BLACK DECKER BC12 User manual

Cargador Inteligente de Control Automático y Manual
Carregador Inteligente de Controle Automático e Manual
Automatic and Manual Control Smart Charger
BC12
MANUAL DE INSTRUCCIONES
MANUAL DE INSTRUÇÕES
INSTRUCTION MANUAL
ADVERTENCIA: LEASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO.
ADVERTÊNCIA: LEIA ESTAS INSTRUÇÕES ANTES DE USAR O PRODUTO.
WARNING: READ INSTRUCTION MANUAL BEFORE USING PRODUCT.
Español 3
Português 14
English 25

FIG. A
FIG. B
3
12
11
2
1
13
410 9
8
7
6
5
14

ESPAÑOL • 3
NO DEVUELVA ESTE PRODUCTO A LA TIENDA,
comuníquese antes a las oficinas locales o con el Centro
de Servicio BLACK+DECKER más cercano a usted.
CONSERVE ESTAS INSTRUCCIONES
¡Advertencia! Lea todas las instrucciones antes de
operar el producto. El incumplimiento de todas y cada
una de las instrucciones enumeradas a continuación
puede provocar una descarga eléctrica, un incendio o
lesiones graves.
NORMAS GENERALES DE SEGURIDAD
INSTRUCCIONES DE SEGURIDAD
Advertencias de seguridad generales
para herramientas eléctricas.
¡Atención! Lea todas las advertencias e instrucciones de
seguridad. En caso de no respetarse las advertencias e
instrucciones indicadas a continuación, podría producirse
una descarga eléctrica, incendio y/o lesión grave.
Conserve todas las advertencias e instrucciones
para su posterior consulta. El término empleado en
las advertencias indicadas a continuación se refiere a la
herramienta eléctrica con alimentación de red (con cable)
o alimentada por pila (sin cable).
1. Seguridad del área de trabajo
fEvite las condiciones ambientales peligrosas.
No utilice artefactos en zonas húmedas o mojadas.
No utilice artefactos bajo la lluvia.
fMantenga a los niños alejados. Los visitantes
deben mantenerse a distancia del área de trabajo.
fGuarde los artefactos que no utilice en el interior.
Cuando no los utilice, los artefactos deben guardarse
en el interior en un lugar seco, alto o bajo llave, lejos
del alcance de los niños.
fNo fuerce el aparato. Trabajará mejor y con menos
probabilidad de riesgo de daños si se opera a la
velocidad para la que fue diseñado.
fUtilice el aparato adecuado. Nunca utilice el aparato
para otra tarea que no sea aquella para la que fue
creada.
fUse la vestimenta adecuada. No use ropas
holgadas o joyas. Pueden atascarse en las piezas en
movimiento. Se recomienda utilizar guantes de goma
y calzado antideslizante considerable al trabajar al
aire libre. Recójase y cubra el cabello largo.
fPreferentemente use anteojos de seguridad
y cualquier otro equipo de seguridad. Use anteojos
protectores o lentes de seguridad con protección
lateral que cumplan con las normas de seguridad
aplicables y, de ser necesario, un protector facial.
Utilice también máscaras faciales o para polvo si
la operación produce polvillo. Esto se aplica a todas
las personas que se encuentren en el área de trabajo.
Utilice también un casco, protección auditiva, guantes,
calzado de seguridad y sistemas de recolección de
polvo cuando así se especifique o requiera.
fNo tire del cable. Nunca transporte el aparato por
el cable ni lo jale para desconectarlo del tomacorriente.
Mantenga el cable alejado del calor, el aceite y los
bordes afilados.
fNo se estire. Conserve el equilibrio y párese
adecuadamente en todo momento.
fDesconecte los aparatos. Desconecte el aparato de
la fuente de energía cuando no lo utiliza, antes de
realizar un mantenimiento y al cambiar accesorios
como hojas y elementos semejantes.
fEvite el encendido por accidente. No transporte
el aparato enchufado con el dedo en el interruptor.
Asegúrese de que el interruptor esté apagado cuando
lo enchufe.
fLa protección del interruptor del circuito de
la avería eléctrica se debe proporcionar en
los circuitos o los enchufes que se utilizarán.
Los receptáculos están disponibles que construyen
en la protección del interruptor del circuito de la
avería eléctrica y se pueden utilizar para esta medida
de seguridad.
fUso de suplementos y accesorios. El uso de
accesorios o dispositivos no recomendados para este
aparato puede resultar peligroso.
Nota: Consulte la sección “Accesorios” de este
manual para obtener detalles adicionales.
fManténgase alerta. Fíjese en lo que está haciendo.
Use el sentido común. No opere la herramienta si está
cansado.
fVerifique que no haya piezas dañadas. Antes de
volver a utilizar la herramienta, se debe controlar
cualquier protección u otra pieza que esté averiada
para determinar si funcionará correctamente
y realizará la función para la que fue diseñada.
Verifique la alineación y la sujeción de las piezas
móviles, la rotura de piezas, el montaje y cualquier
otra condición que pueda afectar su operación.
Cualquier protección u otra pieza que esté dañada
debe ser reparada correctamente o reemplazada
por un centro de mantenimiento autorizado, a menos
que este manual de instrucciones indique otra cosa.
Reemplace los interruptores defectuosos en un
centro de mantenimiento autorizado. No utilice
la herramienta si no puede encenderla o apagarla
con el interruptor.
fNo opere herramientas eléctricas portátiles cerca
de líquidos inflamables o en atmósferas gaseosas
o explosivas. Los motores de estas herramientas
normalmente chispean, y las chispas pueden
encender los vapores.

4 • ESPAÑOL
fEn espacios abiertos, use cables prolongadores.
Cuando utiliza la herramienta al aire libre, utilice
solamente cables prolongadores diseñados para su
uso al aire libre o marcados como tales.
fCables prolongadores o extensiones. Asegúrese
de que el cable prolongador esté en buenas
condiciones. Cuando utilice un cable prolongador,
cerciórese de que tenga la capacidad para conducir la
corriente que su producto exige. Un cable de menor
capacidad provocará una disminución en el voltaje de
la línea, lo cual producirá una pérdida de potencia y
sobrecalentamiento.
2. Seguridad eléctrica
a. Haga reparar su herramienta eléctrica sólo
por personal técnico autorizado que emplee
exclusivamente piezas de repuesto originales.
Solamente así se garantiza la seguridad de la
herramienta eléctrica.
3. Seguridad eléctrica
¡Advertencia! Si el cable de alimentación esta
dañado lo debe reemplazar el fabricante o su
representante o una persona igualmente
calificada para evitar peligro. Si el cable es
reemplazado por una persona igualmente
calificada pero no autorizada por
BLACK+DECKER la garantía no tendrá efecto.
4. Etiquetas sobre la herramienta: La etiqueta de su
herramienta puede incluir los siguientes símbolos:
CARACTERÍSTICAS (FIG. A y B)
1. Panel de la Pantalla: Puede indicar el voltaje
presente, la corriente presente, la capacidad de la
batería presente o código de condición erróneo.
Con una entrada de energía CA, cuando no está
conectada a la batería, el cargador muestra que no
hay una salida de energía con el panel de la pantalla
presente moviéndose a “8”. Después de conectarse a
la batería, el panel desplegará la información de
la batería de acuerdo a lo que eligió. Si el voltaje de la
batería es mayor a 13.6 ± 0.2V, el panel desplegará
“FUL” (Completo).
Cuando ocurre un error, el panel desplegará un
código de error. El significado de los códigos y las
soluciones se enumeran en la tabla de detección de
problemas.
2. Indicador de Corriente: Es un indicador LED
verde. Cuando el panel de la pantalla indica la
corriente presente, se ilumina este indicador LED.
3. Indicador de Voltaje: Es un indicador LED verde.
Cuando el panel de la pantalla indica el voltaje
presente, se ilumina el indicador LED de voltaje.
4. Capacidad de Batería (%): Cuando el panel
de la pantalla indica el nivel de la batería, se ilumina
este indicador LED.
Código Condición
BAJO Batería baja
60~90 Nivel de la batería actual
COMPLETO Batería completa
5. Indicador de Carga Automática: Indica que la tasa
de carga que eligió es automática.
6. Indicador de Corriente 2A: Indica que la tasa
de carga que eligió es 2A.
7. Indicador de Corriente 8A: Indica que la tasa
de carga que eligió es 8A.
8. Indicador de Corriente 12A: Indica que la tasa
de carga que eligió es 12A.
9. Selección de Estado de Carga: Puede elegir las
tasas de carga 2A, 8A ó 12A presionado el interruptor.
10. Interruptor de Visualización: Puede elegir que
desplegar en el panel presionando el botón.
La pantalla predeterminada es la tasa de carga actual.
11. Indicador LED de Polaridad Inversa: Es un
indicador LED rojo. Cuando las abrazaderas
conectadas a la batería se encuentran en forma
incorrecta se ilumina este indicador LED rojo.
12. Indicador de Reacondicionamiento de Batería:
Es un indicador LED amarillo, cuando se
reacondiciona la batería, este indicador LED
parpadea. El cargador estimará automáticamente
si es necesario el reacondicionamiento de la batería.
Reacondicionará la batería solamente cuando la
batería haya ido a carga de flotación y el voltaje sea
inferior a 13V. El proceso ocurre en ciclos cada 4 +
0.5h hasta que el voltaje es mayor a 13V. Si realiza
5 ciclos y el voltaje todavía es menor a 13V, se
presentará un código “F01” en el panel de la pantalla
indicando un error. Por favor remplace la batería.
13. Indicador LED del Estado de Carga: Es un
indicador LED verde, cuando se carga la batería a
una corriente constante o a un voltaje constante
parpadea el indicador LED verde. Cuando la batería
entra a carga de flotación, el cargador corta la
energía de recepción a la batería durante un minuto
para verificar el estado de carga. En este momento,
se ilumina el indicador LED verde. Si verifica que la
batería está completamente cargada o va a la carga
Lea el
manual de
instrucciones
Use
protección
ocular
Use
protección
auditiva
V ........ Voltios
A ........ Amperes
Hz ....... Hertz
W ........ Watts
min ..... minutos
..... Corriente
Alterna
..... Corriente
Directa
n0....... Velocidad
sin Carga
...... Construcción
Clase II
.... Terminales
de Conexión
a Tierra
.... Símbolo
de Alerta
Seguridad
.../min.. Revoluciones
o Recipro-
caciones
por minuto

ESPAÑOL • 5
de flotación, se ilumina continuamente este indicador
LED verde.
14. Ventilador de Enfriamiento: Ventilador de
enfriamiento de alta velocidad integrado. Cuando
carga la batería en la corriente constante o condición
de voltaje constante y la corriente es mayor a 3,5A,
o la temperatura es superior a 122ºF (50ºC) el
ventilador operará automáticamente.
NORMAS DE SEGURIDAD: DEFINICIONES
¡Peligro! Indica una situación de peligro inminente que,
si no se evita, provocará la muerte o lesiones graves.
¡Advertencia! Indica una situación de peligro potencial
que, si no se evita, podría provocar la muerte o lesiones
graves.
¡Precaución! Indica una situación de peligro potencial
que, si no se evita, provocará lesiones leves o moderadas.
¡Precaución! Cuando se utiliza sin el símbolo de alerta
de seguridad indica una situación de peligro potencial que,
si no se evita, puede provocar daños a la propiedad.
Riesgo de operación insegura. Cuando se utilizan
herramientas o equipos, siempre se deben respetar las
precauciones de seguridad para reducir el riesgo de
lesiones personales. La operación, el mantenimiento o
la modificación incorrectos de herramientas o equipos
pueden provocar lesiones graves y daños a la propiedad.
Las herramientas y los equipos están diseñados
para determinados usos. BLACK+DECKER recomienda
enfáticamente que No se modifique este producto y que
No se utilice para ningún otro uso que aquél para el que
fue diseñado. Lea y comprenda todas las instrucciones
operativas y las advertencias antes de utilizar cualquier
herramienta o equipo.
INSTRUCCIONES IMPORTANTES
SOBRE SEGURIDAD
¡Advertencia! Peligro de estallido:
No utilice la unidad para cargar las baterías secas que
se usan normalmente con los aparatos domésticos.
Estas baterías pueden estallar y provocar lesiones a las
personas y daños a la propiedad. Use la unidad para
cargar o refuerzar solamente de una batería de Plomo-
Ácido. No está diseñada para proveer energía a un
sistema eléctrico de bajo voltaje que no sea para arrancar
un motor.
¡Advertencia! Riesgo de descarga eléctrica:
fSi es necesario utilizar un cable prolongador o
extensión eléctrica, asegúrese de que:
a. Las patas del cable prolongador sean del mismo
número, el mismo tamaño y la misma forma que
las del cargador,
b. El cable prolongador posea los conductores
correctos y esté en buenas condiciones eléctricas,
c. La medida del conductor sea suficientemente
grande para la capacidad nominal en amperios.
fNo opere la unidad con un cable o enchufe dañados,
o si ésta ha recibido un golpe fuerte, se cayó o
presenta algún daño. No desarme la unidad; llévela a
un técnico de servicio calificado cuando se requiera
mantenimiento o una reparación. Volver a armarlo de
manera incorrecta podría provocar riesgo de
descarga eléctrica o incendio, y anulará la garantía.
fEl uso de un dispositivo no suministrado, recomendado
o vendido por el fabricante específicamente para el
uso con esta unidad puede provocar riego de
descarga eléctrica y lesiones a las personas.
fNunca sumerja esta unidad en agua, no la exponga a
la lluvia, la nieve ni la use cuando esté mojada.
fPara reducir el riesgo de descarga eléctrica,
desconecte la unidad de cualquier fuente de energía
antes de intentar limpiarla o realizarle un mantenimiento.
Apagar los controles sin desenchufar la unidad no
reducirá este riesgo.
¡Advertencia! Riesgo de gases explosivos:
fTrabajar cerca de una batería de plomo ácido es
peligroso. Las baterías generan gases explosivos
durante su funcionamiento normal. Por esta razón,
es muy importante que siempre lea este manual antes
de utilizar el puente auxiliar de arranque y que siga las
instrucciones con exactitud.
fPara reducir el riesgo de explosión de la batería, siga
estas instrucciones y las publicadas por el fabricante
de la batería y el fabricante de cualquier equipo
que tenga la intención de utilizar cerca de la batería.
Revise las indicaciones sobre precauciones en estos
productos y en el motor.
fEste equipo emplea piezas (interruptores y relés) que
producen arcos o chispas. Por lo tanto, si utiliza la
unidad en una cochera o un área cerrada, debe
colocarla a no menos de 460mm (18 pulgadas) por
encima del piso.
fLos niños no deben utilizar esta unidad. Sólo los
adultos pueden operarla.
¡Precaución! Para reducir el riesgo de lesiones o
daño a la propiedad:
fCuando desconecte el adaptador de carga de CA
de la unidad, tire el cable por el enchufe y no por el
cable.
fNunca intente arrancar mediante puente una
batería congelada.

6 • ESPAÑOL
fPara recargar esta unidad, utilice solamente el
adaptador de carga de CA que se suministra.
fLos vehículos que tienen sistemas computarizados
incorporados pueden resultar dañados si la batería
del vehículo se arranca mediante puente. Antes
de arrancar mediante puente, lea el manual del
cliente del vehículo para confirmar que la ayuda
externa para arrancar es adecuada.
fCuando trabaje con baterías de plomo-ácido,
asegúrese de que siempre haya ayuda inmediata
disponible en caso de accidente o emergencia.
fUtilice siempre protección para los ojos al emplear
este producto; el contacto con el ácido de la batería
puede producir ceguera o quemaduras graves.
Conozca los procedimientos de primeros auxilios
para el caso de contacto accidental con el ácido de la
batería.
fTenga al alcance mucha agua potable y jabón en el
caso de que el ácido de la batería entre en contacto
con la piel.
fSi el ácido de la batería entra en contacto con la piel
o la ropa, lave inmediatamente con agua y jabón
durante al menos 10 min y busque atención médica
de inmediato.
fNunca fume o permita que haya una chispa o llama
cerca de la batería, el motor o la central de energía.
fQuítese los elementos personales metálicos, como
anillos, pulseras, collares y relojes cuando trabaja con
una batería de plomo-ácido. Una batería de
plomo-ácido puede producir un cortocircuito con
bastante corriente como para soldar un anillo o objeto
similar del metal y provocar una quemadura grave.
fNo use ropa de vinilo cuando arranque un vehículo
mediante puente; la fricción puede provocar chispas
peligrosas a causa de la electricidad estática.
fLos procedimientos de arranque mediante puente
sólo se deben realizar en un área segura, seca
y bien ventilada.
fAlmacene siempre las pinzas de la batería cuando
no se usa. Nunca toque las pinzas de la batería
entre sí. Esto puede generar chispas peligrosas,
arcos eléctricos o explosión.
fCuando use esta unidad cerca de la batería y el motor
del vehículo, coloque la unidad sobre una superficie
plana y estable, y asegúrese de mantener todas las
pinzas, los cables, la ropa y las partes del cuerpo
alejados de los elementos móviles del vehículo.
fNunca deje que las pinzas roja y negra se toquen
entre sí o con otro conductor metálico común, esto
podría provocar daños a la unidad o crear un riesgo
de chispas/explosión.
a. Para los sistemas con negativo a tierra, conecte
la pinza del Positivo (Roja) al borne sin conexión
a tierra de la batería y la pinza del Negativo
(Negra) al bastidor del vehículo o al bloque
del motor, lejos de la batería. No conecte la pinza
al carburador, las cañerías de combustible o a las
piezas de chapa de la carrocería. Conecte a una
pieza de metal sólida del bastidor o del bloque del
motor.
b. Para los sistemas con positivo a tierra, conecte
la pinza del Negativo (Negra) al borne sin
conexión a tierra Negativo de la batería y la pinza
del Positivo (Roja) al bastidor del vehículo o al
bloque del motor, lejos de la batería. No conecte
la pinza al carburador, las cañerías de combustible
o a las piezas de chapa de la carrocería. Conecte
a una pieza de metal sólida del bastidor o del
bloque del motor.
fSi las conexiones a los terminales Positivo y
Negativo son incorrectas, el indicador de polaridad
invertidase encenderá (de color rojo) y la unidad
emitirá un sonido. Desconecte las pinzas y vuelva a
conectarlas a la batería con la polaridad correcta
fSiempre desconecte primero el cable del puente del
Negativo (Negro) y luego el cable del puente del
Positivo (Rojo), excepto para los sistemas
con positivo a tierra.
fNo exponga la batería al fuego o a un calor intenso,
porque puede explotar. Antes de eliminar la batería,
proteja los terminales expuestos con cinta aislante
para trabajo pesado para evitar cortocircuitos (un
cortocircuito puede producir lesiones o incendio).
fColoque esta unidad lo más lejos posible de la batería
que los cables de CC permitan.
fNunca permita que el ácido de la batería entre en
contacto con esta unidad.
fNo opere esta unidad en un área cerrada ni restrinja
la ventilación de alguna forma.
¡Advertencia! Primeros auxilios:
Piel: Si el ácido de la batería entra en contacto con la
piel, enjuáguese inmediatamente con agua, luego lávese
con agua y jabón. Si se presenta enrojecimiento, dolor o
irritación, busque asistencia médica de inmediato.
Ojos: Si el ácido de la batería entra en contacto con los
ojos, lávese los ojos inmediatamente durante 15 min como
mínimo y busque asistencia médica de inmediato.
fImportante: Esta unidad se entrega en un estado
de carga parcial. Cargue la unidad completamente
con el cable prolongador para uso doméstico (no
incluido) durante 48 horas antes de utilizarla por
primera vez. No puede sobrecargar la unidad
utilizando el método de carga de CA.
fTodos los interruptores de encendido/apagado
(ON/OFF) deben estar en la posición de apagado
(OFF) cuando se carga la unidad o cuando no está
en uso. Asegúrese de que todos los interruptores

ESPAÑOL • 7
estén en la posición de apagado (OFF) antes de
realizar la conexión a una fuente de energía o carga.
fNunca inserte otra cosa que los cables de energía/
recarga o cables de energía/recarga recomendados
para el aparato en el tomacorriente de CC de 12V de
esta unidad.
fNo utilice ningún accesorio que no esté recomendado
o provisto por el fabricante.
fNo utilice esta unidad para operar aparatos
que necesitan más de 5A para funcionar del
tomacorriente para accesorios de CC de 12V.
fEste sistema está diseñado para ser utilizado
únicamente en vehículos con sistema de batería de
CC de 12V. No lo conecte a un sistema de batería de
6V ó 24V.
fEste sistema no está diseñado para ser utilizado
en reemplazo de una batería de vehículo. No intente
hacer funcionar un vehículo que no tenga la batería
instalada.
fEl exceso de revoluciones del motor puede dañar el
mecanismo de arranque de un vehículo. Si el motor
no arranca después de la cantidad recomendada
de intentos, abandone los procedimientos de
arranque mediante puente y busque otros problemas
que deban solucionarse.
fSi bien esta unidad contiene una batería que no
derrama, se recomienda que la unidad se conserve
parada durante el almacenamiento, el uso y la
recarga. Para evitar daños posibles que puedan
acortar la duración de la unidad, protéjala de la luz
solar directa, el calor directo o la humedad.
fLea y comprenda este manual de instrucciones antes
de utilizar esta unidad.
INSTRUCCIONES DE SEGURIDAD
ADICIONALES PARA BATERÍAS
Y CARGADORES
BATERÍAS
fNo intente abrirlas bajo ningún concepto.
fNo exponga la batería al agua.
fNo exponga la batería al calor.
fNo las almacene en lugares en los que la temperatura
pueda superar los 40 ºC.
fRealice la carga únicamente a una temperatura
ambiente entre 10 ºC y 40 ºC.
fUtilice únicamente el cargador suministrado con
el aparato o la herramienta para realizar la carga.
fPara desechar las baterías, siga las instrucciones
facilitadas en la sección “Protección del medio
ambiente”.
fNo dañe ni deforme la batería mediante perforaciones
o golpes, ya que puede suponer un riesgo de incendio
y de lesiones.
fNo cargue baterías dañadas.
fEs posible que se produzcan fugas en las baterías
en condiciones extremas. Si observa líquido en las
baterías:
a. Limpie cuidadosamente el líquido con un paño.
Evite el contacto con la piel.
b. En caso de que se produzca contacto con la piel
o los ojos, siga las instrucciones facilitadas
a continuación.
Advertencia! El líquido de las baterías puede provocar
lesiones personales o daños materiales. En caso de que
se produzca contacto con la piel, lave la zona con agua
inmediatamente. Si se produce enrojecimiento, dolor o
irritación, solicite atención médica. En caso de contacto
con los ojos, lave la zona inmediatamente con agua limpia
y solicite atención médica.
CARGADORES
El cargador se ha diseñado para un voltaje específico.
Cada vez que utilice el aparato, debe comprobar que
el voltaje de la red eléctrica corresponde con el valor
indicado en la placa de características.
Advertencia! No intente sustituir el cargador por un
enchufe convencional para la red eléctrica.
fPara cargar la batería del aparato o herramienta,
utilice únicamente el cargador BLACK+DECKER
suministrado. En caso de intentar cargar otras
baterías, estas podrían explotar, lo que podría
provocar lesiones y daños personales.
fNunca intente cargar baterías no recargables.
fSi se dañara el cable de alimentación, deberá
ser sustituido por el fabricante o por un centro de
asistencia técnica autorizado de BLACK+DECKER
para evitar cualquier situación de riesgo.
fNo exponga el cargador al agua.
fNo abra el cargador.
fNo aplique ningún dispositivo para medir la
resistencia del cargador.
fEl aparato, la herramienta o la batería debe colocarse
en una zona bien ventilada durante la carga.
Advertencia! Manténgase lejos del AGUA, FUEGO,
HUMO!
Importante! Antes de utilizar su cargador inteligente de
control automático y manual, por favor lea y entienda este
manual del propietario. Cualquier operación incorrecta
o mal uso puede dañar el equipo y/o crear condiciones
peligrosas para el usuario.
Por favor mantenga este manual para referencia futura.
USO
El Cargador inteligente de control automático y manual,
el cargador automático de 2/8/12 amperios mantiene

8 • ESPAÑOL
baterías de 12V cargadas mientras mantiene un
desempeño excepcional. Se puede configurar fácilmente
a una tasa de carga de 2, 8, 12 amperios o simplemente
elegir la configuración automática. Trabaja con Gel y
baterías AGM.
La opción del mantenedor de baterías de 2 amperios es
para utilizarse mientras almacena sus vehículos sin tener
que desconectar su batería. Simplemente conecte los
cables del mantenedor que se proporcionan en el puerto
de carga de 2 amperios. Los indicadores LED en el
cableado le muestran la conexión correcta y la conexión
inversa. Incluye la terminal del anillo y el cableado de la
abrazadera.
Este manual explica cómo utilizar el cargador en forma
segura y efectiva. Por favor lea y siga cuidadosamente
estas instrucciones y precauciones.

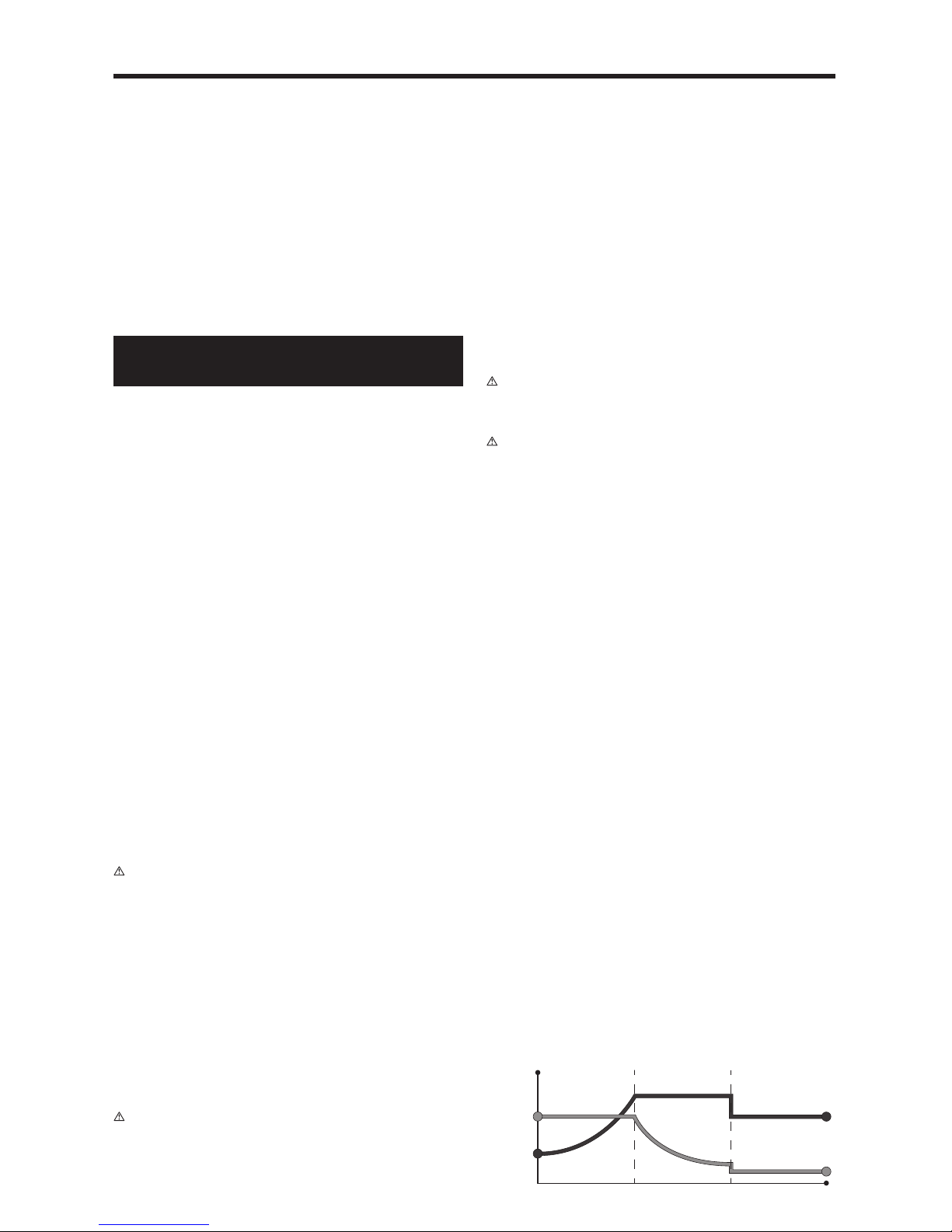

Carga de la batería de tres etapas
ETAPA 1
CARGA A GRANEL
AMPERAJE
VOLTAJE
ETAPA 2
CARGA DE ABSORCIÓN
ETAPA 3
CARGA FLOTANTE /
MODO DE MANTENIMIENTO
3 Etapas Carga de la Batería
CURVA DE CARGA
1. Etapa Uno: La Carga a granel proporciona el
amperaje de carga máximo para “activar” cualquier
batería de 12V útil y permite un arranque rápido del
motor. Cuando la batería alcanza un voltaje máximo
predeterminado seguro, el cargador se moverá
automáticamente a la Etapa 2 del proceso de carga.
2. Etapa Dos: La carga de absorción mantiene la
carga máxima posible a un voltaje constante,
seguro, predeterminado. Durante esta fase, el
voltaje de carga se conserva constante, mientras
se reduce la corriente de carga real para permitir
la transferencia de energía química interna máxima
adecuada al final de la Etapa 2, el cargador se
moverá automáticamente en el modo de carga de
la Etapa 3.
3. Etapa Tres - Carga de flotación: El voltaje se
mantiene y reduce automáticamente a un nivel
predeterminado mientras se ajusta a la corriente
para una carga de la batería segura, efectiva.
La característica de Carga de flotación automática es
ideal para mantener una batería. Automáticamente carga
la batería, conforme sea necesario para mantenerla
completamente cargada en todo momento.
INSTRUCCIONES DE SEGURIDAD
IMPORTANTES
¡Advertencia! Riesgo de gases explosivos
Trabajar en los alrededores de una batería de ácido-plomo
es peligroso. Las baterías generan gases explosivos
durante la operación normal de la batería. Por esta razón,
es de la mayor importancia que cada vez que utilice su
cargador, lea y siga las instrucciones exactamente como
se proporcionan. Para reducir los riesgos de explosión de
la batería, siga estas instrucciones y las publicadas por el
fabricante de la batería.
¡Advertencia! El manejar el cable de en este producto
u objetos asociados con el uso de este producto puede
exponerlo a plomo. Lávese las manos después de
manejarla.
fLea todas las instrucciones y precauciones impresas
en el cargador de batería, batería y vehículo o equipo
que utilizan baterías.
fUse el cargador para cargar solamente las baterías
de plomo-ácido como las que se utilizan en
automóviles, camiones, motocicletas, botes, etc. No
se pretende suministrar energía a un sistema eléctrico
de bajo voltaje o cargar baterías de celdas secas
utilizadas comúnmente en dispositivos domésticos
como radios, juguetes, cámaras, etc. El cargar las
baterías de celdas secas puede ocasionar que
exploten y ocasionar lesiones a personas y daños en
la propiedad.
fEl uso de un accesorio no recomendado por el
fabricante del cargador de la batería puede resultar
en el riesgo de fuego o descarga eléctrica
fNo desensamble el cargador. Llévelo a un profesional
de servicio calificado si se requiere darle servicio o
repáralo. El ensamble incorrecto puede resultar en
fuego o descarga eléctrica.
fPara reducir el riesgo de descarga eléctrica,
desconecte el cargador de la toma corrientes antes
de intentar dar cualquier mantenimiento o limpieza.
fNo exponga el cargador a la lluvia o nieve.
fNunca cargue una batería congelada. Si se congela
el ácido de la batería, lleve la batería a un área
caliente y permita que se descongele antes de
comenzar la carga.
fNunca toque las abrazaderas de la batería juntas
cuando esté encendido el cargador. Esto puede
ocasionar una chispa.
fNunca opere un cargador si recibió un golpe duro,
se cayó o de lo contario se dañó. Llévelo a un
profesional calificado para inspección.
fNunca jale el enchufe mediante el cable cuando
desconecte el cargador ya que esto podría ocasionar
daños al cable o enchufe.

ESPAÑOL • 9
PRECAUCIONES DE SEGURIDAD
PERSONALES
fAsegúrese que alguien esté dentro del rango de su
voz para que pueda ayudarlo si es necesario mientras
trabaja con o cerca de una batería de plomo-ácido.
fUtilice una protección completa para los ojos y ropa
de protección cuando trabaje con baterías de plomo-
ácido.
fEvite tocar sus ojos mientras trabaja con una batería.
fTenga bastante agua fresca y jabón cerca para
utilizarse en caso que el ácido de la batería haga
contacto con sus ojos, piel o ropa. Si eso sucede,
lave inmediatamente con agua y jabón y obtenga
atención médica.
fNunca fume o permita que haya una chispa o flama
abierta alrededor de la batería o del motor. Las
baterías generan gases explosivos.
fTenga cuidado de no dejar caer cualquier herramienta
u objeto de metal en la batería. Esto podría resultar
en una chispa o corto circuito en la batería u otro
dispositivo eléctrico que podría ocasionar una
explosión.
fRetire todos los artículos de metal personales, como
anillos, brazaletes, collares y relojes de su cuerpo
mientras trabaja con una batería de plomo-ácido. Una
batería puede producir una corriente de corto circuito
lo suficientemente alta para soldar dichos objetos al
metal ocasionado una quemadura severa.
fNunca intente cargar una batería congelada.
fNunca sobre cargue una batería.
fSiempre opere el cargador de la batería en un área
abierta, bien ventilada.
CONEXIONES ELÉCTRICAS CA
Conéctelo
Su cargador requiere un receptáculo de una toma
corriente de pared eléctrico de tres clavijas instalado de
acuerdo a los códigos y ordenanzas locales.
¡Advertencia! Nunca altere el cable o enchufe CA que
se suministra. Si no se adapta a la toma corrientes, haga
que un electricista calificado le instale una toma corrientes
adecuado. La conexión inadecuada puede resultar en un
riesgo de fuego o descarga eléctrica.
¡Advertencia! No opere el cargador si tiene un cable
o enchufe de energía dañado. Haga que se reemplace el
cable.
Utilizar un cable de extensión
No se recomienda utilizar el uso de un cable de extensión.
Si se debe utilizar un cable de extensión, siga estos
lineamientos:
fAsegúrese que las clavijas en el cable de energía
del cargador se adapte firmemente en el cable
de extensión y que el cable de extensión se adapte
firmemente en el receptáculo.
fVerifique que el cable de extensión esté cableado
adecuadamente y en una buena condición eléctrica.
fAsegúrese que el tamaño del cable sea lo
suficientemente largo para su longitud y para la
clasificación de amperios CA del cargador como
se especifica en la gráfica a continuación.
Cable de extensión mínimo recomendado
Longitud del cable,
metros (Pies)
7.6
(25)
15.2
(50)
30.5
(100)
45.6
(150)
Tamaño del cable
AWG* 18 16 12 10
*AWG = Medida de cable americano
¡Advertencia! El uso de un cable de extensión inadecuado
podría resultar en riesgo de fuego o descarga eléctrica.
PREPARACIÓN PARA LA CARGA
Ubicación del cargador
fNo exponga el cargador a la lluvia o nieve.
fUbique el cargador lo más lejos posible de la batería
que se está cargando como lo permitan los cables.
fAsegúrese de posicionar el cable de energía para
evitar pisarlo, tropezarse con él o dañarlo.
fNunca coloque el cargador directamente sobre la
batería que se está cargando. Los gases de la batería
corroen y dañan el cargador.
fNunca ajuste una batería en la parte superior de un
cargador.
fNunca permita que el ácido de la batería gotee en el
cargador.
fSiempre cargue una batería en un área bien ventilada.
¡Advertencia! Se pueden calentar los cargadores de la
batería durante la operación. No ajuste el cargador sobre
materiales inflamables como alfombras, tapicería, papel,
cartón, etc. El cargador puede dañar el cuero, plástico y
goma.
Preparación de la batería
fSi es necesario retirar la batería del vehículo para
cargarla, siempre retire la terminal aterrizada primero
de la batería. Asegúrese que todos los accesorios en
el vehículo estén apagados para evitar chispas.
fAsegúrese que el área alrededor de la batería esté
bien ventilada mientras se realiza la carga.
fLimpie las terminales de la batería. Tenga cuidado de
evitar que la corrosión o ácido de la batería le entre
en o alrededor de sus ojos.

10 • ESPAÑOL
fPara baterías con tapas de ventilación removibles,
si se requiere, agregue agua destilada a cada
celda hasta que el fluido de la batería alcance el
nivel de especificado por el fabricante de la batería.
No sobrellene. Para baterías sin tapas de ventilación
removibles, siga cuidadosamente las instrucciones de
carga del fabricante.
fEstudie todas las precauciones y recomendaciones
especificadas de fabricante de la batería para la
carga y para las tasas recomendadas de carga.
fAsegúrese que tener una batería de plomo-ácido
de 12V. Determine el voltaje de la batería haciendo
referencia al manual de propietario del vehículo. Si
el cargador tiene una tasa de carga ajustable, cargue
la batería primero en la tasa más baja.
Cargar una batería instalada en un vehículo
Nota: Se debe retirar y cargar en tierra una batería marina
instalada en un buque. Para cargarla a bordo requiere
equipo diseñado especialmente para uso marino.
fConecte y desconecte las abrazaderas de salida CD
solamente después de retirar el enchufe CA de la
salida eléctrica.
fNunca permita que las abrazaderas de la salida CD
se toquen entre sí. Esto puede ocasionar una chispa.
¡Advertencia! Siga estos pasos cuando esté
instalada la batería en un vehículo. Una chispa cerca
de la batería puede ocasionar una explosión en la batería.
Para reducir el riesgo de una chispa cerca de la batería:
1. Posicione los cables CA y CD para reducir el riesgo
de daños mediante la cubierta, puerta o partes del
motor en movimiento.
2. Manténgase alejado de las aletas del ventilador,
cinturones, poleas y otras partes que puedan
ocasionar lesiones a personas.
3. Verifique la polaridad de las terminales de la
batería. Una terminal de la batería Positiva (POS, P, +)
generalmente tiene un diámetro más grande que
una terminal Negativa (NEG, N, -).
4. Determine cual terminal de la batería está aterrizada
(conectada) al chasis. Generalmente es la terminal
negativa.
5. Conectar a un sistema negativo aterrizado:
Conecte la abrazadera Positiva (roja) de un
cargador de la batería a una terminal no aterrizada
positiva (POS, P, +) de la batería. Conecte la
abrazadera Negativa (negra) al chasis del vehículo
o al bloque del motor lejos de la batería. No conecte
la abrazadera al carburador, líneas de combustible o
partes de la carrocería de una hoja de metal. Conecte
a una parte de metal de calibre pesado del armazón o
bloque del motor.
6. Conecte a un sistema positivo aterrizado:
Conecte la abrazadera Negativa (negra) del
cargador de la batería a una terminal no aterrizada
Negativa (NEG, N, -) de la batería. Conecte la
abrazadera Positiva (roja) al chasis de vehículo o al
bloque del motor lejos de la batería. No conecte la
abrazadera al carburador, líneas de combustible o
partes del armazón de una hoja de metal. Conecte a
una parte de metal de calibre pesado del armazón o
bloque del motor.
7. Conecte el cable de suministro de energía CA del
cargador a una salida eléctrica.
8. Cargue la batería como se define en la sección
“Instrucciones de operación”.
9. Cuando desconecte el cargador, desconecte el cable
CA, retire la abrazadera del chasis del vehículo y
después retire la abrazadera de la terminal de la
batería.
Cargar una batería retirada del vehículo
fConecte y desconecte las abrazaderas de salida CD
solamente después de retirar el cable CA de la salida
eléctrica.
fNunca permita que las abrazaderas de la salida CD
se toquen entre sí. Esto podría ocasionar una chispa.
¡Advertencia! Siga estos pasos cuando se retire la
batería del vehículo. Una chispa cerca de la batería
podría ocasionar una explosión en la batería.
Para reducir el riesgo de una chispa cerca de la batería:
1. Verifique la polaridad de las terminales de la
batería. Una terminal de la batería Positiva (POS, P, +)
generalmente tiene un diámetro más grande que
una terminal Negativa (NEG, N, -).
2. Fije por lo menos un cable de la batería aislado con
un calibre 6 de 60cm (AWG) a una terminal de la
batería Negativa (NEG, N, -).
3. Conecte la abrazadera del cargador Positiva (roja) a
la terminal Positiva de la batería (POS, P, +).
4. Colóquese usted u el extremo libre del cable lo
más lejos que sea posible de la batería, después
conecte la abrazadera del cargador Negativo (negra)
al extremo libre del cable.
5. No se coloque de frente a la batería cuando realice la
conexión final.
6. Conecte el cable del suministro CD del cargador a la
salida eléctrica.
7. Cargue la batería como se define en la sección
“Instrucciones de operación”.
8. Cuando desconecte los cargadores, siempre hágalo
en secuencia inversa del procedimiento de conexión
y corte primero la conexión mientras se encuentra
lo más lejos posible de la batería como lo considere
práctico.
