Blaupunkt Nashville DAB35 User manual

Radio / DAB / CD / SD/MMC / MP3
http://www.blaupunkt.com
Nashville DAB35 7 645 660 310
01Nashville DAB35_d 14.04.2005, 14:14 Uhr1
Einbauanleitung
Installation instructions
Notice de montage
Istruzioni di installazione
Inbouwhandleiding
Monteringsanvisning
Instrucciones de instalación
Instruções de montagem
Monteringsvejledning

570
Einbauanleitung • Installation instructions • Notice de
montage • Istruzioni di installazione • Inbowhandleiding •
Monteringsanvisning • Instrucciones de instalación •
Instruções de montagem • Monteringsvejledning
D
Sicherheitshinweise
Für die Dauer der Montage und des
Anschlusses beachten Sie bitte fol-
gende Sicherheitshinweise.
- Minuspol der Batterie abklemmen!
Dabei die Sicherheitshinweise des
Kfz- Herstellers beachten.
- Beim Bohren von Löchern darauf
achten, dass keine Fahrzeugteile
beschädigt werden.
- Der Querschnitt des Plus- und
Minuskabels darf 1,5 mm
2
nicht
unterschreiten.
- Fahrzeugseitige Stecker nicht an
das Radio anschließen!
- Die für Ihren Fahrzeugtyp erforder-
lichen Adapterkabel erhalten Sie im
BLAUPUNKT – Fachhandel.
- Je nach Bauart kann Ihr Fahrzeug
von dieser Beschreibung abwei-
chen. Für Schäden durch Einbau-
oder Anschlussfehler und für
Folgeschäden übernehmen wir
keine Haftung.
Sollten die hier aufgeführten
Hinweise für Ihren Einbau nicht
passen, so wenden Sie sich bitte
an Ihren Blaupunkt-Fachhändler,
Ihren Fahrzeughersteller oder
unsere Telefon-Hotline.
Bei Einbau eines Amplifier oder
Changers müssen unbedingt erst die
Gerätemassen angeschlossen wer-
den, bevor die Stecker für die Line-In
oder Line-Out Buchse kontaktiert
werden.
GB
Safety instructions
When carrying out installation work
and making connections please ob-
serve the following safety instruc-
tions:
- Disconnect the negative terminal of
the battery! When doing so, please
observe the vehicle manufacturer’s
safety instructions.
- Make sure you do not damage
vehicle components when drilling
any holes.
- The cross sections of the positive
and negative cables must not be
less than 1.5 mm
2
.
- Do not connect the vehicle’s plug
connectors to the radio!
- You can obtain the adapter cable
required for your vehicle type from
any BLAUPUNKT dealer.
- Depending on the model, your
vehicle may differ from the descrip-
tion provided here. We accept no
responsibility for any damages due
to incorrect installation or connec-
tion or for any consequential
damages.
If the information provided here is
not suitable for your specific
installation requirements, please
contact your Blaupunkt dealer, your
vehicle manufacturer or our
telephone hotline.
When installing an amplifier or
changer, you must first connect the
device earth connections before con-
necting the plugs for the line-in or
line-out jacks.
10EA_NashvilleDAB35 15.11.2005, 14:08 Uhr570

571
DANSK
ENGLISH DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
PORTUGUÊS
F
Consignes de sécurité
Respecter les consignes de sécurité
suivantes pendant la durée du mon-
tage et du branchement.
- Débrancher le pôle (-) de la
batterie ! Respecter les consignes
de sécurité du constructeur
automobile !
- Veiller à n’endommager aucune
pièce du véhicule en perçant des
trous.
- La section du câble (+) et (-) ne
doit pas dépasser 1,5 mm
2
.
-Ne pas brancher les connecteurs
du véhicule sur la radio !
- Les câbles d’adaptation nécessai-
res pour le type de véhicule sont
disponibles auprès des revendeurs
BLAUPUNKT.
- En fonction du modèle, votre
véhicule peut différer de cette
description. Nous déclinerons
toute responsabilité en cas de
dommages causés par des erreurs
de montage ou de connexion et en
cas de dommages consécutifs.
Si les indications décrites ici ne
s’appliquent au montage que vous
voulez effectuer, adressez-vous à
votre revendeur Blaupunkt, votre
constructeur automobile ou notre
service d’assistance téléphonique.
Pour le montage d’un amplificateur
ou changeur, les masses d’appareil
doivent être d’abord connectées
avant de connecter les fiches pour
les connecteurs Line IN ou Line Out.
I
Note di sicurezza
Durante il montaggio e l’allacciamen-
to osservate per favore le seguenti
istruzioni sulla sicurezza.
- Staccate il polo negativo della
batteria ! Nel fare ciò osservate le
istruzioni di sicurezza del fabbri-
cante d’auto.
- Quando praticate dei fori, fate
attenzione a non danneggiare
nessuna parte dell’autovettura.
- La sezione dei cavi positivi e
negativi non deve essere mai
inferiore a 1,5 mm
2
.
-Non collegate alla radio le spine in
dotazione di autovettura !
- Richiedete ad un negoziante
specializzato in articoli
BLAUPUNKT il cavo di adattamen-
to richiesto per il vostro modello di
autovettura.
- A seconda del modello il Suo
veicolo può differire da questa
descrizione. Non forniamo garan-
zia per danni derivanti da errori di
montaggio o di collegamento e per
danni conseguenti.
Se le indicazioni qui elencate non
sono adatte al Suo montaggio, La
preghiamo di rivolgersi al Suo
rivenditore Blaupunkt, al fabbrican-
te dell’auto o alla nostra hotline
telefonica.
Quando vengono montati un ampli-
ficatore o un multilettore CD, biso-
gna innanzi tutto allacciare le masse
degli apparecchi prima di eseguire
la connessione delle spine con le
prese line-in e line-out.
10EA_NashvilleDAB35 15.11.2005, 14:08 Uhr571

572
NL
Adviezen voor de
veiligheid
Wilt u dedurende het monteren en
aansluiten de volgende veiligheids-
adviezen in acht nemen.
- De minpool van de batterij
afklemmen! De veiligheids-
adviezen van de fabrikant in acht
nemen.
- Bij het gaten boren erop letten dat
geen voertuigonderdelen worden
beschadigd.
- De dwarsdoorsnede van de plus-
en minkabel mag niet minder dan
1,5 mm
2
zijn.
- Stekker aan de voertuigkant niet
aan de radio aansluiten!
- de voor uw voertuig vereiste
adapterkabel is bij de
BLAUPUNKT-vakhandel verkrijg-
baar!
- Afhankelijk van de uitvoering kan
uw auto afwijken van deze
beschrijving. Voor schade door
fouten in montage of aansluiting en
schade als gevolg daarvan
aanvaarden wij geen aansprake-
lijkheid. Mochten de hier vermelde
aanwijzingen voor de montage
voor u niet van toepassing zijn, dan
kunt u contact opnemen met uw
Blaupunkt-vakhandel, uw auto-
fabrikant of onze telefoon-hotline.
Bij inbouw van een versterker of cd-
wisselaar moeten eerst de massa-
contacten van de apparaten worden
verbonden voordat de stekkers voor
de line-in- of line-out-bussen worden
aangesloten.
S
Skyddsanvisningar
Vänligen beakta följande skydds-
anvisningar under pågående
montage och anslutning.
- Lossa polskon från batteriets
minuspol! Följ därvid
fordonstillverkarens
skyddsanvisningar.
- Se till att inga av fordonets
komponenter skadas i samband
med borrning av hål.
- Plus- och minuskabelns
ledningsarea måste vara minst
1,5 mm
2
.
- Fordonets stickkontakt får inte
anslutas till radion!
- Din BLAUPUNKT fackhandel
tillhandahåller för resp fordonstyp
erforderlig adapterkabel.
- Beroende på konstruktionstyp kan
fordonet avvika från denna
beskrivning. Vi frånsäger oss allt
ansvar för skada eller följdskada
pga. felaktig montering eller
anslutning. Om här givna
monteringsanvisningar ej stämmer
överens med faktiska förhållanden,
vänligen kontakta Blaupunkt
fackhandel, representant för
fordonets tillverkare eller vår
telefonkundtjänst.
Vid montering av förstärkare eller cd-
växlare måste först apparatstommen
jordas, innan stickpropparna ansluts
till in- eller utgångarna (hylstag line-
in resp line-out).
10EA_NashvilleDAB35 15.11.2005, 14:08 Uhr572

573
DANSK
ENGLISH DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
PORTUGUÊS
E
Normas de seguridad
Durante el montaje y la conexión es
imprescindible observar las siguien-
tes normas de seguridad.
-Desemborne el polo negativo de la
batería. Observe las normas de
seguridad dadas por el fabricante
del vehículo.
- Al perforar agujeros, asegúrese de
no dañar ninguna pieza del
vehículo.
- La sección transversal del cable
positivo y del cable negativo no
debe ser menor de 1,5 mm
2
.
-¡No conecte a la radio los conectores
ubicados en el vehículo!
- Los cables adaptadores necesa-
rios para su vehículo los encontra-
rá en el comercio especializado en
artículos de la marca BLAUPUNKT.
- Dependiendo del modelo, es
posible que su vehículo varíe un
poco con respecto a la descripción
aquí dada. Tenga en cuenta que no
asumimos ninguna responsabilidad
por los daños debidos a un
montaje o conexión incorrectos ni
por los daños resultantes.
Si las instrucciones aquí dadas no
son aptas para el montaje en su
vehículo, póngase en contacto con
su proveedor de artículos
Blaupunkt o con el fabricante del
vehículo, o llame a nuestro
teléfono de atención al cliente.
En caso de montar un amplificador
o un cambiadiscos, es necesario co-
nectar la puesta a tierra de las uni-
dades antes de establecer el contac-
to de los conectores para las
hembrillas Line-In y Line-Out.
P
Instruções de segurança
Durante a montagem e a ligação do
aparelho, queira respeitar as seguin-
tes instruções de segurança.
-Separar o pólo negativo da bateria
! Respeitar ao mesmo tempo as
instruções de segurança do
fabricante do automóvel.
- Quando se procede à furagem de
buracos, prestar atenção para não
serem danificadas quaisquer
partes do veículo.
- As secções transversais dos cabos
positivo e negativo não devem ser
inferiores a 1,5 mm
2
.
-Não ligar as fichas existentes do
lado do automóvel ao auto-rádio!
- Os cabos adaptadores necessários
para o seu automóvel podem ser
adquiridos nos revendedores da
BLAUPUNKT.
- O seu veículo pode divergir desta
descrição em função do modelo.
Não assumimos qualquer respon-
sabilidade por erros de montagem
ou de ligação nem por danos daí
decorrentes.
Caso as presentes instruções não
sejam adequadas para a monta-
gem no seu veículo, dirija-se ao
revendedor da Blaupunkt, ao
fabricante do seu veículo ou à
nossa linha verde.
No caso de montagem de um ampli-
ficador ou leitor multi-CD, é impres-
cindível ligar primeiro os aparelhos
à terra antes de se conectar as fichas
às tomadas Line In ou Line Out.
10EA_NashvilleDAB35 15.11.2005, 14:08 Uhr573

574
DK
Sikkerhedshenvisninger
Under monteringen og tilslutningen
skal følgende sikkerheds-
henvisninger iagttages.
- Batteriets negative pol skal
afbrydes! Herved skal bil-
fabrikantens sikkerheds-
henvisninger iagttages.
- Vær opmærksom på, at ingen
bildele ødelægges under boringen
af huller.
- Tværsnittet af plus- og minuskablet
må ikke underskride 1,5 mm
2
.
- Bilens stik må ikke tilsluttes
radioen!
- De nødvendige adapterkabler til
din biltype kan købes hos
BLAUPUNKT-specialforretningen.
- Alt efter konstruktion kan bilen
afvige fra denne beskrivelse. For
skader på grund af monterings-
eller tilslutningsfejl og for følge-
skader overtager vi intet ansvar.
Hvis de her anførte henvisninger til
monteringen ikke skulle passe,
kontakt din Blaupunkt-specialforret-
ning, bilfabrikanten eller vor
telefon-hotline.
Ved montering af en forstærker eller
et Multi CD-apparat skal apparaternes
stel først tilsluttes, før stikkene for
tilslutningerne Line-In eller Line-Out
sættes i.
10EA_NashvilleDAB35 15.11.2005, 14:08 Uhr574

575
DANSK
ENGLISH DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
PORTUGUÊS
B
Key Kard
itgelieferte ontage- und
Anschlussteile
Supplied ounting Hardware
ateriel de montage fourni
Ferretería de montaje
suministrada
Componenti di fissaggio
comprese nella fornitura
eegeleverde
montagematerialen
edföljande
monteringsdetaljer
Elementos de fixação
fornecidos.
edleverede monterings- og
tilslutningsdele
F
E
D
C
A
Als Sonderzubehör erhältlich
Available as an optional
accessory
Disponible en option
Reperibili come accessori
extra
Als speciale accessoire
verkrijgbaar
Tillval
De venta como accesorios
especiales
Disponíveis como acessórios
opcionais
Fås som specialtilbehør
Preamp,/Sub,/Center - out cable
7 607 001 512
A
7 607 621 . . .
10EA_NashvilleDAB35 15.11.2005, 14:08 Uhr575

576
1.
2.
C
A
12V
53
182
165
1-20
D
8 601 910 003
4.
1.
2.
3.
3.
2.
B
B
Ausbau, Removal, Démontage,
Smontaggio, Demontage,
Urmontering, Desmontaje,
Desmontagem, Udbygning
3.
DAB Antenne
+12V Output
F
DAB-Antenne
Radio Antenne
E
5.
12V
10EA_NashvilleDAB35 15.11.2005, 14:08 Uhr576

577
DANSK
ENGLISH DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
PORTUGUÊS

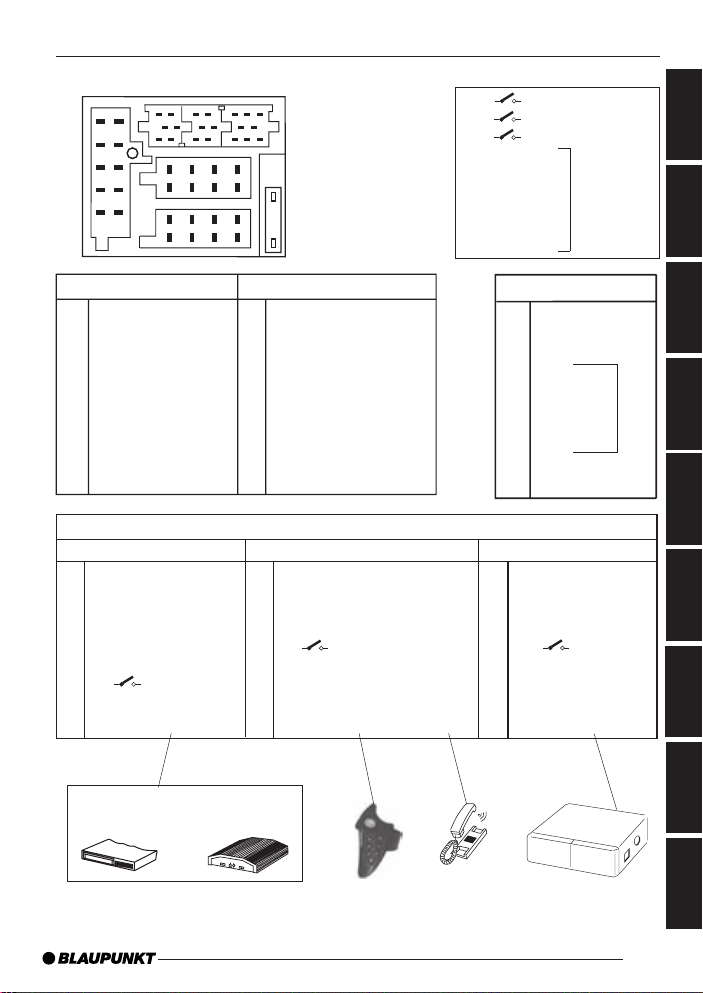

Equalizer Amplifier
CD-Changer
Remote
Control Telefon NF in
*
*
**
400 mA
*Summe
Sum
Somme
EI Zumbid
Zumbam
Sum
Aut. antenna
FB +12V / RC +12V
+12V Amplifier
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
C
B
A
14710 13 16 19
36912 15 18
258
11 14 17 20
C-1 C-2 C-3
2
D
13
4
5
6
7
8
9
10
D
1 AUX 2- NF L
2 AUX 2- NF R
3 AUX 2- REF
4 GND
5 RTS
6 RXD
7 CTS
8 TXD
9 MIC GND
10 MIC INPUT
RS232
AB
1 Automatic Sound 1 Speaker out RR+
2 Radio Mute 2 Speaker out RR-
3 Sub out 3 Speaker out RF+
4 Permanent +12V 4 Speaker out RF-
5 Aut. antenna 5 Speaker out LF+
6 Illumination 6 Speaker out LF-
7 Kl.15/Ignition 7 Speaker out LR+
8 Ground 8 Speaker out LR-
C
C1 C2 C3
1 Line Out LR 7 Telefon NF in + 13 Bus (TMC) - In
2 Line Out RR 8 Telefon NF in – 14 Bus (TMC) - Out
3 Line Out Masse / Ground 9 Radio Mute 15 Permanent +12V
4 Line Out LF 10 FB +12V / RC +12V 16 +12V
5 Line Out RF 11 Fernbedienung / Remote Control 17 Bus(TMC)-Masse/GND
6 +12V Amplifier 12 FB - Masse / RC - GND 18 AF -AUX 1 Masse/GND
19 CDC IN L (AUX 1NF L)
20 CDC IN R (AUX 1NF R)
10EA_NashvilleDAB35 15.11.2005, 14:08 Uhr577

578
Änderungen vorbehalten!
This information is subject to change without notice!
Sous réserve de modifications!
Modifiche riservate!
Wijzigingen voorbehouden!
Ändringar förbehålles!
Modificaciones reservadas!
Sob reserva de alterações!
Ret til ændringer forbeholdes!
Preamp,/Sub,/Center - out cable
7 607 001 512
12V
12V
Kl. 15 +12V
Sub Out (color-BN)
Amplifier
12V
135
2468
A
Relais
7
RR RF LF LR
4 Ohm
4 Ohm
4 Ohm
4 Ohm
+
-
+
-
+
-
+
-
12V
Sub Out
BN
Radio Mute
Automatic Sound
10EA_NashvilleDAB35 15.11.2005, 14:08 Uhr578

579
DANSK
ENGLISH DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
PORTUGUÊS
Bitte den ausgefüllten Gerätepass sicher aufbewahren!
Please keep the filled-in radio pass in a safe place!
Prière de conserver soigneusement la carte d’autoradio remplie !
Tenete per favore il libretto di apparecchio, debitamente riempito,
in un posto sicuro!
Bewaar de ingevulde apparaatpas op een veilige plaats!
Vänligen förvara ifyllt apparatpass på säker plats!
¡Favor guardar el documento del aparato debidamente llenado en
un lugar seguro!
Por favor, guardar o cartão preenchido do aparelho num lugar
seguro!
Det udfyldte apparatpas opbevares et sikkert sted!
10EA_NashvilleDAB35 15.11.2005, 14:08 Uhr579
