Bonaldo DORIAN CONSOLE User manual

DORIAN CONSOLE
Wichtig
Anleitung vor Gebrauch
sorgfältig durchlesen und
für spätere Anwendung
aufbewahren.
www.bonaldo.com
version 07.04.2023
Important
Lire attentivement
ce mode d'emploi
avant utilisation, et le
conserver pour toute
consultation ultérieure.
Importante
Leggere attentamente
le istruzioni prima
dell'uso e conservarle
per future consultazioni.
Important
Read these instructions
carefully before use, and
keep them safely for
future reference.

Bestimmungs-
gemässer Gebrauch
Das Möbel nur dem Zweck
entsprechend verwenden.
Eine dauerhafte
Funktionsfähigkeit
ist nur durch
sachgerechte Nutzung
und regelmässige
Unterhaltspflege
gegeben.
Usage prévu
Ce meuble doit être
utilisé uniquement
aux ns auxquelles
il est destiné. Seuls
une utilisation
appropriée et un
entretien régulier
garantiront un usage
durable.
Uso previsto
Utilizzare il mobile
secondo la nalità
a cui è stato destinato.
Una funzionalità
duratura è garantita
solo da un uso
appropriato e da una
cura regolare.
Proper usage
This furniture must
only be used for the
intended purpose.
It will serve you
dependably for
years, but only with
appropriate usage and
regular care.
Anwendungsort
Dieses Möbel eignet sich
für den allgemeinen,
privaten Wohnbereich.
Es eignet sich nicht für
den Nass-, Aussen- oder
gewerblichen Bereich.
Place of use
This furniture is
intended for use
in domestic living
quarters. It is not
suitable for use in wet
zones, outdoors, or in
commercial areas.
Emplacement
Ce meuble est destiné
à un usage en local
d'habitation. Il ne
convient pas pour
des espace humides,
en extérieur ou
commerciaux.
Luogo di utilizzo
Questo mobile è
destinato all'uso
in locali residenziali
privati. Non è indicato
per locali umidi,
all'aperto o per
locali commerciali.
Anwendung
Dieses Möbel eignet
sich nicht um darauf
zu stehen. Es ersetzt
weder Tritte noch
Leitern.
Utilisation conforme
Ce meuble n'est pas
conçu pour supporter
une charge. Il ne doit
pas être utilisé en
guise de marches ou
d'escalier.
Uso corretto
Questo mobile non è
indicato per
supportare pesi. Non
può essere utilizzato in
sostituzione di scalini
e scale.
Correct utilization
Do not stand on this
furniture. It cannot be
used instead of steps
or a ladder.
VORSICHT,
Kippgefahr!
Achten Sie auf eine
sichere Aufstellung
des Möbels.
PRECAUZIONE,
rischio di
ribaltamento!
Assicurarsi che il mobile
sia posizionato in modo
stabile e sicuro.
CAUTION: Danger of
tipping!
Make sure this
furniture is positioned
safely.
PRÉCAUTION, risque
de basculement!
S'assurer que le
meuble est placé de
façon sûre et bien
stable.
WARNUNG
Gefahr durch
Verschlucken und
Ersticken!
Tüten und Folien
sind kein Spielzeug!
Darauf achten, dass
Kleinkindern nicht an
Verpackungs-
materialien,
Plastiktüten und
Kleinteile gelangen!
AVERTISSEMENT
Risque d'ingestion
et d'étouffement!
Les sachets et lms
plastique ne sont pas
des jouets! Veiller à ce
que les petits enfants
n'aient pas accès
aux matériaux de
l'emballage, aux sacs
plastique et aux petits
composants!
AVVERTIMENTO
Rischio di ingestione
e di soffocamento!
Sacchetti e pellicole
non sono giocattoli!
Badare che i bambini
piccoli non abbiano
accesso ai materiali
dell'imballaggio, ai
sacchetti di plastica
e ai piccoli pezzi!
WARNING
Danger of swallowing
and suffocation!
Bags and foils are
not playthings! Keep
packaging materials,
plastic bags and small
parts out of reach of
infants!
Warnhinweise Consignes de
sécurité
Avvertenze Warnings

30
Chiave a brugola
Nr. 2,5 + 4 + 5
Allen key
Nr. 2,5 + 4 + 5
Inbusschlüssel
Nr. 2,5 + 4 + 5
Clé Allen
Nr. 2,5 + 4 + 5

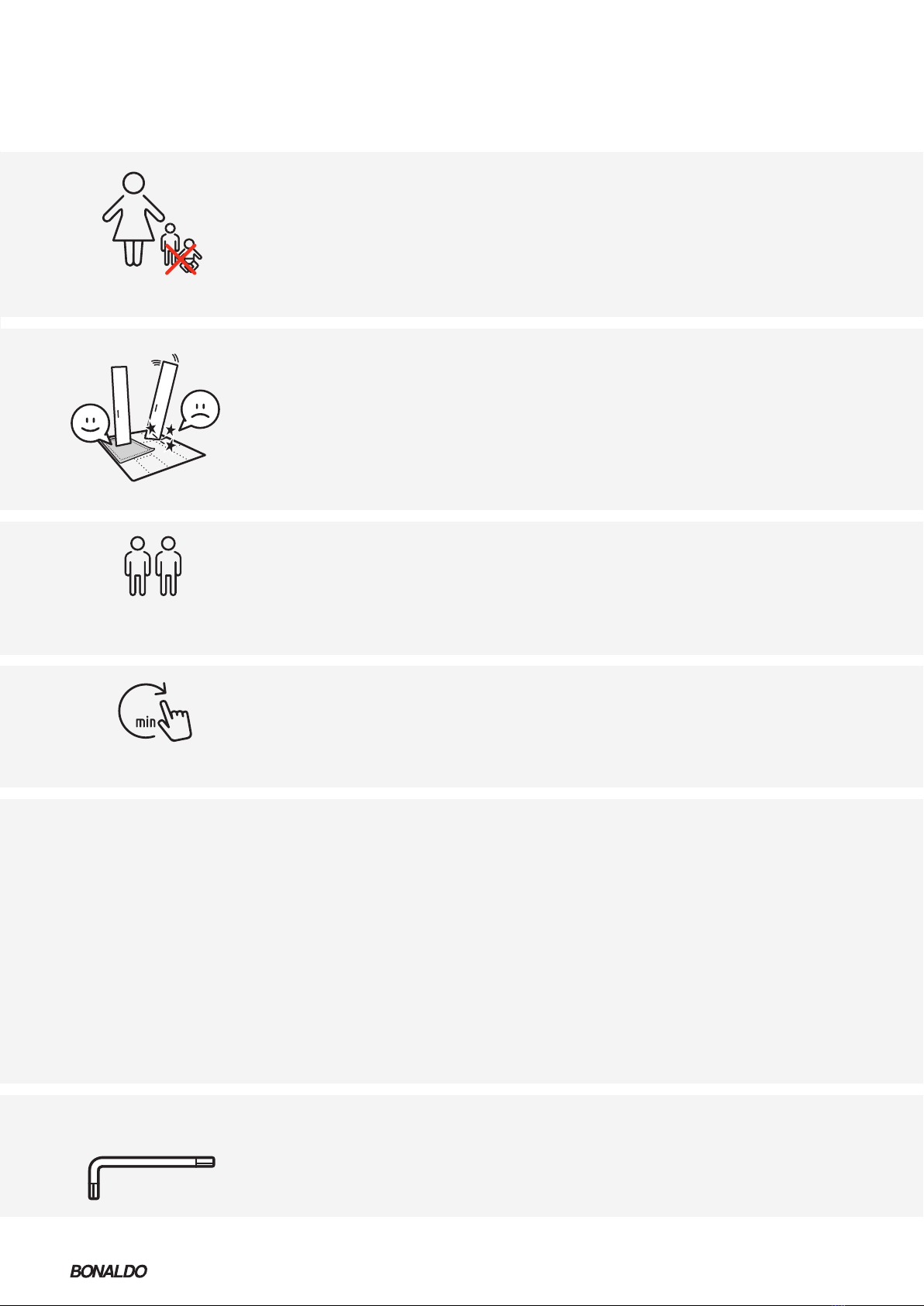

VORSICHT
Verletzungsgefahr!
Darauf achten, dass
sich Kleinkinder nicht
im Montagebereich
aufhalten und an
Möbeln hochziehen
bzw. hinaufklettern!
PRÉCAUTION
Risques de lésions!
Tenir les petits enfants
hors de portée de
la zone de montage
et les empêcher de
soulever les meubles
ou de monter dessus!
PRECAUZIONE
Pericolo di lesioni!
Tenere i bambini
piccoli fuori dall'area
di montaggio e
impedire loro di
sollevare o di salire sui
mobili!
CAUTION
Risk of injury!
Keep infants away
from the assembly
area and prevent them
from mounting or
climbing up furniture!
Personen
Mindestanzahl von
Personen, die für die
Montage benötigt
werden.
Personnes
Nombre minimum de
personnes nécessaires
au montage.
Persone
Numero minimo di
persone necessarie
per il montaggio.
Personnel
Minimum number of
people required for
assembly work.
Montagezeit
Ungefährer Zeitbedarf
in Minuten.
Das Produkt nicht
durch Aufhebung der
Platte bewegen oder
schieben .
Angesichts der
besonderen Form
der Basis und der
Beschaffenheit
der Materialien,
empfehlen wir, das
Tischgestell bereits
in der endgültige
Stellung des Gestelles
zu stellen und weiter
mit der Tischmontage
fortzufuehren.
Temps de montage
Temps approximatif
requis en minutes.
Ne pas déplacer ou
soulever le produit,
le prenant par le
plateau.
Tenu compte tenu de
la forme particulière
de la base et la nature
des matériaux utilisés,
nous recommandons
de positionner la base
de la table déjà dans
la position nale de
la base et procéder
après au montage de
la table.
Tempo di montaggio
Tempo approssimativo
richiesto in minuti.
Non spostare o
sollevare il prodotto
prendendolo per il
piano.
Vista la particolare
forma del basamento e
la natura dei materiali
utilizzati, consigliamo
di posizionare il
basamento del tavolo
già nella posizione
nale e di procedere
con il successivo
montaggio del tavolo.
Assembly time
Approximate time
required in minutes.
Do not move or lift
the product taking it
by the top.
Due the particular
shape of the base
and the nature of
the materials, we
recommend to place
the base of the table
already in the nal
position and then
proceed with the
assembling of the
table
Erforderliches
Werkzeug
Outils nécessaires
Strumenti necessari Tools required
Montageschäden
verhindern
Einzelteile beim
Auspacken und
während Montage
nur auf weiche
Unterlagen legen/
stellen. Grössere Teile
vor Kippen/Umfallen
sichern.
Éviter les défauts de
montage
Lors du déballage,
déposer tous les
composants sur une
surface souple. Veiller
à ce que les éléments
de plus grande taille
ne se renversent pas
et ne basculent pas.
Evitare danni di
montaggio
Durante il
disimballaggio
depositare i singoli
pezzi su superci
morbide. Assicurarsi
che i pezzi più grandi
non si rovescino o si
ribaltino.
Prevent assembly
damage
Use a soft underlay
for all parts during
assembly. Secure large
components from
tipping or falling over.
Montage-
hinweise Instructions de montage
Istruzioni di
montaggio Assembly guidelines

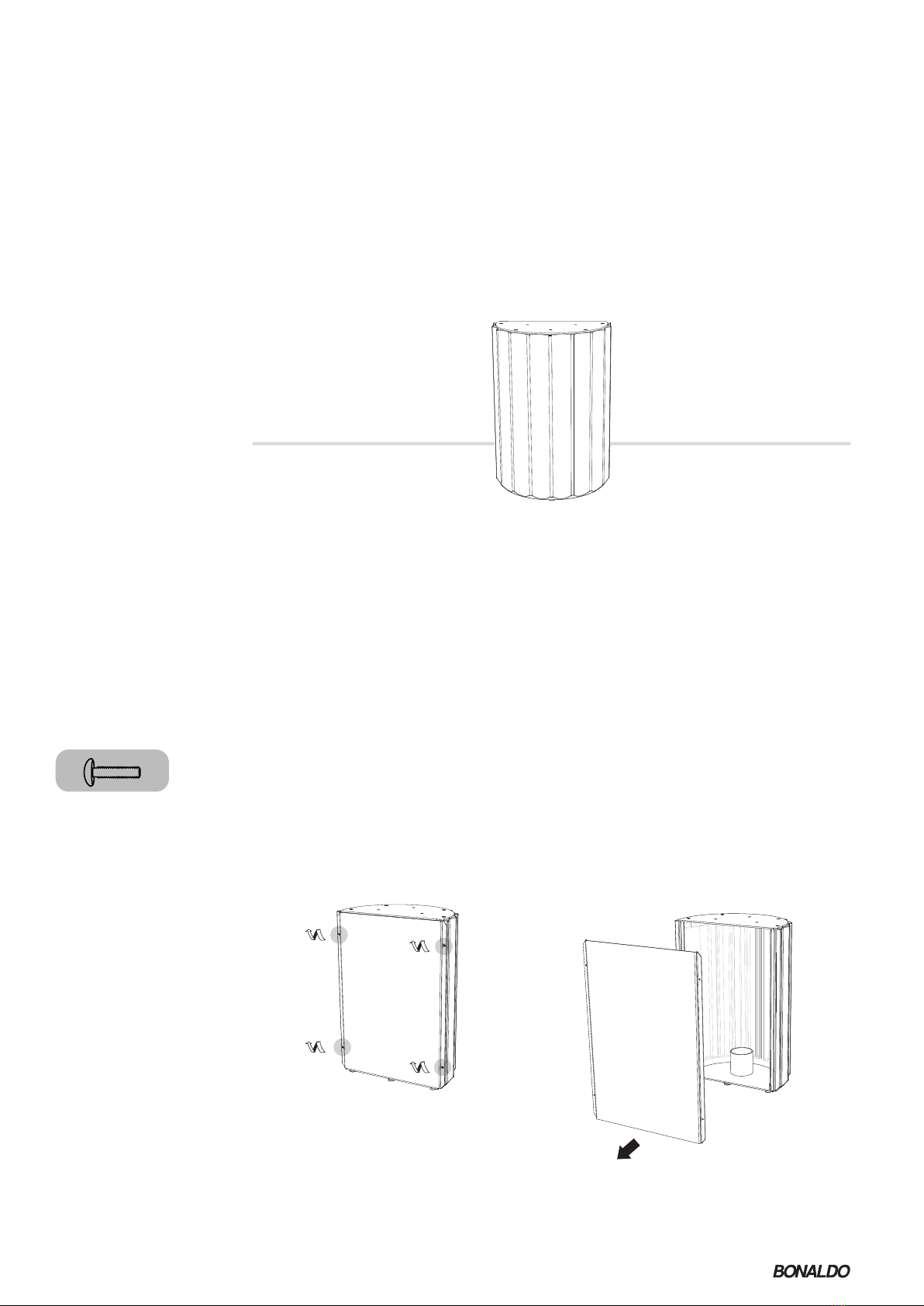

Nella parte retrostante
del basamento, svitare
le viti della piastra
metallica, come
mostrato in gura.
Tenere da parte le viti,
che verranno ri-ssate in
seguito.
Estrarre la base
dall’imballo.
Nella scatola è contenuta
anche una piastra in
metallo. Verrà ssata nei
passaggi successivi.
At the back of the
plinth, unscrew the
screws of the metal
plate, as shown in the
gure.
Keep the screws aside,
which will be re-xed
later.
Take the base out of
the box.
A metal plate is also
contained in the box.
It will be xed in the
following steps.
Lösen Sie auf der
Rückseite des Sockels
die Schrauben der
Metallplatte, wie in der
Abbildung gezeigt.
Bewahren Sie die
Schrauben beiseite, sie
werden später wieder
befestigt.
Nehmen Sie den
Sockel aus der
Schachtel.
Eine Metallplatte ist
ebenfalls in der Schachtel
enthalten. Sie wird in
den folgenden Schritten
befestigt.
A l’arrière du socle,
dévisser les vis de la
plaque métallique,
comme indiqué sur la
gure.
Gardez les vis de côté,
elles seront rexées
ultérieurement.
Sortez la base de la
boîte.
Une plaque métallique
est également contenue
dans la boîte. Elle sera
xée dans les étapes
suivantes.
1
2
x 4
Vite TBEI M4 x 10 /
Screw M4 x 10 /
Schraube M4 x 10 /
Vis M4 x 10

Estrarre la zavorra
dall’imballo e
inserirla con cautela
nel cilindro del
basamento.
Aprire l’imballo del
piano rivolgendo le
piastre/fori verso l’alto
- lasciando il piano
stesso all’interno della
scatola.
Take the ballast out
of its packaging and
carefully insert it into
the base cylinder.
Open the packaging
of the table by turning
the plates/holes
upwards - leaving the
table itself inside the
box.
Nehmen Sie den
Ballast aus der
Verpackung und
setzen Sie ihn
vorsichtig in den
Basiszylinder ein.
Öffnen Sie die
Verpackung des
Tisches, indem Sie die
Platten/Löcher nach
oben drehen - der
Tisch selbst bleibt in
der Schachtel.
Sortez le lest de son
emballage et insérez-
le avec précaution
dans le cylindre de
base.
Ouvrez l’emballage de
la table en tournant
les plaques/trous vers
le haut - en laissant
la table elle-même à
l’intérieur de la boîte.
4
3

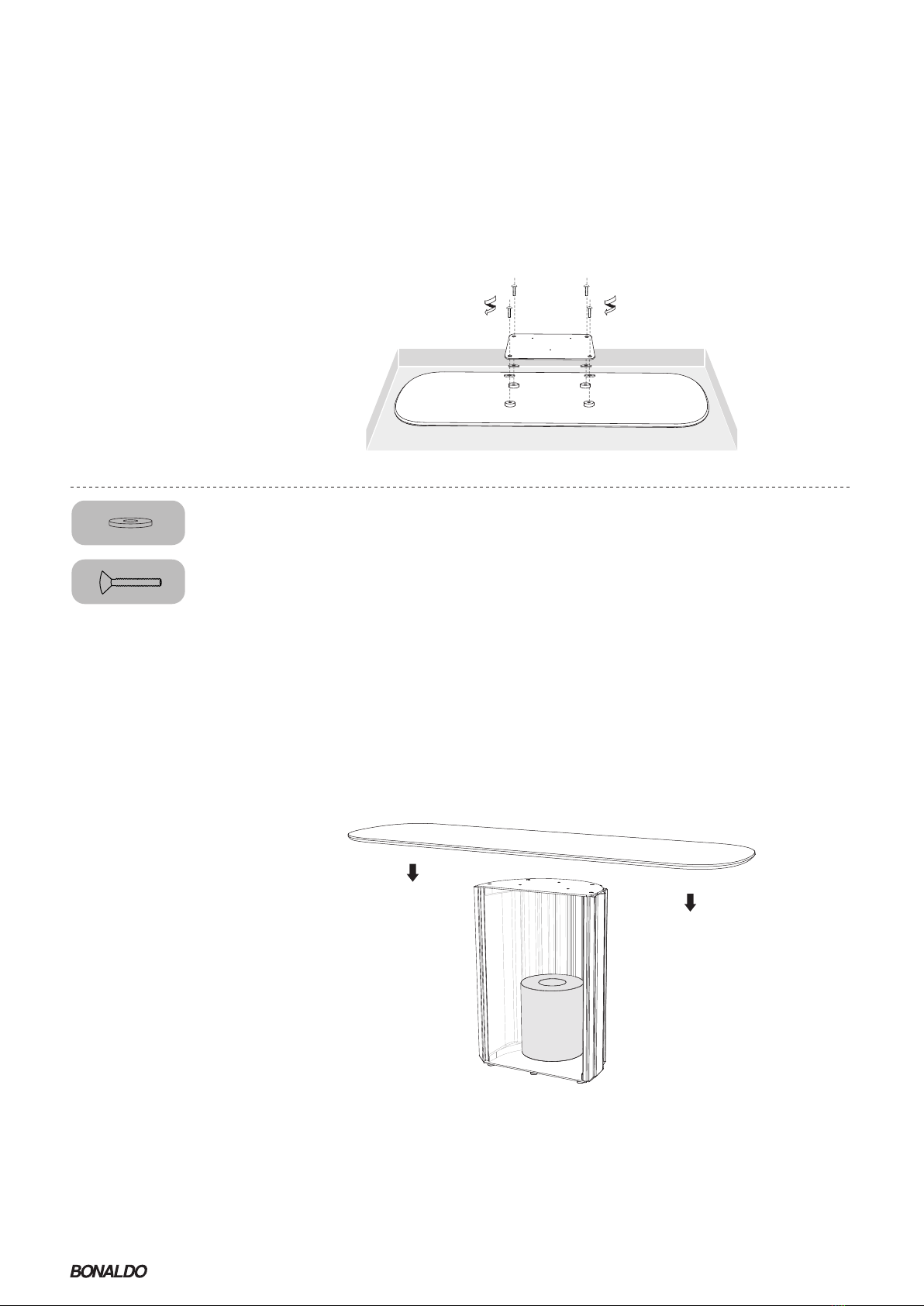

Prendere la piastra in
metallo - contenuta
all’interno dell’imballo
del basamento.
Disporre l’elemento
come illustrato nella
gura di dettaglio.
Porre la piastra sopra
il piano e ssare gli
elementi con le viti in
dotazione.
Take the metal plate
- contained inside the
plinth packaging.
Arrange the element
as shown in the detail
gure.
Place the plate on top
of the oor and fasten
the elements with the
screws provided.
Nehmen Sie die
Metallplatte, die in
der Verpackung des
Sockels enthalten ist.
Ordnen Sie das
Element wie in der
Detailabbildung
gezeigt an.
Legen Sie die Platte
auf den Boden
und befestigen Sie
die Elemente mit
den mitgelieferten
Schrauben.
Prenez la plaque
métallique - contenue
dans l’emballage du
socle.
Disposez l’élément
comme indiqué dans
la gure de détail.
Placez la plaque sur
le sol et xez les
éléments à l’aide des
vis fournies.
5
posizionare il telaio con la
supercie ‘liscia’ verso il
basso /position the frame
with the ‘smooth’ surface
downwards /Positionieren
Sie den Rahmen mit der
“glatten” Oberäche nach
unten /positionner le cadre
avec la surface “lisse” vers le
basle haut
posizionare il telaio con i
fori svasati verso l’alto /
position the frame with the
countersunk holes facing
upwards /Positionieren Sie
den Rahmen so, dass die
Senkbohrungen nach oben
zeigen /positionner le cadre
de manière à ce que les trous
fraisés soient orientés vers
le haut
6.1
x 4
PIANO IN LEGNO
PIANO IN CERAMICA
Vite TTPSEI M8 x 14 Screw M8 x 14 Schraube M8 x 14 Vis M8 x 14
HOLZ PLATTE
KERAMIK PLATTE
PLAN EN BOIS
PLAN EN CERAMIQUE
WOOD TOP
CARAMIC TOP

Place the washers over
the top plate, place the
frame on it and secure
the elements with the
screws provided.
Legen Sie die
Unterlegscheiben
über die obere
Platte, setzen Sie
den Rahmen darauf
und befestigen Sie
die Elemente mit
den mitgelieferten
Schrauben.
Placez les rondelles
sur la plaque
supérieure, placez le
cadre dessus et xez
les éléments à l’aide
des vis fournies.
6.2
x 4
x 4
PIANO IN MARMO
Porre lerondelle sopra
la piastra del piano,
appoggiare il telaio e
ssare gli elementi con
le viti in dotazione.
Rondella
Vite TPSEI M8 x 10
Washer
Screw M8 x 10
Unterlegscheibe
Schraube M8 x 10
Rondelle
Vis M8 x 10
MOARMOR PLATTE PLAN EN MARBRE
MARBLE TOP
Ruotare il paino e
disporlo sopra il
basamento, con la
piastra rivolta verso il
basso.
Turn the paino and
place it on top of the
plinth, with the plate
facing downwards.
Drehen Sie den paino
und stellen Sie ihn mit
der Platte nach unten
auf den Sockel.
Retourner le paino et
le placer sur le socle,
la plaque tournée vers
le bas.
7

Prendere l’elemento
di chiusura rimosso al
punto 2, e ssarlo al
basamento con le viti
in dotazione.
Take the locking
element removed in
step 2, and secure it
to the base with the
screws provided.
Nehmen Sie das in
Schritt 2 entfernte
Sperrelement und
befestigen Sie es mit
den mitgelieferten
Schrauben an der
Basis.
Prenez l’élément de
verrouillage retiré à
l’étape 2 et xez-le à
la base à l’aide des vis
fournies.
9
x 4
Vite TBEI M4 x 10 /
Screw M4 x 10 /
Schraube M4 x 10 /
Vis M4 x 10
Agendo dalla parte
retrostante del
basamento, ssare la
piastra alla base con le
tre viti in dotazione.
Working from the back
of the base, secure
the plate to the base
with the three screws
provided.
Befestigen Sie
die Platte von der
Rückseite des
Sockels aus mit den
drei mitgelieferten
Schrauben am Sockel.
En partant de l’arrière
de la base, xez la
plaque à la base à
l’aide des trois vis
fournies.
8
x 3
Vite TBEI M6 x 10 /
Screw M6 x 10 /
Schraube M6 x 10 /
Vis M6 x 10

10 Per regolare il tavolo,
agire ruotando i
piedini della base.
Zum Einstellen des
Tisches handeln Sie
durch Drehen der Füße
der Basis.
Pour régler la table,
agir en tournant les
pieds de la base.
To adjust the table, act
by turning the base
feet.

30 cm

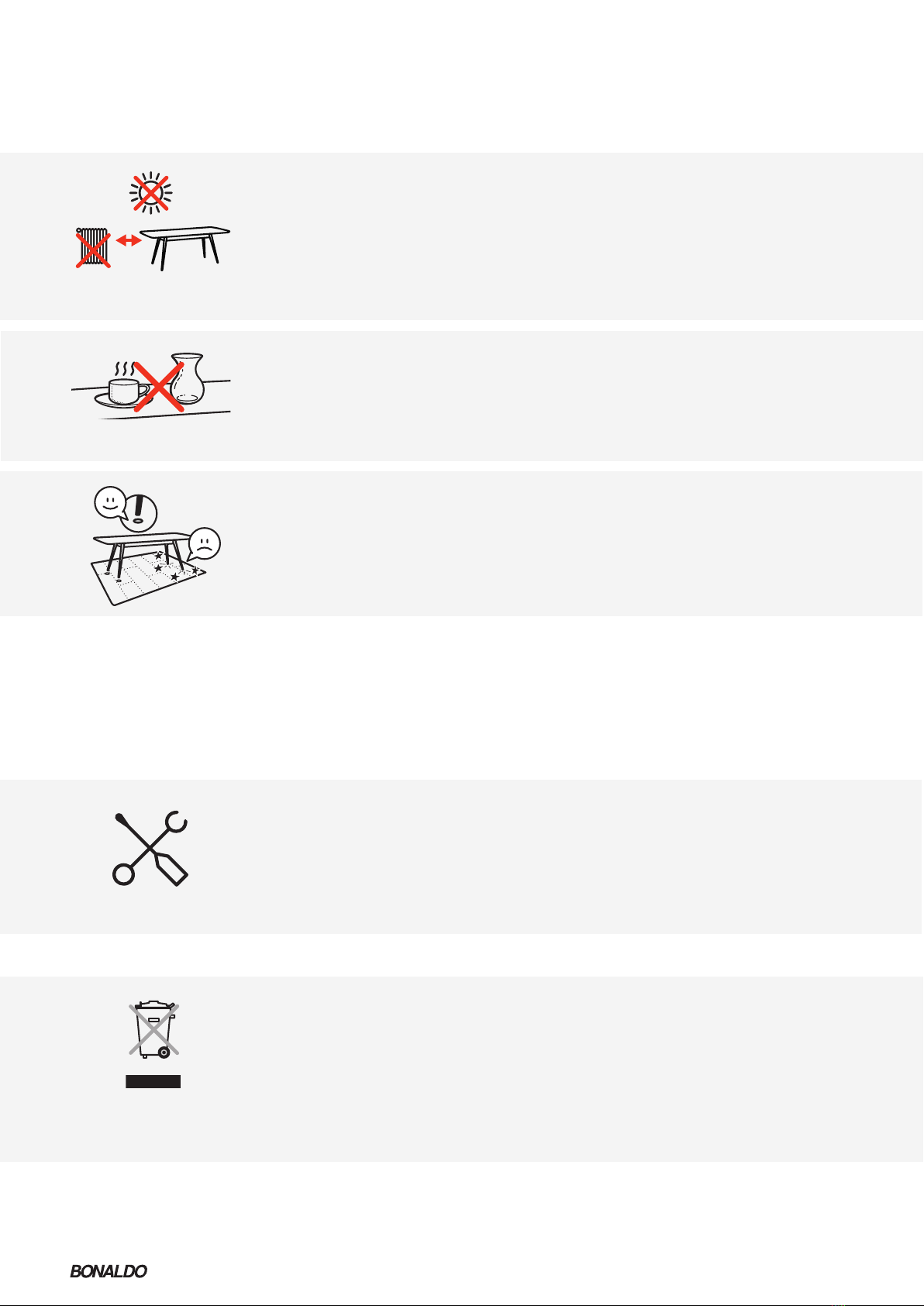

Allgemeine
Hinweise
General guide-
lines Indications gé- nérales
Indicazioni
generali
Vermeiden Sie
direktes Sonnenlicht.
Dies kann zu
Farbveränderungen
führen. Halten Sie
mindestens 30
cm Abstand zu
Heizkörpern.
À éviter
Une exposition directe
aux rayons du soleil
peut entraîner une
variation de la couleur.
Maintenir une distance
d'au moins 30 cm
entre le produit et les
radiateurs.
Da evitare
L'esposizione alla luce
diretta del sole
può provocare
cambiamenti di colore.
Mantenere una
distanza minima di
30 cm
dai radiatori.
To be avoided
Direct sunlight can
cause colour changes.
Place at least 30 cm
away from heating
radiators.
Oberäche
Panzentöpfe,
feuchte, heisse
oder sehr kalte
Gegenstände nur mit
Schutzunterlage auf
Oberächen stellen.
Surfaces
Utiliser un tapis de
protection pour poser
sur le meuble des
vases, objets humides,
chauds ou très froids.
Supercie
Utilizzare un
sottomano di
protezione per
appoggiare sul mobile
vasi, oggetti umidi,
caldi o molto freddi.
Surface protection
Always use a
protective underlay for
owerpots and for any
damp, hot or very cold
items.
Empndliche
Bodenbeläge
Vermeiden Sie Kratzer
und Druckstellen auf
empndlichen Böden,
indem Sie an Ihrem
Möbel Schutzgleiter
anbringen.
Sols délicats
Monter des embouts
de protection pour
pieds de meuble,
an d'éviter rayures
et bosses sur les sols
délicats.
Pavimenti sensibili
Vericare siano
montati i piedini
protettivi per mobili,
onde evitare graf
e ammaccature sui
pavimenti sensibili.
Sensitive ooring
Fit protective glides
to your furniture to
prevent scratching
or denting sensitive
ooring.
Schrauben
Schrauben
regelmässig
nachziehen (z.B.
halbjährlich), um
eine einwandfreie,
zuverlässige Funktion
zu gewährleisten.
Wartung
Vis & boulons
Resserrer
régulièrement les vis
et boulons (par ex.
tous les 6 mois) pour
garantir une utilisation
able et impeccable
du produit.
Maintenance
Viti & bulloni
Stringere regolamente
viti e bulloni (ad es.
ogni 6 mesi) per
garantire una
funzionalità afdabile
e impeccabile.
Screws and bolts
Screws and bolts
should be regularly
tightened (e.g. every
six months) to ensure
faultless dependability.
Manutenzione Maintenance
Entsorgung
Möbel, die nicht mehr
verwendet werden,
der fachgerechten
Entsorgung
übergeben. Wenden
Sie sich an Ihre lokale
Entsorgungsstelle.
Élimination
Tout meuble inutilisé
doit être éliminé
correctement.
S'adresser à un centre
de recyclage pour
l'élimination des
déchets.
Smaltimento
Smaltire
correttamente i mobili
non più utilizzati.
Rivolgersi al proprio
ecocentro per lo
smaltimento dei riuti.
Disposal
Furniture that cannot
be repaired or has
reached the end of
its useful life should
be handed over for
professional disposal.
Please contact your
local waste disposal
authority.
Entsorgung ÉliminationSmaltimento Disposal

Bonaldo S.p.A.
Via Straelle, 3
35010 Villanova di Camposampiero PD - Italy
Tel [phone]
[email protected]
www.bonaldo.com
