BoomToneDJ KUB 1500 RGB User manual

-KUB 1500 RGB-
Animation RGB LASER
LASER RGB d’animation
MODE D’EMPLOI – USER MANUAL

1
Français
1- Instructions de sécurité
WARNING
ATTENTION ! LASER de classe 4
Cet appareil produit une lumière intense et puissante. Risque pour les
yeux. Ne regardez pas directement dans le faisceau. Radiations LASER
visibles et invisibles. Evitez toute exposition directe ou indirecte aux yeux
ou la peau! LASER Class 4 EN 60825-1 : 2014
DANGER –RAYONNEMENT LASER
EXPOSITION DANGEREUSE DE L’EIL OU DE LA PEAU AU RAYONNEMENT DIRECT OU
DIFFUS
APPAREIL A LASER DE CLASSE 4
Avant d’utiliser votre matériel, nous vous recommandons de lire
l’ensemble des instructions de ce manuel.

2
Conservez ce manuel pour une future consultation. Si vous revendez
cet appareil, veillez à transmettre également ce manuel d’utilisation
au nouvel acquéreur.
Déballez entièrement l’appareil ainsi que tous ses accessoires. Vérifiez
qu’il n’y a aucun dommage et que l’appareil se trouve en parfait état.
Il est important d’utiliser le câble d’alimentation secteur fourni (câble
avec terre).
Toujours débrancher l’appareil avant une intervention technique ou
avant son entretien.
Température ambiante maximum pour un fonctionnement optimal de
l’appareil : 40°C. Ne pas utiliser l’appareil si la température ambiante
dépasse cette valeur.
En cas de problème de fonctionnement, arrêtez immédiatement
l’appareil. Ne pas essayer de le réparer soi-même. Contactez votre
revendeur ou faites appel à un réparateur spécialisé et agréé. Il n’y a
aucune pièce remplaçable par l’utilisateur à l’exception du fusible.
Ne pas brancher cet appareil sur un bloc de puissance variable type “
Dimmer pack”
Afin de réduire et d’éviter tout risque d’électrocution ou d’incendie, ne
pas utiliser cet appareil dans un milieu humide ou sous la pluie.
Ne pas regarder directement le faisceau lumineux. La lumière d’un
LASER peut causer des dommages permanents aux yeux.
Cet appareil doit être installé avec un crochet solide et de dimension
adéquate au poids supporté. L’appareil doit être vissé au crochet et
serré convenablement afin d’éviter toute chute due aux vibrations
produites par la machine en fonctionnement. L’accroche de l’appareil
doit être sécurisée par une élingue de sécurité. Assurez-vous
également que la structure (ou point d’accroche) peut supporter au
moins 10X le poids de l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être
placé hors de portée du public.

3
Locaux d'exploitation : Autant que possible, l'exploitation d'un LASER
doit se faire dans un local ou dans un lieu réservé à cet usage, clos ou
délimité.
Les accès des locaux et leurs ouvertures vers l'extérieur ne doivent pas
être situés dans l'axe d'un faisceau direct.
Le sol doit être libre d'obstacles. Les causes de réflexion et de diffusion
accidentelles de faisceaux laser doivent être supprimées (vitres mal
placées, meubles ou objets présentant des faces polies).
Les peintures (murs, cloisons, plafonds…) et les revêtements de sol
doivent de préférence être mats. A cet égard, les réflexions diffuses de
lasers de la classe 4, des faisceaux focalisés de lasers de la classe 3 à
lumière visible ou infrarouge proche doivent être considérées comme
dangereuses et traitées comme telles.
Lors de l'utilisation de lasers puissants (des classes 3 à faisceau focalisé
ou 4), il faut éliminer les possibilités d'impact du faisceau sur des
matériaux inflammables (bois, papier, tissus ou matières plastiques)
qui peuvent être à l'origine d'incendies sous des densités de puissance
de l'ordre de quelques W.cm-2 appliquées pendant quelques
secondes.
Les accès aux zones d'émission laser doivent être signalés en utilisant
les panneaux conformes à l'arrêté ministériel du 4 novembre 1993 «
Signalisation de sécurité et de santé sur les lieux de travail» et à la
norme NF X 08-003 « Symboles graphiques et pictogrammes - couleurs
et signaux de sécurité» de décembre 1994. Cette signalisation est
complétée par la mention de la classe de l'appareil à laser et les
consignes prévues dans la norme NF EN 60825-1. Ces accès peuvent
être contrôlés, au moins quand des lasers sont en fonctionnement.
Commande des émissions : le pupitre de commande devrait être placé
en dehors des emplacements exposés à des émissions dangereuses. La
commande des lasers des classes 3 et 4 doit être sous la dépendance
d'une clef de contrôle, enlevée lorsque l'appareil n'est pas utilisé et
détenue par une personne qualifiée.

4
Avertissement :
L’usage de cet appareil est exclusivement réservé aux activités
professionnelles de spectacle et d’affichage.
Lors de son utilisation, cet appareil doit être installé de façon à ce
que les rayons restent au-dessus du niveau des yeux du public et ne
les atteignent en aucun cas.
Il est interdit d’utiliser cet appareil pour tout autre usage que celui
pour lequel il est destiné.
Le fabricant et le distributeur ne sont pas responsables des
dommages causés par les LASER BoomtoneDJ. L’utilisateur est
responsable de l’utilisation et du respect de la réglementation NF EN
60825-1:2014.

5

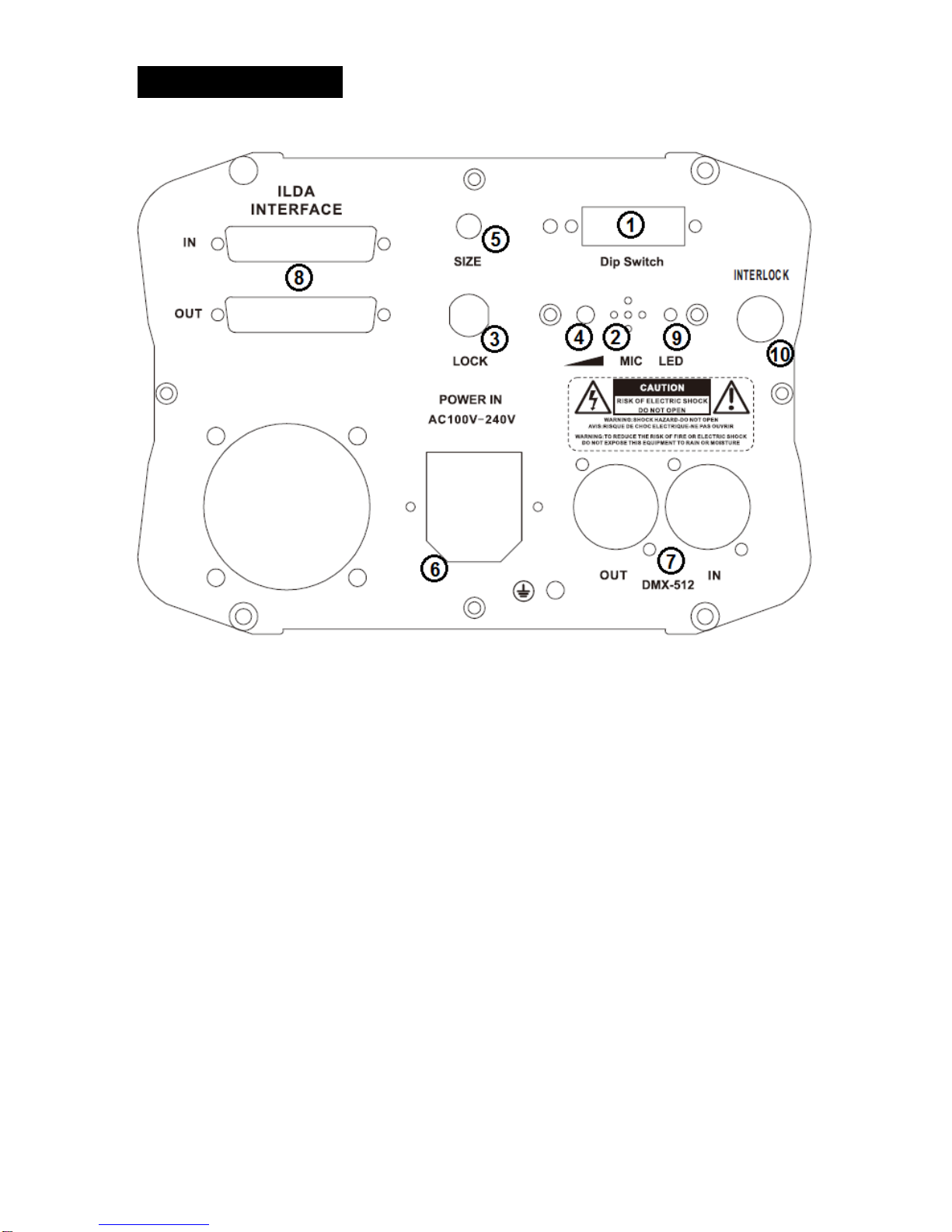

2- Présentation du KUB 1500 RGB
- 1 Ajustement des fonctions du LASER par boutons « Dip Switch » voir plus bas
pour les détails.
- 2 Microphone pour la détection sonore
- 3 Clé de sécurité pour le verrouillage de l’appareil
- 4 Ajustement de la sensibilité du micro pour la détection sonore
- 5 Ajustement de l’angle de diffusion du LASER
- 6 Fusible et Connecteur du câble d’alimentation de l’appareil (utilisez uniquement
le câble d’alimentation fourni).
- 7 Connecteurs DMX 512 entrée et sortie
- 8 Connecteurs ILDA (DB-25) entrée et sortie
- 9 Avertisseur d’émission. Voyant lumineux d’indication de présence de faisceau
laser.
- 10 Connecteur interlock pour interrupteur d’urgence déporté ( non inclus,
disponible en option ).

6
3 - Caractéristiques techniques
Sources lumineuses : Diode LASER Rouge 638 nm puissance 400 mW, Vert 532nm
puissance 300mW, Bleu 450nm puissance 800mW
Puissance du faisceau laser en sortie : 1023.2mW
Classe 4
Clé de protection
Système « Scan Fail Safety » qui éteint le LASER automatiquement en cas de défaut
des moteurs de miroirs.
Scans galvanomètres ultra rapides de 20 Kpps
Mode Automatique / Détection sonore / DMX
Interface ILDA entrée et sortie
12 canaux DMX, 128 programmes autos
Tension d’alimentation : AC100-240V 50/60Hz
Boitier en 2 parties, pour la protection des composants sensibles à la poussière (ATS
Technology)
Consommation électrique : 50W max
Dimensions: 193 x 215 x 136 mm
Poids : 2.5 kg
Ce LASER bénéficie du système ATS qui protège les composants internes sensibles de la
poussière et de la fumée. Grâce à ce procédé, vous profiterez pleinement de la puissance
lumineuse de votre LASER en toutes circonstances et à long terme.

7
Utilisation et dispositifs de sécurité de l’appareil.
Cet appareil est équipé de dispositifs de sécurité obligatoires par la norme EN60825-1
en application de la Directive Européenne LVD n°2006/95/CE.
-Led : Avertisseur d’émission. Voyant lumineux d’indication de présence de
faisceau laser. Si ce voyant est allumé, cela signifie qu’il y a une émission du
faisceau laser en face avant de l’appareil.
-Clé « Lock » : Cette clé permet la condamnation du faisceau laser.
Vous pouvez ainsi arrêter le faisceau laser sans débrancher ou éteindre l’appareil.
En fonctionnement normal de l’appareil la clé doit être en position VERTE.
-INTERLOCK : Connecteur pour interrupteur d’urgence déporté. Si aucun
interrupteur déporté n’est connecté, il faut utiliser le « connecteur bouchon » livré
avec l’appareil. Sans ce connecteur le laser sera inopérant.
4- DipSwitch
Mode Automatique
X
X
Mode détection sonore
X
Mode DMX (Adresses Switch 1-9)
-
-
-
-
-
-
-
-
-
-

8
5- Utilisation en mode DMX
Pour une utilisation en mode DMX, vous devez assigner une adresse DMX à chaque
appareil que vous souhaitez contrôler. Cette adresse est définie grâce aux DIP Switchs 1 à
9.
Sélectionnez le DIP Switch 10 sur ON pour passer en mode DMX, puis adressez
l’appareil avec les DIP Switch 1 à 9.
Liste des canaux DMX
Canal DMX
Valeur DMX
Description
CH1
Mode
0-41
Laser éteint
42-83
Mode DMX
84-125
Mode Automatique Animation
126-167
Mode Automatique Volumétrique
168-209
Mode son Animation
210-252
Mode son Volumétrique
253-255
Détection sonore du mode manuel
CH2
Sélection Pattern
0-255
Pattern groupe A
CH3
Sélection Pattern
0-255
Pattern groupe B
CH4
Rotation Pattern
0-127
Rotation du Pattern
128-191
Rotation du Pattern
192-255
Rotation du Pattern
CH5
Rotation Pattern
0-127
Inversion Rotation du Pattern
128-255
Vitesse rotation
CH6
Déformation
0-127
Déformation Haut/Bas
128-255
Vitesse Déformation Haut/Bas
CH7
Mouvements
0-127
Déplacement Gauche/droite
128-255
Vitesse Gauche/droite
CH8
0-127
Déplacement Haut/Bas

9
128-255
Vitesse Haut/Bas
CH9
Taille du Pattern
0-63
Taille du Pattern
64-127
Taille auto de grand à petit
128-191
Taille auto de petit à grand
192-255
Zoom
CH10
Dessin
0-255
Mode Dessin
CH11
Control
0-127
Vitesse du Scan
128-255
Effet Points
CH12
Couleur
0-255
Sélection de la couleur
1. Si vous utilisez un contrôleur équipé d’une sortie DMX en XLR 5 points, vous devez
vous procurer un adaptateur XLR 5 points/3 points.
2. Sur le dernier appareil de la chaine DMX, il est conseillé d’utiliser un « bouchon
DMX ». (une résistance de 120 Ohms 1/4W entre le pin 2(DMX-) et le pin 3(DMX+)
placée dans un connecteur DMX mâle).
3. Connectez “ à la chaine” les appareils les uns après les autres : Sortie DMX vers
Entrée DMX de l’appareil suivant. Le câble DMX ne doit JAMAIS être un câble en “Y”.
La liaison DMX-512 transporte un signal à haute vitesse. Les câbles utilisés pour
cette liaison doivent être de bonne qualité et en bon état.
4. Chaque appareil doit avoir une adresse DMX bien précise pour qu’il puisse être
contrôlé par le contrôleur DMX.

10
6-Dépannage
Il n’y a pas de maintenance ou de réparation possible sur cet appareil. Aucune pièce ne
peut être remplacée par l’utilisateur. En cas de panne, contactez votre revendeur.
NE PAS OUVRIR L’APPAREIL
Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil :
L’appareil ne fonctionne pas du tout.
oVérifiez le cordon d’alimentation et le fusible.
oAssurez-vous que votre prise soit bien alimentée.
L’appareil ne répond pas ou pas correctement aux commandes DMX.
oVérifiez vos câbles DMX
oVérifiez votre adressage DMX
oEssayez un autre contrôleur DMX
oVérifiez que vos câbles DMX ne passent pas à proximité de câbles haute
tension, ce qui pourrait créer des interférences.
Ne réagit pas au son
oVérifiez le mode de fonctionnement choisi
oVérifiez qu’il n’y a pas de câble DMX branché sur DMX IN
oTapotez directement sur le microphone pour tester sa réactivité.
7- Entretien
Un nettoyage extérieur de l’appareil doit être fait régulièrement. La vitre extérieure doit
être nettoyée pour une luminosité optimum. Si l’appareil est installé dans un
environnement poussiéreux ou avec de la fumée cet entretien régulier est très
important. Débranchez l’appareil avant toute intervention !
Utilisez un chiffon propre avec très peu de liquide vitre. Toujours bien sécher les parties
nettoyées.

11
English
1- Safety Instructions
WARNING
WARNING !
Visible laser radiation. Avoid eye and skin exposure to direct or
scattered radiation ! Class 4 LASER product
EN 60825-1 : 2014
Very high level light output. DO NOT LOOK INTO THE BEAM.
Please keep this User Manual for future consultation. If you sell the
fixture to another user, be sure that he also receives this instruction
booklet.
Unpack and check carefully there is no transportation damage before
using the fixture.
It’s important to ground the yellow/green conductor to earth in order
to avoid electric shock.
Please read the instructions carefully which include important
information about the installation, operation and maintenance.

12
LASER light can cause permanent eye injuries if eyes are exposed to
the laser light.
Disconnect main power before servicing and maintenance.
Maximum ambient temperature is : 40℃. Don’t operate it when the
temperature is higher than this.
In the event of serious operating problem, stop using the fixture
immediately. Never try to repair the fixture by yourself. Repairs carried
out by unskilled people can lead to damage or malfunction. Please
contact the nearest authorized technical assistance center. There are
no user serviceable parts inside the fixture except the fuse.
Do not connect the device to any dimmer pack.
To prevent or reduce the risk of electrical shock or fire, do not expose
the fixture to rain or moisture.
Do not look directly at the LASER light beam while the fixture is on.
Do not touch any wire during operation .
The unit should be mounted via its screw holes on the bracket. Always
ensure that the unit is firmly fixed to avoid vibration and slipping while
operating. Always ensure that the structure to which you are attaching
the unit is secure and is able to support a weight of 10 times of the
unit’s weight. Also always use a safety cable that can hold 12 times of
the weight of the unit when installing the fixture.
The equipment must be fixed by professionals. And it must be fixed at
a place where is out of the touch of people and has no one pass by or
under it.
Operating Premises: Whenever possible, the operation of a LASER
should be done in a room or in an enclosed or delimited place for this
purpose.
The access of room and openings to the outside must not be located
in the axis of a direct beam.
The floor must be free of obstacles. The causes of accidental reflection
and scattering of laser beams must be removed (misplaced windows,
furniture or objects with polished faces).
The paintings (walls, partitions, ceilings ...) and flooring should

13
preferably be matt. The diffuse reflections of class 4 lasers, focused
beams of lasers of class 3 to visible or near infrared light should be
considered dangerous and treated as such.
When using powerful lasers (Classes 3 to focused beam or 4),
eliminate the beam potential impact on flammable materials (wood,
paper, fabric or plastic) that can be in from fire in power densities of
the order of several W.cm-2 applied for a few seconds.
The access to the laser emission zones should be reported using the
signs in accordance with the Ministerial Decree of 4 November 1993
"Signs of safety and health in the workplace" and the NF X 08-003
"Symbols graphics and symbols - colors and safety signs "of December
1994. This signaling is completed by the words of the class of laser
product and the instructions provided in the NF EN 60825-1 standard.
Such access can be controlled, at least when lasers are operating.
Emissions control: the control panel should be placed outside the
locations exposed to hazardous emissions. The control of lasers in
Classes 3 and 4 should be under the control of a key control, removed
when the device is not in use and owned by a qualified person.
Disclaimer: The use of this device is exclusively for professional
activities show and display.
It is forbidden to allow projecting the beams to the audience and any
areas accessible by persons without appropriate eye and skin
protective items. It is forbidden to use this device for any other
purpose than that for which it is intended.
It is forbidden to shine any laser beam to the aircrafts.
If the laser is operated in a situation where health or property injury
may occur, operation MUST be stopped immediately!
Manufacturer and distributors are not responsible for any damages
caused by use of BoomtoneDJ lasers. User is responsible for applying
conditions of use according to regulations stipulated in
EN60825-1:2014 and all locally applicable safety laws and regulations.

14
2- Unit Description
1 Dipswitches : function selector (for details, see below).
2Microphone sensitivity adjustment for sound control mode
3Keylock
4 Microphone for sound control mode
5 Size of the projection
6 Fuse and power cable connector
7 DMX 512 IN & OUT connectors
8ILDA DB-25 standard connectors
9 LED
10 Interlock connector

15
3- Technical Specifications
Laser Power ：1500 mW
Laser Color：Red 638 nm 400mW, Green 532 nm 300mW, Blue 450 nm 800mW
Class 4
Laser beam output power : 1023.2mW
Keylock
Scan fail Safety system
Ultra-High speed step motors scan
128 patterns
Control Mode：DMX512, Automatic, Music Control.
DMX Channels : 12
ILDA Interface IN & OUT
2 floors housing to avoid dust and dirt on the sensitive parts.
Cool system: Fan
Operating Environment：Indoor
Rated Voltage：AC230V ±10％,50HZ~60HZ
Dimensions: 193 x 215 x 136 mm
Laser Consumption: 50W max
Weight: 2.5 kg
The KUB Series from BoomtoneDJ benefit from the ATS Technology, to prevent dust and fog
inside the fixture. This advanced cooling system ensure full power of the LASER light for long
term.

16
Security Utilisation et dispositifs de sécurité de l’appareil.
In application of the European directive LVD n°2006/95/CE, this fixture has several
security systems.
-Led : This light in “ON” when the laser beam is operate.
-Key « Lock » : This key can be sued to control access to the laser beam radiation . If you
need to lock the lasrer function, and stop the laser radiation, turn this key to the “lock”
(RED) position.
For normal use, please use the “Un-lock” position ( green)
-INTERLOCK : Connector for external STOP security switch. If no switch connected, then
use the connector cover included in the package.
4- DIPSWITCHES
Automatic mode
X
X
Music control mode
X
DMX-512control mode (Adress Switch 1-9)
-
-
-
-
-
-
-
-
-

17
5- DMX Mode
When using a universal DMX controller to control the chain of units, you have to set DMX
address by Dip switches from 1 to 9.
For DMX control, select the DIP SWITCH 10 “ON”, and then select your DMX address with
DIP SWITCHES 1 to 9.
DMX Channels
Channel
DMX-512
value
Control content
CH1
Pattern controlling
0～41
Laser light off
42～83
DMX control mode
84～125
Automatic control mode
126～167
Line effect automatic control mode
168～209
Animation effect sound control mode
210～251
Automatic effect sound control mode
252～255
Manual control sound mode
CH2
Pattern selection
0～255
Pattern group A
CH3
Pattern selection
0～255
Pattern group B
CH4
Pattern rotation
0～127
Pattern rotation angle adjustment
128~191
Pattern rotation clockwise rotation(from slow
to fast)
192~255
Pattern rotation anti-clockwise rotation(from
slow to fast)

18
CH5
Pattern left and right
reverse rotation
0～127
Pattern left and right rotation angle selection
128~255
Pattern left and right reverse rotation speed
(from slow to fast)
CH6
Pattern up and down
reverse rotation
0～127
Pattern up and down rotation angle selection
128~255
Pattern up and down reverse rotation speed
adjustment(from slow to fast)
CH7
Pattern left and right
movement
0～127
Pattern left and right moving angle selection
128～255
Pattern left and right moving speed (from
slow to fast)
CH8
Pattern up and down
movement
0～127
Pattern up and down moving angle selection
128～255
Pattern up and down moving speed(from slow
to fast)
CH9
Pattern size
0～63
Pattern size adjustment
Pattern zooming
64～127
Pattern size zooming speed (from big to
small)
128～191
Pattern size zooming speed (from small to
big)
192～255
Pattern zooming (from slow to fast)
CH10
Pattern gradual drawing
0～255
Running gradual drawing effect(from slow to
fast)
CH11
Pattern controlling
0～127
Scanning speed adjustment
128~255
Running dot effect
CH12
Color selection
0~255
Laser color selection

19
1. If you are using a controller with 5 pins DMX output, you need to use a 5 to 3 pin
adapter-cable.
2. At last unit, the DMX cable has to be terminated with a terminator. Solder a 120 ohm
1/4W resistor between pin 2(DMX-) and pin 3(DMX+) into a 3-pin XLR-plug and plug
it in the DMX-output of the last unit.
3. Connect the unit together in a ‘daisy chain’ by XLR plug from the output of the unit
to the input of the next unit. The cable can not be branched or split to a ‘Y’ cable.
DMX512 is a very high-speed signal. Inadequate or damaged cables, solder joints or
corroded connectors can easily distort the signal and shut the system down.
4. Each lighting unit needs to have an address set to receive the data sent by the
controller. The address number is between 0-511 (usually 0 & 1 are equal to 1).
6. Troubleshooting
NEVER OPEN THE FIXTURE
There is no replacement part inside. Please contact your dealer for any
problem.
Following are a few common problems that may occur during operation. Here are some
suggestions for easy troubleshooting:
The fixture does not work, no light
oCheck the connection of power and main fuse.
oMeasure the mains voltage on the main connector.
Not responding to DMX controller
oDMX LED should be on. If not, check DMX connectors, cables to see if link
properly.
oIf the DMX LED is on and no response to the channel, check the address
settings and DMX polarity.
oIf you have intermittent DMX signal problems, check the pins on
connectors or on PCB of the fixture or the previous one.
oTry to use another DMX controller.
oCheck if the DMX cables run near or run alongside to high voltage cables
that may cause damage or interference to DMX interface circuit.
