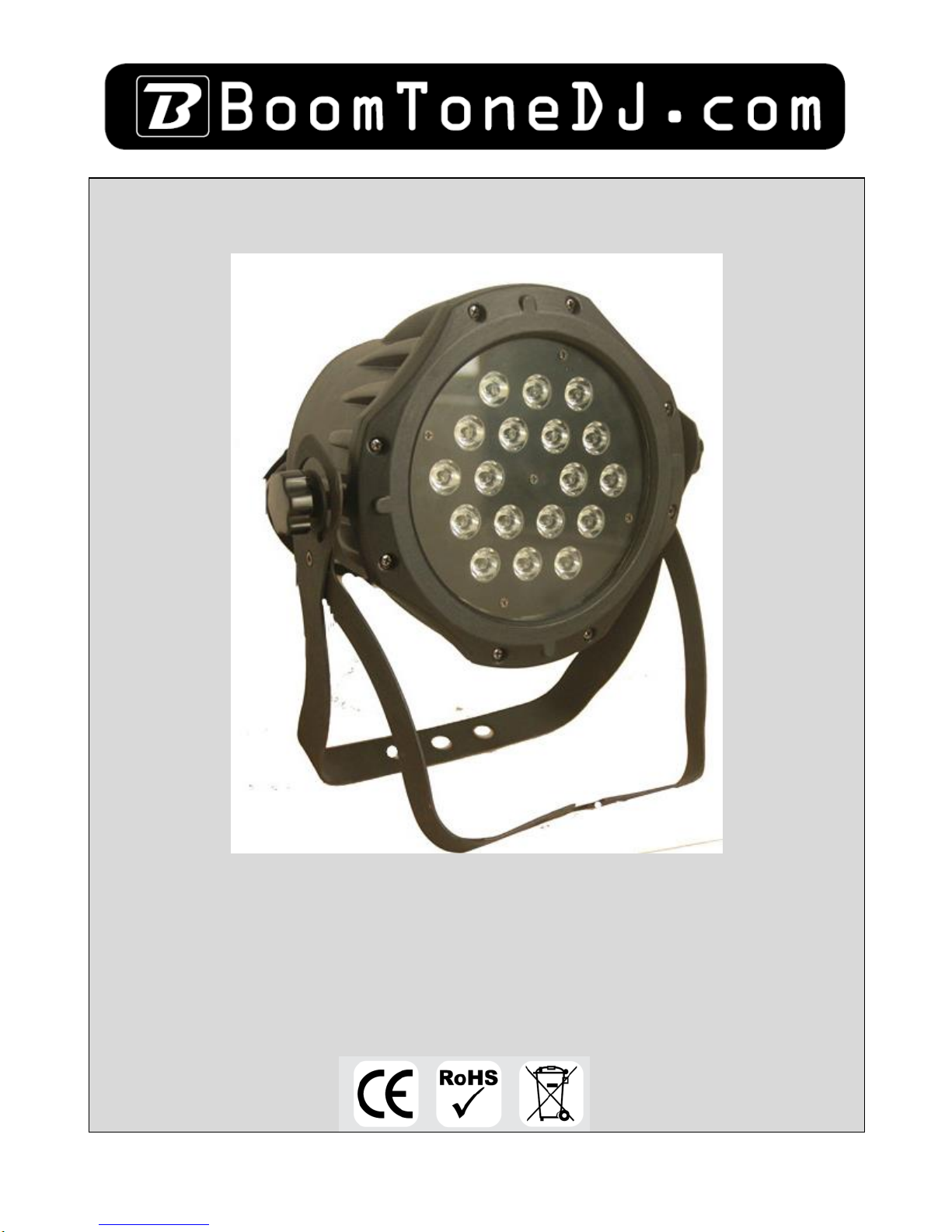

BoomToneDJ PAR IP 18 RGB 3 User manual

1
-PAR IP 18 RGB 3-
18 x LED 3W- RGB

2
MODE D’EMPLOI – USER MANUAL
Français
1- Instructions de sécurité
WARNING
Conservez ce manuel pour une future consultation. Si vous revendez cet appareil,
veillez à transmettre également ce manuel d’utilisation au nouvel acquéreur.
Déballez entièrement l’appareil ainsi que tous ses accessoires. Vérifiez qu’il n’y a
aucun dommage et que l’appareil se trouve en parfait état.
Il est important d’utiliser le câble d’alimentation secteur fourni (câble avec terre).
Toujours débrancher l’appareil avant une intervention technique ou avant son
entretien.
Température ambiante maximum pour un fonctionnement optimal de l’appareil :
40°C. Ne pas utiliser l’appareil si la température ambiante dépasse cette valeur.
En cas de problème de fonctionnement, arrêtez immédiatement l’appareil. Ne pas
essayer de le réparer soi-même. Contactez votre revendeur ou faites appel à un
réparateur spécialisé et agréé. Il n’y a aucune pièce remplaçable par l’utilisateur.
Ne pas brancher cet appareil sur un bloc de puissance variable type “ Dimmer pack”
Cet appareil peut être utilisé en milieu humide ou sous la pluie. Il ne peut en
revanche pas être immergé.
Ne pas regarder directement le faisceau lumineux.
Cet appareil PAR IP 18 RGB 3 doit être installé avec un crochet solide et de
dimension adéquate au poids supporté. L’appareil doit être vissé au crochet et serré
convenablement afin d’éviter toute chute due aux vibrations produites par la
machine en fonctionnement. L’accroche de l’appareil doit être sécurisée par une
élingue de sécurité. Assurez-vous également que la structure (ou point d’accroche)
peut supporter au moins 10X le poids de l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placé hors de
portée du public.
Avant d’utiliser votre matériel, nous vous recommandons de lire
l’ensemble des instructions de ce manuel.

3
2-Présentation du PAR IP 18 RGB 3
Ce projecteur BoomtoneDJ PAR IP 18 RGB 3 est un PAR à LED pouvant être utilisé
en milieu humide ou sous la pluie grâce à son indice de protection IP65.
Boutons :
1. MENU Pour accéder aux fonctions. Permet également de revenir en
arrière dans la navigation.
2. UP Navigation dans les menus vers le haut (ou en avant)
3. DOWN Navigation dans les menus vers le bas
4. ENTER Pour la validation et accès au menu
5. Témoin lumineux de présence de signal
Note:
(1)Si aucun bouton n’est utilisé, l’afficheur s’éteindra
automatiquement après 10 secondes. Appuyez sur n’importe quel
bouton pour le réactiver.
(2)Les paramètres sélectionnés sont automatiquement enregistrés
après 2 secondes.
6. Connecteur d’alimentation “IN”
7. Connecteur d’alimentation “OUT” pour le repiquage d’un autre PARSLIM.
8. DMX input: Pour la connexion du câble DMX d’arrivée ( type XLR 3 broches).
9. DMX output：Pour la connexion du câble DMX de sortie vers un autre appareil
DMX ( type XLR 3 broches).
3- Caractéristiques techniques
Alimentation ：AC100-240V 50/60Hz
Fusible：F3A/250V
Source lumineuse：18 x LED RGB 3W
Canaux DMX：6 canaux
Dimensions：L330×l230×H370mm
Poids brut：4 Kg

4
4-Modes de Fonctionnement
Sélection du Mode de fonctionnement
STAT
R000-R255
Ajustement de l’intensité des LEDs Rouges
G000-G255
Ajustement de l’intensité des LEDs Vertes
B000-B255
Ajustement de l’intensité des LEDs Bleues
S000-S255
Ajustement de la vitesse du stroboscope
AUTO
A00-A50
Mode Auto fondu de lent à rapide
A51-A99
Mode Auto sans transition de lent à rapide
SOUND
SOUND
Mode son
ADDR
A001-A512
Adressage DMX
A. Utilisation en modeAUTO ou SON avec fonction Maître/Esclave.
En MODE Maître /Esclave , le 1er PAR IP 18 RGB 3 commande les suivants. Ce mode est
très pratique lorsqu’il vous faut faire une installation rapide avec un résultat immédiat.
Les appareils suivants doivent être sélectionnés en « SLA ».
B. Mode DMX
Ce mode permet de contrôler votre PAR IP 18 RGB 3 avec un contrôleur DMX. Il faut
« adresser » chaque appareil de 1 à 512.
Appuyez sur MENU jusqu’à visualiser « Addr » puis A001 , appuyez sur ENTER , puis avec
les touches DOWN et UP , sélectionnez l’adresse DMX désirée . Appuyez sur ENTER pour
valider cette valeur

5
Protocole DMX:
Mode/Canal
Valeur
Fonction
1
LEDs Rouges
0-255
Rouge ( 0-OFF , 255-100% Rouge )
2
LEDs Vertes
0-255
Vert ( 0-OFF , 255-100% Vert )
3
LEDs Bleues
0-255
Bleu ( 0-OFF , 255-100% Bleu )
4
Intensité générale
0-255
Intensité 0 à 100%
5
Shutter, strobe:
0-255
Effet Strobe de lent à rapide
6
Rainbow:
0-127
Fondu enchainé de lent à rapide
28-255
Enchainement de couleurs de lent à rap.

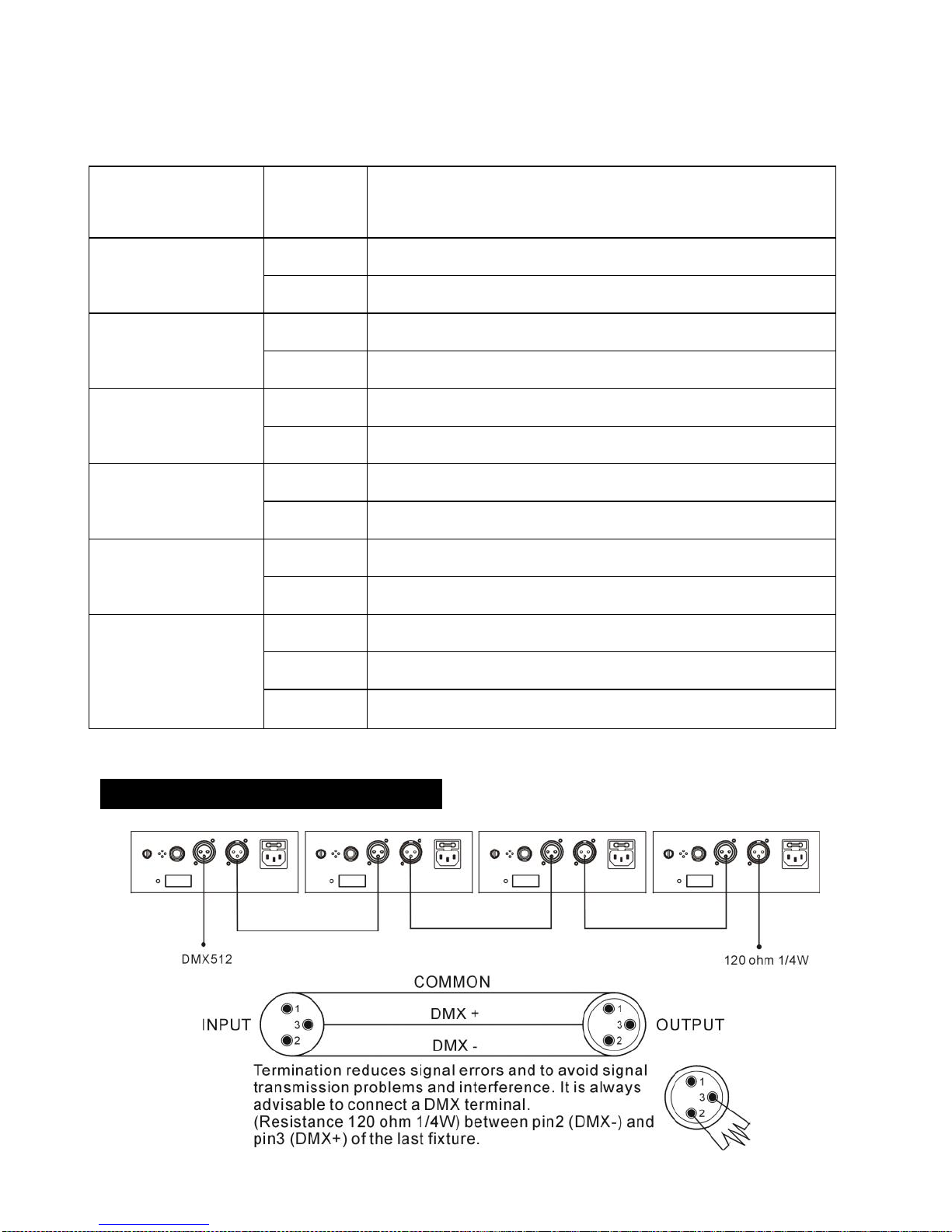

5. Mode DMX (Connexion DMX)

6
Si vous utilisez un contrôleur équipé d’une sortie DMX en XLR 5
points, vous devez vous procurer un adaptateur XLR 5 points/3 points.
Sur le dernier appareil de la chaine DMX, il est conseillé d’utiliser un
« bouchon DMX ». (une résistance de 120 Ohms 1/4W entre le pin
2(DMX-) et le pin 3(DMX+) placée dans un connecteur DMX mâle).
Connectez “ à la chaine” les appareils les uns après les autres : Sortie
DMX vers Entrée DMX de l’appareil suivant. Le câble DMX ne doit
JAMAIS être un câble en “Y”. La liaison DMX-512 transporte un
signal à haute vitesse. Les câbles utilisés pour cette liaison doivent être
de bonne qualité et en bon état.
Chaque appareil doit avoir une adresse DMX bien précise pour qu’il
puisse être contrôlé par le contrôleur DMX. ( voir tableau ci-dessus ).
6- Dépannage
Voici quelques suggestions si vous rencontrez des problèmes avec votre
appareil PAR IP 18 RGB 3.
L’appareil ne fonctionne pas du tout.
oVérifiez le cordon d’alimentation et le fusible.
oAssurez-vous que votre prise soit bien alimentée.
L’appareil ne répond pas ou pas correctement aux commandes
DMX.
oVérifiez vos câbles DMX
oVérifiez votre adressage DMX
oEssayez un autre contrôleur DMX
oVérifiez que vos câbles DMX ne passent pas à proximité de
câbles haute tension, ce qui pourrait créer des interférences.
Ne réagit pas au son
oVérifiez le mode de fonctionnement choisi
oVérifiez qu’il n’y a pas de câble DMX branché sur DMX IN
oTapotez directement sur le microphone pour tester sa
réactivité.

7
7- Entretien
Un nettoyage extérieur de l’appareil doit être fait régulièrement. Les lentilles doivent
être nettoyées pour une luminosité optimum. Si l’appareil est installé dans un
environnement poussiéreux ou avec de la fumée cet entretien régulier est très
important. Il est possible qu’un nettoyage des optiques par l’intérieur soit également
nécessaire. Débranchez l’appareil avant toute intervention !
Utilisez un chiffon propre avec très peu de liquide vitre. Toujours bien sécher les parties
nettoyées.

8
English
1- Safety Instructions
WARNING
Please keep this User Manual for future consultation. If you sell the fixture to
another user, be sure that they also receive this instruction booklet.
Unpack and check carefully there is no transportation damage before using the
fixture.
It’s important to ground the yellow/green conductor to earth in order to avoid
electric shock.
Disconnect main power before servicing and maintenance.
Maximum ambient temperature is Ta : 40°. Don’t operate it where the
temperature is higher than this.
In the event of serious operating problem, stop using the fixture immediately.
Never try to repair the fixture by yourself. Repairs carried out by unskilled
people can lead to damage or malfunction. Please contact the nearest
authorized technical assistance center. There are no user serviceable parts inside
the fixture.
Do not connect the device to any dimmer pack.
Do not look directly at the LED light beam while the fixture is on.
Do not touch any wire during operation.
The unit should be mounted via its screw holes on the bracket. Always ensure
that the unit is firmly fixed to avoid vibration and slipping while operating.
Always ensure that the structure to which you are attaching the unit is secure
and is able to support a weight of 10 times of the unit’s weight. Also always use
a safety cable that can hold 12 times of the weight of the unit when installing
the fixture.
The equipment must be fixed by professionals. And it must be fixed at a place
where is out of the touch of people and has no one pass by or under it.
Please read the instructions carefully which includes important
information about the installation, operation and maintenance.

9
2- Unit Description
The BoomtoneDJ PAR IP 18 RGB 3 is a fixture that can be used
under high humidity conditions and moist environments.
Buttons:
1. MENU To go forward in the selected functions or go back the last layer
menu
2. UP To go forward in the selected functions or increase parameters
3. DOWN To go backward in the selected functions or reduce parameters
4. ④ENTER To go into the next layer menu
5. ⑤Signal indicator light
In DMX or SLAVE mode, the Signal indicator light flashing when signals are
detected
6. Mains input：Connect to supply mains power.
7.Mains output：Connect to supply mains power for the next unit.
8. DMX input: For DMX512 link, use 3-pin XLR plug cable to input DMX signal.
9. DMX output：For DMX512 link, use 3-pin XLR plug cable to link the next unit.
Note: (1)In ten seconds, if no buttons to press, the LED display will be off.
Press any button to turn the display on again.
(2)After pressing a button, all the parameters will save automatically
after 2 seconds.
(3)No matter the item is in which program in which mode, once
detecting DMX or SLAVE signal, the program will jump into
DMX or SLAVE mode automatically. Then,if DMX/SLAVE
signal off, the program will return to the original mode .
3- Technical Specifications
Power supply：AC100-240V 50/60Hz
Fuse：F3A/250V
Power Supply：Input/output block
Light source：3 Watt RGB LEDs
Beam Angle: 45 degrees
Channel：6 DMX channels
Dimensions ：L330×W230×H370mm
Gross Weight：4 kg

10
4- Menu
STAT
R000-R255
Manual adjustment of red color from dark
to bright
G000-G255
Manual adjustment of green color from
dark to bright
B000-B255
Manual adjustment of blue color from dark
to bright
S000-S255
Manual adjustment of strobe from slow to
quick
AUTO
A00-A50
Full color gradual change from slow to
quick
A51-A99
Full color jump change from slow to quick
SOUND
SOUND
Sound control
ADDR
A001-A512
DMX control mode and set address
A. Master/Slave built-in program function.
By linking the units in master/slave connection, the first unit will control the other units
to give an automatic, sound activated, synchronized light show. This function is good
when you want an instant show. You have to set the first unit in Automatic, sound
activated mode. Its DMX input jack will have nothing plugged into it. The other units will
have to select ADDR , Their DMX cables plugged into the DMX input jacks (daisy chain)
and the slave led lights will constantly on.
B. By universal DMX controller
Using universal DMX controller to control the units, you have to set DMX address from 1
to 512 channel so that the units can receive DMX signal.
Press the MENU ,then find Addr ,press ENTER,when the 1 is showing on the display.
Pressing ENTER . Use DOWN and UP button change the DMX512 address.

11
DMX Protocole :
Mode/Channel
Value
Function
1
Red LED
0-255
Red ( 0-Black , 255-100% Red )
2
Green LED
0-255
Green ( 0-Black , 255-100% Green )
3
Blue LED
0-255
Blue ( 0-Black , 255-100% Blue )
4
Dimmer intensity:
0-255
Intensity 0 to 100%
5
Shutter, strobe:
0-255
Strobe effect slow to fast
6
Rainbow:
0-127
Cross fading colors from slow to fast
28-255
Jumping colors from slow to fast

12
5. DMX 512 Connection
The DMX 512 is widely used in intelligent lightings and with a maximum of 512 channels.
1. If you using a controller with 5 pins DMX output, you need to use a 5 to 3 pin adapter-cable.
2. At last unit, the DMX cable has to be terminated with a terminator. Solder a 120 ohm 1/4W
resistor between pin 2(DMX-) and pin 3(DMX+) into a 3-pin XLR-plug and plug it in the
DMX-output of the last unit.
3. Connect the unit together in a ‘daisy chain’ by XLR plug from the output of the unit to the
input of the next unit. The cable cannot be branched or split to a ‘Y’ cable. DMX512 is a very
high-speed signal. Inadequate or damaged cables, solder joints or corroded connectors can
easily distort the signal and shut down the system.
4. Each lighting unit needs to have an address set to receive the data sent by the controller. The
address number is between 0-511 (usually 0 & 1 are equal to 1).

13
6. Troubleshooting
Following are a few common problems that may occur during operation. Here are some
suggestions for easy troubleshooting:
The fixture does not work, no light
oCheck the connection of power and main fuse.
oMeasure the mains voltage on the main connector.
Not responding to DMX controller
oDMX LED should be on. If not, check DMX connectors, cables to see if link
properly.
oIf the DMX LED is on and no response to the channel, check the address
settings and DMX polarity.
oIf you have intermittent DMX signal problems, check the pins on
connectors or on PCB of the fixture or the previous one.
oTry to use another DMX controller.
oCheck if the DMX cables run near or run alongside to high voltage cables
that may cause damage or interference to DMX interface circuit.
Some fixtures don’t respond to the easy controller
oYou may have a break in the DMX cabling.
oCheck the LED for the response of the master/ slave mode signal.
No response to the sound
oMake sure the fixture does not receive DMX signal.
oCheck microphone to see if it is good by tapping the microphone.
7. Fixture Cleaning
The cleaning of internal must be carried out periodically to optimize light output.
Cleaning frequency depends on the environment in which the fixture operates: damp,
smoky or particularly dirty surrounding can cause greater accumulation of dirt on the
fixture’s optics.
Clean with soft cloth using normal glass cleaning fluid.
Always dry the parts carefully.
Clean the external optics at least every 20 days. Clean the internal optics at least every
30/60 days

14
