BoomToneDJ Slim PAR User manual

1
-Slim PAR-
18 x LED 3W- RGB
MODE D’EMPLOI – USER MANUAL

2
Français
1- Instructions de sécurité
WARNING
Conservez ce manuel pour une future consultation. Si vous revendez cet appareil,
veillez à transmettre également ce manuel d’utilisation au nouvel acquéreur.
Déballez entièrement l’appareil ainsi que tous ses accessoires. Vérifiez qu’il n’y a
aucun dommage et que l’appareil se trouve en parfait état.
Il est important d’utiliser le câble d’alimentation secteur fourni (câble avec terre).
Toujours débrancher l’appareil avant une intervention technique ou avant son
entretien.
Température ambiante maximum pour un fonctionnement optimal de l’appareil :
40°C. Ne pas utiliser l’appareil si la température ambiante dépasse cette valeur.
En cas de problème de fonctionnement, arrêtez immédiatement l’appareil. Ne pas
essayer de le réparer soi-même. Contactez votre revendeur ou faites appel à un
réparateur spécialisé et agréé. Il n’y a aucune pièce remplaçable par l’utilisateur.
Ne pas brancher cet appareil sur un bloc de puissance variable type “ Dimmer pack”
Afin de réduire et d’éviter tout risque d’électrocution ou d’incendie, ne pas utiliser
cet appareil dans un milieu humide ou sous la pluie.
Ne pas regarder directement le faisceau lumineux.
Cet appareil Slim PAR 18tri3 doit être installé avec un crochet solide et de
dimension adéquate au poids supporté. L’appareil doit être vissé au crochet et serré
convenablement afin d’éviter toute chute due aux vibrations produites par la
machine en fonctionnement. L’accroche de l’appareil doit être sécurisée par une
élingue de sécurité. Assurez-vous également que la structure (ou point d’accroche)
peut supporter au moins 10X le poids de l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placé hors de
portée du public.
Avant d’utiliser votre matériel, nous vous recommandons de lire
l’ensemble des instructions de ce manuel.

3
1- Présentation du SlimPAR-18tri3
-6-&-7- Connecteurs d’alimentation :
IN: Connectez votre cordon secteur fourni.
OUT: Connectez le SlimPAR suivant grâce à cette sortie . Câble non fourni.
-9- DMX output: Pour la connexion du câble DMX de sortie ( vers un autre appareil DMX)
( type XLR 3 Broches).
-8- DMX input: Pour la connexion du câble DMX d’arrivée ( type XLR 3 Broches)

4

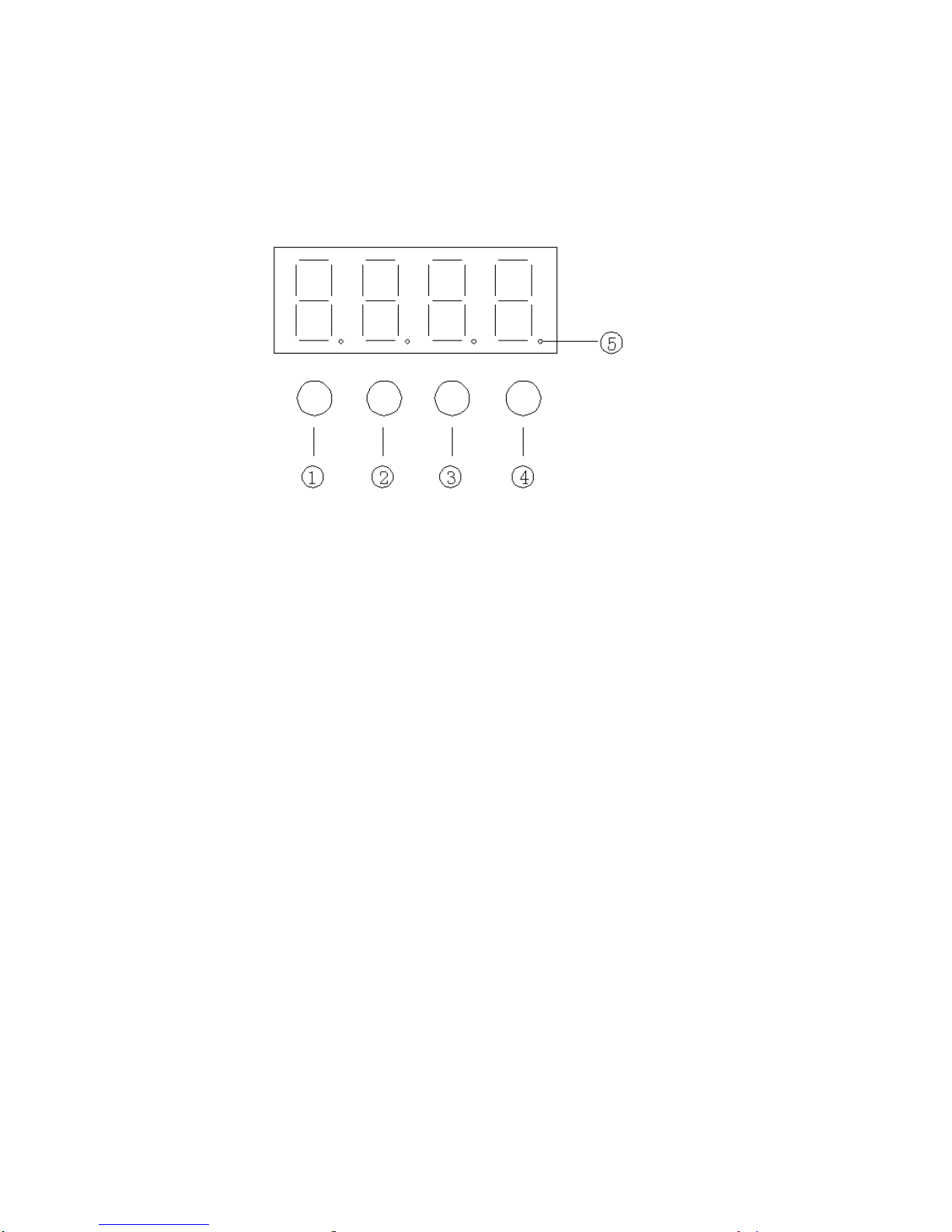

Boutons :
① MENU Sélection des fonctions et programmes
② UP Navigation vers le haut
③ DOWN Navigation vers le bas
④ ENTER Pour accéder au niveau supérieur dans les menus
⑤Témoin lumineux de détection de signal DMX
Note:
(1)L’afficheur s’éteint automatiquement après quelques seconds si
aucune touche n’est pressée. Appuyez sur n’importe quelle touche
pour le rallumer.
(2)Les données et sélections sont automatiquement enregistrées après
2 secondes.

5
2- Caractéristiques techniques
SLIM PAR avec 18pcs de LED TRI 3W très haute luminosité
•Alimentation：AC100-240V 50/60Hz
•Fusible：F3A/250V
•Consommation électrique：54W
•Source lumineuse：18pcs 3W LED TRI
•Angle du faisceau lumineux : 45 degrés
•Canaux DMX：3,5,7 canaux sélectionnables
•Dimensions：L260×W260×H135mm
•poids：2.3kg
•Programmes internes
•Programmes internes actives par le son grâce au micro
•Télécommande infra-rouge en option – non incluse

6
3-Modes de Fonctionnement
Sélection du Mode de fonctionnement

7
A. Utilisation en mode AUTO ou SON avec fonction Maître/Esclave.
En MODE Maître /Esclave , le 1er SlimPAR18tri3 commande les suivants. Ce mode est
très pratique lorsqu’il vous faut faire une installation rapide avec un résultat immédiat.
Les appareils suivants doivent être sélectionnés en « SLAV ».
Exemple de Sélection : Mode SON avec couleur ROUGE uniquement.
MENU
« MAnU »/ ENTER /r255/ENTER Rouge à 255 ( valeur Max)
DOWN
« G00 0 »/ ENTER Green ( Vert) à O ( valeur Min)
DOWN
« b000 »/ ENTER Bleu à 0 ( Valeur Min)
Puis,
MENU
Avec les touches DOWN & UP , naviguez jusqu’à « SOUn » / ENTER
Avec les touches DOWN & UP , choisissez « Sd-1 à Sd-3 »
Puis ENTER
Avec les touches DOWN & UP , choisissez « SP-1 à SP-8 » ( pour ajuster la sensibilité du
micro)
Puis ENTER
NOTE IMPORTAN TE : Les modes de fonctionnement « SOUn » , « Auto » , … n’utiliseront
que les couleurs qui ont une valeur différente de 000. Les couleurs à 000 ne seront pas
visibles dans ces modes de fonctionnement.
Pour changer ces valeurs : MENU / « MAnU »

8
B. Mode DMX
Ce mode permet de contrôler votre SLIM PAR 18 Tri3 avec un contrôleur DMX. Il Faut
« adresser » chaque appareil de 1 à 512.
Appuyez sur MENU jusqu’à visualiser A001 , appuyez sur ENTER , puis avec les touches
DOWN et UP , sélectionnez l’adresse DMX désirée . Appuyez sur ENTER pour valider cette
valeur, puis restez appuyé sur MENU pour enregistrer sinon attendez 8 sec. ,
l’enregistrement se fera automatiquement.
Mode 3 canaux DMX:
Channel Value Function
CH1 0-255 RED dimmer
CH2 0-255 GREEN dimmer
CH3 0-255 BLUE dimmer

9
Mode 5 canaux DMX
Channel Value Function
CH1 0-255 RED dimmer
CH2 0-255 GREEN dimmer
CH3 0-255 BLUE dimmer
CH4 0-255 Master dimmer
CH5
0-6 Dimmer mode
7-65 Slow to fast strobe
66-69 None
70-128 Pulse strobe from slow to fast
129-132 None
133-191 Strobe fading in from slow to fast
192-195 None
196-255 Strobe fading out from slow to fast

10
Mode 7 canaux DMX :
Channel
Value
Function
CH1
0-255 RED dimmer
CH2
0-255 GREEN dimmer
CH3
0-255 BLUE dimmer
CH4
0-255 Master dimmer
CH5
(CH7<60)
0-6
Dimmer mode
7-65
Slow to fast strobe
66-69
None
70-128
Pulse strobe from slow to
fast
129-132
None
133-191
Strobe fading in from slow
to fast
192-195
None
196-255
Strobe fading out from slow
to fast
CH5
(CH7>=60) 0-255
In calling program mode,
running speed from slow to
fast
CH6
（
In static color
mode）
0-255 Static color select
CH6
(In hop change
mode)
0-255 Strobe from slow to fast
CH7
0-59
Dimmer mode
60-119
Calling static color mode
120-179
Calling hop change mode
180-239
Calling gradual change
mode
240-255
Calling sound active
mode

11
Mode DMX (Connexion DMX)
Si vous utilisez un contrôleur équipé d’une sortie DMX en XLR 5 points, vous devez
vous procurer un adaptateur XLR 5 points/3 points.
Sur le dernier appareil de la chaine DMX, il est conseillé d’utiliser un « bouchon
DMX ». (une résistance de 120 Ohms 1/4W entre le pin 2(DMX-) et le pin 3(DMX+)
placée dans un connecteur DMX mâle).
Connectez “ à la chaine” les appareils les uns après les autres : Sortie DMX vers
Entrée DMX de l’appareil suivant. Le câble DMX ne doit JAMAIS être un câble en “Y”.
La liaison DMX-512 transporte un signal à haute vitesse. Les câbles utilisés pour
cette liaison doivent être de bonne qualité et en bon état.
Chaque appareil doit avoir une adresse DMX bien précise pour qu’il puisse être
contrôlé par le contrôleur DMX.

12
5- Dépannage
Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil
SlimPAR18tri3.
•L’appareil ne fonctionne pas du tout.
oVérifiez le cordon d’alimentation et le fusible.
oAssurez-vous que votre prise soit bien alimentée.
•L’appareil ne répond pas ou pas correctement aux commandes DMX.
oVérifiez vos câbles DMX
oVérifiez votre adressage DMX
oEssayez un autre contrôleur DMX
oVérifiez que vos câbles DMX ne passent pas à proximité de câbles haute
tension, ce qui pourrait créer des interférences.
•Ne réagit pas au son
oVérifiez le mode de fonctionnement choisi
oVérifiez qu’il n’y a pas de câble DMX branché sur DMX IN
oTapotez directement sur le microphone pour tester sa réactivité.
6- Entretien
Un nettoyage extérieur de l’appareil doit être fait régulièrement. Les lentilles doivent
être nettoyées pour une luminosité optimum. Si l’appareil est installé dans un
environnement poussiéreux ou avec de la fumée cet entretien régulier est très
important. Il est possible qu’un nettoyage des optiques par l’intérieur soit également
nécessaire. Débranchez l’appareil avant toute intervention !
Utilisez un chiffon propre avec très peu de liquide vitre. Toujours bien sécher les parties
nettoyées.

13
English
1- Safety Instructions
WARNING
•Please keep this User Manual for future consultation. If you sell the fixture to
another user, be sure that they also receive this instruction booklet.
•Unpack and check carefully there is no transportation damage before using the
fixture.
•It’s important to ground the yellow/green conductor to earth in order to avoid
electric shock.
•Disconnect main power before servicing and maintenance.
•Maximum ambient temperature is Ta : 40℃. Don’t operate it where the
temperature is higher than this.
•In the event of serious operating problem, stop using the fixture immediately.
Never try to repair the fixture by yourself. Repairs carried out by unskilled
people can lead to damage or malfunction. Please contact the nearest
authorized technical assistance center. There are no user serviceable parts inside
the fixture.
•Do not connect the device to any dimmer pack.
•To prevent or reduce the risk of electrical shock or fire, do not expose the fixture
to rain or moisture.
•Do not look directly at the LED light beam while the fixture is on.
•Do not touch any wire during operation.
•The unit should be mounted via its screw holes on the bracket. Always ensure
that the unit is firmly fixed to avoid vibration and slipping while operating.
Always ensure that the structure to which you are attaching the unit is secure
and is able to support a weight of 10 times of the unit’s weight. Also always use
a safety cable that can hold 12 times of the weight of the unit when installing
the fixture.
•The equipment must be fixed by professionals. And it must be fixed at a place
where is out of the touch of people and has no one pass by or under it.
Please read the instructions carefully which includes important information
about the installation, operation and maintenance.

14
2- Unit Description

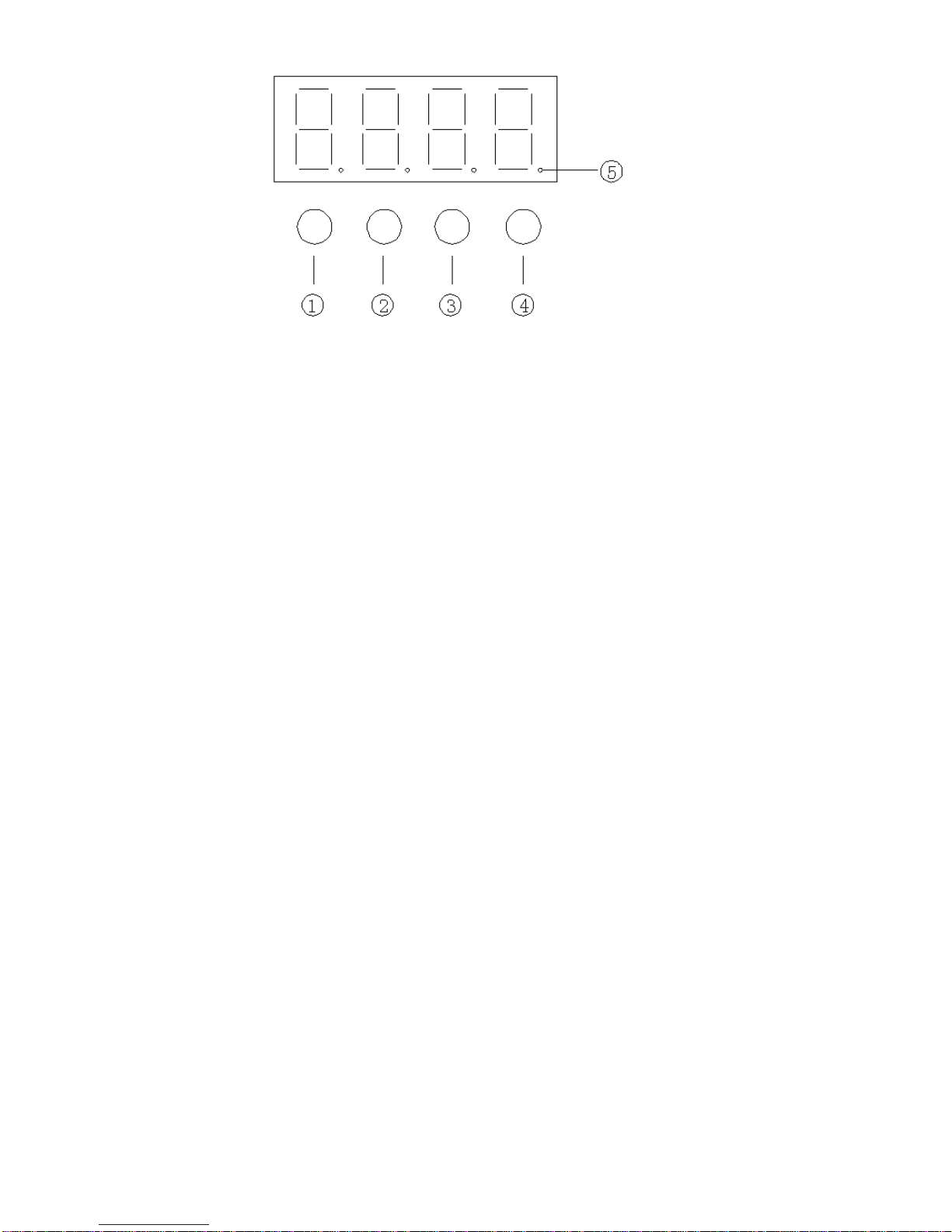

Button:
1. ①M ENU To go forward in the selected functions or go back the last
layer menu
2. ②UP To go forward in the selected functions or increase
parameters
3. ③DOW N To go backward in the selected functions or reduce
parameters
4. ④ENTER To go into the next layer menu
5. ⑤Signal indicatorlight
In DMX or SLAVE mode, the Signal indicator light flashing when signals are
detected
Note:
(1)In ten seconds, if no buttons to press, the LED display will be off. Press any button
to turn the display on again.
(2)After pressing a button, all the parameters will save automatically after 2 seconds .
(3)No matter the item is in which program in which mode, once detecting DMX or
SLAVE signal, the program will jump into DMX or SLAVE mode automatically.
Then,if DMX/SLAVE signal off, the program will return to the original mode .

15
⑥Mains input
：
Connect to supply mains power.
⑦Mains output
：
Connect to supply mains power for the next unit.
⑧DMX input:For DMX512 link, use 3-pin XLR plug cable to input DMX signal.
⑨DMX output
：
For DMX512 link, use 3-pin XLR plug cable to link the next
unit.
Button:
① MENU To go forward select menu or go back the last level menu
② UP To go forward select menu or increase parameters
③ DOWN To go backward select menu or reduce parameters
④ ENTER Go into the next level menu
⑤Signal indicator light
In DMX or SLAVE mode, if detected signals, the
Signal indicator light flashing
Note:
(1)In a period of time, if has not been buttons to press, the LED display
will disappear. Press any button to turn the display on again.
(2)Whenever there is a button press, delay 2 seconds will automatically
to save all the parameters.
(3)No matter what the program in which a mode, as long as test to
DMX/SLAVE signal, and the program jump into DMX/SLAVE
mode. Since then, if detect no DMX/SLAVE signal, and the program
will automatically return to the original mode.

16
3- Technical Specifications
LED FLAT TRI18 LED PAR With 18pcs 3W TRI color high brightness LEDs
•power supply：AC100-240V 50/60Hz
•fuse：F3A/250V
•Power consumption：54W
•Power Supply：IEC Input/output block
•light source：18pcs 3W TRI color high brightness LEDs
•Beam Angle: 45 degrees
•channel：3,5,7 DMX channels selectable
•Dimension：L260×W260×H135mm
•Weight：2.3kg
•Functions
•Built-in automated programs via stand alone mode by Function Button.
•Built-in sound activated programs via sound activated by Function
Button Individual
•control of red, green and blue LEDs
•0—100% strobe; 0—100% dimmer via DMX mode
•Color gradual change/color jump change
•Optional IR remote control

17
4- Function MODE
A. By Master/slave Built-in Preprogrammed Function
By linking the units in master/slave connection, the first unit will control the other units to give an
automatic, sound activated, synchronized light show. This function is good when you want an
instant show. You have to set the first unit in Automatic,sound activated mode . Its DMX input jack
will have nothing plugged into it. The other units will have to select SLAV , Their DMX cables
plugged into the DMX input jacks (daisy chain) and the slave led lights will constantly on.
Black out

18
B. By universal DMX controller
Using universal DMX controller to control the units, you have to set DMX address from 1 to 512
channel so that the units can receive DMX signal.
Press the MENU ,then find Addr ,press ENTER,when the 1is showing on the display. Pressing
ENTER . Use DOWN and UP button change the DMX512 address. Once the address has been
selected, press ENTER button and then Press and Keep MENU button or storing automatically 8
seconds later. To go back to the functions without any change press the MENU button again.
3 channels Mode:
5 channels Mode:
Channel Value Function
CH1 0-255 RED dimmer
CH2 0-255 GREEN dimmer
CH3 0-255 BLUE dimmer
Channel Value Function
CH1 0-255 RED dimmer
CH2 0-255 GREEN dimmer
CH3 0-255 BLUE dimmer
CH4 0-255 Master dimmer
CH5
0-6 Dimmer mode
7-65 Slow to fast strobe
66-69 None
70-128 Pulse strobe from slow to fast
129-132 None
133-191 Strobe fading in from slow to fast
192-195 None
196-255 Strobe fading out from slow to fast

19
7 channels Mode:
Channel
Value
Function
CH1
0-255
RED dimmer
CH2
0-255 GREEN dimmer
CH3
0-255 BLUE dimmer
CH4
0-255 Master dimmer
CH5
(CH7<60)
0-6 Dimmer mode
7-65
Slow to fast strobe
66-69 None
70-128 Pulse strobe from slow to fast
129-132 None
133-191
Strobe fading in from slow to
fast
192-195
None
196-255
Strobe fading out from slow
to fast
CH5
(CH7>=60) 0-255
In calling program mode,
running speed from slow to
fast
CH6
（
In static color
mode）
0-255 Static color select
CH6
(In hop change
mode)
0-255 Strobe from slow to fast
CH7
0-59
Dimmer mode
60-119 Calling static color mode
120-179
Calling hop change mode
180-239 Calling gradual change mode
240-255
Calling sound active
mode

20

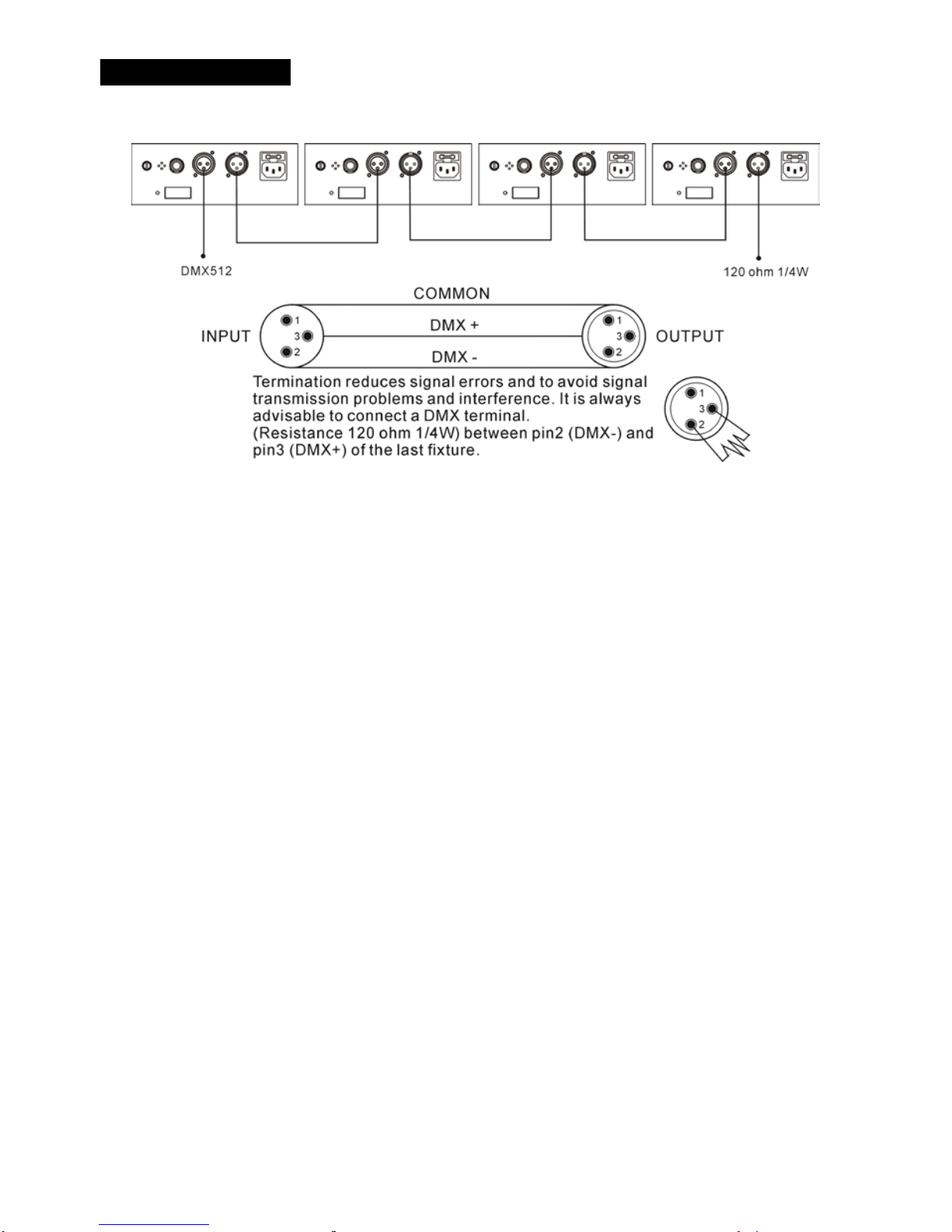

DMX 512 Connection
The DMX 512 is widely used in intelligent lightings and with a maximum of 512 channels.
1. If you using a controller with 5 pins DMX output, you need to use a 5 to 3 pin adapter-cable.
2. At last unit, the DMX cable has
to be terminated with a terminator. Solder a 120 ohm 1/4W
resistor between pin 2(DMX-) and pin 3(DMX+) into a 3-pin XLR-plug and plug it in the
DMX-output of the last unit.
3. Connect the unit together in a ‘daisy chain’ by XLR plug from the output of the unit to the
input of the next unit. The cable cannot be branched or split to a ‘Y’ cable. DMX512 is a very
high-speed signal. Inadequate or damaged cables, solder joints or corroded connectors can
easily distort the signal and shut down the system.
4. Each lighting unit needs to have an address set to receive the data sent by the controller. The
address number is between 0-511 (usually 0 & 1 are equal to 1).
