Sicherheitshinweise
SämtlicheAnweisungensind
zu lesen und zu beachten,
um mit dem Messwerkzeug
gefahrlos und sicher zu ar-
beiten. Wenn das Messwerk-
zeug nicht entsprechend den vorliegenden Anweisungen
verwendet wird, können die integrierten Schutzvorkeh-
rungenimMesswerkzeugbeeinträchtigtwerden.Machen
SieWarnschilderamMesswerkzeugniemalsunkenntlich.
BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF UND GE-
BEN SIE SIE BEI WEITERGABE DES MESSWERKZEUGS
MIT.
Vorsicht – wenn andere als die hier angegebenen Be-
dienungs- oder Justiereinrichtungen benutzt oder an-
dere Verfahrensweisen ausgeführt werden, kann dies
zu gefährlicher Strahlungsexposition führen.
Das Messwerkzeug wird mit einem Warnschild ausge-
liefert (in der Darstellung des Messwerkzeugs auf der
Grafikseite mit Nummer 20 gekennzeichnet).
Ist der Text des Warnschildes nicht in Ihrer Landes-
sprache, dann überkleben Sie ihn vor der ersten Inbe-
triebnahme mit dem mitgelieferten Aufkleber in Ihrer
Landessprache.
Richten Sie den Laserstrahl nicht auf
Personen oder Tiere und blicken Sie
nicht selbst in den direkten oder reflek-
tierten Laserstrahl. Dadurch können Sie
Personen blenden, Unfälle verursachen
oder das Auge schädigen.
Falls Laserstrahlung ins Auge trifft, sind die Augen be-
wusst zu schließen und der Kopf sofort aus dem Strahl
zu bewegen.
Nehmen Sie keine Änderungen an der Lasereinrich-
tung vor.
Verwenden Sie die Laser-Sichtbrille nicht als Schutz-
brille. Die Laser-Sichtbrille dient zum besseren Erkennen
des Laserstrahls, sie schützt jedoch nicht vor der Laser-
strahlung.
Verwenden Sie die Laser-Sichtbrille nicht als Sonnen-
brille oder im Straßenverkehr. Die Laser-Sichtbrille bie-
tet keinen vollständigen UV-Schutz und vermindert die
Farbwahrnehmung.
Lassen Sie das Messwerkzeug von qualifiziertem Fach-
personal und nur mit Original-Ersatzteilen reparieren.
Damit wird sichergestellt, dass die Sicherheit des Mess-
werkzeuges erhalten bleibt.
LassenSie Kinder dasLaser-Messwerkzeugnichtunbe-
aufsichtigt benutzen. Sie könnten unbeabsichtigt Perso-
nen blenden.
Arbeiten Sie mit dem Messwerkzeug nicht in explosi-
onsgefährdeter Umgebung, in der sich brennbare Flüs-
sigkeiten, Gase oder Stäube befinden. Im Messwerk-
zeug können Funkenerzeugt werden, die den Staub oder
die Dämpfe entzünden.
SchützenSie dasMesswerkzeugvor Hitze,z. B.
auch vor dauernder Sonneneinstrahlung, Feu-
er, Wasser und Feuchtigkeit. Es besteht Explo-
sionsgefahr.
Bei Beschädigung und unsachgemäßem Gebrauch des
Akkuskönnen Dämpfeaustreten.Führen Sie Frischluft
zu und suchen Sie bei Beschwerden einen Arzt auf. Die
Dämpfe können die Atemwege reizen.
Sicherheitshinweise für Ladegeräte
 Dieses Ladegerät ist nicht vorgese-
henfürdieBenutzungdurchKinder
und Personen mit eingeschränkten
physischen, sensorischen oder
geistigen Fähigkeiten oder man-
gelnder Erfahrung und Wissen. Die-
ses Ladegerät kann von Kindern ab
8 Jahren und Personen mit einge-
schränkten physischen, sensori-
schen oder geistigen Fähigkeiten
oder mangelnder Erfahrung und
Wissen benutzt werden, wenn sie
durch eine für ihre Sicherheit ver-
antwortliche Person beaufsichtigt
werdenodervondieserimsicheren
Umgang mit dem Ladegerät einge-
wiesen worden sind und die damit
verbundenen Gefahren verstehen.
Andernfalls besteht die Gefahr von
Fehlbedienung und Verletzungen.
 Beaufsichtigen Sie Kinder bei Be-
nutzung, Reinigung und Wartung.
OBJ_BUCH-1347-007.book Page 8 Tuesday, December 15, 2015 8:36 AM

Deutsch | 9
Bosch Power Tools 1 609 92A 25S | (15.12.15)
Damitwirdsichergestellt,dassKinder
nicht mit dem Ladegerät spielen.
 Laden Sie nur Bosch Li-Ion-Akkus
ab einer Kapazität von 1,25 Ah (ab
1 Akkuzellen). Die Akkuspannung
muss zur Akku-Ladespannung des
Ladegerätes passen. Laden Sie kei-
ne nicht wiederaufladbaren Batte-
rien. Ansonsten besteht Brand- und
Explosionsgefahr.
HaltenSiedas LadegerätvonRegen oder Nässe
fern. Das Eindringen von Wasser in ein Ladegerät
erhöht das Risiko eines elektrischen Schlages.
Laden Sie das Elektrowerkzeug nur mit dem mitgelie-
ferten Ladegerät.
Halten Sie das Ladegerät sauber. Durch Verschmutzung
besteht die Gefahr eines elektrischen Schlages.
Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel
und Stecker. Benutzen Sie das Ladegerät nicht, sofern
Sie Schäden feststellen. Öffnen Sie das Ladegerät
nicht selbst und lassen Sie es nur von qualifiziertem
Fachpersonal und nur mit Original-Ersatzteilen repa-
rieren. Beschädigte Ladegeräte, Kabel und Stecker erhö-
hen das Risiko eines elektrischen Schlages.
Betreiben Sie das Ladegerät nicht auf leicht brennba-
rem Untergrund (z.B. Papier, Textilien etc.) bzw. in
brennbarer Umgebung. Wegen der beim Laden auftre-
tenden Erwärmung des Ladegerätes besteht Brandgefahr.
Produkt- und Leistungsbeschreibung
Bitte klappen Sie die Ausklappseite mit der Darstellung des
Messwerkzeugs auf, und lassen Sie diese Seite aufgeklappt,
während Sie die Betriebsanleitung lesen.
Bestimmungsgemäßer Gebrauch
Das Messwerkzeug ist bestimmt zum Messen von Entfernun-
gen, Längen, Höhen, Abständen,Neigungen und zum Berech-
nen von Flächen und Volumina. Das Messwerkzeug ist geeig-
net zum Messen im Innen- und Außenbereich.
Technische Daten
Digitaler Laser-Entfernungsmesser GLM 80 GLM80+R60
Sachnummer 3 601 K72 3.. 3 601 K72 3..
Entfernungsmessung
Messbereich (typisch) 0,05–80 mA) 0,05–80 mA)
Messbereich (typisch, ungünstige Bedingungen) 45 mB) 45 mB)
Messgenauigkeit (typisch) ±1,5mmA) ±1,5mmA)
Messgenauigkeit (typisch, ungünstige Bedingungen) ±2,5mmB) ±2,5mmB)
Kleinste Anzeigeneinheit 0,1 mm 0,1 mm
Indirekte Entfernungsmessung und Libelle
Messbereich –60° – +60° –60° – +60°
Neigungsmessung
Messbereich 0°–360°(4x90°)C) 0°–360°(4x90°)C)
Messgenauigkeit (typisch) 0,2° D)F) ±0,2°D)F)
Kleinste Anzeigeneinheit 0,1° 0,1°
Allgemein
Betriebstemperatur –10 °C...+50 °CE) –10°C...+50°C
E)
Lagertemperatur –20°C...+50°C –20°C...+50°C
Zulässiger Ladetemperaturbereich +5 °C...+40 °C +5 °C...+40 °C
Relative Luftfeuchte max. 90 % 90 %
Laserklasse 22
Lasertyp 635 nm, <1 mW 635 nm, <1 mW
Durchmesser Laserstrahl (bei 25 °C) ca.
– in 10 m Entfernung
– in 80 m Entfernung 6mm
F)
48 mmF) 6mm
F)
48 mmF)
Einstellgenauigkeit des Lasers zum Gehäuse ca.
–vertikal
– horizontal ±2 mm/mG)
±10 mm/mG) ±2mm/mG) ±10mm/mG)
OBJ_BUCH-1347-007.book Page 9 Tuesday, December 15, 2015 8:36 AM

10 | Deutsch
1 609 92A 25S | (15.12.15) Bosch Power Tools
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Messwerkzeugs auf der Grafiksei-
te.
1Display
2Taste Messen
3Taste Neigungsmessung / Kalibrierung**
4Taste Funktionswechsel / Grundeinstellungen **
5Minustaste
6Taste Ergebnis / Timerfunktion **
7Taste Messwertliste / Speicherung Konstante**
8Speicher-Löschtaste / Ein-Aus-Taste **
9Anschlagstift
10 Taste Wahl der Bezugsebene
11 Plustaste
12 Taste für Längen-, Flächen- und Volumenmessung
13 Abdeckung Ladebuchse
14 Buchse für Ladestecker
15 Aufnahme Tragschlaufe
16 Ausgang Laserstrahlung
17 Empfangslinse
18 Seriennummer
19 1/4"-Gewinde
20 Laser-Warnschild
21 Ladestecker
22 Ladegerät
23 Schutztasche
24 Messschiene
25 Verriegelungshebel Messschiene
26 Stativ*
Abschaltautomatik nach ca.
–Laser
– Messwerkzeug (ohne Messung) 20 s
5min 20 s 5min
Gewicht entsprechend EPTA-Procedure 01:2014 0,14 kg 0,14 kg
Maße 51 x 111 x 30 mm 51 x 111 x 30 mm
Schutzart IP 54 (staub- und spritzwas-
sergeschützt) IP 54 (staub- und spritzwas- sergeschützt)
Messschiene
Sachnummer – 3 601 K79 000
Maße – 58 x 610 x 30 mm
Akku Li-Ionen Li-Ionen
Nennspannung 3,7 V 3,7 V
Kapazität 1,25 Ah 1,25 Ah
Anzahl der Akkuzellen 11
Einzelmessungen pro Akkuladung ca. 25000H) 25000H)
Ladegerät
Sachnummer 2 609 120 4.. 2 609 120 4..
Ladezeit ca.3 h ca.3 h
Akku-Ladespannung 5,0 V 5,0 V
Ladestrom 500 mA 500 mA
Schutzklasse /II /II
Digitaler Laser-Entfernungsmesser GLM 80 GLM80+R60
A) Bei Messung ab Hinterkante des Messwerkzeugs, 100 % Reflexionsvermögen des Ziels (z.B. eine weiß gestrichene Wand), schwacher Hintergrund-
beleuchtung und 25 °C Betriebstemperatur. Zusätzlich ist mit einem Einfluss von ±0,05 mm/m zu rechnen.
B) Bei Messung ab Hinterkante des Messwerkzeugs, 10 – 100 % Reflexionsvermögen des Ziels, starker Hintergrundbeleuchtung und – 10 °C bis
+50 °C Betriebstemperatur. Zusätzlichist mit einem Einfluss von ±0,29 mm/m zu rechnen.
C) Bei Messungen mit Referenz Geräterückseite beträgt der max. Messbereich ±60°
D) Nach Kalibrierung bei 0 ° und 90 ° bei einem zusätzlichen Steigungsfehler von max. ±0,01 °/Grad bis 45 °.
E) In der Funktion Dauermessung beträgt die max. Betriebstemperatur +40 °C.
F) Die Breite der Laserlinie ist abhängig von der Oberflächenbeschaffenheit und von Umgebungsbedingungen.
G) bei 25 °C
H) Bei neuem und geladenem Akku ohne Displaybeleuchtung und Ton.
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Ladegerätes. Die Handelsbezeichnungen einzelner Ladegeräte können variieren.
Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 18 auf dem Typenschild.
OBJ_BUCH-1347-007.book Page 10 Tuesday, December 15, 2015 8:36 AM

Deutsch | 11
Bosch Power Tools 1 609 92A 25S | (15.12.15)
27 Laser-Sichtbrille*
28 Laser-Zieltafel*
* Abgebildetes oder beschriebenes Zubehör gehört nicht zum
Standard-Lieferumfang.
**Tastegedrückthaltenzum Aufrufen dererweitertenFunktionen.
Anzeigenelemente
aMesswertzeilen
bFehleranzeige „ERROR“
cErgebniszeile
dDigitale Libelle / Position Messwertlisteneintrag
eIndikator Messwertliste
fMessfunktionen
gAkku-Ladezustandsanzeige
hLaser eingeschaltet
iBezugsebene der Messung
jTemperaturwarnung
Montage
Akku laden
Benutzen Sie kein anderes Ladegerät. Das mitgelieferte
Ladegerät ist auf den in Ihr Messwerkzeug eingebauten Li-
Ionen-Akku abgestimmt.
Beachten Sie die Netzspannung! Die Spannung der
Stromquelle muss mit den Angaben auf dem Typenschild
des Ladegerätes übereinstimmen.
Hinweis:Der Akku wird teilgeladen ausgeliefert. Um die volle
Leistung des Akkus zu gewährleisten, laden Sie vor dem ers-
ten Einsatz den Akku vollständig im Ladegerät auf.
Der Li-Ionen-Akku kann jederzeitaufgeladen werden, ohne
die Lebensdauer zu verkürzen. Eine Unterbrechung des Lade-
vorganges schädigt den Akku nicht.
Blinkt das untere Segment der Akku-Ladezustandsanzeige g,
können nur noch wenige Messungen durchgeführt werden.
Laden Sie den Akku auf.
Der Ladevorgang beginnt, sobald der Netzstecker des Lade-
gerätes in die Steckdose und der Ladestecker 21 in die Buch-
se 14 gesteckt wird.
Die Akku-Ladezustandsanzeige gzeigt den Ladefortschritt
an. Beim Ladevorgang blinken die Segmente nacheinander
auf. Werden alle Segmente der Akku-Ladezustandsanzeige g
angezeigt, ist der Akku vollständig geladen.
Bei längerem Nichtgebrauch trennen Sie das Ladegerät vom
Stromnetz.
DasMesswerkzeugkann während des Ladevorgangs nicht be-
nutzt werden.
Schützen Sie das Ladegerät vor Nässe!
Hinweise für den optimalen Umgang mit dem Akku
Lagern Sie den Akku nur im zulässigen Temperaturbereich,
siehe „Technische Daten“. Lassen Sie den Akku z.B. im Som-
mer nicht im Auto liegen.
Eine wesentlich verkürzte Betriebszeit nach der Aufladung
zeigt an, dass der Akku verbraucht ist und ersetzt werden
muss.
Beachten Sie die Hinweise zur Entsorgung.
Betrieb
Inbetriebnahme
Schützen Sie das Messwerkzeug vor Nässe und direk-
ter Sonneneinstrahlung.
Setzen Sie das Messwerkzeug keinen extremen Tem-
peraturen oder Temperaturschwankungen aus. Lassen
Sieesz.B.nichtlängereZeitimAuto liegen. Lassen Sie das
Messwerkzeug bei größeren Temperaturschwankungen
erst austemperieren, bevor Sie es in Betrieb nehmen. Bei
extremen Temperaturen oder Temperaturschwankungen
kann die Präzision des Messwerkzeugs beeinträchtigt wer-
den.
Vermeiden Sie heftige Stöße oder Stürze des Mess-
werkzeuges. Nach starken äußeren Einwirkungen auf das
Messwerkzeug sollten Sie vor dem Weiterarbeiten immer
eine Genauigkeitsüberprüfung durchführen (siehe „Ge-
nauigkeitsüberprüfung und Kalibrierung derNeigungsmes-
sung (siehe Bild H)“ und „Genauigkeitsüberprüfung der
Entfernungsmessung“, Seite 15).
Ein-/Ausschalten
Lassen Sie das eingeschaltete Messwerkzeug nicht un-
beaufsichtigtundschaltenSiedas Messwerkzeugnach
Gebrauch ab. Andere Personen könnten vom Laserstrahl
geblendet werden.
Zum Einschalten des Messwerkzeugs haben Sie folgende
Möglichkeiten:
– Drücken auf die Ein-Aus-Taste 8: Das Messwerkzeug wird
eingeschaltet und befindet sich in der Funktion Längen-
messung. Der Laser wird nicht eingeschaltet.
– Drücken auf die Taste Messen 2: Messwerkzeug und Laser
werden eingeschaltet. Das Messwerkzeug befindet sich in
der Funktion Längenmessung. Bei in der Messschiene 24
eingesetztem Messwerkzeug ist die Funktion Neigungs-
messung aktiviert.
Richten Sie den Laserstrahl nicht auf Personen oder
Tiere und blicken Sie nicht selbst in den Laserstrahl,
auch nicht aus größerer Entfernung.
Längenmessung
Flächenmessung
Volumenmessung
Dauermessung
Indirekte Höhenmessung
Doppelte indirekte Höhenmessung
Indirekte Längenmessung
Timerfunktion
Wandflächenmessung
Neigungsmessung
1
1
2
1
OBJ_BUCH-1347-007.book Page 11 Tuesday, December 15, 2015 8:36 AM

12 | Deutsch
1 609 92A 25S | (15.12.15) Bosch Power Tools
Zum Ausschalten des Messwerkzeugs drücken Sie lange auf
die Ein-Aus-Taste 8.
Wird ca. 5 min lang keine Taste am Messwerkzeug gedrückt,
dann schaltet sich das Messwerkzeug zur Schonung der Bat-
terien automatisch ab.
Wird in der Betriebsart „Neigungsmessung“ der Winkel ca. 5
min lang nicht geändert, dann schaltet sich das Messwerk-
zeug zur Schonung der Batterien automatisch ab.
Bei der automatischen Abschaltung bleiben alle gespeicher-
ten Werte erhalten.
Messvorgang
Nach dem Einschalten durch Drücken auf die Taste Messen 2
befindet sich das Messwerkzeug immer in der Funktion Län-
genmessung bzw. Neigungsmessung, bei in der Messschiene
24 eingesetztem Messwerkzeug. Andere Messfunktionen
können Sie durch Drücken der jeweiligen Funktionstaste ein-
stellen (siehe „Messfunktionen“, Seite 13).
Als Bezugsebene für die Messung ist nach dem Einschalten
die Hinterkante des Messwerkzeugs ausgewählt. Durch Drü-
cken der Taste Bezugsebene 10können Sie die Bezugsebene
ändern (siehe „Bezugsebene wählen (siehe Bild A)“,
Seite 12).
LegenSie dasMesswerkzeugmitdergewählten Bezugsebene
andengewünschtenStartpunktderMessung(z.B.Wand)an.
Drücken Sie zum Einschalten des Laserstrahls kurz auf die
Taste Messen 2.
Richten Sie den Laserstrahl nicht auf Personen oder
Tiere und blicken Sie nicht selbst in den Laserstrahl,
auch nicht aus größerer Entfernung.
Visieren Sie mit dem Laserstrahl die Zielfläche an. Drücken
Sie zum Auslösen der Messung erneut kurz auf die Taste Mes-
sen 2.
Bei eingeschaltetem permanentem Laserstrahl beginnt die
Messung bereits nach dem ersten Drücken der Taste Messen
2. In der Funktion Dauermessung startet die Messung sofort
beim Einschalten der Funktion.
Der Messwert erscheint typischerweise innerhalb von 0,5 s
undspätestensnach4 s.DieDauer derMessunghängt abvon
der Entfernung, den Lichtverhältnissen und den Reflexionsei-
genschaftenderZielfläche.DasEndederMessungwirddurch
einen Signalton angezeigt. Nach Beendigung der Messung
wird der Laserstrahl automatisch abgeschaltet.
Erfolgt ca. 20 s nach dem Anvisieren keine Messung, schaltet
sich der Laserstrahl zur Schonung des Akkus automatisch ab.
Bezugsebene wählen (siehe Bild A)
Für die Messung können Sie unter vier verschiedenen Be-
zugsebenen wählen:
– derHinterkantedesMesswerkzeugsbzw.derVorderkante
des um 90° ausgeklappten Anschlagstiftes 9(z.B. beim
Anlegen an Außenecken),
– derSpitzedesum180°geklapptenAnschlagstiftes9(z.B.
für Messungen aus Ecken),
– der Vorderkante des Messwerkzeugs (z.B. beim Messen
ab einer Tischkante),
– der Mitte des Gewindes19 (z.B. für Messungen mit Sta-
tiv).
Drücken Sie zur Auswahl der Bezugsebene die Taste 10 so
oft, bis im Display die gewünschte Bezugsebene angezeigt
wird. Nach jedem Einschalten des Messwerkzeugs ist die Hin-
terkante des Messwerkzeugs als Bezugsebene voreingestellt.
Einenachträgliche Änderungder Bezugsebene von bereits er-
folgten Messungen (z.B. bei Anzeige von Messwerten in der
Messwertliste) ist nicht möglich.
Menü „Grundeinstellungen“
UmindasMenü„Grundeinstellungen“zu gelangen,haltenSie
die Taste Grundeinstellungen 4gedrückt.
Drücken Sie kurz die Taste Grundeinstellungen 4, um die ein-
zelnen Menüpunkte zu wählen.
Drücken Sie die Minustaste 5bzw. die Plustaste 11, um die
Einstellung innerhalb der Menüpunkte zu wählen.
UmdasMenü„Grundeinstellungen“ zuverlassen, drücken Sie
die Taste Messung 2.
Bis auf die Einstellung „Permanenter Laserstrahl“ bleiben
beim Ausschalten alle Grundeinstellungen erhalten.
Grundeinstellungen
Tonsignale Ein
Aus
Displaybeleuchtung Ein
Aus
Automatisch
ein/aus
Digitale Libelle Ein
Aus
Displayrotation
Ein
Aus
Permanenter Laserstrahl Ein
Aus
Einheit Entfernung (je nach
Länderversion) m, ft, inch, ...
Einheit Winkel °, %, mm/m,
inch/ft
OBJ_BUCH-1347-007.book Page 12 Tuesday, December 15, 2015 8:36 AM

Deutsch | 13
Bosch Power Tools 1 609 92A 25S | (15.12.15)
Permanenter Laserstrahl
Richten Sie den Laserstrahl nicht auf Personen oder
Tiere und blicken Sie nicht selbst in den Laserstrahl,
auch nicht aus größerer Entfernung.
DerLaserstrahlbleibtindieser Einstellungauchzwischenden
Messungen eingeschaltet, zum Messen ist nur ein einmaliges
kurzes Drücken der Taste Messen 2notwendig.
Messfunktionen
Einfache Längenmessung
Drücken Sie für Längenmessungen die Taste 12 so oft, bis im
Display die Anzeige für Längenmessung erscheint.
Drücken Sie zum Einschalten des Lasers
und zum Messen jeweils einmal kurz auf
die Taste Messen 2.
Der Messwert wird in der Ergebniszeile c
angezeigt.
Bei mehreren Längenmessungen hinter-
einander werden die Ergebnisse der letzten Messungen in
den Messwertzeilen aangezeigt.
Flächenmessung
Drücken Sie für Flächenmessungen die Taste 12so oft, bis im
Display die Anzeige für Flächenmessung erscheint.
Messen Sie anschließend Länge und Breite nacheinander wie
bei einer Längenmessung. Zwischen den beiden Messungen
bleibt der Laserstrahl eingeschaltet.
Nach Abschluss der zweiten Messung
wird die Fläche automatisch errechnet
und in der Ergebniszeile cangezeigt. Die
Einzelmesswerte stehen in den Mess-
wertzeilen a.
Volumenmessung
Drücken Sie für Volumenmessungen die Taste 12 so oft, bis
im Display die Anzeige für Volumenmessung erscheint.
Messen Sie anschließend Länge, Breite und Höhe nacheinan-
der wie bei einer Längenmessung. Zwischen den drei Mes-
sungen bleibt der Laserstrahl eingeschaltet.
NachAbschlussderdritten Messung wird
das Volumen automatisch errechnet und
in der Ergebniszeile cangezeigt. Die Ein-
zelmesswerte stehen in den Messwertzei-
len a.
Werte über 999999 m3können nicht an-
gezeigt werden, im Display erscheint „ERROR“. Teilen Sie
das zu messende Volumen in Einzelmessungen auf, deren
Werte Sie separat berechnen und dann zusammenfassen.
Dauermessung / Minimum-/Maximummessung
(siehe Bild B)
Bei der Dauermessung kann das Messwerkzeug relativ zum
Ziel bewegt werden, wobei der Messwert ca. alle 0,5 s aktua-
lisiert wird. Sie können sich z.B. von einer Wand bis zum ge-
wünschten Abstand entfernen, die aktuelle Entfernung ist
stets ablesbar.
Für Dauermessungen drücken Sie die Taste Funktionswech-
sel 4, bis im Display die Anzeige für Dauermessung er-
scheint. Drücken Sie zum Start der Dauermessung die Taste
Messen 2.
Die Minimummessung dient zum Ermitteln der kürzesten Ent-
fernung von einem festen Bezugspunkt aus. Sie hilft z.B. bei
der Ermittlung von Senkrechten oder Waagerechten.
Die Maximummessung dient zum Ermitteln der größten Ent-
fernung von einem festen Bezugspunkt aus. Sie hilft z.B. bei
der Ermittlung von Diagonalen.
In der Ergebniszeile cwird der aktuelle
Messwert angezeigt. In den Messwertzei-
len aerscheinen der maximale („max“)
und der minimale („min“) Messwert. Er
wird immer dann überschrieben, wenn
der aktuelle Längenmesswert kleiner
bzw. größer als der bisherige Minimal-
bzw. Maximalwert ist.
Durch Drücken der Speicher-Löschtaste 8werden die bishe-
rigen Minimal- bzw. Maximalwerte gelöscht.
Durch Drücken der Taste Messen 2beenden Sie die Dauer-
messung. Der letzte Messwert wird in der Ergebniszeile can-
gezeigt. Erneutes Drücken der Taste Messen 2startet die
Dauermessung von Neuem.
Die Dauermessung schaltet nach 5 min automatisch ab. Der
letzte Messwert bleibt in der Ergebniszeile cangezeigt.
Indirekte Entfernungsmessung
Die indirekte Entfernungsmessung dient zum Ermitteln von
Entfernungen, die nicht direkt zu messen sind, weil ein Hin-
dernis den Strahlengang behindern würde oder keine Zielflä-
che als Reflektor zur Verfügung steht. Dieses Messverfahren
kann nur in vertikaler Richtung eingesetzt werden. Jede Ab-
weichung in horizontaler Richtung führt zu Messfehlern.
Zwischen den Einzelmessungen bleibt der Laserstrahl einge-
schaltet.
Für die indirekte Entfernungsmessung stehen drei Messfunk-
tionen zur Verfügung, mit denen jeweils unterschiedliche
Strecken ermittelt werden können.
a) Indirekte Höhenmessung (siehe Bild C)
Drücken Sie die Taste Funktionswechsel 4so oft, bis im Dis-
play die Anzeige für die indirekte Höhenmessung er-
scheint.
Achten Sie darauf, dass das Messwerkzeug auf der gleichen
Höhe ist wie der untere Messpunkt. Kippen Sie dann das
Messwerkzeug um die Bezugsebene und messen Sie wie bei
einer Längenmessung die Strecke 1.
Nach Abschluss der Messung wird das Er-
gebnisfürdiegesuchteStrecke„X“inder
Ergebniszeile cangezeigt. Die Messwerte
für die Strecke „1“ und den Winkel „α“
stehen in den Messwertzeilen a.
1
OBJ_BUCH-1347-007.book Page 13 Tuesday, December 15, 2015 8:36 AM

14 | Deutsch
1 609 92A 25S | (15.12.15) Bosch Power Tools

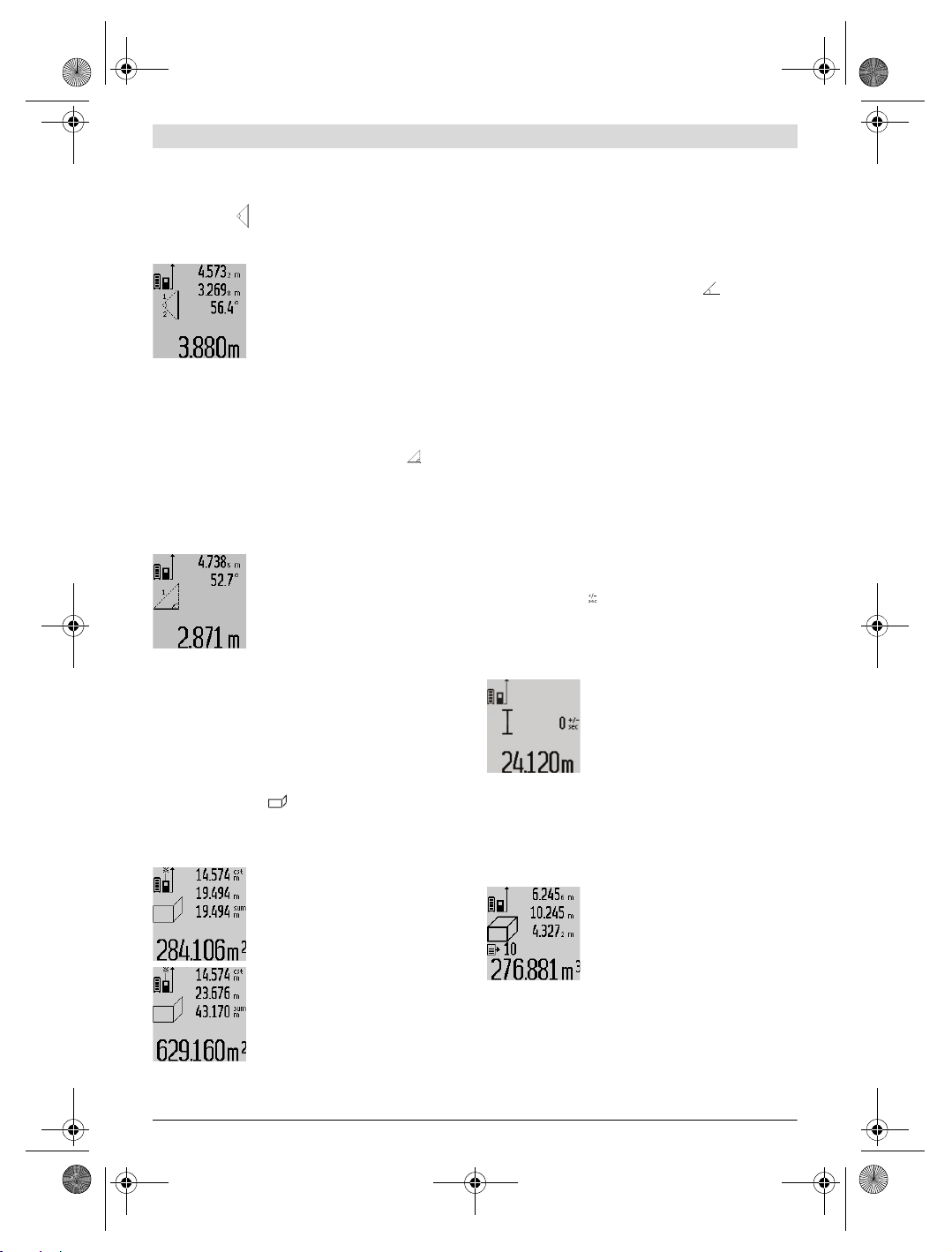

b) Doppelte indirekte Höhenmessung (siehe Bild D)
Drücken Sie die Taste Funktionswechsel 4so oft, bis im Dis-
play die Anzeige für die doppelte indirekte
Höhenmessung erscheint.
Messen Sie wie bei einer Längenmessung die Strecken „1“
und „2“ in dieser Reihenfolge.
Nach Abschluss der Messung wird das Er-
gebnisfürdiegesuchteStrecke„X“inder
Ergebniszeile cangezeigt.Die Messwerte
für die Strecken „1“, „2“ und den Winkel
„α“ stehen in den Messwertzeilen a.
Achten Sie darauf, dass die Bezugsebene
der Messung (z.B. Hinterkante des Messwerkzeugs) bei allen
Einzelmessungen innerhalb eines Messvorgangs an exakt der
gleichen Stelle bleibt.
c) Indirekte Längenmessung (siehe Bild E)
Drücken Sie die Taste Funktionswechsel 4so oft, bis im Dis-
play die Anzeige für die indirekte Längenmessung er-
scheint.
Achten Sie darauf, dass das Messwerkzeug auf der gleichen
Höhe ist wie der gesuchte Messpunkt. Kippen Sie dann das
Messwerkzeug um die Bezugsebene und messen Sie wie bei
einer Längenmessung die Strecke „1“.
Nach Abschluss der Messung wird das Er-
gebnisfürdiegesuchteStrecke„X“inder
Ergebniszeile cangezeigt.Die Messwerte
für die Strecke „1“ und den Winkel „α“
stehen in den Messwertzeilen a.
Wandflächenmessung (siehe Bild F)
Die Wandflächenmessung dient dazu, die Summe mehrerer
Einzelflächen mit einer gemeinsamen Höhe zu ermitteln.
Im abgebildeten Beispiel soll die Gesamtfläche mehrerer
Wände ermittelt werden, die die gleiche Raumhöhe A, aber
unterschiedliche Längen Bhaben.
Drücken Sie für Wandflächenmessungen die Taste Funktions-
wechsel 4so oft, bis im Display die Anzeige für
Wandflächenmessung erscheint.
Messen Sie die Raumhöhe Awie bei einer Längenmessung.
Der Messwert („cst“) wird in der oberen Messwertzeile aan-
gezeigt. Der Laser bleibt eingeschaltet.
Messen Sie danach die Länge B1der ers-
ten Wand. Die Fläche wird automatisch
berechnet und in der Ergebniszeile can-
gezeigt.Der Längenmesswertstehtinder
mittleren Messwertzeile a. Der Laser
bleibt eingeschaltet.
Messen Sie nun die Länge B2der zweiten
Wand. Der inder mittleren Messwertzeile
aangezeigte Einzelmesswert wird zur
Länge B1addiert. Die Summe der beiden
Längen („sum“, angezeigt in der unteren
Messwertzeile a) wird mit der gespei-
cherten Höhe Amultipliziert. Der Ge-
samtflächenwert wird in der Ergebniszeile cangezeigt.
Sie können beliebig viele weitere Längen BXmessen, die au-
tomatisch addiert und mit der Höhe Amultipliziert werden.
Voraussetzungfüreine korrekte Flächenberechnungist, dass
die erste gemessene Länge (im Beispiel die Raumhöhe A) für
alle Teilflächen identisch ist.
Neigungsmessung (siehe Bild G)
Drücken Sie die Taste Neigungsmessung 3erscheint im Dis-
play die Anzeige für die Neigungsmessung . Als Bezugs-
ebene dient die Rückseite des Messwerkzeugs. Durch noch-
maliges Drücken der Taste Neigungsmessung 3werden die
Seitenflächen des Messwerkzeugs als Bezugsebene genutzt
und die Displayansicht um 90° gedreht dargestellt.
DrückenSie die TasteMessen2,um den Messwertzufixieren
und in den Messwertspeicher zu übernehmen. Durch noch-
maliges Drücken auf die Taste Messen 2wird die Messung
fortgesetzt.
Blinkt die Anzeige während des Messvorgangs wurde das
Messwerkzeug zu stark seitlich gekippt.
Haben Sie in den Grundeinstellungen die Funktion „Digitale
Libelle“ eingeschaltet, wird der Neigungswert auch in den an-
deren Messfunktionen in Zeile ddes Displays 1angezeigt.
Timerfunktion
Die Timerfunktion hilft z.B. wenn Bewegungen des Mess-
werkzeugs während der Messung verhindert werden sollen.
Halten Sie für die Timerfunktion die Taste 6gedrückt, bis im
Display die Anzeige erscheint.
In der Messwertzeile awird die Zeitspanne vom Auslösen bis
zur Messung angezeigt. Die Zeitspanne kann durch Drücken
derPlustaste11bzw. derMinustaste5zwischen 1 sund 60 s
eingestellt werden.
Die Messung erfolgt nach Ablauf der ein-
gestellten Zeitspanne automatisch.
Die Timerfunktion kann auch bei Entfer-
nungsmessungen innerhalb anderer
Messfunktionen (z.B. Flächenmessung)
verwendet werden. Addition und Sub-
traktion von Messergebnissen sowie Dauermessung sind
nicht möglich.
Liste der letzten Messwerte
Das Messwerkzeug speichert die letzten 20 Messwerte und
deren Berechnungen und zeigt sie in umgekehrter Reihenfol-
ge (den letzten Messwert zuerst) an.
Drücken Sie zum Abrufen dergespeicher-
ten Messungen die Taste 7. Im Display er-
scheint das Ergebnis der letzten Mes-
sung, dazu der Indikator für die
MesswertlisteeundmitSpeicherplatzfür
die Nummerierung der angezeigten Mes-
sungen.
Sind beim erneuten Drücken der Taste 7keine weiteren Mes-
sungen gespeichert, wechselt das Messwerkzeug zurück in
die letzte Messfunktion. Zum Verlassen der Messwertliste
drücken Sie eine der Tasten für Messfunktionen.
Um den aktuell angezeigten Längenmesswert dauerhaft als
Konstante zu speichern, halten Sie die Taste Messwertliste 7
1
2
1
OBJ_BUCH-1347-007.book Page 14 Tuesday, December 15, 2015 8:36 AM

Deutsch | 15
Bosch Power Tools 1 609 92A 25S | (15.12.15)
gedrückt bis im Display „CST“ angezeigt wird. Ein Messwert-
listeneintrag kann nicht nachträglich als Konstante gespei-
chert werden.
Um einen Längenmesswert in einer Messfunktion (z.B. Flä-
chenmessung) zu nutzen, drücken Sie die Taste Messwertlis-
te 7, wählen den gewünschten Eintrag und bestätigen durch
Drücken auf die Taste Ergebnis 6.
Messwerte löschen
Durch kurzes Drücken der Taste 8können Sie in allen Mess-
funktionen den zuletzt ermittelten Einzelmesswert löschen.
Durch mehrmaliges kurzes Drücken der Taste werden die Ein-
zelmesswerte in umgekehrter Reihenfolge gelöscht.
Um den aktuell angezeigten Messwertlisteneintrag zu lö-
schen, drücken Sie kurz die Taste 8. Um die gesamte Mess-
wertliste und die Konstante „CST“ zu löschen, halten Sie die
Taste Messwertliste 7gedrückt und drücken gleichzeitig kurz
die Taste 8.
In der Funktion Wandflächenmessung wird beim ersten kur-
zen Drücken der Taste 8der letzte Einzelmesswert gelöscht,
beim zweiten Drücken alle Längen BX, beim dritten Drücken
die Raumhöhe A.
Messwerte addieren
Um Messwerte zu addieren, führen Sie zuerst eine beliebige
Messung durch oderwählen einen Eintrag aus der Messwert-
liste. Drücken Sie dann die Plustaste 11.ImDisplayerscheint
zur Bestätigung „+“. Führen Sie dann eine zweite Messung
durch oder wählen einen weiteren Eintrag aus der Messwert-
liste.
Drücken Sie zur Abfrage der Summe bei-
der Messungen die Ergebnistaste 6. Die
BerechnungwirdindenMesswertzeilen a
angezeigt, die Summe steht in der Ergeb-
niszeile c.
Nach Berechnung der Summe können zu
diesem Ergebnis weitere Messwerte oder Messwertlisten-
Einträge addiert werden, wenn vor der Messung jeweils die
Plustaste 11gedrückt wird. Die Addition wird durch Drücken
der Ergebnistaste 6beendet.
Hinweise zur Addition:
– Längen-, Flächen- und Volumenwerte können nicht ge-
mischt addiert werden. Werden z.B. ein Längen- und ein
Flächenwert addiert, erscheint beim Drücken der Ergeb-
nistaste 6kurz„ERROR“ im Display. Danach wechselt das
Messwerkzeug in die zuletzt aktive Messfunktion.
– Eswird jeweils dasErgebniseiner Messung (z.B.Volumen-
wert)addiert,bei Dauermessungen der inderErgebniszei-
le cangezeigte Messwert. Die Addition von Einzelmess-
werten aus den Messwertzeilen aist nicht möglich.
Messwerte subtrahieren
ZurSubtraktion vonMesswerten drücken
SiedieMinustaste5, imDisplayerscheint
zur Bestätigung „–“. Das weitere Vorge-
hen ist analog zu „Messwerte addieren“.
Arbeitshinweise
Allgemeine Hinweise
Die Empfangslinse 17 und der Ausgang der Laserstrahlung
16 dürfen bei einer Messung nicht abgedeckt sein.
DasMesswerkzeug darf währendeinerMessung nicht bewegt
werden (mit Ausnahme der Funktionen Dauermessung und
Neigungsmessung). Legen Sie deshalb das Messwerkzeug
möglichst an eine feste Anschlag- oder Auflagefläche an.
Einflüsse auf den Messbereich
Der Messbereich hängt von den Lichtverhältnissen und den
Reflexionseigenschaften der Zielfläche ab. Verwenden Sie
zur besseren Sichtbarkeit des Laserstrahls bei Arbeiten im
Außenbereich und bei starker Sonneneinstrahlung die Laser-
Sichtbrille 27 (Zubehör) und die Laser-Zieltafel 28 (Zube-
hör), oder schatten Sie die Zielfläche ab.
Einflüsse auf das Messergebnis
Aufgrund physikalischer Effekte kann nicht ausgeschlossen
werden, dass es beim Messen auf verschiedenen Oberflä-
chen zu Fehlmessungen kommt. Dazu zählen:
– transparente Oberflächen (z.B. Glas, Wasser),
– spiegelnde Oberflächen (z.B. poliertes Metall, Glas),
– poröse Oberflächen (z.B. Dämmmaterialien),
– strukturierte Oberflächen (z.B. Rauputz, Naturstein).
VerwendenSiegegebenenfallsauf diesen Oberflächen die La-
ser-Zieltafel 28 (Zubehör).
Fehlmessungen sind außerdem auf schräg anvisierten Zielflä-
chen möglich.
Ebenso können Luftschichten mit unterschiedlichen Tempe-
raturen oder indirekt empfangene Reflexionen den Messwert
beeinflussen.
Genauigkeitsüberprüfung und Kalibrierung der Nei-
gungsmessung (siehe Bild H)
PrüfenSieregelmäßigdieGenauigkeitderNeigungsmessung.
Dies erfolgt durch eine Umschlagsmessung. Legen Sie dazu
das Messwerkzeug auf einen Tisch und messen Sie die Nei-
gung. Drehen Sie das Messwerkzeug um 180 ° und messen
SieerneutdieNeigung.DieDifferenzdesangezeigtenBetrags
darf max. 0,3 ° betragen.
Bei größeren Abweichungen müssen Sie das Messwerkzeug
neu kalibrieren. Halten Sie dazu die Taste Neigungsmessung
3gedrückt. Folgen Sie den Anweisungen auf dem Display.
Genauigkeitsüberprüfung der Entfernungsmessung
Sie können die Genauigkeit der Entfernungsmessung wie
folgt überprüfen:
– Wählen Sie eine auf Dauer unveränderliche Messstrecke
von ca. 1 bis 10 m Länge, deren Länge Ihnen exakt be-
kannt ist (z.B. Raumbreite, Türöffnung). Die Messstrecke
mussimInnenraumliegen,dieZielflächederMessungglatt
und gut reflektierend sein.
– Messen Sie die Strecke 10-mal nacheinander.
Die Abweichung der Einzelmessungen vom Mittelwert darf
maximal ±2 mm betragen.Protokollieren Siedie Messungen,
um zu einem späteren Zeitpunkt die Genauigkeit vergleichen
zu können.
OBJ_BUCH-1347-007.book Page 15 Tuesday, December 15, 2015 8:36 AM

16 | Deutsch
1 609 92A 25S | (15.12.15) Bosch Power Tools
Arbeiten mit dem Stativ (Zubehör)
Die Verwendung einesStativs ist besondersbei größeren Ent-
fernungen notwendig. SetzenSie das Messwerkzeug mit dem
1/4"-Gewinde19aufdieSchnellwechselplattedesStativs26
odereineshandelsüblichen Fotostativs auf.Schrauben Sie es
mit der Feststellschraube der Schnellwechselplatte fest.
Stellen Sie die Bezugsebene für Messungen mit Stativ durch
Drücken der Taste 10 entsprechend ein (Bezugsebene Ge-
winde).
Arbeiten mit der Messschiene (siehe Bilder I–K)
Die Messschiene 24 kann für ein genaueres Ergebnis der Nei-
gungsmessung genutzt werden. Entfernungsmessungen sind
mit der Messschiene nicht möglich.
Legen Sie das Messwerkzeug wie abgebil-
det in die Messschiene 24 ein und verrie-
geln Sie das Messwerkzeug mit dem Ver-
riegelungshebel 25. Drücken Sie die
Taste Messen 2, um die Betriebsart
„Messschiene“ zu aktivieren.
Prüfen Sie regelmäßig die Genauigkeit der Neigungsmessung
durch eine Umschlagsmessung oder die Libellen an der Mess-
schiene.
Bei größeren Abweichungen müssen Sie das Messwerkzeug
neu kalibrieren. Halten Sie dazu die Taste Neigungsmessung
3gedrückt. Folgen Sie den Anweisungen auf dem Display.
ZumBeendenderBetriebsart„Messschiene“ schaltenSiedas
Messwerkzeug aus und nehmen Sie es aus der Messschiene
heraus.
Fehler – Ursachen und Abhilfe
Ursache Abhilfe
Temperaturwarnung (j) blinkt,Messung nicht möglich
Messwerkzeug ist außerhalb der
Betriebstemperatur von –10 °C
bis+50 °C (in der Funktion Dauer-
messung bis +40 °C).
Abwarten, bis das Mess-
werkzeug Betriebstem-
peratur erreicht
Anzeige „ERROR“ im Display
Addition/Subtraktion von Mess-
werten mit unterschiedlichen
Maßeinheiten
Nur Messwerte mit glei-
chen Maßeinheiten ad-
dieren/subtrahieren
Winkel zwischen Laserstrahl und
Ziel ist zu spitz. Winkel zwischen Laser- strahl und Ziel vergrö-
ßern
Zielfläche reflektiert zu stark (z.B.
Spiegel) bzw. zu schwach (z.B.
schwarzer Stoff), oder Umge-
bungslicht ist zu stark.
Laser-Zieltafel 28 (Zu-
behör) verwenden
Ausgang Laserstrahlung 16 bzw.
Empfangslinse 17 sind beschla-
gen (z.B. durch schnellen Tempe-
raturwechsel).
Mit weichem Tuch Aus-
gang Laserstrahlung 16
bzw. Empfangslinse 17
trockenreiben
Berechneter Wert ist größer als
999999 m/m2/m3.Berechnung in Zwi-
schenschritte aufteilen
Anzeige „>60°“ oder „<–60°“imDisplay
Der Neigungsmessbereich für die
Messfunktion bzw. Bezugsebene
wurde überschritten.
Führen Sie die Messung
innerhalb des spezifi-
zierten Winkelbereichs
aus.
Anzeige „CAL“ und Anzeige „ERROR“ im Display
DieKalibrierungderNeigungsmes-
sung wurde nicht in der korrekten
Reihenfolge oder in den korrekten
Positionen durchgeführt.
Wiederholen Sie die Ka-
librierung gemäß den
Anweisungen auf dem
Display und in der Be-
triebsanleitung.
Die für die Kalibrierung verwende-
ten Flächen waren nicht genau in
der Waagrechten oder Senkrech-
ten ausgerichtet.
Wiederholen Sie die Ka-
librierung auf einer
waagrechten bzw. senk-
rechten Fläche und prü-
fen Sie die Flächen ggf.
vorher mittels einer
Wasserwaage.
Das Messwerkzeug wurde beim
Drücken der Taste bewegt bzw.
gekippt.
Wiederholen Sie die Ka-
librierung und halten Sie
das Messwerkzeug wäh-
rend des Drückens der
Taste ruhig auf der Flä-
che.
Akku-Ladezustandsanzeige (g), Temperaturwarnung (j)
und Anzeige „ERROR“ im Display
Temperatur des Messwerkzeuges
außerhalb des zulässigen Lade-
temperaturbereiches
Warten Sie ab, bis der
Ladetemperaturbereich
erreicht ist.
Akku-Ladezustandsanzeige(g) und Anzeige„ERROR“im
Display
Akku-Ladespannung nicht korrekt Überprüfen Sie, ob die
Steckverbindung kor-
rekt hergestellt ist und
das Ladegerät ord-
nungsgemäß funktio-
niert. Bei blinkendem
Gerätesymbol ist der Ak-
ku defekt und muss
durch den Bosch-Kun-
dendienst ausgewech-
selt werden.
Akku-Ladezustandsanzeige (g) und Uhrensymbol (f) im
Display
Deutlich verlängerte Ladezeit, da
der Ladestrom zu niedrig ist. Benutzen Sie aus- schließlich das Original
Bosch-Ladegerät.
Messergebnis unplausibel
Zielfläche reflektiert nicht eindeu-
tig (z.B. Wasser, Glas). Zielfläche abdecken
Ausgang Laserstrahlung 16 bzw.
Empfangslinse 17 ist verdeckt. Ausgang Laserstrahlung 16 bzw. Empfangslinse
17 freihalten
Ursache Abhilfe
OBJ_BUCH-1347-007.book Page 16 Tuesday, December 15, 2015 8:36 AM

Deutsch | 17
Bosch Power Tools 1 609 92A 25S | (15.12.15)
Das Messwerkzeug überwacht die korrekte
Funktion bei jeder Messung. Wird ein De-
fekt festgestellt,blinkt im Display nur noch
dasnebenstehendeSymbol.Indiesem Fall,
oder wenn die oben genannten Abhilfemaß-
nahmen einen Fehler nicht beseitigen kön-
nen, führen Sie das Messwerkzeug über Ihren Händler dem
Bosch-Kundendienst zu.
Wartung und Service
Wartung und Reinigung
Lagern und transportieren Sie das Messwerkzeug nur in der
mitgelieferten Schutztasche.
Halten Sie das Messwerkzeugstets sauber.
TauchenSie das Messwerkzeugnicht ins Wasseroder andere
Flüssigkeiten.
Wischen Sie Verschmutzungen mit einem feuchten, weichen
Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel.
Pflegen Sie insbesondere die Empfangslinse 17 mit der glei-
chen Sorgfalt, mit der Brille oder Linse eines Fotoapparats
behandelt werden müssen.
Senden Sie imReparaturfall das Messwerkzeugin derSchutz-
tasche 23 ein.
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und
Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-
zeichnungen und Informationen zu Ersatzteilen finden Sie
auch unter:
www.bosch-pt.com
DasBosch-Anwendungsberatungs-Teamhilft Ihnen gernebei
Fragen zu unseren Produkten und deren Zubehör.
www.powertool-portal.de, das Internetportal für Handwer-
ker und Heimwerker.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 10-stellige Sachnummer laut Typenschild
des Produkts an.
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.com können Sie online Ersatzteile be-
stellen oder Reparaturen anmelden.
Kundendienst: Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
Anwendungsberatung: Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile bestel-
len.
Tel.: [phone]
Fax: [phone]
E-Mail: service.elektrowerkz[email protected]osch.com
Schweiz
Unter www.bosch-pt.com/ch/de können Sie online Ersatz-
teile bestellen.
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]h.com
Luxemburg
Tel.: [phone]
Fax: [phone]
E-Mail: outillage.gere[email protected]osch.com
Entsorgung
Messwerkzeuge,Zubehör und Verpackungen sollen einer um-
weltgerechten Wiederverwertung zugeführt werden.
Werfen Sie Messwerkzeuge und Akkus/Batterien nicht in den
Hausmüll!
Nur für EU-Länder:
Gemäß der europäischen Richtlinie
2012/19/EU müssen nicht mehr ge-
brauchsfähige Messwerkzeuge und gemäß
der europäischen Richtlinie 2006/66/EG
müssen defekte oder verbrauchte Ak-
kus/Batterien getrennt gesammelt und ei-
ner umweltgerechten Wiederverwendung
zugeführt werden.
Nicht mehr gebrauchsfähige Akkuzellen/Batterien können di-
rekt abgegeben werden bei:
Deutschland
Recyclingzentrum Elektrowerkzeuge
Osteroder Landstraße 3
37589 Kalefeld
Schweiz
Batrec AG
3752 Wimmis BE
Falsche Bezugsebene eingestellt Bezugsebene passend
zur Messung wählen
Hindernis im Verlauf des Laser-
strahls Laserpunkt muss kom- plett auf Zielfläche lie-
gen.
Die Anzeige bleibt unverändert oder das Messwerkzeug
reagiert unerwartet auf Tastendruck
Fehler in der Software Drücken Sie gleichzeitig
die Taste Messen 2und
dieSpeicher-Löschtaste
/ Ein-Aus-Taste 8um die
Software zurückzuset-
zen.
Ursache Abhilfe
OBJ_BUCH-1347-007.book Page 17 Tuesday, December 15, 2015 8:36 AM

18 | English
1 609 92A 25S | (15.12.15) Bosch Power Tools
Akkus/Batterien:
Integrierte Akkus dürfen nur zur Entsorgung von Fach-
personal entnommen werden. Durch das Öffnen der Ge-
häuseschale kann das Messwerkzeug zerstört werden.
Entladen Sie den Akku komplett. Drehen Sie alle Schrauben
am Gehäuse heraus und öffnen Sie die Gehäuseschale. Tren-
nenSie die AnschlüsseamAkkuundnehmen Sie denAkkuhe-
raus.
Werfen Sie Akkus/Batterien nicht in
den Hausmüll, ins Feuer oder ins Was-
ser. Akkus/Batterien sollen, wenn
möglich entladen, gesammelt, recy-
celtoder auf umweltfreundliche Weise
entsorgt werden.
Änderungen vorbehalten.
English
Safety Notes
Allinstructionsmustberead
and observed in order to
work safely with the measur-
ing tool. The integrated pro-
tections in the measuring
toolmaybecompromisedif the measuring toolisnotused
inaccordancewiththeinstructionsprovided. Nevermake
warning signs on the measuring tool unrecognisable.
STORE THESE INSTRUCTIONS IN A SAFE PLACE AND IN-
CLUDETHEM WITH THEMEASURING TOOL WHENGIVING
IT TO A THIRD PARTY.
Caution – The use of other operating or adjusting
equipmentortheapplication of otherprocessing meth-
ods than those mentioned here can lead to dangerous
radiation exposure.
The measuring tool is provided with a warning label
(marked with number 20 in the representation of the
measuring tool on the graphics page).
If the text of the warning label is not in your national
language, stick the provided warning label in your na-
tional language over it before operating for the first
time.
Do not direct the laser beam at persons
or animals and do not stare into the di-
rectorreflected laser beam yourself,not
even from a distance. You could blind
somebody, cause accidents or damage
your eyes.
If laser radiation strikes your eye, you must deliberate-
ly close your eyes and immediately turn your head
away from the beam.
Do not make any modifications to the laser equipment.
Do not use the laser viewing glasses as safety goggles.
The laser viewing glasses are used for improved visualisa-
tionofthelaserbeam, but they do not protect against laser
radiation.
Donotusethelaserviewing glassesassunglassesorin
traffic. The laser viewing glasses do not afford complete
UV protection and reduce colour perception.
Have the measuring tool repaired only through quali-
fied specialists using original spare parts. This ensures
that the safety of the measuring tool is maintained.
Do not allow children to use the laser measuring tool
without supervision. They could unintentionally blind
other persons or themselves.
Donotoperatethemeasuringtoolinexplosiveenviron-
ments, such as in the presence of flammable liquids,
gases or dusts. Sparks can be created in the measuring
tool which may ignite the dust or fumes.
Protect the measuring tool against heat, e.g.,
against continuous intense sunlight, fire, wa-
ter, and moisture. Danger of explosion.
In case of damage and improper use of the battery, va-
pours may be emitted. Ventilate the area and seek
medical help in case of complaints. The vapours can irri-
tate the respiratory system.
Safety Warningsfor Battery Chargers
Thischargerisnotintendedforuse
by children and persons with phy-
sical,sensoryormentallimitations
or a lack of experience or know-
ledge. This charger can be used by
children aged 8 and above and by
persons who have physical, senso-
ry or mental limitations or a lack of
experience or knowledge if a per-
son responsible for their safety su-
pervises them or has instructed
them in the safe operation of the
charger and they understand the
associated dangers. Otherwise,
OBJ_BUCH-1347-007.book Page 18 Tuesday, December 15, 2015 8:36 AM

English | 19
Bosch Power Tools 1 609 92A 25S | (15.12.15)
there is a danger of operating errors
and injuries.
Supervise children during use,
cleaningandmaintenance.Thiswill
ensure that children do not play with
the charger.
Only charge Bosch lithium-ion
batteries with a capacity of
1.25 Ah or more (1 battery cells or
more). The battery voltage must
matchthebatterychargingvoltage
of the charger. Do not charge non-
rechargeable batteries. Otherwise
there is danger of fire and explosion.
Keep the battery charger away from rain or
moisture. Penetration of water in the battery
charger increases the risk of an electric shock.
Charge the power tool only with the supplied charger.
Keep the battery charger clean. Contamination can lead
to danger of an electric shock.
Before each use, check the battery charger, cable and
plug. If damage is detected, do not use the battery
charger. Never open the battery charger yourself.
Have repairs performed only by a qualified technician
and only using original spare parts. Damaged battery
chargers, cables and plugs increase the risk of an electric
shock.
Do not operate the battery charger on easily inflamma-
ble surfaces (e. g., paper, textiles, etc.) or surround-
ings. The heating of the battery charger during the charg-
ing process can pose a fire hazard.
Products sold in GB only: Your product is fitted with a
BS 1363/A approved electric plug with internal fuse (ASTA
approved to BS 1362).
If the plug is not suitable for your socket outlets, it should be
cut off and an appropriate plug fitted in its place by an author-
ised customer service agent. The replacement plug should
have the same fuse rating as the original plug.
The severed plug must be disposed of to avoid a possible
shock hazard and should never be inserted into a mains sock-
et elsewhere.
Product Description and Specifica-
tions
Please unfold the fold-out page withthe representationof the
measuring tool and leave it unfolded while reading theoperat-
ing instructions.
Intended Use
The measuring tool is intended for measuring distances,
lengths,heights,clearances,gradesand for the calculationof
areas and volumes. The measuring toolis suitable for measur-
ing indoors and outdoors.
Technical Data
Digital Laser Measure GLM 80 GLM80+R60
Article number 3 601 K72 3.. 3 601 K72 3..
Distance measurement
Measuring range (typical) 0.05–80 mA) 0.05–80 mA)
Measuring range (typical under unfavourable conditions) 45 mB) 45 mB)
Measuring accuracy (typical) ±1.5mmA) ±1.5mmA)
Measuring accuracy (typical under unfavourable conditions) ±2.5mmB) ±2.5mmB)
Lowest indication unit 0.1 mm 0.1 mm
Indirect Distance Measurement and Vial
Measuring range –60° – +60° –60° – +60°
Inclination measurement
Measuring range 0°–360°(4x90°)C) 0°–360°(4x90°)C)
Measuring accuracy (typical) 0.2° D)F) ±0.2°D)F)
Lowest indication unit 0.1° 0.1°
General
Operating temperature –10 °C...+50 °CE) –10°C...+50°C
E)
Storage temperature –20°C...+50°C –20°C...+50°C
Allowable charging temperature range +5 °C...+40 °C +5 °C...+40 °C
Relative air humidity, max. 90 % 90 %
Laser class 22
OBJ_DOKU-26741-006.fm Page 19 Tuesday, December 15, 2015 11:13 AM

20 | English
1 609 92A 25S | (15.12.15) Bosch Power Tools
Product Features
The numbering of the product features shown refers to the il-
lustration of the measuring tool on the graphic page.
1Display
2Measuring button
3Button for grade measurement / calibration **
4Button for function mode / basic settings **
5Minus button
6Button for result / timer function **
7Button for measured-value list / storage of constant**
8Button for clearing the internal memory / On/Off **
9Positioning pin
10 Button for selection of the reference level
11 Plus button
12 Button for length, area and volume measurement
13 Charge socket cover
14 Socket for charge connector
15 Fixture for carrying strap
Laser type 635 nm, <1 mW 635 nm, <1 mW
Laser beam diameter (at 25 °C) approx.
–at10mdistance
–at80mdistance 6mm
F)
48 mmF) 6mm
F)
48 mmF)
Setting accuracy of the laser to the housing, approx.
–Vertical
– Horizontal ±2 mm/mG)
±10 mm/mG) ±2mm/mG) ±10mm/mG)
Automatic switch-off after approx.
–Laser
– Measuring tool (without measurement) 20 s
5min 20 s 5min
Weight according to EPTA-Procedure 01:2014 0.14 kg 0.14 kg
Dimensions 51 x 111 x 30 mm 51 x 111 x 30 mm
Degree of protection IP 54 (dust and splash water
protected) IP 54 (dust and splash water protected)
Measuring rail
Article number – 3 601 K79 000
Dimensions – 58 x 610 x 30 mm
Battery Li-Ion Li-Ion
Rated voltage 3.7 V 3.7 V
Capacity 1.25 Ah 1.25 Ah
Number of battery cells 11
Single measurements per battery charge, approx. 25000H) 25000H)
Battery Charger
Article number 2 609 120 4.. 2 609 120 4..
Charging time approx.3 h approx.3 h
Output voltage 5.0 V 5.0 V
Charging current 500 mA 500 mA
Protection class /II /II
Digital Laser Measure GLM 80 GLM80+R60
A) For measurements from the rear measuring-tool edge, 100 % reflectance of the target (e.g., a white-painted wall), weak backlight and 25 °C oper-
ating temperature. Additionally, a deviation influence of ±0.05 mm/m must be taken into account.
B) For measurements from the rear measuring-tool edge, 10 – 100 % reflectance of the target, strong backlight and – 10 °C to +50 °C operating tem-
perature. Additionally, a deviation influence of ±0.29 mm/m must be taken into account.
C) For measurements with the rear side of the unit as reference, the max. measuring range is ±60°
D) After calibration at 0 ° and 90 ° with an additional grade error of ±0.01 °/degree to 45 ° (max.).
E) In the continuous measurement function, the maximum operating temperature is +40 °C.
F) The width of the laser line depends on the surface characteristics and on the ambient conditions.
G) at 25 °C
H) For a new and charged battery without display illumination and tone signal.
Please observe the article number on the type plate of your battery charger. The trade names of individual battery chargers may vary.
The measuring tool can be clearly identified with the serial number 18 on the type plate.
OBJ_BUCH-1347-007.book Page 20 Tuesday, December 15, 2015 8:36 AM

English | 21
Bosch Power Tools 1 609 92A 25S | (15.12.15)
16 Laser beam outlet
17 Reception lens
18 Serial number
19 1/4" thread
20 Laser warning label
21 Charge connector
22 Battery charger
23 Protective pouch
24 Measuring rail
25 Locking lever for measuring rail
26 Tripod*
27 Laser viewing glasses*
28 Laser target plate*
* The accessories illustrated or described are not included as
standard delivery.
** Keep button pressed to call up the extended functions.
Display Elements
aMeasured-value lines
b “ERROR” indication
cResult line
dDigital vial / position of measured-value list entry
eMeasured-value list indicator
fMeasuring functions
gBattery charge-control indicator
hLaser, switched on
iMeasurement reference level
jTemperature warning
Assembly
Battery Charging
Do not use a different battery charger. The battery
charger provided is matched to the lithium-ion battery in-
stalled in your measuring tool.
Observe the mains voltage! The voltage of the power
source must correspond with the data on the type plate of
the battery charger.
Note:The battery suppliedis partially charged.To ensure full
capacity of the battery, completely charge the battery in the
batterychargerbeforeusing yourpower tool for the firsttime.
The lithium-ion battery can be charged at any time without re-
ducing its service life. Interrupting the charging procedure
does not damage the battery.
When the bottom segment of the battery charge-control indi-
catorgflashes, only a few more measurements can be carried
out. Charge the battery.
The charge procedure begins as soon as the mains plug of the
battery charger is plugged into the socket outlet and the
charge connector 21 is plugged into socket 14.
The battery charge-control indicatorgindicates the charging
progress. During the charging procedure, the segments flash
one after the other. When all segments of battery charge-con-
trol indicator gare displayed, the battery is completely
charged.
Disconnect the battery charger from the mains supply when
not using it for longer periods.
Themeasuring tool cannot be usedduring the chargingproce-
dure.
Protect the battery charger against moisture!
Recommendations for Optimal Handling of the Battery
Storethebatteryonlywhenwithinthe allowabletemperature
range, see “Technical Data”. As an example, do not leave the
battery in a vehicle in summer.
A significantly reduced working period after charging indi-
cates that the battery is used and must be replaced.
Observe the notes for disposal.
Operation
Initial Operation
Protectthe measuring toolagainst moisture and direct
sun light.
Do not subject the measuring tool to extreme tempera-
tures or variations in temperature. As an example, do
not leave it in vehicles for a long time. In case of large vari-
ationsintemperature,allowthemeasuringtooltoadjustto
the ambient temperature before putting it into operation.
In case of extreme temperatures or variations in tempera-
ture, the accuracy of the measuring tool can be impaired.
Avoidheavyimpacttoor fallingdown of the measuring
tool. After severe exterior effectsto the measuring tool, it
is recommended to carry out an accuracy check (see “Ac-
curacy Check and Calibration of the Grade Measurement
(see figure H)” and “Accuracy Check of the Distance Meas-
urement” on page 26) each time before continuing to
work).
Switching On and Off
Do not leave the switched-on measuring tool unattend-
ed and switch the measuring tool off after use. Other
persons could be blinded by the laser beam.
For switching on the measuring tool, the following possibili-
ties are given:
Length measurement
Area/surface measurement
Volume measurement
Continuous measurement
Indirect height measurement
Double indirect height measurement
Indirect length measurement
Timer Function
Wall-surface measurement
Inclination Measurement
1
1
2
1
OBJ_BUCH-1347-007.book Page 21 Tuesday, December 15, 2015 8:36 AM
