Bosch GLM Professional 80 User manual

Robert Bosch Power Tools GmbH
70538 Stuttgart
GERMANY
www.bosch-pt.com
1 609 92A 55A (2019.08) O / 332
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimatı
pl Instrukcja oryginalna
cs Původní návod k používání
sk Pôvodný návod na použitie
hu Eredeti használati utasítás
ru Оригинальное руководство по
эксплуатации
uk Оригінальна інструкція з
експлуатації
kk Пайдалану нұсқаулығының
түпнұсқасы
ro Instrucțiuni originale
bg Оригинална инструкция
mk Оригинално упатство за работа
sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad
et Algupärane kasutusjuhend
lv Instrukcijas oriģinālvalodā
lt Originali instrukcija
ar   
fa   
1 609 92A 55A
GLM Professional
80 | 80+R 60

2 |
Deutsch..................................................Seite 8
English ...................................................Page 18
Français..................................................Page 28
Español ................................................ Página 39
Português .............................................. Página 50
Italiano................................................. Pagina 61
Nederlands............................................. Pagina 72
Dansk .................................................... Side 82
Svensk .................................................. Sidan 91
Norsk..................................................... Side 100
Suomi.....................................................Sivu 110
Ελληνικά................................................ Σελίδα 119
Türkçe................................................... Sayfa 130
Polski .................................................. Strona 141
Čeština................................................Stránka 152
Slovenčina ............................................Stránka 162
Magyar...................................................Oldal 172
Русский.............................................Страница 182
Українська...........................................Сторінка 194
Қазақ ..................................................... Бет 205
Română ................................................ Pagina 216
Български ..........................................Страница 227
Македонски.........................................Страница 238
Srpski.................................................. Strana 249
Slovenščina ..............................................Stran 259
Hrvatski ...............................................Stranica 269
Eesti..................................................Lehekülg 278
Latviešu.............................................. Lappuse 288
Lietuvių k..............................................Puslapis 299
 ..................................................  309
 .................................................. 321
1 609 92A 55A | (05.08.2019) Bosch Power Tools

3 |
GLM250 VF
Professional
GLM 80
(j)(i)
(a)
(b)
(c)
(d)
(e)
(f)
(g)
(h)
(1)
(2)
(3)
(9)
(13)
(15)
(16)
(14)
(17)
(21)
(20)
(22)
(18)
(19)
(8)
(7)
(6)
(5)(4)
(10)
(11)
(12)
(24)
(23)
1 609 92A 55A | (05.08.2019) Bosch Power Tools

4 |
1
XX
1
1
X
2
1
2
1
X
1
min
max
A
B C
D E
1 609 92A 55A | (05.08.2019) Bosch Power Tools

5 |
1
2
3
180º 90º 180º
A
B3
B2
B1
F
H
G
I
(25) (25)
(26)
(3)
(2)
1 609 92A 55A | (05.08.2019) Bosch Power Tools

6 |
180º
1
90º
180º
90º
J
K
I
1 609 92A 55A | (05.08.2019) Bosch Power Tools

| 7
1 608 M00 05B
0 601 079 000
2 607 001 391
BT 150
0 601 096 B00
(25)
(27) (28) (29)
Bosch Power Tools 1 609 92A 55A | (05.08.2019)

8 | Deutsch
Deutsch
Sicherheitshinweise
Sämtliche Anweisungen
sind zu lesen und zu beach-
ten, um mit dem Messwerk-
zeug gefahrlos und sicher
zu arbeiten. Wenn das
Messwerkzeug nicht entsprechend den vorliegenden An-
weisungen verwendet wird, können die integrierten
Schutzvorkehrungen im Messwerkzeug beeinträchtigt
werden. Machen Sie Warnschilder am Messwerkzeug
niemals unkenntlich. BEWAHREN SIE DIESE ANWEISUN-
GEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES
MESSWERKZEUGS MIT.
uVorsicht – wenn andere als die hier angegebenen Be-
dienungs- oder Justiereinrichtungen benutzt oder an-
dere Verfahrensweisen ausgeführt werden, kann dies
zu gefährlicher Strahlungsexposition führen.
Das Messwerkzeug wird mit einem Warnschild ausgelie-
fert (in der Darstellung des Messwerkzeugs auf der
Grafikseite mit Nummer (20) gekennzeichnet).
Laser Radiation
Do not stare into beam
Class 2 laser product
uIst der Text des Warnschildes nicht in Ihrer Landes-
sprache, dann überkleben Sie ihn vor der ersten Inbe-
triebnahme mit dem mitgelieferten Aufkleber in Ihrer
Landessprache.
Richten Sie den Laserstrahl nicht auf Perso-
nen oder Tiere und blicken Sie nicht selbst
in den direkten oder reflektierten Laser-
strahl. Dadurch können Sie Personen blen-
den, Unfälle verursachen oder das Auge schädigen.
uFalls Laserstrahlung ins Auge trifft, sind die Augen be-
wusst zu schließen und der Kopf sofort aus dem Strahl
zu bewegen.
uNehmen Sie keine Änderungen an der Lasereinrich-
tung vor.
uVerwenden Sie die Laser-Sichtbrille nicht als Schutz-
brille. Die Laser-Sichtbrille dient zum besseren Erkennen
des Laserstrahls; sie schützt jedoch nicht vor der Laser-
strahlung.
uVerwenden Sie die Laser-Sichtbrille nicht als Sonnen-
brille oder im Straßenverkehr. Die Laser-Sichtbrille bie-
tet keinen vollständigen UV-Schutz und vermindert die
Farbwahrnehmung.
uLassen Sie das Messwerkzeug nur von qualifiziertem
Fachpersonal und nur mit Original-Ersatzteilen repa-
rieren. Damit wird sichergestellt, dass die Sicherheit des
Messwerkzeuges erhalten bleibt.
uLassen Sie Kinder das Laser-Messwerkzeug nicht un-
beaufsichtigt benutzen. Sie könnten unbeabsichtigt
Personen blenden.
uArbeiten Sie mit dem Messwerkzeug nicht in explosi-
onsgefährdeter Umgebung, in der sich brennbare
Flüssigkeiten, Gase oder Stäube befinden. Im Mess-
werkzeug können Funken erzeugt werden, die den Staub
oder die Dämpfe entzünden.
Schützen Sie das Messwerkzeug vor Hitze,
z. B. auch vor dauernder Sonneneinstrah-
lung, Feuer, Wasser und Feuchtigkeit. Es
besteht Explosionsgefahr.
uBenutzen Sie das Messwerkzeug nicht mit eingesteck-
tem Micro-USB-Kabel.
Sicherheitshinweise für Ladegeräte
uDieses Ladegerät ist nicht vorge-
sehen für die Benutzung durch
Kinder und Personen mit einge-
schränkten physischen, sensori-
schen oder geistigen Fähigkeiten
oder mangelnder Erfahrung und
Wissen. Dieses Ladegerät kann
von Kindern ab 8 Jahren und Per-
sonen mit eingeschränkten physi-
schen, sensorischen oder geisti-
gen Fähigkeiten oder mangelnder
Erfahrung und Wissen benutzt
werden, wenn sie durch eine für
ihre Sicherheit verantwortliche
Person beaufsichtigt werden oder
von dieser im sicheren Umgang
mit dem Ladegerät eingewiesen
worden sind und die damit verbun-
denen Gefahren verstehen. An-
dernfalls besteht die Gefahr von
Fehlbedienung und Verletzungen.
1 609 92A 55A | (05.08.2019) Bosch Power Tools

Deutsch | 9
uBeaufsichtigen Sie Kinder bei Be-
nutzung, Reinigung und Wartung.
Damit wird sichergestellt, dass Kin-
der nicht mit dem Ladegerät spielen.
Halten Sie das Ladegerät von Regen oder Nässe
fern. Das Eindringen von Wasser in ein Elektrogerät erhöht
das Risiko eines elektrischen Schlages.
uLaden Sie das Messwerkzeug nur mit dem mitgeliefer-
ten Ladegerät.
uHalten Sie das Ladegerät sauber. Durch Verschmutzung
besteht die Gefahr eines elektrischen Schlages.
uÜberprüfen Sie vor jeder Benutzung Ladegerät, Kabel
und Stecker. Benutzen Sie das Ladegerät nicht, sofern
Sie Schäden feststellen. Öffnen Sie das Ladegerät
nicht selbst und lassen Sie es nur von qualifiziertem
Fachpersonal und nur mit Original-Ersatzteilen repa-
rieren. Beschädigte Ladegeräte, Kabel und Stecker erhö-
hen das Risiko eines elektrischen Schlages.
uBetreiben Sie das Ladegerät nicht auf leicht brennba-
rem Untergrund (z.B. Papier, Textilien etc.) bzw. in
brennbarer Umgebung. Wegen der beim Laden auftre-
tenden Erwärmung des Ladegerätes besteht Brandge-
fahr.
uBei Beschädigung und unsachgemäßem Gebrauch des
Akkus können auch Dämpfe austreten. Führen Sie
Frischluft zu und suchen Sie bei Beschwerden einen Arzt
auf. Die Dämpfe können die Atemwege reizen.
Produkt- und
Leistungsbeschreibung
Bestimmungsgemäßer Gebrauch
Das Messwerkzeug ist bestimmt zum Messen von Entfernun-
gen, Längen, Höhen, Abständen, Neigungen und zum Be-
rechnen von Flächen und Volumina.
Das Messwerkzeug ist zur Verwendung im Innen- und Außen-
bereich geeignet.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Messwerkzeugs auf der Grafik-
seite.
(1) Display
(2) Taste Messen
(3) Taste Neigungsmessung / KalibrierungA)
(4) Taste Funktionswechsel / GrundeinstellungenA)
(5) Minustaste
(6) Taste Ergebnis / TimerfunktionA)
(7) Taste Messwertliste / Speicherung KonstanteA)
(8) Speicher-Löschtaste / Ein-Aus-TasteA)
(9) Anschlagstift
(10) Taste Wahl der Bezugsebene
(11) Plustaste
(12) Taste für Längen-, Flächen- und Volumenmessung
(13) Abdeckung Ladebuchse
(14) Micro-USB-Buchse
(15) Aufnahme Trageschlaufe
(16) Ausgang Laserstrahlung
(17) Empfangslinse
(18) Seriennummer
(19) 1/4"-Gewinde
(20) Laser-Warnschild
(21) Ladestecker
(22) Micro-USB-Kabel
(23) LadegerätB)
(24) Schutztasche
(25) MessschieneB)
(26) Verriegelungshebel MessschieneB)
(27) StativB)
(28) Laser-SichtbrilleB)
(29) Laser-ZieltafelB)
A) Taste gedrückt halten zum Aufrufen der erweiterten Funk-
tionen.
B) Abgebildetes oder beschriebenes Zubehör gehört nicht zum
Standard-Lieferumfang.
Anzeigeelemente
(a) Messwertzeilen
(b) Fehleranzeige „ERROR“
(c) Ergebniszeile
(d) Digitale Libelle / Position Messwertlisteneintrag
(e) Indikator Messwertliste
(f) Messfunktionen
Längenmessung
Flächenmessung
Volumenmessung
Dauermessung
1
Indirekte Höhenmessung
1
2
Doppelte indirekte Höhenmessung
1
Indirekte Längenmessung
Timerfunktion
Wandflächenmessung
Neigungsmessung
(g) Akku-Ladezustandsanzeige
(h) Laser eingeschaltet
(i) Bezugsebene der Messung
(j) Temperaturwarnung
Bosch Power Tools 1 609 92A 55A | (05.08.2019)

10 | Deutsch
Technische Daten
Digitaler Laser-Entfernungsmesser GLM 80 GLM 80+R 60
Sachnummer 3601K723.. 3601K723..
Entfernungsmessung
Messbereich (typisch) 0,05–80mA) 0,05–80mA)
Messbereich (typisch, ungünstige Bedingungen) 35mB) 35mB)
Messgenauigkeit (typisch) ±1,5mmA) ±1,5mmA)
Messgenauigkeit (typisch, ungünstige Bedingungen) ±2,5mmB) ±2,5mmB)
Kleinste Anzeigeneinheit 0,1mm 0,1mm
Indirekte Entfernungsmessung und Libelle
Messbereich –60° – +60° –60° – +60°
Neigungsmessung
Messbereich 0°–360° (4x90°)C) 0°–360° (4x90°)C)
Messgenauigkeit (typisch) 0,2°D)E) ±0,2°D)E)
Kleinste Anzeigeneinheit 0,1° 0,1°
Allgemein
Betriebstemperatur –10 °C ...+50°CF) –10 °C ...+50°CF)
Lagertemperatur –20 °C ...+50 °C –20 °C ...+50 °C
Zulässiger Ladetemperaturbereich +5 °C...+40 °C +5 °C...+40 °C
Relative Luftfeuchte max. 90 % 90 %
Max. Einsatzhöhe über Bezugshöhe 2000 m 2000 m
Verschmutzungsgrad entsprechend IEC61010-1 2G) 2G)
Laserklasse 2 2
Lasertyp 635 nm, < 1mW 635 nm, < 1mW
Durchmesser Laserstrahl (bei 25 °C) ca.
– in 10m Entfernung 6mmE) 6mmE)
– in 80m Entfernung 48mmE) 48mmE)
Einstellgenauigkeit des Lasers zum Gehäuse ca.
– vertikal ±2mm/mH) ±2mm/mH)
– horizontal ±10mm/mH) ±10mm/mH)
Abschaltautomatik nach ca.
– Laser 20 s 20 s
– Messwerkzeug (ohne Messung) 5 min 5 min
Gewicht entsprechend EPTA-Procedure 01:2014 0,14 kg 0,14 kg
Maße 51 x 111 x 30 mm 51 x 111 x 30 mm
Schutzart IP 54 (staub- und spritzwas-
sergeschutzt) IP 54 (staub- und spritzwas- sergeschutzt)
Messschiene
Sachnummer – 3601K79000
Maße – 58 x 610 x 30 mm
Akku Li-Ionen Li-Ionen
Nennspannung 3,7 V 3,7 V
Kapazität 1,25 Ah 1,25 Ah
Anzahl der Akkuzellen 1 1
Einzellmessungen pro Akkuladung ca. 25000I) 25000I)
1 609 92A 55A | (05.08.2019) Bosch Power Tools

Deutsch | 11
Digitaler Laser-Entfernungsmesser GLM 80 GLM 80+R 60
Ladegerät
Sachnummer 26091207..
1600A013.. 26091207.. 1600A013..
Ladezeit ca. 3 h ca. 3 h
Akku-Ladespannung 5,0 V 5,0 V
Ladestrom 1000 mA 1000 mA
Schutzklasse / II / II
A) Bei Messung ab Vorderkante des Messwerkzeugs, 100% Reflexionsvermögen des Ziels (z.B. eine weiß gestrichene Wand), schwacher Hin-
tergrundbeleuchtung und 25°C Betriebstemperatur. Zusätzlich ist mit einem Einfluss von ±0,05mm/m zu rechnen.
B) Bei Messung ab Hinterkante des Messwerkzeugs, 10–100% Reflexionsvermögen des Ziels, starker Hintergrundbeleuchtung und 25°C Be-
triebstemperatur. Zusätzlich ist mit einem Einfluss von ±0,29mm/m zu rechnen.
C) Bei Messungen mit Referenz Geräterückseite beträgt der max. Messbereich ±60°
D) Nach Kalibrierung gemäß Abbildung H. Zusätzlicher Steigungsfehler von ±0,01°/Grad bis 45°.
E) Die Breite der Laserlinie ist abhängig von der Oberflächenbeschaffenheit und von Umgebungsbedingungen.
F) In der Funktion Dauermessung beträgt die max. Betriebstemperatur +40 °C.
G) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei jedoch gelegentlich eine vorübergehende durch Betauung verursachte Leitfähig-
keit erwartet wird.
H) bei 25°C
I) Bei neuem und geladenem Akku ohne Displaybeleuchtung und Ton.
Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer (18) auf dem Typenschild.
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Ladegerätes. Die Handelsbezeichnungen einzelner Ladegeräte können variieren.
Erstinbetriebnahme
Akku laden
uBenutzen Sie nur die in den technischen Daten aufge-
führten Ladegeräte. Nur diese Ladegeräte sind auf den
bei Ihrem Messwerkzeug verwendbaren Li-Ionen-Akku ab-
gestimmt.
uDie Verwendung von Ladegeräten anderer Hersteller
kann zu Defekten am Messwerkzeug führen; auch eine
höhere Spannung (z. B. 12 V) vom Kfz-Ladegerät ist
nicht geeignet, dieses Messwerkzeug aufzuladen. Bei
Nichteinhaltung erlischt die Gewährleistung.
uBeachten Sie die Netzspannung! Die Spannung der
Stromquelle muss mit den Angaben auf dem Typenschild
des Ladegerätes übereinstimmen.
Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die vol-
le Leistung des Akkus zu gewährleisten, laden Sie den Akku
vor dem ersten Einsatz vollständig auf.
Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne
die Lebensdauer zu verkürzen. Eine Unterbrechung des La-
devorganges schädigt den Akku nicht.
Blinkt das untere Segment der Akku-Ladezustandsanzeige
(g), können nur noch wenige Messungen durchgeführt wer-
den. Laden Sie den Akku auf.
Blinkt der Rahmen um die Segmente der Akku-Ladezu-
standsanzeige (g), sind keine Messungen mehr möglich. Das
Messwerkzeug ist nur noch kurze Zeit verwendbar (z. B. um
Einträge der Messwertliste zu prüfen). Laden Sie den Akku
auf.
Verbinden Sie das Messwerkzeug mittels mitgeliefertem Mi-
cro-USB-Kabel (22) mit dem Ladegerät (23). Stecken Sie
das Ladegerät (23) in die Steckdose. Der Ladevorgang be-
ginnt.
Die Akku-Ladezustandsanzeige (g) zeigt den Ladefortschritt
an. Beim Ladevorgang blinken die Segmente nacheinander
auf. Werden alle Segmente der Akku-Ladezustandsanzeige
(g) angezeigt, ist der Akku vollständig geladen.
Bei längerem Nichtgebrauch trennen Sie das Ladegerät vom
Stromnetz.
Zusätzlich kann der Akku auch an einem USB-Port aufgela-
den werden. Schließen Sie dazu das Messwerkzeug mit dem
Micro- USB-Kabel an einen USB-Port an. Im USB-Betrieb (La-
debetrieb, Datenübertragung) kann es zu einer deutlich ver-
längerten Ladezeit kommen.
Das Messwerkzeug kann während des Ladevorgangs nicht
benutzt werden.
uSchützen Sie das Ladegerät vor Nässe!
Hinweise für den optimalen Umgang mit dem Akku im
Messwerkzeug
Lagern Sie das Messwerkzeug nur im zulässigen Temperatur-
bereich, (siehe „Technische Daten“, Seite10). Lassen Sie
das Messwerkzeug z. B. im Sommer nicht im Auto liegen.
Eine wesentlich verkürzte Betriebszeit nach der Aufladung
zeigt an, dass der Akku verschlissen ist und vom Bosch-Kun-
dendienst ersetzt werden muss.
Beachten Sie die Hinweise zur Entsorgung.
Betrieb
Inbetriebnahme
uSchützen Sie das Messwerkzeug vor Nässe und direk-
ter Sonneneinstrahlung.
Bosch Power Tools 1 609 92A 55A | (05.08.2019)

12 | Deutsch
uSetzen Sie das Messwerkzeug keinen extremen Tem-
peraturen oder Temperaturschwankungen aus. Lassen
Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie
das Messwerkzeug bei größeren Temperaturschwankun-
gen erst austemperieren, bevor Sie es in Betrieb nehmen.
Bei extremen Temperaturen oder Temperaturschwankun-
gen kann die Präzision des Messwerkzeugs beeinträchtigt
werden.
uVermeiden Sie heftige Stöße oder Stürze des Mess-
werkzeugs. Nach starken äußeren Einwirkungen auf das
Messwerkzeug sollten Sie vor dem Weiterarbeiten immer
eine Genauigkeitsüberprüfung durchführen (siehe „Ge-
nauigkeitsüberprüfung und Kalibrierung der Neigungs-
messung (siehe BildH)“, Seite16) und (siehe „Genauig-
keitsüberprüfung der Entfernungsmessung“, Seite16).
Ein-/Ausschalten
uLassen Sie das eingeschaltete Messwerkzeug nicht
unbeaufsichtigt und schalten Sie das Messwerkzeug
nach Gebrauch ab. Andere Personen könnten vom La-
serstrahl geblendet werden.
Zum Einschalten des Messwerkzeugs haben Sie folgende
Möglichkeiten:
– Drücken auf die Ein-Aus-Taste (8): Das Messwerkzeug
wird eingeschaltet und befindet sich in der Funktion Län-
genmessung. Der Laser wird nicht eingeschaltet.
– Drücken auf die Taste Messen (2): Messwerkzeug und La-
ser werden eingeschaltet. Das Messwerkzeug befindet
sich in der Funktion Längenmessung. Bei in der Mess-
schiene (25) eingesetztem Messwerkzeug ist die Funkti-
on Neigungsmessung aktiviert.
uRichten Sie den Laserstrahl nicht auf Personen oder
Tiere und blicken Sie nicht selbst in den Laserstrahl,
auch nicht aus größerer Entfernung.
Zum Ausschalten des Messwerkzeugs drücken Sie lange auf
die Ein-Aus-Taste (8).
Wird ca. 5min lang keine Taste am Messwerkzeug gedrückt,
dann schaltet sich das Messwerkzeug zur Schonung der Bat-
terien automatisch ab.
Wird in der Betriebsart „Neigungsmessung“ der Winkel ca.
5min lang nicht geändert, dann schaltet sich das Messwerk-
zeug zur Schonung der Batterien automatisch ab.
Bei der automatischen Abschaltung bleiben alle gespeicher-
ten Werte erhalten.
Messvorgang
Nach dem Einschalten durch Drücken auf die Taste Messen
(2) befindet sich das Messwerkzeug immer in der Funktion
Längenmessung bzw. Neigungsmessung, bei in der Mess-
schiene (25) eingesetztem Messwerkzeug. Andere Mess-
funktionen können Sie durch Drücken der jeweiligen Funkti-
onstaste einstellen (siehe „Messfunktionen“, Seite13).
Als Bezugsebene für die Messung ist nach dem Einschalten
die Hinterkante des Messwerkzeugs ausgewählt. Durch
Drücken der Taste Bezugsebene (10) können Sie die Bezug-
sebene ändern (siehe „Bezugsebene wählen (siehe BildA)“,
Seite12).
Legen Sie das Messwerkzeug mit der gewählten Bezugsebe-
ne an den gewünschten Startpunkt der Messung (z.B.
Wand) an.
Drücken Sie zum Einschalten des Laserstrahls kurz auf die
Taste Messen (2).
uRichten Sie den Laserstrahl nicht auf Personen oder
Tiere und blicken Sie nicht selbst in den Laserstrahl,
auch nicht aus größerer Entfernung.
Visieren Sie mit dem Laserstrahl die Zielfläche an. Drücken
Sie zum Auslösen der Messung erneut kurz auf die Taste
Messen (2).
Bei eingeschaltetem permanentem Laserstrahl beginnt die
Messung bereits nach dem ersten Drücken der Taste Messen
(2). In der Funktion Dauermessung startet die Messung so-
fort beim Einschalten der Funktion.
Der Messwert erscheint typischerweise innerhalb von 0,5s
und spätestens nach 4s. Die Dauer der Messung hängt ab
von der Entfernung, den Lichtverhältnissen und den Reflexi-
onseigenschaften der Zielfläche. Das Ende der Messung wird
durch einen Signalton angezeigt. Nach Beendigung der Mes-
sung wird der Laserstrahl automatisch abgeschaltet.
Erfolgt ca. 20s nach dem Anvisieren keine Messung, schal-
tet sich der Laserstrahl zur Schonung des Akkus automatisch
ab.
Bezugsebene wählen (siehe BildA)
Für die Messung können Sie unter vier verschiedenen Bezug-
sebenen wählen:
– der Hinterkante des Messwerkzeugs bzw. der Vorderkan-
te des um 90° ausgeklappten Anschlagstiftes (9) (z.B.
beim Anlegen an Außenecken),
– der Spitze des um 180° geklappten Anschlagstiftes (9)
(z.B. für Messungen aus Ecken),
– der Vorderkante des Messwerkzeugs (z.B. beim Messen
ab einer Tischkante),
– der Mitte des Gewindes (19) (z.B. für Messungen mit
Stativ).
Drücken Sie zur Auswahl der Bezugsebene die Taste (10) so
oft, bis im Display die gewünschte Bezugsebene angezeigt
wird. Nach jedem Einschalten des Messwerkzeugs ist die
Hinterkante des Messwerkzeugs als Bezugsebene voreinge-
stellt.
Eine nachträgliche Änderung der Bezugsebene von bereits
erfolgten Messungen (z.B. bei Anzeige von Messwerten in
der Messwertliste) ist nicht möglich.
Menü „Grundeinstellungen“
Um in das Menü „Grundeinstellungen“ zu gelangen, halten
Sie die Taste Grundeinstellungen (4) gedrückt.
Drücken Sie kurz die Taste Grundeinstellungen (4), um die
einzelnen Menüpunkte zu wählen.
Drücken Sie die Minustaste (5) bzw. die Plustaste (11), um
die Einstellung innerhalb der Menüpunkte zu wählen.
Um das Menü „Grundeinstellungen“ zu verlassen, drücken
Sie die Taste Messung (2).
1 609 92A 55A | (05.08.2019) Bosch Power Tools

Deutsch | 13
Grundeinstellungen
Tonsignale Ein
Aus
Displaybeleuchtung Ein
Aus
Automatisch
ein/aus
Digitale Libelle Ein
Aus
Displayrotation Ein
Aus
Permanenter Laserstrahl Ein
Aus
Einheit Entfernung (je nach
Länderversion) m, ft, inch, …
Einheit Winkel (je nach Län-
derversion) °, %, mm/m, inch/ft
Bis auf die Einstellung „Permanenter Laserstrahl“ bleiben
beim Ausschalten alle Grundeinstellungen erhalten.
Permanenter Laserstrahl
uRichten Sie den Laserstrahl nicht auf Personen oder
Tiere und blicken Sie nicht selbst in den Laserstrahl,
auch nicht aus größerer Entfernung.
Der Laserstrahl bleibt in dieser Einstellung auch zwischen
den Messungen eingeschaltet, zum Messen ist nur ein ein-
maliges kurzes Drücken der Taste Messen (2) notwendig.
Messfunktionen
Einfache Längenmessung
Drücken Sie für Längenmessungen die Taste (12) so oft, bis
im Display die Anzeige für Längenmessung erscheint.
Drücken Sie zum Einschalten des Lasers und
zum Messen jeweils einmal kurz auf die Taste
Messen (2).
Der Messwert wird in der Ergebniszeile (c) an-
gezeigt.
Bei mehreren Längenmessungen hintereinander werden die
Ergebnisse der letzten Messungen in den Messwertzeilen (a)
angezeigt.
Flächenmessung
Drücken Sie für Flächenmessungen die Taste (12) so oft, bis
im Display die Anzeige für Flächenmessung erscheint.
Messen Sie anschließend Breite und Länge nacheinander
wie bei einer Längenmessung. Zwischen den beiden Mes-
sungen bleibt der Laserstrahl eingeschaltet.
Nach Abschluss der zweiten Messung wird die
Fläche automatisch errechnet und in der Er-
gebniszeile (c) angezeigt. Die Einzelmesswerte
stehen in den Messwertzeilen (a).
Volumenmessung
Drücken Sie für Volumenmessungen die Taste (12) so oft,
bis im Display die Anzeige für Volumenmessung er-
scheint.
Messen Sie anschließend Breite, Länge und Tiefe nacheinan-
der wie bei einer Längenmessung. Zwischen den drei Mes-
sungen bleibt der Laserstrahl eingeschaltet.
Nach Abschluss der dritten Messung wird das
Volumen automatisch errechnet und in der Er-
gebniszeile (c) angezeigt. Die Einzelmesswerte
stehen in den Messwertzeilen (a).
Werte über 999999m3 können nicht angezeigt werden, im
Display erscheint „ERROR“. Teilen Sie das zu messende Vo-
lumen in Einzelmessungen auf, deren Werte Sie separat be-
rechnen und dann zusammenfassen.
Dauermessung/Minimum-/Maximummessung (siehe
BildB)
Bei der Dauermessung kann das Messwerkzeug relativ zum
Ziel bewegt werden, wobei der Messwert ca. alle 0,5 s ak-
tualisiert wird. Sie können sich z. B. von einer Wand bis zum
gewünschten Abstand entfernen, die aktuelle Entfernung ist
stets ablesbar.
Für Dauermessungen drücken Sie die Taste Funktionswech-
sel (4), bis im Display die Anzeige für Dauermessung er-
scheint. Drücken Sie zum Start der Dauermessung die Taste
Messen (2).
Die Minimummessung dient zum Ermitteln der kürzesten
Entfernung von einem festen Bezugspunkt aus. Sie hilft z.B.
bei der Ermittlung von Senkrechten oder Waagerechten.
Die Maximummessung dient zum Ermitteln der größten Ent-
fernung von einem festen Bezugspunkt aus. Sie hilft z.B. bei
der Ermittlung von Diagonalen.
In der Ergebniszeile (c) wird der aktuelle Mess-
wert angezeigt. In den Messwertzeilen (a) er-
scheinen der maximale („max“) und der mini-
male („min“) Messwert. Er wird immer dann
überschrieben, wenn der aktuelle Längenmesswert kleiner
bzw. größer als der bisherige Minimal- bzw. Maximalwert ist.
Durch Drücken der Speicher-Löschtaste (8) werden die bis-
herigen Minimal- bzw. Maximalwerte gelöscht.
Durch Drücken der Taste Messen (2) beenden Sie die Dauer-
messung. Der letzte Messwert wird in der Ergebniszeile (c)
angezeigt. Erneutes Drücken der Taste Messen (2) startet
die Dauermessung von Neuem.
Bosch Power Tools 1 609 92A 55A | (05.08.2019)

14 | Deutsch
Die Dauermessung schaltet nach 5min automatisch ab. Der
letzte Messwert bleibt in der Ergebniszeile (c) angezeigt.

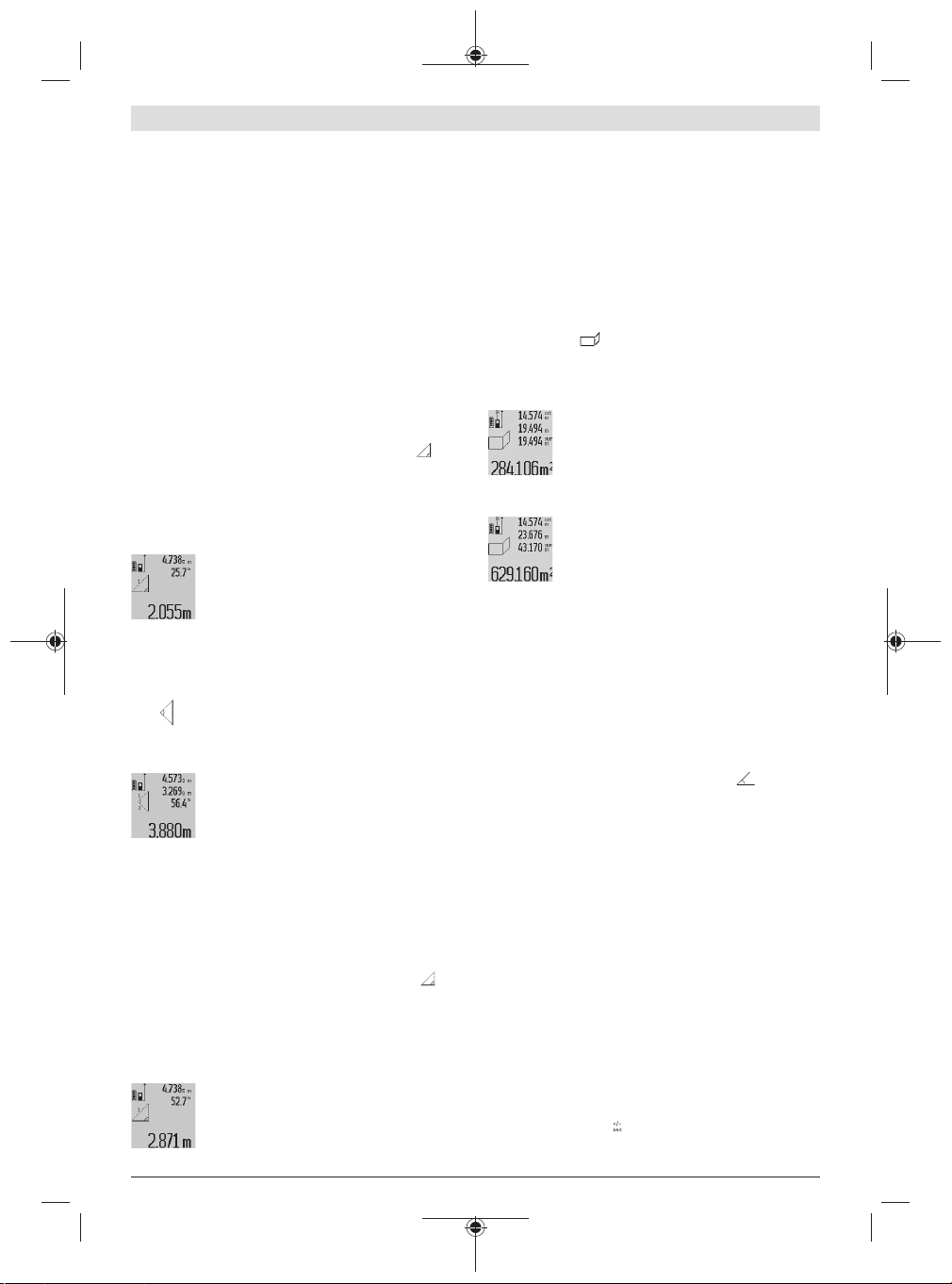

Indirekte Entfernungsmessung
Die indirekte Entfernungsmessung dient zum Ermitteln von
Entfernungen, die nicht direkt zu messen sind, weil ein Hin-
dernis den Strahlengang behindern würde oder keine Zielflä-
che als Reflektor zur Verfügung steht. Dieses Messverfahren
kann nur in vertikaler Richtung eingesetzt werden. Jede Ab-
weichung in horizontaler Richtung führt zu Messfehlern.
Zwischen den Einzelmessungen bleibt der Laserstrahl einge-
schaltet.
Für die indirekte Entfernungsmessung stehen drei Messfunk-
tionen zur Verfügung, mit denen jeweils unterschiedliche
Strecken ermittelt werden können.
a) Indirekte Höhenmessung (siehe BildC)
Drücken Sie die Taste Funktionswechsel (4) so oft, bis im
Display die Anzeige für die indirekte Höhenmessung
1
er-
scheint.
Achten Sie darauf, dass das Messwerkzeug auf der gleichen
Höhe ist wie der untere Messpunkt. Kippen Sie dann das
Messwerkzeug um die Bezugsebene und messen Sie wie bei
einer Längenmessung die Strecke (1).
Nach Abschluss der Messung wird das Ergeb-
nis für die gesuchte Strecke „X“ in der Ergeb-
niszeile (c) angezeigt. Die Messwerte für die
Strecke „1“ und den Winkel „α“ stehen in den
Messwertzeilen (a).
b) Doppelte indirekte Höhenmessung (siehe BildD)
Drücken Sie die Taste Funktionswechsel (4) so oft, bis im
Display die Anzeige für die doppelte indirekte Höhenmes-
sung
1
2
erscheint.
Messen Sie wie bei einer Längenmessung die Strecken „1“
und „2“ in dieser Reihenfolge.
Nach Abschluss der Messung wird das Ergeb-
nis für die gesuchte Strecke „X“ in der Ergeb-
niszeile (c) angezeigt. Die Messwerte für die
Strecken „1“, „2“ und den Winkel „α“ stehen
in den Messwertzeilen (a).
Achten Sie darauf, dass die Bezugsebene der Messung z.B.
Hinterkante des Messwerkzeugs) bei allen Einzelmessungen
innerhalb eines Messvorgangs an exakt der gleichen Stelle
bleibt.
c) Indirekte Längenmessung (siehe BildE)
Drücken Sie die Taste Funktionswechsel (4) so oft, bis im
Display die Anzeige für die indirekte Längenmessung
1
er-
scheint.
Achten Sie darauf, dass das Messwerkzeug auf der gleichen
Höhe ist wie der gesuchte Messpunkt. Kippen Sie dann das
Messwerkzeug um die Bezugsebene und messen Sie wie bei
einer Längenmessung die Strecke „1“.
Nach Abschluss der Messung wird das Ergeb-
nis für die gesuchte Strecke „X“ in der Ergeb-
niszeile (c) angezeigt. Die Messwerte für die
Strecke „1“ und den Winkel „α“ stehen in den Messwertzei-
len (a).
Wandflächenmessung (siehe BildF)
Die Wandflächenmessung dient dazu, die Summe mehrerer
Einzelflächen mit einer gemeinsamen Höhe zu ermitteln.
Im abgebildeten Beispiel soll die Gesamtfläche mehrerer
Wände ermittelt werden, die die gleiche Raumhöhe A, aber
unterschiedliche Längen B haben.
Drücken Sie für Wandflächenmessungen die Taste Funkti-
onswechsel (4) so oft, bis im Display die Anzeige für Wand-
flächenmessung erscheint.
Messen Sie die Raumhöhe A wie bei einer Längenmessung.
Der Messwert („cst“) wird in der oberen Messwertzeile (a)
angezeigt. Der Laser bleibt eingeschaltet.
Messen Sie danach die Länge B1 der ersten
Wand. Die Fläche wird automatisch berechnet
und in der Ergebniszeile (c) angezeigt. Der
letzte Längenmesswert steht in der mittleren
Messwertzeile (a). Der Laser bleibt eingeschal-
tet.
Messen Sie nun die Länge B2 der zweiten
Wand. Der in der mittleren Messwertzeile (a)
angezeigte Einzelmesswert wird zur Länge B1
addiert. Die Summe der beiden Längen
(„sum“, angezeigt in der unteren Messwertzei-
le (a)) wird mit der gespeicherten Höhe A multipliziert. Der
Gesamtflächenwert wird in der Ergebniszeile (c) angezeigt.
Sie können beliebig viele weitere Längen BX messen, die au-
tomatisch addiert und mit der Höhe A multipliziert werden.
Voraussetzung für eine korrekte Flächenberechnung ist,
dass die erste gemessene Länge (im Beispiel die Raumhöhe
A) für alle Teilflächen identisch ist.
Neigungsmessung (siehe BildG)
Drücken Sie die Taste Neigungsmessung (3) erscheint im
Display die Anzeige für die Neigungsmessung . Als Bezug-
sebene dient die Rückseite des Messwerkzeugs. Durch
nochmaliges Drücken der Taste Neigungsmessung (3) wer-
den die Seitenflächen des Messwerkzeugs als Bezugsebene
genutzt und die Displayansicht um 90° gedreht dargestellt.
Drücken Sie die Taste Messen (2), um den Messwert zu fixie-
ren und in den Messwertspeicher zu übernehmen. Durch
nochmaliges Drücken auf die Taste Messen (2) wird die Mes-
sung fortgesetzt.
Blinkt die Anzeige während des Messvorgangs wurde das
Messwerkzeug zu stark seitlich gekippt.
Haben Sie in den Grundeinstellungen die Funktion „Digitale
Libelle“ eingeschaltet, wird der Neigungswert auch in den
anderen Messfunktionen in Zeile (d) des Displays (1) ange-
zeigt.
Timerfunktion
Die Timerfunktion hilft z.B. wenn Bewegungen des Mess-
werkzeugs während der Messung verhindert werden sollen.
Halten Sie für die Timerfunktion die Taste (6) gedrückt, bis
im Display die Anzeige erscheint.
1 609 92A 55A | (05.08.2019) Bosch Power Tools

Deutsch | 15
In der Messwertzeile (a) wird die Zeitspanne vom Auslösen
bis zur Messung angezeigt. Die Zeitspanne kann durch
Drücken der Plustaste (11) bzw. der Minustaste (5) zwi-
schen 1s und 60s eingestellt werden.
Die Messung erfolgt nach Ablauf der eingestell-
ten Zeitspanne automatisch.
Die Timerfunktion kann auch bei Entfernungs-
messungen innerhalb anderer Messfunktionen
(z.B. Flächenmessung) verwendet werden. Addition und
Subtraktion von Messergebnissen sowie Dauermessung sind
nicht möglich.
Liste der letzten Messwerte
Das Messwerkzeug speichert die letzten 20 Messwerte und
deren Berechnungen und zeigt sie in umgekehrter Reihenfol-
ge (den letzten Messwert zuerst) an.
Drücken Sie zum Abrufen der gespeicherten
Messungen die Taste (7). Im Display erscheint
das Ergebnis der letzten Messung, dazu der In-
dikator für die Messwertliste (e) und mit Spei-
cherplatz für die Nummerierung der angezeig-
ten Messungen.
Sind beim erneuten Drücken der Taste (7) keine weiteren
Messungen gespeichert, wechselt das Messwerkzeug zurück
in die letzte Messfunktion. Zum Verlassen der Messwertliste
drücken Sie eine der Tasten für Messfunktionen.
Um den aktuell angezeigten Längenmesswert dauerhaft als
Konstante zu speichern, halten Sie die Taste Messwertliste
(7) gedrückt bis im Display „CST“ angezeigt wird. Ein Mess-
wertlisteneintrag kann nicht nachträglich als Konstante ge-
speichert werden.
Um einen Längenmesswert in einer Messfunktion (z.B. Flä-
chenmessung) zu nutzen, drücken Sie die Taste Messwertlis-
te (7), wählen den gewünschten Eintrag und bestätigen
durch Drücken auf die Taste Ergebnis (6).
Messwerte löschen
Durch kurzes Drücken der Taste (8) können Sie in allen
Messfunktionen den zuletzt ermittelten Einzelmesswert lö-
schen. Durch mehrmaliges kurzes Drücken der Taste werden
die Einzelmesswerte in umgekehrter Reihenfolge gelöscht.
Um den aktuell angezeigten Messwertlisteneintrag zu lö-
schen, drücken Sie kurz die Taste (8). Um die gesamte
Messwertliste und die Konstante „CST“ zu löschen, halten
Sie die Taste Messwertliste (7) gedrückt und drücken gleich-
zeitig kurz die Taste (8).
In der Funktion Wandflächenmessung wird beim ersten kurz-
en Drücken der Taste (8) der letzte Einzelmesswert ge-
löscht, beim zweiten Drücken alle Längen BX, beim dritten
Drücken die Raumhöhe A.
Messwerte addieren
Um Messwerte zu addieren, führen Sie zuerst eine beliebige
Messung durch oder wählen einen Eintrag aus der Messwert-
liste. Drücken Sie dann die Plustaste (11). Im Display er-
scheint zur Bestätigung „+“. Führen Sie dann eine zweite
Messung durch oder wählen einen weiteren Eintrag aus der
Messwertliste.
Drücken Sie zur Abfrage der Summe beider
Messungen die Ergebnistaste (6). Die Berech-
nung wird in den Messwertzeilen (a) ange-
zeigt, die Summe steht in der Ergebniszeile
(c).
Nach Berechnung der Summe können zu diesem Ergebnis
weitere Messwerte oder Messwertlisten-Einträge addiert
werden, wenn vor der Messung jeweils die Plustaste (11)
gedrückt wird. Die Addition wird durch Drücken der Ergebni-
staste (6) beendet.
Hinweise zur Addition:
– Längen-, Flächen- und Volumenwerte können nicht ge-
mischt addiert werden. Werden z.B. ein Längen- und ein
Flächenwert addiert, erscheint beim Drücken der Ergeb-
nistaste (6) kurz „ERROR“ im Display. Danach wechselt
das Messwerkzeug in die zuletzt aktive Messfunktion.
– Es wird jeweils das Ergebnis einer Messung (z.B. Volu-
menwert) addiert, bei Dauermessungen der in der Ergeb-
niszeile (c) angezeigte Messwert. Die Addition von Einzel-
messwerten aus den Messwertzeilen (a) ist nicht mög-
lich.
Messwerte subtrahieren
Zur Subtraktion von Messwerten drücken Sie
die Minustaste (5), im Display erscheint zur
Bestätigung „–“. Das weitere Vorgehen ist ana-
log zu „Messwerte addieren“.
Arbeitshinweise
Allgemeine Hinweise
Die Empfangslinse (17), der Ausgang der Laserstrahlung
(16) dürfen bei einer Messung nicht abgedeckt sein.
Das Messwerkzeug darf während einer Messung nicht be-
wegt werden (mit Ausnahme der Funktionen Dauermessung
und Neigungsmessung). Legen Sie deshalb das Messwerk-
zeug möglichst an eine feste Anschlag- oder Auflagefläche
an.
Einflüsse auf den Messbereich
Der Messbereich hängt von den Lichtverhältnissen und den
Reflexionseigenschaften der Zielfläche ab. Verwenden Sie
zur besseren Sichtbarkeit des Laserstrahls bei Arbeiten im
Außenbereich und bei starker Sonneneinstrahlung die Laser-
Sichtbrille (28) (Zubehör) und die Laser-Zieltafel (29) (Zu-
behör), oder schatten Sie die Zielfläche ab.
Einflüsse auf das Messergebnis
Aufgrund physikalischer Effekte kann nicht ausgeschlossen
werden, dass es beim Messen auf verschiedenen Oberflä-
chen zu Fehlmessungen kommt. Dazu zählen:
– transparente Oberflächen (z.B. Glas, Wasser),
– spiegelnde Oberflächen (z.B. poliertes Metall, Glas),
– poröse Oberflächen (z.B. Dämmmaterialien)
– strukturierte Oberflächen (z.B. Rauputz, Naturstein).
Verwenden Sie gegebenenfalls auf diesen Oberflächen die
Laser-Zieltafel (29) (Zubehör).
Fehlmessungen sind außerdem auf schräg anvisierten Ziel-
flächen möglich.
Bosch Power Tools 1 609 92A 55A | (05.08.2019)

16 | Deutsch
Ebenso können Luftschichten mit unterschiedlichen Tempe-
raturen oder indirekt empfangene Reflexionen den Messwert
beeinflussen.
Genauigkeitsüberprüfung und Kalibrierung der
Neigungsmessung (siehe BildH)
Prüfen Sie regelmäßig die Genauigkeit der Neigungsmes-
sung. Dies erfolgt durch eine Umschlagsmessung. Legen Sie
dazu das Messwerkzeug auf einen Tisch und messen Sie die
Neigung. Drehen Sie das Messwerkzeug um 180° und mes-
sen Sie erneut die Neigung. Die Differenz des angezeigten
Betrags darf max. 0,3° betragen.
Bei größeren Abweichungen müssen Sie das Messwerkzeug
neu kalibrieren. Halten Sie dazu die Taste Neigungsmessung
(3) gedrückt. Folgen Sie den Anweisungen auf dem Display.
Genauigkeitsüberprüfung der Entfernungsmessung
Sie können die Genauigkeit des Messwerkzeugs wie folgt
überprüfen:
– Wählen Sie eine auf Dauer unveränderliche Messstrecke
von ca. 1 bis 10m Länge, deren Länge Ihnen exakt be-
kannt ist (z.B. Raumbreite, Türöffnung). Die Messstrecke
muss im Innenraum liegen, die Zielfläche der Messung
glatt und gut reflektierend sein.
– Messen Sie die Strecke 10-mal nacheinander.
Die Abweichung der Einzelmessungen vom Mittelwert darf
maximal ±2mm betragen. Protokollieren Sie die Messun-
gen, um zu einem späteren Zeitpunkt die Genauigkeit ver-
gleichen zu können.
Arbeiten mit dem Stativ (Zubehör)
Die Verwendung eines Stativs ist besonders bei größeren
Entfernungen notwendig. Setzen Sie das Messwerkzeug mit
dem 1/4"-Gewinde (19) auf die Schnellwechselplatte des
Stativs (27) oder eines handelsüblichen Fotostativs auf.
Schrauben Sie es mit der Feststellschraube der Schnell-
wechselplatte fest.
Stellen Sie die Bezugsebene für Messungen mit Stativ durch
Drücken der Taste (10) entsprechend ein (Bezugsebene Ge-
winde).
Arbeiten mit der Messschiene (siehe BilderI–K)
Die Messschiene (25) kann für ein genaueres Ergebnis der
Neigungsmessung genutzt werden. Entfernungsmessungen
sind mit der Messschiene nicht möglich.
Legen Sie das Messwerkzeug wie abgebildet in
die Messschiene (25) ein und verriegeln Sie
das Messwerkzeug mit dem Verriegelungshe-
bel (26). Drücken Sie die Taste Messen (2),
um die Betriebsart „Messschiene“ zu aktivie-
ren.
Prüfen Sie regelmäßig die Genauigkeit der Neigungsmessung
durch eine Umschlagsmessung oder die Libellen an der
Messschiene.
Bei größeren Abweichungen müssen Sie das Messwerkzeug
neu kalibrieren. Halten Sie dazu die Taste Neigungsmessung
(3) gedrückt. Folgen Sie den Anweisungen auf dem Display.
Zum Beenden der Betriebsart „Messschiene“ schalten Sie
das Messwerkzeug aus und nehmen Sie es aus der Mess-
schiene heraus.
Fehler – Ursachen und Abhilfe
Ursache Abhilfe
Temperaturwarnung (j) blinkt, Messung nicht möglich
Messwerkzeug ist außerhalb
der Betriebstemperatur von
–10 °C bis +50 °C (in der
Funktion Dauermessung bis
+40 °C).
Abwarten, bis das Messwerk-
zeug Betriebstemperatur er-
reicht.
Anzeige „ERROR“ im Display
Addition/Subtraktion von
Messwerten mit unterschied-
lichen Maßeinheiten
Nur Messwerte mit gleichen
Maßeinheiten addieren/sub-
trahieren
Winkel zwischen Laserstrahl
und Ziel ist zu spitz. Winkel zwischen Laserstrahl und Ziel vergrößern
Zielfläche reflektiert zu stark
(z.B. Spiegel) bzw. zu
schwach (z.B. schwarzer
Stoff), oder Umgebungslicht
ist zu stark.
Laser-Zieltafel (29) (Zube-
hör) verwenden
Ausgang Laserstrahlung (16)
bzw. Empfangslinse (17)
sind beschlagen (z.B. durch
schnellen Temperaturwech-
sel).
Mit weichem Tuch Ausgang
Laserstrahlung (16) bzw.
Empfangslinse (17) trocken-
reiben
Berechneter Wert ist größer
als 999 999m/m2/m3.Berechnung in Zwischen- schritte aufteilen
Anzeige „>60°“ oder „<–60°“ im Display
Der Neigungsmessbereich
für die Messfunktion bzw.
Bezugsebene wurde über-
schritten.
Führen Sie die Messung in-
nerhalb des spezifizierten
Winkelbereichs aus.
Anzeige „CAL“ und Anzeige „ERROR“ im Display
Die Kalibrierung der Nei-
gungsmessung wurde nicht
in der korrekten Reihenfolge
oder in den korrekten Posi-
tionen durchgeführt.
Wiederholen Sie die Kalibrie-
rung gemäß den Anweisun-
gen auf dem Display und in
der Betriebsanleitung.
Die für die Kalibrierung ver-
wendeten Flächen waren
nicht genau in der Waagrech-
ten oder Senkrechten ausge-
richtet.
Wiederholen Sie die Kalibrie-
rung auf einer waagrechten
bzw. senkrechten Fläche und
prüfen Sie die Flächen ggf.
vorher mittels einer Wasser-
waage.
Das Messwerkzeug wurde
beim Drücken der Taste be-
wegt bzw. gekippt.
Wiederholen Sie die Kalibrie-
rung und halten Sie das
Messwerkzeug während des
Drückens der Taste ruhig auf
der Fläche.
Akku-Ladezustandsanzeige (g), Temperaturwarnung (j)
und Anzeige „ERROR“ im Display
1 609 92A 55A | (05.08.2019) Bosch Power Tools

Deutsch | 17
Ursache Abhilfe
Temperatur des Messwerk-
zeuges außerhalb des zuläs-
sigen Ladetemperaturberei-
ches
Warten Sie ab, bis der Lade-
temperaturbereich erreicht
ist.
Akku-Ladezustandsanzeige (g) und Anzeige „ERROR“
im Display
Akku-Ladespannung nicht
korrekt Überprüfen Sie, ob die Steckverbindung korrekt
hergestellt ist und das Micro-
USB-Kabel ordnungsgemäß
funktioniert. Bei blinkendem
Gerätesymbol ist der Akku
defekt und muss durch den
Bosch-Kundendienst ausge-
wechselt werden.
Akku-Ladezustandsanzeige (g) und Uhrensymbol (f) im
Display
Deutlich verlängerte Lade-
zeit, da der Ladestrom zu
niedrig ist.
Benutzen Sie ausschließlich
das Original Bosch Micro-
USB-Kabel.
Messergebnis unplausibel
Zielfläche reflektiert nicht
eindeutig (z.B. Wasser,
Glas).
Zielfläche abdecken
Ausgang Laserstrahlung (16)
bzw. Empfangslinse (17) ist
verdeckt.
Ausgang Laserstrahlung (16)
bzw. Empfangslinse (17)
freihalten
Falsche Bezugsebene einge-
stellt Bezugsebene passend zur Messung wählen
Hindernis im Verlauf des La-
serstrahls Laserpunkt muss komplett auf Zielfläche liegen.
Die Anzeige bleibt unverändert oder das Messwerkzeug
reagiert unerwartet auf Tastendruck
Fehler in der Software Drücken Sie gleichzeitig die
Taste Messen (2) und die
Speicher-Löschtaste / Ein-
Aus-Taste (8) um die Soft-
ware zurückzusetzen.
Das Messwerkzeug überwacht die korrekte
Funktion bei jeder Messung. Wird ein Defekt
festgestellt, zeigt das Display nur noch neben-
stehendes Symbol. In diesem Fall, oder wenn
die oben genannten Abhilfemaßnahmen einen
Fehler nicht beseitigen können, führen Sie das Messwerk-
zeug über Ihren Händler dem Bosch-Kundendienst zu.
Wartung und Service
Wartung und Reinigung
Lagern und transportieren Sie das Messwerkzeug nur in der
mitgelieferten Schutztasche.
Halten Sie das Messwerkzeug stets sauber.
Tauchen Sie das Messwerkzeug nicht ins Wasser oder ande-
re Flüssigkeiten.
Wischen Sie Verschmutzungen mit einem feuchten, weichen
Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel.
Pflegen Sie insbesondere die Empfangslinse (17) mit der
gleichen Sorgfalt, mit der Brille oder Linse eines Fotoappa-
rats behandelt werden müssen.
Senden Sie im Reparaturfall das Messwerkzeug in der
Schutztasche (24) ein.
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und
Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-
zeichnungen und Informationen zu Ersatzteilen finden Sie
auch unter: www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne
bei Fragen zu unseren Produkten und deren Zubehör.
www.powertool-portal.de, das Internetportal für Handwer-
ker und Heimwerker.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 10-stellige Sachnummer laut Typen-
schild des Produkts an.
Deutschland
Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.de können Sie online Ersatzteile be-
stellen oder Reparaturen anmelden.
Kundendienst: Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Anwendungsberatung:
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile bestel-
len.
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Luxemburg
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Schweiz
Unter www.bosch-pt.com/ch/de können Sie online Ersatz-
teile bestellen.
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Transport
Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderun-
gen des Gefahrgutrechts. Die Akkus können durch den Be-
Bosch Power Tools 1 609 92A 55A | (05.08.2019)

18 | English
nutzer ohne weitere Auflagen auf der Straße transportiert
werden.
Beim Versand durch Dritte (z.B.: Lufttransport oder Spediti-
on) sind besondere Anforderungen an Verpackung und
Kennzeichnung zu beachten. Hier muss bei der Vorbereitung
des Versandstückes ein Gefahrgut-Experte hinzugezogen
werden.
Entsorgung
Messwerkzeuge, Ladegeräte, Akkus, Zubehör
und Verpackungen sollen einer umweltgerechten
Wiederverwertung zugeführt werden.
Werfen Sie Messwerkzeuge, Ladegeräte und Ak-
kus nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der europäischen Richtlinie 2012/19/EU müssen
nicht mehr gebrauchsfähige Messwerkzeuge und Ladegeräte
und gemäß der europäischen Richtlinie 2006/66/EG müs-
sen defekte oder verbrauchte Akkus/Batterien getrennt ge-
sammelt und einer umweltgerechten Wiederverwendung zu-
geführt werden.
Akkus/Batterien:
Li-Ion:
Bitte beachten Sie die Hinweise im Abschnitt Transport (sie-
he „Transport“, Seite17).
uIntegrierte Akkus dürfen zur Entsorgung nur von
Fachpersonal entnommen werden. Durch das Öffnen
der Gehäuseschale kann das Messwerkzeug zerstört wer-
den.
Um den Akku aus dem Messwerkzeug zu entnehmen, betäti-
gen Sie das Messwerkzeug so lange, bis der Akku vollständig
entladen ist. Drehen Sie die Schrauben am Gehäuse heraus
und nehmen Sie die Gehäuseschale ab, um den Akku zu ent-
nehmen. Um einen Kurzschluss zu verhindern, trennen Sie
die Anschlüsse am Akku einzeln nacheinander und isolieren
Sie anschließend die Pole. Auch bei vollständiger Entladung
ist noch eine Restkapazität im Akku enthalten, die im Kurz-
schlussfall freigesetzt werden kann.
English
Safety Instructions
All instructions must be
read and observed in order
for the measuring tool to
function safely. The safe-
guards integrated into the
measuring tool may be compromised if the measuring
tool is not used in accordance with these instructions.
Never make warning signs on the measuring tool unre-
cognisable. SAVE THESE INSTRUCTIONS FOR FUTURE
REFERENCE AND INCLUDE THEM WITH THE MEASURING
TOOL WHEN TRANSFERRING IT TO A THIRD PARTY.
uWarning! If operating or adjustment devices other
than those specified here are used or other proced-
ures are carried out, this can lead to dangerous expos-
ure to radiation.
The measuring tool is delivered with a warning label
(marked in the illustration of the measuring tool on the
graphics page with number (20)).
Laser Radiation
Do not stare into beam
Class 2 laser product
uIf the text on the warning label is not in your native
language, cover it with the label supplied, which is in
your language, before initial commissioning.
Do not direct the laser beam at persons or
animals and do not look directly into the
laser beam or at its reflection. Doing so
could lead to blindless, or could cause acci-
dents or damage to the eyes.
uIf laser radiation hits your eye, you must close your
eyes and immediately turn your head away from the
beam.
uDo not make any modifications to the laser equip-
ment.
uDo not use the laser goggles as protective goggles.
The laser goggles make the laser beam easier to see; they
do not protect you against laser radiation.
uDo not use the laser goggles as sunglasses or while
driving. The laser goggles do not provide full UV protec-
tion and impair your ability to see colours.
uHave the measuring tool serviced only by a qualified
specialist using only original replacement parts. This
will ensure that the safety of the measuring tool is main-
tained.
uDo not let children use the laser measuring tool unsu-
pervised. They could accidentally dazzle someone.
uDo not use the measuring tool in explosive atmo-
spheres which contain flammable liquids, gases or
dust. Sparks may be produced inside the measuring tool,
which can ignite dust or fumes.
Protect the measuring tool against heat,
e.g. including prolonged sun exposure, fire,
water, and moisture. Danger of explosion.
uDo not use the measuring tool with the Micro USB
cable connected.
1 609 92A 55A | (05.08.2019) Bosch Power Tools

English | 19
Safety instructions for chargers
uThis charger is not intended for
use by children or persons with
physical, sensory or mental limita-
tions or a lack of experience or
knowledge. This charger can be
used by children aged 8 or older
and by persons who have physical,
sensory or mental limitations or a
lack of experience or knowledge if
a person responsible for their
safety supervises them or has in-
structed them in the safe opera-
tion of the charger and they under-
stand the associated dangers. Oth-
erwise, there is a risk of operating er-
rors and injuries.
uSupervise children during use,
cleaning and maintenance. This will
ensure that children do not play with
the charger.
Do not expose the charger to rain or wet condi-
tions. Water entering a power tool will increase the risk of
electric shock.
uCharge the measuring tool only with the supplied
charger.
uKeep the charger clean. Dirt poses a risk of electric
shock.
uAlways check the charger, cable and plug before use.
Stop using the charger if you discover any damage. Do
not open the charger yourself, and have it repaired
only by a qualified specialist using only original re-
placement parts. Damaged chargers, cables and plugs
increase the risk of electric shock.
uDo not operate the charger on an easily ignited sur-
face (e.g. paper, textiles, etc.) or in a flammable envir-
onment. There is a risk of fire due to the charger heating
up during operation.
uIn case of damage and improper use of the battery, va-
pours may also be emitted. Ensure the area is well-vent-
ilated and seek medical attention should you experience
any adverse effects. The vapours may irritate the respirat-
ory system.
Product Description and
Specifications
Intended Use
The measuring tool is intended for measuring distances,
lengths, heights, clearances and inclines, and for calculating
areas and volumes.
The measuring tool is suitable for indoor and outdoor use.
Product features
The numbering of the product features refers to the diagram
of the measuring tool on the graphics page.
(1) Display
(2) Measuring button
(3) Button for grade measurement/calibrationA)
(4) Button for changing function/basic settingsA)
(5) Minus button
(6) Button for results/timer functionA)
(7) Button for list of measured values/saving constantA)
(8) Button for memory deletion/switching on or offA)
(9) Measuring pin
(10) Reference level selection button
(11) Plus button
(12) Button for distance, area and volume measurement
(13) Charging socket cover
(14) Micro USB port
(15) Carrying strap lug
(16) Laser beam output
(17) Reception lens
(18) Serial number
(19) 1/4" thread
(20) Laser warning label
(21) Charging connector
(22) Micro USB cable
(23) ChargerB)
(24) Protective bag
(25) Measuring railB)
(26) Locking lever for measuring barB)
(27) TripodB)
(28) Laser viewing glassesB)
(29) Laser target plateB)
A) Press and hold a button to activate its additional function.
B) Accessories shown or described are not included with the
product as standard.
Display elements
(a) Measured value lines
(b) "ERROR" indicator
(c) Result line
Bosch Power Tools 1 609 92A 55A | (05.08.2019)

20 | English
(d) Digital spirit level/position of measured value list
entry
(e) Indicator for measured value list
(f) Measuring functions
Length measurement
Area measurement
Volume measurement
Continuous measurement
1
Indirect height measurement
1
2
Double indirect height measurement
1
Indirect length measurement
Timer function
Wall area measurement
Grade measurement
(g) Battery charge indicator
(h) Laser switched on
(i) Reference level of measurement
(j) Temperature warning
Technical data
Digital laser measure GLM 80 GLM 80+R 60
Article number 3601K723.. 3601K723..
Distance measurement
Measuring range (typical) 0.05–80mA) 0.05–80mA)
Measuring range (typical, unfavourable conditions) 35mB) 35mB)
Measuring accuracy (typical) ± 1.5mmA) ± 1.5mmA)
Measuring accuracy (typical, unfavourable conditions) ±2.5mmB) ±2.5mmB)
Smallest display unit 0.1mm 0.1mm
Indirect distance measurement and level
Measuring range –60° to +60° –60° to +60°
Grade measurement
Measuring range 0°–360° (4 x 90°)C) 0°–360° (4 x 90°)C)
Measuring accuracy (typical) 0.2°D) E) ±0.2°D) E)
Smallest display unit 0.1° 0.1°
General
Operating temperature -10°C to +50°CF) -10°C to +50°CF)
Storage temperature -20°C to +50°C -20°C to +50°C
Permitted charging temperature range +5°C to +40°C +5°C to +40°C
Max. relative air humidity 90% 90%
Max. altitude 2000 m 2000 m
Pollution degree according to IEC61010-1 2G) 2G)
Laser class 2 2
Laser type 635 nm, < 1mW 635 nm, < 1mW
Laser beam diameter (at 25 °C) approx.
– 10m distance 6mmE) 6mmE)
– 80m distance 48mmE) 48mmE)
Adjustment accuracy of the laser to the housing approx.
– Vertical ±2mm/mH) ±2mm/mH)
– Horizontal ±10mm/mH) ±10mm/mH)
Automatic switch-off after approx.
– Laser 20s 20s
– Measuring tool (without measurement) 5min 5min
Weight according to EPTA-Procedure 01:2014 0.14kg 0.14kg
Dimensions 51 x 111 x 30mm 51 x 111 x 30mm
1 609 92A 55A | (05.08.2019) Bosch Power Tools
