Bosch MUZ5CC2 User manual

Register your
new device on
MyBosch now and
get free benefits:
bosch-home.com/
welcome
Cube Cutter
MUZ5CC2
[de] Gebrauchsanleitung Würfelschneider 9
[en] User manual Cube cutter 12
[fr] Manuel d'utilisation Coupe-dés 15
[it] Manuale utente Affettatrice a cubetti 18
[nl] Gebruikershandleiding Blokjessnijder 21
[da] Betjeningsvejledning Terningesnitter 24
[no] Bruksanvisning Terningkutter 27
[sv] Bruksanvisning Tärnare 30
[fi] Käyttöohje Kuutioleikkuri 33
[es] Manual de usuario Picadora en dados 36
[pt] Manual do utilizador Cortador de cubos 39
[el] Εγχειρίδιο χρήστη Εξάρτημα κοπής κύβων 42
[tr] Kullanım kılavuzu Küp doğrayıcı 45
[pl] Instrukcja obsługi Przystawka do krojenia w kostkę 48
[uk] Керівництво з експлуатації Кубикорізка 51
[ru] Руководство пользователя Насадка для нарезки кубиками 54
[ar]     57

https://www.bosch-home.co.uk/manual/8001226067
---
[de] Scannen Sie den QR-Code oder besuchen Sie die Webseite, um die erweiterten Hinweise zur Benutzung
zu öffnen. Dort finden Sie zusätzliche Informationen zu Ihrem Gerät oder Zubehör.
[en] Scan the QR code or visit the website to open the Further Notices for Use. You can find additional informa-
tion about your appliance or accessory here.
[fr] Scanner le code QR ou visiter le site Web pour ouvrir les informations d‘utilisation complémentaires. Vous
y trouverez des informations supplémentaires concernant votre appareil ou accessoire.
[it] Scansionare il codice QR oppure visitare il sito Web per indicazioni dettagliate sull'uso. Si trovano informa-
zioni aggiuntive sull'apparecchio o gli accessori.
[nl] Scan de QR-code of bezoek de website om de uitgebreide gebruiksinstructies te openen. Hierin vindt u
meer informatie over het apparaat of toebehoren.
[da] Scan QR-koden, eller besøg hjemmesiden, for at åbne de udvidede anvisninger om anvendelse. Der kan
der findes yderligere oplysninger om apparatet eller tilbehøret.
[no] Skann QR-koden eller besøk nettstedet for å åpne mer informasjon om bruken. Der finner du mer informa-
sjon om apparatet eller tilbehøret.
[sv] Scanna QR-koden eller gå till webbplatsen och öppna de utökade användningsanvisningarna. Där finns
mer information om din apparat eller dina tillbehör.
[fi] Skannaa QR-koodi tai vieraile internet-sivustollamme, jotta voit avata laajennetut käyttötiedot. Sieltä
löydät laitetta tai varustetta koskevia lisätietoja.
[es] Para abrir las indicaciones ampliadas sobre el uso, visite la página web o escanee el código QR. Allí encon-
trará más información sobre el aparato o los accesorios.
[pt] Leia o código QR ou visite a página web para abrir as indicações avançadas relativas à utilização. Aí en-
contra informações adicionais sobre o seu aparelho ou acessório.
[el] Σαρώστε τον κωδικό QR ή επισκεφτείτε την ιστοσελίδα, για να ανοίξετε τις διευρυμένες υποδείξεις για τη
χρήση. Εκεί θα βρείτε πρόσθετες πληροφορίες για τη συσκευή σας ή τα εξαρτήματα.
[tr] Ayrıntılı kullanım bilgilerine ulaşmak için QR kodu taratın veya web sayfasını ziyaret ediniz. Cihaz ve
aksesuarlar ile ilgili ayrıntılı bilgileri bu şekilde edinebilirsiniz.
[pl] Aby uzyskać rozszerzone informacje na temat zastosowań urządzenia, należy zeskanować kod QR albo
wejść na stronę internetową. Można tam znaleźć dodatkowe informacje na temat posiadanego urządze-
nia i akcesoriów.
[uk] Щоб отримати докладніші вказівки з користування, зіскануйте QR-код або відвідайте сайт. Там ви
знайдете додаткові відомості про прилад або приладдя.
[ru] Чтобы узнать больше о пользовании, отсканируйте QR-код или зайдите на сайт. Там вы найдете бо-
лее подробные сведения о приборе и принадлежностях.
[ar]         
      . 
      .

6
2
3
5
7
8
9
1
10
11
12
13
14
4
15
1
A B
2
3 4

5 6
7 8
9 10
11 12

13 14
15 16
17 18
19 20

21 22
23 24
25 26
27 28

29 30
31
32

33

Sicherheit de
9
Sicherheit
¡Lesen Sie diese Anleitung sorgfältig.
¡Beachten Sie die Anleitung des Grundgeräts.
Verwenden Sie das Zubehör nur:
¡mit einer Küchenmaschine der Baureihe MUMS2, MUMS4,
MUM5.
¡mit Originalteilen und -zubehör.
¡zum Schneiden, Raspeln und Reiben von Lebensmitteln.
¡zum Schneiden von Lebensmitteln in Würfelform.
▶Die Zerkleinerungsscheiben nur am Rand anfassen.
▶Nie die scharfen Messer und Kanten mit bloßen Händen berüh-
ren.
▶Nicht in den Einfüllschacht fassen.
▶Nur den Stopfer verwenden, um Zutaten nachzuschieben.
▶Das Zubehör nie am Grundgerät zusammenbauen.
▶Das Zubehör nur bei Stillstand des Antriebs und ausgestecktem
Gerät aufsetzen und abnehmen.
▶Das Zubehör nur im komplett zusammengebauten Zustand ver-
wenden.
▶Das Zubehör nur in der dafür vorhergesehenen Arbeitsposition
verwenden.
Sachschäden vermeiden
Sachschäden vermeiden
Sachschäden vermeiden ▶Keine Lebensmittel verarbeiten, die harte
Bestandteile enthalten, z.B. Knochen,
Knorpel oder Kerne.
▶Keine Gegenstände in den Einfüll-
schacht oder das Gehäuse stecken, z.B.
Kochlöffel.
▶Vor der Verwendung den Einfüllschacht
und das Gehäuse auf Fremdkörper über-
prüfen.
▶Keinen großen Druck mit dem Stopfer
ausüben.
▶Keine gefrorenen Lebensmittel verarbei-
ten.
Übersicht
Übersicht
Übersicht
→Abb. 1
1
Gehäuse
2
Antriebswelle
3
Grundträger
4
Schneidgitter klein
5
Messerscheibe
6
Messbecher
7
Stopfer
8
Deckel mit integriertem Einfüll-
schacht
9
Schneidgitter-Reiniger
10
Schneidgitter groß1
11
Schneidwendescheibe dick/dünn1
12
Reibscheibe grob1
1Je nach Geräteausstattung

de Zubehör verwenden
10 Gedruckt auf 100% Recyclingpapier
13
Raspelwendescheibe grob/fein1
14
Reibscheibe fein1
15
Scheibenträger1
1Je nach Geräteausstattung

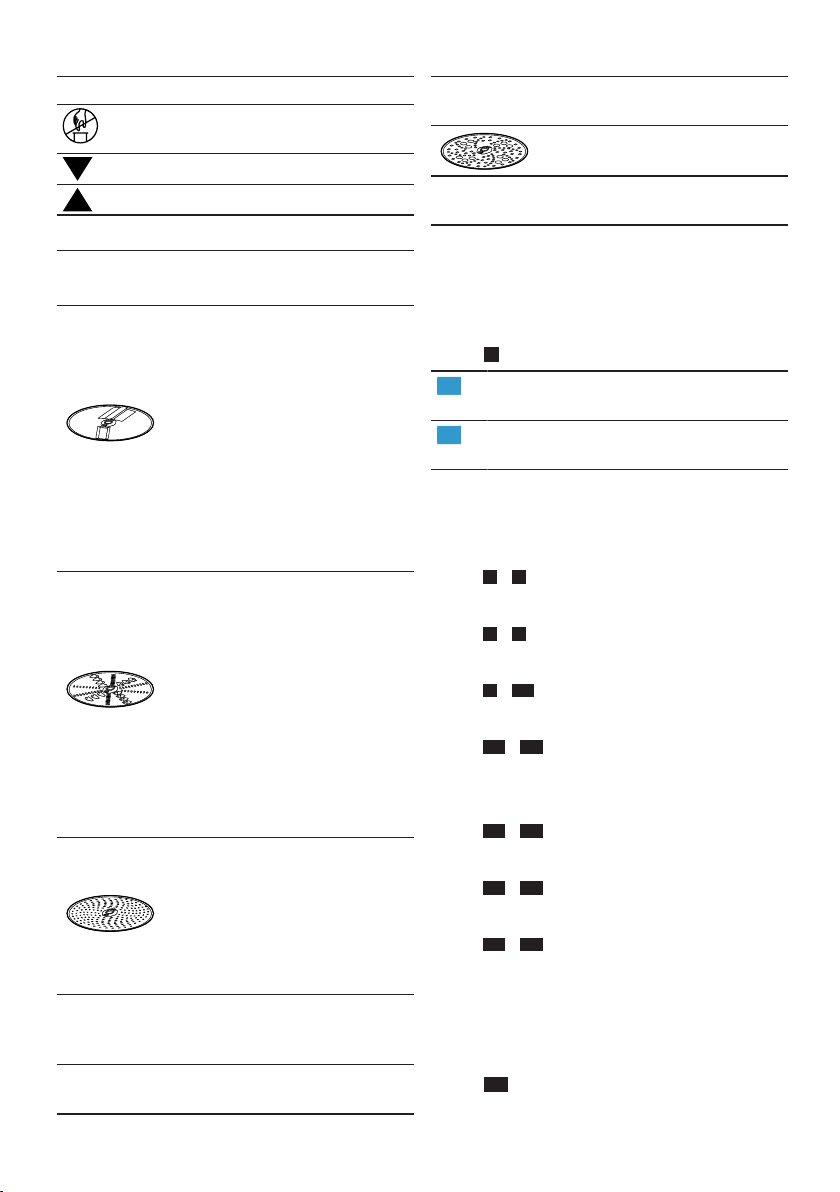

Symbole
Symbol Beschreibung
Nicht in den Einfüllschacht fas-
sen.
Deckel aufsetzen
Positionsmarkierung Gehäuse
Zerkleinerungsscheiben
Bezeich-
nung Verwendung
Schneid-
wende-
scheibe
dick/dünn
Lebensmittel in dicke oder
dünne Scheiben schneiden,
z.B. Obst und Gemüse.
Kennzeichnung:
¡1 = dicke Scheiben
¡3 = dünne Scheiben
Hinweis:Nicht geeignet zur
Verarbeitung von Hartkäse,
Brot, Brötchen oder Schoko-
lade.
Tipp:Schneiden Sie ge-
kochte Kartoffeln erst nach
dem Auskühlen.
Raspelwen-
descheibe
grob/fein
Lebensmittel in grobe oder
feine Stücke raspeln, z.B.
Obst, Gemüse oder Käse,
wie Gouda oder Edamer.
Kennzeichnung:
¡2 = grobe Seite
¡4 = feine Seite
Hinweis:Nicht geeignet zur
Verarbeitung von Nüssen
oder Hartkäse, z.B. Parme-
san.
Tipp:Raspeln Sie Weichkä-
se mit der groben Seite.
1Je nach Geräteausstattung
Bezeich-
nung Verwendung
Reibschei-
be fein
Lebensmittel mittelfein ras-
peln, z.B. rohe Kartoffeln
oder Hartkäse, wie Parme-
san.
Hinweis:Nicht geeignet zur
Verarbeitung von Weichkäse
und Schnittkäse.
Reibschei-
be grob1Lebensmittel grob raspeln, z.B. rohe Kartoffeln für Knö-
del, Klöße oder Reibeku-
chen.
1Je nach Geräteausstattung
Übersicht der Grundgeräte
Dieses Zubehör kann mit verschiedenen
Grundgeräten verwendet werden.
Bereiten Sie Ihre Küchenmaschine vor, wie
abgebildet.
→Abb. 2
A
Küchenmaschine der Baureihe
MUMS4 oder MUM5
B
Küchenmaschine der Baureihe
MUMS2
Zubehör verwenden
Zubehör verwenden
Zubehör verwenden Folgen Sie der Bildanleitung.
Würfelschneider-Einsatz zusammen-
bauen
→Abb. 3-5
Scheibenschneider-Einsatz zusam-
menbauen
→Abb. 6-6

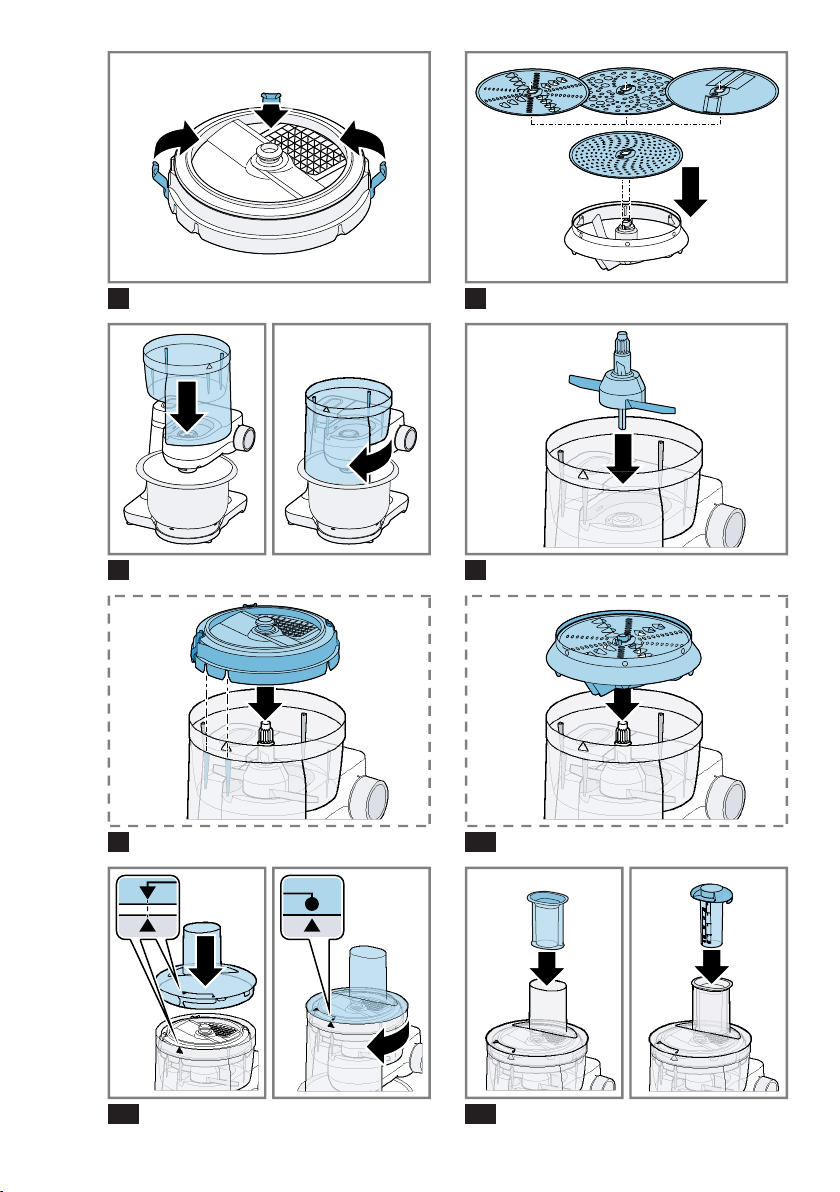

Zubehör am Grundgerät anbringen
→Abb. 7-12
Zubehör verwenden
→Abb. 13 -17
Zubehör vom Grundgerät abnehmen
→Abb. 18 -25

Gerät und Teile reinigen de
Gedruckt auf 100% Recyclingpapier 11

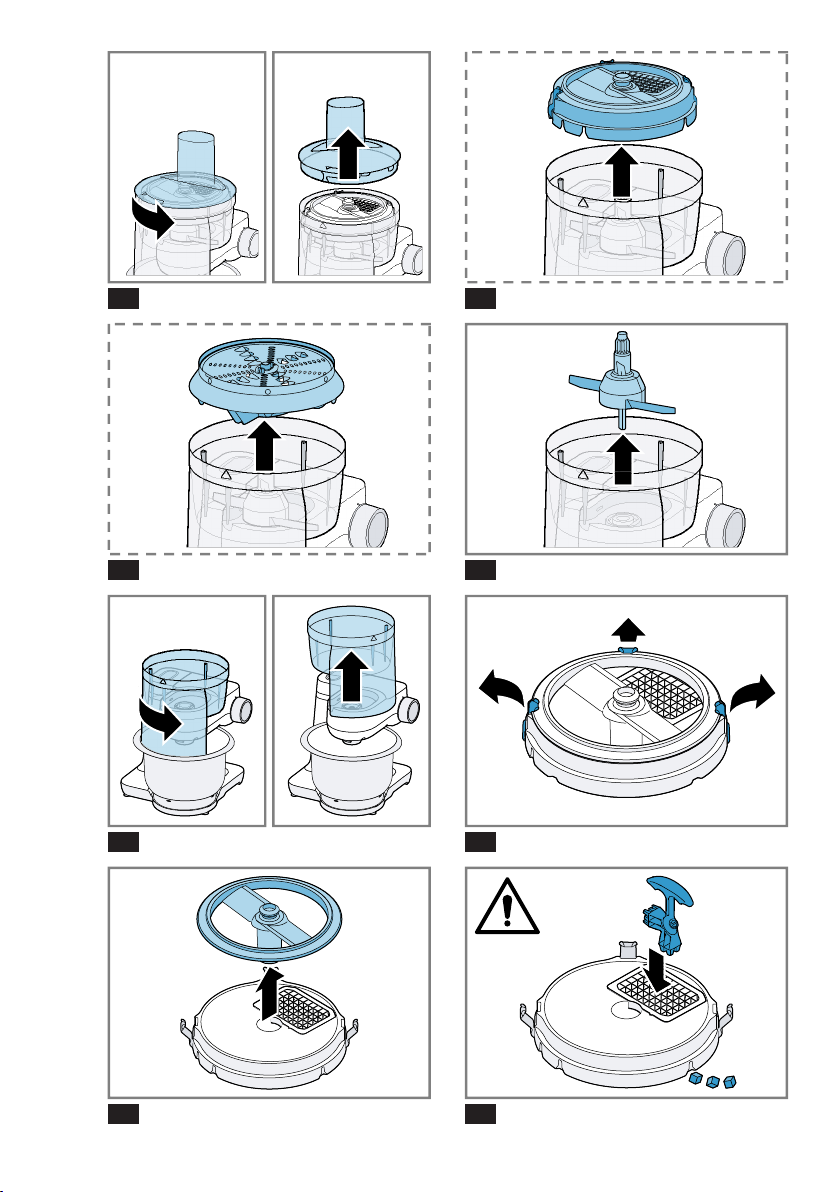

Würfelschneider-Einsatz auseinan-
derbauen
→Abb. 26 -29
Scheibenschneider-Einsatz ausein-
anderbauen
→Abb. 30 -30
Gerät und Teile reinigen
Gerät und Teile reinigen
Gerät und Teile reinigen
▶Die einzelnen Teile reinigen, wie in der
Tabelle angegeben.
→Abb. 31
Anwendungsbeispiele
Anwendungsbeispiele
Anwendungsbeispiele
In dieser Übersicht finden Sie die Zutaten
und Verarbeitungsschritte für verschiedene
Rezepte.
→Abb. 32
→Abb. 33
Störungen beheben
Störungen beheben
Störungen beheben Kleinere Störungen an Ihrem Zubehör können Sie selbst beheben. Nutzen Sie die Infor-
mationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktieren. So vermei-
den Sie unnötige Kosten.
Störung Ursache und Störungsbehebung
Das Zubehör funktioniert
nicht
Eine eingebaute Sollbruchstelle schützt den Antrieb vor
Schaden. Der Mitnehmer an der Unterseite des Gehäuses
bricht wegen Fremdkörpern an der Sollbruchstelle.
▶Den Einsatz unter der Bestellnummer 623944 beim Kun-
dendienst nachbestellen und austauschen.
Das Zubehör ist nicht korrekt zusammengebaut.
▶Prüfen ob das Zubehör korrekt zusammengebaut wurde.
Verarbeitete Lebensmit-
tel fallen nicht in die
Schüssel.
Auslassöffnung oder Gehäuse ist verstopft.
1. Beenden Sie die Verarbeitung und stecken den Netzste-
cker aus.
2. Nehmen Sie das Zubehör ab.
3. Nehmen Sie das Zubehör auseinander und entfernen Sie
die Verstopfung.

en Safety
12
Safety
¡Read this instruction manual carefully.
¡Observe the instructions for the base unit.
Only use the accessories:
¡with a kitchen machine from the same series MUMS2, MUMS4,
MUM5.
¡With genuine parts and accessories.
¡for cutting up, shredding and grating food.
¡For dicing food.
▶Only take hold of the cutting discs by the edge.
▶Never touch the sharp blades and edges with bare hands.
▶Do not reach into the filling shaft.
▶Only use the pusher to push down ingredients.
▶Never assemble the accessories on the base unit.
▶Only attach and remove accessories once the drive has stopped
and the appliance has been unplugged.
▶Only use the accessories once fully assembled.
▶The accessories should only be used in the intended operating
position.
Avoiding material damage
Avoiding material damage
Avoiding material damage ▶Do not process food that contains hard
components, e.g. bones, gristle or
stones.
▶Do not insert objects into the filling shaft
or housing, e.g. wooden spoons.
▶Before use, check the filling shaft and
housing for foreign objects.
▶Do not apply great force with the pusher.
▶Do not process any frozen food.

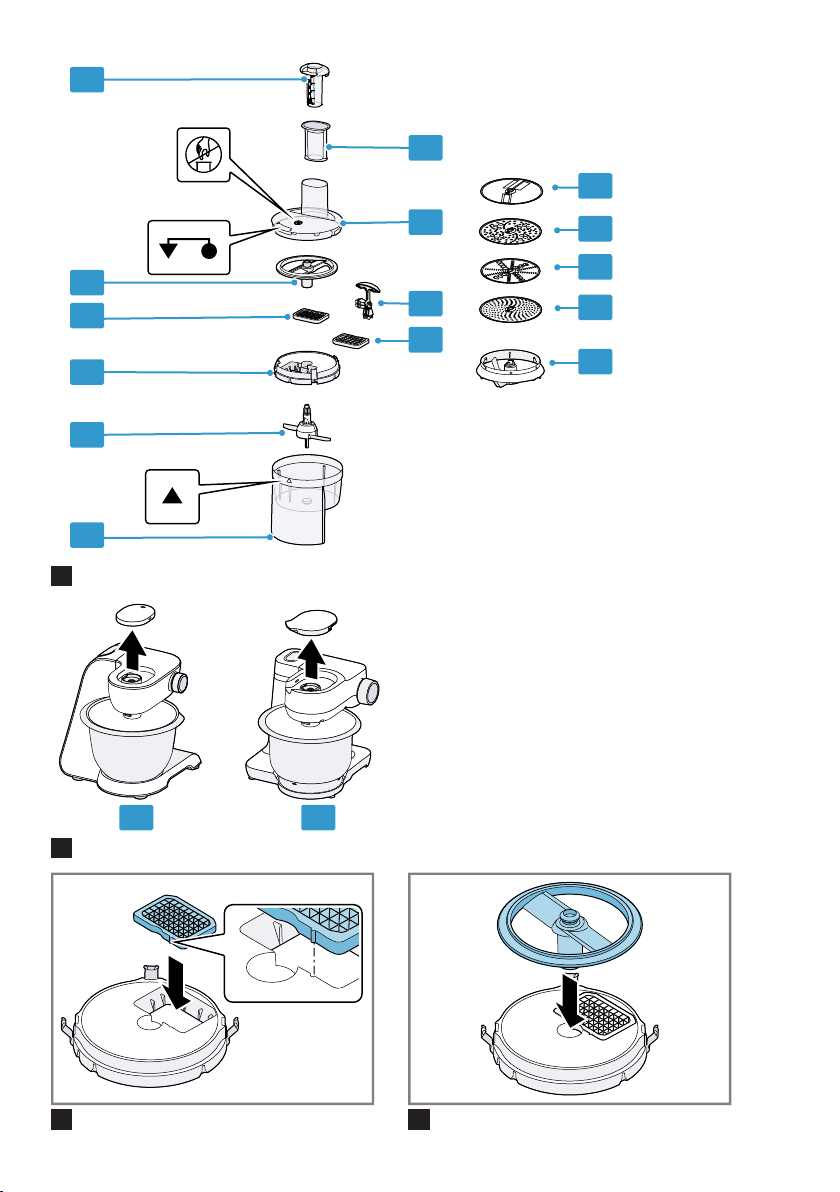

Overview
Overview
Overview
→Fig. 1
1
Housing
2
Drive shaft
3
Base holder
4
Cutting grid, small
1Depending on the appliance specifica-
tions
5
Cutter disc
6
Measuring beaker
7
Pusher
8
Lid with integrated filling shaft
9
Cutting grid cleaner
10
Cutting grid, large1
11
Reversible cutting disc, thick/thin1
12
Coarse grating disc1
13
Reversible shredding disc, coarse/
fine1
14
Fine grating disc1
15
Disc holder1
1Depending on the appliance specifica-
tions

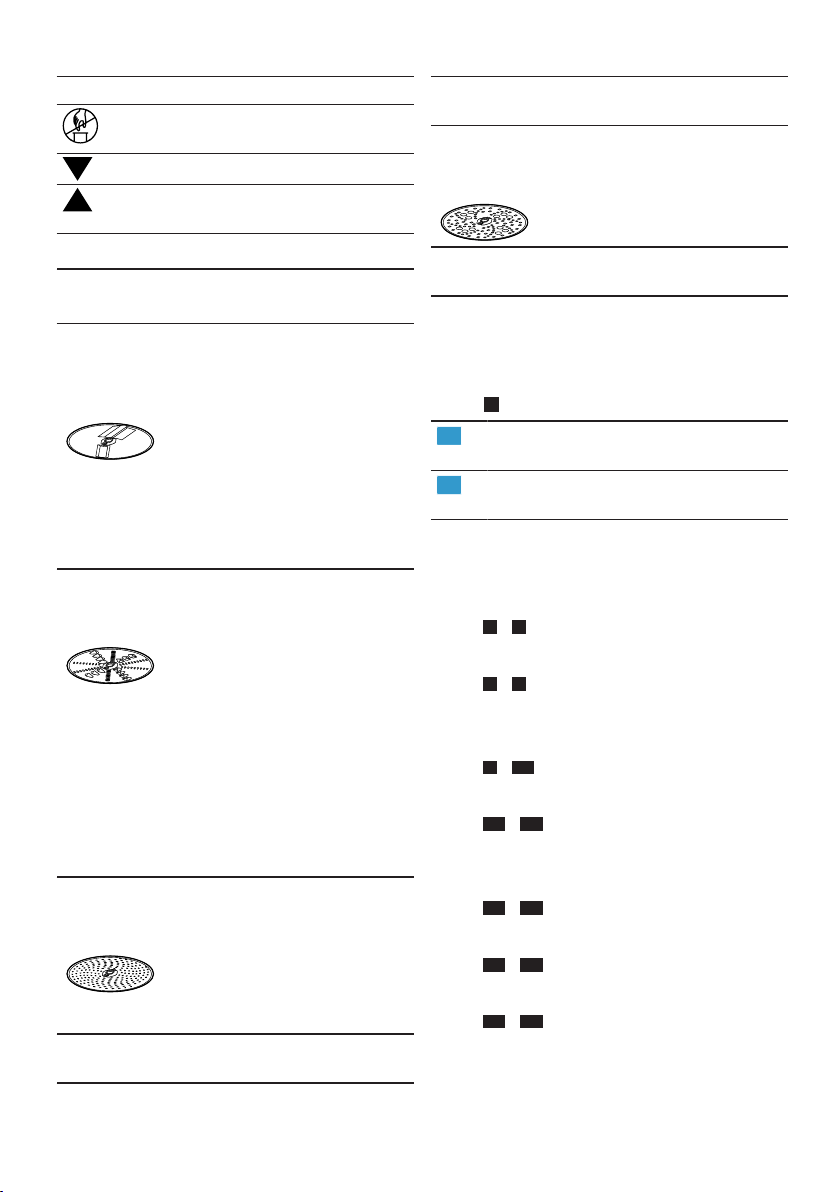

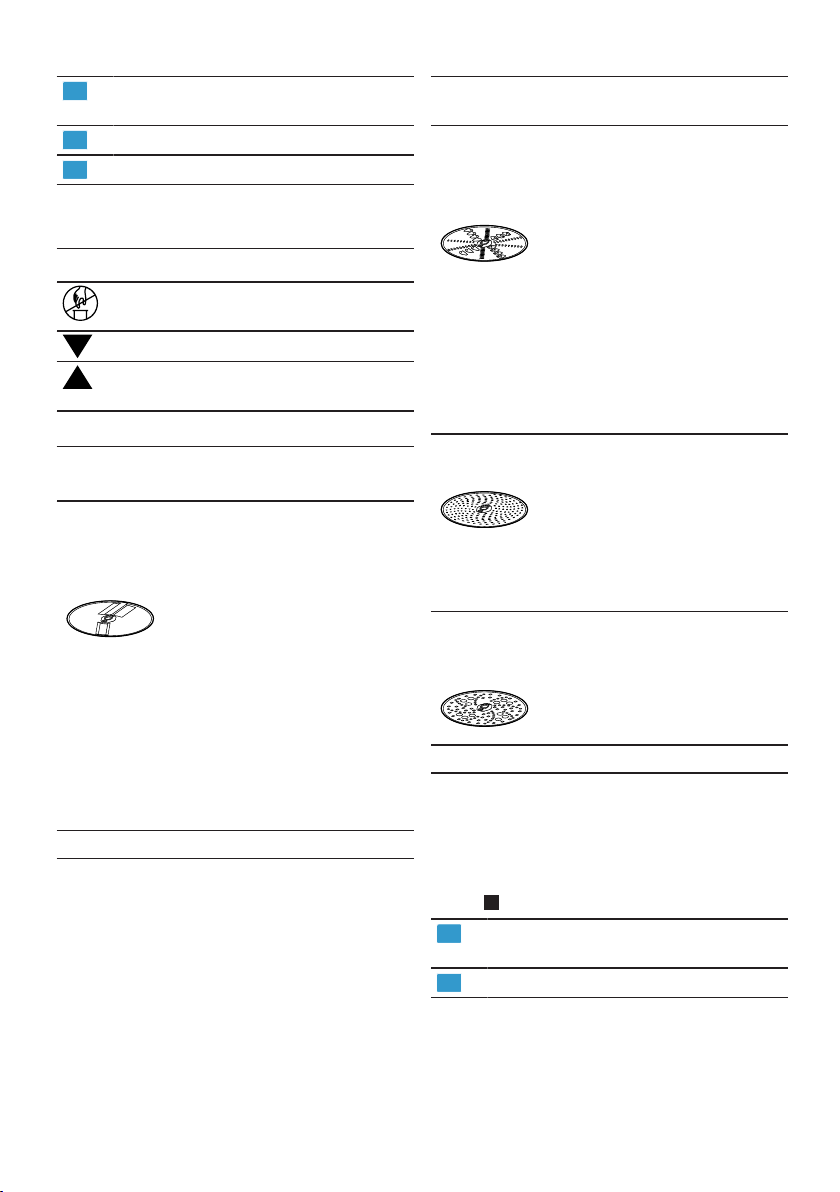

Symbols
Symbol Description

Using the accessories en
Printed on 100% recycled paper 13
Symbol Description
Do not reach into the filling
shaft.
Attach the lid
Position marking housing
Cutting discs
Designa-
tion Use
Reversible
cutting
disc, thick/
thin
Cutting food into thick or
thin slices, e.g. fruit and ve-
getables.
Marking:
¡1 = thick slices
¡3 = thin slices
Note:Not suitable for pro-
cessing hard cheese, bread,
rolls or chocolate.
Tip:Only cut up cooked
potatoes once they have
cooled down.
Reversible
shredding
disc,
coarse/fine
Shredding food coarsely or
finely, e.g. fruit, vegetables
or cheese as Gouda or
Edam.
Marking:
¡2 = coarse side
¡4 = fine side
Note:Not suitable for pro-
cessing nuts or hard
cheese, e.g. Parmesan.
Tip:Shred soft cheese with
the coarse side only.
Fine grat-
ing disc
Shredding food medium-
fine, e.g. raw potatoes or
hard cheese such as
Parmesan.
Note:Not suitable for pro-
cessing soft cheese and
cheese slices.
Coarse
grating
disc1
Grating food coarsely, e.g.
raw potatoes for dumplings
or potato pancakes.
1Depending on the appliance specifica-
tions
Designa-
tion Use
1Depending on the appliance specifica-
tions
Overview of base units
This accessory can be used with different
base units.
You can prepare your kitchen machine as
shown.
→Fig. 2
A
Kitchen machine from the MUMS4
or MUM5 series
B
Kitchen machine from the MUMS2
series
Using the accessories
Using the accessories
Using the accessories Follow the illustrated instructions.
Assembling the cube cutter insert
→Fig. 3-5
Assembling the disc cutter insert
→Fig. 6-6
Fitting the accessory to the base unit
→Fig. 7-12
Using the accessories
→Fig. 13 -17
Removing accessories from the base
unit
→Fig. 18 -25
Disassembling the cube cutter insert
→Fig. 26 -29
Disassembling the disc cutter insert
→Fig. 30 -30
Cleaning the appliance and parts
Cleaning the appliance and
parts
Cleaning the appliance and parts
▶Clean the individual parts as indicated in
the table.
→Fig. 31

en Application examples
14 Printed on 100% recycled paper
Application examples
Application examples
Application examples This overview lists the ingredients and pro-
cessing steps for various recipes.
→Fig. 32
→Fig. 33
Troubleshooting
Troubleshooting
Troubleshooting
You can rectify minor faults on your appliance yourself. Read the troubleshooting informa-
tion before contacting our after-sales service. This will avoid unnecessary costs.
Fault Cause and troubleshooting
The accessory does not
work.
An installed predetermined breaking point protects the drive
from damage. Foreign objects cause the agitator paddle on
the underside of the housing to break at the predetermined
breaking point.
▶To replace the insert, re-order from customer service
quoting order number 623944.
The accessory is not correctly assembled.
▶Check whether the accessory has been correctly as-
sembled.
Processed food does not
fall into the bowl.
Outlet opening or housing is blocked.
1. Finish processing and unplug from the mains.
2. Remove the accessory.
3. Take the accessory apart and remove the blockage.

Sécurité fr
15
Sécurité
¡Lisez attentivement cette notice.
¡Observez la notice de l’appareil de base.
Utilisez uniquement l’accessoire:
¡avec un robot culinaire de la série MUMS2, MUMS4, MUM5.
¡avec des pièces et accessoires d’origine.
¡pour trancher, râper et émincer des produits alimentaires.
¡pour découper des aliments en dés.
▶Ne saisir lesdisquesàréduire queparleurs bords.
▶Ne jamais toucher les lames et arêtes acérées avec les mains
nues.
▶Ne pas introduire les doigts dans l’ouverture d’ajout.
▶Utiliser uniquement le pilon poussoir pour rajouter des ingré-
dients.
▶Ne jamais assembler l’accessoire sur l’appareil de base.
▶Mettre en place et retirer l’accessoire uniquement après immobi-
lisation de l’entraînement et débranchement de l’appareil.
▶Toujours assembler complètement l’accessoire avant de l’utili-
ser.
▶Utiliser uniquement l’accessoire dans la position de travail pré-
vue à cet effet.
Prévenir les dégâts matériels
Prévenir les dégâts matériels
Prévenir les dégâts matériels ▶Ne jamais utiliser d’aliments contenant
des parties dures, p.ex. des os, carti-
lages ou noyaux.
▶Ne jamais introduire d’objet dans l’orifice
d’ajout ou le boîtier, par ex. une cuillère
en bois.
▶S’assurer de l’absence de corps étran-
ger dans l’orifice d’ajout et le boîtier
avant l’utilisation.
▶Ne pas appliquer une force trop impor-
tante sur le pilon poussoir.
▶Ne pas traiter d’aliments congelés.
Aperçu
Aperçu
Aperçu
→Fig. 1
1
Boîtier
1Selon l'équipement de l'appareil
2
Arbre d’entraînement
3
Support de base
4
Grille de coupe, petite
5
Disque à découper
6
Gobelet doseur
7
Pilon poussoir
8
Couvercle avec ouverture pour
ajout
9
Nettoyeur de disque de coupe
10
Grille de coupe, grande1
11
Disque réversible à émincer
épais/fin1
12
Disque à râper grossier1
1Selon l'équipement de l'appareil

fr Utiliser l’accessoire
16 Imprimé sur du papier 100% recyclé
13
Disque réversible à râper
grossier/fin1
14
Disque à râper fin1
15
Porte-disque1
1Selon l'équipement de l'appareil
Symboles
Symbole Description
Ne pas introduire les doigts
dans l’ouverture d’ajout.
Mettre le couvercleenplace
Repère de positionnement sur
le boîtier
Disques à réduire
Désigna-
tion Utilisation
Disque ré-
versible à
émincer
épais/fin
Pour émincer les aliments
en tranches fines et
épaisses, p.ex. fruits et lé-
gumes.
Marquage:
¡1 = tranches épaisses
¡3 = tranches fines
Remarque:Ne convient pas
pour couper le fromage à
pâte dure, le pain, les petits-
pains et le chocolat.
Conseil:Ne couper les
pommes de terre cuites
qu’une fois qu’elles ont re-
froidi.
1Selon l'équipement de l'appareil
Désigna-
tion Utilisation
Disque ré-
versible à
râper gros-
sier/fin
Pour râper les aliments en
petits et gros morceaux,
p.ex. les fruits, les légumes
ou le fromage.
Marquage:
¡2 = côté grossier
¡4 = côté fin
Remarque:Ne convient pas
pour traiter les noix ni les
fromages à pâte dure, p.ex.
le parmesan.
Conseil:Ne râper le fro-
mage à pâte molle qu’avec
le côté de râpage grossier.
Disque à
râper fin
Pour râper les aliments mi-
fin, p.ex. des pommes de
terre crues ou du fromage à
pâte dure (p.ex. parmesan).
Remarque:Ne convient pas
pour traiter le fromage à
pâte molle et le fromage en
tranches.
Disque à
râper
grossier1
Pour râper grossièrement
des aliments comme des
pommes de terre crues
(p.ex. pour faire des que-
nelles de pomme de terre
ou des rösti).
1Selon l'équipement de l'appareil
Aperçu des appareils de base
Cet accessoire peut être utilisé avec diffé-
rents appareils de base.
Préparez votre robot culinaire, comme illus-
tré.
→Fig. 2
A
Robot culinaire de la série MUMS4
ou MUM5
B
Robot culinaire de la série MUMS2
Utiliser l’accessoire
Utiliser l’accessoire
Utiliser l’accessoire Suivre les instructions de la figure.

Nettoyer l‘appareil et ses composants fr
Imprimé sur du papier 100% recyclé 17
Assembler l’accessoire à découper
en dés
→Fig. 3-5
Assembler l’accessoire à découper
en tranches
→Fig. 6-6
Monter l’accessoire sur l’appareil de
base
→Fig. 7-12
Utiliser l’accessoire
→Fig. 13 -17
Retirer l’accessoire de l’appareil de
base
→Fig. 18 -25
Démonter l’accessoire à découper en
dés
→Fig. 26 -29
Démonter l’accessoire à découper en
tranches
→Fig. 30 -30
Nettoyer l‘appareil et ses composants
Nettoyer l‘appareil et ses com-
posants
Nettoyer l‘appareil et ses composants
▶Nettoyer les différents composants
comme indiqué dans le tableau.
→Fig. 31
Exemples d’utilisation
Exemples d’utilisation
Exemples d’utilisation Dans cet aperçu, vous trouverez les ingré-
dients ainsi que les étapes de traitement
pour différentes recettes.
→Fig. 32
→Fig. 33
Dépannage
Dépannage
Dépannage
Vous pouvez corriger par vous-même les petits défauts sur votre accessoire. Lisez les
renseignements de dépannage avant de contacter le service après-vente. Vous vous
épargnerez ainsi les dépenses inutiles.
Défaut Cause et dépannage
L’accessoire ne fonc-
tionne pas
Une zone de rupture programmée protège l’entraînement
contre les dommages. En présence d’un corps étranger, le
pivot d’entraînement situé en dessous du boîtier se casse au
niveau de la zone de rupture programmée.
▶Commander l’insert sous la référence 623944 auprès du
service après-vente et remplacer l’ancien.
L’accessoire n’est pas correctement assemblé.
▶Vérifier si l’accessoire a été assemblé correctement.
Les produits alimentaires
ne tombent pas dans le
bol.
L’orifice de sortie ou le boîtier est obstrué.
1. Terminez le traitement et brancher la fiche secteur.
2. Retirez l’accessoire.
3. Démonter l’accessoire et éliminer le bourrage.

it Sicurezza
18
Sicurezza
¡Leggere attentamente le presenti istruzioni.
¡Osservare le istruzioni dell'apparecchio base.
Utilizzare l'accessorio soltanto:
¡con un robot da cucina della serie MUMS2, MUMS4, MUM5.
¡con gli accessori e le parti originali.
¡per tagliare, tagliare a julienne e grattugiare alimenti.
¡per tagliare alimenti in forma di cubetti.
▶Afferrare i dischi sminuzzatori solo dal bordo.
▶Non toccare mai le lame e i bordi taglienti a mani nude.
▶Non introdurre le mani nel pozzetto di riempimento.
▶Per spingere gli ingredienti utilizzare solo il pestello.
▶Non assemblare mai l’accessorio sull’apparecchio base.
▶Applicare e rimuovere l'accessorio solo ad ingranaggio fermo ed
apparecchio scollegato.
▶Utilizzare l'accessorio soltanto in stato di completo assemblag-
gio.
▶Utilizzare l'accessorio soltanto nell'apposita posizione di lavoro.
Prevenzione di danni materiali
Prevenzione di danni materiali
Prevenzione di danni materiali ▶Non lavorare alimenti contenenti parti
dure, ad es. ossi, cartilagine o noccioli.
▶Non introdurre oggetti (es. cucchiai) nel
pozzetto di riempimento o nel corpo
dell'apparecchio.
▶Prima dell'uso, verificare che il pozzetto
di riempimento e il corpo dell'apparec-
chio non presentino corpi estranei.
▶Non esercitare una forte pressione con il
pestello.
▶Non lavorare alimenti surgelati.
Panoramica
Panoramica
Panoramica
→Fig. 1
1
Corpo dell'apparecchio
2
Albero motore
3
Supporto base
4
Griglia di taglio piccola
1In funzione dell'allestimento dell'appa-
recchio
5
Disco di taglio
6
Misurino
7
Pestello
8
Coperchio con bocca di carico in-
tegrata
9
Pulitore per griglia di taglio
10
Griglia di taglio grande1
11
Disco taglierina spesso/fine1
12
Disco a fori grossi per grattugiare1
13
Disco grattugia fine/grossa1
14
Disco a fori fini per grattugiare1
15
Portadisco1
1In funzione dell'allestimento dell'appa-
recchio
Simboli
Simbolo Descrizione

Utilizzo degli accessori it
Stampato su carta riciclata al 100% 19
Simbolo Descrizione
Non introdurre le mani nel
pozzetto di riempimento.
Applicazione del coperchio
Marcatura di posizione del cor-
po
Dischi sminuzzatori
Denomina-
zione Utilizzo
Disco ta-
glierina
spesso/fi-
ne
Tagliare gli alimenti a fette
spesse o sottili, ad es. frutta
e verdura.
Identificazione:
¡1 = fette spesse
¡3 = fette sottili
Nota:Non idoneo per la la-
vorazione di formaggio duro,
pane, panini o cioccolato.
Consiglio:Tagliare le patate
bollite solo a freddo.
Disco grat-
tugia fine/
grossa
Tagliare a julienne gli ali-
menti in fette spesse o sotti-
li, ad es. frutta, verdura o
formaggio, come Gouda o
Edamer.
Identificazione:
¡2 = lato grosso
¡4 = lato fine
Nota:Non idoneo per la la-
vorazione di noci o formag-
gio duro, ad es. Parmigiano.
Consiglio:Grattugiare il for-
maggio tenero con il lato
grosso.
Disco a fori
fini per
grattugiare
Grattugiare gli alimenti me-
diofinemente, ad es. patate
crude o formaggio duro, co-
me Parmigiano.
Nota:Non idoneo per la la-
vorazione di formaggio tene-
ro e formaggio da taglio.
1In funzione dell'allestimento dell'appa-
recchio
Denomina-
zione Utilizzo
Disco a fori
grossi per
grattugiare1
Grattugiare gli alimenti gros-
solanamente, ad es. patate
crude per canederli, polpet-
te o frittelle di patate.
1In funzione dell'allestimento dell'appa-
recchio
Panoramica degli apparecchi base
Questo accessorio può essere impiegato
con diversi apparecchi base.
Preparare il robot da cucina come illustrato.
→Fig. 2
A
Robot da cucina della serie
MUMS4 o MUM5
B
Robot da cucina della serie
MUMS2
Utilizzo degli accessori
Utilizzo degli accessori
Utilizzo degli accessori Seguire le indicazioni riportate nelle figure.
Montaggio dell’inserto cubettatrice
→Fig. 3-5
Montaggio dell'inserto affettatrice
→Fig. 6-6
Montaggio degli accessori sull'appa-
recchio base
→Fig. 7-12
Utilizzo degli accessori
→Fig. 13 -17
Rimozione dell'accessorio dall'appa-
recchio base
→Fig. 18 -25
Smontaggio dell'inserto cubettatrice
→Fig. 26 -29
Smontaggio dell'inserto affettatrice
→Fig. 30 -30

it Pulizia dell'apparecchio e dei componenti
20 Stampato su carta riciclata al 100%
Pulizia dell'apparecchio e dei componenti
Pulizia dell'apparecchio e dei
componenti
Pulizia dell'apparecchio e dei componenti
▶Pulire i singoli componenti come indica-
to nella tabella.
→Fig. 31
Esempi d’impiego
Esempi d’impiego
Esempi d’impiego Questa panoramica riporta gli ingredienti e
le fasi di lavorazione delle diverse ricette.
→Fig. 32
→Fig. 33
Sistemazione guasti
Sistemazione guasti
Sistemazione guasti I guasti minori agli accessori possono essere eliminati autonomamente dall'utente. Utiliz-
zare le informazioni per la sistemazione dei guasti prima di contattare il servizio di assi-
stenza clienti. In questo modo si evitano costi non necessari.
Anomalia Causa e ricerca guasti
L'accessorio non funzio-
na
Un punto dirottura prestabilita protegge l’ingranaggio da
danni. Il trascinatore sul lato inferiore del corpo si rompe in
corrispondenza del punto di rottura prestabilita a causa di
corpi estranei.
▶Ordinare l'inserto presso il servizio assistenza clienti con
il codice d'ordine 623944 e sostituirlo.
L'accessorio non è montato correttamente.
▶Controllare che l'accessorio sia stato montato corretta-
mente.
Gli alimenti lavorati non
cadono nella ciotola.
Apertura di uscita o corpo ostruito.
1. Terminare la lavorazione e scollegare la spina di alimen-
tazione.
2. Togliere gli accessori.
3. Rimuovere gli accessori ed eliminare l'ostruzione.
