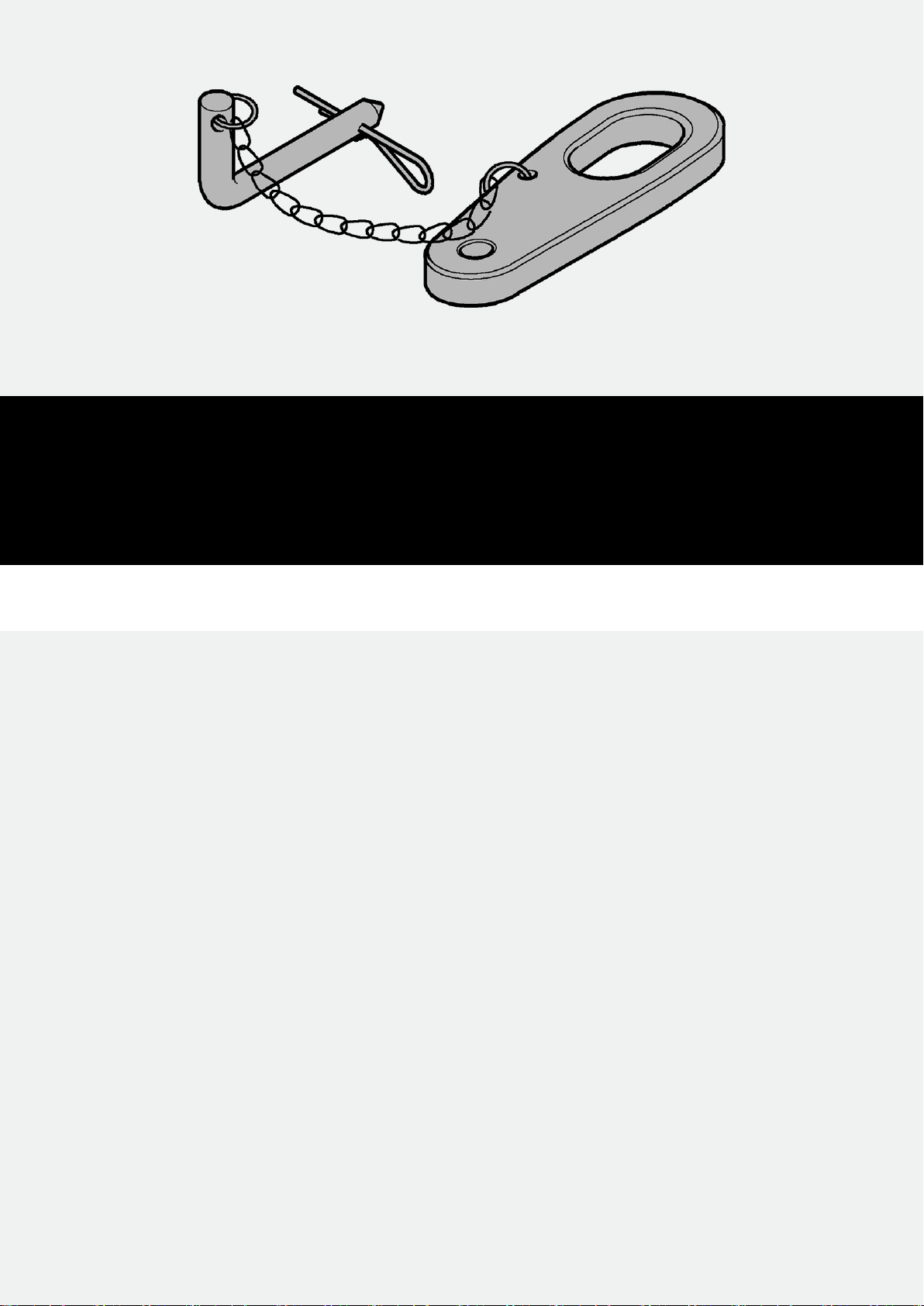

Bosch T10059 User manual

Lug
T10059
en Original Instructions
de Originalbetriebsanleitung
ar   
bg Превод на оригиналното
ръководство за експлоатация
cs Překlad originálního návodu k
použití
da Oversættelse af de originale
brugsanvisninger
el Πρωτότυπο εγχειρίδιο χρήσης
en_us Original Instructions
es-es Traducción de las instrucciones
originales
es-mx Traducción de las instrucciones
originales
et Originaalkasutusjuhendi tõlge
fa   
fi Alkuperäisten ohjeiden käännös
fr Traduction des instructions
d'origine
he   
hr Prijevod izvornih uputa
hu Az eredeti útmutató fordítása
it Traduzione delle istruzioni originali
ja 元の手順の翻訳
ko 원래 지침의 번역물
lt Originalių instrukcijų vertimas
lv Oriģinālo norādījumu tulkojums
mk
nl Vertaling van de originele
instructies
no Oversettelse av de opprinnelige
instruksjonene
pl Tłumaczenie oryginalnych instrukcji
pt-br Tradução das instruções originais
pt-pt Tradução das instruções originais
ro Traducerea instrucţiunilor originale
ru Перевод оригинальной
инструкции
sk Preklad pôvodného návodu
sl Prevod originalnih navodil za
uporabo
sr Prevod originalnih uputstava
sv Översättning av
originalinstruktionerna
tr Orijinal Talimatların Çevirisi
uk Переклад оригінальної інструкції
zh-cn 原始说明的翻译
zh-tw 原廠操作說明中譯本

Table of Languages
English 6
Deutsch 11
󰤕󰥵󰤒󰤯󰥍󰥠 16
Български 21
Čeština 26
Dansk 31
Ελληνικά 36
English-US 41
Español 46
Español-Mexicano 51
Eesti 56
󰛴󰤴󰤏󰥔 61
Suomi 66
Français 71
 76
Hrvatski 81
Table of Languages | 3 | T10059
2018-06-07 Bosch Automotive Service Solutions GmbH
Am Dörrenhof 1
85131 Pollenfeld-Preith
Germany

Magyar 86
Italiano 91
日本語 96
한국어 101
Lietuvių k. 106
Latviešu valoda 111
Македонски 116
Nederlands 121
Norsk 126
Polski 131
Português-Brasil 136
Português 141
Românǎ 146
Русский 151
Slovenčina 156
Slovenščina 161
Srpski 166
Table of Languages | 4 | T10059
2018-06-07 Bosch Automotive Service Solutions GmbH
Am Dörrenhof 1
85131 Pollenfeld-Preith
Germany

Svenska 171
Türkçe 176
Українська 181
简体中文 186
繁體中文 191
Table of Languages | 5 | T10059
2018-06-07 Bosch Automotive Service Solutions GmbH
Am Dörrenhof 1
85131 Pollenfeld-Preith
Germany

Table of Contents English
General Information .............................. 7
General Safety Instructions .................. 8
Operating Instructions .......................... 9
Inspection and maintenance .................. 9
Declaration of Conformity .................... 10
en | 6 | T10059
2018-06-07 Bosch Automotive Service Solutions GmbH
Am Dörrenhof 1
85131 Pollenfeld-Preith
Germany

1 General Information
Product name: Lug
Product type: Load holding device
Product number: T10059
Weight: 0.5 kg
Max. load capacity: 300 kg
Static test coefficient: 3.0
Intended Use:
The lug, in connection with the suspension device
2024A, serves for lifting various engines and
gearboxes in accordance with the workshop
manuals of the Volkswagen Group brands.
Terms of Use:
Only for qualified workshop personnel.
Only use the load holding device for work approved
by the Volkswagen Group.
Use only for loads up to 300 kg.
The lug T10059 may only be used in connection with
the suspension device 2024A in accordance with the
workshop manuals of the Volkswagen Group brands.
Do not work on suspended loads.
Do not hold or lift any persons or animals.
Do not hold or lift articles other than described in
the workshop manuals of the Volkswagen Group
brands.
Do not stand under suspended loads.
Only use in connection with the approved
accessories (see workshop manuals of the
Volkswagen Group brands).

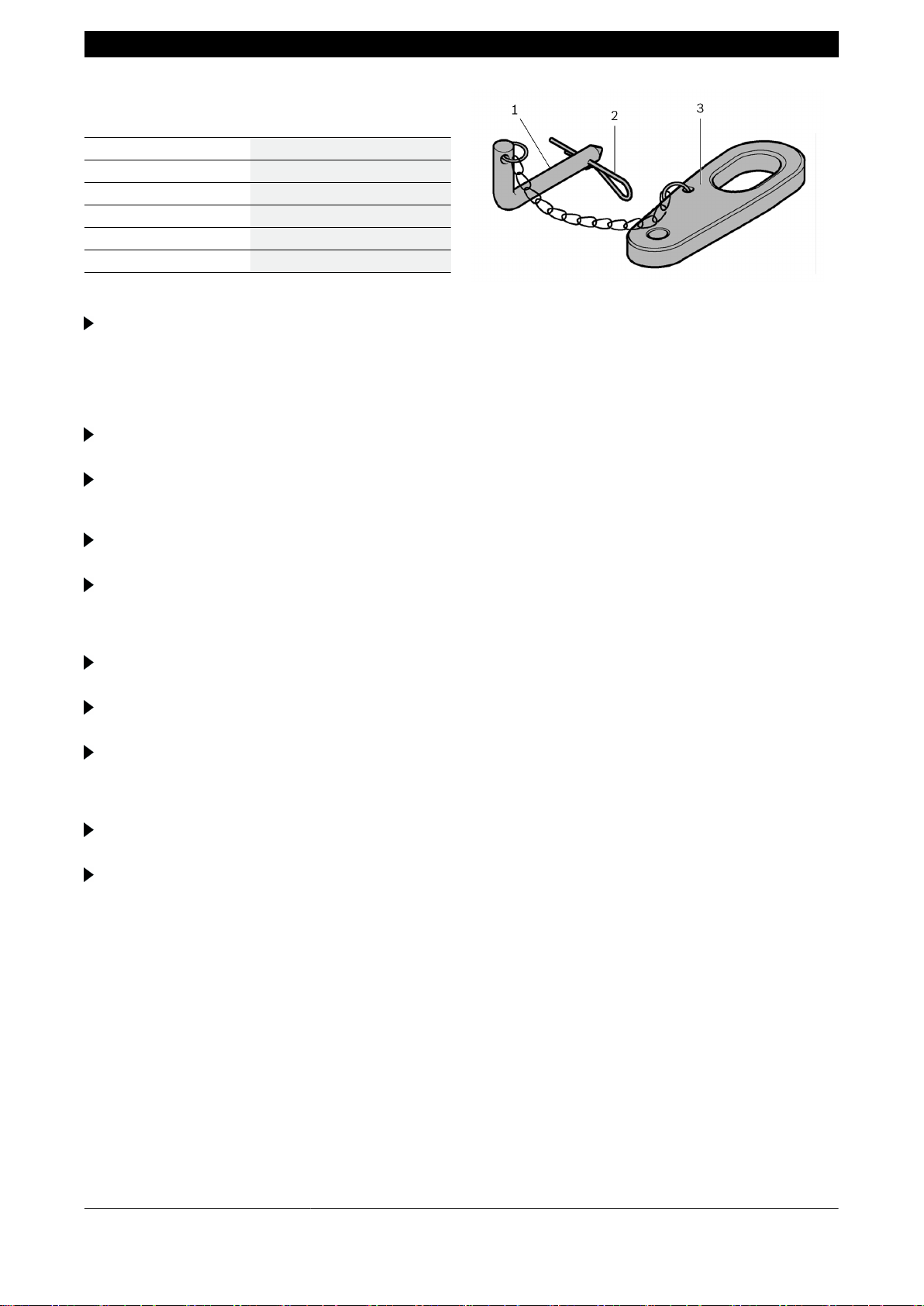

Figure 1: Lug T10059
1Locking pin
2Spring connector
3Lug
en | 7 | T10059
2018-06-07 Bosch Automotive Service Solutions GmbH
Am Dörrenhof 1
85131 Pollenfeld-Preith
Germany

2 General Safety Instructions
WARNING
Read and follow all safety notes and instructions!
Failure to follow the safety instructions may result in
serious injuries and material damages.
Observe and follow the safety notes below.
The load holding device has been specifically
constructed for its intended use. The safety of the
load holding device can no longer be ensured if it is
misused or modified in ways not expressly approved
by the manufacturer. Serious injuries or damage to
property can occur.
Ensure that each person using the load holding
device is familiar with these instructions and can
access them at all times.
Ensure that all users are also familiar with the
operating manuals of all tools and workshop
equipment, which are necessary for the work.
Carefully read and adhere to the instructions in the
technical safety information of the Volkswagen
Group brands.
Wear safety shoes (according to ISO 20345, S2).
Wear protective gloves in order to avoid cuts.
Position hands and feet carefully to avoid potential
crushing hazards.
Use the load holding device only for work approved
by the Volkswagen Group.
Use the load holding device only with the
accessories approved by the Volkswagen Group.
Do not exceed the maximum load capacity of
300 kg.
Only use the lug in connection with the suspension
device 2024A in accordance with the workshop
manuals of the Volkswagen Group brands.
Only use the lug with the original locking pin.
Check the spring plug for correct function.
Always secure the locking bolt with a spring plug.
Move the load slowly and carefully.
en | 8 | T10059
2018-06-07 Bosch Automotive Service Solutions GmbH
Am Dörrenhof 1
85131 Pollenfeld-Preith
Germany

3 Operating Instructions
1. Check the lug, locking pin and spring plug for
completeness, and visible damages such as signs
of wear, deformation, breakages, cracks and
corrosion damages prior to each use. Do not use
the lug when defects are noted and discard it
immediately.
2. Carry out the necessary preparation work for the
use of the lug in accordance with the workshop
manuals.
3. Attach the lug T10059 to the suspension device
2024A as described in the workshop manuals and
secure the locking pin with spring connector.
WARNING
Danger through tilting or falling of the load!
Incorrect attachment of the lug to the load may cause a
tilting or falling of the load! This can cause serious
injuries or severe damage to materials.
Attach the lug, locking pin and spring plug to the
suspension device 2024A exactly as described in the
workshop manuals.
4. Carry out further work as described in the
workshop manuals.
5. Ensure that all parts of the special tool have been
removed after completing the repair work.
4 Inspection and maintenance
Check the lug, locking pin and spring plug for
completeness, and visible damages such as signs of
wear, deformation, breakages, cracks and corrosion
damages prior to each use. Do not use the lug when
defects are noted and discard it immediately.
Spare parts are available on request. Only use
original replacement parts.
Please contact your 1st level support representative
with any queries.
NOTICE
Modifications to this product which have not been
expressly approved by the manufacturer will void any
warranty. The manufacturer assumes no liability for
personal injuries or damages to materials which occur
as the result of improper use of this product.
en | 9 | T10059
2018-06-07 Bosch Automotive Service Solutions GmbH
Am Dörrenhof 1
85131 Pollenfeld-Preith
Germany

Declaration of Conformity with the Machinery Directive 2006/42/EC,
Annex II 1A
Manufacturer: Bosch Automotive Service Solutions GmbH
Am Dörrenhof 1
85131 Pollenfeld-Preith
Germany
Authorised to Compile the
Technical Documents:
Bosch Automotive Service Solutions GmbH
Am Dörrenhof 1
85131 Pollenfeld-Preith
Germany
Product name: Lug
Product type: Load holding device
Product number: T10059
We hereby declare that each product described above complies with the relevant clauses of the 2006/42/EC
Machinery Directive.
Any modification to a product not expressly approved by the manufacturer will void the validity of this declaration.
The following harmonised standards have been applied:
EN ISO 12100:2010 Safety of machinery - General principles for design - Risk assessment and risk
reduction
EN 13155:2003+A2:2009 Cranes - Safety - Non-fixed load lifting attachments
Pollenfeld, 16 March 2018
Place, Date Matthias Wagner, Managing Director
en | 10 | T10059
2018-06-07 Bosch Automotive Service Solutions GmbH
Am Dörrenhof 1
85131 Pollenfeld-Preith
Germany

Inhaltsverzeichnis Deutsch
Allgemeine Informationen .................... 12
Allgemeine Sicherheitshinweise .......... 13
Bedienung ............................................ 14
Prüf- und Wartungshinweise ................ 14
Konformitätserklärung ........................ 15
de | 11 | T10059
2018-06-07 Bosch Automotive Service Solutions GmbH
Am Dörrenhof 1
85131 Pollenfeld-Preith
Deutschland

1 Allgemeine Informationen
Produktbezeichnung: Lasche
Produkttyp: Lastaufnahmemittel
Produktnummer: T10059
Eigengewicht: 0,5 kg
max. Tragfähigkeit: 300 kg
Koeffizient für statische
Prüfung:
3,0
Bestimmungsgemäße Verwendung:
Die Lasche dient in Verbindung mit der
Aufhängevorrichtung 2024A zum Anheben diverser
Motoren und Getriebe gemäß den
Reparaturleitfäden der Marken des Volkswagen
Konzerns.
Verwendungsbedingungen:
Nur für qualifiziertes Werkstattpersonal.
Nur für die vom Volkswagen Konzern freigegebenen
Arbeiten verwenden.
Nur für Lasten bis 300 kg verwenden.
Die Lasche T10059 darf nur in Verbindung mit der
Aufhängevorrichtung 2024A gemäß den
Reparaturleitfäden der Marken des Volkswagen
Konzerns eingesetzt werden.
Nicht an schwebenden Lasten arbeiten.
Keine Personen oder Tiere aufnehmen oder
anheben.
Keine anderen Gegenstände aufnehmen oder
anheben, als in den Reparaturleitfäden der Marken
des Volkswagen Konzerns beschrieben.
Nicht unter schwebenden Lasten aufhalten.
Nur in Verbindung mit dem freigegebenen Zubehör
verwenden (siehe Reparaturleitfäden der Marken
des Volkswagen Konzerns).
Bild 1: Lasche T10059
1Absteckbolzen
2Federstecker
3Lasche
de | 12 | T10059
2018-06-07 Bosch Automotive Service Solutions GmbH
Am Dörrenhof 1
85131 Pollenfeld-Preith
Deutschland

2 Allgemeine
Sicherheitshinweise
WARNUNG
Lesen und befolgen Sie alle Sicherheitshinweise und
Anweisungen!
Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können schwere
Verletzungen und Sachschäden verursachen.
Beachten und befolgen Sie die nachstehenden
Sicherheitshinweise.
Das Lastaufnahmemittel wurde speziell für seinen
Einsatzzweck konstruiert. Wenn Sie das
Lastaufnahmemittel zweckentfremden oder
unerlaubte Veränderungen am Lastaufnahmemittel
vornehmen, ist die Sicherheit nicht mehr
gewährleistet. Es kann zu schweren Verletzungen
oder schweren Sachschäden kommen.
Sicherstellen, dass alle Benutzer des
Lastaufnahmemittels diese Betriebsanleitung
kennen und jederzeit darauf zugreifen können.
Sicherstellen, dass alle Benutzer auch die
Betriebsanleitungen der Werkzeuge und
Betriebseinrichtungen kennen, die für die Arbeit
zusätzlich erforderlich sind.
Die Anweisungen in den technischen
Sicherheitsinformationen der Marken des
Volkswagen Konzerns sorgfältig lesen und beachten.
Sicherheitsschuhe tragen (nach ISO 20345, S2).
Schutzhandschuhe tragen, um Schnittverletzungen
zu vermeiden.
Hände und Füße so positionieren, dass keine
Quetschgefahr besteht.
Das Lastaufnahmemittel nur für die vom Volkswagen
Konzern freigegebenen Arbeiten verwenden.
Das Lastaufnahmemittel nur mit dem vom
Volkswagen Konzern freigegebenen Zubehör
verwenden.
Die maximale Tragfähigkeit von 300 kg keinesfalls
überschreiten.
Die Lasche nur in Verbindung mit der
Aufhängevorrichtung 2024A gemäß den
Reparaturleitfäden der Marken des Volkswagen
Konzerns verwenden.
Die Lasche nur mit dem originalen Absteckbolzen
verwenden.
Federstecker auf korrekte Funktion prüfen.
Absteckbolzen immer mit einem Federstecker
sichern.
Die Last langsam, nicht ruckartig bewegen.
de | 13 | T10059
2018-06-07 Bosch Automotive Service Solutions GmbH
Am Dörrenhof 1
85131 Pollenfeld-Preith
Deutschland

3 Bedienung
1. Die Lasche, Absteckbolzen und Federstecker vor
jeder Verwendung auf Vollständigkeit und
sichtbare Beschädigungen wie
Abnutzungserscheinungen, Deformation, Brüche,
Anrisse und Korrosionsschäden prüfen. Bei
festgestellten Mängeln die Lasche keinesfalls
verwenden und sofort aussondern.
2. Die erforderlichen Vorbereitungsarbeiten für den
Einsatz der Lasche gemäß den Reparaturleitfäden
durchführen.
3. Die Lasche T10059 an der Aufhängevorrichtung
2024A wie in den Reparaturleitfäden beschrieben
anbringen und Absteckbolzen mit Federstecker
sichern.
WARNUNG
Gefahr durch Kippen oder Herunterfallen der Last!
Fehlerhaftes Anbringen der Lasche an der Last kann ein
Kippen oder Herunterfallen der Last verursachen! Dies
kann schwere Verletzungen und Sachschäden
verursachen.
Die Lasche, Absteckbolzen und Federstecker genau
wie in den Reparaturleitfäden beschrieben an der
Aufhängevorrichtung 2024A befestigen.
4. Weitere Arbeiten wie in den Reparaturleitfäden
beschrieben durchführen.
5. Nach Abschluss der Reparaturarbeiten
sicherstellen, dass alle Teile des Spezialwerkzeugs
entfernt wurden.
4 Prüf- und Wartungshinweise
Die Lasche, Absteckbolzen und Federstecker vor
jeder Verwendung auf Vollständigkeit und sichtbare
Beschädigungen wie Abnutzungserscheinungen,
Deformation, Brüche, Anrisse und
Korrosionsschäden prüfen. Bei festgestellten
Mängeln die Lasche keinesfalls verwenden und
sofort aussondern.
Ersatzteile sind auf Anfrage verfügbar. Nur Original-
Ersatzteile verwenden.
Bei Fragen wenden Sie sich bitte an den für Sie
zuständigen 1st-Level-Support.
ACHTUNG
Bei einer nicht mit dem Hersteller abgestimmten
Veränderung des Produkts erlischt jeglicher
Gewährleistungsanspruch. Für Schäden an Personen
oder Gegenständen, die durch unsachgemäßen
Umgang mit dem Produkt entstehen, übernimmt der
Hersteller keinerlei Haftung.
de | 14 | T10059
2018-06-07 Bosch Automotive Service Solutions GmbH
Am Dörrenhof 1
85131 Pollenfeld-Preith
Deutschland

Konformitätserklärung im Sinne der Maschinenrichtlinie 2006/42/EG,
Anhang II 1A
Hersteller: Bosch Automotive Service Solutions GmbH
Am Dörrenhof 1
85131 Pollenfeld-Preith
Deutschland
Bevollmächtigter für die
Zusammenstellung der
technischen Unterlagen:
Bosch Automotive Service Solutions GmbH
Am Dörrenhof 1
85131 Pollenfeld-Preith
Deutschland
Produktbezeichnung: Lasche
Produkttyp: Lastaufnahmemittel
Produktnummer: T10059
Hiermit erklären wir, dass jedes oben genannte Produkt den einschlägigen Bestimmungen der Maschinenrichtlinie
2006/42/EG entspricht.
Bei einer nicht mit uns abgestimmten Änderung eines Produkts verliert diese Erklärung ihre Gültigkeit.
Folgende harmonisierte Normen wurden angewandt:
EN ISO 12100:2010 Sicherheit von Maschinen - Allgemeine Gestaltungsleitsätze -
Risikobeurteilung und Risikominderung
EN 13155:2003+A2:2009 Krane - Sicherheit - Lose Lastaufnahmemittel
Pollenfeld, 16. März 2018
Ort, Datum Matthias Wagner, Geschäftsführer
de | 15 | T10059
2018-06-07 Bosch Automotive Service Solutions GmbH
Am Dörrenhof 1
85131 Pollenfeld-Preith
Deutschland

󰤫󰤠 󰤏󰥴󰥯󰤙󰤥󰥥󰥠 󰤕󰥵󰤒󰤯󰥍󰥠
󰤏󰥤󰥯󰥡󰥍󰥤 󰤕󰥤󰤏󰥌 ................................................ 17
󰤏󰤸 󰤕󰥤󰥽󰤵󰥠 󰤕󰥤󰤏󰥍󰥠 .................................... 18
󰤏󰤸 󰥟󰥵󰥑󰤹󰤙󰥠 ............................................ 18
󰤻󰤥󰥕󰥠 󰤕󰥨󰤏󰥵󰤽󰥠 .............................................. 19
󰥽󰥌 󰥗󰥔󰥯󰤙󰥠 .................................................. 20
ar | 16 | T10059
2018-06-07 Bosch Automotive Service Solutions GmbH
Am Dörrenhof 1
85131 Pollenfeld-Preith


1󰤏󰥤󰥯󰥡󰥍󰥤 󰤕󰥤󰤏󰥌
 : 
 :  
 :T10059
:0.5 
   :300 
  :3.0
󰤯󰥑󰥠 󰥧󰥤 󰤫󰤩󰤙󰤴󰥼:
      2024A      
       
Volkswagen.
󰥯󰥩󰤒 󰤫󰤩󰤙󰤴󰥼:
     .
             
Volkswagen .
        300 .
   T10059     2024A          Volkswagen.
    .
       .
                 Volkswagen.
    .
       )         Volkswagen.(
 1:  T10059
1
 
2
 
3
 
ar | 17 | T10059
2018-06-07 Bosch Automotive Service Solutions GmbH
Am Dörrenhof 1
85131 Pollenfeld-Preith


2󰤏󰤸 󰤕󰥤󰥽󰤵󰥠 󰤕󰥤󰤏󰥍󰥠
󰤯󰥴󰤭󰤥󰤘
󰤏󰤠󰤯󰥠 󰤯󰥘 󰥋󰥵󰥥󰤠 󰤏󰥉󰤤󰥽󰥤 󰤏󰤸 󰤕󰥤󰥽󰤵󰥠 󰤱󰤙󰥠󰥼 󰤏󰥭󰤒!
             .
      .
             .       
         

       .            .
                  .
                     .
         
Volkswagen   .

  )       ISO 20345, S2.(

      .
       .
             
Volkswagen.
             
Volkswagen.
       300 .
       2024A          Volkswagen.
       .
       .
       .
    
3󰤏󰤸 󰥟󰥵󰥑󰤹󰤙󰥠
1.                        .               .
2.            .
3.   T10059   2024A             .
󰤯󰥴󰤭󰤥󰤘
󰤯󰥅󰤨 󰤕󰥠󰤏󰥤 󰥟󰥥󰤥󰥠  󰥫󰥄󰥯󰥙󰤴!
             !          .
         2024A       .
4.          .
5.          .
ar | 18 | T10059
2018-06-07 Bosch Automotive Service Solutions GmbH
Am Dörrenhof 1
85131 Pollenfeld-Preith


4󰤻󰤥󰥕󰥠 󰤕󰥨󰤏󰥵󰤽󰥠
                        .               .
     .        .
           .
󰤕󰥉󰤤󰥽󰥤
                .                   .
ar | 19 | T10059
2018-06-07 Bosch Automotive Service Solutions GmbH
Am Dörrenhof 1
85131 Pollenfeld-Preith


     2006/42/EC  II 1A
 :Bosch Automotive Service Solutions GmbH
Am Dörrenhof 1
85131 Pollenfeld-Preith

    :Bosch Automotive Service Solutions GmbH
Am Dörrenhof 1
85131 Pollenfeld-Preith

 : 
 :  
 :T10059
          2006/42/EC.
               .
    :
EN ISO 12100:2010  -    -    
EN 13155:2003+A2:2009 -  -     
Pollenfeld, 16  2018
, Matthias Wagner,  
ar | 20 | T10059
2018-06-07 Bosch Automotive Service Solutions GmbH
Am Dörrenhof 1
85131 Pollenfeld-Preith

