Bosch 0 603 663 B04 User manual

OFF ON
Robert Bosch Power Tools GmbH
70538 Stuttgart
GERMANY
www.bosch-pt.com
1 609 92A 541 (2019.11) T / 269
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimatı
pl Instrukcja oryginalna
cs Původní návod k používání
sk Pôvodný návod na použitie
hu Eredeti használati utasítás
ru Оригинальное руководство по
эксплуатации
uk Оригінальна інструкція з експлуатації
kk Пайдалану нұсқаулығының түпнұсқасы
ro Instrucțiuni originale
bg Оригинална инструкция
mk Оригинално упатство за работа
sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad
et Algupärane kasutusjuhend
lv Instrukcijas oriģinālvalodā
lt Originali instrukcija
ar   
fa   
1 609 92A 541
AdvancedLevel 360
Questo manuale d’istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per Bosch Advanced
Level 360 0 603 663 B04 o cerca il tuo prodotto tra le migliori offerte di Elettroutensili

2 |
Deutsch......................................... Seite 7
English...........................................Page 15
Français..........................................Page 25
Español ........................................Página 33
Português......................................Página 43
Italiano.........................................Pagina 52
Nederlands.....................................Pagina 60
Dansk............................................Side 68
Svensk..........................................Sidan 75
Norsk............................................Side 83
Suomi............................................Sivu 90
Ελληνικά .......................................Σελίδα 98
Türkçe ..........................................Sayfa 106
Polski..........................................Strona 116
Čeština........................................Stránka 125
Slovenčina ....................................Stránka 132
Magyar.......................................... Oldal 140
Русский.....................................Страница 149
Українська...................................Сторінка 159
Қазақ.............................................Бет 168
Română........................................Pagina 178
Български...................................Страница 186
Македонски.................................Страница 195
Srpski..........................................Strana 203
Slovenščina .....................................Stran 211
Hrvatski...................................... Stranica 219
Eesti.........................................Lehekülg 227
Latviešu...................................... Lappuse 234
Lietuvių k..................................... Puslapis 242
 ......................................... 251
 .........................................  259
1 609 92A 541 | (11.11.2019) Bosch Power Tools

| 3
OFF ON
AdvancedLevel 360
(8)
1 608 M00 05J
(1)
(2) (3)
(4)
(6)
(7)
TT 150
0 603 691 100
(5)
Bosch Power Tools 1 609 92A 541 | (11.11.2019)

4 |
A
(12)
(13)
(6)
(9)
(10)
(11)
(5)
(12)
1 609 92A 541 | (11.11.2019) Bosch Power Tools

| 5
B
C
D
Bosch Power Tools 1 609 92A 541 | (11.11.2019)

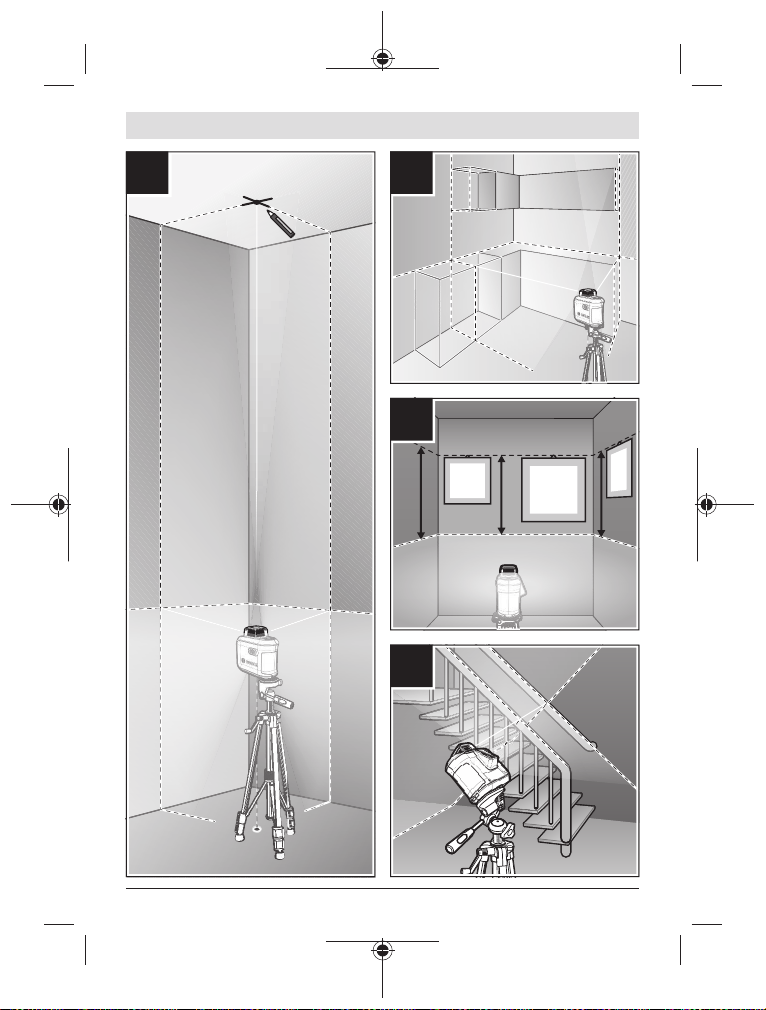

6 |
XX
X
F
G
H
E
1 609 92A 541 | (11.11.2019) Bosch Power Tools

Deutsch | 7
Deutsch
Sicherheitshinweise
Sämtliche Anweisungen sind zu lesen und zu beachten, um mit
dem Messwerkzeug gefahrlos und sicher zu arbeiten. Wenn das
Messwerkzeug nicht entsprechend den vorliegenden Anweisun-
gen verwendet wird, können die integrierten Schutzvorkehrun-
gen im Messwerkzeug beeinträchtigt werden. Machen Sie Warn-
schilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEI-
SUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERKZEUGS
MIT.
uVorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justierein-
richtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann
dies zu gefährlicher Strahlungsexposition führen.
uDas Messwerkzeug wird mit einem Laser-Warnschild ausgeliefert (in der Dar-
stellung des Messwerkzeugs auf der Grafikseite gekennzeichnet).
uIst der Text des Laser-Warnschildes nicht in Ihrer Landessprache, dann überkle-
ben Sie ihn vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in
Ihrer Landessprache.
Richten Sie den Laserstrahl nicht auf Personen oder Tiere und bli-
cken Sie nicht selbst in den direkten oder reflektierten Laser-
strahl. Dadurch können Sie Personen blenden, Unfälle verursachen
oder das Auge schädigen.
uFalls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der
Kopf sofort aus dem Strahl zu bewegen.
uNehmen Sie keine Änderungen an der Lasereinrichtung vor.
uVerwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille
dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laser-
strahlung.
uVerwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenver-
kehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die
Farbwahrnehmung.
Bosch Power Tools 1 609 92A 541 | (11.11.2019)

8 | Deutsch
uLassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit
Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des
Messwerkzeuges erhalten bleibt.
uLassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie
könnten unbeabsichtigt Personen blenden.
uArbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung,
in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerk-
zeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.
Bringen Sie den Magnet nicht in die Nähe von Implantaten oder
sonstigen medizinischen Geräten, wie z.B. Herzschrittmacher
oder Insulinpumpe. Durch den Magnetwird ein Feld erzeugt, das die
Funktion von Implantaten oder medizinischen Geräten beeinträchti-
gen kann.
uHalten Sie das Messwerkzeug fern von magnetischen Datenträgern und magne-
tisch empfindlichen Geräten. Durch die Wirkung der Magnete kann es zu irreversi-
blen Datenverlusten kommen.
Produkt- und Leistungsbeschreibung
Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.
Bestimmungsgemäßer Gebrauch
Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von waagerechten und
senkrechten Linien sowie Lotpunkten.
Das Messwerkzeug ist zur Verwendung im Innenbereich geeignet.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des
Messwerkzeugs auf der Grafikseite.
(1) Taste für Laser-Betriebsart Mode
(2) Taste Neigungsfunktion
(3) Statusanzeige
(4) Ein-/Ausschalter
(5) Magnet (im Innern)
(6) Austrittsöffnung Laserstrahlung
(7) StativA)
1 609 92A 541 | (11.11.2019) Bosch Power Tools

Deutsch | 9
(8) Laser-SichtbrilleA)
(9) Stativaufnahme 1/4"
(10) Arretierung des Batteriefachdeckels
(11) Batteriefachdeckel
(12) Laser-Warnschild
(13) Seriennummer
A) Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das
vollständige Zubehör finden Sie in unserem Zubehörprogramm.
Technische Daten
Kreuzlinienlaser AdvancedLevel 360
Sachnummer 3 603 F63 B..
Arbeitsbereich (Durchmesser) bis ca.A) 24 m
Öffnungswinkel vertikale Laserlinien 120°
NivelliergenauigkeitB)C)D)
– Laserlinien ±0,4mm/m
– Lotpunkt ±1,0mm/m
Selbstnivellierbereich ±4°
Nivellierzeit ≤4s
Betriebstemperatur −5 °C…+40 °C
Lagertemperatur –20 °C…+70 °C
max. Einsatzhöhe über Bezugshöhe 2000m
relative Luftfeuchte max. 90%
Verschmutzungsgrad entsprechend
IEC61010‑1 2E)
Laserklasse 2
Laserlinien
– Lasertyp 500–540nm, <10mW
– Farbe des Laserstrahls grün
– C610
– Divergenz 50×10mrad (Vollwinkel)
Bosch Power Tools 1 609 92A 541 | (11.11.2019)

10 | Deutsch
Kreuzlinienlaser AdvancedLevel 360
Lotpunkt
– Lasertyp 630–650nm, <1mW
– Farbe des Laserstrahls rot
– C61
– Divergenz 0,8mrad (Vollwinkel)
Stativaufnahme 1/4"
Batterien 4×1,5V LR6(AA)
Betriebsdauer (bei Kreuzlinienbetrieb) mindestens 4h
Gewicht entsprechend
EPTA-Procedure 01:2014 0,52kg
Maße (Länge× Breite× Höhe) 117× 80× 126mm
A) Der Arbeitsbereich kann durch ungünstige Umgebungsbedingungen (z.B. direkte Sonnenein-
strahlung) verringert werden.
B) bei 20–25°C
C) gültig an den zwei Kreuzungspunkten und den jeweils gegenüberliegenden Seiten
D) Die angegebenen Werte setzen normale bis günstige Umgebungsbedingungen (z.B. keine Vibra-
tion, kein Nebel, kein Rauch, keine direkte Sonneneinstrahlung) voraus. Nach starken Tempera-
turschwankungen kann es zu Genauigkeitsabweichungen kommen.
E) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei jedoch gelegentlich eine vorüberge-
hende durch Betauung verursachte Leitfähigkeit erwartet wird.
Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer (13) auf dem Typen-
schild.
Montage
Batterien einsetzen/wechseln
Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien
empfohlen.
Zum Öffnen des Batteriefachdeckels(11) drücken Sie auf die Arretierung(10) und neh-
men den Batteriefachdeckel ab. Setzen Sie die Batterien ein.
Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite
des Batteriefachs.
Sind die Batterien leer, dann leuchtet die Statusanzeige(3) rot und die Laserstrahlen
werden abgeschaltet. Schalten Sie das Messwerkzeug aus und wechseln Sie die Batteri-
en.
1 609 92A 541 | (11.11.2019) Bosch Power Tools

Deutsch | 11
Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien eines Her-
stellers und mit gleicher Kapazität.
uNehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es längere Zeit
nicht benutzen. Die Batterien können bei längerer Lagerung im Messwerkzeug korro-
dieren und sich selbst entladen.
Betrieb
Inbetriebnahme
uSchützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung.
uSetzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperatur-
schwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie
das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, be-
vor Sie es in Betrieb nehmen. Bei extremen Temperaturen oder Temperaturschwan-
kungen kann die Präzision des Messwerkzeugs beeinträchtigt werden.
uVermeiden Sie heftige Stöße oder Stürze des Messwerkzeugs. Durch Beschädi-
gungen des Messwerkzeugs kann die Genauigkeit beeinträchtigt werden. Vergleichen
Sie nach einem heftigen Stoß oder Sturz die Laserlinie zur Kontrolle mit einer bekann-
ten waagerechten oder senkrechten Referenzlinie.
uSchalten Sie das Messwerkzeug aus, wenn Sie es transportieren. Beim Ausschal-
ten wird die Pendeleinheit verriegelt, die sonst bei starken Bewegungen beschädigt
werden kann.
Ein-/Ausschalten
Zum Einschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter(4) in die Posi-
tion „ON“. Das Messwerkzeug sendet sofort nach dem Einschalten Laserlinien aus der
vorderen und der oberen Austrittsöffnung(6).
uRichten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht
selbst in den Laserstrahl, auch nicht aus größerer Entfernung.
Zum Ausschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter (4) in Position
OFF. Beim Ausschalten wird die Pendeleinheit verriegelt.
uLassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten
Sie das Messwerkzeug nach Gebrauch ab. Andere Personen könnten vom Laser-
strahl geblendet werden.
Bosch Power Tools 1 609 92A 541 | (11.11.2019)

12 | Deutsch
Betriebsarten
Das Messwerkzeug verfügt über mehrere Betriebsarten, zwischen denen Sie jederzeit
wechseln können:
– Kreuzlinienbetrieb (siehe BildA): erzeugt eine waagerechte Laserebene (360° umlau-
fende Laserlinie) und eine senkrechte Laserlinie nach vorn,
– Kreuzlinien- und Lotpunktbetrieb (siehe BildB): erzeugt eine waagerechte Laser-
ebene (360° umlaufende Laserlinie), zwei senkrechte, orthogonale Laserlinien sowie
einen Lotpunkt nach unten,
– Horizontalbetrieb (siehe BildC): erzeugt eine waagerechte Laserebene (360° umlau-
fende Laserlinie).
Nach dem Einschalten befindet sich das Messwerkzeug im Kreuzlinienbetrieb mit Nivel-
lierautomatik. Um die Betriebsart zu wechseln, drücken Sie die Taste für Laser-Betriebs-
art Mode(1).
Alle Betriebsarten sind sowohl mit Nivellierautomatik als auch mit Neigungsfunktion
möglich.
Nivellierautomatik
Arbeiten mit Nivellierautomatik (sieheBilderE−G)
Beim Arbeiten mit Nivellierautomatik darf die Statusanzeige(3) nicht leuchten. Schalten
Sie gegebenenfalls durch Drücken der Taste Neigungsfunktion(2) die Nivellierautomatik
wieder ein, sodass die Statusanzeige erlischt.
Stellen Sie das Messwerkzeug auf eine waagerechte, feste Unterlage oder befestigen Sie
es auf dem Stativ(7).
Die Nivellierautomatik gleicht Unebenheiten innerhalb des Selbstnivellierbereiches von
±4° automatisch aus. Die Nivellierung ist abgeschlossen, sobald sich die Laserlinien
nicht mehr bewegen.
Ist die automatische Nivellierung nicht möglich, z.B. weil die Standfläche des Messwerk-
zeugs mehr als 4° von der Waagerechten abweicht, beginnen die Laserstrahlen zu blin-
ken.
Stellen Sie in diesem Fall das Messwerkzeug waagerecht auf und warten Sie die Selbstni-
vellierung ab. Sobald sich das Messwerkzeug innerhalb des Selbstnivellierbereiches von
±4° befindet, leuchten die Laserstrahlen dauerhaft.
Außerhalb des Selbstnivellierbereiches von ±4° ist das Arbeiten mit Nivellierautomatik
nicht möglich, da sonst weder die Nivelliergenauigkeit der Laserstrahlen noch der rechte
Winkel zwischen den Laserstrahlen sichergestellt ist.
Bei Erschütterungen oder Lageänderungen während des Betriebs wird das Messwerk-
zeug automatisch wieder einnivelliert. Überprüfen Sie nach einer erneuten Nivellierung
1 609 92A 541 | (11.11.2019) Bosch Power Tools

Deutsch | 13
die Position der waagerechten bzw. senkrechten Laserlinie in Bezug auf Referenzpunkte,
um Fehler durch eine Verschiebung des Messwerkzeugs zu vermeiden.
Arbeiten mit Neigungsfunktion (sieheBildH)
Drücken Sie für Arbeiten mit Neigungsfunktion die Taste Neigungsfunktion(2). In der
Neigungsfunktion leuchtet die Statusanzeige(3) grün.
Beim Arbeiten mit Neigungsfunktion ist die Nivellierautomatik ausgeschaltet. Sie können
das Messwerkzeug frei in der Hand halten oder auf eine geneigte Unterlage stellen. Die
Laserstrahlen werden nicht mehr nivelliert und verlaufen nicht mehr zwingend senkrecht
zueinander.
Arbeitshinweise
uVerwenden Sie immer nur die Mitte des Laserpunktes bzw. der Laserlinie zum
Markieren. Die Größe des Laserpunktes bzw. die Breite der Laserlinie ändern sich
mit der Entfernung.
Arbeiten mit dem Stativ (Zubehör)
Ein Stativ bietet eine stabile, höheneinstellbare Messunterlage. Setzen Sie das Mess-
werkzeug mit der 1/4"-Stativaufnahme (9) auf das Gewinde des Stativs (7) oder eines
handelsüblichen Fotostativs. Schrauben Sie das Messwerkzeug mit der Feststellschrau-
be des Stativs fest.
Richten Sie das Stativ grob aus, bevor Sie das Messwerkzeug einschalten.
Laser-Sichtbrille (Zubehör)
Die Laser-Sichtbrille filtert das Umgebungslicht aus. Dadurch erscheint das Licht des La-
sers für das Auge heller.
uVerwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille
dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laser-
strahlung.
uVerwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenver-
kehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die
Farbwahrnehmung.
Arbeitsbeispiele (sieheBilderE–H)
Beispiele für Anwendungsmöglichkeiten des Messwerkzeugs finden Sie auf den Grafik-
seiten.
Stellen Sie das Messwerkzeug immer nahe an die Fläche oder Kante, die überprüft wer-
den soll, und lassen Sie es vor Beginn jeder Messung einnivellieren.
Messen Sie Abstände zwischen dem Laserstrahl und einer Fläche oder Kante immer an
zwei möglichst weit auseinander liegenden Punkten.
Bosch Power Tools 1 609 92A 541 | (11.11.2019)

14 | Deutsch
Wartung und Service
Wartung und Reinigung
Halten Sie das Messwerkzeug stets sauber.
Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten.
Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie
keine Reinigungs- oder Lösemittel.
Reinigen Sie insbesondere die Flächen an der Austrittsöffnung des Lasers regelmäßig
und achten Sie dabei auf Fusseln.
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts so-
wie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie
auch unter: www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produk-
ten und deren Zubehör.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stelli-
ge Sachnummer laut Typenschild des Produkts an.
Deutschland
Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmel-
den.
Kundendienst: Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Anwendungsberatung:
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
1 609 92A 541 | (11.11.2019) Bosch Power Tools

English | 15
Luxemburg
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Schweiz
Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Entsorgung
Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederver-
wertung zugeführt werden.
Werfen Sie Messwerkzeuge und Batterien nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige
Messwerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte
oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wie-
derverwendung zugeführt werden.
English
Safety Instructions
All instructions must be read and observed in order for the meas-
uring tool to function safely. The safeguards integrated into the
measuring tool may be compromised if the measuring tool is not
used in accordance with these instructions. Never make warning
signs on the measuring tool unrecognisable. SAVE THESE IN-
STRUCTIONS FOR FUTURE REFERENCE AND INCLUDE THEM WITH THE MEASUR-
ING TOOL WHEN TRANSFERRING IT TO A THIRD PARTY.
Bosch Power Tools 1 609 92A 541 | (11.11.2019)

16 | English
uWarning! If operating or adjustment devices other than those specified here are
used or other procedures are carried out, this can lead to dangerous exposure to
radiation.
uThe measuring tool is delivered with a laser warning label (marked in the illustra-
tion of the measuring tool on the graphics page).
uIf the text of the laser warning label is not in your national language, stick the
provided warning label in your national language over it before operating for the
first time.
Do not direct the laser beam at persons or animals and do not
stare into the direct or reflected laser beam yourself. You could
blind somebody, cause accidents or damage your eyes.
uIf laser radiation hits your eye, you must close your eyes and immediately turn
your head away from the beam.
uDo not make any modifications to the laser equipment.
uDo not use the laser goggles as protective goggles. The laser goggles make the
laser beam easier to see; they do not protect you against laser radiation.
uDo not use the laser goggles as sunglasses or while driving. The laser goggles do
not provide full UV protection and impair your ability to see colours.
uHave the measuring tool serviced only by a qualified specialist using only ori-
ginal replacement parts. This will ensure that the safety of the measuring tool is
maintained.
uDo not let children use the laser measuring tool unsupervised. They could acci-
dentally dazzle someone.
uDo not use the measuring tool in explosive atmospheres which contain flam-
mable liquids, gases or dust. Sparks may be produced inside the measuring tool,
which can ignite dust or fumes.
Keep the magnet away from implants and other medical devices,
e.g. pacemakers or insulin pumps. The magnetgenerates a field that
can impair the function of implants and medical devices.
uKeep the measuring tool away from magnetic storage media and magnetically-
sensitive devices. The effect of the magnets can lead to irreversible data loss.
1 609 92A 541 | (11.11.2019) Bosch Power Tools

English | 17
Product Description and Specifications
Please observe the illustrations at the beginning of this operating manual.
Intended Use
The measuring tool is intended for determining and checking horizontal and vertical lines
and plumb points.
The measuring tool is suitable for indoor use.
Product Features
The numbering of the product features shown refers to the illustration of the measuring
tool on the graphic page.
(1) Button for laser operating modeMode
(2) Incline function button
(3) Status indicator
(4) On/off switch
(5) Magnet (internal)
(6) Laser beam outlet aperture
(7) TripodA)
(8) Laser viewing glassesA)
(9) 1/4" tripod mount
(10) Battery compartment cover locking mechanism
(11) Battery compartment cover
(12) Laser warning label
(13) Serial number
A) Accessories shown or described are not included with the product as standard. You can
find the complete selection of accessories in our accessories range.
Technical Data
Cross line laser AdvancedLevel 360
Article number 3 603 F63 B..
Working range (diameter) up to approx.A) 24 m
Aperture angle for vertical laser lines 120°
Bosch Power Tools 1 609 92A 541 | (11.11.2019)

18 | English
Cross line laser AdvancedLevel 360
Levelling accuracyB)C)D)
– Laser lines ±0.4mm/m
– Plumb point ±1.0mm/m
Self-levelling range ±4°
Levelling time ≤4s
Operating temperature −5°C to +40°C
Storage temperature −20°C to +70°C
Max. altitude 2000m
Relative air humidity max. 90 %
Pollution degree according to
IEC61010-1 2E)
Laser class 2
Laser lines
– Laser type 500–540nm, < 10mW
– Colour of the laser beam Green
– C610
– Divergence 50×10mrad (full angle)
Plumb point
– Laser type 630–650nm, < 1mW
– Colour of the laser beam Red
– C61
– Divergence 0.8mrad (full angle)
Tripod mount 1/4"
Batteries 4×1.5V LR6(AA)
Operating duration (for cross-line mode) at least 4h
Weight according to
EPTA-Procedure 01:2014 0.52kg
1 609 92A 541 | (11.11.2019) Bosch Power Tools

English | 19
Cross line laser AdvancedLevel 360
Dimensions (length× width× height) 117× 80× 126mm
A) The working range may be reduced by unfavourable environmental conditions (e.g. direct sun-
light).
B) At 20–25°C
C) Applies to the two intersection points and the corresponding opposite sides
D) The values stated presuppose normal to favourable environmental conditions (e.g. no vibration,
no fog, no smoke, no direct sunlight). Extreme fluctuations in temperature can cause deviations
in accuracy.
E) Only non-conductive deposits occur, whereby occasional temporary conductivity caused by
condensation is expected.
The serial number (13) on the type plate is used to clearly identify your measuring tool.
Assembly
Inserting/changing the batteries
It is recommended that you use alkaline manganese batteries to operate the measuring
tool.
To open the battery compartment cover(11), press on the locking mechanism(10) and
remove the battery compartment cover. Insert the batteries.
When inserting the batteries, ensure that the polarity is correct according to the illustra-
tion on the inside of the battery compartment.
If the batteries are drained, the status display(3) will light up red and the laser beams
will be switched off. Switch off the measuring tool and replace the batteries.
Always replace all the batteries at the same time. Only use batteries from the same man-
ufacturer and which have the same capacity.
uTake the batteries out of the measuring tool when you are not using it for a pro-
longed period of time. The batteries can corrode and self-discharge during pro-
longed storage in the measuring tool.
Operation
Starting Operation
uProtect the measuring tool from moisture and direct sunlight.
uDo not expose the measuring tool to any extreme temperatures or variations in
temperature. For example, do not leave it in a car for extended periods of time. In
case of large variations in temperature, allow the measuring tool to adjust to the ambi-
Bosch Power Tools 1 609 92A 541 | (11.11.2019)

20 | English
ent temperature before putting it into operation. The precision of the measuring tool
may be compromised if exposed to extreme temperatures or variations in temperat-
ure.
uAvoid substantial knocks to the measuring tool and avoid dropping it. Damaging
the measuring tool can cause accuracy to be compromised. If the laser line is subjec-
ted to a substantial knock or is dropped, check it by comparing it to a known hori-
zontal or vertical reference line.
uSwitch the measuring tool off when transporting it. The pendulum unit is locked
when the tool is switched off, as it can otherwise be damaged by big movements.
Switching On/Off
To switch on the measuring tool, slide the on/off switch(4) to the ON position. Immedi-
ately after switching on, the measuring tool sends laser lines out of the front and upper
outlet aperture(6).
uDo not direct the laser beam at persons or animals and do not stare into the laser
beam yourself (even from a distance).
To switch off the measuring tool, slide the on/off switch (4) to the OFF position. The
pendulum unit is locked when the tool is switched off.
uNever leave the measuring tool unattended when switched on, and ensure the
measuring tool is switched off after use. Others may be blinded by the laser beam.
Operating Modes
The measuring tool has several operating modes, which you can switch between at any
time:
– Cross-line operation (see figureA): The measuring tool generates a horizontal laser
plane (360° circumferential laser line) and a vertical laser line pointing forwards,
– Cross-line and plumb point mode (seefigureB): Generates a horizontal laser plane
(360° circumferential laser line), two vertical, orthogonal laser lines as well as a
plumb point below,
– Horizontal mode (seefigureC): Generates a horizontal laser plane (360° circumferen-
tial laser line).
Once the measuring tool has been switched on, it is in cross-line operation with auto-
matic levelling. To change the operating mode, press the laser mode button Mode(1).
All operating modes can be used with both automatic levelling and the incline function.
1 609 92A 541 | (11.11.2019) Bosch Power Tools
