1 Systemübersicht
Für FCS-320-TM-Anschlüsse siehe Grafik 01, Seite 4 .
Serie FCS-320-TM Position Funktion Erläuterung
1 Anschluss für Ansaugleitung für Rohrsystem mit ∅
25mm
2 Anschluss für Luftrückführungsrohr für Rohrsystem mit ∅
25mm
3 Kabeldurchführung für Aufschaltung von
BMZ und zusätzliches Netzteil (Eingang/
Ausgang)
2x M25
4 Kabeldurchführung für Aufschaltung von
BMZ und zusätzliches Netzteil (Eingang/
Ausgang)
8x M20
Für FCS-320-TM-LEDs siehe Grafik 01, Seite 4 .
FCS-320-TM Position LED Farbe Erläuterung
I Bedienung Grün Bedienung
II Hauptalarm Rot Hauptalarm
III Störung Gelb Störung
– im Rohrsystem
– in der Detektionseinheit
– durch Ausfall des Lüfters
IV Infrarotschnittstelle Fehlerdiagnose
Für FCS-320-TM-R-LEDs siehe Grafik 01, Seite 4 .
FCS-320-TM-R Position LED Farbe Erläuterung
I Bedienung Grün Bedienung
II Hauptalarm Rot Hauptalarm
III Störung Gelb Störung
– im Rohrsystem
– in der Detektionseinheit
– durch Ausfall des Lüfters
IV Brandortidentifizierung
für Bereiche A‑E
5 rote
LEDs
Brandortidentifizierung
V Infrarotschnittstelle Fehlerdiagnose
2 Installation
!
Warnung!
Die Installation ist nur von autorisiertem Fachpersonal durchzuführen!
Schalten Sie das Gerät unbedingt aus, bevor Sie Anschlussarbeiten durchführen!
Detektormodule nicht unter Spannung an‑ oder abstecken!

Conventional aspiration smoke detector Anschluss | de 7
Bosch Sicherheitssysteme GmbH Quick installation guide 2020.04 | 2.0 | F.01U.123.590
Hinweis!
Achten Sie bei der Wahl des Montageortes darauf, dass die LEDs gut einsehbar sind.
Beachten Sie bei der Projektierung, dass die Lüfter der Geräte einen Geräuschpegel von
ca.40dB(A) erzeugen.
Um Beschädigungen des Geräts zu vermeiden, achten Sie darauf, dass der Montageort sich
nicht im Öffnungsbereich von Türen befindet.
– Ansaugung von oben
Stellen Sie sicher, dass der Luftaustritt des Ansaugrauchmelders nicht blockiert wird.
Halten Sie zwischen dem Luftaustritt des FCS-320-TM und umgebenden Bauteilen (z.B.
Wand) einen Abstand von mindestens 10cm ein.
– Ansaugung von unten
Wenn die Luftrückführung nach oben ausgerichtet wird, ist sicherzustellen, dass keine
Fremdkörper oder Tropfwasser in die Luftrückführung gelangen können. Verwenden Sie
dafür ein kurzes, nach unten abgewinkeltes Rohr.
1. Markieren Sie zunächst deutlich die Befestigungspunkte an der vorgesehenen
Montageposition des Geräts. Für einen sicheren und vibrationsarmen Halt ist der
Gerätesockel mit vier Schrauben zu befestigen.
2. Befestigen Sie den Gerätesockel mit vier der Montageart entsprechenden Schrauben fest
am Untergrund. Achten Sie darauf, dass der Gerätesockel nicht unter mechanischer
Spannung fixiert wird oder die Schrauben zu fest angezogen werden. Anderenfalls können
Beschädigungen oder ungewollte Resonanzgeräusche auftreten.
3. Brechen Sie die benötigten Kabeldurchführungen mithilfe eines Schraubendrehers
vorsichtig aus dem Gerätesockel aus.
4. Bestücken Sie die Kabeldurchführung(en) je nach Bedarf mit M20‑ oder M25-
Kabeleinführungen, indem Sie diese in die entsprechende(n) Kabeldurchführung(en)
drücken. 2xM20‑ und 1xM25-Kabeleinführungen werden mitgeliefert.
5. Durchstoßen Sie die Kabeleinführungen mit einem spitzen Gegenstand.
Achtung: Die Kabeleinführungen nicht mit einem Messer schneiden!
6. Führen Sie das bzw. die Anschlusskabel (max. 2,5mm²) durch die vorbereiteten M20‑
oder M25-Kabeleinführungen in das Gerät und kürzen Sie sie anschließend innerhalb des
Geräts auf die benötigte Länge.
7. Verkabeln Sie das Gerät nach der im Folgenden beschriebenen Aufschaltung.
3 Anschluss
Für Gehäusesockel mit Schraubklemmen siehe Grafik 02, Seite 4 .
Bezeichnung Klemme Funktion
V+ 1a Stromversorgung kommend
V- 2a
L+ 3a Alarmzone kommend
L- 4a
L+ 5a Tamperzone kommend
L- 6a
Reset+ 7a Anschluss Datenleitung für digitale Melderparallelanzeige
Reset- 8a

8de | Konfiguration Conventional aspiration smoke detector
2020.04 | 2.0 | F.01U.123.590 Quick installation guide Bosch Sicherheitssysteme GmbH
Bezeichnung Klemme Funktion
V+ 1b Stromversorgung gehend
V- 2b
L+ 3b Alarmzone gehend
L- 4b
L+ 5b Tamperzone gehend
L- 6b
Data+ 7b Melderparallelanzeigenbus
Data- 8b
* Digitale Melderparallelanzeigen für die Serie FCS-320-TM sind separat erhältlich.
4 Konfiguration
Nach Anschalten des Ansaugrauchmelders an die Brandmelderzentrale können Sie den Melder
und die Detektionseinheit konfigurieren.
Die Ansaugrauchmelder der Serie FCS-320-TM sind werkseitig vorkonfiguriert. Überprüfen Sie,
ob diese Konfiguration den örtlichen Gegebenheiten entspricht. Nehmen Sie objektspezifische
Anpassungen der Konfiguration mit der Diagnosesoftware FAS-ASD-DIAG vor.
Brandortidentifizierung
Hinweis!
In der Diagnosesoftware FAS‑ASD‑DIAG wird für die Brandortidentifizierung der Begriff
„ROOM×IDENT” verwendet.
Die Aktivierung oder Deaktivierung der Brandortidentifizierung erfolgt mittels der
Diagnosesoftware FAS‑ASD‑DIAG über das Fenster „Einstellungen”. Standardmäßig ist die
Funktion „ROOM×IDENT” deaktiviert.
Sensitivity
Die Empfindlichkeit der Detektionseinheit kann über die FAS-ASD-DIAG eingestellt werden.
Empfindlichkeit Standardempfindlichkei
t
Einstellungsstufen
Detektionseinheit 0,5–2%/m 0,5%/m 0,1%/m
Verzögerung
Der eingestellte Standard der Verzögerungszeit für die Alarmschwelle kann über die
Diagnosesoftware verändert werden. Standardmäßig ist die Verzögerungszeit für den Alarm
auf 10Sekunden eingestellt. Steigt der Rauchpegel während des Betriebs bis auf die
Alarmschwelle an, beginnt der Countdown der Verzögerungszeit. Die Meldung wird erst nach
Ablauf der Verzögerungszeit bei weiterhin anstehendem Rauchpegel weitergeleitet. Damit
kann bei kurzzeitigen Belastungen (z.B. Staub) ein Täuschungsalarm verhindert werden.
Alarmverzögerung Alarmverzögerung
Standard
Einstellungsstufen
Detektionseinheit 0–60s 10 s 1 s

Conventional aspiration smoke detector Konfiguration | de 9
Bosch Sicherheitssysteme GmbH Quick installation guide 2020.04 | 2.0 | F.01U.123.590
Hinweis!
Nur zu Testzwecken sollte die Alarmverzögerungszeit auf 0Sekunden eingestellt werden.
Auslöseschwelle der Luftstromüberwachung
Die Auslöseschwelle der Luftstromstörung kann für die Detektionseinheit durch die FAS-ASD-
DIAG verändert werden.
Auslöseschwelle Auslöseschwelle
(Standard)
Einstellungsstufen
Detektionseinheit 10% - 50% 20% 1%
Wählen Sie die Auslöseschwelle gemäß .
Verzögerungszeit der Luftstromstörung
Wollen Sie die Verzögerungszeit für die Weiterleitung der Luftstromstörung verändern, ist
dieses mit der FAS-ASD-DIAG möglich.
Störungsverzögerung Störungsverzögerung
(Standard)
Einstellungsstufen
Detektionseinheit 1s – 60min 100 s 1 s
Standardmäßig ist eine Verzögerungszeit von 100Sekunden eingestellt. In Bereichen mit
zeitlich begrenzten Störungsgrößen (z.B. Luftdruckschwankungen) sollten entsprechend der
Dauer der Störungsgrößen andere Verzögerungszeiten eingestellt werden.
Voralarmschwelle
Wollen Sie die Voralarmschwelle verändern, ist dies mit der FAS-ASD-DIAG möglich.
Voralarmschwelle (Standard)
Detektionseinheit 60%
Störungsanzeige
Die Anzeige für Sammelstörung (Luftstrom‑ und Detektionseinheitstörung) kann wahlweise
speichernd oder nicht speichernd (Standard) eingestellt werden. Die Aktivierung oder
Deaktivierung erfolgt mit der Diagnosesoftware.
Störung speichernd Störung nicht speichernd
(Standard)
Detektionseinheit aus – ein aus
Dynamischer Luftstrom
Die Aktivierung oder Deaktivierung des dynamischen Luftstroms erfolgt mit der
Diagnosesoftware.
Dynamischer Luftstrom Dynamischer Luftstrom
(Standard)
Detektionseinheit aus – ein aus
ROOM·IDENT
Die Aktivierung oder Deaktivierung der Brandortidentifizierung ist mit der Diagnosesoftware
möglich.

10 de | Inbetriebnahme Conventional aspiration smoke detector
2020.04 | 2.0 | F.01U.123.590 Quick installation guide Bosch Sicherheitssysteme GmbH
ROOM·IDENT ROOM·IDENT (Standard)
Detektionseinheit aus – ein aus
LOGIC·SENS
Die intelligente Signalverarbeitung LOGIC·SENS kann mit der Diagnosesoftware aktiviert oder
deaktiviert werden. Bei eingeschalteter Signalauswertung verhindert LOGIC·SENS
Täuschungsalarme durch das Erkennen von kurzzeitig auftretenden Störungsgrößen.
LOGIC·SENS LOGIC·SENS (Standard)
Detektionseinheit ein - aus ein
Lüfterspannung
Die Standardeinstellung der Lüfterspannung beträgt 9V. Bei kritischen Anwendungen kann die
Lüfterspannung durch die Diagnosesoftware höher eingestellt werden. So kann die
Transportgeschwindigkeit im Rohrsystem erhöht und somit bei größeren Rohrlängen eine
schnellere Detektion gewährleistet werden.
Bei einer Lüfterspannung von 9V bis 10,4V reduzieren sich die maximalen Rohrlängen auf
30m bei der I-Rohrprojektierung bzw. 40m bei der U‑ und Doppel-U-Projektierung. Ab einer
Lüfterspannung von 10,5V ist die maximale Rohrlänge gegeben.
Lüfterspannung Lüfterspannung (Standard) Einstellungsstufen
Detektionseinheit 9–13,5V 9V 0,1V
!
Vorsicht!
Bei jeder Änderung der Lüfterspannung führt der FCS-320-TM automatisch eine
Luftstrominitialisierung durch.
Hauptalarm nach Brandortidentifizierung
Für bestimmte Anwendungen ist es sinnvoll die Alarmierung erst nach der Identifizierung des
Brandortes durchzuführen. Hierzu muss Hauptalarm nach ROOM×IDENT aktiviert sein. Wichtig:
Wenn diese Funktion aktiviert ist, muss die Funktion ROOM×IDENT ebenfalls aktiviert sein, da
sonst keine Identifizierung des Brandortes erfolgt.
Standardmäßig ist die Funktion Hauptalarm nach ROOM×IDENT deaktiviert.
5 Inbetriebnahme

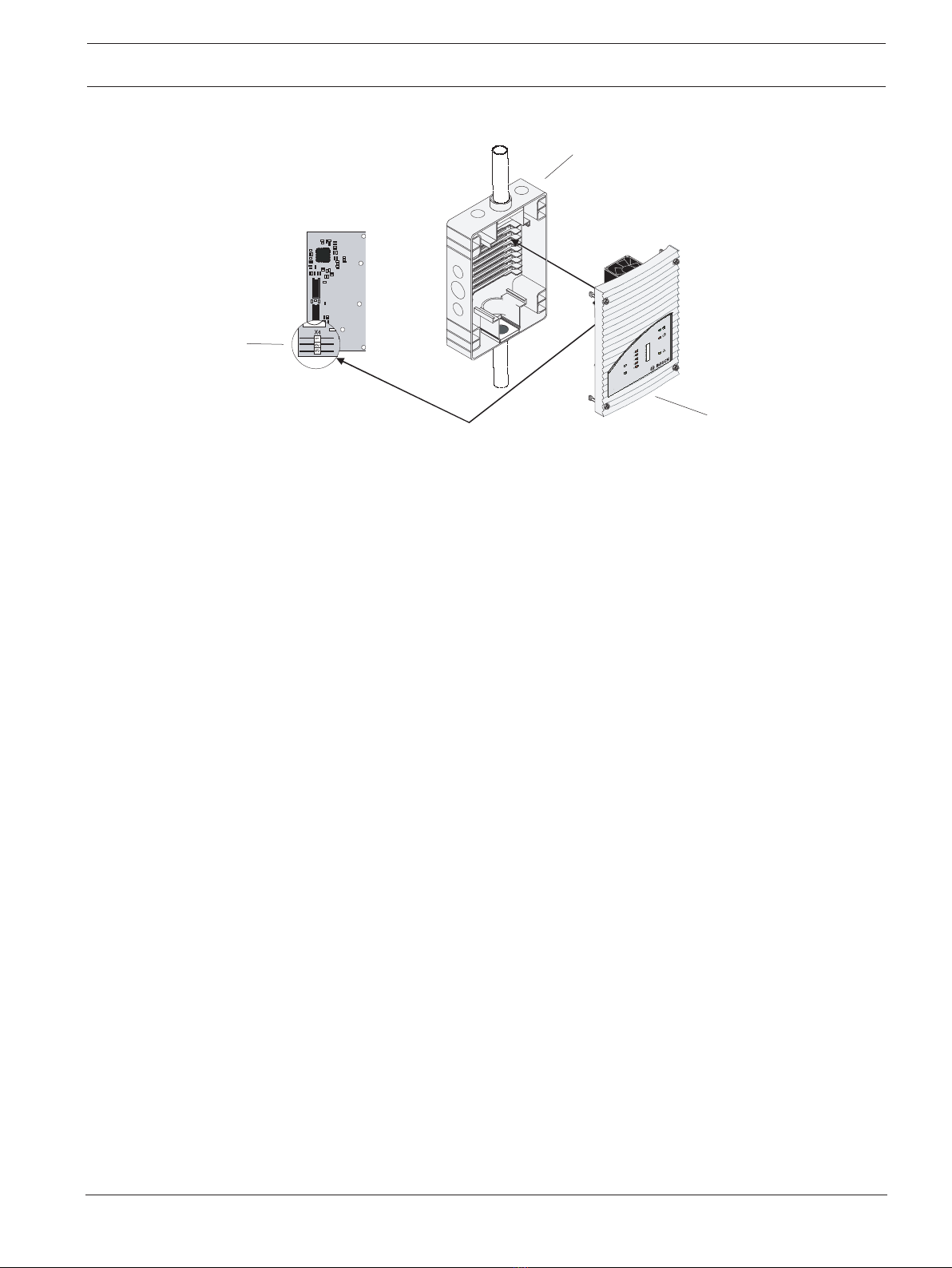

Für das Einsetzen der Detektionseinheit siehe Grafik 03, Seite 4 .
1 Gehäusesockel
2 Detektionseinheit
3 Steckbrücke X4 Pin 1-2 oder Pin 2-3
Hinweis!
Die Bezeichnung FCS-320-TM bezieht sich auf alle Versionen von FCS-320-TM (FCS-320-TM-
R, ). Auf gerätespezifische Unterschiede einzelner Varianten wird explizit hingewiesen.
1. Setzen Sie die Detektionseinheit des FCS-320-TM in den vormontierten und auf korrekte
Verdrahtung geprüften Gerätesockel ein.

Conventional aspiration smoke detector Technische Daten | de 11
Bosch Sicherheitssysteme GmbH Quick installation guide 2020.04 | 2.0 | F.01U.123.590
Hinweis!
Achten Sie bei dem Einsetzen der Detektionseinheit auf die mechanische Kodierung, die vor
Verdrehen des Geräts schützt.
2. Stecken Sie beim Einsetzen der Detektionseinheit die SteckbrückeX4 um (PIN1‑2 oder
PIN2‑3 oder umgekehrt). Durch das Umstecken wird die Luftstromkalibrierung
automatisch durchgeführt.
3. Bei der Initialisierung des FCS-320-TM blinkt die grüne Betriebsanzeige. Ist die
Initialisierung abgeschlossen, leuchtet die Betriebsanzeige durchgängig.
4. Während der Initialisierungsphase darf der Luftstrom des FCS-320-TM nicht beeinflusst
werden.
Brandortidentifizierung
Die Einstellung der Brandortidentifizierung erfolgt mittels der Diagnosesoftware
FAS‑ASD‑DIAG über das Fenster ROOM·IDENT.
1. Klicken Sie die Schaltfläche [Lernen] an. Die Ansicht mit einstellbaren Werten zum
Ermitteln der Transportzeiten zur Brandortidentifizierung der Bereiche A‑E öffnet sich.
2. Tragen Sie zuerst die Anzahl der Ansaugöffnungen ein.
3. Geben Sie dann die Freiblaszeit und die Spannung des Freiblas‑ und Ansauglüfters ein.
Durch das Anklicken des Fragezeichens rechts neben der jeweiligen Einstellung erhalten
Sie Hilfe.
4. Wählen Sie durch Anklicken die Ansaugstelle (A‑E) aus, für die die Transportzeit ermittelt
werden soll.
5. Geben Sie die Vorwahlzeit ein, die erforderlich ist, um die Ansaugstelle zu erreichen und
den Rauch bereitzustellen. Bei Ablauf der gewählten Vorwahlzeit muss die jeweilige
Rauchansaugstelle mit Rauch beaufschlagt sein. Der Rauch muss nach Ablauf der
Vorwahlzeit für weitere 10 bis 15Sekunden an der Ansaugstelle zur Verfügung stehen.
6. Prüfen Sie mittels Rauchpegel, dass kein Rauch in der Ansaugleitung ist.
7. Klicken Sie auf die Schaltfläche [Start]. Der FCS-320-TM-R/ schaltet auf Ausblasen der
Ansaugleitung. Die Anzeige der betreffenden Ansaugstelle ist gelb.
8. Nach Ablauf der Vorwahlzeit schaltet der FCS-320-TM-R/ auf Ansaugen. Zu diesem
Zeitpunkt muss der Rauch an der gewählten Ansaugstelle zur Verfügung stehen.
Detektiert der FCS-320-TM-R/ Rauch, zeigt der Rauchpegel dies an. Die Anzeige der
gewählten Ansaugstelle wird grün und die ermittelte Zeit wird eingetragen. Der
Lernmodus für die gewählte Ansaugstelle ist abgeschlossen.
6 Technische Daten
Elektrische Daten
Stromversorgung (GLT) 14– 30VDC
Stromaufnahme aus
Zusatzspannungsversorg
ung (24V)
Lüfterspannung
9V 10,5V 12V 13,5V
– Anlaufstrom 120mA 130mA 145mA 160mA
– in Ruhe 90mA 110mA 130mA 150mA
– Bei Alarm 125mA 135mA 150mA 175mA

12 de | Technische Daten Conventional aspiration smoke detector
2020.04 | 2.0 | F.01U.123.590 Quick installation guide Bosch Sicherheitssysteme GmbH
Mechanik
LEDs bei FCS-320-TM
– Bedienung Grüne LED
– Störung Gelbe LED
– Alarm 1rote LED für Hauptalarm
– Infrarotschnittstelle IR-Sender/Empfänger
LEDs bei FCS-320-TM-R
– Bedienung Grüne LED
– Störung Gelbe LED
– Alarm 1rote LED für Hauptalarm
– Brandortanzeige 5rote LEDs (für BereicheA‑E)
– Infrarotschnittstelle IR-Sender/Empfänger
Konische Rohrsteckanschlüsse für Ø25mm
– Ansaugleitung 1Rohr
– Luftrückführung 1Rohr
Kabeldurchführungen
– Gerätesockel, Seiten 8xM20 und 2xM25
– Gerätesockel, Rückwand 4xM25
Abmessungen (HxBxT) 222x140x70mm
Gewicht ca. 0,8kg
Gehäusematerial Kunststoff (ABS)
Gehäusefarbe Papyrusweiß (RAL9018)
Umgebungsbedingungen
Schutzart nach EN 60529
– ohne Luftrückführung IP 20
– mit Rohrstück 100mm/Rohrbogen IP 42
– mit Luftrückführung IP 54
Zulässiger Temperaturbereich
Ansaugrauchmelder -20°C bis +60°C
PVC-Rohrsystem -10°C bis +60°C
ABS-Rohrsystem -40°C bis +80°C
Zul. relative Feuchte (nicht kondensierend) max.95%

Conventional aspiration smoke detector Technische Daten | de 13
Bosch Sicherheitssysteme GmbH Quick installation guide 2020.04 | 2.0 | F.01U.123.590
Besondere Merkmale
Schallleistungspegel (bei 9V
Lüfterspannung)
40dB(A)
Ansprechempfindlichkeit (Lichttrübung) 0,5 bis 2,0%/m
Lebensdauer des Lüfters (bei 12V und
24°C)
60.000h

14 en | System overview Conventional aspiration smoke detector
2020.04 | 2.0 | F.01U.123.590 Quick installation guide Bosch Sicherheitssysteme GmbH
1 System overview
For FCS-320-TM series connections, refer to graphic 01, page 4 .
FCS-320-TM
series
Position Function Explanation
1 Connection for aspiration pipe For ∅ 25mm pipe
system
2 Connection for air-return pipe For ∅ 25mm pipe
system
3 Cable bushing for connection of fire panel
and additional power supply (input/
output)
2 x M25
4 Cable bushing for connection of fire panel
and additional power supply (input/
output)
8 x M20
For FCS-320-TM series LEDs, refer to graphic 01, page 4 .
FCS-320-TM Position LED Color Explanation
I Operation Green Operation
II Main alarm Red Main alarm
III Malfunction Yellow Malfunction
– in the pipe system
– in the detection module
– caused by fan failure
IV Infrared port Fault diagnosis
For FCS-320-TM-R series LEDs, refer to graphic 01, page 4 .
FCS-320-TM-R Position LED Color Explanation
I Operation Green Operation
II Main alarm Red Main alarm
III Malfunction Yellow Malfunction
– in the pipe system
– in the detection module
– caused by fan failure
IV Fire source
identification for zones
A-E
5 red LEDs Fire source identification
V Infrared port Fault diagnosis

Conventional aspiration smoke detector Installation | en 15
Bosch Sicherheitssysteme GmbH Quick installation guide 2020.04 | 2.0 | F.01U.123.590
2 Installation
!
Warning!
Installation must only be performed by authorized and specialized personnel!
Switch off the unit before carrying out any connection work!
Do not connect or disconnect the detector module while switched on!
Notice!
When selecting the installation location, ensure that the LEDs are easily visible.
Remember when planning that the unit fans generate a noise level of approx.40dB(A).
In order to prevent damage to the device, ensure that the installation location is not in a door
opening area.
– Aspiration from above
Ensure that the air outlet of the aspiration smoke detector is not obstructed. Maintain a
distance of at least 10cm between the air outlet of the FCS-320-TM and the surrounding
objects (e.g. wall).
– Aspiration from below
If the air-return pipe is directed upwards, it must be guaranteed that no foreign bodies or
dripping water can penetrate the air return. You should therefore use a short, downward
angled pipe.
1. First, clearly mark the fixing points on the installation position provided on the
equipment. To guarantee a safe and low-vibration hold, the housing base must be secured
with four screws.
2. Fix the housing base to the surface by means of four screws in accordance with the
mounting type. Make sure that the housing base is not fixed under mechanical tension
and that the screws are not tightened too much. Otherwise, the device might be damaged
or undesirable secondary noise may arise.
3. Using a screwdriver, carefully punch out the required cable entries from the housing
base.
4. Fit the cable entry point(s) as required with M20 or M25 cable entries by pushing them
into the corresponding cable bushings. 2xM20 and 1xM25 cable entries are supplied in
the pack.
5. Punch out the cable entries using a sharp object.
Caution: Do not cut the cable entries with a knife!
6. Feed the connection cable(s) (max. 2.5mm²) through the prepared M20 or M25 cable
entries into the device and cut to the required length inside the device.
7. Wire the unit according to the connection information described below.
3 Connection
For housing base with screw terminals, refer to graphic 02, page 4 .
Designation Terminal Function
V+ 1a Power supply incoming
V- 2a
L+ 3a Alarm zone incoming
L- 4a
L+ 5a Tamper zone incoming

16 en | Configuration Conventional aspiration smoke detector
2020.04 | 2.0 | F.01U.123.590 Quick installation guide Bosch Sicherheitssysteme GmbH
Designation Terminal Function
L- 6a
Reset+ 7a Data line connection for digital remote indicator
Reset- 8a
V+ 1b Power supply outgoing
V- 2b
L+ 3b Alarm zone outgoing
L- 4b
L+ 5b Tamper zone outgoing
L- 6b
Data+ 7b Remote indicator bus
Data- 8b
*Digital external detector alarm displays for the FCS-320-TM series must be ordered
separately.
4 Configuration
After connecting the Aspiration smoke detector to the fire panel, you can configure the
detector and the detection device.
The FCS-320-TM Aspiration smoke detector series is factory preconfigured. Check whether
this configuration is suited to the local conditions. Perform object-specific configuration
adjustments using the FAS-ASD-DIAG Diagnostic software.
Fire source identification
Notice!
The term "ROOM×IDENT" is used in the FAS‑ASD‑DIAG Diagnostic Software for identifying the
fire source.
Fire source identification is activated/deactivated using the FAS‑ASD‑DIAG Diagnostic
Software via the "Settings" screen. The "ROOM×IDENT" function is deactivated as standard.
Sensitivity
The sensitivity of the detection module can be adjusted via FAS-ASD-DIAG.
Sensitivity Standard sensitivity Setting intervals
Detection module 0.5-2%/m 0.5 %/m 0.1 %/m
Delay
The default delay time for the alarm threshold can be changed via the diagnostic software. The
default delay time for the alarm is set to 10 s. If the smoke level increases during operation
until it reaches the alarm threshold, the delay time starts to count down. The message is
transmitted only after the delay time has expired and the smoke level remains at its current
level. In this way, deceptive alarms due to brief strains (e.g. dust) can be prevented.
Alarm delay Alarm delay (default) Setting intervals
Detection module 0 s – 60 s 10 s 1 s

Conventional aspiration smoke detector Configuration | en 17
Bosch Sicherheitssysteme GmbH Quick installation guide 2020.04 | 2.0 | F.01U.123.590
Notice!
The alarm delay time should be set to 0 seconds for test purposes only.
Activation threshold of the airflow monitoring
The activation threshold for an airflow problem can be changed for the detection module via
the FAS-ASD-DIAG.
Activation
threshold
Activation threshold
(default)
Setting intervals
Detection module 10% - 50% 20% 1%
Select the activation threshold in line with Planning.
Delay time of the airflow malfunction
If you wish to change the delay time for transmitting the signal for an airflow malfunction, this
is possible via the FAS-ASD-DIAG.
Fault delay Fault delay (default) Setting intervals
Detection module 1 s – 60 min 100 s 1 s
The default delay time is set to 100 seconds. In areas with time-limited disturbance variables
(e.g. air pressure fluctuations), other delay times should be set based on the duration of the
disturbance variables.
Pre-alarm threshold
If you wish to change the pre-alarm threshold, this is possible via the FAS-ASD-DIAG.
Pre-alarm threshold (default)
Detection module 60%
Fault indication
The collective fault display (airflow and detection module malfunction) can be set to log or not
to log (default) trouble messages. Activation or deactivation is possible via the diagnostic
software.
Log trouble Do not save trouble messages
(default)
Detection module off - on off
Dynamic airflow
Activation or deactivation of dynamic airflow is possible via the diagnostic software.
Dynamic airflow Dynamic airflow (default)
Detection module off - on off
ROOM-IDENT
Activation or deactivation of fire source identification is possible via the diagnostic software.
ROOM-IDENT ROOM-IDENT (default)
Detection module off - on off

18 en | Commissioning Conventional aspiration smoke detector
2020.04 | 2.0 | F.01U.123.590 Quick installation guide Bosch Sicherheitssysteme GmbH
LOGIC-SENS
The LOGIC-SENS intelligent signal processing feature can be activated or deactivated via the
diagnostic software. If the signal evaluation is switched on, LOGIC-SENS recognizes briefly
occurring disturbance variables and can thus prevent a deceptive alarm.
LOGIC-SENS LOGIC-SENS (default)
Detection module on - off on
Fan voltage
The standard setting fan voltage setting is 9 V. In critical applications, the fan voltage can be
set to a higher level via the diagnostic software. This increases the transport speed in the pipe
system, thus achieving faster detection in the case of longer pipe lengths.
With a fan voltage of 9 V to 10.4V, the maximum pipe lengths are reduced to 30m for I-pipe
systems or 40 m for U and double U-pipe systems. A fan voltage of 10.5V or higher supports
the maximum pipe length.
Fan voltage Fan voltage (default) Setting intervals
Detection module 9V-13.5V 9V 0.1V
!
Caution!
Whenever the fan voltage is changed, the FCS-320-TM automatically performs an airflow
initialization.
Main alarm following Fire source identification
For certain applications, it is practical to perform the alarm signaling once the fire location has
been identified. To do this, the Fire alarm after ROOM·IDENT must be activated. It is important
to remember that when this function is activated, the ROOM·IDENT function must also be
activated; otherwise, the fire location cannot be identified.
The Main alarm after ROOM IDENT function is deactivated as standard.
5 Commissioning
For inserting the detection module, refer to graphic 03, page 4 .
1 Housing base
2 Detection module
3 Jumper X4 Pin 1-2 or Pin 2-3
Notice!
The FCS-320-TM designation refers to all FCS-320-TM (FCS-320-TM-R, ) versions. Specific
references are made to differences between the individual versions.
1. Insert the FCS-320-TM detection module into the pre-mounted housing base that has
been checked for correct wiring.
Notice!
When inserting the detection module, be aware of the mechanical coding, which protects the
device against twisting.

Conventional aspiration smoke detector Technical data | en 19
Bosch Sicherheitssysteme GmbH Quick installation guide 2020.04 | 2.0 | F.01U.123.590
2. Replug the X4 jumper when inserting the detection module (PIN1-2 or PIN2-3, or vice
versa). Replugging will cause airflow calibration to be carried out automatically.
3. The green operation display flashes when the FCS-320-TM is initializing. If initialization is
complete, the operation display lights up permanently.
4. The airflow of the FCS-320-TM must not be influenced during the initialization phase.
Fire source identification
Fire source identification is set using the FAS‑ASD‑DIAG Diagnostic Software via the
ROOM·IDENT screen.
1. Click the [Train] button. This opens the view with adjustable values used to determine
the transport times for fire source identification in areas A-E.
2. First enter the number of air sampling openings.
3. Then enter the blowing out time and voltage of the blowing out and aspiration fan.
You can access the Help function by clicking the question mark to the right of the relevant
setting.
4. Click the appropriate aspiration point (A-E) for which the transport time is to be
determined.
5. Enter the preselection time necessary to reach the aspiration point and supply the smoke.
Once the selected preselection time has expired, the appropriate smoke aspiration point
must be charged with smoke. Once the preselection time has expired, the smoke must be
available at the aspiration point for another 10 to 15 seconds.
6. Using the smoke level, check that there is no smoke in the aspiration pipe.
7. Click the [Start] button. The FCS-320-TM-R switches to the aspiration pipe blowing out.
The display of the aspiration point concerned is yellow.
8. Once the preselection time has expired, switch the FCS-320-TM-R to aspiration. The
smoke must now be available at the selected aspiration point. The smoke level will
display if smoke is detected by the FCS-320-TM-R . The display of the selected aspiration
point turns green and the determined time is entered. Teaching mode for the selected
aspiration point is exited.
6 Technical data
Electrical
Power supply
(Conventional)
14VDC-30VDC
Current consumption
from auxiliary power
supply (24V)
Fan voltage
9V 10.5V 12V 13.5V
– Starting current 120mA 130mA 145mA 160mA
– In standby 90mA 110mA 130mA 150mA
– At alarm 125mA 135mA 150mA 175mA
Mechanical components
LEDs on FCS-320-TM
– Operation Green LED
– Malfunction Yellow LED
– Alarm 1 red LED for main alarm

20 en | Technical data Conventional aspiration smoke detector
2020.04 | 2.0 | F.01U.123.590 Quick installation guide Bosch Sicherheitssysteme GmbH
– Infrared port IR transmitter/receiver
LEDs on FCS-320-TM-R
– Operation Green LED
– Malfunction Yellow LED
– Alarm 1 red LED for main alarm
– Fire location display 5 red LEDs (for zones A-E)
– Infrared port IR transmitter/receiver
Conical duct connections for Ø25mm
– Aspiration pipe 1 pipe
– Air-return pipe 1 pipe
Cable bushings
– Housing base sides 8xM20 and 2xM25
– Housing base rear wall 4xM25
Dimensions (HxWxD) 222x140x70mm
Weight Approx. 0.8kg
Housing material Plastic (ABS)
Housing color Papyrus white (RAL 9018)
Environmental conditions
Protection category according to EN 60529
– Without air return IP 20
– With pipe section 100mm/pipe bend IP 42
– With air return IP 54
Permissible temperature range
Aspiration smoke detector -20°C to +60°C
PVC pipe system -10°C to +60°C
ABS pipe system -40°C to +80°C
Permissible relative humidity (non-
condensing)
Max. 95%
Special features
Sound power level (at 9V fan voltage) 40dB(A)
Response sensitivity (light obscuration) 0.5 to 2.0%/m
Life cycle of fan (at 12V and 24°C) 60,000hrs
