Bradley S19-220FW User manual

P.O. Box 309, Menomonee Falls, WI USA 53052-0309
PHONE 1-800-BRADLEY FAX [phone]
http://www.bradleycorp.com
215-158FW Rev. J; EN 06-532E
© 2007 Bradley Corporation
Page 1 of 13 4/20/07
S19-220FW
Wall-Mounted Eye/Face Wash w/Plastic
Bowl
Douche oculaire/faciale murale avec
cuvette en plastique
Lavador de ojos/rostro para montaje en
pared con recipiente de plástico
S19-220T
Wall-Mounted Eye/Face Wash w/Stainless
Steel Bowl
Douche oculaire/faciale murale avec
cuvette en acier inox
Lavador de ojos/rostro para montaje en
pared con recipiente de acero inoxidable
Table of Contents
Pre-Installation Information . . . . . . . . . . . . . . . . . 2
Installation Instructions . . . . . . . . . . . . . . . . . . . . . 3
Components/Parts List
S19-220FW . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
S19-220T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Table des matières
Avant l'installation . . . . . . . . . . . . . . . . . . . . . . . . . 6
Instructions d'installation . . . . . . . . . . . . . . . . . . . 7
Assemblage des composantes/Liste des pièces
S19-220FW . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
S19-220T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Contenido
Información previa a la instalación . . . . . . . . . . . 10
Instrucciones de instalación . . . . . . . . . . . . . . . . . 11
Armado de los componentes/Lista de piezas
S19-220FW . . . . . . . . . . . . . . . . . . . . . . . . . . 12
S19-220T . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Installation
S19-220FW
S19-220T

2
S19-220FW, S19-220T Installation
4/20/07 Bradley Corporation • 215-158FW Rev. J; EN 06-532E

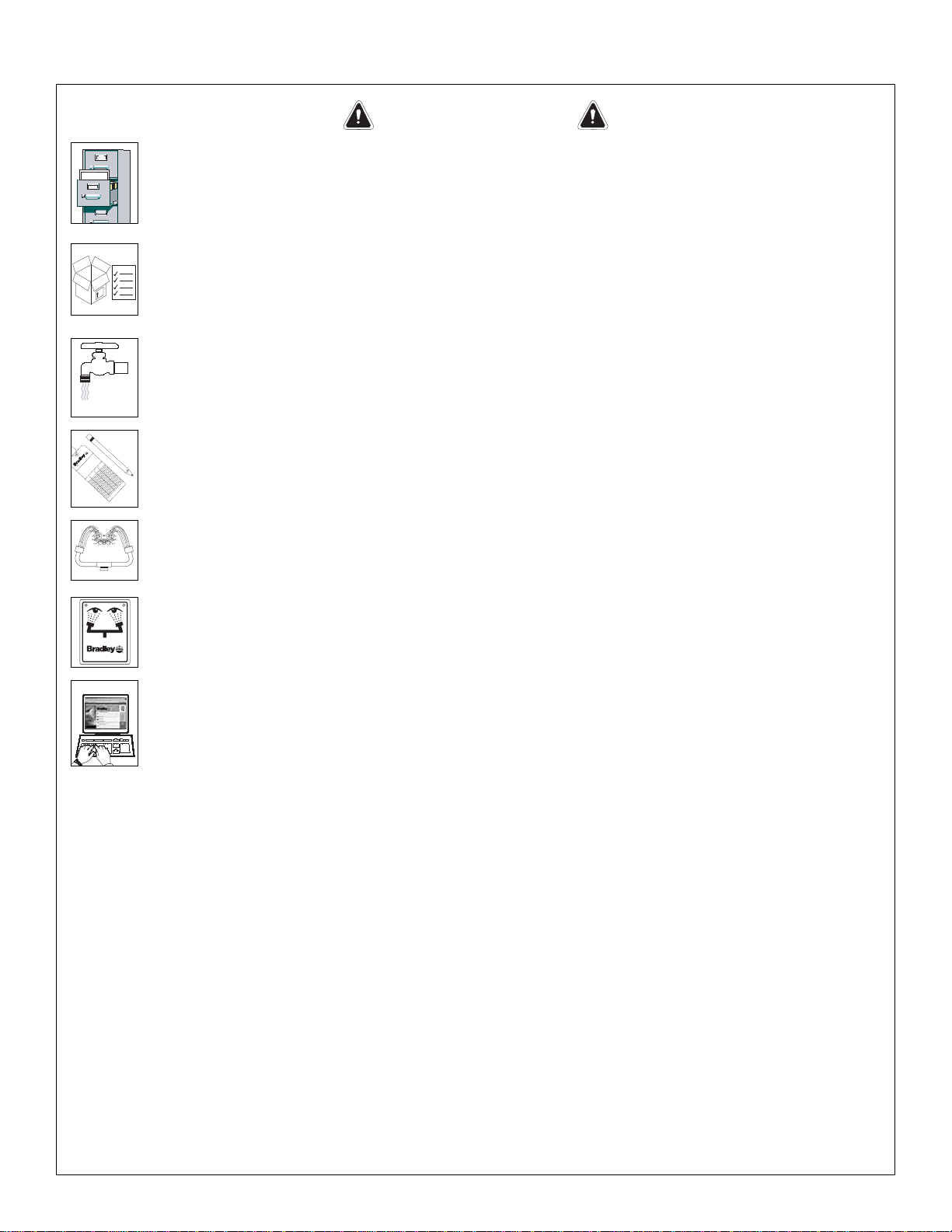

WARNING
Read this installation manual completely to ensure proper installation, then file it
with the owner or maintenance department. Compliance and conformity to drain
requirements and other local codes and ordinances is the responsibility of the
installer.
Separate parts from packaging and make sure all parts are accounted for before
discarding any packaging material. If any parts are missing, do not begin
installation until you obtain the missing parts.
Flush the water supply lines before beginning installation and after installation is
complete. Test the unit for leaks and adequate water flow. Main water supply to
the eyewash should be “ON” at all times. Provisions shall be made to prevent
unauthorized shutoff.
The ANSI Z358.1 standard requires an uninterruptible supply of flushing fluid at a
minimum 30 PSI (0.21 MPa) flowing pressure. Flushing fluid should be tepid per
ANSI Z358.1.
The inspection and testing results of this equipment should be recorded weekly
to verify proper operation. This equipment should be inspected annually to
ensure compliance with ANSI Z358.1.
Workers who may come in contact with potentially hazardous materials should be
trained regarding the placement and proper operation of emergency equipment
per ANSI Z358.1.
For questions regarding the operation or installation of this product, visit
www.bradleycorp.com or call 1-800-BRADLEY.
Product warranties may also be found under ”Product Information” on our web
site at www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
!
!
!
!
P.O.Box309, MenomoneeFalls, WI 53051
R
TESTTHISUNITEACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051

Installation
Supplies Required:
• (3) 3/8" bolts and wall anchors for mounting
wall bracket
• Pipe sealant
• Piping to 1/2" IPS water supply inlet on unit
• Piping to 1-1/4" IPS drain outlet
• Sign-mounting hardware
Step 1: Install inlet drain fittings
NOTE: The top of the eyewash heads should
be 33"–45" (838mm–1143mm) from the floor.
1. Position the inlet drain fitting over the 1-
1/4" drain outlet pipe from wall.
2. Using the inlet drain fitting as a template,
mark the bolt hole locations on the wall
OR install three suitable fasteners
(supplied by installer) for 3/8" bolts in the
wall at the marked hole locations (see
Figure 1).
3. Bolt the inlet drain fitting to the wall or
wall fasteners using 3/8" bolts (supplied
by installer).
Step 2: Assemble eyewash
components
1. Assemble eyewash components as shown
in Figure 2a on page 4 or Figure 2b on
page 5.
• Apply pipe sealant (supplied by
installer) to all male-threaded pipe
joints.
• Use a strap wrench around pipes when
tightening to prevent marring.
Step 3: Connect water supply
1. Connect the water supply piping (supplied
by installer) to the 1/2" IPS inlet on the
eyewash.
2. Connect the tailpiece to the 1-1/4" IPS
drain outlet on the eyewash.
3. Mount the safety sign to the wall using
sign-mounting hardware (supplied by
installer).
4. Open the water supply lines. Test for leaks
and adequate water flow.
29-1/2"
(749mm)
Suggested
Height
To Floor
15-1/2" (394mm)
8-1/8"
(206mm)
2-1/4"
(57mm)
5-1/4"
(133mm)
7-1/2"
(191mm)
4"
(102mm)
Ø 3/8"
(9mm)
8-1/4"
(210mm)
4-1/2"
(114mm)
Ø 10" (254mm)
13-1/4"
(337mm)
36" (914mm)
Suggested
Height
To Floor
Wall
29-1/2"
(749mm)
Suggested
Height
To Floor
8-1/8"
(206mm)
2-1/4"
(57mm)
5-1/4"
(133mm)
7-1/2"
(191mm)
4"
(102mm)
Ø 3/8"
(9mm)
8-1/4"
(210mm)
4-1/2"
(114mm)
36" (914mm)
Suggested
Height
To Floor
Ø 10-3/4" (273mm)
(13-5/8")
346mm
15-7/8" (403mm)
Wall
3
Installation S19-220FW, S19-220T
Bradley Corporation • 215-158FW Rev. J; EN 06-532E 4/20/07
Figure 1
S19-220T
S19-220FW

4
S19-220FW, S19-220T Installation
4/20/07 Bradley Corporation • 215-158FW Rev. J; EN 06-532E

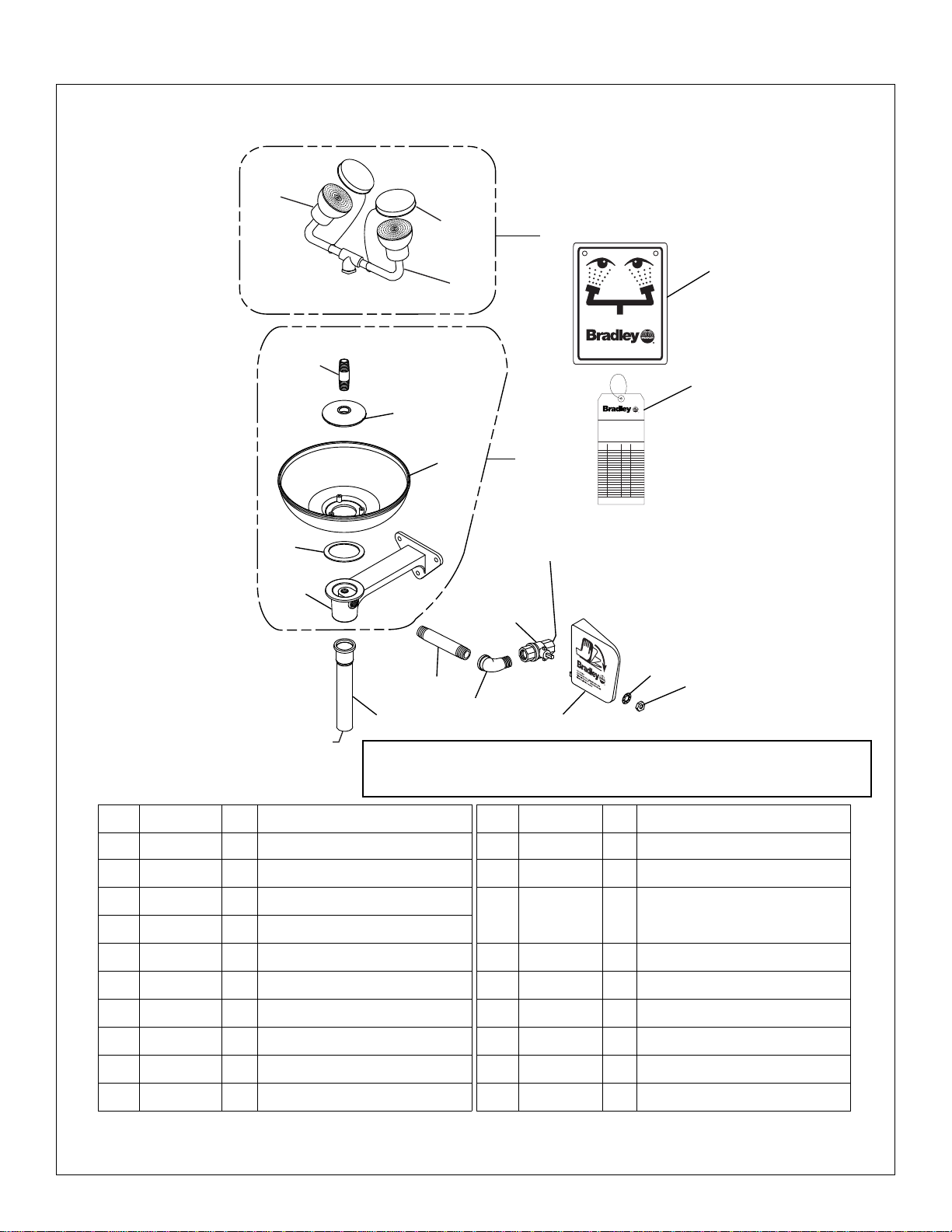

Assembly of Components and Parts List - S19-220FW
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
P.O.BOX 309,MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051
1.5
1.4
1.3
1.2
1.1
3
5
9
75.1
6
1/2" IPS
Supply Inlet
10
4
8
1-1/4" IPS
Drain Outlet
1
2.3
2.1
2.2
2
Figure 2a NOTE: Items 1.1–1.5 come preassembled as Item 1.
Items 2.1–2.3 come preassembled as Item 2.
1 S90-097 1 Eyewash Bowl Assembly
1.1 111-061 1 Inlet-Drain Fitting
1.2 124-028 1 Gasket
1.3 154-058 1 Plastic Bowl
1.4 173-025 1 Cup Strainer
1.5 113-1150 1 Supply Stem
2 S05-064D 1 EFW Sprayhead Assembly
2.1 S05-091P 1 EFW Yoke Assembly
2.2 S05-135 2 EFW Sprayhead
2.3 S53-063 2 Dust Cover
3 113-006LQ 1 Pipe 1/2" NPT x 3-1/2"
4 169-025 1 Elbow
5 S27-282 1 1/2" Ball Valve with Nut
5.1 110-215 1 Nut only
6 128-135 1 Handle
7 142-002DA 1 Lockwasher
8 269-167 1 Tailpiece
9 114-051 1 Safety Sign
10 204-421 1 Emergency Tag
Item Part No. Qty Description Item Part No. Qty Description
Prepack S45-122 includes Items 5, 5.1, 6, 7
Prepack S45-123 includes Items 5.1, 6, 7

5
Installation S19-220FW, S19-220T
Bradley Corporation • 215-158FW Rev. J; EN 06-532E 4/20/07

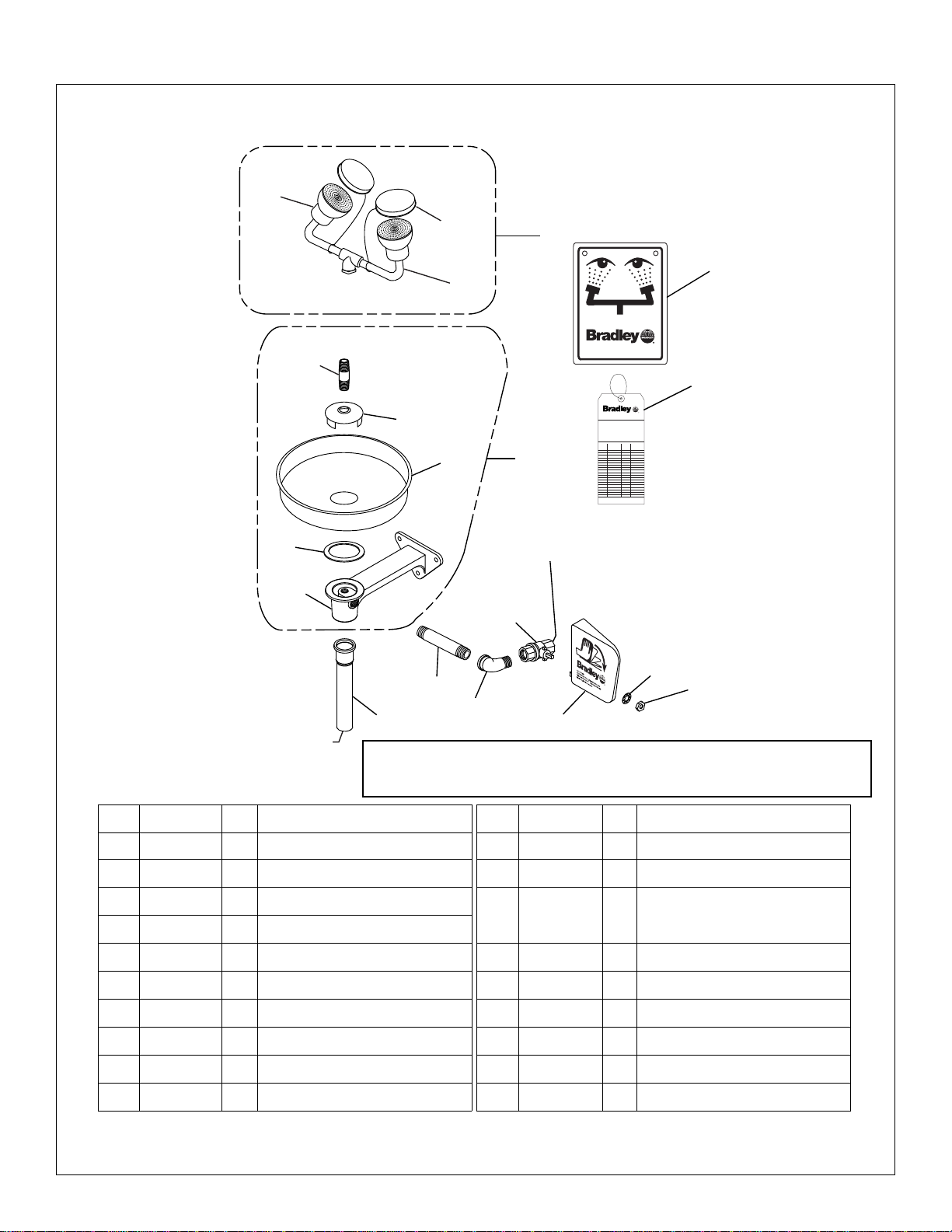

Assembly of Components and Parts List - S19-220T
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
P.O.BOX 309,MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051
1.5
1.4
1.3
1.2
1.1
3
5
9
7
5.1
6
1/2" IPS
Supply Inlet
10
4
8
1-1/4" IPS
Drain Outlet
1
2.3
2.1
2.2
2
Figure 2b NOTE: Items 1.1–1.5 come preassembled as Item 1.
Items 2.1–2.3 come preassembled as Item 2.
1 S90-096 1 Eyewash Bowl Assembly
1.1 111-061 1 Inlet-Drain Fitting
1.2 124-028 1 Gasket
1.3 187-053 1 Stainless Steel Bowl
1.4 173-009 1 Cup Strainer
1.5 113-1150 1 Supply Stem
2 S05-064D 1 EFW Sprayhead Assembly
2.1 S05-091P 1 EFW Yoke Assembly
2.2 S05-135 2 EFW Sprayhead
2.3 S53-063 2 Dust Cover
3 113-006LQ 1 Pipe 1/2" NPT x 3-1/2"
4 169-025 1 Elbow
5 S27-282 1 1/2" Ball Valve with Nut
5.1 110-215 1 Nut only
6 128-135 1 Handle
7 142-002DA 1 Lockwasher
8 269-167 1 Tailpiece
9 114-051 1 Safety Sign
10 204-421 1 Emergency Tag
Item Part No. Qty Description Item Part No. Qty Description
Prepack S45-122 includes Items 5, 5.1, 6, 7
Prepack S45-123 includes Items 5.1, 6, 7
Prepack S45-1789 includes Items 1.2, 1.4, 1.5

6
S19-220FW, S19-220T Installation
4/20/07 Bradley Corporation • 215-158FW Rev. J; EN 06-532E
AVERTISSEMENT
Lire ce manuel d'installation dans son intégralité pour garantir une installation
appropriée. Une fois celle-ci terminée, classer ce manuel auprès du service à la
clientèle ou d'entretien. L'installateur est responsable de la conformité de
l'installation aux codes pour des drain et codes et règlements en vigueur.
Assurez-vous que toutes les pièces sont incluses dans l’emballage et qu’il n’en
manque aucune avant de jeter l’emballage. Ne commencez pas l’assemblage
avant de recevoir les pièces manquantes.
Rincez la conduite d’alimentation avant et apres l’installation. Assurez-vous que
le débit d’eau est adéquat et qu’il n’y a pas de fuites. L’alimentation principale en
eau doit être toujours OUVERTE. On devra prévoir des dispositions pour
empêcher tout arrêt non autorisé.
La norme ANSI Z358.1 requiert une alimentation sans coupure du liquide de
rinçage à une pression minimum de 30 psi (0.21 MPa). Le liquide de rinçage doit
être tiède conformément à la norme ANSI Z358.1.
Inspectez et testez cet équipement une fois par semaine pour en assurer le bon
fonctionement. Notez les dates d’inspection. Ce matériel doit être inspecté une
fois par an pour assurer sa conformité à la norme ANSI Z358.1.
Les ouvriers susceptibles d'entrer en contact avec des matières potentiellement
dangereuses doivent recevoir une formation sur la mise en place et le bon
fonctionnement du matériel d'urgence conformément à la norme ANSI Z358.1.
Pour toute question concernant le fonctionnement ou l'installation de ce produit,
consulter le site www.bradleycorp.com ou appeler le 1-800-BRADLEY.
Les garanties de produits figurent sous la rubrique « Informations techniques »
sur notre site Internet à www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
!
!
!
!
P.O.Box309, MenomoneeFalls, WI 53051
R
TESTTHISUNITEACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051

Installation
Equipements nécessaires :
• 3 attaches murales et boulons de 3/8 po
• Scellant pour tuyaux
• Tuyauterie d'entrée de 1/2 IPS pour
l'approvisionnement en eau de l'unité
• Tuyauterie de sortie de 1-1/4 IPS
• Quincaillerie pour l'installation de l'enseigne
Étape 1 : Installer le raccordement
d'entrée du drain
Note : Le dessus des érogateurs de la douche
oculaire/faciale doit être situé à 33–45 po
(838mm–1143mm) du sol.
1. Positionner le raccordement d'entrée du drain
sur le tuyau de 1-1/4 po du drain de sortie du
mur.
2. En utilisant le raccordement d'entrée du
drain comme gabarit, marquer l'emplacement
des trous sur le mur OU installer trois
attaches (fournies par l'installateur) pour les
boulons 3/8 po dans le mur, à l'emplacement
des marques de trous (Figure 1).
3. Boulonner au mur le raccordement d'entrée
du drain ou utiliser les attaches murales avec
des boulons 3/8 po (fournis par
l'installateur).
Étape 2 : Assemblage des composantes
de la douche oculaire
1. Assembler les composantes restantes de la
douche oculaire tel qu'indiqué à la Figure 2a
en page 8 ou Figure 2b en page 9.
• Appliquer le scellant pour tuyaux (fourni
par l'installateur) à tous les joints de tuyaux
filetés mâles.
• Lors du serrage, utiliser une clé à courroie
sur les tuyaux afin d'empêcher le marquage
des tuyaux.
Étape 3 : Raccorder
l'approvisionnement en eau
1. Raccorder la tuyauterie d'approvisionnement
en eau à l'entrée 1/2 IPS sur la douche oculaire
(tuyauterie fournie par l'installateur).
2. Raccorder le raccord droit de vidange au drain
de sortie de 1-1/4 IPS sur la douche oculaire.
3. Installer l'enseigne de sécurité au mur à l'aide
de la quincaillerie d'installation (fournie par
l'installateur).
4. Ouvrir les lignes d'approvisionnement en eau.
Vérifier s'il y a des fuites et si le débit d'eau
est adéquat.
29-1/2"
(749mm)
Suggested
Height
To Floor
15-1/2" (394mm)
8-1/8"
(206mm)
2-1/4"
(57mm)
5-1/4"
(133mm)
7-1/2"
(191mm)
4"
(102mm)
Ø 3/8"
(9mm)
8-1/4"
(210mm)
4-1/2"
(114mm)
Ø 10" (254mm)
13-1/4"
(337mm)
36" (914mm)
Suggested
Height
To Floor
Wall
29-1/2"
(749mm)
Suggested
Height
To Floor
8-1/8"
(206mm)
2-1/4"
(57mm)
5-1/4"
(133mm)
7-1/2"
(191mm)
4"
(102mm)
Ø 3/8"
(9mm)
8-1/4"
(210mm)
4-1/2"
(114mm)
36" (914mm)
Suggested
Height
To Floor
Ø 10-3/4" (273mm)
(13-5/8")
346mm
15-7/8" (403mm)
Wall
Figure 1
S19-220T
S19-220FW
7
Installation S19-220FW, S19-220T
Bradley Corporation • 215-158FW Rev. J; EN 06-532E 4/20/07
hauteur du sol
recommandée
Murale
Murale
hauteur du sol
recommandée
hauteur du sol
recommandée
hauteur du sol
recommandée

8
S19-220FW, S19-220T Installation
4/20/07 Bradley Corporation • 215-158FW Rev. J; EN 06-532E
Assemblage des composantes - S19-220FW
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
P.O.BOX 309,MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051
1.5
1.4
1.3
1.2
1.1
3
5
9
75.1
6
1/2" IPS
Supply Inlet
10
4
8
1-1/4" IPS
Drain Outlet
1
2.3
2.1
2.2
2
Figure 2a
DRAIN DE SORTIE
(1-1/4 IPS) Note : Les éléments 1.1-1.5 arrivent préassemblés comme l'élément 1.
Les éléments 2.1-2.3 arrivent préassemblés comme l'élément 2.
APPROVISIONNEMENT
À L'ENTRÉE (1/2 IPS)
1 S90-097 1 Assemblage de récepteur, plastique
1.1 111-061 1 Raccordement d’entrée du drain
1.2 124-028 1 Joint d’etanchéité
1.3 154-058 1 Récepteur en plastique
1.4 173-025 1 Filtre à tamis
1.5 113-1150 1 Tige d’alimentation
2 S05-064D 1 Assemblage du gliceur “EFW”
2.1 S05-091P 1 Assemblage de cadre “EFW”
2.2 S05-135 2 Gliceur “EFW”
2.3 S53-063 2 Bouchon antipoussière
3 113-006LQ 1 Tuyau 1/2" NPT x 9 cm (3-1/2 po)
4 169-025 1 Coude
5 S27-282 1 Robinet 1/2 po (avec écrou)
5.1 110-215 1 Écrou (seulement)
6 128-135 1 Poignée
7 142-002DA 1 Rondelle de sécurité
8 269-167 1 Raccord droit de vidange
9 114-051 1 Enseigne de sécurité
10 204-421 1 Etiquette d’inspection
Piéce Réf Qté Description Piéce Réf Qté Description
Paquet S45-122 comprend les éléments 5, 5.1, 6, 7
Paquet S45-123 comprend les éléments 5.1, 6, 7

9
Installation S19-220FW, S19-220T
Bradley Corporation • 215-158FW Rev. J; EN 06-532E 4/20/07
Assemblage des composantes - S19-220T
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
P.O.BOX 309,MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051
1.5
1.4
1.3
1.2
1.1
3
5
9
7
5.1
6
1/2" IPS
Supply Inlet
10
4
8
1-1/4" IPS
Drain Outlet
1
2.3
2.1
2.2
2
Figure 2b
DRAIN DE SORTIE
(1-1/4 IPS) Note : Les éléments 1.1-1.5 arrivent préassemblés comme l'élément 1.
Les éléments 2.1-2.3 arrivent préassemblés comme l'élément 2.
APPROVISIONNEMENT
À L'ENTRÉE (1/2 IPS)
1 S90-096 1 Assemblage de récepteur, acier inox
1.1 111-061 1 Raccordement d’entrée du drain
1.2 124-028 1 Joint d’etanchéité
1.3 187-053 1 Récepteur en acier inoxydable
1.4 173-009 1 Filtre à tamis
1.5 113-1150 1 Tige d’alimentation
2 S05-064D 1 Assemblage du gliceur “EFW”
2.1 S05-091P 1 Assemblage de cadre “EFW”
2.2 S05-135 2 Gliceur “EFW”
2.3 S53-063 2 Bouchon antipoussière
3 113-006LQ 1 Tuyau 1/2" NPT x 9 cm (3-1/2 po)
4 169-025 1 Coude
5 S27-282 1 Robinet 1/2 po (avec écrou)
5.1 110-215 1 Écrou (seulement)
6 128-135 1 Poignée
7 142-002DA 1 Rondelle de sécurité
8 269-167 1 Raccord droit de vidange
9 114-051 1 Enseigne de sécurité
10 204-421 1 Etiquette d’inspection
Piéce Réf Qté Description Piéce Réf Qté Description
Paquet S45-122 comprend les éléments 5, 5.1, 6, 7
Paquet S45-123 comprend les éléments 5.1, 6, 7
Paquet S45-1789 comprend les éléments 1.2, 1.4, 1.5

10 4/20/07 Bradley Corporation • 215-158FW Rev. J; EN 06-532E
S19-220DC Instalación
ADVERTENCIA
Lea en su totalidad este manual de instalación para garantizar una instalación
adecuada. Una vez que termine la instalación, entregue este manual al propietario o
al Departamento de Mantenimiento. Es responsabilidad de quien instale el equipo
cumplir con los códigos para desagüe y otra códigos y ordenanzas locales.
Separar todas las piezas del material de embalaje y asegurarse que todas las piezas
estén incluídas antes de desechar cualquier material de embalaje. Si faltase alguna
pieza, no intentar instalar la unidad combinada Bradley hasta obtener las piezas
faltantes.
Aclarar el conducto del suministro de agua antes y después de la instalación.
Verificar que no haya fugas y que el flujo de agua sea adecuado. El suministro
principal de agua a la unidad debe estar siempre en posición “ON” (abierto). Se
deben tomar medidas a fin de evitar el corte no autorizado del suministro.
La norma ANSI Z358.1 exige un suministro ininterrumpido del líquido de enjuague a
una presión mínima de 30 psi (0.21 MPa). El líquido de limpieza debe estar tibio en
conformidad con la norma ANSI Z358.1.
Este equipo se debe inspeccionar, probar y anotar semanalmente para mantener un
funcionamiento adecuado . Se debe revisar este equipo anualmente para asegurarse
de que cumpla con la norma ANSI Z358.1.
Los trabajadores que puedan tener contacto con materiales potencialmente
peligrosos deben recibir capacitación sobre la ubicación y operación adecuada de
los equipos de emergencia en conformidad con la norma ANSI Z358.1.
Para consultas sobre la operación o instalación de este producto, visite
www.bradleycorp.com o llame al 1-800-BRADLEY.
Las garantías del producto se pueden encontrar en "Información del producto" o en
nuestro sitio Web, www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
!
!
!
!
P.O.Box309, MenomoneeFalls, WI 53051
R
TESTTHISUNITEACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051

Instalación
Materiales necesarios:
• 3 soportes de pared y pernos de 3/8"
• Sellador de tubos
• Tubería para la entrada de 1/2 IPS de suministro
de agua a la unidad
• Tubería para la salida de 1-1/4 IPS para el
lavador de ojos
• Tornillería para montar el aviso de seguridad
Nota: Limpie con agua la línea de suministro de
agua antes de iniciar la instalación.
Paso 1: Instale el accesorio de entrada
del drenado
Nota: La parte superior de los rociadores deben
quedar a 1 metro (42") del piso.
1. Coloque el accesorio de entrada del drenado
sobre el tubo de salida de drenado de 1-1/4 IPS
(saliendo de la pared).
2. Usando el accesorio de entrada del drenado
como plantilla, marque los orificios para
ubicación de los pernos en la pared O instale
tres soportes de pared adecuados
(proporcionados por el instalador) para pernos
de 3/8" en la pared, en los lugares marcados
para los orificios (Figura 1).
3. Fije el accesorio de entrada de drenado a la
pared o fíjelo en la pared usando los soportes
de pared y pernos de 3/8" (proporcionados por
el instalador).
Paso 2: Armado de los componentes
del lavador de ojos
1. Arme los componentes restantes del lavador de
ojos como se indica en la Figura 2a (página
12) o Figura 2b (página 13).
• Aplique sellador de tubos (proporcionado
por el instalador) a todas las uniones de los
tubos macho roscados.
• Use una llave de cinta para apretar los tubos
y evitar que se dañen.
Paso 3: Conecte el suministro de agua
1. Conecte la tubería de suministro de agua a la
entrada de 1/2 IPS en el lavador de ojos (la
tubería es proporcionada por el instalador).
2. Conecte la pieza inferior a la salida de drenado
de 1-1/4 IPS en el lavador de ojos.
3. Fije el aviso de seguridad a la pared, usando
tornillería adecuada (proporcionada por el
instalador).
4. Abra las líneas del suministro de agua. Revise
29-1/2"
(749mm)
Suggested
Height
To Floor
15-1/2" (394mm)
8-1/8"
(206mm)
2-1/4"
(57mm)
5-1/4"
(133mm)
7-1/2"
(191mm)
4"
(102mm)
Ø 3/8"
(9mm)
8-1/4"
(210mm)
4-1/2"
(114mm)
Ø 10" (254mm)
13-1/4"
(337mm)
36" (914mm)
Suggested
Height
To Floor
Wall
29-1/2"
(749mm)
Suggested
Height
To Floor
8-1/8"
(206mm)
2-1/4"
(57mm)
5-1/4"
(133mm)
7-1/2"
(191mm)
4"
(102mm)
Ø 3/8"
(9mm)
8-1/4"
(210mm)
4-1/2"
(114mm)
36" (914mm)
Suggested
Height
To Floor
Ø 10-3/4" (273mm)
(13-5/8")
346mm
15-7/8" (403mm)
Wall
Figure 1
S19-220T
S19-220FW
de altura
desde el piso
recomendada
Pared
Pared
de altura
desde el piso
recomendada
de altura
desde el piso
recomendada
de altura
desde el piso
recomendada
11Bradley Corporation • 215-158FW Rev. J; EN 06-532E 4/20/07
Instalación S19-220DC

12
S19-220FW, S19-220T Installation
4/20/07 Bradley Corporation • 215-158FW Rev. J; EN 06-532E
Armado de los componentes - S19-220FW
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
P.O.BOX 309,MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051
1.5
1.4
1.3
1.2
1.1
3
5
9
75.1
6
1/2" IPS
Supply Inlet
10
4
8
1-1/4" IPS
Drain Outlet
1
2.3
2.1
2.2
2
Nota: Las piezas 1.1-1.5 vienen preensambladas como Artículo 1.
Las piezas 2.1-2.3 vienen preensambladas como Artículo 2.
Figura 2a
SALIDA DE DRENADO
(1-1/4 IPS)
ENTRADA DE
SUMINISTRO (1/2 IPS)
1 S90-097 1 Conjunto del recipiente, plastico
1.1 111-061 1 Acceso de entrada de drenado
1.2 124-028 1 Empaque
1.3 154-058 1 Recipiente de plastico
1.4 173-025 1 Filtro de copa
1.5 113-1150 1 Accessorio de suministro
2 S05-064D 1 Conjunto de rociadores “EFW”
2.1 S05-091P 1 Conjunto de horquilla “EFW”
2.2 S05-135 2 Rociador “EFW”
2.3 S53-063 2 Tapa guardapolvo
3 113-006LQ 1 Tubo de 1/2" NPT x 9 (cm) 3-1/2"
4 169-025 1 Codo
5 S27-282 1 Valvula de bola de 1/2" (con tuerca)
5.1 110-215 1 Tuerca (solamente)
6 128-135 1 Manija
7 142-002DA 1 Arandela de seguridad
8 269-167 1 Pieza inferior
9 114-051 1 Aviso de seguridad
10 204-421 1 Etiqueta de inspeccion
Art. Pieza No. Cant. Descripción Art. Pieza No. Cant. Descripción
Paquete S45-122 incluye art. 5, 5.1, 6, 7
Paquete S45-123 incluye art. 5.1, 6, 7

13
Installation S19-220FW, S19-220T
Bradley Corporation • 215-158FW Rev. J; EN 06-532E 4/20/07
Armado de los componentes - S19-220T
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
P.O.BOX 309,MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051
1.5
1.4
1.3
1.2
1.1
3
5
9
7
5.1
6
1/2" IPS
Supply Inlet
10
4
8
1-1/4" IPS
Drain Outlet
1
2.3
2.1
2.2
2
Nota: Las piezas 1.1-1.5 vienen preensambladas como Artículo 1.
Las piezas 2.1-2.3 vienen preensambladas como Artículo 2.
Figura 2b
SALIDA DE DRENADO
(1-1/4 IPS)
ENTRADA DE
SUMINISTRO (1/2 IPS)
1 S90-096 1 Conjunto del recipiente, acero inox
1.1 111-061 1 Acceso de entrada de drenado
1.2 124-028 1 Empaque
1.3 187-053 1 Recipiente de acero inoxidable
1.4 173-009 1 Filtro de copa
1.5 113-1150 1 Accessorio de suministro
2 S05-064D 1 Conjunto de rociadores “EFW”
2.1 S05-091P 1 Conjunto de horquilla “EFW”
2.2 S05-135 2 Rociador “EFW”
2.3 S53-063 2 Tapa guardapolvo
3 113-006LQ 1 Tubo de 1/2" NPT x 9 (cm) 3-1/2"
4 169-025 1 Codo
5 S27-282 1 Valvula de bola de 1/2" (con tuerca)
5.1 110-215 1 Tuerca (solamente)
6 128-135 1 Manija
7 142-002DA 1 Arandela de seguridad
8 269-167 1 Pieza inferior
9 114-051 1 Aviso de seguridad
10 204-421 1 Etiqueta de inspeccion
Art. Pieza No. Cant. Descripción Art. Pieza No. Cant. Descripción
Paquete S45-122 incluye art. 5, 5.1, 6, 7
Paquete S45-123 incluye art. 5.1, 6, 7
