Bradley S19-270HD User manual

P.O. Box 309, Menomonee Falls, WI USA 53052-0309
PHONE 800.BRADLEY (800.272.3539) FAX [phone]
bradleycorp.com
Installation
215-1408 Rev. M; ECN 12-05-003C
© 2012 Bradley
Page 1 of 22 10/30/2012
Wall-mounted eyewash shown
(Une douche oculaire qui est montée au mur est montrée)
(Se muestra una lavador de ojos que se monta a la pared)
Deck-mounted eye/face wash shown
(Une douche oculaire/faciale qui est montée au comptoir est montrée)
(Se muestra una lavador de ojos/rostro que se monta a la mostrador)
S19-270HD, S19-270HW,
S19-270JD, S19-270JW,
S19-280D, S19-280W,
S19-290D, S19-290W
Swing-Down Eyewash and Eye/Face Wash
Units, Wall and Deck Mount (S19-280 and
S19-290 series are barrier free)
Douche oculaire et oculaire/faciale activée
par bras mobile, support de mur ou de
comptoir (Les série modèles S19-280 et S19-
290 sont sans barrière)
Lavador de ojos y de ojos/rostro activado
por brazo oscilante, montaje de la pared o
de mostrador (Los serie modelos S19-820 y
S19-821 son fácil acceso)
Table of Contents
Pre-Installation Information ..........................2
Installaton .......................................3
Dimensions ....................................3–4
Assembly of Components and Parts List .............5–8
Table des matières
Avant l’installation .................................9
Installation ......................................10
Dimensions ..................................10–11
Assemblage des composantes et liste des pièces ....12–15
Contenido
Información previa a la instalación ...................16
Instalación ......................................17
Dimensiones .................................17–18
Armado de los componentes y lista de piezas .......19–22

2
S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W Installation
10/30/2012 Bradley • 215-1408 Rev. M; ECN 12-05-003C
IMPORTANT
Read this installation manual completely to ensure proper installation, then file it with the
owner or maintenance department. Compliance and conformity to drain requirements and
other local codes and ordinances is the responsibility of the installer.
Separate parts from packaging and make sure all parts are accounted for before discarding
any packaging material. If any parts are missing, do not begin installation until you obtain
the missing parts.
Flush the water supply lines before beginning installation and after installation is complete.
Test the unit for leaks and adequate water flow. Main water supply to the eyewash should be
“ON” at all times. Provisions shall be made to prevent unauthorized shutoff.
The ANSI Z358.1 standard requires an uninterrupted supply of flushing fluid. Bradley
plumbed emergency fixtures require a minimum of 30 PSI (0.21 MPa) flowing pressure.
Flushing fluid should be tepid per ANSI Z358.1.
The inspection and testing results of this equipment should be recorded weekly to verify
proper operation. This equipment should be inspected annually to ensure compliance with
ANSI Z358.1.
Workers who may come in contact with potentially hazardous materials should be trained
regarding the placement and proper operation of emergency equipment per ANSI Z358.1.
For questions regarding the operation or installation of this product, visit www.bradleycorp.
com or call 1-800-BRADLEY.
Product warranties may also be found under ”Product Information” on our web site at
www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309, Menomonee Falls, WI 53051
R
TESTTHISUNIT EACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051
Local codes may require the installation of a backflow prevention valve to complete proper installation. Compliance
with local codes is the responsibility of the installer. Valve must be tested annually to verify that it is functioning
properly. Backflow prevention valves are not included with the fixture and may be supplied by the contractor or
purchased from Bradley Corporation.

3
Installation S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W
Bradley • 215-1408 Rev. M; ECN 12-05-003C 10/30/2012

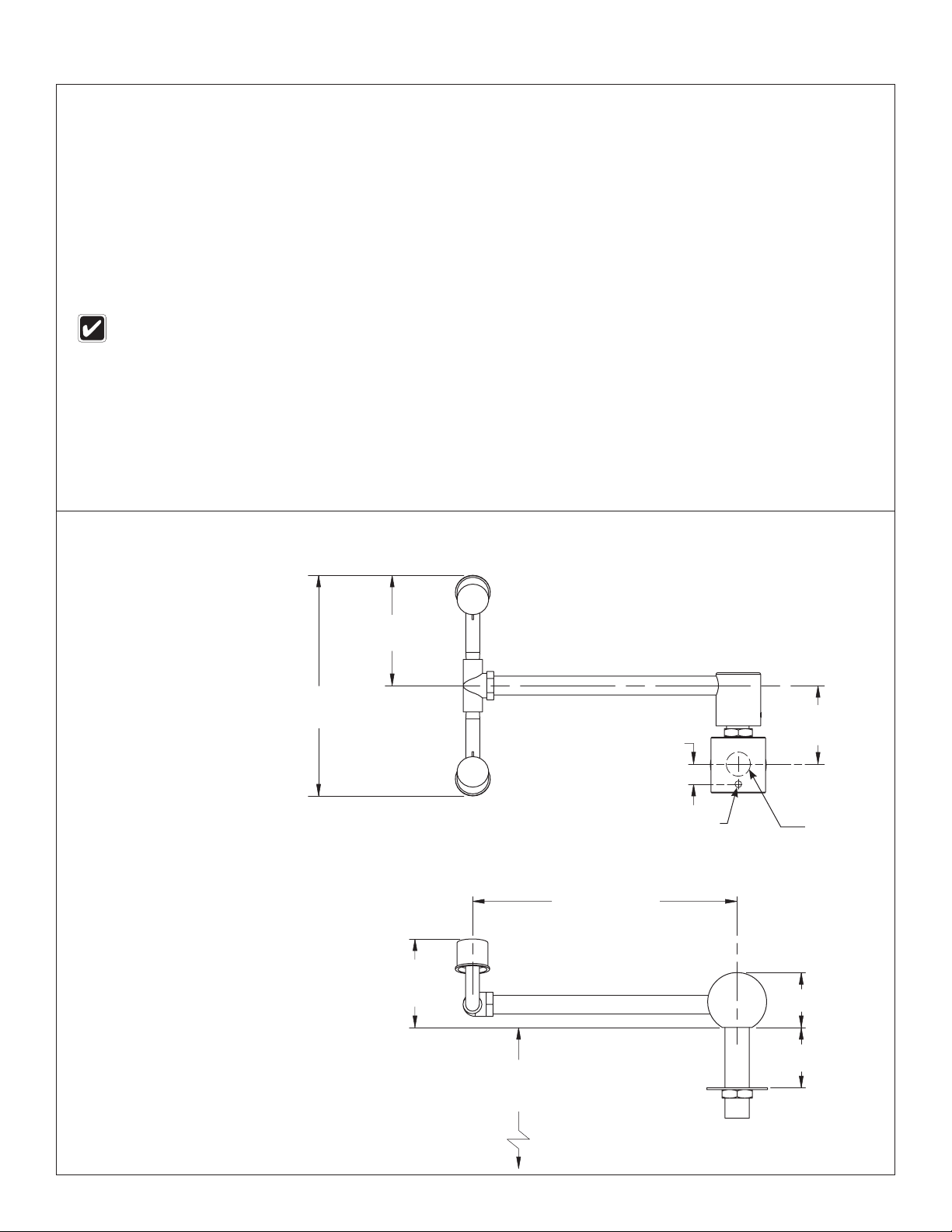

Installation
NOTICE! Avoid cleaners containing organic solvents, alcohols, and hydrocarbons.
Rinse with water after cleaning.
Supplies Required:
• Piping to ½" NPT water supply inlet on unit
• Pipe sealant
• Sign-mounting hardware
Step 1: Attach eyewash
Apply pipe sealant (supplied by installer) to all male-threaded pipe joints. The top of the eyewash heads should be
positioned a minimum of 33" and a maximum of 45" from the floor and 6" from the nearest obstruction.
1. Select the desired location for the eyewash on the sink deck (or wall, depending on unit purchased) and drill a ⁷⁄₈" diameter
hole and a ¼" diameter hole.
2. Secure the assembled unit to the deck (or wall) with the nut and washer provided as shown on page 4.
Step 2: Connect water supply
1. Connect the water supply using flexible hose (supplied by installer) with ½" NPT threaded end.
2. Mount the safety sign to wall or pipe using sign-mounting hardware supplied by installer.
3. Open the water supply lines. Test for leaks and adequate water flow.
3³⁄₈"
(85mm) 2" (51mm)
¾" (19mm)
Ø ⁷⁄₈"
(shank)
Ø ¼"
(setscrew)
Deck or Wall
3⁹⁄₃₂"
(96mm)
7⁹⁄₁₆"
(192mm) 2⁷⁄₈"
(73mm)
3³⁄₈" (86mm) max.
29⁵⁄₈"–41⁵⁄₈"
(752mm–1058mm)
to floor
S19-270HD, S19-270HW, S19-280D, S19-280W
(deck-mounted unit shown)
9½" (240mm)
standard models
19¹⁄₈" (486mm)
barrier free
models

4
S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W Installation
10/30/2012 Bradley • 215-1408 Rev. M; ECN 12-05-003C

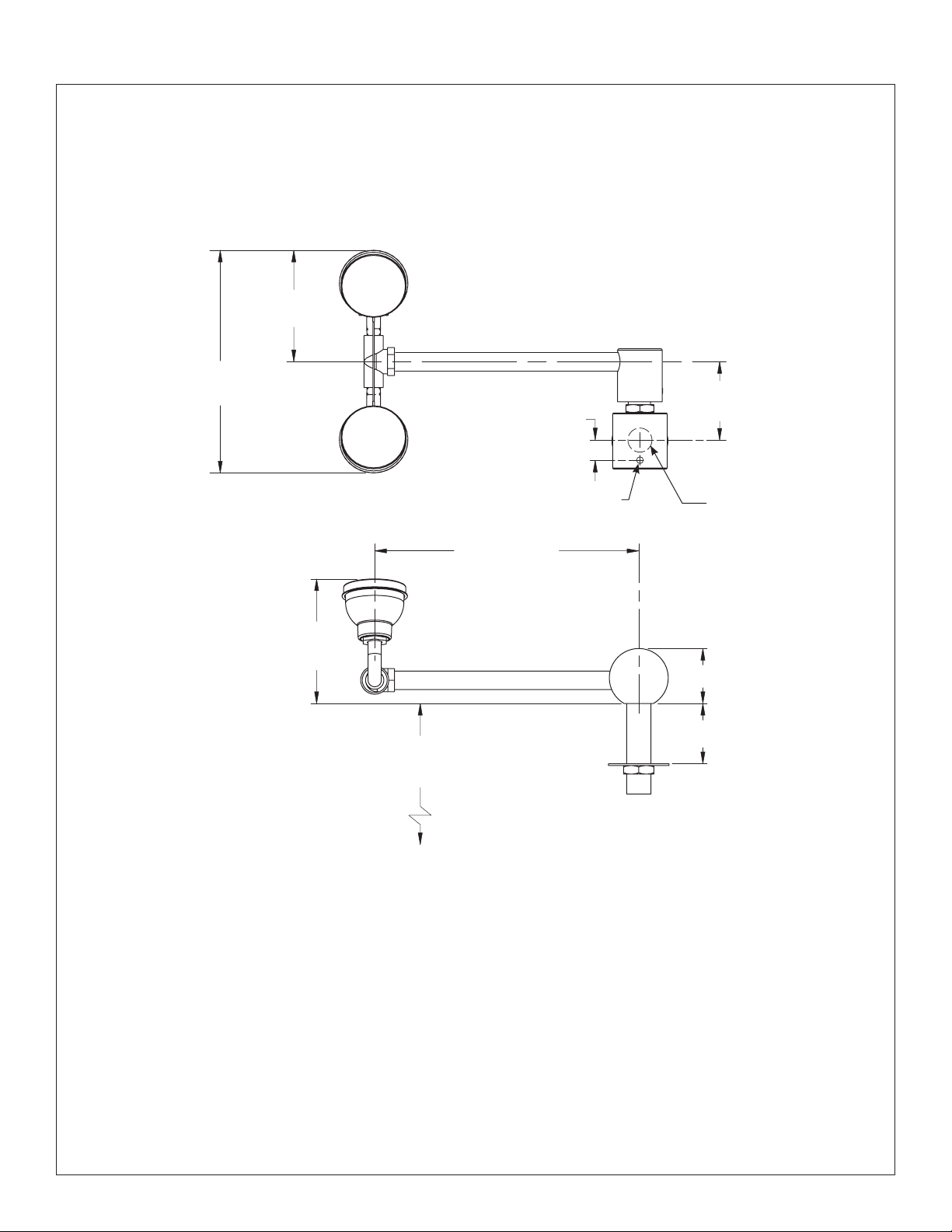

5"
(127mm)
2" (51mm)
4"
(102mm)
3³⁄₈" (86mm) max.
2⁷⁄₈"
(73mm)
¾" (19mm)
Ø ⁷⁄₈"
(shank)
Ø ¼"
(setscrew)
8"
(203mm)
28"–40"
(711mm–1016mm)
to floor
S19-270JD, S19-270JW, S19-290D, S19-290W
(deck-mounted unit shown)
9½" (240mm)
standard models
19¹⁄₈" (486mm)
barrier free
models

5
Installation S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W
Bradley • 215-1408 Rev. M; ECN 12-05-003C 10/30/2012

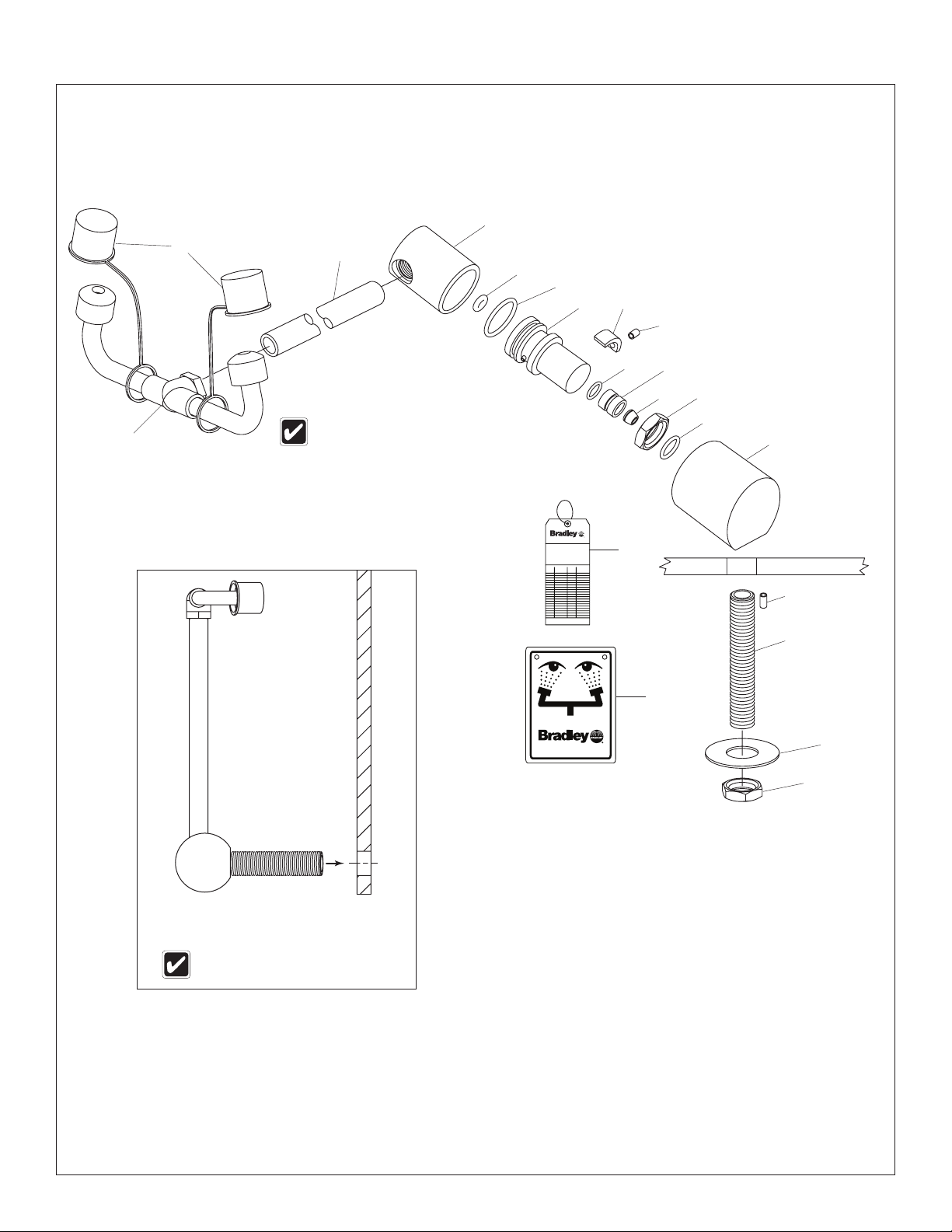

Assembly of Components — S19-270HD, S19-270HW,
S19-280D, S19-280W
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
P.O. BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051
1.1
1.2 1.3
1.4
1.5 1.6
1.7 1.8
1.9
1.10 1.11
1.12 1.13
1.14
1.15
1.16
1.17
1.18
2
3
4
Shown in the “ON” position
Wall-Mount Eyewash
Eyewash Assembly rotated ¼ turn
Shown in the “OFF” position

6
S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W Installation
10/30/2012 Bradley • 215-1408 Rev. M; ECN 12-05-003C
Parts List — S19-280D, S19-280W (barrier free models)
Parts List — S19-270HD, S19-270HW
Item Part No. Qty. Description
1 S39-679A 1 Swing-Down Sub-Assembly
1.1 S05-092 1 Eyewash Assembly
1.2 107-371 2 Tethered Dust Cover
1.3 113-1075 1 Pipe, 9½" (Plated)
1.4 118-288 1 Valve Body (Plated)
1.5 125-135 1 O-Ring
1.6 125-120 1 O-Ring
1.7 S39-598 1 Actuator Sub-Assembly, Valve
1.8 192-016 1 Insert, Direction (Plated)
1.9 160-413 1 Screw, Set
1.10 125-001CS 1 O-Ring
Item Part No. Qty. Description
1.11 132-047 1 Insert, Flow Control
1.12 125-032 1 Flow Control
1.13 110-115A 1 Nut, Hex (Plated)
1.14 125-001DA 1 O-Ring
1.15 131-082 1 Base
1.16 160-428 1 Screw, Set
1.17 113-1058 1 Shank
1.18 110-115 1 Nut, Hex
2 142-045A 1 Spacer
3 114-051 1 Safety Sign
4 204-421 1 Emergency Inspection Tag
Item Part No. Qty. Description
1 S39-679 1 Swing-Down Sub-Assembly
1.1 S05-092 1 Eyewash Assembly
1.2 107-371 2 Tethered Dust Cover
1.3 113-1125 1 Pipe, 19" (Plated)
1.4 118-288 1 Valve Body (Plated)
1.5 125-135 1 O-Ring
1.6 125-120 1 O-Ring
1.7 S39-598 1 Actuator Sub-Assembly, Valve
1.8 192-016 1 Insert, Direction (Plated)
1.9 160-413 1 Screw, Set
1.10 125-001CS 1 O-Ring
Item Part No. Qty. Description
1.11 132-047 1 Insert, Flow Control
1.12 125-032 1 Flow Control
1.13 110-115A 1 Nut, Hex (Plated)
1.14 125-001DA 1 O-Ring
1.15 131-082 1 Base
1.16 160-428 1 Screw, Set
1.17 113-1058 1 Shank
1.18 110-115 1 Nut, Hex
2 142-045A 1 Spacer
3 114-051 1 Safety Sign
4 204-421 1 Emergency Inspection Tag

7
Installation S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W
Bradley • 215-1408 Rev. M; ECN 12-05-003C 10/30/2012
Assembly of Components — S19-270JD, S19-270JW, S19-290D, S19-290W
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
P.O. BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051
1.1
1.2
1.3
1.4
1.5 1.6
1.7 1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.15
2
34
Shown in the “ON” position
1.16

8
S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W Installation
10/30/2012 Bradley • 215-1408 Rev. M; ECN 12-05-003C
Parts List — S19-290D, S19-290W (barrier free models)
Parts List — S19-270JD, S19-270JW
Item Part No. Qty. Description
1 S39-680A 1 Swing-Down Sub-Assembly
1.1 S05-162 1 Eye/Face Wash Yoke Sub-Assembly
1.2 S53-063 2 Tethered Dust Cover
1.3 113-1075 1 Pipe, 9½" (Plated)
1.4 118-288 1 Valve Body (Plated)
1.5 125-135 1 O-Ring
1.6 125-120 1 O-Ring
1.7 S39-598 1 Actuator Sub-Assembly, Valve
1.8 192-016 1 Insert, Direction (Plated)
1.9 160-413 1 Screw, Set
Item Part No. Qty. Description
1.10 110-115A 1 Nut, Hex (Plated)
1.11 125-001DA 1 O-Ring
1.12 131-082 1 Base
1.13 160-428 1 Screw, Set
1.14 113-1058 1 Shank
1.15 110-115 1 Nut, Hex
1.16 S05-158 1 Eye/Face Wash Assembly
2 142-045A 1 Spacer
3 114-051 1 Safety Sign
4 204-421 1 Emergency Inspection Tag
Item Part No. Qty. Description
1 S39-680 1 Swing-Down Sub-Assembly
1.1 S05-162 1 Eye/Face Wash Yoke Sub-Assembly
1.2 S53-063 2 Tethered Dust Cover
1.3 113-1125 1 Pipe, 19" (Plated)
1.4 118-288 1 Valve Body (Plated)
1.5 125-135 1 O-Ring
1.6 125-120 1 O-Ring
1.7 S39-598 1 Actuator Sub-Assembly, Valve
1.8 192-016 1 Insert, Direction (Plated)
1.9 160-413 1 Screw, Set
Item Part No. Qty. Description
1.10 110-115A 1 Nut, Hex (Plated)
1.11 125-001DA 1 O-Ring
1.12 131-082 1 Base
1.13 160-428 1 Screw, Set
1.14 113-1058 1 Shank
1.15 110-115 1 Nut, Hex
1.16 S05-158 1 Eye/Face Wash Assembly
2 142-045A 1 Spacer
3 114-051 1 Safety Sign
4 204-421 1 Emergency Inspection Tag

9
Installation S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W
Bradley • 215-1408 Rev. M; ECN 12-05-003C 10/30/2012
IMPORTANT
Lire ce manuel d’installation dans son intégralité pour garantir une installation appropriée.
Une fois celle-ci terminée, classer ce manuel auprès du service à la clientèle ou d’entretien.
L’installateur est responsable de la conformité de l’installation aux codes pour des drain et
codes et règlements en vigueur.
Assurez-vous que toutes les pièces sont incluses dans l’emballage et qu’il n’en manque
aucune avant de jeter l’emballage. Ne commencez pas l’assemblage avant de recevoir les
pièces manquantes.
Rincez la conduite d’alimentation avant et apres l’installation. Assurez-vous que le débit
d’eau est adéquat et qu’il n’y a pas de fuites. L’alimentation principale en eau doit être
toujours OUVERTE. On devra prévoir des dispositions pour empêcher tout arrêt non
autorisé.
La norme ANSI Z358.1 prévoit une alimentation ininterrompue du liquide de rinçage. Les
appareils d’urgence Bradley raccordés au réseau nécessitent une pression d’écoulement
d’au moins 30 PSI (0,21 MPa). Selon ANSI Z358.1, le liquide de rinçage doit être tiède.
Inspectez et testez cet équipement une fois par semaine pour en assurer le bon
fonctionement. Notez les dates d’inspection. Ce matériel doit être inspecté une fois par an
pour assurer sa conformité à la norme ANSI Z358.1.
Les ouvriers susceptibles d’entrer en contact avec des matières potentiellement
dangereuses doivent recevoir une formation sur la mise en place et le bon fonctionnement
du matériel d’urgence conformément à la norme ANSI Z358.1.
Pour toute question concernant le fonctionnement ou l’installation de ce produit, consulter le
site www.bradleycorp.com ou appeler le 1-800-BRADLEY.
Les garanties de produits figurent sous la rubrique « Informations techniques » sur notre
site Internet à www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309, Menomonee Falls, WI 53051
R
TESTTHISUNIT EACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051
Les codes locaux peuvent exiger l’ installation d’une soupape de prévention d’écoulement de retour pour réaliser une
installation appropriée. L’installateur est responsable de la conformité aux codes locaux. La soupape doit être testée une
fois par an pour vérifier qu’elle fonctionne correctement. Les soupapes de prévention d’écoulement de retour ne sont pas
fournies avec l’appareil et peuvent être fournies par l’entrepreneur ou achetées auprès de Bradley Corporation.

10
S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W Installation
10/30/2012 Bradley • 215-1408 Rev. M; ECN 12-05-003C
Installation
AVIS ! Éviter les nettoyants qui contiennent des solvants organiques, de l’alcool et de l’hydrocarbure. Rincer avec de
l’eau après le nettoyage.
quipements nécessaires :
• Tuyauterie pour raccordement à l’orifice d’arrivee d’eau NPT de ½" de l’appareil
• Scellant pour tuyaux
• Quincaillerie pour l’installation de l’enseigne
Appliquez de la pâte ou du ruban d’étanchéité (non fourni) sur tous les filetages mâles. Le dessus des érogateurs de la douche oculaire
doit être situé à une taille minimum de 83cm (33 po) et à une hauteur maximum de 115 cm (45 po) du plancher et de 15 cm (6 po) de
l'obstruction la plus proche.
Étape 1 : Raccordement de la douche oculaire
1. Déterminez l’emplacement de la douche oculaire au-dessus du lavabo et percez un trou de ⁷⁄₈" dans le comptoir.
2. Fixer l'unité au comptoir (ou mur) avec le écrou et le rondelle fournis (voir page 11).
Étape 2 : Raccordement de I’alimentation d’eau
1. Un boyau fileté flexible 12,8 mm (½") NPT (fourni par l'installateur) peut également être utilisé.
2. Installer l’enseigne de sécurité sur le mur ou le tuyau à l’aide de la quincaillerie (fourni par l’installateur).
3. Ouvrir les tuyaux d'approvisionnement en eau. Vérifier s'il y a des fuites et si le débit d'eau est adéquat
Comptoir ou mur
Ø ¼" (vis de reglage)
2" (51mm)
¾" (19mm)
S19-270JD, S19-270JW, S19-290D, S19-290W
(une douche oculaire qui est montée au comptoir est montrée)
S19-270HD, S19-270HW, S19-280D, S19-280W
(une douche oculaire qui est montée au comptoir est montrée)
3³⁄₈"
(85mm)
Ø ⁷⁄₈"
(tige)
3⁹⁄₃₂"
(96mm)
7⁹⁄₁₆"
(192mm) 2⁷⁄₈"
(73mm)
3³⁄₈" (86mm) max.
29⁵⁄₈"–41⁵⁄₈"
(752mm–1058mm)
du sol
9½" (240mm)
modèles norme
19¹⁄₈" (486mm)
sans barrière

11
Installation S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W
Bradley • 215-1408 Rev. M; ECN 12-05-003C 10/30/2012
5"
(127mm)
2" (51mm)
4"
(102mm)
¾" (19mm)
8"
(203mm)
28"–40"
(711mm–1016mm)
du sol
S19-270JD, S19-270JW, S19-290D, S19-290W
(une douche oculaire qui est montée au comptoir est montrée)
Comptoir ou mur
Ø ¼" (vis de reglage)
3³⁄₈" (86mm) max.
2⁷⁄₈"
(73mm)
Ø ⁷⁄₈"
(tige)
9½" (240mm)
modèles norme
19¹⁄₈" (486mm)
sans barrière

12
S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W Installation
10/30/2012 Bradley • 215-1408 Rev. M; ECN 12-05-003C
Assemblage des composantes — S19-270HD, S19-270HW,
S19-280D, S19-280W
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
P.O. BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051
1.1
1.2 1.3
1.4
1.5 1.6
1.7 1.8
1.9
1.10 1.11
1.12 1.13
1.14
1.15
1.16
1.17
1.18
2
3
4
Douche Oculaire (support de mur)
L'Assemblée est tournée ¼ tour.
Montré dans la position de
"ÉTEINT"
Montré dans la position de "OUVERTE."

13
Installation S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W
Bradley • 215-1408 Rev. M; ECN 12-05-003C 10/30/2012
Liste des pièces — S19-270HD, S19-270HW
Liste des pièces — S19-280D, S19-280W (modèles sans barrière)
Piéce Réf. Qté Description
1 S39-679A 1 Dispositif du bras mobile
1.1 S05-092 1 Douche oculaire
1.2 107-371 2 Cache-poussière ancré
1.3 113-1075 1 Tuyau, 9½" (240mm) (plaque)
1.4 118-288 1 Robinet (Plaque)
1.5 125-135 1 Bague
1.6 125-120 1 Bague
1.7 S39-598 1 Dispositif de mise en marche
1.8 192-016 1 Insert, directionnel (plaque)
1.9 160-413 1 Vis de reglage
1.10 125-001CS 1 Bague
Piéce Réf. Qté Description
1.11 132-047 1 Insert du contrôle du débit
1.12 125-032 1 Contrôle du débit
1.13 110-115A 1 Écrou hexagonal (plaque)
1.14 125-001DA 1 Bague
1.15 131-082 1 Bride
1.16 160-428 1 Vis de reglage
1.17 113-1058 1 Tige
1.18 110-115 1 Écrou hexagonal
2 142-045A 1 Entretoise
3 114-051 1 Enseigne de sécurité
4 204-421 1 Etiquette d’inspection
Piéce Réf. Qté Description
1 S39-679 1 Dispositif du bras mobile
1.1 S05-092 1 Douche oculaire
1.2 107-371 2 Cache-poussière ancré
1.3 113-1125 1 Tuyau, 19" (483mm) (plaque)
1.4 118-288 1 Robinet (Plaque)
1.5 125-135 1 Bague
1.6 125-120 1 Bague
1.7 S39-598 1 Dispositif de mise en marche
1.8 192-016 1 Insert, directionnel (plaque)
1.9 160-413 1 Vis de reglage
1.10 125-001CS 1 Bague
Piéce Réf. Qté Description
1.11 132-047 1 Insert du contrôle du débit
1.12 125-032 1 Contrôle du débit
1.13 110-115A 1 Écrou hexagonal (plaque)
1.14 125-001DA 1 Bague
1.15 131-082 1 Bride
1.16 160-428 1 Vis de reglage
1.17 113-1058 1 Tige
1.18 110-115 1 Écrou hexagonal
2 142-045A 1 Entretoise
3 114-051 1 Enseigne de sécurité
4 204-421 1 Etiquette d’inspection

14
S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W Installation
10/30/2012 Bradley • 215-1408 Rev. M; ECN 12-05-003C

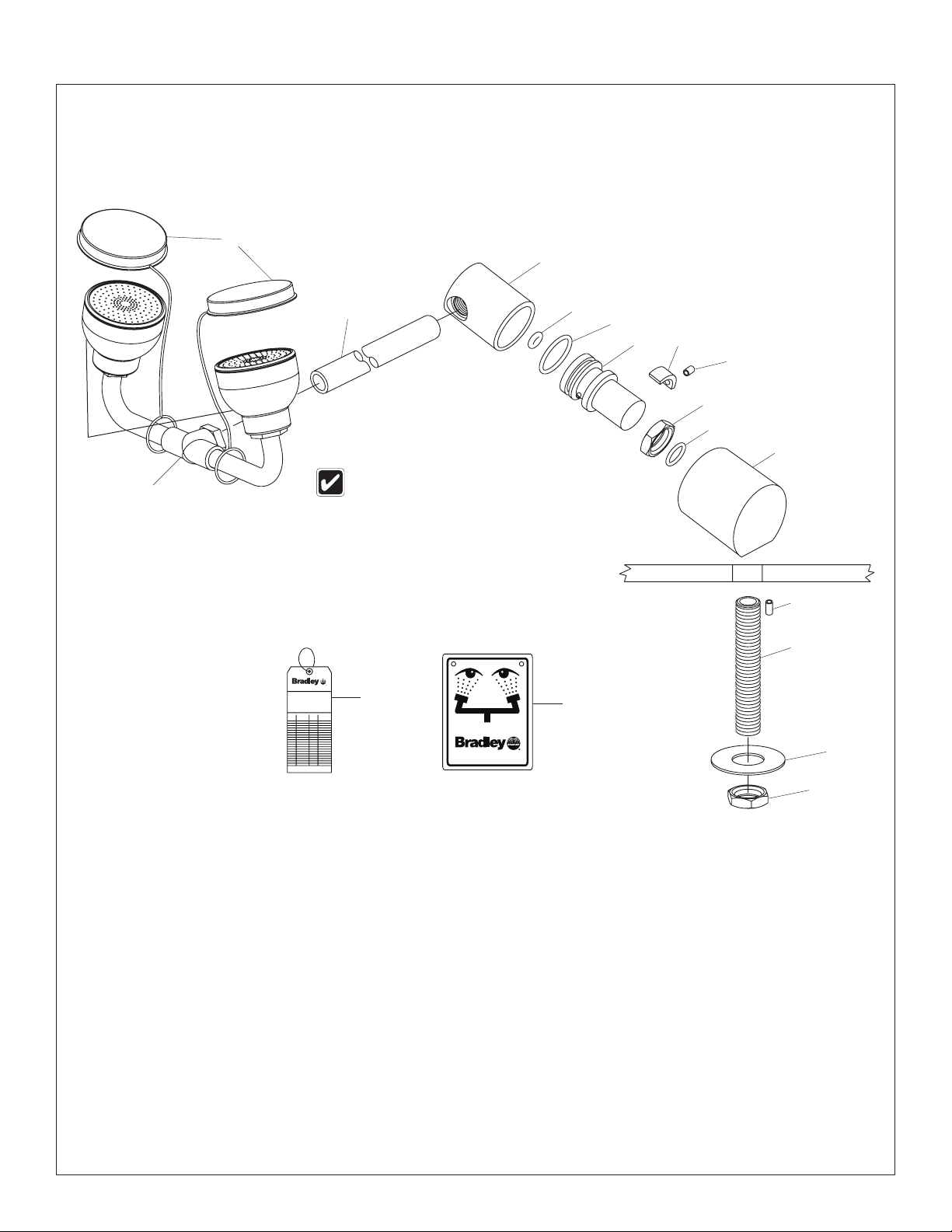

Assemblage des composantes — S19-270JD, S19-270JW, S19-290D, S19-290W
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
P.O. BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051
1.1
1.2
1.3
1.4
1.5 1.6
1.7 1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.15
2
34
Montré dans la position de "OUVERTE."
1.16

15
Installation S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W
Bradley • 215-1408 Rev. M; ECN 12-05-003C 10/30/2012
Liste des pièces — S19-270JD, S19-270JW
Liste des pièces — S19-290D, S19-290W (modèles sans barrière)
Piéce Réf. Qté Description
1 S39-680A 1 Dispositif du bras mobile
1.1 S05-162 1 Eléments du guidon EFW
1.2 S53-063 2 Cache-poussière ancré
1.3 113-1075 1 Tuyau, 9½" (240mm) (plaque)
1.4 118-288 1 Robinet (Plaque)
1.5 125-135 1 Bague
1.6 125-120 1 Bague
1.7 S39-598 1 Dispositif de mise en marche
1.8 192-016 1 Insert, directionnel (plaque)
1.9 160-413 1 Vis de reglage
1.10 110-115A 1 Écrou hexagonal (plaque)
Piéce Réf. Qté Description
1.11 125-001DA 1 Bague
1.12 131-082 1 Bride
1.13 160-428 1 Vis de reglage
1.14 113-1058 1 Tige
1.15 110-115 1 Écrou hexagonal
1.16 S05-158 1 Douche oculaire/faciale
2 142-045A 1 Entretoise
3 114-051 1 Enseigne de sécurité
4 204-421 1 Etiquette d’inspection
Piéce Réf. Qté Description
1 S39-680 1 Dispositif du bras mobile
1.1 S05-162 1 Eléments du guidon EFW
1.2 S53-063 2 Cache-poussière ancré
1.3 113-1125 1 Tuyau, 19" (483mm) (Plaque)
1.4 118-288 1 Robinet (plaque)
1.5 125-135 1 Bague
1.6 125-120 1 Bague
1.7 S39-598 1 Dispositif de mise en marche
1.8 192-016 1 Insert, directionnel (plaque)
1.9 160-413 1 Vis de reglage
1.10 110-115A 1 Écrou hexagonal (plaque)
Piéce Réf. Qté Description
1.11 125-001DA 1 Bague
1.12 131-082 1 Bride
1.13 160-428 1 Vis de reglage
1.14 113-1058 1 Tige
1.15 110-115 1 Écrou hexagonal
1.16 S05-158 1 Douche oculaire/faciale
2 142-045A 1 Entretoise
3 114-051 1 Enseigne de sécurité
4 204-421 1 Etiquette d’inspection

16
S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W Installation
10/30/2012 Bradley • 215-1408 Rev. M; ECN 12-05-003C

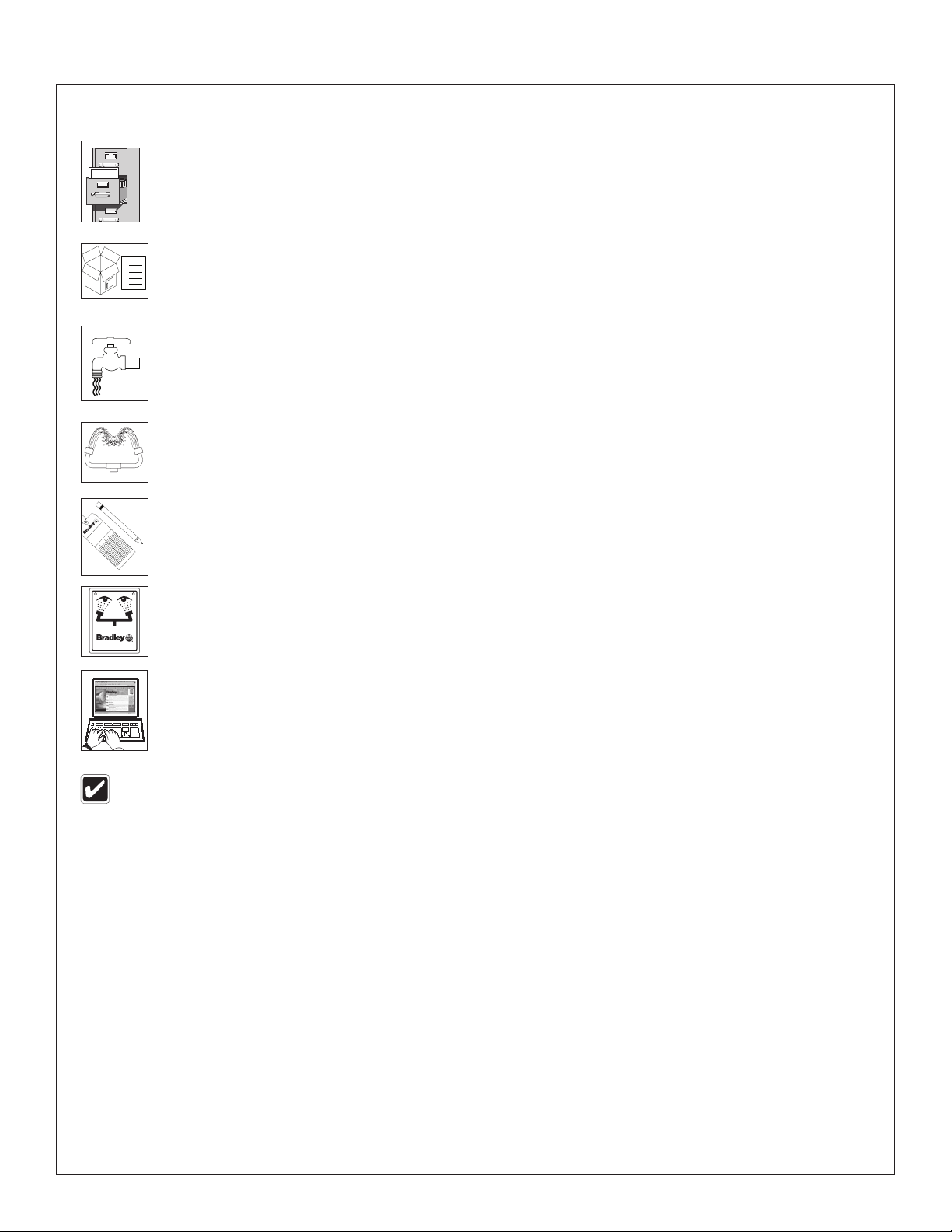

IMPORTANTE
Lea en su totalidad este manual de instalación para garantizar una instalación adecuada.
Una vez que termine la instalación, entregue este manual al propietario o al Departamento
de Mantenimiento. Es responsabilidad de quien instale el equipo cumplir con los códigos
para desagüe y otra códigos y ordenanzas locales.
Separar todas las piezas del material de embalaje y asegurarse que todas las piezas estén
incluídas antes de desechar cualquier material de embalaje. Si faltase alguna pieza, no
intentar instalar la unidad combinada Bradley hasta obtener las piezas faltantes.
Aclarar el conducto del suministro de agua antes y después de la instalación. Verificar que
no haya fugas y que el flujo de agua sea adecuado. El suministro principal de agua a la
unidad debe estar siempre en posición “ON” (abierto). Se deben tomar medidas a fin de
evitar el corte no autorizado del suministro.
La norma ANSI Z358.1 exige un suministro ininterrumpido de líquido de limpieza. Los
equipos de emergencia con tuberías de Bradley requieren una presión de flujo mínima de
0,21 MPa (30 PSI). El líquido de limpieza debe estar tibio en conformidad con la norma ANSI
Z358.1.
Este equipo se debe inspeccionar, probar y anotar semanalmente para mantener un
funcionamiento adecuado. Se debe revisar este equipo anualmente para asegurarse de que
cumpla con la norma ANSI Z358.1.
Los trabajadores que puedan tener contacto con materiales potencialmente peligrosos
deben recibir capacitación sobre la ubicación y operación adecuada de los equipos de
emergencia en conformidad con la norma ANSI Z358.1.
Para consultas sobre la operación o instalación de este producto, visite www.bradleycorp.
com o llame al 1-800-BRADLEY.
Las garantías del producto se pueden encontrar en “Información del producto” o en nuestro
sitio Web, www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309, Menomonee Falls, WI 53051
R
TESTTHISUNIT EACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051
Los códigos locales pueden exigir la instalación de una válvula de prevención de contraflujo para completar la
instalación correcta. La conformidad con los códigos locales es de responsabilidad del instalador. La válvula se debe
probar anualmente para verificar que funcione de manera correcta. Las válvulas de prevención de contraflujo no se
incluyen con el accesorio y las puede proporcionar el contratista o las puede comprar en Bradley Corporation.

17
Installation S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W
Bradley • 215-1408 Rev. M; ECN 12-05-003C 10/30/2012
Instalación
¡AVISO! Evite los limpiadores que contengan solventes orgánicos, alcoholes e hidrocarburos.
Enjuague con agua después de limpiar.
Materiales necesarios:
• Tubería para la entrada de ½" NPT de suministro de agua a la unidad
• Sellador de tubos
• Tornillería para montar el aviso de seguridad
Aplicar sellador de tubería o cinta (suministrados por el instalador) a las juntas de tubería de rosca macho. La parte superior
de los rociadores del lavador de ojos debe colocarse a una altura máxima de 33 pulgadas (83 cm) y a una altura mínimo de 45
pulg. (115 cm) del piso y 6 pulg. (15 cm) de la obstrucción más cercana.
Paso 1: Colocar el mecanismo para el lavado de los ojos
1. Seleccionar el emplazamiento deseado para el mecanismo de lavado de los ojos en el soporte del lavabo y perforar un orificio de
⁷⁄₈" de diametro.
2. Fije la unidad ensamblada a la plataforma (o pared) con la tuerca y rondana suministradas como se muestra en la pagina 18.
Paso 2: Conectar el suministro de agua
1. Se puede usar también una manguera flexible (provista por el instalador) con terminación de rosca de ½" (12,8 mm) NPT.
2. Instale el aviso de seguridad en la pared o en el tubo usando la tornillería (provista por el instalador).
3. Abrir los tubos del suministro de agua. Verificar que no haya fugas y que el flujo de agua sea adecuado.
2" (51mm)
¾" (19mm)
S19-270HD, S19-270HW, S19-280D, S19-280W
(se muestra una lavador de ojos que se monta a la mostrador)
Ø ¼"
(tornillo
prisionero)
Mostrador o pared
3³⁄₈"
(85mm)
Ø ⁷⁄₈" (varilla
tornillante)
3⁹⁄₃₂"
(96mm)
7⁹⁄₁₆"
(192mm) 2⁷⁄₈"
(73mm)
3³⁄₈" (86mm) máx.
29⁵⁄₈"–41⁵⁄₈"
(752mm–1058mm)
al suelo
9½" (240mm)
modelos de normal
19¹⁄₈" (486mm)
modelos de fácil
acceso

18
S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W Installation
10/30/2012 Bradley • 215-1408 Rev. M; ECN 12-05-003C
5"
(127mm)
2" (51mm)
4"
(102mm)
¾" (19mm)
8"
(203mm)
28"–40"
(711mm–1016mm)
al suelo
S19-270JD, S19-270JW, S19-290D, S19-290W
(se muestra una lavador de ojos que se monta a la mostrador)
Mostrador o pared
Ø ¼"
(tornillo
prisionero)
3³⁄₈" (86mm) máx.
2⁷⁄₈"
(73mm)
Ø ⁷⁄₈" (varilla
tornillante)
9½" (240mm)
modelos de normal
19¹⁄₈" (486mm)
modelos de fácil
acceso

19
Installation S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W
Bradley • 215-1408 Rev. M; ECN 12-05-003C 10/30/2012
Armado de los componentes — S19-270HD, S19-270HW,
S19-280D, S19-280W
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
P.O. BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051
1.1
1.2 1.3
1.4
1.5 1.6
1.7 1.8
1.9
1.10 1.11
1.12 1.13
1.14
1.15
1.16
1.17
1.18
2
3
4
Lavador de ojos (montaje de la pared)
Rotan a la asamblea 1/4 vuelta.
Mostrado en la posición de
"APAGADA."
Mostrado en la posición de "CONECTADO."

20
S19-270HD, -270HW, -270JD, -270JW, -280D, -280W, -290D, -290W Installation
10/30/2012 Bradley • 215-1408 Rev. M; ECN 12-05-003C
Lista de piezas — S19-280D, S19-280W (modelos de fácil acceso)
Lista de piezas — S19-270HD, S19-270HW
Art. Pieza N° Cant. Descripción
1 S39-679A 1 Dispositivo del brazo oscilante
1.1 S05-092 1 Lavador de ojos
1.2 107-371 2 Cubierta contra el polvo
1.3 113-1075 1 Tubo, 9½" (240mm) (niquelado)
1.4 118-288 1 Cuerpo de válvula (niquelado)
1.5 125-135 1 Arosello
1.6 125-120 1 Arosello
1.7 S39-598 1 Actuador de la válvula
1.8 192-016 1 Inserto, direccionna (niquelado)
1.9 160-413 1 Tornillo prisionero
1.10 125-001CS 1 Arosello
Art. Pieza N° Cant. Descripción
1.11 132-047 1 Inserto del control de flujo
1.12 125-032 1 Dispositivo de control de flujo
1.13 110-115A 1 Tuerca hexagonal (niquelado)
1.14 125-001DA 1 Arosello
1.15 131-082 1 Base
1.16 160-428 1 Tornillo prisionero
1.17 113-1058 1 Varilla tornillante
1.18 110-115 1 Tuerca hexagonal
2 142-045A 1 Espaciador
3 114-051 1 Aviso de seguridad
4 204-421 1 Etiqueta de inspeccion
Art. Pieza N° Cant. Descripción
1 S39-679 1 Dispositivo del brazo oscilante
1.1 S05-092 1 Lavador de ojos
1.2 107-371 2 Cubierta contra el polvo
1.3 113-1125 1 Tubo, 19" (483mm) (niquelado)
1.4 118-288 1 Cuerpo de válvula (niquelado)
1.5 125-135 1 Arosello
1.6 125-120 1 Arosello
1.7 S39-598 1 Actuador de la válvula
1.8 192-016 1 Inserto, direccionna (niquelado)
1.9 160-413 1 Tornillo prisionero
1.10 125-001CS 1 Arosello
Art. Pieza N° Cant. Descripción
1.11 132-047 1 Inserto del control de flujo
1.12 125-032 1 Dispositivo de control de flujo
1.13 110-115A 1 Tuerca hexagonal (niquelado)
1.14 125-001DA 1 Arosello
1.15 131-082 1 Base
1.16 160-428 1 Tornillo prisionero
1.17 113-1058 1 Varilla tornillante
1.18 110-115 1 Tuerca hexagonal
2 142-045A 1 Espaciador
3 114-051 1 Aviso de seguridad
4 204-421 1 Etiqueta de inspeccion
