S19-600, S19-610
Hand-Held Eye/Face Body Wash
Douche à main pour les yeux, le visage
et le corps
Accesorio de mano para el lavado de
ojos/cara y cuerpo
Table of Contents
Pre-Installation Information . . . . . . . . . . . . . . . . . . . . . .2
Installation Instructions . . . . . . . . . . . . . . . . . . . . . . . . . .3
Assembly of Components . . . . . . . . . . . . . . . . . . . . . . . .3
Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Table des matières
Information avant l'installation . . . . . . . . . . . . . . . . . . . .4
Instructions d'installation . . . . . . . . . . . . . . . . . . . . . . . .5
Assemblage des composantes . . . . . . . . . . . . . . . . . . . . .5
Liste des pièces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Tabla de contenido
Información previa a la instalación . . . . . . . . . . . . . . . . .6
Instrucciones de instalación . . . . . . . . . . . . . . . . . . . . . .7
Montaje de los componentes . . . . . . . . . . . . . . . . . . . . . .7
Lista de piezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

2
S19-600, S19-610 Installation
7/8/05 Bradley Corporation • 215-314 Rev. J; EN 05-536
Pre-Installation Information
Operation
Water flows when the handle on the valve is squeezed.
Components
Eye/Face Spray: The quick-access emergency eye and face spray features a soft-flow sprayhead for
flooding large areas as well as the eyes only. The integral flow assures safe, steady flow under
varying water supply conditions.
Recoiling Drench Hose: The 12’ (3655mm) self-coiling hose retracts for easy storage while
allowing instant extension in emergency situations. Hose is high-visible yellow. Burst strength is
250PSI.
Wall Bracket: Metal parts of bracket are polished chrome plate.
Supplies Required:
• (3) #8 flat-head screws (stainless steel recommended) and anchors
• 1/2" IPS water supply
• Sign-mounting hardware
• Backflow prevention device as required by UPC, IPC and/or local plumbing codes
WARNING
Read this installation manual completely to ensure proper installation, then file it
with the owner or maintenance department. Compliance and conformity to drain
requirements and other local codes and ordinances is the responsibility of the
installer.
Separate parts from packaging and make sure all parts are accounted for before
discarding any packaging material. If any parts are missing, do not begin
installation until you obtain the missing parts.
Flush the water supply lines before beginning installation and after installation is
complete. Test the unit for leaks and adequate water flow. Main water supply to
the eyewash should be “ON” at all times. Provisions shall be made to prevent
unauthorized shutoff. Flushing fluid should be tepid per ANSI Z358.1.
The inspection and testing results of this equipment should be recorded weekly
to verify proper operation. This equipment should be inspected annually to
ensure compliance with ANSI Z358.1.
Workers who may come in contact with potentially hazardous materials should
be trained regarding the placement and proper operation of emergency
equipment per ANSI Z358.1.
For questions regarding the operation or installation of this product, visit
www.bradleycorp.com or call 1-800-BRADLEY.
Product warranties may also be found under ”Product Information” on our web
site at www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List




P.O.Box309, MenomoneeFalls, WI 53051
R
TESTTHISUNITEACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051

3
Installation S19-600, S19-610
Bradley Corporation • 215-314 Rev. J; EN 05-536 7/8/05
Installation Instructions
Step 1: Mount bracket to wall
NOTE: Install the unit so that the top of the
sprayhead is 33"-45" (838mm - 1142mm) from the
finished floor.
1. Rough-in 1/2" IPS supply piping from wall where
eye/face body wash is desired.
2. Install three suitable anchors for #8 screws
(supplied by installer) into wall.
• Use hook flange as a template to mark
anchor/screw locations.
3. Mount the bracket to the wall using three #8
screws (supplied by installer).
Step 2: Connect hose assembly
1. Connect 1/2" IPS elbow provided to 1/2" IPS
supply piping from wall (see Figure 1).
2. Connect end of hose assembly to 1/2" IPS elbow
installed in Step 2, procedure #1 (see Figure 1).
Step 3: Connect water supply
1. Mount safety sign using sign-mounting hardware
(supplied by installer).
2. Open water supply line and test for leaks and adequate water flow.

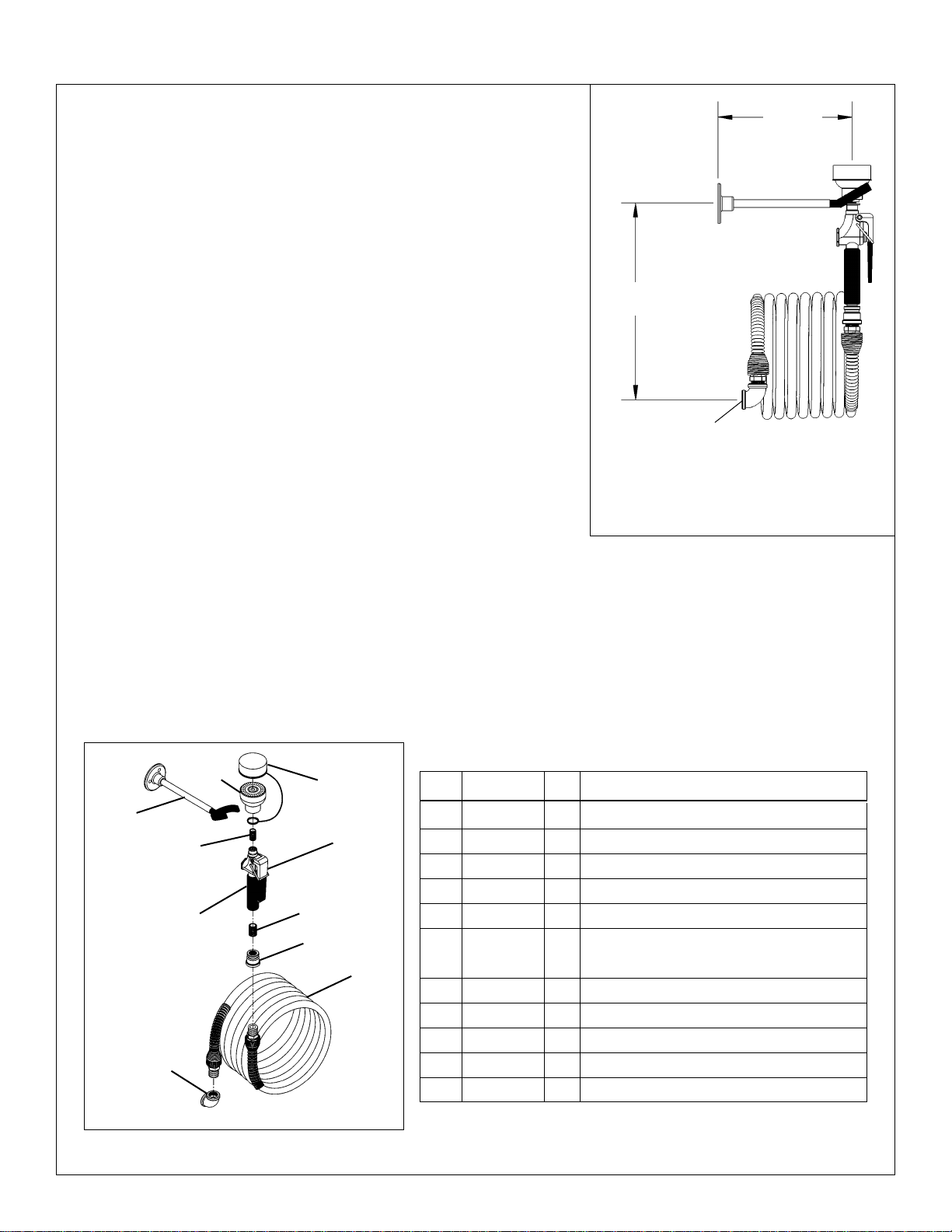

Figure 1
8"
(203mm)
12"
(305mm)
Width (from front)
8" (203mm)
Connect to 1/2" IPS
Supply (by installer)
Figure 2
21
9
3
7
10
5
1A
1 S27-265 1 Valve, Hose Spray
1A 269-661 1 Handle, Valve
2 113-544A 1 Nipple
3 S05-158 1 Sprayhead Assy.
4 S53-063 1 Tethered Dust Cover
5 269-053 1 Hose, 12-Ft. (S19-600)
269-054 1 Hose, 25-Ft. (S19-610)
6 169-078 1 Reducing Coupling
7 S70-084 1 Wall Hook
8* 204-421 1 Emergency Tag
9 113-006EF 1 Nipple
10 169-208 1 1/2" IPS Elbow
Item Part No. Qty Description
Parts List
4
6
* Not Shown

4
S19-600, S19-610 Installation
7/8/05 Bradley Corporation • 215-314 Rev. J; EN 05-536
Information avant l’installation
Fonctionnement
Une simple pression sur la poignée permet de faire couler l'eau.
Composantes
Douche pour les yeux et le visage : La douchette d'urgence à accès rapide dispense des jets à basse
pression sur une large zone et permet également de ne laver que les yeux en cas de besoin. Le
régulateur intégré assure un débit constant et régulier, même en cas de fluctuations de la pression
d'alimentation.
Boyau d'urgence spiralé : (S19-600) Le boyau spiralé de 3,6 m (12 pi) s'enroule automatiqement
quand il n'est plus utilisé, ce qui minimise son encombrement, et se déroule instantanément en cas
d'urgence. De couleur jaune, le boyau est parfaitement visible et donc facile à trouver. Sa pression de
rupture nominale est de 250 PSI. (S19-610) Le boyau spiralé de 7,6 m (25 pi) s'enroule
automatiqement quand il n'est plus utilisé, ce qui minimise son encombrement, et se déroule
instantanément en cas d'urgence. De couleur jaune, le boyau est parfaitement visible et donc facile à
trouver. Sa pression de rupture nominale est de 250 PSI.
Support de montage mural : Les pièces métalliques du support sont chromées.
AVERTISSEMENT
Lire ce manuel d'installation dans son intégralité pour garantir une installation
appropriée. Une fois celle-ci terminée, classer ce manuel auprès du service à la
clientèle ou d'entretien. L'installateur est responsable de la conformité de
l'installation aux codes pour des drain et codes et règlements en vigueur.
Assurez-vous que toutes les pièces sont incluses dans l’emballage et qu’il n’en
manque aucune avant de jeter l’emballage. Ne commencez pas l’assemblage
avant de recevoir les pièces manquantes.
Rincez la conduite d’alimentation avant et apres l’installation. Assurez-vous que
le débit d’eau est adéquat et qu’il n’y a pas de fuites. L’alimentation principale en
eau doit être toujours OUVERTE. On devra prévoir des dispositions pour
empêcher tout arrêt non autorisé. Le liquide de rinçage doit être tiède
conformément à la norme ANSI Z358.1.
Inspectez et testez cet équipement une fois par semaine pour en assurer le bon
fonctionement. Notez les dates d’inspection. Ce matériel doit être inspecté une
fois par an pour assurer sa conformité à la norme ANSI Z358.1.
Les ouvriers susceptibles d'entrer en contact avec des matières potentiellement
dangereuses doivent recevoir une formation sur la mise en place et le bon
fonctionnement du matériel d'urgence conformément à la norme ANSI Z358.1.
Pour toute question concernant le fonctionnement ou l'installation de ce produit,
consulter le site www.bradleycorp.com ou appeler le 1-800-BRADLEY.
Les garanties de produits figurent sous la rubrique « Informations techniques »
sur notre site Internet à www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List




P.O.Box309, MenomoneeFalls, WI 53051
R
TESTTHISUNITEACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051

5
Installation S19-600, S19-610
Bradley Corporation • 215-314 Rev. J; EN 05-536 7/8/05
Instructions d’installation
Fournitures :
• (3) Vis a tête plate et chevilles de 3/8" (L'emploi de vis en
acier inoxydable est conseillé)
• Tuyau d’alimentation en eau 1/2" IPS
• Visserie de montage de l'enseigne de sécurité
•Dispositif de prévention de reflux tel que requis par les
UPC, IPC et/ou codes de plomberie locaux
Étape 1 : Pose du crochet mural
NOTE: Installez le dispositif de manière à ce que le haut du
gicleur se trouve à 33-45 po. (0,80-1,125 m) du sol.
1. Installez rudimentairement un tuyau IPS de 1/2" sur le mur où
l'appareil doit être fixé.
2. Posez trois chevilles pour vis n° 8 (non fournies) dans le mur.
• En vous servant de la bride de montage du crochet comme
gabarit, marquez l'emplacement des chevilles et des vis.
3. Fixez le crochet sur le mur avec trois vis n° 8 (non fournies).
Étape 2 : Raccordement du boyau
1. Raccordez le coude PIS de 1/2" (fourni) sur le tuyau
d'alimentation IPS de 1/2" sortant du mur (voir Illustration 1).
2. Raccordez l'extrémité du boyau spiralé sur le coude IPS de 1/2" inatallé à l'étape 2-1 ci-dessus (voir
Illustration 1).
Étape 3 : Raccordement de l'alimentation en eau
1. Fixez l'enseigne de sécurité avec la visserie adéquate (non fournie).
2. Ouvrez le robinet d'alimentation en eau. Assurez-vous que le débit d'eau est adéquat et qu'il n'y a pas de
fuites.

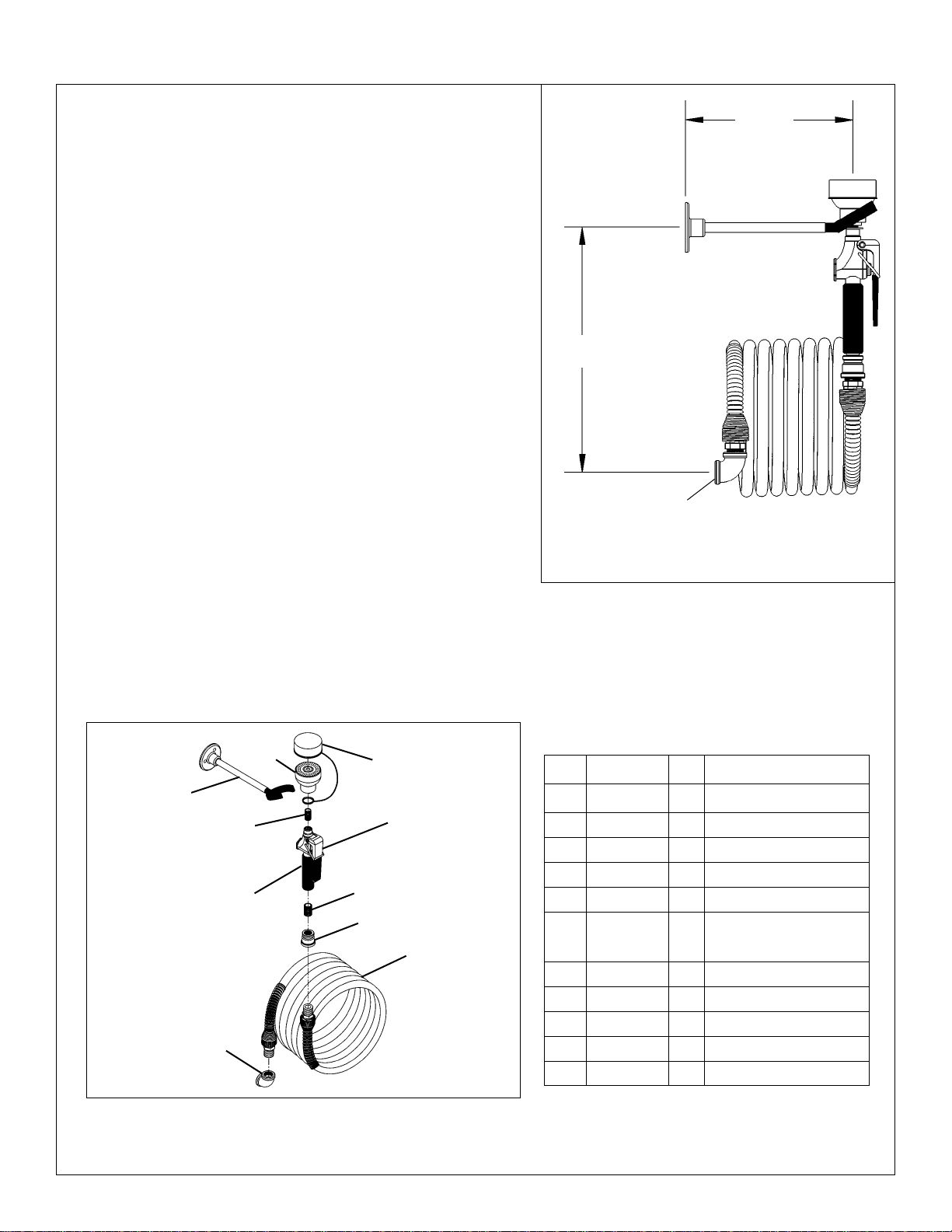

Illustration 1
8"
(203mm)
12"
(305mm)
Raccordez sur le
tuyau d’alimentation
d’eau 1/2" IPS (non
fourni)
Largeur (de l’avant
du boyau) = 8 po
(203mm)
Illustration 2
21
9
3
7
10
5
1A
1 S27-265 1 Robinet
1A 269-661 1 Manette
2 113-544A 1 Mamelon fermé
3 S05-158 1 Gicleur
4 S53-063 1 Couvercle
5 269-053 1 Boyau Spiralé de 12 pi (3,6 m) (S19-600)
269-054 1 Boyau Spiralé de 25 pi (7,6 m) (S19-610)
6 169-078 1 Reducteur
7 S70-084 1 Crochet mural
8* 204-421 1 Étiquette d'urgence
9 113-006EF 1 Tube
10 169-208 1 Coude IPS 1/2"
Pièce Réf. Qté Description
Liste des pièces
4
6
* N'apparaît pas sur la figure

6
S19-600, S19-610 Installation
7/8/05 Bradley Corporation • 215-314 Rev. J; EN 05-536
Información previa a la instalación
Funcionamiento
El agua fluye cuando se aprieta la manilla en la válvula.
Componentes
Rociador de ojos/cara: El rociador de emergencia de ojos y cara de acceso rápido tiene una boquilla
rociadora de flujo suave para rociar tanto áreas grandes como los ojos solamente. El flujo integral
asegura un flujo seguro y constante bajo condiciones de suministro de agua variables.
Manguera de alto flujo con retroceso: (S19-600) La manguera de 12' con retroceso automático se
retrae para facilitar el almacenaje a la vez que permite una extensión instantánea en casos de
emergencia. La manguera es de color amarillo de alta visibilidad. La presión del chorro de la
manguera es de 250PSI. (S19-610) La manguera de 25' con retroceso automático se retrae para
facilitar el almacenaje a la vez que permite una extensión instantánea en casos de emergencia. La
manguera es de color amarillo de alta visibilidad. La presión del chorro de la manguera es de
250PSI.
Soporte de pared: Las piezas de metal del soporte son de cromo pulido.
ADVERTENCIA
Lea en su totalidad este manual de instalación para garantizar una instalación adecuada.
Una vez que termine la instalación, entregue este manual al propietario o al
Departamento de Mantenimiento. Es responsabilidad de quien instale el equipo cumplir
con los códigos para desagüe y otra códigos y ordenanzas locales.
Separar todas las piezas del material de embalaje y asegurarse que todas las piezas
estén incluídas antes de desechar cualquier material de embalaje. Si faltase alguna
pieza, no intentar instalar la unidad combinada Bradley hasta obtener las piezas
faltantes.
Aclarar el conducto del suministro de agua antes y después de la instalación. Verificar
que no haya fugas y que el flujo de agua sea adecuado. El suministro principal de agua
a la unidad debe estar siempre en posición “ON” (abierto). Se deben tomar medidas a fin
de evitar el corte no autorizado del suministro. El líquido de limpieza debe estar tibio en
conformidad con la norma ANSI Z358.1.
Este equipo se debe inspeccionar, probar y anotar semanalmente para mantener un
funcionamiento adecuado . Se debe revisar este equipo anualmente para asegurarse de
que cumpla con la norma ANSI Z358.1.
Los trabajadores que puedan tener contacto con materiales potencialmente peligrosos
deben recibir capacitación sobre la ubicación y operación adecuada de los equipos de
emergencia en conformidad con la norma ANSI Z358.1.
Para consultas sobre la operación o instalación de este producto, visite
www.bradleycorp.com o llame al 1-800-BRADLEY.
Las garantías del producto se pueden encontrar en "Información del producto" o en
nuestro sitio Web, www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List




P.O.Box309, MenomoneeFalls, WI 53051
R
TESTTHISUNITEACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051

7
Installation S19-600, S19-610
Bradley Corporation • 215-314 Rev. J; EN 05-536 7/8/05
Instrucciones de instalación
Materiales necesarios:
• Suministro de agua IPS de 1/2"
• (3) Tornillos de cabeza perdida de 3/8" y anclas (se
recomiendan tornillos de acero inoxidable)
• Tornillería para el montaje de los leteros)
• UPC, IPC y las reglamentaciones locales de plomería
exigen la instalación de un dispositivo antiretorno
Paso 1: Montar el soporte a la pared
NOTA: Instalar la unidad para que la parte superior del rociador
quede a 33-45 pulgadas del suelo acabado.
1. Enfoscar tubería de suministro IPS de 1/2" de la pared en que
se desea colocar el accesorio para el lavado de ojos/cara.
2. Instalar tres anclas apropiadas para tornillos de 8#
(suministradas por el instalador) en la pared.
• Usar la brida del gancho como plantilla para marcar la
ubicación de ancla y tornillo.
3. Montar el soporte a la pared usando tres tornillos #8
(suministrados por el instalador).
Paso 2: Conectar el conjunto de la manguera
1. Conectar el codo IPS de 1/2" suministrado a la tubería de suministro IPS de 1/2" de la pared (ver la Figura
1).
2. Conectar el extremo del conjunto de la manguera al codo IPS de 1/2" instalado en el paso 2, procedimiento
1 (ver la Figura 1).
Paso 3: Conectar el suministro de agua
1. Fijar el letrero de seguridad usando la tornillería de montaje de letrero (suministrada por el instalador).
2. Abrir la línea de suministro de agua y verificar que no hayan fugas y que haya flujo de agua adecuado.
Figura 1
8"
(203mm)
12"
(305mm)
Conectar el codo IPS
de 1/2" suministrado a
la tubería de suministro
IPS de 1/2" de la pared
(Sum. por el instalador)
Ancho (de frente)
8" (203mm)
Figura 2
21
9
3
7
10
5
1A
1 S27-265 1 Conjunto de válvula
1A 269-661 1 Manija
2 113-544A 1 Acoplamiento cerrado
3 S05-158 1 Conjunto de rociador
4 S53-063 1 Conjunto de cubierta contra el polvo
5 269-053 1 Manguera con retroceso de 12' (S19-600)
269-054 1 Manguera con retroceso de 25' (S19-610)
6 169-078 1 Casquillo reductor
7 S70-084 1 Gancho de pared
8* 204-421 1 Etiqueta de emergencia
9 113-006EF 1 Tubo
10 169-208 1 Codo IPS de 1/2"
Art. Node pieza Cant. Descripción
Lista de piezas
4
6
* No se muestra
