brennenstuhl ML DN 2810 FL 5M DE 3925 User manual

Slim LED-Strahler
Slim LED Light
L DN 2810 FL DE 3925 L DN 2810 FL PIR DE 3925
L DN 5630 FL DE 3925 L DN 5630 FL PIR DE 3925
L DN 9850 FL DE 3925 L DN 9850 FL PIR DE 3925
A Bedienungsanleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
D Operating instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
G Mode d’emploi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
M Gebruiksaanwijzing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
J Istruzioni per l’uso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
E Manual de instrucciones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
N Instrukcja obsługi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
17P028 Slim LED Strahler 170411.indd 1 11.04.2017 14:31:05

17P028 Slim LED Strahler 170411.indd 2 11.04.2017 14:31:05

3
ABedienungsanleitung
Slim LED-Strahler
L DN 2810 FL DE 3925 L DN 2810 FL PIR DE 3925
L DN 5630 FL DE 3925 L DN 5630 FL PIR DE 3925
L DN 9850 FL DE 3925 L DN 9850 FL PIR DE 3925
Achtung: Lesen Sie vor der Montage des Strahlers diese Gebrauchsanweisung
bitte aufmerksam durch und bewahren Sie sie anschließend gut auf!
TECHNISCHE DATEN
Schutzklasse: I
Schutzart: IP 54
Nennspannung: 230 V~ 50/60 Hz
Leistungsfaktor: > 0,9
Typ: Leistung: Strom: Bewe-
gungs-
melder:
Maße
Schutzabdeckung: Maße: Gewicht: max. projizierte
Fläche:
L DN 2810 FL
DE 3925 10W (28 x 0,36W) 0,045 A nein 124,2 x 90,2 x 4 mm 136 x 146,5 x 40,5 mm 0,43 kg 0,01 m²
L DN 2810 FL
PIR DE 3925 10W (28 x 0,36W) 0,045 A ja 124,2 x 90,2 x 4 mm 166 x 146,5 x 42,5 mm 0,49 kg 0,01 m²
L DN 5630 FL
DE 3925 30W (56 x 0,5W) 0,13 A nein 201,6 x 146,6 x 4 mm 202 x 231 x 35 mm 1,25 kg 0,03 m²
L DN 5630 FL
PIR DE 3925 30W (56 x 0,5W) 0,13 A ja 201,6 x 146,6 x 4 mm 252 x 231 x 40,5 mm 1,37 kg 0,03 m²
L DN 9850 FL
DE 3925 50W (98 x 0,5W) 0,22 A nein 250,8 x 185,8 x 4 mm 235 x 276,5 x 40 mm 1,92 kg 0,05 m²
L DN 9850 FL
PIR DE 3925 50W (98 x 0,5W) 0,22 A ja 250,8 x 185,8 x 4 mm 290 x 276,5 x 40,5 mm 2,0 kg 0,05 m²
Dieser Hochleistungs-LED-Strahler ist für Beleuchtungszwecke im Innen- und Außenbereich
geeignet und für die Festmontage vorgesehen.
17P028 Slim LED Strahler 170411.indd 3 11.04.2017 14:31:05

4
ABedienungsanleitung Slim LED-Strahler
SICHERHEITSHINWEISE
1. Die Installation und Wartung des Strahlers muss durch eine qualizierte Fachkraft erfolgen.
2. Elektroinstallationen dürfen nur unter Einhaltung der Sicherheitsvorschriften (VDE 0100 für
Deutschland) durchgeführt werden.
3. Zum Anschluss muss eine VDE-zertizierte Anschlussleitung (mindestens H05RN-F 3G1,0)
verwendet werden.
4. Der Strahler muss ordnungsgemäß geerdet werden.
5. Der Strahler darf ohne alle ordnungsgemäß angebrachten Dichtungsringe nicht benutzt
werden!
6. LED-Strahler sind extrem hell. Bitte niemals direkt in das Licht schauen.
7. Eine zerstörte Schutzabdeckung muss vor weiterer Benutzung des Strahlers durch eine
Original Brennenstuhl Schutzabdeckung ersetzt werden.
8. Wenn die Netzanschlussleitung des Strahlers oder die Anschlussbox beschädigt wird, muss sie
durch eine qualizierte Fachkraft ersetzt werden, um Gefährdungen zu vermeiden.
L
N
N L
L
N
N L
C
C
B
< 3 m
90°
100°
180°
10 ± 5 sec. - 5 ± 1 min. 0 - 2000 LUX
B
A
B
A
B

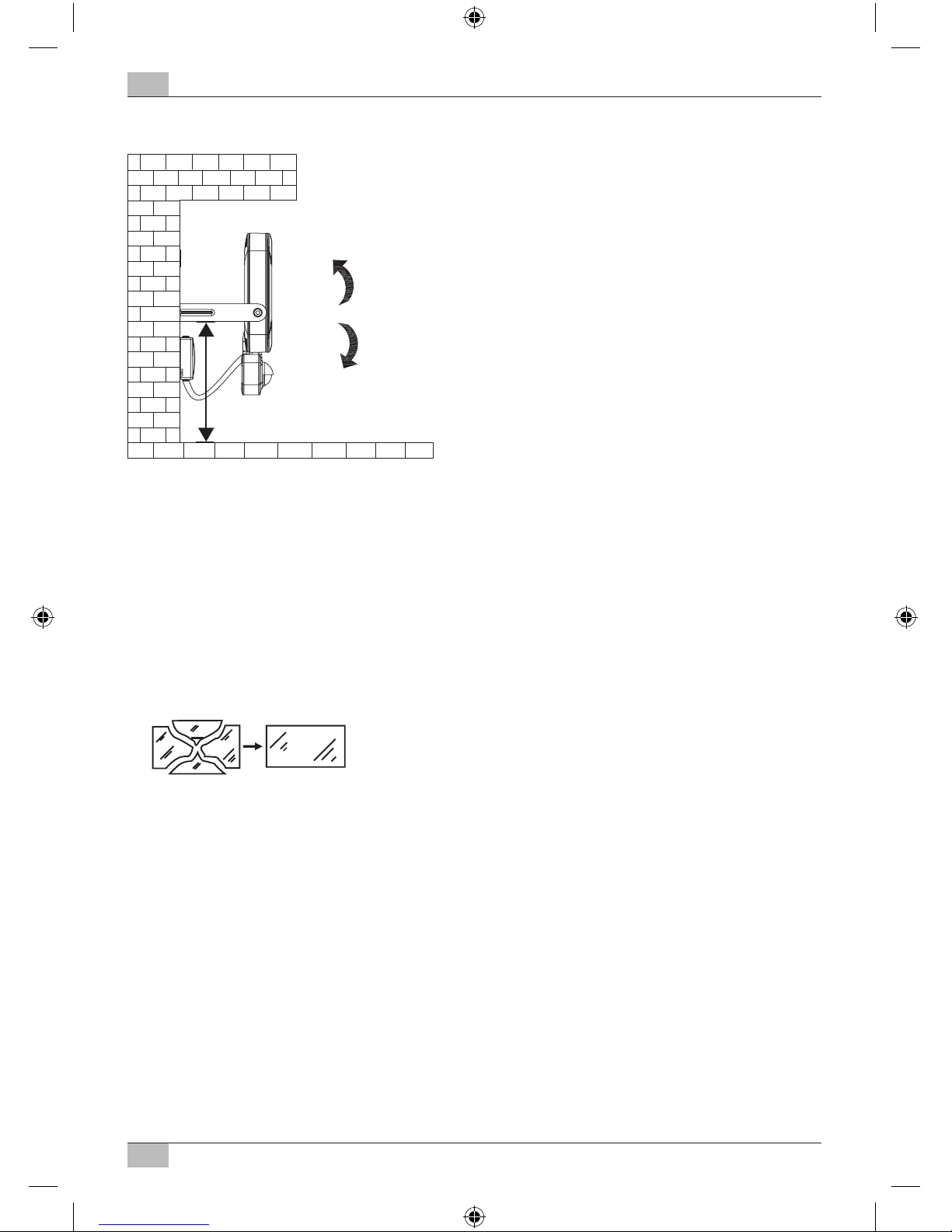

Der Strahler muss in einer Höhe von
weniger als 3 m montiert werden (Abb. 1).
Empfohlene Montagehöhe bei Modellen mit
Bewegungsmelder 2,5 m.
Der Strahler darf nicht für andere Zwecke
eingesetzt werden.
Abb. 1
17P028 Slim LED Strahler 170411.indd 4 11.04.2017 14:31:05

5
Slim LED-Strahler Bedienungsanleitung A

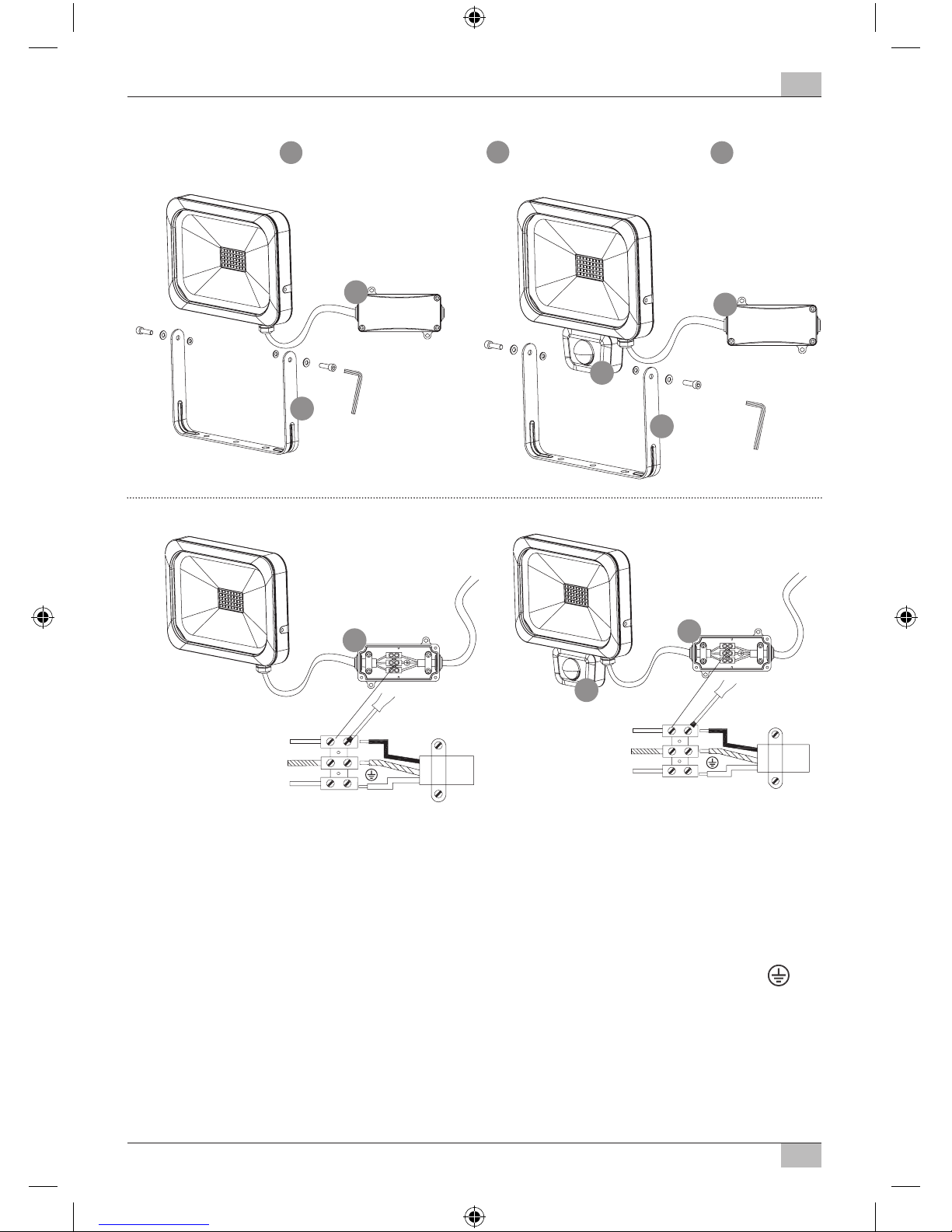

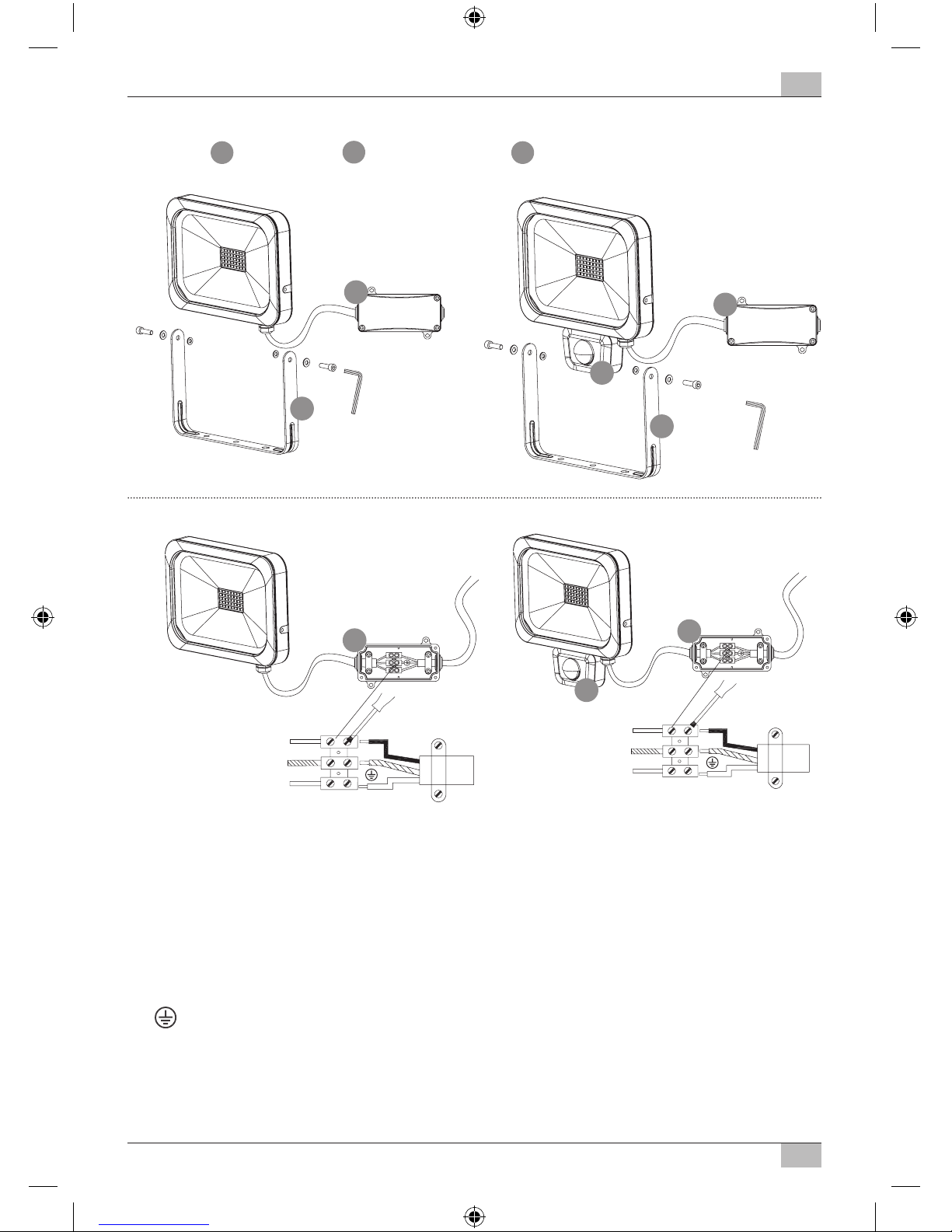

MONTAGE UND ANSCHLUSS AN STROMVERSORGUNG
Haltebügel A, Anschlussbox B, Bewegungsmelder C
Abb. 2
L
N
N L
L
N
N L
C
C
B
< 3 m
90°
100°
180°
10 ± 5 sec. - 5 ± 1 min. 0 - 2000 LUX
B
A
B
A
B
L
N
N L
L
N
N L
C
C
B
< 3 m
90°
100°
180°
10 ± 5 sec. - 5 ± 1 min. 0 - 2000 LUX
B
A
B
A
B
1. Schalten Sie vor der Installation stets die Spannungsversorgung ab.
2. Montage-Position: Der Strahler sollte idealer Weise mit der Wandhalterung befestigt werden.
3. Entfernen Sie den Haltebügel von dem Strahler (Abb. 2).
4. Markieren Sie die Position der Bohrlöcher für die Befestigung des Haltebügels und bohren Sie
entsprechende Löcher in die Wand. Befestigen Sie den Bügel mit geeigneten Schrauben an der
Wand.
5. Önen Sie die vormontierte Anschlussbox.
6. Führen Sie die Anschlussleitung durch den mit einer Dichtung versehenen Kabeleingang
und schließen Sie sie entsprechend der Abb. 3 an der Lüsterklemme an (N = blaues Kabel,
= grün/gelbes Kabel, L = braunes Kabel).
7. Stellen Sie sicher, dass die Anschlussleitung ausreichend durch die Zugentlastung xiert wird.
8. Schrauben Sie die Abdeckung wieder auf die Anschlussbox. Achten Sie auf den korrekten Sitz
der Dichtung.
9. Befestigen Sie den Strahler am Haltebügel.
10. Stellen Sie die gewünschte Position der Lampe ein und ziehen Sie die Schrauben fest.
Abb. 3
17P028 Slim LED Strahler 170411.indd 5 11.04.2017 14:31:05

6
ABedienungsanleitung Slim LED-Strahler
FUNKTIONSBESCHREIBUNG
(nur für Versionen mit Bewegungsmelder)
Diese Lampe ist mit einem Infrarot-Sensor ausgestattet. Sie schaltet sich automatisch an, wenn der
Sensor im Umfeld Bewegungen feststellt.
Richten Sie den Bewegungsmelder möglichst nicht auf Schwimmbecken, Heizluftabzüge, Klima-
anlagen oder Objekte, die starkenTemperaturschwankungen ausgesetzt sind. Vermeiden Sie, den
Bewegungsmelder auf Bäume oder Büsche zu richten oder auf Plätze, an denen sich oft Haustiere
aufhalten könnten. Der Bewegungsmelder kann horizontal nach rechts und links gedreht werden.
Beachten Sie bei der Anbringung des Strahlers, dass der Bewegungsmelder am empndlichsten
auf Bewegungen reagiert, die quer durch sein Erfassungsfeld laufen und am wenigsten empnd-
lich bei Bewegungen, die direkt auf das Gerät zulaufen.

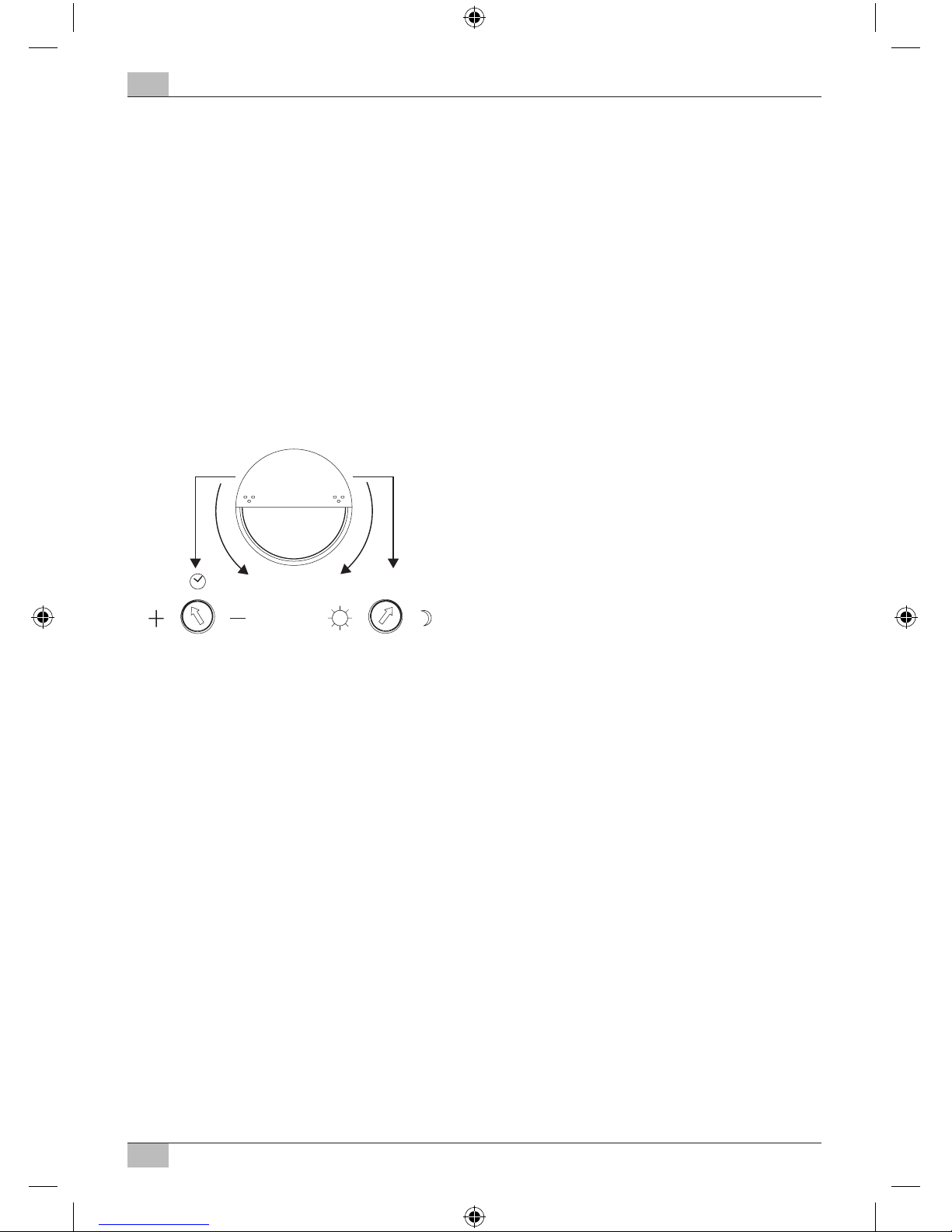

BEWEGUNGSMELDER EINSTELLEN
Abb. 4
L
N
N L
L
N
N L
C
C
B
< 3 m
90°
100°
180°
10 ± 5 sec. - 5 ± 1 min. 0 - 2000 LUX
B
A
B
A
B
Lichteinstellung (Sonne- und Mondsymbol, rechts):
Die Lichteinstellung bestimmt, ab welcher Helligkeit der Sensor des Strahlers einschaltet. Die Po-
sition () zeigt an, dass der Sensor am Tag und in der Nacht arbeitet, in der Position () arbeitet
der Sensor nur bei Nacht. Zum Einstellen warten Sie, bis die gewünschte Umgebungshelligkeit er-
reicht ist. Drehen Sie den Lichteinstellungsregler ganz auf das Symbol (). Drehen Sie den Regler
langsam in Richtung Symbol (), bis sich der Strahler durch Bewegung einschaltet.
Der Strahler wird sich nun ab der eingestellten Helligkeit beim Erkennen einer Bewegung ein-
schalten.
Bewegungsmelder: passiver Infrarotsensor
Erfassungsbereich: bis zu 12 m/bis zu 90 ° (horizontal)
Zeiteinstellung: ca. 10 sec. bis 5 min.
Umgebungshelligkeit: 0 – 2000 Lux
WARTUNG
Achtung: Die LED-Leuchte enthält keine Komponenten, die gewartet werden müssen.
Die LED-Lichtquelle dieser Leuchte darf nur vom Hersteller oder einem von ihm beauf-
tragten Servicetechniker oder einer vergleichbar qualizierten Person ersetzt werden.
Önen Sie niemals die Leuchte bei eingestecktem Netzstecker.
Vorsicht: Lebensgefahr durch elektrischen Schlag!

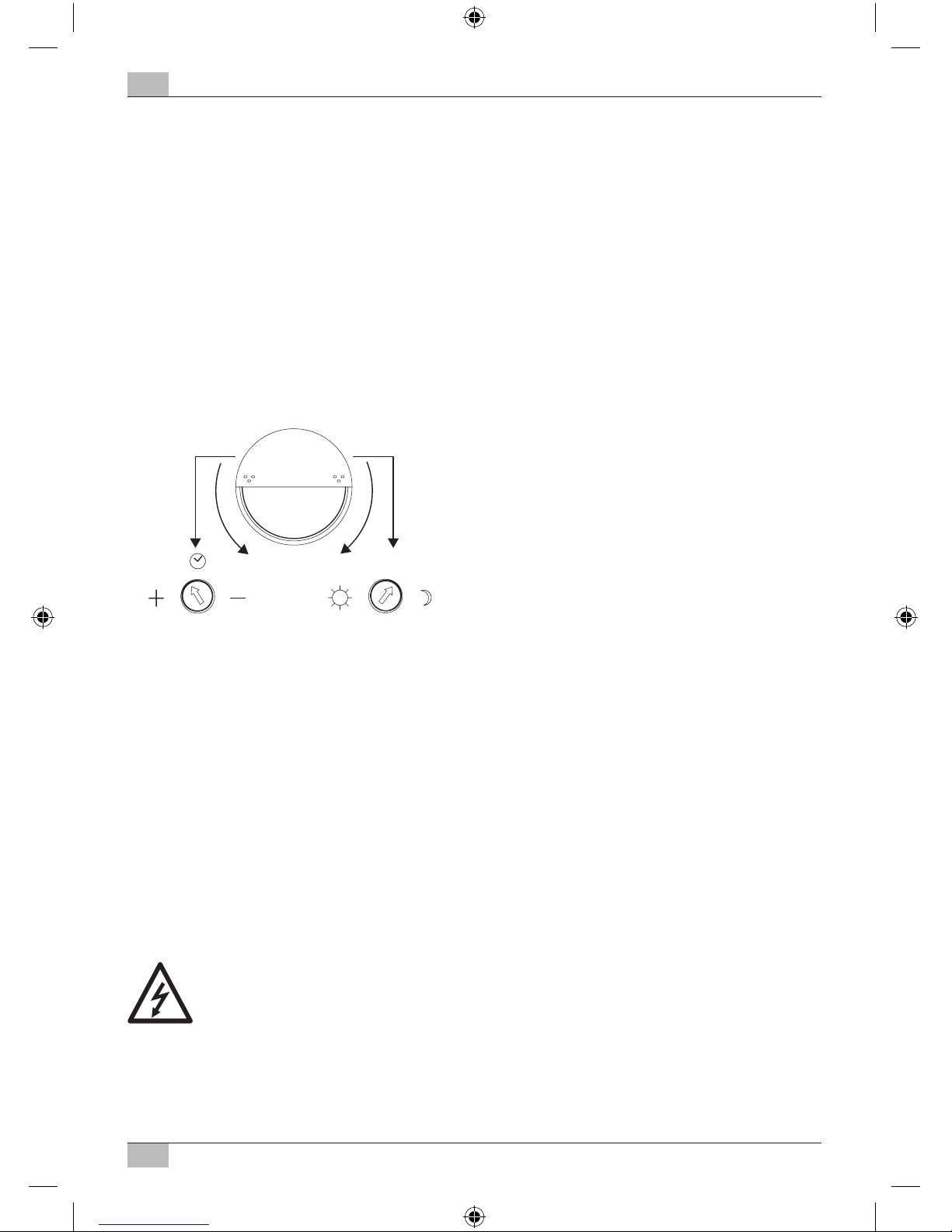

Drehen Sie die Abdeckung des Bewegungsmel-
ders um 180° nach unten, dann erscheinen zwei
Regler (siehe Abb. 4).
Zeiteinstellung (Uhrsymbol, links):
Mit diesem Regler können Sie eine beliebige Ein-
schaltzeit zwischen ca. 10 Sekunden und 5 Minu-
ten wählen, nachdem die letzte Bewegung er-
fasst wurde. Durch Drehen des TIME-Reglers im
Uhrzeigersinn nimmt die Zeitspanne ab, gegen
den Uhrzeigersinn nimmt sie zu.
17P028 Slim LED Strahler 170411.indd 6 11.04.2017 14:31:05

7
Slim LED-Strahler Bedienungsanleitung A
REINIGUNG
Verwenden Sie keine Lösungsmittel, ätzende Reinigungsmittel oder ähnliches. Benutzen Sie zur
Reinigung nur ein trockenes oder leicht angefeuchtetes Tuch.
ENTSORGUNG
Elektrogeräte umweltgerecht entsorgen!
Elektrogeräte gehören nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte müssen
verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederver-
wertung zugeführt werden.
Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren Sie bei Ihrer Gemeinde-
oder Stadtverwaltung.
Adressen
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1 – 3 · D-72074 Tübingen
H. Brennenstuhl S.A.S.
4 rue de Bruxelles ∙ F-67170 Bernolsheim
lectra-t ag
Blegistrasse 13 · CH-6340 Baar
www.brennenstuhl.com
17P028 Slim LED Strahler 170411.indd 7 11.04.2017 14:31:05

8
DOperating instructions
Slim LED Light
L DN 2810 FL DE 3925 L DN 2810 FL PIR DE 3925
L DN 5630 FL DE 3925 L DN 5630 FL PIR DE 3925
L DN 9850 FL DE 3925 L DN 9850 FL PIR DE 3925
Attention: Before assembly of the light, please carefully read the operating instructions and store
them at a proper location!
TECHNICAL DATA
Protection class: I
IP class: IP 54
Nominal voltage: 230 V~ 50/60 Hz
Power factor: > 0.9
Type: Power: Cur-
rent: Motion detec-
tor:
Dimensions of
protective cover: Dimensions: Weight: max. projected
area:
L DN 2810 FL
DE 3925 10W (28 x 0.36W) 0.045 A no 124.2 x 90,2 x 4 mm 136 x 146.5 x 40.5 mm 0.43 kg 0.01 m²
L DN 2810 FL
PIR DE 3925 10W (28 x 0.36W) 0.045 A yes 124.2 x 90,2 x 4 mm 166 x 146.5 x 42.5 mm 0.49 kg 0.01 m²
L DN 5630 FL
DE 3925 30W (56 x 0.5W) 0.13 A no 201.6 x 146.6 x 4 mm 202 x 231 x 35 mm 1.25 kg 0.03 m²
L DN 5630 FL
PIR DE 3925 30W (56 x 0.5W) 0.13 A yes 201.6 x 146.6 x 4 mm 252 x 231 x 40.5 mm 1.37 kg 0.03 m²
L DN 9850 FL
DE 3925 50W (98 x 0.5W) 0.22 A no 250.8 x 185.8 x 4 mm 235 x 276.5 x 40 mm 1.92 kg 0.05 m²
L DN 9850 FL
PIR DE 3925 50W (98 x 0.5W) 0.22 A yes 250.8 x 185.8 x 4 mm 290 x 276.5 x 40.5 mm 2.0 kg 0.05 m²
This high-power LED light is suitable for indoor and outdoor lighting purposes and for xed as-
sembly.
17P028 Slim LED Strahler 170411.indd 8 11.04.2017 14:31:05

9
Slim LED Light Operating instructions D

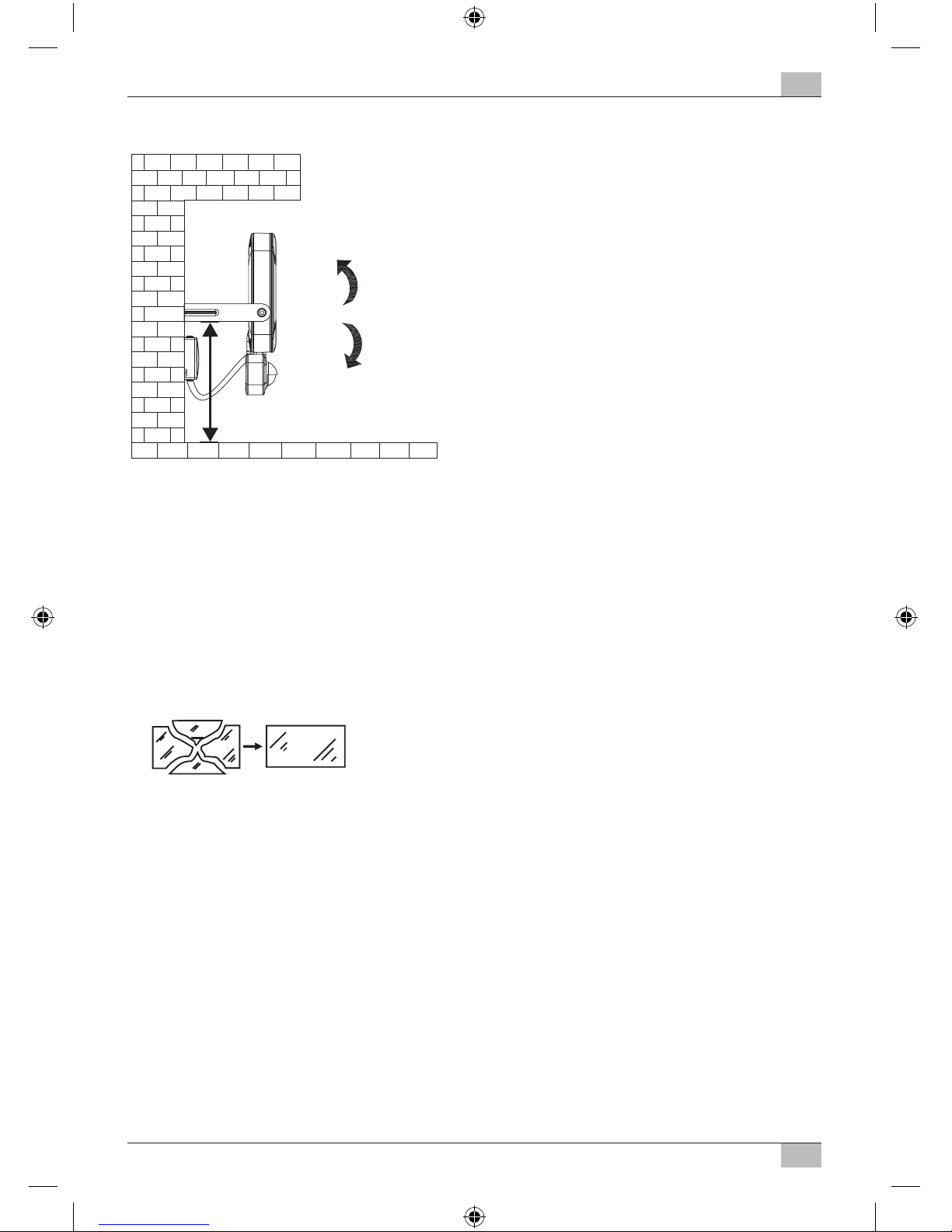

Fig. 1
The light has to be assembled at a height of
less than 3 m (g. 1). Recommended assembly
height with models with motion detector 2.5 m.
The light must not be used for other purposes.
L
N
N L
L
N
N L
C
C
B
< 3 m
90°
100°
180°
10 ± 5 sec. - 5 ± 1 min. 0 - 2000 LUX
B
A
B
A
B
SAFETY INFORMATION
1. The light has to be installed and maintained by a qualied specialist.
2. Electric installations may only be completed complying with the safety regulations (VDE 0100
for Germany).
3. For the connection, a VDE-certied connection line (at least H05RN-F 3G1,0) must be used.
4. The light must be grounded properly.
5. The light must not be used without properly attached sealing rings!
6. LED lights are extremely bright. Please never look directly into the light.
7. If the protective cover is broken, it should be replaced by an original Brennenstuhl protective
cover before further use of the light.
8. If the mains connection line of the light or the connection box is damaged, it must be replaced
by a qualied specialist to avoid any risk.
17P028 Slim LED Strahler 170411.indd 9 11.04.2017 14:31:06

10
DOperating instructions Slim LED Light

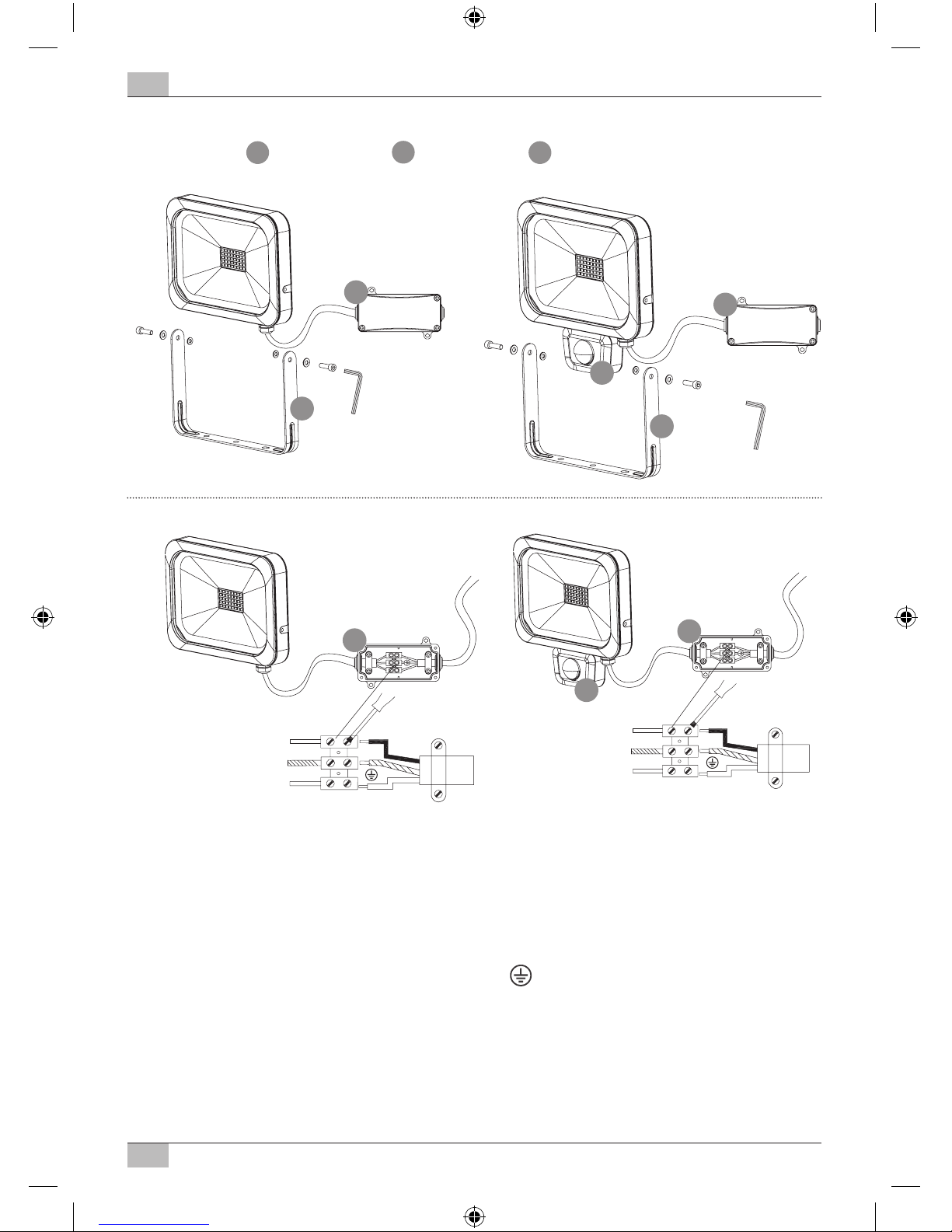

ASSEMBLY AND CONNECTION TO POWER SUPPLY
Holding bracket A, connection box B, motion sensor C
Fig. 2
Fig. 3
1. Before the installation, always switch o the voltage supply.
2. Assembly position: The light should ideally be fastened by means of the wall bracket.
3. Remove the holding bracket from the light (g. 2).
4. Mark the position of the bore holes for fastening the mounting bracket and bore correspon-
ding holes into the wall. Fasten the bracket at the wall using suitable screws.
5. Open the pre-assembled connection box.
6. Lead the connection line through the cable entry provided with a seal and connect it to the
screw terminal according to g. 3 (N = blue cable, = green/yellow cable, L = brown cable).
7. Make sure that the connection line is suciently xed by the tension relief.
8. Screw-x the cover to the connection box. Ensure correct seat of the seal.
9. Fasten the light at the holding bracket.
10. Adjust the desired position of the light and fasten the screws.
L
N
N L
L
N
N L
C
C
B
< 3 m
90°
100°
180°
10 ± 5 sec. - 5 ± 1 min. 0 - 2000 LUX
B
A
B
A
B
L
N
N L
L
N
N L
C
C
B
< 3 m
90°
100°
180°
10 ± 5 sec. - 5 ± 1 min. 0 - 2000 LUX
B
A
B
A
B
17P028 Slim LED Strahler 170411.indd 10 11.04.2017 14:31:06

11
Slim LED Light Operating instructions D
FUNCTIONAL DESCRIPTION
(only for versions with motion sensor)
This light is equipped with an infrared sensor. It is switched on automatically if the sensor detects
motion in the environment.
If possible, do not direct the motion sensor at swimming pools, heating air exhausts, air conditi-
oning units or objects which are exposed to major temperature uctuations. Avoid directing the
motion sensor at trees or bushes or at places which could be frequently visited by pets.The motion
sensor can be horizontally rotated to the right and to the left.
When mounting the light remember that the motion sensor will react most sensitively to motions
crossing its eld of detection from one side to the other and least sensitively to motions directly
approaching the unit.
ADJUSTING THE MOTION SENSOR
Fig. 4
L
N
N L
L
N
N L
C
C
B
< 3 m
90°
100°
180°
10 ± 5 sec. - 5 ± 1 min. 0 - 2000 LUX
B
A
B
A
B
Rotate the cover of the motion sensor by 180°
downwards; two controllers will appear (see
g. 4).
Time adjustment (clock symbol, left):
Usingthiscontroller, youcanselectanyswitch-on
time between approx. 10 seconds and 5 minutes
after the last motion was detected. Rotating the
TIME controller clockwise decreases the time
period, rotating it counterclockwise increases it.
Light adjustment (sun and moon symbol, right):
The light adjustment determines from which brightness level the sensor will switch on the light.
The () position indicates that the sensor works by day and at night, in () position, the sensor
will only work at night. To adjust the sensor, wait until the desired ambient brightness is reached.
Completely rotate the light adjustment controller to the () symbol. Slowly rotate the controller
in the direction of the () symbol until the light is switched on by the motion.
The light will now be activated from the set brightness when a motion is detected.
Motion sensor: passive infrared sensor
Detection range: up to 12 m/up to 90° (horizontal)
Time adjustment: approx. 10 sec. to 5 min.
Ambient brightness: 0 – 2000 Lux
MAINTENANCE
Attention: The LED light does not contain components that require maintenance.
The LED light source of this light must only be replaced by the manufacturer, a service
technician sent by the manufacturer, or by another person with similar qualication.
Never open the light when the mains plug is still connected to the mains.
Caution: Risk of fatal injury from electrical current!
17P028 Slim LED Strahler 170411.indd 11 11.04.2017 14:31:06

12
DOperating instructions Slim LED Light
CLEANING
Do not use solvents, caustic cleaning agents or similar products. Only use a dry or slightly moiste-
ned cloth for cleaning.
DISPOSAL
Dispose of electric appliances in an environmentally friendly manner!
Electric appliances must not be disposed of in household waste!
The European Directive 2012/19/EU onWaste Electrical and Electronic Equipment rules that
used electric appliances should be collected separately and recycled in an environmentally
friendly manner.
For possibilities of disposal of the used appliance, please contact your local or municipal
administration.
Addresses
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1 – 3 · D-72074 Tübingen
H. Brennenstuhl S.A.S.
4 rue de Bruxelles ∙ F-67170 Bernolsheim
lectra-t ag
Blegistrasse 13 · CH-6340 Baar
www.brennenstuhl.com
17P028 Slim LED Strahler 170411.indd 12 11.04.2017 14:31:06

13
GMode d’emploi
Projecteur LED compact
L DN 2810 FL DE 3925 L DN 2810 FL PIR DE 3925
L DN 5630 FL DE 3925 L DN 5630 FL PIR DE 3925
L DN 9850 FL DE 3925 L DN 9850 FL PIR DE 3925
Attention : Lisez attentivement le présent mode d’emploi avant
l’installation du projecteur et conservez-le ensuite précieusement !
CARACTÉRISTIQUES TECHNIQUES
Classe de protection : I
Indice de protection : IP 54
Tension nominale : 230 V~ 50/60 Hz
Facteur de puissance : > 0,9
Type : Puissance : Éner-
gie : Détec- teur de
mouve-
ments :
Dimensions du
joint d‘étanchéité : Dimensions : Poids : Surface de projetée
maximale :
L DN 2810 FL
DE 3925 10 W (28 x 0,36 W) 0,045 A non 124,2 x 90,2 x 4 mm 136 x 146,5 x 40,5 mm 0,43 kg 0,01 m²
L DN 2810 FL
PIR DE 3925 10 W (28 x 0,36 W) 0,045 A oui 124,2 x 90,2 x 4 mm 166 x 146,5 x 42,5 mm 0,49 kg 0,01 m²
L DN 5630 FL
DE 3925 30 W (56 x 0,5 W) 0,13 A non 201,6 x 146,6 x 4 mm 202 x 231 x 35 mm 1,25 kg 0,03 m²
L DN 5630 FL
PIR DE 3925 30 W (56 x 0,5 W) 0,13 A oui 201,6 x 146,6 x 4 mm 252 x 231 x 40,5 mm 1,37 kg 0,03 m²
L DN 9850 FL
DE 3925 50 W (98 x 0,5 W) 0,22 A non 250,8 x 185,8 x 4 mm 235 x 276,5 x 40 mm 1,92 kg 0,05 m²
L DN 9850 FL
PIR DE 3925 50 W (98 x 0,5 W) 0,22 A oui 250,8 x 185,8 x 4 mm 290 x 276,5 x 40,5 mm 2,0 kg 0,05 m²
Ce projecteur LED haute performance est conçu pour une utilisation en intérieur et en extérieur et
pour une installation xe.
17P028 Slim LED Strahler 170411.indd 13 11.04.2017 14:31:06

14
GMode d’emploi Projecteur LED compact
Illustration 1
L
N
N L
L
N
N L
C
C
B
< 3 m
90°
100°
180°
10 ± 5 sec. - 5 ± 1 min. 0 - 2000 LUX
B
A
B
A
B
Le projecteur doit être installé à une hauteur
inférieure à 3 m (illustration 1). Installation re-
commandée à une hauteur de 2,5 m pour les
modèles avec détecteur de mouvements.
Le projecteur ne doit pas être utilisé à d’autres
ns.
CONSIGNES DE SÉCURITÉ
1. L’installation et l’entretien du projecteur doivent être eectués par un professionnel habilité.
2. Les installations électriques doivent être eectuées dans le respect des consignes de sécurité
uniquement (pour l’Allemagne : VDE 0100).
3. Pour le raccordement, un câble certié VDE doit être utilisé (au minimum H05RN-F 3G1,0).
4. Le projecteur doit être relié à la terre de manière réglementaire.
5. Le projecteur ne doit pas être utilisé sans joint d’étanchéité monté de manière réglementaire !
6. Les projecteurs LED sont extrêmement clairs. Ne regardez jamais directement dans le faisceau.
7. Si le point d’étanchéité est endommagé, veuillez le remplacer par une pièce de rechange
Brennenstuhl d’origine avant d’utiliser le projecteur.
8. Si le cordon d’alimentation du projecteur ou le boîtier de raccordement sont endommagés, ils
doivent être remplacés par un professionnel habilité an d’éviter tout danger.
17P028 Slim LED Strahler 170411.indd 14 11.04.2017 14:31:06

15
Projecteur LED compact Mode d’emploi G
INSTALLATION ET BRANCHEMENT ÉLECTRIQUE
Support de maintien A, boîtier de raccordement B, détecteur de mouvements C
Illustration 2
L
N
N L
L
N
N L
C
C
B
< 3 m
90°
100°
180°
10 ± 5 sec. - 5 ± 1 min. 0 - 2000 LUX
B
A
B
A
B
L
N
N L
L
N
N L
C
C
B
< 3 m
90°
100°
180°
10 ± 5 sec. - 5 ± 1 min. 0 - 2000 LUX
B
A
B
A
B
Illustration 3
1. Avant de commencer l’installation, coupez l’alimentation en tension.
2. Installation : Le projecteur doit être installé idéalement sur le support mural.
3. Retirer le support de maintien du projecteur (illustration 2).
4. Marquez l’emplacement des trous de xation du support de maintien et percez les trous
correspondants dans le mur. Fixez le support au mur à l’aide de vis appropriées.
5. Ouvrez le boîtier de raccordement prémonté.
6. Faites passer le câble de raccordement par l’entrée de câbles pourvue d’un joint d’étanchéité
et raccordez-le au domino du projecteur conformément à l’illustration 3 (N = l bleu, = l
vert/jaune, L = l brun).
7. Assurez-vous que le serre-câble soit bien resserré pour éviter qu’une traction du câble de
raccordement ne soit possible.
8. Revissez le couvercle du boîtier de raccordement.Veillez à ce que le joint d’étanchéité soit bien
en place.
9. Fixez le projecteur sur le support de maintien.
10. Placez le projecteur dans la position choisie et serrez les vis.
17P028 Slim LED Strahler 170411.indd 15 11.04.2017 14:31:06

16
GMode d’emploi Projecteur LED compact
DESCRIPTION DU FONCTIONNEMENT
(uniquement pour les versions avec détecteur de mouvements)
Ce projecteur est équipé d’un capteur infrarouge. Il s’allume automatiquement si le capteur dé-
tecte des mouvements aux alentours.
Si possible, ne dirigez pas le détecteur de mouvements vers des bassins, des ventilations à air
chaud, des systèmes de climatisation ou des objets exposés à de fortes variations de température.
Évitez de diriger le détecteur de mouvements vers des arbres ou des buissons, ou vers des endroits
abritant souvent des animaux domestiques. Le détecteur de mouvements peut être pivoté hori-
zontalement vers la droite ou la gauche.
Lors de l’installation du projecteur, veillez à ce que le détecteur de mouvements soit le plus sen-
sible aux mouvements traversant son champ de détection et le moins sensible à ceux arrivant
directement sur l’appareil.
RÉGLAGE DU DÉTECTEUR DE MOUVEMENTS
Illustration 4
L
N
N L
L
N
N L
C
C
B
< 3 m
90°
100°
180°
10 ± 5 sec. - 5 ± 1 min. 0 - 2000 LUX
B
A
B
A
B
Tournez la protection du détecteur de mouve-
ments de 180° vers le bas ; deux régulateurs ap-
paraissent (voir illustration 4).
Réglage du temps (icône représentant
une horloge, à gauche) :
Ce régulateur vous permet de choisir une durée
d’éclairage de 10 secondes à 5 minutes environ,
après la détection du dernier mouvement. En
tournant le régulateur de temps dans le sens des
aiguilles d’une montre, l’intervalle de temps di-
minue. Dans le sens inverse des aiguilles d’une
montre, il augmente.
Réglage de l’éclairage (symboles du soleil et de la lune, à droite) :
Le réglage de l’éclairage détermine le degré de luminosité à partir duquel le capteur du projecteur
s’allume. La position () indique que le capteur fonctionne la journée et la nuit. En position (),
le capteur ne fonctionne que la nuit. Pour le réglage, attendez que votre environnement atteigne
la luminosité ambiante souhaitée. Tournez complètement le régulateur d’ajustement de l’éclai-
rage sur le symbole (). Tournez lentement le régulateur vers le symbole () jusqu’à ce que le
projecteur s’allume suite à un mouvement.
Le projecteur s’allumera dorénavant lorsqu’il détectera un mouvement, à partir du degré de lumi-
nosité conguré.
Détecteur de mouvements : capteur infrarouge passif
Secteur de capture : jusqu’à 12 m/90° (à l’horizontale)
Durée de fonctionnement : de 10 secondes environ à 5 minutes
Luminosité ambiante : 0 – 2 000 lux
17P028 Slim LED Strahler 170411.indd 16 11.04.2017 14:31:07

17
Projecteur LED compact Mode d’emploi G
MAINTENANCE
Attention : Le projecteur ne contient aucun composant nécessitant un entretien.
Le système d’éclairage à LED de ce projecteur doit exclusivement être remplacé par
le fabricant ou l’un de ses techniciens agréés ou toute autre personne compétente
habilitée.
N’ouvrez jamais le projecteur si la che d’alimentation est raccordée à une prise secteur.
Attention : Danger de mort par électrocution !
NETTOYAGE
N’utilisez aucun solvant, produit de nettoyage abrasif ou autres produits similaires. Pour le
nettoyage, utilisez uniquement un chion sec ou légèrement humide.
MISE AU REBUT
Les appareils électriques doivent être mis au rebut conformément aux normes
environnementales !
Les appareils électriques ne doivent pas être mis dans les ordures ménagères !
Selonladirectiveeuropéenne2012/19/CE relativeauxappareilsélectriques etélectroniques
usagés, les appareils électriques doivent être collectés séparément et recyclés de manière
respectueuse de l’environnement.
Pour connaître les solutions de mise au rebut d’un appareil usagé, adressez-vous à votre
administration locale ou communale.
Adresses
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1 – 3 · D-72074 Tübingen
H. Brennenstuhl S.A.S.
4 rue de Bruxelles ∙ F-67170 Bernolsheim
lectra-t ag
Blegistrasse 13 · CH-6340 Baar
www.brennenstuhl.com
17P028 Slim LED Strahler 170411.indd 17 11.04.2017 14:31:07

18
MGebruiksaanwijzing
Slim LED-Straler
L DN 2810 FL DE 3925 L DN 2810 FL PIR DE 3925
L DN 5630 FL DE 3925 L DN 5630 FL PIR DE 3925
L DN 9850 FL DE 3925 L DN 9850 FL PIR DE 3925
Attentie: Lees voor de montage van de Straler deze gebruiksaanwijzing
alstublieft aandachtig door en bewaar hem vervolgens goed!
TECHNISCHE GEGEVENS
Beschermingsgraad: I
Beschermingsklasse: IP 54
Nominale spanning: 230 V~ 50/60 Hz
Vermogensfactor: > 0.9
Type: Vermogen: Stroom: Bewe-
gings-
sensor:
Afmetingen be-
schermingsplaat: Afmetingen: Gewicht: max. gepro-
jecteerd
oppervlak:
L DN 2810 FL
DE 3925 10W (28 x 0,36W) 0,045 A nee 124,2 x 90,2 x 4 mm 136 x 146,5 x 40,5 mm 0,43 kg 0,01 m²
L DN 2810 FL
PIR DE 3925 10W (28 x 0,36W) 0,045 A ja 124,2 x 90,2 x 4 mm 166 x 146,5 x 42,5 mm 0,49 kg 0,01 m²
L DN 5630 FL
DE 3925 30W (56 x 0,5W) 0,13 A nee 201,6 x 146,6 x 4 mm 202 x 231 x 35 mm 1,25 kg 0,03 m²
L DN 5630 FL
PIR DE 3925 30W (56 x 0,5W) 0,13 A ja 201,6 x 146,6 x 4 mm 252 x 231 x 40,5 mm 1,37 kg 0,03 m²
L DN 9850 FL
DE 3925 50W (98 x 0,5W) 0,22 A nee 250,8 x 185,8 x 4 mm 235 x 276,5 x 40 mm 1,92 kg 0,05 m²
L DN 9850 FL
PIR DE 3925 50W (98 x 0,5W) 0,22 A ja 250,8 x 185,8 x 4 mm 290 x 276,5 x 40,5 mm 2,0 kg 0,05 m²
Deze high-performance LED-Straler is geschikt voor verlichtingsdoeleinden voor binnen en bui-
ten en ontworpen voor vaste montage.
17P028 Slim LED Strahler 170411.indd 18 11.04.2017 14:31:07

19
Slim LED-Straler Gebruiksaanwijzing M
Afb. 1
L
N
N L
L
N
N L
C
C
B
< 3 m
90°
100°
180°
10 ± 5 sec. - 5 ± 1 min. 0 - 2000 LUX
B
A
B
A
B
De straler dient op een hoogte onder 3 m
gemonteerd te worden (Afb. 1). Aanbevolen
montagehoogte voor modellen met bewe-
gingsmelder 2,5 m.
De straler mag niet voor andere doeleinden
ingezet worden.
VEILIGHEIDSINSTRUCTIE
1. De installatie en het onderhoud van de straler dienen door een erkende vakman te gebeuren.
2. Elektriciteitsinstallaties mogen alleen worden uitgevoerd volgens de veiligheidsvoorschriften
(in Duitsland de wet VDE 0100).
3. Voor het aansluiten dient eenVDE-gecerticeerde aansluitkabel (minstens H05RN-F 3G1,0) ge-
bruikt te worden.
4. De straler dient correct geaard te worden.
5. De straler mag niet gebruikt worden zonder dat alle afdichtingsringen juist bevestigd zijn!
6. LED-Stralers zijn extreem helder. Alstublieft nooit direct in het licht kijken.
7. Een beschadigde beschermingsplaat dient voor verder gebruik van de straler door een origi-
nele Brennenstuhl beschermingsplaat vervangen te worden.
8. Indien de aansluitkabel voor de netspanning van de straler of de aansluitdoos beschadigd
wordt, dient hij door een erkende vakman vervangen worden, om blootstelling aan gevaren
te voorkomen.
17P028 Slim LED Strahler 170411.indd 19 11.04.2017 14:31:07

20
MGebruiksaanwijzing Slim LED-Straler
MONTAGE EN AANSLUITING OP DE STROOMVOORZIENING
Bevestigingsbeugel A, aansluitdoos B, bewegingsmelder C
Afb. 2
L
N
N L
L
N
N L
C
C
B
< 3 m
90°
100°
180°
10 ± 5 sec. - 5 ± 1 min. 0 - 2000 LUX
B
A
B
A
B
L
N
N L
L
N
N L
C
C
B
< 3 m
90°
100°
180°
10 ± 5 sec. - 5 ± 1 min. 0 - 2000 LUX
B
A
B
A
B
Afb. 3
1. Schakel vóór het installeren altijd de stroomvoorziening uit.
2. Montage-positie: De straler dient in de ideale situatie met de wandhouder bevestigd worden.
3. Neem de bevestigingsbeugel van de straler (Afb. 2).
4. Markeer de positie van de boorgaten voor de bevestiging van de bevestigingsbeugels en boor
de overeenkomstige gaten in de muur. Bevestig de beugel op de wand met behulp van ge-
schikte schroeven.
5. Open de voorgemonteerde aansluitdoos.
6. Voer de aansluitkabel door de van een afdichting voorziene kabel-ingang en sluit deze aan
overeenkomstig Afb. 3 op de stekkerdoos (N=blauwe kabel, = groen/gele kabel, L = bruine
kabel).
7. Vergewis u ervan dat de aansluitkabel voldoende door de trekontlasting heen bevestigd wordt.
8. Schroef het deksel weer op de aansluitdoos. Controleer de correcte plaats van de afdichting.
9. Bevestig de straler op de bevestigingsbeugel.
10. Zet de lamp in de gewenste positie en draai de schroeven vast.
17P028 Slim LED Strahler 170411.indd 20 11.04.2017 14:31:07
