Brune B 125 User manual

B 125
Gebrauchsanweisung
Instructions for Use
Mode d'emploi
CE e ~

Deutsch
Spannung und Typ: siehe Typenschild an der
Unterseite des Gerätes.
Beschreibung Bild 1
a Gehäuseoberteil
b Füllöffnung
C Wasserverteiler
d Filtermatte
e Filterhalter
f Schalterknopf
g Anzeigefenster
h Lüfterflügel
Schwimmerstab
(Wasserstandsanzeige)
k Pumpe
I Wasserbehälter
m Motoreinheit
Bild 2
Deckel aufklappen, Oberteil abheben.
Bild 3
Pumpenschlauch abnehmen, Filterhalter herausneh-
men.
Bild 4
Filter entfernen.
Bild 5
Filter einlegen und einhaken.
Bild 6
Motorteil herausnehmen.
Bild 7
Pumpe öffnen.
Wirkungsweise
Der Luftbefeuchter arbeitet nach dem Verdunsterprin-
zip. Es gelangen also keine Wassertröpfchen
in die
Raumluft.
Ebenso werden Kalk, Mineralien und Staub zurückge-
halten.
Der Einsatz empfiehlt sich besonders während der
Heizsaison.
Wenn kalte Luft erwärmt wird, sinkt die relative Luft-
feuchtigkeit.
Zu trockene Luft läßt die Atemwege austrocknen und
Hals- und Nasenbeschwerden können die Folge sein.
Die Verdunstleistung regelt sich automatisch entspre-
chend der
im Raum herrschenden relativen Luft-
feuchte.
Bei geringer Luftfeuchte wird viel Wasser verdunstet.
Bei gestiegener Luftfeuchte geht die Verdunstleistung
zurück; eine Überfeuchtung (Tropenluft) kann deshalb
nicht eintreten.
Um die beste Wirkung zu erzielen,
soll der Luftbefeuchter
im Dauerbetrieb 24 Stunden
am Tag laufen.
,fl
Achtungl
Vor Inbetriebnahme folgendes beachten:
1. Gehäuseoberteil gemäß Gebrauchsanweisung
(Bild
1, Teil a) abnehmen.
2. Transportsicherungsschrauben Teil 1, 2 und 3 ent-
fernen.
Inbetriebnahme
• Das Gerät auf einer ebenen Fläche abstellen. Der
Abstand
zu Einrichtungsgegenständen oder Wän-
den sollte mindestens 1 m betragen.
• Deckel oder Füllöffnung aufklappen und dann
Gehäuseoberteil abnehmen (Bild
2).
• Neuen oder ausgetrockneten Filter allseitig lang-
sam übergießen,
am besten mit einer kleinen
Gießkanne -bis dieser vollständig benetzt ist.
Frischwasser einfüllen bis
max. an die Unterkante
des Filters.
• Gehäuseoberteil mit geschlossenem Deckel (b)
so
aufsetzen, daß es einrastet.
• Falls notwendig, Wasser über die Füllöffnung
nachgießen, bis Anzeige
auf" 1" steht.
• Gerät durch Druck auf den Knopf (f) einschalten.
• Wasser nachfüllen, wenn Anzeige absinkt.
Wichtig!
Vor jeder Arbeit am Gerät Netzstecker
ziehen!
Motorteil niemals mit Wasser
in
Berührung bringen.
Lediglich die Pumpe mit Schlauch darf
in Wasser eingetaucht werden.
Pflege des Gerätes
Bei Dauerbetrieb sollte der Luftbefeuchter einmal pro
Woche gereinigt werden.
• Netzstecker ziehen!
• Deckel der Füllöffnung aufklappen und Oberteil ab-
nehmen.
• Pumpenschlauch vom Filtergestell ziehen und Ge-
stell mit Filter herausheben (Bild 3).
• Restwasser ausgießen.
• Reinigung mit handelsüblichem Mittel und einer
Bürste. Bei starker Verkalkung verwenden Sie bitte

ein kesselsteinlösendes Mittel. Anschließend Teile
gründlich mit klarem Wasser spülen. Der Filter soll-
te nicht gereinigt werden. Motorteil nur mit feuch-
tem Tuch reinigen! Zusammensetzen
in umgekehr-
ter Reihenfolge.
Neben dieser Reinigung empfiehlt es sich, alle 2-3
Tage das Restwasser wegzuschütten und den Was-
serbehälter neu
zu füllen. Gleichzeitig prüfen Sie bit-
te, ob
an der Wasserteilungsrinne die Löcher frei von
Verunreinigungen sind.
Gegebenenfalls diese mit einem spitzen Gegenstand
frei machen. Der Wasserstand ist täglich
zu kontrol-
lieren. Gegebenenfalls frisches Wasser nachfüllen.
Gluckernde Geräusche sind ebenfalls Zeichen von
zu
geringem Wasserstand.
Filterwechsel
Wenn das Gerät im Dauerbetrieb läuft, sollte der Fil-
ter mindestens alle 10 Wochen gewechselt werden.
Der Zeitraum hängt von der Härte des Wassers und
von der Verschmutzung der angesaugten Luft
ab.
Alte Filter können unangenehm riechen. Das Auswa-
schen der Filter bringt dabei keine Verbesserung.
Der Filter wird wie folgt gewechselt:
• Netzstecker ziehen!
• Oberteil abnehmen
• Alten Filter von der Halterung abnehmen und ent-
fernen (Bild 4).
• Neuen Filter einlegen und auf die Haken des Ge-
stells drücken (Bild
5).
• Neuen Filter anfeuchten (vgl. Abschnitt Inbetrieb-
nahme).
Ersatzfilter erhalten Sie über den Fachhandel oder
über unseren Kundendienst.
Jährliche Reinigung
Mindestens einmal im Jahr, am besten nach der Be-
endigung der Heizsaison, Gerät gründlich reinigen.
(vgl. Abschnitt Pflege
des Gerätes)
Zusätzlich
• Motorteil nach Abdrücken der Rastzunge aus der
Halterung ziehen (Bild
6). Nur mit feuchtem Tuch
reinigen!
• Pumpe öffnen (Bild
7) und mit feuchtem Tuch reini-
gen. Beim Zusammendrücken auf Markierung ach-
ten.
Schäden am Gerät oder
an der Zuleitung nur vom
Fachmann beheben lassen.
Bei Beschädigung der Netzanschlußleitung dieses
Gerätes, darf diese nur durch eine vom Hersteller be-
nannte Reparaturwerkstatt ersetzt werden, weil Spe-
zialwerkzeug erforderlich ist.
Bei Zugabe von Zusätzen zum Befeuchterwasser ist
ein gesundheitliches Risiko nicht auszuschließen.
Von der Verwendung dieser Zusätze wird daher ab-
geraten, es sei denn, sie werden vom Geräteherstel-
ler ausdrücklich empfohlen.
Wasserfrisch
Wir empfehlen gegen Geruchs- und Algenbildung
Wasserfrisch-flüssig. (Erhältlich in 1 Liter-Flaschen
und 5 Liter-Kanister)
English
Voltage and Type: See nameplate on the bot-
tom of the appliance.
Description Figure 1
a Cover
b Filling aperture
c Water distributor
d Filter mat
e Filter holder
fON/OFF switch
g Inspection window
h
Fan blade
i Float indicator for water level
k Pump
I Watertray
m Motor
Figure 2 Fold up lid, lift cover.
Figure 3 Detach pump hose, remove filter holder.
Figure 4 Remove filter
Figure 5 Insert filter and hook into place.
Figure 6 Remove motor element
Figure 7 Open pump
Method of operation
The humidifier operates on the evaporation principle.
This means that
no drops of water get into the room
air. Limestone, minerals and dust are likewise retar-
ded.
It is recommended that the appliance be used
especially during the heating season. When cold air
ist heated, the relative humidity becomes lower. Ex-
cessively dry air dries out the respiratory passages
and throat and nasal complaints can result.
The degree of evaporation ist automatically regulated
by the relative humidity prevailing
in the room. When
the humidity
is low, a great deal of water evaporates.
When the humidity rises, the degree of evaporation
is
reduced thus preventing an excessive humidification
(tropical atmosphere).
To obtain the best effect, the
humidfier B 125 should
be in continuous operation 24
hours a
day.
Attention!
Please observe the following before placing the appli-
an ce into operation.
1. Take off housing top part according to instructions
for use (figure
7, part a).
2. Remove transport security screws part 1, 2 and 3.

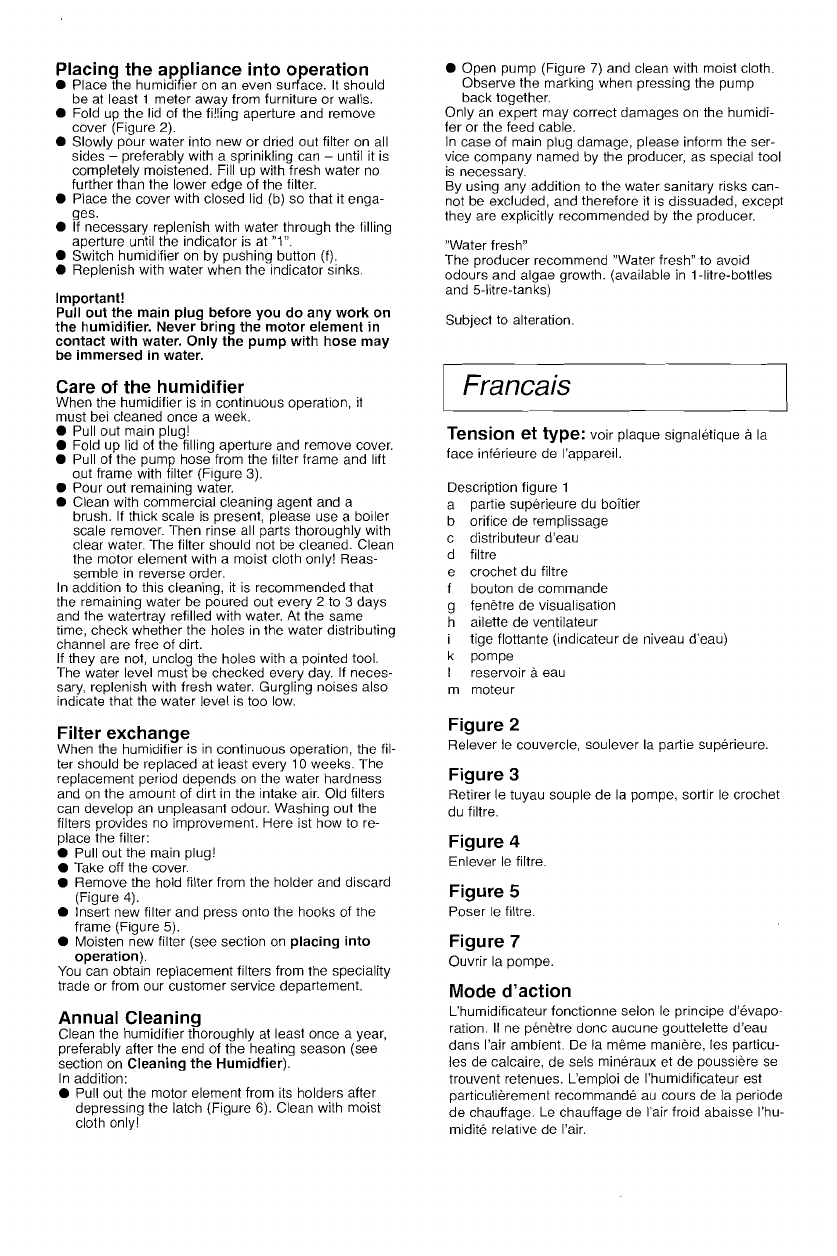

Placing the appliance into operation
• Place the humidilier on an even surface. It should
be at least 1 meter away from furniture or walls.
• Fold
up the lid of the fi'!ing aperture and remove
cover (Figure 2).
• Slowly pour water into new or dried out filter on all
sides -preferably with a sprinikling can -until it
is
completely moistened. Fill up with fresh water no
further than the lower edge of the filter.
• Place the cover with closed
lid (b) so that it enga-
ges.
•
If necessary replenish with water through the filling
aperture until the indicator
is at "1 ".
• Switch humidifier on by pushing button (f).
• Replenish with water when the indicator sinks.
Important!
Pull out the main plug before you do any work on
the humidifier. Never bring the motor element in
contact with water. Only the pump with hose may
be immersed in water.
Care of the humidifier
When the humidifier is in continuous operation, it
must bei
c1eaned once a week.
• Pull out main plug!
• Fold up
lid of the filling aperture and remove cover.
• Pull of the pump hose from the filter frame and lift
o.ut frame with filter (Figure 3).
• Pour out remaining water.
• Clean with commercial cleaning agent and a
brush.
If thick scale is present, please use a boiler
scale remover. Then rinse all parts thoroughly with
clear water. The filter should not
be c1eaned. Clean
the motor element with a moist cloth only! Reas-
semble
in reverse order.
In addition to this cleaning, it is recommended that
the remaining water be poured out every 2 to 3 days
and the watertray refilled with water. At the same
time, check whether the holes
in the water distributing
channel are free of dirt.
If they are not, unclog the holes with a pointed tool.
The water level must
be checked every day. If neces-
sary, replenish with fresh water. Gurgling noises also
indicate that the water level
is too low.
Filter exchange
When the humidifier is in continuous operation, the fil-
ter should be replaced at least every 10 weeks. The
replacement period depends
on the water hardness
and
on the amount of dirt in the intake air. Old filters
can develop an unpleasant odour. Washing out the
filters provides
no improvement. Here ist how to re-
place the filter:
• Pull out the main plug'
• Take off the cover.
• Remove the hold filter from the holder and discard
(Figure
4).
• Insert new filter and press onto the hooks of the
frame (Figure 5).
• Moisten new filter (see section
on placing into
operation).
You can obtain replacement filters from the speciality
Irade or from our customer service departement.
Annual Cleaning
Clean the humidifier thoroughly at least once a year,
preferably after the end of the heating season (see
section on Cleaning
the Humidfier).
In addition:
• Pull out the motor element from
its holders after
depressing the latch (Figure
6). Clean with moist
cloth only!
• Open pump (Figure
7) and clean with moist cloth.
Observe the marking when pressing the pump
back together.
Only
an expert may correct damages on the humidi-
fer or the feed cable.
In case of main plug damage, please inform the ser-
vice company named by the producer,
as special tool
is necessary.
By using any addition
to the water sanitary risks can-
not be excluded, and therefore it
is dissuaded, except
they are expiicitly recommended
by the producer.
"Water fresh"
The producer recommend "Water fresh" to avoid
odours and algae growth. (available
in Hitre-bottles
and 5-litre-tanks)
Subject
to alteration.
Francais
Tension et type: voir plaque signaletique EI. la
face inferieure de I'appareil.
Description figure 1
a partie superieure
du boftier
b orifice de remplissage
c distributeur d'eau
d filtre
e crochet du filtre
f bouton de commande
9 fenetre de visualisation
hailette de ventilateur
i tige flottante (indicateur de niveau d'eau)
k pompe
I reservoir
EI. eau
m moteur
Figure 2
Relever le couvercle, soulever la partie superieure.
Figure 3
Retirer le tuyau soupie de la pompe, sortir le crochet
du filtre.
Figure 4
Enlever le filtre.
Figure 5
Poser le filtre.
Figure 7
Ouvrir la pompe.
Mode d'action
L'humidificateur fonctionne selon le principe d'evapo-
ration.
11 ne penetre donc aucune gouttelette d'eau
dans I'air ambient. De la meme maniere, les particu-
les de calcaire, de sels mineraux et de poussiere
se
trouvent retenues. L'emploi de I'humidificateur est
particulierement recommande
au cours de la periode
de chauffage.
Le chauffage de I'air froid abaisse I'hu-
midite relative de I'air.

Oe I'air trop sec desseche les voies respiratoires, ce
qui peut determiner une gene
au niveau de la gorge
et du nez.
La puissance d'evaporation se regle automatique-
ment
en fonction de I'humidite relative qui regne dans
la piece.
Si celle-ci est faible,
il y a une forte evaporation. Oes
que I'humidite s'est elevee, la puissance d'evaporati-
on se diminue;
il est donc impossible que I'air ne de-
vienne trop humide (air tropical). Afin d'obtenir
le
meilleur resultat, faire fonctionner I'humidificateur en
permancence 24 Ileures sur
24.
3
Attention!
Veuillez respecter les consignes suivantes avant la
mise
en service.
1. Enlever la partie superieure du boitier de I'appareil
conformement
au mode d'emploi (fig. 1, alinea a).
2. Retire les vis de securite mises en place pour le
transport et correspondant aux reperes
1, 2 et 3.
Mise en service
• Poser \'appareil sur une surface plane. Respecter
un espacement de 1 m au minimum par rapport
aux meubles
ou aux murs.
• Relever le couvercle de I'orifice de remplissage,
puis enlever la partie superieure
du boTtier (fig. 2).
• Arroser lentement le nouveau filtre
ou le filtre des-
seche sur taute sa surface, de preference
ill'aide
d'un petit arrosoir -jusqu'a ce que le filtre soit en-
tierement mouille. Remplir de I'eau fra/che au
maximum jusqu'au bord inferieur
du filtre.
• Placer la partie superieure
du ba/tier, couvercle
ferme (b), de maniere ill'encliqueter.
•
Si necessaire, ajouter de I'eau en la versant dans
I'orifice de remplissage jusqu'au repere
«1", figu-
rant sur I'indicateur.
• Brancher I'appareil et appuyer sur
le bouton (f).
• Ajouter de I'eau
si I'indicateur s'abaisse.
Attention:
Avant de commencer tout Iravail sur I'appareil,
sortir obligatoirement la fiche de raccordement au
reseau.
Ne
mettez ja mais le moteur au conlact de I'eau.
Seulement la pompe equipee du tuyau sou pie
doil etre plongee dans I'eau.
Entretien de I'appareil
Si vous utilisez I'humidificateur en permanence, le
nettoyer une fois par semaine.
• Sortir la fiche de raccordement
au reseau.
• Relever le couvercle
de I'orifice de remplissage et
retirer la partie superieure.
• Tirer sur
le tuyau soupie pour le separer du sup-
port du filtre et soulever le support avec san filtre
(fig.3).
• Jeter I'eau residuelle.
• Nettoyer avec un proudit du commerce et une
brosse. Si
le depot de calcaire est important, utili-
ser un detartrant. Rincer ensuite soigneusement
les diverses parties
ill'eau c\aire. Ne pas nettoyer
le filtre. La partie moteur ne doit etre nettoyee qU'a
I'aide d'un chiffon humide. Remettre
en place les
divers elements
en procedant selon I'ordre inverse.
En outre, il est recommande de jeter I'eau residuelle
taus les 2 a 3 jours et de remplir le reservoir avec de
I'eau fra/che. Veuillez egalement verifier que les orifi-
ces menages dans la rigole
du distributeur d'eau ne
sont pas bauches.
Les deboucher
au cas echeant, ill'aide d'un objet
pointu. Controler
le niveau d'eau quotidiennement.
Ajouter de I'eau
si necessaire. Les glouglous signent
un niveau d'eau insuffisant.
Remplacement du filtre
Si I'humidificateur fonctionne en permanence, il con-
vient de changer le filtre
au moins toutes les 10 se-
maines. C'est dependant de la durete de I'eau ainsi
que de I'impurete de I'air aspire. Taus les filtres sont
susceptibles de degager des odeurs peu agreables.
Le lavage du filtre n'apporte pas d'amelioration. Le
remplacement du filtre s'effectue de la maniere sui-
vante:
• Sortir la fiche de raccordement
au reseau.
• Enlever la partie superieure.
• Extraire
le vieux filtre de sa fixation et le jeter
(fig.4).
• Installer le nouveau filtre et appuyer sur les cro-
chets
du support (fig. 5).
• Mouiller
le nouveau filtre (v. rubrique <,Mise en
service» ).
Vous pouvez vous procurer le filtre de remplacement
dans les commerces specialises ou aupres de notre
Service Apres-Vente.
Nettoyage annuel
Nettoyer I'appareil en profondeur au moins une fois
par
an, de preference apres la periode de cllauffage
(v. rubrique «Entretien de I'appareil»).
Oe plus:
• Sortir la partie moteur de la fixation apres avoir ap-
puye sur les languettes d'encliquetage (fig. 6). Net-
toyer uniquement
ill'aide d'un chiffon humide.
• Ouvrir la pampe (fig. 7) et nettoyer
ill'aide d'un
chiffon humide. Observer
\es reperes avant d'ap-
puyer pour assembler.
Recourir
il un specialiste pour remedier il taute
deterioration de I'appareil ou
du cordon.
En cas de deterioration il la fiche de raccordemt iI
faut necessairement d'informer le service apres vente
autorise par le producteur.
En ajoutant des additions un risque sanitaire ne pas
exclurer.
11 est dissuade de I'utiliser, sauf le produc-
teur le recommande explicitement.
"Wasserfrisch"-Produits ä ajouter ä
I'eau
Le producteur recommande "Wasserfrisch" pour evi-
ter des odeures et formations d'algues. (En vente
il
1-litre bouteilies et 5-litre-bidons)

1
9
23

4 5
6 7

Luftbefeuchtl.lng Proklima GmbH
Schwarzacher Straße 13
0-74858
Aglasterhausen
E-Mail:
[email protected]
www.brune.info
Tel.: [phone] -Fax: [phone]
