MANUALE D’INSTALLAZIONE
FA70230CB
AUTOMAZIONE PER CANCELLI A BATTENTE

Pag.
2
2- Codice manuale:
FA00094-IT
FA00094-IT - ver.
3
3- 01/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
ATTENZIONE!
importanti istruzioni per la sicurezza delle persone:
LEGGERE ATTENTAMENTE!
Pericolo di schiacciamento mani
Pericolo parti in tensione
Divieto di transito durante la manovra
Pericolo di schiacciamento piedi
PREMESSA
• ILPRODOTTO DEVE ESSERE DESTINATO SOLO ALL’USO PER IL QUALE ÈSTATO
ESPRESSAMENTE STUDIATO. OGNI ALTRO USO ÈDA CONSIDERARSI PERICOLOSO.
CAME S.P.A NON ÈRESPONSABILE PER EVENTUALI DANNI CAUSATI DA USI
IMPROPRI, ERRONEI ED IRRAGIONEVOLI • CONSERVARE QUESTE AVVERTENZE
ASSIEME AI MANUALI DI INSTALLAZIONE ED’USO DEI COMPONENTI L’IMPIANTO DI
AUTOMAZIONE
.
PRIMA DELL’INSTALLAZIONE
(VERIFICA DELL’ESISTENTE: NEL CASO DI VALUTAZIONE NEGATIVA, NON PROCEDERE
PRIMA DI AVER OTTEMPERATO AGLI OBBLIGHI DI MESSA IN SICUREZZA)
• CONTROLLARE CHE LA PARTE DA AUTOMATIZZARE SIA IN BUONO STATO MECCANICO,
CHE SIA BILANCIATA EIN ASSE, ECHE SI APRA ESI CHIUDA CORRETTAMENTE.
VERIFICARE CHE SIANO PRESENTI ADEGUATI FERMI MECCANICI • SEL’AUTOMAZIONE
DEVE ESSERE INSTALLATA AUN’ALTEZZA INFERIORE AI 2,5 MDAL PAVIMENTO ODA
ALTRO LIVELLO DI ACCESSO, VERIFICARE LA NECESSITÀ DI EVENTUALI PROTEZIONI
E/OAVVERTIMENTI • QUALORA VI SIANO APERTURE PEDONALI RICAVATE NELLE
ANTE DA AUTOMATIZZARE, CI DEVE ESSERE UN SISTEMA DI BLOCCO DELLA LORO
APERTURA DURANTE IL MOVIMENTO • ASSICURARSI CHE L’APERTURA DELL’ANTA
AUTOMATIZZATA NON CAUSI SITUAZIONI DI INTRAPPOLAMENTO CON LE PARTI FISSE
CIRCOSTANTI • NON MONTARE L’AUTOMAZIONE ROVESCIATA OSU ELEMENTI CHE
POTREBBERO PIEGARSI. SENECESSARIO, AGGIUNGERE ADEGUATI RINFORZI AI PUNTI
DI FISSAGGIO • NON INSTALLARE SU ANTE NON IN PIANO • CONTROLLARE CHE
EVENTUALI DISPOSITIVI DI IRRIGAZIONE NON POSSANO BAGNARE L’AUTOMAZIONE
DAL BASSO VERSO L’ALTO • VERIFICARE CHE IL RANGE DI TEMPERATURA INDICATO
SULL’AUTOMAZIONE SIA ADATTO AL LUOGO DI INSTALLAZIONE • SEGUIRE TUTTE
LE ISTRUZIONI POICHÉ UN’ERRATA INSTALLAZIONE PUÒ CAUSARE GRAVI LESIONI •
PER LA SICUREZZA DELLE PERSONE ÈIMPORTANTE SEGUIRE QUESTE ISTRUZIONI.
CONSERVARE QUESTE ISTRUZIONI.
INSTALLAZIONE
• SEGNALARE EDELIMITARE ADEGUATAMENTE TUTTO IL CANTIERE PER EVITARE
INCAUTI ACCESSI ALL’AREA DI LAVORO AI NON ADDETTI, SPECIALMENTE MINORI E
BAMBINI • FARE ATTENZIONE NEL MANEGGIARE AUTOMAZIONI CON PESO SUPERIORE
AI 20 KG. NEL CASO, PREMUNIRSI DI STRUMENTI PER LA MOVIMENTAZIONE IN
SICUREZZA • TUTTI ICOMANDI DI APERTURA (PULSANTI, SELETTORI ACHIAVE,
LETTORI MAGNETICI, ETC.) DEVONO ESSERE INSTALLATI AD ALMENO 1,85 MDAL
PERIMETRO DELL’AREA DI MANOVRA DEL CANCELLO, OPPURE DOVE NON POSSANO
ESSERE RAGGIUNTI DALL’ESTERNO ATTRAVERSO IL CANCELLO. INOLTRE ICOMANDI
DIRETTI (APULSANTE, ASFIORAMENTO, ETC.) DEVONO ESSERE INSTALLATI A
UN’ALTEZZA MINIMA DI 1,5 MENON DEVONO ESSERE ACCESSIBILI AL PUBBLICO
• TUTTI ICOMANDI IN MODALITÀ AZIONE MANTENUTA, DEVONO ESSERE POSTI IN
LUOGHI DAI QUALI SIANO VISIBILI LE ANTE IN MOVIMENTO ELE RELATIVE AREE DI
TRANSITO OMANOVRA • APPLICARE, OVE MANCASSE, UN’ETICHETTA PERMANENTE
CHE INDICHI LA POSIZIONE DEL DISPOSITIVO DI SBLOCCO • PRIMA DELLA
CONSEGNA ALL’UTENTE, VERIFICARE LA CONFORMITÀ DELL’IMPIANTO ALLA NORMA
EN 12453 (PROVE D’IMPATTO), ASSICURARSI CHE L’AUTOMAZIONE SIA STATA
REGOLATA ADEGUATAMENTE ECHE IDISPOSITIVI DI SICUREZZA, PROTEZIONE ELO
SBLOCCO MANUALE FUNZIONINO CORRETTAMENTE • APPLICARE OVE NECESSARIO
EIN POSIZIONE CHIARAMENTE VISIBILE ISIMBOLI DI AVVERTIMENTO (ES. TARGA
CANCELLO)
ISTRUZIONI ERACCOMANDAZIONI PARTICOLARI PER GLI UTENTI
• TENERE LIBERE DA INGOMBRI EPULITE LE AREE DI MANOVRA DEL CANCELLO.
CONTROLLARE CHE NON VI SIA VEGETAZIONE NEL RAGGIO D’AZIONE DELLE
FOTOCELLULE ECHE NON VI SIANO OSTACOLI SUL RAGGIO D’AZIONE DELL’AUTOMAZIONE
• NON PERMETTERE AI BAMBINI DI GIOCARE CON IDISPOSITIVI DI COMANDO FISSI,
ODI SOSTARE NELL’AREA DI MANOVRA DEL CANCELLO. TENETE FUORI DALLA LORO
PORTATA IDISPOSITIVI DI COMANDO ADISTANZA (TRASMETTITORI) OQUALSIASI ALTRO
DISPOSITIVO DI COMANDO, PER EVITARE CHE L’AUTOMAZIONE POSSA ESSERE AZIONATA
INVOLONTARIAMENTE • L’APPARECCHIO PUÒ ESSERE UTILIZZATO DA BAMBINI DI ETÀ
NON INFERIORE A8 ANNI EDA PERSONE CON RIDOTTE CAPACITÀ FISICHE, SENSORIALI
OMENTALI, OPRIVE DI ESPERIENZA ODELLA NECESSARIA CONOSCENZA, PURCHÉ
SOTTO SORVEGLIANZA OPPURE DOPO CHE LE STESSE ABBIANO RICEVUTO ISTRUZIONI
RELATIVE ALL’USO SICURO DELL’APPARECCHIO EALLA COMPRENSIONE DEI PERICOLI
AD ESSO INERENTI. I BAMBINI NON DEVONO GIOCARE CON L’APPARECCHIO. LA
PULIZIA ELA MANUTENZIONE DESTINATA AD ESSERE EFFETTUATA DALL’UTILIZZATORE
NON DEVE ESSERE EFFETTUATA DA BAMBINI SENZA SORVEGLIANZA • CONTROLLARE
FREQUENTEMENTE L’IMPIANTO, PER VERIFICARE EVENTUALI ANOMALIE ESEGNI DI
USURA ODANNI ALLE STRUTTURE MOBILI, AI COMPONENTI DELL’AUTOMAZIONE, A
TUTTI IPUNTI EDISPOSITIVI DI FISSAGGIO, AI CAVI EALLE CONNESSIONI ACCESSIBILI.
TENERE LUBRIFICATI EPULITI IPUNTI DI SNODO (CERNIERE) EDI ATTRITO (GUIDE DI
SCORRIMENTO) • ESEGUIRE ICONTROLLI FUNZIONALI AFOTOCELLULE EBORDI
SENSIBILI OGNI SEI MESI. PER CONTROLLARE CHE LE FOTOCELLULE FUNZIONINO,
PASSARE UN OGGETTO DAVANTI DURANTE LA CHIUSURA; SE L’AUTOMAZIONE INVERTE
IL SENSO DI MARCIA OSI BLOCCA, LE FOTOCELLULE FUNZIONANO CORRETTAMENTE.
QUESTA ÈL’UNICA OPERAZIONE DI MANUTENZIONE CHE VA FATTA CON L’AUTOMAZIONE
IN TENSIONE. ASSICURARE UNA COSTANTE PULIZIA DEI VETRINI DELLE FOTOCELLULE
(UTILIZZARE UN PANNO LEGGERMENTE INUMIDITO CON ACQUA; NON UTILIZZARE
SOLVENTI OALTRI PRODOTTI CHIMICI CHE POTREBBERO ROVINARE IDISPOSITIVI) •
NEL CASO SI RENDANO NECESSARIE RIPARAZIONI OMODIFICHE ALLE REGOLAZIONI
DELL’IMPIANTO, SBLOCCARE L’AUTOMAZIONE ENON UTILIZZARLA FINO AL RIPRISTINO
DELLE CONDIZIONI DI SICUREZZA • TOGLIERE L’ALIMENTAZIONE ELETTRICA PRIMA
DI SBLOCCARE L’AUTOMAZIONE PER APERTURE MANUALI EPRIMA DI UNA QUALSIASI
ALTRA OPERAZIONE, PER EVITARE POSSIBILI SITUAZIONI DI PERICOLO. CONSULTARE
LE ISTRUZIONI • SEIL CAVO DI ALIMENTAZIONE ÈDANNEGGIATO, ESSO DEVE ESSERE
SOSTITUITO DAL COSTRUTTORE ODAL SUO SERVIZIO DI ASSISTENZA TECNICA O
COMUNQUE DA UNA PERSONA CON QUALIFICA SIMILARE, IN MODO DA PREVENIRE
OGNI RISCHIO • È FATTO DIVIETO ALL’UTENTE DI ESEGUIRE OPERAZIONI NON
ESPRESSAMENTE ALUI RICHIESTE EINDICATE NEI MANUALI. PER LE RIPARAZIONI, LE
MODIFICHE ALLE REGOLAZIONI EPER LE MANUTENZIONI STRAORDINARIE, RIVOLGERSI
ALL’ASSISTENZA TECNICA • ANNOTARE L’ESECUZIONE DELLE VERIFICHE SUL
REGISTRO DELLE MANUTENZIONI PERIODICHE.
ULTERIORI ERACCOMANDAZIONI PARTICOLARI PER TUTTI
•
EVITARE DI OPERARE IN PROSSIMITÀ DELLE CERNIERE ODEGLI ORGANI MECCANICI
IN MOVIMENTO • NON ENTRARE NEL RAGGIO DI AZIONE DELL’AUTOMAZIONE IN
MOVIMENTO • NON OPPORSI AL MOTO DELL’AUTOMAZIONE POICHÉ POTREBBE
CAUSARE SITUAZIONI DI PERICOLO • FARE SEMPRE ECOMUNQUE PARTICOLARE
ATTENZIONE AI PUNTI PERICOLOSI CHE DOVRANNO ESSERE SEGNALATI DA APPOSITI
PITTOGRAMMI E/OSTRISCE GIALLO-NERE • DURANTE L’UTILIZZO DI UN SELETTORE O
DI UN COMANDO IN MODALITÀ AZIONE MANTENUTA, CONTROLLARE CONTINUAMENTE
CHE NON CI SIANO PERSONE NEL RAGGIO D’AZIONE DELLE PARTI IN MOVIMENTO,
FINO AL RILASCIO DEL COMANDO • ILCANCELLO PUÒ MUOVERSI IN OGNI MOMENTO
SENZA PREAVVISO • TOGLIERE SEMPRE L’ALIMENTAZIONE ELETTRICA DURANTE LE
OPERAZIONI DI PULIZIA ODI MANUTENZIONE
.

200 235
230
0
50
100
150
200
250
300
350
1 1,25 1,5 1,75 2 2,25 2,5 2,75
Pag.
3
3- Codice manuale:
FA00094-IT
FA00094-IT - ver.
3
3- 01/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
DESCRIZIONE
Automazione irreversibile completa di scheda elettronica e braccio di trasmissione snodato per cancelli a battente fino a 2,3 m per anta.
Destinazione d'uso
L’automazione è stata progettata per motorizzare cancelli a battente a uso residenziale o condominiale.
Ogni installazione e uso diormi da quanto indicato nel seguente manuale sono da considerarsi vietate.
Limiti d’impiego
LEGENDA
Questo simbolo indica parti da leggere con attenzione.
⚠ Questo simbolo indica parti riguardanti la sicurezza.
☞ Questo simbolo indica cosa comunicare all’utente.

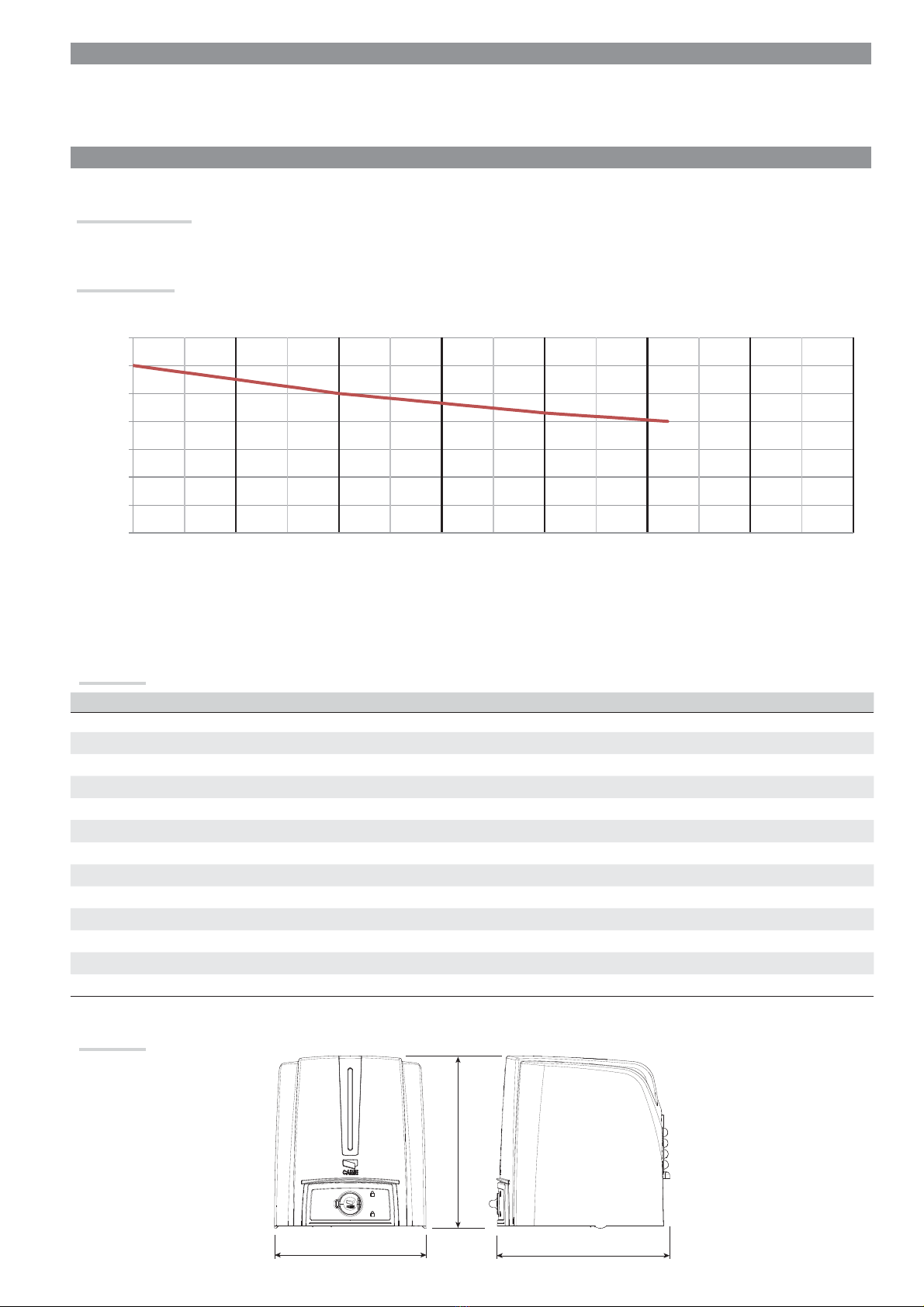

Dati tecnici
Tipo FA70230CB
Grado di protezione (IP) 54
Alimentazione (V - 50/60 Hz) 230 AC
Alimentazione motore (V - 50/60 Hz) 230 AC
Consumo in stand-by (W) 5,5
Potenza (W) 160
Coppia (Nm) 180 max
Tempo di apertura a 90° (s) 15
Intermittenza/Lavoro (%) 30
Temperatura di esercizio (°C) -20 ÷ +55
Termoprotezione motore (°C) 150
Classe di isolamento I
Condensatore (μF) 10
Peso (kg) 12,7
Dimensioni
(mm)
Peso anta (kg)
Lunghezza anta (m)
⚠Nei cancelli a battente è sempre consigliata l’installazione di una elettroserratura, allo scopo di assicurare un’adabile chiusura.

Pag.
4
4- Codice manuale:
FA00094-IT
FA00094-IT - ver.
3
3- 01/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso

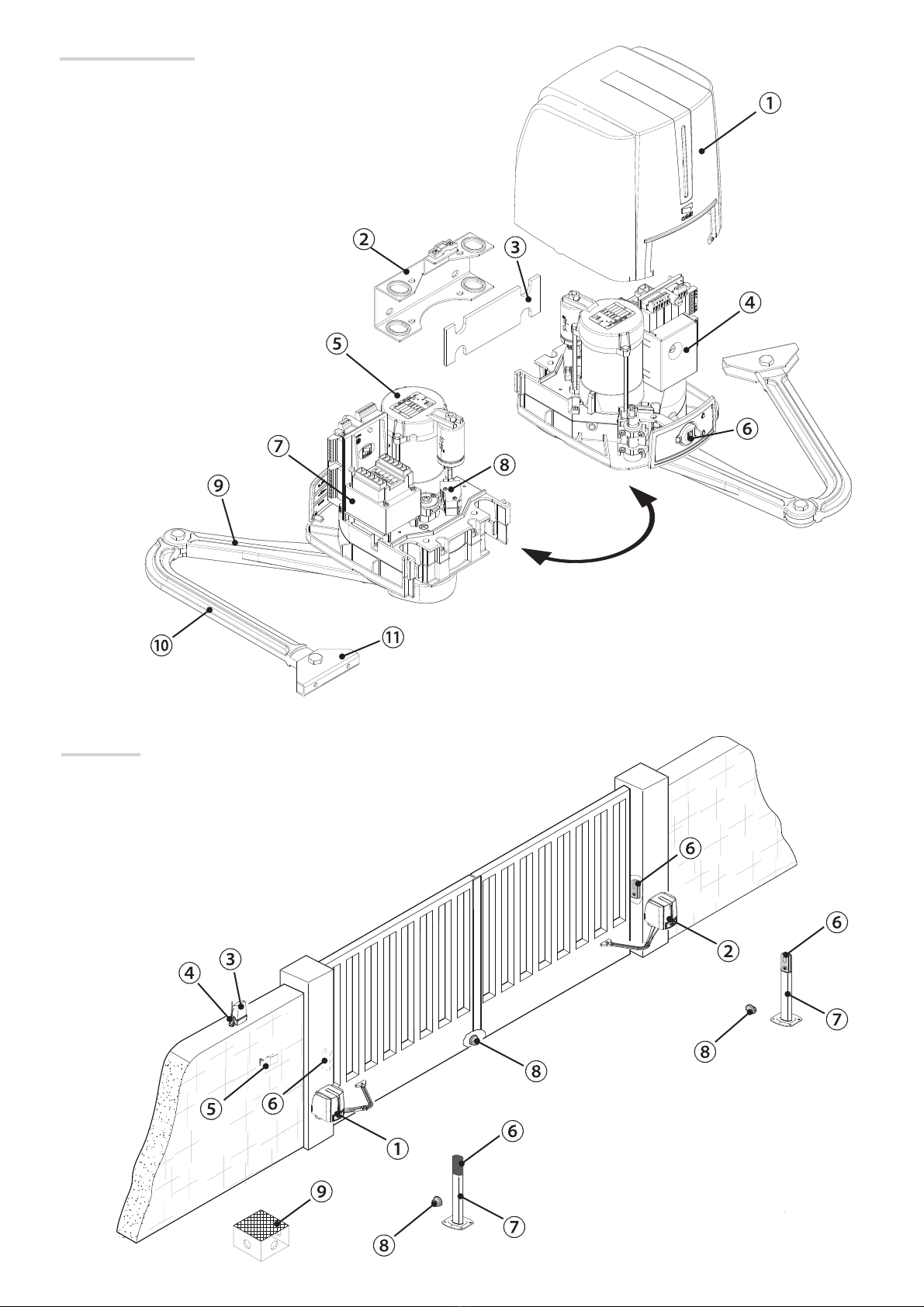

Descrizione delle parti
1. Coperchio
2. Staa pilastro
3. Spessore in gomma
4. Scheda elettronica
5. Motoriduttore
6. Sportello di sblocco
7. Trasformatore
8. Finecorsa
9. Braccio di trasmissione
10. Braccio condotto
11. Staa cancello
Impianto tipo
1. Automazione
2. Motoriduttore
3. Lampeggiatore
4. Antenna
5. Dispositivo di comando
6. Fotocellule
7. Colonnina per fotocellule
8. Battuta di arresto
9. Pozzetto di derivazione

Pag.
5
5- Codice manuale:
FA00094-IT
FA00094-IT - ver.
3
3- 01/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso

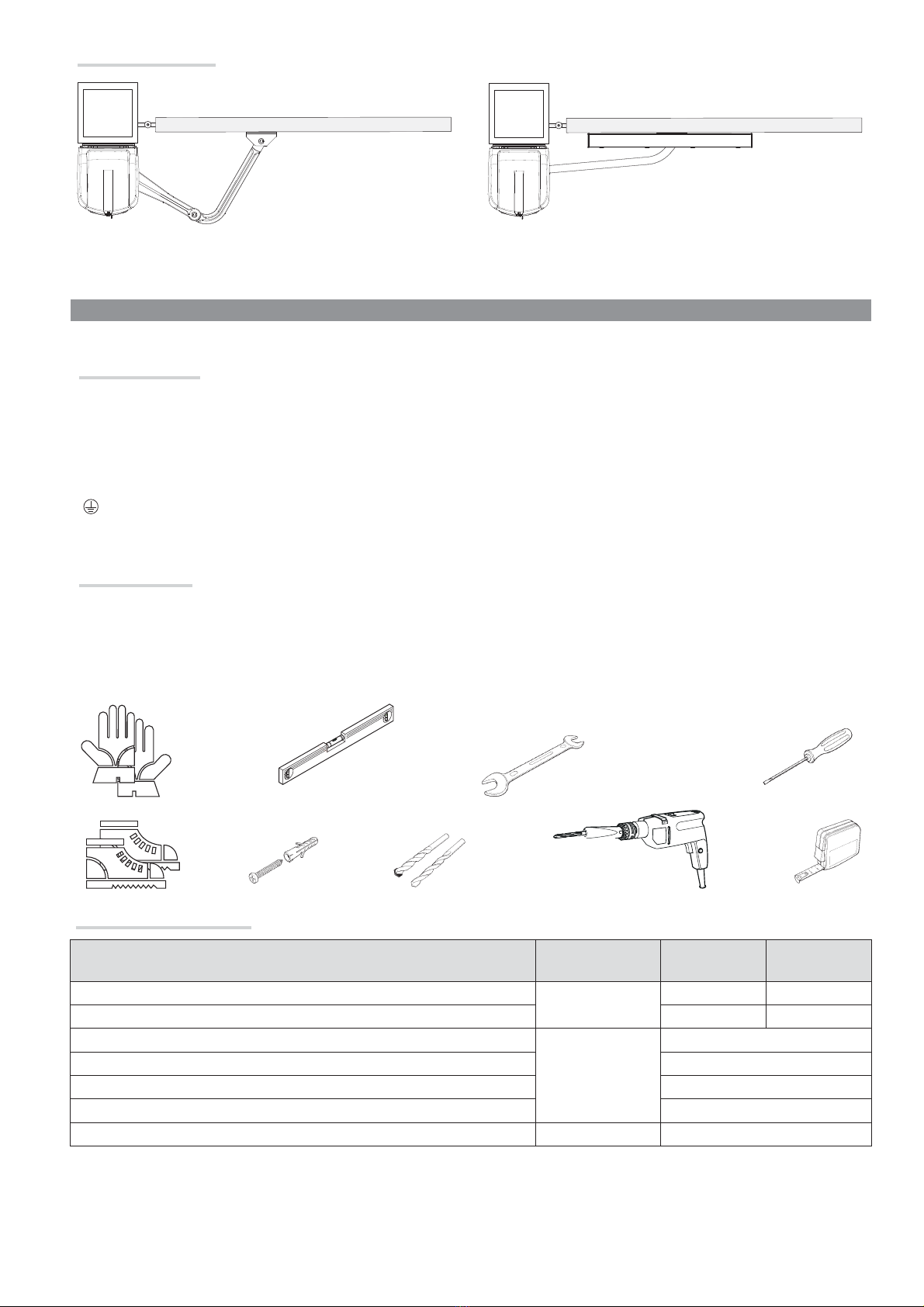

Esempi di applicazione
Applicazione con braccio di trasmissione snodato (standard). Applicazione con braccio di trasmissione dritto e guida di scorrimento
(STYLO-BD).
Tipi di cavi e spessori minimi
Collegamento Tipo cavo Lunghezza cavo
1 < 15 m
Lunghezza cavo
15 < 30 m
Alimentazione quadro comando 230 V AC H05RN-F 3G x 1,5 mm23G x 2,5 mm2
Alimentazione motore 230 V AC 4G x 1,5 mm24G x 2,5 mm2
Lampeggiatore
FROR CEI 20-22
CEI EN
50267-2-1
2 x 0,5 mm2
Trasmettitori fotocellule 2 x 0,5 mm2
Ricevitori fotocellule 4 x 0,5 mm2
Dispositivi di comando e di sicurezza 2 x 0,5 mm2
Antenna RG58 max 10 m
Qualora i cavi abbiano lunghezza diversa rispetto a quanto previsto in tabella, si determini la sezione dei cavi sulla base dell’eettivo assorbimento
dei dispositivi collegati e secondo le prescrizioni indicate dalla normativa CEI EN 60204-1.
Per i collegamenti che prevedano più carichi sulla stessa linea (sequenziali), il dimensionamento a tabella deve essere riconsiderato sulla base
degli assorbimenti e delle distanze eettivi. Per i collegamenti di prodotti non contemplati in questo manuale fa fede la documentazione allegata ai
prodotti stessi.
INDICAZIONI GENERALI PER L'INSTALLAZIONE
⚠L’installazione deve essere effettuata da personale qualificato ed esperto e nel pieno rispetto delle normative vigenti.
Verifiche preliminari
⚠Prima di procedere all’installazione è necessario:
• verificare che la struttura del cancello sia adeguatamente robusta, le cerniere siano efficienti e che non vi siano attriti tra parti fisse e mobili;
• se non presenti le battute di arresto, o non installabili, utilizzare i fermi meccanici forniti;
• verificare che il punto di fissaggio del motoriduttore sia in una zona protetta da urti e che la superficie di fissaggio sia solida;
• prevedere nella rete di alimentazione e conformemente alle regole di installazione, un adeguato dispositivo di disconnessione onnipolare, che
consenta la disconnessione completa nelle condizioni della categoria di sovratensione III (ovvero con una distanza maggiore di 3 mm tra i contatti);
• verificare che le eventuali connessioni interne al contenitore (eseguite per la continuità del circuito di protezione) siano provviste di isolamento
supplementare rispetto ad altre parti conduttrici interne;
• predisporre adeguate tubazioni e canaline per il passaggio dei cavi elettrici garantendone la protezione contro il danneggiamento meccanico.
Attrezzi e materiali
Assicurarsi di avere tutti gli strumenti e il materiale necessario per effettuare l’installazione nella massima sicurezza e secondo le normative
vigenti. In figura alcuni esempi di attrezzatura per l’installatore.

173
94
40
120
100
60
18
AB
120 min
C MAX
47,5
310 max
200 min
Pag.
6
6- Codice manuale:
FA00094-IT
FA00094-IT - ver.
3
3- 01/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
INSTALLAZIONE
⚠Le seguenti illustrazioni sono solo esempi, in quanto lo spazio per il fissaggio del motoriduttore e degli accessori varia a seconda degli
ingombri. Spetta all’installatore scegliere la soluzione più adatta.
I disegni si riferiscono all’automazione installata a sinistra. L’installazione del motoriduttore a destra è simmetrica.
Posa dei tubi corrugati
Predisporre i tubi corrugati necessari per i collegamenti provenienti dal pozzetto di derivazione.
Il numero di tubi dipende dal tipo di impianto e dagli accessori previsti.
È necessario predisporre 2 tubi corrugati dove viene installata l’automazione.

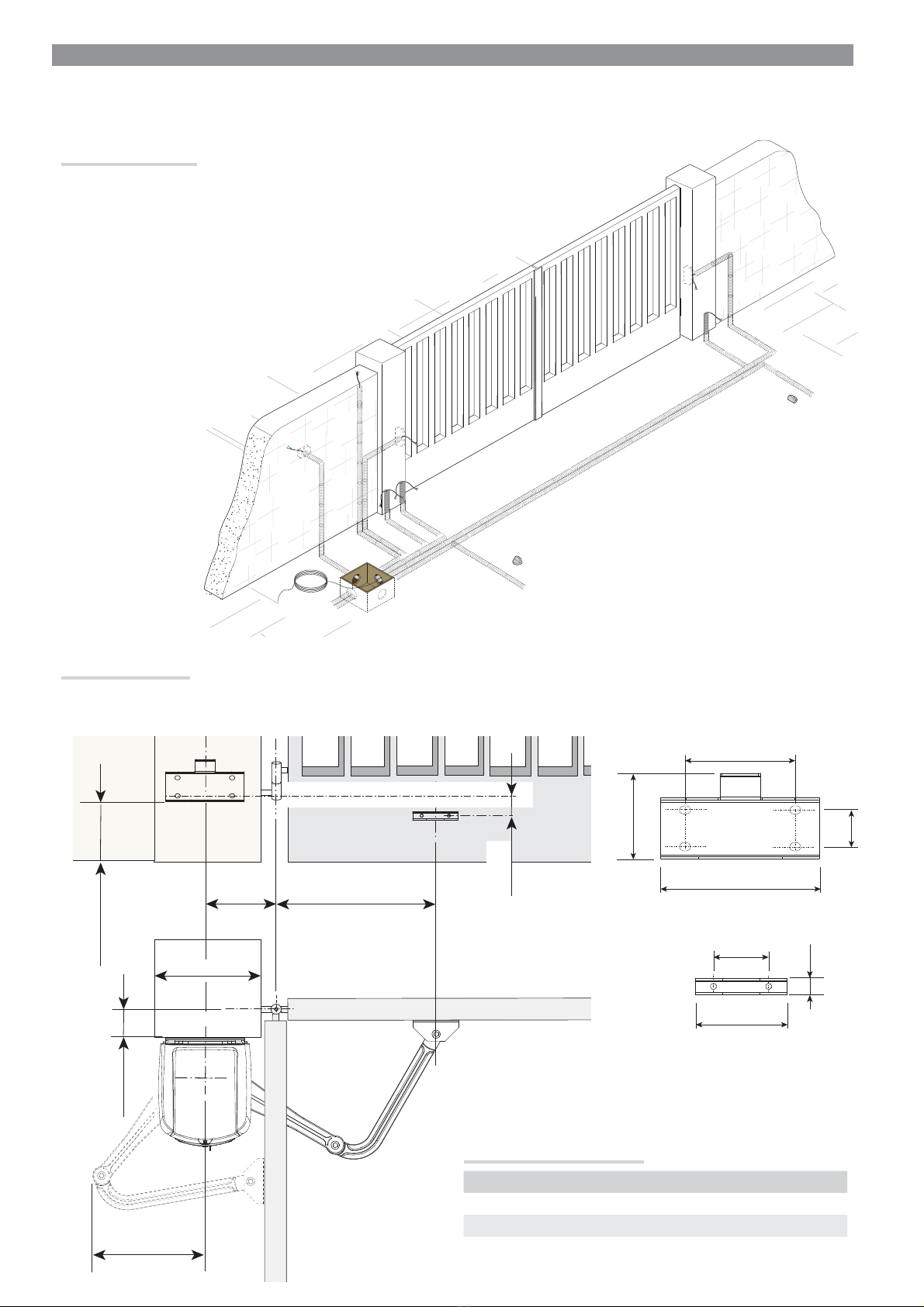

Fissaggio delle staffe
Determinare il punto di fissaggio della staffa cancello e ricavare il punto di fissaggio della staffa pilastro, rispettando le quote riportate nel disegno
e nella tabella.
Dimensioni applicazione (mm)
Apertura anta (°) A C MAX B
90° 140 0 ÷ 200 420
90° 160÷180 200 380
110° 200÷220 0 ÷ 50 400

Pag.
7
7- Codice manuale:
FA00094-IT
FA00094-IT - ver.
3
3- 01/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
Segnare i punti di fissaggio della staffa pilastro e della staffa cancello. Le misure di interasse dei fori delle staffe sono indicate nel paragrafo
dimensioni.
Forare i punti di fissaggio, inserire i tasselli o utilizzare degli inserti adeguati per la tenuta delle staffe.
I disegni sono indicativi, spetta all’installatore scegliere la soluzione più adatta a seconda del tipo e spessore dell’anta.
Prima di installare l’automazione, rimuovere il coperchio nel seguente modo:.
- aprire il tappo di protezione del sportello di sblocco, inserire la chiave trilobata nella serratura e girarla in senso antiorario ().
- aprire lo sportello e svitare la vite che fissa il coperchio al motoriduttore ().
- sollevare il coperchio tirando leggermente ai lati e sfilare la staffa pilastro dal motoriduttore ().
Fissare le staffe con viti adeguate.
Inserire lo spessore in gomma nella staffa pilastro.
Predisporre i cavi elettrici necessari ai collegamenti passandoli attraverso i passacavi e bloccandoli al cavallotto della staffa pilastro.

Ø10,5x39 UNI 5739
M10x14
Ø 12
UNI 6593
Ø 6 UNI 5739
M6x10
Pag.
8
8- Codice manuale:
FA00094-IT
FA00094-IT - ver.
3
3- 01/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
Fissaggio dell’automazione
Inserire il motoriduttore nella staffa pilastro e fissarlo con le viti e i dadi.
Inserire la spina nel foro dell’albero motoriduttore.
Fissare il braccio di trasmissione all’albero con la rondella per albero lento e la vite.
Fissare il braccio condotto al braccio di trasmissione con il perno, la vite e la rondella.

UNI 5739
M6x10
UNI 6593
Ø 6
UNI 6592
Ø 12
Ø 12
Pag.
9
9- Codice manuale:
FA00094-IT
FA00094-IT - ver.
3
3- 01/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
Determinazione dei punti di finecorsa
Se nell’impianto sono presenti delle battute di arresto sia in apertura che in chiusura, non è necessario regolare i finecorsa.
In caso contrario, procedere con la regolazione.
Sbloccare il motoriduttore (vedi SBLOCCO DEL MOTORIDUTTORE), fissare il braccio condotto alla staffa cancello come indicato nel disegno.
Microinterruttori
Camma superiore
Camma inferiore
Vite di fissaggio della camma inferiore
Viti di fissaggio della camma superiore

Pag.
10
10 - Codice manuale:
FA00094-IT
FA00094-IT - ver.
3
3- 01/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
Automazione installata a sinistra.
Automazione installata a destra.
Portare l’anta in chiusura, ruotare la camma superiore in senso anti-orario fino all’attivazione del micro. Fissare la
camma con le viti laterali.
Portare l’anta in apertura (max 110°), ruotare la camma superiore in senso anti-orario fino all’attivazione del
micro. Fissare la camma con le viti laterali.
Con il motoriduttore sbloccato e con l’anta in apertura (max 110°), ruotare la camma inferiore in senso orario fino
all’attivazione del micro. Fissare la camma con la vite centrale.
Con il motoriduttore sbloccato e con l’anta in chiusura, ruotare la camma inferiore in senso orario fino all’attivazione
del micro. Fissare la camma con la vite centrale.

Pag.
11
11 - Codice manuale:
FA00094-IT
FA00094-IT - ver.
3
3- 01/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
COLLEGAMENTI ELETTRICI E PROGRAMMAZIONE
⚠Attenzione! Prima di intervenire sul quadro comando, togliere la tensione di linea e, se presenti, scollegare le batterie.
Tutte le connessioni sono protette da fusibili rapidi.
FUSIBILI ZF1
- Linea 5 A-F
- Accessori 3,15 A-F
- Scheda 315 mA-F

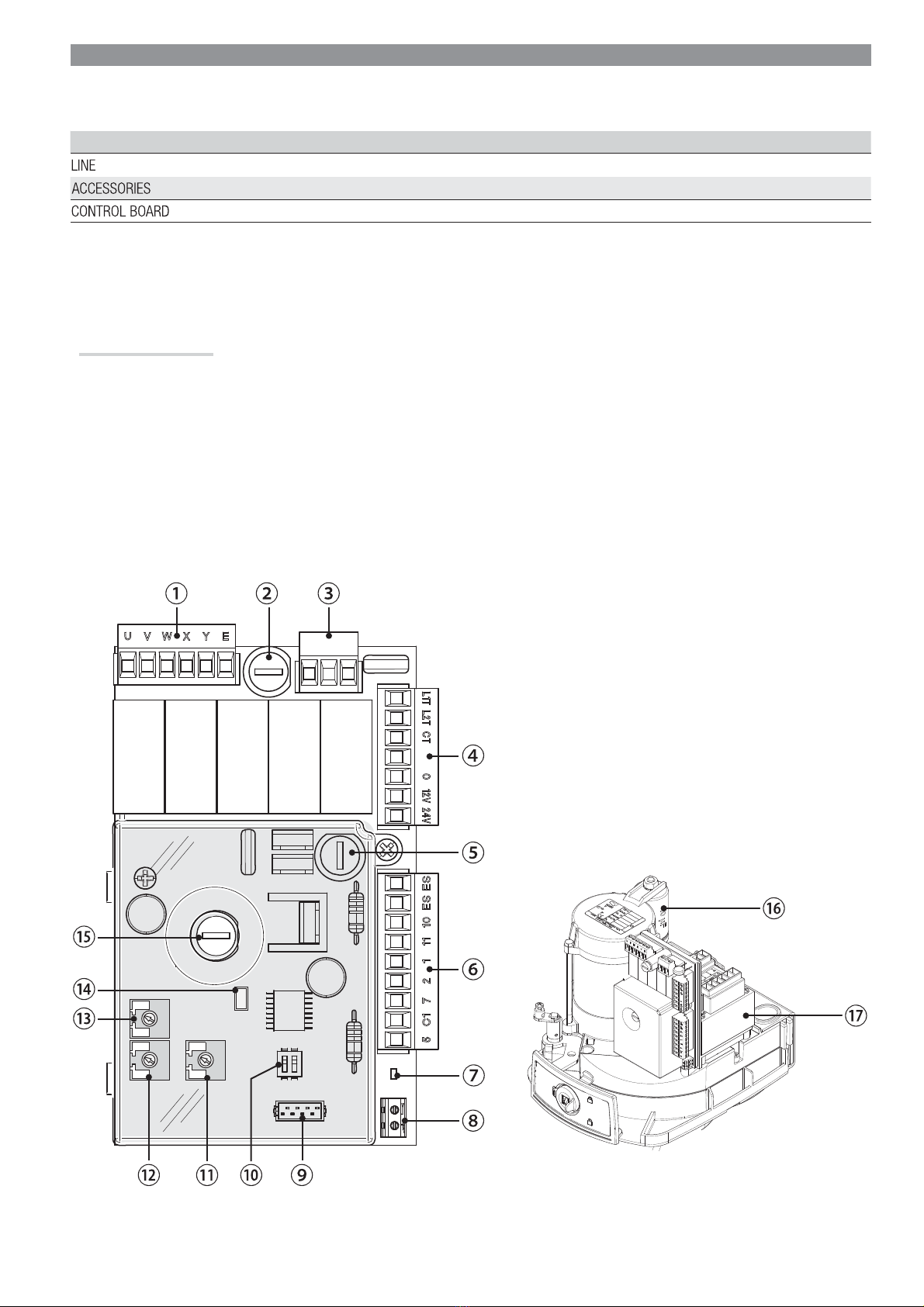

Descrizione delle parti
1. Morsettiera per motoriduttori
2. Fusibile di linea
3. Morsettiera per alimentazione
4. Morsettiera per trasformatore
5. Fusibile scheda
6. Morsettiera per dispositivi di comando e sicurezza
7. LED di segnalazione
8. Morsettiera per antenna
9. Connettore scheda AF
10. DIP
11. Trimmer ACT
12. Trimmer OP. TIME
13. Trimmer DELAY 2M
14. Tasto di programmazione
15. Fusibile accessori
16. Condensatore
17. Trasformatore

L2T L1T
1 2 3 4
0 12 24
Arancione
Viola
Blu
Bianco
Rosso
Nero
+
-
Pag.
12
12 - Codice manuale:
FA00094-IT
FA00094-IT - ver.
3
3- 01/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso

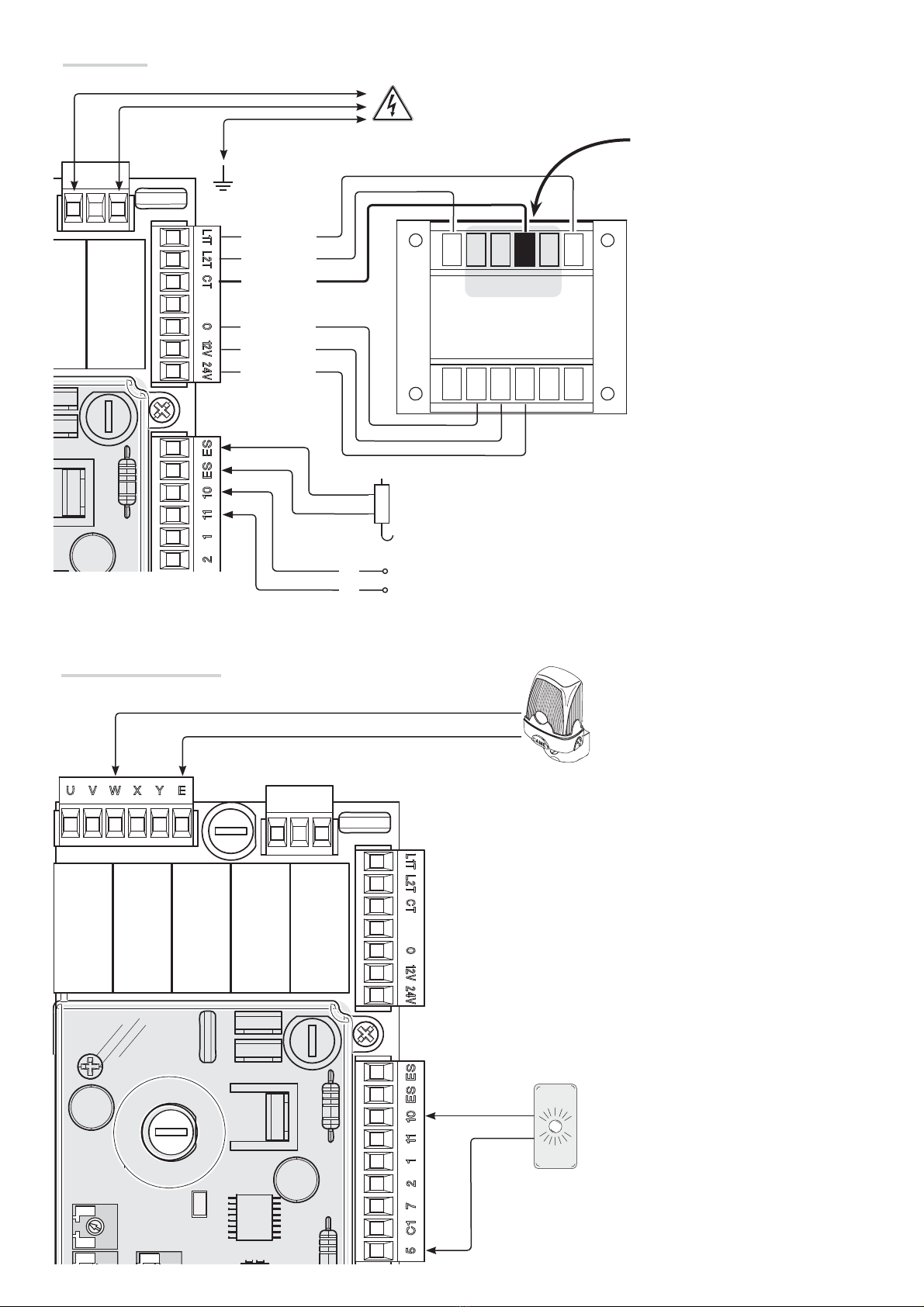

Alimentazione
Dispositivi di segnalazione
230 V AC 50/60 Hz
Uscita alimentazione accessori 24 V AC.
Potenza: max 20 W.
Uscita collegamento lampeggiante
(Portata contatto: 230 V AC - 25 W max).
Lampeggia durante le fasi di apertura e
chiusura del cancello.
Uscita segnalazione cancello aperto
(Portata contatto: 24 V AC - 3 W max).
Segnala la posizione del cancello aperto, si
spegne quando il cancello è chiuso.
Per variare la coppia motore,
spostare il faston indicato su una
delle 4 posizioni; da 1 (min) a 4 (max).
Collegamento elettroserratura a 12 V AC - max 15 W.

FA70230CBFA70230
FA70230FA70230CB
Pag.
13
13 - Codice manuale:
FA00094-IT
FA00094-IT - ver.
3
3- 01/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso

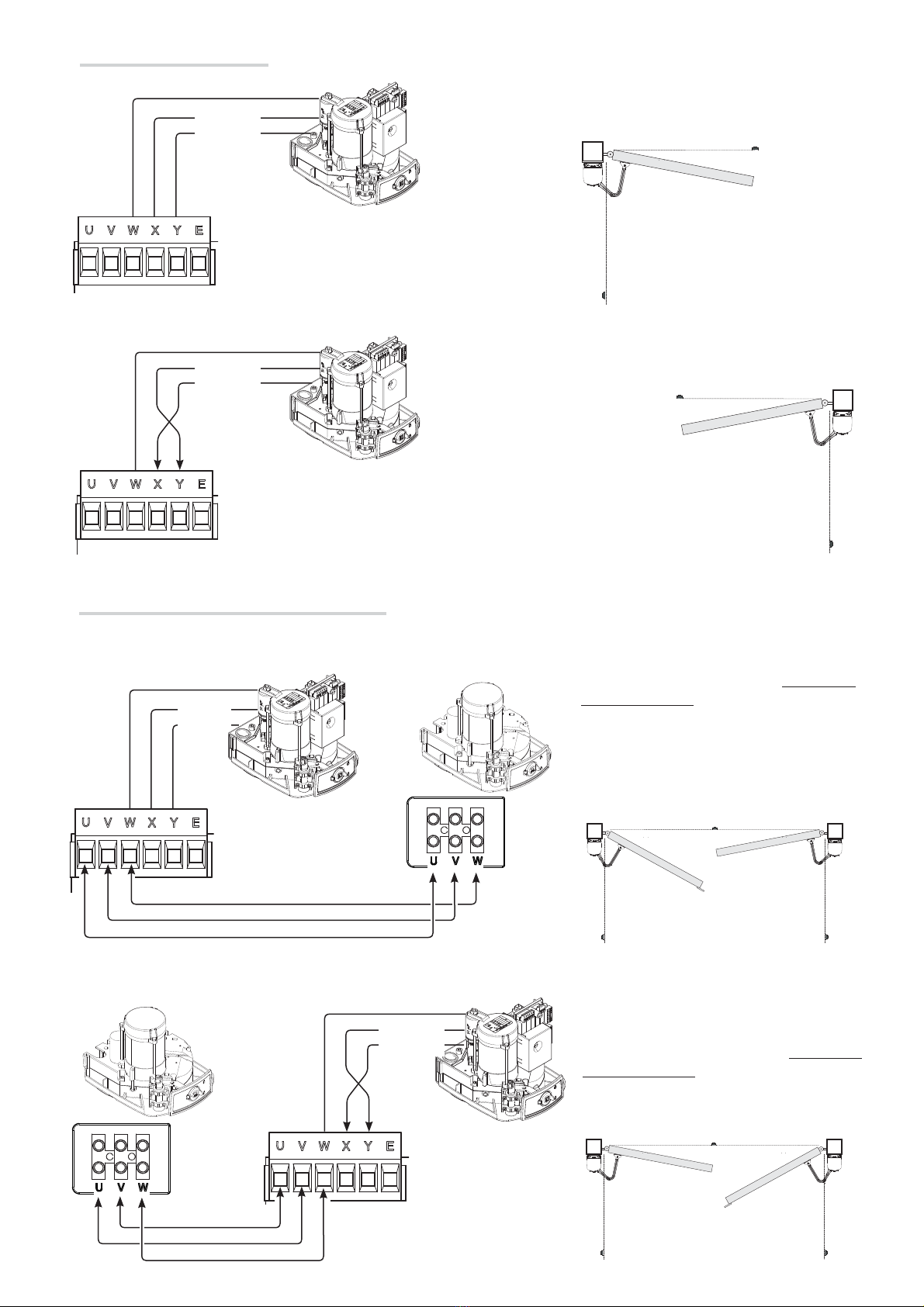

Collegamento dell’automazione
Collegamento dell’automazione e del motoriduttore
Collegamenti elettrici:
automazione installata a destra (vista interna).
Collegamenti elettrici:
automazione installata a sinistra (vista interna).
(Predisposizione di default)
Collegamenti elettrici:
automazione installata a sinistra e motoriduttore
installato a destra (vista interna) con automazione
ritardata in chiusura.
(Predisposizione di default)
Bianco
Rosso
Collegamenti elettrici:
automazione installata a destra e motoriduttore
installato a sinistra (vista interna) con automazione
ritardata in chiusura.
Bianco
Rosso
Bianco
Rosso
Bianco
Rosso

./ # .#
RX TX
DIR DELTA-S
AF
RX TX
DELTA
Pag.
14
14 - Codice manuale:
FA00094-IT
FA00094-IT - ver.
3
3- 01/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso

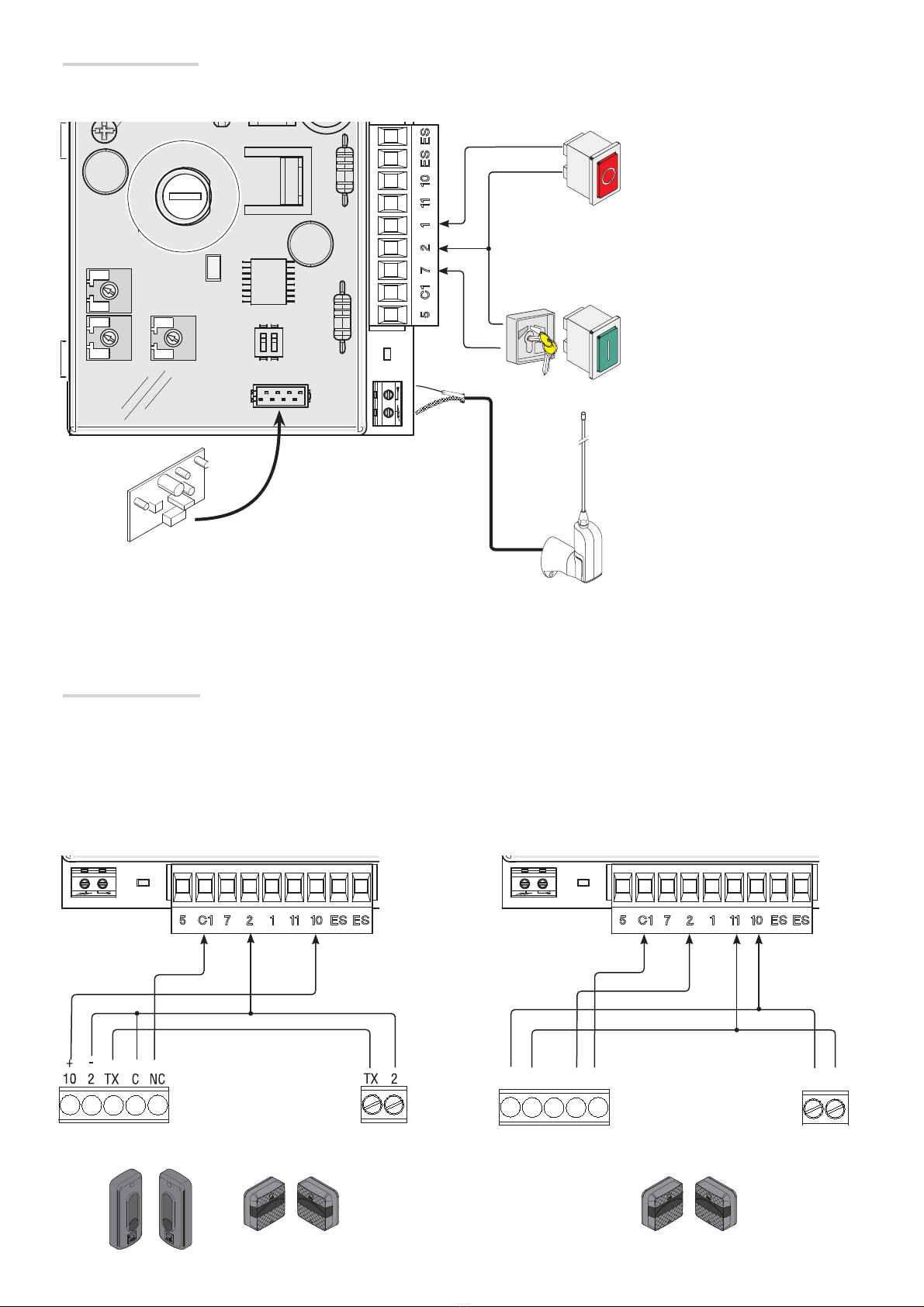

Dispositivi di comando
⚠Prima di inserire la scheda AF, è OBBLIGATORIO TOGLIERE LA TENSIONE DI LINEA.
Inserire la scheda AF per comandare l’automazione con un trasmettitore.
Pulsante di stop (contatto NC).
Permette l’arresto del cancello con
l’esclusione della chiusura automatica.
Per riprendere il movimento premere il
pulsante di comando o altro dispositivo
di comando.
Se non utilizzato, cortocircuitare il
contatto 1-2.
Funzione APRE-STOP-CHIUDE-STOP
(sequenziale) / APRE-CHIUDE-
INVERSIONE (passo-passo) da
dispositivo di comando (contatto NO).
Vedi DIP 2.
Antenna con cavo RG58.
Dispositivi di sicurezza
C1 (NC), ingresso per dispositivi di sicurezza tipo fotocellule, conformi alle normative EN 12978.
Riapertura durante la chiusura. In fase di chiusura delle ante, l’apertura del contatto provoca l’inversione del movimento fino alla completa apertura.
Se non utilizzato, cortocircuitare il contatto 2-C1.

+A.C.T.-
+OP.TIME- +DELAY 2M-
ON
OFF
Pag.
15
15 - Codice manuale:
FA00094-IT
FA00094-IT - ver.
3
3- 01/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso

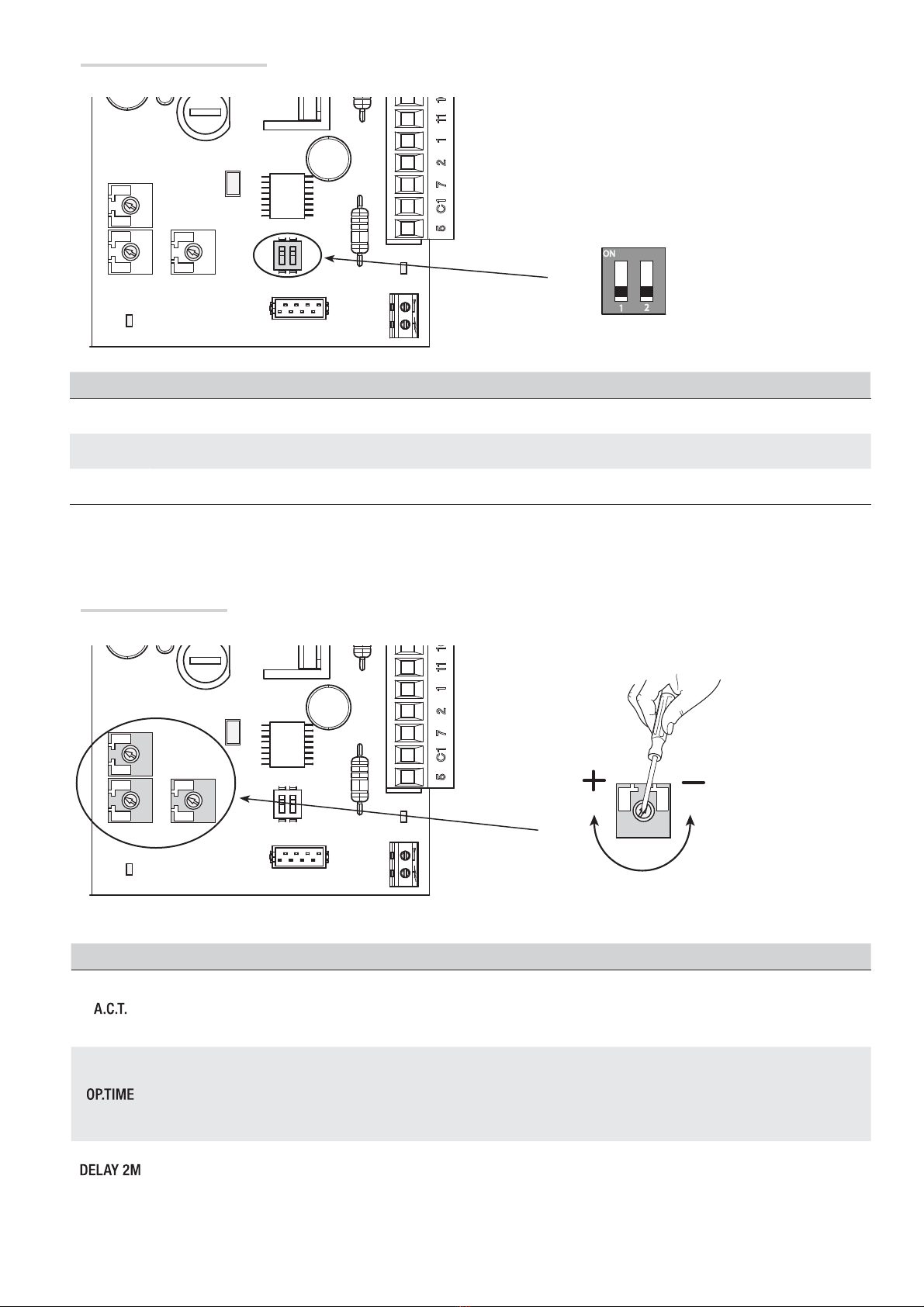

Programmazione delle funzioni
Regolazione dei trimmer
Trimmer Descrizione delle funzioni
Tempo chiusura automatica
Regola il tempo di attesa del cancello in posizione di apertura. Trascorso questo tempo, viene effettuata automaticamente una
manovra di chiusura.
Il tempo è regolabile da 0 a 120 secondi.
Tempo lavoro
Regola il tempo lavoro dei motoriduttori, in apertura e in chiusura.
Il tempo è regolabile da 15 a 55 secondi.
Regolando il tempo al minimo, si abilita la funzione di AZIONE MANTENUTA. Il cancello si apre e si chiude tenendo premuto
il pulsante 2-7.
Tempo ritardo M2 in chiusura
Dopo un comando di chiusura o dopo una chiusura automatica, M2 parte in ritardo rispetto a M1 per un tempo regolabile da 1 a
10 secondi.
DIP Descrizione delle funzioni
1 ON CHIUSURA AUTOMATICA (1 OFF - disattivata)
2 ON APRE-STOP-CHIUDE-STOP dal pulsante su 2-7 e/o dal trasmettitore (con scheda AF inserita)
2 OFF APRE-CHIUDE-INVERSIONE dal pulsante su 2-7 e/o dal trasmettitore (con scheda AF inserita)

TAM
TWIN TOP
TAM
TWIN TOP
Pag.
16
16 - Codice manuale:
FA00094-IT
FA00094-IT - ver.
3
3- 01/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
Scheda AF
Tenere premuto il tasto di programmazione sulla scheda elettronica. Il LED di segnalazione lampeggia .
Premere un tasto del trasmettitore da memorizzare. Il LED rimane acceso a segnalare l’avvenuta memorizzazione .
Attivazione del comando radio
Collegare il cavo RG58 dell’antenna agli appositi morsetti .
Per i trasmettitori della serie TOP, TAM e TWIN con frequenza 433,92 MHz, posizionare il jumper della scheda AF come indicato in figura .
Inserire la scheda AF sul connettore della scheda elettronica .
Prima di inserire la scheda AF, è OBBLIGATORIO TOGLIERE LA TENSIONE DI LINEA e, se presenti, scollegare le batterie.
LED di segnalazione

Pag.
17
17 - Codice manuale:
FA00094-IT
FA00094-IT - ver.
3
3- 01/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
SBLOCCO
BLOCCO

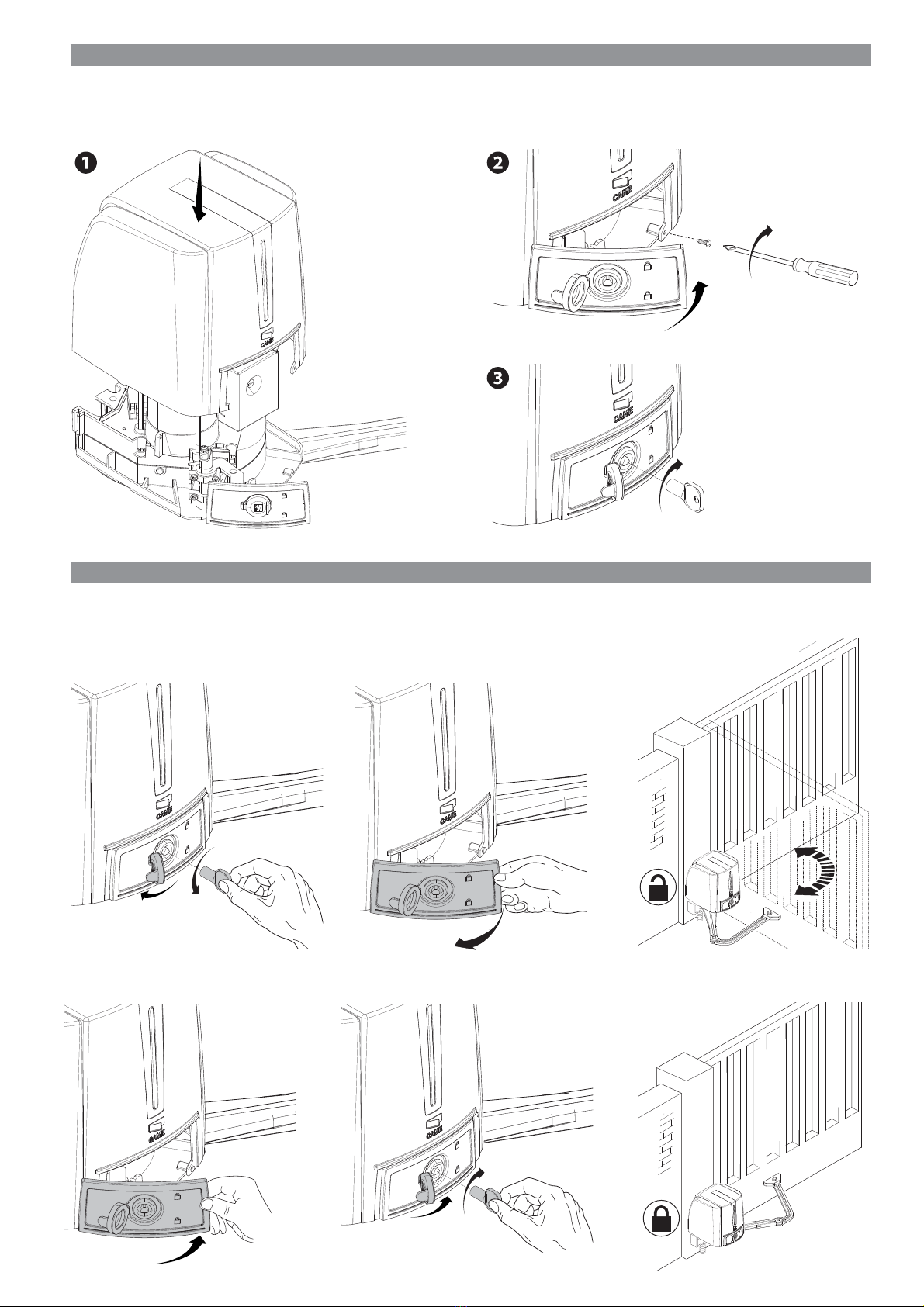

OPERAZIONI FINALI
Terminati i collegamenti e la messa in funzione, inserire il coperchio sul motoriduttore ().
Fissare il coperchio al motoriduttore e chiudere lo sportello ().
Bloccare il motoriduttore con la chiave e inserire il tappo di protezione ().
SBLOCCO DEL MOTORIDUTORE
⚠L’operazione deve essere eettuata in assenza di tensione.
⚠Lo sblocco manuale dell’automazione può causare un movimento incontrollato del cancello, se questo presenta problemi meccanici o se non è
bilanciato.

173
94
40
120
100
60
18
120 <
47,5
225
C C
A
B
A
B
110°
Pag.
18
18 - Codice manuale:
FA00094-IT
FA00094-IT - ver.
3
3- 01/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
INSTALLAZIONE E COLLEGAMENTI PER APERTURA VERSO L’ESTERNO
Di seguito, le uniche operazioni che variano rispetto all’installazione standard:
Fissaggio delle staffe
Determinare il punto di fissaggio della staffa cancello e ricavare il punto di fissaggio della staffa pilastro, rispettando le quote riportate nel disegno
e nella tabella.
Dimensioni applicazione (mm)
Apertura anta (°) A C MAX B
90° 150 60 420
110° 150 60 380

Pag.
19
19 - Codice manuale:
FA00094-IT
FA00094-IT - ver.
3
3- 01/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
Automazione installata a sinistra.
Automazione installata a destra.
Regolazione dei microinterruttori
Portare manualmente l’anta in posizione di massima apertura (max. 110°), ruotare la camma superiore in senso
anti-orario fino all’ attivazione dell’interruttore del micro. Fissare la camma con le viti laterali.
Con il motoriduttore sbloccato e con l’anta in chiusura, ruotare la camma inferiore in senso orario fino all’
attivazione dell’interruttore del micro. Fissare la camma con la vite centrale.
Portare manualmente l’anta in posizione di chiusura, ruotare la camma superiore in senso anti-orario fino all’ attivazione
dell’interruttore del micro. Fissare la camma con le viti laterali.
Con il motoriduttore sbloccato e con l’anta in apertura (max 110°), ruotare la camma inferiore in senso orario fino
all’attivazione del micro. Fissare la camma con la vite centrale.

FA70230CBFA70230
FA70230FA70230CB
Pag.
20
20 - Codice manuale:
FA00094-IT
FA00094-IT - ver.
3
3- 01/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso

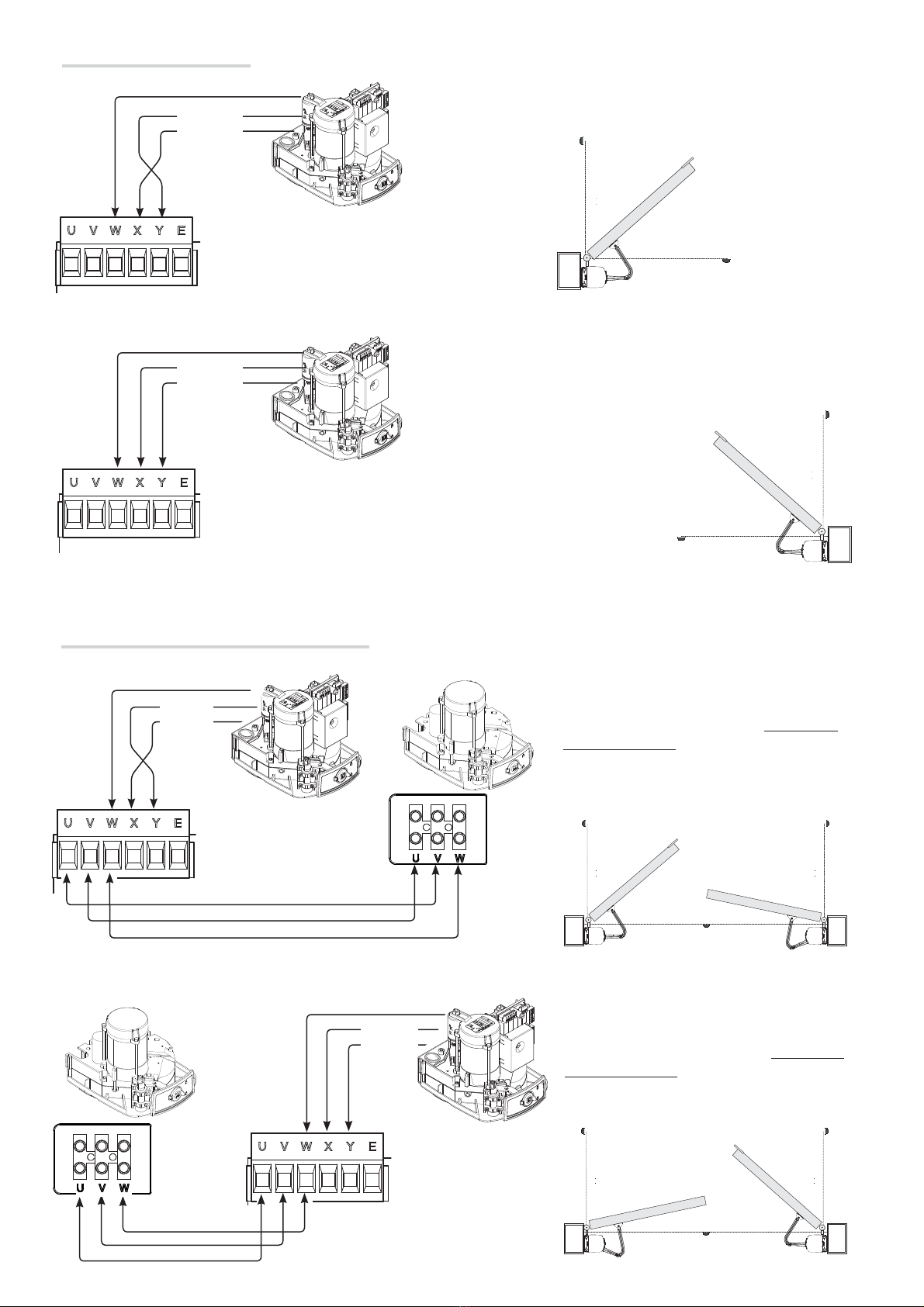

Collegamento dell’automazione
Collegamento dell’automazione e del motoriduttore
Collegamenti elettrici:
automazione installata a destra (vista interna).
Collegamenti elettrici:
automazione installata a sinistra (vista interna).
Collegamenti elettrici:
automazione installata a sinistra e motoriduttore
installato a destra (vista interna) con automazione
ritardata in chiusura.
Bianco
Rosso
Collegamenti elettrici:
automazione installata a destra e motoriduttore
installato a sinistra (vista interna) con automazione
ritardata in chiusura.
Bianco
Rosso
Bianco
Rosso
Bianco
Rosso
Other manuals for FA70230CB
3
Table of contents
Languages:
Other CAME Gate Opener manuals
Popular Gate Opener manuals by other brands

CENTURION SYSTEMS
CENTURION SYSTEMS R6 installation manual

tau
tau SPEED Use and maintenance manual

FAAC
FAAC Estate Swing instruction manual

vds
vds PHV 240 instruction manual

Estate Swing
Estate Swing E-S 1600 Series instruction manual

Elite access systems
Elite access systems SL-3000-UL Series instruction manual

Casit
Casit AF0051/ML Installation and Maintenance

Byan System
Byan System 600A Installation and technical manual

Chamberlain
Chamberlain ELITE Series Wiring diagram

Proteco
Proteco Mover 4 Installation and use manual

WALKY
WALKY WL1024 Instructions and warnings for installation and use

Forematic
Forematic RETRO installation manual
