Camille Bauer SINEAX F 535 User manual

1
Betriebsanleitung
Messumformer für Frequenz-Differenz
SINEAX F 535
Mode d’emploi
Convertisseur de mesure pour la différence
de fréquence SINEAX F 535
Operating Instructions
Transducer for measuring frequency
difference SINEAX F 535
F 535 B dfe 131 467-02 09.09
Camille Bauer AG
Aargauerstrasse 7
CH-5610 Wohlen/Switzerland
Telefon [phone]
Telefax [phone]
e-mail: [e-mail]
http://www.camillebauer.com

2
Betriebsanleitung
Messumformer für Frequenz-Differenz
SINEAX F 535 .................................................................................................... 3
Mode d’emploi
Convertisseur de mesure pour la différence de fréquence
SINEAX F 535 .................................................................................................... 6
Operating Instructions
Transducer for measuring frequency difference
SINEAX F 535 .................................................................................................... 9

3
Betriebsanleitung
Messumformer für Frequenz-Differenz SINEAX F 535
Eingangs-
nennspannungen: Generator und Sammelschiene
10 - 230 V oder 230 - 690 V
(min. 24 V, max. 230 V, je nach ein-
gebautem Netzteil, bei Hilfsenergie
ab Messeingang)
Messausgang
Gleichstrom: 0 - 1 bis 0 - 20 mA
0,2 - 1 bis 4 - 20 mA
± 1 bis ± 20 mA
Bürdenspannung: – 12 / 15 V
Aussenwiderstand: Rext max. [kΩ] ≤ 15 V
IAN [mA]
resp. ≤ – 12 V
– IAN [mA]
I
AN = Ausgangsstromendwert
Gleichspannung: 0 - 1 bis 0 - 10 V
0,2 - 1 bis 2 - 10 V
± 1 bis ± 10 V
Belastbarkeit: Max. 4 mA
Einstellzeit: 2 / 4 / 8 / 16 Perioden der Eingangs-
frequenz
Hilfsenergie
DC-, AC-Netzteil (DC oder 40 - 400 Hz)
Nennspannung Toleranz-Angabe
85 - 230 V DC / AC DC – 15 bis + 33%
AC ± 15%
24 - 60 V DC / AC
Leistungsaufnahme: ≤ 2,5 W bzw. ≤ 3,5 VA
Optionen
Anschluss auf
Niederspannungsseite: 24 V AC oder 24 - 60 V DC,
siehe Bild 4
Hilfsenergie ab Mess-
eingang (self powered): ≥ 24-60 V AC oder 85-230 V AC,
siehe Bild 3
Max. und min. Messeingangsspannung beachten!
Schildaufdruck
Eingangs-
spannungsbereich
= interner Hilfs-
energie-Bereich
Toleranz
Hilfs-
energie-
Anschluss
Self powered
by 4/5
(int. 24-60 V)
24 - 60 V AC
± 15%
Intern ab
Mess-
eingang
Self powered
by 4/5
(int. 85-230 V)
85 - 230 V AC
Sicherheitshinweise, die unbedingt beachtet werden
müssen, sind in dieser Betriebsanleitung mit folgenden
Symbolen markiert:
Geräte dürfen nur fachgerecht
entsorgt werden!
Inhaltsverzeichnis
1. Erst lesen, dann … ..................................................... 3
2. Kurzbeschreibung .......................................................3
3. Technische Daten........................................................3
4. Befestigung ................................................................. 4
5. Elektrische Anschlüsse ............................................... 4
6. Inbetriebnahme und Wartung......................................5
7. Demontage-Hinweis.................................................... 5
8. Mass-Skizze................................................................5
9. Gerätezulassungen .....................................................5
10. Konformitätserklärung...............................................12
1. Erst lesen, dann …
Der einwandfreie und gefahrlose Betrieb setzt
voraus, dass die Betriebsanleitung gelesen
und die in den Abschnitten
4. Befestigung
5. Elektrische Anschlüsse
enthaltenen Sicherheitshinweise beachtet werden.
Der Umgang mit diesem Gerät sollte nur durch entspre-
chend geschultes Personal erfolgen, das das Gerät kennt
und berechtigt ist, Arbeiten in regeltechnischen Anlagen
auszuführen.
Bei einem Eingriff in das Gerät erlischt der Garantiean-
spruch!
2. Kurzbeschreibung
Der Umformer SINEAX F 535 formt die Frequenz-Differenz
von zwei zu synchronisierenden Netzen in ein eingeprägtes
Gleichstrom-oder aufgeprägtes Gleichspannungssignal um,
das sich proportional zum Messwert verhält.
3. Technische Daten
Messeingang
Messbereich: fsund fg: ≥ 10 Hz bis ≤ 1500 Hz
bei Hilfsenergie ab Messeingang:
40 - 400 Hz
Δf: ± 0,01 · fsbis ± 0,8 · fs
f
s: Frequenz Sammelschiene
f
g: Frequenz Generator

4
Genauigkeitsangaben (Analog EN 60 688)
Bezugswert: Ausgangsspanne
Grundgenauigkeit: Klasse 0,2
Sicherheit
Verschmutzungsgrad: 2
Überspannungs-
kategorie: III
Umgebungsbedingungen
Betriebstemperatur: – 10 bis + 55 °C
Lagerungstemperatur: –40 bis + 70 °C
Relative Feuchte
im Jahresmittel: ≤ 75%
Betriebshöhe: 2000 m max.
Nur in Innenräumen zu verwenden
4. Befestigung
Die Befestigung des SINEAX F 535 erfolgt auf einer Hut-
schiene.
Bei der Bestimmung des Montageortes müssen
die «Umgebungsbedingungen», Abschnitt «3.
Technische Daten», eingehalten werden!
Gehäuse auf Hutschiene (EN 50 022) aufschnappen (siehe
Bild 1).

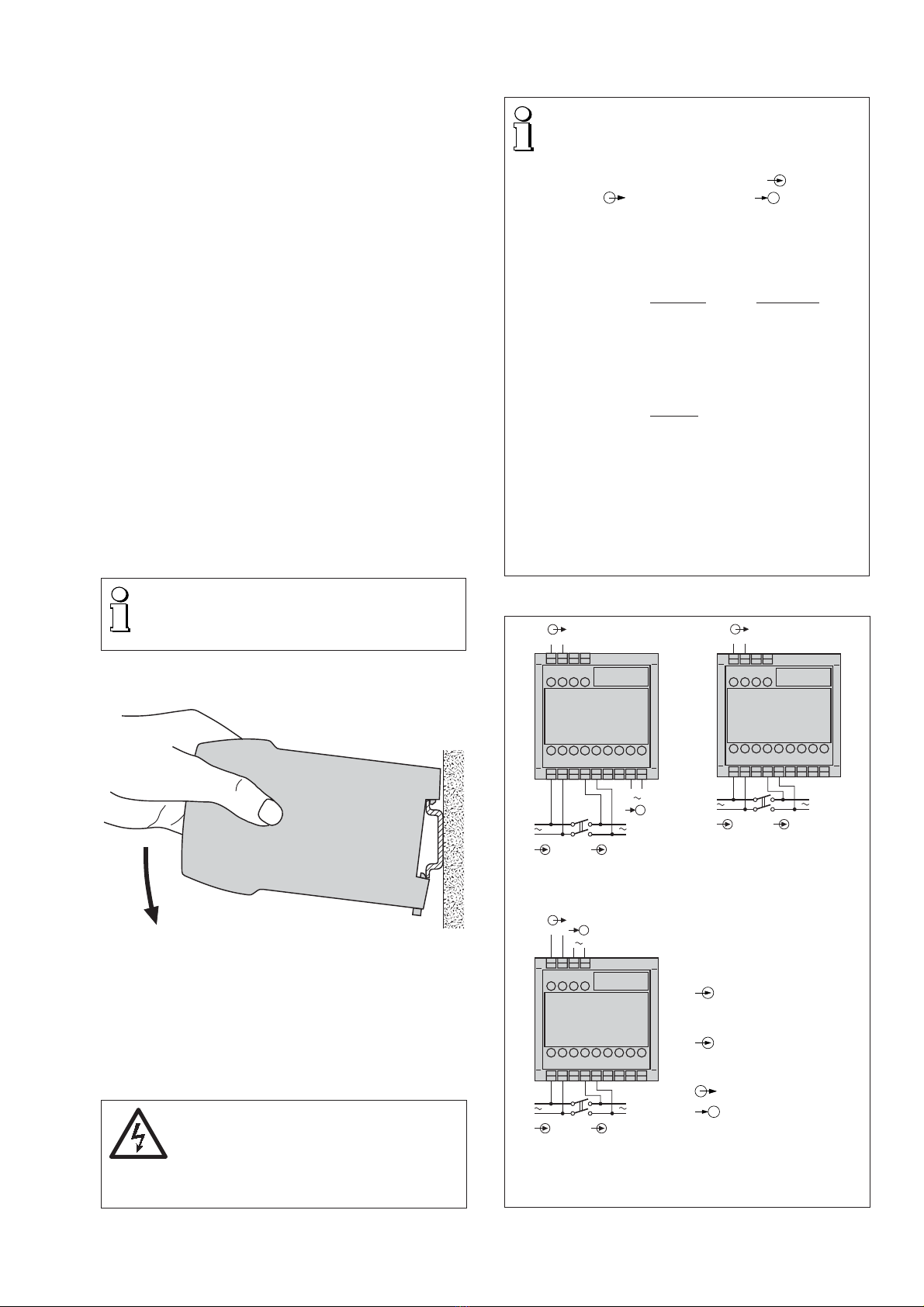

Bild 1. Montage auf Hutschiene 35 ×15 oder 35 ×7,5 mm.
5. Elektrische Anschlüsse
Elektrische Leitungen nachden Angaben auf dem Typenschild
des gelieferten Messumformers anschliessen.
Unbedingt sicher stellen, dass alle Leitungen
beim Anschliessen spannungsfrei sind!
Möglicherweise drohende Gefahr durch
hohe Eingangsspannung oder hohe Hilfs-
energiespannung!
Es ist zu beachten, …
… dass die Daten, die zur Lösung der Messaufgabe
erforderlich sind, mit denen auf dem Typenschild
des SINEAX F 535 übereinstimmen ( Messein-
gänge, Messausgang und Hilfsenergie,
siehe Bild 5)!
… dass der Widerstand im Ausgangsstromkreis bei
Stromausgang den Wert
Rext max. [kΩ] ≤ 15 V resp. ≤ – 12 V
IAN [mA] – IAN [mA]
(IAN = Ausgangsstromendwert)
nicht überschreitet, und bei Spannungsausgang
den Wert
Rext min. [kΩ] ≥ UAN [V]
4 mA
(UAN = Ausgangsspannungsendwert)
nicht unterschreitet!
…dassdie Messausgangsleitungen alsverdrillteKa-
belund möglichst räumlichgetrenntvonStarkstrom-
leitungen verlegt werden!
Im übrigen landesübliche Vorschriften (z.B. für Deutschland
VDE0100 «BedingungenüberdasErrichtenvonStarkstrom-
anlagen mit Nennspannungen unter 1000 Volt») bei der
Installation und Auswahl des Materials der elektrischen
Leitungen befolgen!
4 51
10
98762
11
3
12 13
U
G
(U1)
–+
U
S
(U2)
–
Bild 2. Hilfsenergie-Anschluss
an Klemmen 8 und 9.
4 51
10
98762
11
3
12 13
UG
(U1)
–+
US
(U2)
Bild 3. Hilfsenergie intern ab
Messeingang, Hilfsenergie-
Anschluss entfällt.
4 51
10
98762
11
3
12 13
UG
(U1)
–+
US
(U2)
–
Bild 4. Hilfsenergie-Anschluss
auf Niederspannungsseite an
Klemmen 12 und 13.
UG= Messeingang
Generatorspannung
U
S= Messeingang
Sammelschienen-
spannung
= Messausgang
= Hilfsenergie

5

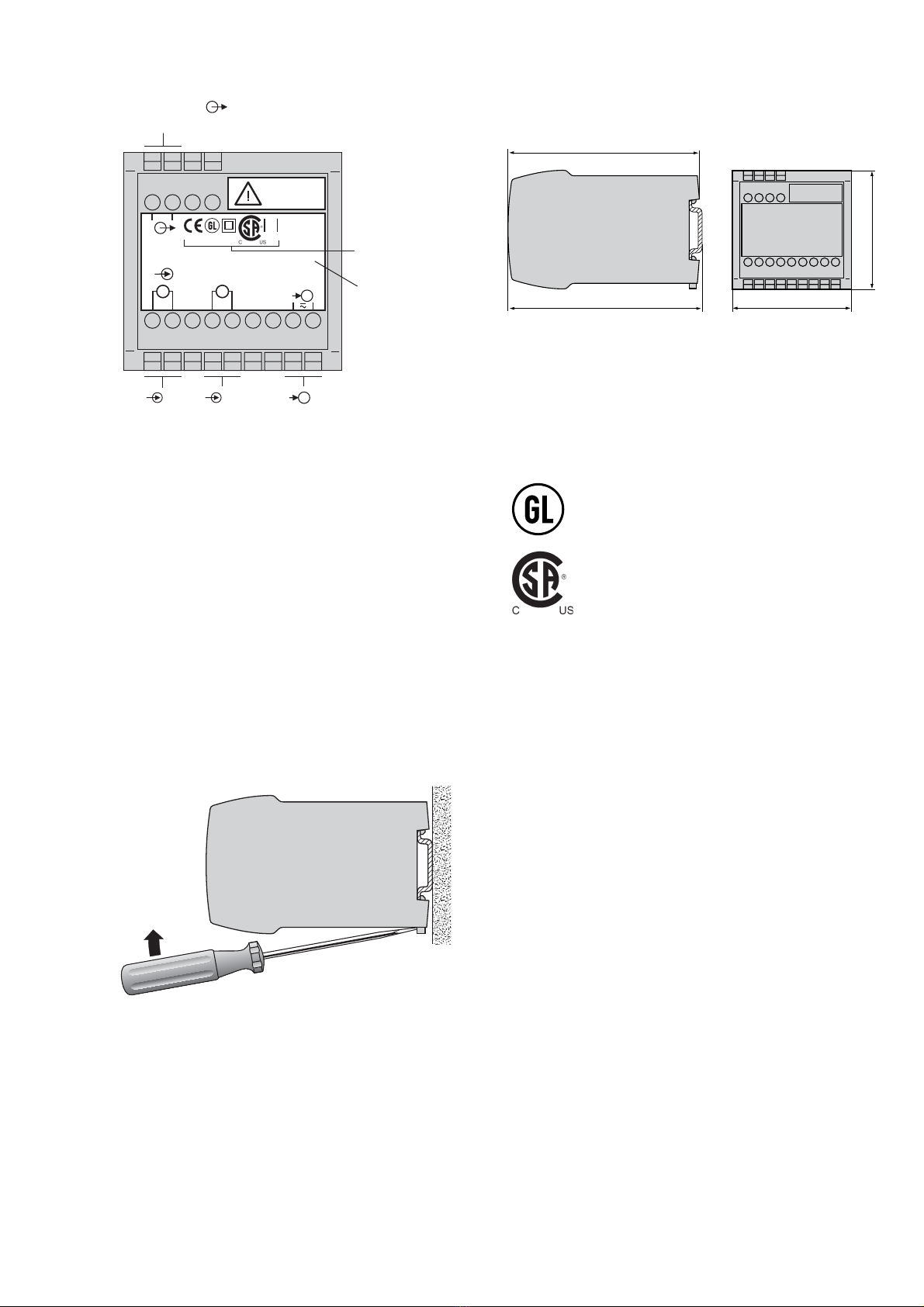

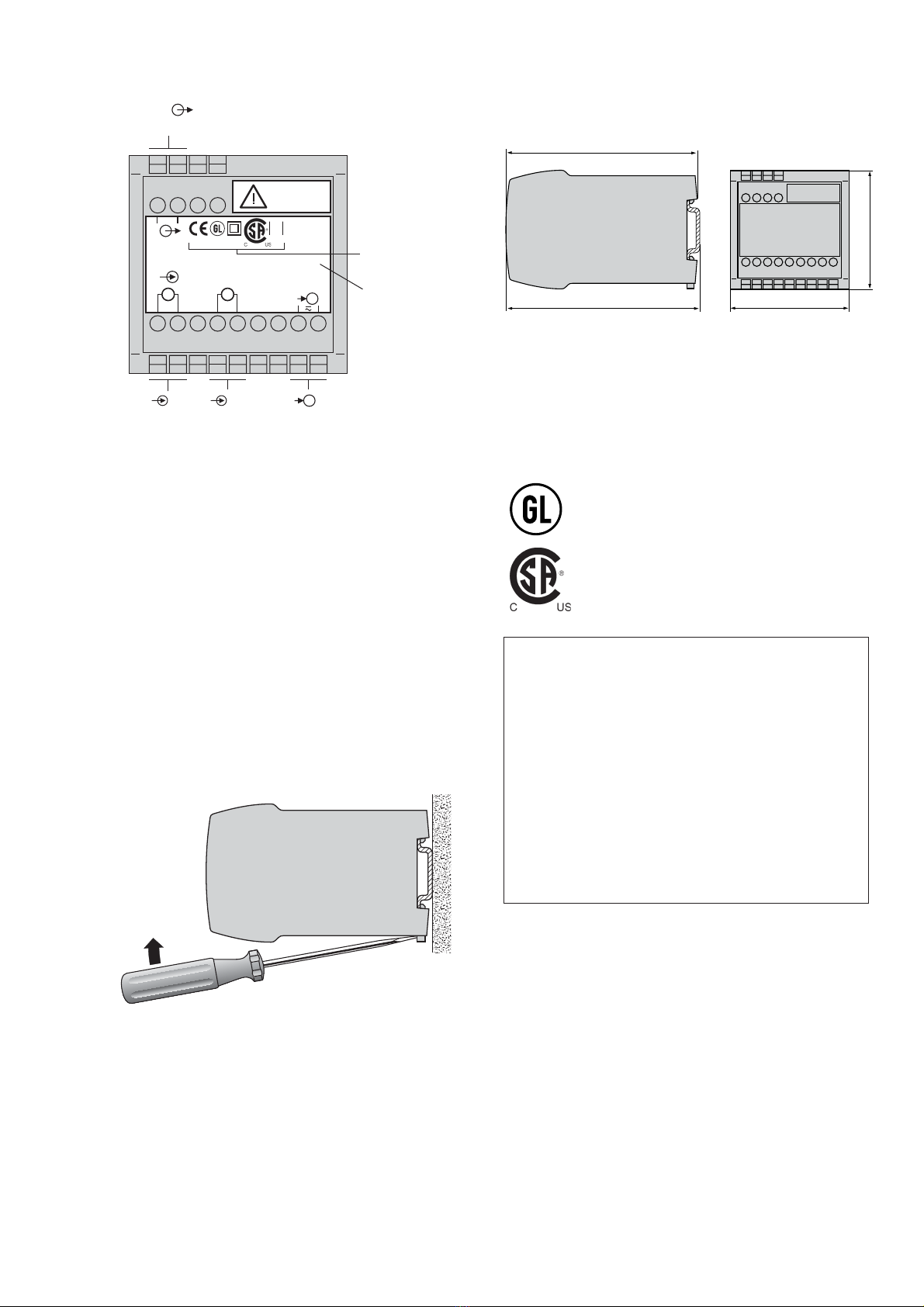

8. Mass-Skizze
70
69,1
114,1
112,5
4 51
10
98762
11
3
12 13
Bild 7. Gehäuse P13/70 auf Hutschiene (35 ×15 mm oder
35×7,5 mm, nach EN 50 022) aufgeschnappt.
9. Gerätezulassungen
Germanischer Lloyd Zulassung
Zertifikat Nr.: 12 261-98 HH
CSA geprüft für USA und Kanada
file-nr. 204767
4 51
10
98762
11
3
12 13
Fabrikations-
Nummer
Konformitäts-
Kennzeichen
Messeingänge
Messausgang
Ausgangssignal
Hilfsenergie
U
G
U
S
SINEAX F 535
Ord: 000/ 00F535/010 /1
fS = 50Hz; f G = 49.5-50-50.5Hz
230- 690V
U
G
4-20mA
+
–
–
U
S
85-230V DC/AC
40-400Hz 4VA
+
0,2
Bild 5. Erklärungen zum Typenschildbeispiel.
6. Inbetriebnahme und Wartung
Hilfsenergie und Messeingänge einschalten. Es besteht die
Möglichkeit, während des Betriebes die Ausgangsleitung zu
unterbrechen und ein Kontrollgerät anzuschliessen, z.B. für
eine Funktionsprüfung.
Der Messumformer ist wartungsfrei.
7. Demontage-Hinweis
Messumformer gemäss Bild 6 von Tragschiene abnehmen.
Bild 6

6
Mode d’emploi
Convertisseur de mesure pour la différence de fréquence SINEAX F 535
Tensions nominales
d’entrée: Générateur et barre collectrice
10 - 230 V ou 230 - 690 V
(min. 24 V, max. 230 V, selon bloc
d’alimentation incorporé, avec ali-
mentation auxiliaire via entrée de
mesure)
Sortie de mesure
Courant continu: 0 - 1 à 0 - 20 mA
0,2 - 1 à 4 - 20 mA
± 1 à ± 20 mA
Tension de charge: – 12 / 15 V
Résistance extérieure: Rext max. [kΩ] ≤ 15 V
IAN [mA]
resp. ≤ – 12 V
– IAN [mA]
I
AN = Valeur finale du courant de
sortie
Tension continue: 0 - 1 à 0 - 10 V
0,2 - 1 à 2 - 10 V
± 1 à ± 10 V
Charge: Max. 4 mA
Temps de réponse: 2 / 4 / 8 / 16 périodes de la fréquence
d’entrée
Alimentation auxiliaire
Bloc d’alimentation CC, CA (CC ou 40 - 400 Hz)
Tensions nominales Tolérances
85 - 230 V CC / CA CC – 15 à + 33%
CA ± 15%
24 - 60 V CC / CA
Consommation: ≤ 2,5 W resp. ≤ 3,5 VA
Options
Connexion à basse
tension: 24 V CA ou 24 - 60 V CC,
voir Fig. 4
Alimentation auxiliaire
de l’entrée de mesure
(self powered): ≥ 24- 60 V CA ou 85 - 230 V CA,
voir Fig. 3
Respecter la tension d’entrée max. et min.!
Inscription de
la plaquette
signalétique
Etendue de la
tension d’entrée
= étendue de
l’alimentation
auxiliaire interne
Tolérance
Connexion
de l’ali-
mentation
auxiliaire
Self powered
by 4/5
(int. 24-60 V)
24 - 60 V CA
± 15%
Interne de
l’entrée de
mesure
Self powered
by 4/5
(int. 85-230 V)
85 - 230 V CA
Les conseils de sécurité qui doivent impérativement être
observés sont marqués des symboles ci-contre dans le
présent mode d’emploi:
Les appareils ne peuvent être éliminés que de
façon appropriée!
Sommaire
1. A lire en premier, ensuite … .......................................6
2. Description brève ........................................................ 6
3. Caractéristiques techniques ....................................... 6
4. Fixation........................................................................7
5. Raccordements électriques ........................................7
6. Mise en service et entretien ........................................ 8
7. Instructions pour le démontage ..................................8
8. Croquis d’encombrement ...........................................8
10. Certificat de conformité ............................................12
1. A lire en premier, ensuite …
Pour un fonctionnement sûr et sans danger, il
est essentiel de lire le présent mode d’emploi
et de respecter les recommandations de sé-
curité mentionnées dans les rubriques
4. Fixation
5. Raccordements électriques.
Ces appareils devraient uniquement être manipulés par
des personnes qui les connaissent et qui sont autorisées
à travailler sur des installations techniques du réglage.
Toute intervention dans l’appareil entraîne l’extinction de
la clause de garantie!
2. Description brève
Le convertisseur SINEAX F 535 transforme la différence de
la fréquence de deux réseaux à synchroniser en un signal de
courantcontinucontraint ou une tension continue contrainte
proportionnel à la valeur mesurée.
3. Caractéristiques techniques
Entrée de mesure
Etendue de mesure: fset fg: ≥ 10 Hz à ≤ 1500 Hz
avec alimentation auxiliaire via entrée
de mesure: 40 - 400 Hz
Δf: ± 0,01 · fsà ± 0,8 · fs
f
s: Fréquence barre collectrice
f
g: Fréquence générateur

7
Précision (selon analogie avec EN 60 688)
Valeur conventionnelle: Plage de la sortie
Précision de base: Classe 0,2
Sécurité
Degré d’encrassement: 2
Catégorie
de surtension: III
Ambiance extérieure
Température de
fonctionnement: – 10 à + 55 °C
Température de
stockage: –40 à + 70 °C
Humidité relative en
moyenne annuelle: ≤ 75%
Altitude: 2000 m max.
Utiliser seulement dans les intérieurs
4. Fixation
Les convertisseurs SINEAX F 535 peuvent être montés sur
des rails «à chapeau».
En déterminant l’emplacement de montage, il faut
tenir compte desindications fournies sous la rubrique
«Ambiance extérieure» du chapitre «3. Caractéri-
stiques techniques»!
Encliqueter le boîtier sur le rail «à chapeau» (EN 50 022)
(voir Fig. 1).
Fig. 1. Montage sur rail «à chapeau» 35 ×15 ou 35 ×7,5 mm.
5. Raccordements électriques
Raccorder les lignes électriques selon l’indication sur la
plaquette signalétique.
Lors du raccordement des câbles, s’assurer
impérativement que toutes les lignes soient
hors tension!
Danger imminent par tension de mesure
ou par tension d’alimentation auxiliaire qui
peuvent être élevées!
Veiller en plus, …
… que lescaractéristiques techniques qui permettent
de résoudre le problème de mesure correspon-
dent aux données mentionnées sur la plaquette
signalétique du SINEAX F 535 ( entrées de
mesure, sortie de mesure et alimentation
auxiliaire, voir Fig. 5)!
… que la valeur indiquée pour la résistance du circuit
de sortie ne doit pas être dépassée par le haut pour
la sortie de courant
Rext max. [kΩ] ≤ 15 V resp. ≤ – 12 V
IAN [mA] – IAN [mA]
(IAN = Valeur finale du courant de sortie)
et ne soit pas surpassée par le bas pour la sortie
de tension
Rext min. [kΩ] ≥ UAN [V]
4 mA
(UAN = Valeur finale de la tension de sortie)!
… que les lignes de sortie de signal de mesure soient
réaliséespardes câbles torsadés et disposéesà une
certaine distance des lignes courant fort!
Au reste, respecter les prescriptions nationales pour
l’installation et le choix du matériel des conducteurs
électriques!
4 51
10
98762
11
3
12 13
U
G
(U1)
–+
U
S
(U2)
–
Fig. 2. Alimentation auxiliaire
sur bornes 8 et 9.
4 51
10
98762
11
3
12 13
UG
(U1)
–+
US
(U2)
Fig. 3. Alimentation auxiliaire
interne, de l’entrée de mesure,
sans alimentation auxiliaire.
4 51
10
98762
11
3
12 13
UG
(U1)
–+
US
(U2)
–
Fig. 4. Alimentation auxiliaire
à basse tension sur
bornes 12 et 13.
UG= Entrée de mesure
tension du
générateur
U
S= Entrée de mesure
tension de la barre
collectrice
= Sortie de mesure
= Alimentation
auxiliaire

8
8. Croquis d’encombrement
70
69,1
114,1
112,5
4 51
10
98762
11
3
12 13
Fig. 7. Boîtier type P13/70 sur rail «à chapeau» (35 ×15 mm ou
35×7,5 mm), selon EN 50 022.
9. Admission d’appareils
Lloyd germanique
Type du certificat d’approbation:
12 261-98 HH
CSA examiné pour les USA et le Canada
file-nr. 204767
FCC consentement et Canadian DOC déclaration
Cet appareil a été testé ets’est avéré conformeaux limites
prévues pour les appareils numériques de classe A et à
la partie 15 des règlements FCC et à la réglementation
des radio-interférences du Canadian Department of
communications. Ces limites sontdestinées à fournir une
protection adéquate contre les interférences néfastes
lorsque l’appareil est utilisé dans un environnement
commercial. Cet appareil génère, utilise et peut radier
une énergie à fréquence radioélectrique; il est en outre
susceptible d’engendrer des interférences avec les
communications radio, s’il n’est pas installé et utilisé
conformément aux instructions du mode d’emploi.
L’utilisation de cet appareil dans les zones résidentielles
peut causer des interférences néfastes, auquel cas
l’exploitant sera amené à prendre les dispositions utiles
pour palier aux interférences à ses propres frais.
4 51
10
98762
11
3
12 13
No de
fabrication
Repères de
conformité
Entrées de mesure
Sortie
Signal de sortie
Alimentation
auxiliaire
U
G
U
S
SINEAX F 535
Ord: 000/ 00F535/010 /1
fS = 50Hz; f G = 49.5-50-50.5Hz
230- 690V
U
G
4-20 mA
+
–
–
U
S
85-230V DC/AC
40-400Hz 4VA
+
0,2
Fig. 5. Déclaration pour la plaquette signalétique.
6. Mise en service et entretien
Enclencher l’alimentation auxiliaire et les entrées de mesure.
Il est possible d’interrompre le circuit de sortie pendant le
fonctionnement pour brancher par exemple un appareil de
contrôle.
Le convertisseur de mesure ne nécessite pas d’entretien.
7. Instructions pour le démontage
Démonter le convertisseur du rail support selon Fig. 6.
Fig. 6

9
Operating Instructions
Transducer for measuring frequency difference SINEAX F 535
Nominal input
voltages: Generator and bus bar
10 - 230 V or 230 - 690 V
(min. 24 V, max.230 V, acc. to build-in
powerpack, with power supply from
measuring input)
Measuring output
DC current: 0 - 1 to 0 - 20 mA
0.2 - 1 to 4 - 20 mA
± 1 to ± 20 mA
Load voltage: – 12 / 15 V
External resistance: Rext max. [kΩ] ≤ 15 V
IAN [mA]
resp. ≤ – 12 V
– IAN [mA]
I
AN = Full scale output
DC voltage: 0 - 1 to 0 - 10 V
0.2 - 1 to 2 - 10 V
± 1 to ± 10 V
Load capacity: Max. 4 mA
Response time: 2 / 4 / 8 / 16 periods of the measuring
frequency
Power supply
AC/DC power pack (DC or 40 - 400 Hz)
Rated voltage Tolerance
85 - 230 V DC / AC DC – 15 to + 33%
AC ± 15%
24 - 60 V DC / AC
Power consumption: ≤ 2.5 W resp. ≤ 3.5 VA
Options
Connected to the low
tension terminal side: 24 V AC or 24 - 60 V DC,
see Fig. 4
Power supply from
measuring input
(self powered): ≥ 24- 60 V AC or 85 - 230 V AC,
see Fig. 3
Please note the max. and min. measuring input
voltage!
Type label
inscription
Input voltage
range
= internal power
supply range
Tolerance
Power
supply
connec-
tion
Self powered
by 4/5
(int. 24-60 V)
24 - 60 V AC
± 15%
Internal
measuring
input
Self powered
by 4/5
(int. 85-230 V)
85 - 230 V AC
Safety precautions to be strictly observed are marked with
following symbols in the Operating Instructions:
The instruments must only be disposed of in
the correct way!
Contents
1. Read first and then … ................................................9
2. Brief description.......................................................... 9
3. Technical data .............................................................9
4. Mounting ...................................................................10
5. Electrical connections...............................................10
6. Commissioning and maintenance.............................11
7. Releasing the transducer ..........................................11
8. Dimensional drawing................................................. 11
9. Instruments admissions ............................................ 11
10. Declaration of conformity..........................................12
1. Read first and then …
The proper and safe operation of the device
assumes that the Operating Instructions is
read carefully and the safety warnings given
in the various Sections
4. Mounting
5. Electrical connections
are observed.
Thedevice should only be handledby appropriately trained
personnel who are familiar with it and authorised to work
in electrical installations.
Unauthorized repair or alteration of the unit invalidates
the warranty.!
2. Brief description
The transducer SINEAX F 535 converts the frequency diffe-
rence of two synchronised suuplies into a load-independent
DC current or a load-independent DC voltage proportional
to the measured value.
3. Technical data
Measuring input
Measuring range: fsand fg: ≥ 10 Hz to ≤ 1500 Hz
with power supply from measuring
input: 40 - 400 Hz
Δf: ± 0.01 · fsto ± 0.8 · fs
f
s: Frequence bus bar
f
g: Frequence generator

10
Accuracy (acc. to IEC 688)
Reference value: Output span
Basic accuracy: Class 0.2
Safety
Pollution degree: 2
Installation category: III
Environmental conditions
Operating temperature: – 10 to + 55 °C
Storage temperature: – 40 to + 70 °C
Relative humidity of
annual mean: ≤ 75%
Altitude: 2000 m max.
Indoor use statement!
4. Mounting
The SINEAX F 535 can be mounted on a top-hat rail.
Note “Environmental conditions” in Section
“3. Technical data” when deteriming the place of
installation!
Simply clip the device onto the top-hat rail (EN 50 022) (see
Fig. 1).
Fig. 1. Mounting on top-hat rail 35 ×15 or 35 ×7,5 mm.
5. Electrical connections
Connect the leads acc. to the instructions on nameplate.
Make sure that all cables are not live when
making the connections!
Impending danger by high input voltage or
high power supply voltage!
Note that, …
… the data required to carry out the prescribed
measurement must correspond to those marked on
the nameplate of the SINEAX F 535 ( measuring
inputs, measuring output and power
supply, see Fig. 5)!
… the resistance in the output circuit may not over-
range the current output value
Rext max. [kΩ] ≤ 15 V resp. ≤ – 12 V
IAN [mA] – IAN [mA]
(IAN = current output value)
and not underrange the voltage output value
Rext min. [kΩ] ≥ UAN [V]
4 mA
(UAN = voltage output value)!
…themeasurementoutput cables shouldbe twisted
pairs and run as far as possible away from heavy
current cables!
In all other respects, observe all local regulations when
selecting the type of electrical cable and installing them!
4 51
10
98762
11
3
12 13
U
G
(U1)
–+
U
S
(U2)
–
Fig. 2. Power supply con-
nected to terminals 8 and 9.
4 51
10
98762
11
3
12 13
UG
(U1)
–+
US
(U2)
Fig. 3. Power supply internal
from measuring input, without
separated power supply
connected.
4 51
10
98762
11
3
12 13
UG
(U1)
–+
US
(U2)
–
Fig. 4. Power supply con-
nected to the low tension
terminal side 12 and 13.
UG= Measuring input
Generator voltage
U
S= Measuring input
Bus bar voltage
= Measuring output
= Power supply

11
8. Dimensional drawing
70
69.1
114.1
112.5
4 51
10
98762
11
3
12 13
Fig. 7. Housing type P13/70 onto a top-hat rail (35 ×15 mm or
35×7.5 mm, acc. to EN 50 022).
9. Instruments admissions
Germanischer Lloyd
Type approval certificate: 12 261-98 HH
CSA approved for USA and Canada
file-nr. 204767
FCC Compliance and Canadian DOC Statement
This equipment has been tested and found to comply
with the limits for a Class A digital device, pursuant to
both part 15 of the FCC Rules and the radio interference
regulations of the Canadian Department of Communi-
cations: These limits are designed to provide reasona-
ble protection against harmful interference when the
equipment is operated in a commercial environment.
This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in accor-
dance with the instruction manual, may cause harmful
interference to radio communications. Operation of this
equipment in a residential area is like to cause harmful
interference in which case the user will be required to
correct the interference at his own expense.
4 51
10
98762
11
3
12 13
Works No.
Conformity
marks
Measuring inputs
Output
Output signal
Power supply
U
G
U
S
SINEAX F 535
Ord: 000/ 00F535/010 /1
fS = 50Hz; f G = 49.5-50-50.5Hz
230- 690V
U
G
4-20mA
+
–
–
U
S
85-230V DC/AC
40-400Hz 4VA
+
0,2
Fig. 5. Declaration to type label.
6. Commissioning and maintenance
Switch on the power supply and the measuring inputs. It is
possible during theoperation to disconnect the output lineand
to connect a check instrument, e.g. for a functional test.
No maintenance is required.
7. Releasing the transducer
Release the transducer from a top-hat rail as shown in
Fig. 6.
Fig. 6

12
10. Konformitätserklärung / Certificat de conformité / Declaration of conformity
EG - KONFORMITÄTSERKLÄRUNG
DECLARATION OF CONFORMITY
Dokument-Nr./ F535.DOC
Document.No.:
Hersteller/ Camille Bauer AG
Manufacturer: Switzerland
Anschrift / Aargauerstrasse 7
Address: CH-5610 Wohlen
Produktbezeichnung/ Messumformer für Frequenz-Differenz
Product name: Transducer for frequency difference
Typ / Type: SINEAX F 535
Das bezeichnete Produkt stimmt mit den Vorschriften folgender Europäischer Richtlinien
überein, nachgewiesen durch die Einhaltung folgender Normen:
The above mentioned product has been manufactured according to the regulations of the fol-
lowing European directives proven through compliance with the following standards:
Nr. / No. Richtlinie / Directive
2004/108/EG
2004/108/EC Elektromagnetische Verträglichkeit - EMV - Richtlinie Electromagnetic compatibility -EMC directive
EMV /
EMC Fachgrundnorm / Generic Standard Messverfahren / Measurement methods
Störaussendung /
Emission EN 61000-6-4 : 2007 EN 55011 : 2007+A2:2007
Störfestigkeit /
Immunity EN 61000-6-2 : 2005 IEC 61000-4-2: 1995+A1:1998+A2:2001 IEC 61000-4-3: 2002+A1:2002
IEC 61000-4-4: 2004
IEC 61000-4-5: 2005
IEC 61000-4-6: 1996+A1:2001
IEC 61000-4-11: 2004
Nr. / No. Richtlinie / Directive
2006/95/EG
2006/95/EC
Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungs-
grenzen – Niederspannungsrichtlinie – CE-Kennzeichnung : 95
Electrical equipment for use within certain voltage limits – Low Voltage Direc-
tive – Attachment of CE mark : 95
EN/Norm/Standard IEC/Norm/Standard
EN 61 010-1 : 2001 IEC 1010-1 : 2001
Ort, Datum /
Place, date: Wohlen, 2.Oktober.2008
Unterschrift / signature:
M. Ulrich J. Brem
Leiter Technik Qualitätsmanager
