Camille Bauer SINEAX U 539 User manual

U 539 B d-f-e 136 475-05 02.14
Betriebsanleitung
Messumformer für Wechselspannung SINEAX U 539
Mode d’emploi
Convertisseur de mesure
pour tension alternative SINEAX U 539
Operating Instructions
Transducer for AC voltage SINEAX U 539
Camille Bauer AG
Aargauerstrasse 7
CH-5610 Wohlen/Switzerland
Telefon [phone]
Telefax [phone]
[e-mail]
www.camillebauer.com

2
Betriebsanleitung
Messumformer für Wechselspannung SINEAX U 539
Messausgang
Gleichstrom: 0 - 1 bis 0 - 20 mA bzw. live-zero
0,2 - 1 bis 4 - 20 mA
Bürdenspannung: 15 V
Aussenwiderstand: Siehe Abschnitt «5. Elektrische
Anschlüsse»
Bei 2-Draht-Technik: Speisung über Ausgangskreis,
4 - 20 mA,
Aussenwiderstand siehe Abschnitt
«5. Elektrische Anschlüsse»
Aufgeprägte
Gleichspannung: 0 - 1 bis 0 - 10 V bzw. live-zero
0,2 - 1 bis 2 - 10 V
Aussenwiderstand: Siehe Abschnitt «5. Elektrische
Anschlüsse»
Einstellzeit: < 300 ms
Hilfsenergie
Wechselspannung
(AC): 230 V, ± 15%, 50 / 60 Hz
Leistungsaufnahme ca. 3 VA,
siehe Bild 2
Optionen
Gleichspannung (DC): 24 V, – 15 / + 33 %,
Leistungsaufnahme ca. 1,5 W,
siehe Bild 3
Bei 2-Draht-Technik und Ausgang
4-20mA,(SpeisungüberAusgangs-
kreis) 24 V, – 50/+ 33%,
Leistungsaufnahme 1,5 W,
siehe Bild 4
Gleichspannung (DC)
oder Wechselspannung
(AC): DC-, AC-Netzteil
(DC oder 40 - 400 Hz)
85 - 230 V DC/AC oder
24 - 60 V DC/AC
DC – 15/+ 33%, AC ± 15%
Leistungsaufnahme
≤ 1,5 W bzw. ≤ 3 VA, siehe Bild 5
Genauigkeitsangaben (Analog EN 60 688)
Bezugswert: Ausgangsendwert
Genauigkeit: Klasse 0,5
Sicherheit
Verschmutzungsgrad: 2
Überspannungs-
kategorie: III (bei ≤ 300 V)
II (bei > 300 V)
Umgebungsbedingungen
Betriebstemperatur: – 10 bis + 55 °C
Lagerungstemperatur: – 40 bis + 70 °C
Relative Feuchte
im Jahresmittel: ≤ 75 %
Betriebshöhe: 2000 m max.
Nur in Innenräumen zu verwenden
Sicherheitshinweise, die unbedingt beachtet werden
müssen, sind in dieser Betriebsanleitung mit folgenden
Symbolen markiert:
Geräte dürfen nurfachgerecht entsorgt
werden!
Inhaltsverzeichnis
1. Erst lesen, dann ..........................................................2
2. Kurzbeschreibung .......................................................2
3. Technische Daten........................................................2
4. Befestigung ................................................................. 3
5. Elektrische Anschlüsse ...............................................3
6. Inbetriebnahme und Wartung......................................4
7. Demontage-Hinweis.................................................... 4
8. Gerätezulassungen .....................................................4
9. Mass-Skizze................................................................4
10. Konformitätserklärungen...........................................11
1. Erst lesen, dann …
Dereinwandfreieund gefahrlose Betriebsetzt
voraus, dass die Betriebsanleitung gelesen
und die in den Abschnitten
4. Befestigung
5. Elektrische Anschlüsse
enthaltenen Sicherheitshinweise beachtet
werden.
Der Umgang mit diesem Gerät sollte nur durch entspre-
chend geschultes Personal erfolgen, das das Gerät kennt
und berechtigt ist, Arbeiten in regeltechnischen Anlagen
auszuführen.
Bei einem Eingriff in das Gerät erlischt der Garantiean-
spruch.
2. Kurzbeschreibung
Der Messumformer SINEAX U 539 dient zur Umwandlung
einer sinusförmigen Wechselspannung in ein dem Messwert
proportionales Gleichstrom- oder Gleichspannungssignal.
3. Technische Daten
Messeingang
Nennfrequenz: 50/60 Hz
Eingangs
nennspannung: 0 – 50 bis 0 – 600 V
Eigenverbrauch: < UN· 50 μA bei UN≤ 150 V
< UN· 20 μA bei UN> 150 V,
≤ 400 V
< UN· 5 μA bei UN> 400 V

3

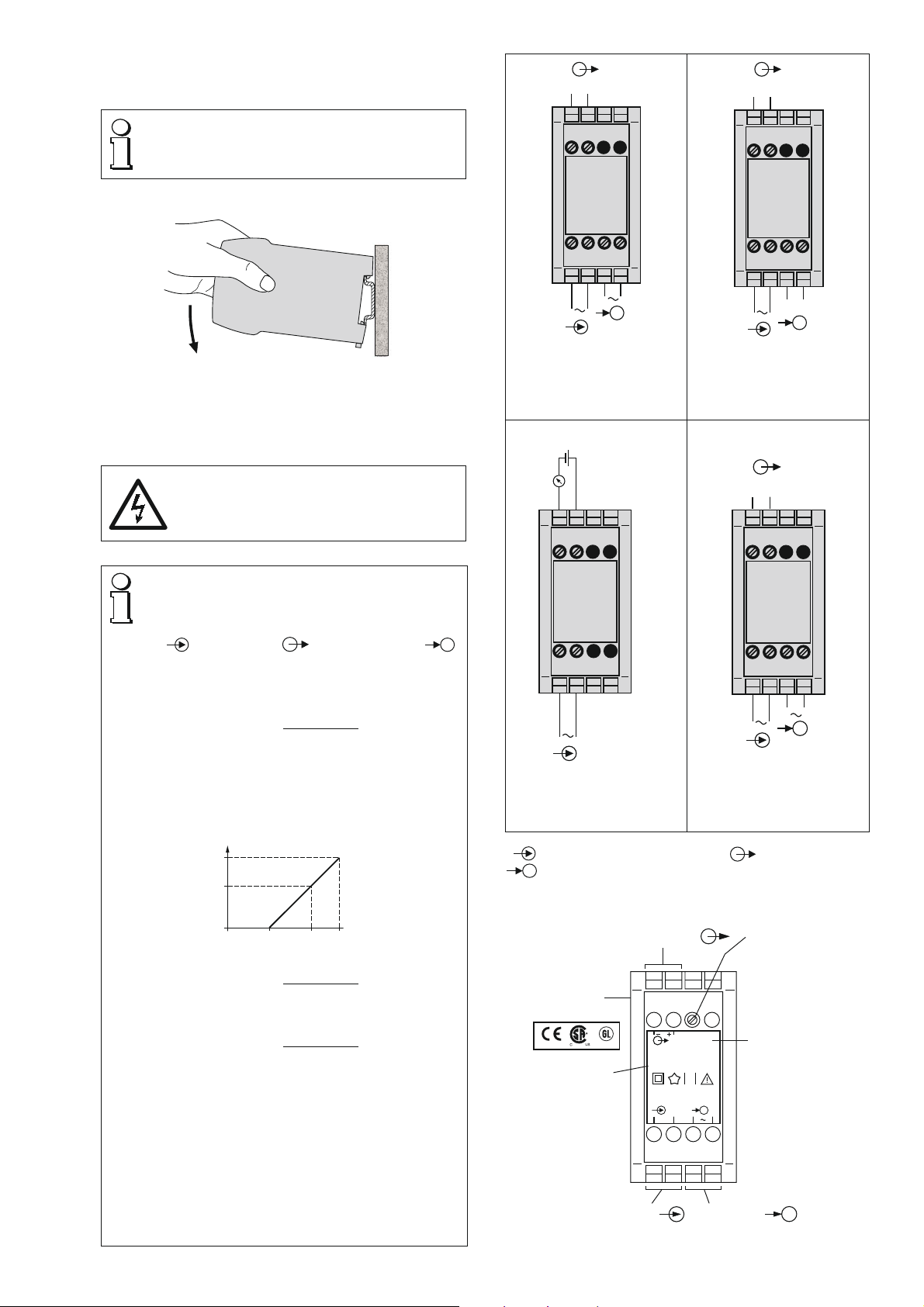

4. Befestigung
Die Befestigung des SINEAX U 539 erfolgt auf einer Hut-
schiene.
Bei der Bestimmung des Montageortes müs-
sen die «Umgebungsbedingungen», Abschnitt
«3. Technische Daten», eingehalten werden!
Gehäuse auf Hutschiene (EN 50 022) aufschnappen (siehe
Bild 1).
Bild 1. Montage auf Hutschiene 35 ×15 oder 35 ×7,5 mm.
5. Elektrische Anschlüsse
Elektrische Leitungen nachden Angaben auf dem Typenschild
des gelieferten Messumformers anschliessen.
Unbedingt sicher stellen, dass alle Leitungen
beim Anschliessen spannungsfrei sind!
DrohendeGefahrdurchhohe Eingangsspan-
nung oder hohe Hilfsenergiespannung!
Ferner ist zu beachten, …
…dass die Daten, die zur Lösung der Messauf-
gabe erforderlich sind, mit denen auf dem
Typenschild des SINEAX U 539 übereinstimmen
(Messeingang, Messausgangund
Hilfsenergie, siehe Bild 6)!
…dass der Widerstand im Ausgangsstromkreis
– bei Stromausgang den Wert
Rext max. [kΩ] ≤ 15 V
IAN [mA]
(IAN = Ausgangsstromendwert)
nicht überschreitet!
– bei Speisung über den Ausgangskreis
(2-Draht-Technik, Ausgang 4 - 20 mA) von der
Hilfsenergie H (12 - 32 V DC) abhängig ist
1000
0122432
0
600
Aussenwider- stand [Ω]
H = Hilfsenergie [V]
Rext max. [kΩ] = H [V] – 12 V
20 mA
– bei Spannungsausgang den Wert
Rext min. [kΩ] ≥ UAN [V]
10 mA
(UAN = Ausgangsspannungsendwert)
nicht unterschreitet!
…dass die Messausgangsleitungen als verdrillte
Kabel und möglichst räumlich getrennt von
Starkstromleitungen verlegt werden!
Imübrigen landesübliche Vorschriften(z.B. für Deutschland
VDE 0100 «Bedingungen über das Errichten von Stark-
stromanlagen mit Nennspannungen unter 1000 Volt») bei
der Installation und Auswahl des Materials der elektrischen
Leitungen befolgen! Bild 6. Erklärungen zum Typenschildbeispiel.
Messausgang
Hersteller
Fabrikations-
Nummer
Messeingang
1234
5678
3,7
SINEAX U 539
Ord: 123 / 123456 / 123 / 123
Camille Bauer AG
Switzerland
0–100V
50/60Hz
0–20 mA
230V AC
50/60Hz 3VA
Hilfsenergie
0,5
Prüfzeichen
auf Geräte-
Rückseite
Option mit
Potentiometer
für variable
Empfindlichkeit
±10%
1234
5678
–+
U
Bild 2. AC-Hilfsenergie.
1234
5678
–+
U
–+
Bild 3. DC-Hilfsenergie.
1234
5678
U
–+
Rext +
-
Bild 4. Speisung über
Ausgangskreis.
1234
5678
–+
U
–
Bild 5. DC-, AC-Hilfsenergie,
bei Ausführung mit einge-
bautem DC-, AC-Netzteil.
I = Spannungs-Messeingang = Messausgang
= Hilfsenergie

4
6. Inbetriebnahme und Wartung
Hilfsenergie und Messeingang einschalten.
Der Messumformer ist wartungsfrei.
7. Demontage-Hinweis
Messumformer gemäss Bild 7 von Tragschiene abneh-
men.
Bild 7
8. Gerätezulassungen
Germanischer Lloyd Zulassung
Zertifikat Nr.: 12 259-98 HH
CSA geprüft für USA und Kanada
file-nr. 204767

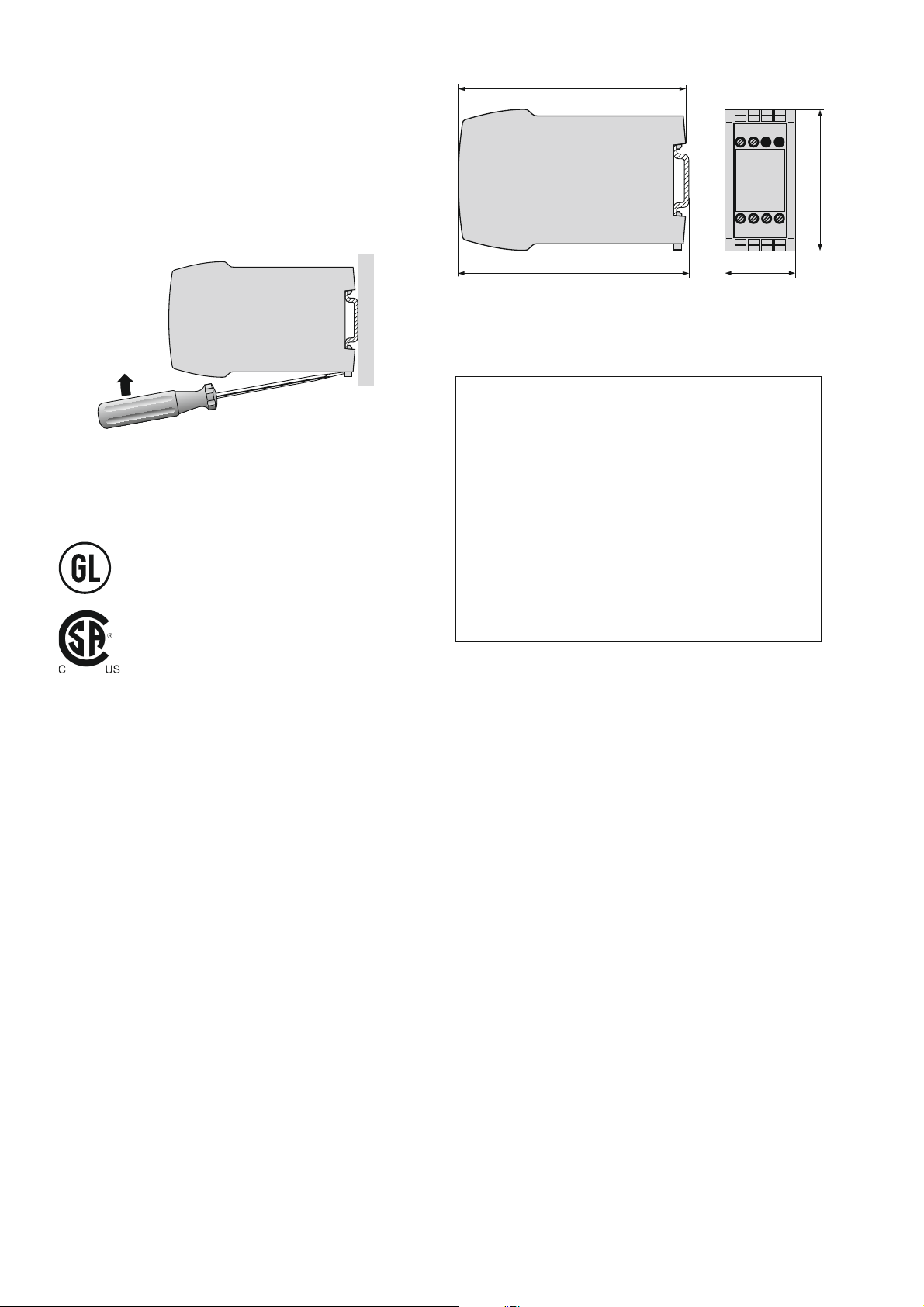

9. Mass-Skizze
114,1
112,5
35
69,1
1234
5678
Bild 8. Gehäuse P8/35 auf Hutschiene (35 ×15 mm oder
35 ×7,5 mm) nach EN 50 022.

5
Mode d’emploi
Convertisseur de mesure pour tension alternative SINEAX U 539
Les conseils de sécurité qui doivent impérativement être
observés sont marqués des symboles ci-contre dans le
présent mode d’emploi:
Les appareils ne peuvent être
éliminés que de façon appropriée!
Sommaire
1. A lire en premier, ensuite … ........................................5
2. Description brève ........................................................5
3. Caractéristiques techniques........................................5
4. Fixation........................................................................6
5. Raccordements électriques.........................................6
6. Mise en service et entretien.........................................7
7. Indication pour le démontage .....................................7
8. Admission d’appareils.................................................7
9. Croquis d’encombrement............................................7
10. Certificats de conformité........................................... 11
1. A lire en premier, ensuite …
Pour un fonctionnement sûr etsans danger, il
est essentiel de lire le présent mode d’emploi
et de respecter les recommandations de
sécurité mentionnées dans les rubriques
4. Fixation
5. Raccordements électriques.
Ces appareils devraient uniquement être manipulés par
des personnes qui les connaissent et qui sont autorisées
à travailler sur des installations techniques du réglage.
Toute intervention dans l’appareil entraîne l’extinction de
la clause de garantie.
2. Description brève
Le convertisseur de mesure SINEAX U 539 transforme une
tension alternative sinusoïdale en un courant continu ou une
tension continue proportionnel.
3. Caractéristiques techniques
Entrée de mesure
Fréquence nominale: 50/60 Hz
Tension nominale
d’entrée: 0 – 50 à 0 – 600 V
Consommation propre: < UN· 50 μA à UN≤ 150 V
< UN· 20 μA à UN> 150 V,
≤ 400 V
< UN· 5 μA à UN> 400 V
Sortie de mesure
Courant continu: 0 - 1 à 0 - 20 mA resp. live-zéro
0,2 - 1 à 4 - 20 mA
Tension de charge: 15 V
Résistance extérieure: Voir paragraphe«5. Raccordements
électriques»
Pour raccordement
en technique 2 fils: Alimentation à travers le circuit de
sortie 4 - 20 mA, résistance extéri-
eure voir paragraphe «5. Raccorde-
ments électriques»
Tension continue
contrainte: 0 - 1 à 0 - 10 V resp. live-zéro
0,2 - 1 à 2 - 10 V
Résistance extérieure: Voir paragraphe«5. Raccordements
électriques»
Temps de réponse: < 300 ms
Alimentation auxiliaire
Tension alternative
(CA): 230 V, ± 15%, 50 / 60 Hz
Consommation env. 3 VA,
voir Fig. 2
Options
Tension continue (CC): 24 V, – 15 / + 33 %,
consommation env. 1,5 W,
voir Fig. 3
En technique 2 fils et sortie
4-20 mA, (alimentation à travers le
circuit de sortie) 24 V, – 50/+ 33%,
consommation 1,5 W, voir Fig. 4
Tension continue (CC)
ou tension alternative
(CA): Bloc d’alimentation CC, CA
(CC ou 40 - 400 Hz)
85 - 230 V CC/CA ou
24 - 60 V CC/CA
CC – 15/+ 33%, CA ± 15%
Consommation
≤ 1,5 W resp. ≤ 3 VA, voir Fig. 5
Précision (selon analogie avec EN 60 688)
Valeur conventionnelle: Valeur finale de sortie de mesure
Précision: Classe 0,5
Sécurité
Degré d’encrassement: 2
Catégorie de
surtension: III (à ≤ 300 V)
II (à > 300 V)
Conditions de référence
Température de
fonctionnement: – 10 à + 55 °C
Temp. de stockage: – 40 à + 70 °C
Humidité relative en
moyenne annuelle: ≤ 75 %
Altitude: 2000 m max.
Utiliser seulement dans les intérieurs!

6

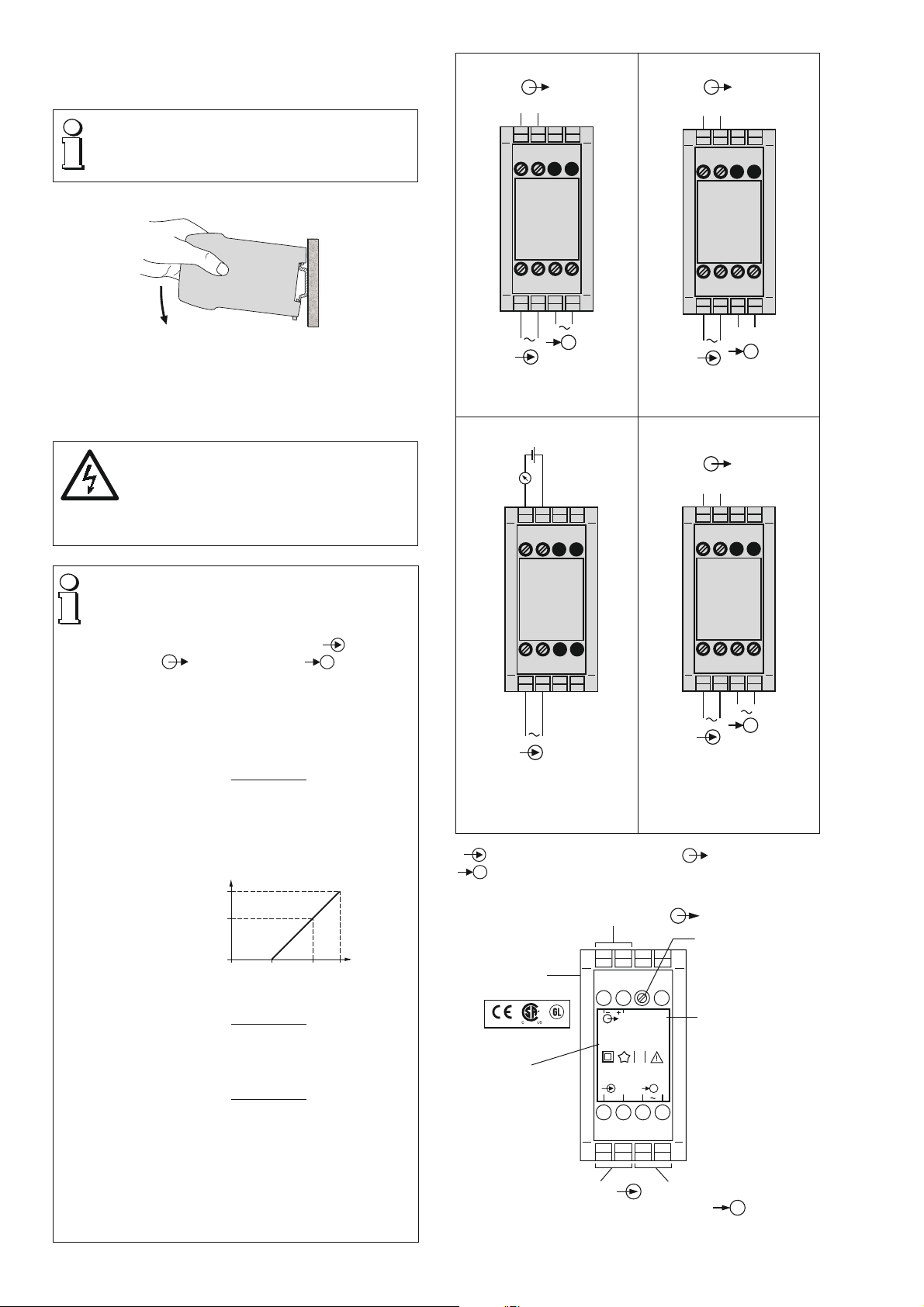

4. Fixation
Les convertisseurs U 539 peuvent être montés sur des rails
«à chapeau».
En déterminant l’emplacement de montage, il
faut tenir compte des indications fournies sous
la rubrique «Ambiance extérieure», chapitre
«3. Caractéristiques techniques»!
Encliqueter le boîtier sur le rail «à chapeau» (EN 50 022)
(voir Fig. 1).
Fig. 1. Montage sur rail «à chapeau» 35 ×15 ou 35 ×7,5 mm.
5. Raccordements électriques
Raccorder les lignes électriques selon l’indication sur la
plaquette signalétique.
Lors du raccordement des câbles, s’assurer
impérativement que toutes les lignes soient
hors tension!
Danger imminent par tension de mesure ou par tension
d’alimentation auxiliaire qui peuvent être élevées!
Veiller en plus, …
…que les caractéristiquestechniques qui permettent
de résoudre le problème de mesure correspon-
dent aux données mentionnées sur la plaquette
signalétique du SINEAX U 539 ( entrée de
mesure, sortiede mesure et alimentation
auxiliaire, voir Fig.6)!
…que la valeur indiquée pour la résistance du circuit
de sortie
– ne doit pas être dépassée par le haut pour la
sortie de courant
Rext max. [kΩ] ≤ 15 V
IAN [mA]
(IAN = Valeur finale du courant de sortie)
– est dépendante de l’alimentation auxiliaire H
(12-32 V CC) en alim. à travers le circuit de
sortie (technique 2 fils, sortie 4 - 20 mA)
1000
0122432
0
600
Résistance extérieure [Ω]
H = Alimentation
auxiliaire [V]
Rext max. [kΩ] = H [V] – 12 V
20 mA
– ne doit pas surpassée par le bas pour la sortie
en tension
Rext min. [kΩ] ≥ UAN [V]
10 mA
(UAN = Valeur finale de la tension de sortie)
…que les lignes de sortie de signal de mesure soient
réalisées par des câbles torsadés et disposées à
une certaine distance des lignes courant fort!
Au reste, respecter les prescriptions nationales pour
l’installation et le choix du matériel des conducteurs élec-
triques! Fig. 6. Déclaration pour la plaque signalétique.
Sortie de mesure
Fabricant
No. de
fabrikation
Entrée de mesure
1234
5678
Alimentation
auxiliaire
Repères de test
sur le dos
d’appareil
En option avec
potentiomètre
pour sensibilité
variable ±10%
3,7
SINEAX U 539
Ord: 123 / 123456 / 123 / 123
Camille Bauer AG
Switzerland
0–100V
50/60Hz
0–20 mA
230V AC
50/60Hz 3VA
0,5
1234
5678
–+
U
Fig. 2. Alim. auxiliaire CA.
1234
5678
–+
U
–+
Fig. 3. Alim. auxiliaire CC.
1234
5678
U
–+
Rext +
-
Fig. 4. Alimentation à travers
le circuit de sortie.
1234
5678
–+
U
–
Fig. 5. Alimentation auxiliaire
CC, CA en exécution avec
bloc d’alim. CC, CA incorporé.
I = Entrée de mesure en tension = Sortie de mesure
= Alimentation auxiliaire

7
6. Mise en service et entretien
Enclencher l’alimentation auxiliaire et l’entrée de mesure.
Le convertisseur de mesure ne nécessite pas d’entretien.
7. Indication pour le demontage

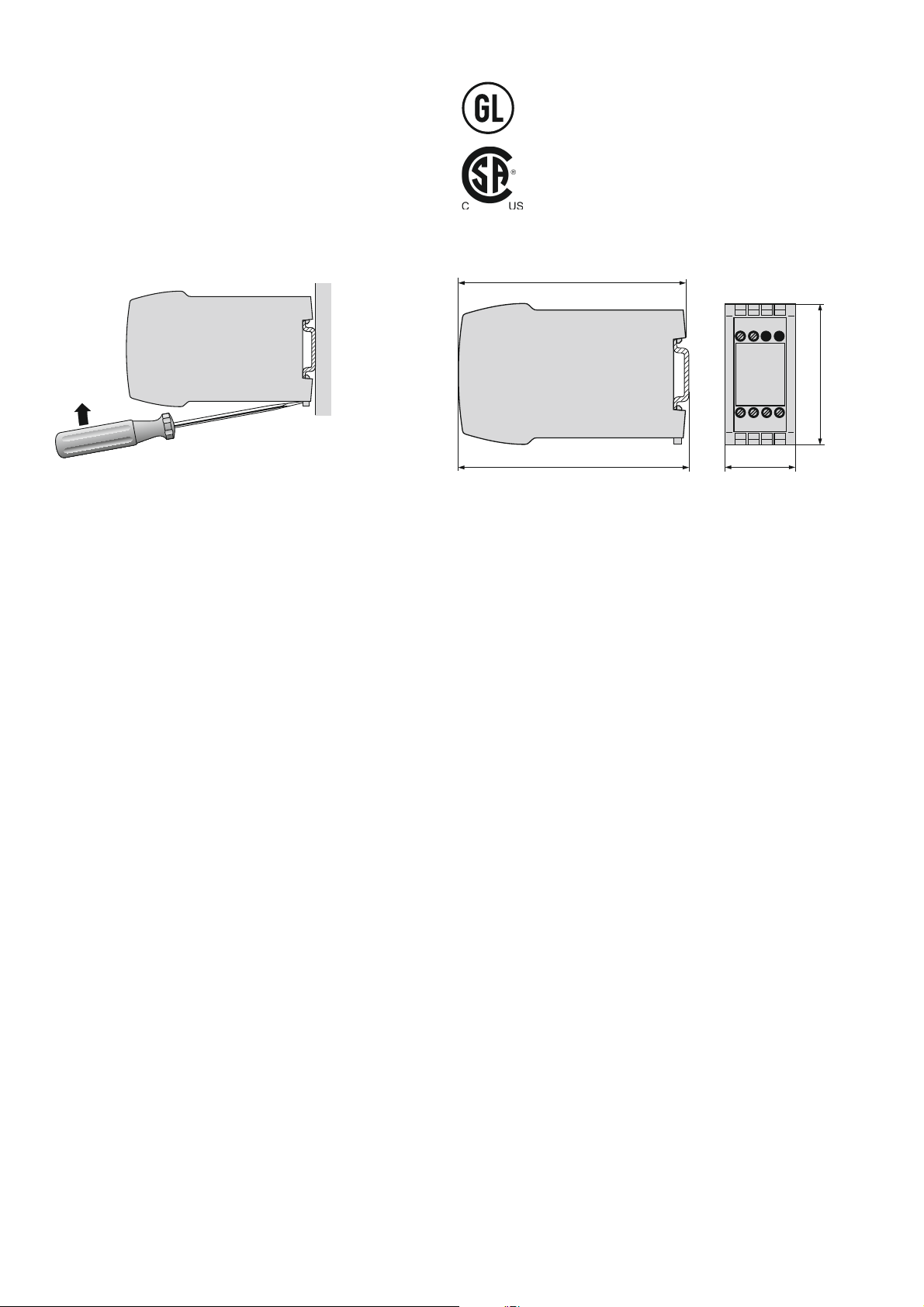

Démonter le convertisseur du rail support selon Fig. 7.
Fig. 7
8. Admission d’appareils
Lloyd germanique
Type du certificat d’approbation:
12 258-98 HH
CSA examiné pour les USA et le Canada
file-nr. 204767
9. Croquis d’encombrement
114,1
112,5
35
69,1
1234
5678
Fig. 8. Boîtier type P8/35 sur rail «à chapeau» (35 ×15 mm ou
35 ×7,5 mm) selon EN 50 022.
FCC consentement et Canadian DOC déclaration
Cet appareil a été testéet s’est avéréconforme aux limites
prévues pour les appareils numériques de classe A et à
la partie 15 des règlements FCC et à la réglementation
des radio-interférences du Canadian Department of
communications. Ces limites sont destinéesà fournir une
protection adéquate contre les interférences néfastes
lorsque l’appareil est utilisé dans un environnement
commercial. Cet appareil génère, utilise et peut radier
une énergie à fréquence radioélectrique; il est en outre
susceptibled’engendrerdesinterférencesavecles com-
munications radio, s’il n’est pas installé et utilisé confor-
mément aux instructions du mode d’emploi. L’utilisation
de cet appareil dans les zones résidentielles peut causer
des interférences néfastes, auquel cas l’exploitant sera
amené à prendre les dispositions utiles pour palier aux
interférences à ses propres frais.

8
Operating Instructions

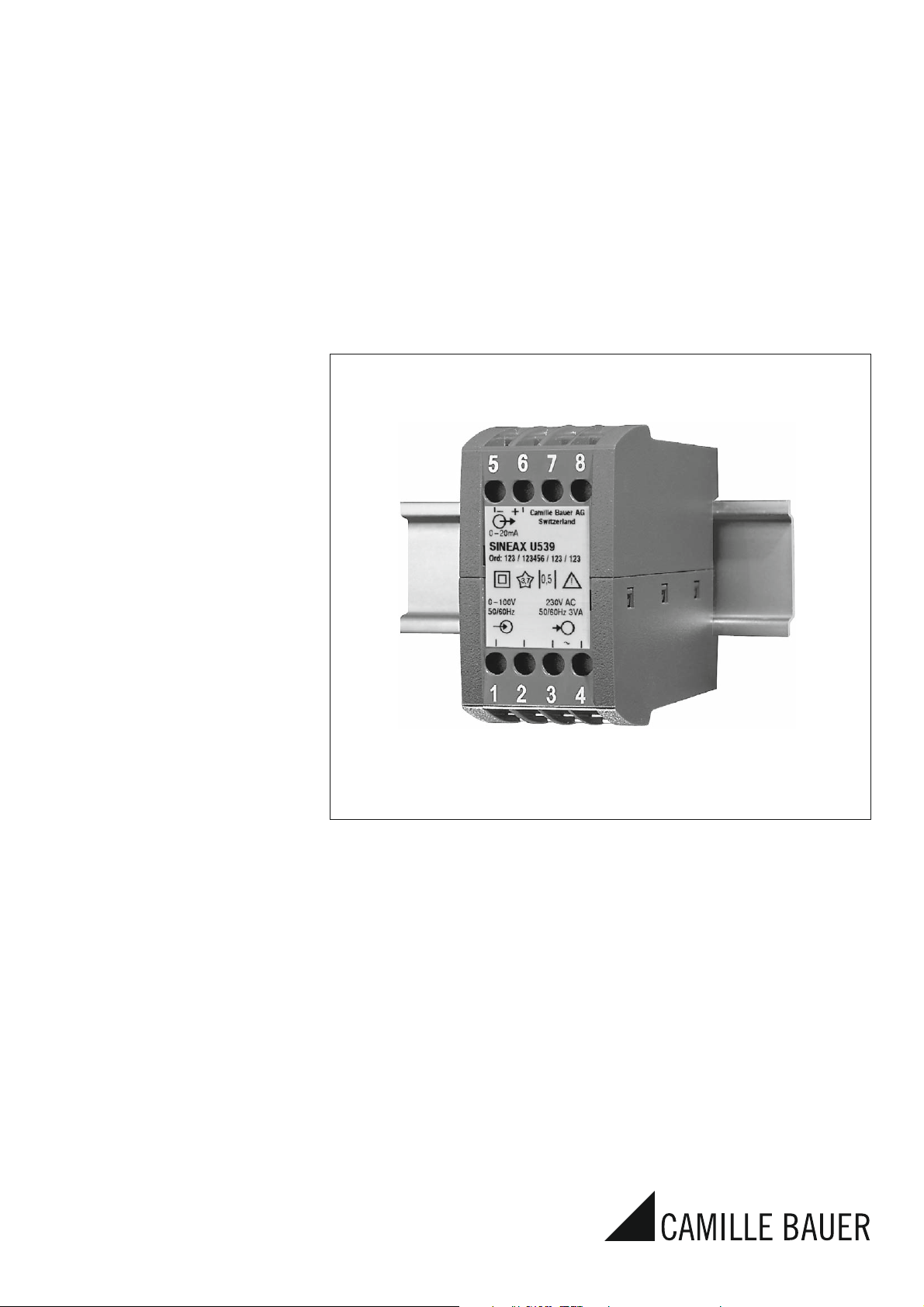

Transducer for AC voltage SINEAX U 539
Safety precautions to be strictly observed are marked with
following symbols in the Operating Instructions
The instruments must only be dispo-
sed of in the correct way!
Contents
1. Read first and then … ................................................ 8
2. Brief description.......................................................... 8
3. Technical data ............................................................. 8
4. Mounting .....................................................................9
5. Electrical connections.................................................9
6. Commissioning and maintenance.............................10
7. Releasing the transducer ..........................................10
8. Instruments admissions ............................................10
9. Dimensional drawing.................................................10
10. Declarations of conformity........................................11
1. Read first and then …
The proper and safe operation of the device
assumes that the Operating Instructions is
read carefully and the safety warnings given
in the various Sections
4. Mounting
5. Electrical connections
are observed.
The device should onlybe handled by appropriatelytrained
personnel who are familiar with it and authorised to work
in electrical installations.
Unauthorized repair or alteration of the unit invalidates
the warranty.
2. Brief description
The transducer SINEAX U 539 is designed to convert a sinus-
oidal AC voltage into a DC current or voltage proportional
to the measured value.
3. Technical data
Measuring input
Nominal frequency: 50/60 Hz
Nominal input current: 0 – 50 to 0 – 600 V
Own consumption: < UN· 50 μA at UN≤ 150 V
< UN· 20 μA at UN> 150 V,
≤ 400 V
< UN· 5 μA at UN> 400 V
Measuring output
DC current: 0 - 1 to 0 - 20 mA resp. live-zero
0.2 - 1 to 4 - 20 mA
Burden voltage: 15 V
External resistance: See Section “5. Electrical connec-
tions”
With 2-wire
connection: Power supply via output leads,
4 - 20 mA,
External resistance see Section
“5. Electrical connections”
Load-independent
DC voltage: 0 - 1 to 0 - 10 V resp. live-zero
0.2 - 1 to 2 - 10 V
External resistance: See Section “5. Electrical connec-
tions”
Response time: < 300 ms
Power supply
AC voltage: 230 V, ± 15%, 50 / 60 Hz
Power consumption approx. 3 VA,
see Fig. 2
Options
DC voltage: 24 V, – 15 / + 33 %,
power consumption approx. 1.5 W,
see Fig. 3
With 2-wire connection and output
4…20 mA (power supply via output
leads) 24 V, – 50/+ 33%,
power consumption 1.5 W,
see Fig. 4
DC or AC voltage: DC, AC power pack
(DC or 40 - 400 Hz)
85 - 230 V DC/AC or
24 - 60 V DC/AC
DC – 15/+ 33%, AC ± 15%
Power consumption
≤ 1.5 W resp. ≤ 3 VA, see Fig. 5
Accuracy (acc. to IEC 688)
Reference value: Output end value
Accuracy: Class 0.5
Safety
Pollution degree: 2
Installation category: III (with ≤ 300 V)
II (with > 300 V)
Reference conditions
Operating temperature: – 10 to + 55 °C
Storage temperature: – 40 to + 70 °C
Relative humidity of
annual mean: ≤ 75 %
Altitude: 2000 m max.
Indoor use statement

9

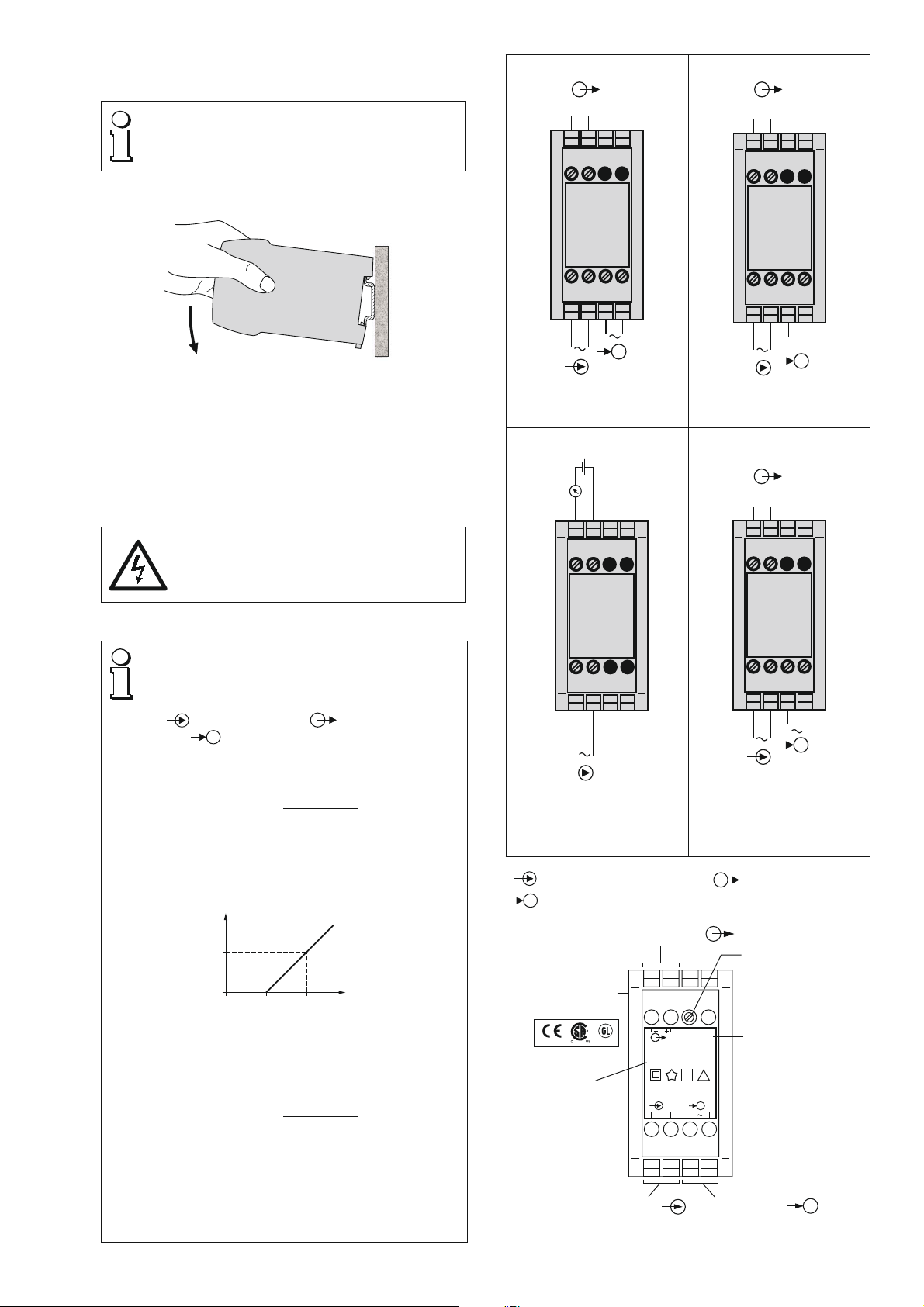

4. Mounting
The SINEAX U 539 can be mounted on a top-hat rail.
Note “Environmental conditions” in Section
“3. Technical data” when determining the place of
installation!
Simply clip the device onto the top-hat rail (EN 50 022) (see
Fig. 1).
Fig. 1. Mounting onto a top-hat rail 35 ×15 or 35 ×7.5 mm.
5. Electrical connections
Connect the leads acc. to the instructions on nameplate.
Make sure that all cables are not live when
making the connections!
Impending danger by high input voltage
or high power supply voltage!
Also note that, …
…the data required to carry out the prescribed
measurement must correspond to those mar-
ked on the nameplate of the SINEAX U 539
( measuring input, measuring output
and power supply, see Fig. 6)!
…the resistance in the output circuit
– may not overrange the value
Rext max. [kΩ] ≤ 15 V
IAN [mA]
(IAN = current output end value)
– with power supply via output leads (2-wire
connection, output 4 - 20 mA) dependent on
power supply H (12 - 32 V DC)
1000
0122432
0
600
External resistance [Ω]
H = Power supply [V]
Rext max. [kΩ] = H [V] – 12 V
20 mA
– may not underrange the value
Rext min. [kΩ] ≥ UAN [V]
10 mA
(UAN = voltage output end value)
…the measurement output cablesshould be twisted
pairs and run as far as possible away from heavy
current cables!
In all other respects, observe all local regulations when
selecting the type of electrical cable and installing them! Fig. 6. Declaration to type label.
Measuring output
Manufacturer
Works No.
Measuring input
1234
5678
Power supply
Test marks on
device rear side
Optionally with
potentiometer
for variable
sensibility ±10%
3,7
SINEAX U 539
Ord: 123 / 123456 / 123 / 123
Camille Bauer AG
Switzerland
0–100V
50/60Hz
0–20 mA
230V AC
50/60Hz 3VA
0,5
1234
5678
–+
U
Fig. 2. AC power supply
1234
5678
–+
U
–+
Fig. 3. DC power supply.
1234
5678
U
–+
R
ext
+
-
Fig. 4. Power supply via
output leads.
1234
5678
–+
U
–
Fig. 5. DC, AC power supply,
in version with built-in
DC, AC power pack.
I = Voltage measuring input = Measuring output
= Power supply

10
6. Commissioning and maintenance
Switch on the power supply and the measuring input.
No maintenance is required.
7. Releasing the transducer
Release the transducer from a top-hat rail as shown in
Fig. 7.
Fig. 7
8. Instruments admissions
Germanischer Lloyd
Type approval certificate:
12 258-98 HH
CSA approved for USA and Canada
file-nr. 204767
9. Dimensional drawing
114.1
112.5
35
69.1
1234
5678
Fig. 8. Housing type P8/35 onto a top hat rail (35 ×15 mm or
35×7.5 mm) acc. to EN 50 022.
FCC Compliance and Canadian DOC Statement
This equipment has been tested and found to comply
with the limits for a Class A digital device, pursuant to
both part 15 of the FCC Rules and the radio interference
regulations of the Canadian Department of Communi-
cations: These limits are designed to provide reasona-
ble protection against harmful interference when the
equipment is operated in a commercial environment.
This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in accor-
dance with the instruction manual, may cause harmful
interference to radio communications. Operation of this
equipment in a residential area is like to cause harmful
interference in which case the user will be required to
correct the interference at his own expense.

11
10. Konformitätserklärung / Certificat de conformité / Declaration of conformity
EG - KONFORMITÄTSERKLÄRUNG
DECLARATION OF CONFORMITY
Dokument-Nr./ U539_CE-konf.DOC
Document.No.:
Hersteller/ Camille Bauer AG
Manufacturer: Switzerland
Anschrift / Aargauerstrasse 7
Address: CH-5610 Wohlen
Produktbezeichnung/ Messumformer für Wechselspannung
Product name: Transducer for AC Voltage
Typ / Type: SINEAX U 539
Das bezeichnete Produkt stimmt mit den Vorschriften folgender Europäischer Richtlinien
überein, nachgewiesen durch die Einhaltung folgender Normen:
The above mentioned product has been manufactured according to the regulations of the fol-
lowing European directives proven through compliance with the following standards:
Nr. / No. Richtlinie / Directive
2004/108/EG
2004/108/EC Elektromagnetische Verträglichkeit - EMV - Richtlinie Electromagnetic compatibility -EMC directive
EMV /
EMC Fachgrundnorm / Generic Standard Messverfahren / Measurement methods
Störaussendung /
Emission EN 61000-6-4 : 2007 EN 55011 : 2007+A2:2007
Störfestigkeit /
Immunity EN 61000-6-2 : 2005 IEC 61000-4-2: 1995+A1:1998+A2:2001 IEC 61000-4-3: 2006+A1:2007
IEC 61000-4-4: 2004
IEC 61000-4-5: 2005
IEC 61000-4-6: 2008
IEC 61000-4-11: 2004
Nr. / No. Richtlinie / Directive
2006/95/EG
2006/95/EC
Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungs-
grenzen – Niederspannungsrichtlinie – CE-Kennzeichnung : 95
Electrical equipment for use within certain voltage limits – Low Voltage Direc-
tive – Attachment of CE mark : 95
EN/Norm/Standard IEC/Norm/Standard
EN 61 010-1 : 2001 IEC 1010-1 : 2001
Ort, Datum /
Place, date: Wohlen, 2.Oktober.2009
Unterschrift / signature:
M. Ulrich J. Brem
Leiter Technik / Head of engineering Qualitätsmanager / Quality manager

12
EG - KONFORMITÄTSERKLÄRUNG
DECLARATION OF CONFORMITY
Dokument-Nr./ U539_2D_CE-konf.DOC
Document.No.:
Hersteller/ Camille Bauer AG
Manufacturer: Switzerland
Anschrift / Aargauerstrasse 7
Address: CH-5610 Wohlen
Produktbezeichnung/ Messumformer für Wechselspannung
Product name: Transducer for AC Voltage
Typ / Type: SINEAX U 539-2-Drahtanschluss
Das bezeichnete Produkt stimmt mit den Vorschriften folgender Europäischer Richtlinien
überein, nachgewiesen durch die Einhaltung folgender Normen:
The above mentioned product has been manufactured according to the regulations of the fol-
lowing European directives proven through compliance with the following standards:
Nr. / No. Richtlinie / Directive
2004/108/EG
2004/108/EC Elektromagnetische Verträglichkeit - EMV - Richtlinie Electromagnetic compatibility -EMC directive
EMV /
EMC Fachgrundnorm / Generic Standard Messverfahren / Measurement methods
Störaussendung /
Emission EN 61000-6-4 : 2007 EN 55011 : 2007+A2:2007
Störfestigkeit /
Immunity EN 61000-6-2 : 2005 IEC 61000-4-2: 1995+A1:1998+A2:2001 IEC 61000-4-3: 2006+A1:2007
IEC 61000-4-4: 2004
IEC 61000-4-5: 2005
IEC 61000-4-6: 2008
Nr. / No. Richtlinie / Directive
2006/95/EG
2006/95/EC
Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungs-
grenzen – Niederspannungsrichtlinie – CE-Kennzeichnung : 95
Electrical equipment for use within certain voltage limits – Low Voltage Direc-
tive – Attachment of CE mark : 95
EN/Norm/Standard IEC/Norm/Standard
EN 61 010-1 : 2001 IEC 1010-1 : 2001
Ort, Datum /
Place, date: Wohlen, 2.Oktober.2009
Unterschrift / signature:
M. Ulrich J. Brem
Leiter Technik / Head of engineering Qualitätsmanager / Quality manager
