Camille Bauer SINEAX U 543 User manual

1
U 543 B d-f-e 133 984 06.01
Betriebsanleitung
Messumformer für Wechselspannung SINEAX U 543
Mode d’emploi
Convertisseur de mesure
pour tension alternative SINEAX U 543
Operating Instructions
Transducer for AC voltage SINEAX U 543
Camille Bauer AG
Aargauerstrasse 7
CH-5610 Wohlen/Switzerland
Phone [phone]
Fax [phone]
e-mail: [email protected]
http://www.gmc-instruments.com

2
4. Befestigung
Die Befestigung des SINEAX U 543 erfolgt auf einer Hut-
schiene.
Bei der Bestimmung des Montageortes müs-
sendie«Umgebungsbedingungen»,Abschnitt
«3. Technische Daten», eingehalten werden!
Betriebsanleitung
Messumformer für Wechselspannung SINEAX U 543
Deutsch
Sicherheitshinweise, die unbedingt beachtet werden
müssen, sind in dieser Betriebsanleitung mit folgen-
den Symbolen markiert:
Inhaltsverzeichnis
1. Erst lesen, dann … ..................................................... 2
2. Kurzbeschreibung ....................................................... 2
3. Technische Daten .......................................................2
4. Befestigung ................................................................. 2
5. Elektrische Anschlüsse ...............................................3
6. Inbetriebnahme und Wartung .....................................3
7. Demontage-Hinweis ...................................................3
8. Gerätezulassungen .....................................................3

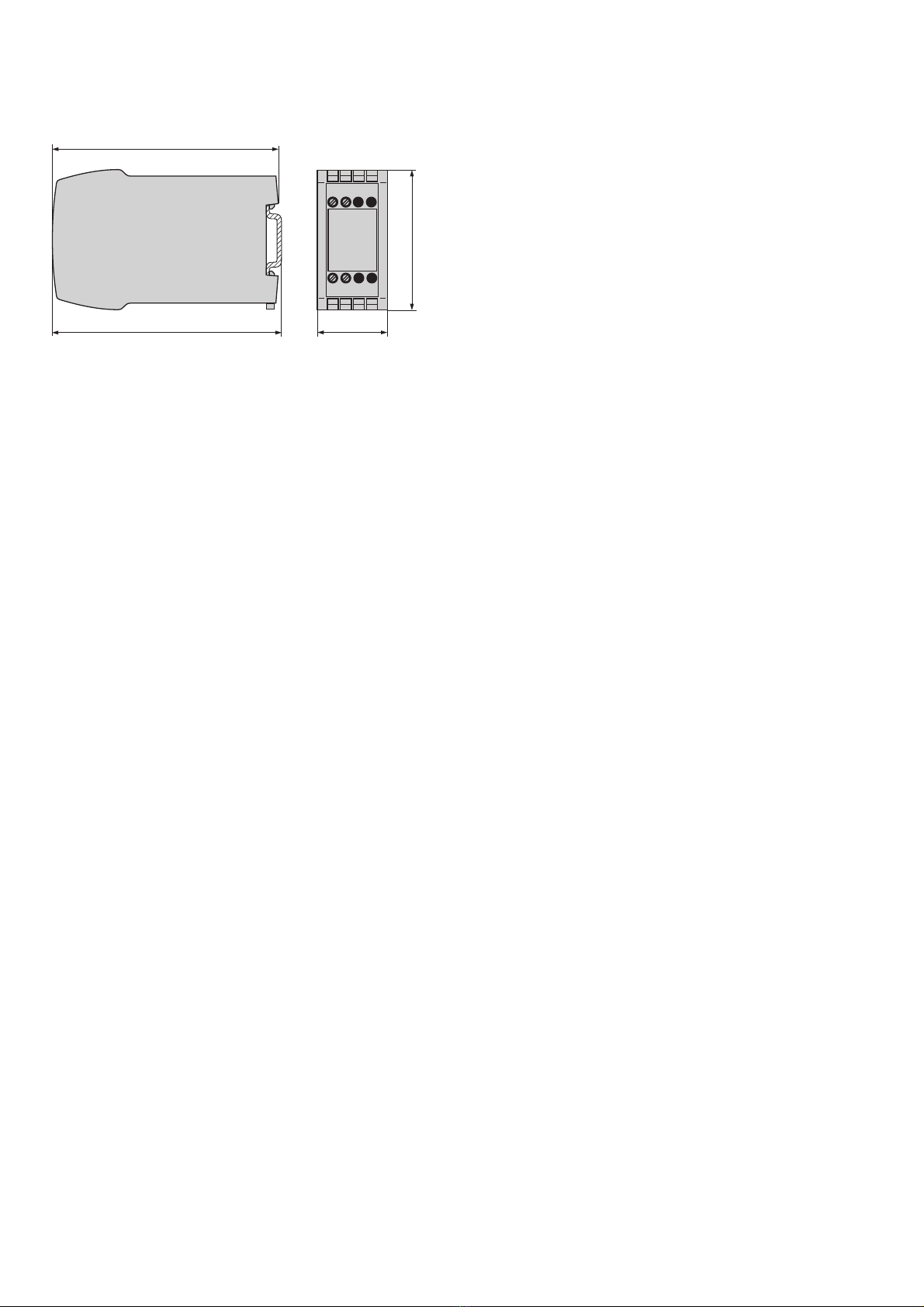

9. Mass-Skizze ............................................................... 8
1. Erst lesen, dann …
Der einwandfreie und gefahrlose Betrieb
setzt voraus, dass die Betriebsanleitung
gelesen und die in den Abschnitten
4. Befestigung
5. Elektrische Anschlüsse
enthaltenen Sicherheitshinweise beachtet
werden.
Der Umgang mit diesem Gerät sollte nur durch entspre-
chend geschultes Personal erfolgen, das das Gerät
kennt und berechtigt ist, Arbeiten in regeltechnischen
Anlagen auszuführen.
2. Kurzbeschreibung
Der Messumformer SINEAX U 543 dient zur Umwandlung
einer sinusförmigen Wechselspannung in ein dem Messwert
proportionales Gleichstrom- oder Gleichspannungssignal.
Er arbeitet ohne separat zugeführte Hilfsenergie.
3. Technische Daten
Messeingang
Nennfrequenz: 50/60 Hz
Eingangs-
nennspannung: Max. Messeingangsspannung auf
dem Typenschild beachten!
0 - 20 bis 0 - 600 V
Eigenverbrauch bei
Nennfrequenz 50 Hz: 2,0 VA bei 20 mA Ausgang
1,6 VA bei 10 mA Ausgang
1,4 VA bei 5 mA Ausgang
1,2 VA bei 1 mA Ausgang
Einstellbarkeit
(Besonderheit): Zulässige Änderung des Messbe-
reichendwertes, variable Empfind-
lichkeit, einstellbar mit Potentiome-
ter (siehe Bild 3)
Einstellbereich
ca. 0,9 - 1,1 · UN(ca. ±10%)
100%
0 0,9 1,1
0
Ausgang
Messeingang 1
U
N
Messausgang
Gleichstrom:
Ausgangssignale IA: 0 - 1, 0 - 5, 0 - 10 oder 0 - 20 mA
Bürdenspannung: 15 V
Aussenwiderstand: Siehe Abschnitt «5. Elektrische An-
schlüsse»
Nicht aufgeprägte
Gleichspannung: 0 - 1 bis 0 - 10 V
Aussenwiderstand: Siehe Abschnitt «5. Elektrische An-
schlüsse»
Einstellzeit: ≤300 ms
Genauigkeitsangaben (Analog EN 60 688)
Bezugswert: Ausgangsendwert
Grundgenauigkeit: Klasse 0,5
Eingang: 20 - 100%
Temperatureinfluss
(– 10…+ 55 °C): 0,2% / 10 K
Sicherheit
Verschmutzungsgrad: 2
Überspannungs-
kategorie: III (bei ≤300 V)
II (bei > 300 V)
Umgebungsbedingungen
Betriebstemperatur: –10 bis + 55 °C
Lagerungstemperatur: – 40 bis + 70 °C
Relative Feuchte
im Jahresmittel: ≤75%

3
Gehäuse auf Hutschiene (EN 50 022) aufschnappen (siehe
Bild 1).
Bild 1. Montage auf Hutschiene 35 ×15 oder 35 ×7,5 mm.
6. Inbetriebnahme und Wartung
Messeingang einschalten. Es besteht die Möglichkeit, wäh-
rend des Betriebes die Ausgangsleitung zu unterbrechen
und ein Kontrollgerät anzuschliessen, z.B. für eine Funktions-
prüfung.
Der Messumformer ist wartungsfrei.
Bild 3. Erklärungen zum Typenschildbeispiel.
Deutsch
Bild 4
Messausgang
Hersteller
Fabrikations-
Nummer
Messeingang
1234
5678
3,7
SINEAX U543
Ord: 123 / 123456 / 123 / 123
Camille Bauer AG
Switzerland
0 – 100V 50/60Hz
max. 2VA
0–20mA
0,5
Prüfzeichen
auf Geräte-
Rückseite
Option mit
Potentiometer
für variable
Empfindlichkeit
±10%
7. Demontage-Hinweis
Messumformer gemäss Bild 4 von Tragschiene abnehmen.
5. Elektrische Anschlüsse
Elektrische Leitungen nach den Angaben auf dem Typen-
schild des gelieferten Messumformers anschliessen.
Unbedingt sicher stellen, dass alle Leitun-
genbeim Anschliessen spannungsfrei sind!
Ferner ist zu beachten, …
… dass die Daten, die zur Lösung der Messaufga-
be erforderlich sind, mit denen auf dem Typen-
schild des SINEAX U 543 übereinstimmen
(Messeingang, Messausgang, siehe
Bild 3)!
… dass der Widerstand im Ausgangsstromkreis
–bei Stromausgang den Wert
Rext max. [kΩ] ≤
(IAN = Ausgangsstromendwert)
nicht überschreitet!
–bei Spannungsausgang den Wert
Rext min. ≥200 kΩ
nicht unterschreitet!
… dass die Messausgangsleitungen als verdrillte
Kabel und möglichst räumlich getrennt von
Starkstromleitungen verlegt werden!
Im übrigen landesübliche Vorschriften (z.B. für Deutsch-
land VDE 0100 «Bedingungen über das Errichten von
Starkstromanlagen mit Nennspannungen unter 1000 Volt»)
bei der Installation und Auswahl des Materials der elektri-
schen Leitungen befolgen!
15 V
IAN [mA]
Bild 2. SINEAX U 543,
für Wechselspannungs-Messung.
U = Messeingang
= Messausgang
1234
5678
–+
U
Germanischer Lloyd Zulassung
Zertifikat Nr.: 12 259-98 HH
CSA geprüft für USA und Kanada
file-nr. 204767
8. Gerätezulassungen

4
Français
Mode d’emploi
Convertisseur de mesure pour tension alternative SINEAX U 543
Les conseils de sécurité qui doivent impérativement
être observés sont marqués des symboles ci-contre
dans le présent mode d’emploi:
Sommaire
1. A lire en premier, ensuite … ....................................... 4
2. Description brève........................................................4
3. Caractéristiques techniques .......................................4
4. Fixation .......................................................................4
5. Raccordements électriques ........................................5
6. Mise en service et entretien ........................................5
7. Indication pour la demontage .....................................5
8. Admission d’appareils ................................................5
9. Croquis d’encombrement ........................................... 8
1. A lire en premier, ensuite …
Pour un fonctionnement sûr et sans danger,
il est essentiel de lire le présent mode
d’emploi et de respecter les recommanda-
tions de sécurité mentionnées dans les
rubriques
4. Fixation
5. Raccordements électriques.
Ces appareils devraient uniquement être manipulés par
des personnes qui les connaissent et qui sont autorisées
à travailler sur des installations techniques du réglage.
2. Description brève
Le convertisseur de mesure SINEAX U 543 transforme une
tension alternative sinusoïdale en un courant continu ou une
tensioncontinue proportionnel. Il fonctionnesans alimentation
auxiliaire.
3. Caractéristiques techniques
Entrée de mesure
Fréquence nominale: 50/60 Hz
Valeur nominale de la
tension d’entrée: Respecter la tension d’entrée max.
sur la plaquette signalétique!
0 - 20 à 0 - 600 V
Consommation propre
pour fréquence
nominale 50 Hz: 2,0 VA pour sortie 20 mA
1,6 VA pour sortie 10 mA
1,4 VA pour sortie 5 mA
1,2 VA pour sortie 1 mA
Ajustage (particularité): Variation admissible de la plage de
mesure, sensibilité variable, ajus-
table par potentiomètre (voir Fig. 3)
Etendue de l’ajustage
env. 0,9 - 1,1 · UN(env. ±10%)
100%
0 0,9 1,1
0
Sortie
Entrée de mes. 1
U
N
4. Fixation
Les convertisseurs SINEAX U 543 peuvent être montés sur
des rails «à chapeau».
En déterminant l’emplacement de montage, il
faut tenir compte des indications fournies sous
larubrique«Ambiance extérieure»,duchapitre
«3. Caractéristiques techniques»!
Sortie de mesure
Courant continu: 0 - 1, 0 - 5, 0 - 10 ou 0 - 20 mA
Tension max.
de charge: 15 V
Résistance extérieure: Voir paragraphe «5. Raccordements
électriques»
Tension continue
non-contrainte: 0 - 1 à 0 - 10 V
Résistance extérieure: Voir paragraphe «5. Raccordements
électriques»
Temps de réponse: ≤300 ms
Précision (selon analogie avec EN 60 688)
Valeur
conventionnelle: Valeur finale de la sortie
Précision de base: Classe 0,5
Entrée: 20 - 100%
Influence de la
température
(– 10 à + 55 °C): 0,2% / 10 K
Sécurité
Degré d’encrassement: 2
Catégorie de
surtension: III (en ≤300 V)
II (en > 300 V)
Ambiance extérieure
Température de
fonctionnement: –10 à + 55 °C
Température de
stockage: –40 à + 70 °C
Humidité relative en
moyenne annuelle: ≤75 %

5
Français
6. Mise en service et entretien
Enclencher l’entrée de mesure. Il est possible d’interrompre
le circuit de sortie pendant le fonctionnement pour brancher
par exemple un appareil de contrôle.
Le convertisseur de mesure ne nécessite pas d’entretien.
Fig. 3. Déclaration pour la plaque signalétique.
Fig. 4
Sortie de mesure
Fabricant
No. de
fabrication
Entrée de mesure
1234
5678
En option avec
potentiomètre
pour sensibilité
variable ±10%
3,7
SINEAX U543
Ord: 123 / 123456 / 123 / 123
Camille Bauer AG
Switzerland
0–100V 50/60Hz
max. 2VA
0–20mA
0,5
Repères de test
sur le dos
d’appareil
7. Indication pour le demontage
Démonter le convertisseur du rail support selon Fig. 4.

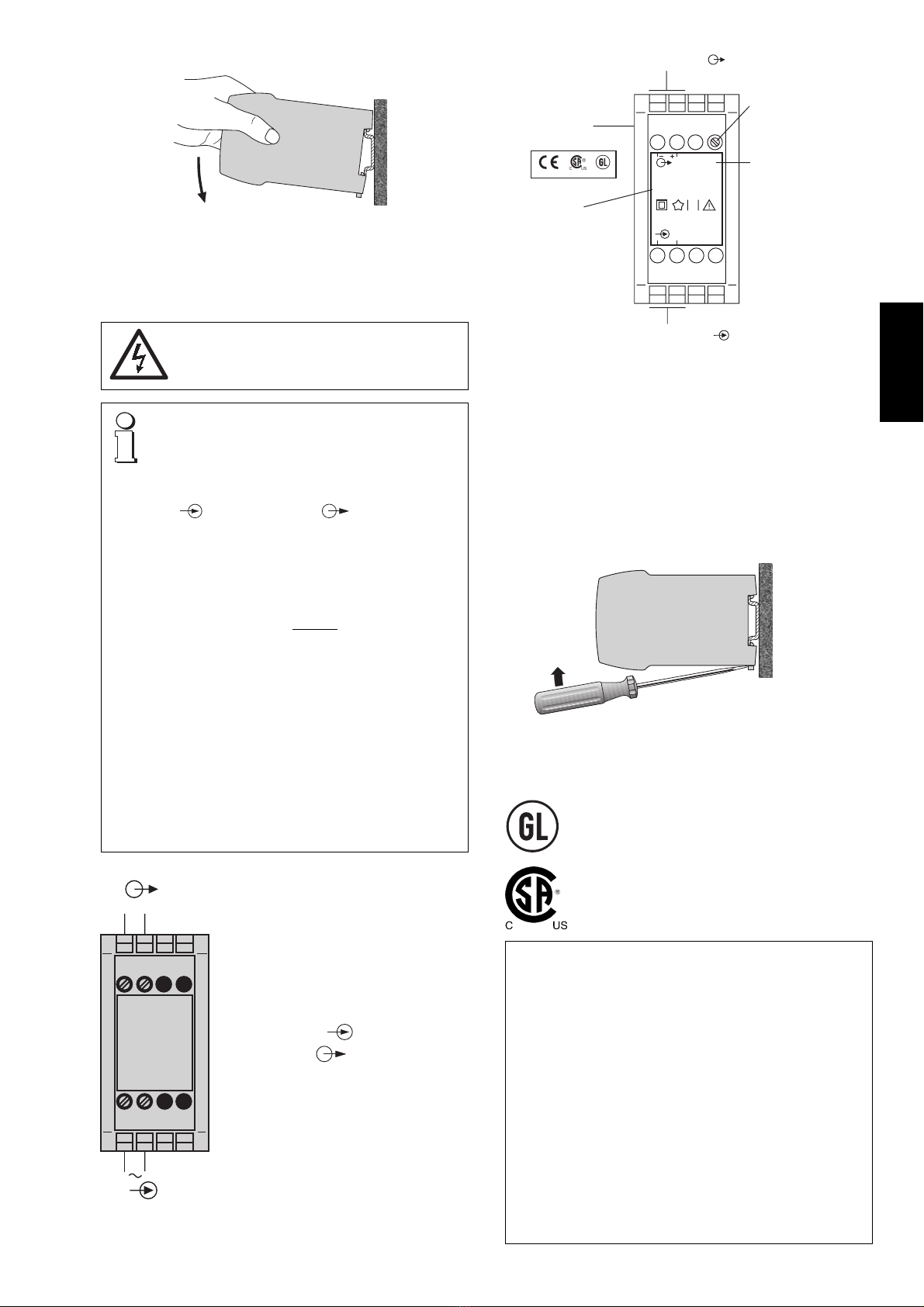

Fig. 1. Montage sur rail «à chapeau» 35 ×15 ou 35 ×7.5 mm.
5. Raccordements électriques
Raccorder les lignes électriques selon l’indication sur la
plaquette signalétique.
Lors du raccordement des câbles,
s’assurer impérativement que toutes les
lignes soient hors tension!
Veiller en plus, …
… que les caractéristiques techniques qui
permettent de résoudre le problème de mesure
correspondent aux données mentionnées sur
la plaquette signalétique du SINEAX U 542
(entrée de mesure, sortie de mesure,
voir Fig. 3)!
… que la valeur indiquée pour la résistance du
circuit de sortie
– ne doit pas être dépassée par le haut pour
la sortie de courant
Rext max. [kΩ] ≤
(IAN = Valeur finale du courant de sortie)
– ne doit pas être surpassée par le bas pour
la sortie en tension
Rext min. ≥200 kΩ!
… que les lignes de sortie de signal de mesure
soient réalisées par des câbles torsadés et
disposées à une certaine distance des lignes
courant fort!
Au reste, respecter les prescriptions nationales pour
l’installation et le choix du matériel des conducteurs
électriques!
15 V
IAN [mA]
Encliqueter le boîtier sur le rail «à chapeau» (EN 50 022) (voir
Fig. 1).
Fig. 2. SINEAX U 543,
pour mesure de la tension alternative.
U = Entrée de mesure
= Sortie de mesure
1234
5678
–+
U
Lloyd germanique
Type du certificat d’approbation: 12 259-98 HH
CSA examiné pour les USA et le Canada
file-nr. 204767
FCC consentement et Canadian DOC déclaration
Cet appareil a été testé et s’est avéré conforme aux limites
prévues pour les appareils numériques de classe A et à la
partie 15 des règlements FCC et à la réglementation des
radio-interférences du Canadian Department of
communications. Ces limites sont destinées à fournir une
protection adéquate contre les interférences néfastes
lorsque l’appareil est utilisé dans un environnement
commercial. Cet appareil génère, utilise et peut radier une
énergie à fréquence radioélectrique; il est en outre
susceptible d’engendrer des interférences avec les
communications radio, s’il n’est pas installé et utilisé
conformément aux instructions du mode d’emploi.
L’utilisation de cet appareil dans les zones résidentielles
peut causer des interférences néfastes, auquel cas
l’exploitant sera amené à prendre les dispositions utiles
pour palier aux interférences à ses propres frais.
8. Admission d’appareils

6
English
Operating Instructions
Transducer for AC voltage SINEAX U 543
3. Technical data
Measuring input
Nominal frequency: 50/60 Hz
Nominal input voltage: Please note the max. input voltage
on the type label!
0 - 20 to 0 - 600 V
Own consumption
at nominal
frequency 50 Hz: 2.0 VA with 20 mA output
1.6 VA with 10 mA output
1.4 VA with 5 mA output
1.2 VA with 1 mA output
Safety precautions to be strictly observed are marked
with following symbols in the Operating Instructions:
Contents
1. Read first and then … ................................................. 6
2. Brief description .........................................................6
3. Technical data ............................................................6
4. Mounting .....................................................................6
5. Electrical connections ................................................. 7
6. Commissioning and maintenance ..............................7
7. Releasing the transducer ............................................7
8. Instruments admissions ..............................................7
9. Dimensional drawing .................................................. 8
1. Read first and then …
The proper and safe operation of the device
assumes that the Operating Instructions is
read carefully and the safety warnings given
in the various Sections
4. Mounting
5. Electrical connections
are observed.
The device should only be handled by appropriately
trained personnel who are familiar with it and authorised
to work in electrical installations.
2. Brief description
The transducer SINEAX U 543 is designed to convert a
sinusoidal AC voltage into a DC current or voltage signal
proportional to the measured value. It does not require a
separate power supply.
4. Mounting
The SINEAX U 543 can be mounted on a top-hat rail.
Note “Environmental conditions” in Section
“3. Technical data” when determining the place
of installation!
Setting
(special feature): Admissible alteration of full scale
output, variable sensitivity, adjus-
table with potentiometer (voir fig. 3)
Setting range
approx. 0.9 - 1.1 · UN
(approx. ±10%)
100%
0 0.9 1.1
0
Output
Meas. input 1
UN
Measuring output
DC current: 0-1, 0-5, 0-10 or 0-20 mA
Burden voltage: 15 V
External resistance: See Section “5. Electrical
connections”
DC voltage output
not superimposed: 0 - 1 to 0 - 10 V
External resistance: See Section “5. Electrical
connections”
Time response: ≤300 ms
Accuracy (acc. to IEC 688)
Reference value: Input end value
Basic accuracy: Class 0.5
Input: 20 - 100%
Temperature influence
(– 10 to + 55 °C): 0.2% / 10 K
Safety
Pollution degree: 2
Installation category: III (at ≤300 V)
II (at > 300 V)
Environmental conditions
Operating temperature: –10 to + 55 °C
Storage temperature: – 40 to + 70 °C
Relative humidity
of annual mean: ≤75 %

7
English
Fig. 3. Declaration to type label.
Measuring output
Manufacturer
Works No.
Measuring input
1234
5678
Optionally with
potentiometer
for variable
sensibility ±10%
3,7
SINEAX U543
Ord: 123 / 123456 / 123 / 123
Camille Bauer AG
Switzerland
0–100V 50/60Hz
max. 2VA
0–20mA
0,5
Test marks on
device rear side
Fig. 1. Mounting on top-hat rail 35 ×15 or 35 ×7.5 mm.
Simply clip the device onto the top-hat rail (EN 50 022) (see
Fig. 1).
5. Electrical connections
Connect the electrical conductors acc. to the instructions on
type label.
Make sure that all input cables are not live
(potential-free) when making the connec-
tions!
Also note that, …
… the data required to carry out the prescribed
measurement must correspond to those
marked on the nameplate of the SINEAX U 543
(measuring input, measuring output,
see Fig. 3)!
… the resistance in the output circuit
– may not overrange the value
Rext max. [kΩ] ≤
(IAN = current output value)
in the case of current output
– and not underrange the value
Rext min. ≥200 kΩ
in the case of voltage output
… the measurement output cables should be
twisted pairs and run as far as possible away
from heavy current cables!
In all other respects, observe all local regulations
when selecting the type of electrical cable and
installing them!
15 V
IAN [mA]
1234
5678
–+
U
Fig. 2. SINEAX U 543,
for AC voltage measurement.
U = Meas. input
= Meas. output
6. Commissioning and maintenance
Switch on the measuring input. It is possible during the
operation to disconnect the output line and to connect a
check instrument, e.g. for a functional test.
No maintenance is required.
7. Releasing the transducer
Release the transducer from a top-hat rail as shown in
Fig. 4.
FCC Compliance and Canadian DOC Statement
This equipment has been tested and found to comply with
the limits for a Class A digital device, pursuant to both part
15 of the FCC Rules and the radio interference regulations
of the Canadian Department of Communications: These
limitsare designed to provide reasonableprotectionagainst
harmful interference when the equipment is operated in a
commercial environment. This equipment generates, uses
and can radiate radio frequency energy and, if not installed
and used in accordance with the instruction manual, may
cause harmful interference to radio communications.
Operation of this equipment in a residential area is like to
cause harmful interference in which case the user will be
required to correct the interference at his own expense.
8. Instruments admissions
Fig. 4
Germanischer Lloyd
Type approval certificate: 12 259-98 HH
CSA approved for USA and Canada
file-nr. 204767

8
9. Mass-Skizze
9. Croquis d’encombrement
9. Dimensional drawing
Bild 5. Gehäuse P8/35 auf Hutschiene (35 ×15 mm oder 35 ×7,5 mm)
nach EN 50 022.
Fig. 5. Boîtier type P8/35 sur rail «à chapeau» (35 ×15 mm ou
35 ×7,5 mm) selon EN 50 022.
Fig. 5. Housing type P8/35 onto a top-hat rail (35 ×15 mm or
35 ×7.5 mm) acc. to EN 50 022.
114,1
112,5
35
69,1
1234
5678
