Camille Bauer SINEAX M561 User manual

1
Betriebsanleitung
Programmierbarer Multi-Messumformer
SINEAX M561 / M562 / M563
Mode d’emploi
Convertisseur de mesure multiple programmable
SINEAX M561 / M562 / M563
Operating Instructions
Programmable multi-transducer
SINEAX M561 / M562 / M563
M56x B d-f-e 143 579-05 06.10
Camille Bauer AG
Aargauerstrasse 7
CH-5610 Wohlen/Switzerland
Phone [phone]
Fax [phone]
[e-mail]
www.camillebauer.com

2
Sicherheitshinweise, die unbedingt beachtet wer-
den müssen, sind in dieser Betriebsanleitung mit
folgenden Symbolen markiert:
Les conseils de sécurité qui doivent impérative-
ment être observés sont marqués des symboles
ci-contre dans le présent mode d’emploi:
The following symbols in the Operating Instruc-
tions indicate safety precautions which must be
strictly observed:
Betriebsanleitung
Programmierbarer Multi-Messumformer
SINEAX M561 / M562 / M563 ...........................................Seite 3
Mode d’emploi
Convertisseur de mesure multiple
programmable SINEAX M561 / M562 / M563...................Page 13
Operating Instructions
Programmable multi-transducer
SINEAX M561 / M562 / M563 ...........................................Page 23
Geräte dürfen nur fachgerecht entsorgt werden!
Les appareils ne peuvent être éliminés que de façon appropriée!
The instruments must only be disposed of in the correct way!

3
Betriebsanleitung
Programmierbarer Multi-Messumformer SINEAX M561 / M562 / M563
Inhaltsverzeichnis
1. Erst lesen, dann... ....................................................... 3
2. Kurzbeschreibung........................................................3
3. Befestigung..................................................................3
4. Elektrische Anschlüsse ................................................3
5. Inbetriebnahme............................................................7
5.1 Technische Kenndaten...........................................7
5.2 Programmierung des Messumformers ................10
6. Änderung der Analogausgänge .................................10
7. Wartungshinweise......................................................11
8. Demontage-Hinweis ..................................................11
9. Mass-Skizze...............................................................11
10. Sicherheitshinweise ...................................................11
11. Gerätezulassung ........................................................11
12. Konformitätserklärung................................................12
1. Erst lesen, dann …
Der einwandfreie und gefahrlose Betrieb
setzt voraus, dass die Betriebsanleitung
gelesen und die in den Abschnitten
3. Befestigung
4. Elektrische Anschlüsse
5. Inbetriebnahme
10. Sicherheitshinweise
enthaltenen Sicherheitshinweise beachtet werden.
Der Umgang mit diesem Gerät sollte nur durch ent-
sprechend geschultes Personal erfolgen, das das Gerät
kennt und berechtigt ist, Arbeiten in elektrischen Anlagen
auszuführen.
Bei einem Eingriff in das Gerät erlischt der Garantiean-
spruch.
2. Kurzbeschreibung
Der SINEAX M561 / M562 / M563 ist ein programmierbarer
Messumformer mit einer RS 232 C-Schnittstelle. Er erfasst
gleichzeitig 1, 2 bzw. 3 frei wählbare Messgrössen eines
elektrischen Netzes und verarbeitet sie zu 1, 2 bzw. 3 gal-
vanisch getrennten analogen Ausgangsgrössen.
Die RS 232-Schnittstelle am Messumformer dient dazu,
mittels PC und Software sowohl die Programmierung vor-
nehmen als auch interessante Zusatzfunktionen abrufen zu
können.
Programmieren lassen sich, um die wichtigsten Parameter
zu nennen: alle üblichen Anschlussarten, die Messgrössen,
die Bemessungswerte der Eingangsgrössen, das Übertra-
gungsverhalten für jede Ausgangsgrösse usw.
Zu den Zusatzfunktionen zählen u.a.: die Anzeige und Auf-
zeichnung der Messwerte auf dem PC-Monitor mit Spei-
cher- und Auswertefunktionen, die Simulation der Ausgänge
sowie der Druck von Typenschildern.
3. Befestigung
Die Befestigung des SINEAX M561 / M562 / M563 erfolgt
auf einer Hutschiene.
Bei der Bestimmung des Montageortes müs-
sen die «Umgebungsbedingungen», Abschnitt
«5.1 Technische Kenndaten», eingehalten
werden!

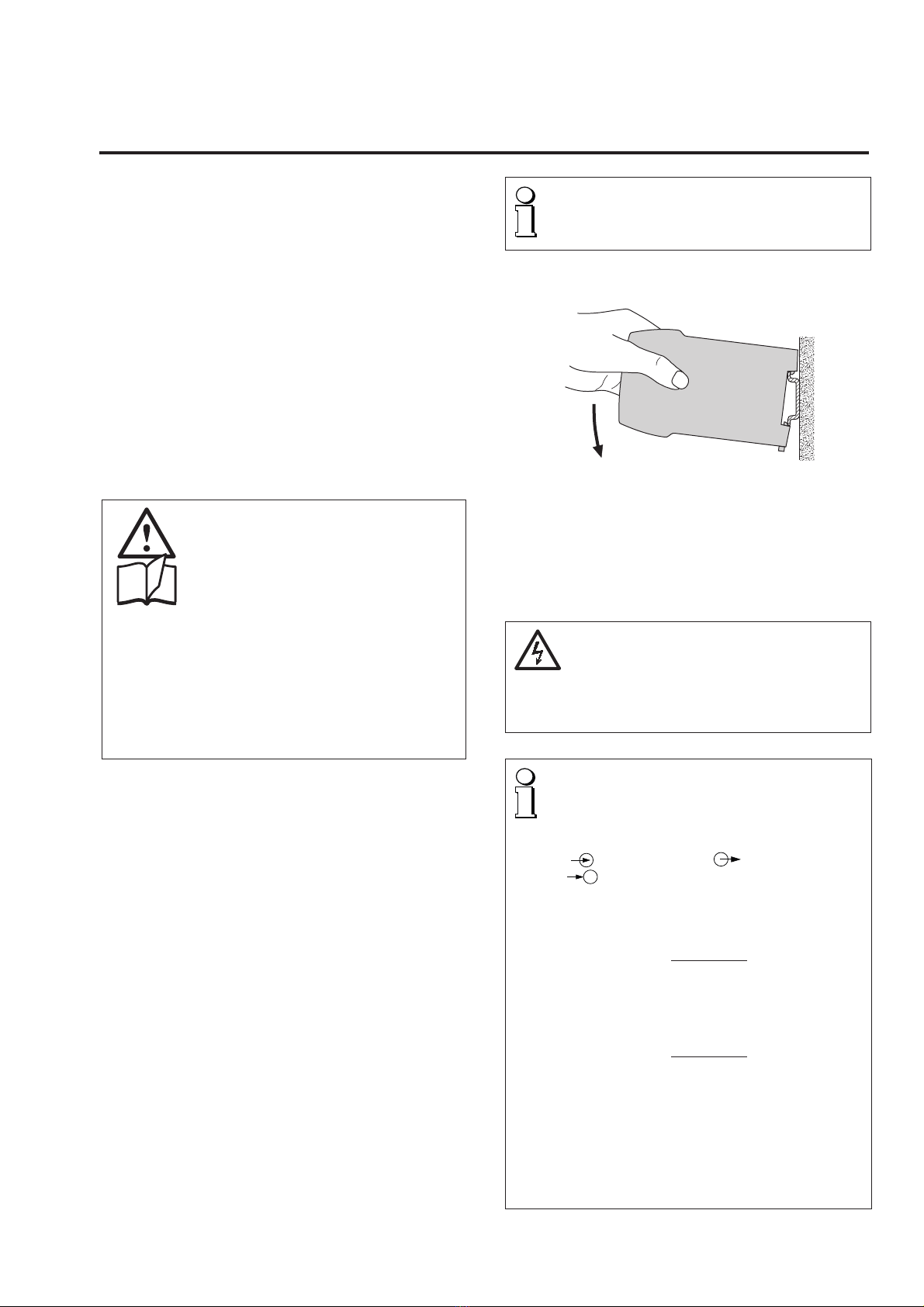

Gehäuse auf Hutschiene (EN 50 022) aufschnappen (siehe
Bild 1).
Bild 1. Montage auf Hutschiene 35 ×15 oder 35×7,5 mm.
4. Elektrische Anschlüsse
Elektrische Leitungen nach den Angaben auf dem Typen-
schild des gelieferten Messumformers anschliessen. Beach-
ten, dass die Energierichtung und Phasenfolge eingehalten
werden.
Unbedingt sicher stellen, dass alle Leitungen
beim Anschliessen spannungsfrei sind!
DrohendeGefahrdurchhoheEingangsspan-
nung oder hohe Hilfsenergiespannung!
Es ist zu beachten, …
…dass die Daten, die zur Lösung der Messaufgabe
erforderlich sind, mit denen auf dem Typenschild
desSINEAXM561 / M562 / M563 übereinstimmen
(Messeingang, Messausgangund
Hilfsenergie, siehe Bild 2)!
…dass der Widerstand im Ausgangsstromkreis bei
Stromausgang den Wert
Rext max. [kΩ] ≤ 15 V
IAN [mA]
(IAN = Ausgangsstromendwert)
nichtüberschreitet,und bei Spannungsausgang
den Wert
Rext min. [kΩ] ≥ UAN [V]
1 mA
(UAN = Ausgangsspannungsendwert)
nicht unterschreitet!
…dass die Messausgangsleitungen als verdrillte
Kabel und möglichst räumlich getrennt von
Starkstromleitungen verlegt werden!
ImübrigenlandesüblicheVorschriften (z.B. für Deutschland
VDE 0100 «Bedingungen über das Errichten von Stark-
stromanlagen mit Nennspannungen unter 1000 Volt») bei
der Installation und Auswahl des Materials der elektrischen
Leitungen befolgen!

4
14131211109876321 54
1615 17 18
IL1
UL1
IL1
IL2
UL2
IL2
IL3
UL3
IL3
N
–+
19 20
–+–+
ABC
Messeingänge, je nach Messaufgabe
RS 232
–
Funktion Anschluss
Messeingang Wechselstrom IL1 1 / 3
IL2 4 / 6
IL3 7 / 9
Wechselspannung UL1 2
UL2 5
UL3 8
N 11
Ausgänge *) Analog
– 15
+ 16
– 17
+ 18
– 19
+ 20
Hilfsenergie AC ~ 13
~ 14
DC – 13
+ 14
RS 232 C Schnittstelle
Messeingänge
Netzformen /
Anwendung Klemmenbelegung
Einphasen-
Wechselstrom-
netz
Bei Hilfsenergie ab Spannungseingang erfolgt
der interne Anschluss wie folgt:
Anwendung (Netzform) Anschluss intern
Klemme / Netz
Einphasen-Wechselstrom 2 / 11 (L1 – N)
Vierleiter-Drehstrom 2 / 11 (L1 – N)
gleichbelastet
Alle übrigen (ausser 2 / 5 (L1 – L2)
Merkmal 9, Zeilen E, F und J)
A
B
C
Vierleiter-
Drehstromnetz
gleichbelastet
I: L1
Stromwandler Klemmen 2 11
L2 1 3 L2 N
L3 1 3 L3 N
L1
N
11 31
L1
N
kl
KL
211 31
L1
N
v
V
u
U
kl
KL
211 31
2
L1
N
11 31
L1
N
kl
KL
211 31
L1
v
V
u
U
kl
KL
211 31
2
L2
L3
L2
L3
N
L2
L3
Bei Strommessung über L2 bzw. L3, Spannungs-
anschluss nach folgender Tabelle vornehmen:
*) M561: Ausgang A
M562: Ausgang A und B
M563: Ausgang A, B und C

5
Messeingänge
Netzformen /
Anwendung Klemmenbelegung
L1
531
L1
kl
KL
25 31
L1
v
V
u
U
kl
KL
25 31
2
L2
L3
L2
L3
L2
L3
Dreileiter-
Drehstromnetz
gleichbelastet
Kunstschaltung
U: L1 – L2
I: L1
L1
L2
L3
51
8
23
L1
L2
L3
kl
KL
51
8
23
L1
L2
L3
u
U
v
V
v
V
u
U
kl
KL
51
8
23
Dreileiter-
Drehstromnetz
gleichbelastet
I: L1 Bei Strommessung über L2 bzw. L3, Spannungsanschluss nach folgender Tabelle vornehmen:
Stromwandler Klemmen 2 5 8
L2 1 3 L2 L3 L1
L3 1 3 L3 L1 L2
Bei Strommessung über L2 bzw. L3, Spannungsanschluss nach folgender Tabelle vornehmen:
Stromwandler Klemmen 2 5
L2 1 3 L2 L3
L3 1 3 L3 L1
L1
231
L1
kl
KL
82 31
L1
v
V
u
U
kl
KL
82 31
8
L2
L3
L2
L3
L2
L3
Dreileiter-
Drehstromnetz
gleichbelastet
Kunstschaltung
U: L3 – L1
I: L1
Bei Strommessung über L2 bzw. L3, Spannungsanschluss nach folgender Tabelle vornehmen:
Stromwandler Klemmen 8 2
L2 1 3 L1 L2
L3 1 3 L2 L3

6
Messeingänge
Netzformen /
Anwendung Klemmenbelegung
Dreileiter-
Drehstromnetz
ungleich-
belastet
L1
L2
L3
51
8
2379
L1
L2
L3
kl
KL
kl
KL
51
8
2379
L1
L2
L3
u
U
v
V
v
V
u
U
kl
KL
kl
KL
51
8
2379
L1
L2
L3
kl
KL
kl
KL
xxx
uuu
X
XX
UUU
51
8
2379
L1
831
L1
kl
KL
58 31
L1
v
V
u
U
kl
KL
58 31
5
L2
L3
L2
L3
L2
L3
Dreileiter-
Drehstromnetz
gleichbelastet
Kunstschaltung
U: L2 – L3
I: L1
Stromwandler Klemmen 5 8
L2 1 3 L3 L1
L3 1 3 L1 L2
Vierleiter-
Drehstromnetz
ungleich-
belastet
L1
L2
L3
N
511
8
2134 6 79
L1
L2
L3
kl
KL
kl
KL
kl
KL
N
xxx
uuu
X
XX
UUU
511
8
2134 6 79
3 einpolig isolierte Spannungswandler im
Hochspannungsnetz
Bei Strommessung über L2 bzw. L3, Spannungs-
anschluss nach folgender Tabelle vornehmen:
L1
L2
L3
kl
KL
kl
KL
kl
KL
N
511
8
2134 6 79

7
5.1 Technische Kenndaten
Symbole und deren Bedeutung
Symbole Bedeutung
X Messgrösse
X0 Anfangswert der Messgrösse
X1 Knickpunkt der Messgrösse
X2 Endwert der Messgrösse
Y Ausgangsgrösse
Y0 Anfangswert der Ausgangsgrösse
Y1 Knickpunkt der Ausgangsgrösse
Y2 Endwert der Ausgangsgrösse (Hardware)
Y2 SW Programmierter Endwert der Ausgangs-
grösse
U Eingangsspannung
Ur Bemessungswert der Eingangsspannung
U 12 Wechselspannung zwischen den
Aussenleitern L1 und L2
U 23 Wechselspannung zwischen den
Aussenleitern L2 und L3
U 31 Wechselspannung zwischen den
Aussenleitern L3 und L1
U1N Wechselspannung zwischen Aussenleiter L1
und Sternpunkt N
U2N Wechselspannung zwischen Aussenleiter L2
und Sternpunkt N
U3N Wechselspannung zwischen Aussenleiter L3
und Sternpunkt N
I Eingangsstrom
I1 Wechselstrom im Aussenleiter L1
I2 Wechselstrom im Aussenleiter L2
I3 Wechselstrom im Aussenleiter L3
Ir Bemessungswert des Eingangsstromes
IM Mittelwert der Ströme (I1 + I2 + I3) / 3
IMS Mittelwert der Ströme mit Vorzeichen der Wirk-
leistung (P)
IB Effektivwert des Stromes mit grosser
Einstellzeit (Bimetallmessfunktion)
IBT Einstellzeit für IB
BS Schleppzeigerfunktion für die Messung des
Effektivwertes IB
5. Inbetriebnahme
Vor der Inbetriebnahme überprüfen, ob die
Anschlussdaten des Messumformers mit
den Daten der Anlage übereinstimmen (siehe
Typenschild).
Danach kann der Messumformer durch Einschalten der
Hilfsenergie und der Messeingänge in Betrieb genom-
men werden.
I1 U1 I1 I2 U2 I2 I3 I3U3 N
–A+RS
SINEAX M 561
A
LF –1..–0.5..0 0..–5..–20mA
Ord: 125931/1006319
AC/DC 24–60V
50/60Hz 7VA
2
3
4
5
57.74V 1A 50Hz (440kV/57.74V 2500/1A) ~
Camille Bauer AG Switzerland
1
–+
3.7
I1 U1 I1 I2 U2 I2 I3 I3U3 N
–A+–
B+– C+RS
SINEAX M 563
A
LF –1..–0.5..0 0..–5..–20mA
3.7
Ord: 125931/1006319
AC/DC 24–60V
50/60Hz 7VA
2
3
4
5
B
P 0..500..1100MW 0..–10mA
C
I 0..2500A 20..0..–5mA
57.74V 1A 50Hz (440kV/57.74V 2500/1A) ~
Camille Bauer AG Switzerland
1
–+
Messeingang
Bemessungswert der Eingangsspannung Ur
Bemessungswert des Eingangsstromes Ir, Angaben in
Klammern = Übersetzungsverhältnis der externen Primär-
wandler bezogen auf Ur bzw. Ir
Nennfrequenz
Netzform ~ z.B. Wechselstrom
Messausgang, Ausgangssignal
Hilfsenergie
1 Hersteller
2 Fabrikations-Nummer
3 Prüf- und Konformitäts-Kennzeichen
4 Klemmenbelegung Eingangsgrössen und Hilfsenergie
5 Klemmenbelegung Ausgangsgrössen
Bild 2. Beispiele des Typenschildes.
Messeingänge
Netzformen /
Anwendung Klemmenbelegung
Vierleiter-
Drehstromnetz
ungleich-
belastet,
Open Y
Schaltung
L1
L2
L3
kl
KL
kl
KL
kl
KL
N
8
2134 6 79
11
L1
L2
L3
kl
KL
kl
KL
kl
KL
xx
uu
X
U
24
3
1567 8 911
X
U
L
Niederspannungsnetz
2 einpolig isolierte Spannungswandler im
Hochspannungsnetz
N

8
BST Einstellzeit für BS
ϕPhasenverschiebungswinkel zwischen Strom
und Spannung
F Frequenz der Eingangsgrösse
Fn Nennwert der Frequenz
P Wirkleistung des Netzes P = P1 + P2 + P3
P1 Wirkleistung Strang 1 (Aussenleiter L1 und
Sternpunkt N)
P2 Wirkleistung Strang 2 (Aussenleiter L2 und
Sternpunkt N)
P3 Wirkleistung Strang 3 (Aussenleiter L3 und
Sternpunkt N)
Q Blindleistung des Netzes Q = Q1 + Q2 + Q3
Q1 Blindleistung Strang 1 (Aussenleiter L1 und
Sternpunkt N)
Q2 Blindleistung Strang 2 (Aussenleiter L2 und
Sternpunkt N)
Q3 Blindleistung Strang 3 (Aussenleiter L3 und
Sternpunkt N)
S Scheinleistung des Netzes
S1 Scheinleistung Strang 1 (Aussenleiter L1 und
Sternpunkt N)
S2 Scheinleistung Strang 2 (Aussenleiter L2 und
Sternpunkt N)
S3 Scheinleistung Strang 3 (Aussenleiter L3 und
Sternpunkt N)
Sr Bemessungswert der Scheinleistung des
Netzes
PF Wirkfaktor cosϕ= P/S
PF1 Wirkfaktor Strang 1 P1/S1
PF2 Wirkfaktor Strang 2 P2/S2
PF3 Wirkfaktor Strang 3 P3/S3
QF Blindfaktor sin ϕ = Q/S
QF1 Blindfaktor Strang 1 Q1/S1
QF2 Blindfaktor Strang 2 Q2/S2
QF3 Blindfaktor Strang 3 Q3/S3
LF Leistungsfaktor des Netzes
LF = sgnQ · (1 – |PF|)
LF1 Leistungsfaktor Strang 1
sgnQ1 · (1 – |PF1|)
LF2 Leistungsfaktor Strang 2
sgnQ2 · (1 – |PF2|)
LF3 Leistungsfaktor Strang 3
sgnQ3 · (1 – |PF3|)
c Faktor für den Grundfehler
R Ausgangsbürde
Rn Nennwert der Ausgangsbürde
H Hilfsenergie
Hn Nennwert der Hilfsenergie
CT Stromwandler-Übersetzungsverhältnis
VT Spannungswandler-Übersetzungsverhältnis
Messeingang
Kurvenform: Sinus
Nennfrequenz: 50 oder 60 Hz
Eigenverbrauch [VA]
(bei ext. Hilfsenergie): Spannungspfad: U2/ 400 kΩ
Strompfad: ≤ I2· 0,01 Ω
Zulässige überhöhte Eingangsgrössen
Überhöhte
Eingangs-
grösse
Anzahl
der Über-
höhungen
Dauer
der Über-
höhungen
Zeitraum
zwischen zwei
aufeinander-
folgenden
Überhöhungen
Strompfad bei 400 V im Einphasen-
Wechselstromnetz
bei 693 V im Drehstromnetz
12 A ––– dauernd –––
120 A 10 1 s 100 s
120 A 5 3 s 5 Min.
250 A 1 1 s 1 Stunde
Spannungspfad
480 V/831 V1––– dauernd –––
600 V/1040 V110 10 s 10 s
800 V/1386 V110 1 s 10 s
1Jedoch max. 264 V über der Speisung bei Hilfsenergie
ab Messeingang bei Netzteil 85 - 230 V DC/AC, bzw. max.
69 V bei Netzteil 24 - 60 V DC/AC.
Analogausgänge
Für die Ausgänge A, B und C gilt:
Ausgangs-
grösse Y
Eingeprägter
Gleichstrom
Aufgeprägte
Gleichspannung
Endwerte Y2 1 ≤ Y2 ≤ 20 mA 5 ≤ Y2 ≤ 10 V
Max. Werte der
Ausgangsgrösse
bei überhöhter
Eingangsgrösse
und/oder R = 0 1,2 · Y2 40 mA
R → ∞ 30 V 1,2 Y2
Nenngebrauchs-
bereich der
Ausgangsbürde
0 ≤ 7,5 V ≤ 15 V
Y2 Y2
Y2 ≤ Y2 ≤ ∞
2 mA 1 mA
Wechselanteil der
Ausgangsgrösse
(Spitze-Spitze)
≤ 0,02 Y2 ≤ 0,02 Y2
Die Ausgänge A, B und C können kurzgeschlossen oder
offen betrieben werden. Sie sind gegeneinander und von
allen anderen Kreisen galvanisch getrennt (erdfrei).
Alle Ausgangsendwerte können nachträglich über die Pro-
grammier-Software reduziert werden. Es ergibt sich jedoch
ein Zusatzfehler.

9
Übertragungsverhalten
Genauigkeitsklasse: (Bezugswert ist der Endwert Y2)
Messgrösse Bedingung Genauigkeits-
klasse1)
Netz:
Wirk-, Blind- und
Scheinleistung
0,5 ≤ X2/Sr ≤ 1,5
0,3 ≤ X2/Sr < 0,5
0,5 c
1,0 c
Strang:
Wirk-, Blind- und
Scheinleistung
0,167 ≤ X2/Sr ≤ 0,5
0,1 ≤ X2/Sr < 0,167
0,5 c
1,0 c
Leistungsfaktor,
Wirkfaktor und
Blindfaktor
0,5Sr ≤ S ≤ 1,5 Sr,
(X2 - X0) = 2 0,5 c
0,5Sr ≤ S ≤ 1,5 Sr,
1 ≤ (X2 - X0) < 2 1,0 c
0,5Sr ≤ S ≤ 1,5 Sr,
0,5 ≤ (X2 - X0) < 1 2,0 c
0,1Sr ≤ S < 0,5Sr,
(X2 - X0) = 2 1,0 c
0,1Sr ≤ S < 0,5Sr,
1 ≤ (X2 - X0) < 2 2,0 c
0,1Sr ≤ S < 0,5Sr,
0,5 ≤ (X2 - X0) < 1 4,0 c
Wechselspannung 0,1 Ur ≤ U ≤ 1,2 Ur 0,2 c
Wechselstrom/
Strommittelwerte 0,1 Ir ≤ I ≤ 1,2 Ir 0,2 c
Netzfrequenz
0,1 Ur ≤ U ≤ 1,2 Ur
bzw.
0,1 Ir ≤ I ≤ 1,2 Ir
0,15 + 0,03 c
1) Anwendungen mit Kunstschaltung Grundgenauigkeit 1,0 c
Messzykluszeit: Ca. 0,6 bis 1,6 s bei 50 Hz,
je nach Messgrösse und Program-
mierung
Einstellzeit: 1 - 2 Messzykluszeit
Factor c (der grössere Wert gilt):
Lineare Kennlinie:
c =
1 - Y0
oder c = 1
Y2
1 - X0
X2
Geknickte Kennlinie:
X0 ≤ X ≤ X1 c = Y1 - Y0 ·X2 oder c = 1
X1 - X0 Y2
X1 < X ≤ X2 c =
1 - Y1
oder c = 1
Y2
1 - X1
X2
Y
X
Grenze des
Aussteuerbereiches
X0/Y0
X2/Y2
Y
X
Grenze des
Aussteuerbereiches
X0/Y0
X2/Y2
X1/Y1
Bild 4. Beispiele für Einstell-
möglichkeiten bei geknickter
Kennlinie.
Bild 3. Beispiele für Einstell-
möglichkeiten bei linearer
Kennlinie.
(Übertragungsverhalten invers konfigurierbar)
Einflussgrössen und Einflusseffekte
Gemäss EN 60 688
Sicherheit
Schutzklasse: II (schutzisoliert, EN 61 010-1)
Berührungsschutz: IP 40, Gehäuse
(Prüfdraht, EN 60 529)
IP 20, Anschlussklemmen
(Prüffinger, EN 60 529)
Verschmutzungsgrad: 2
Überspannungs-
kategorie: III (bei ≤ 300 V)
II (bei > 300 V)
Nennisolations-
spannung: Eingänge: 300 V
2)
600 V
3)
Hilfsenergie: 230 V
Ausgänge: 40 V
Hilfsenergie
DC-, AC-Netzteil (DC oder 50/60 Hz)
Nennspannung Toleranz-Angabe
24 - 60 V DC / AC DC – 15 bis + 33%
AC ± 15%
85 - 230 V DC / AC
Leistungsaufnahme: ≤ 5 W bzw. ≤ 7 VA
Option
Hilfsenergie ab Mess-
eingang (self powered): ≥ 24 - 60 V AC oder
85 - 230 V AC
Max. und min. Messeingangsspannung beachten!
Schildaufdruck
(* je nach An-
wendung
N bzw. U2)
Eingangs-
spannungsbereich
= interner Hilfs-
energie-Bereich
Toleranz Hilfs-
energie-
Anschluss
Self powered
by U1/*
(int. 24-60 V)
24 - 60 V AC
± 15%
Intern ab
Mess-
eingang
Self powered
by U1/*
(int. 85-230 V)
85 - 230 V AC
2) Überspannungskategorie III
3) Überspannungskategorie II

10
• Umschaltmöglichkeit der Frequenzmessung über Strom-
oder Spannungspfad
• Rücksetzmöglichkeit des Schleppzeigers der betref-
fenden Ausgangsgrösse
• Einfache Änderung der Eingangs- und Ausgangspara-
meter
Max. Eingangsspannung bei Geräteausführungen mit
Hilfsenergie ab Messeingang beachten:
Hilfsenergie Hilfsenergie-
Anschluss
Max. Eingangs-
spannung über der
Speisung
24 - 60 V AC Intern ab
Messeingang
69 V AC
85 - 230 V AC 264 V AC
• Programmierung der Ausgänge A bis C (Eingabe der
Messgrösse, Endwerte, Endwertbegrenzung und Ein-
stellzeit je Ausgang bis max. 30 s möglich)
• Grafische Darstellung des eingestellten Übertragungs-
verhalten jedes Ausganges
Bild 6. Anzeige und Aufzeichnung der Messwerte.
Darüber hinaus lassen sich folgende Zusatzfunktionen aus-
führen:
• Anzeige und Aufzeichnung der Messwerte auf dem Mo-
nitor des PC’s mit Speicher- und Auswertefunktionen
• Simulation der Ausgänge
• Ausdrucken von Typenschildern
6. Änderung der Analogausgänge
Möglichkeiten zur Änderung der Analogausgänge gehen aus
Tabelle 1 hervor.
Tabelle 1:
Aufgabenstellung Lösungsweg
Aktuellen Endwert des
Gerätes von z.B. 20 mA
auf 10 mA ändern
(Bei Änderungen von
tieferen Werten auf höhere
ist immer eine Hardware-
Anpassung erforderlich)
Umprogrammierung per
Software ohne Hardware-
Anpassung, jedoch mit
reduzierter Genauigkeit
Programmier-Anschluss am Messumformer
Der Programmieranschluss des Messumformers wird über
das Programmierkabel PRKAB 560 mit der RS-232-Schnitt-
stelle des PC’s verbunden. Die galvanische Trennung wird
durch das Programmierkabel sichergestellt.
Umgebungsbedingungen
Nenngebrauchsbereich
für Temperatur: 0 - 15 - 30 - 45 °C (Anwendungs-
gruppe II)
Betriebstemperatur: – 10 bis + 55 °C
Lagerungstemperatur: –40 bis + 85 °C
Relative Feuchte
im Jahresmittel: ≤ 75%
Betriebshöhe: 2000 m max.
Nur in Innenräumen zu verwenden
5.2 Programmierung des Messumformers
Der Messumformer SINEAX M561 / M562 / M563 verfügt
über eine RS 232 C-Schnittstelle (SCI).
Mit Hilfe der Konfigurations-Software M560 (Bestell-Nr.
146 557) lässt sich die bestehende Programmierung eines
Messumformers komfortabel an eine veränderte Messauf-
gabe anpassen und speichern.
Der RS 232 C-Ausgang des Messumformers muss dazu über
ein Programmierkabel (Bestell-Nr. 147 779 und 143 587) mit
einem PC verbunden werden. Der Messumformer muss mit
Hilfsenergie versorgt sein.
Die Konfigurations-Software ist in einer leicht zu bedie-
nenden übersichtlichen Menüstruktur aufgebaut, mit der
folgende Funktionen durchgeführt werden können:
• Auslesen und Anzeigen der Programmierung des ange-
schlossenen Umformers
• Übersichtliche Darstellung der Eingangs- und Ausgangs-
parameter
• Übertragen geänderter Programmierdaten in den Mess-
umformer und zur Archivierung in einer Datei
• Schutz vor unbefugter Veränderung der Programmierung
durch Passwort-Eingabe
• Programmierung aller üblichen Anschlussarten (Netz-
formen)
Bild 5. Darstellung aller Programmierparameter im Hauptmenü.
