Camille Bauer SINEAX U553 User manual

U553 B d-f-e 131 251-05 08.16
Betriebsanleitung
Messumformer für Wechselspannung SINEAX U553
Mode d’emploi
Convertisseur de mesure
pour tension alternative SINEAX U553
Operating Instructions
Transducer for AC voltage SINEAX U553
Camille Bauer Metrawatt AG
Aargauerstrasse 7
CH-5610 Wohlen/Switzerland
Telefon [phone]
Telefax [phone]
[email protected]
www.camillebauer.com

2
Betriebsanleitung
Messumformer für Wechselspannung SINEAX U553 .................................... 3
Mode d’emploi
Convertisseur de mesure pour tension alternative SINEAX U553 .............. 6
Operating Instructions
Transducer for AC voltage SINEAX U553 ...................................................... 9
Geräte dürfen nur fachgerecht entsorgt werden!
Les appareils ne peuvent être éliminés que de façon appropriée!
The instruments must only be disposed of in the correct way!

3
Betriebsanleitung
Messumformer für Wechselspannung SINEAX U553
Sicherheitshinweise, die unbedingt beachtet werden
müssen,sindindieserBetriebsanleitungmitfolgenden
Symbolen markiert:
Inhaltsverzeichnis
1. Erst lesen, dann ..........................................................3
2. Kurzbeschreibung .......................................................3
3. Technische Daten........................................................3
4. Befestigung ................................................................. 4
5. Elektrische Anschlüsse ...............................................4
6. Messbereich-Einstellbarkeit ....................................... 5
7. Inbetriebnahme und Wartung......................................5
8. Demontage-Hinweis.................................................... 5
9. Gerätezulassungen .....................................................5
10. Mass-Skizze................................................................5
11. Konformitätserklärung...............................................12
1. Erst lesen, dann …
Dereinwandfreieund gefahrlose Betrieb setzt
voraus, dass die Betriebsanleitung gelesen
und die in den Abschnitten
4. Befestigung
5. Elektrische Anschlüsse
6. Messbereich-Einstellbarkeit
enthaltenen Sicherheitshinweise beachtet
werden.
Der Umgang mit diesem Gerät darf nur durch entspre-
chend geschultes Personal erfolgen, das das Gerät kennt
und berechtigt ist, Arbeiten in regeltechnischen Anlagen
auszuführen.
Bei einem Eingriff in das Gerät erlischt der Garantiean-
spruch.
2. Kurzbeschreibung
Der Messumformer SINEAX U553 dient zur Umwandlung
einer sinusförmigen oder verzerrten Wechselspannung.
Als Ausgangssignal steht ein eingeprägtes Gleichstrom-
oder aufgeprägtes Gleichspannungssignal zur Verfügung,
das sich proportional zum Messwert verhält.
3. Technische Daten
Messeingang
Nennfrequenz: 50/60 oder 400 Hz
Eingangsnenn-
spannung: 0 - 20 bis 0 - 690 V
Messausgang
Gleichstrom: 0(0,2) - 1 bis 0(4) - 20 mA
Bürdenspannung: 15 V
Rext max. [kΩ] ≤ 15 V
IAN [mA]
I
AN = Ausgangsstromendwert
Gleichspannung: 0(0,2) - 1 bis 0(2) - 10 V
Rext [kΩ] min. ≥ UA[V]
2 mA
Einstellzeit: 50 oder 300 ms
Hilfsenergie
DC-, AC-Netzteil (DC oder 50/60 Hz)
Nennspannung Toleranz-Angabe
85 - 230 V DC / AC DC – 15 bis + 33%
AC ± 15%
24 - 60 V DC / AC
Leistungsaufnahme: 3 VA
Optionen
Anschluss auf
Niederspannungsseite: 24 V AC oder 24 - 60 V DC,
siehe Bild 3
Hilfsenergie ab Mess-
eingang (self powered): 24 - 60 V AC oder 85 - 230 V AC,
siehe Bild 4
Max. und min. Messeingangsspannung beachten!
Schildaufdruck
Eingangs-
spannungsbereich
= interner Hilfs-
energie-Bereich
Toleranz
Hilfs-
energie-
Anschluss
Self powered
by 1/2
(int. 24-60 V)
24 - 60 V AC
± 15%
Intern ab
Mess-
eingang
Self powered
by 1/2
(int. 85-230 V)
85 - 230 V AC
Genauigkeitsangaben (nach EN 60 688)
Bezugswert: Ausgangsendwert
Grundgenauigkeit: Klasse 0,5
Sicherheit
Verschmutzungsgrad: 2
Überspannungs-
kategorie: III
Umgebungsbedingungen
Betriebstemperatur: – 10 bis + 55 °C
Lagerungstemperatur: – 40 bis + 70 °C
Relative Feuchte: ≤ 75%, keine Betauung
Betriebshöhe: 2000 m max.
Nur in Innenräumen zu verwenden!
Aussenwiderstand:
Aussenwiderstand:

4

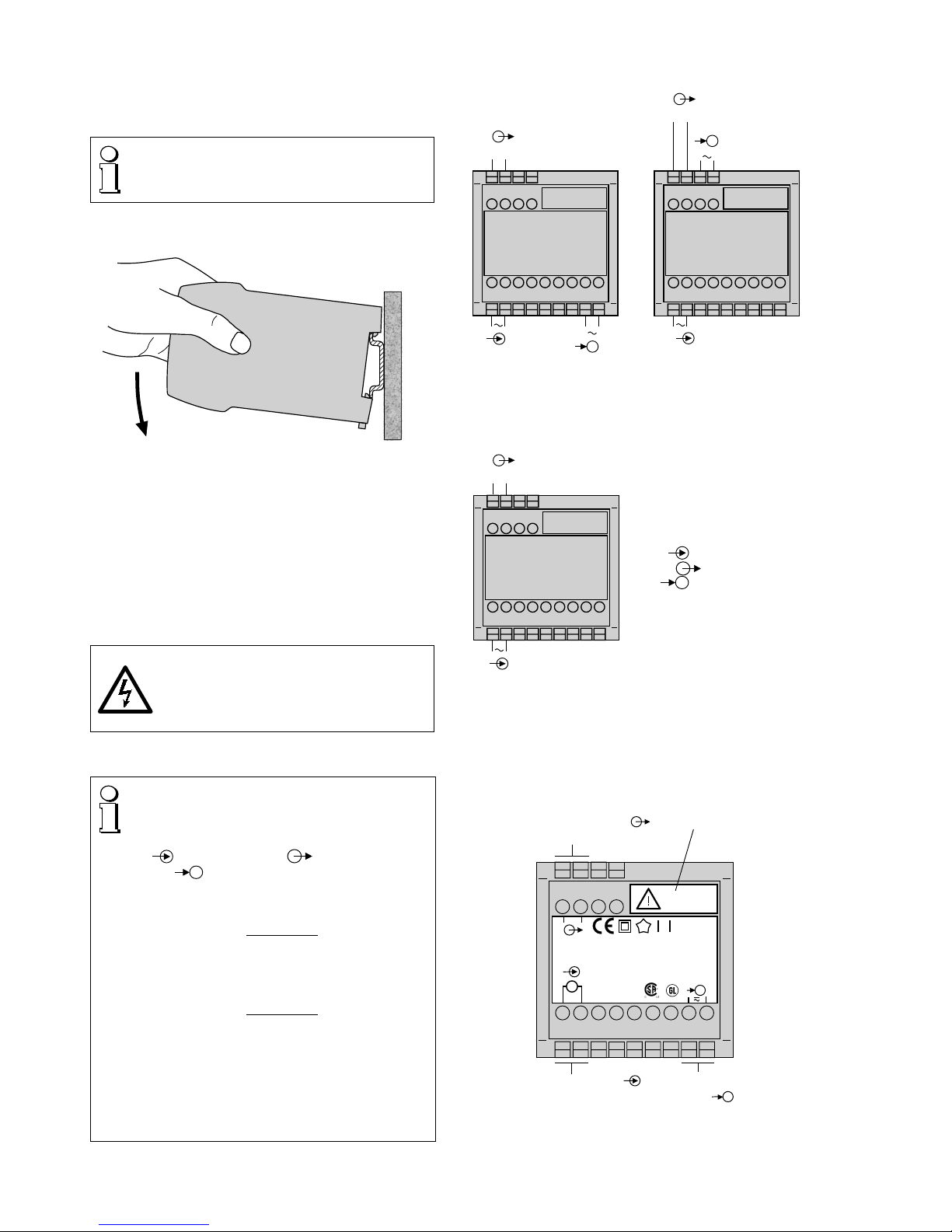

Bild 2. Hilfsenergie-Anschluss
an Klemmen 8 und 9.
Bild 3. Hilfsenergie-Anschluss
auf Niederspannungsseite
an Klemmen 12 und 13.
Bild 4. Hilfsenergie intern ab
Messeingang, Hilfsenergie-
Anschluss entfällt.
4. Befestigung
Die Befestigung des SINEAX U553 erfolgt auf einer Hut-
schiene.
Bei der Bestimmung des Montageortes müs-
sen die «Umgebungsbedingungen», Abschnitt
«3. Technische Daten», eingehalten werden!
Gehäuse auf Hutschiene (EN 50 022) aufschnappen
(siehe Bild 1).
Bild 1. Montage auf Hutschiene 35 ×15 oder 35 ×7,5 mm.
5. Elektrische Anschlüsse
Elektrische Leitungen nachden Angaben auf demTypenschild
des gelieferten Messumformers anschliessen.
Unbedingt sicher stellen, dass alle Leitungen
beim Anschliessen spannungsfrei sind!
DrohendeGefahrdurchhoheEingangsspan-
nung oder hohe Hilfsenergiespannung!
Es ist zu beachten, …
…dass die Daten, die zur Lösung der Messauf-
gabe erforderlich sind, mit denen auf dem
Typenschild des SINEAX U553 übereinstimmen
(Messeingang, Messausgangund
Hilfsenergie, siehe Bild 5)!
…dass der Widerstand im Ausgangsstromkreis bei
Stromausgang den Wert
Rext max. [kΩ] ≤ 15 V
IAN [mA]
(IAN = Ausgangsstromendwert)
nichtüberschreitet,und bei Spannungsausgang
den Wert
Rext min. [kΩ] ≥ UAN [V]
2 mA
(UAN = Ausgangsspannungsendwert)
nicht unterschreitet!
…dass die Messausgangsleitungen als verdrillte
Kabel und möglichst räumlich getrennt von
Starkstromleitungen verlegt werden!
Imübrigen landesübliche Vorschriften(z.B. für Deutschland
VDE 0100 «Bedingungen über das Errichten von Stark-
stromanlagen mit Nennspannungen unter 1000 Volt») bei
der Installation und Auswahl des Materials der elektrischen
Leitungen befolgen!
U = Messeingang
= Messausgang
= Hilfsenergie
4 51
10
98762
11
3
12 13
–+
U
–
4 51
10
98762
11
3
12 13
–+
U
4 51
10
98762
11
3
12 13
–+
U
–
Bild 5. Erklärungen zum Typenschildbeispiel.
4 51
10
98762
11
3
12 13
Messeingang
Messbereich
Messgrösse
Messausgang
Ausgangssignal
Hilfsenergie
SINEAX U553
Ord: 000/ 00U553/ 010/1
0 - 400V / 50/60 Hz
85-230 V DC/AC
50/60Hz 3 VA
U
4-20mA
+
–
+
–
Camille Bauer AG
Switzerland
0,5
3,7
Abstimmsiegel

5
6. Messbereich-Einstellbarkeit
Messeingang unbedingt sicher von gefähr-
licher Spannung trennen.
Einstellbarkeit: Zulässige Änderung des Messbe-
reich-Endwertes, variable Emp-
findlichkeit, einstellbar mit Potenti-
ometer P200.
Einstellbereich:
0,85 - 1,15 · UN(± 15%)
100%
0 0,85 1,15
0
Ausgang
Eingang 1
UN
10 11 12 13
4-20mA
P200P201
+
–
0,5
Bild 6. Anordnung der Potentiometer P201 und P200.
Germanischer Lloyd Zulassung
Zertifikat Nr.: 12 259-98 HH
CSA geprüft für USA und Kanada
file-nr. 204767
9. Gerätezulassungen
10. Mass-Skizze
70
69,1
114,1
112,5
4 51
10
98762
11
3
12 13
Bild 8. Gehäuse P13/70 auf Hutschiene (35 ×15 mm oder
35×7,5 mm, nach EN 50 022) aufgeschnappt.
7. Inbetriebnahme und Wartung
Hilfsenergie und Messeingang einschalten. Es besteht die
Möglichkeit, während des Betriebes die Ausgangsleitung zu
unterbrechen und ein Kontrollgerät anzuschliessen, z.B. für
eine Funktionsprüfung.
Der Messumformer ist wartungsfrei.
8. Demontage-Hinweis
Messumformer gemäss Bild 7 von Tragschiene abnehmen.
Bild 7
Symbol Bedeutung
Doppelte Isolierung, Gerät der Schutzklasse 2
3,7
Prüfspannung der Isolation nach IEC60051:
AC 3,7 kV
0,5
Klassenzeichen nach EN60688:
Fehlergrenze 0,5% der Spanne
CE-Konformitätszeichen. Das Gerät erfüllt die
Bedingungen der zutreffenden EG-Richtlinien.
CSA geprüft für USA und Kanada
file-nr. 204767
Germanischer Lloyd Zulassung
Zertifikat Nr.: 12 259-98 HH
Achtung!
Allgemeine Gefahrenstelle.
Betriebsanleitung beachten.
Allgemeines Symbol: Eingang
Allgemeines Symbol: Ausgang
Allgemeines Symbol: Hilfsenergie
CAT III Messkategorie CAT III für Strom- und Span-
nungseingänge

6
Mode d’emploi
Convertisseur de mesure pour tension alternative SINEAX U553
Les conseils de sécurité qui doivent impérativement
être observés sont marqués des symboles ci-contre
dans le présent mode d’emploi:
Sommaire
1. A lire en premier, ensuite............................................. 6
2. Description brève ........................................................6
3. Caractéristiques techniques .......................................6
4. Fixation........................................................................7
5. Raccordements électriques ........................................7
6. Ajustage de l’étendue de mesure ...............................8
7. Mise en service et entretien ........................................8
8. Indication pour le démontage .....................................8
9. Admission d’appareils................................................. 8
10. Croquis d’encombrement ...........................................8
11 Certificat de conformité ............................................12
1. A lire en premier, ensuite …
Pour un fonctionnement sûr et sans danger, il
est essentiel de lire le présent mode d’emploi
et de respecter les recommandations de
sécurité mentionnées dans les rubriques
4. Fixation
5. Raccordements électriques
6. Ajustage de l’étendue de mesure.
Ces appareils devraient uniquement être manipulés par
des personnes qui les connaissent et qui sont autorisées
à travailler sur des installations techniques du réglage.
Toute intervention dans l’appareil entraîne l’extinction de
la clause de garantie.
2. Description brève
Le convertisseur de mesure SINEAX U553 sert à transformer
une tension alternative sinusoïdale ou déformée.
Le signal de sortie est un courant continu contraint ou
une tension continue contrainte proportionnel à la valeur
mesurée.
3. Caractéristiques techniques
Entrée de mesure
Fréquence nominale: 50/60 ou 400 Hz
Tension nominale
d’entrée: 0 - 20 à 0 - 690 V
Sortie de mesure
Courant continu: 0(0,2) - 1 à 0(4) - 20 mA
Tension de charge: 15 V
Rext max. [kΩ] ≤ 15 V
IAN [mA]
I
AN = Valeur finale du courant de
sortie
Tension continue: 0(0,2) - 1 à 0(2) - 10 V
Rext [kΩ] min. ≥ UA[V]
2 mA
Temps de réponse: 50 ou 300 ms
Alimentation auxiliaire
Bloc d’alimentation CC, CA (CC ou 50/60 Hz)
Tensions nominales Tolérance
85 - 230 V CC / CA CC – 15 à + 33%
CA ± 15%
24 - 60 V CC / CA
Consommation: 3 VA
Options
Conn. à basse tension: 24 V CA ou 24 - 60 V CC,
voir Fig. 3
Alimentation auxiliaire
de l’entrée de mesure
(self powered): 24 - 60 V CA ou 85 - 230 V CA, voir
Fig. 4
Respecter la tension d’entrée max. et min!
Inscription de la
plaquette
signalétique
Etendue de la
tension d’entrée
= étendue de
l’alim. aux. interne
Tolé-
rance
Connex.
de l’ali-
mentation
auxiliaire
Self powered
by 1/2
(int. 24-60 V)
24 - 60 V CA
± 15%
Interne de
l’entrée
de
mesure
Self powered
by 1/2
(int. 85-230 V)
85 - 230 VCA
Précision (selon EN 60 688)
Valeur de référence: Valeur finale de sortie
Précision de base: Classe 0,5
Sécurité
Degré d’encrassement: 2
Catégorie
de surtension: III
Ambiance extérieure
Température de
fonctionnement: – 10 à + 55 °C
Température de
stockage: – 40 à + 70 °C
Humidité relative: ≤ 75%, sans condensation
Altitude: 2000 m max.
Utiliser seulement dans les intérieurs!
Résistance extérieure:
Résistance extérieure:

7
4. Fixation
Les SINEAX U553 peuvent être montés sur des rails «à
chapeau».
En déterminant l’emplacement de montage, il
faut tenir compte des indications fournis sous
la rubrique «Ambiance extérieure» du chapitre
«3. Caractéristiques techniques»!
Encliqueter le boîtier sur le rail «à chapeau» (EN 50 022)
(voir Fig. 1).
Fig. 1. Montage sur rail «à chapeau» 35 ×15 ou 35 ×7,5 mm.
5. Raccordements électriques
Raccorder les lignes électriques selon l’indication sur la
plaquette signalétique.
Lors du raccordement des câbles, s’assurer
impérativement que toutes les lignes soient
hors tension!
Danger imminent par tension de mesure
ou par tension d’alimentation auxiliaire qui
peuvent être élevées!
Veiller en plus, …
…que les caractéristiques techniques qui per-
mettent de résoudre le problème de mesure
correspondent aux données mentionnées sur
la plaquette signalétique du SINEAX U553
(entrée de mesure, sortie de mesure et
alimentation auxiliaire, voir Fig 5)!
…quela valeur indiquée pour la résistance du circuit
de sortie ne doit pas être dépassée par le haut
pour la sortie de courant
Rext max. [kΩ] ≤ 15 V
IAN [mA]
(IAN = Valeur finale du courant de sortie)
et ne soit pas surpassée par le bas pour la sortie
de tension
Rext min. [kΩ] ≥ UAN [V]
2 mA
(UAN = Valeur finale de la tension de sortie)
…queles lignes de sortie de signal de mesuresoient
réalisées par des câbles torsadés et disposées
à une certaine distance des lignes courant fort!
Au reste, respecter les prescriptions nationales pour
l’installation et le choix du matériel des conducteurs
électriques!
Fig. 2. Alimentation auxiliaire
sur bornes 8 et 9.
Fig. 3. Alimentation auxiliaire
sur côté basse tension sur
bornes 12 et 13.
Fig. 4. Alimentation auxiliaire via entrée
de mesure, donc pas de raccordement
d’énergie auxiliaire.
U = Entrée de mesure
= Sortie de mesure
= Alimentation auxiliaire
4 51
10
98762
11
3
12 13
–+
U
–
4 51
10
98762
11
3
12 13
–+
U
4 51
10
98762
11
3
12 13
–+
U
–
Fig. 5. Explication des inscriptions sur la plaquette signalétique.
4 51
10
98762
11
3
12 13
Entrée de mesure
Etendue de mesure
Grandeur à mesurer
Sortie de mesure
Signal de sortie
Alimentation
auxiliaire
Cache pour les
organes d’ajustage
SINEAX U553
Ord: 000/ 00U553 /010 / 1
0 - 400V / 50/60 Hz
85-230 V DC/AC
50/60Hz 3VA
U
4-20mA
+
–
+
–
Camille Bauer AG
Switzerland
0,5
3,7

8
6. Ajustage de l’étendue de mesure
S’assurer sans faute qu’aucune tension
dangereuse ne soit appliquée à l’entrée
de mesure.
Ajustage: Variation admissible de la plage de
mesure, sensibilité variable, ajus-
table par potentiomètre P200.
Etendue d’ajustage:
0,85 - 1,15 · UN(± 15%)
100%
0 0,85 1,15
0
Sortie
Entrée 1
UN
10 11 12 13
4-20mA
P200P201
+
–
0,5
Fig. 6. Disposition des potentiomètres P201 et P200.
9. Admission d’appareils
Lloyd germanique
Type du certificat d’approbation:
12 259-98 HH
CSA examiné pour les USA et le Canada
file-nr. 204767
FCC consentement et Canadian DOC déclaration
Cet appareil a été testé et s’est avéré conforme aux limites
prévues pour les appareils numériques de classe A et à la
partie 15 des règlements FCC et à la réglementation des
radio-interférences du Canadian Department of commu-
nications. Ces limites sont destinées à fournir une protec-
tion adéquate contre les interférences néfastes lorsque
l’appareil est utilisé dans un environnement commercial.
Cet appareil génère, utilise et peut radier une énergie
à fréquence radioélectrique; il est en outre susceptible
d’engendrer des interférences avec les communications
radio, s’il n’est pas installé et utilisé conformément aux
instructions du mode d’emploi. L’utilisation de cet appareil
dansleszonesrésidentiellespeut causer des interférences
néfastes, auquel cas l’exploitant sera amené à prendre
les dispositions utiles pour palier aux interférences à ses
propres frais.
10. Croquis d’encombrement
70
69,1
114,1
112,5
4 51
10
98762
11
3
12 13
Fig. 8. Boîtier type P13/70 encliqueté sur rail «à chapeau»
(35 ×15 mm ou 35×7,5 mm, selon EN 50 022).
7. Mise en service et entretien
Enclencher l’alimentation auxiliaire et l’entrée de mesure.
Il est possible d’interrompre le circuit de sortie pendant le
fonctionnement pour brancher par exemple un appareil de
contrôle.
Le convertisseur de mesure ne nécessite pas d’entretien.
8. Indication pour le démontage
Démonter le convertisseur du rail support selon Fig.7.
Fig. 7
Symbole Signification
Double isolation, appareil de classe de
protection 2
3,7
Tension d’essai d’isolation selon IEC60051:
CA 3,7 kV
0,5
Classe icône selon la norme EN60688:
Limite d’erreur de 0,5% de l’échelle
Marquage CE de conformité: l’appareil
répond aux exigences des directives CE
applicables
CSA examiné pour les USA et le Canada
file-nr. 204767
Lloyd germanique
Type du certificat d’approbation:
12 259-98 HH
Attention:
Avertit l’utilisateur d’un danger.
Attention, voir la documentation!
Symbole général: Entrée
Symbole général: Sortie
Symbole général: Energie auxiliaire
CAT III Catégorie de mesure CAT III pour entrée de
courant et de tension

9
Operating Instructions
Transducer for AC voltage SINEAX U553
Safety precautions to be strictly observed are marked
with following symbols in the Operating Instructions:
Contents
1. Read first and then...................................................... 9
2. Brief description..........................................................9
3. Technical data ............................................................. 9
4. Mounting ................................................................... 10
5. Electrical connections............................................... 10
6. Adjustable measuring range ....................................11
7. Commissioning and maintenance.............................11
8. Releasing the transducer ..........................................11
9. Instruments admissions ............................................11
10. Dimensional drawing................................................. 11
11. Declaration of conformity..........................................12
1. Read first and then …
The proper and safe operation of the device
assumes that the Operating Instructions is
read carefully and the safety warnings given
in the various Sections
4. Mounting
5. Electrical connections
6. Adjustable measuring range
are observed.
The device should onlybe handled by appropriately trained
personnel who are familiar with it and authorised to work
in electrical installations.
Unauthorized repair or alteration of the unit invalidates
the warranty.
2. Brief description
The SINEAX U553 measuring transducer is used to convert
a sine-wave or distorted AC voltage.
The output signal, in the form of a load independent DC
current or voltage, is proportional to the measured value.
3. Technical data
Measuring input
Nominal frequency: 50/60 or 400 Hz
Nominal input
voltage: 0 - 20 to 0 - 690 V
Measuring output
DC current: 0(0.2) - 1 to 0(4) - 20 mA
Burden voltage: 15 V
Rext max. [kΩ] ≤ 15 V
IAN [mA]
I
AN = Full output value
DC voltage: 0(0.2) - 1 to 0(2) - 10 V
Rext [kΩ] min. ≥ UA[V]
2 mA
Response time: 50 or 300 ms
Power supply
AC/DC power pack (DC or 50/60 Hz)
Rated voltage Tolerance
85 - 230 V DC / AC DC – 15 to + 33%
AC ± 15%
24 - 60 V DC / AC
Power consumption: 3 VA
Options
Connected to the low
tension terminal side: 24 V AC or 24 - 60 V DC,
see Fig. 3
Power supply from
measuring input
(self powered): 24 - 60 V AC or 85 - 230 V AC, see
Fig 4
Please note the max. and min. measuring input
voltage!
Type label
inscription
Input voltage
range
= internal power
supply range
Tolerance
Power
supply
connection
Self powered
by 1/2
(int. 24-60 V)
24 - 60 V AC
± 15%
Internal
measuring
input
Self powered
by 1/2
(int. 85-230 V)
85 - 230 V AC
Accuracy (acc. to IEC 60 688)
Reference value: Output end value
Basic accuracy: Class 0.5
Safety
Pollution degree: 2
Installation category: III
Environmental conditions
Operating temperature: – 10 to + 55 °C
Storage temperature: – 40 to + 70 °C
Relative humidity: ≤ 75%, no dew
Altitude: 2000 m max.
Indoor use statement!
External resistance:
External resistance:

10
4. Mounting
The SINEAX U553 can be mounted on a top-hat rail.
Note “Environmental conditions” in Section
“3. Technical data” when determining the place of
installation!
Simply clip the device onto the top-hat rail (EN 50 022) (see
Fig. 1).
Fig. 1. Mounting onto top-hat rail 35 ×15 or 35 ×7.5 mm.
5. Electrical connections
Connect the electrical conductors acc. to the instructions
on type label.
Make sure that all input cables are not live
(potential-free) when making the connec-
tions!
Impending danger by high input voltage or
high power supply voltage!
Also note that, …
…the data required to carry out the prescribed
measurement must correspond to those mar-
ked on the nameplate of the SINEAX U553
( measuring input, measuring output
and power supply, see Fig. 5)!
…the resistance in the output circuit may not over-
range the current output value
Rext max. [kΩ] ≤ 15 V
IAN [mA]
(IAN = current output value)
and not underrange the voltage output value
Rext min. [kΩ] ≥ UAN [V]
2 mA
(UAN = voltage output value)
… themeasurement outputcables should be twisted
pairs and run as far as possible away from heavy
current cables!
In all other respects, observe all local regulations when
selecting the type of electrical cable and installing them!
Fig. 2. Power supply to
terminals 8 and 9.
Fig. 3. Power supply connected
to the low tension to terminals
12 and 13.
Fig. 4. Power supply internal
from measuring input, power
supply not required.
U = Measuring input
= Measuring output
= Power supply
4 51
10
98762
11
3
12 13
–+
U
–
4 51
10
98762
11
3
12 13
–+
U
4 51
10
98762
11
3
12 13
–+
U
–
Fig. 5. Declaration to type label
4 51
10
98762
11
3
12 13
Measuring input
Measuring range
Measured quantity
Measuring output
Output signal
Power
supply
SINEAX U553
Ord: 000/ 00U553 / 010 / 1
0 - 400V / 50/60 Hz
85-230 V DC/AC
50/60Hz 3VA
U
4-20mA
+
–
+
–
Camille Bauer AG
Switzerland
0,5
3,7
Calibration seal

11
6. Adjustable measuring range
Reliably isolate the measuring input from
dangerous voltages.
Setting: Admissible alteration of full scale
output, variable sensitivity, adjust-
able with potentiometer P200.
Setting range:
0.85 - 1.15 · UN(± 15%)
100%
0 0.85 1.15
0
Output
Input 1
U
N
10 11 12 13
4-20mA
P200P201
+
–
0,5
Fig. 6. Locations of the potentiometers P201 and P200.
FCC Compliance and Canadian DOC Statement
This equipment has been tested and found to comply with
the limits for a Class A digital device, pursuant to both part
15 of the FCC Rules and the radio interference regulations
of the Canadian Department of Communications: These
limits aredesigned to provide reasonable protectionagainst
harmful interference when the equipment is operated in a
commercial environment. This equipment generates, uses
and can radiate radio frequency energy and, if not instal-
led and used in accordance with the instruction manual,
may cause harmful interference to radio communications.
Operation of this equipment in a residential area is like to
cause harmful interference in which case the user will be
required to correct the interference at his own expense.
9. Instruments admissions
Germanischer Lloyd
Type approval certificate: 12 259-98 HH
CSA approved for USA and Canada
file-nr. 204767
10. Dimensional drawing
70
69.1
114.1
112.5
4 51
10
98762
11
3
12 13
Fig. 8. Housing type P13/70 clipped onto a top-hat rail
(35 ×15 mm or 35×7.5 mm, acc. to EN 50 022).
7. Commissioning and maintenance
Switch on the power supply and the measuring input. It is
possible during the operation to disconnect the output line
and to connect a check instrument, e.g. for a functional test.
No maintenance is required.
8. Releasing the transducer
Release the transducer from a top-hat rail as shown in
Fig.7.
Fig. 7
Symbol Meaning
Double insulation, device of protection class 2
3,7
Test voltage of insulation according to IEC60051:
AC 3.7 kV
0,5
Class icon to the EN60688:
error limit 0.5% of span
CE conformity mark. The device fulfills the
requirements of the applicable EC directives.
CSA approved for USA and Canada
file-nr. 204767
Germanischer Lloyd
Type approval certificate: 12 259-98 HH
Caution!
General hazard point.
Read the operating instructions.
General symbol: Input
General symbol: Output
General symbol: Power supply
CAT III Measurement category CAT III for current and
voltage inputs

12
11. Konformitätserklärung / Certificat de conformité / Declaration of conformity
