Camille Bauer SINEAX U 554 User manual

U 554 B d-f-e 150 251-04 02.14
Betriebsanleitung
Messumformer für Wechselspannung
mit verschiedenen Kennlinien SINEAX U554
Mode d’emploi
Convertisseur de mesure pour tension alternative
avec fonction de transfert selon option SINEAX U554
Operating Instructions
Transducer for AC voltage
with different characteristics SINEAX U554
Camille Bauer AG
Aargauerstrasse 7
CH-5610 Wohlen/Switzerland
Phone [phone]
Fax [phone]
[e-mail]
www.camillebauer.com
KOMETEC Karl Oelkers e.K.
Mess- und Prüfgeräte · Shop
Mozartstr. 10 · D-88097 Eriskirch
T: 07541 / 955-1313 · F: 07541 / 955-1131
[email protected] · www.kometec.de

2
Betriebsanleitung
Messumformer für Wechselspannung mit verschiedenen Kennlinien
SINEAX U554
Sicherheitshinweise, die unbedingt beachtet werden
müssen,sindindieserBetriebsanleitungmitfolgenden
Symbolen markiert:
Inhaltsverzeichnis
1. Erst lesen, dann ............................................................2
2. Kurzbeschreibung .........................................................2
3. Technische Daten .......................................................... 2
4. Befestigung ...................................................................3
5. Elektrische Anschlüsse..................................................3
6. Inbetriebnahme und Wartung........................................3
7. Demontage-Hinweis......................................................8
8. Mass-Skizze ..................................................................8
9. Konformitätserklärung................................................... 8
1. Erst lesen, dann …
Der einwandfreie und gefahrlose Betrieb
setzt voraus, dass die Betriebsanleitung
gelesen und die in den Abschnitten
4. Befestigung
5. Elektrische Anschlüsse
enthaltenen Sicherheitshinweise beachtet
werden.
Der Umgang mit diesem Gerät sollte nur durch ent-
sprechend geschultes Personal erfolgen, das das Gerät
kennt und berechtigt ist, Arbeiten in regeltechnischen
Anlagen auszuführen.
Bei einem Eingriff in das Gerät erlischt der Garantie-
anspruch.
2. Kurzbeschreibung
Der Messumformer SINEAXU554 dient zur Umwandlungeiner
sinusförmigen oder verzerrten Wechselspannung.
Als Ausgangssignal steht ein eingeprägtes Gleichstrom-
oder aufgeprägtes Gleichspannungssignal zur Verfügung,
das sich proportional zum Messwert verhält.
3. Technische Daten
Messeingang
Nennfrequenz: 50/60 oder 400 Hz
Eingangsnenn-
spannung: 0 bis 20 bis 0 bis 690 V
Messausgang
Gleichstrom: 0(0,2) bis 1 bis 0(4) bis 20 mA
15 V
IAN [mA]
UA[V]
4 mA
DC – 15 bis + 33%
AC ± 15%
± 15%
Intern ab
Mess-
eingang
Bürdenspannung: 15 V
Aussenwiderstand: Rext max. [kΩ] ≤
I
AN = Ausgangsstromendwert
Gleichspannung: 0(0,2) bis 1 bis 0(2) bis 10 V
Aussenwiderstand: Rext min. [kΩ] ≥
Einstellzeit: 50 oder 300 ms
Hilfsenergie
Nennspannung UNNenngebrauchsbereich
AC 230 V 207 bis 253 V
Nenngebrauchsbereich
der Frequenz: 45 bis 50 bis 60 bis 65 Hz
Leistungsaufnahme: ≤ 3 VA bei H = UN
DC-, AC-Netzteil (DC oder 40 bis 400 Hz)
Nennspannung Toleranz-Angabe
85 bis 230 V DC / AC
24 bis 60 V DC / AC
Leistungsaufnahme: ≤ 2 W bzw. ≤ 4 VA
Optionen
Anschluss auf
Niederspannungsseite: 24 V AC oder 24 bis 60 V DC,
siehe Bild 3
Hilfsenergie ab Mess-
eingang (self powered): ≥ 24 bis 60 V AC oder 85 bis
230 V AC, siehe Bild 4
Max. und min. Messeingangsspannung beachten!
Schildaufdruck Eingangs- Toleranz Hilfs-
spannungsbereich energie-
= interner Hilfs- Anschluss
energie-Bereich
Self powered
by 1/2 (int. 24 bis 60 V AC
24 bis 60 V)
Self powered
by 1/2 (int. 85 bis 230 V AC
85 bis 230 V)
Genauigkeitsangaben (Analog EN 60688)
Bezugswert: Ausgangsendwert
Grundgenauigkeit: Klasse 0,5
Sicherheit
Verschmutzungsgrad: 2
Überspannungs-
kategorie: III

3

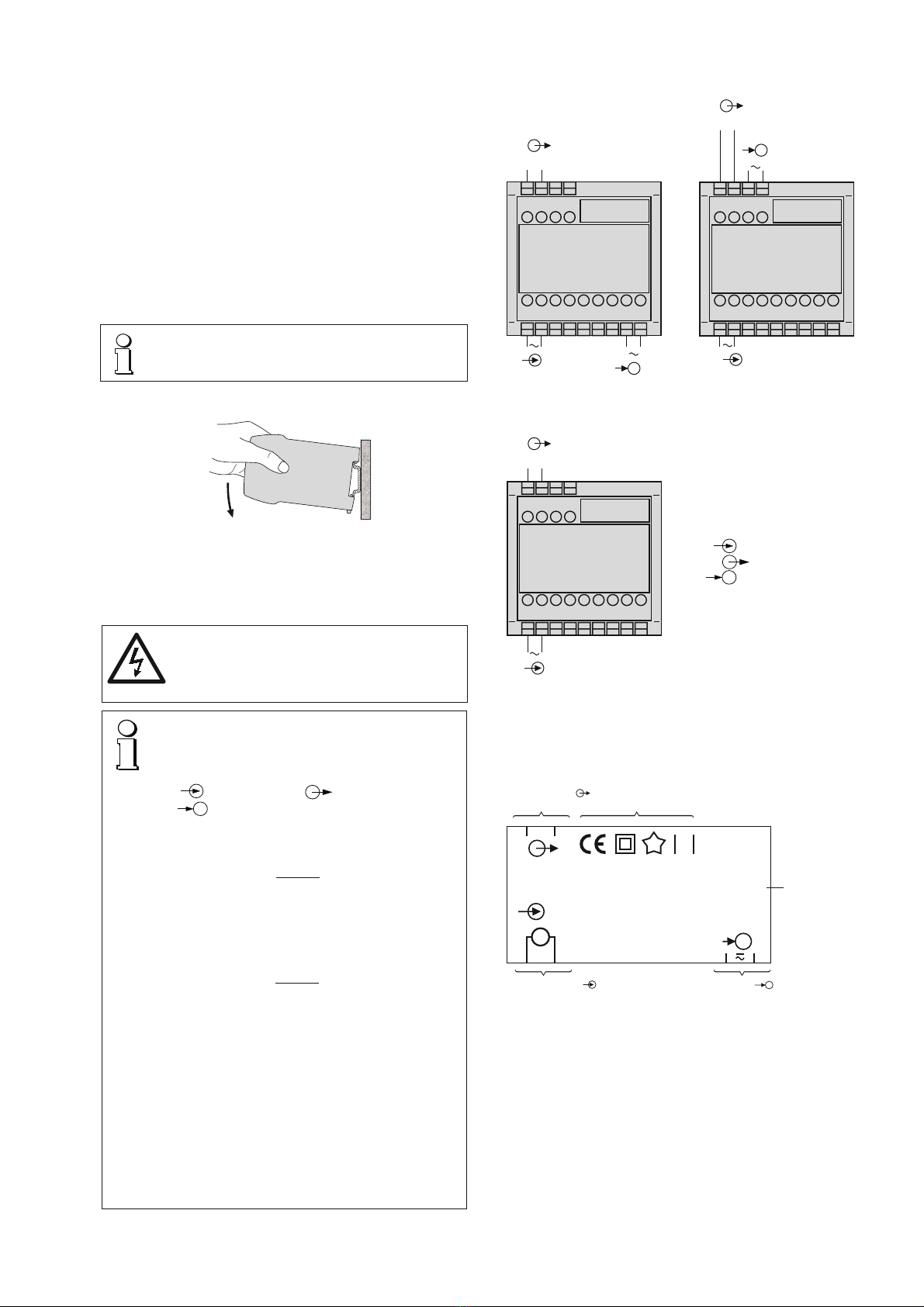

Bild 1. Montage auf Hutschiene 35 ×15 oder 35 ×7,5 mm.
5. Elektrische Anschlüsse
Elektrische Leitungen nachden Angaben auf dem Typenschild
des gelieferten Messumformers anschliessen.
Unbedingt sicher stellen, dass alle Leitungen
beim Anschliessen spannungsfrei sind!
Drohende Gefahr durch hohe Eingangsspan-
nung oder hohe Hilfsenergiespannung!
Es ist zu beachten, …
… dass die Daten, die zur Lösung der Messauf-
gabe erforderlich sind, mit denen auf dem
Typenschild des SINEAX U554übereinstimmen
(Messeingang, Messausgang und
Hilfsenergie, siehe Bild 5)!
… dass der Widerstand im Ausgangsstromkreis
bei Stromausgang den Wert
15 V
I
AN [mA]
(IAN = Ausgangsstromendwert)
nicht überschreitet, und bei Spannungsaus-
gang den Wert
U
AN [V]
4 mA
(UAN = Ausgangsspannungsendwert)
nicht unterschreitet!
… dass die Messausgangsleitungen als verdrillte
Kabel und möglichst räumlich getrennt von
Starkstromleitungen verlegt werden!
Im übrigen landesübliche Vorschriften (z.B. für
Deutschland VDE 0100 «Bedingungen über das
Errichten von Starkstromanlagen mit Nennspan-
nungen unter 1000 Volt») bei der Installation
und Auswahl des Materials der elektrischen
Leitungen befolgen!
Gehäuse auf Hutschiene (EN 50022) aufschnappen
(siehe Bild 1). Bild 2. Hilfsenergie-Anschluss
an Klemmen 8 und 9.
Bild 3. Hilfsenergie-Anschluss
auf Niederspannungsseite
an Klemmen 12 und 13.
Bild 4. Hilfsenergie intern ab
Messeingang, Hilfsenergie-
Anschluss entfällt.
U = Messeingang
= Messausgang
= Hilfsenergie
4 51
10
98762
11
3
12 13
–+
U
–
4 51
10
98762
11
3
12 13
–+
U
4 51
10
98762
11
3
12 13
–+
U
–
Bild 5. Erklärungen zum Typenschildbeispiel.
Rext max. [kΩ] ≤
Rext min. [kΩ] ≥
4. Befestigung
Die Befestigung des SINEAX U554 erfolgt auf einer Hut-
schiene.
BeiderBestimmungdesMontageortesmüssen
die «Umgebungsbedingungen», Abschnitt
«3. Technische Daten», eingehalten werden!
SINEAX U554
Ord: 123/456789/996/101
0-60-100V 50/60Hz
85-230V AC/DC
40-400Hz 3VA
U
0 - 4 -20mA
+
–
+
–
Camille Bauer AG
Switzerland
3,7
Messausgang
Ausgangssignal Konformitäts-
Kennzeichen
Fabrikations-
Nummer
Messeingang
Messbereich
Messgrösse
Hilfsenergie
0,5
6. Inbetriebnahme und Wartung
Hilfsenergie und Messeingang einschalten. Es besteht die
Möglichkeit, während des Betriebes die Ausgangsleitung zu
unterbrechen und ein Kontrollgerät anzuschliessen, z.B. für
eine Funktionsprüfung.
Der Messumformer ist wartungsfrei.
Umgebungsbedingungen
Betriebstemperatur: – 10 bis + 55 °C
Lagerungstemperatur: – 40 bis + 70 °C
Relative Feuchte
im Jahresmittel: ≤ 75%
Betriebshöhe: 2000 m max.
Nur in Innenräumen zu verwenden!

4
Mode d’emploi
Convertisseur de mesure pour tension alternative avec fonction de
transfert selon option SINEAX U554
Les conseils de sécurité qui doivent impérativement
être observés sont marqués des symboles ci-contre
dans le présent mode d’emploi:
Sommaire
1. A lire en premier, ensuite ...............................................4
2. Description brève ..........................................................4
3. Caractéristiques techniques.......................................... 4
4. Fixation.......................................................................... 5
5. Raccordements électriques...........................................5
6. Mise en service et entretien...........................................5
7. Indication pour le démontage .......................................8
8. Croquis d’encombrement..............................................8
9. Certificat de conformité................................................. 8
1. A lire en premier, ensuite …
Pour un fonctionnement sûr etsans danger, il
est essentiel de lire le présent mode d’emploi
et de respecter les recommandations de
sécurité mentionnées dans les rubriques
4. Fixation
5. Raccordements électriques.
Ces appareils devraient uniquement être manipulés par
des personnes qui les connaissent et qui sont autorisées
à travailler sur des installations techniques du réglage.
Toute intervention dans l’appareil entraîne l’extinction
de la clause de garantie.
2. Description brève
Le convertisseur de mesure SINEAX U554 sert à transformer
une tension alternative sinusoïdale ou déformée.
Le signal de sortie est un courant contraint ou une tension
continue contrainte proportionel à la valeur mesurée.
3. Caractéristiques techniques
Entrée de mesure
Fréquence nominale: 50/60 ou 400 Hz
Tension nominale
d’entrée: 0 à 20 à 0 à 690 V
Sortie de mesure
Courant continu: 0(0,2) à 1 à 0(4) à 20 mA
15 V
IAN [mA]
UA[V]
4 mA
CC – 15 à + 33%
CA ± 15%
± 15%
Interne de
l’entrée
de
mesure
Tension de charge: 15 V
Résistance extérieure: Rext max. [kΩ] ≤
I
AN = Val. finale du cour. de sortie
Tension continue: 0(0,2) à 1 à 0(2) à 10 V
Résistance extérieure: Rext min. [kΩ] ≥
Temps de réponse: 50 ou 300 ms
Alimentation auxiliaire
Tensions nominales UNPlage d’utilisation no-
minale
CA 230 V 207 à 253 V
Plage d’utilisation nominale
de la fréquence: 45 à 50 à 60 à 65 Hz
Consommation: ≤ 3 VA à H = UN
Bloc d’alimentation CC, CA (CC ou 40 à 400 Hz)
Tension nominale Tolérance
85 à 230 V CC / CA
24 à 60 V CC / CA
Consommation: ≤ 2 W resp. ≤ 4 VA
Options
Connexion à basse
tension: 24 V CA ou 24 à 60 V CC,
voir Fig. 3
Alimentation auxiliaire
de l’entrée de mesure
(self powered): ≥ 24 à 60 V CA ou 85 à 230 V CA,
voir Fig. 4
Respecter la tension d’entrée max. et min.!
Inscription Etendue de la Tolé- Connex.
de la tension d’entrée rance de l’ali-
plaquette = étendue de mentation
signalétique l’alim. aux. interne auxiliaire
Self powered
by 1/2 (int. 24 à 60 V CA
24 à 60 V)
Self powered
by 1/2 (int. 85 à 230 V CA
85 à 230 V)
Précision (en analogie EN 60688)
Valeur de référence: Valeur finale de sortie
Précision de base: Classe 0,5
Sécurité
Degré d’encrassement: 2
Catégorie de
surtension: III

5

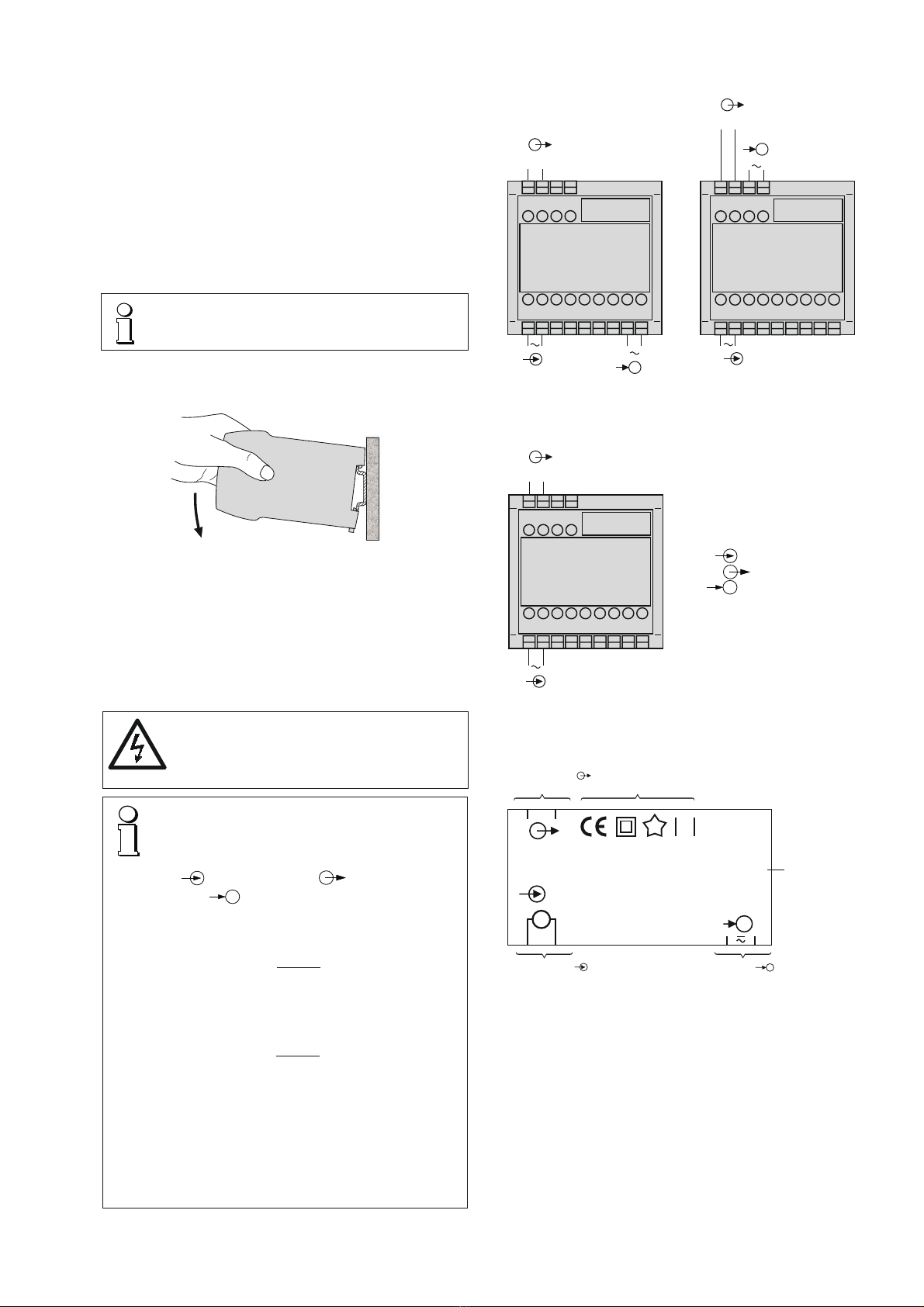

Fig. 1. Montage sur rail «à chapeau» 35 ×15 or 35 ×7,5 mm.
5. Raccordements électriques
Raccorder les lignes électriques selon l’indication sur la
plaquette signalétique.
Lors du raccordement des câbles, s’assurer
impérativement que toutes les lignes soient
hors tension!
Danger imminent par tensions de mesure
ou par tension d’alimentation auxiliaire qui
peuvent être élevées!
Fig. 2. Alimentation auxiliaire
sur bornes 8 et 9.
Fig. 3. Alimentation auxiliaire
sur côté basse tension sur
bornes 12 et 13.
Fig. 4. Alimentation auxiliaire via entrée
de mesure, donc pas de raccordement
d’énergie auxiliaire.
U = Entrée de mesure
= Sortie de mesure
= Alimentation
auxiliaire
4 51
10
98762
11
3
12 13
–+
U
–
4 51
10
98762
11
3
12 13
–+
U
4 51
10
98762
11
3
12 13
–+
U
–
Fig. 5. Explication des inscriptions sur la plaquette signalétique.
Rext max. [kΩ] ≤
Rext min. [kΩ] ≥
SINEAX U554
Ord: 123/456789/996/101
0-60-100V 50/60Hz
85-230V AC/DC
40-400Hz 3VA
U
0 - 4 -20mA
+
–
+
–
Camille Bauer AG
Switzerland
3,7
Sortie
Signal de sortie Repère de
conformité
No. de
fabrication
Entrée de mesure
Etendue de mesure
Grandeur de mesure
Alimentation
auxiliaire
0,5
6. Mise en service et entretien
Enclencher l’alimentation auxiliaire et l’entrée de mesure.
Il est possible d’interrompre le circuit de sortie pendant le
fonctionnement pour brancher par exemple un appareil de
contrôle.
Le convertisseur de mesure ne nécessite pas d’entretien.
4. Fixation
Les SINEAX U554 peuvent être montés sur des rails «à
chapeau».
En déterminant l’emplacement de montage, il faut
tenircomptedesindicationsfournis sous la rubrique
«Ambiance extérieure» du chapitre «3. Caractéris-
tiques techniques»!
Encliqueter le boîtier sur le rail «à chapeau» (EN 50022)
(voir Fig. 1).
Veiller en plus,
… que les caractéristiques techniques qui per-
mettent de résoudre le problème de mesure
correspondent aux données mentionnées sur
la plaquette signalétique du SINEAX U554
(entrée de mesure, sortie de mesure
et alimentation auxiliaire, voir Fig. 5)!
… que la valeur indiquée pour la résistance du
circuit de sortie ne doit pas être dépassée par
le haut pour la sortie de courant
15 V
I
AN [mA]
(IAN = Valeur finale du courant de sortie)
et ne soit pas surpassée par le bas pour la
sortie de tension
U
AN [V]
4 mA
(UAN = Valeur finale de la tension de sortie)!
… que les lignes de sortie de signal de mesure
soient réalisées par des câbles torsadés et
disposées à une certaine distance des lignes
courant fort!
Au reste, respecter les prescriptions nationales
pour l’installation et le choix du matériel des con-
ducteurs électriques!
Ambiance extérieure
Temp. de fonctionnem.: – 10 à + 55 °C
Temp. stockage: – 40 à + 70 °C
Humidité relative en
moyenne annuelle: ≤ 75%
Altitude: 2000 m max.
Utilisation intérieure!

6
Operating Instructions
Transducer for AC voltage with different characteristics
SINEAX U554
Safety precautions to be strictly observed are marked
with following symbols in the Operating Instructions:
Contents
1. Read first and then ........................................................6
2. Brief description ............................................................ 6
3. Technical data ...............................................................6
4. Mounting .......................................................................7
5. Electrical connections ................................................... 7
6. Commissioning and maintenance.................................7
7. Releasing the transducer...............................................8
8. Dimensional drawings ................................................... 8
9. Certificate of conformity................................................8
1. Read first and then …
The proper and safe operation of the device
assumes that the Operating Instructions is
read carefully and the safety warnings given
in the various Sections
4. Mounting
5. Electrical connections
are observed.
The device should only be handled by appropriately
trained personnel who are familiar with it and authorised
to work in electrical installations.
Unauthorized repair or alteration of the unit invalidates
the warranty.
15 V
IAN [mA]
UA[V]
4 mA
DC – 15 to + 33%
AC ± 15%
± 15%
Internal
from
meas.
input
2. Brief description
The SINEAX U 554 measuring transducer is used to convert
a sine-wave or distorted AC voltage.
The output signal, in the form of a load independent DC
current or voltage, is proportional to the measured value.
3. Technical data
Measuring input
Nominal frequency: 50/60 or 400 Hz
Nominal input
voltage: 0 to 20 to 0 to 690 V
Measuring output
DC current: 0(0.2) to 1 to 0(4) to 20 mA
Burden voltage: 15 V
External resistance: Rext max. [kΩ] ≤
I
AN = Full-output value
DC voltage: 0(0.2) to 1 to 0(2) to 10 V
External resistance: Rext min. [kΩ] ≥
Response time: 50 or 300 ms
Power supply
Rated voltage UNRated operating range
AC 230 V 207 to 253 V
Frequendy rated
operating range: 45 to 50 to 60 to 65 Hz
Power consumption: ≤ 3 VA at H = UN
DC, AC power pack (DC or 40 to 400 Hz)
Rated voltage Tolerance
85 to 230 V DC / AC
24 to 60 V DC / AC
Power consumption: ≤ 2 W resp. ≤ 4 VA
Options
Connected to the low
tension terminal side: 24 V AC or 24 to 60 V DC,
see Fig. 3
Power supply from
measuring input
(self powered): ≥ 24 to 60 V AC or 85 to 230 V AC,
see Fig. 4
Please not the max. and min. meas. input voltage!
Type label Input voltage Tolerance Power
inscription range = internal supply
power supply connec-
range tion
Self powered
by 1/2 (int. 24 to 60 V AC
24 to 60 V)
Self powered
by 1/2 (int. 85 to 230 V AC
85 to 230 V)
Accuracy (acc. to EN 60688)
Reference value: Output end value
Basic accuracy: Class 0.5
Safety
Pollution degree: 2
Installation category: III

7
Fig. 1. Mounting onto top-hat rail 35 ×15 or 35 ×7.5 mm.
5. Electrical connections
Connect the electrical conductors acc. to the instructions
on type label.
Make sure that all input cables are not live
(potential-free) when making the connections!
Impending danger by high input voltage or
high power supply voltage!
Simply clip the device onto the top-hat rail (EN 50022) (see
Fig. 1). Fig. 2. Power supply to
terminals 8 and 9.
Fig. 3. Power supply connected
to the low tension to terminals
12 and 13.
Fig. 4. Power supply internal from measuring
input, power supply not required.
U = Measuring input
= Measuring output
= Power supply
4 51
10
98762
11
3
12 13
–+
U
–
4 51
10
98762
11
3
12 13
–+
U
4 51
10
98762
11
3
12 13
–+
U
–
Fig. 5. Declaration to type label.
Rext max. [kΩ] ≤
Rext min. [kΩ] ≥
4. Mounting
The SINEAX U554 can be mounted on a top-hat rail.
Note “Enironmental conditions” in Section
“3. Technical data” when determining the place
of installation!
SINEAX U554
Ord: 123/456789/996/101
0-60-100V 50/60Hz
85-230V AC/DC
40-400Hz 3VA
U
0 - 4 -20mA
+
–
+
–
Camille Bauer AG
Switzerland
3,7
Meas. output
Output signal Conformity
marks
Works.
No.
Meas. input
Meas. range
Meas. quantity
Power supply
0,5
6. Commissioning and maintenance
Switch on the power supply and the measuring input. It is
possible during theoperation to disconnect the outputline and
to connect a check instrument, e.g for a functional test.
No maintenance is required.
Also note that, …
… the data required to carry out the prescribed
measurement must correspond to those mar-
ked on the nameplate of the SINEAX U554
(measuring input, measuring output
and power supply, see Fig. 5)!
… the resistance in the output circuit may not
overrange the current output value
15 V
I
AN [mA]
(IAN = current output value)
and not underrange the voltage output value
U
AN [V]
4 mA
(UAN = voltage output value)
… the measurement output cables should be
twisted pairs and run as far as possible away
from heavy current cables!
In all other respects, observe all local regulations
when selecting the type of electrical cable and
installing them!
Environmental conditions
Operating temperature: – 10 to + 55 °C
Storage temperature: – 40 to + 70 °C
Relative humidity of
annual mean: ≤ 75%
Altitude: 2000 m max.
Indoor use statement!

8

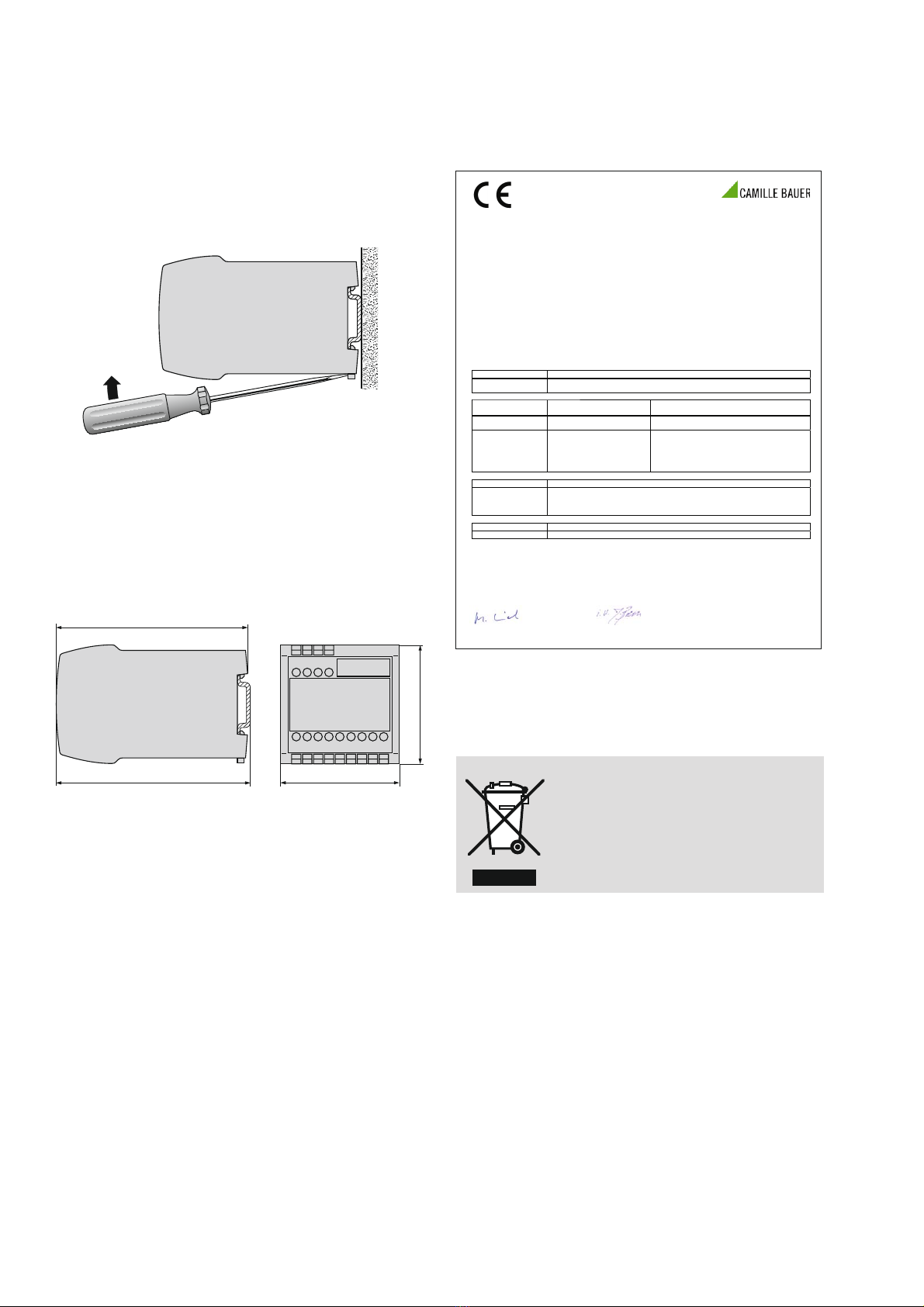

7. Demontage-Hinweis
7. Indication pour le démontage
7. Releasing the transducer
Messumformer gemäss Bild 6 von Tragschiene abnehmen.
Démonter le convertisseur du rail support selon Fig. 6.
Release the transducer from a top-hat rail as shown in
Fig. 6.
Bild 6
Fig. 6
8. Mass-Skizze
8. Croquis d’encombrement
8. Dimensional drawing
70
69.1
114.1
112.5
4 51
10
98762
11
3
12 13
Bild 7. Gehäuse P13/70 auf Hutschiene (35 ×15 mm oder
35 ×7,5 mm, nach EN 50022) aufgeschnappt.
Fig. 7. Boîtier type P13/70 encliqueté sur rail «à chapeau»
(35×15 mm ou 35×7,5 mm, selon EN 50022).
Fig. 7. Housing P13/70 clipped onto a top-hat rail
(35 ×15 mm or 35 ×7.5 mm, acc. to EN 50022).
Geräte dürfen nur fachgerecht entsorgt
werden!
Les appareils ne peuvent être éliminés
que de façon appropriée!
The instruments must only be disposed
of in the correct way!
9. Konformitätserklärung
9. Certificat de conformité
9. Declaration of conformity
EG - KONFORMITÄTSERKLÄRUNG
DECLARATION OF CONFORMITY
Dokument-Nr./ U554_CE-konf.DOC
Document.No.:
Hersteller/ Camille Bauer AG
Manufacturer: Switzerland
Anschrift / Aargauerstrasse 7
Address: CH-5610 Wohlen
Produktbezeichnung/ Messumformer für Wechselspannung mit unterdrücktem
Anfangsbereich
Product name: Transducer for AC Voltage with suppressed initial range
Typ / Type: SINEAX U 554
Das bezeichnete Produkt stimmt mit den Vorschriften folgender Europäischer Richtlinien
überein, nachgewiesen durch die Einhaltung folgender Normen:
The above mentioned product has been manufactured according to the regulations of the fol-
lowing European directives proven through compliance with the following standards:
Nr. / No. Richtlinie / Directive
2004/108/EG
2004/108/EC Elektromagnetische Verträglichkeit - EMV - Richtlinie Electromagnetic compatibility -EMC directive
EMV /
EMC Fachgrundnorm / Generic Standard Messverfahren / Measurement methods
Störaussendung /
Emission EN 61000-6-4 : 2007 EN 55011 : 2007+A2:2007
Störfestigkeit /
Immunity EN 61000-6-2 : 2005 IEC 61000-4-2: 1995+A1:1998+A2:2001 IEC 61000-4-3: 2006+A1:2007
IEC 61000-4-4: 2004
IEC 61000-4-5: 2005
IEC 61000-4-6: 2008
IEC 61000-4-11: 2004
Nr. / No. Richtlinie / Directive
2006/95/EG
2006/95/EC
Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungs-
grenzen – Niederspannungsrichtlinie – CE-Kennzeichnung : 95
Electrical equipment for use within certain voltage limits – Low Voltage Direc-
tive – Attachment of CE mark : 95
EN/Norm/Standard IEC/Norm/Standard
EN 61 010-1 : 2001 IEC 1010-1 : 2001
Ort, Datum /
Place, date: Wohlen, 2.Oktober.2009
Unterschrift / signature:
M. Ulrich J. Brem
Leiter Technik / Head of engineering Qualitätsmanager / Quality manager
