Camoplast ATV T4S Instruction sheet

Installation Guidelines
Directives d’installation
BRP
5000-02-0426-MAN
VERSION i

®and TM are trademarks of Camso inc./®et Mc sont des marques de Camso inc.
All rights reserved./Tous droits réservés. ©2016 Camso inc
Printed in Canada/Imprimé au Canada
IMPORTANT
Please read carefully each part of this document as well as the User Manual
prior to assembling, installing and using the track systems.
Veuillez lire attentivement ce document, en entier, ainsi que le Manuel de
l’utilisateur avant d’assembler, d’installer et d’utiliser les systèmes de traction.

Page3
Installation Guidelines / Directives d’installation
FRONT ANCHOR BRACKET PARTS LIST / LISTE DE PIÈCES - ANCRAGE AVANT
Figure 1
1
44
33
2 2
55
ITEM P/N DESCRIPTION QTY
1 1004-02-0015 FRONT BRACKET KIT / ENSEMBLE ANCRAGE AVANT 1
2 1004-02-0268 ANTI-ROTATION FRONT BRACKET / ANCRAGE ANTIROT. AVANT 2
3 1006-02-0110 FRONT BRACKET COVER / COUVERT ANCRAGE AVANT 2
4 1033-10-0045 HEX BOLT / BOULON HEX - HCS, M10-1.5X45, 8.8, ZP, DIN931 2
5 1074-10-0001 NYLON NUT / ÉCROU NYLON - FNN, M10-1.5, 8, ZP, DIN6926 2

Page4
©2016 Camso inc.

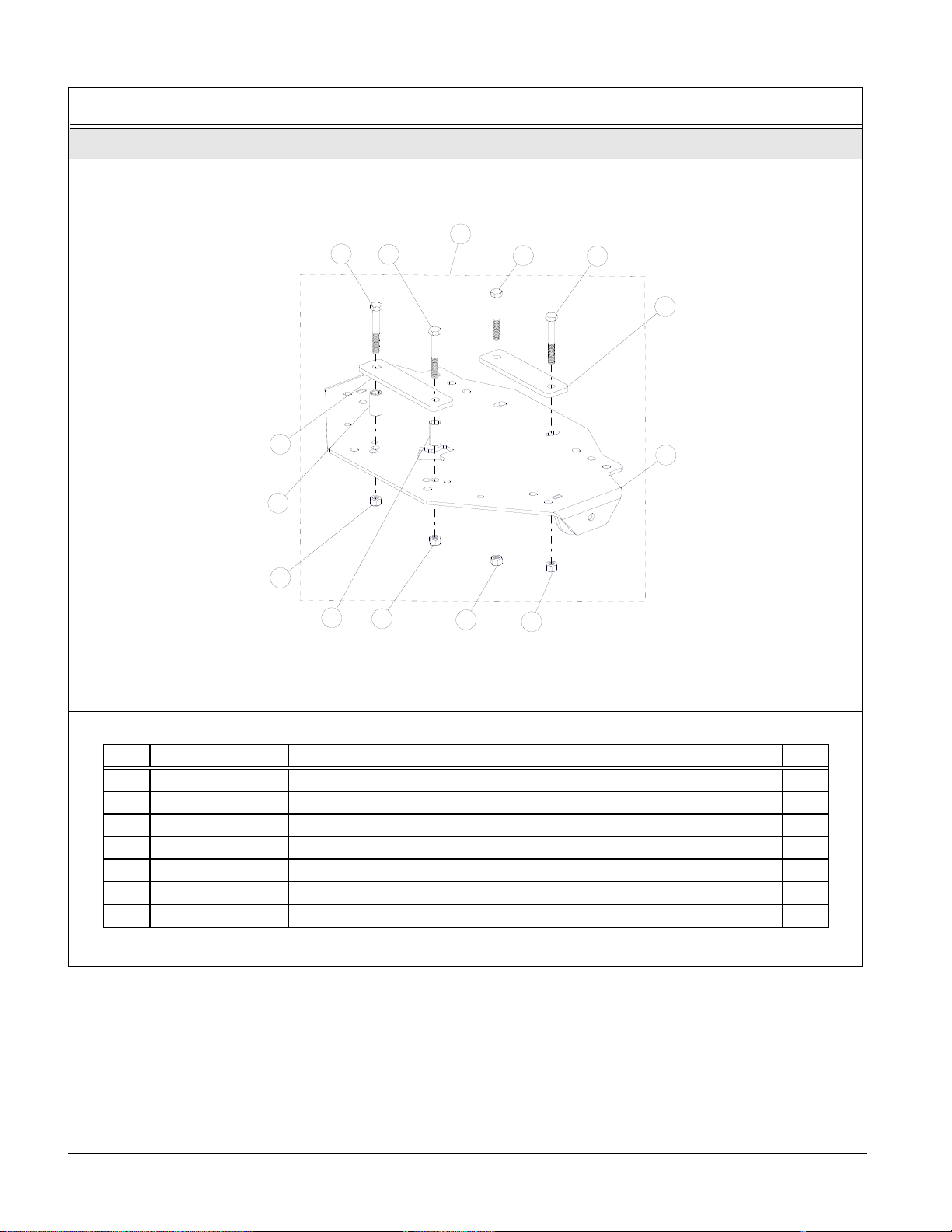

REAR ANCHOR BRACKET PARTS LIST / LISTE DE PIÈCES - ANCRAGE ARRIÈRE
Figure 2
Installation Guidelines / Directives d’installation
12 12
10
10
6
8
12
11
9
12
7
10
11
10
ITEM P/N DESCRIPTION QTY
6 1002-02-0426 REAR BRACKET KIT / ENSEMBLE ANCRAGE ARRIÈRE 1
7 1002-02-0015-ASS
ANTI-ROTATION REAR BRACKET / ANCRAGE ANTIROT. ARRIÈRE
1
8 1006-02-0016-F REAR BRACKET COVER / COUVERT ANCRAGE ARRIÈRE 1
9 1006-02-0416-F REAR BRACKET COVER / COUVERT ANCRAGE ARRIÈRE 1
10 1033-10-0065 HEX BOLT / BOULON HEX - HCS, M10-1.5X65, 8.8, ZP, DIN931 4
11 1050-02-0426 BUSHING / ESPACEUR 1 1/4 0,390IDX0,625ODX1,250L 2
12 1071-10-0001 NYLON NUT / ÉCROU NYLON - NN, M10-1.5, 8, ZP, DIN982 4

Page5

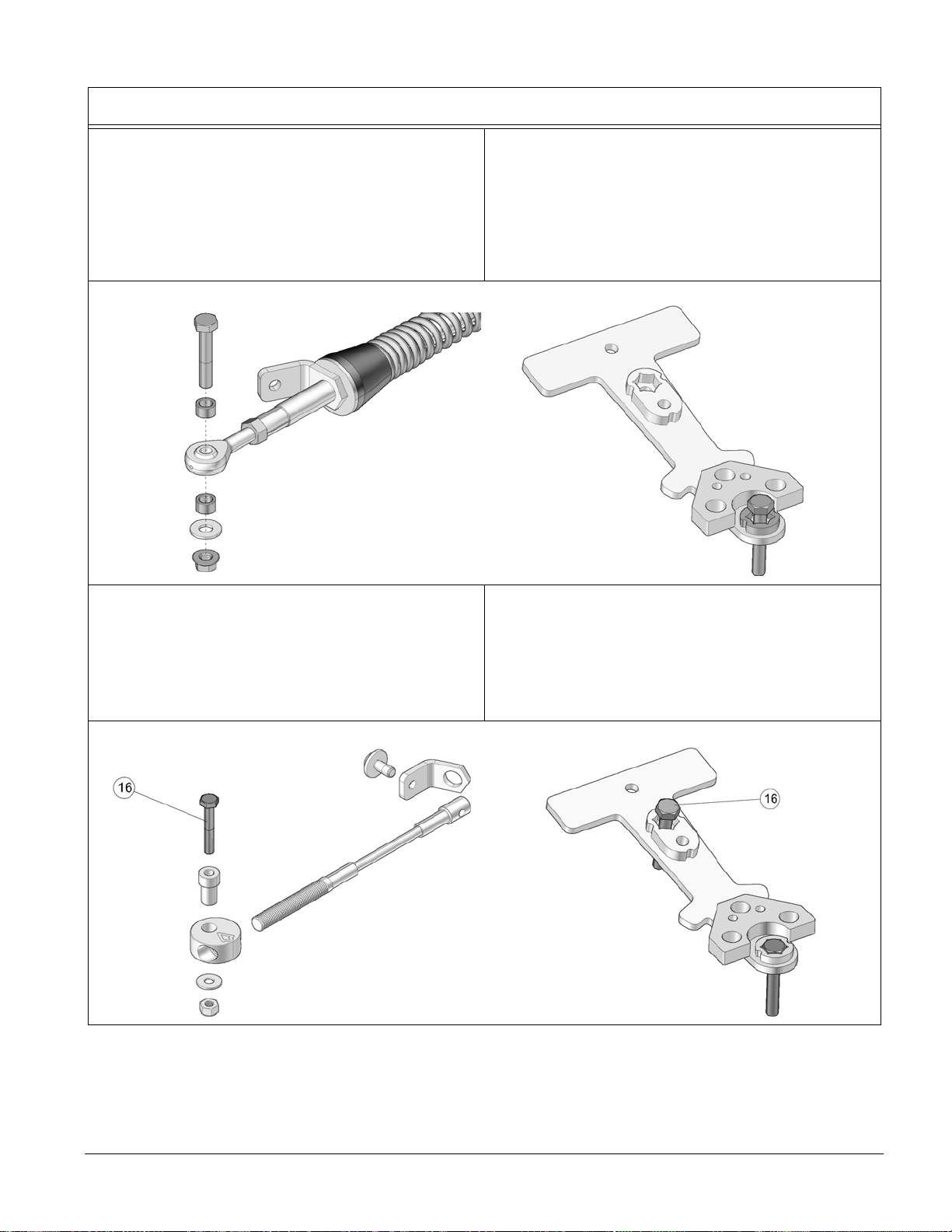

STEERING LIMITER ASSEMBLY - PARTS LIST / LISTE DE PIÈCES - LIMITEUR DE CONDUITE
Figure 3
Installation Guidelines / Directives d’installation


 













,7(0 31 '(6&5,37,21 47<
  67((5,1*/,0,7(5$66<(16/,0,7(85'(&21'8,7( 
  7+5($'('38&.521'(//( ,/(7e( 
  67((5,1*/,0,7(5&$%/(&$%/(/,0,7(85'(&21'8,7( 
  +(;%2/7%28/21+(;+&60;=3',1 
  +(;%2/7%28/21+(;+&6:0;=37/',1 
  67(363$&(5(63$&(85 
  :$6+(5521'(//(:;;=3866 
  1</21187e&5281</21110=3',1 
  +2/',1*3/$7(3/$48('(6833257 

Page6
©2016 Camso inc.
STABILIZING ROD - PARTS LIST / LISTE DE PIÈCES - BRAS STABILISATEUR
Figure 4
WHEEL LUG NUT / ÉCROU DE ROUE
Figure 5
Installation Guidelines / Directives d’installation

,7(0 31 '(6&5,37,21 47<
  67$%,/,=,1*52'$66<%5$667$%,/,6$7(85$66(0%/e 

,7(0 31 '(6&5,37,21 47<
 ; :+((/187e&528'(528(/10;=3 

Page7
VERIFICATION / VÉRIFICATION
CAUTION : Before beginning the installation,
make sure that you have received all the
components included in the parts lists of the
preceding pages.
ATTENTION : Avant de débuter l'installation,
assurez-vous d’avoir reçu toutes les
composantes incluses dans les listes de pièces
aux pages précédentes.
INFORMATION

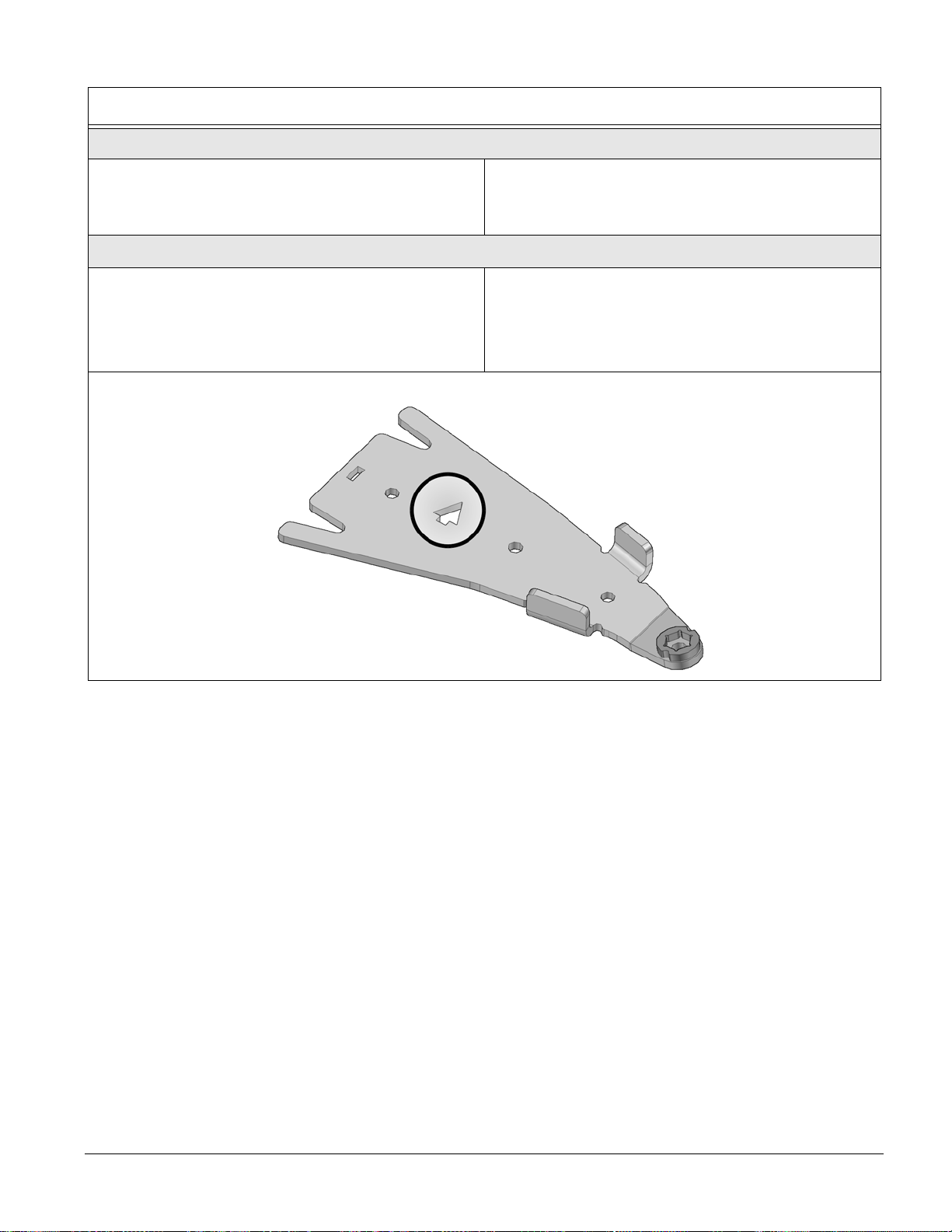

1. For installation purposes, directional arrows have
been cut out of some of the components in the
anchor bracket kits. These arrows indicate the front
of the vehicle relative to the component. See Figure
6.
1. Pour faciliter l’installation, des flèches
directionnelles ont été coupées dans les
composantes principales des ensembles d’ancrage.
Ces flèches indiquent le devant du véhicule par
rapport à la composante. Voir la Figure 6.
Figure 6
Installation Guidelines / Directives d’installation

Page8
©2016 Camso inc.
PREPARATION / PRÉPARATION
WARNING AVERTISSEMENT
Never place parts of your body under the vehicle
unless it is securely placed on appropriate stands.
Severe injuries could occur if the vehicle collapses
or moves. Do not use a lifting device as a secure
stand.
Ne jamais exposer des parties de votre corps
sous le véhicule à moins que celui-ci ne repose
sur des supports appropriés. Si le véhicule devait
capoter ou se déplacer, cela pourrait vous
occasionner des blessures graves. Ne pas
utiliser un dispositif de levage en guise de
support permanent.
1. Position the vehicle on a flat and level surface (or on
a suitable lifting device), shift the transmission to
neutral and turn off engine.
1. Placer le véhicule sur une surface plane et au
niveau (ou sur un dispositif de levage), mettre la
transmission au point mort et arrêter le moteur.

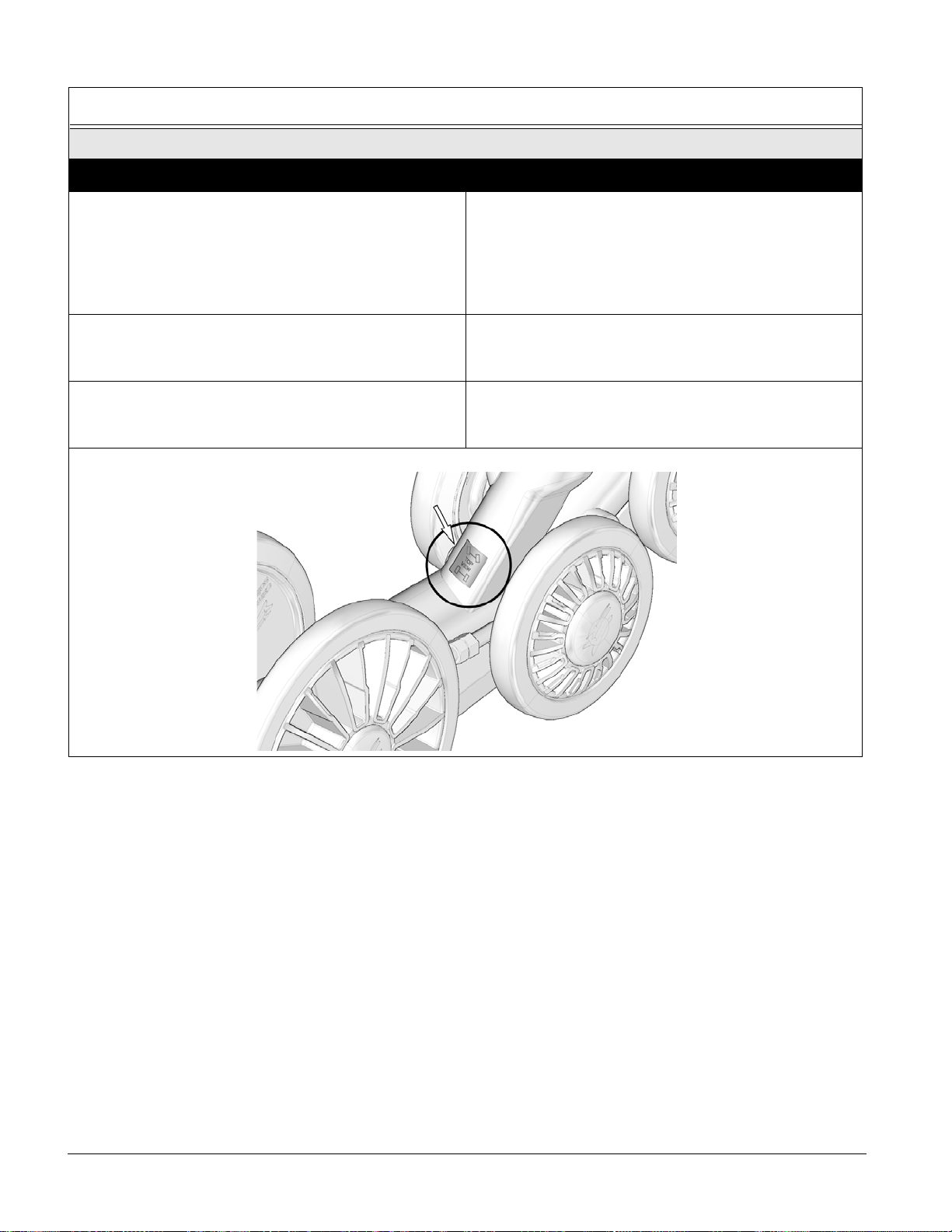

2. Identify and position each unit of the track system
near the position indicated on the sticker affixed on
the frame. Refer to Figure 7.
2. Identifier et placer chaque système de l’ensemble
de traction près de la position d’installation indiquée
sur l’étiquette apposée au châssis. Voir la Figure 7.
Figure 7
Installation Guidelines / Directives d’installation

Page9
REAR TRACK SYSTEMS / SYSTÈMES DE TRACTION ARRIÈRE
1. Using a lifting device, raise the rear of the
vehicle and install appropriate stands. Ensure
that the vehicle is immobilized and safe to work
on.
1. Au moyen d’un dispositif de levage, soulever
l’arrière du véhicule et installer des cales de
sûreté. Assurez-vous que le véhicule est bien
immobile et qu’on peut y travailler en toute
sécurité
2. Remove rear wheels. Make sure that wheel
studs and wheel hubs are free of dirt. See
Figure 8.
2. Enlever les roues arrière. Assurez-vous que les
goujons de roue et les moyeux de roue sont
exempts de toute saleté. Voir la Figure 8.
Figure 8
3. If applicable, remove CV joint protectors. 3. Retirer les protecteurs de joint homocinétique,
s’il y a lieu.
Installation Guidelines / Directives d’installation

Page10
©2016 Camso inc.
4. Locate holes in the anchor bracket where bolts
will be inserted when mounting the anchor
bracket. Refer to Figure 9.
4. Localiser les trous dans lesquels les boulons
seront insérés lors de la fixation de la plaque
d’ancrage. Voir la Figure 9.
Figure 9
5. Position the anchor plate under the vehicle so
that the front of the anchor plate aligns just
behind the footrest support. Refer to Figure 10.
5. Positionner la plaque d’ancrage sous le véhicule
de façon à ce que la partie avant soit
positionnée juste derrière le support de
marche–pied. Voir la Figure 10.
Figure 10
Installation Guidelines / Directives d’installation

Page11
6. Position the two covers (8-9) over the frame and
align them with the bottom plate holes identified
in step 4. Secure assembly using M10x65 mm
bolts (10) and nuts (12) as shown on Figure 11.
Make sure to install the bushings (11) on the
front bolts. Tighten assembly to 50 N•m [37 lb•ft]
of torque.
6. Positionner les deux couverts de fixation (8-9)
sur le châssis vis-à-vis des trous identifiés à
l’étape 4. Fixer la plaque d’ancrage en place en
utilisant les boulons M10x65 mm (10) et les
écrous (12), tel que montré à la Figure 11.
Assurez-vous que les espaceurs (11) sont
insérés aux boulons du couvert de fixation avant
de la plaque. Serrer l’assemblage à un couple
de 50 N•m [37 lb•pi].
Figure 11
7. Attach the rear suspension stabilizing rod to the
undercarriage bracket using washers (A),
bushing (B) and nut (C). Use lower hole. Refer
to Figure 12.
7. Fixer le bras stabilisateur au trou du bas de la
pièce d’ancrage du système de traction au
moyen des rondelles (A), de l’espaceur (B) et de
l’écrou (C). Voir la Figure 12.
Figure 12
Installation Guidelines / Directives d’installation

Page12
©2016 Camso inc.
8. Secure the undercarriage to the rear hub using
the nuts (23) provided. Refer to Figure 13 .
NOTE: If needed, take rubber protector off of hub.
NOTE: Ensure that the cotter pin of the axle nut
does not interfere with the undercarriage
hub.
NOTE: Use the torque specification indicated by
the vehicle’s manufacturer when tightening
wheel nuts.
8. Fixer le système de traction au moyeu de roue
arrière, utiliser les écrous (23) fournis. Voir la
Figure 13.
NOTE : Retirer le protecteur en caoutchouc du
moyeu, s’il y a lieu.
NOTE : Assurez-vous que la goupille fendue de
l’écrou de l’essieu n’interfère pas au
coeur du moyeu du système de traction.
NOTE : Serrer les écrous de roue au couple de
serrage indiqué par le fabricant du
véhicule.
Figure 13
Installation Guidelines / Directives d’installation

Page13
CAUTION: Securing stabilizing rod in place
is crucial. Deficient installation of stabilizing
rod can cause breakage on the systems and
vehicle components.
9. Attach the rear suspension stabilizing rod (A) to
anchor plate (B) using the bolt (C), washer (D),
bushing (E), and nut (F). Torque to 50 N•m [37
lb•ft]. Refer to Figure 14.
NOTE: Ensure that parts are assembled in the
correct order.
ATTENTION : Une bonne installation des
bras stabilisateurs est cruciale. Une
installation déficiente peut entraîner des bris
aux systèmes et aux composantes du
véhicule.
9. Fixer le bras stabilisateur (A) au point d’ancrage
de la plaque (B) au moyen du boulon (C), de la
rondelle (D), de l’espaceur (E) et de l’écrou (F).
Serrer à un couple de 50 N•m [37 lb•pi]. Voir la
Figure 14.
NOTE : S’assurer d’assembler les pièces dans
l’ordre indiqué.
Figure 14
10.Inspect the rear track systems and ensure that
all mounting bolts were correctly tightened
during installation. Lower the vehicle to the
ground and proceed to install the front track
systems.
10.Inspecter les systèmes de traction arrière et
s’assurer que tous les boulons ont été serrés
correctement lors de l’installation. Abaisser
ensuite le véhicule au sol et procéder à
l’installation des systèmes de traction avant.
Installation Guidelines / Directives d’installation

Page14
©2016 Camso inc.
FRONT TRACK SYSTEMS / SYSTÈMES DE TRACTION AVANT
1. Using a lifting device, raise the front of the
vehicle and install appropriate stands. Ensure
that the vehicle is immobilized and safe to work
on.
1. Au moyen d’un dispositif de levage, soulever
l’avant du véhicule et installer des cales de
sûreté. S’assurer que le véhicule est bien
immobile et qu’on peut y travailler en toute
sécurité.
2. Remove front wheels. Make sure that wheel
studs and wheel hubs are free of dirt. See
Figure 15.
2. Enlever les roues avant. Assurez-vous que les
goujons de roue et les moyeux de roue sont
exempts de toute saleté. Voir la Figure 15.
Figure 15
3. If applicable, remove CV joint protectors. 3. Retirer les protecteurs de joint homocinétique,
s’il y a lieu.
Installation Guidelines / Directives d’installation

Page15
4. Remove the bolt, washer and bushings from the
front stabilizing rod end and insert the bolt in the
front anchor bracket’s end. Refer to Figure 16.
NOTE: It is not possible to insert this bolt once the
bracket is attached to the suspension arm.
4. Enlever les boulons, les rondelles et les
espaceurs des rotules des bras stabilisateurs
des systèmes avant. Insérer un boulon à
l’extrémité de chacun des ancrages de
suspension avant. Voir la Figure 16.
NOTE : Il est impossible d’insérer ce boulon une
fois l’ancrage fixé au bras de suspension
du véhicule.
Figure 16
5. Remove M10 bolt (16) from each set of steering
limiter parts and insert bolt in front anchor
bracket hole shown in Figure 17.
NOTE: It is not possible to insert this bolt once the
bracket is attached to the suspension arm.
5. Retirer les deux boulons M10 (16) des
ensembles de pièces de limiteur de conduite et
insérer un boulon dans chacun des ancrages de
suspension comme montré à la Figure 17.
NOTE : Il est impossible d’insérer ce boulon une
fois l’ancrage fixé au bras de suspension
du véhicule.
Figure 17
Installation Guidelines / Directives d’installation

Page16
©2016 Camso inc.
6. Position the bottom part of the anchor bracket
(2) underneath the lower suspension arm.
Position the top part (3) over the suspension
arm. Insert the M10x45 mm bolt (4) through the
bottom and secure the two parts together with
the nut (5) provided. Tighten assembly to
50 N•m [37 lb•ft] of torque. Refer to Figure 18.
6. Positionner la partie inférieure de l’ancrage
anti–rotation (2) sous le bras de suspension
inférieur. Positionner la partie supérieure (3)
au–dessus du bras de suspension. Insérer le
boulon M10x45 mm (4) par le dessous de
l’ancrage. Assembler les deux parties avec
l’écrou (5) fourni. Serrer l’assemblage à un
couple de 50 N•m [37 lb•pi]. Voir la Figure 18.
Figure 18
Figure 19
7. Using the nuts (23) provided, secure
undercarriages to front wheel hubs. The
procedure and precautions are the same as for
rear units. Refer to Figure 13 for reference.
7. Au moyen des écrous (23) fournis, boulonner
chaque système de traction au moyeu de roue
avant. La marche à suivre et les précautions
sont les mêmes que pour les systèmes arrière.
Voir la Figure 13 à titre de référence.
Installation Guidelines / Directives d’installation

Page17
8. Stabilizing arms on 2015 and later front track
systems have an integrated Steering Limiter
Holding Plate. It is not necessary to install the
holding plates (21) provided in the installation kit.
See Figure 20.
***NOTE: If the model year of your track
systems is earlier than 2015, consult
Installation Guidelines 7003-77-
3500.
8. Les systèmes de traction avant 2015 et plus ont
la plaque de support de limiteur de conduite
intégrée au bras stabilisateur. Il n’est pas
nécessaire d’installer les plaques de support
(21) fournies dans l’ensemble d’installation. Voir
la Figure 20.
***NOTE : Dans le cas où l’année-modèle de
votre système de traction est
antérieure à 2015, consulter la
directive d’installation 7003-77-
3500 .
Figure 20
9. Attach the stabilizing rod (B) to the anchor
bracket (A), using the two spacer bushings (C),
flat washer (D) and nut (E). Torque to 70 N•m
[52 lb•ft]. Refer to Figure 21.
NOTE: Ensure that parts are assembled in the
correct order.
9. Fixer le bras stabilisateur (B) au boulon déjà
installé sur l’ancrage de suspension (A) à l’aide
des deux espaceurs (C), de la rondelle (D) et de
l’écrou autobloquant (E). Serrer à un couple de
70 N•m [52 lb•pi]. Voir la Figure 21.
NOTE : S’assurer d’assembler les pièces dans
l’ordre indiqué.
Figure 21
Installation Guidelines / Directives d’installation

Page18
©2016 Camso inc.
10.Verify that spring assembly bolt (F) is tightened
to the recommended torque specification: 40
N•m [30 lb•ft]. Refer to Figure 22.
10.Vérifier que le boulon du ressort (F) est serré au
couple recommandé : 40 N•m [30 lb•pi]. Voir la
Figure 22.
Figure 22
Installation Guidelines / Directives d’installation

Page19
STEERING LIMITER INSTALLATION / LIMITEURS DE CONDUITE - INSTALLATION
11. Assemble steering limiter cables (C), aluminium
pucks (B) and step spacers (A) together as
shown on Figure 23.
11. Assembler les câbles des limiteurs de conduite
(C), les extrémités en aluminium (B) et les
bagues espaceurs (A) tel que montré à la
Figure 23.
Figure 23
IMPORTANT
12.Apply grease evenly all around step spacer
bushing (A) and in hole of aluminium puck (B)
when assembling these parts together. See
Figure 24.
12.À l’assemblage les bagues espaceurs (A)
doivent être graissées. Appliquer une couche de
graisse uniforme sur toute la circonférence de la
bague espaceur et dans le logement de
l’extrémité en alumimium (B). Voir la Figure 24.
Figure 24
Installation Guidelines / Directives d’installation

Page20
©2016 Camso inc.
13.Assemble the aluminium puck of the steering
limiter assembly with the front anchor bracket
using the steering limiter mounting bolt (D),
washer (E) and nut (F). Tighten assembly to 50
N•m [37 lb•ft]. Refer to Figure 25.
NOTE: Make sure the arrow on top of aluminium
puck points toward the front of the
vehicle.
13.Assembler l’extrémité en aluminium du limiteur
de conduite au trou central de la partie inférieure
de l’ancrage avant en utilisant le boulon (D)
d’assemblage, la rondelle (E) et l’écrou (F).
Serrer l’assemblage à un couple de 50 N•m
[37 lb•pi]. Voir la Figure 25.
NOTE: La flèche sur l’extrémité ronde en
aluminium doit être en direction de
l’avant du véhicule.
Figure 25
Installation Guidelines / Directives d’installation
