CDVI CZ3000 User manual

FR
EN
10
WARRANTY
YEAR
Self-aligning Magnetic Shearlock
Ventouse à cisaillement et à auto-alignement
CZ3000

2 3
EN EN
CZ3000
Self-aligning Magnetic Shearlock
31,5 303727
230230
2
CZ3000 181
3] MOUNTING KIT
2] RECOMMANDATIONS
Wiring
Do not put the cable near a main voltage
installation (ex: 230 V AC).
Mounting
Keep imperatively a gap <3MM between
the magnet and the armature plate.
Suggested power supplies
These power supplies are recommended with the
CZ3000 (for more information visit our web site
at www.cdvi.com):
- ADC335
- ADC612SB
Optional
Surface housing (Reference: KCZ3000).
1] PRODUCT OVERVIEW

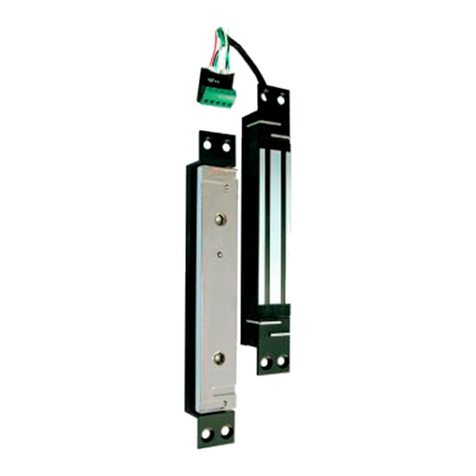

The CZ3000 is a Shear magnet with a patented
self aligning mechanism. This magnet is mortise
and monitored as standard and can be surface
mounted (Surface housing kit). The magnet can
be mounted on any type of doors (vertical or hori-
zontal mount). The CZ3000 can be mounted on
the door leaf or on the door jamb.
Technical specications
1500 daN holding force: 1500 KG in shear holding.
Self aligning
Kick off springs
Form C output (monitoring)
Finish: aluminium/steel
Build-in varistor.
Input voltage: 12 or 24 V DC.
Consumption:
- 12 V DC / 450mA,
- 24 V DC / 225mA.
D0160D Aerospace
Standard Certied
Mounting
plates
Armature plate
CZ3000 FHC Screws (M5x20) spanner
High Resistance
to vandalism

2 3
EN EN CZ3000
Self-aligning Magnetic Shearlock
1
2
3
A - Wooden door
1
2
1
1
2
(x8)
3
1
2
(x8)
1
1
2
(x8)
2
1
2
2
4] MOUNTING INSTRUCTIONS
Make sure that there are no pieces missing in the mounting kit. Get the right tools according
to the installation type (Drill, screw drivers, metre tape,...) and follow the mounting
instructions of the CZ3000.
Fasten denitively the magnet on the door.
A - Wooden door
B - Aluminium door
Make a cut on the door leaf and a cut
on the door jamb in order to insert
the magnet and the armature
plate
of the CZ3000 magnet. Then mark
the mounting holes of the mounting
screws. Drill the mounting holes of the
magnet and of the armature plate in
order to facilitate the screwing. Drill
the cable access hole.
Place the magnet on the back plate of the
surface housing as well as the armature on
the second back plate of the surface hou-
sing and f asten denitively the magnet on
the door.
Make a cut on the door leaf and
a cut on the door jamb in order to
insert the magnet and the arma-
ture plate of the CZ3000 ma-
gnet. Then mark the mounting
holes of the mounting screws and
drill the mounting holes of the
magnet and of the armature plate in
order to facilitate the screwing.
Mount the back plate of the hou-
sing (note that the screws are
not included). Unfasten the
screws on the side of the arma-
ture plate (1) with the Allen key.
Mount temporarily the CZ3000.
Then adjust the gap between the
magnet and the armature plate by
adjusting the top screws on the arma-
ture, allow 2mm distance maximum.
Tighten the 2 screws on the side of the
armature plate (2) once the test on
magnet has been successfull.
Insert the cable of the magnet. Un-
fasten the screws on the side of the
armature plate (1) with the Allen
key. Mount temporarily the CZ3000.
Then adjust the gap between the
magnet and the armature plate by
adjusting the top screws on the arma-
ture, allow 2mm distance maximum.
Tighten the 2 screws on the side of the
armature plate (2) once the test on
magnet has been successfull.

4 5
EN EN
CZ3000
Self-aligning Magnetic Shearlock
+_NC COMNO
12VDC 24VDC
(x2)
1
2
(x8)
3
(x2)
1
2
(x8)
1
(x2)
1
2
(x8)
2
5] WIRING DIAGRAM
* Input voltage: 12 VDC or 24 VDC
The magnet can be powered in 12 VDC
or in 24 VDC according to the jumper
settings.
Terminal block
+ Input voltage 12 V or 24 VDC*
- Input voltage 12 V or 24VDC*
NC Normally closed contact
CCommon
NO Normally open contact
C - Surface mount (Optional: KCZ3000 kit)
Fasten denitively the magnet on the door
and place the housings.
Measure and mark the center lines to
determining the magnet position on the
jamb and the armature plate on the door
leaf frame. Then drill the xing screw
holes to fasten the screws easily.
Important: The surface housing can be
mounted in horizontal or in vertical in the
secure side.
Mount the brackets of the housing on
the jamb and on the door leaf. Insert
the cable and fasten temporarily the
magnet and the armature plate to
the bracket of the housing. Unfasten
the screws on the side of the arma-
ture plate (1) with the Allen key.
Then adjust the gap between the
magnet and the armature plate by
adjusting the top screws on the arma-
ture, allow 2mm distance maximum.
Tighten the 2 screws on the side of the
armature plate (2) once the test on
magnet has been successfull.

4 5
EN EN CZ3000
Self-aligning Magnetic Shearlock
31,5 303727
230230
2
CZ3000 181
3] KIT DE MONTAGE
2] RAPPELS ET RECOMMANDATIONS
Rappel de câblage
Attention de ne pas passer vos ls à proximité
de câbles «Courant fort» (ex: 230 V AC).
Option
Kit de mise en saillie en option
(sur demande - Réf : KCZ3000).
Alimentations préconisées
Il existe deux alimentations adaptées
pour la CZ3000 (Voir www.cdvgroup.com) :
- ADC335
- ADC612SB
Montage
Laissez impérativement une distance <3 mm
entre la ventouse et la contreplaque.
1] PRESENTATION DU PRODUIT
La CZ3000 est une ventouse à cisaillement équipée
du nouveau procédé d’auto-alignement par ailette
et fentes de guidage. Cette ventouse, disponible
en version encastrée ou saillie (kit en option), est
pourvue des toutes dernières technologies
de la métallurgie qui favorise le positionnement sur
la majorité des huisseries ou porte (en vertical ou
à l’horizontal). De plus, sa réversibilité vous
permettra de privilégier le raccordement le plus
approprié (sur la partie xe ou mobile).
Caractéristiques techniques
D’une force de 1500 daN : 1,5 tonne
en cisaillement.
Auto-alignement.
Dispositif d’anti-rémanence.
Relais de position.
Varistance intégrée.
Finition : aluminium/acier
Alimentation : 12 ou 24 V DC.
Consommation :
- 12 V DC / 450 mA,
- 24 V DC / 225 mA. Certication CE
(Norme Air D0160D)
Patte de mise
en afeurement
Contreplaque
CZ3000 Vis FHC
à tête fraisée (M5x20) Clé 6 pans pour vis CHC
Haute Résistance
au Vandalisme
FR CZ3000
Ventouse à cisaillement et à auto-alignement

6 7
FR FR
CZ3000
Ventouse à cisaillement et à auto-alignement
1
2
1
2
1
2
3
1
2
(x8)
1
2
(x8)
1
2
(x8)
1 2
31 2
4] MONTAGE
Après avoir vérié que le kit de montage est complet, vous allez pouvoir procéder
à l’installation nale du produit. Réunissez le matériel approprié (Perçeuse, tournevis,
mètre,...) et suivez les recommandations de montage de la CZ3000.
Découpez dans la surface déter-
minée une partie creuse qui va
accueillir la ventouse CZ3000 et son
armature. Puis faites les marquages
de la position des vis de xation.
Percez la surface au niveau des
entraxes de la ventouse et de son
armature pour faciliter le vissage.
Percez le fond de la surface découpée
an de passer les câbles.
Passez vos ls, et branchez la ven-
touse. A l’aide de la clé fournie
dévisser les 2 écrous de blocage
(1). Puis avec une clé 6 pans, ajuster
la contre-plaque à 2 mm de la ven-
touse. Ressérer ensuite les 2 écrous
de blocage (2).
Testez le fonctionnement de la ven-
touse et de la contre-plaque puis
xez-les (attention les vis de xa-
tion ne sont pas fournies).
Découpez dans le prolé la sur-
face déterminée qui va accueillir la
ventouse CZ3000 et son armature.
Faites les marquages de la position
des vis de xation puis percez la
surface au niveau de la xation de
la ventouse pour faciliter le vissage.
ensuite, xez les pattes de mise en
afeurement (attention les vis de
xation ne sont pas fournies).
Passez vos ls, et branchez la ven-
touse. A l’aide de la clé fournie
dévisser les 2 écrous de blocage
(1). Puis avec une clé 6 pans, ajuster
la contre-plaque à 2 mm de la ven-
touse. Ressérer ensuite les 2 écrous
de blocage (2).
A - Montage sur surface pleine
B - Montage sur prolé
Testez le fonctionnement de la ven-
touse et de la contre-plaque puis
xez-les aux pattes de mise en
afeurement .

6 7
FR FR CZ3000
Ventouse à cisaillement et à auto-alignement
+_NC COMNO
12 V DC 24 V DC
(x2)
1
2
(x8)
(x2)
1
2
(x8)
(x2)
1
2
(x8)
31 2
5] SCHÉMA DE RACCORDEMENTS
* Alimentation : 12 V DC ou 24 V DC
En fonction du placement des cavaliers
vous alimentez votre ventouse
en 12 V DC ou en 24 V DC.
Bornier 5 points
+ Alimentation 12 V ou 24 V DC *
- Alimentation 12 V ou 24V DC *
NC Contact «Normalement Fermé»
COM Commun du relais 1
NO Contact «Normalement Ouvert»
Faites les marquages des en-
traxes de la ventouse sur le
dormant et de la contre-plaque
sur l’ouvrant puis percez la
surface pour faciliter le vissage.
Important : le kit de mise en
saillie doit se poser en horizontal ou
en vertical sur une porte s’ou-
vrant vers l’intérieur.
Faites sortir le câble d’alimentation
et xez les éléments du kit sur
le dormant et l’ouvrant.
Branchez la ventouse, puis à
l’aide de la clé fournie dévisser
les 2 écrous de blocage (1). Puis
avec une clé 6 pans, ajuster
la contre-plaque à 2 mm de la
ventouse. Ressérer ensuite les 2
écrous de blocage (2).
C - Montage en saillie (Option : Kit KCZ3000)
Testez le fonctionnement de la
ventouse et de la contre-plaque
puis xez-les sur le kit du dor-
mant et de l’ouvrant. Pour nali-
ser l’installation, vissez la partie
supérieure des kits.
