Cembre Crimpstar HP3 User manual

1
MECHANICAL HAND TOOLMECHANICAL HAND TOOL
PINCE MECANIQUE MANUELLEPINCE MECANIQUE MANUELLE
MECHANISCHE HANDZANGEMECHANISCHE HANDZANGE
HERRAMIENTA MECANICA MANUALHERRAMIENTA MECANICA MANUAL
UTENSILE MECCANICO MANUALEUTENSILE MECCANICO MANUALE
HP3
ENGLISHENGLISH
FRANÇAISFRANÇAIS
DEUTSCHDEUTSCH
ESPAÑOLESPAÑOL
ITALIANOITALIANO
OPERATION AND MAINTENANCE MANUAL .................2
NOTICE D’UTILISATION ET ENTRETIEN.............................4
BEDIENUNGSANLEITUNG................................................6
MANUAL DE USO Y MANTENIMIENTO ...........................8
MANUALE D’USO E MANUTENZIONE...........................10
20M139

2

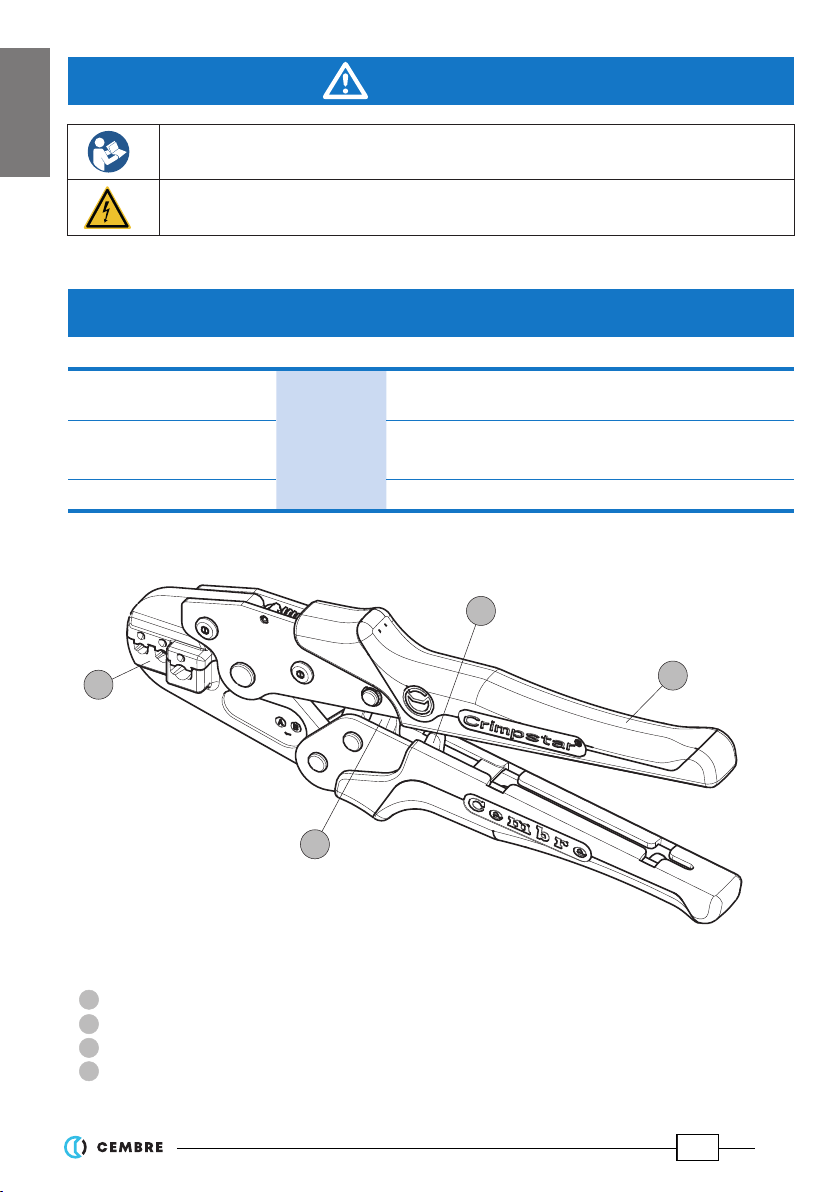

1. GENERAL CHARACTERISTICS
Application range
suitable for compression of insulated crimp terminals
and splices for conductor sizes 0.25 to 6 mm
2
Dimensions:
length x width x height
mm (inches) 234,5 x 73 x 18,3 (9.2 x 2.9 x 0.7)
Weight kg (lbs)
0,5 (1.1)
– Ratchet controlled mechanism, for a consistent crimping operation.
– Emergency release. The jaws can be released at any stage of the crimping operation.
– High precision investment cast jaws, manufactured from specially treated steel.
– Specially treated steel handles, covered with ergonomically designed plastic grips.
1
2
3
4
WARNING
– Before using the tool, carefully read the instructions in this manual.
– RISK OF ELECTRIC SHOCK: do not use this tool on live cables.
ENGLISH
4
2
1
3

3
ENGLISH
2. INSTRUCTIONS FOR USE
– Prepare the conductor by stripping back the insulation ensuring no deformation, damage or
cutting of the strands. The correct strip length is indicated in the TABLE above.
– Open the jaws of the tool by fully closing the handles, the ratchet mechanism will automatically
release.
– Insert the connector into the appropriate aperture identified by the colour of the connector
sleeve, it is important to position the front part of the aperture centrally on the connector barrel
(Fig 1, 2).
– Retain the connector within the aperture by applying a light pressure on the handles and insert
the conductor into the barrel. Ensure strands are not bent back during insertion.
– Close the handles until the ratchet releases and the jaws open automatically, releasing the
crimped terminal.
– Remove the crimped connector and visually check that the“COMPRESSION CODE”impressed
on the insulation, corresponds to the correct choice of tool and aperture (see above TABLE).
– For through connectors repeat this crimping sequence for the opposite end (Fig. 3).
3. MAINTENANCE
The tool is robust and requires very little daily maintenance.
Optimum tool performance will be maintained by applying the following:
– Before use, check that there are no traces or dust or dirt, especially in the crimping apertures.
– Regularly lubricate the moving parts and pivot pins with a few drops of oil.
– Only use the tool for operations described in this manual.
– When not use, the tool should be stored and transported in the cardboard carton, to prevent
damage.
FIG. 2 FIG. 3
Jaws
Jaws
FIG. 1
Jaws
Cable strip length [mm]
for terminals
for through connector
Connector
sleeve colour
5 ÷ 6
5 ÷ 6
8 ÷ 9
7 ÷ 8
9 ÷ 10
Conductor section
mm2 (AWG)
red
blue
yellow
0,25 ÷ 1,5 (22 ÷ 16)
1,5 ÷ 2,5 (16 ÷ 14)
4 ÷ 6 (12 ÷ 10)
7 ÷ 8
Compression
code
1
dot
2
dots
3
dots
centered
aperture
centered
aperture
centered
aperture

4
FRANÇAIS
1. CARACTERISTIQUES GENERALES
Domaine d'application
conçue pour le sertissage des connecteurs
préisolés pour câbles de 0,25 a 6 mm²
Dimensions:
longueur x largeur x hauteur
mm (inches) 234,5 x 73 x 18,3 (9.2 x 2.9 x 0.7)
Poids kg (lbs)
0,5 (1.1)
– Dispositif de fin course, préalablement taré dans notre usine, pour le contrôle du sertissage.
– Dispositif d'urgence qui, au cas de besoin, permet la ré-ouverture des mâchoires avant leur fermeture
totale.
– Mâchoires en acier spécial traité.
– Bras en acier spécial traité couvert par des poignées anatomiques en matière plastique.
1
2
3
4
SIGNALETIQUE
– Avant d'utiliser cet outil, lire attentivement les instructions de cette notice.
– RISQUE ELECTRIQUE: ne pas utiliser l’outil sur des conducteurs sous tension.
4
2
1
3

5
FRANÇAIS
2. INSTRUCTIONS D’UTILISATION
– Dénuder l’extrémité du conducteur de la longueur définie sur le TABLEAU, en veillant à ne pas
endommager le brin.
– Ouvrircomplètementl’outilenpressantàfondlespoignéesjusqu’àleurrelâchementautomatique.
– Positionner le connecteur "à vue" dans les mâchoires avec le même couleur que l'isolant,
il est important de positionner la partie avant de l'empreinte au centre du barrel du con-
necteur (Fig. 1 et 2).
– Commencer à fermer les poignées de l’outil jusqu’à bloquer, sans l’écraser, le connecteur entre
les mâchoires.
– Introduire à fond dans le corps du connecteur la partie dénudée du conducteur.
– Effectuer le sertissage du connecteur en resserrant à fond les poignées de l’outil jusqu’à leur
réouverture automatique.
– Renlever le connecteur serti et contrôler que le “CODE DE SERTISSAGE”marqué sur l’isolant
confirme le choix correct de l’empreinte de sertissage (voir TABLEAU).
– Dans le cas des manchons, procéder de la mème manière pour le sertissage à l’autre extrémité
(Fig. 3).
3. ENTRETIEN
Cet outil est robuste et ne nécessite aucune préoccupation ou entretien particulier.
Les recommandations qui suivent sont néanmoins souhaitables pour lui assurer une longévité
optimum.
– Avant l’utilisation, vérifier qu’il n’y ait pas de traces de poussière ou de saleté, surtout dans la zone
de sertissage.
– Lubrifier régulièrement les parties mobiles et les chevilles avec quelques gouttes d’huile.
– Ne pas utiliser l’outil pour des opérations non prévues dans ce manuel.
– Lorsqu’il n’est pas utilisé, ranger l’outil dans une housse.

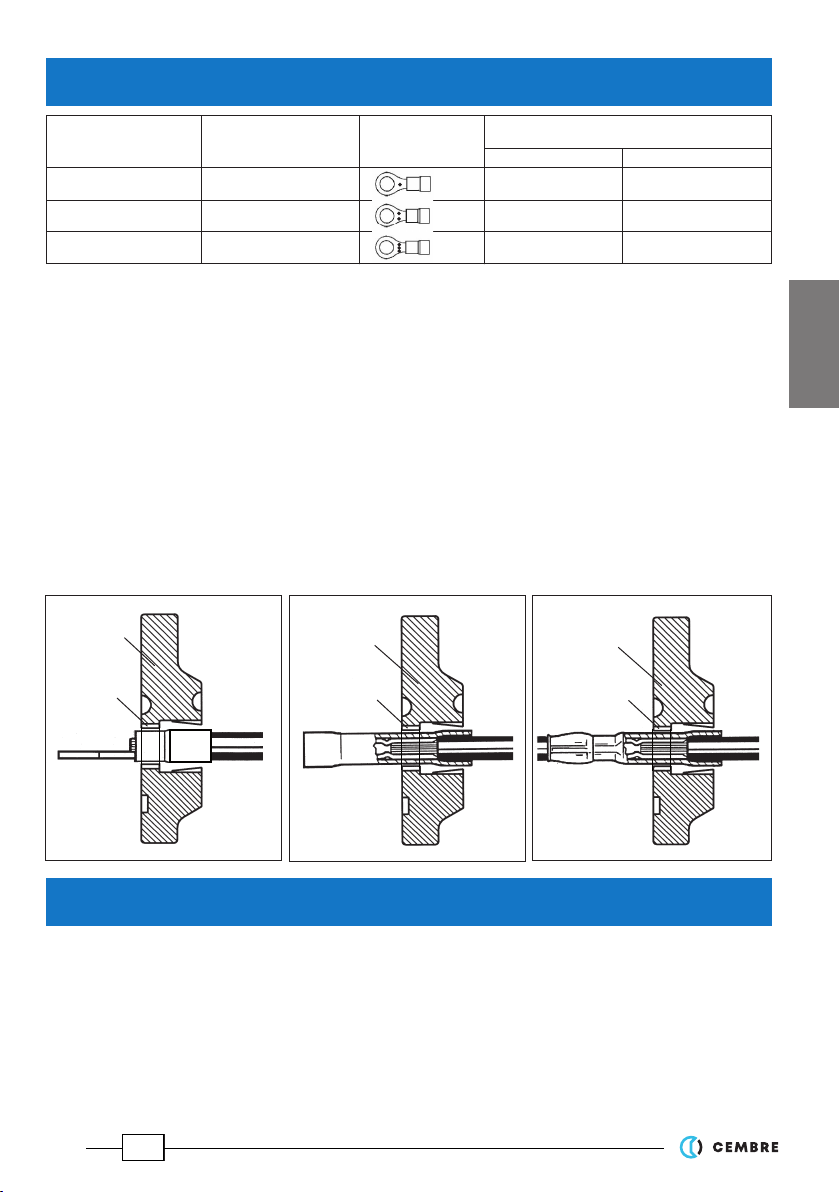

FIG. 2 FIG. 3
Mâchoires
Mâchoires
FIG. 1
Mâchoires
Longueur de dénudage conducteur [mm]
pour cosses
pour manchons
Couleur code isolant
du connecteur
5 ÷ 6
5 ÷ 6
8 ÷ 9
7 ÷ 8
9 ÷ 10
Section câble
mm2 (AWG)
rouge
bleue
jaune
0,25 ÷ 1,5 (22 ÷ 16)
1,5 ÷ 2,5 (16 ÷ 14)
4 ÷ 6 (12 ÷ 10)
7 ÷ 8
code
sertissage
1
point
2
points
3
points
empreinte
centrée empreinte
centrée
empreinte
centrée

6
DEUTSCH
1. ALLGEMEINE EIGENSCHAFTEN
Anwendungsbereich
Geeignet zum Verpressen von isoliertem
Verbindungsmaterial von 0,25 - 6 mm²
Abmessungen:
Länge x Breite x Höhe
mm (inches) 234,5 x 73 x 18,3 (9.2 x 2.9 x 0.7)
Gewicht kg (lbs)
0,5 (1.1)
– Ratschenmechanismus für eine genaue Verpressung.
– Notentriegelung: Die Pressbacken können in jeder Phase der Verpressung gelöst werden.
– Hochpräzise Feingussbacken aus speziell behandeltem Stahl.
– Handgriffeaus speziell behandeltemStahl, überzogenmit ergonomisch geformtenKunststoffgriffen.
1
2
3
4
HINWEIS
– Vor Inbetriebnahme unbedingt die Bedienungsanleitung durchlesen.
– ELEKTRISCHE GEFAHR: Dieses Werkzeug nicht an spannungsführenden Leitungen
verwenden.
4
2
1
3

7
DEUTSCH
2. BEDIENUNGSHINWEISE
– Der Leiter wird entsprechend der TABELLE abisoliert. Achten Sie darauf, dass keine Litzen beschä
digt werden.
– Öffnen Sie das Werkzeug, indem Sie die Griffe vollständig zusammendrücken, bis es automatisch
freigegeben wird.
–SchließenSiedieGriffebisderVerbinderoderKabelschuhleichtzwischendenPressbackenfixiertist.
– Positionieren Sie den Verbinder oder Kabelschuh "auf Sicht". Es ist wichtig, die Vorderseite des
Abdrucks mittig auf das Kabelschuh Rohr zu platzieren. Die Farbe des Kabelschuhes bzw. des
Verbinders muss mit der farblichen Kennzeichnung an der Pressbacke übereinstimmen (Bild 1
und 2).
– Der abisolierte Leiter wird in den Kabelschuh bzw. Verbinder eingeführt.
– Führen Sie die Verpressung durch, indem Sie die Werkzeuggriffe vollständig schließen.
Die Griffe lösen sich nach Abschluss des Pressvorgangs automatisch.
– Entfernen Sie den Kabelschuh oder Verbinder und prüfen Sie visuell, ob der auf der Isolierung
eingeprägte„VERPRESS-CODE“ mit der Auswahl aus der Tabelle entspricht (siehe Tabelle).
– Bei Quetschverbindern, die Verpressung für das gegenüberliegende Ende wiederholen (Bild 3).
3. WARTUNG
Die mechanische Handzange ist robust und benötigt keine spezielle Pflege oder Instandhaltung.
Zur Erhaltung der Garantieansprüche beachten Sie folgende Hinweise:
- Vor Gebrauch sicherstellen, dass keine Verunreinigungen, Staub oder Schmutz vorhanden
sind, insbesondere im Pressbereich.
– Alle beweglichen Teile regelmäßig mit einem Tropfen Öl einölen.
– Das Werkzeug darf nicht für andere Arbeiten verwendet werden.
– Werkzeug in der dazugehörigen Verpackung aufbewahren.
Abisolierlänge des Leiters [mm]
für Kabelschuhe für Verbinder
Kabelschuhe und
Verbinder mit Farbcode
5 ÷ 6
5 ÷ 6
8 ÷ 9
7 ÷ 8
9 ÷ 10
Querschnitt
mm2 (AWG)
Rot
Blau
Gelb
0,25 ÷ 1,5 (22 ÷ 16)
1,5 ÷ 2,5 (16 ÷ 14)
4 ÷ 6 (12 ÷ 10)
7 ÷ 8
Verpress-Code
1
Punkt
2
Punkte
3
Punkte

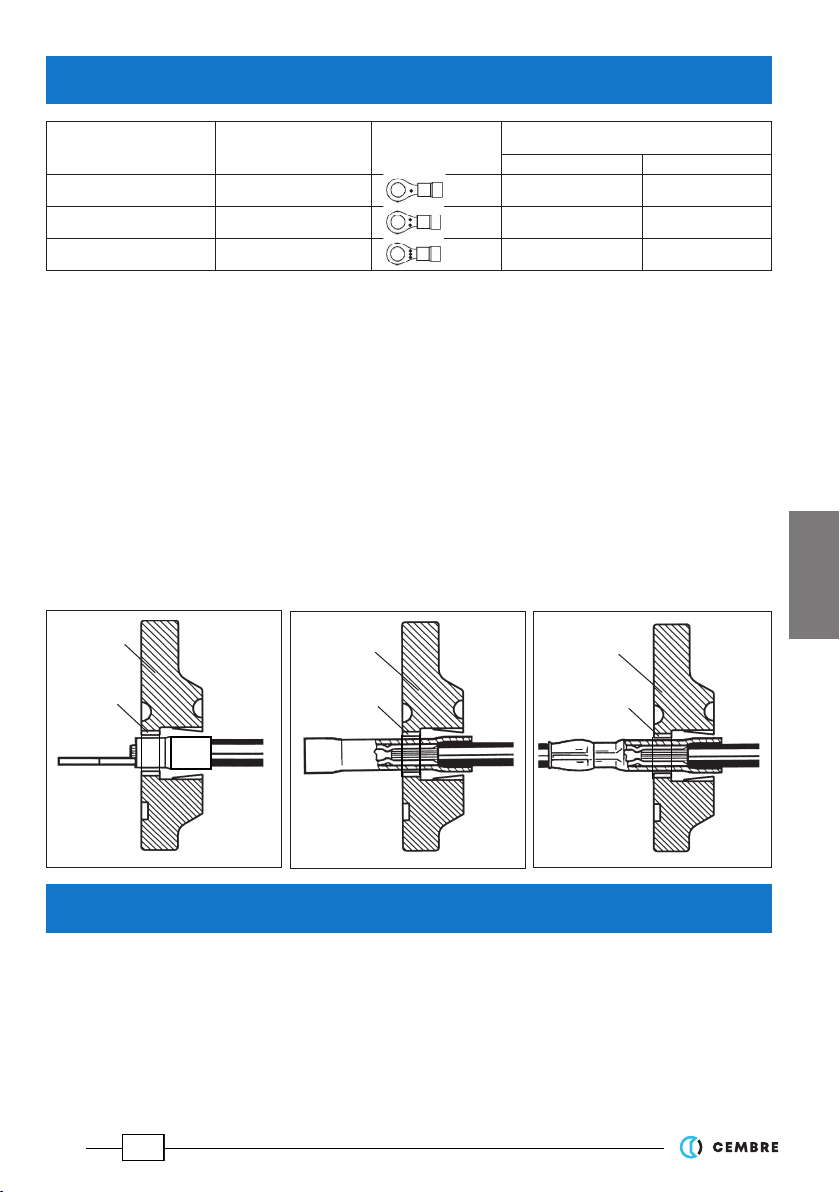

BILD 2 BILD 3
Pressbacken
Pressbacken
BILD 1
Pressbacken
Zentrirte
Pressbacke Zentrirte
Pressbacke
Zentrirte
Pressbacke

8

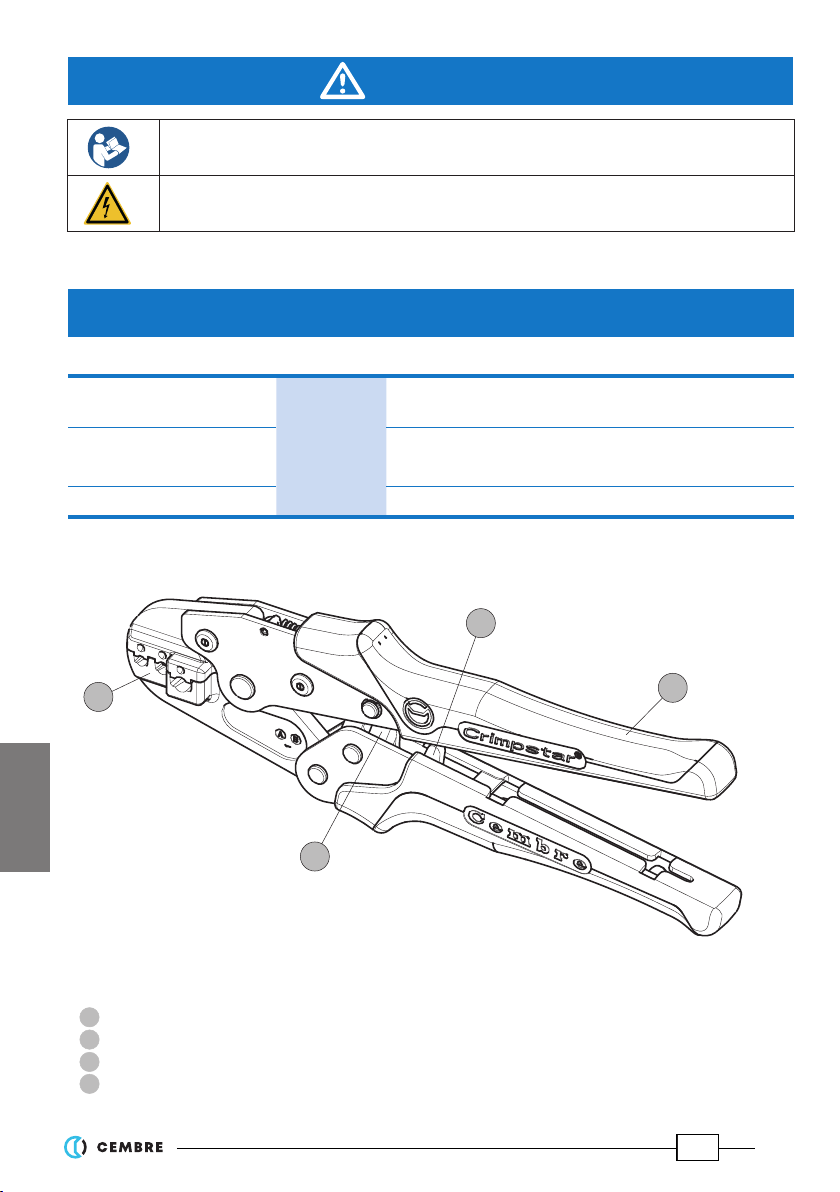

1. CARACTERíSTICAS GENERALES
Campo de aplicación
apto para la compresión de conectores preaislados
para cable con sección de 0,25 a 6 mm²
Dimensiones:
longitud x anchura x espesor
mm (inches)
234,5 x 73 x 18,3 (9.2 x 2.9 x 0.7)
Peso kg (lbs) 0,5 (1.1)
– Cierre de cremallera para asegurar un perfecto apriete.
– Pulsador de emergencia que permite le apertura de las matrices en cualquier momento.
– Matrices de alta precision hechas con acero especialmente tratado.
– Mangos fabricados en acero especialmente tratado, recubierto de empuñaduras de plástico anatómicas.
1
2
3
4
ATENCION
– Antes de utilizar la herramienta, leer atentamente las instrucciones en este manual.
– RIESGO ELÉCTRICO: no utilizar el utensilio sobre conductores en tensión.
ESPAÑOL
4
2
1
3

9
ESPAÑOL
2. INSTRUCCIONES DE USO
– Pelar el extremo del conductor según la longitud definida en la TABLA, teniendo cuidado de
no dañar o cortar algún hilo del conductor.
– Abrir completamente la herramienta apretando a fondo las manillas hasta su soltado automático.
– Inserte el conector "a la vista" en la matriz identificada con el mismo código de color que
la funda aislante, de modo que la parte frontal de la impresión de compresión esta centrada
en el cañón del conector (Fig. 1 y 2).
– Empezar a cerrar las manillas de la herramienta hasta bloquear, sin aplastarlo, el conector entre
las matrices.
– Introducir a fondo en el cuerpo del conector, la parte sin protección del conductor.
– Efectuar lacompresióndel conectorcerrando afondolas manillasde laherramienta hastasu reapertura
automática.
– Quitar el conector comprimido y controlar que el“CÓDIGO DE COMPRESIÓN”impreso sobre el
aislante confirme la elección correcta de la sede de compresión (ref. TABLA 1)
– En el caso de empalmes, proceder igualmente en la compresión de la otra extremidad (Fig. 3).
3. MANTENIMIENTO
Esta herramienta es robusta, completamente precintada y no require cuidados especiales para
obtener un funcionamiento correcto, bastará tener algunas precauciones sencillas:
– Antes del uso verificar que no haya trazas de polvo o de suciedad, sobre todo en la zona de
compresión.
– Lubrificar regularmente, con unas gotas de aceite, las partes móviles y los pernos.
– No utilizar la herramienta para operaciones que no estén contempladas en este manual.
– Cuando no sea utilizada, guardar la herramienta en una funda.

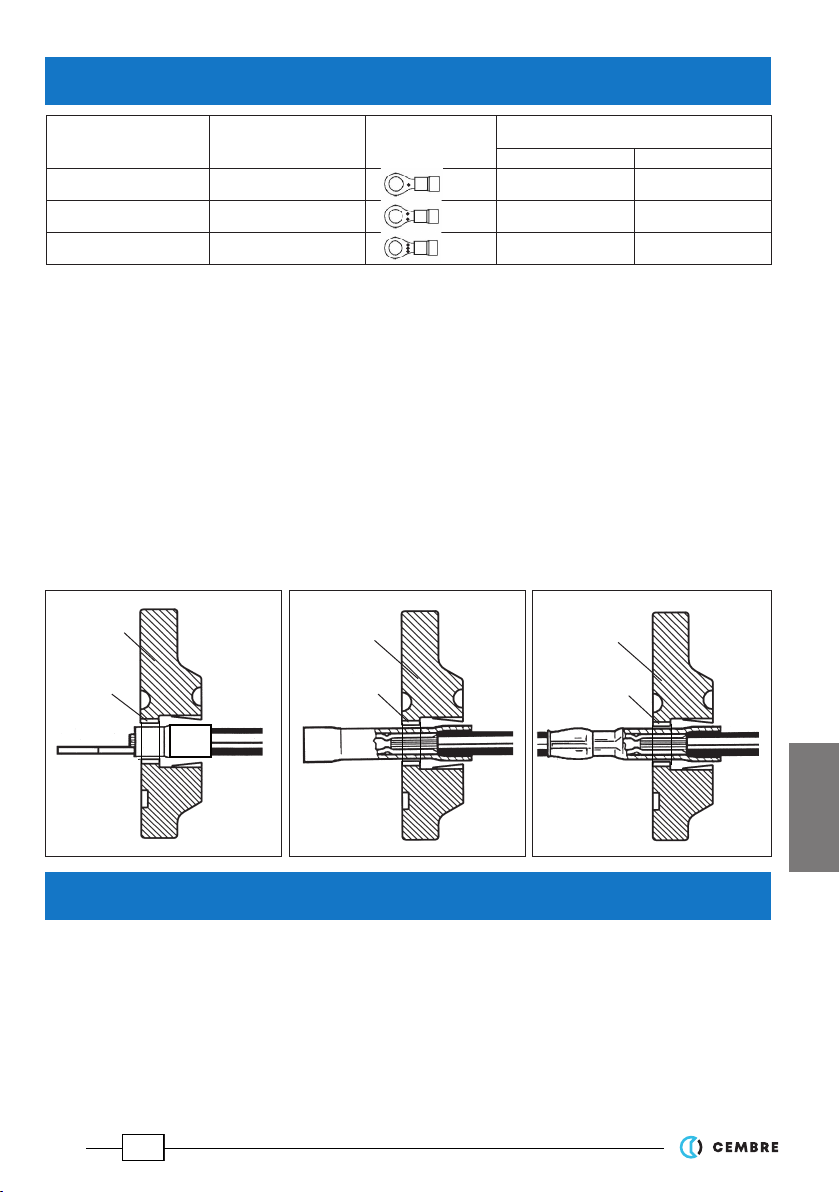

FIG. 2 FIG. 3
Matrices
Matrices
FIG. 1
Matrices
Longitud pelado conductor [mm]
para terminales para empalmes
Código color
aislante del conector
5 ÷ 6
5 ÷ 6
8 ÷ 9
7 ÷ 8
9 ÷ 10
Sección conductor
mm2 (AWG)
rojo
azul
amarillo
0,25 ÷ 1,5 (22 ÷ 16)
1,5 ÷ 2,5 (16 ÷ 14)
4 ÷ 6 (12 ÷ 10)
7 ÷ 8
Código de
compresión
1
punto
2
puntos
3
puntos
impresión
centrada impresión
centrada
impresión
centrada

10
ITALIANO

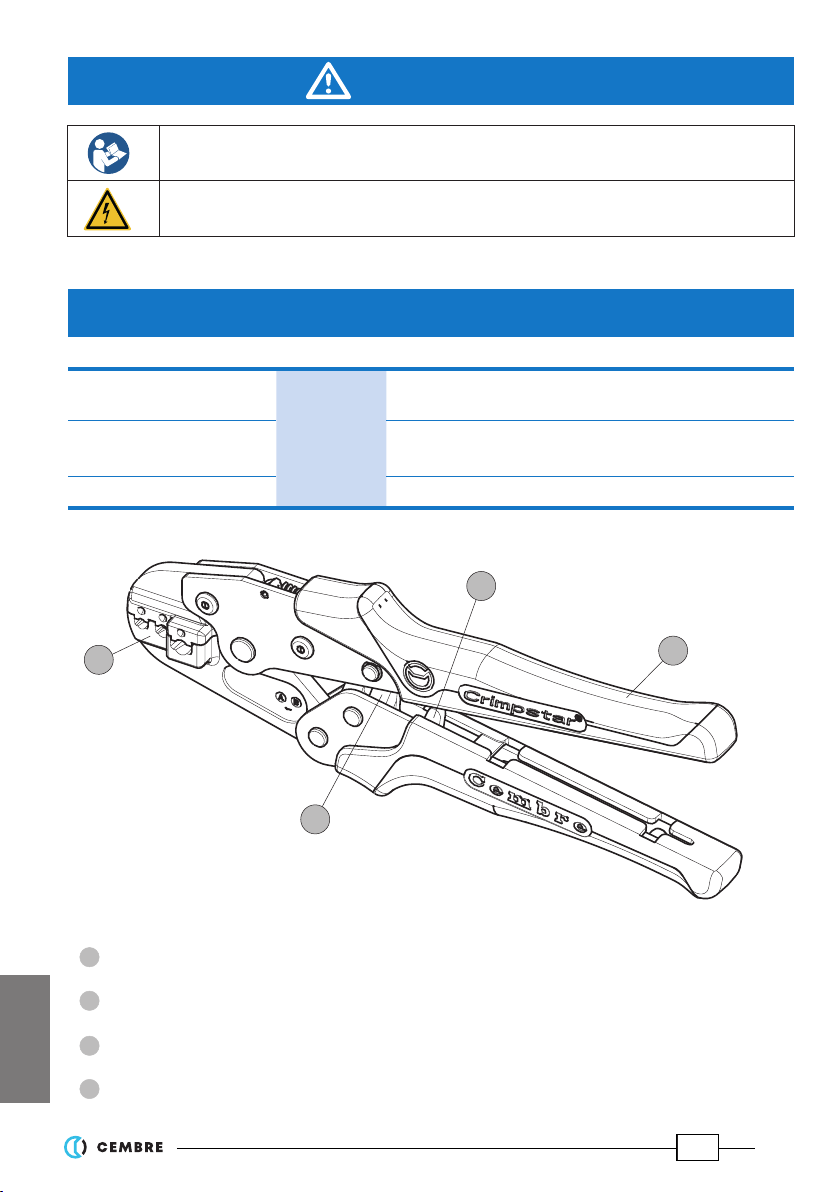

1. CARATTERISTICHE GENERALI
Campo di applicazione
adatto alla compressione di connettori preisolati
su conduttori di sezione da 0,25 a 6 mm²
Dimensioni:
lunghezza x larghezza x altezza
mm (inches) 234,5 x 73 x 18,3 (9.2 x 2.9 x 0.7)
Peso kg (lbs)
0,5 (1.1)
– Dispositivodifinecorsa,preventivamentetaratoinfabbrica,perilcontrollodellacompressione
(riapertura automatica dei manici solo a compressione ultimata).
– Dispositivo di emergenza che, in caso di necessità, consente la riapertura delle testine prima della
loro chiusura totale.
– Testine in acciaio speciale trattato, con marcatura della sezione massima del conduttore com-
primibile nelle singole impronte e relativo codice colore convenzionale.
– Manici in acciaio speciale trattato ricoperti da impugnature anatomiche in materiale plastico.
1
2
3
4
AVVERTENZE
– Prima di utilizzare l'utensile, leggere attentamente le istruzioni riportate in questo manuale.
– RISCHIO ELETTRICO: non utilizzare l'utensile su conduttori in tensione.
4
2
1
3

11
ITALIANO
2. ISTRUZIONI PER L’USO
– Sguainare l’estremità del conduttore per la lunghezza definita in TABELLA, facendo attenzione a
non danneggiare o tagliare i trefoli del conduttore.
– Aprire completamente l’utensile premendo a fondo i manici sino al loro rilascio automatico.
– Posizionare "a vista" il connettore nell’impronta identificata dallo stesso colore della camicet-
ta isolante, è importante posizionare la parte anteriore dell'impronta centralmente sul barrel del
capocorda (Fig. 1 e 2).
– Chiudere i manici dell’utensile sino a bloccare il connettore tra le testine, senza comprimerlo.
– Inserire a fondo la parte sguainata del conduttore nel barrel del connettore.
– Effettuare la compressione del connettore chiudendo a fondo i manici dell’utensile fino alla loro
riapertura automatica.
– Rimuovere il connettore compresso e controllare che il“CODICE DI COMPRESSIONE”impresso
sull’isolante confermi la corretta scelta dell’impronta (vedere TABELLA).
– Nel caso dei giunti, procedere analogamente per la compressione dell’altra estremità (Fig. 3).
3. MANUTENZIONE
L’utensile è robusto e non richiede attenzioni particolari; per ottenere un corretto funzionamento
basterà osservare alcune semplici precauzioni:
– Prima dell'uso verificare che non vi siano tracce di polvere o sporco, soprattutto nella zona di
compressione.
– Lubrificare regolarmente, con poche gocce d'olio, le parti mobili ed i perni.
– Non utilizzare l'utensile per operazioni non contemplate in questo manuale.
– Per proteggere l’utensile da urti accidentali e dalla polvere, quando non viene utilizzato, è bene
custodirlo nell’apposita custodia accuratamente chiusa.

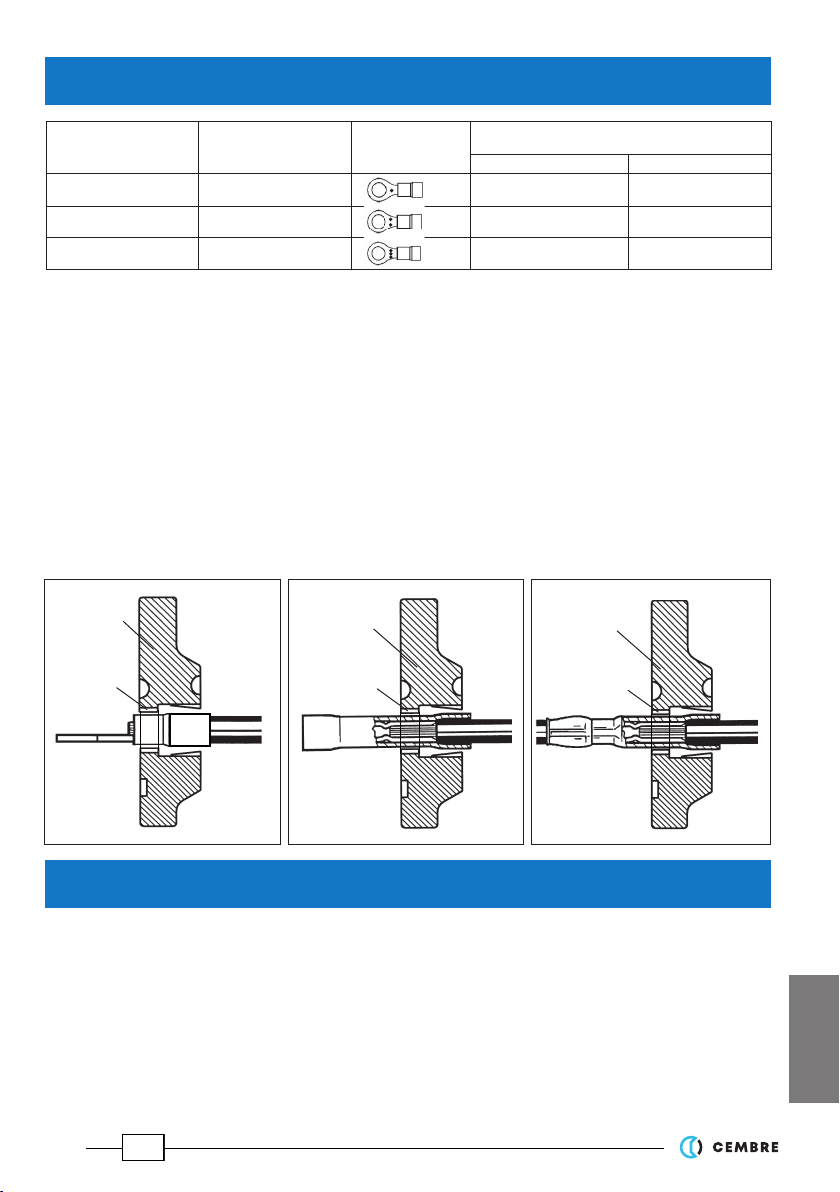

FIG. 2 FIG. 3
Testine
Testine
FIG. 1
Testine
Lunghezza sguainatura conduttore [mm]
per capicorda per giunti
Codice colore
isolante connettore
5 ÷ 6
5 ÷ 6
8 ÷ 9
7 ÷ 8
9 ÷ 10
Sezione conduttore
mm2 (AWG)
rosso
blu
giallo
0,25 ÷ 1,5 (22 ÷ 16)
1,5 ÷ 2,5 (16 ÷ 14)
4 ÷ 6 (12 ÷ 10)
7 ÷ 8
Codice di
compressione
1
punto
2
punti
3
punti
impronta
centrata
impronta
centrata
impronta
centrata

12
www.cembre.com
CEMBRE S.p.A.
via Serenissima, 9
25135 Brescia
Italy
Ph [phone]
[email protected]
uffi[email protected]
CEMBRE Ltd.
Dunton Park,
Kingsbury Road,
West Midlands, B76 9EB
United Kingdom
Ph [phone]
[email protected]
CEMBRE S.a.r.l.
22 Avenue Ferdinand
de Lesseps
91420 Morangis Cedex
France
Ph [phone]
[email protected]
CEMBRE España S.L.U.
Calle Verano 6 y 8
PI Las Monjas
28850 Torrejón de Ardoz
Madrid - Spain
Ph [phone]
[email protected]
CEMBRE GmbH
Geschäftsbereich
Energie- und Bahntechnik
Heidemannstr. 166
80939 München
Germany
Ph + 49 89-3580676
[email protected]
CEMBRE GmbH
Geschäftsbereich
Industrie und Handel
Boschstraße 7
71384 Weinstadt
Germany
Ph [phone]
[email protected]
CEMBRE Inc.
Raritan Center Business Park
300 Columbus Circle-S.F,
Edison, NJ 08837 USA
Ph [phone]
[email protected]
1051 Perimeter Dr #610
Schaumburg, IL 60173
Midwest Office
Curdworth, Sutton Coldfield
This manual is the property of CEMBRE: any reproduction is forbidden without written permission. Ce manuel est la proprieté de CEMBRE: toute reproduction est interdite sauf autorisation écrite. Diese Bedienungsanleitung ist Eigentum der Firma CEMBRE. Ohne vorherige schriftliche Genehmigung darf die Bedienungsanleitung weder vollständig noch teilweise vervielfältigt werden. Este manual es propiedad de CEMBRE. Toda reproducción está prohibida sin autorización escrita. Questo manuale è proprietà di CEMBRE: ogni riproduzione é vietata se non autorizzata per scritto.
