Chauvin Arnoux C177A User manual

FRANÇAIS
ENGLISH
DEUTSCH
ITALIANO
ESPAÑOL
Notice de fonctionnement
User's manual
Bedienungsanleitung
Manuale d’uso
Manual de instrucciones
PINCES AMPÈREMÉTRIQUES AC
AC CURRENT CLAMPS
AC ZANGENSTROMWANDLER
PINZE AMPEROMETRICHE CA
PINZAS AMPERIMETRICAS CA
MN77
C177A

2
ATTENTION, risque de DANGER ! L’opérateur doit consulter la pré‑
sente notice à chaque fois que ce symbole de danger est rencontré.
Appareil protégé par une isolation double.
Application ou retrait autorisé sur les conducteurs nus sous tension
dangereuse. Capteur de courant type A selon IEC 61010‑2‑032.
Limiteur de tension.
La flèche permet de repérer la phase du courant.
Le marquage CE indique la conformité aux directives européennes,
notamment DBT et CEM.
La poubelle barrée signifie que, dans l’Union Européenne, le produit
fait l’objet d’une collecte sélective conformément à la directive DEEE
2002/96/EC. Ce matériel ne doit pas être traité comme un déchet
ménager.
Définition des catégories de mesure :
La catégorie de mesure IV correspond aux mesurages réalisés à la source de
l’installation basse tension.
Exemple : arrivée d’énergie, compteurs et dispositifs de protection.
La catégorie de mesure III correspond aux mesurages réalisés dans l’installation
du bâtiment.
Exemple : tableau de distribution, disjoncteurs, machines ou appareils indus‑
triels fixes.
La catégorie de mesure II correspond aux mesurages réalisés sur les circuits
directement branchés à l’installation basse tension.
Exemple : alimentation d’appareils électrodomestiques et d’outillage portable.
English ............................................................................ 10
Deutsch .......................................................................... 18
Italiano ............................................................................ 26
Español .......................................................................... 34
Vous venez d’acquérir une pince ampèremétrique C177A ou MN77 et nous vous
remercions de votre confiance. Ces pinces sont faites pour être utilisées avec les
contrôleurs d’installation C.A 6113, C.A 6116 et C.A 6117.
Pour obtenir le meilleur service de votre appareil :
lisez attentivement cette notice de fonctionnement,
respectez les précautions d’emploi.

3
PRÉCAUTIONS D’EMPLOI
Ces pinces sont conformes aux normes de sécurité IEC 61010‑1 et IEC 61010‑031
pour des tensions de 300 V par rapport à la terre en catégorie IV ou 600 V en
catégorie III.
Le non‑respect des consignes de sécurité peut entraîner un risque de choc élec‑
trique, de feu, d’explosion, de destruction de l’appareil et des installations.
L’opérateur et/ou l’autorité responsable doit lire attentivement et avoir une bonne
compréhension des différentes précautions d’emploi. Une bonne connaissance
et une pleine conscience des risques des dangers électriques est indispensable
pour toute utilisation de cet appareil.
Si vous utilisez cette pince d’une façon qui n’est pas spécifiée, la protection qu’elle
assure peut être compromise, vous mettant par conséquent en danger.
N’utilisez pas la pince sur des réseaux de tensions ou de catégories supérieures
à celles mentionnées.
N’utilisez pas la pince si elle semble endommagée, incomplète ou mal fermée.
Avant chaque utilisation, vérifiez le bon état des isolants des cordons et du boîtier.
Tout élément dont l’isolant est détérioré (même partiellement) doit être consigné
pour réparation ou pour mise au rebut.
Utilisez systématiquement des protections individuelles de sécurité.
Ne placez pas les doigts au‑delà de la garde physique.
Toute procédure de dépannage ou de vérification métrologique doit être effectuée
par du personnel compétent et agréé.
SOMMAIRE
1. PRÉSENTATION ............................................................................................... 4
1.1. Pince MN77 ......................................................................................... 4
1.2. Pince C177A ........................................................................................ 5
2. UTILISATION .................................................................................................... 6
3. CARACTÉRISTIQUES...................................................................................... 7
3.1. Conditions d’environnement............................................................... 7
3.2. Caractéristiques constructives........................................................... 7
3.3. Conformité aux normes internationales............................................. 7
4. MAINTENANCE................................................................................................ 8
4.1. Nettoyage ............................................................................................ 8
4.2. Réparation ........................................................................................... 8
5. GARANTIE ....................................................................................................... 9
6. POUR COMMANDER ...................................................................................... 9

4
1. PRÉSENTATION

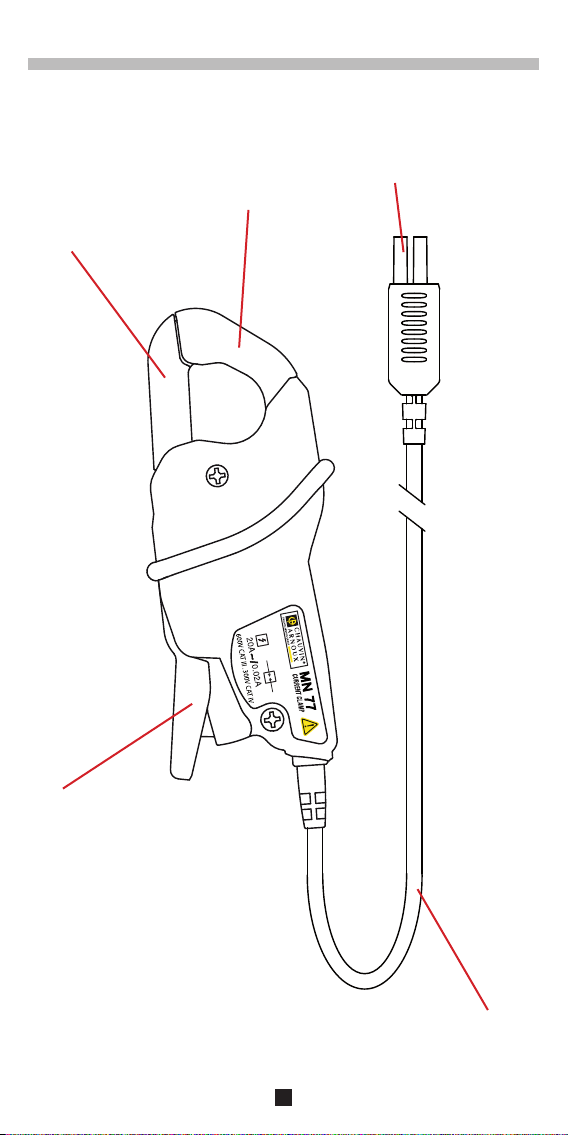

1.1. PINCE MN77
Operation only with C.A 6113/16/17
Bras amovible.
Bras fixe.
Prise spécifique
4 points.
Gâchette.
Cordon blindé.

5

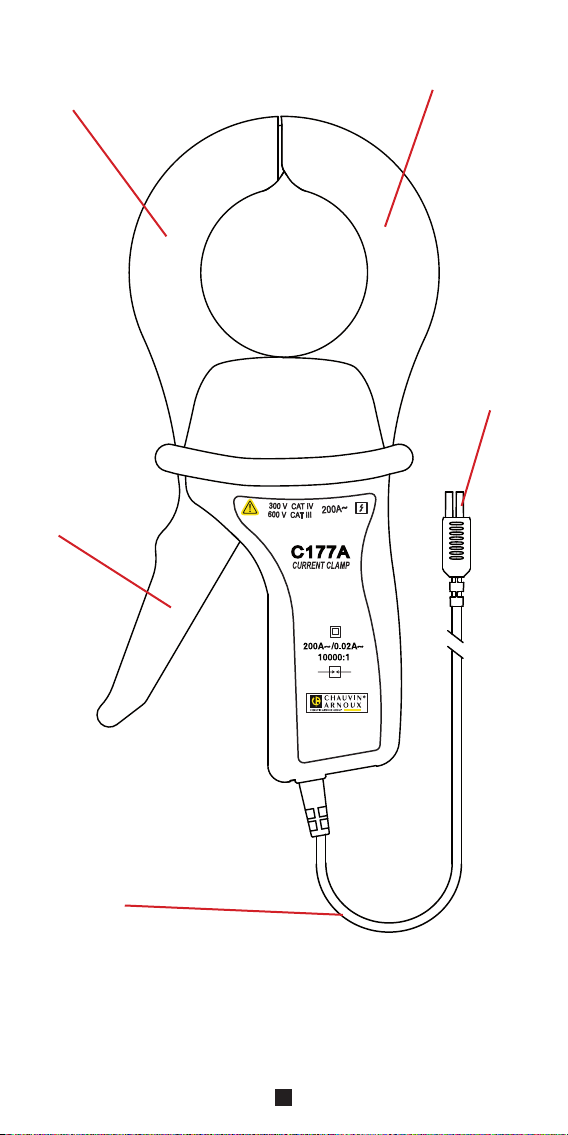

1.2. PINCE C177A
Operation only
with
C.A 6113/16/17
Bras amovible.
Bras fixe.
Prise spécifique
4 points.
Gâchette.
Cordon blindé.

6
2. UTILISATION
Les pinces ampèremétriques permettent de mesurer le courant circulant dans un
câble sans avoir à ouvrir le circuit. Elles permettent aussi d’isoler l’utilisateur des
tensions dangereuses présentes dans le circuit.
Utilisées avec les contrôleurs d’installation, les pinces permettent de faire des
mesures de courant, des mesures de terre sous tension sélective, des mesure de
puissance et la décomposition de signaux mesurés en harmoniques.
Le choix de la pince à utiliser dépend de la fonction, de la valeur du courant à
mesurer et du diamètre des câbles.
Pince MN77 C177A
Rapport de transformation 1000/1 10 000/1
Domaine de mesure 0,005 ‑ 20 A 0,05 ‑ 200 A
Diamètre d’enserrage 20 mm 52 mm
Branchez la pince sur la borne du contrôleur d’installation. Le symbole
s’affiche alors sur le bandeau inférieur de l’afficheur de l’appareil.
Appuyez sur la gâchette de la pince pour ouvrir les mâchoires.
Enserrer ensuite le câble à mesurer. Dans la mesure du possible, le câble doit être
centré à l’intérieur des mâchoires de la pince.
Relâchez la gâchette.
Pour la configuration de la mesure, les caractéristiques techniques, les signa-
lements d’erreur et la mémorisation, reportez-vous aux notices de fonction-
nement des C.A 6113, C.A 6116N ou C.A 6117.
Une fois la mesure terminée, ouvrez la pince en appuyant sur la gâchette et retirez
le câble des mâchoires. Puis débranchez la pince de l’appareil.
/
I

7
3. CARACTÉRISTIQUES
3.1. CONDITIONS D’ENVIRONNEMENT
Utilisation à l’intérieur.
Domaine de fonctionnement 0 °C à +45 °C et 10 % à 90 % HR
Domaine de stockage ‑40 °C à +70 °C et 10 % à 90% HR
Degré de pollution 2
Altitude < 2000 m
3.2. CARACTÉRISTIQUES CONSTRUCTIVES
MN77
Dimensions (L x l x H) 135 x 51 x 30 mm
Cordon 2 m
Masse environ 180 g
C177A
Dimensions (L x l x H) 216 x 111 x 45 mm
Cordon 2 m
Masse environ 550 g
Indice de protection IP 40 et IP 30 mâchoires ouvertes, selon IEC 60 529
IK 04 selon IEC 50102
Essai de chute selon IEC 61010‑1
3.3. CONFORMITÉ AUX NORMES INTERNATIONALES
Sécurité électrique selon IEC 61010‑2‑032.
En cas de débranchement intempestif de la pince pendant une mesure, sa sortie
est protégée par un limiteur de tension à 10 Vcrête.

8
4. MAINTENANCE
L’appareil ne comporte aucune pièce susceptible d’être remplacée par
un personnel non formé et non agréé. Toute intervention non agréée ou tout
remplacement de pièce par des équivalences risque de compromettre grave-
ment la sécurité.
4.1. NETTOYAGE
Déconnectez tout branchement de la pince.
Utilisez un chiffon doux, légèrement imbibé d’eau savonneuse. Rincez avec un
chiffon humide et séchez rapidement avec un chiffon sec ou de l’air pulsé. N’utilisez
pas d’alcool, de solvant ou d’hydrocarbure.
Maintenez les entrefers de la pince en parfait état de propreté.
4.2. RÉPARATION
Pour les réparations sous garantie et hors garantie, contactez votre agence commer‑
ciale Chauvin Arnoux la plus proche ou votre centre technique régional Manumesure
qui établira un dossier de retour et vous communiquera la procédure à suivre.
Coordonnées disponibles sur notre site :
http://www.chauvin‑arnoux.com
ou par téléphone aux numéros suivants :
02 31 64 51 55 (centre technique Manumesure),
01 44 85 44 85 (Chauvin Arnoux).
Pour les réparations hors de France métropolitaine, sous garantie et hors garantie,
retournez l’appareil à votre agence Chauvin Arnoux locale ou à votre distributeur.

9
5. GARANTIE
Notre garantie s’exerce, sauf stipulation expresse, pendant douze mois après la
date de mise à disposition du matériel. Extrait de nos Conditions Générales de
Vente, communiquées sur demande.
La garantie ne s’applique pas suite à :
une utilisation inappropriée de l'équipement ou à une utilisation avec un matériel
incompatible ;
des modifications apportées à l'équipement sans l'autorisation explicite du service
technique du fabricant ;
des travaux effectués sur l'appareil par une personne non agréée par le fabricant ;
une adaptation à une application particulière, non prévue par la définition du matériel
ou non indiquée dans la notice de fonctionnement ;
des dommages dus à des chocs, chutes ou inondations.
6. POUR COMMANDER
Pince MN77 ....................................................................................... P01120460
Livrée dans une boîte en carton avec :
une notice de fonctionnement 5 langues,
un certificat de vérification.
Pince C177A ...................................................................................... P01120336
Livrée dans une boîte en carton avec :
une notice de fonctionnement 5 langues,
un certificat de vérification.

10
WARNING, risk of DANGER! The operator must refer to these instruc‑
tions whenever this danger symbol appears.
Equipment protected by double insulation.
Application or withdrawal authorized on bare conductors carrying
dangerous voltages. Type A current sensor as per IEC 61010‑2‑032.
Voltage limiter.
The arrow identifies the phase of the current/phase conductor.
The CE marking indicates conformity with European directives, in par‑
ticular LVD and EMC.
The rubbish bin with a line through it indicates that, in the European
Union, the product must undergo selective disposal in compliance with
Directive WEEE 2002/96/EC. This equipment must not be treated as
household waste.
Definition of measurement categories:
Measurement category IV corresponds to measurements taken at the source of
low‑voltage installations.
Example: power feeders, counters and protection devices.
Measurement category III corresponds to measurements on building installations.
Example: distribution panel, circuit‑breakers, machines or fixed industrial devices.
Measurement category II corresponds to measurements taken on circuits directly
connected to low‑voltage installations.
Example: power supply to electro‑domestic devices and portable tools.
ENGLISH
Thank you for purchasing a C177A or MN77 AC current clamp. These current
clamps should be used with the C.A 6113, C.A 6116 and C.A 6117 installation testers.
To obtain the best service from your unit:
read these operating instructions carefully,
comply with the precautions for use.

11
PRECAUTIONS FOR USE
These current clamps comply with safety standards EN 61010‑1 and EN 61010‑031
for voltages up to 300 V in category IV or 600 V category III.
Failure to observe the safety instructions may result in electric shock, fire, explosion,
or destruction of the instrument and of the installations.
The operator and/or the responsible authority must carefully read and clearly
understand the various precautions to be taken in use. Sound knowledge and a
keen awareness of electrical hazards are essential when using this instrument.
If you use this current clamp other than as specified, the protection it provides
may be compromised, thereby endangering you.
Do not use the current clamp on networks of which the voltage or category
exceeds those mentioned.
Do not use the current clamp if it seems to be damaged, incomplete, or poorly
closed.
Before each use, check the condition of the insulation on the leads and housing.
Any item of which the insulation is deteriorated (even partially) must be set aside
for repair or scrapping.
Use personal protection equipment systematically.
Keep your fingers behind the physical guard.
All troubleshooting and metrological checks must be performed by competent
and accredited personnel.
CONTENTS
1. PRESENTATION ............................................................................................. 12
1.1. MN77 clamp ...................................................................................... 12
1.2. C177A clamp ..................................................................................... 13
2. USE ................................................................................................................. 14
3. CHARACTERISTICS ...................................................................................... 15
3.1. Environmental conditions ................................................................. 15
3.2. Construction specifications ............................................................. 15
3.3. Conformity to international standards ............................................. 15
4. MAINTENANCE.............................................................................................. 16
4.1. Cleaning............................................................................................. 16
4.2 . Repair ............................................................................................... 16
5. WARRANTY ................................................................................................... 17
6. TO ORDER...................................................................................................... 17

12
1. PRESENTATION
1.1. MN77 CLAMP
Operation only with C.A 6113/16/17
Detachable
arm.
Fixed arm.
Special 4‑point
plug.
Trigger.
Shielded cord.

13
1.2. C177A CLAMP
Operation only
with
C.A 6113/16/17
Detachable arm.
Fixed arm.
Special 4‑point
plug.
Trigger.
Shielded cord.

14
2. USE
Current clamps are used to measure the current flowing in a cable without having
to open the circuit. They are also used to insulate the user from dangerous volt‑
ages in the circuit.
The clamps can be used with the installation testers to make current measure‑
ments, selective earth measurement on live circuit, power measurements and the
decomposition of the signals measured into harmonics.
The choice of clamp to use depends on the function, the current value that is to be
measured and the diameter of the cables.
Clamp MN77 C177A
Transformation ratio 1000/1 10 000/1
Measurement range 0.005 ‑ 20 A 0.05 ‑ 200 A
Clamping diameter 20 mm 52 mm
Connect the clamp to the terminal of the installation tester. The symbol
then appears on the bottom strip of the display unit of the instrument.
Press the trigger on the clamp to open the jaws.
Then clamp the cable that is to be measured. Where possible, the cable should
be centred in the jaws of the clamp.
Release the trigger.
For details of the measurement configuration, technical characteristics, er-
ror messages and memorisation, refer to the user manuals of the C.A 6113,
C.A 6116N or C.A 6117.
When the measurement has been made, press the trigger to open the clamp and
withdraw the cable from the jaws. Then disconnect the clamp from the instrument.
/
I

15
3. CHARACTERISTICS
3.1. ENVIRONMENTAL CONDITIONS
Indoor use.
Operating range 0°C to +45 °C and 10 % to 90 % RH
Storage range ‑40 °C to +70 °C and 10 % to 90% RH
Degree of pollution 2
Altitude < 2000 m
3.2. CONSTRUCTION SPECIFICATIONS
MN77
Dimensions (L x W x H) 135 x 51 x 30 mm
Cord 2 m
Weight approx. 180 g
C177A
Dimensions (L x W x H) 216 x 111 x 45 mm
Cord 2 m
Weight approx. 550 g
Ingress protection IP 40 and IP 30 with jaws open, according to IEC 60 529
IK 04 according to IEC 50102
Drop test According to IEC 61010‑1
3.3. CONFORMITY TO INTERNATIONAL STANDARDS
Electrical safety according to IEC 61010‑2‑032.
If the clamp is inadvertently disconnected during a measurement, the output is
protected by a voltage limiter at 10 Vpeak.

16
4. MAINTENANCE
The instrument contains no parts that can be replaced by personnel who
have not been specially trained and accredited. Any unauthorized repair or
replacement of a part by an “equivalent” may gravely impair safety.
4.1. CLEANING
Disconnect the current clamp completely.
Use a soft cloth, dampened with soapy water. Rinse with a damp cloth and dry rapidly
with a dry cloth or forced air. Do not use alcohol, solvents, or hydrocarbons.
Keep the clamp jaws as clean as possible.
4.2 . REPAIR
For all repairs before or after expiry of warranty, please return the device to your
distributor.

17
5. WARRANTY
Except as otherwise stated, our warranty is valid for twelve months starting from
the date on which the equipment was sold. Extract from our General Conditions of
Sale provided on request.
The warranty does not apply in the following cases:
Inappropriate use of the equipment or use with incompatible equipment;
Modifications made to the equipment without the explicit permission of the manu‑
facturer’s technical staff;
Work done on the device by a person not approved by the manufacturer;
Adaptation to a particular application not anticipated in the definition of the equip‑
ment or not indicated in the user’s manual;
Damage caused by shocks, falls, or floods.
6. TO ORDER
Clamp MN77 ...................................................................................... P01120460
Supplied in a cardboard box with:
a user manual in 5 languages,
a verification certificate.
Clamp C177A .................................................................................... P01120336
Supplied in a cardboard box with:
a user manual in 5 languages,
a verification certificate.

18
ACHTUNG, GEFAHR! Sobald dieses Gefahrenzeichen irgendwo er‑
scheint, ist der Benutzer verpflichtet, die Anleitung zu Rate zu ziehen.
Das Gerät ist durch eine doppelte Isolierung geschützt.
Anbringung oder Abnahme zulässig an Leitungen unter
Gefährdungsspannung. Stromsonde Typ A gemäß IEC 61010‑2‑032.
Überspannungsschutz.
Der Pfeil zeigt die Stromrichtung an.
Das Gerät erfüllt die sonstigen Europarichtlinien für die CE‑
Kennzeichnung.
Der durchgestrichene Mülleimer bedeutet, dass das Produkt in der
Europäischen Union gemäß der Richtlinie WEEE 2002/96/EC einer
Abfalltrennung zur Wiederaufbereitung von Elektro‑ und Elektronik‑
Altgeräten unterzogen werden muss.
Definition der Messkategorien:
Die Messkategorie IV bezieht sich auf Messungen, die an der Quelle von
Niederspannungsinstallationen durchgeführt werden.
Beispiel: Stromzufuhr, Zähler und Schutzgeräte.
Die Messkategorie III bezieht sich auf Messungen, die an Gebäudeinstallationen
durchgeführt werden.
Beispiel: Verteilertafel, Schalter, fest installierte, industrielle Maschinen oder
Geräte.
Die Messkategorie II bezieht sich auf Messungen, die an Kreisen durchgeführt
werden, die direkt an Niederspannungsinstallationen angeschlossen sind.
Beispiel: Stromversorgung für Haushaltsgeräte und tragbare Werkzeuge.
DEUTSCH
Sie haben einen AC Zangenstromwandler C177A oder MN77 erworben, wir danken
Ihnen für Ihr Vertrauen. Diese Stromzange ist ausschließlich für den Anschluss an
die Installationstester C.A 6113, C.A 6116 und C.A 6117 konzipiert.
Um die optimale Benutzung Ihres Gerätes zu gewährleisten, bitten wir Sie:
diese Bedienungsanleitung sorgfältig zu lesen
die Benutzungshinweise genau zu beachten.

19
SICHERHEITSHINWEISE
Diese Zangenstromwandler entsprechen den Sicherheitsnormen EN 61010‑1 und
EN 61010‑031 in der Messkategorie IV für Spannungen bis 300 V gegen Erde oder
Messkategorie III für Spannungen bis 600 V.
Die Nichtbeachtung der Sicherheitshinweise kann zu Gefahren durch elektrische
Schläge, durch Brand oder Explosion, sowie zur Zerstörung des Geräts und der
Anlage führen.
Der Benutzer bzw. die verantwortliche Stelle müssen die verschiedenen
Sicherheitshinweise sorgfältig lesen und gründlich verstehen. Die umfassende
Kenntnis und das Bewusstsein der elektrischen Gefahren sind bei jeder Benutzung
dieses Gerätes unverzichtbar.
Wenn der Zangenstromwandler in unsachgemäßer und nicht spezifizierter Weise
benutzt wird, kann der eingebaute Schutz nicht mehr gewährleistet sein und eine
Gefahr für den Benutzer entstehen.
Verwenden Sie den Zangenstromwandler niemals an Netzen mit höheren
Spannungen oder Messkategorien als den angegebenen.
Verwenden Sie den Zangenstromwandler niemals, wenn es beschädigt, unvoll‑
ständig oder schlecht geschlossen erscheint.
Prüfen Sie vor jeder Benutzung den einwandfreien Zustand der Isolierung der
Messleitungen und des Gehäuses. Teile mit auch nur stellenweise beschädigter
Isolierung müssen für eine Reparatur oder für die Entsorgung ausgesondert
werden.
Verwenden Sie stets die erforderliche persönliche Schutzausrüstung.
Fassen Sie den Zangenstromwandler immer nur hinter dem Griffschutzkragen an.
Reparaturen und messtechnische Überprüfungen dürfen nur durch zugelassenes
Fachpersonal erfolgen.
INHALTSVERZEICHNIS
1. PRÄSENTATION............................................................................................. 20
1.1. Stromzange MN77............................................................................. 20
1.2. Stromzange C177A ........................................................................... 21
2. VERWENDUNG .............................................................................................. 22
3. TECHNISCHE DATEN.................................................................................... 23
3.1. Umgebungsbedingungen ................................................................. 23
3.2. Mechanische Eigenschaften............................................................. 23
3.3. Konformität mit internationalen Normen.......................................... 23
4. WARTUNG ...................................................................................................... 24
4.1. Reinigung........................................................................................... 24
4.2. Reparatur........................................................................................... 24
5. GARANTIE ..................................................................................................... 25
6. BESTELLANGABEN ...................................................................................... 25

20
1. PRÄSENTATION
1.1. STROMZANGE MN77
Operation only with C.A 6113/16/17
Bewegliche
Zangenbacke.
Feste
Zangenbacke.
Spezieller 4‑poliger
Stecker.
Hebel zum
Öffnen der
Zange.
Abgeschirmtes
Kabel.
