clage DSX Instruction Manual

Provozní pokyny pro uživatele
Operating instructions for the user
03.16
E-Komfortní průtokový ohřívač DSX
E-convenience instant water heater DSX
cz > 2
en > 15

DSX SERVOTRONIC MPS®
2
Obsah
1. Bezpečnostní pokyny ...........................................................................................3
2. Popis přístroje .................................................................................................4
3. Použití........................................................................................................5
Natavení teploty ...............................................................................................5
Programová tlačítka ............................................................................................5
Informace o menu ..............................................................................................6
Nastavení menu................................................................................................7
Energetická účinnost-monitor ....................................................................................9
Jak ušetřit energii .............................................................................................10
Limit výkonu..................................................................................................10
Dohřívaní vody................................................................................................10
Omezení teploty. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Obnova výchozího nastavení ....................................................................................10
Odvzdušnění po údržbě ........................................................................................11
Čištění a údržba...............................................................................................11
4. Dálkové ovládání..............................................................................................11

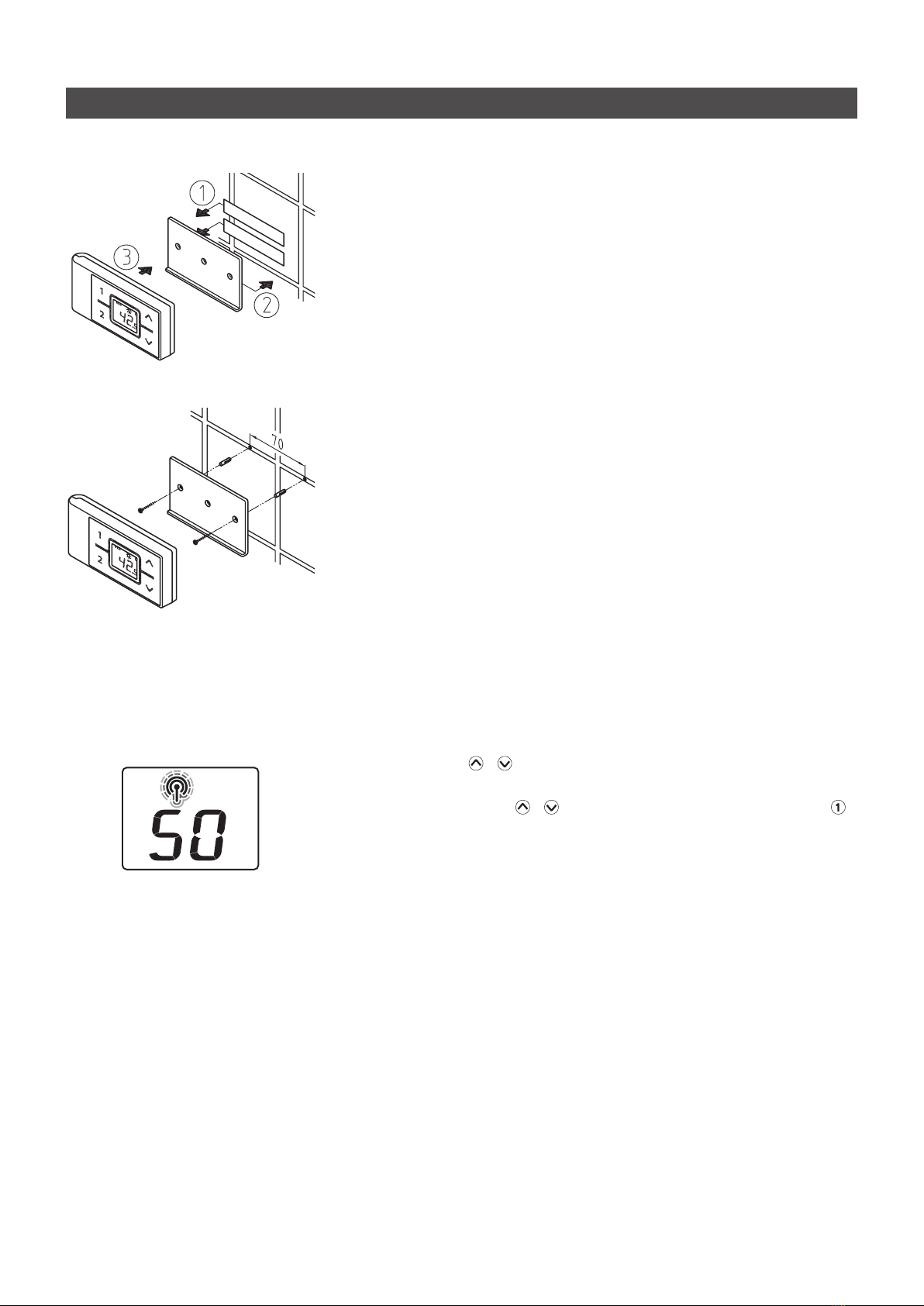

Nástěnný držák ...............................................................................................12
Uvedení do provozu............................................................................................12
Použití dálkové ovládání k ohřívači vody ..........................................................................12
Bezpečnost ...................................................................................................13
Výměna baterií ...............................................................................................13
Likvidace.....................................................................................................13

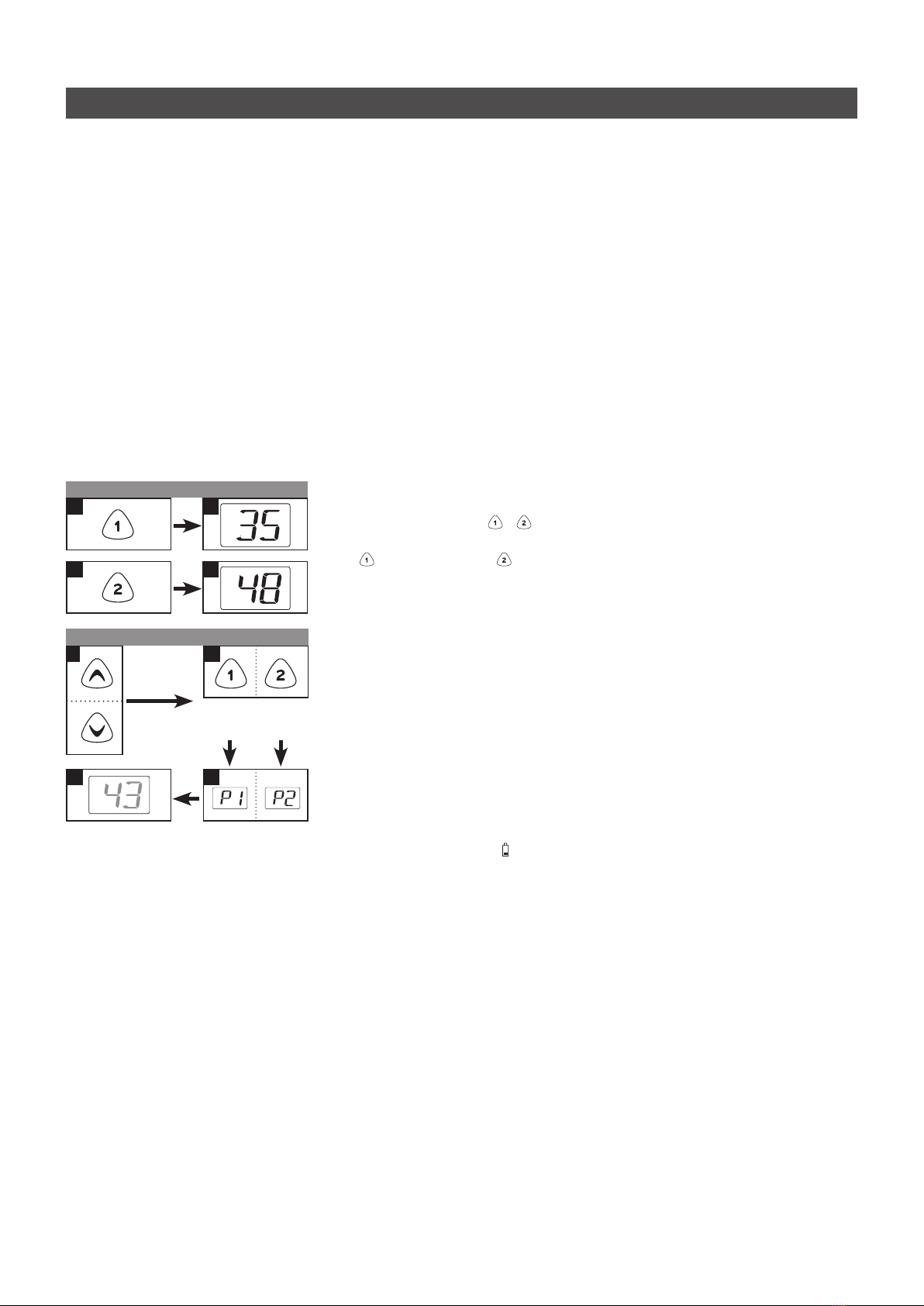

FX programové klíče ...........................................................................................13
5. Pomoc při problémech a zákaznický servis.........................................................................14
6. Informace o výrobku jsou v souladu s předpisy EU - 812/2013 814/2013..............................................28

3
CLAGE
1. Bezpečnostní pokyny
Před instalací a používáním spotřebiče si pozorně přečtěte tento návod! Uschovejte si
jej s přístrojem pro budoucí použití!!
Návody jsou určeny pro specialistu, který je odpovědný za instalaci spotřebiče. Provozní
příručky jsou pro koncového uživatele. Přiložené příručky odpovídají technickým specifikacím
spotřebiče.
Nejnovější verzi návodu je možno nalézt na internetové adrese www.clage.com.
• Používejte přístroj jen v případě, pokud byl správně instalován a pouze v
bezchybném technickém stavu.
• Nikdy neodstraňujte vrchní kryt přístroje, pokud nebude přístroj trvale
odpojen ze sítě.
• Nikdy neprovádějte na přístroji nebo na elektrickém vedení a potrubí tech-
nické úpravy.
• Přístroj musí být bezpodmínečně uzemněn.
• Berte v úvahu skutečnost, že teplota vody vyšší než cca. 43 ° C je vnímá-
na jako horká, a to zejména u dětí, a může způsobit pocit pálení.
Upozorňujeme, že armatury a kohouty mohou být velmi horké, jestliže je
spotřebič v provozu delší dobu.
• Zařízení je vhodné jen pro domácnost a podobné účely v uzavřených pros-
torách, a může být použit pouze pro ohřev vody.
• Přístroj nesmí být nikdy vystaven mrazu.
• Je nezbytné dodržet hodnoty uvedené na typovém štítku.
• V případě poruchy okamžitě vypněte jistič. V případě netěsnosti, ihned
zavřete přívod studené vody. Opravy musí být provedeny výhradně
školeným odborníkem.
• Přístroj smějí používat děti od 3 let a osoby se sníženými fyzickými, sen-
zorickými nebo mentálními schopnostmi, nebo osoby s nedostatečnou
zkušeností a znalostmi za předpokladu, že budou pod dozorem, nebo
budou poučeny o bezpečném použití přístroje a porozumějí nebezpečím,
která z použití přístroje plynou. Děti si nesmějí s přístrojem hrát. Čištění a
běžnou údržbu nesmějí provádět děti bez dozoru.
• Rádiové dálkové ovládání a nástěnný držák nepřibližujte ke kreditním
kartám a podobným předmětům s magnetickým proužkem. Zabudované
magnety by mohly vést k nečitelnosti magnetického proužku karty.

DSX SERVOTRONIC MPS®
4
Průtokový ohřívač vody DSX je mikroprocesorem řízený přístroj pro tlakovou instalaci k
decentralizovanému zásobování vodou pro jedno nebo více odběrových míst.
Elektronika reguluje příkon v závislosti na zvolené výstupní teplotě, příslušné vstupní
teplotě a průtokovém množství, a dosahuje tak s přesností na stupeň nastavené teplo-
ty, kterou udržuje na konstantní úrovni i při kolísání tlaku. Obsluha se provádí pomocí
bezdrátového dálkového ovládání. Požadovanou výstupní teplotu lze zadat pomocí
tlačítek od 20 °C do 60 °C a odečíst ji na digitálním displeji.
Vstupní teplota může činit až 70 °C, díky čemuž je možný také dohřívací provoz v
solárních zařízeních.
Průtokový ohřívač lze provozovat v kombinaci s externím přednostním relé pro elektro-
nické průtokové ohřívače, nebo s přednostním relé k paralelnímu propojení přístroje s
elektrickým sporákem (podrobnosti viz návod k montáži).
2. Popis přístroje

5
CLAGE
Jakmile otevřete kohoutek teplé vody na armatuře, průtokový ohřívač se automa-
ticky zapne. Při uzavření armatury se přístroj automaticky znovu vypne. Obsluha
průtokového ohřívače se provádí pomocí bezdrátového dálkového ovládání, nebo
přímo na přístroji.
Nastavení teploty
Tlačítky se šipkou a můžete po krocích nastavit nižší nebo vyšší požadovanou
teplotu. Jedním krátkým stisknutím tlačítka měníte teplotu o 1 °C, v komfortní oblasti
mezi 35,0 a 42,0 °C pouze o 0,5 °C. Stisknete-li tlačítko na delší dobu, mění se nasta-
vení teploty nepřetržitě. Můžete zvolit nastavení výstupní teploty v rozmezí 20°C až
60°C. Na displeji se zobrazuje změna teploty z »teplejší« nebo »chladnější«.
Upozornění: Nastavíte-li tlačítkem se šipkou teplotu pod 20 °C, zobrazí se na
displeji »--« a přístroj deaktivuje.
Upozornění: Pokud je průtokový ohřívač vybaven dálkovým ovládáním a dodává
vodu do sprchy, při čemž byla během instalace přístroje omezena maximální
teplota, nelze ji nastavit na vyšší hodnotu.
Programová tlačítka
Čtyři tlačítka aplikací na přístroji umožňují rychle zvolit přednastavenou teplotu.
Výrobní nastavení je určeno pro program »Mytí rukou« 35°C, pro sprchování
»Sprcha« 38°C, pro napouštění vany»Vana« 42°C a pro mytí nádobí»Kuchyň«
48°C.
Vlastní nastavení těchto programů můžete změnit pomocí programových tlačítek:
Vyberte si požadovanou teplotu a upravte její hodnotu pomocí šipek a . Dlouhým
stiskem (alespoň po dobu tří sekund) uložíte změnu nastavené teploty u jednoho ze
čtyř programů. Na displeji se znázorní » --OK-- « s potvrzovacím tónem.
Uložená teplota je nyní k dispozici pro všechny dostupné programy při stisknutí
příslušného tlačítka aplikace.
Nastavení teploty
1
–1 °C +1 °C
Komfortní zóna 35,0 .. 42,0 °C
1
–0,5 °C +0,5 °C
Hodnoty přednastavení
A1 A2
B1 B2
C1 C2
D1 D2
Hodnoty přednastavení
2
stisknout ≥ 3 sek
3
1
3. Použití

DSX SERVOTRONIC MPS®
6
Info-Menu
2
1
4
3
5
Stiskni
≥ 3 sek
Menu obsluhy
Menu obsluhy nabízí velké množství údajů zobrazujících se na displeji, které
informují o různých parametrech.
K vyvolání menu obsluhy stiskněte a držte tlačítko obsluhy alespoň 3 sekundy, dis-
plej to potvrdí nápisem „service menu“.
Tlačítky dolů a nahoru můžete přepínat mezi jednotlivými funkcemi. Tlačítkem
obsluhy se dostanete zpátky do standardního zobrazení.
Jednotlivé funkce jsou tyto:
Nastavený výkon
Informuje o aktuálně nastaveném maximálním výkonu (kW) přístroje.
FX kanál
Indikace aktuálního rádiového kanálu ohřívače vody a dálkové ovládání.
Teplotní ochrana
Informuje zda-li je ochrana teploty zapnuta, nebo vypnuta.
Náklady za hodinu provozu
Ukazuje hodnotu aktuálně nastavených nákladů na elektřinu v eurech za hodinu.
Doba ohřevu
Ukazuje celkový provozní čas ohřevu v sekundách / minutách / hodinách.
Instalační čas
Ukazuje instalační čas od posledního zapnutí přístroje do elektrické sítě v sekundách /
minutách / hodinách /dnech / letech.
Doba provozu
Ukazuje celkový provozní čas přístroje od prvního zapojení v: sekundách / minutách /
hodinách /dnech / letech.
Průtok
Ukazuje aktuální průtok v litrech / min.
Vstupní teplota
Ukazuje vstupní teplotu (°C).
Temp out
Ukazuje výstupní teplotu (°C).
Výkon
Zobrazí aktuální výkon v kW.
Kontrolní hodnota
Zobrazí hodnotu kalibrace řídicího systému.
Diagnóza
Zobrazí posledních deset diagnostických hlášení.
Signál
Zobrazí kvalitu současného spojení mezi přístrojem a dálkovým ovládáním v %.
Verze software
Zobrazí se aktuální verze softwaru.
3. Použití
Menüpunkt-Reihenfolge »Info-Menü«:
GERÄTELEISTUNG
FX CHANNEL
TEMPERATURSCHUTZ
KOSTEN PRO STUNDE
HEIZDAUER
BETRIEBSDAUER
GESAMTBETRIEBSDAUER
FLUSS
TEMP IN
TEMP OUT
LEISTUNG
KONTROLLWERT
DIAGNOSE
SIGNAL
SOFTWARE VERSION
NASTAVENÝ VÝKON
Pořadí položek »Service-Menü«:
FX KANÁL
TEPLOTNÍ OCHRANA
NÁKLADY ZA HODINU PROVOZU
DOBA OHŘEVU
INSTALAČNÍ ČAS
DOBA PROVOZU
PRŮTOK
VSTUPNÍ TEPLOTA
VÝSTUPNÍ TEPLOTA
VÝKON
KONTROLNÍ HODNOTA
DIAGNÓZA
SIGNÁL
VERZE SOFTWARE

7
CLAGE
Menu nastavení
2
8
4
7
5
3
6
9
+
1
Displej bliká
Stiskni
3. Použití
Poznámka: hodnoty v menu obsluhy nemohou být upraveny nebo změněny. Výše uvedené
hodnoty slouží pouze pro vaši informaci.
Poznámka: Uvedené hodnoty jsou určeny pouze pro informaci a nejsou vhodné pro účely
účtování.
Menu nastavení
Toto menu nabízí rozmanité možnosti nastavení, které ovlivní práci a vzhled
přístroje.
Stiskněte současně tlačítko nastavení a tlačítko obsluhy a držte alespoň tři
sekundy, než se objeví menu, což displej potvrdí nápisem» Setup «.
Tlačítky dolů a nahoru můžete přepínat mezi jednotlivými parametry. Chcete-li
parametr změnit (např. tón), stiskněte tlačítko nastavení a displej blikne. Nyní
můžete tlačítky dolů a nahoru měnit hodnotu daného parametru.
Vámi zvolenou hodnotu uložíte tak, že opět stisknete tlačítko nastavení . Stisknutím
tlačítka obsluhy se vrátíte k běžnému zobrazení.
Jednotlivé parametry jsou následující:
Jazyk
Výběr používaného jazyka..
Možnosti nastavení:
»1« German
»0« Englisch
Tón
Zapíná a vypíná zvuk při stisknutí tlačítka.
Možnosti nastavení:
»on« tón je zapnutý
»--« tón je vypnutý
Osvětlení
Zapnutí a vypnutí podsvícení displeje.
Možnosti nastavení:
»on« Podsvícení zapnuto stále
»At« Podsvícení se aktivuje automaticky při stisku kláves, vypne se po chvíli automaticky
»--« Podsvícení je vypnuto
Náklady na kWh (ct)
Můžete vložit jednotkovou cenu.
Možnosti nastavení:
od 0 ct do 199,90 €
Hodiny
Můžete provést nastavení pro vestavěné hodiny.
Možnosti nastavení:
»h« Hodiny
»min« Minuty
»s« Sekundy
Tlačítkem info obsluhy vyberte parametr času, který má být změněn (»h«, »min«, »s«). Tlačítky
dolů a nahoru změňte zobrazenou hodnotu
Po stisknutí tlačítka uložte nastavenou hodnotu.
Stisknutím tlačítka obsluhy se vrátíte k běžnému zobrazení.
Poznámka: tlačítkem nahoru se vrátíte na nulu, když je vybrán režim "s".
Tlačítkem dolů deaktivujete zobrazení hodin.
Menüpunkt-Reihenfolge »Setup-Menü«:
SPRACHE
TON
BELEUCHTUNG
KOSTEN PRO KWH CT
UHR
LASTABWURF
SPERRLEVEL
TEMPERATURLIMIT
DURCHFLUSSLIMIT
JAZYK
TÓN
Pořadí položek »Service-Menü«:
PODSVÍCENÍ
NÁKLADY NA KWH (CT)
HODINY
ODPOJOVACÍ RELÉ
ÚROVEŇ OMEZENÍ
OMEZENÍ PRŮTOKU
TEPLOTNÍ LIMIT

DSX SERVOTRONIC MPS®
8
Odpojovací relé
Nastavení parametrů odpojovacího relé.
Možnosti nastavení:
»0« Provoz bez odpojovacího relé - výrobní nastavení
»1« Provoz s normálním odpojovacím relé
»2« Provoz s citlivým odpojovacím relé
Úroveň omezení
Nastavení omezení funkcí přístroje.
Možnosti nastavení:
»0« bez omezení (původní nastavení)
»1« ruční vypínání tlačítkem není možné, parametry mohou být v menu nastavení zobrazeny,
ale ne změněny
»2« totéž co “1 ”, ale menu nastavení nelze otevřít
»3« totéž co “2 ”, ale přednastavené hodnoty (mytí rukou, sprcha, vana, kuchyň) nelze měnit
»4« totéž co “3 ”, ale žádné přednastavené hodnoty nelze měnit
Limit teploty
Maximální dosažená teplota může být snížena na požadovanou hodnotu, omezením
dosažené teploty.
Úroveň uzamčení musí být aktivována pomocí nasazení propojky přemostění.
Odkaz naleznete v instalačním návodu k přístroji.
Omezení průtoku
Nastavení omezení průtoku vody.
Možnosti nastavení:
»--« žádné omezení průtoku vody
»At« automatické přizpůsobení, tzn. průtok je nastaven tak, aby byla vždy dosažena
požadovaná teplota
»Eco« průtok je omezen na max. 8 litrů/min. např. „8.00“ omezení ručně zvolenou hodnotou
z.B. »9.0« Omezení na pevnou nastavitelnou hodnotu
Poznámka: při práci v režimu»Eco«je tento nápis zobrazen na displeji a teplota bude nižší:
než 43°C.
3. Použití
Menüpunkt-Reihenfolge »Setup-Menü«:
SPRACHE
TON
BELEUCHTUNG
KOSTEN PRO KWH CT
UHR
LASTABWURF
SPERRLEVEL
TEMPERATURLIMIT
DURCHFLUSSLIMIT
Menu nastavení
2
8
4
7
5
3
6
9
+
1
Display bliká
Stiskni
≥ 3 sek
JAZYK
TÓN
PODSVÍCENÍ
NÁKLADY NA KW
HODINY
ODPOJOVACÍ RELÉ
ÚROVEŇ OMEZENÍ
OMEZENÍ PRŮTOKU
LIMIT TEPLOTY
Pořadí údajů "Service Menü"

9
CLAGE
Sledování energetické úspornosti
V horním řádku displeje, mohou být trvale zobrazeny různé informace.
Pokud stisknete jednou info tlačítko, název aktuálně vybraného monitoru se zobrazí
jako běžící text. Chcete-li pokračovat do dalšího monitoru, stiskněte tlačítko info
podruhé, v tu chvíli je rolování textu viditelné. Název monitoru se objeví jako běžící
text.
Po rolování textu, se zobrazí hodnota právě vybraného parametru trvale v horním
řádku displeje.
Sled individuálních parametrů:
Logo CLAGE (nebo hodiny, pokud jsou povoleny)
Jedná se o normální režim zobrazení bez aktivace Energy & Status Monitor. V případě,
že hodiny byly povoleny v menu "Nastavení" jsou viditelné pouze v normálním režimu
zobrazení.
Poznámka: položky menu "Power", "Flow", "Temp in", "Temp Out" a "Costs per
hour" jsou vysvětleny v kapitole "Informace o menu".
Spotřeba energie při posledním odběru
Spotřeba energie od otevření kohoutku s teplou vodou ve Wh nebo kWh.
Provozní náklady při poslední odběru
Údaje o nákladech od otevření kohoutek s teplou vodou.
Spotřeba vody při posledním odběru
Zobrazení množství vody, od otevření kohoutku teplé vody v litrech.
Celková spotřeba energie
Zobrazení celkové akumulované spotřeby energie v kWh.
Celková cena energie
Zobrazení celkových kumulovaných nákladů na elektrickou energii v eurech.
Celková spotřeba vody
Údaj o celkové spotřeby vody v litrech.
Poznámka: uvedené hodnoty jsou pouze informativní a nejsou platné pro účely
fakturace energie a vody.
3. Použití
Menüpunkt-Reihenfolge
»Energieeffizienz-Monitor«:
CLAGE UHR
LEISTUNG
FLUSS
TEMP IN
TEMP
OUT
KOSTEN PRO STUNDE
ENERGIE LETZTE ZAPFUNG
KOSTEN LETZTE ZAPFUNG
WASSERMENGE LETZTE ZAPFUNG
GESAMTENERGIE
GESAMTKOSTEN
GESAMTWASSERMENGE
Pořadí položek menu
"Sledování energetické úspornosti":
CLAGE (HODINY)
VÝKON
PRŮTOK
VSTUPNÍ TEPLOTA
VÝSTUPNÍ TEPLOTA
NÁKLADY NA HODINU PROVOZU
SPOTŘEBA ENERGIE PŘI POSL. ODBĚRU
PROVOZ. NÁKLADY PŘI POSL. ODBĚRU
SPOTŘEBA VODY PŘI POSL. ODBĚRU
CELKOVÁ SPOTŘEBA ENERGIE
CELKOVÁ CENA ENERGIE
CELKOVÁ SPOTŘEBA VODY

DSX SERVOTRONIC MPS®
10
3. Použití

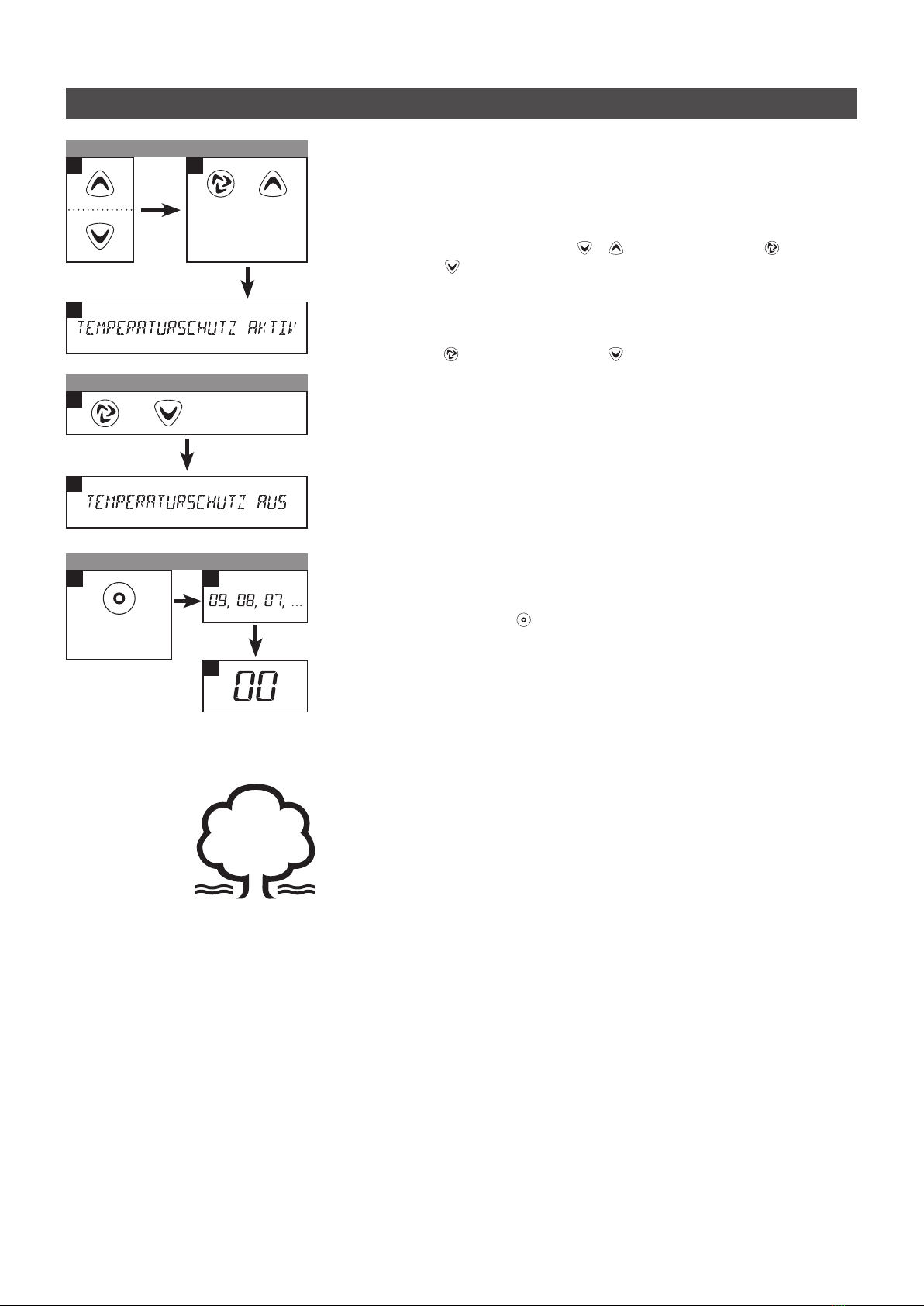

Obnovení výrobního nastavení
1
Stiskni a drž!
Obnovení
dokončeno
3
2
Ochrana proti opaření - zapnuto
+
Stiskni
≥ 3 sek
1 2
Display
potvrdí
aktivaci
3
Ochrana proti opaření - vypnuto
1+
Display potvrdí
deaktivaci
2
Stiskni
≥ 3 sek
Nastavte na přístroji přesnou teplotu, kterou potřebujete a otevřete kohoutek s tep-
lou vodou. Jakmile máte pocit, že voda je příliš horká, nepřidávejte studenou vodu a
místo toho snižte teplotu na spotřebiči. Pokud byste měli přidat studenou vodu, tak již
jednou ohřátou vodu ochlazujete a cenná energie by tak byla spotřebována zbytečně.
Kromě toho studenou vodu přimísenou v baterii nelze teplotně regulovat elektronikou
ohřívače a výslednou teplotní stálost pak nelze zaručit..
Jak uspořit energii
Omezení výkonu
V případě, že plný výkon průtokového ohřívače vody DSX nestačí k ohřátí protékajícího
množství vody, pak elektronicky řízený servoventil automaticky snižuje průtok vody tak,
aby byla dosažena nastavená teplota.
Dohřívání
Při provozu s předehřátou vodou (např. u solárních systémů), je nutné zajistit, aby
vstupní teplota nepřesáhla 70°C.
V případě, že vstupní teplota překročí stanovenou hodnotu, přístroj neposkytuje žádný
výstup a na displeji se zobrazí “INLET TEMP TOO HIGH”.
Obnovení výrobního nastavení
Všechna tovární nastavení lze obnovit:
• Stiskněte tlačítko nastavení , na displeji se nyní počítá zpětně od "10" do "00" ve
vteřinovém intervalu. Přístroj se resetuje při hodnotě "00" - pokud odpočet zastavíte
stisknutím klávesy dříve, proces bude zrušen.
Omezení teploty
Tento průtokový ohřívač je vybaven funkcí volitelného omezení teploty.
Tato ochrana proti opaření je deaktivována při výrobním nastavení.
Zapnout:
Zvolte mezní teplotu tlačítky se šipkami a poté stiskněte tlačítko info a
tlačítko se šipkou současně po dobu alespoň 3 vteřin. Na displeji se krátce potvrdí
aktivace slovem "TEMP PROTECTION ENABLED". Po aktivaci ochrany opaření není
možné nastavit vyšší teplotu.
Vypnout:
Stiskněte tlačítko info a tlačítko se šipkou současně po dobu minimálně 3 vteřin.
Na displeji se krátce potvrdí aktivace slovem “TEMP PROTECTION OFF”.

11
CLAGE
3. Použití
• Plastové povrchy a armatury by měly být pouze otřeny vlhkým hadříkem. Nikdy
nepoužívejte abrazivní prostředky nebo rozpouštědla.
• Pro správný průtok vody byste měli u výtokových armatur odšroubovat a vyčistit
perlátory i sprchy v pravidelných intervalech. Každé tři roky by měla být provedena
kontrola elektro i vodoinstalačních částí. Měly by být provedeny odborníkem, s cílem
zajistit správnou funkci a provozní bezpečnost za všech okolností.
Čištění a údržba
Tento průtokový ohřívač vody je vybaven automatickou ochranou proti vzduchovým
bublinám, čímž se předchází nechtěnému uvedení do provozu bez vody. Přesto musí
být přístroj řádně odvzdušněn, než může být poprvé použit. Stejně tak po každém
vyprázdnění přístroje (např. po práci s potrubím, hrozí-li zamrznutí nebo po opravě)
musí být přístroj také odvzdušněn, než bude moci být znovu používán.
1. Odpojte průtokový ohřívač od el. sítě vypnutím pojistek nebo jističe.
2. Odšroubujte z baterie perlátor a otevřete vodu aby došlo k propláchnutí vodovod-
ního potrubí od nečistoty a nedošlo ke zněčištění ohřívače, nebo filtračního sítka.
3. Poté několikrát opakovaně otevřete a zavřete kohoutek teplé vody až si budete jisti,
že byl z potrubí a z přístroje vytlačen veškerý vzduch.
4. Teprve po dokončení odvzdušnění můžete přístroj znovu připojit k elektrické síti a
perlátor našroubovat zpět.
5. Přístroj aktivuje topení až po10-30 vteřinách nepřetržitého průtoku vody.
Odvzdušnění po údržbě
4. Dálkové ovládání
Technické údaje
Typ FX Dálkové ovládání
Provozní napětí 3V
Typ baterie 2x AAA Alkalické 1)
Ochrana IP20
Dosah 10 metrů vč. stěn
Vysílací výkon max. 1mW
Vysílací/ přijímací kmitočet 868,3MHz
Vysílací záření nesměrové
Schválení Evropa EN300220/CE
1) Nesmějí být použity dobíjecí baterie (akumulátory)

DSX SERVOTRONIC MPS®
12
Nástěnný držák
• Před upevněním nástěnného držáku na stěnu se ujistěte, že dálkové ovládání
má rádiové spojení s průtokovým ohřívačem z určeného místa.
• Nástěnný držák pro dálkové ovládání, může být uchycen buď pevně, pomocí
přiložené lepící pásky, po odstranění ochranné fólie (jak je znázorněno na obr. A na
hladké rovné ploše (např. obklad), nebo s pomocí vhodných hmoždinek do zdi
(Ø 4 mm) a šroubů (jak je znázorněno na obr. B).
• Při použití lepicí pásky, již není možné nastavit polohu kvůli velké přilnavosti lepid-
la. Proto dávejte pozor na vodorovné zarovnání při nasazování.
• Dálkové ovládání je uchyceno magneticky na nástěnném držáku.
Uvedení do provozu
Po vložení baterií do dálkového ovladače se rozsvítí všechny symboly na dobu asi
4sekund. V době, kdy bylo uloženo nastavení dálkového ovládání ukazuje aktuální
požadovanou hodnotu (výrobní nastavení 38 °C) a stav přístroje. V případě ztráty
rádiového kontaktu, se na displeji zobrazí »no« a pravidelně, blikající symbol rádia (viz
Řešení problémů).
V případě, že ohřívač vody zásobuje sprchový kout, teplota vody je omezena na
maximálně 55°C. Řiďte se pokyny k instalaci ohřívače vody.
Registrace dálkového ovládání k ohřívači vody
Ve výchozím nastavení je dálkový ovladač již registrován v zařízení.
Novou registraci je nutné provést po resetování celkového nastavení ohřívače DSX,
nebo pokud displej dálkového ovladače stále ukazuje »no« .
1. Ujistěte se, že přívod elektrické energie do průtokového ohřívače je zapnutý
(pojistky).
2. Vyjměte baterie, dokud nezhasne displej. Po vložení baterií se na displeji zobrazí
všechny symboly asi na 4 sekundy. Během této doby, stiskněte a krátce podržte
tlačítka se šipkami a . Poté se na displeji zobrazí aktuální kanál (1 až 99) a bli-
kající symbol rádia.
3. Pomocí tlačítek se šipkami a vyberte požadovaný kanál. Stiskněte tlačítko
pro potvrzení volby kanálu. Displej se přepne do režimu registrace a zobrazí »--«,
spolu s blikajícím symbolem rádia.
4. Umístěte dálkový ovladač přímo před průtokovým ohřívačem vody..
5. Displej se přepne na zobrazení požadované hodnoty.
Poznámka: Při počáteční instalaci obvykle doporučujeme změnu rádiového kaná-
lu.
V případě neúspěšné registrace se na displeji objeví »no« spolu s blikajícím rádiovým
signálem po 45 sekundách. Dálkové ovládání ukončí proces registrace a přepne se do
pohotovostního režimu. Stisknutím klávesy se bude opakovat proces registrace.
Poznámka:
• Bez registrovaného dálkového ovládání, nebo když nefunguje rádiové spojení,
ohřívač vody ohřívá podle předchozího nastavení teploty.
• Pro profesionály: Po resetu ohřívače vody (viz pokyny k instalaci, kapitola "Opětovné
uvedení do provozu") je nutná nová registrace!
Obrázek B:
Volitelná montáž pomocí šroubků s hmoždinkami
Obrázek A:
Montáž na obklad s lepící páskou
4. Dálkové ovládání

13
CLAGE
4. Dálkové ovládání
Bezpečnost
• Při nefunkčnosti dálkového ovládání okamžitě vyjměte baterie.
• Nevystavujte dálkové ovládání vlhkosti.
• Baterie mohou vytéct a poškodit dálkový ovladač. Z tohoto důvodu vyměňte vybité
baterie ihned, jakmile se rozsvítí symbol baterie na displeji, nebo když dálkový
ovladač nereaguje na stisknutí tlačítka..
• Jestliže dálkové ovládání nebude používáno po delší dobu, vyjměte baterie.
• Po stisknutí tlačítka se dálkové ovládání aktualizuje každých 10 sekund, při průtoku
vody. Když se průtok vody zastaví dálkové ovládání se opět aktualizuje více než
třikrát, pak přejde do úsporného režimu.
• Bez registrovaného dálkového ovládání, nebo když nefunguje rádiové spojení,
ohřívač vody ohřívá podle předchozího nastavení teploty.
Výběr přednastavené teploty
A1 A2
B1 B2
Uložení teploty
2
Stiskni
≥ 3 sek
Zobrazení nové hodnoty (z.B. 43 °C)
Nastavení vybrané
teploty (z.B. 43 °C)
4 3
1
Výměna baterií
Pokud bliká symbol baterie , vyměňte baterie za nové AAA-baterie. Nepoužívejte
dobíjecí baterie.
Likvidace
Baterie mohou obsahovat látky ohrožující životní prostředí. Z tohoto důvodu, použité
baterie musí být likvidovány ve speciálních sběrných místech a nesmí být přidány do
běžného komunálního odpadu.
Na konci životnosti dálkového ovladače, musí být baterie likvidovány odděleně od
přístroje.
FX programovací tlačítka
Obě programová tlačítka a umožňují rychle zvolit přednastavenou teplotu. Když
stisknete tlačítko, nastavená teplota je vybrána a zobrazena. Výrobní nastavení progra-
mu je 35°C a programu je 48°C. Můžete přiřadit vlastní nastavení programových
tlačítek:
• Delším stisknutím programového tlačítka se uloží naposledy použitá teplota. Na
displeji se změní "P1" nebo"P2" na nově uloženou hodnotu teploty. Tyto nově nasta-
vené teploty jsou nyní k dispozici při každém stisknutí odpovídajících programových
tlačítek.

DSX SERVOTRONIC MPS®
14
Váš průtokový ohřívač vody DSX byl vyroben svědomitě a před doručením několikrát
přezkoušen. Nefunkčnost přístroje by neměla nikdy nastat, většinou se jedná o
maličkost. Nejprve zkuste vypnout a opětovně zapnout domovní elektrické pojistky,
aby se elektronika znovu nastavila. Pokud to nepomůže, zkuste problém vyřešit pomocí
pokynů uvedených v následující tabulce. Vyhnete se tak zbytečným nákladům za
údržbářskou asistenci.
DSX SERVOTRONIC MPS®
Problém Důvod Řešení
Voda zůstává studená,
LCD display nesvítí
Vypadl hlavní jistič Zkontrolujte/zapněte hlavní
jistič
Bezpečnostní tlaková
poijistka je vypnutá Informujte zákaznický servis
Voda zůstává studená,
displej svítí
Bezpečnostní teplotní
poijistka je vypnutá Informujte zákaznický servis
Na displeji se zobrazí
chyba
symbol "klíč"
Ovládací systém je
vypnutý
Zkontrolujte pojistky, vypněte
a znovu zapněte. Pokud je
symbol"Šroubovák" stále
zobrazen, obraťte se na
zákaznický servis
Průtok teplé vody je
příliš slabý
Výstupní trubky jsou
zavápněné
Vyčistěte perlátory v bateriích,
sprchovou hlavici, sítka apod.
Jemný filtr je znečištěný
nebo zavápněný Vyčistěte jemný filtr
Nastavená teplota
není dosažena
průtok vody je příliš
vysoký Re-aktivujte servoventil
V baterii je přimísena
studená voda
Použijte pouze kohoutek pro
teplou vodu, zkontrolujte
výstupní teplotu
LCD-Displej: » VSTUP-
NI TEPLOTA VYSOKA «
Vstupní teplota
překročila jmenovitou
hodnotu
Snižte teplotu vstupní vody
Žádná reakce při
stisknutí tlačítka
Ochranný kryt není
správně nasazen
Nasaďte přední kryt znovu
podle pokynů
FX dálkové ovládání
Problém Důvod Řešení
Zobrazí se symbol
»Battery«
Baterie dálkového
ovladače jsou vybité
Vložte dvě nové baterie typu
AAA do dálkového ovladače
Dispaj zobrazuje »no«
nemá odezvu na dál-
kový ovladač
Překročení dosahu
vysílače
Umístěte dálkové ovládání
blíže k ohřívači a stiskněte
tlačítko
Dochází k rušení
způsobené jinými vysílači Změňte rádiový kanál
Displej:»--« a symbol
rádia bliká
Probíhá registrace
(přihlášení)
Držte dálkové ovládání v přední
části průtokového ohřívače
Opravy smějí provádět pouze autorizo-
vané odborné servisy.
Jestliže problém s vaším přístrojem
nelze vyřešit pomocí této tabulky, kon-
taktujte prosím naše servisní oddělení
na následující adrese. Mějte prosím k
dispozici detailní údaje o přístroji!
5. Pomoc při problémech a zákaznický servis
CLAGE CZ s.r.o.
Trojanovice 644
744 01 Frenštát pod Radhoštěm
Tel: [phone]
E-Mail: [email protected]
Internet: www.clagecz.cz

15
CLAGE
Contents
1. Safety instructions ............................................................................................16
2. Description of the appliance ....................................................................................17
3. How to use ...................................................................................................18
Temperature setting ...........................................................................................18
Programme keys ..............................................................................................18
Info menu ....................................................................................................19
Setup menu ..................................................................................................20
Energy Efficiency Monitor .......................................................................................22
Temperature limitation .........................................................................................23
Reset to factory setting.........................................................................................23
How to save energy............................................................................................23
Power limit ...................................................................................................23
Top-up heating................................................................................................23
Venting after maintenance work .................................................................................24
Cleaning and maintenance......................................................................................24
4. Remote control ...............................................................................................24
Mounting the wall bracket ......................................................................................25
Initial operation ...............................................................................................25
Registration of remote control at the instant water heater............................................................25
FX programme buttons .........................................................................................26
Safety notes ..................................................................................................26
Battery replacement ...........................................................................................26
Disposal .....................................................................................................26
5. Trouble-shooting and service....................................................................................27
6. Product data sheet in accordance with EU regulation - 812/2013 814/2013 ...........................................56

DSX SERVOTRONIC MPS®
16
1. Safety instructions
Please read these instructions carefully before installing or using the appliance! Keep
the instructions handy with the appliance for future use!
Instruction manuals are intended for the specialist who is responsible for the installation of
the appliance. Operation manuals are for the end user. The provided manuals correspond
to the technical specifications of the appliance.
The latest version of the instructions can be found online at www.clage.com.
• Do not use the appliance until it has been correctly installed and unless it
is in perfect working order.
• Do not remove the front cover under any circumstances before switching
off the mains electrical supply to the unit.
• Never make technical modifications, either to the appliance itself or the
electrical leads and water pipes.
• The appliance must be earthed at all times.
• Pay attention to the fact that water temperatures in excess of approx.
43°C are perceived as hot, especially by children, and may cause a feel-
ing of burning. Please note that the fittings and taps may be very hot
when the appliance has been in use for some time.
• The appliance is only suitable for domestic use and similar applications
inside closed rooms, and must only be used to heat incoming water from
the mains supply.
• The appliance must never be exposed to frost.
• The values stated on the rating plate must be observed.
• In case of malfunction, disconnect the fuses immediately. In case of leaks,
cut off the mains water supply instantly. Repairs must only be carried out
by the customer service department or an authorised professional.
• This appliance can be used by children aged 3 years and above and
persons with reduced physical, sensory or mental capabilities or lack of
experience and knowledge if they have been given supervision or ins-
truction concerning use of the appliance in a safe way and understand
the hazards involved. Children shall not play with the appliance. Cleaning
and user maintenance shall not be performed by children without super-
vision.
• Keep the remote control and wall bracket away from credit cards or other
cards with magnetic strips. The built in magnets can damage the card’s
magnetic strip.

17
CLAGE
The instantaneous water heater DSX is a microprocessor-controlled, pressure-resistant
water heater for a decentralised water supply to one or more tap connections.
Its electronic control regulates the power consumption depending on the selected out-
let temperature, the respective inlet temperature and the flow rate, thus reaching the
set temperature exactly to the degree and keeping it constant in case of pressure fluc-
tuations. The required outlet temperature can be entered on a keypad within a range
between 20°C and 60°C and can be read off the digital display.
The maximum inlet temperature can be up to 70°C so that operation in connection
with solar heating systems is possible.
It is possible to use the instantaneous water heater in combination with an external
load shedding relay for electronically controlled instantaneous water heaters (refer to
installing instructions).
2. Description of the appliance

DSX SERVOTRONIC MPS®
18
As soon as you open the hot water tap, the instantaneous water heater switches
on automatically. When the tap is closed, the appliance automatically switches
off. The water heater is operated at the device itself or with the wireless remote
control.
Temperature setting
You can set the required temperature gradually to a lower or higher value with the
arrow keys and . The temperature changes by 1°C, in the convenience zone
between 35°C and 42°C even by 0.5°C, if key is pressed shortly one time. Pressing a
key for a longer time changes the temperature continuously. You can select the outlet
temperature from 20°C to 60°C. The display confirms the temperature changes by
“warmer” respectively “colder”.
Note: If temperature is set below 20°C with arrow key the display shows “--“
and the appliance switches off the heating function.
Note: If the water heater supplies a shower and is connected to a remote control
system, the maximum temperature was reduced during initial operation. This
limitation cannot be exceeded.
Programme keys
The four programme keys at the device allow to quickly select the preset temperature.
The factory setting for application “hand wash” is 35 °C, for application “shower”
it is 38°C, for application “bath tub” it is 42 °C, and for application “kitchen” it is
48°C.
You can assign your own settings for the programme keys:
Select the desired temperature via the arrow keys and . Prolonged pressing (at
least 3 seconds) of one of the four programme keys stores the previously selected tem-
perature. The display confirms by “ --OK-- ”and an acoustic signal will resound.
The stored temperature is now available to you each time you press the corresponding
programme key.
Set temperature
1
–1 °C +1 °C
35,0..42,0 °C Convenience zone
1
–0,5 °C +0,5 °C
Select preset temperature
A1 A2
B1 B2
C1 C2
D1 D2
Store temperature
2
Press ≥ 3 sec
3
1
3. How to use

19
CLAGE
Info menu
The Info menu offers a variety of display values, that provide information on vari-
ous parameters.
Press the info key for at least 3seconds to call up the Info menu, the display con-
firms by “Info”.
Using the arrow keys and you can switch over to the individual display informa-
tion. With info key you will get back to the standard display.
Individual display values as follows:
Power limit
Informs about the current maximum power rating (kW) of the appliance.
FX Channel
Information about the current radio channel of the water heater and its remote control.
Temperature protection
Information, if temperature protection is activated or deactivated.
Operating cost per hour
Indication about the current energy consumption given in Euro per hour.
Working time
Indication of total operating time of the heating given in seconds / minutes / days /
years.
Standby time
Indication of the operating time since latest connection of the appliance to the supply
voltage given in seconds / minutes / days / years.
Lifetime counter
Indication of the total operating time of the appliance given in seconds / minutes /
days / years.
Flow
Indication of current flow rate given in l/min.
Temp in
Indication of inlet temperature (°C).
Temp out
Indication of outlet temperature (°C).
Power
Indication of current power consumption (kW).
Control value
Indication of calibration value of the control system.
Diagnostics
Indication of the last ten diagnostic messages.
Signal
Indication of the current I2C-connection quality in %.
Software version
Information about installed software version.
Info menu
2
1
4
3
5
Press
≥ 3 sec
3. How to use
Menu item order of“Info menu“:
POWER LIMIT
FX CHANNEL
TEMPERATURE PROTECTION
OPERATING COST PER HOUR
WORKING TIME
STANDBY TIME
LIFETIME COUNTER
FLOW
TEMP IN
TEMP OUT
POWER
CONTROL VALUE
DIAGNOSTICS
SIGNAL
SOFTWARE VERSION

DSX SERVOTRONIC MPS®
20
Note: Values of the Info menu cannot be modified or entered. Above mentioned values are
only given for your information!
Note: The values are for information only and are not suitable for billing purposes.
Setup menu
The setup menu offers a variety of adjustabilities, affecting the performance and
the display of the appliance.
Press the setup key and the info key simultaneously for at least 3seconds to call
up the setup menu, the display confirms by “ setup ”.
Using the arrow keys and you can switch over to the individual parameters. The
setting mode of the individual parameter (e.g. tone) is activated by pressing the setup
key , the display flashes. You can now select the new parameter value with the
arrow keys and .
The new parameter value is stored when pressing the setup key again. With info
key you will get back to the standard display.
Individual parameter as follows:
Language
Operating language can be selected.
Setting options:
“1“ German
“0“ English
Tone
Activation and deactivation of key tone.
Setting options:
“on“ key tone activated
“--“ key tone deactivated
Background light
Activation and deactivation of display background light
Setting options:
“on“ background light constantly on
“At“ background light switches on automatically e.g. when keys are pressed, and switches off
automatically after some time
“--“ background light off
Charges per kWh (ct)
The relevant electricity tariff can be entered.
Setting options:
from 0 ct to 199,90 €
Clock
Time settings can be done
Setting options:
“h“ hours
“min“ minutes
“s“ seconds
The info key selects the clock parameter to be changed (“h”,”min” or “s”).
The arrow keys and changes the set value shown.
Pressing the setup key stores the new value.
With info key you will get back to the standard display.
Note:
Setup menu
2
8
4
7
5
3
6
9
+
1
Display flashes
Press
≥ 3 sec
3. How to use
Menu item order of“Setup menu“
LANGUAGE
TONE
BACKGROUND LIGHT
CHARGES PER KWH CT
CLOCK
LOAD DECREASE
LOCK LEVEL
TEMPERATURE LIMIT
FLOW LIMIT
