Clearaudio TT3 User manual

T
TT T 3 3
T
Ta an ng ge en nt ti ia al l t to on ne ea ar rm m / / T Ta an ng ge en nt ti ia al l T To on na ar rm m
Hi-Fi Components clearaudio©electronicGmbH
Spardorfer Str. 150 lD-91054 Erlangen lTel. +49(0) 1805/059595 lFAX [phone]/51683
www.clearaudio.de lwww.analogshop.de l[email protected]e / copyright clearaudio2012
User manual
Bedienungsanleitung
Version 1.5_30.10.12_E+D
TT 3

TT 3
User manual / Bedienungsanleitung
Seite / Page 2 clearaudio electronic GmbH 2012
Dear audio enthusiast,
Congratulations ! You have purchased one of the best Tangential tonearm available in the
World of High-Fi.
Your clearaudio-
TT 3 tonearm has the capability to extract unprecedented performance
from absolutely ANY phono cartridge !
To achieve the full performance and to avoid any damages of this tonearm, please take the
time to get familiar with your clearaudio tonearm
TT 3 .
Your clearaudio
TT 3 - tonearm will give you many years of musical enjoyment and
pleasure.
clearaudio electronic GmbH
CE-MARKING
COPYRIGHT
Recording and playback of any material may require consent. For further information refer to
the following:
-Copyright Act 1956
-Dramatic and Musical Performers Act 1958
-Performers Protection Acts 1963 and 1972
-Any subsequent statutory enactments and orders
Warnings
Do not expose the equipment to rain or moisture.
No naked flame sources, such as lighted candles, should be placed on the equipment.

TT 3
User manual / Bedienungsanleitung
Seite / Page 3 clearaudio electronic GmbH 2012
User manual 3 - 13
Bedienungsanleitung 14 – 25
Contents
1. Scope of delivery 4
2. Mounting the tonearm base 5
3. TT 3 set - up 6
4. TT 3 adjustment 8
5. Special instructions / Service 12
6. Technical data 13
Warranty information 26

TT 3
User manual / Bedienungsanleitung
Seite / Page 4 clearaudio electronic GmbH 2012
1. Scope of delivery
The clearaudio- TT 3 tonearm is delivered in a special packing to ensure its safe transport.
Please check the contents as shown in the picture below.
Important note :
Please take special care of the tonearm cable while unpacking your clearaudio-
TT 3
tonearm !
Note: all windings are metrical !
Parts list:
1.
Tonearm TT 3 complete assembled
6.
4 pcs. counterweights:
2.3g; 2.6g; 4.3g, 8.0 g
2.
2 a.
High-precision Dural-Aluminium tonearm base
Height adaptor
7.
Alignment gauge to adjust tangential
tracking
3.
1x Hex key wrench (# 1.5)
1 x Hex key wrench (# 2)
1x Hex key wrench (# 2.5)
1x Hex key wrench (# 3)
8.
Not shown: 1 pair of white gloves
4.
High-precision silver carbon fibre headshell
(without cartridge)
9.
Not shown: Warranty card, user manual,
clearaudio Quality Certificate and sales
return paper
5.
Screws for bases:
- 3x screws M4 x 25 (tonearm base)
- 3x screws M4 x 40 (height adaptor)
Screws for cartridges (no pic.):
- 2 x M2.5 x 12
- 2 x M2.5 x 14

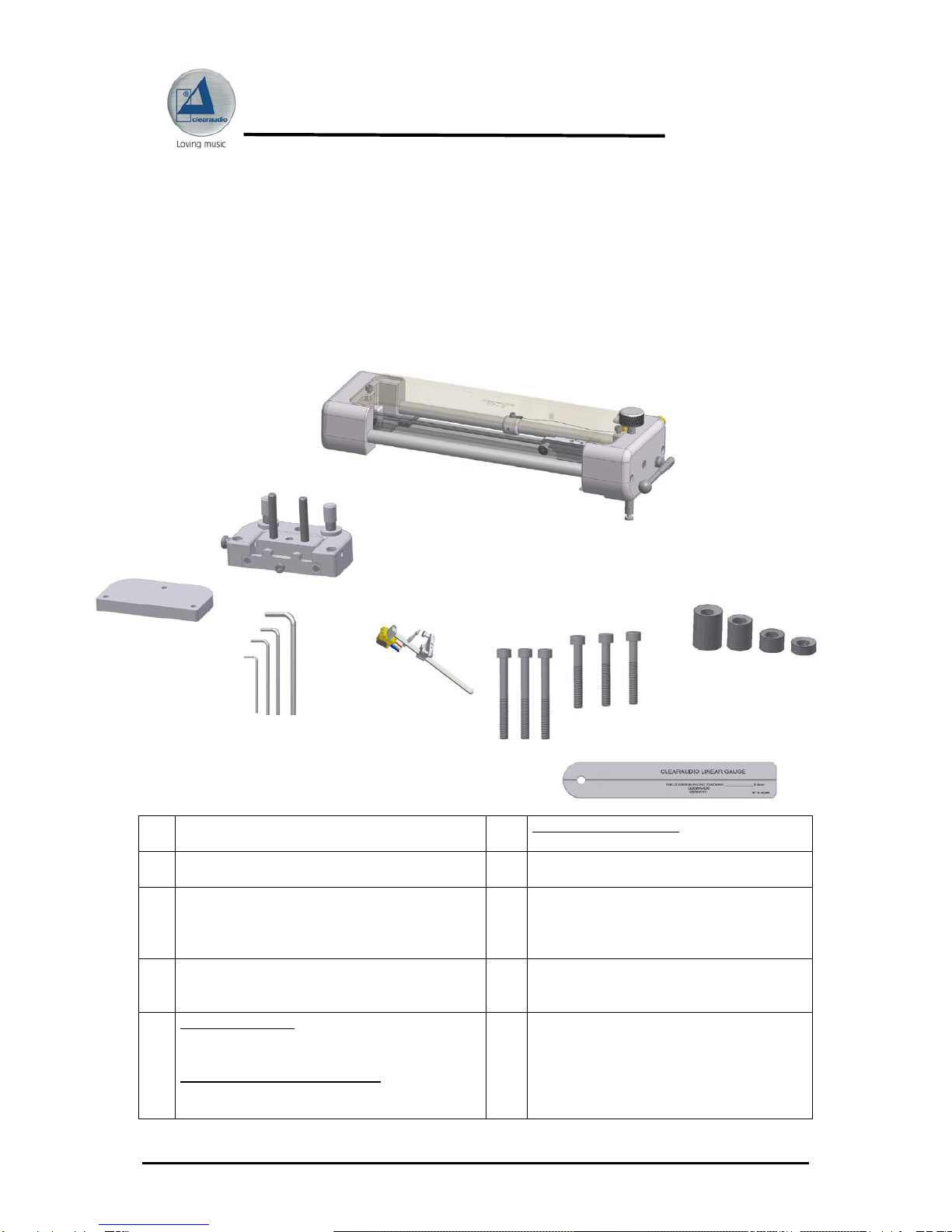

Pic.1: Tonearm parts
1
2
6
7
2 a
5
3
4

TT 3
User manual / Bedienungsanleitung
Seite / Page 5 clearaudio electronic GmbH 2012
Tonearmbase
Height adaptor
2. Mounting the tonearm base
Mounting the tonearm base on a clearaudio turntable:
Mount the tonearm base (see picture 2) with the three screws and the hex key wrench (#3)
onto the tonearm mounting platform.
Please tighten all three screws as shown in the picture below.
Pic.2: Mounting the tonearm base
Pic.3: Tighten the three screws

TT 3
User manual / Bedienungsanleitung
Seite / Page 6 clearaudio electronic GmbH 2012
Mounting the tonearm base on a turntable of other manufacturers:
In order to mount the tonearm base on the turntable chassis please first drill three holes into
the turntable chassis. To find out the right position of these drills please take the
measurements out of the drawing template (see picture below). For this step use an 3,3 mm
drill. After you have drilled the three holes, cut the windings with a proper screw-tap. If the
material of the turntable chassis is not suitable to be fitted with windings please use an
4,5mm drill for the holes. In this case you will need some longer screws with nuts to fix the
tonearm base.
Now you can mount the tonearm base on the clean and dry surface of the turntable chassis.
3. TT 3 set - up
For the next steps please remove the foam, that is used for transportation safety of the
tonearm carriage.
To place the tonearm it is required that the two rods of the
tonearm base are in vertical position. To achieve this, please
pull out the small pivot on the side of the tonearm base and
pull the two rods in the vertical position. Now you can slide
the tonearm with its two precise drills onto the two rods of
the base. Do this until the threaded bolt in the middle
between the two drills of the tonearm fully rests in the drilling
of the tonearm base.

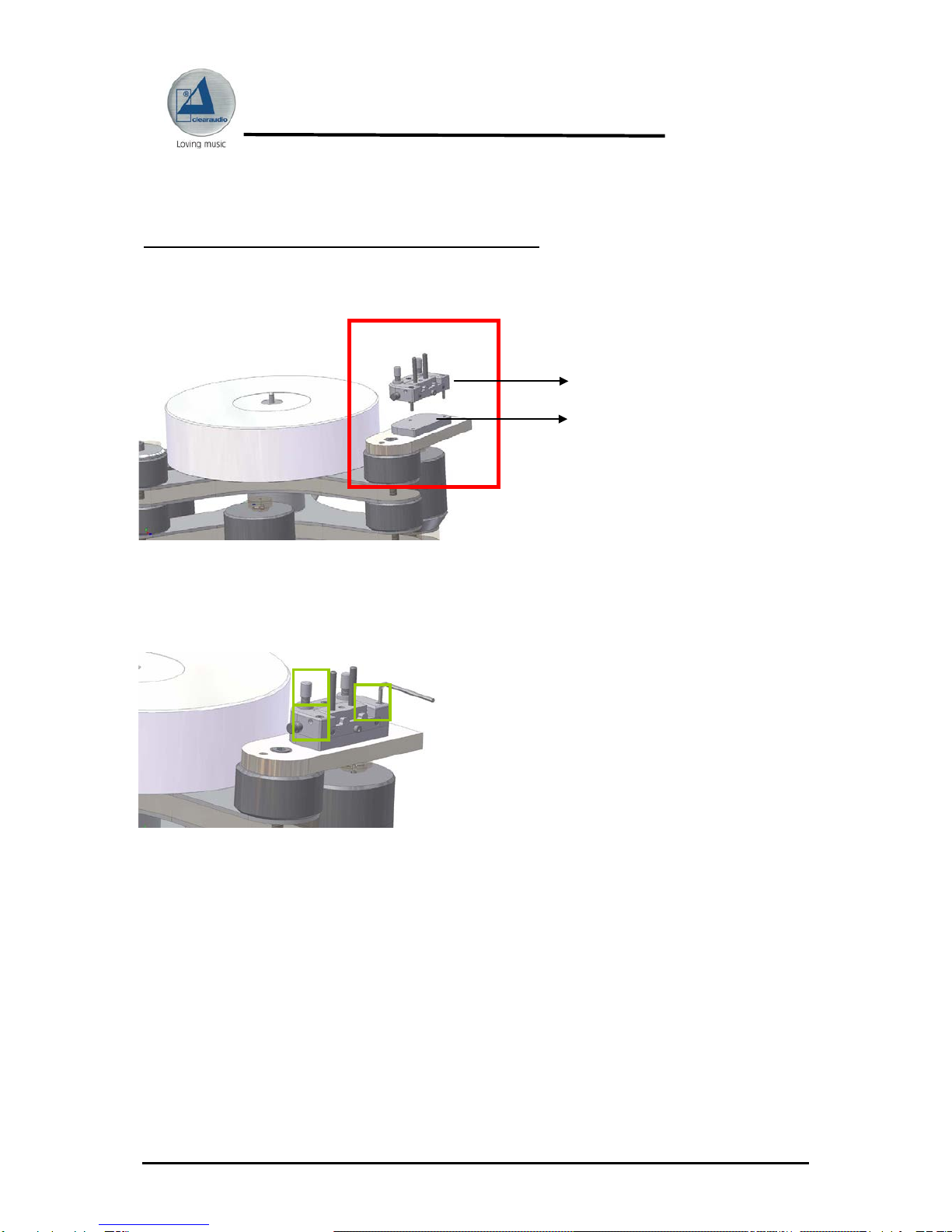

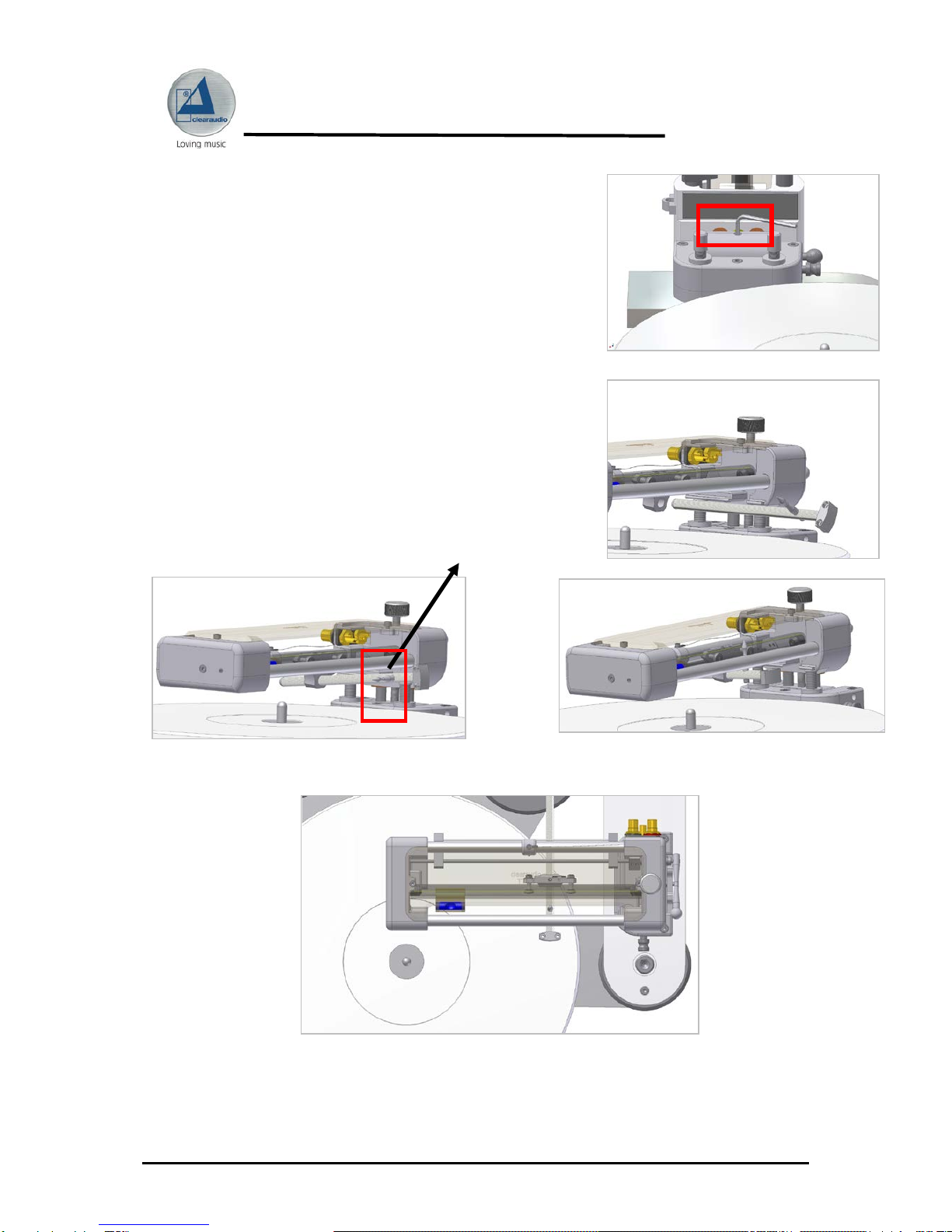

Pic.5: Placing the tonearm on the tonearm base

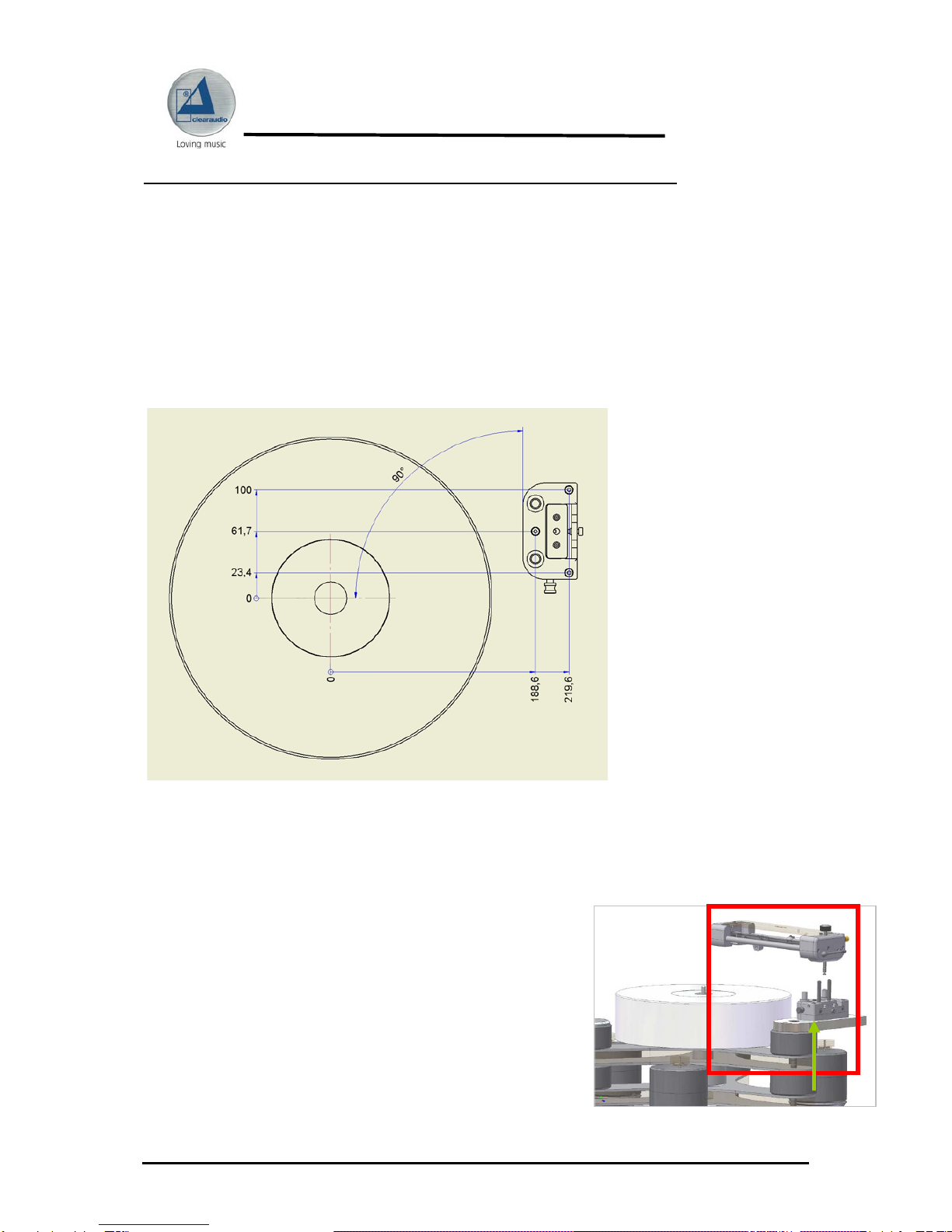

Pic.4: Drilling template

TT 3
User manual / Bedienungsanleitung
Seite / Page 7 clearaudio electronic GmbH 2012

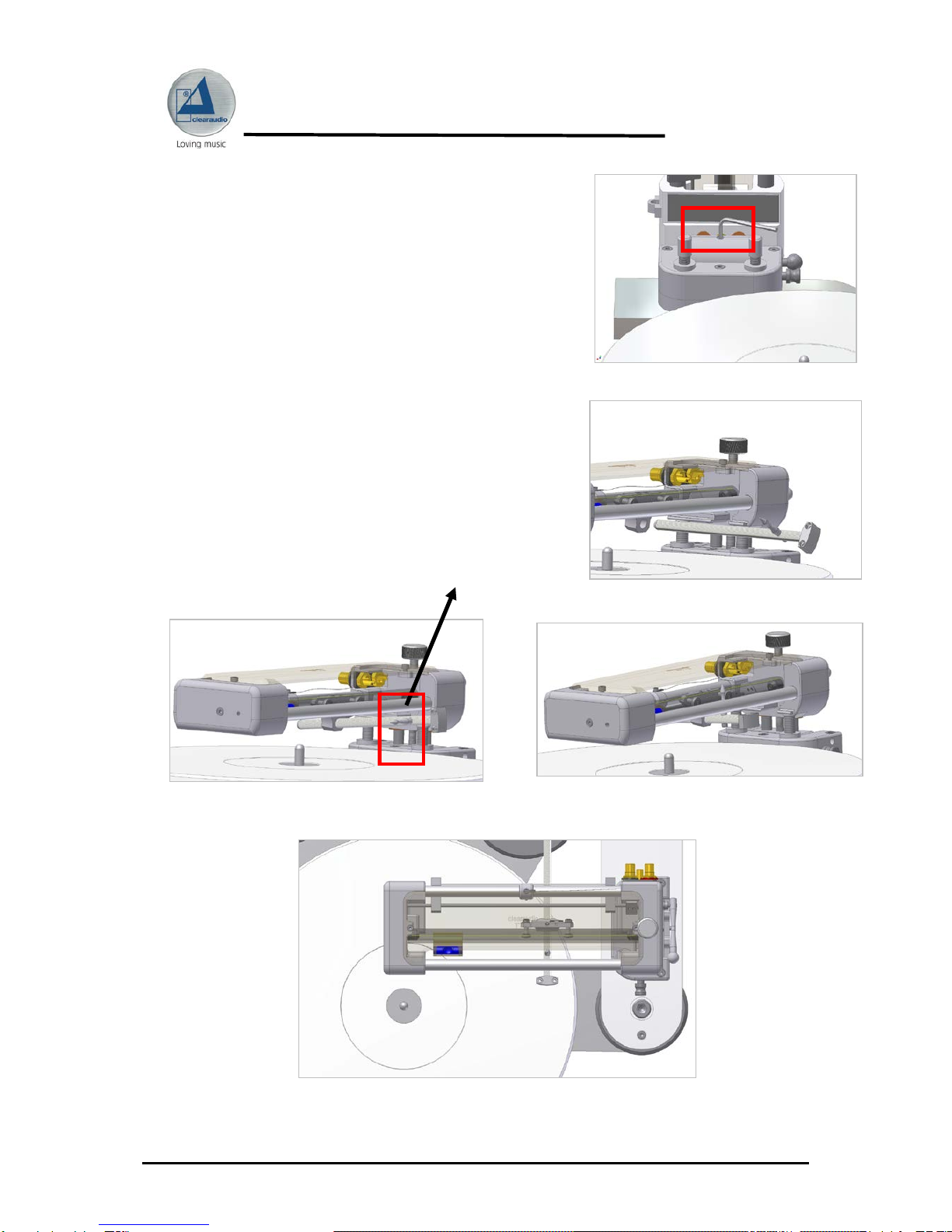

Pic.8: To seize the screw
Pic.10: Correct position of the headshell
Pic.9: Turning the headshell back
Pic.8: Turning the headshell
Tighten the screw of the tonearm base
as shown in picture 6.
For the next step please remove first all counterweights from
the headshell.
Slide the headshell through the proper drilling in the
carriage of the tonearm.
When sliding the headshell, turn the headshell
(as shown in pic. 8) so that the positioning shaft of the
headshell can pass the main rod of the tonearm.
After passing the first main rod, turn the headshell back (as
shown in pic. 9)
Positioning shaft
Pic.6: Tighten the VTA-assembly
Pic.7: Setting up the headshell

TT 3
User manual / Bedienungsanleitung
Seite / Page 8 clearaudio electronic GmbH 2012
Pic.11: Locking the headshell
To tighten the headshell please move the carriage to the right side of the tonearm.
Lock the headshell in the carriage from above through the small hole in the top of the cover
plate by using the hex key wrench (#1,5) (Pic. 11).
4. TT 3 adjustment
4.1 Adjustment of the cartridge
The now following adjustment requires an already mounted cartridge on the headshell.
Therefore please follow the instructions in the users manual of the cartridge manufacture.
Please do not remove the needle protection of the cartridge!
Connect the pins of the tonearm cable with the corresponding pins of the cartridge.
Please take care of the colour codes.
Red: right channel / R+
Green: right channel / R-
White: left channel / L+
Blue: left channel / L-
Adjust little pressure. The exact pressure will be adjusted later

TT 3
User manual / Bedienungsanleitung
Seite / Page 9 clearaudio electronic GmbH 2012
Pic.12: Setting up the counterweight(s)
Pic.13: Locking the counterweight(s)
Therefore take one or more counterweight(s) (depending on the weight of your cartridge)
and slide them onto the headshell as shown in picture 12. Adjust little stylus pressure, while
sliding the counterweight(s) in the direction of the cartridge.
Now lock the counterweight(s) by using the hex key wrench # 1,5.
It is easier, if the tonearm is in vertical position (as shown in picture 13).
4.2 VTA - adjustment
The following adjustment can be done with an old and used
record. This LP should be flat.
Instead of a record you can also use the delivered linear
tracking gauge.
Please unlock the screws on the side to change the height of
the tonearm. To achieve the right height of the cartridge you
can move the tonearm by turning the VTA screw on the top of
the tonearm
(shown in picture 14).

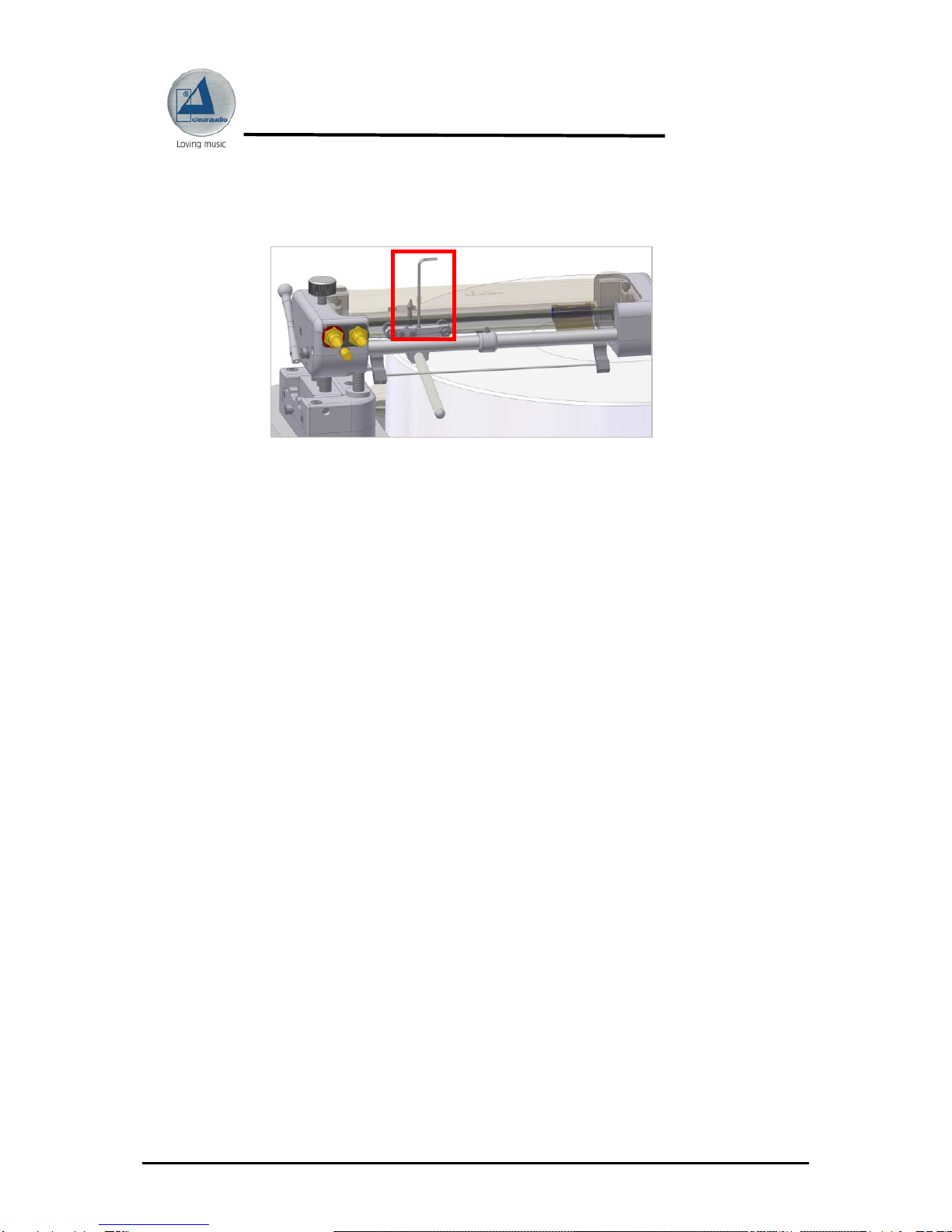

Pic.14: Height adjustment

TT 3
User manual / Bedienungsanleitung
Seite / Page 10 clearaudio electronic GmbH 2012

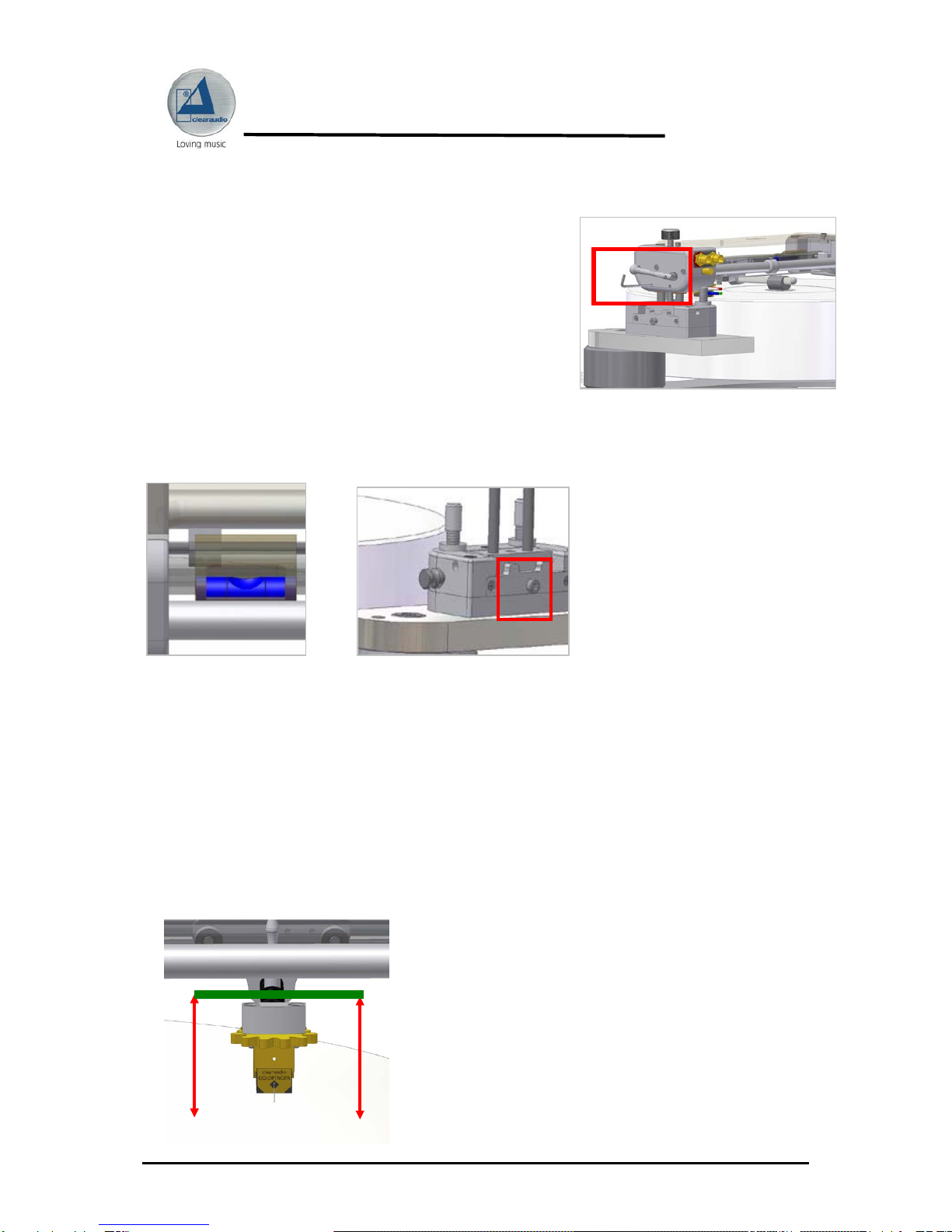

Pic.16 a: Bubble level
Pic.16 b: Adjustment of the tonearm`s tilt angle
Pic.15: Adjustment of the tonearm
The carbon headshell tube should be parallel to the surface of the record (without needle
protection and cartridge lifted down record!).
To ensure a stable function mode of the tonearm, please
tighten the screws on the side of the tonearm (allen
wrench wrench # 2; see pic. 15).
To
Please unlock the screws to change the height of the
tonearm
tonearm.
The tonearm angle can be adjusted with the screw in the tonearm base (see pic. 16 b). The
tonearm angle is correct adjusted, if the bubble level is centered.
Adjust the correct stylus pressure as instructed in the cartridge´s user manual.
To achieve the exact stylus pressure we recommend the use of the clearaudio digital stylus
pressure gauge “Weight Watcher” (Art.-#: AC 094; also available at www.analogshop.de).
4.3 Adjustment of the Azimuth (vertical needle-position in the groove).
Please be very careful by the following steps:
Lift your cartridge up (!)
Take a straight bar or rod (e.g. hex key wrench) which
can be placed on the top of the cartridge.
Place this piece on top of the headshell as shown in the
picture 17 and secure it with an piece of adhesive tape.
a
b
a = b !
Pic.17. Adjustment of the Azimuth

TT 3
User manual / Bedienungsanleitung
Seite / Page 11 clearaudio electronic GmbH 2012
Lift your cartridge down on the record or the linear gauge and make sure that the straight
bar or rod is parallel to the surface of the record or gauge. You will have to loosen the
screw in the carriage holding the headshell in order to change the horizontal position
(Azimuth) of the cartridge. Lock this screw again after your adjustments are finished.
The following step will ensure real linear tracking.
You will need the delivered clearaudio linear gauge for this adjustment.
Place the gauge over the spindle of the platter and turn it under the chassis of the tonearm.
Take special care on the cantilever of the cartridge!
Please remove the LP if used one before ! Place the cartridge down and position the
diamond on the black line of the gauge (see pic. 18 ; “red line”).
Do this step at the „beginning“ and also at the „end“ of the „record“ (imagine that there is
now one on your platter).
This adjustment is successful, if the diamond touches the black line in all positions.
To change the position of the diamond, please unlock the screw on the top of the carriage
with the hex key wrench No 2 and move the headshell forward or backward until the
diamond sits exact on the black line.
This adjustment is very important to ensure the real linear tracking ability of your
tonearm.
After this adjustment please check the azimuth of your cartridge again (see 4.3 / page: 9)
and adjust the recommend stylus pressure (see cartridge manufacturers user manual).
The clearaudio
TT 3 is now complete assembled and set up.

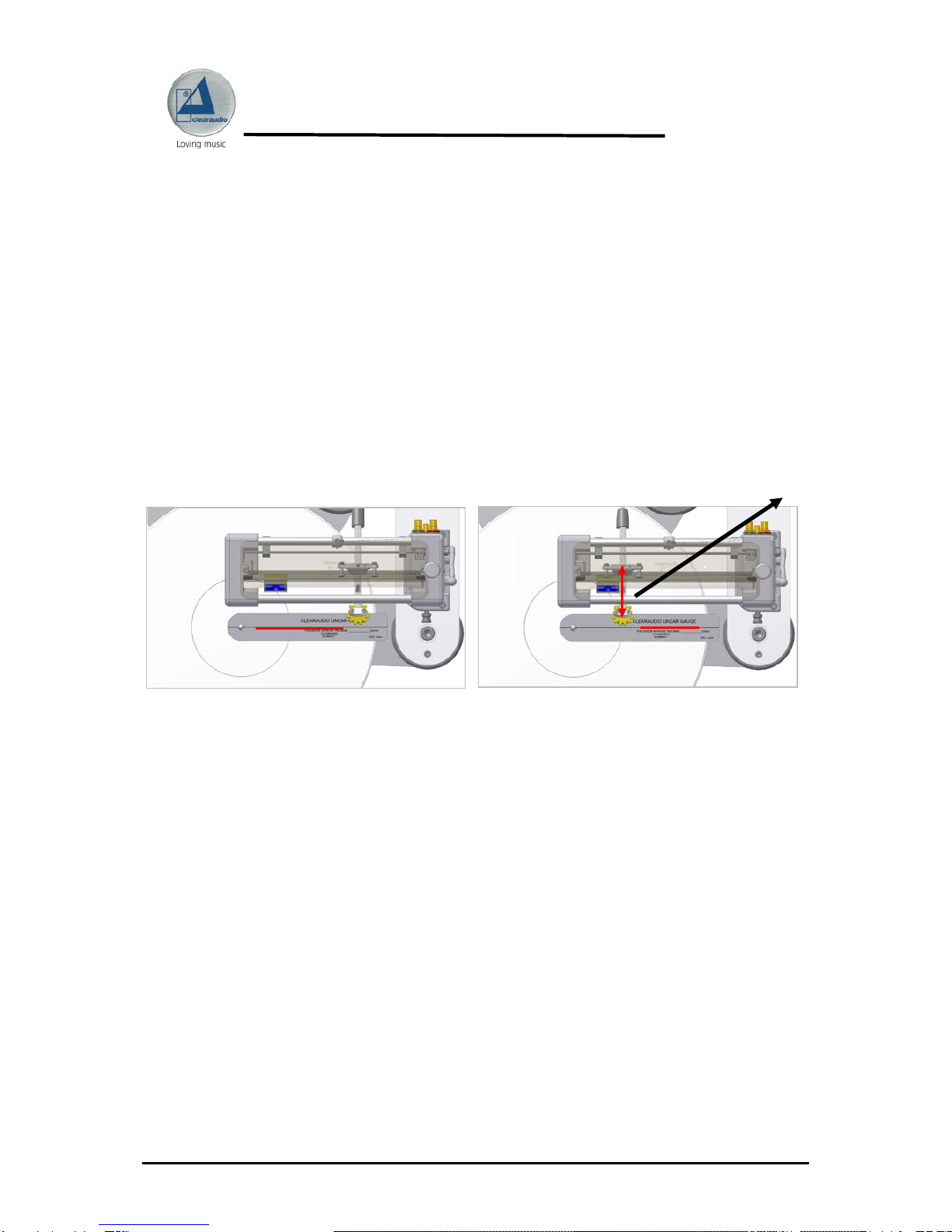

Pic.18: Adjustment of the linear tracking
Distance
between
diamond tip
and headshell
locking screw
is approx.
62 mm / 2,44
inch

TT 3
User manual / Bedienungsanleitung
Seite / Page 12 clearaudio electronic GmbH 2012
5. Special Instructions / Service
Please take the time to fill out the enclosed warranty card and return it to clearaudio or
your local distributor / dealer.
If you do not return this card within 14 days after purchase the guarantee will
only be for the law regulated guarantee time period.
During any transportation of the tonearm, always protect the carriage with a piece of e.g.
foam so that the carriage is not able to move during transportation.
Please use for sending the original packaging.
If there is any damage to any parts of the tonearm that could influence exact tracking,
please contact your local dealer, distributor or clearaudio.
Use only special acrylic cleaner, which is not alcohol based to clean the acrylic parts of the
tonearm. Otherwise you could damage the material (haircracks and spots on the
acrylic surface).
•Never put oil or any similar liquids on the glass tube or into the precision
bearings !
•Never move or readjust the screws in the carriage of the tonearm.
They are to be adjusted only by qualified dealers or at the clearaudio
factory.
•Keep your
TT 3 -
tonearm out of extreme temperature and extreme
moisture environments.
•The tonearm dust cover should be left on the arm during normal operation.
Always replace after making any adjustments or cleaning procedures.
clearaudio electronic GmbH,
Spardorfer Strasse. 150,
D-91054 Erlangen
Germany
Phone : [phone]
Phone : [phone]
[email protected]
www.analogshop.de
www.clearaudio.de

TT 3
User manual / Bedienungsanleitung
Seite / Page 13 clearaudio electronic GmbH 2012
6. Technical data
Construction
Resonance-optimized chassis, patented two-point -
tangential tracking
Drive
- Strictly mechanical
- Selected high precision ball bearings running in a
polished glass tube
Weight
Approx: 670 gram without base
base only approx. 235 gram
Dimensions (w x h x d) in inch:
Dimensions (w x h x d) in mm:
Approx: 10,3 inch x 2 inch x 4 inch
Approx: 260 mm x 50 mm x 100 mm
Warranty:
5 Years*(see chapter 5 / page 26)
* Only if the warranty card is filled out correctly and sent back to clearaudio within 14 days.
Clearaudio electronic is not responsible for typographical errors in descriptions. Technical
specifications subject to change or improvement without prior notice. Availability as long as stock
lasts. Copies and imprints- also only in extracts – require written conformation through clearaudio
electronic GmbH; Germany
clearaudio electronic GmbH 2012
Version: October 2012

TT 3
User manual / Bedienungsanleitung
Seite / Page 14 clearaudio electronic GmbH 2012
Sehr verehrte clearaudio – Kundin, sehr verehrter clearaudio - Kunde,
Wir gratulieren Ihnen! Sie haben sich für einen der besten Tonarme, den neuen clearaudio
TT 3 - Tangentialtonarm entschieden. Ein erstklassiges, in aufwändiger Handarbeit gefertigtes
Produkt der clearaudio electronic GmbH.
Mit dem clearaudio
TT 3 - Tangentialtonarm haben Sie die Möglichkeit, alle Fähigkeiten
Ihrer HiFi-Anlage in Verbindung mit einem adäquaten Tonabnehmersystem voll
auszuschöpfen!
Damit Sie die Wiedergabemöglichkeiten dieses einzigartigen Tangentialtonarms optimal
nutzen können, lesen Sie bitte diese Aufbau- und Bedienungsanleitung aufmerksam durch.
Sämtliche Hinweise dienen dazu, Ihnen viele Jahre ungetrübten Musikgenuss zu bereiten und
Fehlbedienungen zu verhindern.
Wir wünschen Ihnen viel Freude und Hörgenuss mit Ihrem neuen
clearaudio
TT 3 - Tangentialtonarm.
clearaudio electronic GmbH
CE-MARKIERUNG
URHEBERRECHT
Aufnahme und Wiedergabe jeglichen Tonmaterials kann die Zustimmung des Urhebers
erfordern. Beachten Sie dazu folgende Informationsschriften.
- Copyright Act 1956 (Urheberrechtsgesetz 1956)
- Dramatic and Musical Performers Act 1958 (Gesetz über dramatische und musikalische
Aufführungsrechte, 1958)
- Performers Protection Acts 1963 and 1972 (Künstlerschutzgesetze von 1963 und 1972)
- Jegliche nachfolgende, gesetzliche Verfügungen und Bestimmungen.
WARNUNGEN
Das Gerät nicht Regen oder Feuchtigkeit aussetzen.
Das Netzkabel nicht mit feuchten oder nassen Händen anfassen.
Es dürfen keine Gegenstände mit offener Flamme, wie etwa brennende Kerzen, auf dem
Gerät aufgestellt werden.

TT 3
User manual / Bedienungsanleitung
Seite / Page 15 clearaudio electronic GmbH 2012
Inhaltsverzeichnis
1. Lieferumfang 16
2. Befestigung der Tonarmbasis 17
3. Aufsetzen des TT 3 - Tonarms 18
4. TT 3 Einstellungen 20
5. Wartung und besondere Hinweise 24
6. Technische Daten 25
Garantiebedingungen 26

TT 3
User manual / Bedienungsanleitung
Seite / Page 16 clearaudio electronic GmbH 2012
1. Lieferumfang
Der clearaudio TT 3 - Tangentialtonarm verlässt unsere Fertigung in einer besonders
sicheren und dem Tonarm angepasste Verpackung, die einen sicheren Transport garantiert.
Bitte bewahren Sie diese Verpackung für den Fall eines Transports auf.
Bitte kontrollieren Sie den Lieferumfang Ihres neu erworbenen clearaudio
TT 3 -
Tangentialtonarms.
Achten Sie vor der Entnahme des clearaudio
TT 3 – Tonarms aus seiner Verpackung auf
das empfindliche Signalkabel des Tonarms, dass Sie mit größtmöglicher Vorsicht behandeln
sollten.
Wichtig: alle Gewinde sind Rechtsgewinde (metrisch) !
1.
Tonarm TT 3 ; komplett vormontiert
6.
4 Stk. Gegengewichte:
2,3 gr.; 2,6 gr.; 4,3 gr. , 8,0 gr.
2.
2 a.
Dural-Aluminium Präzisionsbasis zur
Aufnahme des Tonarmes;
Höhen-Zwischenstück
7.
Einstellschablone zur Justage des tangentialen
Spurfehlwinkels
3.
1x Inbusschlüssel (# 1,5)
1 x Inbusschlüssel (# 2)
1x Inbusschlüssel (# 2,5)
1x Inbusschlüssel (# 3)
8.
Keine Abbildung: 1 Paar weiße Handschuhe
4.
Präzisionsgefertigtes Silber - Carbon -
Headshell
9.
Keine Abbildung: Garantiekarte,
Bedienungsanleitung, clearaudio Quality
Certificate, Rücklieferschein
5.
Schrauben für Tonarmbasis:
- 3 x Inbusschrauben M4x25 (Tonarmbasis)
- 3 x Inbusschrauben M4x40
Schrauben für Tonabnehmer (keine Abb.):
- 2 x M2,5 x 12
- 2 x M2,5 x 14
Abb.1: Lieferumfang
1
2
5
6
7
2 a
3
4

TT 3
User manual / Bedienungsanleitung
Seite / Page 17 clearaudio electronic GmbH 2012
Tonarmbasis
Höhen-Zwischenstück
2. Befestigung der Tonarmbasis
Montage der Tonarmbasis auf einem clearaudio Laufwerk:
Befestigen Sie die Tonarmbasis auf dem sauberen Untergrund des Laufwerkchassis mit den
drei mitgelieferten Innensechskantschrauben (Siehe Abb. 2 unten) und dem passenden
Inbusschlüssel (Größe 3). Achten Sie auf passgenauen Sitz und planebene Montageflächen.
Bitten ziehen Sie alle drei Schrauben fest an (siehe Abbildung 3).
Abb.2: Befestigen der Tonarmbasis
Abb.3: Anziehen der Schrauben

TT 3
User manual / Bedienungsanleitung
Seite / Page 18 clearaudio electronic GmbH 2012
Montage der Tonarmbasis auf einem Laufwerk anderer Hersteller:
Um die Tonarmbasis auf dem Laufwerkchassis anbringen zu können, müssen erst die
Bohrungen zur Tonarmbasisbasisbefestigung angebracht werden. Die Maße zum Anzeichnen
der exakten Bohrlochabstände entnehmen Sie bitte der unten abgebildeten Bohrschablone
(siehe Abb. 4). Verwenden Sie für die Bohrungen einen 3,3mm HSS-Spiralbohrer.
Anschließend schneiden Sie in die Bohrungen mit einem Gewindeschneider jeweils M4-
Gewinde. Ist das Material des Laufwerkchassis nicht dazu geeignet, es mit Gewinden zu
versehen, verwenden Sie bitte einen 4,5mm HSS-Spiralbohrer, um die Bohrungen durch das
Material zu setzen. In diesem Fall können Sie die Tonarmbasis mit handelsüblichen
Schrauben in der entsprechenden Länge und den dazu passenden Muttern befestigen (V2A –
Inbus).
3. Aufsetzen des TT 3 Tonarms
Bitte entfernen Sie zuerst den Schaumstoff, der als Transportsicherung für den Tonarm
angebracht wurde.
Zum Aufsetzen des Tonarmes ist es einfacher, wenn die
beiden Trägerstäbe der Tonarmbasis vertikal stehen. Dazu
ziehen Sie die Arretierungsstiftverriegelung an der
Tonarmbasis heraus, um das Gelenk in die vertikale Position
zu bringen. Setzen Sie nun den Tonarm mit den
Führungsbohrungen auf die Trägerstäbe der Tonarmbasis
auf und schieben Sie den Tonarm so weit auf die
Trägerstäbe, bis der mittlere Gewindestab vollständig in der
Bohrung des Tonarmbasis versinkt.
Abb.5: Aufsetzen des Tonarms
Abb.4: Bohrschablone

TT 3
User manual / Bedienungsanleitung
Seite / Page 19 clearaudio electronic GmbH 2012
Abb.10: Korrekte Position des Headshells (Oben-Ansicht)
Abb.7: Einsetzen des Headshells
Ziehen Sie die Schrauben auf der Innenseite der
hochgeklappten Tonarmbasis fest (siehe Abbildung 6).
Bitte entfernen Sie für den nächsten Schritt alle Gegengewichte von ihrem Headshell.
Schieben Sie das Headshell durch die dafür vorgesehene
Durchgangsbohrung (siehe Abbildung 7).
Beim Durchschieben, drehen Sie das Headshell so (siehe
Abbildung 8), dass der Positionsstift die obere Tonarmstange
passiert.
Danach drehen Sie das Headshell wieder in die
Ausgangsposition (siehe Abbildung 9).
Abb. 6: Festschrauben der Basis
Abb.8: Position nach Einsetzen des Headshells
Abb.9: Position nach Einsetzen des Headshells
Positionsstift

TT 3
User manual / Bedienungsanleitung
Seite / Page 20 clearaudio electronic GmbH 2012
Abb.11: Befestigen des Headshells
Um das Headshell zu befestigen, schieben Sie dieses zurück in Richtung der Tonarmbasis.
Durch die kleine Öffnung in der Abdeckplatte können Sie mit dem Inbusschlüssel (Nummer
1,5) das Headshell festschrauben (siehe Abbildung 11).
4. TT 3 Einstellungen
4.1 Justage des Tonabnehmers
Die folgende Einstellung der Tonarmhöhe erfordert die Montage des Tonabnehmersystems
auf dem Headshell. Befolgen Sie hierzu die Anweisungen des Tonabnehmer - Herstellers.
Bitte belassen Sie den Nadelschutz auf Ihrem Tonabnehmersystem!
Verbinden Sie anschließend die Pins des Signalkabels mit den Kontakten des
Tonabnehmersystems. Beachten Sie dabei folgende Farbcodierung:
Rot: rechter Kanal / R+
Grün: rechter Kanal / R-
Weiß: linker Kanal / L+
Blau: linker Kanal / L-
Setzen Sie den Tonabnehmer durch Betätigen des Lifthebels an der Seite des Tonarms
vorsichtig auf die LP oder die Einstellschablone auf.
