Comet KM basic User manual

SERIE KM
EN • Hot Water High-Pressure Cleaners Instruction manual - Use and Maintenance
FR • Nettoyeurs Haute Hression à Eau Chaude Notice technique - Utilisation et Entretien
ES • Hidrolavadoras de Agua Caliente Manual de Instrucciones - Uso y Mantenimiento
CS • Elektrické vysokotlaké čističe bez ohřevu vody Návod k používání - používání a Údržba
DA • Højtryksrensere Til Varmt Vand Instruktionsmanual - Brug og Vedligeholdelse
DE • Heisswasser-Hochdruckreiniger Bedienungs- und Wartungsanleitung
EL • Υδροκαθαριστικο Μηχανημα Με Ζεστο Νερο Εγχειριδιο Οδηγιων - Χρησησ και Συντηρησησ
HU • Melegvizes Magasnyomású Tisztítógépek Használati kézikönyv - Használat és Karbantartás
NL • Heetwater-hogedrukreiniger Instructiehandleiding - Gebruik en Onderhoud
PL • Myjki Gorącowodne Instrukcja - Obsługi i Konserwacji
PT • Hidrolimpadoras de Água Quente Manual de Instruções - Uso e Manutenção
SK • Elektrické vodné čističe s ohrevom vody Návod na použitie - použitie a Údržba
SL • Visokotlačni Vodni Čistilec Priročnik z navodili - Uporaba in Vzdrževanje
FI • Kuumavesipainepesurit Ohjekirja - Käyttö ja Huolto
SV • Hetvattentvättar Bruks- och Underhållsanvisning
NO• Høytrykksspylere Med Varmt Vann Bruks- og Vedlikeholdsveiledning
RU • Гидроочистители Высокого Давления с Нагревом Воды Руководство - Эксплуатация И Обслуживание
IT • ATTENZIONE.Leggere le istruzioni prima di utilizzare la macchina.
EN • WARNING. Read the instructions before using the machine
FR • ATTENTION. Lire les instructions avant d’utiliser l’appareil
ES • ATENCIÓN. Leer atentamente las instrucciones antes de utilizar
la máquina.
CS • POZOR. Před použitím zařízení si přečtěte návod k použití.
DA • BEMÆRK. Læs instruktionerne, før maskinen anvendes.
DE • ACHTUNG. Vor der Verwendung der Maschine die Anweisungen
lesen.
EL • ΠΡΟΣΟΧΗ. Διαβάστε προσεχτικά τις οδηγίες πριν από την χρήση
της μηχανής.
HU • FIGYELEM. Olvassa el az utasításokat a gép használata előtt.
NL • LET OP. Voor het gebruik van de machine de aanwijzingen
aandachtig doorlezen.
PL • UWAGA. Przeczytać instrukcje przed użyciem maszyny.
PT • ATENÇÃO. Ler as instruções antes de utilizar a máquina.
SK • UPOZORNENIE. Pred použitím zariadenia si prečítajte návod na
použitie
SL • POZOR. Pred uporabo naprave preberite navodila.
FI • HUOMIO. Älä käytä laitetta, ennen kuin olet lukenut ohjeet.
SV • OBSERVERA.Läs instruktionerna innan maskinen används.
NO • OBS. Les instruksjonene før du bruker maskinen.
RU • ВНИМАНИЕ. Перед использованием оборудования
необходимо прочитать данные инструкции.
IT • IdropulItrIcI ElEttrIchE ad acqua calda
ManualE d’IstruzIonE - uso EManutEnzIonE
Italiano
English
Français
Español
Čeština
Dansk
Deutsch
Ελληνικά
Magyar
Nederlands
Polski
Português
Slovenčina
Slovenščina
Suomi
Svenska
Norsk
Русский
IT
CS
HU
SK
FR
DE
PL
FI
NO
EN
DA
NL
SL
ES
EL
PT
SV
RU

• Manuale d’Istruzione - Uso e Manutenzione
• Instruction manual - Use and Maintenance
• Notice technique - Utilisation et Entretien
• Manual de Instrucciones - Uso y Mantenimiento
• Návod k používání - používání a Údržba
• Instruktionsmanual - Brug og Vedligeholdelse
• Bedienungs- und Wartungsanleitung
• Εγχειριδιο Οδηγιων - Χρησησ και Συντηρησησ
• Használati kézikönyv - Használat és Karbantartás
• Instructiehandleiding - Gebruik en Onderhoud
• Instrukcja - Obsługi i Konserwacji
• Manual de Instruções - Uso e Manutenção
• Návod na použitie - použitie a Údržba
• Priročnik z navodili - Uporaba in Vzdrževanje
• Ohjekirja - Käyttö ja Huolto
• Bruks- och Underhållsanvisning
• Bruks- og Vedlikeholdsveiledning
• Руководство - Эксплуатация И Обслуживание
IT 10
EN 21
FR 32
ES 43
CS 54
DA 65
DE 75
EL 86
HU 97
NL 108
PL 119
PT 130
SK 141
SL 152
FI 163
SV 174
NO 185
RU 196
Italiano
English
Français
Español
Čeština
Dansk
Deutsch
Ελληνικά
Magyar
Nederlands
Polski
Português
Slovenčina
Slovenščina
Suomi
Svenska
Norsk
Русский
IT
CS
HU
SK
FR
DE
PL
FI
NO
EN
DA
NL
SL
ES
EL
PT
SV
RU
INDEX

1
10
16
5
17
4
39
13
37
6
33
38
2 3 204
7
3 2
59 7

2
28
11
4
9
32
13
8
18
51
19
60
61
62

3
BASIC
41
1
4 44
CLASSIC
41
1
4 44
4
42

5
EXTRA
41
1
448
4
42
45
46
47
44
49
3453 54 56
55
12
56
57
58
4

8
7
6
40 39M
2526 5017
52 21 30 31
36
35
43
29 2724
24
S22
23
52
S
22
23

10
1
2
A
C
E
D
2
1
B
35
12
43
15
14
36
a
b
30
9

10
IT
ATTENZIONE
ISTRUZIONI ORIGINALI
Leggere e tener presente quanto riportato nel
MANUALE D’ISTRUZIONE - AVVERTENZE DI SICUREZZA.
CARATTERISTICHE E DATI TECNICI
BASIC CLASSIC
3.10 5.12 3.11 5.13 5.15 8.15
COLLEGAMENTO ELETTRICO
Rete di alimentazione 230V
1~50 Hz 400V 3~50 Hz 230V 1~50 Hz 400V 3~50 Hz
Potenza assorbita (kW - HP) 3,0 - 4,1 5,0 - 6,8 3,0 - 4,1 4,8 - 6,5 7,0 - 9,5
Fusibile 16 A 16 A
COLLEGAMENTO IDRAULICO
Massima temperatura acqua di alimentazione (°C - °F) 60 - 140 60 - 140
Minima temperatura acqua di alimentazione (°C - °F) 5 - 41 5 - 41
Minima portata acqua di alimentazione (l/min - USgpm) 12 - 3,2 14 - 3,7 13 - 3,4 16 - 4,2 18 - 4,8
Massima pressione acqua di alimentazione (bar - psi) 8 - 116 8 - 116
Massima profondità di adescamento (m - ft) 1,5 - 4,9 0 - 0 (modelli con vaschetta acqua in ingresso)
1,5 - 4,9 (modelli senza vaschetta acqua in ingresso)
Vaschetta acqua in ingresso NO SI/NO
PRESTAZIONI
Portata massima (l/min - USgpm) 10 - 2,6 12 - 3,2 11 - 2,9 13 - 3,4 15 - 4,0
Portata nominale (l/min - USgpm) 8,5 - 2,2 10,5 - 2,8 10,5 - 2,8 12 - 3,2 14 - 3,7
Pressione massima (bar - psi) 140 - 2030 180 - 2610 120 - 1740 180 - 2610 160 - 2320 200 - 2900
Pressione nominale (bar - psi) 130 - 1885 170 - 2465 110 - 1595 170 - 2465 150 - 2175 190 - 2755
Massima temperatura uscita acqua (°C - °F) 110 - 230 110 - 230
Massima forza di reazione sull'idropistola (N) 21 30 24 36 38 45
Livello di pressione sonora - Incertezza (dB(A)) 78,7 - 0,7
(1)
84,9 - 0,7
(1)
Livello di potenza sonora (dB(A)) 93
(1)
92
(1)
Vibrazione mano-braccio operatore - Incertezza (m/s
2
)0,9 - 0,24
(1)
2,0 - 0,24
(1)
OLIO POMPA AGIP ROTRA MULTI THT
(2)
AGIP ROTRA MULTI THT
(2)
MASSA E DIMENSIONI
Lunghezza x larghezza x altezza (mm - in) 950 x 620 x 850 - 37,4 x 24,4 x 33,5 950 x 620 x 850 - 37,4 x 24,4 x 33,5
Massa (kg - lb) 115 - 254 120 - 265 125 - 276
Serbatoio gasolio (l - USgal) 18 - 4,8 18 - 4,8
Serbatoio detergente (l - USgal) 3,5 - 0,9 3,5 - 0,9
(1)
Misure eseguite in accordo ad EN 60335-2-79.
(2)
Si veda anche la tabella degli olii corrispondenti.
Caratteristiche e dati sono indicativi. Il Fabbricante si riserva il diritto di apportare alla macchina tutte le modiche ritenute opportune.

11
EXTRA
3.11 5.13 5.15 8.15
COLLEGAMENTO ELETTRICO
Rete di alimentazione 230V
1~50 Hz 400V 3~50 Hz
Potenza assorbita (kW - HP) 3,0 - 4,1 4,8 - 6,5 7,0 - 9,5
Fusibile 16 A
COLLEGAMENTO IDRAULICO
Massima temperatura acqua di alimentazione (°C - °F) 60 - 140
Minima temperatura acqua di alimentazione (°C - °F) 5 - 41
Minima portata acqua di alimentazione (l/min - USgpm) 13 - 3,4 16 - 4,2 18 - 4,8
Massima pressione acqua di alimentazione (bar - psi) 8 - 116
Massima profondità di adescamento (m - ft) 0 - 0
Vaschetta acqua in ingresso SI
PRESTAZIONI
Portata massima (l/min - USgpm) 11 - 2,9 13 - 3,4 15 - 4,0
Portata nominale (l/min - USgpm) 10,5 - 2,8 12 - 3,2 14 - 3,7
Pressione massima con temperatura di
uscita acqua no a 108 °C - 226 °F (bar - psi) 120 - 1740 180 - 2610 160 - 2320 200 - 2900
Pressione massima con temperatura di
uscita acqua no a 140 °C - 284 °F (bar - psi) 32 - 464
Pressione nominale con temperatura di
uscita acqua no a 108 °C - 226 °F (bar - psi) 110 - 1595 170 - 2465 150 - 2175 190 - 2755
Massima forza di reazione sull'idropistola (N) 24 36 38 45
Livello di pressione sonora - Incertezza (dB(A)) 84,9 - 0,7
(1)
Livello di potenza sonora (dB(A)) 92
(1)
Vibrazione mano-braccio operatore - Incertezza (m/s
2
)2,0 - 0,24
(1)
OLIO POMPA AGIP ROTRA MULTI THT
(2)
MASSA E DIMENSIONI
Lunghezza x larghezza x altezza (mm - in) 950 x 620 x 850 - 37,4 x 24,4 x 33,5
Massa (kg - lb) 120 - 265 125 - 276
Serbatoio gasolio (l - USgal) 18 - 4,8
Serbatoio detergente (l - USgal) 3,5 - 0,9
Serbatoio anticalcare (l - USgal) 2,5 - 0,66
(1)
Misure eseguite in accordo ad EN 60335-2-79.
(2)
Si veda anche la tabella degli olii corrispondenti.
Caratteristiche e dati sono indicativi. Il Fabbricante si riserva il diritto di apportare alla macchina tutte le modiche ritenute opportune.
Olii corrispondenti AGIP ROTRA MULTI THT:
U.T.T.O.
(Universal Tractor Trasmission Oil) API GL-4 John Deere J20A
Massey-Ferguson M-1135 Ford M2C - 86 B Esso Torque Fluid 62
Mobil Mobiluid 422 Ford M2C - 134 B/C Shell Donax TD
IT

12
IDENTIFICAZIONE DEI COMPONENTI

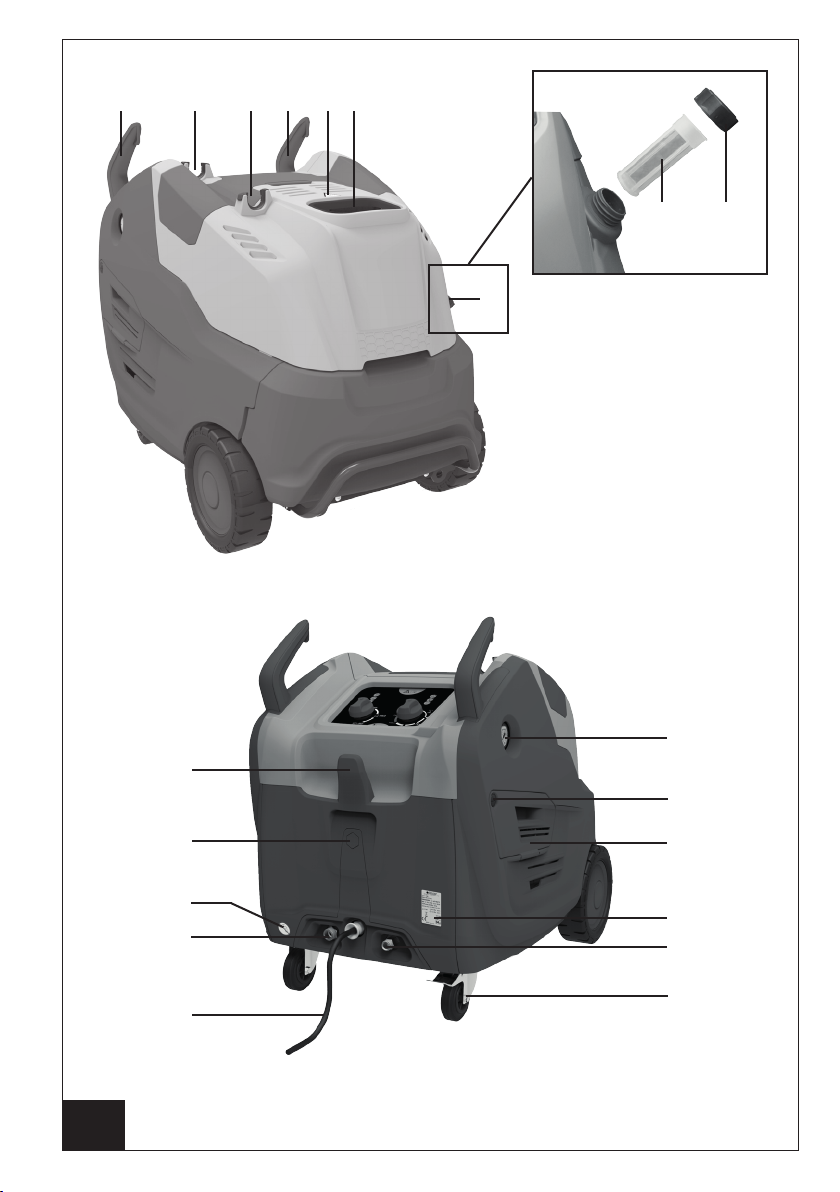

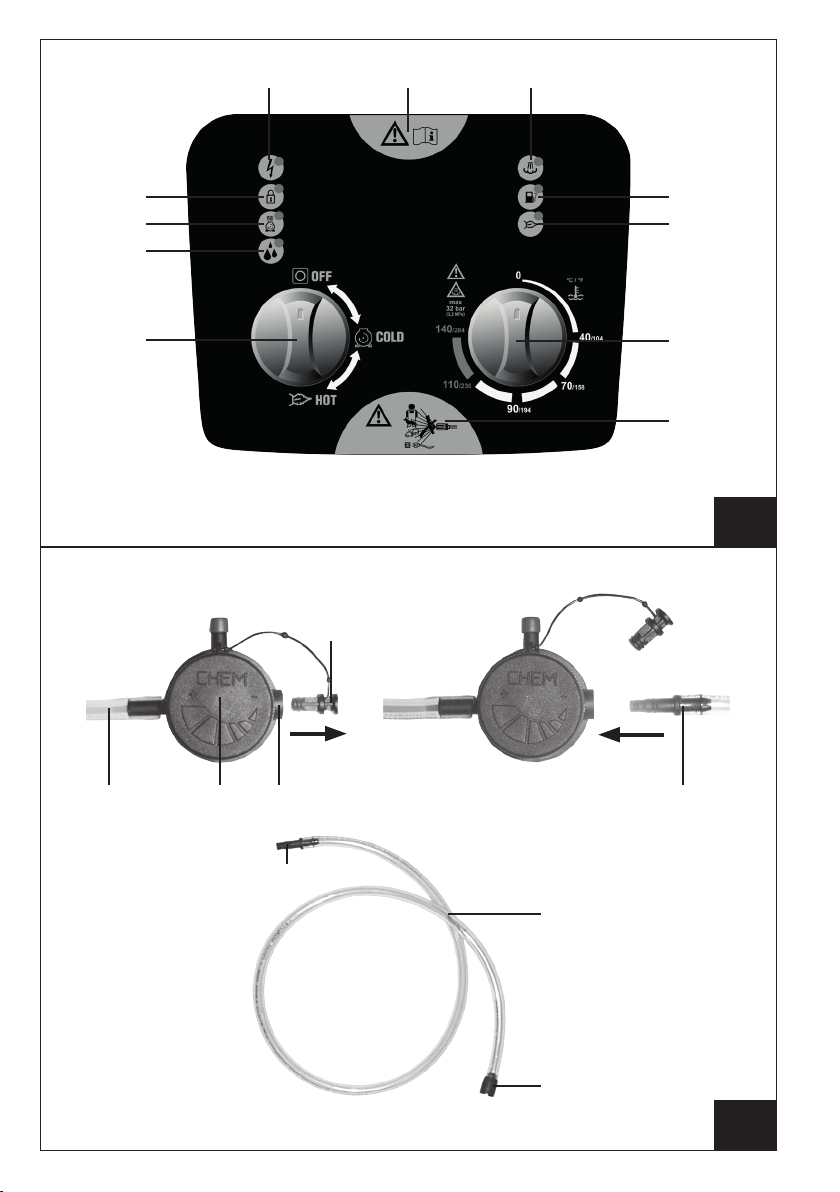

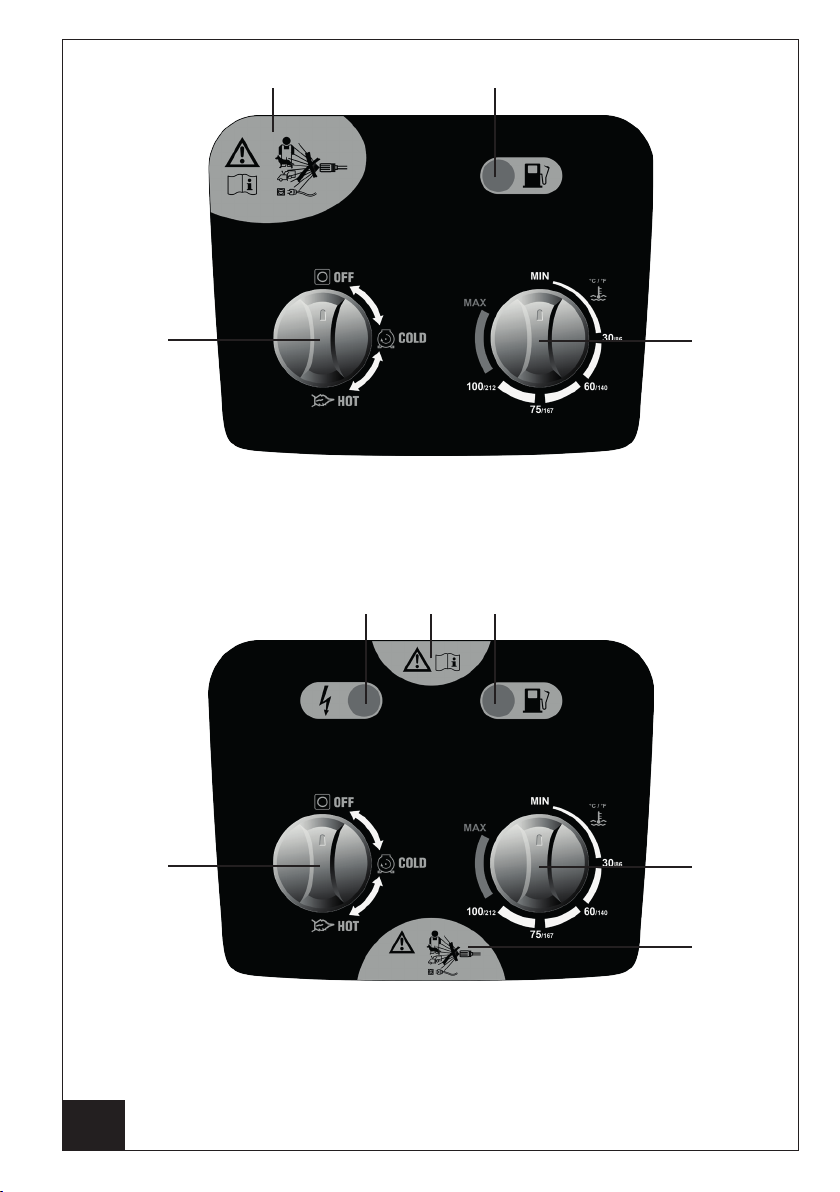

Fare riferimento alle gure da 1 a 9.
1. Interruttore generale
2. Manubrio
3. Supporto appoggialancia
4. Targhette di avvertenza. Informano sui rischi
residui e sui DPI da utilizzare
5. Targhetta di identicazione. Riporta il numero
di serie, il valore di potenza sonora garantita (in
accordo alla Direttiva 2000/14/CE) e le principali
caratteristiche tecniche
6. Cavo elettrico di alimentazione
7. Tappo serbatoio gasolio
8. Manopola regolazione pressione
9. Tappo serbatoio anticalcare
10. Sostegno cavo elettrico e tubo mandata
11. Tappo serbatoio detergente (modelli con
vaschetta)
12. Avvolgitubo (opzionale)
13. Indicatore di pressione
14. Pomello avvolgitubo (opzionale)
15. Manopola bloccaggio avvolgitubo (opzionale)
16. Raccordo uscita acqua
17. Raccordo ingresso acqua
18. Filtro ingresso acqua
19. Pompa
20. Camino
21. Tubo lancia (modelli senza vaschetta)
22. Leva idropistola
23. Fermo di sicurezza leva idropistola
24. Idropistola (modelli EXTRA)
25. Portagomma ingresso acqua
26. Guarnizione portagomma ingresso acqua
27. Testina portaugello (modelli con vaschetta)
28. Cofanoaccessoserbatoie puntodi sollevamento
29. Tubo lancia (modelli con vaschetta)
30. Testina portaugello (modelli senza vaschetta)
31. Spillo pulizia ugello
32. Punto di sollevamento
SIGNIFICATO DEI SIMBOLI GRAFICI UTILIZZATI
Posizione di “0” (spento) dell’interruttore generale (1).
Posizione di “1” (acceso) dell’interruttore generale (1), con abilitazione del
funzionamento ad acqua fredda dell’idropulitrice.
Posizione di “1” (acceso) dell’interruttore generale (1), con abilitazione del
funzionamento ad acqua calda dell’idropulitrice. Con pressioni inferiori a
32bar/464psi abilita anche il funzionamento a vapore (solo EXTRA).
DISPOSITIVI DI SICUREZZA
• Protettore amperometrico.
Dispositivo che arresta il funzionamento dell’idropulitrice in caso di sovrassorbimento di corrente elettrica.
33. Sportello di accesso a: filtro ingresso acqua,
regolazione pressione, astina livello olio pompa
34. Manopola regolazione detergente
35. Tubo alta pressione
36. Attacco rapido tubo alta pressione
37. Vite sportello di accesso a: ltro ingresso acqua,
regolazione pressione, astina livello olio pompa
38. Punto di ssaggio avvolgitubo opzionale
39. Ruota girevole
40. Freno ruota girevole
41. Manopola regolazione temperatura
42. Spia alimentazione elettrica
43. Raccordo tubo alta pressione
44. Spia livello gasolio basso
45. Spia Stop Generale
46. Spia intervento termico
47. Spia allarme microperdite
48. Spia Stop Vapore
49. Spia controllo bruciatore
50. Fascetta serraggio tubo aspirazione
51. Astina livello olio pompa
52. Idropistola (modelli BASIC e CLASSIC)
53. Tubo aspirazione detergente
54. Attacco aspirazione detergente da serbatoio
esterno
55. Tappo aspirazione detergente da serbatoio
esterno
56. Raccordo tubo aspirazione detergente da
serbatoio esterno
57. Tubo aspirazione detergente da serbatoio
esterno
58. Filtro tubo aspirazione detergente da serbatoio
esterno esterno
59. Filtro riempimento gasolio
60. Corpo ltro ingresso acqua
61. Cartuccia ltro ingresso acqua
62. Coppa ltro ingresso acqua

13
Modelli EXTRA: l’intervento è segnalato dall’accensione della spia (46); in tal caso occorre procedere
come segue:
- portare l’interruttore generale (1) in posizione “0” e staccare la spina dalla presa di corrente;
- premere la leva (22) dell’idropistola, in modo da scaricare la eventuale pressione residua;
- attendere 10÷15 minuti, in modo da far rareddare l’idropulitrice;
- vericare che siano rispettate le prescrizioni di allacciamento alla linea elettrica (si veda il
MANUALE
D’ISTRUZIONE  AVVERTENZE DI SICUREZZA
), con particolare riferimento alla prolunga impiegata;
- ricollegarelaspina e ripeterela proceduradiavviamento descrittain uno deiparagra
“FUNZIONAMENTO” .
ModelliBASICe CLASSIC: l’intervento non è segnalato da nessuna spia ed il riarmo è automatico; tuttavia,
anche in questo caso è indispensabile eseguire le operazioni descritte sopra per i modelli EXTRA.
• Valvola di sicurezza.
Valvola di massima pressione, opportunamente tarata, che scarica la sovrappressione in eccesso qualora
dovesse vericarsi una anomalia nel sistema di regolazione della pressione.
• Dispositivo sicurezza caldaia (solo CLASSIC ed EXTRA).
Dispositivo che arresta il funzionamento del bruciatore qualora nel circuito idraulico si formi un
surriscaldamento a seguito di una anomalia nel sistema di regolazione della temperatura.
• Controllo bruciatore (solo EXTRA).
Dispositivo che interrompe il funzionamento del bruciatore in caso di spegnimento della amma di
combustione.
• Valvola di limitazione/regolazione della pressione.
Valvola, opportunamente tarata dal Fabbricante, che permette di regolare la pressione di lavoro tramite
la manopola (8) e che consente al uido pompato di ritornare all’aspirazione della pompa, impedendo
l’insorgere di pressioni pericolose, quando si chiude l’idropistola o si cerca di impostare valori di pressione
al di sopra di quelli massimi consentiti.
• Sicurezza mancanza acqua.
Dispositivo che impedisce il funzionamento del bruciatore in caso di assenza di acqua.
• Dispositivo di bloccaggio della leva dell’idropistola.
Fermo di sicurezza (23) che consente di bloccare la leva (22) dell’idropistola (24) in posizione di chiusura,
prevenendone funzionamenti accidentali (Fig. 7, posizione S).
• Dispositivo limitazione pressione/temperatura (solo EXTRA).
Dispositivo che opera secondo quanto esposto nel paragrafo
“FUNZIONAMENTO A VAPORE”.
DOTAZIONE STANDARD
Accertarsi che nella confezione del prodotto acquistato siano contenuti i seguenti elementi:
• idropulitrice ad alta pressione;
• tubo di mandata ad alta pressione con attacco rapido;
• idropistola;
• tubo lancia;
• kit raccordo di aspirazione;
• tubo aspirazione detergente da serbatoio esterno;
• manuale d’istruzione - avvertenze di sicurezza;
• manuale d’istruzione - uso e manutenzione;
• dichiarazione di conformità;
• certicato di garanzia;
• libretto centri assistenza;
• spillo pulizia ugello.
In caso di problemi, rivolgersi al rivenditore o ad un centro di assistenza autorizzato.
ACCESSORI OPZIONALI
È possibile integrare la dotazione standard dell’idropulitrice con la seguente gamma di accessori:
• avvolgitubo;
• lancia sabbiante: ideata per levigare superci, eliminando ruggine, vernice, incrostazioni, ecc.;
• sonda spurgatubi: ideata per disotturare tubazioni e condutture;
• lancia ugello rotante: ideata per la rimozione di sporco ostinato;
IT

14
• lancia schiumogena: ideata per una più ecace distribuzione del detergente;
• lance ed ugelli di vari tipi;
• disconnettore idrico: progettato per il rispetto delle norme vigenti in materia di allacciamento alla rete
idrica dell’acqua potabile;
• idrospazzola rotante: ideata per una pulizia delicata, ma al tempo stesso ecace, di grandi superci,
come, ad esempio, le carrozzerie dei veicoli;
• convogliatore di fumi esausti dal camino.
INSTALLAZIONE  MONTAGGIO ACCESSORI
• Collegare il raccordo ad attacco rapido (36) del tubo (35) al raccordo di uscita acqua (16) e serrare la ghiera
a fondo a mano.
OPERAZIONE B di Fig. 10.
• Avvitare il raccordo (43) del tubo alta pressione al letto dell’idropistola (24) e serrare a fondo con due
chiavi sse da 22 mm (non in dotazione).
OPERAZIONE A di Fig. 10
• Inserire la guarnizione (26) nelportagomma ingresso acqua(25) ed avvitarloal raccordo(17).
OPERAZIONEC
di Fig. 10.
FUNZIONAMENTO  ATTIVITÀ PRELIMINARI
• Portare l’idropulitrice nella postazione di lavoro, movimentandola sfruttando il manubrio (2).
• Azionare il freno (40) della ruota girevole (39).
• Srotolare completamente il tubo alta pressione (35).
• Sfruttando la fascetta a collare (50), ssare al portagomma ingresso acqua (25) un tubo di alimentazione
avente diametro interno di 19 mm/0,75 in.
OPERAZIONE C di Fig. 10.
• Collegare il tubo di alimentazione acqua ad un rubinetto.
• Aprire il rubinetto di alimentazione acqua (in caso di collegamento alla rete idrica dell’acqua potabile è
obbligatorio utilizzare un disconnettore idrico: per il suo utilizzo riferirsi al relativo manuale d’istruzione),
vericando che non vi siano gocciolamenti (oppure introdurre il tubo di aspirazione in un serbatoio di
pescaggio).
NOTA: il funzionamento da serbatoio di pescaggio non è possibile coi modelli dotati di vaschetta.
• Vericare che la manopola regolazione detergente (34) sia completamente chiusa.
• Riempire con anticalcare (od acqua, se si è sprovvisti di anticalcare) il relativo serbatoio (si veda anche il
paragrafo
“FUNZIONAMENTO CON ANTICALCARE” ) (solo modelli con vaschetta).
• Vericare che l’interruttore generale (1) sia in posizione “0” e collegare la spina.
OPERAZIONE D di Fig.10.
• Portare l’interruttore generale (1), in posizione . Sul quadro di comando si illumina la spia (42) (solo
CLASSIC ed EXTRA).
NOTA (solo CLASSIC): se la spia (42) lampeggia, significa che occorre rivolgersi ad un
TECNICO
SPECIALIZZATO
per far invertire il collegamento di due fasi nella spina dell’idropulitrice o nella presa a
cui è collegata.
• Premere la leva (22) dell’idropistola ed attendere che fuoriesca un getto d’acqua continuo.
• Portare l’interruttore generale (1) in posizione “0”e collegare all’idropistola (24) o (52) il tubo lancia (21)
o (29), serrando a fondo.
OPERAZIONE E di Fig. 10.
FUNZIONAMENTO STANDARD AD ACQUA FREDDA AD ALTA PRESSIONE
• Vericare che la testina portaugello (30) non sia in posizione erogazione detergente (si veda anche il
paragrafo
“FUNZIONAMENTO CON DETERGENTE” ) (solo modelli senza vaschetta).
• Riavviare l’idropulitrice portando in posizione l’interruttore generale (1).
• Premere la leva (22) dell’idropistola, vericando che lo spruzzo dell’ugello sia uniforme e che non vi siano
gocciolamenti.
• Regolare, se necessario, la pressione agendo sulla manopola (8). Ruotare in senso orario per aumentare
la pressione, in senso antiorario per diminuirla.
• Il valore della pressione è visibile sull’indicatore di pressione (13).
NOTA: se il livello di gasolio nel serbatoio è al di sotto del minimo, la spia (44) rimane accesa anche nel
funzionamento ad acqua fredda.

15
FUNZIONAMENTO STANDARD AD ACQUA CALDA AD ALTA PRESSIONE
• Vericare che la testina portaugello (30) non sia in posizione erogazione detergente (si veda anche il
paragrafo
“FUNZIONAMENTO CON DETERGENTE” ) (solo modelli senza vaschetta).
• Svitare il tappo (7) e facendo attenzione a non fare tracimare il liquido (si consiglia di utilizzare un imbuto
destinato solo a questo scopo), riempire il serbatoio (capacità massima 18 l/4,8 USgal) con gasolio per
autotrazione; riavvitare il tappo.
• Riavviare l’idropulitrice portando in posizione l’interruttore generale (1).
• Ruotare la manopola di regolazione temperatura (41) in modo da selezionare la temperatura desiderata.
• Premere la leva (22) dell’idropistola, vericando che lo spruzzo dell’ugello sia uniforme e che non vi siano
gocciolamenti.
• Regolare, se necessario, la pressione agendo sulla manopola (8). Ruotare in senso orario per aumentare
la pressione, in senso antiorario per diminuirla.
• Il valore della pressione è visibile sull’indicatore di pressione (13).
• In caso di insucienza di gasolio il bruciatore si arresta e si accende la spia (44).
• Il bruciatore entra in funzione dopo che sono trascorsi circa tre secondi dall’apertura dell’idropistola ed
interrompe il suo funzionamento quando si chiude l’idropistola o quando è stata raggiunta latemperatura
impostata.
• In caso di spegnimento della amma il bruciatore si arresta e si accende la spia (49) (solo EXTRA).
• Se si vuole passare dal funzionamento ad acqua calda a quello ad acqua fredda, portare l’interruttore
generale (1) in posizione .
FUNZIONAMENTO A VAPORE
PRESSIONE MASSIMA 32 bar  464 psi) SOLO EXTRA
Le idropulitrici della serie EXTRA sono state progettate per essere conformi alla categoria II della Direttiva
97/23/CE relativa alle attrezzature a pressione (PED). Il rispetto di questo requisito si realizza grazie ad uno
speciale dispositivo elettronico, in grado di vericare costantemente:
• che per temperature superiori a 110 °C/230 °F, la pressione impostata sia al di sotto di 32 bar/464 psi;
• che per pressioni superiori a 32 bar/464 psi, la temperatura impostata non sia superiore a 110 °C/230 °F.
Il superamento dei predetti limiti comporta l’arresto del funzionamento del bruciatore e l’accensione
della spia (48).
Il funzionamento a vapore può riprendere solo se la pressione viene abbassata al di sotto di 32 bar/464 psi.
• Riavviare l’idropulitrice portando in posizione l’interruttore generale (1) ed abbassare la pressione
al di sotto di 32 bar/464 psi, ruotando la manopola (8) in senso antiorario.
• Ruotare la manopola di regolazione temperatura (41) in modo da selezionare la temperatura desiderata
nel campo 110 °C/230 °F - 140 °C/284 °F.
• Premere la leva (22) dell’idropistola, per far fuoriuscire il vapore.
• Se durante il funzionamento il bruciatore si arresta e si accende la spia (48), ruotare in senso antiorario la
manopola (8) per riportare la pressione al di sotto di 32 bar/464 psi.
• Il valore della pressione è visibile sull’indicatore di pressione (13).
• In caso di insucienza di gasolio il bruciatore si arresta e si accende la spia (44).
• Il bruciatore entra in funzione dopo che sono trascorsi circa tre secondi dall’apertura dell’idropistola ed
interrompe il suo funzionamento quando si chiude l’idropistola o quando è stata raggiunta latemperatura
impostata.
• In caso di spegnimento della amma il bruciatore si arresta e si accende la spia (49).
FUNZIONAMENTO CON DETERGENTE
I detergenti raccomandati dal Fabbricante, sono biodegradabili oltre il 90 %.
Per le modalità di impiego, riferirsi a quanto riportato sull’etichetta della confezione di detergente.
• Portare l’interruttore generale (1) in posizione “0”.
• Aspirazione dal serbatoio dell’idropulitrice: estrarre il tappo (11) e facendo attenzione a non fare
IT

16
tracimare il liquido (si consiglia di utilizzare un imbuto destinato solo a questo scopo), riempire il serbatoio
(capacità massima 3,5 l/0,9 USgal), seguendo le raccomandazioni relative al dosaggio riportate sulla
confezione di detergente; riposizionare il tappo.
• Aspirazione da serbatoio esterno: slare il tappo (55) ed introdurre nell’attacco (54) il raccordo (56) del
tubo aspirazione detergente da serbatoio esterno (57) (si veda anche la Fig. 5); introdurre il tubo (57) nel
serbatoio esterno contenente il detergente nella diluizione desiderata.
• Ruotare la manopola regolazione detergente (34) in senso orario.
• Modelli con vaschetta: riavviare l’idropulitrice, portando l’interruttore generale (1) in posizione o
ed azionare la leva (22) dell’idropistola per iniziare l’erogazione del detergente (in questi modelli,
infatti, l’erogazione del detergente avviene in alta pressione).
• Modelli senza vaschetta: agire sulla testina portaugello (30) come in Fig. 9-a e riavviare l’idropulitrice,
portando l’interruttore generale (1) in posizione o , quindi azionare la leva (22): l’aspirazione
e la miscelazione avvengono automaticamente al passaggio dell’acqua. Per ripristinare il funzionamento
ad alta pressione, arrestare l’idropulitrice, portando l’interruttore generale (1) in posizione “0” ed agire
sulla testina (30) come in Fig. 9-b (in questi modelli, infatti, l’erogazione del detergente avviene in bassa
pressione).
• Ruotare la manopola (34) no ad ottenere l’erogazione del quantitativo di prodotto voluto. A ne utilizzo,
ruotare completamente in senso antiorario la manopola (34) e nel caso di aspirazione da serbatoio esterno,
estrarre il raccordo (56) dall’attacco (54) e riposizionare il tappo (55).
FUNZIONAMENTO CON ANTICALCARE SOLO MODELLI CON VASCHETTA
I modelli BASIC e CLASSIC senza vaschetta non comprendono nella dotazione di serie un dispositivo
anticalcare. E’ disponibile, opzionalmente, solo un dispositivo anticalcare ad accelerazione ionica, da
installare all’aspirazione ed esente da manutenzione.
Imodelli CLASSIC convaschetta ed EXTRA, invece, sonodotati diserie di unecace dispositivo anticalcare
che ne previene la formazione a seguito del funzionamento a caldo.
• Portare l’interruttore generale (1) in posizione “0”, estrarre il tappo (9) e facendo attenzione a non fare
tracimare il liquido (si consiglia di utilizzare un imbuto destinato solo a questo scopo), riempire il serbatoio
(capacità massima 2,5 l/0,66 US gal); riposizionare il tappo e controllarne periodicamente il livello.
Utilizzare esclusivamente prodotti anticalcare raccomandati dal Fabbricante.
INTERRUZIONE DEL FUNZIONAMENTO  TOTAL STOP
• Rilasciando la leva (22) dell’idropistola, si interrompe l’erogazione del getto ad alta pressione e l’idropulitrice
passa al funzionamento in by-pass e se permane in questa condizione, si arresta automaticamente dopo
circa 13 secondi (Total Stop).
• L’idropulitrice riprende a funzionare regolarmente alla successiva pressione della leva dell’idropistola.
ATTENZIONE
• Qualora si debba interrompere l’erogazione del getto ad alta pressione ed appoggiare l’idropistola, occorre
inserire il fermo di sicurezza (23). Operazione S di Fig. 7.
INTERRUZIONE DEL FUNZIONAMENTO  STOP GENERALE SOLO EXTRA
• Se l’idropulitrice rimane in Total Stop per più di 15 minuti, l’idropulitrice si spegne completamente e si
accende la spia (45). Per riprendere il lavoro portare l’interruttore generale (1) in posizione “0”, attendere
alcuni secondi e ripetere la procedura di avviamento descritta in uno dei paragra
“FUNZIONAMENTO” .
ARRESTO
• Far funzionare l’idropulitrice per un paio di minuti ad acqua fredda.
• Chiudere completamente il rubinetto di alimentazione dell’acqua (oppure estrarre il tubo di aspirazione

17
dal serbatoio di pescaggio).
• Svuotare dall’acqua l’idropulitrice facendola funzionare per alcuni secondi con la leva (22) dell’idropistola
premuta.
• Portare l’interruttore generale (1) in posizione “0”.
• Togliere la spina di alimentazione dalla presa di corrente.
• Eliminare l’eventuale pressione residua rimasta nel tubo alta pressione (35), tenendo premuta per alcuni
secondi la leva (22) dell’idropistola.
• Attendere che l’idropulitrice si sia rareddata.
MESSA A RIPOSO
• Riavvolgere il tubo alta pressione (35) con cura, evitando piegature; nella versione senza avvolgitubo,
appenderlo al sostegno (10).
• Riavvolgere con cura il cavo di alimentazione (6) ed appenderlo al sostegno (10).
• Riporre con cura l’idropulitrice in un luogo asciutto e pulito, facendo attenzione a non danneggiare il
cavo di alimentazione ed il tubo alta pressione.
MANUTENZIONE ORDINARIA
Eseguire le operazioni descritte nel paragrafo “ARRESTO” , attenendosi alla tabella seguente.
INTERVALLO DI
MANUTENZIONE INTERVENTO
Ad ogni uso • Controllo cavo di alimentazione, tubo alta pressione, raccordi, idropistola, tubo
lancia.
Qualora uno o più particolari risultassero danneggiati, non utilizzare
assolutamente l’idropulitrice e rivolgersi ad un TECNICO SPECIALIZZATO .
Settimanalmente • Verica ed eventuale pulizia ltro ingresso acqua (18).
Sfruttando una moneta (Fig. 1 e 2), ruotare in senso antiorario la vite (37) ed
abbassare lo sportello (33).
Svitare la coppa (62) ed estrarre la cartuccia ltrante (61).
Per la pulizia, in genere è suciente passare la cartuccia ltrante sotto un getto
d’acqua corrente, o soarla con aria compressa. Nei casi più dicili, usare un
prodotto anticalcare o sostituirla, rivolgendosi per l’acquisto del ricambio ad
un
TECNICO SPECIALIZZATO .
Rimontare il ltro e riposizionare lo sportello, operando inversamente a quanto
sopra esposto.
Mensilmente • Pulizia ugello.
Per la pulizia, in genere è suciente passare dentro il foro dell’ugello lo
spillo(31) in dotazione. Qualora non si ottengano risultati apprezzabili,
sostituirlo, rivolgendosi per l'acquisto del ricambio ad un
TECNICO
SPECIALIZZATO
. L'ugello è sostituibile sfruttando una chiave da 14 mm/0,55
in (non in dotazione).
• Pulizia ltro aspirazione detergente (58).
Per la pulizia, in genere è suciente passare il ltro sotto un getto d’acqua
corrente, o soarlo con aria compressa. Nei casi più dicili, usare un prodotto
anticalcare o sostituirlo, rivolgendosi per l’acquisto del ricambio ad un TECNICO
SPECIALIZZATO
.
• Verica livello olio pompa.
Sfruttare l’astina di livello (51) (Fig. 2). Se sono necessari rabbocchi, rivolgersi
ad un TECNICO SPECIALIZZATO .
• Pulizia ltro riempimento gasolio (59).
Svitare il tappo serbatoio gasolio (7) per accedere al ltro riempimento.
Estrarre il ltro e rimuovere eventuali impurità. Nei casi più dicili sostituirlo,
rivolgendosi per l’acquisto del ricambio ad un TECNICO SPECIALIZZATO .
IT

18
MANUTENZIONE STRAORDINARIA
La manutenzione straordinaria deve essere eettuata esclusivamente da un TECNICO SPECIALIZZATO ,
attenendosi alla tabella seguente (dati indicativi):
INTERVALLO DI
MANUTENZIONE INTERVENTO
Ogni 200 ore • Controllo circuito idraulico (acqua)
pompa.
• Controllo ssaggio pompa.
• Regolazione elettrodi.
• Pulizia ugello gasolio.
• Controllo/sostituzione ltro gasolio.
• Controllo sostituzione ltro acqua.
Ogni 500 ore • Sostituzione olio pompa.
• Sostituzione elettrodi.
• Sostituzione ugello gasolio.
• Controllo valvole aspirazione/
mandata pompa.
• Controllo serraggio viti pompa.
• Controllo valvola di regolazione
pompa.
• Pulizia caldaia.
• Disincrostazione serpentina (solo
BASICe CLASSIC senza vaschetta).
• Verica dei dispositivi di sicurezza.
INCONVENIENTI, CAUSE E RIMEDI
INCONVENIENTI CAUSE RIMEDI
Portando l’interruttore
(1) in posizione o ,
l’idropulitrice non si avvia
e la spia (42) è spenta.
Intervento dispositivo di protezione
dell’impianto a cui è collegata
l’idropulitrice (fusibile, interruttore
dierenziale ecc.).
Ripristinareil dispositivodi protezione.
IN CASO DI NUOVO INTERVENTO
NON UTILIZZARE L’IDROPULITRICE
E RIVOLGERSI AD UN TECNICO
SPECIALIZZATO.
Spina non inserita correttamente. Scollegare la spina e ricollegarla
correttamente.
L’idropulitrice vibra molto
ed è rumorosa. Filtro ingresso acqua (18) sporco. Attenersi a quanto riportato nel paragrafo
“MANUTENZIONE
ORDINARIA”.
Aspirazione d’aria. Controllare l’integrità del circuito
d’aspirazione.
Alimentazione idrica insuciente o
eccessiva profondità di adescamento. Verificare che il rubinetto sia completamente aperto e che la
portata della rete idrica o la profondità
di adescamento siano conformi
a quanto riportato nel paragrafo
“CARATTERISTICHE E DATI TECNICI”.
Manopola regolazione detergente
(34) in posizione di aperto e serbatoio
vuoto o tappo (55) mal posizionato
(solo modelli con vaschetta).
Rabboccare detergente o portare la
manopola regolazione detergente
in posizione di chiuso, ruotandola
in senso antiorario o posizionare
correttamente il tappo.
(continua a pagina seguente)

19
INCONVENIENTI CAUSE RIMEDI
L'idropulitrice non
raggiunge la massima
pressione.
Valvola di regolazione impostata per
un valore inferiore a quello massimo. Ruotare in senso orario la manopola(8).
Testina portaugello (30) in bassa
pressione (Fig. 9 - Posizione a) (solo
modelli senza vaschetta).
Operare come in Fig. 9 - Posizione b.
Ugello usurato. Sostituire l’ugello secondo
quanto riportato nel paragrafo
“MANUTENZIONE ORDINARIA”.
Alimentazione idrica insuciente o
eccessiva profondità di adescamento. Verificare che il rubinetto sia completamente aperto e che la
portata della rete idrica o la profondità
di adescamento siano conformi
a quanto riportato nel paragrafo
“CARATTERISTICHE E DATI TECNICI”.
Funzionamento anomalo del
disconnettore idrico. Riferirsi al relativo manuale.
Scarsa aspirazione
detergente. Testina portaugello (30) in alta pressione (Fig. 9 - Posizione b) (solo
modelli senza vaschetta).
Operare come in Fig. 9 - Posizione a.
Manopola regolazione detergente
(34) aperta in modo insuciente. Ruotare la manopola in senso orario.
Dopo l’utilizzo con un serbatoio
esterno, il tappo (55) è stato mal
riposizionato.
Reinserire correttamente il tappo.
Filtro aspirazione detergente (58)
otturato. Attenersi a quanto riportato nel paragrafo
“MANUTENZIONE
ORDINARIA”
.
Detergente troppo viscoso. Utilizzare un detergente
raccomandato dal Fabbricante,
attenendosi alle diluizioni riportate
sulla targhetta.
Dall’ugello nonesce acqua
o la portata è scarsa. Manca l’acqua. Vericare che il rubinetto della rete idrica sia completamente aperto o che
il tubo di aspirazione possa adescare.
Eccessiva profondità d’aspirazione. Verificare che la profondità di
adescamento sia conforme a
quanto riportato nel paragrafo
“CARATTERISTICHE E DATI TECNICI”.
Ugello acqua otturato. Pulire e/o sostituire l’ugello secondo
quanto riportato nel paragrafo
“MANUTENZIONE ORDINARIA”.
Funzionamento anomalo del
disconnettore idrico. Riferirsi al relativo manuale.
Tralamenti d’acqua sotto
l’idropulitrice. Intervento valvola di sicurezza.
IN CASO DI PERSISTENZA
DELL'INTERVENTO NON UTILIZZARE
L’IDROPULITRICE E RIVOLGERSI AD UN
TECNICO SPECIALIZZATO.
L’idropulitrice si arresta
durante il funzionamento
e la spia (42) è spenta.
Intervento dispositivo di protezione
dell’impianto a cui è collegata
l’idropulitrice (fusibile, interruttore
dierenziale ecc.).
Ripristinareil dispositivodi protezione.
IN CASO DI NUOVO INTERVENTO
NON UTILIZZARE L’IDROPULITRICE
E RIVOLGERSI AD UN
TECNICO
SPECIALIZZATO.
(continua a pagina seguente)
IT

20
INCONVENIENTI CAUSE RIMEDI
L’idropulitrice si arresta
durante il funzionamento
(con la spia (46) accesa
solo su EXTRA).
Intervento dispositivo di protezione
amperometrico. Attenersi a quanto riportato nel paragrafo “DISPOSITIVIDISICUREZZA” .
L’idropulitrice si riavvia
spontaneamente dalla
condizione di Total Stop.
Perdite e/o gocciolamenti nel circuito
di mandata. Controllare l’integrità del circuito di mandata.
Ruotando l’interruttore
generale (1) il motore
ronza, ma non parte.
Impianto elettrico e/o prolunga non
adeguati. Vericare il rispetto delle prescrizioni di allacciamento alla linea elettrica
(si veda il
MANUALE D'ISTRUZIONE
AVVERTENZE DI SICUREZZA
), con
particolare riferimento alla prolunga
impiegata.
L’idropulitrice non eroga
acqua calda. Gasolio insufficiente nel serbatoio (spia (44) accesa). Aggiungere gasolio.
Filtro gasolio intasato. Attenersi a quanto riportato nel
paragrafo
“MANUTENZIONE
STRAORDINARIA”
.
Intervento termostato sicurezza
caldaia. Far raffreddare l’idropulitrice per alcuni minuti, in modo da consentire
il ripristino del dispositivo.
IN CASO DI NUOVO INTERVENTO
NON UTILIZZARE L’IDROPULITRICE
E RIVOLGERSI AD UN TECNICO
SPECIALIZZATO.
Intervento dispositivo controllo
bruciatore (spia (49) accesa) (solo
EXTRA).
Portare l’interruttore generale (1)
in posizione “0”, attendere alcuni
secondi e poi in posizione .
IN CASO DI NUOVO INTERVENTO
NON UTILIZZARE L’IDROPULITRICE
E RIVOLGERSI AD UN TECNICO
SPECIALIZZATO.
L’idropulitrice non riparte
ed è accesa la spia (45)
(solo EXTRA).
L’idropulitrice è rimasta inattiva per
più di 15 minuti ed è entrato in
funzione il dispositivo Stop Generale.
Attenersi a quanto riportato nel
paragrafo “INTERRUZIONE DEL
FUNZIONAMENTO  STOP GENERALE”
.
L’idropulitrice non riparte
ed è accesa la spia (47)
(solo EXTRA).
Sono state rilevate evidenti
microperdite nel circuito di
mandata che hanno causato più
riavvii dell’idropulitrice: un apposito
dispositivo ha provveduto all’arresto
dell’idropulitrice.
Portare l’interruttore generale (1)
in posizione “0”, attendere alcuni
secondi e riavviare l’idropulitrice.
IN CASO DI NUOVO INTERVENTO
NON UTILIZZARE L’IDROPULITRICE
E RIVOLGERSI AD UN TECNICO
SPECIALIZZATO.
Nel funzionamento a
vapore il bruciatore non
parte o si arresta ed è
accesa la spia (48) (solo
EXTRA).
Pressione superiore a 32 bar/464 psi. Attenersi a quanto riportato nel
paragrafo “FUNZIONAMENTO A
VAPORE”
.
Spia (42) lampeggiante
(solo CLASSIC). Inversione di una fase nella spina o nella presa dell’idropulitrice. Attenersi a quanto riportato nel paragrafo
“FUNZIONAMENTO 
ATTIVITA’PRELIMINARI”
.
Spia (49) lampeggiante
(solo EXTRA). Malfunzionamento diun componente del controllo della temperatura. Idropulitrice utilizzabile solo a freddo:
RIVOLGERSI AD UN TECNICO
SPECIALIZZATO
.
