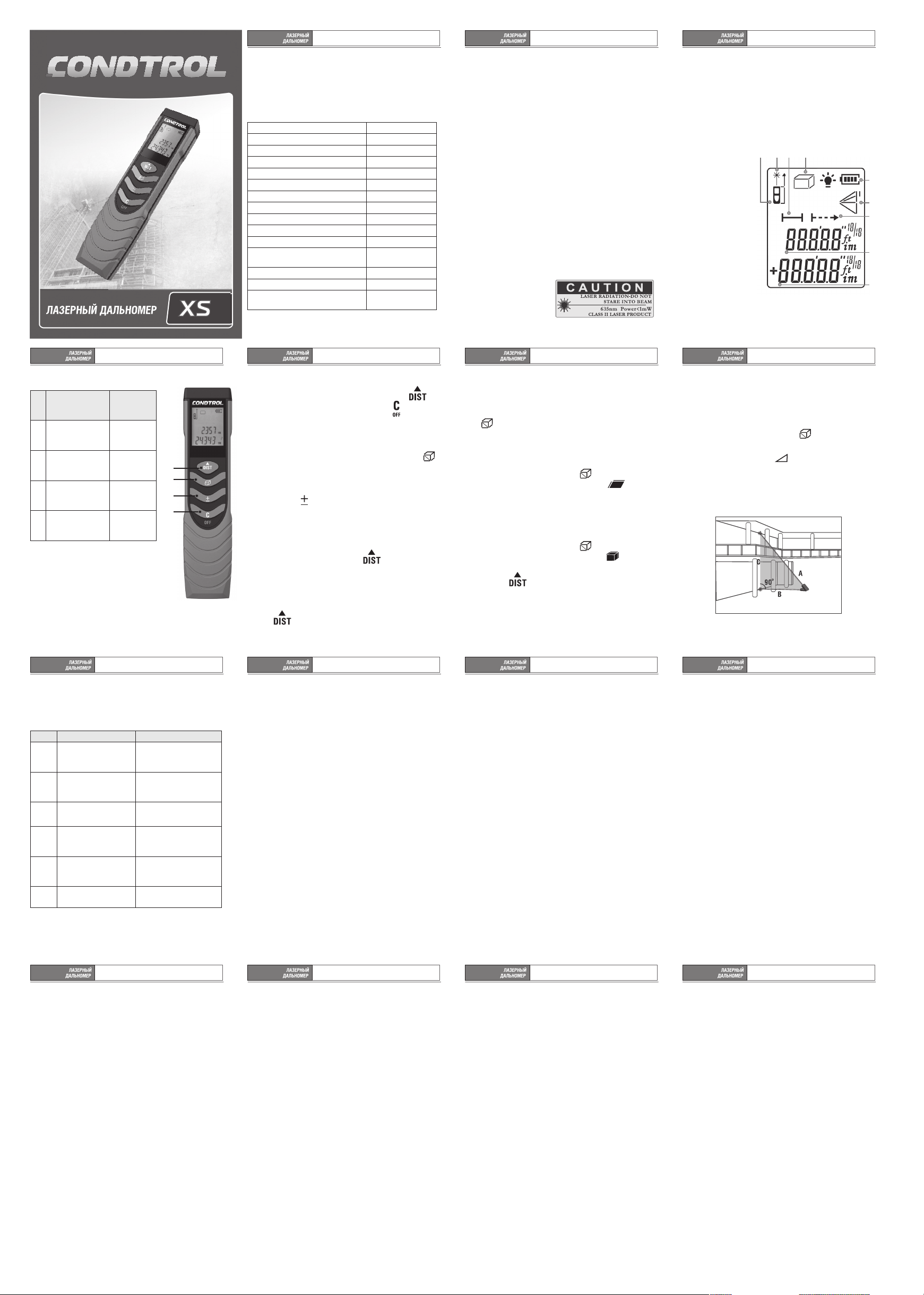

CONDTROL XS
Руководство по эксплуатации
CONDTROL XS
Руководство по эксплуатации
CONDTROL XS
Руководство по эксплуатации
НАЗНАЧЕНИЕ ПРИБОРА
Дальномер лазерный CONDTROL XS предназначен для измерения
расстояний, длин, высот, а также для вычисления площадей, объ-
емов измеряемых объектов. Прибор пригоден как для эксплуатации
в закрытых помещениях, так и на открытых строительных площадках
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон измерений * от 0.2 до 30 м
Точность измерения, типичная** ± 2 мм
Дискрета измерения 1 мм
Класс лазера II
Тип лазера 635 нм, < 1 мВт
Время автоматического отключения 150 с
Подсветка дисплея •
Непрерывное измерение (трекинг) •
Сложение/вычитание измерений •
Вычисление площади / объема •
Вычисление по теореме Пифагора •
Тип элементов питания щелочные LR3 (AAA)
2x1.5В
Срок службы элементов питания до 6000 измерений
Размеры / вес 150х35х23 мм / 100г
Температурный диапазон хранения
Температурный диапазон рабочий
от -20 до +60 °С
от 0 до +40 °С
* В неблагоприятных условиях, например при ярком солнечном свете
или если объект до которого производится измерение имеет плохую
Описание клавиш прибора
Кратковременное
нажатие
Длительное
нажатие
1Включение при-
бора / Единичное
измерение
Непрерывное
измерение
(трекинг)
2 Площадь / Объем /
Расчет по теореме
Пифагора
Смена единиц
измерений
3 Сложение / Вычита-
ние измерений
Смена точки
отсчета
4Сброс Выключение
прибора
Установка / замена элементов питания
Установите элементы питания в батарейный
отсек соблюдая полярность. Используйте
только щелочные батареи, оба элемента пита-
ния должны быть одной марки, с одинаковым
уровнем заряда. Уровень заряда батарей ото-
бражается на дисплее.
Включение / выключение прибора
Для включения прибора нажмите и удерживайте клавишу .
Для выключения нажмите и удерживайте клавишу .
Через 2,5 минуты после последнего действия прибор автоматически
выключится, чтобы сберечь заряд батарей.
Выбор единиц измерения
Для смены единиц измерения нажмите и удерживайте клавишу .
Точка отсчета
По умолчанию после включения прибора измерение производиться от
заднего торца корпуса прибора. Чтобы изменить точку отсчета удер-
живайте клавишу .
ИЗМЕРЕНИЯ
Единичное измерение
Кратковременным нажатием на клавишу включите лазерный
указатель, повторным нажатием произведите измерение.
Непрерывное измерение (трекинг)
Режим непрерывного измерения включается удержанием
клавиши . При этом прибор будет производить измерения одно
за другим отображая последнее измеренное значение.
ВЫЧИСЛЕНИЯ
Сложение / вычитание
Произведите измерение длины, кратковременными нажатиями кла-
виши выбирете функцию сложения или вычитания, произведите
второе измерение. Результат вычислений отобразится в основной
строке.
Площадь
Кратковременными нажатиями клавиши выбирете режим вы-
числения площади. На дисплее отобразится символ . Выполни-
те последовательно два измерения (ширину и длину) дважды нажав
клавишу «1». Результат вычислений (как произведение длины и шири-
ны) отобразится в основной строке.
Объем
Кратковременными нажатиями клавиши выбирете режим вы-
числения объема. На дисплее отобразится символ . Выполните
последовательно три измерения (ширину, длину, высоту) трижды на-
жав клавишу . Результат вычислений (как произведение
длины, ширины и высоты) отобразится в основной строке.
Вычисления по теореме Пифагора
Для случаев когда произвести измерение не возможно (например про-
хождению луча мешает препятствие) рассчитать желаемую длину мож-
но с помощью двух дополнительных измерений.
Кратковременными нажатиями клавиши выбирете режим вы-
числения по теореме Пифагора.
На дисплее отобразится символ . Произведите измерение длин
отрезков А, В. Длина отрезка С будет рассчитана по теореме Пифаго-
ра и отобразится в основной строке. При измерениях учитывайте, что
отрезок В должен быть перпендикулярен отрезку С и не может быть
меньше отрезка А.
УХОД И ЭКСПЛУАТАЦИЯ
Внимание! Прибор является точным устройством и требует бережного
обращения. Соблюдение следующих рекомендаций продлит срок
службы прибора:
- Не наводите прибор на солнце.
- Оберегайте прибор от ударов, падений, сильных вибраций, не
допускайте попадания внутрь прибора влаги, строительной пыли,
посторонних предметов.
- В случае попадания воды в прибор в первую очередь выньте
элементы питания, затем обратитесь в сервисный центр.
- Не храните и не используйте прибор в течение длительного
времени в условиях повышенной влажности.
- Содержите оптику прибора в чистоте и оберегайте от механиче-
ских повреждений.
- Чистку прибора следует проводить мягкой влажной салфеткой.
Несоблюдение следующих правил может привести к вытеканию
электролита из элементов питания и порче прибора:
- Вынимайте элементы питания из прибора, если он не использует-
ся в течение длительного времени.
- Не используйте элементы питания разного вида, с разным
уровнем заряда.
- Не оставляйте в приборе разряженные элементы питания.
CONDTROL XS
Руководство по эксплуатации
CONDTROL XS
Руководство по эксплуатации
CONDTROL XS
Руководство по эксплуатации
CONDTROL XS
Руководство по эксплуатации
CONDTROL XS
Руководство по эксплуатации
CONDTROL XS
Руководство по эксплуатации
CONDTROL XS
Руководство по эксплуатации
CONDTROL XS
Руководство по эксплуатации
CONDTROL XS
Руководство по эксплуатации
CONDTROL XS
Руководство по эксплуатации
CONDTROL XS
Руководство по эксплуатации
CONDTROL XS
Руководство по эксплуатации
отражающую поверхность следует использовать отражающую пла-
стину.
** Точность измерения может ухудшиться при неблагоприятных ус-
ловиях измерения, таких как яркий солнечный свет, если измерения
производятся до глянцевых или прозрачных поверхностей, движу-
щихся объектов, объектов с неровной поверхностью, а также при на-
личии переотражений лазерного луча.
КОМПЛЕКТАЦИЯ
1. Лазерный дальномер CONDTROL XS – 1 шт.
2. Элемент питания LR3 – 2 шт.
3. Руководство по эксплуатации – 1 шт.
4. Сумочка – 1шт
4. Ремешок – 1 шт.
ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Внимание! Перед началом работы с прибором внимательно изучите
эту инструкцию. Неправильное обращение с прибором может при-
вести к тяжелой травме, нанести значительный ущерб. При передаче
прибора во временное пользование обязательно прилагайте к нему
данную инструкцию.
- Не используйте прибор не по назначению.
- Сохраняйте на приборе предупредительные знаки и надписи.
- Не разбирайте и не модифицируйте прибор.
- Прибор относится ко 2-му классу лазерных изделий
в соответствии с IEC60825-1.
- Не смотрите в лазерный луч, а также в его отражение, как неза-
щищенным глазом, так и через оптические устройства
- Не направляйте лазер в сторону людей и животных без необходимости
- Избегайте как преднамеренного, так и случайного ослепления лазер-
ным излучением особенно в темное время суток
- Защита глаз обычно осуществляется путем отведения взгляда или
закрытием век.
- Периодически проводите контрольные измерения. Особенно если
прибор подвергался чрезмерным механическим или другим воздей-
ствиям, а также до и после выполнения ответственных измерительных
работ.
РАБОТА С ПРИБОРОМ
Описание дисплея
1 Точка отсчета
2 Лазер включен
3 Единичное измерение
4 Измерение площади и объёма
5 Уровень заряда батареи
6 Индикатор режима «Пифагор»
7 Непрерывное измерение (Трекинг)
8 Вспомогательная строка
9 Основная строка
1 2 3 4
5
6
7
9
8
1
2
3
4
КОДЫ СООБЩЕНИЙ
Во время работы с прибором на дисплее могут отображаться следую-
щие коды/символы:
Инфо Причина Решение
Err1 Слабый сигнал Выберете поверхность с
большей отражательной
способностью. Используйте
отражательную пластину.
Err2 Слишком сильный сигнал Выберете поверхность с
меньшей отражательной
способностью. Используйте
отражательную пластину.
Err3 Низкий уровень заряда
батареи
Смените батарейки
Err4 Превышена рабочая
температура прибора
Остудите прибор до рабочей
температуры.
Err5 Ошибка при измерении в
режиме Пифагор
Повторите измерение.
Гипотенуза не должна быть
меньше катета.
Err6 Память устройства по-
вреждена
Обратитесь в сервисный
центр
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный период составляет 24 месяца с даты продажи.
Гарантия покрывает все расходы по ремонту или замене прибора. Га-
рантия не покрывает транспортные расходы, связанные с возвратом
прибора в ремонт.
Гарантийные обязательства не распространяется на повреждения
ставшие результатом механического или иного воздействия, нару-
шений правил эксплуатации, самостоятельного ремонта, а также на
элементы питания.
Гарантийные обязательства не распространяются на случаи потери
точности, возникшие в процессе эксплуатации прибора не по причине
заводского брака.
Компания не несёт ответственности за потерю прибыли или неудоб-
ства связанные с дефектом прибора, расходы по аренде альтернатив-
ного оборудования на период ремонта прибора.
Срок службы прибора - 36 месяцев.
УТИЛИЗАЦИЯ
Отслужившие свой срок инструменты, принадлежности и упаковку
должны быть утилизированы согласно действующим законам вашей
страны.
Не выбрасывайте аккумуляторы/батареи в коммунальный мусор, не
бросайте их в огонь или воду. Аккумуляторы/батареи следует соби-
рать и сдавать на рекуперацию или на экологически чистую утили-
зацию.
Только для стран-членов ЕС:
Не выбрасывайте инструменты в коммунальный мусор!
Согласно Европейской Директиве 2002/96/ЕС о старых электрических
и электронных инструментах и приборах и ее претворению в нацио-
нальное право, отслужившие свой срок измерительные
СЕРВИС И КОНСУЛЬТАЦИОННЫЕ УСЛУГИ
ООО Компания Кондтроль
454084, Россия, г. Челябинск, ул. Тагильская, д. 30
[phone] /многоканальный/
e-mail: [email protected]m
Адреса филиалов и контакты для связи, консультации можно получить
на сайте www.condtrol.com .
CONDTROL оставляет за собой право вносить изменения в конструкцию
и комплектацию прибора без предварительного уведомления.
ДЛЯ ЗАМЕТОК ДЛЯ ЗАМЕТОК ДЛЯ ЗАМЕТОК

PRODUCT DESCRIPTION
Laser distance meter CONDTROL XS is designed as for outdoor as for
indoor measuring. It provides an extended range of functions, such
as addition and subtraction, area and volume calculation, Pythagoras
measuring and distance tracking.
TECHNICAL DATA
Working range * 0.2 … 30 m
Measuring accuracy, typically ** ± 2 mm
Smallest unit displayed 1 mm
Laser class II
Laser type 635 nm, < 1 mW
Auto switch off 150 sec
Backlight •
Continuous distance measuring (tracking) •
Addition/Subtraction •
Area / volume •
Pythagoras measuring •
Power supply alkaline LR3 (AAA)
2x1.5V
Battery life Up to 6000 measurement
Dimensions, weight 150х35х23 mm / 100 g
Storage temperature range:
Working range:
-20 ... +60 °С
0 … +40 °С
* Use a target plate to increase the measurement range during daylight or
if the target has poor reflection properties.
Keyboard overview
Short press Long press
1 Switch on/ Single
distance measuring
Continuous
distance
measuring
(Tracking )
2 Area / Volume
/ Pythagoras
measuring
Measuring
Units changing
3 Addition / Subtraction Reference point
changing
4Cancel Switch off
Inserting/Replacing battery
Insert the battery, observing correct polarity. Use
only alkaline batteries, both batteries must be the
same brand and with the same level of charge.
The battery charge level displays on the screen.
Switch on / off
To switch on the device press button .
To switch off the device press and hold button .
In 2,5 minutes after the last press on any button to save the battery the
device switch off automatically.
Unit Setting
In Order to change measuring units press and hold .
Changing the reference point
The device reference point by default is rear. To change the reference point
press and hold button .
MEASURING
Single distance measuring mode
Turn on the laser beam with short press on button , to measure
press this button again.
Continuous distance measuring mode (Tracking)
In order to turn on the continuous measuring mode press and hold
button . At this point device makes continuous measurement and
displays one by one the last measurement result.
CALCULATIONS
Addition / subtraction
Me a su r e the di s t an c e w i th s h o r t pr e s s o n b u t ton , c h o o s e the ad d i t i on
or subtraction function and make the second distance measurement. The
result will be displayed in the main line.
Area
With short press on button choose the area calculating mode. The
symbol will appear in the display. With the press on the button 1
make two distance measurement (width and length). The measuring result
(as the product of length and width) displayed in the main string.
Volume
With short press on button choose volume calculation mode. The
symbol appears in the display. By short press on button one
by one make three single distance measurement (width, length, height).
The calculated result appears (as the product of width, length and height)
in the main line.
Pythagoras
For the cases with hard to reach spots (for example when the laser beam
can’t reach the target because of preventing object) there are Pythagoras
mode that allows you with the help of two additional measurements
calculate the target length.
With the short presses on button chose Pythagorean Theorem mode.
The symbol appears in the display. Measure distance A and distance
B. The distance C will be calculated according to Pythagorean Theorem and
appear in the main line. Ensure that length B should be perpendicular to the
length C and can’t be shorter than length A.
MAINTENANCE AND SERVICE
Attention! The device is high precision instrument and requires careful
handling. Maintenance of the following guidelines extends the device
service life:
- Do not point the device to the sun.
- Keep the device protected from any bumps, shake and dampness; do
not allow getting moisture, dust or other dirt inside of device
- In case if any moisture goes into device, remove the power supply from
the device and contact with service center.
- Do not keep or use the device for a long time at high humidity
conditions.
- Keep the optic of the instrument clean and protected from mechanic
damages.
- Clean the device with soft moist rag.
Mishandling of the following rules can be cause of leaked fluid from the
power supply or other damages:
- If you do not use the device for a long time remove the battery from
the device.
- Do not use different power supply types with different charge levels.
- Do not leave the discharged power supply in the device.
** Measuring accuracy can be degraded due to unfavorable conditions,
such as intense sunshine, or if the measurement’s object has glassy,
transparent or rough surface, if the measuring object is moving or there is
a laser beam rereflection.
DELIVERY PACKAGE
1. Laser distance meter CONDTROL XS – 1pc.
2. Power supply LR3 – 2 pcs.
3. User’s manual – 1 pc.
4. Bag – 1 pc.
5. Belt – 1 pc.
SAFE REGULATIONS
This user’s manual is an inalienable part of the device. Carefully read
the User Manual before using the product. Provide the manual to any
temporary user.
- Using the device for other purposes can be dangerous to your life.
- Do not remove any sticker from the devise as it contains the safe
regulation information.
- Do not carry out modification or conversion of the product
- According to IEC60825-1 the device belong to laser class II product.
- Do not stare into the laser beam or its reflection with unprotected eyes
or with optical instruments.
- Do not direct the laser beam at persons or animals.
- Avoid as intentional as random laser blinding, especially at night.
- Protect eyes by looking away or closing eyes.
- Periodically make the control measurement, especially if the device
subjected with excessive mechanical or other influences.
OPERATION
Display overview
1 Reference point
2 Laser beam is On
3 Single distance measuring
4 Area and Volume calculation
5 Battery charge level
6 Pythagoras measuring indicator
7 Continuous distance measuring (Tracking )
8 Auxiliary line
9 Main line
1 2 3 4
5
6
7
9
8
1
2
3
4
SYSTEM CODES
In the course of using the device the following messages can be displayed
on the screen:
Info message Cause Solution
Err1 Received signal is too weak Chose the surface with
stronger reflectance. Use
the reflecting plate.
Err2 Received signal is too
strong
Chose the surface with
weaker reflectance. Use
the reflecting plate.
Err3 Low battery voltage Change the power supply.
Err4 The working temperature
is too high, out of working
range.
Cool down the device.
Err5 Pythagoras measuring
error.
Re-measure and ensure
that Hypotenuse is bigger
than Cathetus.
Err6 Device’s memory got
damaged
Contact with service
center
WARRANTY
The warranty is 24 months from the date of sale. The warranty covers
all expenses on repair or a replacement of the instrument. The warranty
does not cover the transport expenses connected with the return of the
instrument for repair.
The warranty does not extend on damages from blows or falls, misuse,
unauthorized repair, and also on batteries and accessories.
The warranty does not extend on cases if the device loses its accuracy
while operations due to any reasons except the production defect.
We do not bear responsibility for the loss of profits and inconvenience
connected with a defect of the instrument or expenses on the alternative
equipment lease for the instrument repair
Service life of the device is 36 months.
UTILIZATION
Instruments, accessories and packaging should be sorted for
environmental friendly recycling according to the laws of your country.
Do not dispose of battery packs/batteries into household waste; do not
throw it into fire or water. Battery packs/batteries should be collected and
turn to recuperation or environmentally correct disposal.
Only for EC countries:
Do not dispose of instruments into household waste!
According to the European Guideline 2002/96/EC for Waste Electrical
and Electronic Equipment and its implementation into national right,
instruments that are no longer usable must be collected separately and
disposed of in an environmentally correct manner.
Defective or dead out battery packs/batteries must be recycled according
to the guideline 91/157/EEC.
SERVICE AND CUSTOMER ASSISTANCE
For service center contacts and consultation follow our website
www.condtrol.com .
CONDTROL has the right to make changes in design and delivery package of
the device without prior notice.
NOTES NOTES NOTES
LASER
DISTANCE METER
user manual
CONDTROL XS
LASER
DISTANCE METER
user manual
CONDTROL XS
LASER
DISTANCE METER
user manual
CONDTROL XS
LASER
DISTANCE METER
user manual
CONDTROL XS
LASER
DISTANCE METER
user manual
CONDTROL XS
LASER
DISTANCE METER
user manual
CONDTROL XS
LASER
DISTANCE METER
user manual
CONDTROL XS
LASER
DISTANCE METER
user manual
CONDTROL XS
LASER
DISTANCE METER
user manual
CONDTROL XS
LASER
DISTANCE METER
user manual
CONDTROL XS
LASER
DISTANCE METER
user manual
CONDTROL XS
LASER
DISTANCE METER
user manual
CONDTROL XS
LASER
DISTANCE METER
user manual
CONDTROL XS
LASER
DISTANCE METER
user manual
CONDTROL XS
LASER
DISTANCE METER
user manual
CONDTROL XS
