IB500110EN
Installation Instructions – TopTier LED
Instructions d’installation – TopTier LED
Instrucciones de instalación – TopTier LED
WARNINGWARNING
DISCLAIMER OF LIABILITY: Cooper Lighting Solutions assumes no liability for damages or losses of any kind
that may arise from the improper, careless, or negligent installation, handling or use of this product.
NOTICE: Green ground wire provided in proper location. Do not relocate.
ATTENTION Receiving Department: Note actual fixture description of any shortage or noticeable damage on
delivery receipt. File claim for common carrier (LTL) directly with carrier. Claims for concealed damage must be
filed within 15 days of delivery. All damaged material, complete with original packing must be retained.
Safety: This fixture must be wired in accordance with the National Electrical Code and applicable local codes and
ordinances. Proper grounding is required to insure personal safety. Carefully observe grounding procedure under
installation section.
APPLICATIONS: TopTier luminaires are designed for outdoor, wet location use not to exceed 50˚C ambient.
Approved for ceiling/surface, parking garage, canopy, stairwell, low bay and rigid stem and swing pendant
applications.
Regulatory Information: This equipment has been test and found to comply with the limits of a Class A digital
device, pursuant to part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This
device may not cause harmful interference, and (2) this device must accept any interference received, including
interference that may cause undesired operation.
Risk of Fire, Electrical Shock, Cuts or other Casualty Hazards- Installation and maintenance of this
product must be performed by a qualified electrician. This product must be installed in accordance
with the applicable installation code by a person familiar with the construction and operation of the
product and hazards involved.
Risk of Fire and Electric Shock- Make certain power is OFF before starting installation or attempting
any maintenance. Disconnect power at fuse or circuit breaker.
Risk of Fire- Refer to product label for specific minimum supply conductor requirements.
Risk of Burn- Disconnect power and allow fixture to cool before handling or servicing.
Risk of Personal Injury- Fixture may become damaged and/or unstable if not installed properly.
Failure to comply with these instructions may result in death, serious bodily injury and property damage.

2
COOPER LIGHTING SOLUTIONS IB500110EN Installation instructions
Installation Instructions - TopTier LED

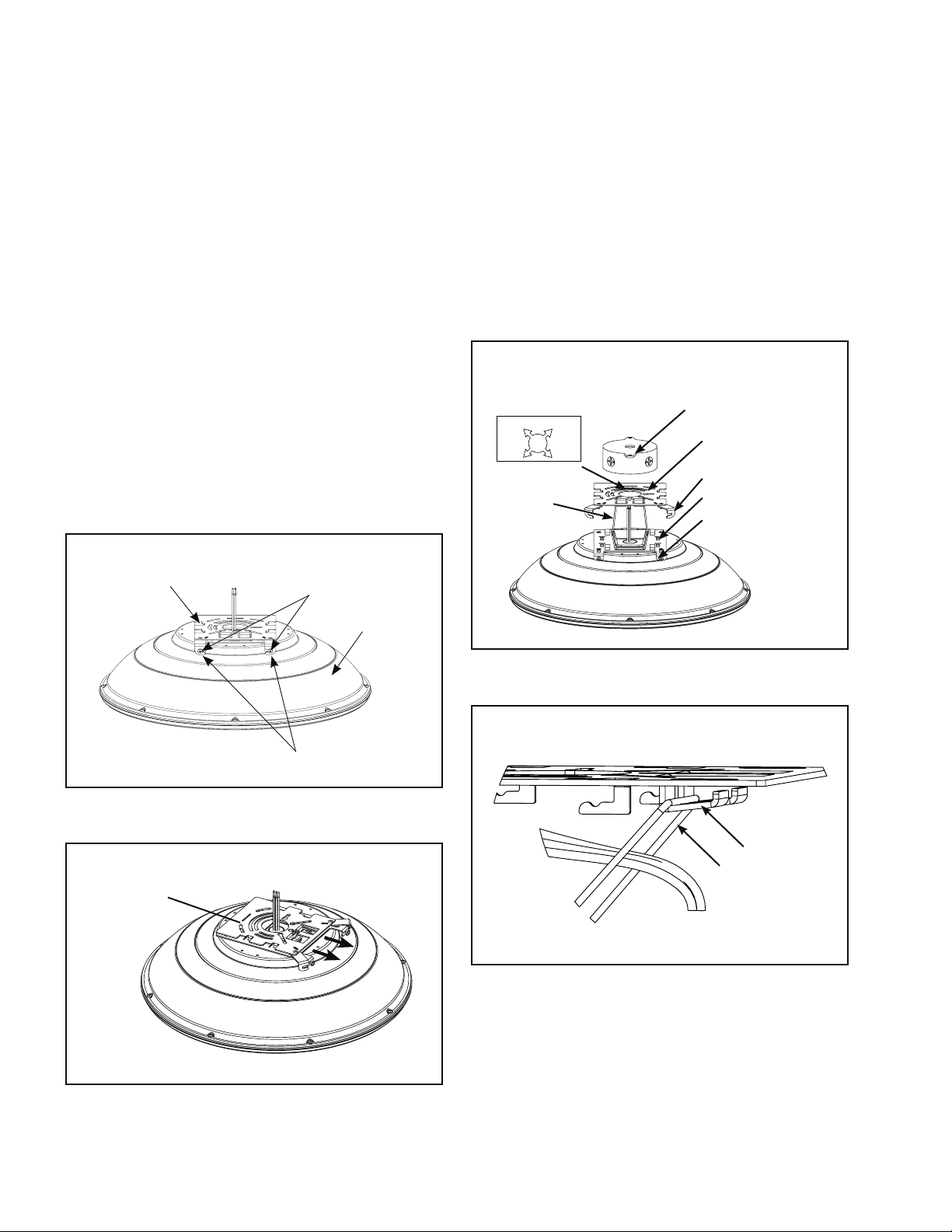

Quick Mount
Plate (2) Locking Screws
(2) Locking Hinges
Top Cover
5. Hang the luminaire to the quick mount plate by the wire
hinge (Figure4).
Retention Hooks
Wire Hinge
Figure 2.
Figure 4.
Slide Quick
Mount Plate
Figure 1.
INSTALLATION
Tools Required
Phillips bit screwdriver, electrical wiring tools, wet location
UL Listed wiring connectors, UL Listed wet location
junction box.
Alignment Guide (Parking Garage Installation)
Align quick mount plate to junction box by aligning arrows
with parking garage driving lanes (Figure3). Direction of
arrows should be in line with direction of traffic.
Surface Mount Installation
1. Loosen (Do not remove) the two locking screws
(Figure1). Pivot both locking hinges out to the left/right
sides until they stop.
2. Slide quick mount plate forward until the plate
disengages from the housing (Figure2).
3. Unhook quick mount plate from the wire hinge
(Figure3).
4. Install the quick mount plate onto a wet location
junction box (Supplied By Others) using the hardware
supplied (#8-32x3/4” or #6-32x3/4” screws). See
alignment guide above and the alignment arrows on the
quick mount plate label (Figure3).
Align Arrows with Driving Lane
6861H01
Wet Location Junction Box
(Supplied by Others)
Quick Mount Plate
Alignment Guide Label
Wire Hinge
(2) Locking Hinges
Housing Plate
(2) Locking Screws
Figure 3.

3
COOPER LIGHTING SOLUTIONS IB500110EN Installation instructions
Installation Instructions - TopTier LED

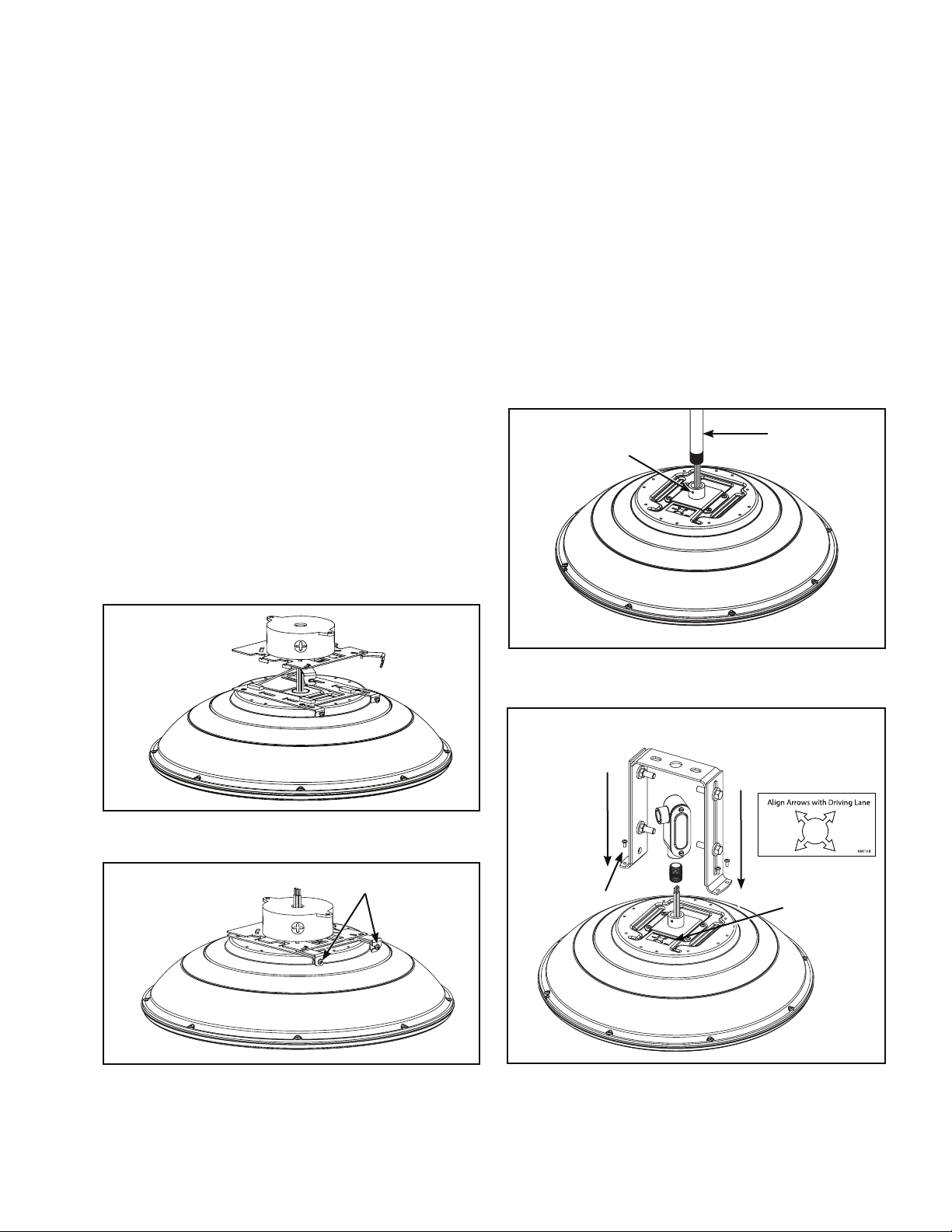

(2) Locking Screws
Figure 5.
Figure 7. Stem Mount Option
Figure 6.
Make Electrical Connections. (Figure 5)
ote:N Ensure wiring is centered through wire hinge.
a. Connect supply side line voltage wire to black lead.
b. Connect supply side neutral wire to white lead.
c. Connect supply side ground wire to green lead.
d. Connect 0-10 V dimming leads or cap leads if not
using dimming controls.
ote:N Installer must use UL Listed wet location approved
wiring connections inside UL Listed wet location
Junction box (supplied by others).
6. After electrical connections are made, push the wire
splices through the center hole of the quick mount
plate. Swing and lift the luminaire into position while
maintaining tension on wire hinge. Failure to maintain
tension may result in the wire hinge becoming
dislodged. The metal tabs on the quick mount plate will
align with openings in the housing plate. With luminaire
lifted in place, slide the luminaire in the direction of the
locking hinges. A “click” sound will occur when the
luminaire is fully seated.
7. Pivot both locking hinges back into place and tighten
locking screws to 10 inch-pounds (Figure 6).
Stem Mount (STM) Installation (Figure 7)
1. Install 1/2” rigid conduit (supplied by others) to conduit
fitting on fixture, threading wires through the conduit.
Use thread sealant and tighten set screw to secure
conduit to fixture.
2. Attach conduit to UL Listed wet location junction box
(supplied by others). Complete electrical connections
per NEC guidelines.
Trunnion Mount (TMB) Installation (Figure 8)
1. Refer to drive lane direction label. Mount trunnion to
fixture so drive lane arrows on label align to actual drive
lane.
2. Secure with provided screws.
Assemble Trunnion
Bracket as Shown.
Align Driving Lane
Arrows
Figure 8.
Alignment Guide Label
Torque to
20 in. lbs.
Label showing
drive lane
direction
Trunnion Mount Option
1/2"Rigid Conduit
Set screw

4
COOPER LIGHTING SOLUTIONS IB500110EN Installation instructions
Installation Instructions - TopTier LED

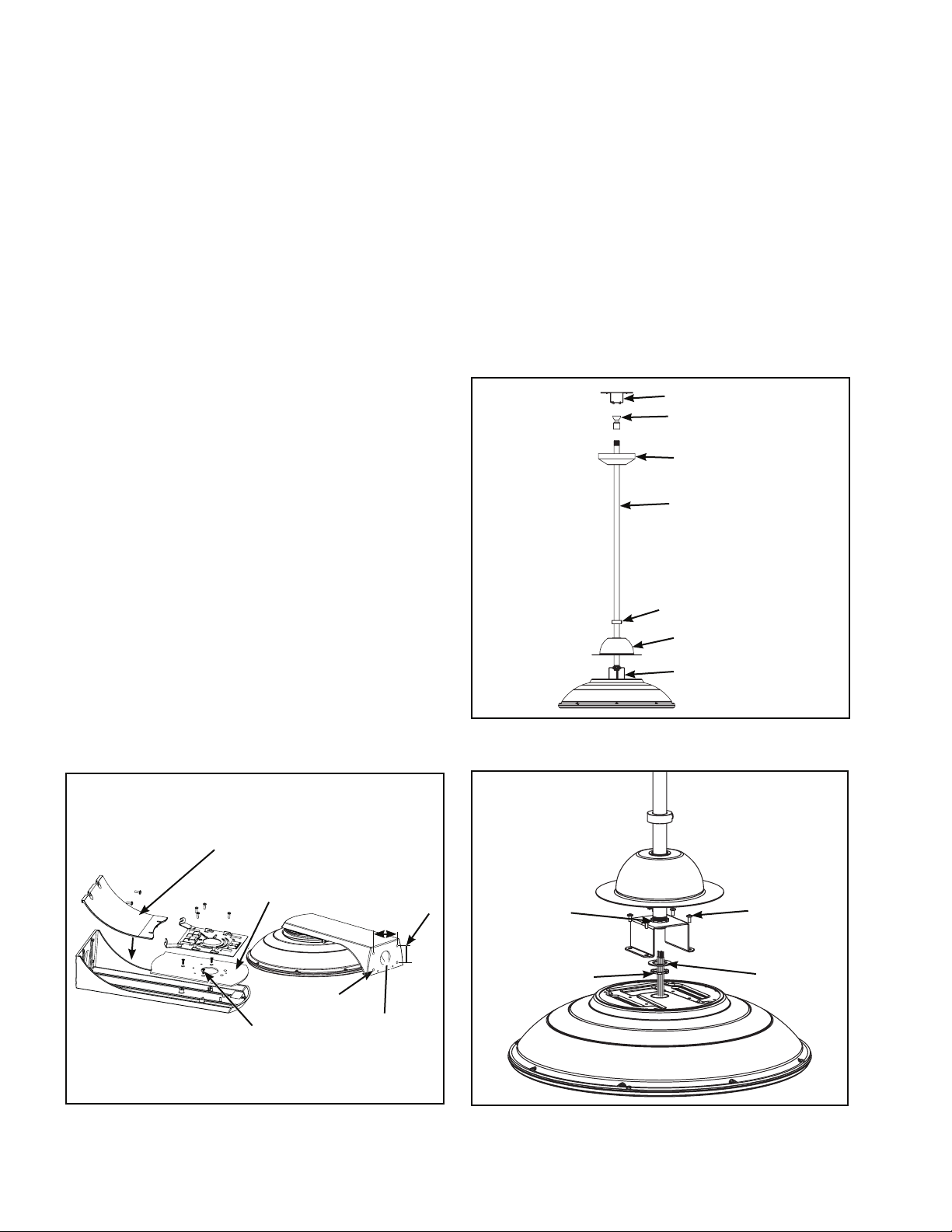

Wall Mount (WM) Installation (Figure 9)
1. Follow steps 1-3 for Ceiling/Junction Box installation to
remove the quick mount plate from the fixture.
2. Assemble wall mount bracket to the wall mount arm
using 3 #8 Flat head screws provided.
3. Assemble quick mount plate to the wall mount bracket
using 4 #10 screws provided.
ote:N Do not mount wall bracket to a junction box. Wall
bracket should be secured into the wall for secure
mounting.
Decorative Pendant Mount (DPM) Installation
1. Mount swivel support to flush mounted junction box
(supplied by others) using the provided hardware.
2. Place fixture canopy, collar, and swivel canopy on stem.
(Figure 10.)
3. Screw (1) locknut on base of stem to top of threading.
4. Insert stem through fixture mounting bracket.
(Figure 11.)
5. Slide (1) washer and (1) locknut on to bottom of stem
and tighten a minimum of 3 full turns.
6. Tighten top locknut onto fixture mounting bracket and
snug with wrench. Feed wires through stem and make
sure they extend out the top of the pendant.
7. Make electrical connections below stem.
8. Lower fixture canopy and collar on top of fixture
mounting bracket then fix collar in place with set screw.
9. Insert swivel ball end of stem and fixture assembly in
to swivel support.
Figure 11.
Swivel Support
Swivel Ball
Swivel Canopy
Stem
Collar
Fixture Canopy
Locknut Washer
Fixture Mounting Bracket
Locknut
Figure 10. Decorative Pendant Mount Option
Torque the 4
screws to 20
in. lbs.
Assemble Cover Plate
after Wiring Fixture
with #10 Screws
(3) #8 Flathead Screws
Assemble Wall
Mount Bracket
2” Diameter
(4) .28” Holes
4.75”
2.38”
Figure 9. Wall Mount Option
10. Connect stem wires to power supply leads above
swivel support.
11. Slide swivel canopy over swivel support and twist to
engage tabs.
Maintenance
A regular maintenance schedule should be followed to
retain optimal light output and thermal performance. Optical
lens cleaning should be performed with a clean dry cloth to
remove any dust or other contaminants. Additional cleaning
can be performed with non-abrasive acrylic cleaning
solution.

5
COOPER LIGHTING SOLUTIONS IB500110EN
Instructions d’installation
Instructions d’installation - TopTier LED
AVERTISSEMENTAVERTISSEMENT
EXONÉRATION DE RESPONSABILITÉ: Cooper Lighting Solutions n’assume aucune responsabilité pour les
dommages ou pertes de quelque nature que ce soit pouvant découler d’une installation, d’une manipulation ou
d’une utilisation inappropriée, imprudente ou négligente de ce produit.
AVIS: Le fil de mise à la terre vert se trouve au bon endroit. Ne le déplacez pas.
ATTENTION Service de réception: Veuillez fournir une description réelle de tout manque ou de tout dommage
constaté à la réception du luminaire. Les réclamations contre le transporteur (chargement partiel) doivent être
déposées directement auprès dudit transporteur. Les réclamations d’avaries occultes doivent être faites dans les
15jours suivant la réception. Tout matériel endommagé doit être entièrement conservé avec son emballage d’origine.
Sécurité: Le câblage du luminaire doit être conforme au Code national de l’électricité, aux lois et ordonnances
locales en vigueur. Une mise à la terre adéquate est requise afin d’assurer votre sécurité. Respectez soigneusement
la procédure de mise à la terre du chapitre d’installation.
APPLICATIONS: Les luminaires TopTier sont conçus pour une utilisation extérieure, dans un endroit humide ne
dépassant pas une température ambiante de 50°C. Approuvé pour une installation sur plafond, en surface, dans un
parc de stationnement couvert, un pavillon, une cage d’escalier, un endroit faible en hauteur et les applications sur
tige rigide et de suspension pivotante.
Risque d’incendie, de décharge électrique, de coupure ou d’autres accidents de personne – L’installation
et l’entretien de ce produit doivent être effectués par un électricien qualifié. Ce produit doit être installé
conformément aux règles d’installation en vigueur par une personne familière avec la construction et le
fonctionnement du produit, ainsi qu’avec les risques inhérents.
Risque d’incendie et de décharge électrique – Assurez-vous que l’alimentation électrique est HORS
TENSION avant de commencer l’installation ou de tenter d’en faire l’entretien. Mettez l’alimentation
électrique hors tension depuis le fusible ou le disjoncteur.
Risque d’incendie – Consultez l’étiquette du produit pour connaître les exigences minimums du
conducteur d’alimentation.
Risque de brûlure– Débranchez la source d’alimentation et laissez refroidir le luminaire avant de procéder
à son entretien ou à sa manipulation.
Risques de blessures – Le luminaire peut être endommagé et/ou instable s’il n’est pas installé
correctement.
La désobéissance aux instructions suivantes représente un risque de blessures graves ou mortelles et de
dommages matériels.
Renseignements légaux: Cet équipement a été mis à l’essai et déclaré conforme aux limites établies pour un
dispositif numérique de catégorieA en vertu de la section15 des règlements de la FCC. Son fonctionnement est
assujetti aux deux conditions suivantes: 1)cet appareil ne doit pas provoquer d’interférences nuisibles et 2)cet
appareil doit accepter toutes les interférences reçues, même celles qui pourraient provoquer un fonctionnement
indésirable.

6
COOPER LIGHTING SOLUTIONS IB500110EN Instructions d’installation
Instructions d’installation - TopTier LED

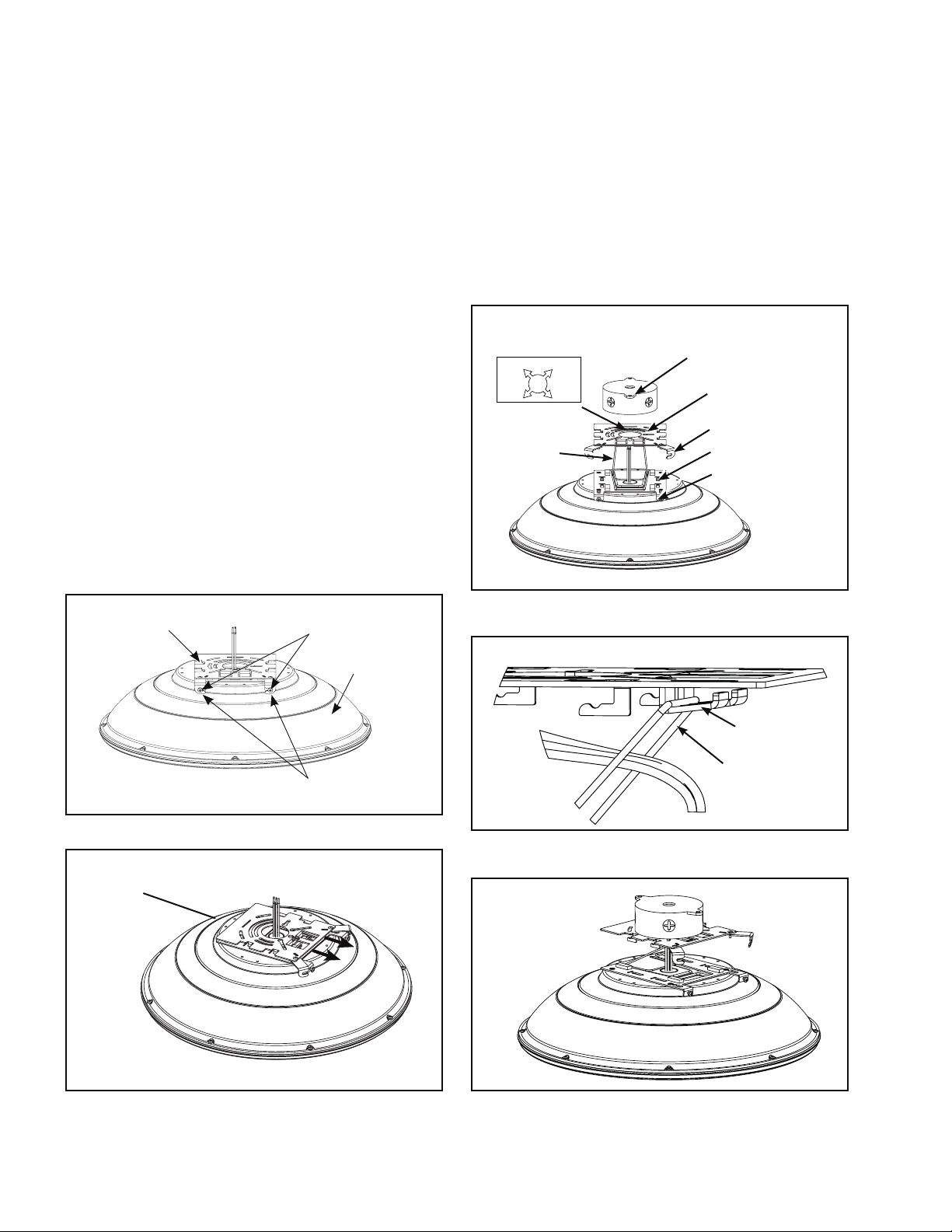

Plaque de montage
rapide (2) vis de blocage
(2) charnières de
blocage
Couvercle
supérieur
Crochets de
retenue
Axe d’articulation
Figure 2.
Figure 4.
Glissez
plaque de
montage
rapide
Figure 1.
INSTALLATION
Outils Requis
Tournevis à tête cruciforme, outils de câblage électrique,
connecteurs de câblage homologués UL pour
emplacements humides, boite de jonction homologuée UL
pour endroit humide.
Guide d’alignement (Installation dans un parc de
stationnement couvert)
Alignez la plaque de montage rapide avec la boite de
jonction en alignant les flèches avec le sens des traverses
du parc de stationnement couvert (Figure3). La direction
des flèches doit être dans le sens de la circulation.
Installation pour montage en surface
1. Dévissez (sans retirer) les deux vis de blocage
(Figure1). Faites pivoter les charnières de blocage vers
le côté gauche ou droit jusqu’à ce qu’elles se bloquent.
2. Glissez la plaque de montage rapide vers l’avant jusqu’à
ce que la plaque se dégage du boitier (Figure2).
3. Décrochez la plaque de montage rapide de l’axe
d’articulation (Figure3).
4. Installez la plaque de montage rapide à une boite de
jonction pour endroits humides (fournie par d’autres) en
utilisant la quincaillerie fournie (vis n°8-32 x 19,1mm
[3/4 po] ou n°6-32 x 19,1mm [3/4 po]). Consultez le
guide d’alignement ci-dessus pour voir l’alignement des
flèches avec l’étiquette de la plaque de montage rapide
(Figure3).
5. Suspendez le luminaire à la plaque de montage rapide
en utilisant l’axe d’articulation. (Figure4)
Align Arrows with Driving Lane
6861H01
Boite de jonction pour
endroits humides
(fournie par d’autres)
Plaque de montage
rapide
Étiquette du guide
d’alignement
Axe
d’articulation
(2) charnières de
blocage
Plaque du boitier
(2) vis de blocage
Figure 3.
Figure 5.

7
COOPER LIGHTING SOLUTIONS IB500110EN
Instructions d’installation
Instructions d’installation - TopTier LED
(2) vis de blocage

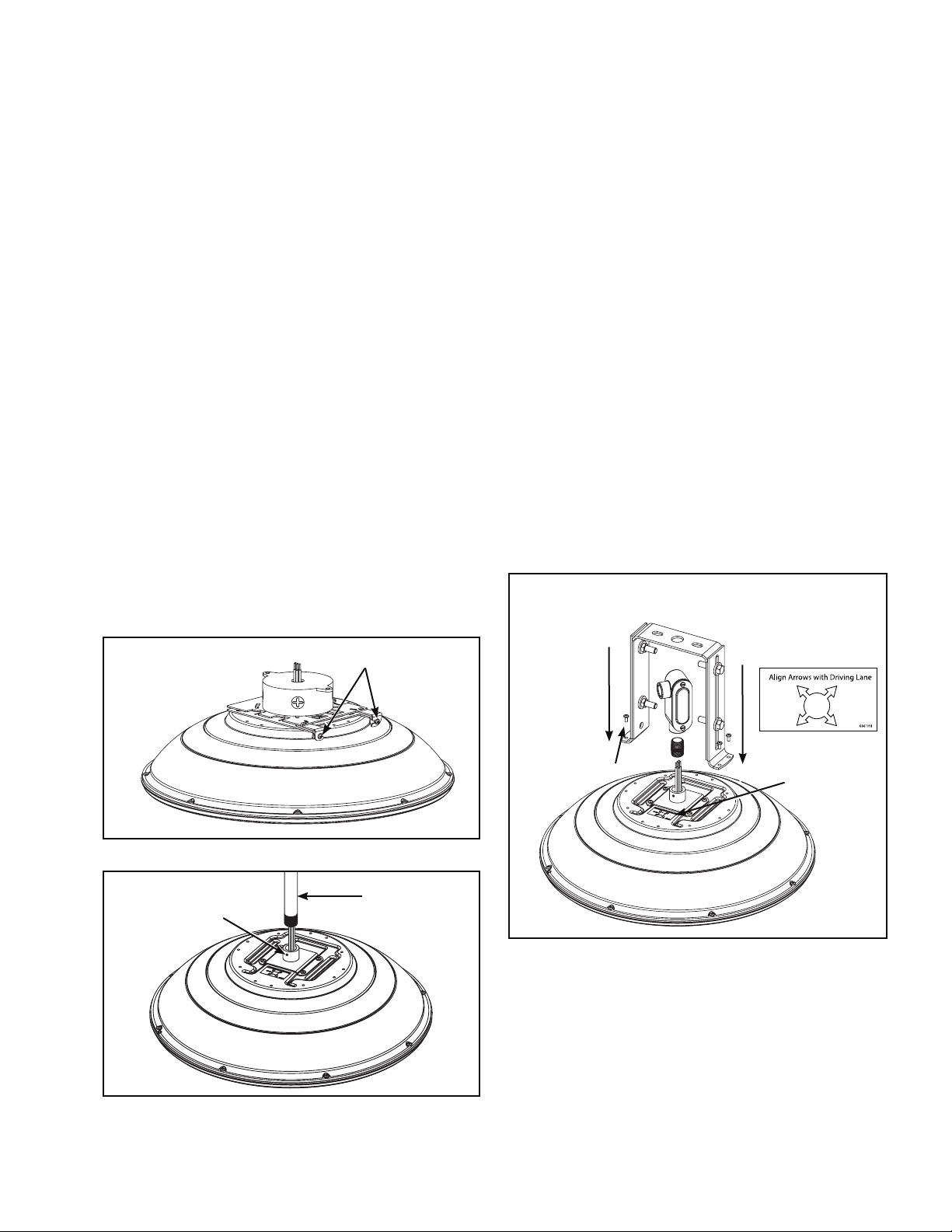

Figure 7. Option de montage sur tige
Figure 6.
Effectuez les raccords électriques (Figure5)
emarque:R Assurez-vous que le câblage est centré dans
l’axe d’articulation.
a. Raccordez le fil d’alimentation latéral au fil de
sortie noir.
b. Raccordez le fil d’alimentation neutre latéral au fil
de sortie blanc.
c. Raccordez le fil de mise à la terre latéral au fil de
sortie vert.
d.Raccordez les fils de gradation0-10 V ou
mettez les capuchons de fils si vous n’utilisez pas
les commandes de gradation.
emarque:R L’installateur doit utiliser des connexions de
câblage homologuées UL pour les endroits
humides dans une boite de jonction homo
loguée UL pour les endroits humides (fournies
par d’autres).
6. Dès que les raccords électriques sont terminés,
insérez les épissures de fil dans l’orifice central de la
plaque de montage rapide. Balancez et soulevez le
luminaire en place tout en maintenant la tension de
l’axe d’articulation. Le non-respect de cette instruction
peut entraîner l’expulsion de l’axe d’articulation. Les
languettes métalliques de la plaque de montage rapide
s’aligneront avec les orifices de la plaque du boitier.
Alors que le luminaire est soulevé en place, glissez-le
en direction des charnières de blocage. Un «clic» se
fera entendre dès que le luminaire est complètement
assis.
7. Pivotez les deux charnières de blocage pour les
remettre en place puis serrez les vis de blocage à un
couple de 1,1Nm (10po-lb) (Figure6).
Installation sur tige (Figure7)
1. Installez un conduit rigide de 12,7mm (1/2 po) (fourni
par d’autres) sur le raccord de conduit sur le luminaire,
en faisant passer les fils à travers le conduit. Utilisez
du produit d’étanchéité pour filets et serrez la vis de
réglage pour fixer le conduit au luminaire.
2. Fixez le conduit à la boite de jonction homologuée UL
pour endroit humide (fournie par d’autres). Terminez les
raccords électriques conformément aux directives de la
NEC.
Installation sur tourillon (Figure8)
1. Consultez l’étiquette de sens de circulation des
automobiles. Montez le tourillon au luminaire pour que
les flèches de sens de circulation du stationnement de
l’étiquette sont alignées avec le sens de circulation du
stationnement.
2. Fixez avec les vis fournies.
Conduit rigide de
12,7mm (1/2 po)
Vis de
réglage
Assemblez le support de fixation
de montage sur tourillon,
comme montré.
Alignez les
flèches de
sens de
circulation du
stationnement
Figure 8.
Étiquette du guide
d’alignement
Serrez à un
couple de 2,2Nm
(20po-lb)
Étiquette
indiquant le
sens de la
circulation
Option de montage sur tourillon

8
COOPER LIGHTING SOLUTIONS IB500110EN Instructions d’installation
Instructions d’installation - TopTier LED
Installation Murale (Figure8)
1. Suivez les étapes1 à 3 pour l’installation de la boite de
jonction ou de l’installation au plafond pour enlever la
plaque de montage rapide du luminaire.
2. Assemblez le support de fixation mural au bras de
montage mural à l’aide des 3vis à tête plate no8
fournies.
3. Assemblez la plaque de montage rapide au support de
fixation mural à l’aide des 4vis no10 fournies.
emarque:R Ne montez pas le support de fixation mural sur
la boite de jonction. Pour assurer un montage
sécuritaire, le support de fixation mural doit être
monté au mur.
Installation de la Suspension Décorative
1. Fixez le support pivotant à la boite de jonction
encastrée (fournie par d’autres) avec la quincaillerie
fournie.
2. Placer la hotte d’appareil, le collier et la hotte d’appareil
pivotante sur la tige (Figure10).
3. Vissez (1) contre-écrou sur le bout fileté de la tige
jusqu’au dessus du filetage.
4. Insérez la tige dans le support de montage du luminaire
(Figure11).
5. Glissez (1) rondelle et (1) contre-écrou au bas de la tige
et serrez en effectuant au moins 3tours complets.
6. Serrez le contre-écrou supérieur sur le support de
montage du luminaire à l’aide d’une clé jusqu’à ce
qu’il soit bien serré. Passez les fils dans la tige et
assurez-vous qu’ils passent au dessus du luminaire à
suspension.
7. Effectuez les raccords des fils sous la tige.
8. Abaissez la hotte d’appareil et le collier sur le support
de montage du luminaire puis fixez le collier en place
avec la vis de réglage.
Figure 11.
Support pivotant
Boule pivotante
Hotte d’appareil
pivotante
Tige
Collier
Hotte d’appareil
Contre-
écrou Rondelle
Support de montage du
luminaire
Contre-écrou

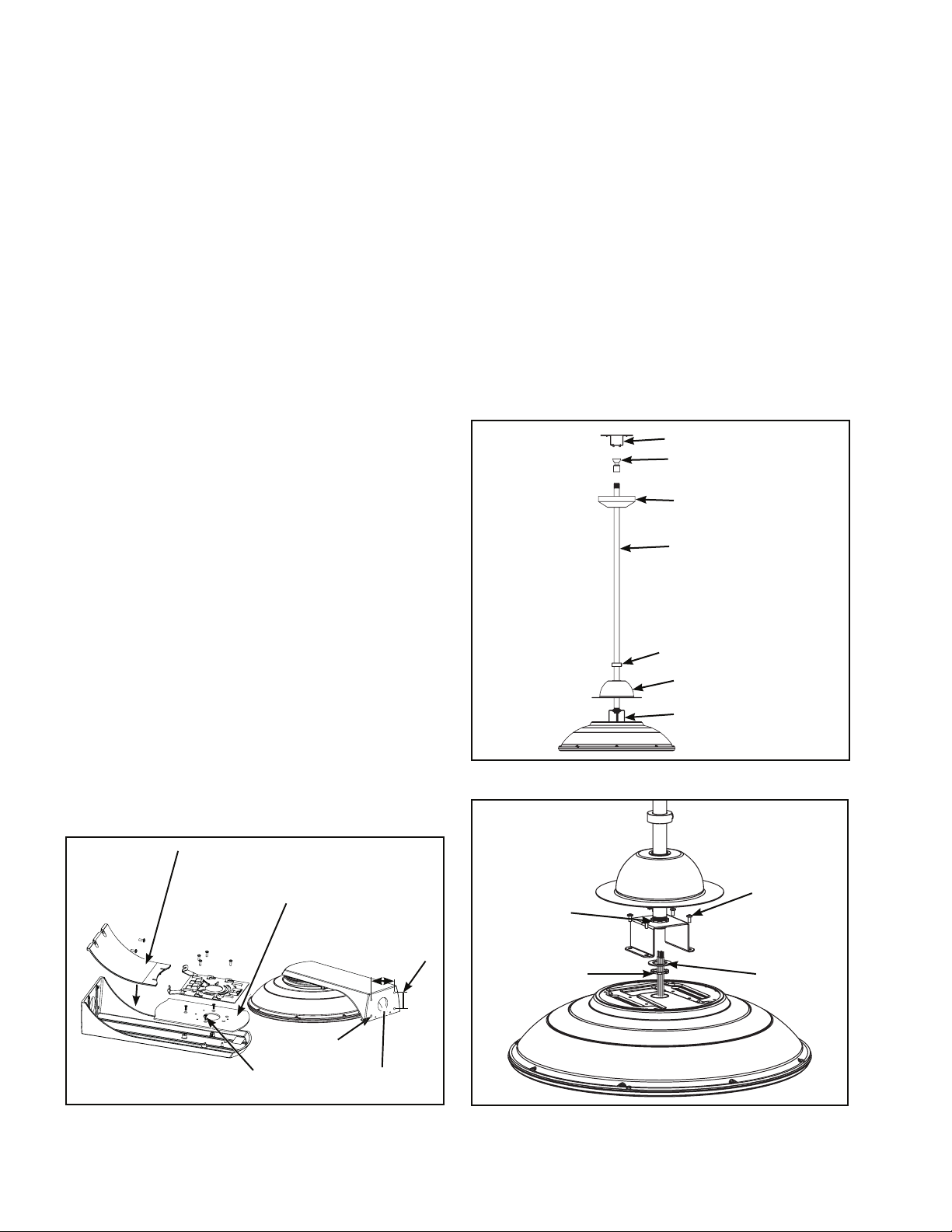

Figure 10. Option de montage suspendu décoratif
Serrez les 4vis
à un couple
de 2,2Nm
(20po-lb)
Assemblez le couvre-joint avec
les vis n°10 après avoir terminé
le câblage du luminaire.
(3) vis à tête plate n°8
Assemblez le support
de fixation de montage
mural
Diamètre de
50,8mm (2po)
(4) trous de
7,1mm (0,28po)
12,1mm
(4,75po)
60,4mm (2,38po)
Figure 9. Option de montage mural
9. Insérez la boule de pivotement de la tige et
l’assemblage du luminaire dans le support pivotant.
10. Raccordez les fils de la tige aux fils d’alimentation
au-dessus du support pivotant.
11. Glissez la hotte d’appareil sur le support pivotant et
tournez pour enclencher les languettes.
Entretien
Un horaire d’entretien périodique doit être respecté pour
maintenir un flux lumineux et un fonctionnement thermique
optimaux. Le nettoyage de la lentille optique doit être
fait à l’aide d’un linge propre et sec afin de retirer toute
la poussière et les autres contaminants. Un nettoyage
additionnel peut être fait en utilisant une solution de
nettoyage acrylique non abrasive.

9
Instrucciones de instalación - TopTier LED
COOPER LIGHTING SOLUTIONS IB500110EN Instrucciones de instalación
ADVERTENCIAADVERTENCIA
RENUNCIA DE RESPONSABILIDAD: Cooper Lighting Solutions no asume ninguna responsabilidad por daños o
pérdidas de ningún tipo que puedan derivarse de la instalación, manipulación o uso incorrecto, descuidado o
negligente de este producto.
AVISO: El tornillo de puesta a tierra verde ya está ubicado correctamente. No lo cambie de ubicación.
ATENCIÓN Departamento de Recepción: Observe que la descripción real de la luminaria no carezca de piezas ni
presente daños notorios al momento de su entrega. Presente el reclamo directamente al transportista de carga por
envíos de carga ligera (LTL). Los reclamos por daños ocultos deben presentarse dentro de los 15 días posteriores a la
entrega del producto. Se debe guardar todo el material dañado, junto con el embalaje original.
Seguridad: Esta luminaria debe cablearse de acuerdo con el Código Eléctrico Nacional y los códigos y ordenanzas
locales aplicables. Se requiere una conexión a tierra adecuada para garantizar la seguridad personal. Observe
cuidadosamente el procedimiento de conexión a tierra en la sección de instalación.
APLICACIONES: Las luminariasTopTier están diseñadas para uso en exteriores y ubicaciones húmedas, por debajo
de los 50°C de temperatura ambiente. Se encuentran aprobadas para su uso en techos/superficies, garajes de
estacionamiento, cubiertas de resguardo, escaleras, zonas de poca altura y aplicaciones de caño rígido o colgantes
de balanceo libre.
Riesgo de incendio, descarga eléctrica, cortes u otros riesgos de accidentes: la instalación y el
mantenimiento de este producto deben ser realizados por un electricista calificado. Una persona con
conocimientos sobre la construcción y el funcionamiento del producto y los riesgos implicados debe
instalar este producto de conformidad con el código de instalación aplicable.
Riesgo de incendio y descarga eléctrica: asegúrese de que la alimentación eléctrica esté APAGADA
antes de comenzar la instalación o intentar realizar cualquier tipo de mantenimiento. Desconecte la
alimentación eléctrica en el fusible o cortacircuitos.
Riesgo de incendio: consulte la etiqueta del producto para conocer los requisitos mínimos específicos del
conductor de suministro.
Riesgo de quemadura: desconecte la alimentación y permita que la luminaria se refresque antes de
manipularla o repararla.
Riesgo de lesiones personales: la luminaria puede dañarse o desestabilizarse de no instalarla
correctamente.
El incumplimiento de estas instrucciones puede provocar la muerte, lesiones corporales graves y daños
materiales.
Información reglamentaria: Este equipo ha sido probado y cumple con los límites de un dispositivo digital de
Clase A, de conformidad con la parte 15 de las Normas de la FCC. La operación está sujeta a las siguientes dos
condiciones: (1) Que este dispositivo no produzca interferencia dañina y (2) que este dispositivo debe aceptar
cualquier interferencia recibida, incluida aquella que pueda provocar un funcionamiento no deseado.

10
Instrucciones de instalación - TopTier LED
COOPER LIGHTING SOLUTIONS IB500110EN Instrucciones de instalación
Placa de montaje
rápido (2) bisagras de
fijación
(2) tornillos de fijación
Cubierta
superior
Ganchos de retención
Bisagra para
cables
Figura 2.
Figura 4.
Deslice
placa de
montaje
rápido
Figura 1.
INSTALACIÓN
Herramientas Necesarias
Destornillador con punta Phillips, herramientas para realizar
conexiones eléctricas, conectores para cableado con
certificación UL para uso en ubicaciones húmedas, caja
de derivación con certificación UL para uso en ubicaciones
húmedas.
Guía de Alineación (Instalación en garaje de
estacionamiento)
Alinee la placa de montaje rápido con la caja de derivación
haciendo coincidir las flechas con las líneas de los carriles
de circulación del garaje (Figura 3). La dirección de las
flechas debe estar alineada con la dirección del tránsito.
Instalación con montaje en superficie
1. Afloje (no extraiga) los dos tornillos de fijación
(Figura1). Balancee ambas bisagras de fijación hacia
afuera, a los lados derecho e izquierdo hasta que
lleguen a su tope.
2. Deslice la placa de montaje rápido hacia adelante hasta
que la placa se suelte del alojamiento (Figura2).
3. Desenganche la placa de montaje rápido de la bisagra
para cables (Figura3).
4. Instale la placa de montaje rápido en una caja de
derivación para ubicaciones húmedas (de otras marcas)
usando los accesorios incluidos (tornillos n.º 8-32 x 3/4”
o n.º 6-32 x 3/4”). Consulte la guía de alineación más
arriba y las flechas de alineación en la etiqueta de la
placa de montaje rápido (Figura3).
5. Cuelgue la luminaria de la placa de montaje rápido por
la bisagra para cables (Figura4).
Align Arrows with Driving Lane
6861H01
Caja de derivación para
uso en ubicaciones
húmedas (de otras marcas)
Placa de montaje
rápido
Etiqueta guía para
la alineación
Bisagra
para cables
(2) bisagras de
fijación
Placa del alojamiento
(2) tornillos de
fijación
Figura 3.
Figura 5.

11
Instrucciones de instalación - TopTier LED
COOPER LIGHTING SOLUTIONS IB500110EN Instrucciones de instalación
(2) tornillos de
fijación
Figura 7. Stem Mount Option
Figura 6.
Realice las Conexiones Eléctricas. (Figura5)
ota:N Asegúrese de que el cableado esté centrado a través
de la bisagra para cables.
a. Conecte el cable de voltaje de línea del lado de la
alimentación con el terminal negro.
b. Conecte el cable neutro del lado de la
alimentación con el terminal blanco.
c. Conecte el cable de conexión a tierra del lado de la
alimentación con el terminal verde.
d.Conecte los terminales de regulador de 0-10V
o los terminales de la tapa si no usa controles de
regulación.
ota:N El instalador debe utilizar las conexiones de cableado
aprobadas para uso en ubicaciones húmedas con
certificación UL dentro de la caja de derivación con
certificación UL (de otras marcas).
6. Una vez realizadas las conexiones eléctricas, empuje
los cables empalmados a través del orificio central de la
placa de montaje rápido. Balancee y levante la luminaria
hasta su posición, mientras mantiene la tensión en
la bisagra para cables. De no mantener la tensión, la
bisagra para cables puede quedar desenganchada.
Las lengüetas de metal en la placa de montaje rápido
quedarán alineadas con las aberturas en la placa del
alojamiento. Con la luminaria levantada en su lugar,
deslícela en la dirección de las bisagras de fijación. Se
escuchará un sonido de “clic” cuando la luminaria esté
completamente asentada.
7. Balancee ambas bisagras de fijación nuevamente en
su lugar y ajuste los tornillos de fijación a 10pulg.-lb
(1,13N·m) (Figura6).
Instalación de Montaje en Caño (STM) (Figura7)
1. Instale un conducto rígido de 1/2” (de otras marcas) al
accesorio de conexión correspondiente en la luminaria,
roscando los cables a través de dicho conducto. Use
sellador de roscas y apriete el tornillo de sujeción para
fijar el conducto de la luminaria.
2. Conecte el conducto a la caja de derivación para
ubicación húmeda certificada por UL (de otras marcas).
Lleve a cabo las conexiones eléctricas según las pautas
de NEC.
Instalación de Montaje en Soporte (TMB) (Figura 8)
1. Consulte la etiqueta de dirección del carril de manejo.
Monte el soporte a la luminaria de manera que las
flechas del carril de manejo de la etiqueta queden
alineadas con el carril de manejo real.
2. Fije con los tornillos provistos.
Arme la base del
soporte como se
muestra en la
figura.
Alinee las
flechas del
carril de
manejo
Figura 8.
Alignment Guide Label
Apriete a
20 pulg.-lb
(2,26 N·m)
Etiqueta que
muestra la
dirección del
carril de
manejo.
Trunnion Mount Option
Conducto rígido
de 1/2”
Tornillo de
sujeción

12
Instrucciones de instalación - TopTier LED
COOPER LIGHTING SOLUTIONS IB500110EN Instrucciones de instalación
Instalación de Montaje en Pared (WM) (Figura8)
1. Siga los pasos 1 al 3 para la instalación en el techo/caja
de derivación para extraer la placa de montaje rápido de
la luminaria.
2. Ensamble el soporte de montaje en pared al brazo
correspondiente usando los tres (3) tornillos de cabeza
de n.º8 suministrados.
3. Ensamble la placa de montaje rápido al soporte de
montaje en pared usando los cuatro (4) tornillos n.º10
suministrados.
ota:N No monte el soporte de pared a una caja de deri-
vación. El soporte de pared debe fijarse a la pared
para un montaje seguro.
Instalación de montaje colgante decorativo (DPM)
1. Monte el soporte giratorio a la caja de derivación
montada al ras (de otras marcas) usando los accesorios
suministrados.
2. Coloque la cubierta de resguardo de la luminaria, el
collar y la cubierta de resguardo giratoria sobre el caño.
(Figura10).
3. Atornille (1) tuerca de fijación en el extremo roscado del
caño en la parte superior del roscado.
4. Inserte el caño a través del soporte de montaje de la
luminaria. (Figura11).
5. Deslice (1) arandela y (1) tuerca de fijación en la parte
inferior del caño y ajuste a un mínimo de 3 vueltas
completas.
6. Ajuste la tuerca de fijación superior en el soporte de
montaje de la luminaria y apriete con la llave. Pase
los cables a través del caño y asegúrese de que se
extiendan sobre la parte superior del colgante.
7. Realice las conexiones de cables por debajo del caño.
8. Baje la cubierta de resguardo de la luminaria y el collar
sobre la parte superior del soporte de montaje de dicha
luminaria y fije el collar con el tornillo de sujeción.
Figura 11.
Soporte giratorio
Bola giratoria
Cubierta de resguardo
giratoria
Caño
Collar
Cubierta de resguardo de
la luminaria
Arandela
Soporte de montaje de
la luminaria
Tuerca de
fijación
Figura 10. Decorative Pendant Mount Option
Apriete los
cuatro (4)
tornillos a 20
pulg.-lb (2,26
N·m)
Ensamble la placa de la
cubierta luego de cablear la
luminaria con tornillos n.º10.
(3) tornillos de cabeza
plana n.º8
Ensamble el soporte
de montaje en pared.
2" de diámetro
(4) orificios de 0,28"
4,75"
2,38"
Figura 9. Wall Mount Option
9. Inserte el extremo de la bola giratoria del caño y el
conjunto de la luminaria en el soporte giratorio.
10. Conecte los cables del caño a los conectores de la
fuente de alimentación por arriba del soporte giratorio.
11. Deslice la cubierta de resguardo giratoria sobre
el soporte giratorio y dóblela para enganchar las
lengüetas.
Mantenimiento
Se debe seguir un cronograma de mantenimiento periódico
para conservar la potencia de la luz y el rendimiento térmico
óptimos. La limpieza de la lente óptica se debe realizar
con un paño limpio y seco, para eliminar el polvo u otros
contaminantes. Se puede realizar una limpieza adicional con
una solución de limpieza de acrílico no abrasiva.
Tuerca de
fijación

13
Instrucciones de instalación - TopTier LED
COOPER LIGHTING SOLUTIONS IB500110EN Instrucciones de instalación

Cooper Lighting Solutions is a
registered trademark.
All trademarks are property
of their respective owners.
Cooper Lighting Solutions est une
marque de commerce déposée.
Toutes les autres marques de
commerce sont la propriété de leur
propriétaire respectif.
Cooper Lighting Solutions es una
marca comercial registrada. Todas las
marcas comerciales son propiedad de
sus respectivos propietarios.
Product availability, specifications,
and compliances are subject to
change without notice
La disponibilité du produit, les
spécifications et les conformités
peuvent être modifiées sans préavis
La disponibilidad de productos, las
especificaciones y los cumplimientos
están sujetos a cambio sin previo aviso
FCC Statement
Declaration of Conformity
Note: This equipment has been tested and
found to comply with the limits for a Class
A digital device, pursuant to part 15 of
the FCC Rules.These limits are designed
to provide reasonable protection against
harmful interference when the equipment is
operated in a commercial environment.This
equipment generates, uses, and can radiate
radio frequency energy and, if not installed
and used in accordance with the instruction
manual, may cause harmful interference
to radio communications. Operation of this
equipment in a residential area is likely to
cause harmful interference in which case
the user will be required to correct the
interference at his own expense.
Declaración de la FCC
Declaración de conformidad
Nota: Se ha probado este equipo y se ha
determinado que cumple con los límites
para un dispositivo digital de ClaseA, de
conformidad con la Sección15 de las normas
de la FCC. Estos límites están diseñados para
proporcionar una protección razonable contra
interferencias perjudiciales cuando el equipo
se opera en un entorno comercial. Este equipo
genera, utiliza y puede irradiar energía de
radiofrecuencia y, si no se instala y utiliza
de acuerdo con el manual de instrucciones,
puede causar interferencias perjudiciales en
las comunicaciones de radio. Es probable que
el funcionamiento de este equipo en un área
residencial cause interferencia perjudicial, en
cuyo caso el usuario deberá corregirla a su
propio costo.
Énoncé de la FCC
Déclaration de conformité
Remarque: Cet équipement a été mis à l’essai
et déclaré conforme aux limites établies pour
un dispositif numérique de catégorieA en
vertu de l’article15 des règlements de la FCC.
Ces limites sont conçues pour assurer une
protection raisonnable contre tout brouillage
nuisible lorsque l’équipement fonctionne
dans un environnement commercial. Cet
équipement produit, utilise et peut émettre
de l’énergie radioélectrique et, s’il n’est
pas installé et utilisé conformément aux
instructions, il peut créer des parasites
nuisibles aux communications radio.
L’utilisation de cet équipement dans une
installation résidentielle est susceptible
de provoquer des interférences nuisibles,
auquel cas l’utilisateur devra corriger ces
interférences à ses propres frais.
Cooper Lighting Solutions
1121 Highway 74 South
Peachtree City, GA 30269
P: 770-486-4800
www.cooperlighting.com
© 2020 Cooper Lighting Solutions
All Rights Reserved
Publication No. IB500110EN
June 3, 2020
Warranties and Limitation of Liability
Please refer to www.cooperlighting.com for our terms and conditions.
Garanties et limitation de responsabilité
Veuillez consulter le site www.cooperlighting.com pour obtenir les conditions générales.
Garantías y Limitación de Responsabilidad
Visite www.cooperlighting.com para conocer nuestros términos y condiciones.
