Costway HU10393 User manual

HU10393
Twin Low Loft Bed with Drawer
Lit Jumeau Surélevé avec Tiroir
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
If you're having difficulty, our friendly
customer team is always here to help.
USA office: Fontana AUS office: Truganina GBR office: Ipswich FRA office: Saint Vigor d'Ymonville
USA:[email protected]
AUS:[e-mail]
GBR:[e-mail]
FRA:[e-mail]

Before You Start
Please read all instructions carefully.
Retain instructions for future reference.
Separate and count all parts and hardware.
Read through each step carefully and follow the proper order.
We recommend that, where possible, all items are assembled near to the area in
which they will be placed in use, to avoid moving the product unnecessarily once
assembled.
Always place the product on a flat, steady and stable surface.
Keep all small parts and packaging materials for this product away from babies
and children as they potentially pose a serious choking hazard.
FR
Veuillez lire attentivement toutes les instructions.
Conservez les instructions pour vous y référer ultérieurement.
Vérifiez toutes les pièces et les accessoires.
Lisez attentivement chaque étape et suivez l’ordre correct.
Nous recommandons que, dans la mesure du possible, tous les produits
soient assemblés à proximité de la zone où ils seront utilisés, afin d’éviter tout
déplacement inutile du produit une fois assemblé.
Placez toujours le produit sur une surface plane et stable.
Conservez toutes les petites pièces de ce produit et les matériaux d’emballage
hors de portée des bébés et des enfants, car ils pourraient présenter un risque
d’étouffement.
Avant de Commencer
EN
Instructions De Retour / Réclamation De Dommages
Dans le cas où un retour est requis, l'article doit être retourné dans sa boîte
d'origine. Sans cela, votre retour ne sera pas accepté.
NE PAS jeter la boîte/l'emballage d'origine.
Prenez une photo des marquages de la boîte.
Prenez une photo des dommages (le cas échéant).
Envoyez-nous un e-mail avec les images demandées.
Une photo des marquages (texte) sur le côté de la boîte est requise au cas où
une pièce serait nécessaire pour le remplacement. Cela aide notre personnel à
identifier votre numéro de produit pour s'assurer que vous recevez les bonnes
pièces.
Une photo des dommages est toujours requise pour déposer une réclamation et
obtenir rapidement votre remplacement ou votre remboursement. Assurez-vous
d'avoir la boîte même si elle est endommagée.
Envoyez-nous un e-mail directement depuis le marché où votre article a été
acheté avec les images ci-jointes et une description de votre réclamation.
FR
In case a return is required, the item must be returned in original box. Without this
your return will not be accepted.
DO NOT discard the box / original packaging.
Take a photo of the box markings.
Take a photo of the damaged part (if applicable).
Send us an email with the images requested.
A photo of the markings (text) on the side of the box is required in case a part is
needed for replacement. This helps our staff identify your product number to
ensure you receive the correct parts.
A photo of the damage is always required to file a claim and get your replacement
or refund processed quickly. Please make sure you have the box even if it is
damaged.
Email us directly from marketplace where your item was purchased with the
attached images and a description of your claim.
EN
Return / Damage Claim Instructions
Instructions De Retour / Réclamation De Dommages
02 27

Detail View / Vue Détaillée
AVERTISSEMENT DE SÉCURITÉ
! !
Couchette supérieure
Type de lit
Jumeau standard
1. Ce lit est conçu pour être utilisé uniquement avec un (des) matelas répondant aux
spécifications suivantes sur le lit supérieur :
2. Suivez les informations des avertissements figurant sur la structure d'extrémité du lit
superposé supérieur et sur le carton. Ne retirez pas l'étiquette d'avertissement du lit.
3. Utilisez toujours les matelas ou les supports de matelas de taille recommandée, ou
les deux, pour aider à prévenir les risques de coincement ou de chute.
4. La surface du matelas doit se trouver à au moins 127 mm (5 po) sous le bord
supérieur des garde-corps.
5. Ne pas permettre aux enfants de moins de 6 ans d'utiliser la couchette supérieure.
6. Vérifiez et assurez-vous périodiquement que le garde-corps, l'échelle et les autres
composants sont dans leur bonne position, qu'ils ne sont pas endommagés et que tous
les connecteurs sont bien serrés.
7. Ne permettez pas le chahut sur ou sous le lit et interdisez de sauter sur le lit.
8. Utilisez toujours l'échelle pour entrer et sortir de la couchette supérieure.
9. N'utilisez pas de pièces de rechange. Contactez le fabricant pour obtenir une pièce de
rechange.
10. L'utilisation d'une veilleuse peut constituer une mesure de sécurité supplémentaire
pour un enfant utilisant la couchette supérieure.
11. Utilisez toujours des garde-corps sur les deux côtés longs de la couchette
supérieure. Si le lit superposé doit être placé près d'un mur, le garde-corps qui s'étend
sur toute la longueur du lit doit être placé contre le mur pour éviter que l'enfant ne soit
coincé entre le lit et le mur.
12. L'utilisation de matelas flottants à eau ou à sommeil est interdite.
13. RISQUE DE STRANGULATION - Ne jamais attacher ou suspendre à une partie du
lit superposé des articles qui ne sont pas conçus pour être utilisés avec le lit ; par
exemple, mais sans s'y limiter, des crochets, des ceintures et des cordes à sauter.
14. Conservez ces instructions pour vous y référer ultérieurement.
15. Interdire plus d'une personne sur le lit supérieur.
16. Nous vous recommandons d'assembler votre lit superposé sur le carton d'expédition
afin de protéger votre sol ou votre tapis.
17. Assurez-vous que toutes les agrafes sont sorties de la boîte avant de commencer
l'assemblage sur le carton d'expédition.
12. The use of water or sleep flotation mattresses is prohibited.
13. STRANGULATION HAZARD - Never attach or hang items to any part of the bunk
bed that are not designed for use with the bed; for example, but not limited to, hook,
belts and jump ropes.
14. Keep these instruction for future reference.
15. Prohibit more than one person on upper bunk.
16. We recommend assembling your bunk bed on the shipping carton to protect your
floor or carpet.
17. Be certain all staples are out of the box before beginning assembly on the shipping
carton.
26 03

SAFETY WARNING !!
Upper bunk
Bed type
Twin Standard
This bed is designed for use only mattress (es) meeting the following specifications
on the upper bunk:
2. Follow the information on the warnings appearing on the upper bunk bed end
structure and on the carton. Do not remove warning label from bed.
3. Always use the recommended size mattresses or mattress supports, or both, to help
prevent the likelihood of entrapment or falls.
4. Surface of mattress must be at least 5" (127mm) below the upper edge of guardrails.
5. Do not allow children under 6 years of age to use the upper bunk.
6. Periodically check and ensure that the guardrail, ladder, and other components are in
their proper position, free from damage, and that all connectors are tight.
7. Do not allow horseplay on or under the bed and prohibit jumping on the bed.
8. Always use the ladder for entering and leaving the upper bunk.
9. Do not use substitute part. Contact the manufacture for replacement part.
10. Use of a night light may provide added safety precaution for a child using the upper
bunk.
11. Always use guardrails on both long sides of the upper bunk. If the bunk bed will be
placed next to the wall, the guardrail that runs the full length of the bed should be placed
against the wall to prevent entrapment between the bed and wall.
Part List / Liste des Pièces
A x1 B x1 C x1
HU10393-12
D x1 E x3 E1 x1
F x1 F1 x1 G4 x2
H x2 H1 x2 J x1
J1 x1
Leg (Left Front)
/Pied (avant gauche)
Leg (Left Back)
/Pied (arrière gauche)
Leg (Right Front)
/Pied (avant droit)
Leg (Right Back)
/Pied (arrière droit)
Horizontal bar
/Barre horizontale
K x1 K1 x1
L x4 M x2 N x2
Horizontal bar HB
/Barre horizontale HB
Horizontal bar HB
/Barre horizontale HB
Horizontal bar FB
/Barre horizontale FB
/Barre horizontale de
support HB
/Barre verticale de
support HB
/Support de garde-corps
(gauche)
/Support de garde-corps
(droite)
/Panneau latéral de
séparation HB
Divider side panel HB
Support horizontal bar HB Support vertical bar HB Guard rail support (left)
Guard rail support (right) Side rail (Front)
/Rail latéral (Avant)
Side rail (Back)
/Rail latéral (Arrière)
Long guard rail
/Garde-corps long
Vertical guard rail
/Garde-corps vertical
Slats - 2sets (7pcs/set) /
Lattes - 2sets (7pcs/set)
04 25

29: Q x1 Q1 x1 S x1
S1 x1 S2 x2 T3 x2
U x1 V x1
Vertical bar (front) Vertical bar (front) Ladder (Left)
/Échelle (gauche)/Barre verticale (avant) /Barre verticale (avant)
/Barre horizontale inférieure
(avant)
/Support de tiroir
Ladder (Right)
/Échelle (droit)
Step ladder
/Escabeau Back panel
/Panneau arrière
Lower horizontal bar (front) Support drawer
x12
8
61mm

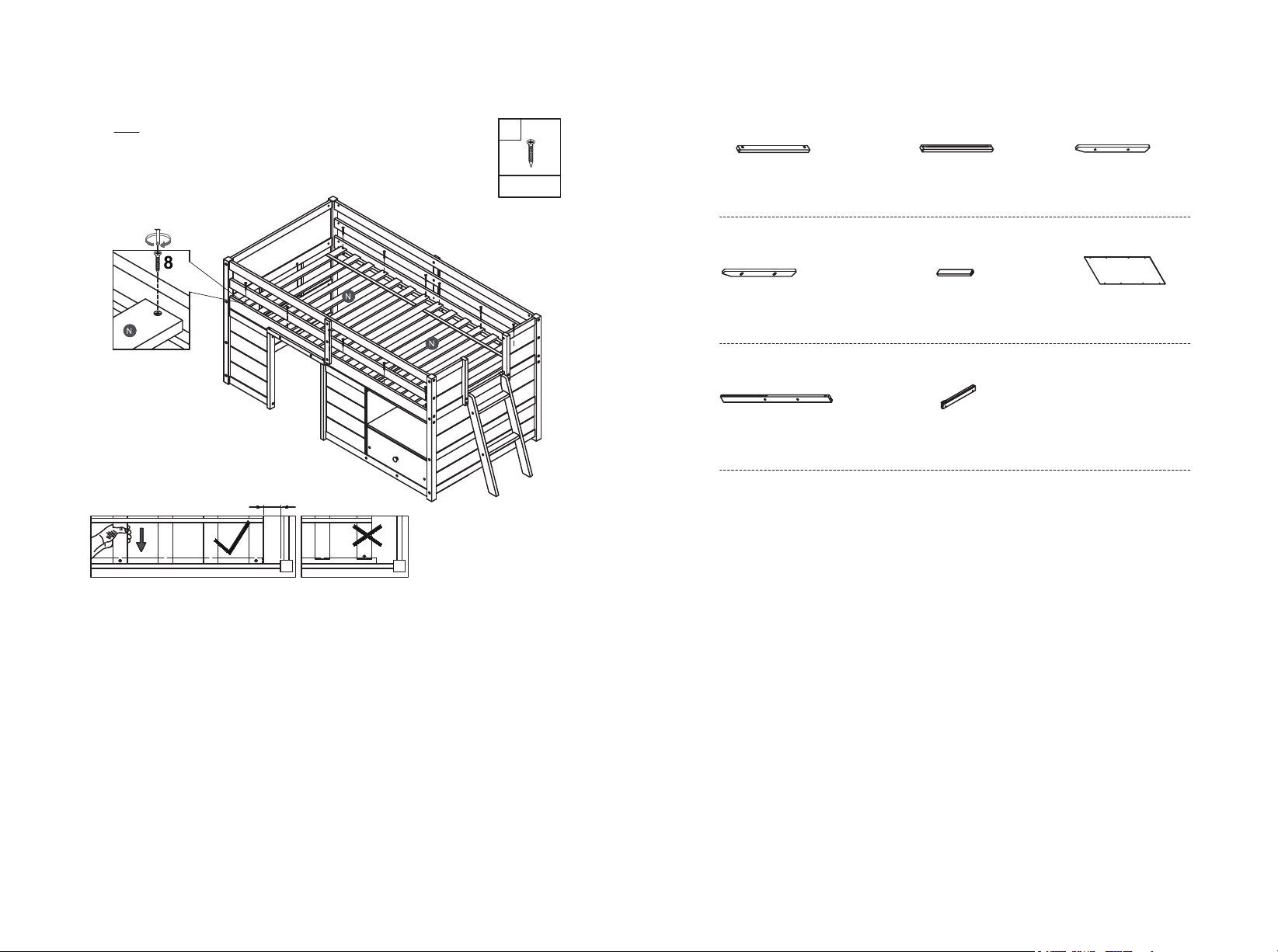

EN: Note: Do not lock the screws of the bed slats to the outermost edge of
the bed slats, you need to leave a certain space at the edges, otherwise it will
cause the board to break.
Do not lock the bed slats on the edge of the wood, please hold firmly
before screwing, hold it in place with one hand, then lock the screw.
FR: Remarque: Ne verrouillez pas les vis des lattes de lit sur le bord
le plus extérieur des lattes de lit, vous devez laisser un certain espace
sur les bords, sinon cela causera la rupture de la planche.
Ne verrouillez pas les lattes du lit sur le bord du bois, veuillez tenir
fermement avant de visser,maintenez-le en place d'une main, puis
verrouillez la vis.
24 05

E2 x1 G x1 G1 x2
HU10393-22 27:
G2 x1 G3 x2 I x2
O x2 P x3 R x1
T x2 T1 x1 T2 x1
U1 x2 U2 x1 W x1
W1 x2 W2 x1 W3 x1
Horizontal bar
/Barre horizontale FB /Panneau latéral
supérieur HB
/Panneau latéral
inférieur HB/FB
/Panneau latéral de
séparation FB
/Panneau latéral
supérieur FB
/Barre horizontale
supérieure FB
/Barre horizontale
supérieure (arrière)
/Barre horizontale
inférieure (arrière)
/Panneau avant du tiroir
/Panneau gauche
/droit du tiroir
/Panneau arrière
du tiroir
/Panneau inférieur du tiroir
/Panneau (avant)
/Haut et étagère /Panneau latéral (gauche) /Panneau latéral (droite)
/Barre horizontale
(avant)
/Barre horizontale de
support (avant)
FB Upper side panel HB Lower side panel HB/FB
Divider side panel FB Upper side panel FB Upper horizontal bar FB
Panel (front) Horizontal bar (front) Support horizontal bar (front)
Top & Shelf Side panel (left) Side panel (right)
Upper horizontal bar (back) Lower horizontal bar (back) Drawer front
Drawer (left/right) Drawer back Drawer bottom
x4
5 9 12
x2
13
5
5
5
13
13
13 13
12
5
9
5
x4 x4
28: 13
x2
06 23

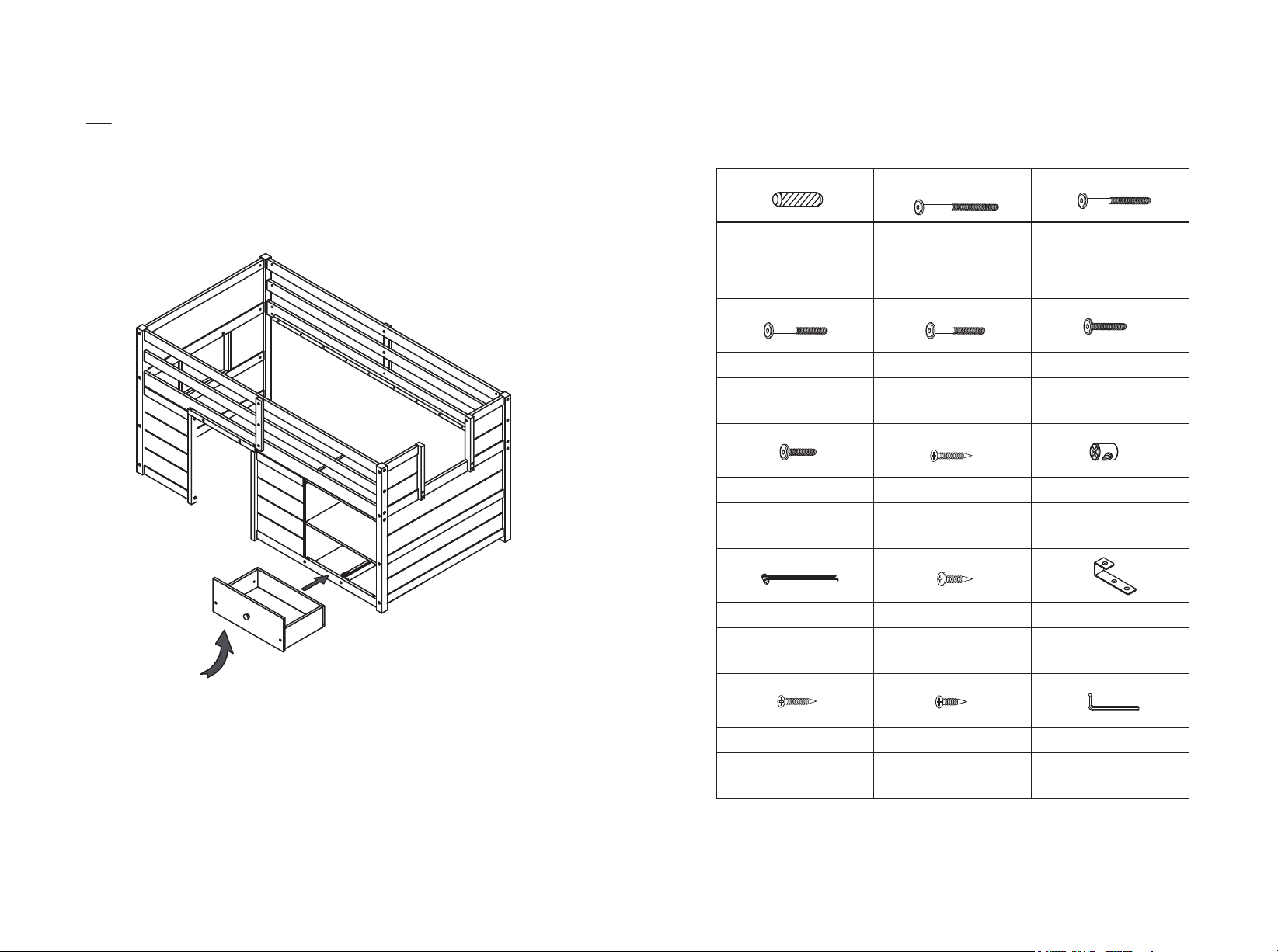

Hardware List / Liste des Accessoires
1 x22 2x16 3 x18
5 x27 6x4
7 x14 8 x12 9x67
10 x1 11 x16 12 x2
13 x6
HU10393-12
Ø8*30mm
Wood dowel
/Cheville en bois
Hex-Head bolts
/Boulons à tête
hexagonale
(Ø15)1/4"*100mm (Ø15)1/4"*80mm
Hex-Head bolts
/Boulons à tête
hexagonale
(Ø12)1/4"*60mm
Hex-Head bolts
/Boulons à tête
hexagonale
(Ø12)1/4"*30mm
Hex-Head bolts
/Boulons à tête
hexagonale
Horizontal-Hole nuts
1/4"*15 (9.5mm)
Ø4*30mm
Screws
/Vis
(Ø12)1/4"*35mm
Hex-Head bolts
/Boulons à tête
hexagonale
14 x11 15 x1
26:
4 x6
(Ø12)1/4"*70mm
Hex-Head bolts
/Boulons à tête
hexagonale
340*30mm
Upper slider drawer
/Glissière supérieure
du tiroir
/Écrous à trou horizontal
Ø3.5*15mm
Screws
/Vis /Crochets
81*26*21*(2.5mm)
Hooks
Ø4*19mm
Screws
/Vis
Ø3.5*15mm
Screws
/Vis
(1/4")4.5*58mm
Allen key
/Clé Allen
22 07

24:

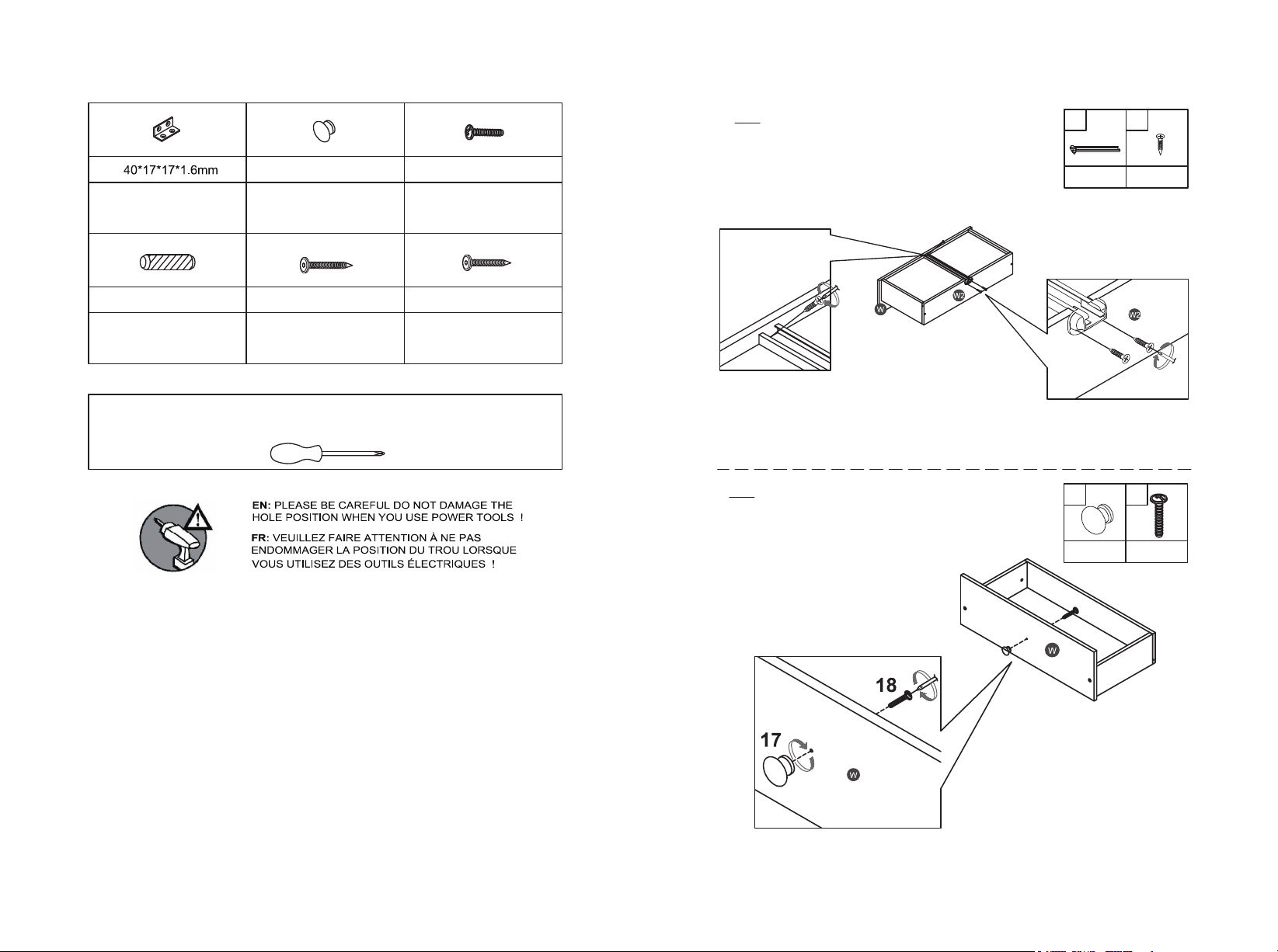

16 x2 17 x1 18 x1
EN: ASSEMBLY TOOLS REQUIRED ( NOT INCLUDED )
FR: OUTILS D'ASSEMBLAGE REQUIS (NON INCLUS)
19 x8 20 x2 21 x4
Metal bracket
/Support métallique
Knob
/Bouton
Ø38*Ø28*33mm
Bolt (for Knob)/
Boulon (pour le
bouton)
3/16"*25mm
Ø10*40mm
Wood dowel
/Cheville en bois
(Ø12)1/4"*65mm
Hex-Head bolts
/Boulons à tête
hexagonale
(Ø12)1/4"*40mm
Hex-Head bolts
/Boulons à tête
hexagonale
14
10
10
14
14
x3
14
10
x1
1PC
17 18
1PC
25:
08 21

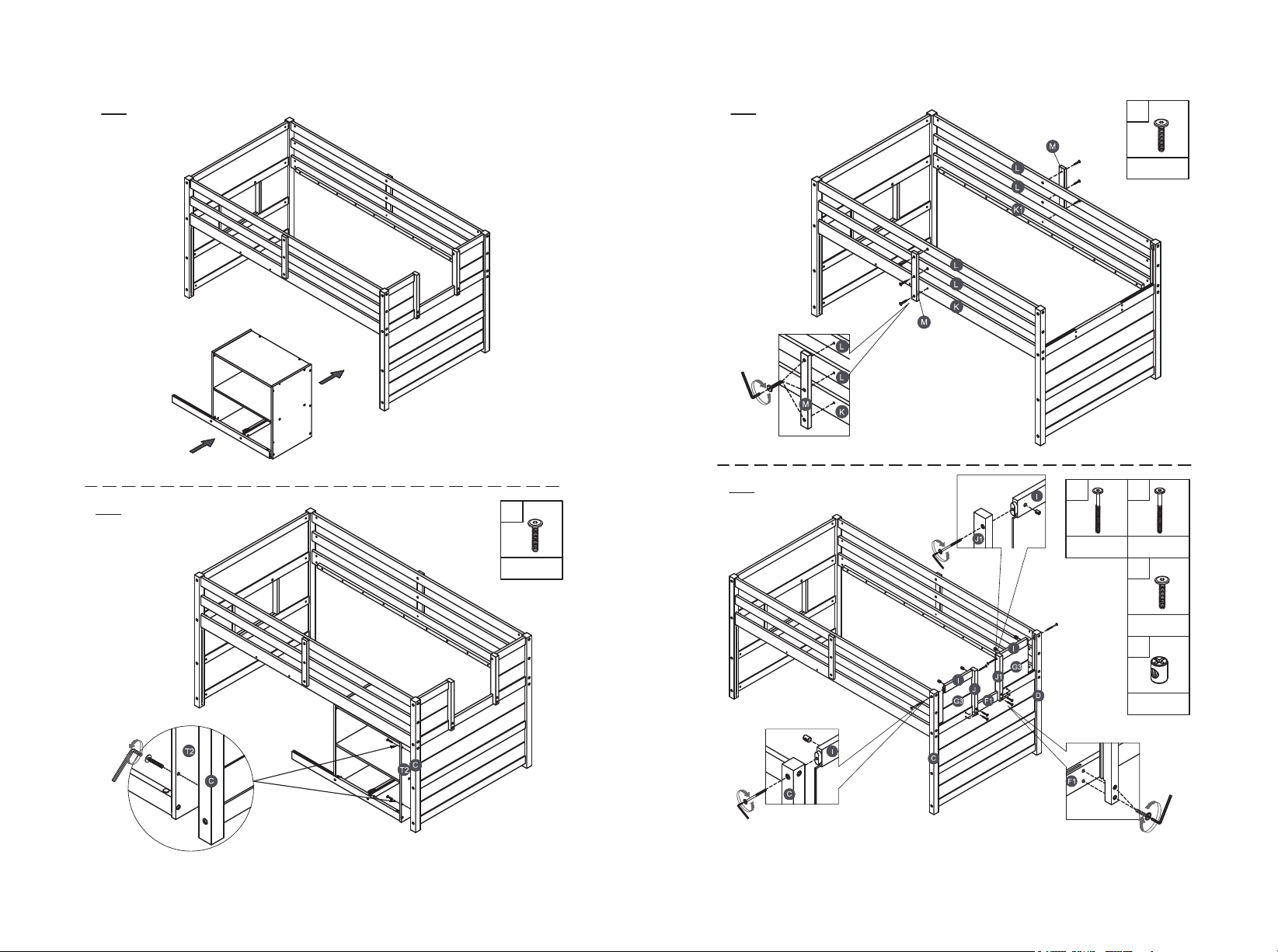

22:
23:
x2
5
9
1
x4
5
5
x2
x2
5
9
1
x4
5
9
1
x2
01:
x4
7
7
7
7
7
7
1
x8
1
02:
15
20 09

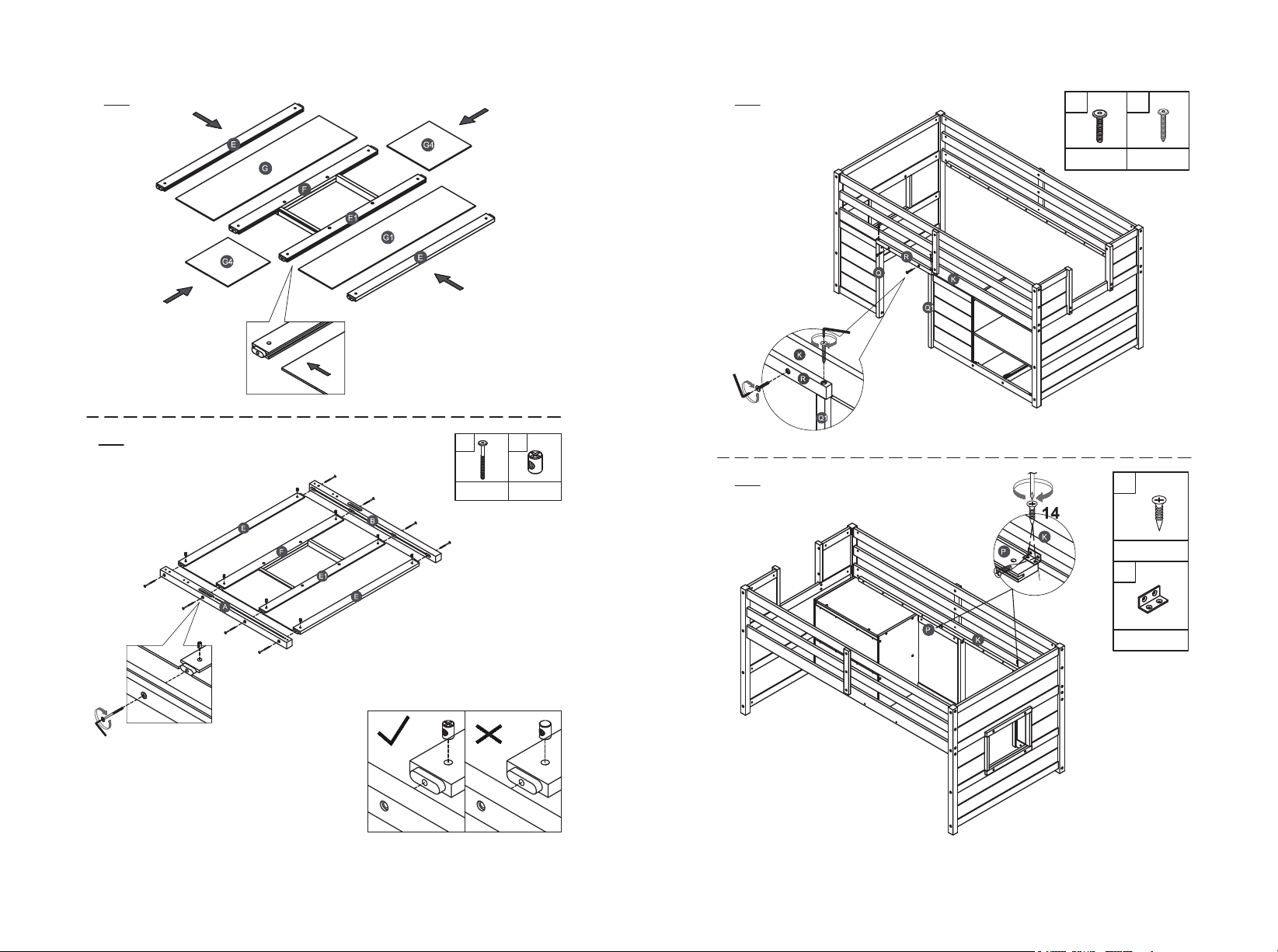

03:
x8
39
3
3
3
3
3
3
3
3
9
3
04:
x8
15 9
9
EN: Note: Part 9 will face up with the "x" mark on it,
otherwise it cannot be tightened.
FR: Remarque: La pièce 9 sera face
vers le haut avec la marque <<x>>,
sinon elle ne peut pas être serrée.
21:
x8
16
14
14
x2
20:
x2
720
7
7
20
20
720
x2
16
10 19

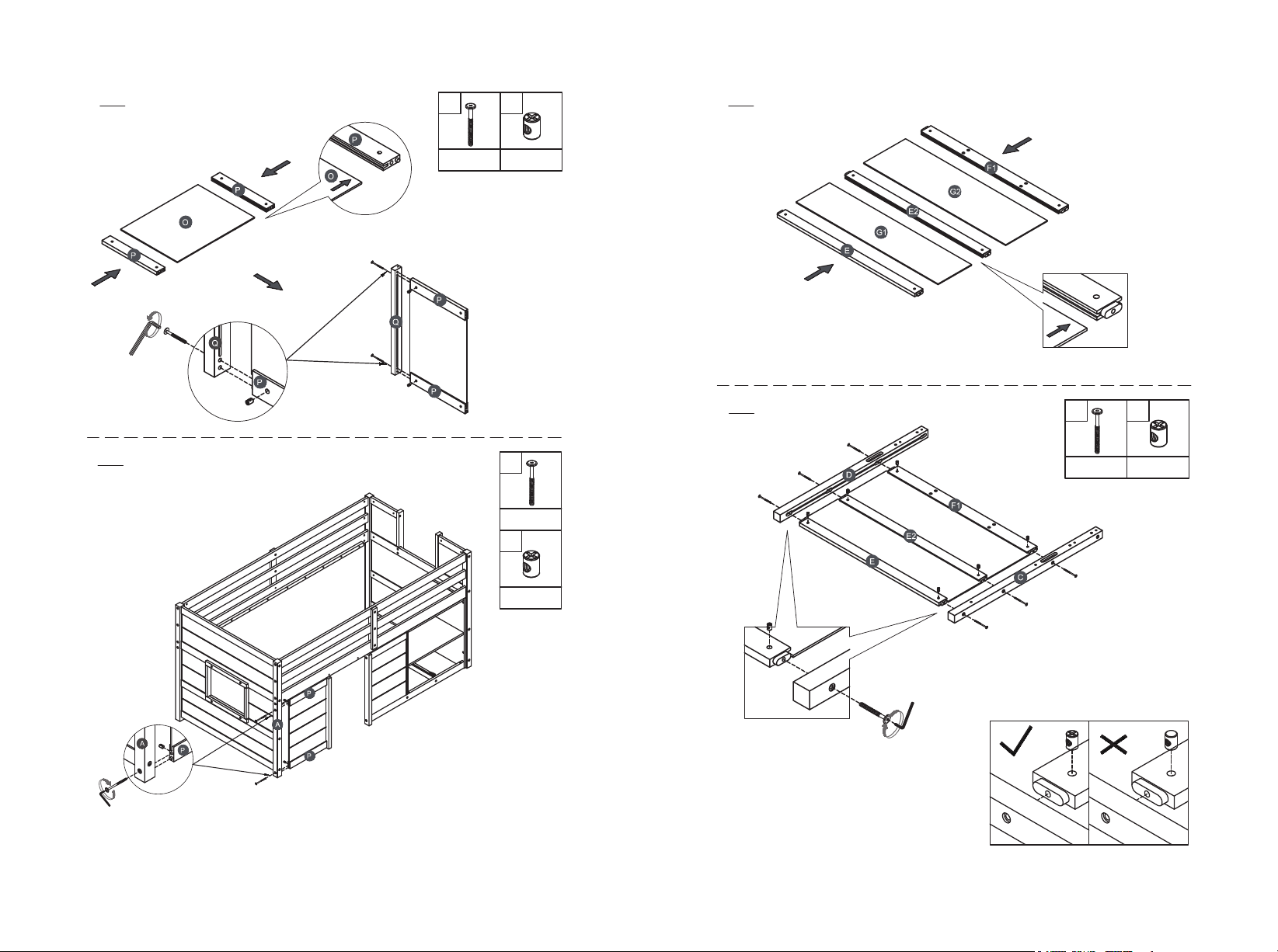

05:
06:
3
3
3
3
3
3
x6
3 9
9
3
x6
9
9
EN: Note: Part 9 will face up with the "x" mark on it,
otherwise it cannot be tightened.
FR: Remarque: La pièce 9 sera face
vers le haut avec la marque <<x>>,
sinon elle ne peut pas être serrée.
18:
x2
4 9
4
4
9
4
x2
19:
x2
3
9
3
3
3
9
x2
19:
18 11

07:
x16
2 9
x8
19
2
2
2
2
2
2
2
2
2
2
2
2
19
19
19
19
9
9
9
19
19
2
x16
16:
x1
4 9
4
4
9
x1
17:
x1
4
9
5
4
9
9
5
4
x2
x1
5
12 17

x6
7
7
7
7
7
7
7
7
08:
3
x2
3
9
3
4
4
6
6
x4
6
9
3
9
4
6
x2
x4
09:
15:
x2
7
7
7
7
14:
16 13

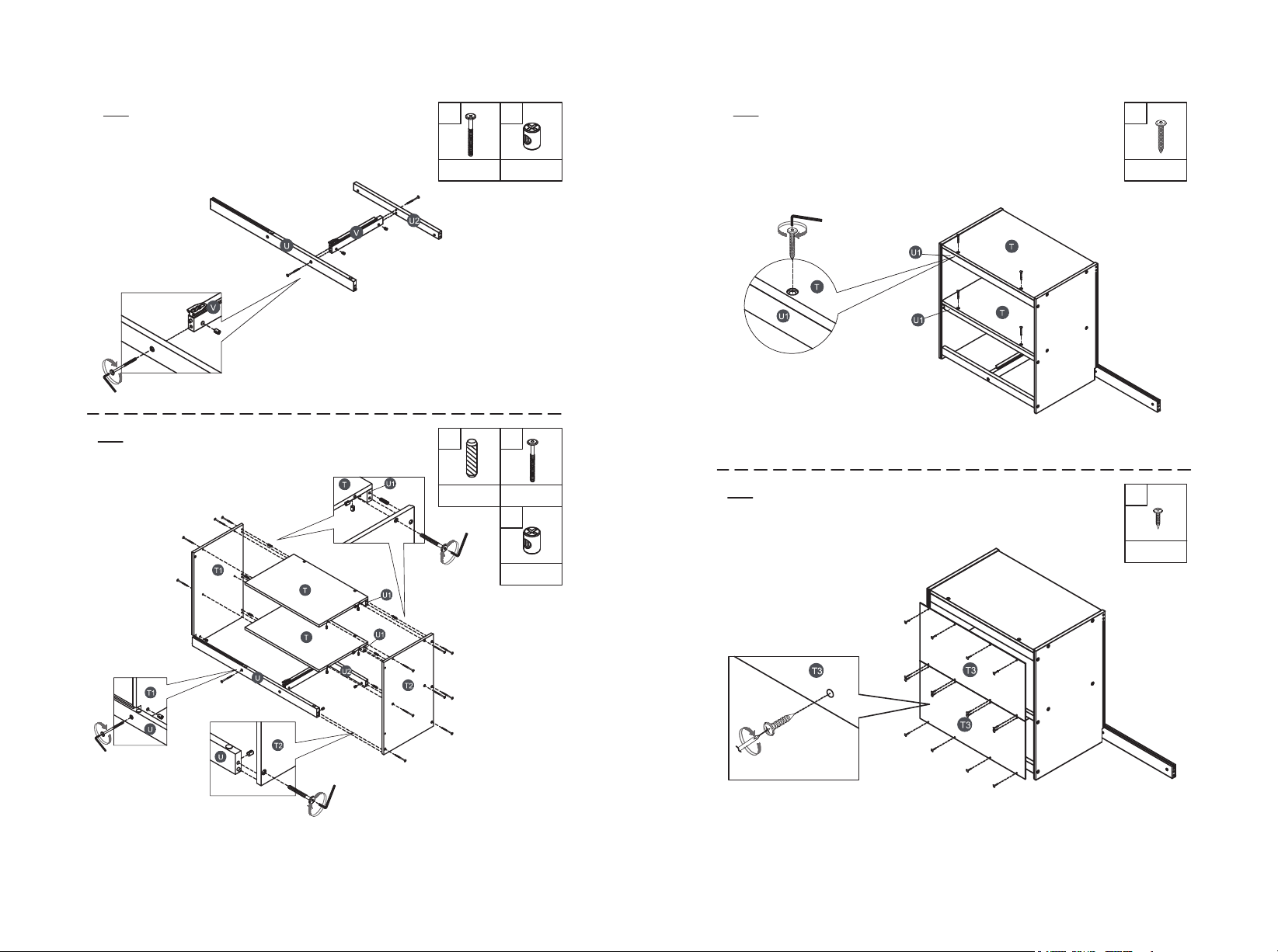

10: 59
x2
5
9
5
5
x2
11:
x16
5
9
x6
1
1
1
1
1
1
1
5
5
5
5
5
5
5
5
5
55
5
5
9
1
5
21
x4
21
21
21
21
21
5
9
9
5
x16
12:
13:
x16
11
11
14 15
