CREE LIGHTING EDGE Series User manual

THE EDGE®
LED Pathway
Includes: XBP
1 of 3 CI347X02R1_B
INSTALLATION INSTRUCTIONS
INSTRUCTIONS D’INSTALLATION
TO INSTALL:
REMOVING EXISTING BOLLARD
STEP 1:

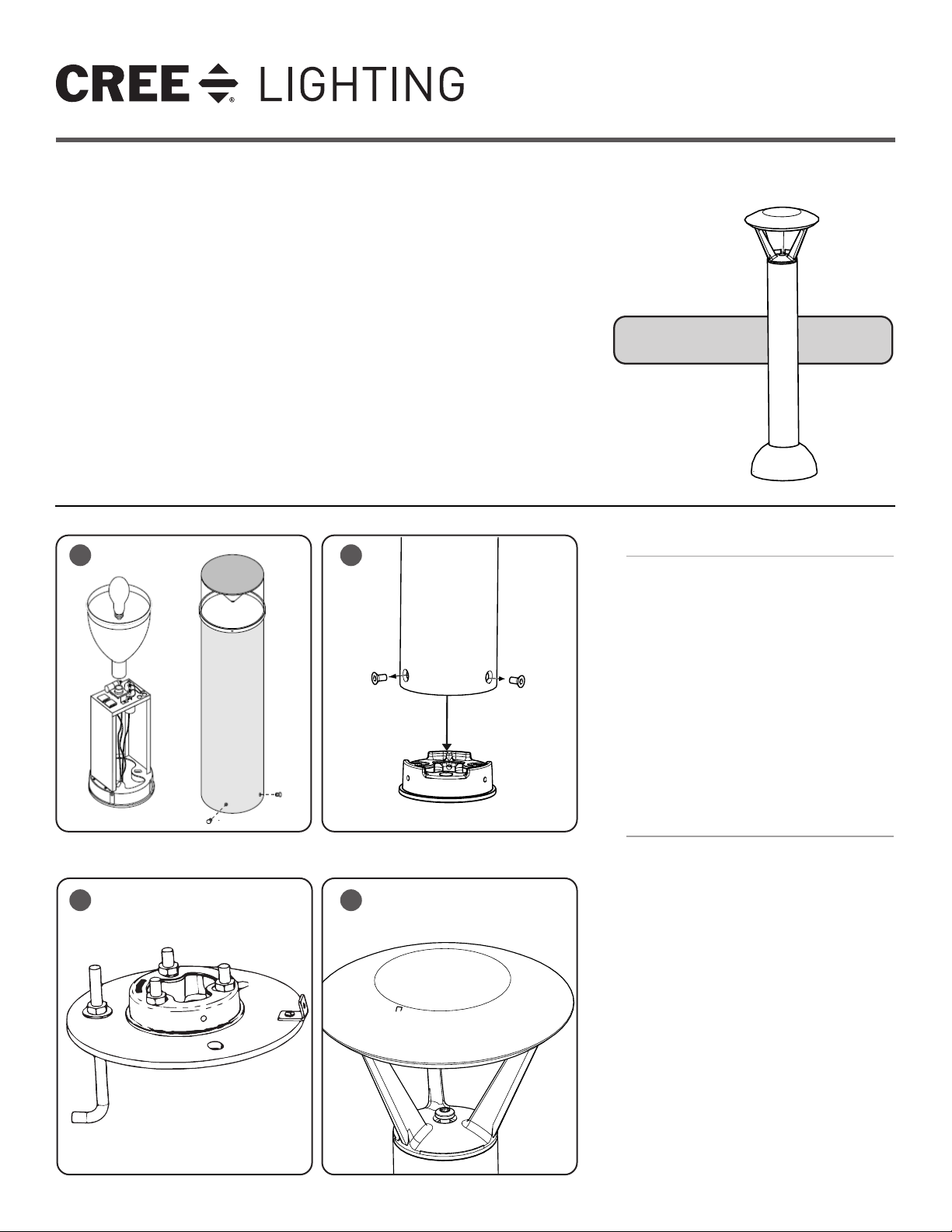

To remove existing Bollard Pole from anchor
bolts, remove four 1/4-20 flat head screws at
base of pole and lift off pole and lens assembly
vertically. See Figure 1.
STEP 2:
Disconnect electrical supply connections.
STEP 3:
Remove nuts and jam nuts from anchor bolts
and set aside. Remove the inner frame assembly
and 8” base plate from anchor bolts.
INSTALL PATHWAY
STEP 1:
Remove 4” base plate from bottom of new
Pathway pole by removing three 1/4-20 flat head
screws at base of pole. See Figure 2.
STEP 2:
Connect 4” Pathway Base to steel transition
plate supplied in Retrofit Kit by inserting three
3/8 x 2.00 flat head screws up through the steel
plate and up through the bottom of the base.
Secure with nuts. See Figure 3.
STEP 3:
Position the transition plate over existing anchor
bolts and secure with nuts set aside from Step 3.
STEP 4:
Attach L bracket to hole in transition plate using
#8 x 0.25 screw.
STEP 5:
Loosen 3/8-16 pan head screw located at the
arm base of optic assembly using a T-45 torx
socket and ratchet. See Figure 4.
STEP 6:
Lift optic assembly from pole.
1 2
3 4
IMPORTANT SAFEGUARDS
When using electrical equipment, basic safety precautions should always be followed
including the following:
READ AND FOLLOW ALL SAFETY
INSTRUCTIONS
1. DANGER- Risk of shock- Disconnect power before installation.
DANGER – Risque de choc – Couper l’alimentation avant l’installation.
2. This luminaire must be installed in accordance with the NEC or your local
electrical code. If you are not familiar with these codes and requirements, consult
a qualied electrician.
Ce produit doit être installé conformément à NEC ou votre code électrique local.
Si vous n’êtes pas familier avec ces codes et ces exigences, veuillez contacter un
électricien qualié.
SAVE THESE INSTRUCTIONS FOR
FUTURE REFERENCE

2 of 3 CI347X02R1_B
ELECTRICAL CONNECTIONS
PHASE TO NEUTRAL WIRING
CAUTION: Verify that the power is turned off before proceeding.
STEP 1:
Make the following Electrical Connections to the terminal block:
a. Insert supply circuit ground conduct into terminal block by
depressing the terminal block button next to the factory installed
green wire.
b. Insert supply circuit line conduct into terminal block by depressing
the terminal block button next to the factory installed black wire.
c. Insert supply circuit neutral conduct into terminal block by
depressing the terminal block button next to the factory installed
white wire.
NOTE: Verify voltage before applying power to bollard.
STEP 7:
Pull wire up through pole and then reattach
pole to base with the three ¼-20 flat head
screws removed in step 1.
STEP 8:
Slide Dome Cover over pole. Align counter bore
hole in Dome Cover with hole in “L” bracket and
secure with one ¼-20 x 0.625 flat head screw.
STEP 9:
Make electrical connections per the electrical
section.
STEP 10:
Reposition optical assembly onto pole and
secure by torqing the 3/8-16 pan head screw to
240 in lb. See Figure 5.
DIRECT CONCRETE MOUNT
STEP 1:
Follow Step 1 and Step 2 from “INSTALL
PATHWAY” directions above.
STEP 2:
Position concrete inserts in concrete at three
bolt hole positions illustrated in Figure 7 below.
STEP 3:
Position steel base plate over inserts and
secure with three 3/8-16 screws.
STEP 4:
If using decorative dome cover, attach L
bracket to hole in transition plate using #8 x
0.25 screw.
STEP 5:
Loosen 3/8-16 pan head screw located at the
arm base of optic assembly using a T-45 torx
socket and ratchet.
See Figure 4.
STEP 6:
Lift optic assembly from pole.
STEP 7:
Pull wire up through pole and then reattach
pole to base with the three ¼-20 flat head
screws removed in step 1.
STEP 8:
If using decorative dome cover, slide it over the
pole. Align counter bore hole in Dome Cover
with hole in “L” bracket and secure with one
¼-20 x 0.625 flat head screw.
STEP 9:
Make electrical connections per the electrical
section.
STEP 10:
Reposition optical assembly onto pole and
secure by torqing the 3/8-16 pan head screw to
240 in lb. See Figure 5.
5

3 of 3 CI347X02R1_B
www.creelighting.com
© 2019 Cree Lighting, A company of IDEAL INDUSTRIES. All rights reserved. For informational purposes only. Content
is subject to change. See www.creelighting.com/warranty for warranty and specifications. Cree®and the Cree logo
are registered trademarks of Cree, Inc. THE EDGE®is a registered trademark of Cree Lighting, A company of IDEAL
INDUSTRIES.
120120
3" (76 mm) dia. hole
available conduit
entry
5.75" (146 mm)
dia. bolt circle
.391" (10 mm) dia. hole;
(3) required
(3) Anchor Bolts
3/8"-16 x 6" + 1.25" Double Nut
Bolt Projection: 2" (51 mm)
NOT TO SCALE

INSTRUCCIONES DE INSTALACIÓN - ESPAÑOL
1 sur 3 CI347X02R1_B
THE EDGE®
LED Pathway
XBP
INSTALAR:
RETIRE EL BOLARDO EXISTENTE
PASO 1:
Para retirar el poste del bolardo existente de los
pernos de anclaje, saque los cuatro tornillos de
cabeza plana de 1/4-20 de la base del poste y
levante el ensamblaje de poste y lente en forma
vertical. Consulte la Figura 1.
PASO 2:
Desconecte las conexiones del suministro
eléctrico.
PASO 3:
Retire las tuercas de los pernos de anclaje y
déjelas a un lado. Extraiga el ensamblaje del
marco interno y la placa base de 8 pulgadas de
los pernos de anclaje.
INSTALACIÓN DE LA VÍA DE ACCESO
PASO 1:
Retire la placa base de 4 pulgadas de la parte
inferior del poste de la vía de acceso; para ello,
quite los tres tornillos de cabeza plana 1/4-20
de la base del poste. Consulte la Figura 2.
PASO 2:
Conecte la base de la vía de acceso de 4
pulgadas a la placa de transición de acero que
se proporciona en el kit de conversión mediante
la inserción de tres tornillos de cabeza plana
3/8 x 2.00 a través de la placa de acero y hacia
arriba por la parte inferior de la base. Asegure
con tuercas. Consulte la Figura 3.
PASO 3:
Coloque la placa de transición sobre los pernos
de anclaje existentes y fije con el conjunto de
tuercas que dejó a un costado en el Paso 3..
PASO 4:
Conecte el soporte en L al orificio de la placa de
transición con un tornillo N° 8 x 0.25.
1 2
3 4
CONSEJOS IMPORTANTES
DE SEGURIDAD
Al usar equipos eléctricos, siempre se deben seguir precauciones de seguridad básicas,
incluidas las siguientes:
LEA Y SIGA TODAS LAS INSTRUCCIONES DE
SEGURIDAD
1. DANGER- Para evitar una posible descarga eléctrica, apague el suministro de
energía antes de la instalación o de realizar mantenimiento.
DANGER – Risque de choc – Couper l’alimentation avant l’installation.
2. Este producto se debe instalar y cablear en conformidad con National Electrical
Code (NEC) o el código eléctrico nacional, y dicha instalación la debe realizar
una persona familiarizada con la construcción y operación del producto, y con los
peligros que aquello involucra.
Ce produit doit être installé conformément à NEC ou votre code électrique local.
Si vous n’êtes pas familier avec ces codes et ces exigences, veuillez contacter un
électricien quali é.
CONSERVE ESTAS INSTRUCCIONES PARA
REFERENCIA FUTURA

2 sur 3 CI347X02R1_B
ELECTRICAL CONNECTIONS
PHASE TO NEUTRAL WIRING
PRECAUCIÓN: Compruebe que el suministro de energía esté apagado
antes de continuar.
PASO 1:
Make the following Electrical Connections to the terminal block:
a. Inserte el conducto a tierra del circuito del suministro en el bloque
de terminales para ello, apriete el botón de bloque de terminales
que se encuentra a un costado del cable verde instalado en fábrica
b. Inserte el conducto de línea del circuito del suministro en
el bloque de terminales presionando el botón del bloque de
terminales que se encuentra a un costado del cable negro
instalado en fábrica.
c. Inserte el conducto neutral del circuito del suministro en el bloque
de terminales presionando el botón del bloque de terminales que
se encuentra a un costado del cable blanco instalado en fábrica.
NOTA: Verifique el voltaje antes de suministrar energía al bolardo..
PASO 5:
Afloje el tornillo de cabeza plana de 3/8-16
ubicado en la base del brazo de ensamblado
óptico con una llave de cubo Torx T-45.
Consulte la Figura 4.
PASO 6:
Levante el ensamblaje óptico del poste.
PASO 7:
Jale el cable a través del poste y vuelva
a conectar el poste a la base con los tres
tornillos de cabeza plana de 1/4-20 retirados
en el Paso 1.
PASO 8:
Deslice la cubierta de domo sobre el poste.
Alinee el orificio de ensanchamiento de la
cubierta de domo con el orificio del soporte
en “L” y fije con un tornillo de cabeza plana de
1/4-20 x 0.625.
PASO 9:
Realice las conexiones eléctricas para cada
sección.
PASO 10:
Vuelva a colocar el ensamblaje óptico en el
poste y fije apretando el tornillo de cabeza
plana de 3/8-16 en 240 lb pulg. Consulte la
Figura 5.
MONTAJE DIRECTAMENTE EN EL
CONCRETO
PASO 1:
Siga el Paso 1 y el Paso 2 de las instrucciones
“INSTALACIÓN DE LA VÍA DE ACCESO”
anteriores.
PASO 2:
Coloque los insertos de concreto en concreto
en las tres
posiciones de orificio de pernos que se ilustran
en la Figura 7 que se encuentra a continuación.
PASO 3:
Coloque la placa base de acero sobre los
insertos y fije con tres tornillos de 3/8-16.
PASO 4:
Si usa una cubierta de domo decorativa,
conecte el soporte en L al orificio de la placa
de transición con un tornillo N°8 x 0.25.
PASO 5:
Afloje el tornillo de cabeza plana de 3/8-16
ubicado en la base del brazo de ensamblado
óptico con una llave de cubo Torx T-45.
Consulte la Figura 4.
PASO 6:
Levante el ensamblaje óptico del poste.
PASO:
Jale el cable a través del poste y vuelva
a conectar el poste a la base con los tres
tornillos de cabeza plana de 1/4-20 retirados
en el Paso 1.
PASO 8:
Si usa una cubierta de domo decorativa,
deslícela sobre el poste. Alinee el orificio de
ensanchamiento de la cubierta de domo con el
orificio del soporte en “L” y fije con un tornillo
de cabeza plana de 1/4-20 x 0.625.
PASO 9:
Realice las conexiones eléctricas para cada
sección.
PASO 10:
Vuelva a colocar el ensamblaje óptico en el
poste y fije apretando el tornillo de cabeza
plana de 3/8-16 en 240 lb pulg. Consulte la
Figura 5.
5
LÍNEA
TIERRA
LÍNEA-NEGRA
TIERRA-VERDE
NEUTRO-BLANCO
NEUTRO
SUMINISTRO
ACCESORIO
LED
BLOQUE DE
TERMINALES

3 sur 3 CI347X02R1_B
www.creelighting.com
© 2019 Cree Lighting, una compañía de IDEAL INDUSTRIES. Todos los derechos reservados. Sólo para fines informativos. El
contenido está sujeta a cambios. Consulte www.creelighting.com/warranty para la garantía y las especificaciones. Cree® y
el logotipo de Cree son marca registrada de Cree, Inc. THE EDGE®es marcas comerciales de IDEAL INDUSTRIES.
120120
Entrada de conducto
disponible con orificio
de 76 mm (3 pulg.) de
diámetro
Círculo de pernos
de 148 mm (5.75 pulg.)
de diámetro
Se requieren (3) orificios de
10 mm (0.391 pulg.) de diámetro
(3) Pernos de anclaje
Tuerca doble de 3/8 pulg. -
16 x 6 pulg. + 1.25 pulg.
Proyección del perno: 51 mm (2 pulg.)
NO ESTÁ A ESCALA
