D-Link DWC-2000 User manual

Documentation is also available on
CD and the D-Link website
This document will guide you through the
basic installation process for your
new D-Link Wireless Controller.
DWC-2000
Quick Installation Guide
Wireless Controller
Quick Installation Guide
Installationsanleitung
Guide d’installation
Guía de instalación
Guida di Installazione
Fan

2
ENGLISH
About This Guide
This guide gives step-by-step instructions for
setting up your D-Link DWC-2000 Wireless
Controller. Please note that the model you
have purchased may appear slightly different
from those shown in the illustrations.
The DWC-2000 Wireless Controller is a full-
featured wireless LAN controller designed for
medium to large network environments. The
controller has a range of network and access
point management functions, can control up to
64 access points by default, and up to 256 with
license pack upgrades.
The DWC-2000 can be upgraded with three
optional license packs:
• The DWC-2000-AP32/DWC-2000-AP32-
LIC License Packs allow management of
up to 32 additional access points.
• The DWC-2000-AP64/DWC-2000-AP64-
LIC License Packs allow management of
up to 64 additional access points.
• The DWC-2000-AP128/DWC-2000-AP128-
LIC License Packs allow management of
up to 128 additional access points.
The DWC-2000 can be upgraded multiple times
with license packs, enabling support for up to a
maximum of 256 access points.
Product Overview
Figure 1. Front Panel
Figure 2. Rear Panel
Item Part Description
A Reset button System reset
B Power LED Indicates if the wireless
controller is powered on
C Fan LED Indicates the fan status
on the wireless controller
D USB ports (1-2)
These ports can support
various USB 1.1 or 2.0
devices
EHard disk drive module
slot
Slot for the hard disk drive
module
FGigabit LAN SFP ports
(1-4)
Connect to Ethernet
devices such as
computers, switches, and
hubs
GGigabit LAN RJ-45
ports (1-4)
Connect to Ethernet
devices such as
computers, switches, and
hubs
H Console port
Used to access the
Command Line Interface
(CLI) via an RJ-45 to
DB-9 console cable
I Power switch Powers On/Off the device
J Power outlet Connects to the power
cord
Status LEDs and Ethernet Port LEDs
Figure 3. Ethernet RJ-45 Port LEDs
Figure 4. Ethernet SFP Port LEDs
The following table lists the name, color, status,
and description of each device LED.
Link
Speed
TX/RX
Status
Link Speed &
TX/RX Status
ABCD E F G H
IJ

3
ENGLISH
LED
Indicator
Color Status Description
Power/
Status
Orange/
Green
Solid
Orange
Power-on process
in progress.
Solid Green Power-on process
complete.
Blinking
Orange
Device has
crashed and is in
recovery mode.
Light Off The device is pow-
ered off.
Fan Green/
Red
Solid Green The fan is operat-
ing normally.
Solid Red The fan has failed.
USB Green Solid Green The link is good.
Blinking
Green
There is activity on
this port.
Light Off No link.
Tx/Rx
Status of
RJ-45 Port
Green Solid Green Link is present.
Blinking
Green
Port is sending or
receiving data.
Link Off No link.
Link Speed
of RJ-45
Port
Green/
Orange
Solid Green Port is operating at
100 Mbps.
Solid
Orange
Port is operating at
1000 Mbps.
Light Off Port is operating at
10 Mbps.
Link and
TX/RX of
SFP Port
Green/
Orange
Solid Green Port is operating at
100 Mbps.
Blinking
Green
Port is sending or
receiving data at
100 Mbps.
Solid
Orange
Port is operating at
1000 Mbps.
Blinking
Orange
Port is sending or
receiving data at
1000 Mbps.
Default Interface Settings
Ethernet
Interface
Interface
Type
IP Address Web-Based
Management
LAN (1-4) Static IP 192.168.10.1/24 Enabled
Installation and Connection
This section describes how to install a
DWC-2000 in a standard 19-inch equipment
rack and how to connect cables and power to
the device.
Before You Begin
Observe the following precautions to help
prevent shutdowns, equipment failures, and
injuries:
• Before installation, always check that the
power supply is disconnected.
• Ensure that the room in which you are
operating the device has adequate air
circulation and that the room temperature
does not exceed 40 °C (104 °F).
• Ensure there is at least one meter (three
feet) of clear space in front and back of the
device.
• Do not place the device in an equipment
rack frame that blocks the air vents on the
sides of the chassis. Ensure that enclosed
racks have fans and louvred sides.
• Ensure that none of these hazardous
conditions exist before installation: moist
or wet oors, leaks, ungrounded or frayed
power cables, or missing safety grounds.
Step 1 – Unpacking
Open the shipping carton and carefully unpack
its contents. Please consult the following
packing list to make sure that all items are
present and undamaged. If any item is missing
or damaged, please contact your local D-Link
reseller for a replacement.
Package Contents
DWC-2000 Wireless Controller 1
Power Cord 1
Console Cable
(RJ-45 to DB-9 Cable) 1
Ethernet Cable
(CAT5 UTP/Straight Through) 1
Reference CD 1
Rack Mounting Brackets 2
Screws Pack 1
QIG 1

4
ENGLISH
Step 2 – Installation
You can mount the DWC-2000 into a standard
19-inch equipment rack. To install the
DWC-2000 into a rack:
1. Attach the mounting brackets to each side
of the chassis as shown in Figure 5 and
secure them with the screws provided.
Figure 5. Mounting Brackets
2. Use the screws provided with the equipment
rack to mount the device in the rack as
shown in Figure 6.
Figure 6. Mount into the Rack
Step 3 – Connecting the Device
to a Network
This section provides basic information about
physically connecting the DWC-2000 to a
network.
Connect the necessary cables as shown in
Figure 7.
Figure 7. Connecting to Your Network
1. Connect an RJ-45 cable from one of the
ports labelled LAN (1-4) to a switch in the
LAN network segment.
2. Connect an RJ-45 to DB-9 cable from the
console port to a workstation to use the CLI
(Command Line Interface) for management.
Step 4 – Powering on the Device
The AC power cord shipped with the device
connects the device to earth ground when
plugged into a grounded AC power outlet.
The device must be grounded during normal
operation.
To connect the device to a power source, plug
one end of the AC power cord into the AC power
connector on the back panel of the device. Plug
the other end into an electrical outlet and switch
ON the power switch.
Note: We recommend using a surge protector
for the power connection.
Fan
Fan

5
ENGLISH
Initial Conguration
The wireless controller software is preinstalled
on the DWC-2000. When the device is powered
on, it is ready to be congured. It comes with
a default factory conguration that allows
you to connect to it, but you should congure
the controller for your specic network
requirements.
Discovering the Wireless
Controller
Using the Web UI
To use the Web UI, the workstation from which
you are managing the device must initially be
on the same subnet as the device. You will also
need a compatible browser:
Browser Minimum Version
Microsoft
Internet Explorer 9, 10
Mozilla Firefox 23
Apple Safari iOS: 6.1.3
Windows: 5.1.7
Google Chrome 26
To access the device’s Web UI:
1. Connect your workstation to one of the ports
labelled LAN (1-4).
2. Ensure your workstation is congured with
a static IP address in the 192.168.10.0/24
subnet.
Note: To avoid issues, disable any pop-up
blocking software or add the management
IP address http://192.168.10.1 to your
pop-up blocker’s allow list.
3. Launch your browser and enter the IP
address for the LAN interface (The default
IP address is http://192.168.10.1), then
press Enter.
Figure 8. Using the Browser
4. Log into the wireless controller Web
interface. The default login information is:
• Username: admin
• Password: admin
Figure 9. Login Page
Connecting via Console (RJ-45 to DB-9
DCE)
The DWC-2000 Wireless Controller provides
a serial port that allows you to connect to
a computer or terminal for monitoring and
conguring the device. This port is an RJ-45
connector, and is implemented as a data
communication terminal equipment (DCE)
connection.
To use the console port connection, you
need the following equipment:
1. A terminal or a computer with both a serial
port and the ability to emulate a terminal.
2. The included RJ-45 to DB-9 cable.
3. If your laptop or PC does not have an
RS-232 connector, a converter (not
included) is required.
To establish a console connection:
1. Plug the RJ-45 connector end of the
supplied RJ-45 to DB-9 cable directly into
the console port on the wireless controller.
2. Connect the other end of the cable to
a terminal or to the serial connector of
a computer running terminal emulation
software. Set the terminal emulation
software values as follows:
• Baud rate: 115200
• Data bits: 8
• Parity: None
• Stop bits: 1
• Flow control: None

6
ENGLISH
3. Connect the wireless controller following the
instructions in the “Powering on the Device”
section in this guide. The boot sequence will
be displayed on the terminal.
4. Once the boot sequence is completed, the
command prompt will be displayed and the
device is ready to be congured.
Discovering and Managing the
Unied AP
Figure 10. Network Topology
To discover and manage the Unied AP:
1. Record the MAC address of each Unied
AP on the network.
2. Connect the Unied AP you want to congure
to the local area Ethernet network.
3. Log into the DWC-2000 and set the LAN IP
address to be in the subnet of the local area
Ethernet network.
4. Go through the Wizard to manage your
access points. Click “Wizard” at the top right
corner.
Figure 11. Wizard
5. Click the “Run…” button to run the WLAN
Wizard.
Figure 12. Run WLAN Wizard
1. Enter the following information to
complete the WLAN Setup Wizard:
• Wireless Global Conguration: Choose
the country code.
• Wireless Default Radio Conguration:
Create an AP Prole for the radio setting
of the wireless network. Set the radio
mode for each radio.
• Wireless Default VAP Conguration:
Enter the SSID network name, and then
select a security method. If you select
Static WEP or WPA Personal, enter a
secure passphrase for your WLAN.
Figure 13. WLAN Wizard
2. Below are two methods to add access
points in the managed AP list:
a. List of APs Awaiting to be Congured:
Select the access points which are
discovered automatically by the wireless
controller.
b. Valid Access Point Summary: Enter
access point MAC address manually.

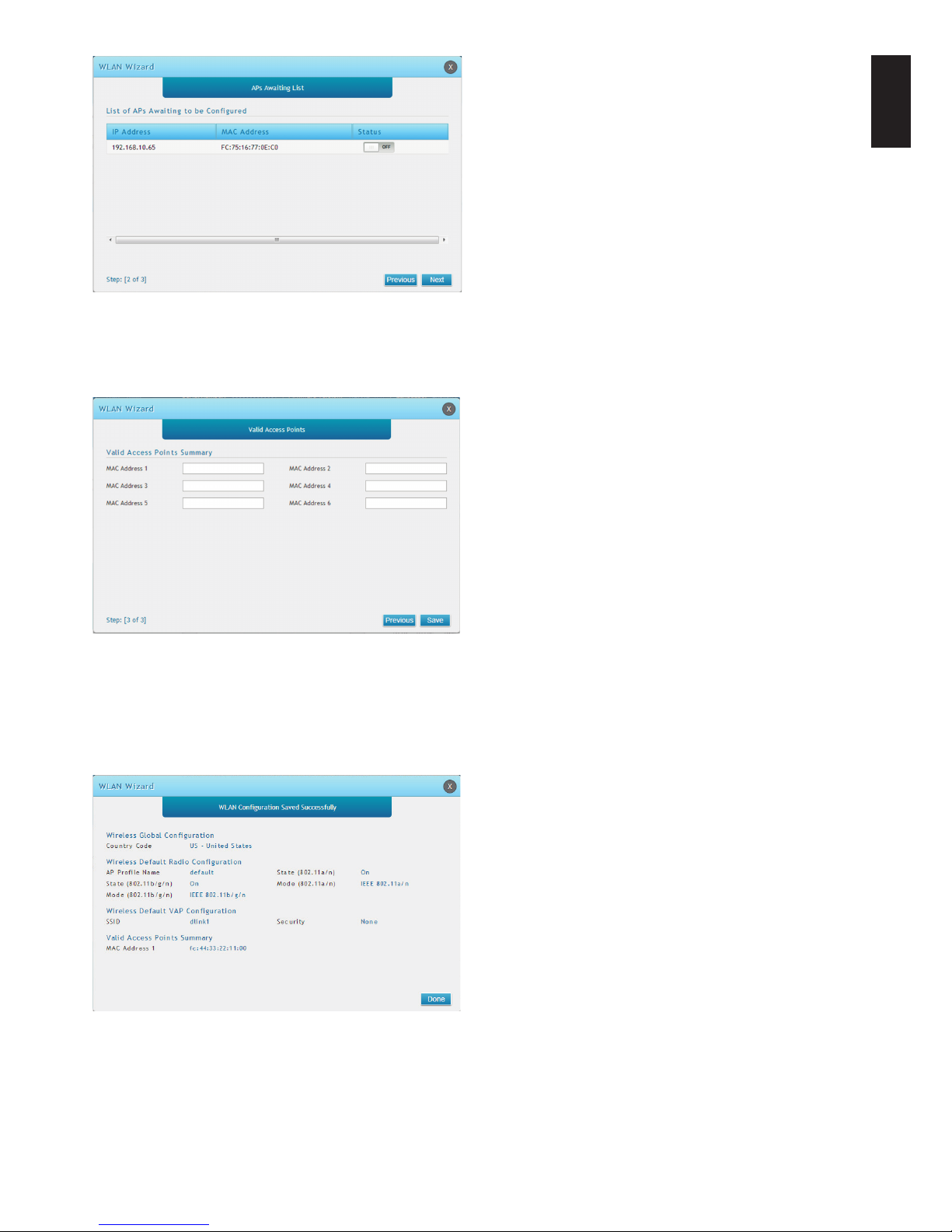

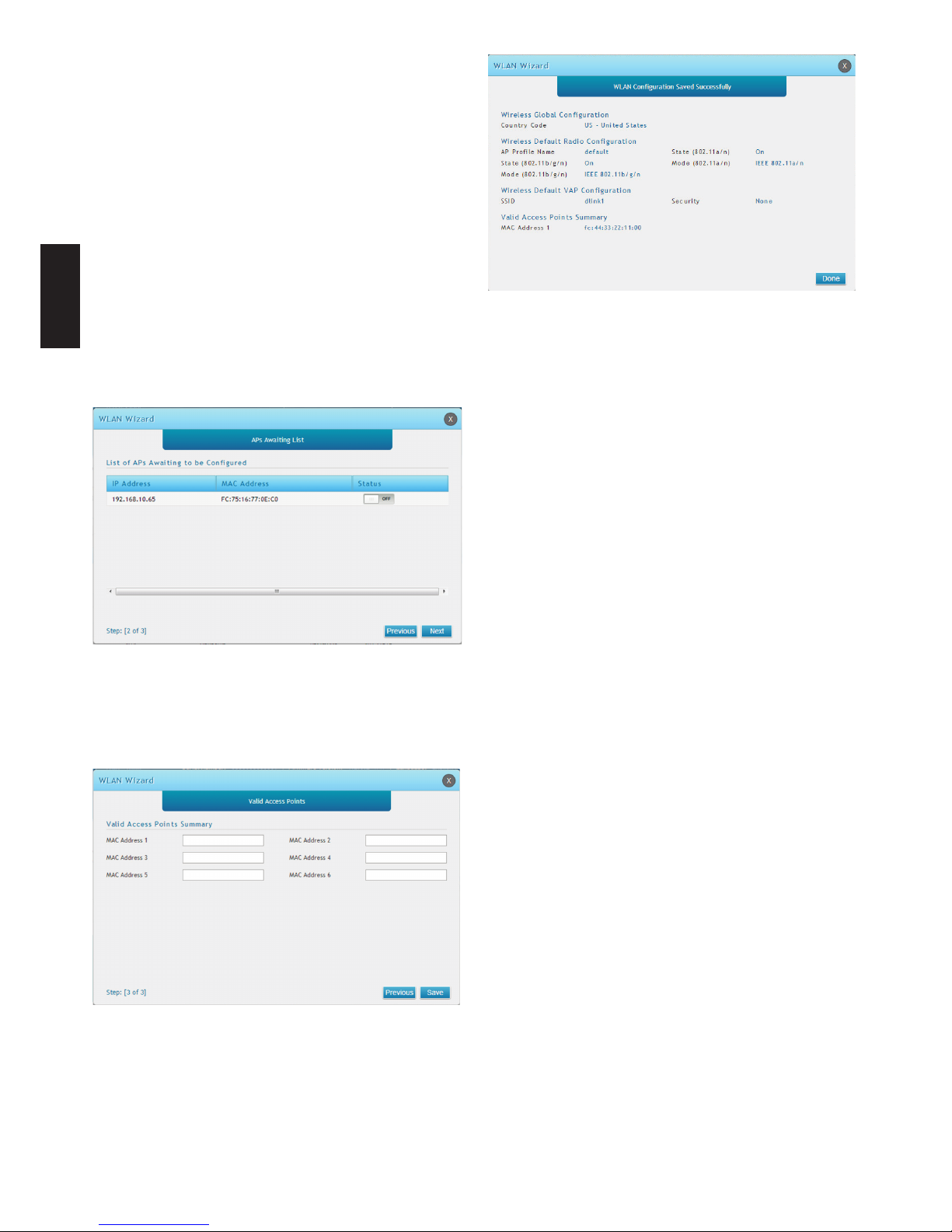

List of APs Awaiting to be Congured: This
is a list of discovered access points. Switch
the Status of the access point you want to
manage to ON.
Internet
Router/
DHCP
Server
Switch
LAN
Unied
Access
Point
LAN
DWC-2000

7
ENGLISH
Figure 14. Congure AP
Valid Access Point Summary: Enter the
MAC address of the AP you want to manage.
Figure 15. Enter MAC addresses
3. Save Settings and Connect - When the
WLAN Connection Setup Wizard has been
completed, click the Connect button to save
your settings and connect your APs.
Figure 16. Summary
Additional Information
You can refer to the additional documentation
on the accompanying master CD or you
can visit http://support.dlink.com online
for more support on how to congure
your DWC-2000.
• D-Link Wireless Controller User Manual
This manual describes the general
operation and control of the wireless
controller rmware which drives and
controls the wireless controller hardware.
It includes examples of how to carry out
typical administrative tasks such as setting
up Rogue AP detection and how to use the
wireless controller in various scenarios.
• D-Link Wireless Controller CLI Reference
Guide
This document describes all available text-
based commands that can be used on an
RJ-45 to DB-9 Console or SSH interface to
congure the wireless controller.
Online Support
If there are any issues which are not in the user
manual, please visit http://support.dlink.com,
which will direct you to your appropriate local
D-Link support website.
Warranty Information
The D-Link Limited Lifetime Warranty
information is available at http://warranty.dlink.
com/

8
DEUTSCH
Informationen zum Handbuch
Dieses Handbuch enthält ausführliche Anleitungen
zum Einrichten Ihres DWC-2000 Wireless
Controllers von D-Link. Beachten Sie, dass Ihr
Modell sich möglicherweise geringfügig von denen
der Abbildungen unterscheidet.
Bei dem DWC-2000 Wireless Controller handelt
es sich um einen für mittelgroße und große
Netwerkumgebungen entwickelten und mit
umfangreichen Funktionen ausgestatteten
WLAN Controller. Der Controller bietet eine
Reihe von Netzwerk- und Access Point-
Managementfunktionen und kann standardmäßig
bis zu 64 Access Points steuern und bis zu 256 mit
Lizenzpaket-Upgrades versorgen.
Für ein Upgrade des DWC-2000 stehen Ihnen
wahlweise die folgenden drei Lizenzpakete zur
Verfügung:
• Die Lizenzpakete DWC-2000-AP32/
DWC-2000-AP32-LIC ermöglichen das
Management bis zu 32 zusätzlicher Access
Points.
• Die Lizenzpakete DWC-2000-AP64/
DWC-2000-AP64-LIC ermöglichen das
Management bis zu 64 zusätzlicher Access
Points.
• Die Lizenzpakete DWC-2000-AP128/
DWC-2000-AP128-LIC ermöglichen das
Management bis zu 128 zusätzlicher Access
Points.
Ein Upgrade des DWC-2000 kann mithilfe dieser
Lizenzpakete mehrere Male erfolgen und er-
möglicht so eine Unterstützung von maximal 256
Access Points.
Produktübersicht
Abbildung 1. Vorderseite
Abbildung 2. Rückseite
Ref. Element Beschreibung
A Rücksetztaste (Reset) System zurücksetzen
B LED-Betriebsanzeige Zeigt an, ob der Wireless
Controller eingeschaltet ist.
C Lüfter-LED
Zeigt den Status des
Wireless Controller-Lüfters
an
D USB-Ports (1-2)
Diese Ports können
verschiedene USB 1.1 oder
2.0 Geräte unterstützen.
EFestplattenmodul-
Steckplatz
Ein Steckplatz für das
Festplattenlaufwerkmodul
FGigabit LAN SFP Ports
(1-4)
Für den Anschluss von
Ethernet-Geräten wie
Computer, Switches und
Hubs
GGigabit LAN RJ-45
Ports (1-4)
Für den Anschluss von
Ethernet-Geräten wie
Computer, Switches und
Hubs
H Konsolenport
Zum Zugriff auf die CLI
(Befehlszeilenschnittstelle)
über ein RJ-45-zu-DB-9
Konsolenkabel
I Ein-/Aus-Schalter Zum Ein-/Ausschalten des
Geräts
J Stromamschluss Zum Anschluss des
Netzkabels
Status-LEDs und Ethernet-Port-LEDs
Abbildung 3. Ethernet RJ-45 Port LEDs
Abbildung 4. Ethernet SFP Port LEDs
In der folgenden Tabelle sind Name, Farbe,
Status und Beschreibung für jede Geräte-LED
aufgeführt.
Link-
Geschwindigkeit
TX/RX-
Status
Link-Geschwindigkeit
& TX/RX-Status
ABCD E F G H
IJ

9
DEUTSCH
LED-An-
zeige
Farbe Status Beschreibung
Betriebs-
anzeige/
Status
Orange-
farben/
Grün
Durchgehend
orangefarben
Einschalt- und
Hochfahrvorgang
im Gange.
Durchgehend
grün
Einschalt- und
Hochfahrvorgang
abgeschlossen.
Blinkt
orangefarben
Gerät abgestürzt
und im Wiederher-
stellmodus.
Leuchtet
nicht
Das Gerät ist
ausgeschaltet.
Lüfter Grün/Rot Durchgehend
grün
Der Lüfter arbeitet
ordnungsgemäß.
Durchgehend
rot
Der Lüfter ist
ausgefallen.
USB Grün Durchgehend
grün
Gute Verbindung.
Grün
blinkend
Dieser Port ist
aktiv.
Leuchtet
nicht
Keine Verbindung.
Tx/Rx Sta-
tus des RJ-
45 Ports
Grün Durchgehend
grün
Verbindung ist
hergestellt.
Grün
blinkend
Port sendet oder
empfängt Daten.
Verb. aus Keine Verbindung.
Verbin-
dungs-
geschw.
des RJ-45
Ports
Grün/
Orange-
farben
Durchgehend
grün
Port-Betrieb mit
100 Mbit/s.
Durchgehend
orangefarben
Port-Betrieb mit
1000 Mbit/s.
Leuchtet
nicht
Port-Betrieb mit
10 Mbit/s.
Verb. u.
TX/RX des
SFP-Ports
Grün/
Orange-
farben
Durchgehend
grün
Port-Betrieb mit
100 Mbit/s.
Grün
blinkend
Port sendet oder
empfängt Daten
mit 100 Mbit/s.
Durchgehend
orangefarben
Port-Betrieb mit
1000 Mbit/s.
Blinkt
orangefarben
Port sendet oder
empfängt Daten
mit 1000 Mbit/s.
Standardeinstellungen für die
Schnittstellen
Ethernet-
Schnitt-
stelle
Schnitt-
stellentyp
IP-Adresse Webbasiertes
Management
LAN (1-4) Statische
IP-Adres-
se
192.168.10.1/24 Aktiviert
Installation und Verbindung
In diesem Abschnitt wird beschrieben, wie Sie ein
DWC-2000-Gerät in einem 19-Zoll-Standardrack
installieren und Kabel am Gerät anschließen.
Erste Schritte
Beachten Sie die folgenden Vorsichtsmaßnahmen,
um Fehler, Geräteausfälle und Verletzungen zu
vermeiden:
• Vor der Installation muss die Stromversorgung
getrennt werden.
• Das Gerät muss in einem Raum mit
ausreichender Belüftung betrieben werden.
Die Raumtemperatur darf 40 °C nicht
überschreiten.°
• Vor und hinter dem Gerät muss freier Platz
von mindestens 1 Meter sein.
• Achten Sie beim Installieren des Geräts
in einem Rackrahmen darauf, dass die
Lüftungsöffnungen an den Seiten des
Gehäuses nicht blockiert sind. Stellen Sie
sicher, dass geschlossene Racks über Lüfter
und seitliche Lüftungsschlitze verfügen.
• Beseitigen Sie vor der Installation die
folgenden Gefahrenquellen: feuchte oder
nasse Böden, Lecks, beschädigte oder
nicht geerdete Stromkabel und fehlende
Sicherheitserdungen.
Schritt 1: - Auspacken des
Produkts
Öffnen Sie den Versandkarton, entnehmen Sie
den Inhalt und packen Sie ihn vorsichtig aus.
Stellen Sie bitte sicher, dass alle auf der folgenden
Packliste aufgeführten Artikel auch tatsächlich
geliefert wurden und unbeschädigt sind. Sollte ein
Artikel fehlen oder beschädigt sein, wenden Sie
sich zum Zwecke einer Ersatzlieferung umgehend
an Ihren D-Link-Fachhändler.
Packungsinhalt
DWC-2000 Wireless Controller 1
Netzkabel 1
Konsolenkabel (RJ-45-zu-DB-9-
Kabel) 1
Ethernet-Kabel (CAT5 UTP/Straight-
Through) 1
Reference CD 1
Rackmontagehalterungen 2
Schraubensätze 1
Installationsanleitung 1

10
DEUTSCH
Schritt 2 – Installation
Der DWC-2000 kann in ein Geräterack mit
einer Standardgröße von 19 Zoll eingebaut
werden. So installieren Sie den DWC-2000 in
einem Rack:
1. Bringen Sie die Befestigungsklammern an
den beiden Seiten des Gehäuses an, wie in
Abbildung 5 gezeigt, und xieren Sie sie
mit den mitgelieferten Schrauben.
Abbildung 5. Rackbefestigungsklammern
2. Befestigen Sie das Gerät mithilfe der
mit dem Rack gelieferten Schrauben im
Geräterack (siehe Abbildung 6).
Abbildung 6. Montage im Rack
Schritt 3 - Anschließen des
Geräts an ein Netzwerk
In diesem Abschnitt wird der physische
Anschluss des DWC-2000 an ein Netzwerk
beschrieben.
Schließen Sie die erforderlichen Kabel an
(siehe Abbildung 7).
Abbildung 7. Anschluss an Ihr Netzwerk
1. Verbinden Sie einen der mit LAN
gekennzeichneten Ports (1-4) mithilfe eines
RJ-45-Kabels mit einem Switch im LAN-
Netzwerksegment.
2. Verbinden Sie den Konsolenport mithilfe
eines RJ-45-zu-DB-9-Kabels mit einem
Arbeitsplatzrechner, um die Verwaltung
über die CLI (Command Line Interface/
Befehlszeilenschnittstelle) zu ermöglichen.
Schritt 4 – Einschalten des
Geräts
Das zusammen mit dem Gerät gelieferte
Netzkabel verbindet das Gerät mit Masse,
wenn es an eine Schuko-Netzsteckdose
angeschlossen wird. Das Gerät muss während
des normalen Betriebs geerdet sein.
SteckenSiezurStromversorgungdesGerätsein
Ende des Netzkabels in den Netzstromeingang
auf der Geräterückseite. Stecken Sie das
andere Kabelende in eine Steckdose und
schalten Sie die Stromzufuhr ein (bzw. stellen
Sie den Schalter auf ON (EIN)).
Hinweis: D-Link empehlt die Verwendung
eines Überspannungsschutzes für die
Stromverbindung.
Fan
Fan

11
DEUTSCH
Erstkonguration
Die Wireless Controller-Software ist bereits
auf dem DWC-2000 vorinstalliert. Sobald das
Gerät eingeschaltet ist, kann es konguriert
werden. Obwohl das Gerät eine werkseitige
Standardkonguration aufweist, die es Ihnen
ermöglicht, eine Verbindung zu dem Gerät
herzustellen, sollten Sie den Controller
für Ihre speziellen Netzwerkerfordernisse
kongurieren.
Ihr Wireless Controller
Die webbasierte grasche
Benutzeroberäche
Damit Sie die webbasierte grasche
Benutzeroberäche (Web UI) verwenden
können, muss sich der Arbeitsplatzrechner,
mit dem das Gerät verwaltet wird, zunächst
im gleichen Subnetz wie das Gerät benden.
Sie benötigen außerdem einen kompatiblen
Browser:
Browser Minimum Version
Microsoft
Internet Explorer 9, 10
Mozilla Firefox 23
Apple Safari iOS: 6.1.3
Windows: 5.1.7
Google Chrome 26
Zugriff auf die Web-UI des Geräts:
1. Schließen Sie Ihren Arbeitsplatzrechner
an einen der Ports an, der mit LAN (1-4)
gekennzeichnet ist.
2. Stellen Sie sicher, dass der Arbeitsplatzrechner
mit einer statischen IP-Adresse im Subnetz
192.168.10.0/24 konguriert ist.
Hinweis: Um potentielle Problem zu vermeiden,
deaktivieren Sie die Popup-Blocker-Software
oder fügen Sie die Management-IP-Adresse
http://192.168.10.1 der Liste der zugelassenen
Adressen Ihrer Popup-Blocker-Software hinzu.
3. Starten Sie Ihren Browser und geben Sie die
IP-Adresse für die LAN-Schnittstelle ein. (Die
vorgegebene Standard-IP-Adresse ist
http://192.168.10.1). Drücken Sie dann auf
die Eingabetaste.
Abbildung 8. Die Verwendung des Browsers
4. Melden Sie sich auf der webbasierten
Benutzeroberäche des Wireless Controller an.
Die standardmäßigen Anmeldeinformationen
sind:
• Username (Benutzername): admin
• Password (Kennwort): admin
Abbildung 9. Anmeldeseite
Verbindung über die Konsole (RJ-45-zu-
DB-9 DCE) herstellen
Ihr DWC-2000 Wireless Controller bietet einen
seriellen Port, über den Sie einen Computer oder
ein Terminal zur Überwachung und Konguration
des Geräts anschließen können. Dieser Port
verwendet einen RJ-45-Verbindungsstecker zur
Verbindung mit einem Datenkommunikationsgerät
(DCE, z. B. einem Modem).
Zur Verwendung der Konsolenport-Verbindung
benötigen Sie Folgendes:
1. Ein Terminal oder einen Computer
mit einem seriellen Port und Terminal-
Emulationsfähigkeiten.
2. Das im Lieferumfang enthaltene RJ-45-zu-DB-
9-Kabel.
3. Weist Ihr Laptop oder PC keine RS-232-
Anschlussbuchse auf, ist ein Konverter (nicht
im Lieferumfang enthalten) nötig.
So stellen Sie eine Konsolenverbindung her:
1. Stecken Sie den RJ-45-Verbindungsstecker
des mitgelieferten RJ45-zu-DB9-Kabels direkt
in den Konsolenport des Wireless Controllers.
2. Schließen Sie das andere Ende des Kabels an
ein Terminal oder an den seriellen Anschluss
eines Computers an, auf dem Terminal-

12
DEUTSCH
Emulations-Software ausgeführt wird. Nehmen
Sie in der Terminal-Emulations-Software
folgende Einstellungen vor:
• Baud rate (Baudrate): 115200
• Data bits (Datenbits): 8
• Parity (Parität): None (Keine)
• Stop bits (Stoppbits): 1
• Flow Control (Datenusssteuerung): None
(Keine)
3. SchließenSie denWireless Controlleran, indem
Sie den Anleitungen im Abschnitt "Einschalten
des Geräts" dieses Handbuchs folgen. Die
Startsequenz wird am Terminal angezeigt.
4. Nach Abschluss der Startsequenz wird
die Eingabeaufforderung der Befehlszeile
angezeigt. Das Gerät kann jetzt konguriert
werden.
Die Verwaltungsfunktionen des
Unied AP
Abbildung 10. Netzwerktopologie
So nutzen Sie die Verwaltungsfunktionen
des Unied AP:
1. Erfassen Sie die MAC-Adresse jedes Unied
AP im Netz.
2. Verbinden Sie den Unied AP, den Sie
kongurieren möchten, mit dem Ethernet-LAN.
3. Melden Sie sich auf dem DWC-2000 an und
kongurieren Sie die LAN IP-Adresse passend
zu dem IP-Subnetz in Ihrem Ethernet-LAN.
4. Folgen Sie den Anweisungen des Assistenten
zum Einsatz und zur Verwaltung Ihrer Access
Point. Klicken in der oberen rechten Ecke auf
“Wizard” (Assistent).
Abbildung 11. Der Assistent
5. Klicken Sie auf “Run…” (Ausführen), um den
WLAN-Assistenten auszuführen.
Abbildung 12. Den WLAN-Assistenten ausführen
1. Geben Sie die folgenden Informationen zur
Fertigstellungdes WLANSetup-Assistenten
ein:
• Wireless Global Conguration (Konguration
globaler drahtloser Verbindungen): Wählen
Sie den Ländercode.
• Wireless Default Radio Conguration
(Standardkonguration für die
Funkverbindung): Erstellen Sie ein AP-
Prol für die Funkeinstellung des drahtlosen
Netzwerks. Richten Sie den Funkmodus
jeder Funkfrequenz ein.
• Wireless Default VAP Conguration
(Standardkonguration der virtuellen
WLAN Basisstation): Geben Sie den
Netzwerknamen (SSID) ein und wählen
Sie eine Verschlüsselungsmethode. Geben
Sie ein sicheres Kennwort (Passphrase) für
Ihr WLAN ein, wenn Sie 'Static WEP' oder
'WPA Personal' wählen.
Internet
Router/
DHCP-
Server
Switch
LAN
Unied
Access
Point
LAN
DWC-2000

13
DEUTSCH
Abbildung 13. Der WLAN-Assistent
2. EsstehenIhnendiezweiuntenbeschriebene
Methoden zum Hinzufügen von Access
Points zur ManagedAP-Liste zur Verfügung:
a. List of APs Awaiting to be Congured (Liste
der zu kongurierenden APs): Wählen
Sie die Access Points, die vom Wireless
Controller automatisch erkannt werden.
b. Valid Access Point Summary (Gültiger
Access Point - Übersicht): Geben Sie die
MAC-Adresse des Access Point manuell
ein.
List of APs Awaiting to be Congured (Liste der
zu kongurierenden APs): Dies ist eine Liste
der gefundenen Access Points. Stellen Sie den
Status des AP, den Sie verwalten möchten, auf
ON (EIN).
Abbildung 14. Konguration des AP
Valid Access Point Summary (Gültiger Access
Point - Übersicht): Geben Sie die MAC-
Adresse des AP ein, der verwaltet werden soll.
Abbildung 15. Eingabe der MAC-Adressen
3. Einstellungen speichern und Verbindung
herstellen - Sobald der Einrichtungsvorgang
des Assistenten für die WLAN-Verbindung
beendet ist, klicken Sie auf 'Connect'
(Verbinden),umIhre Einstellungenzu speichern
und Ihre APS zu verbinden.
Abbildung 16. Übersicht

14
DEUTSCH
14
Weitere Informationen
Weitere Informationen und Hilfe zur
Konguration des DWC-2000 nden Sie in der
Begleitdokumentation auf der im Lieferumfang
enthaltenen Master-CD oder auf der Website
http://support.dlink.com von D-Link.
• D-Link Wireless Controller -
Benutzerhandbuch
In diesem Handbuch werden die allgemeinen
Operationen und Steuerelemente der
Wireless Controller-Firmware beschrieben,
die die Hardware des Wireless Controllers
steuert. Enthalten sind Beispiele zur
Durchführung typischer administrativer
Aufgaben wie das Einrichten der Rogue
AP-Erkennung und Beispiele zur Verwendung
des Wireless Controllers in verschiedenen
Szenarien.
• D-Link Wireless Controller - CLI
Referenzhandbuch
In diesem Handbuch werden alle verfügbaren
textbasierten Befehle beschrieben, die auf
einer RJ45-zu-DB9 Konsole oder der SSH-
Schnittstelle zur Konguration des Wireless
Controllers verwendet werden können.
Online Support
Sollten Probleme aufgetreten sein, die nicht im
Benutzerhandbuch behandelt werden, besuchen
Sie bitte die Website http://support.dlink.com.
Dort werden Sie an Ihre entsprechende regionale
Support Website von D-Link weitergeleitet.
Garantiebestimmungen
Informationen zur eingeschränkten Garantie auf
Lebenszeit für Produkte von D-Link nden Sie
unter http://warranty.dlink.com/

15
FRANÇAIS
15
À Propos de ce Guide
Ce guide fournit des instructions qui vous aideront
à congurer étape par étape votre contrôleur sans
l DWC-2000 de D-Link. Notez que le modèle que
vous avez acheté peut légèrement différer de celui
illustré sur les gures.
Le contrôleur sans l DWC-2000 est un contrôleur
de réseau local sans l complet, conçu pour
les environnements réseau de taille moyenne à
grande. Le contrôleur possède toute une gamme
de fonctions de gestion et de sécurité des réseaux
et des points d'accès. Par défaut, il peut contrôler
jusqu'à 64 points d'accès et jusqu'à 256 après mise
à jour avec des packs de licence.
Le DWC-2000 peut être mis à jour avec trois packs
de licence en option :
• Les packs de licence DWC-2000-AP32/DWC-
2000-AP32-LIC permettent de gérer jusqu'à
32 points d'accès supplémentaires.
• Les packs de licence DWC-2000-AP64/DWC-
2000-AP64-LIC permettent de gérer jusqu'à
64 points d'accès supplémentaires.
• Les packs de licence DWC-2000-AP128/
DWC-2000-AP128-LIC permettent de gérer
jusqu'à 128 points d'accès supplémentaires.
Le DWC-2000 peut être mis à jour plusieurs fois
avec des packs de licences, permettant la prise en
charge d'un maximum de 256 points d'accès.
Présentation du produit
Figure 1. Façade
Figure 2. Panneau arrière
Élé-
ment Composant Description
ABouton de
réinitialisation
Réinitialisation du
système
B Voyant d'alimentation Indique si le contrôleur
sans l est sous tension
C Voyant du ventilateur
Indique l'état du
ventilateur du contrôleur
sans l
D Ports USB (1-2)
Ces ports peuvent
prendre en charge
différents périphériques
USB 1.1 ou 2.0.
EEmplacement de
module de disque dur
Emplacement pour le
module de disque dur
FPorts LAN Gigabit SFP
(1-4)
Connexion aux
périphériques Ethernet
tels que des ordinateurs,
des commutateurs et des
concentrateurs.
GPorts LAN Gigabit
RJ-45 (1-4)
Connexion aux
périphériques Ethernet
tels que des ordinateurs,
des commutateurs et des
concentrateurs.
H Port de console
Permet d'accéder à
l'interface de ligne de
commande (CLI) via un
câble de console RJ-45 à
DB-9
I Bouton Marche/Arrêt Allume/éteint le
périphérique
J Prise de courant Permet de connecter le
cordon d'alimentation
Voyants d'état et voyants des ports
Ethernet
Figure 3. Voyants du port Ethernet RJ-45
Figure 4. Voyants du port Ethernet SFP
Le tableau suivant répertorie le nom, la couleur,
l'état et la description de chaque voyant du
périphérique.
Connexion
Vitesse
État d'émission/réception
Vitesse de liaison
et état d'émission/
réception
ABCD E F G H
IJ

16
FRANÇAIS
Voyant
lumineux
Couleur État Description
Alimentation/
État Orange/ Vert Orange xe Processus de mise sous tension en
cours.
Vert xe Processus de
mise sous tension
terminé.
Orange
clignotant Le périphérique a planté et est
en mode de
récupération.
Voyant éteint Le périphérique est
éteint.
Ventilateur Vert/rouge Vert xe Le ventilateur
fonctionne
normalement.
Rouge xe Le ventilateur est en
panne.
USB Vert Vert xe La connexion est
correcte.
Vert clignotant Ce port présente
une activité.
Voyant éteint Pas de liaison.
État
d'émission/
réception du
port RJ-45
Vert Vert xe Une connexion est
active.
Vert clignotant Le port envoie ou
reçoit des données.
Voyant éteint Pas de liaison.
Vitesse de
liaison du port
RJ-45
Vert/
Orange Vert xe Le port fonctionne à 100 Mbits/s.
Orange xe Le port fonctionne à
1000 Mbits/s.
Voyant éteint Le port fonctionne à
10 Mbits/s.
Liaison et
émission/
réception du
port SFP
Vert/
Orange Vert xe Le port fonctionne à 100 Mbits/s.
Vert clignotant Le port envoie ou
reçoit des données
à 100 Mbits/s.
Orange xe Le port fonctionne à
1000 Mbits/s.
Orange
clignotant Le port envoie ou reçoit des données
à 1000 Mbits/s.
Paramètres par défaut de l'interface
Interface
Ethernet
Type
d'interface
IP Address
(Adresse IP) :
Gestion Web
LAN (1-4) IP statique 192.168.10.1/24 Activé
Installation et connexion
Cette section décrit comment installer un
DWC-2000 dans un rack standard de 19 pouces
et comment y relier des câbles et l'alimentation.
Avant de commencer
Respectez les précautions suivantes an d'éviter
tout risque d'arrêt, de dysfonctionnement de
l'équipement ou de blessure :
• Avant l'installation, vériez toujours que
l'alimentation est déconnectée.
• Vériez que la pièce dans laquelle le
périphérique est utilisé est correctement aérée
et que la température ambiante ne dépasse
pas 40 °
• Veillez à laisser au moins un mètre devant et
derrière le périphérique.
• Si vous installez l'appareil dans un rack,
veillez à ce que le cadre de ce dernier ne
bouche pas les orices de ventilation de
l'appareil. Assurez-vous que les racks intégrés
possèdent des ventilateurs et des orices
latéraux.
• Assurez-vous qu'aucune des conditions
dangereuses suivantes n'est présente avant
l'installation : sols humides ou mouillés, fuites,
câbles d'alimentation non reliés à la terre
ou endommagés ou usés, ou absence des
bornes de mise à la terre.
Étape 1 - Déballage
Ouvrez le carton d'emballage et déballez
soigneusement son contenu. Consultez la liste
de colisage ci-dessous pour vous assurer qu'il ne
manque aucun article et qu'ils sont tous en bon état.
Si un des éléments est manquant ou endommagé,
veuillez contacter votre revendeur D-Link local
pour obtenir un remplacement.
Contenu de la boîte
Contrôleur sans l DWC-2000 1
Cordon d'alimentation 1
Câble de console
(câble RJ-45 à DB-9) 1
Câble Ethernet
(CAT5 UTP/droit) 1
CD de référence 1
Supports de montage en rack 2
Pack de vis 1
Guide d'installation rapide 1

17
FRANÇAIS
Étape 2 - Installation
Vous pouvez monter le DWC-2000 dans un
rack standard de 19 pouces. Pour installer le
DWC-2000 dans un rack :
1. Montez les supports de montage de chaque
côté du châssis comme indiqué sur la Figure 5,
puis xez-les à l'aide des vis fournies.
Figure 5. Supports de xation
2. Utilisez les vis fournies avec le bâti pour monter
le périphérique dedans, comme illustré à la
Figure 6.
Figure 6. Montage dans le rack
Étape 3 - Connexion du
périphérique à un réseau
Cette section fournit des informations de base sur
la connexion physique du DWC-2000 à un réseau.
Connectez les câbles nécessaires comme illustré
en Figure 7.
Figure 7. Connexion au réseau
1. Connectez un câble RJ-45 entre l'un des ports
étiquetés LAN (1-4) et un commutateur de la
section de réseau LAN.
2. Connectez un câble RJ-45 à DB-9 entre le port
de console et une station de travail pour utiliser
l'interface CLI (interface de ligne de commande)
pour la gestion.
Étape 4 - Mise sous tension du
périphérique
Le cordon d'alimentation CA fourni avec l'appareil
permet de relier ce dernier à la terre lorsqu'il est
branché à une prise de courant CA reliée à la terre.
Le périphérique doit être relié à la terre pendant
son fonctionnement normal.
Pour connecter le périphérique à une source
d'alimentation, branchez une extrémité du
cordon CA au connecteur d'alimentation CA situé
à l'arrière de l'appareil. Branchez l'autre extrémité
dans une prise de courant et allumez l'interrupteur
d'alimentation.
Remarque : Nous recommandons d'utiliser un
parasurtenseur pour la connexion de l'alimentation.
Fan
Fan

18
FRANÇAIS
Conguration initiale
Le logiciel du contrôleur sans l est préinstallé
sur le DWC-2000. Une fois le périphérique
allumé, il est prêt à être conguré. Il est fourni
avec une conguration d'usine par défaut qui
vous permet d'établir une connexion, mais vous
devez congurer le contrôleur pour satisfaire
aux besoins spéciques de votre réseau.
Détection du contrôleur sans l
Utilisation de l'interface Web
Pour utiliser l'interface Web, la station de
travail qui sert à gérer le périphérique doit se
trouver initialement sur le même sous-réseau
que celui-ci. Vous aurez également besoin d'un
navigateur compatible :
Navigateur Version minimale
Microsoft
Internet Explorer 9, 10
Mozilla Firefox 23
Apple Safari iOS : 6.1.3
Windows : 5.1.7
Google Chrome 26
Pour accéder à l'interface Web du périphérique :
1. Connectez votre poste de travail à l'un des
ports étiquetés LAN (1-4).
2. Assurez-vous que le poste de travail est
conguré avec une adresse IP statique
dans le sous-réseau 192.168.10.0/24.
Remarque : Pour éviter des problèmes,
désactivez tout logiciel de blocage des
fenêtres publicitaires ou ajoutez l'adresse IP
de gestion http://192.168.10.1 à la liste des
sites autorisés du bloqueur de fenêtres
publicitaires.
3. Lancez votre navigateur, puis saisissez
l'adresse IP de l'interface du réseau
local (l'adresse IP par défaut est
http://192.168.10.1), puis appuyez sur Enter
(Entrée).
Figure 8. Utilisation du navigateur
4. Ouvrez une session dans l'interface Web
du contrôleur sans l. Par défaut, les
informations d'ouverture de session sont
les suivantes :
• Username (Nom d’utilisateur) : admin
• Mot de passe : admin
Figure 9. Page d'ouverture de session
Connexion via la console (ETCD RJ-45 à
DB-9)
Le contrôleur sans l DWC-2000 dispose d'un
port série vous permettant de vous connecter à
un ordinateur ou un terminal an de surveiller
et congurer le périphérique. Ce port utilise un
connecteur RJ-45, permettant de réaliser une
connexion ETCD (Équipement Terminal de
Circuit de Données).
Pourutiliserla connexion du portdeconsole,
vous avez besoin du matériel suivant :
1. Un terminal ou un ordinateur possédant à la
fois un port série et la capacité d'émuler un
terminal.
2. Le câble RJ-45 à DB-9 inclus.
3. Si votre ordinateur portable ou votre PC
ne possède pas de connecteur RS-232, un
convertisseur (non fourni) est nécessaire.
Pour établir une connexion de console :
1. Branchez le connecteur RJ-45 du câble
RJ-45 à DB-9 fourni directement dans le
port de la console du contrôleur sans l.
2. Connectez l'autre extrémité du câble à
un terminal ou à un connecteur série d'un

19
FRANÇAIS
ordinateur exécutant un logiciel d'émulation
de terminal. Congurez les valeurs du
logiciel d'émulation du terminal de la façon
suivante :
• Débit de baud : 115200
• Bits de données : 8
• Parité : Aucun
• Bits d'arrêt : 1
• Contrôle de ux : Aucun
3. Connectez le contrôleur sans l suivant
les instructions de la section « Mise sous
tension du périphérique » de ce guide. La
séquence de démarrage apparaît sur le
terminal.
4. Une fois la séquence de démarrage
terminée, l'invite de commande s'afche et
le périphérique est prêt à être conguré.
Détection et gestion du PA unié
Figure 10. Topologie de réseau
Pour détecter et gérer le PA unié :
1. Enregistrez l'adresse MAC de chaque PA
unié sur le réseau.
2. Connectez le PA unié que vous voulez
congurer sur le réseau Ethernet local.
3. Connectez-vous au DWC-2000 et dénissez
l'adresse IP du réseau local pour accéder
au sous-réseau du réseau Ethernet local.
4. Exécutez l'Assistant pour gérer vos points
d'accès. Cliquez sur « Wizard » (Assistant)
dans le coin supérieur droit.
Figure 11. Assistant
5. Cliquez sur le bouton « Run… » (Exécuter...)
pour exécuter l'Assistant du réseau local
sans l.
Figure 12. Exécuter l'Assistant du réseau local sans
l
1. Saisissezlesinformationssuivantespour
compléter l'Assistant de conguration
du réseau local sans l :
• Conguration globale sans l : Choisissez
le code pays.
• Conguration par défaut de la carte
réseau sans l : Créez un Prol de PA
correspondant au paramètre de la carte
réseau sans l. Dénissez le mode Carte
réseau sans l de chaque carte.
• Conguration par défaut du VAP sans
l : Saisissez le nom de réseau du
SSID, puis sélectionnez une méthode
de sécurité. Si vous sélectionnez WEP
statique ou WPA personnel, saisissez un
mot de passe sécurisé pour votre réseau
local sans l.
Figure 13. Assistant du réseau local sans l
Internet
Routeur/
Serveur
DHCP
Commutateur
Réseau local
Point
d'accès
unié
Réseau
local
DWC-2000

20
FRANÇAIS
2. Vous trouverez ci-dessous deux
méthodes pour ajouter des points
d'accès dans la liste des PA gérés :
a. Liste des PA en attente d'être congurés :
Sélectionnez les points d'accès qui
sont détectés automatiquement par le
contrôleur sans l.
b. Récapitulatif des points d’accès valides :
Saisissez l'adresse MAC du point d'accès
manuellement.
Liste des PA en attente d'être congurés : Il
s'agit de la liste des points d'accès détectés.
Faites passer l'état du point d'accès que
vous souhaitez gérer sur ON (Activé).
Figure 14. Conguration du PA
Récapitulatif des points d’accès valides :
Saisissez l'adresse MAC du PA que vous
souhaitez gérer.
Figure 15. Saisie des adresses MAC
3. Enregistrez les paramètres et connectez-
vous - Lorsque l'Assistant de conguration
de connexion au réseau local sans l
a été exécuté, cliquez sur le bouton
Connect (Connexion) pour enregistrer vos
paramètres et connecter vos PA.
Figure 16. Résumé
Informations
complémentaires
Vous pouvez consulter la documentation
complémentaire proposée sur le CD principal
joint ou visiter le site http://support.dlink.com
pour obtenir plus d'aide sur la conguration de
votre DWC-2000.
• Manuel d'utilisation du contrôleur sans
l D-Link
Ce manuel explique comment
faire fonctionner et commander le
microprogramme du contrôleur sans l qui
gère et commande le matériel du contrôleur
sans l. Il comporte des exemples de
réalisation de tâches administratives types,
telles que la conguration d'une détection de
PA indésirables et l'utilisation du contrôleur
sans l dans diverses situations.
• Guide de référence du CLI du contrôleur
sans l de D-Link
Ce document présente toutes les
commandes textuelles disponibles que
vous pouvez utiliser sur une console RJ-45
à DB-9 ou sur une interface SSH pour
congurer le contrôleur sans l.
Assistance en ligne
Si vous rencontrez des problèmes non
répertoriés dans le manuel d'utilisation,
consultez le site http://support.dlink.com, qui
vous renverra vers votre site Web de support
D-Link local approprié.
Informations sur la garantie
Les informations relatives à la garantie limitée
dans le temps D-Link sont disponibles à
l’adresse suivante : http://warranty.dlink.com/
