D-Link Air Premier DAP-2695 User manual

AC1750 DUAL BAND PoE ACCESS POINT
DAP-2695
Quick Install Guide+
Installations-Anleitung+
Guide d’installation+
Guía de instalación+
Guida di Installazione+

D-Link DAP-2695 Quick Install Guide
2
ENGLISH
Minimum System Requirements:
• CD-ROM Drive
• Computers with Windows®, Macintosh®, or Linux-based operating systems
• Installed Ethernet adapter or wireless adapter
• Internet Explorer 7, Chrome, Firefox, or Safari 4 or higher
System Requirements

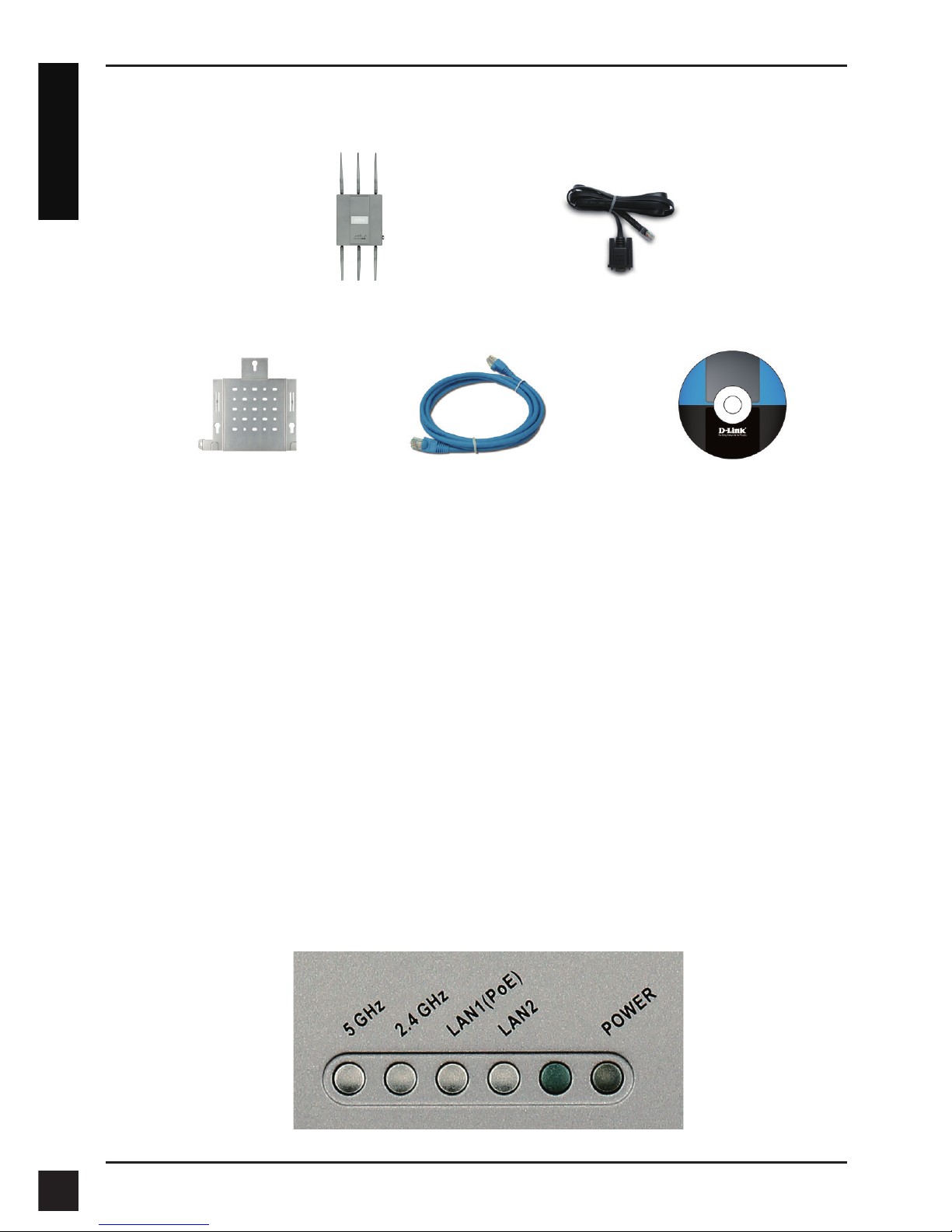

Package Contents
DAP-2695 802.11n Power over
Ethernet (PoE) Access Point
Ethernet Cable CD-ROM
Console Cable
Mounting Plate
Hardware Overview
LEDs
NOTE no PSU supplied. To power the units use an D-Link PoE switch or the D-Link DPE-101GI
PoE injector.

D-Link DAP-2695 Quick Install Guide 3
ENGLISH
5 GHz - When lit, the access point is operating at 5GHz.
This light will blink when there is wireless trafc.
2.4 GHz - When lit, the access point is operating at 2.4GHz. This light will blink
when there is wireless trafc.
LAN1/LAN2 - Solid light when the Ethernet port is connected to a working port,
such as a router or switch. The light will blink when there is trafc through LAN
port.
POWER - The light will blink during boot up. Once solid, the access point is ready.

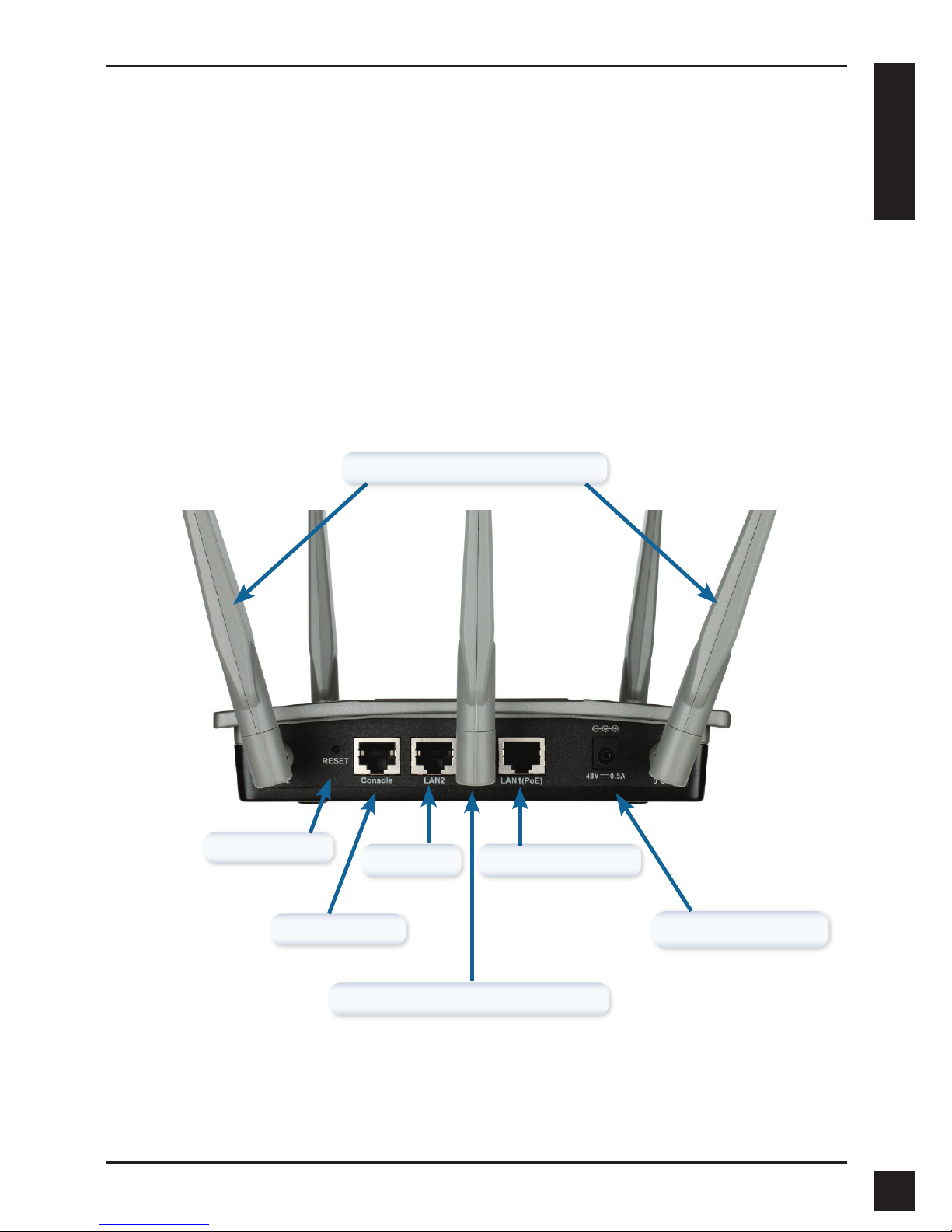

Installing the Hardware
LAN Port (PoE)**
Reset Button
Power Receptor***
Console Port
5GHz Antenna Connectors*
LAN Port
2.4GHz Antenna Connectors
* 1 x 5GHz and 2 x 2.4GHz antenna connectors are located on the bottom of the access point.
** PoE kit (injector and adapter) is NOT include in the package and it can be purchased with the model
name “DPE-101GI”.
*** Power Receptor (no longer used, replaced by PoE)

D-Link DAP-2695 Quick Install Guide
4
ENGLISH

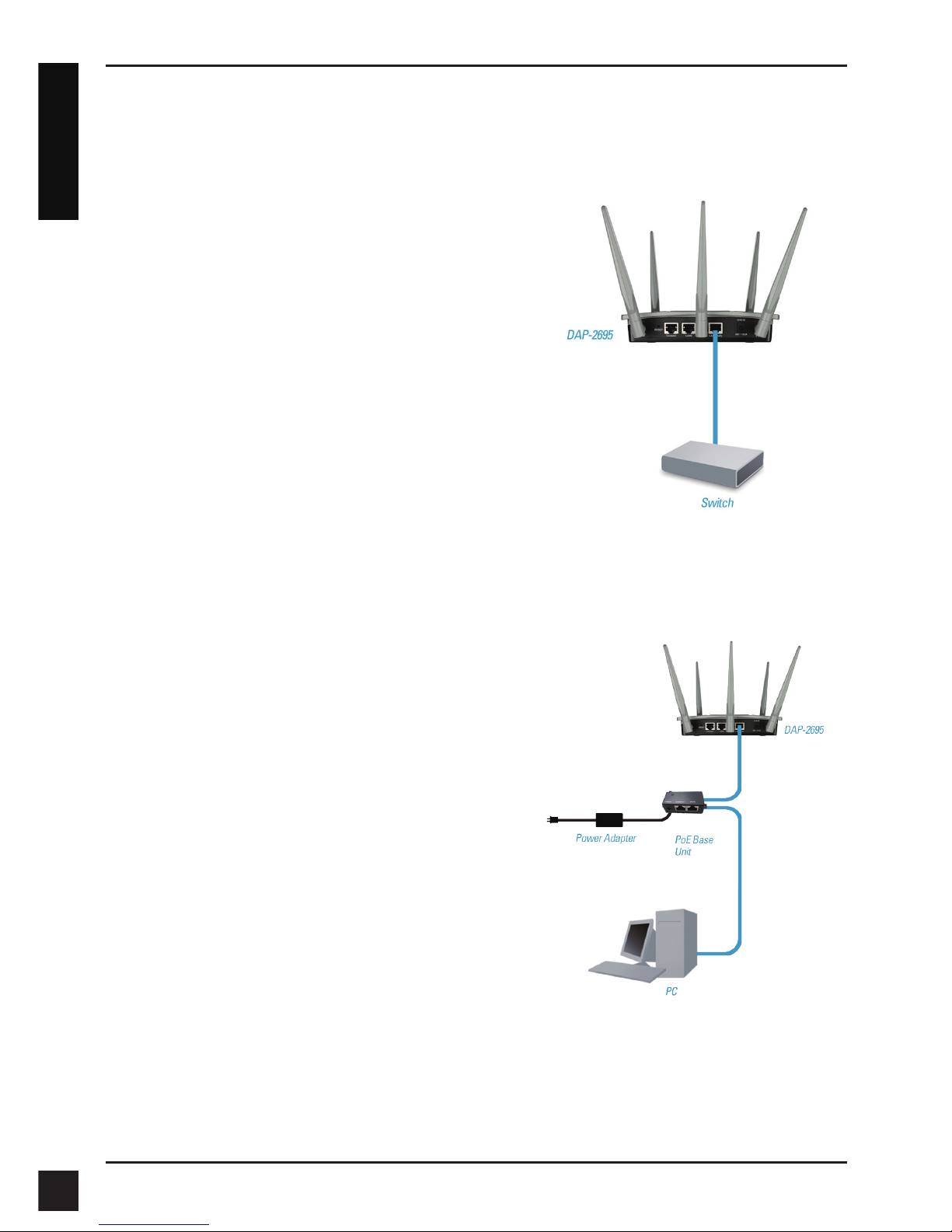

To power the access point, you can use one
of the following 3 methods:
Method 1 - Use if you have a
PoE switch.
Method 2 - Use if you do not
have a PoE switch
and do not have a
power outlet near
the location of the
access point.
Method 1
1. Connect one end of your Ethernet cable
into the LAN1 (PoE) port on the DAP-
2695.
2. Connect the other end into one port on
a PoE switch.
Method 2
1. Connect one end of an Ethernet cable
into the Data In port on the PoE base
unit and the other end into one port on
your computer.
2. Connect one end of an Ethernet cable
into the P+Data Out port on the PoE
base unit and the other end into the
LAN1 (PoE) port on the DAP-2695
access point.
3. Use the supplied power adapter.
Connect the power adapter to the
Power In receptor on the PoE adapter.
4. Connect the other end of power
adapter into a power outlet.
Note: Purchase separately a DPE-101GI
PoE injector if you need to connect the
Access Point without a PoE Switch

D-Link DAP-2695 Quick Install Guide 5
ENGLISH
Conguration
Note: It is recommended to congure your DAP-2695 before mounting. The
easiest way is to connect to the Access Point directly to a computer using an
Ethernet cable. Statically assign the IP address of your computer to 192.168.0.2
with a subnet mask of 255.255.255.0.

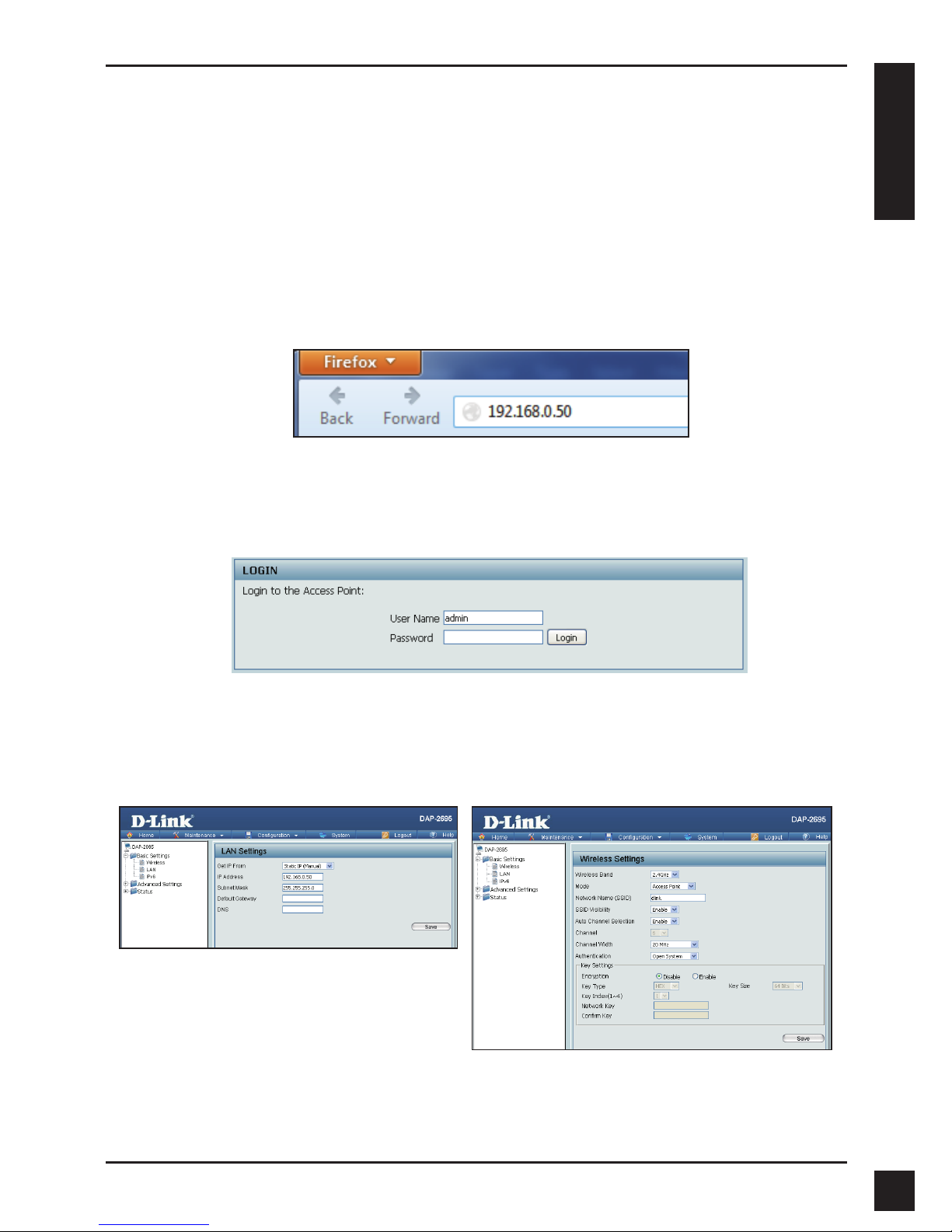

Step 1: Open a web browser (e.g., Internet Explorer, Chrome, Firefox , or Safari)
and enter http://192.168.0.50.
Step 2: At the login screen, enter admin for the user name and leave the password
blanks. Click Login to continue.
Step 3: After the home page appears, go to Basic Settings > LAN to change
the IP settings of the DAP-2695. Go to Basic Settings > Wireless to congure
your wireless settings.
Note: Make sure you click on Conguration > Save and Activate to save
your settings.

D-Link DAP-2695 Quick Install Guide
6
ENGLISH

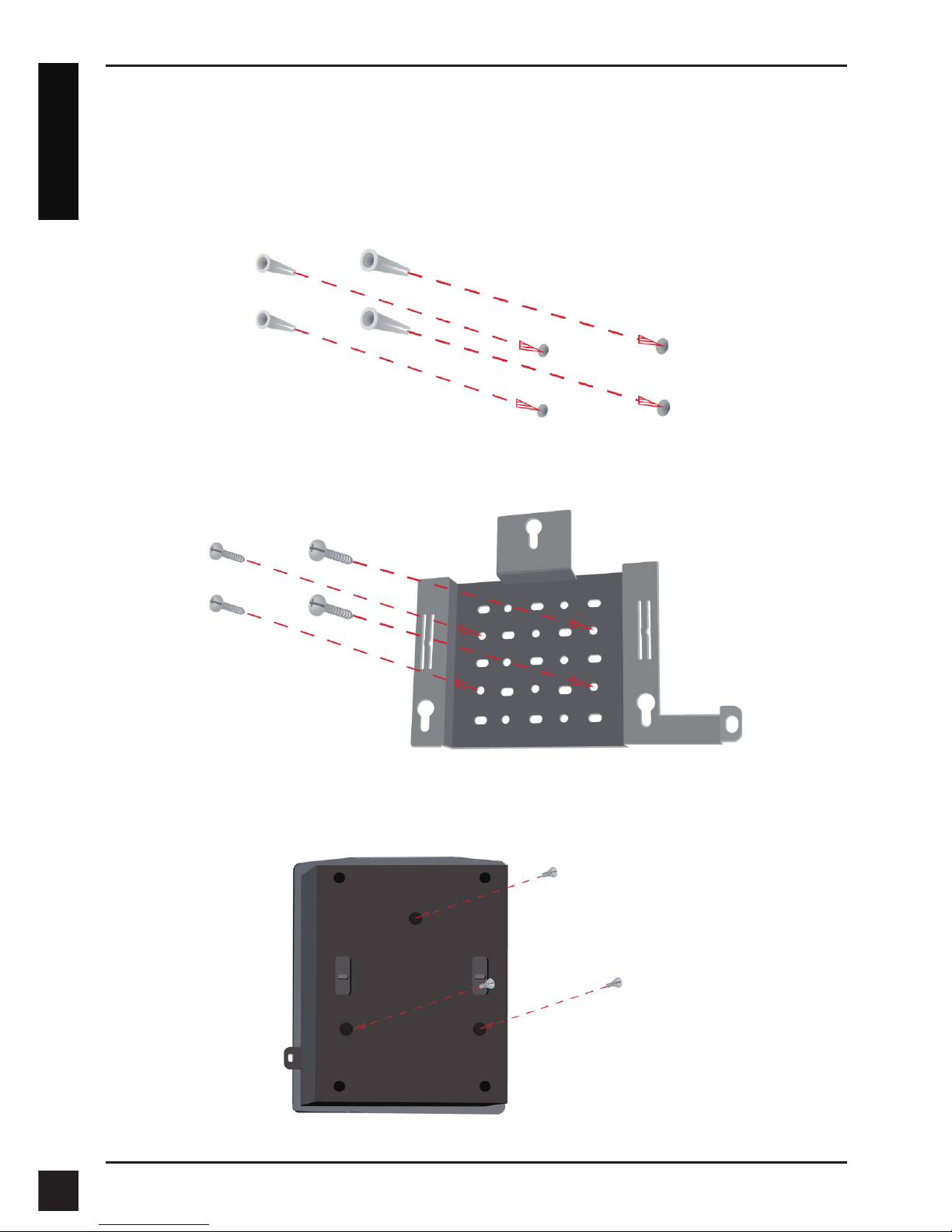

Step 1: Insert the provided wall anchors in the wall where the mounting plate
will be attached.
Mounting Plate Assembly
Step 2: Use the provided screws to secure the mounting plate on the wall.
Step 3: Attach the remaining screws securely to the back of the DAP-2695.

D-Link DAP-2695 Quick Install Guide 7
ENGLISH

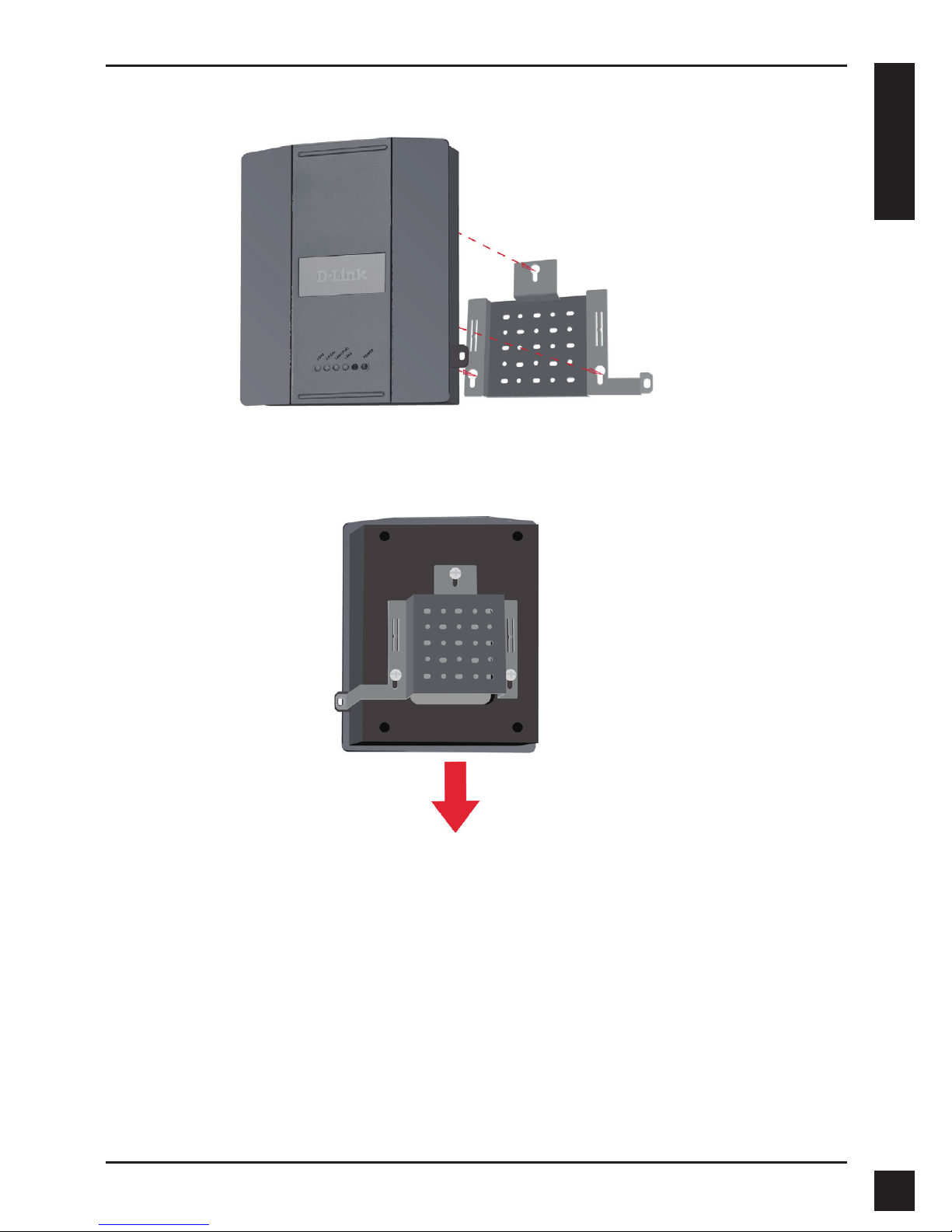

Step 4: Attach the DAP-2695 to the mounting plate.
Step 5: Slide the DAP-2695 down into the grooves on the mounting plate to
secure it to the plate.

D-Link DAP-2695 Quick Install Guide
8
ENGLISH

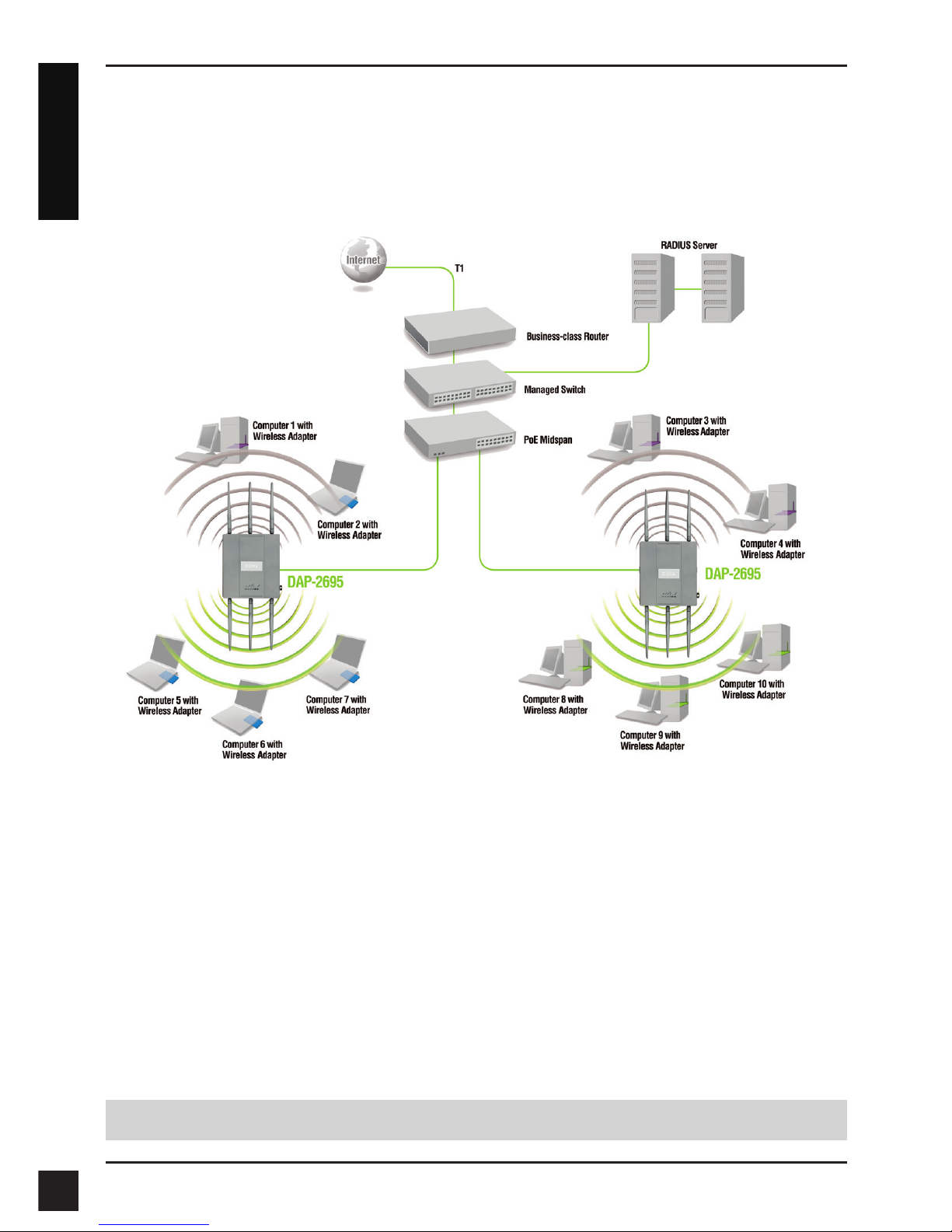

When you have completed the steps in this Installation Guide and congured
your for your network, your network should look similar to this:
Your Setup is Complete
* Maximum Wireless signal rate derived from draft IEEE802.11ac specications. Actual data throughput will vary. Network
conditions and environmental factors, including volume of network trafc, building materials and construction, and network
overhead lower actual data throughput rate.
To setup and manage the DAP-2695 from a computer, use one of the following
methods:
1. Connect a straight through Ethernet cable between the access point and your
computer.
2. Connect the access point to a switch or router and use a computer from a
computer that is also connected to that switch or router.
TECHNICAL SUPPORT dlink.com/support

D-Link DAP-2695 Quick Install Guide 9
Mindestsystemanforderungen:
• CD-ROM-Laufwerk
• Computer mit Windows®, Macintosh®oder Linux-basierten
Betriebssystemen
• Installierter Ethernet-Adapter oder Wireless Adapter
• Internet Explorer 7, Chrome, Firefox oder Safari 4 oder höher
Systemanforderungen

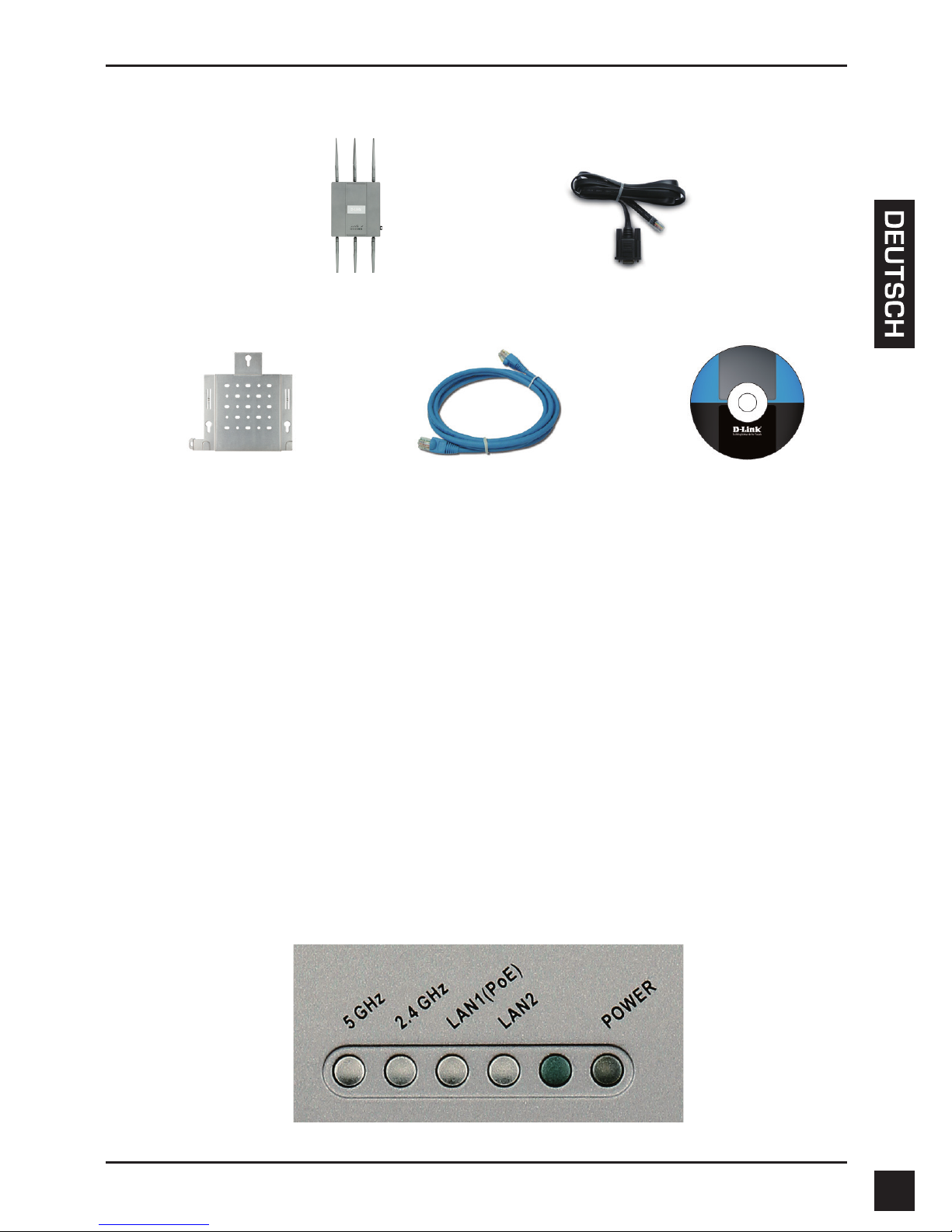

Packungsinhalt
HINWEIS: keine Stromversorgungseinheiten im Lieferumfang. Zur Stromversorgung der Einheiten nutzen Sie einen
D-Link PoE Switch oder den D-Link DPE-101GI PoE-Injektor
DAP-2695 802.11n Power over
Ethernet (PoE) Access Point
Ethernet-Kabel CD-ROM
Konsolenkabel
Montageplatte
Hardware-Überblick
LEDs

D-Link DAP-2695 Quick Install Guide
10
5 GHz – Leuchtet, wenn der Access Point im 5-GHz-Bereich betrieben wird.
Dieses Licht blinkt bei drahtlosem Datenverkehr.
2,4 GHz – Leuchtet, wenn der Access Point im 2,4-GHz-Bereich betrieben
wird. Dieses Licht blinkt bei drahtlosem Datenverkehr.
LAN1/LAN2 - Leuchtet durchgehend, wenn der Ethernet-Port an einen
ordnungsgemäß funktionierenden Port, wie etwa einen Router oder Switch,
angeschlossen ist. Das Licht blinkt bei Datenverkehr über den LAN-Port.
POWER – Das Licht blinkt während des Hochfahrens. Sobald es
durchgehend leuchtet, ist der Access Point betriebsbereit.

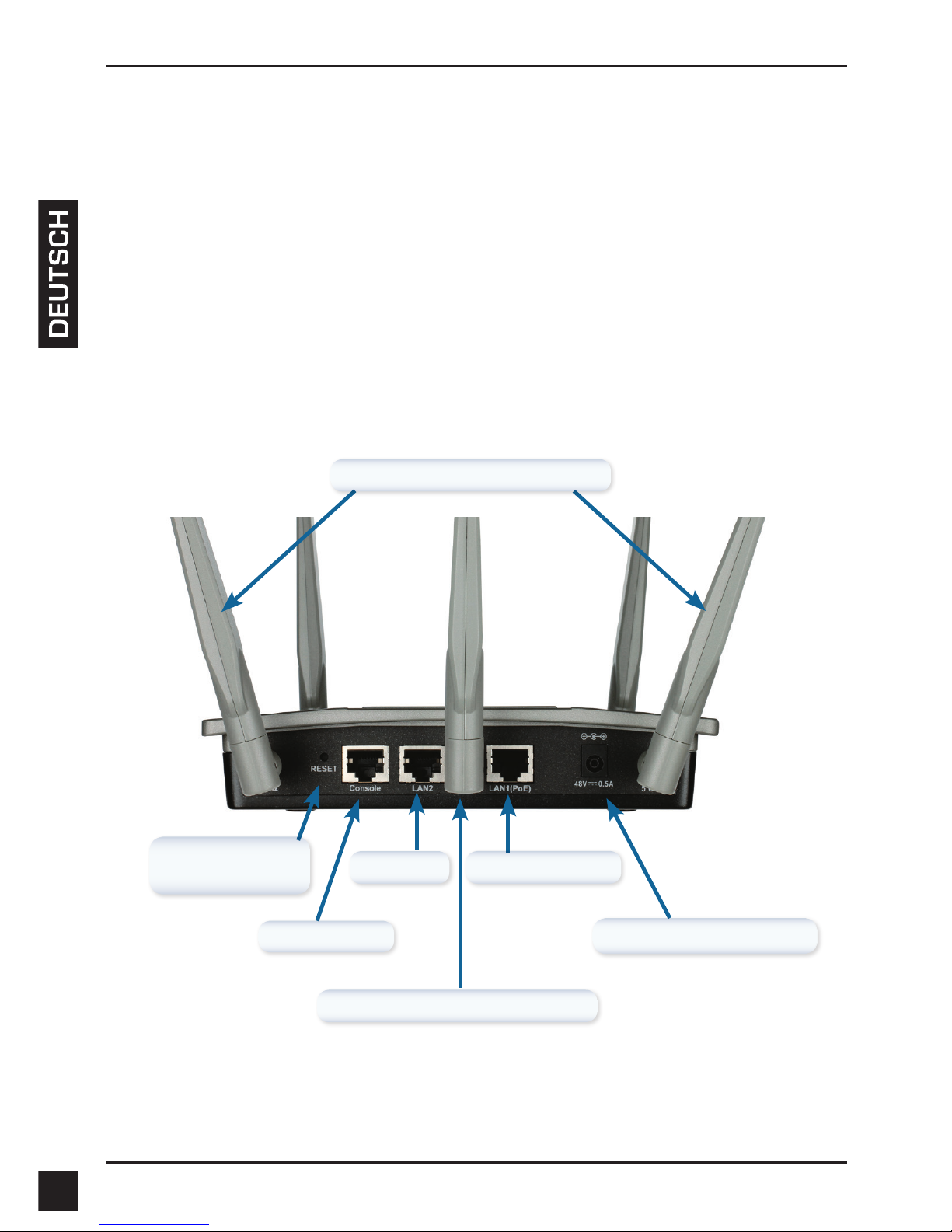

Installation der Hardware
LAN-Port (PoE)**
Stromeingangsbuchse***
Konsolenport
5 GHz Antennenanschlüsse*
LAN-Port
2,4 GHz Antennenanschlüsse
* 1 x 5 GHz und 2 x 2,4 GHz-Antennenanschlüsse benden sich auf der Unterseite des Access Point.
** PoE-Kit (Injektor und Adapter) ist nicht im Lieferumfang enthalten und kann unter der
Modellbezeichnung DPE-101GI gesondert erworben werden.
*** Stromeingangsbuchse (Hinweis: wird nicht mehr verwendet und durch PoE ersetzt)
Rücksetztaste/-
knopf (Reset)

D-Link DAP-2695 Quick Install Guide 11

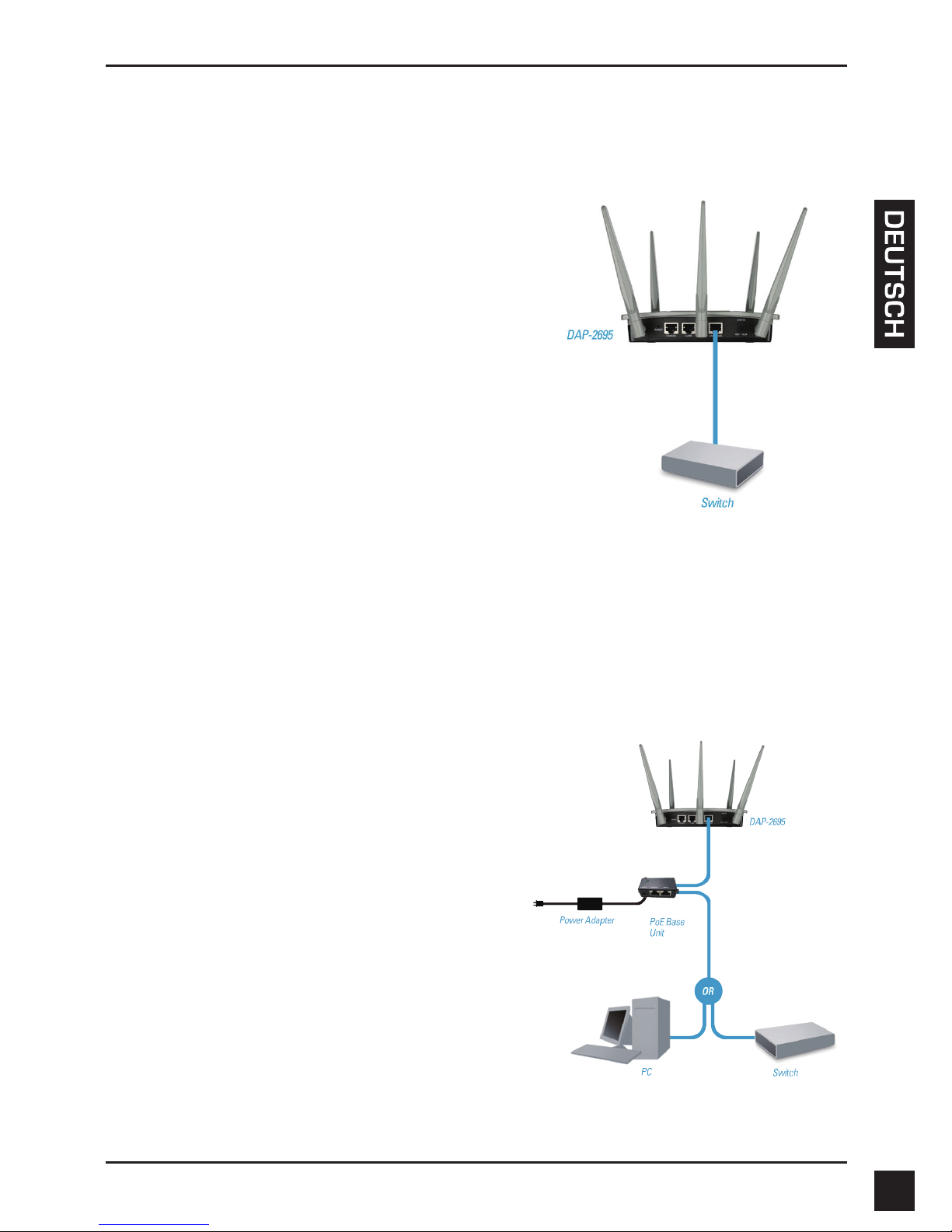

Zur Stromversorgung des Access Point
können Sie eine der folgenden 3 Optionen
wählen:
Methode 1 - Wenn Sie einen
PoE-Switch haben.
Methode 2 - Wenn Sie keinen
PoE-Switch haben
und sich keine
Steckdose in der
Nähe des Access
Point bendet.
Methode 3 - Wenn Sie keinen
PoE-Switch haben
und sich eine
Steckdose in der
Nähe des Access
Point bendet.
Methode 1
1. Schließen Sie ein Ende Ihres Ethernet-
Kabels an den LAN1 (PoE)-Port am
DAP-2695 an.
2. Schließen Sie das andere Ende an einen
Port am PoE-Switch an.
Methode 2
1. Schließen Sie ein Ende eines
Ethernet-Kabels an den
Dateneingangs-Port (Data In) auf der
PoE-Basiseinheit und das andere
Ende an einen Port auf Ihrem Switch,
Router oder Computer an.
2. Schließen Sie ein Ende eines
Ethernet-Kabels an den Port P+Data
Out auf der PoE-Basiseinheit und das
andere Ende an den LAN1 (PoE)-Port
am DAP-2695 Access Point an.
3. Verwenden Sie das mitgelieferte
Netzteil. Schließen Sie das Netzteil an
die Buchse Power In am PoE-Adapter
an.
4. Schließen Sie das andere Ende des
Netzteils an eine Steckdose an.

D-Link DAP-2695 Quick Install Guide
12

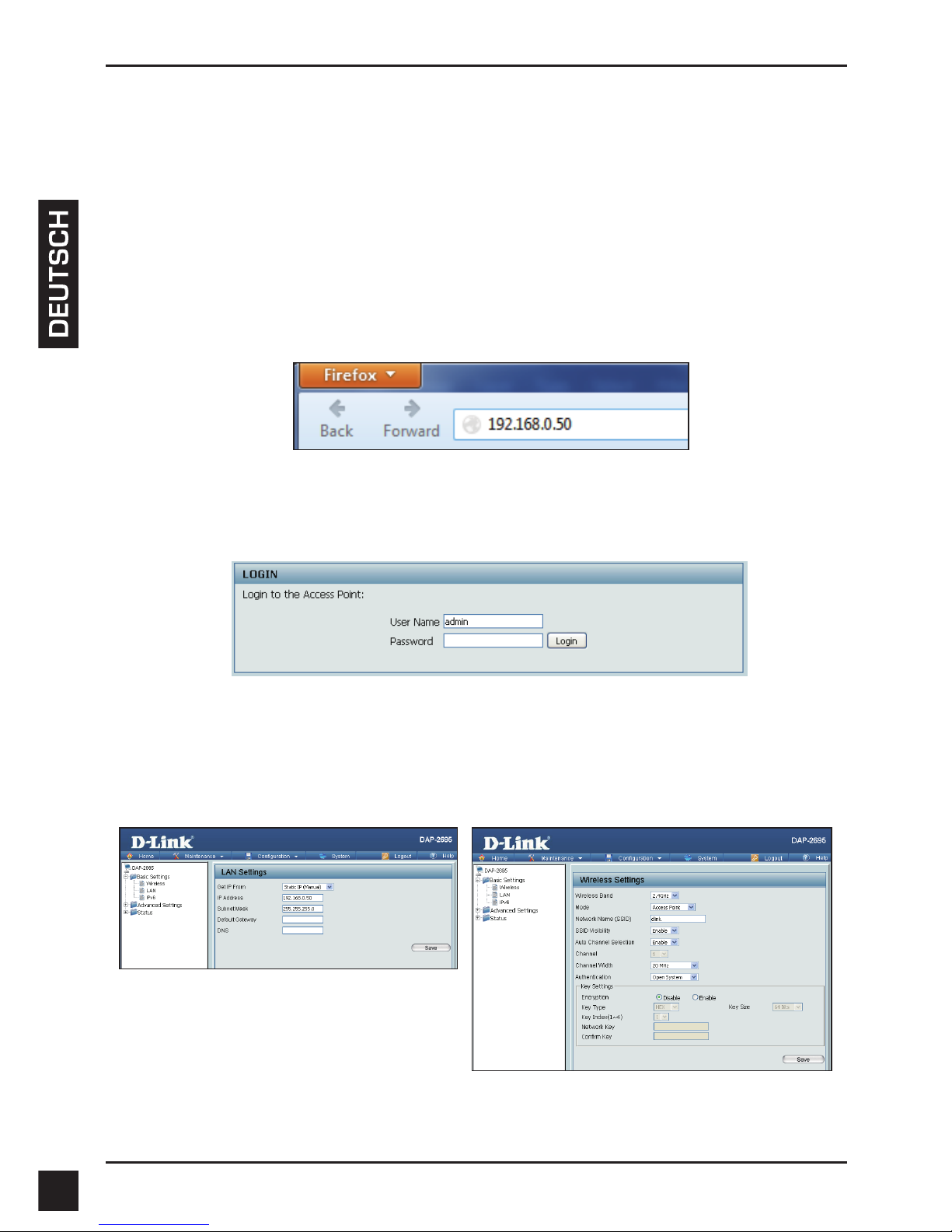

Schritt 3: Sobald die Startseite angezeigt ist, rufen Sie Basic Settings
(Grundeinstellungen) > LAN auf, um die IP-Einstellungen des DAP-2695 zu ändern.
Rufen Sie Basic Settings (Grundeinstellungen) > Wireless (Drahtlos) auf, um Ihre
Drahtloseinstellungen zu kongurieren.
Hinweis: Vergessen Sie nicht, auf Conguration (Konguration) > Save and
Activate (Speichern und aktivieren) zu klicken, um Ihre Einstellungen zu speichern.
Konguration
Hinweis: Es wird empfohlen, Ihren DAP-2695 zuerst zu kongurieren, bevor
Sie ihn im Netzwerk einbinden. Die einfachste Möglichkeit der Konguration
ist die Herstellung einer Verbindung zum Access Point mithilfe eines Ethernet-
Kabels direkt zu einem Computer. Weisen Sie die IP-Adresse Ihres Computers
192.168.0.2 mit der Subnetzmaske 255.255.255.0 statisch zu.
Schritt 1: Öffnen Sie einen Webbrowser (z. B. Internet Explorer, Chrome, Firefox
oder Safari) und geben Sie http://192.168.0.50 ein.
Schritt 2: Geben Sie als Benutzernamen admin im Anmeldefenster ein und
lassen Sie das Kennwortfeld leer. Klicken Sie auf Anmelden, um fortzufahren.

D-Link DAP-2695 Quick Install Guide 13

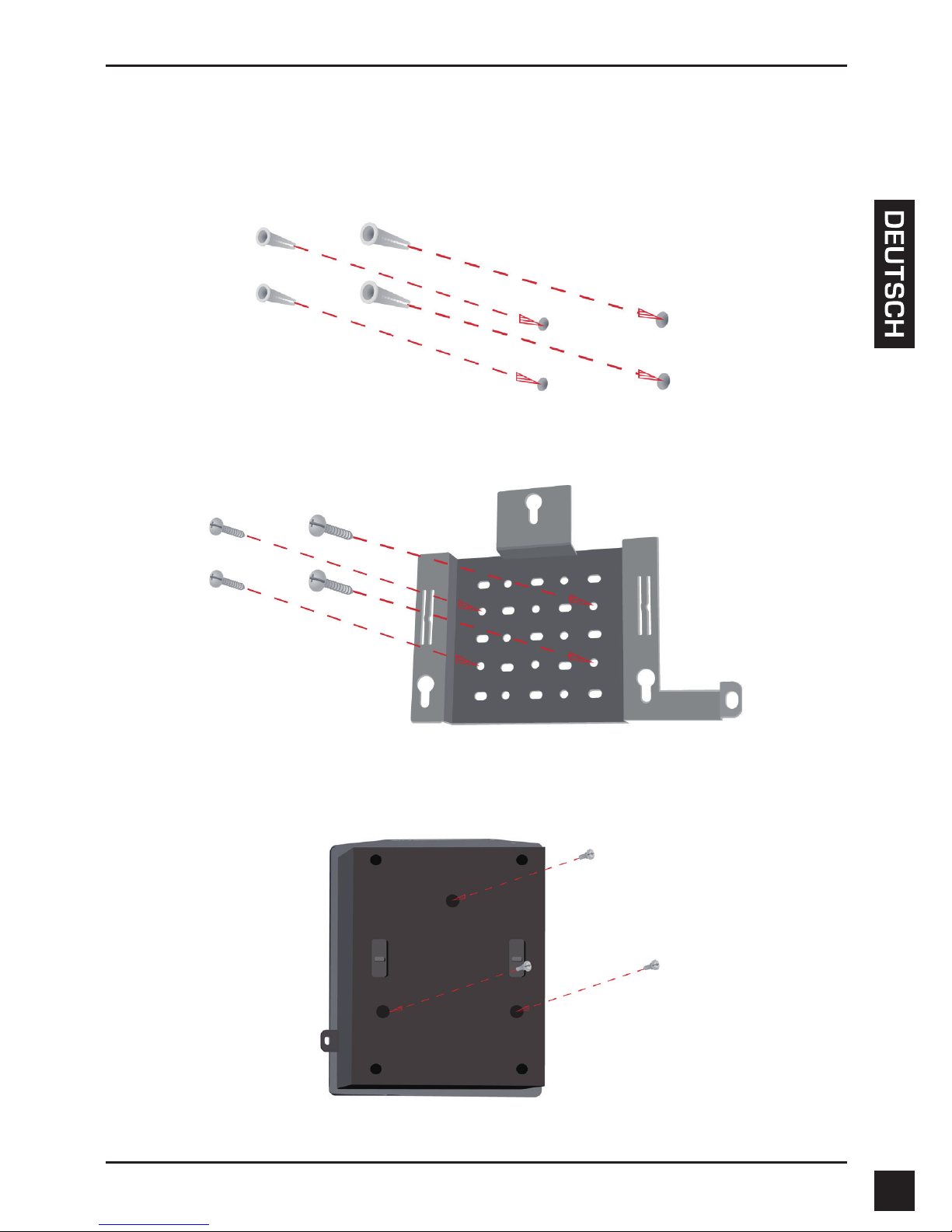

Schritt 1: Bringen Sie die mitgelieferten Wandanker an der Wand an, wo die
Montageplatte befestigt werden soll.
Befestigung der Montageplatte
Schritt 2: Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben
an der Wand.
Schritt 3: Drehen Sie die restlichen Schrauben fest in die Rückseite des
DAP-2695 ein.

D-Link DAP-2695 Quick Install Guide
14

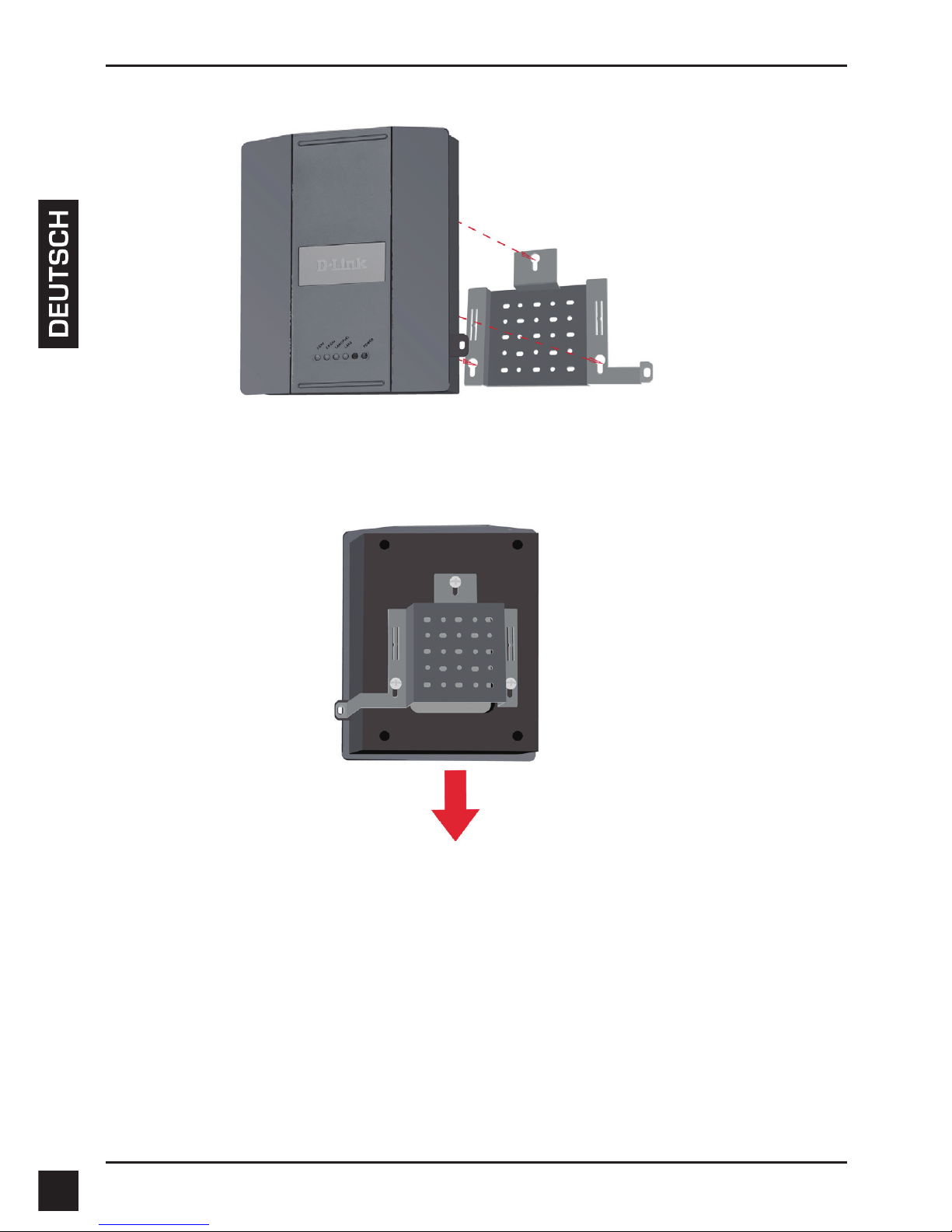

Schritt 4: Setzen Sie den DAP-2695 auf die Montageplatte.
Schritt 5: Schieben Sie den DAP-2695 nach unten in die Rillen auf der Mon-
tageplatte, um Ihn auf der Platte zu befestigen.

D-Link DAP-2695 Quick Install Guide 15

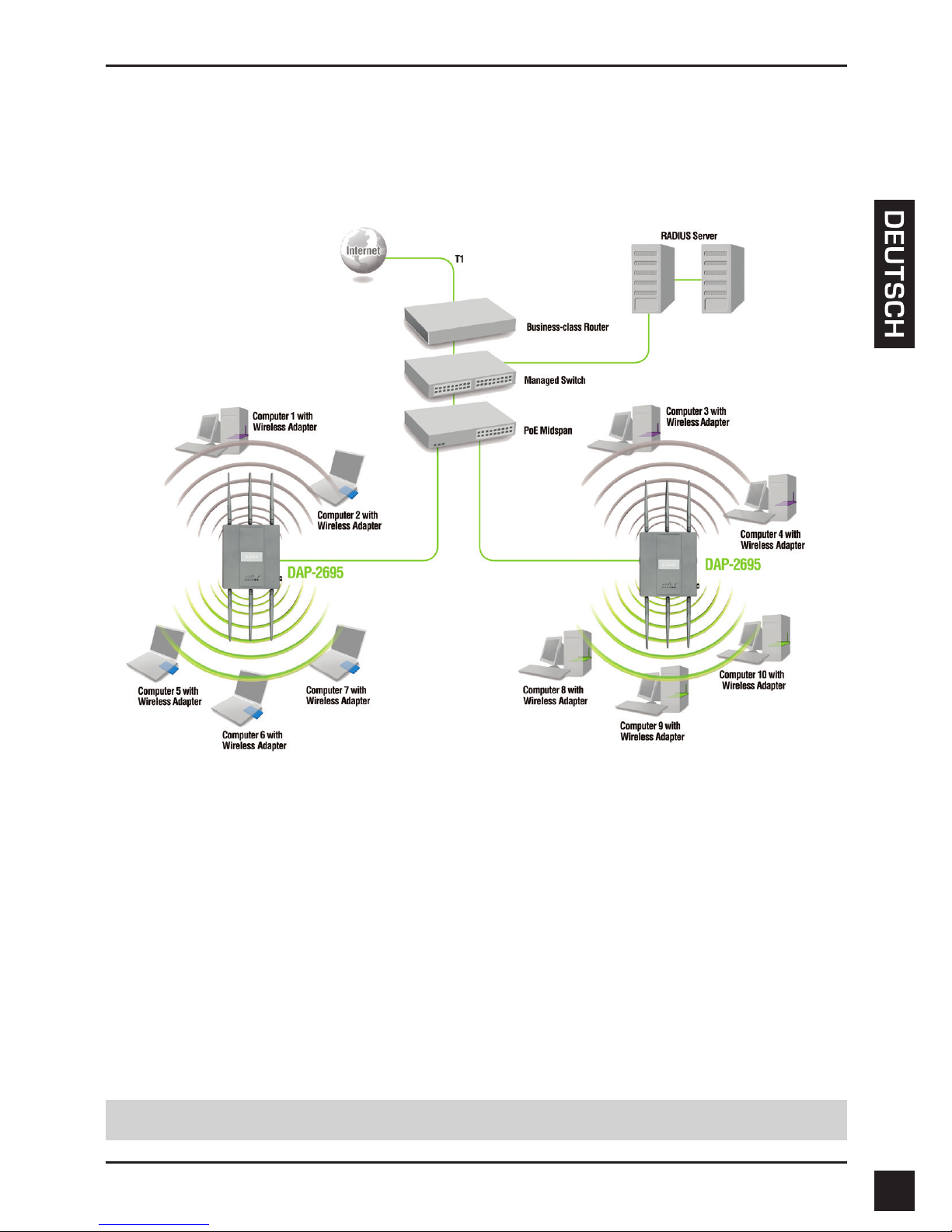

Nach Durchführung der Schritte in dieser Installationsanleitung und der
Konguration Ihres Netzwerkes sollte Ihr Netzwerk in etwa wie folgt aussehen:
Ihr Setup ist abgeschlossen
* Die max. drahtlose Signalrate leitet sich aus der Spezikation des Standards Draft IEEE 802.11ac ab. Der tatsächli-
che Datendurchsatz schwankt. Netzwerkbedingungen und Umgebungsfaktoren, einschließlich Datenverkehr im Netz,
Baumaterialien und Gebäudekonstruktionen sowie Netzwerk-Overhead senken die tatsächliche Datendurchsatzrate.
Zum Kongurieren und Verwalten des DAP-2695 von einem Computer aus
haben Sie zwei Möglichkeiten:
1. Verwenden Sie ein Ethernet-Durchgangskabel (auch Straight-Through-
Kabel, 1:1 oder 'gerades' Kabel genannt) zwischen dem Access Point
und Ihrem Computer.
2. Schließen Sie den Access Point an einen Switch oder Router an und
verwenden Sie einen Computer, der ebenfalls an diesen Switch bzw.
Router angeschlossen ist.
TECHNISCHE UNTERSTÜTZUNG dlink.com/support

D-Link DAP-2695 Quick Install Guide
16
Conguration minimale requise :
• Lecteur de CD-ROM
• Ordinateur avec système d’exploitation Windows®, Macintosh®ou Linux
• Adaptateur Ethernet ou un adaptateur sans l installé
• Internet Explorer 7, Chrome, Firefox ou Safari 4 ou version supérieure
Conguration système requise

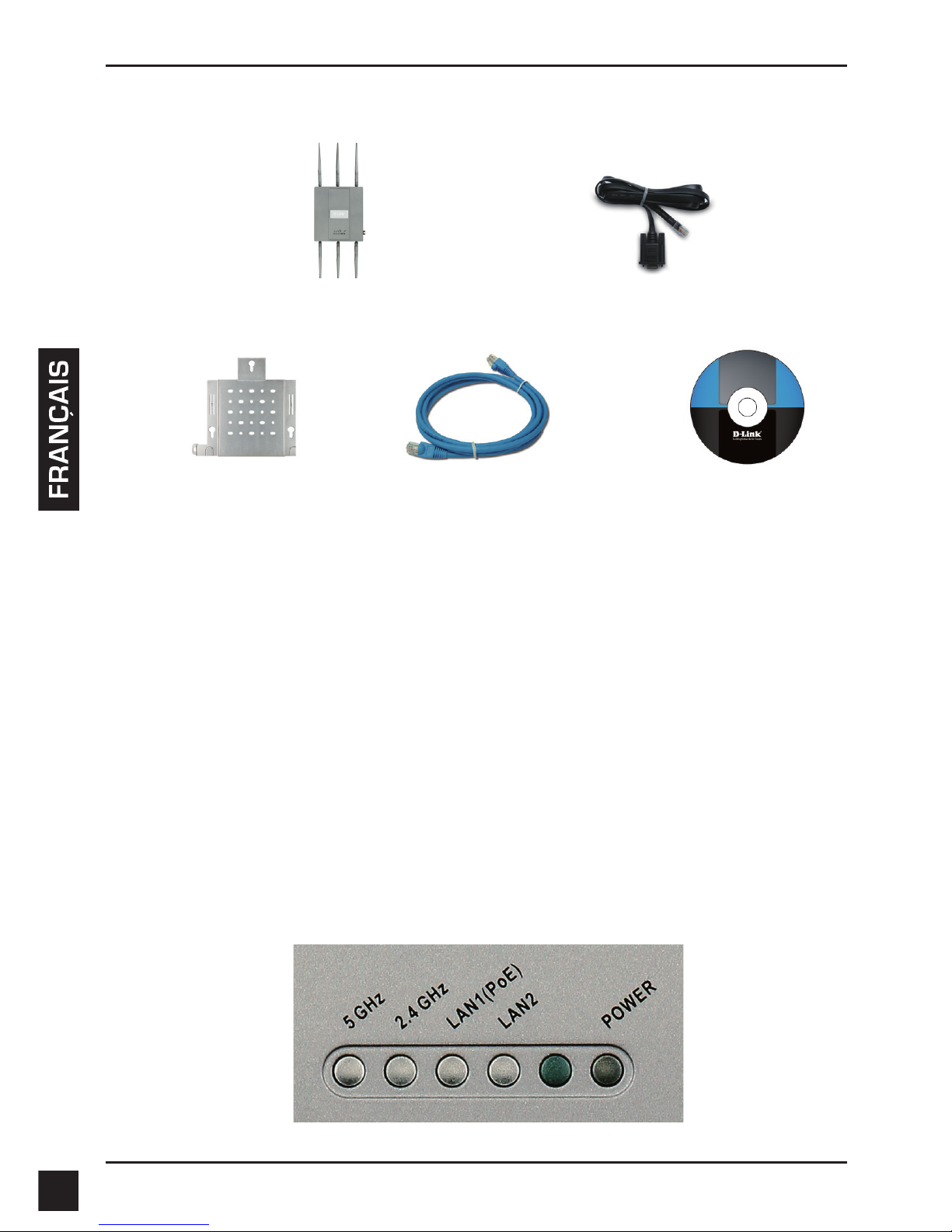

Contenu de la boîte
REMARQUE : aucune unité d’alimentation fournie. Pour alimenter les appareils, utilisez un commutateur PoE de D-Link
ou l’injecteur PoE DPE-101GI de D-Link.
Point d’accès DAP-2695 802.11n PoE
(alimentation électrique par câble Ethernet)
Câble Ethernet CD-ROM
Câble de la
console
Plaque de montage
Description du matériel
Voyants

D-Link DAP-2695 Quick Install Guide 17
5 GHz : ce voyant s’allume si le point d’accès fonctionne à 5GHz.
Il clignote en cas de trac sans l.
2,4 GHz : ce voyant s’allume si le point d’accès fonctionne à 2,4 GHz. Il clignote
en cas de trac sans l.
LAN1/LAN2 : ce voyant s’allume si le port Ethernet est connecté à un port actif,
tel qu’un routeur ou un commutateur. Il clignote en cas de trac sur le port LAN.
POWER : ce voyant clignote pendant le démarrage. Il reste allumé quand le
point d’accès est prêt.

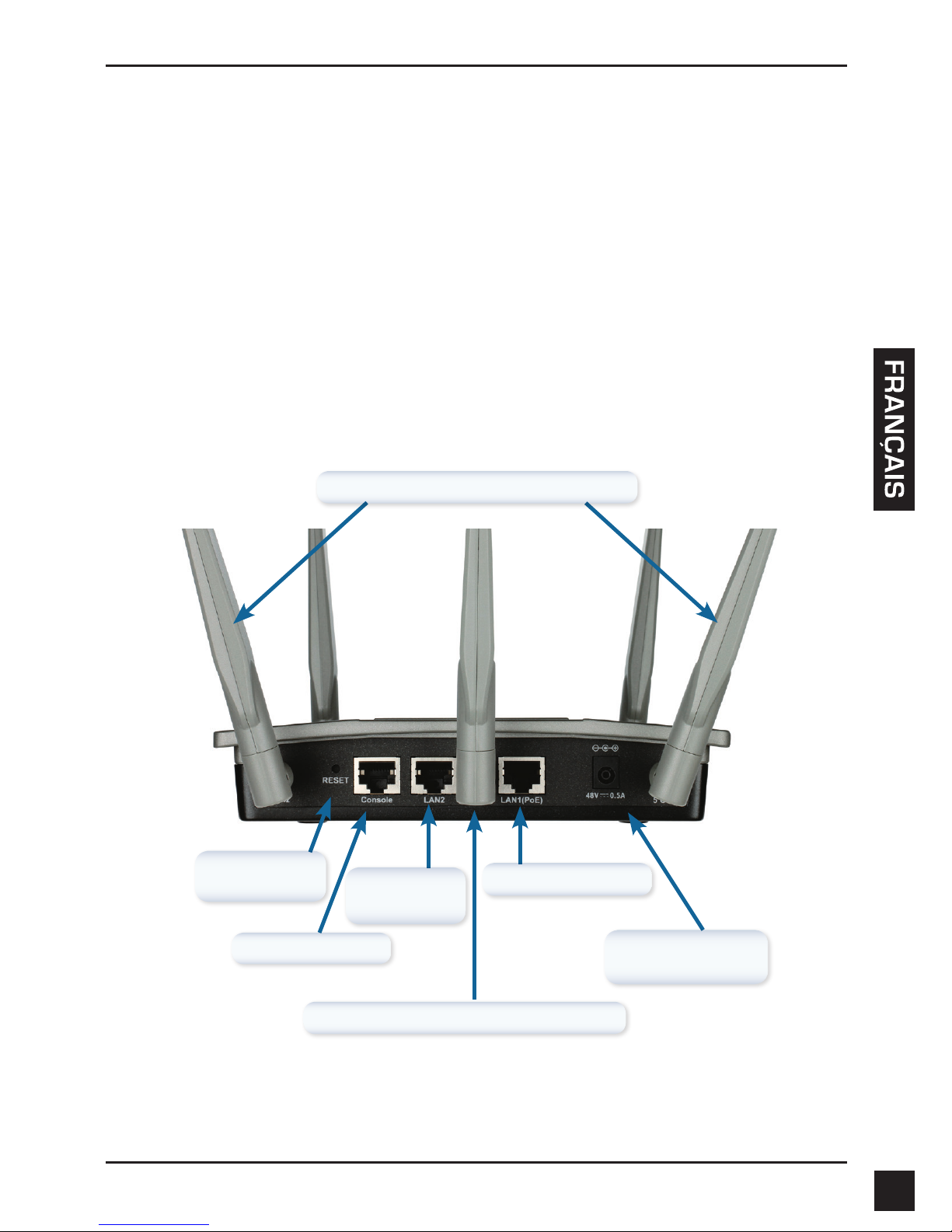

Installation du matériel
Port LAN (PoE)**
Bouton de
réinitialisation
Fiche
d'alimentation***
Port de console
Connecteurs d'antenne de 5 GHz*
Port du
réseau local
Connecteurs d'antenne de 2,4GHz
* Les connecteurs de l'antenne de 5 GHz et des deux antennes de 2,4 GHz se trouvent sous le point d'accès.
** Le kit PoE (injecteur et adaptateur) n’est pas inclus dans la boîte. Il porte le nom de modèle
« DPE-101GI » et peut être acheté séparément.
*** Fiche d’alimentation (Remarque obsolète ; remplacé par PoE)

D-Link DAP-2695 Quick Install Guide
18

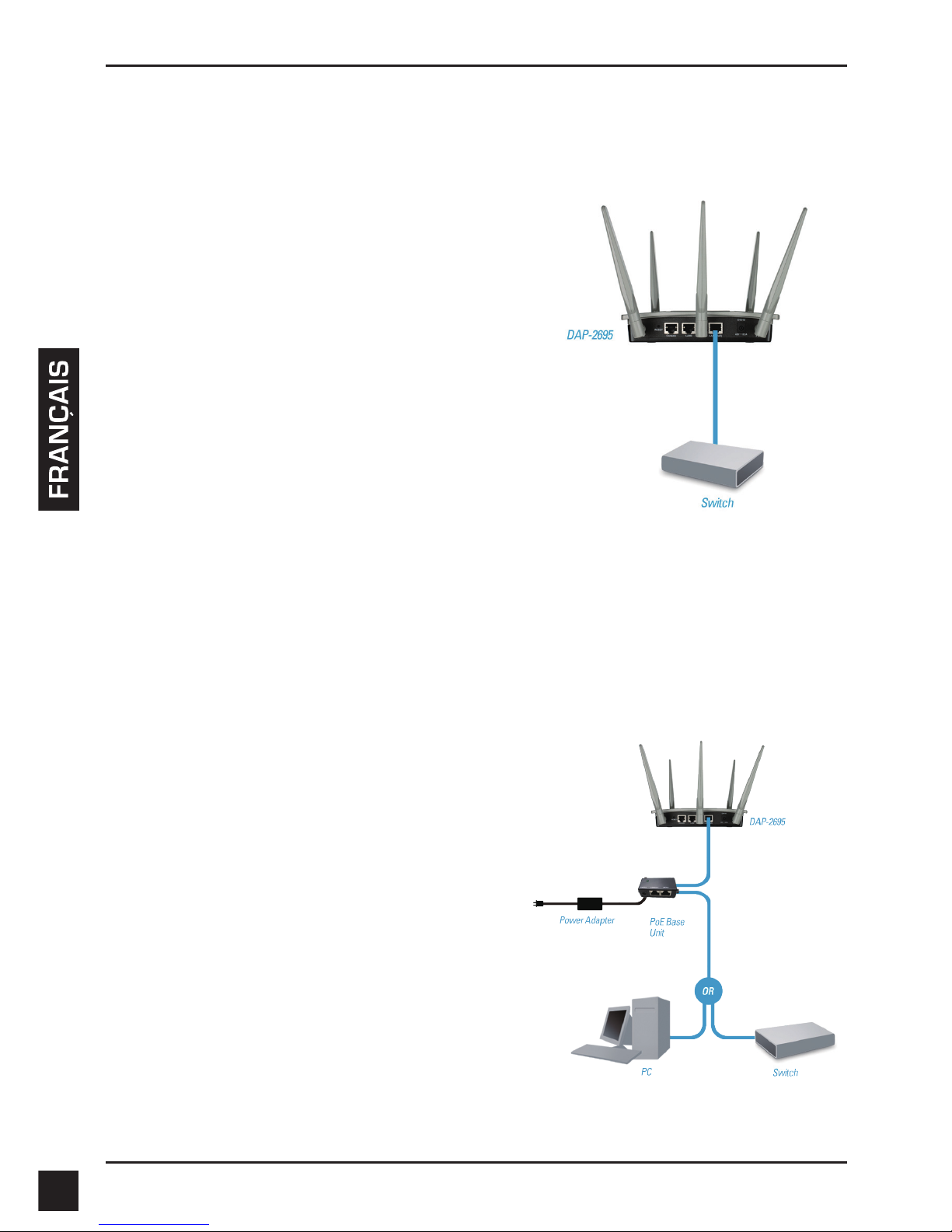

Pour alimenter le point d’accès, vous pouvez
procéder de l’une des 3 façons suivantes :
Méthode 1 : à utiliser si vous
possédez un
commutateur PoE.
Méthode 2 : à utiliser si vous
ne possédez pas
de commutateur
PoE, ni de prise de
courant à proximité
du point d'accès.
Méthode 3 : à utiliser si vous ne
possédez pas de
commutateur PoE,
mais que vous
avez une prise de
courant à proximité
du point d'accès.
Méthode 1 :
1. Connectez une extrémité du câble
Ethernet au port LAN1 (PoE) du DAP-
2695.
2. Connectez l'autre extrémité à un port
d'un commutateur PoE.
Méthode 2 :
1. Connectez une extrémité du
câble Ethernet dans le port Data
In de l'unité de base PoE et
l'autre extrémité dans un port du
commutateur, du routeur ou de
l'ordinateur.
2. Connectez une extrémité du câble
Ethernet au port P+Data Out
de l'unité de base PoE et l'autre
extrémité au port LAN1 (PoE) du
point d'accès DAP-2695.
3. Utiliser l’adaptateur secteur fourni.
Connectez-le au récepteur Power
In de l'adaptateur PoE.
4. Branchez l’autre extrémité de
l’adaptateur d’alimentation dans
une prise de courant

D-Link DAP-2695 Quick Install Guide 19

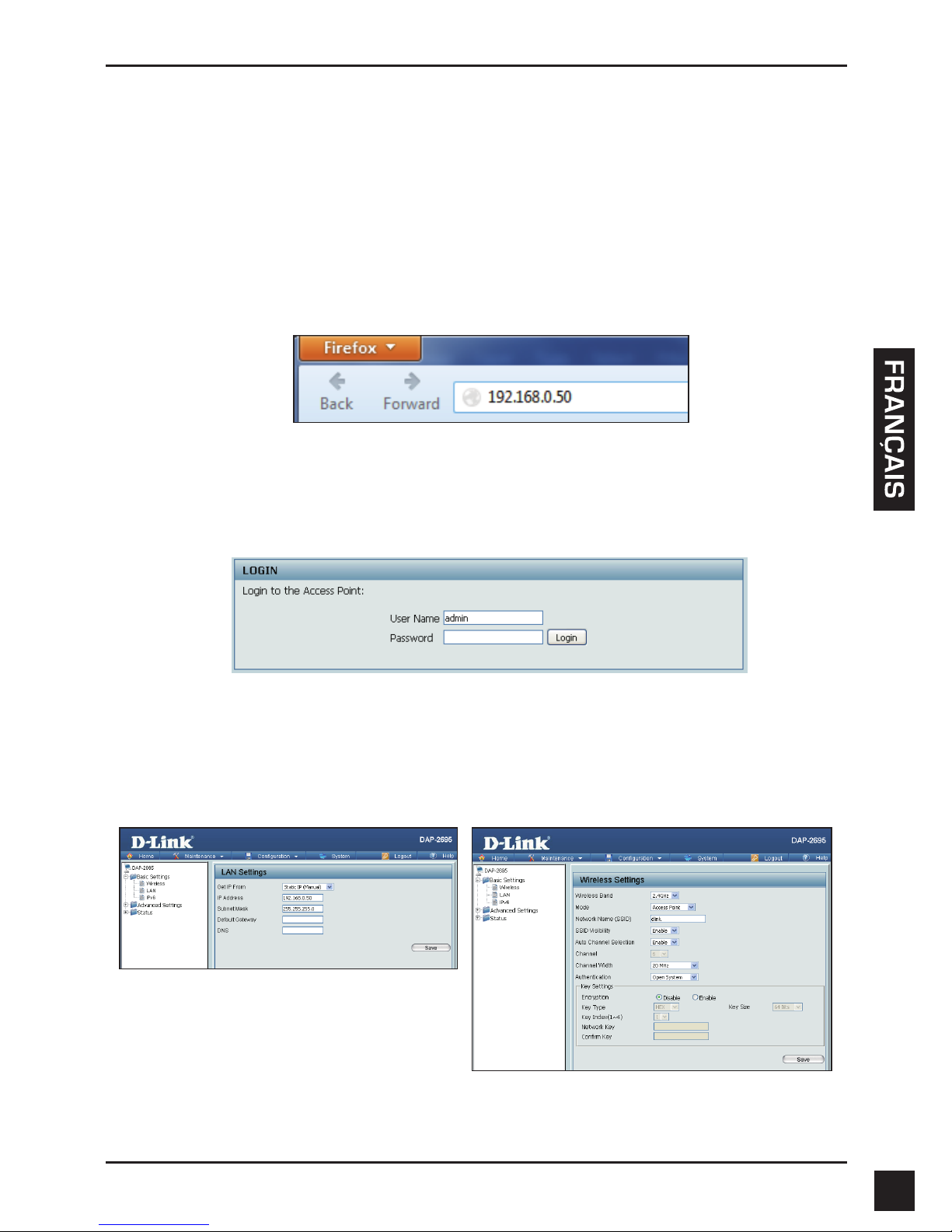

Conguration
Remarque : Il est recommandé de congurer votre DAP-2695 avant de le monter.
Le plus simple est de connecter le point d'accès directement à un ordinateur,
à l'aide d'un câble Ethernet. Affectez l'adresse IP 192.168.0.2 statiquement à
votre ordinateur avec le sous-réseau 255.255.255.0.
Étape 1 : Ouvrez un navigateur web (par ex., Internet Explorer, Chrome, Firefox
ou Safari) et saisissez http://192.168.0.50.
Étape 2 : Quand l’écran de connexion apparaît, saisissez admin comme nom
d’utilisateur et laissez le mot de passe vide. Cliquez sur Login (Connexion)
pour continuer.
Étape 3 : Lorsque la page d'accueil s'ouvre, accédez à Basic Settings > LAN
(Paramètres de base > Réseau local) et modiez les paramètres d'adresse IP
du DAP-2695. Allez dans Basic Settings > Wireless (Paramètres de base >
Sans l) et congurez vos paramètres sans l.
Remarque : Veillez à cliquer sur Configuration > Save and Activate
(Conguration > Enregistrer et activer) pour enregistrer vos paramètres.

D-Link DAP-2695 Quick Install Guide
20

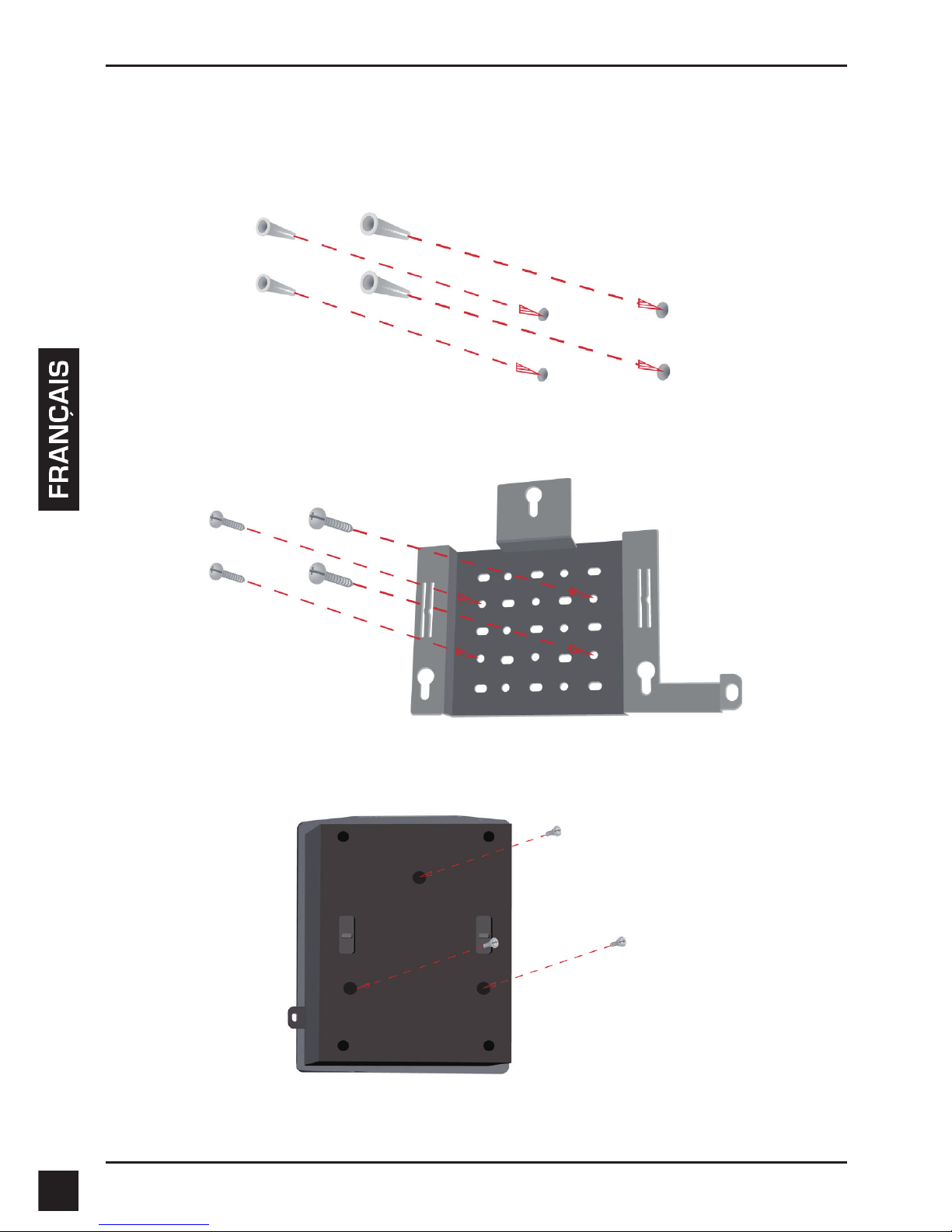

Étape 1 : Mettez en place les chevilles murales fournies à l'endroit où vous
souhaitez xer la plaque de montage.
Fixation de la plaque de montage
Étape 2 : Utilisez les vis fournies pour xer la plaque de montage au mur.
Étape 3 : Vissez les vis restantes à l’arrière du DAP-2695.
