DAD ARK Series User manual


MANUALE UTENTE
USER MANUAL
ARK series
ACTIVE-PASSIVE LOUDSPEAKERS
IT - EN
ARK
105MP
ARK
12SA
12SP
ARK
12MP
106MP
205MP
ARK
208SP
208SA
1200SA
ARK
206MP
ARK
ARK

REV.005-01/19
Music & Lights S.r.l. si riserva ogni diritto di elaborazione in
qualsiasi forma delle presenti istruzioni per l’uso.
La riproduzione - anche parziale - per propri scopi commerciali
è vietata.
Al ne di migliorare la qualità dei prodotti, la Music&Lights
S.r.l. si riserva la facoltà di modicare, in qualunque momento
e senza preavviso, le speciche menzionate nel presente
manuale di istruzioni.
Tutte le revisioni e gli aggiornamenti sono disponibili nella
sezione 'Manuale' sul sito www.musiclights.it
All rights reserved by Music & Lights S.r.l. No part of this
instruction manual may be
reproduced in any form or by any means for any commercial
use.
In order to improve the quality of products, Music&Lights S.r.l.
reserves the right to modify the characteristics stated in this
instruction manual at any time and without prior notice.
All revisions and updates are available in the ‘user manual’
section on site www.musiclights.it

3
ARK series ENIT
CONTENTSINDICE
Safety
General instructions
Warnings and installation precautions
1 Introduction
1. 1 Description
2 Wall mounting
2. 1 Installation with optional bracket
2. 2 Installation with optional bracket
2. 3 Installation with standard bracket
3 Connections and controls
3. 1 Amplier rear panel
3. 2 Passive loudspeaker rear panel
4 Configuration examples
4. 1 Conguration 1
4. 2 Conguration 2
4. 3 Conguration 3
5 Amplofier connection
5. 1 Hardware connection
5. 2 USB-RS485 converter: driver install.
5. 3 Editing software installation
5. 4 View the port COM value
5. 5 Software interface overview
5. 6 Software system instructions
5. 7 Setup le management
5. 8 Edit the amplier address
Technical specification
6 Connection cables
6. 1 Input connection
6. 2 Output connection
7 Connectors
7. 1 Audio signal connectors
8 Troubleshooting
Sicurezza
Avvertenze generali
Attenzioni e precauzioni per l’installazione
1 Introduzione
1. 1 Descrizione
2 Installazione a muro
2. 1 Installazione con staa opzionale
2. 2 Installazione con staa opzionale
2. 3 Installazione con staa di serie
3 Connessioni e controlli
3. 1 Pannello posteriore amplicatori
3. 2 Pannello posteriore diusori passivi
4 Esempi di configurazione
4. 1 Congurazione 1
4. 2 Congurazione 2
4. 3 Congurazione 3
5 Connessione amplificatori
5. 1 Connessione hardware
5. 2 Convertitore USB-RS485: installaz. driver
5. 3 Installazione software di editing
5. 4 Verica valore porta COM
5. 5 Panoramica dell'interfaccia software
5. 6 Istruzioni per l'utilizzo del software
5. 7 Gestione le di setup
5. 8 Modicare l'indirizzo dell'amplicatore
Specifiche tecniche
6 Cavi di collegamento
6. 1 Collegamenti di ingresso
6. 2 Collegamenti di uscita
7 Connettori
7. 1 Connettori di segnale audio
8 Risoluzione dei problemi
4
5
7
17
18
19
20
23
25
27
29
31
32
34
37
39
41
44
48
50
53
53
54
55
4
5
7
17
18
19
20
23
25
27
29
31
32
34
37
40
41
44
48
50
53
53
54
55

4ARK series ENIT
SAFETY
General instruction
• The products referred to in this manual con-
form to the European Community Directives
and are therefore marked with .
• The unit is supplied with hazardous network
voltage (230V~). Leave servicing to skilled
personnel only. Never make any modica-
tions on the unit not described in this in-
struction manual, otherwise you will risk an
electric shock.
• Connection must be made to a power supply
system tted with ecient earthing (Class I
appliance according to standard EN 60598-
1). It is, moreover, recommended to protect
the supply lines of the units from indirect
contact and/or shorting to earth by using ap-
propriately sized residual current devices.
• The connection to the main network of elec-
tric distribution must be carried out by a
qualied electrical installer. Check that the
main frequency and voltage correspond to
those for which the unit is designed as given
on the electrical data label.
• This unit is not for home use, only profes-
sional applications.
• Make certain that no inammable liquids,
water or metal objects enter the xture.
• Do not dismantle or modify the xture.
• All work must always be carried out by quali-
ed technical personnel. Contact the nearest
sales point for an inspection or contact the
manufacturer directly.
• If the unit is to be put out of operation deni-
tively, take it to a local recycling plant for a
disposal which is not harmful to the environ-
ment.
Before carrying out any operations with the unit,
carefully read this instruction manual, and keep it
with cure for future reference.
It contains important information about the
installation, usage and maintenance of the unit.
SICUREZZA
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono
conformi alle Direttive della Comunità Euro-
pea e pertanto recano la sigla .
• Il dispositivo funziona con pericolosa tensione
di rete 230V~. Non intervenire mai al suo in-
terno al di fuori delle operazioni descritte nel
presente manuale; esiste il pericolo di una sca-
rica elettrica.
• È obbligatorio eettuare il collegamento ad
un impianto di alimentazione dotato di un’ef-
ciente messa a terra (apparecchio di Classe I
secondo norma EN 60598-1). Si raccomanda,
inoltre, di proteggere le linee di alimentazione
delle unità dai contatti indiretti e/o cortocircui-
ti verso massa tramite l’uso di interruttori die-
renziali opportunamente dimensionati.
• Le operazioni di collegamento alla rete di
distribuzione dell’energia elettrica devono
essere eettuate da un installatore elettrico
qualicato. Vericare che frequenza e tensione
della rete corrispondono alla frequenza ed alla
tensione per cui l’unità è predisposta, indicate
sulla targhetta dei dati elettrici.
• L’unità non per uso domestico, solo per uso
professionale.
• Evitare che nell’unità penetrino liquidi inam-
mabili, acqua o oggetti metallici.
• Non smontare e non apportare modiche
all’unità.
• Tutti gli interventi devono essere sempre e
solo eettuati da personale tecnico qualica-
to. Rivolgersi al più vicino centro di assistenza
tecnica autorizzato.
• Se si desidera eliminare il dispositivo deniti-
vamente, consegnarlo per lo smaltimento ad
un’istituzione locale per il riciclaggio.
WARNING!
Prima di effettuare qualsiasi operazione con
l’unità, leggere con attenzione questo manuale
e conservarlo accuratamente per riferimenti
futuri. Contiene informazioni importanti riguardo
l’installazione, l’uso e la manutenzione dell’unità.
ATTENZIONE!

5
ARK series ENIT
Attenzioni e precauzioni per l’installazione
• Questo prodotto da solo oppure in combina-
zione con amplicatore può essere capace di
produrre livelli sonori che possono causare
perdite d’udito permanenti. Si raccomanda di
evitare l’esposizione ad alti livelli sonori o livelli
non confortevoli per periodi di tempo lunghi.
• Vi sono numerosi fattori meccanici ed elettri-
cida considerare quando si installa un sistema
audio professionale (oltre a quelli prettamente
acustici, come la pressione sonora, gli angoli di
copertura, la risposta in frequenza, ecc.).
• Se il dispositivo dovesse trovarsi ad operare
in condizioni dierenti da quelle descritte nel
presente manuale, potrebbero vericarsi dei
danni; in tal caso la garanzia verrebbe a deca-
dere. Inoltre, ogni altra operazione potrebbe
provocare cortocircuiti, incendi, scosse elettri-
che, rotture ect.
• Per le versioni con amplicatore incorporato:
- Collegare il prodotto ad una linea di alimen-
tazione adeguata facendo uso del cavo rete
in dotazione, controllando sempre che sia
in buono stato.
- Fare attenzione che il punto di alimentazio-
ne sia dotato di una eciente presa di terra.
- Disconnettere il cavo rete se non viene usa-
to per un lungo periodo di tempo.
• Evitare di installare l’unità in prossimità di fonti
di calore.
• Posizionare l’unità al riparo dagli agenti atmo-
sferici e a distanza di sicurezza dall’acqua.
• Non appoggiare l’unità su parti inammabili.
• L’installazione del prodotto è prevista a pavi-
mento o mediante appropriati ganci per so-
spensione o su specici supporti adeguati al
peso da sopportare. Si raccomanda di rispetta-
re sempre le vigenti norme di sicurezza.
• Nel caso di installazione sospesa, questa deve
avvenire sotto la responsabilità dell’installato-
re, nel rispetto di tutte le precauzioni e le nor-
me di sicurezza applicabili nel caso specico.
Non è possibile fornire regole e consigli det-
tagliati e validi per i tutti i casi, ma ricordiamo
che, per la sicurezza dell’installazione, occorre
seguire alcune precauzioni importanti:
- Per la sospensione, utilizzare accessori (con-
formi alle norme di sicurezza applicabili nel
paese di impiego) il cui produttore ne di-
chiari e ne garantisca la portata.
- Non usare un solo accessorio per la sospen-
sione (ad esempio, una sola catena), ma al-
meno due, di portata adeguata. In caso di
Warnings and installation precautions
• This product in combination with ampli-
er, may be capable of producing dangerous
sound levels that could cause permanent
hearing loss. Do not operate for a long period
of time at high volume level or at a level that is
uncomfortable.
• There are numerous mechanical and electrical
factors to be considered when installing a profes-
sional audio system (in addition to those which
are strictly acoustic, such as sound pressure, an-
gles of coverage, frequency response, etc.).
• If this device will be operated in any way dier-
ent to the one described in this manual, it may
suer damages and the guarantee becomes
void. Furthermore, any other operation may
lead to dangers like short circuit, burns, elec-
tric shock, ect.
• The version with the built-in amplier needs
extra precautions:
- Connect the apparatus to a power supply
using only power cord included making al-
ways sure it is in good conditions.
- Make sure that power supply has a proper
ground connection.
- Power supply cord should be unplugged
from the outlet when left unused for a long
period of time.
• Do not install the xture near sources of heat.
• Protect the xture from atmospheric agents
and keep it away from water.
• Do not place the unit on inammable parts or
material.
• The product is designed for suspended or oor
installation or installation on special stands
able to support its weight. It is recommended
to follow all applicable safety regulations.
• All hanging installation jobs are carried out
under the sole responsibility of the person
doing the actual work and must be done in full
compliance with all the applicable safety rules
and regulations. We do not attempt to provide
detailed guidelines for all the potential ways
in which these extremely exible systems can
be installed, but do want to remind you that
to ensure a safe installation, it is necessary to
adhere to the following:
- When hanging the speakers, use only means
of suspension (in accordance with the safety
regulation valid in the country of use) having
a carrying capacity rated and guaranteed by
the manufacturer.
- Never depend on only one means of

6ARK series ENIT
rottura di uno di essi, l’altro sarà in grado
di sostenere il sistema.
- Vericare sempre che la struttura cui i
diusori sono sospesi sia in grado di sop-
portarne il peso, anche in condizioni av-
verse. Considerare l’eetto di altri carichi
(ad esempio, il vento nelle installazioni
all’aperto).
• Evitare di orientare i microfoni nella stessa
direzione degli altoparlanti; potrebbero ge-
nerare fastidiosi inneschi (eetto Larsen).
• Evitare di toccare il cono degli altoparlanti
con qualsiasi oggetto o con le mani per non
arrecare danneggiamenti irreparabili.
• Prima di iniziare qualsiasi operazione di ma-
nutenzione o pulizia disconnettere l’unità
dalla rete di alimentazione.
• Per la pulizia del prodotto non usare solventi
tipo acetone o alcool per non danneggiare
la nitura esterna e le serigrae dei pannelli.
suspension for hanging speakers (for example
one chain); always use at least two of them
and make sure they are suciently strong. So,
if one fails the other will sustain the load.
- Always make sure that the truss structure
intended to support the speakers is sturdy
enough to hold their weight, even under
stressful, adverse conditions.
• Avoid pointing microphones in the direction
of the speakers, as this could result in annoy-
ing feedbacks.
• Avoid touching the cones of the loudspeak-
ers with any object or with your hands, as this
could cause irreparable damage.
• Before starting any maintenance work or clean-
ing the unit, cut o power from the main supply.
• When cleaning loudspeakers, please do not
use solvents such as acetone or alcohol, since
they may damage the of the unit outer nish
and the printings on the panels.

7
ARK series ENIT
- 1 - INTRODUZIONE
1.1 DESCRIZIONE
ARK105MP
Diusore passivo a 2 vie, 120W AES, 114dB SPL.
DIFFUSORI
• Sistema: passivo 2 vie
COMPONENTI
• Basse frequenze: 5’’woofer/1.5’’v.c.
• Alte frequenze: 1’’ driver/1’’v.c.
CARATTERISTICHE
• AES/program power: 120/240W
• SPL max: 114dB @1m (campo libero)
SPECIFICHE ACUSTICHE
• Sensibilità: 89dB @1W/1m (campo libero)
• Impedenza: 16 Ohm
• SPL cont/peak: 108/114dB @1m (campo libero)
• Frequency response: 75-18000Hz (±3dB)
• Dispersione HxV: 140x140°
• Frequenza di cross over: 2300Hz
• Protezione: compressione sulle H.F.
• Frequenza di taglio consigliata: 140/180Hz
• Amplicatore raccomandato no a: 240W
/16Ohm
CONNETTORI INGRESSI USCITE
• Segnale d’ingresso: 4poli - morsetto IN/OUT
COSTRUZIONE DEL CABINET
• Materiale cabinet: 12mm multistrato
• Sistema di sospensione: staa a muro (inclusa)
• Angolo cabinet: 7.5° trapezoidale
CARATTERISTICHE FISICHE
• Dimensioni (LxAxP): 186x310x208mm
• Peso: 5.9kg
- 1 - INTRODUCTION
1.1 DESCRIPTION
ARK105MP
2-way passive loudspeaker, 120W AES, 114dB SPL.
LOUDSPEAKERS
• System type: passive 2 way
COMPONENTS
• Low frequency: 5’’woofer/1.5’’v.c.
• High frequency: 1’’ driver/1’’v.c.
FEATURES
• AES/program power: 120/240W
• SPL max: 114dB @1m (free eld)
ACOUSTICAL SPECIFICATIONS
• Sensitivity: 89dB @1W/1m (free eld)
• Impedance: 16 Ohm
• SPL cont/peak: 108/114dB @1m (free eld)
• Frequency response: 75-18000Hz (±3dB)
• Coverage angle HxV: 140x140°
• Cross over frequency: 2300Hz
• Protection: H.F. signal compression
• Suggest HPF range: 140/180Hz
• Recommended amplier up to: 240W /16Ohm
INPUT/OUTPUT CONNECTORS
• Input signal: 4pole - terminal clamp IN/OUT
CABINET CONSTRUCTION
• Cabinet material: 12mm plywood
• Sospension system: wall brackets (included)
• Angle: 7.5° trapezoidal taper
PHYSICAL
• Dimensions (WxHxD): 186x310x208mm
• Weight: 5.9kg
310 mm
186 mm
208 mm
Fig.1 - Technical drawing

8ARK series ENIT
ARK106MP
Diusore passivo a 2 vie 120W AES, 116dB SPL.
DIFFUSORI
• Sistema: passivo 2 vie
COMPONENTI
• Basse frequenze: 6’’woofer/1.5’’v.c.
• Alte frequenze: 1’’ driver/1’’v.c.
CARATTERISTICHE
• AES/program power: 120/240W
• SPL max: 116dB @1m (campo libero)
SPECIFICHE ACUSTICHE
• Sensibilità: 92dB @1W/1m (campo libero)
• Impedenza: 16 Ohm
• SPL cont/peak: 110/116dB @1m (campo libero)
• Frequency response: 75-18000Hz (±3dB)
• Dispersione HxV: 140x140°
• Frequenza di cross over: 2500Hz
• Protezione: compressione sulle H.F.
• Frequenza di taglio consigliata: 120/160Hz
• Amplicatore raccomandato no a: 240W
/16Ohm
CONNETTORI INGRESSI USCITE
• Segnale d’ingresso: 4poli - morsetto IN/OUT
COSTRUZIONE DEL CABINET
• Materiale cabinet: 12mm multistrato
• Sistema di sospensione: staa a muro (inclusa)
• Angolo cabinet: 7.5° trapezoidale
CARATTERISTICHE FISICHE
• Dimensioni (LxAxP): 201x340x233mm
• Peso: 6.5kg
ARK106MP
2-way passive loudspeaker, 120W AES, 116dB SPL.
LOUDSPEAKERS
• System type: passive 2 way
COMPONENTS
• Low frequency: 6’’woofer/1.5’’v.c.
• High frequency: 1’’ driver/1’’v.c.
FEATURES
• AES/program power: 120/240W
• SPL max: 116dB @1m (free eld)
ACOUSTICAL SPECIFICATIONS
• Sensitivity: 92dB @1W/1m (free eld)
• Impedance: 16 Ohm
• SPL cont/peak: 110/116dB @1m (free eld)
• Frequency response: 75-18000Hz (±3dB)
• Coverage angle HxV: 140x140°
• Cross over frequency: 2500Hz
• Protection: H.F. signal compression
• Suggest HPF range: 120/160Hz
• Recommended amplier up to: 240W /16Ohm
INPUT/OUTPUT CONNECTORS
• Input signal: 4pole - terminal clamp IN/OUT
CABINET CONSTRUCTION
• Cabinet material: 12mm plywood
• Sospension system: wall brackets (included)
• Angle: 7.5° trapezoidal taper
PHYSICAL
• Dimensions (WxHxD): 201x340x233mm
• Weight: 6.5kg
Fig.2 - Technical drawing
340 mm
201 mm
233 mm

9
ARK series ENIT
ARK205MP
Diusore passivo a 2 vie 240W AES, 119dB SPL.
DIFFUSORI
• Sistema: passivo 2 vie
COMPONENTI
• Basse frequenze: 2x5’’woofer/1.5’’v.c.
• Alte frequenze: 1’’ driver/1’’v.c.
CARATTERISTICHE
• AES/program power: 240/480W
• SPL max: 119dB @1m (campo libero)
SPECIFICHE ACUSTICHE
• Sensibilità: 92dB @1W/1m (campo libero)
• Impedenza: 16 Ohm
• SPL cont/peak: 113/119dB @1m (campo libero)
• Frequency response: 75-18000Hz (±3dB)
• Dispersione HxV: 140x140°
• Frequenza di cross over: 2200Hz
• Protezione: compressione sulle H.F.
• Frequenza di taglio consigliata: 140/180Hz
• Amplicatore raccomandato no a: 480W
/16Ohm
CONNETTORI INGRESSI USCITE
• Segnale d’ingresso: 4poli - morsetto IN/OUT
COSTRUZIONE DEL CABINET
• Materiale cabinet: 12mm multistrato
• Sistema di sospensione: staa a muro (inclusa)
• Angolo cabinet: 7.5° trapezoidale
CARATTERISTICHE FISICHE
• Dimensioni (LxAxP): 186x438x208mm
• Peso: 8.6kg
ARK205MP
2-way passive loudspeaker, 240W AES, 119dB SPL.
LOUDSPEAKERS
• System type: passive 2 way
COMPONENTS
• Low frequency: 2x5’’woofer/1.5’’v.c.
• High frequency: 1’’ driver/1’’v.c.
FEATURES
• AES/program power: 240/480W
• SPL max: 119dB @1m (free eld)
ACOUSTICAL SPECIFICATIONS
• Sensitivity: 92dB @1W/1m (free eld)
• Impedance: 16 Ohm
• SPL cont/peak: 113/119dB @1m (free eld)
• Frequency response: 75-18000Hz (±3dB)
• Coverage angle HxV: 140x140°
• Cross over frequency: 2200Hz
• Protection: H.F. signal compression
• Suggest HPF range: 140/180Hz
• Recommended amplier up to: 480W /16Ohm
INPUT/OUTPUT CONNECTORS
• Input signal: 4pole - terminal clamp IN/OUT
CABINET CONSTRUCTION
• Cabinet material: 12mm plywood
• Sospension system: wall brackets (included)
• Angle: 7.5° trapezoidal taper
PHYSICAL
• Dimensions (WxHxD): 186x438x208mm
• Weight: 8.6kg
Fig.3 - Technical drawing
438 mm
186 mm
208 mm

10 ARK series ENIT
ARK206MP
Diusore passivo a 2 vie 240W AES, 122dB SPL.
DIFFUSORI
• Sistema: passivo 2 vie
COMPONENTI
• Basse frequenze: 2x6’’woofer/1.5’’v.c.
• Alte frequenze: 1’’ driver/1’’v.c.
CARATTERISTICHE
• AES/program power: 240/480W
• SPL max: 122dB @1m (campo libero)
SPECIFICHE ACUSTICHE
• Sensibilità: 95dB @1W/1m (campo libero)
• Impedenza: 16 Ohm
• SPL cont/peak: 116/122dB @1m (campo libero)
• Frequency response: 65-18000Hz (±3dB)
• Dispersione HxV: 140x140°
• Frequenza di cross over: 2100Hz
• Protezione: compressione sulle H.F.
• Frequenza di taglio consigliata: 120/160Hz
• Amplicatore raccomandato no a: 480W
/16Ohm
CONNETTORI INGRESSI USCITE
• Segnale d’ingresso: 4poli - morsetto IN/OUT
COSTRUZIONE DEL CABINET
• Materiale cabinet: 12mm multistrato
• Sistema di sospensione: staa a muro (inclusa)
• Angolo cabinet: 7.5° trapezoidale
CARATTERISTICHE FISICHE
• Dimensioni (LxAxP): 202x498x233mm
• Peso: 9.5kg
ARK206MP
2-way passive loudspeaker, 240W AES, 122dB SPL.
LOUDSPEAKERS
• System type: passive 2 way
COMPONENTS
• Low frequency: 2x6’’woofer/1.5’’v.c.
• High frequency: 1’’ driver/1’’v.c.
FEATURES
• AES/program power: 240/480W
• SPL max: 122dB @1m (free eld)
ACOUSTICAL SPECIFICATIONS
• Sensitivity: 95dB @1W/1m (free eld)
• Impedance: 16 Ohm
• SPL cont/peak: 116/122dB @1m (free eld)
• Frequency response: 65-18000Hz (±3dB)
• Coverage angle HxV: 140x140°
• Cross over frequency: 2100Hz
• Protection: H.F. signal compression
• Suggest HPF range: 120/160Hz
• Recommended amplier up to: 480W /16Ohm
INPUT/OUTPUT CONNECTORS
• Input signal: 4pole - terminal clamp IN/OUT
CABINET CONSTRUCTION
• Cabinet material: 12mm plywood
• Sospension system: wall brackets (included)
• Angle: 7.5° trapezoidal taper
PHYSICAL
• Dimensions (WxHxD): 202x498x233mm
• Weight: 9.5kg
Fig.4 - Technical drawing
498 mm
202 mm
233 mm

11
ARK series ENIT

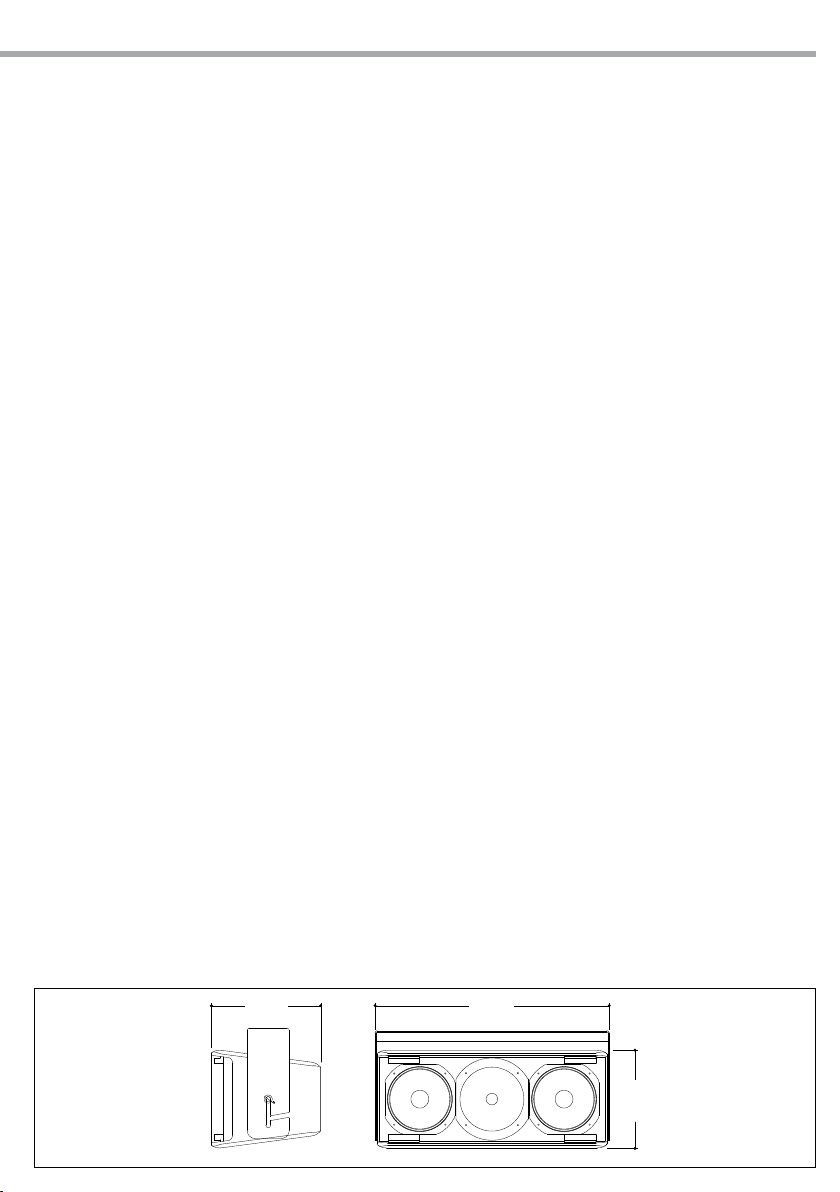

ARK208SA
Diusore sub woofer attivo in classe D da 2x700W,
121dB SPL.
DIFFUSORI
• Sistema: subwoofer attivo
COMPONENTI
• Basse frequenze: 2x8’’woofer/2’’v.c.
CARATTERISTICHE
• Amplicatore installato LF/MF-HF: 700+700W
/4Ohm
• Built-in DSP: programmabile
SPECIFICHE ACUSTICHE
• SPL cont/peak: 116/122dB @1m (campo libero)
• Frequency response: 40-200Hz (±3dB)
• Dispersione HxV: ° omnidirezionale
• Frequenza di taglio consigliata: 120/200Hz
CONNETTORI INGRESSI USCITE
• Segnale d’ingresso: XLR IN/OUT
• Segnale d’uscita: 2 x 4 poli
• Dati: porta RJ485
• Connessioni di alimentazione: powerCON IN/
OUT
ELETTRONICHE
• Amplicazione: digitale
• Potenza: 700+700W /4Ohm
• Sensibilita di ingresso: +4 dBu (1,228Vrms) varia-
bile
• Protezioni: Limitatore temp.
• Controlli utente: volume
• DSP Installato: 28/56bit
• Tensione di lavoro: 220 V~240 V/50-60 Hz
COSTRUZIONE DEL CABINET
• Materiale cabinet: 12mm multistrato
• Sistema di sospensione: staa a muro (inclusa)
CARATTERISTICHE FISICHE
• Dimensioni (LxAxP): 500x246x235mm
• Peso: 14.5kg
ARK208SA
Bass-reex active subwoofer, 2x700W D-class am-
plier, 121dB SPL
LOUDSPEAKERS
• System type: active subwoofer
COMPONENTS
• Low frequency: 2x8’’woofer/2’’v.c.
FEATURES
• Built-in amp LF/MF-HF: 700+700W /4Ohm
• Built-in DSP: fully adjustable
ACOUSTICAL SPECIFICATIONS
• SPL cont/peak: 116/122dB @1m (free eld)
• Frequency response: 40-200Hz (±3dB)
• Coverage angle HxV: omnidirectional
• Suggest LPF range: 120/200Hz
ELECTRONICS
• Amplier: digital
• Power: 700+700W /4Ohm
• Input sensitivity: 4 dBu (1,228Vrms) adjustable
• Protection: limiter temp.
• User controls: volume
• Built-in DSP: 28/56bit
• Operating voltage/frequency: 220 V~240 V/50
Hz
INPUT/OUTPUT CONNECTORS
• Input signal: XLR IN/OUT
• Output signal: 2 x 4 pole
• Data: RJ485 port
• Power connection: powerCON IN/OUT
CABINET CONSTRUCTION
• Cabinet material: 12mm plywood
• Sospension system: wall brackets (included)
PHYSICAL
• Dimensions (WxHxD): 500x246x235mm
• Weight: 14.5kg

12 ARK series ENIT
ARK208SP
Diusore sub woofer bass reex passivo 300W AES,
122dB SPL.
DIFFUSORI
• Sistema: subwoofer passivo
COMPONENTI
• Basse frequenze: 2x8’’woofer/2’’v.c.
CARATTERISTICHE
• AES/program power: 300/600W
• SPL max: 122dB @1m (campo libero)
SPECIFICHE ACUSTICHE
• Sensibilità: 95dB @1W/1m (campo libero)
• Impedenza: 8 Ohm
• SPL cont/peak: 116/122dB @1m (campo libero)
• Frequency response: 50-200Hz (±3dB)
• Dispersione HxV: ° omnidirezionale
• Frequenza di taglio consigliata: 120/200Hz
• Amplicatore raccomandato no a: 600W
/8Ohm
CONNETTORI INGRESSI USCITE
• Segnale d’ingresso: 4poli - morsetto IN/OUT
COSTRUZIONE DEL CABINET
• Materiale cabinet: 12mm multistrato
• Sistema di sospensione: staa a muro (inclusa)
CARATTERISTICHE FISICHE
• Dimensioni (LxAxP): 500x246x325mm
• Peso: 13.5kg
ARK208SP
Bass reex passive subwoofer, 300W AES, 122dB SPL.
LOUDSPEAKERS
• System type: passive subwoofer
COMPONENTS
• Low frequency: 2x8’’woofer/2’’v.c.
FEATURES
• AES/program power: 300/600W
• SPL max: 122dB @1m (free eld)
ACOUSTICAL SPECIFICATIONS
• Sensitivity: 95dB @1W/1m (free eld)
• Impedance: 8 Ohm
• SPL cont/peak: 116/122dB @1m (free eld)
• Frequency response: 50-200Hz (±3dB)
• Coverage angle HxV: omnidirectional
• Suggest LPF range: 120/200Hz
• Recommended amplier up to: 600W /8Ohm
INPUT/OUTPUT CONNECTORS
• Input signal: 4pole - terminal clamp IN/OUT
CABINET CONSTRUCTION
• Cabinet material: 12mm plywood
• Sospension system: wall brackets (included)
PHYSICAL
• Dimensions (WxHxD): 500x246x325mm
• Weight: 13.5kg
Fig.5 - Technical drawing
325 mm500 mm
246 mm

13
ARK series ENIT
ARK1200SA
Active sub woofer 600W with 2x300W/4 Ohm stereo
output. 
LOUDSPEAKERS
• System type: active subwoofer with amplied
stereo out
COMPONENTS
• Low frequency: 2x8’’woofer/2’’v.c.
FEATURES
• Amplied subwoofer: Built-in amp LF 600 + MF/
HF 2x300W 4Ohm
• Adjustable crossover: LPF:80/165 Hz - HPF 22,
80,125 Hz
ACOUSTICAL SPECIFICATIONS
• SPL cont/peak: 120/126dBdB @1m (free eld)
• Frequency response: 40/200Hz (±3dB)
• Coverage angle HxV: omnidirectional
ELECTRONICS
• Amplier: Digital
• Power: 600+2x300W /4Ohm
• Input sensitivity: 4 dBu (1,228Vrms) adjustable
• Protection: limiter temp.
• User controls: mic, line, master, eq LF-HF
• Operating voltage/frequency: 220 V~240 V/50
Hz
INPUT/OUTPUT CONNECTORS
• Input signal: XLR IN/OUT, jack 6.35 mm, pin RCA
unbal.
• Output signal: 2 x 4 pole
• Power connection: powerCON IN/OUT
CABINET CONSTRUCTION
• Cabinet material: 15mm plywood
• Sospension system: wall brackets (included)
PHYSICAL
• Dimensions (WxHxD): 500x246x325mm
• Weight: 14.5kg
ARK1200SA
Diusore sub woofer attivo da 600W con uscita ste-
reo 2x300W/4 Ohm.
CARATTERISTICHE FISICHE
• Dimensioni (LxAxP): 500x246x325mm
• Peso: 14.5kg
DIFFUSORI
• Sistema: subwoofer attivo con uscita stereo am-
plicata
COMPONENTI
• Basse frequenze: 2x8’’woofer/2’’v.c.
SPECIFICHE ACUSTICHE
• SPL cont/peak: 120/126dBdB @1m (campo libe-
ro)
• Frequency response: 40/200Hz (±3dB)
• Dispersione HxV: ° omnidirezionale
CONNETTORI INGRESSI USCITE
• Segnale d’ingresso: XLR IN/OUT, jack 6.35 mm,
pin RCA unbal.
• Segnale d’uscita: 2 x 4 poli
• Connessioni di alimentazione: powerCON IN/
OUT
ELETTRONICHE
• Amplicazione: Digital
• Potenza: 600+2x300W /4Ohm
• Sensibilita di ingresso: +4 dBu (1,228Vrms) varia-
bile
• Protezioni: Limitatore temp.
• Controlli utente: mic, line, master, eq LF-HF
• Tensione di lavoro: 220 V~240 V/50-60 Hz
COSTRUZIONE DEL CABINET
• Materiale cabinet: 15mm multistrato
• Sistema di sospensione: staa a muro (inclusa)
CARATTERISTICHE
• Subwoofer amplicato: Built-in amp LF 600 + MF/
HF 2x300W 4Ohm
• Cross over regolabile: LPF:80/165 Hz - HPF 22,
80,125 Hz
Fig.6 - Technical drawing
325 mm 500 mm
246 mm

14 ARK series ENIT
ARK12SA
Bass-reex active subwoofer, 2x700W D-class
amplier, 122dB SPL.
LOUDSPEAKERS
• System type: active subwoofer
COMPONENTS
• Low frequency: 12’’woofer/3’’v.c.
FEATURES
• Built-in amp LF/MF-HF: 700+700W /4Ohm
• Built-in DSP: DSP fully adjustable
ACOUSTICAL SPECIFICATIONS
• SPL cont/peak: 116/122dB @1m (free eld)
• Frequency response: 40-200Hz (±3dB)
• Coverage angle HxV: omnidirectional
• Suggest LPF range: 120/160Hz
ELECTRONICS
• Amplier: digital
• Power: 700 +700W /4Ohm
• Input sensitivity: 4 dBu (1,228Vrms) adjust-
able
• Protection: limiter temp.
• User controls: mic, line, master, eq LF-HF
• Built-in DSP: 28/56bit
INPUT/OUTPUT CONNECTORS
• Input signal: XLR IN/OUT
• Output signal: 2 x 4 pole
• Data: USB port
• Power connection: powerCON IN/OUT
CABINET CONSTRUCTION
• Cabinet material: 15mm plywood
• Sospension system: wall brackets (not includ-
ed)
PHYSICAL
• Dimensions (WxHxD): 362x520x470mm
• Weight: 23.8 kg
ARK12SA
Diusore sub woofer attivo in classe D da 2x700W,
122dB SPL.
DIFFUSORI
• Sistema: subwoofer attivo
COMPONENTI
• Basse frequenze: 12’’woofer/3’’v.c.
CARATTERISTICHE
• Amplicatore installato LF/MF-HF: 700+700W
/4Ohm
• Built-in DSP: DSP programmabile
SPECIFICHE ACUSTICHE
• SPL cont/peak: 116/122dB @1m (campo libero)
• Frequency response: 40-200Hz (±3dB)
• Dispersione HxV: ° omnidirezionale
• Frequenza di taglio consigliata: 120/160Hz
CONNETTORI INGRESSI USCITE
• Segnale d’ingresso: XLR IN/OUT
• Segnale d’uscita: 2 x 4 poli
• Dati: porta USB
• Connessioni di alimentazione: powerCON IN/
OUT
ELETTRONICHE
• Amplicazione: digitale
• Potenza: 700 +700W /4Ohm
• Sensibilita di ingresso: +4 dBu (1,228Vrms) va-
riabile
• Protezioni: Limitatore temp.
• Controlli utente: mic, line, master, eq LF-HF
• DSP Installato: 28/56bit
COSTRUZIONE DEL CABINET
• Materiale cabinet: 15mm multistrato
• Sistema di sospensione: staa a muro (non in-
clusa)
CARATTERISTICHE FISICHE
• Dimensioni (LxAxP): 362x520x470mm
• Peso: 23.8 kg

15
ARK series ENIT
ARK12SP
Diusore sub woofer bass reex passivo 400W AES,
123dB SPL
DIFFUSORI
• Sistema: subwoofer passivo
COMPONENTI
• Basse frequenze: 12’’woofer/3’’v.c.
CARATTERISTICHE
• AES/program power: 400/800W
• SPL max: 123dB @1m (campo libero)
SPECIFICHE ACUSTICHE
• Sensibilità: 94dB
• Impedenza: 8
• SPL cont/peak: 117/123dB @1m (campo libero)
• Frequency response: 40-200Hz (±3dB)
• Dispersione HxV: ° omnidirezionale
• Frequenza di taglio consigliata: 100/160Hz
• Amplicatore raccomandato no a: 800W
CONNETTORI INGRESSI USCITE
• Segnale d’ingresso: Phoenix - NL4 IN/OUT
COSTRUZIONE DEL CABINET
• Materiale cabinet: 15mm multistrato
• Sistema di sospensione: staa a muro (non in-
clusa)
CARATTERISTICHE FISICHE
• Dimensioni (LxAxP): 362x520x470mm
• Peso: 22.1 kg
ARK12SP
Bass reex passive subwoofer, 400W AES, 123dB SPL
LOUDSPEAKERS
• System type: passive subwoofer
COMPONENTS
• Low frequency: 12’’woofer/3’’v.c.
FEATURES
• AES/program power: 400/800W
• SPL max: 123dB @1m (free eld)
ACOUSTICAL SPECIFICATIONS
• Sensitivity: 94dB
• Impedance: 8
• SPL cont/peak: 117/123dB @1m (free eld)
• Frequency response: 40-200Hz (±3dB)
• Coverage angle HxV: omnidirectional
• Suggest LPF range: 100/160Hz
• Recommended amplier up to: 800W
INPUT/OUTPUT CONNECTORS
• Input signal: Phoenix - NL4 IN/OUT
CABINET CONSTRUCTION
• Cabinet material: 15mm plywood
• Sospension system: wall brackets (not included)
PHYSICAL
• Dimensions (WxHxD): 362x520x470mm
• Weight: 22.1 kg
Fig.7 - Technical drawing
362 mm
520 mm
470 mm

16 ARK series ENIT
ARK12MP
Diusore passivo 2Vie (LF12’’+HF1.7’’) con staa,
300W/8 Ohm, 128dB SPL
DIFFUSORI
• Sistema: passivo 2 vie coassiale
COMPONENTI
• Basse frequenze: 12’’woofer/3’’v.c.
• Alte frequenze: 1’’ driver/1.7’’v.c.
CARATTERISTICHE
• AES/program power: 300/600W
• SPL max: 128dB @1m (campo libero)
SPECIFICHE ACUSTICHE
• Sensibilità: 98dB @1W/1m (campo libero)
• Impedenza: 16 Ohm
• SPL cont/peak: 122/128dB @1m (campo libero)
• Frequency response: 50-18000Hz (±3dB)
• Dispersione HxV: 80x80°
• Frequenza di cross over: 2200Hz
• Protezione: compressione sulle H.F.
• Frequenza di taglio consigliata: 80/120Hz
• Amplicatore raccomandato no a: 600W
CONNETTORI INGRESSI USCITE
• Segnale d’ingresso: Phoenix - NL4 IN/OUT
COSTRUZIONE DEL CABINET
• Materiale cabinet: 15mm multistrato di betulla
• Sistema di sospensione: staa a muro (inclusa)
CARATTERISTICHE FISICHE
• Dimensioni (LxAxP): 450x361x450mm
• Peso: 21.9 kg
ARK12MP
Passive 2-way speaker (LF12’’+HF1.7’’) with bracket,
300W/8 Ohm, 128dB SPL
LOUDSPEAKERS
• System type: passive 2 way coaxial design
COMPONENTS
• Low frequency: 12’’woofer/3’’v.c.
• High frequency: 1’’ driver/1.7’’v.c.
FEATURES
• AES/program power: 300/600W
• SPL max: 128dB @1m (free eld)
ACOUSTICAL SPECIFICATIONS
• Sensitivity: 98dB @1W/1m (free eld)
• Impedance: 16 Ohm
• SPL cont/peak: 122/128dB @1m (free eld)
• Frequency response: 50-18000Hz (±3dB)
• Coverage angle HxV: 80x80°
• Cross over frequency: 2200Hz
• Protection: H.F. signal compression
• Suggest HPF range: 80/120Hz
• Recommended amplier up to: 600W
INPUT/OUTPUT CONNECTORS
• Input signal: Phoenix - NL4 IN/OUT
CABINET CONSTRUCTION
• Cabinet material: 15mm birchplywood
• Sospension system: wall brackets (included)
PHYSICAL
• Dimensions (WxHxD): 450x361x450mm
• Weight: 21.9 kg
Fig.8- Technical drawing
325 mm
362 mm

17
ARK series ENIT

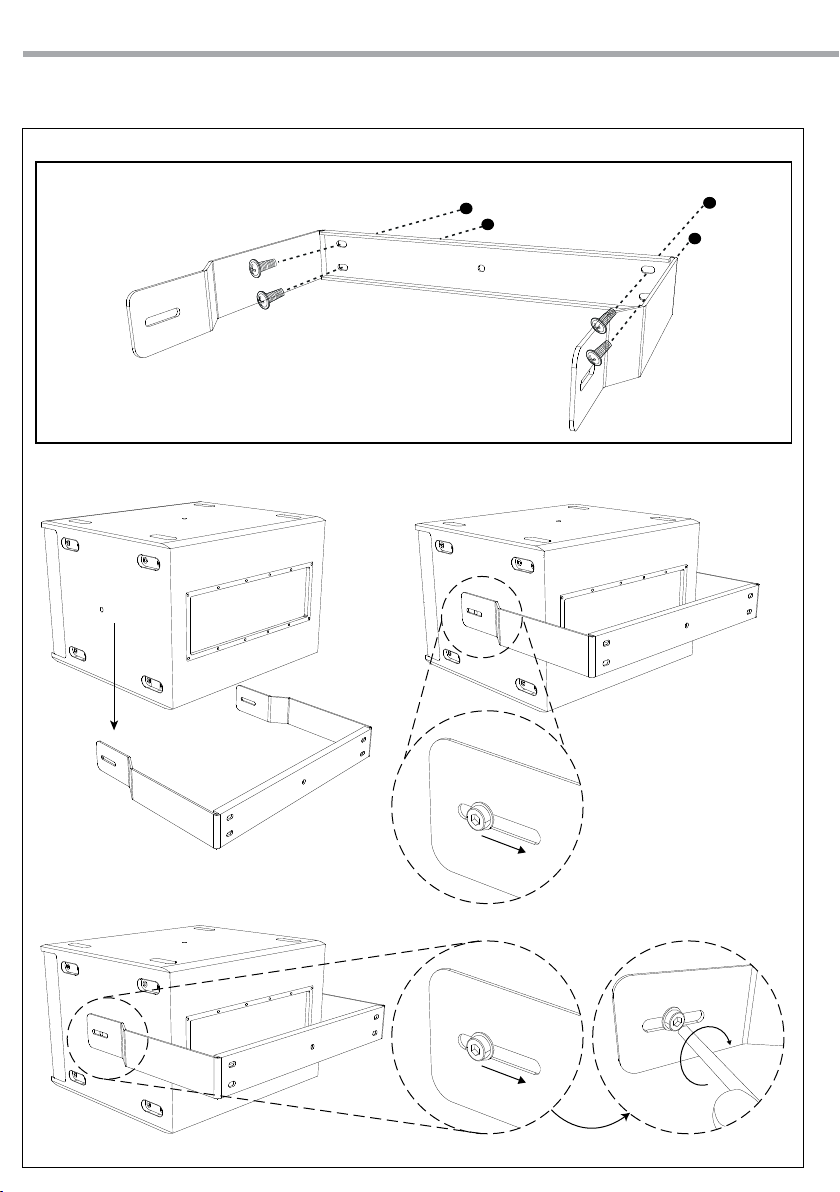

Step 1
Step 4
Step 2 Step 3
Step 5
- 2 - INSTALLAZIONE A MURO
Attenzione! L’installazione deve avvenire sotto
la responsabilità dell’installatore, nel rispetto di
tutte le precauzioni e le norme di sicurezza appli-
cabili nel caso specico.
• Selezionare con cura l’area dove installare i
diusori.
• Assicurarsi che la struttura sia adeguata a sop-
portare il peso del diusore.
• Per il montaggio del diusore fare riferimento
alla gura riportata di seguito.
- 2 - WALL MOUNTING
Warning! All installation jobs are carried out
under the solo responsibility of the person the
actual work and must be done in full compliance
with all the applicable safety rules and regula-
tions.
• Take care when choosing the place for the
loudspeaker installation.
• Make sure that the structure is adequate to
with stand the weight of the loudspeaker.
• For the mounting refer to the gure below.
2.1 INSTALLAZIONE CON STAFFA OPZIONALE
(ARK 105MP - 106MP - 205MP - 206MP)
2.1 INSTALLATION WITH OPTIONAL BRACKET
(ARK 105MP - 106MP - 205MP - 206MP)
Fig.9 - Installation with optional bracket

18 ARK series ENIT
Step 2
Step 1
Step 4
Step 3
2.2 INSTALLAZIONE CON STAFFA OPZIONALE
(ARK12SA - 12SP)
2.2 INSTALLATION WITH OPTIONAL BRACKET
(ARK12SA - 12SP)
Fig.10 - Installation with optional bracket

19
ARK series ENIT
Step 2
Step 1
Step 4
Step 3
2.3 INSTALLAZIONE CON STAFFA DI SERIE
(ARK 105MP - 106MP - 205MP - 206MP)
2.3 INSTALLATION WITH STANDARD BRACKET
(ARK 105MP - 106MP - 205MP - 206MP)
Fig.11 - Installation with standard bracket

20 ARK series ENIT
- 3 - CONNESSIONI E CONTROLLI
3.1 PANNELLO POSTERIORE ARK1200SA
- 3 - CONNECTIONS AND CONTROLS
3.1 ARK1200SA REAR PANEL
7
3
5
4
8
12
13
15
1
10
9
11
14
2
6
