DAD Touring Power Series User manual


MANUALE UTENTE
USER MANUAL
TOURING POWER
ACTIVE - PASSIVE LOUDSPEAKERS
IT - EN

REV.003-10/13
Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.
La riproduzione - anche parziale - per propri scopi commerciali è vietata.
Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in
qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.
Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it
All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be
reproduced in any form or by any means for any commercial use.
In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the
characteristics stated in this instruction manual at any time and without prior notice.
All revisions and updates are available in the ‘manuals’ section on site www.musiclights.it

3
TOURING POWER ENIT
CONTENTSINDICE
• TOURING 208A/P - 10A/P - 12A/P - 15A/P - 215A/P
• TOURING12M A/P - 15M A/P
• TOURING15S A/P - 18S A/P - 218S A/P
Loudspeakers:
Stage-monitor:
Subwoofers:
4
5
6
7
10
10
11
12
14
18
23
24
24
25
25
26
30
32
33
Safety
General instructions
Warnings and installation precautions
General information
1 Introduction
1. 1 Introduction
2 Installation
2. 1 Wall mounting
2. 2 Wall mounting
2. 3 Stand mounting
3 Connections and controls
3. 1 Loudspeaker panel - active version
3. 2 Stage-monitor panel - active version
3. 3 Subwoofer panel - active version
3. 4 Loudspeaker panel - passive version
4 Connection cables
4. 1 Input connection
4. 2 Output connection
5 Connectors
5. 1 Audio signal connectors
5. 2 Power supply connectors
Technical specification
Filters frequency response
Troubleshooting
Brief notes on acoustics
Warranty
Sicurezza
Avvertenze generali
Attenzioni e precauzioni per l’installazione
Informazioni generali
1 Introduzione
1. 1 Introduzione
2 Installazione
2. 1 Installazione a muro
2. 2 Installazione su stativo
2. 3 Installazione sospesa
3 Connessioni e controlli
3. 1 Pannello diusori - versione attiva
3. 2 Pannello monitor - versione attiva
3. 3 Pannello subwoofer - versione attiva
3. 4 Pannello diusori - versione passiva
4 Cavi di collegamento
4. 1 Collegamenti di ingresso
4. 2 Collegamenti di uscita
5 Connettori
5. 1 Connettori di segnale audio
5. 2 Connettori di alimentazione
Specifiche tecniche
Risposta in frequenza dei filtri
Risoluzione dei problemi
Brevi cenni di acustica
Certificato di garanzia
4
5
6
7
10
10
11
12
14
18
23
24
24
25
25
26
30
32
33

4TOURING POWER ENIT
SAFETY
General instruction
• The products referred to in this manual con-
form to the European Community Directives
and are therefore marked with .
• The unit is supplied with hazardous network
voltage (230V~). Leave servicing to skilled
personnel only. Never make any modica-
tions on the unit not described in this in-
struction manual, otherwise you will risk an
electric shock.
• Connection must be made to a power supply
system tted with ecient earthing (Class I
appliance according to standard EN 60598-
1). It is, moreover, recommended to protect
the supply lines of the units from indirect
contact and/or shorting to earth by using ap-
propriately sized residual current devices.
• The connection to the main network of elec-
tric distribution must be carried out by a
qualied electrical installer. Check that the
main frequency and voltage correspond to
those for which the unit is designed as given
on the electrical data label.
• This unit is not for home use, only profes-
sional applications.
• Make certain that no inammable liquids,
water or metal objects enter the xture.
• Do not dismantle or modify the xture.
• All work must always be carried out by quali-
ed technical personnel. Contact the nearest
sales point for an inspection or contact the
manufacturer directly.
• If the unit is to be put out of operation deni-
tively, take it to a local recycling plant for a
disposal which is not harmful to the environ-
ment.
Before carrying out any operations with the unit,
carefully read this instruction manual, and keep it
with cure for future reference.
It contains important information about the
installation, usage and maintenance of the unit.
SICUREZZA
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono
conformi alle Direttive della Comunità Euro-
pea e pertanto recano la sigla .
• Il dispositivo funziona con pericolosa tensione
di rete 230V~. Non intervenire mai al suo in-
terno al di fuori delle operazioni descritte nel
presente manuale; esiste il pericolo di una sca-
rica elettrica.
• È obbligatorio eettuare il collegamento ad
un impianto di alimentazione dotato di un’ef-
ciente messa a terra (apparecchio di Classe I
secondo norma EN 60598-1). Si raccomanda,
inoltre, di proteggere le linee di alimentazione
delle unità dai contatti indiretti e/o cortocircui-
ti verso massa tramite l’uso di interruttori die-
renziali opportunamente dimensionati.
• Le operazioni di collegamento alla rete di
distribuzione dell’energia elettrica devono
essere eettuate da un installatore elettrico
qualicato. Vericare che frequenza e tensione
della rete corrispondono alla frequenza ed alla
tensione per cui l’unità è predisposta, indicate
sulla targhetta dei dati elettrici.
• L’unità non per uso domestico, solo per uso
professionale.
• Evitare che nell’unità penetrino liquidi inam-
mabili, acqua o oggetti metallici.
• Non smontare e non apportare modiche
all’unità.
• Tutti gli interventi devono essere sempre e
solo eettuati da personale tecnico qualica-
to. Rivolgersi al più vicino centro di assistenza
tecnica autorizzato.
• Se si desidera eliminare il dispositivo deniti-
vamente, consegnarlo per lo smaltimento ad
un’istituzione locale per il riciclaggio.
WARNING!
Prima di effettuare qualsiasi operazione con
l’unità, leggere con attenzione questo manuale
e conservarlo accuratamente per riferimenti
futuri. Contiene informazioni importanti riguardo
l’installazione, l’uso e la manutenzione dell’unità.
ATTENZIONE!

5
TOURING POWER ENIT
Attenzioni e precauzioni per l’installazione
• Questo prodotto da solo oppure in combina-
zione con amplicatore può essere capace di
produrre livelli sonori che possono causare
perdite d’udito permanenti. Si raccomanda di
evitare l’esposizione ad alti livelli sonori o livelli
non confortevoli per periodi di tempo lunghi.
• Vi sono numerosi fattori meccanici ed elettri-
cida considerare quando si installa un sistema
audio professionale (oltre a quelli prettamente
acustici, come la pressione sonora, gli angoli di
copertura, la risposta in frequenza, ecc.).
• Se il dispositivo dovesse trovarsi ad operare
in condizioni dierenti da quelle descritte nel
presente manuale, potrebbero vericarsi dei
danni; in tal caso la garanzia verrebbe a deca-
dere. Inoltre, ogni altra operazione potrebbe
provocare cortocircuiti, incendi, scosse elettri-
che, rotture ect.
• Per le versioni con amplicatore incorporato:
- Collegare il prodotto ad una linea di alimen-
tazione adeguata facendo uso del cavo rete
in dotazione, controllando sempre che sia
in buono stato.
- Fare attenzione che il punto di alimentazio-
ne sia dotato di una eciente presa di terra.
- Disconnettere il cavo rete se non viene usa-
to per un lungo periodo di tempo.
• Evitare di installare l’unità in prossimità di fonti
di calore.
• Posizionare l’unità al riparo dagli agenti atmo-
sferici e a distanza di sicurezza dall’acqua.
• Non appoggiare l’unità su parti inammabili.
• L’installazione del prodotto è prevista a pavi-
mento o mediante appropriati ganci per so-
spensione o su specici supporti adeguati al
peso da sopportare. Si raccomanda di rispetta-
re sempre le vigenti norme di sicurezza.
• Nel caso di installazione sospesa, questa deve
avvenire sotto la responsabilità dell’installato-
re, nel rispetto di tutte le precauzioni e le nor-
me di sicurezza applicabili nel caso specico.
Non è possibile fornire regole e consigli det-
tagliati e validi per i tutti i casi, ma ricordiamo
che, per la sicurezza dell’installazione, occorre
seguire alcune precauzioni importanti:
- Per la sospensione, utilizzare accessori (con-
formi alle norme di sicurezza applicabili nel
paese di impiego) il cui produttore ne di-
chiari e ne garantisca la portata.
- Non usare un solo accessorio per la sospen-
sione (ad esempio, una sola catena), ma al-
meno due, di portata adeguata. In caso di
Warnings and installation precautions
• This product in combination with ampli-
er, may be capable of producing dangerous
sound levels that could cause permanent
hearing loss. Do not operate for a long period
of time at high volume level or at a level that is
uncomfortable.
• There are numerous mechanical and electrical
factors to be considered when installing a profes-
sional audio system (in addition to those which
are strictly acoustic, such as sound pressure, an-
gles of coverage, frequency response, etc.).
• If this device will be operated in any way dier-
ent to the one described in this manual, it may
suer damages and the guarantee becomes
void. Furthermore, any other operation may
lead to dangers like short circuit, burns, elec-
tric shock, ect.
• The version with the built-in amplier needs
extra precautions:
- Connect the apparatus to a power supply
using only power cord included making al-
ways sure it is in good conditions.
- Make sure that power supply has a proper
ground connection.
- Power supply cord should be unplugged
from the outlet when left unused for a long
period of time.
• Do not install the xture near sources of heat.
• Protect the xture from atmospheric agents
and keep it away from water.
• Do not place the unit on inammable parts or
material.
• The product is designed for suspended or oor
installation or installation on special stands
able to support its weight. It is recommended
to follow all applicable safety regulations.
• All hanging installation jobs are carried out
under the sole responsibility of the person
doing the actual work and must be done in full
compliance with all the applicable safety rules
and regulations. We do not attempt to provide
detailed guidelines for all the potential ways
in which these extremely exible systems can
be installed, but do want to remind you that
to ensure a safe installation, it is necessary to
adhere to the following:
- When hanging the speakers, use only means
of suspension (in accordance with the safety
regulation valid in the country of use) having
a carrying capacity rated and guaranteed by
the manufacturer.
- Never depend on only one means of

6TOURING POWER ENIT
rottura di uno di essi, l’altro sarà in grado
di sostenere il sistema.
- Vericare sempre che la struttura cui i
diusori sono sospesi sia in grado di sop-
portarne il peso, anche in condizioni av-
verse. Considerare l’eetto di altri carichi
(ad esempio, il vento nelle installazioni
all’aperto).
• Evitare di orientare i microfoni nella stessa
direzione degli altoparlanti; potrebbero ge-
nerare fastidiosi inneschi (eetto Larsen).
• Evitare di toccare il cono degli altoparlanti
con qualsiasi oggetto o con le mani per non
arrecare danneggiamenti irreparabili.
• Prima di iniziare qualsiasi operazione di ma-
nutenzione o pulizia disconnettere l’unità
dalla rete di alimentazione.
• Per la pulizia del prodotto non usare solventi
tipo acetone o alcool per non danneggiare
la nitura esterna e le serigrae dei pannelli.
INFORMAZIONI GENERALI
Spedizioni e reclami
Le merci sono vendute “franco nostra sede” e
viaggiano sempre a rischio e pericolo del distri-
butore/cliente. Eventuali avarie e danni dovran-
no essere contestati al vettore. Ogni reclamo
per imballi manomessi dovrà essere inoltrato
entro 8 giorni dal ricevimento della merce.
Garanzie e resi
Il prodotto è coperto da garanzia in base alle
vigenti normative.
Sul sito www.musiclights.it è possibile consul-
tare il testo integrale delle “Condizioni Generali
di Garanzia”. Si prega, dopo l’acquisto, di pro-
cedere alla registrazione del prodotto sul sito
www.musiclights.it. In alternativa il prodotto
può essere registrato compilando e inviando il
modulo riportato alla ne del manuale. A tut-
ti gli eetti la validità della garanzia è avallata
unicamente dalla presentazione del certicato
di garanzia. Music & Lights constata tramite ve-
rica sui resi la difettosità dichiarata, correlata
all’appropriato utilizzo, e l’eettiva validità della
garanzia; provvede quindi alla riparazione dei
prodotti, declinando tuttavia ogni obbligo di
risarcimento per danni diretti o indiretti even-
tualmente derivanti dalla difettosità.
suspensionforhangingspeakers(forexample
one chain); always use at least two of them
and make sure they are suciently strong. So,
if one fails the other will sustain the load.
- Always make sure that the truss structure
intended to support the speakers is sturdy
enough to hold their weight, even under
stressful, adverse conditions.
• Avoid pointing microphones in the direction
of the speakers, as this could result in annoy-
ing feedbacks.
• Avoid touching the cones of the loudspeak-
ers with any object or with your hands, as this
could cause irreparable damage.
• Before starting any maintenance work or clean-
ing the unit, cut o power from the main supply.
• When cleaning loudspeakers, please do not
use solvents such as acetone or alcohol, since
they may damage the of the unit outer nish
and the printings on the panels.
GENERAL INFORMATION
Shipments and claims
The goods are sold “ex works” and always travel
at the risk and danger of the distributor. Eventual
damage will have to be claimed to the freight
forwarder. Any claim for broken packs will have
to be forwarded within 8 days from the reception
of the goods.
Warranty and returns
The guarantee covers the xture in compliance
with existing regulations. You can nd the full
version of the“General Guarantee Conditions”on
our web site www.musiclights.it.
Please remember to register the piece of equip-
ment soon after you purchase it, logging on
www.musiclights.it. The product can be also reg-
istered lling in and sending the form available
on your guarantee certicate. For all purposes,
the validity of the guarantee is endorsed solely
on presentation of the guarantee certicate. Mu-
sic & Lights will verify the validity of the claim
through examination of the defect in relation to
proper use and the actual validity of the guar-
antee. Music & Lights will eventually provide
replacement or repair of the products declining,
however, any obligation of compensation for di-
rect or indirect damage resulting from faultiness.

7
TOURING POWER ENIT
- 1 - INTRODUZIONE
La serie Touring Power DAD si compone di una
gamma completa di sistemi, disponibili in ver-
sione amplicata e passiva, progettati per orire
livelli di fedeltà, denizione e pressione sonora
in grado di eccellere nelle molteplici esigenze di
sonorizzazione professionale.
Questa nalità ha indirizzato la progettazione
della serie Touring Power verso l’impiego di tec-
nologie di amplicazione Powersoft in classe D,
controllo DSP e componenti B&C Speakers.
I vantaggi di queste scelte progettuali e l’elevato
rapporto tra SPL, peso e dimensioni consentono
rapidità di installazione e riduzione dei volumi
di carico. La serie Touring Power comprende un
ampio numero di diusori, consentendo nume-
rose possibilità di congurazioni. La versatilità
dei diusori Touring Power è favorita da valori
di peso estremamente ridotti, dalla presenza di
meccaniche per sospensione di utilizzo imme-
diato, da accorgimenti costruttivi quali la doppia
angolazione dei cabinet e la possibilità di rota-
zione delle trombe.
- 1 - INTRODUCTION
The new DAD Touring Power series is composed
by a range of complete systems, available both
in amplied and passive mode, duly designed
to oer delity level, hight denition and sound
pressure able to excel in the many needs of pro-
fessional sound reinforcement.
This aim has inuenced the design of the Tour-
ing Power series towards the use of amplication
technologies Powersoft in class D, DSP control
and B&C Speakers components.
The advantages of these design choices and the
high relation between SPL, weight and dimen-
sions allow quick installation and reduction of
load volumes. The Touring Power Series includes
a large number of speakers, oering many pos-
sible congurations.
The versatility of the Touring Power speakers is
favoured by the extremely reduced weight, by
the presence of mechanical suspension for im-
mediate use and by precise design features such
as the cabinet double angles and the possibility
of horns rotation.

8TOURING POWER ENIT
- 2 - INSTALLAZIONE
Per aumentare la zona di copertura e l’SPL mas-
simo, è possibile aancare più diusori in modo
da formare un array. Nel disegno qui sotto sono
riportate alcune regole sul posizionamento dei
diusori per minimizzare l’interazione tra le trom-
be di casse adiacenti ed ottenere una risposta in
frequenza omogenea su tutto l’angolo di coper-
tura dell’array. Nell’installazione dei subwoofer, si
raggiunge il massimo della performance instal-
landolo a ridosso del terreno; posizionamenti su
palco o sospesi sono possibili ma non consiglia-
bili perché diminuiscono il rendimento del diu-
sore. È importante ricordare che l’allineamento
sullo stesso piano verticale (rispetto al punto di
ascolto) è fondamentale in quanto evita rotazio-
ni di fase indesiderate delle onde acustiche nella
zona di sovrapposizione; queste, possono causa-
re una risposta in frequenza non uniforme.
- 2 - INSTALLATION
To increase coverage and maximum SPL value it
is advisable to place more cabinets side by side
creating an array.

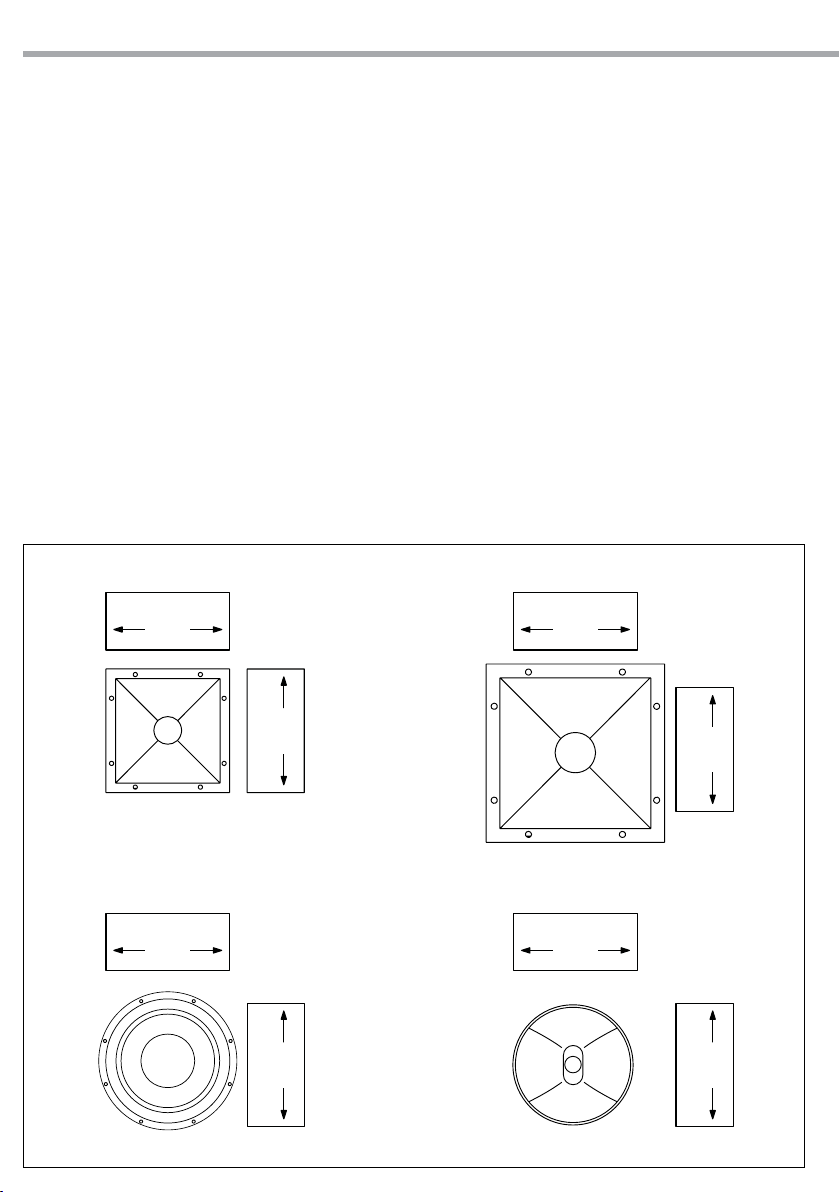

The drawing explains how to place the cabinets
in order to avoid the interaction between the
horns and to obtain a linear frequency response
on the whole angle of the array.
Subwoofers placed on the oor give the maxi-
mum performance. Hanging or placing them on
the stage reduces their performance.
It is very important to keep the vertical align-
ment to avoid phase rotations of acoustic waves
in the area where they overlap, generating a non-
uniform frequency response.
TOURING10/12 TOURING15/215
H
80°
V
50°
H
90°
V
60°
TOURING208 TOURING12M/15M
H
60°
V
40°
H
100°
V
100°
Fig.1

9
TOURING POWER ENIT
Fig.2
TOURING15/215
TOURING10/12
LOUDSPEAKERS LOUDSPEAKERS POSITION HORN POSITION (H) TOTAL COVERAGE (HxV)
TOURING 10 - 12
30° 80° 110° x 50°
40° 80° 130° x 50°
30° 50° 80° x 80°
40° 50° 90° x 80°
30˚
40˚
30˚
40˚
LOUDSPEAKERS LOUDSPEAKERS POSITION HORN POSITION (H) TOTAL COVERAGE (HxV)
TOURING15/215
30° 90° 120° x 60°
40° 90° 130° x 60°
30° 60° 90° x 90°
40° 60° 100° x 90°

10 TOURING POWER ENIT
2.1 INSTALLAZIONE A MURO
• Selezionare con cura l’area dove installare i
diusori.
• Assicurarsi che la struttura sia adeguata a sop-
portare il peso del diusore.
• Fissare la base della staa al muro utilizzando
viti appropriate su tutti i fori di ssaggio delle
stae.
• Sollevare il diusore e ssarlo all’innesto della
staa.
2.2 INSTALLAZIONE SU STATIVO
• Accertarsi che lo stativo supporti il peso del
diusore.
• Non superare l’altezza consigliata.
• Posizionare lo stativo su una supercie piana
e non sdrucciolevole.
• Per rendere stabile lo stativo, allargare al mas-
simo i piedini.
2.1 WALL MOUNTING
• Take care when choosing the place for the
loudspeaker installation.
• Make sure that the structure is adequate to
with stand the weight of the loudspeaker.
• Fix the base of the bracket to the wall using
suitable screws in all of xing holes.
• Lift up the loudspeaker and x it on the brack-
et.
2.2 STAND MOUNTING
• Make sure that the stand can support the
weight of the box.
• Do not exceed the recommended height.
• Place the stand on a at, non-skid surface.
• To make the stand more stable, extend its legs
as wide as you can.
Fig.3

11
TOURING POWER ENIT

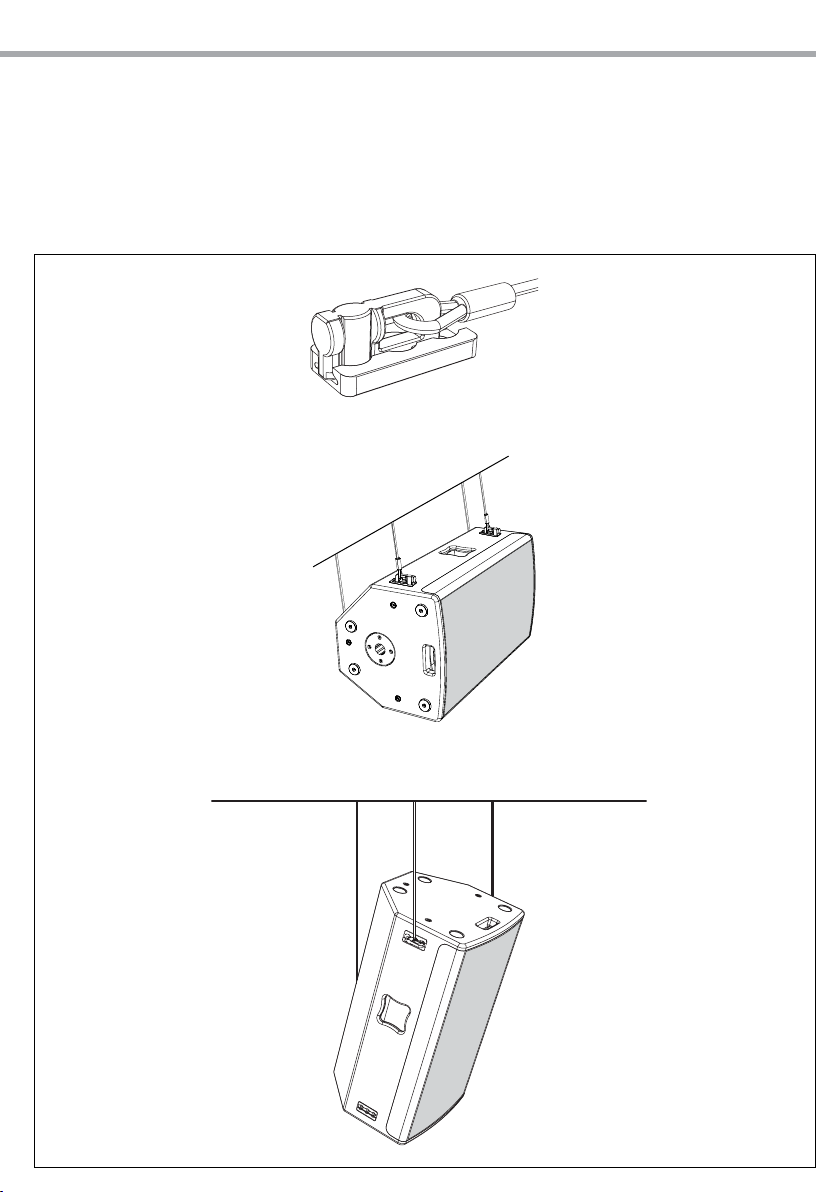

2.3 INSTALLAZIONE SOSPESA
• È possibile sospendere le TOURING tramite
appositi ganci per mezzo del sistema di ag-
gancio rapido“y track” (g.4)
Attenzione! La sospensione dei diusori deve
essere adata esclusivamente a personale qua-
licato.
2.3 SUSPENDED INSTALLATION
• It is possible to suspend the TOURING series
cabinets through appropriate hook by means
of the quick hook system“y track”(g.4)
Caution! The suspension of the speakers must
be entrusted exclusively to qualied personnel.
Importante
I diusori della serie TOURING
sono predisposti solo per la
sospensione delle singole uni-
tà, quindi si consiglia di non
sospendere più unità in un
singolo cluster verticale.
Important
The TOURING series is pre-
pared only for the suspension
of individual units, therefore
it is advisable not to suspend
the units in a single vertical
cluster.
I diusori della serie TOURING
devono essere sospesi solo
per mezzo di accessori origi-
nali ed approvati. In ogni caso
utilizzare sempre almeno 2 ap-
positi inserti “y track”.
The TOURING speakers must
be suspended only with ap-
proved rigging hardware. In
any case always use at least 2
“y-track” inserts.
I diusori TOURING possono
essere appesi nei seguenti
modi:
• Installazione orizzontale
singola a 4 punti (g.5).
• Installazione verticale sin-
gola a 4 punti (g.6).
The TOURING are equipped
with y tracks inserts. The in-
serts can be used in the fol-
lowing ways:
• Single 4 points horizontal
installation (g.5).
• Single 4 points vertical in-
stallation (g.6).
Fig.4
Fig.5
Fig.6

12 TOURING POWER ENIT

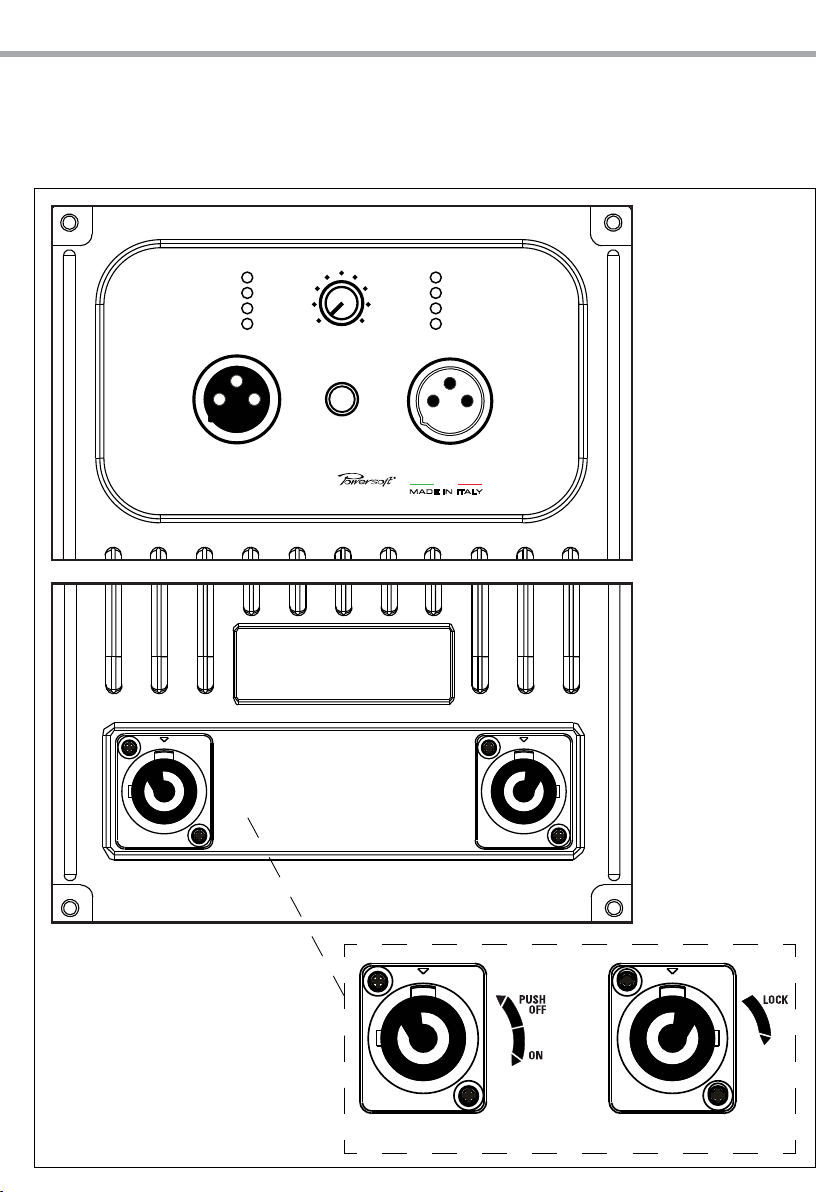

- 3 - CONNESSIONI E CONTROLLI
3.1 PANNELLO DI CONNESSIONE DIFFUSORI
VERSIONE ATTIVA
TOURING208A - 10A - 12A - 15A TOURING208A - 10A - 12A - 15A
- 3 - CONNECTIONS AND CONTROLS
3.1 LOUDSPEAKER PANEL CONNECTION
ACTIVE VERSION
LIMIT/PROT FULL RANGE
HIGH PASS F.
COUPLED EQ
MONIT EQ
TEMP
SIGNAL
READY
LINE OUT LINE IN
PRESET
SELECT
+4dBu
-
8
M A D E I N I TA LY
dad-audio.it
Powered by
MAINS IN MAINS OUT
LIMIT/PROT FULL RANGE
HIGH PASS F.
COUPLED EQ
MONIT EQ
TEMP
SIGNAL
READY
LINE OUT LINE IN
PRESET
SELECT
+4dBu
-
8
M A D E I N I TA LY
dad-audio.it
Powered by
MAINS IN MAINS OUT
TOURING 208A
MAINS IN MAINS OUT
Fig.7

13
TOURING POWER ENIT
COUPLED EQ
FULL RANGE
MONIT EQ
HIGH PASS F.
SIGNAL
LIMIT/PROTECT
READY
LINE OUT LINE IN
PRESET
SELECT
TEMP
+4dBu
-
8
TOURING 215A
M A D E I N I TA LY
dad-audio.it Powered by
MAINS OUT MAINS IN
80Hz MULTI UNIT EQ
120Hz STANDARD
70Hz INFRA BASS
120Hz EXTEND.LOW
SIGNAL
LIMIT/PROTECT
READY
LINE OUT LINE IN
PRESET
SELECT
TEMP
+4dBu
-
8
TOURING 18SA
MADE I N I TA LY
dad-audio.it Powered by
MAINS OUT MAINS IN
MAINS IN MAINS OUT
PANNELLO DI CONNESSIONE DIFFUSORI
VERSIONE ATTIVA
TOURING215A
LOUDSPEAKER PANEL CONNECTION
ACTIVE VERSION
TOURING215A
Fig.8

14 TOURING POWER ENIT
Fig.9
3.2 PANNELLO DI CONNESSIONE DIFFUSORI
MONITOR VERSIONE ATTIVA
TOURING 12MA - 15MA
LIMIT/PROT FLAT EQ
CUT 80 Hz
CUT 60 Hz
PUNCH EQ
TEMP
SIGNAL
READY
LINE OUT LINE IN
PRESET
SELECT
+4dBu
-
8
M A D E I N I TA LY
dad-audio.it
Powered by
MAINS IN MAINS OUT
LIMIT/PROT FULL RANGE
HIGH PASS F.
COUPLED EQ
MONIT EQ
TEMP
SIGNAL
READY
LINE OUT LINE IN
PRESET
SELECT
+4dBu
-
8
M A D E I N I TA LY
dad-audio.it
Powered by
MAINS IN MAINS OUT
TOURING 12MA
MAINS IN MAINS OUT
3. 2 STAGE-MONITOR PANEL CONNECTION
ACTIVE VERSION
TOURING 12MA - 15MA

15
TOURING POWER ENIT
CONNESSIONI
LINE IN - Connettore XLR femmina che accetta
XLR maschi da tutti gli apparecchi con un livello
di uscita bilanciato. Le terminazioni dell’ingresso
XLR sono:
Pin1 = schermo o massa
Pin2 = +positivo o“caldo”
Pin3 = -negativo o “freddo”
NOTA - Qualora possibile, usare sempre cavi bi-
lanciati. Cavi sbilanciati possono essere ugual-
mente usati ma potrebbero dare problemi di
rumore se molto lunghi.
LINE OUT - Connettore XLR maschio connesso
in parallelo con il connettore XLR femmina di
ingresso, rendendo possibile il collegamento in
cascata di una seconda unità. In questo modo è
possibile inviare lo stesso segnale a più casse, per
formare un più complesso e potente sistema di
rinforzo del suono.
MAINS IN - Connettore di alimentazione Po-
werCon® NAC3FCA (di colore blu). L’accensione
dell’amplicatore avviene inserendo il connetto-
re PowerCon® e ruotandolo in senso orario no
a portarlo in posizione POWER ON. Tirando il
pulsante (push) e ruotandolo in senso antiorario
no alla posizione POWER OFF avviene lo spe-
gnimento dell’amplicatore.
NOTA - In caso di guasto o di sostituzione dei
fusibili scollegare denitivamente il connettore
di alimentazione. Il cavo di alimentazione deve
sempre essere collegato ad una presa che soddi-
s le speciche di alimentazione indicate sull’ap-
parecchio. La linea di alimentazione del diusore
deve essere protetta tramite interruttore magne-
totermico di caratteristiche appropriate al carico.
MAINS OUT - Connettore di alimentazione in
uscita PowerCon® NAC3FCB (di colore grigio).
Collegamento in parallelo al connettore MAIN
IN; massimo carico collegabile 10A/230V~. Ruo-
tando il connettore in senso orario si attiva l’ali-
mentazione in uscita. Tirando il pulsante (push) e
ruotando in senso antiorario si disattiva l’alimen-
tazione in uscita.
NOTA - In caso di alimentazione di altri ampli-
catori con guasto o in caso di sostituzione dei
fusibili, scollegare denitivamente il connettore
di alimentazione in ingresso (MAINS IN) ed il con-
nettore di alimentazione di uscita (POWER OUT).
CONNECTIONS
LINE IN - female XLR connector, which accepts
a XLR plug from almost any type of equipment
with a balanced line level outputs. The XLR input
is wired as follows:
Pin1 = shield or ground
Pin2 = + positive or“hot”
Pin3 = - negative or “cold”
NOTE - Whenever possible, use always balanced
cables. Unbalanced lines may also be used but
nay result in noise over long cable runs.
LINE OUT - This XLR male connector is connect-
ed in parallel with the input female connector.
This enables a second units to be daisy-chained
to the rst. It’s thus possible to power several
speakers using the same signal, forming more
powerful sound reinforcement systems.
MAINS IN - PowerCon® NAC3FCA power input
connector (blue). To switch the amplier on,
insert the PowerCon® connector and turn it in
a clockwise direction into the ON position. To
switch the amplier o, pull back the switch on
the connector and turn the connector in an anti-
clockwise direction into the POWER OFF posi-
tion.
NOTE - In the case of product failure or fuse re-
placement, disconnect the unit completely from
the mains power. The power cable must only be
connected to a socket adequate to the specica-
tions indicated on the amplier unit. The power
supply must be protected by a suitably rated
thermo-magnetic breaker.
MAINS OUT - PowerCon® NAC3FCB power out-
put connector (grey).This is connected in parallel
with the MAINS IN; the maximum load applicable
is 10A/230V~. Turning the connector in a clock-
wise direction will activate the power output.
Pulling back in the switch located on the connec-
tor and turning the connector in an anti-clock-
wise direction will disconnect the power output.
NOTE - If the unit connected to the power output
fails or in the case of fuse replacement, discon-
nect the unit completely both the MAINS IN con-
nector and the POWER OUT connector to ensure
that the unit is completely disconnected from
the power supply.

16 TOURING POWER ENIT
CONTROLLI
TOURING208A - 10A - 12A - 15A - 215A
FULL RANGE - Controllo che permette un ascol-
to timbricamente bilanciato a brevi o medie di-
stanze.
HIGH PASS FILTER - Controllo che permette di
eliminare le basse frequenze nel caso i sistemi
siano utilizzati come satelliti per la riproduzione
della gamma medio alta.
COUPLED EQ - Controllo che riduce l’aumento
del livello delle frequenze medio-basse dovuto
all’utilizzo di due o più sistemi aancati.
MONIT EQ - Controllo che permette un ascolto
timbricamente bilanciato a brevi distanze, tipi-
che per l’utilizzo quale monitor da palco.
TOURING12MA - 15MA
FLAT EQ - Controllo che permette di ottenere
una risposta in frequenza lineare.
CUT 80 Hz - Controllo che permette di eliminare
le basse frequenze al di sotto degli 80 Hz.
CUT 60 Hz - Controllo che permette di eliminare
le basse frequenze al di sotto i 60 Hz.
PUNCH EQ - Controllo che permette di esaltare
le frequenze medio-basse ( inferiori a 200 Hz).
INDICATORI LED
LIMIT/PROT
Funzione Protect
LED rosso illuminato sso quando l’amplicatore
entra in modalità protetta per uno dei seguenti
motivi:
• Il dissipatore ha superato la temperatura limi-
te di lavoro.
• È presente un corto circuito sull’uscita
• Lo stadio di uscita è guasto.
Funzione Limit
LED rosso lampeggiante quando l’uscita dell’am-
plicatore è limitata.
Quando questo LED resta acceso in maniera con-
tinua ridurre il segnale di ingresso.
TEMP - LED giallo illuminato quando la tempera-
tura del dissipatore raggiunge gli 80°. Il diusore
CONTROLS
TOURING208A - 10A - 12A - 15A - 215A
FULL RANGE - Control that allows listening ton-
ally balanced to limited or medium distances.
HIGH PASS FILTER - This control deletes the bass
frequencies whenever the systems are employed
as satellites for the reproduction of the high aver-
age range.
COUPLED EQ - This control reduces the incre-
ment of mid-low frequencies due to the simul-
taneous use of two or more system side by side.
MONIT EQ - Control that allows listening tonally
balanced to limited distances, typical for use as
stage monitor.
TOURING12MA - 15MA
FLAT EQ - Control that allows you to get a linear
frequency response.
CUT 80 Hz - This control deletes the frequencies
below 80 Hz.
CUT 60 Hz - This control deletes the frequencies
below 60 Hz.
PUNCH EQ - Control that allows you to boost
low-mid frequencies (below 200 Hz).
LED INDICATORS
LIMIT/PROT
Protect Function
Red LED illuminates when the amplier module
is in protect mode for one of the following rea-
sons:
• The heatsink reaches a temperature above
the normal working limit.
• There is a short circuit at the amplier output.
• The amplier output stages are faulty.
Limit Function
Red LED blinking when the output of the ampli-
er is limited.
When this LED stays lit continuously reduce the
input signal level.
TEMP - Yellow LED illuminated when the heat-
sink temperature reaches 80°.

17
TOURING POWER ENIT
continua comunque a funzionare. Se la tempe-
ratura continua a incrementarsi raggiungendo i
90°, il sistema di protezione diminuisce il segnale
in uscita e successivamente scollega il diusore.
L’amplicatore entra nella modalità “mute” (LED
rosso illuminato).
Il diusore si riattiverà automaticamente quando
la temperatura scenderà sotto la soglia dei 90°.
SIGNAL - LED verde illuminato quando è presen-
te un segnale audio sull’ingresso dell’amplica-
tore.
READY - LED verde illuminato quando il diuso-
re è pronto per il funzionamento.
PRESET SELECT - Pulsante per selezionare le di-
verse modalità (FULL RANGE, HIGH PASS F, COU-
PLED EQ, MONIT EQ)
POTENZIOMETRO DI VOLUME - Regola il livello
del segnale di uscita del diusore.
The speaker nevertheless continues to operate.
If the temperature continues to grow while
reaching 90°, the protection system decreases
the output signal and then the disconnects the
speaker.
The amplier comes in a “mute” (RED LED illumi-
nated).
The speaker will automatically reset when the
temperature drops below the threshold of 90°.
SIGNAL - Green LED illuminates to indicate the
presence of the signal at the amplier input.
READY - Green LED illuminates when the loud-
speaker is ready for operation.
PRESET SELECT - button to select the dierent
modes (FULL RANGE, HIGH PASS F, COUPLED EQ,
MONIT EQ).
VOLUME POTENTIOMETER - adjusts the level of
the output signal of the loudspeaker.

18 TOURING POWER ENIT
3.3 PANNELLO DI CONNESSIONE SUBWOOFER
VERSIONE ATTIVA
TOURING15SA
3.3 SUBWOOFER PANEL CONNECTION
ACTIVE VERSION
TOURING15SA
LIMIT/PROT 150 Hz
120 Hz
100 Hz
80 Hz
TEMP
SIGNAL
READY
LINE OUT LINE IN
PRESET
SELECT
+4dBu
-
8
M A D E I N I TA LY
dad-audio.it
Powered by
MAINS IN MAINS OUT
LIMIT/PROT 150 Hz
120 Hz
100 Hz
80 Hz
TEMP
SIGNAL
READY
LINE OUT LINE IN
PRESET
SELECT
+4dBu
-
8
M A D E I N I TA LY
dad-audio.it
Powered by
MAINS IN MAINS OUT
TOURING 15SA
MAINS IN MAINS OUT
Fig.10

19
TOURING POWER ENIT
PANNELLO DI CONNESSIONE SUBWOOFER
VERSIONE ATTIVA
TOURING18SA - 218SA
SUBWOOFER PANEL CONNECTION
ACTIVE VERSION
TOURING18SA - 218SA
80Hz MULTI UNIT EQ
120Hz STANDARD
70Hz INFRA BASS
120Hz EXTEND.LOW
SIGNAL
LIMIT/PROTECT
READY
LINE OUT LINE IN
PRESET
SELECT
TEMP
+4dBu
-
8
TOURING 18SA
M A D E I N I TA LY
dad-audio.it Powered by
MAINS OUT MAINS IN
80Hz MULTI UNIT EQ
120Hz STANDARD
70Hz INFRA BASS
120Hz EXTEND.LOW
SIGNAL
LIMIT/PROTECT
READY
LINE OUT LINE IN
PRESET
SELECT
TEMP
+4dBu
-
8
TOURING 18SA
MADE I N I TA LY
dad-audio.it Powered by
MAINS OUT MAINS IN
MAINS IN MAINS OUT
Fig.11

20 TOURING POWER ENIT
CONNECTIONS
LINE IN - female XLR connector, which accepts
a XLR plug from almost any type of equipment
with a balanced line level outputs. The XLR input
is wired as follows:
Pin1 = shield or ground
Pin2 = + positive or“hot”
Pin3 = - negative or “cold”
NOTE - whenever possible, use always balanced
cables. Unbalanced lines may also be used but
nay result in noise over long cable runs.
LINEOUT - this XLR male connector is connected
in parallel with the input female connector. This
enables a second units to be daisy-chained to
the rst. It’s thus possible to power several speak-
ers using the same signal, forming more power-
ful sound reinforcement systems.
MAINS IN - PowerCon® NAC3FCA power input
connector (blue). To switch the amplier on,
insert the PowerCon® connector and turn it in
a clockwise direction into the ON position. To
switch the amplier o, pull back the switch on
the connector and turn the connector in an anti-
clockwise direction into the POWER OFF posi-
tion.
NOTE - In the case of product failure or fuse re-
placement, disconnect the unit completely from
the mains power. The power cable must only be
connected to a socket adequate to the specica-
tions indicated on the amplier unit. The power
supply must be protected by a suitably rated
thermo-magnetic breaker.
MAINS OUT - PowerCon® NAC3FCB power out-
put connector (grey).This is connected in parallel
with the MAINS IN; the maximum load applicable
is 10A/230V~. Turning the connector in a clock-
wise direction will activate the power output.
Pulling back in the switch located on the connec-
tor and turning the connector in an anti-clock-
wise direction will disconnect the power output.
NOTE - If the unit connected to the power output
fails or in the case of fuse replacement, discon-
nect the unit completely both the MAINS IN con-
nector and the POWER OUT connector to ensure
that the unit is completely disconnected from
the power supply.
CONNESSIONI
LINE IN - Connettore XLR femmina che accetta
XLR maschi da tutti gli apparecchi con un livello
di uscita bilanciato. Le terminazioni dell’ingresso
XLR sono:
Pin1 = schermo o massa
Pin2 = +positivo o“caldo”
Pin3 = -negativo o “freddo”
NOTA - qualora possibile, usare sempre cavi bi-
lanciati. Cavi sbilanciati possono essere ugual-
mente usati ma potrebbero dare problemi di
rumore se molto lunghi
LINE OUT - Connettore XLR maschio connesso
in parallelo con il connettore XLR femmina di
ingresso, rendendo possibile il collegamento in
cascata di una seconda unità. In questo modo è
possibile inviare lo stesso segnale a più casse, per
formare un più complesso e potente sistema di
rinforzo del suono.
MAINS IN - Connettore di alimentazione Po-
werCon® NAC3FCA (di colore blu). L’accensione
dell’amplicatore avviene inserendo il connetto-
re PowerCon® e ruotandolo in senso orario no
a portarlo in posizione POWER ON. Tirando il
pulsante (push) e ruotandolo in senso antiorario
no alla posizione POWER OFF avviene lo spe-
gnimento dell’amplicatore.
NOTA - In caso di guasto o di sostituzione dei
fusibili scollegare denitivamente il connettore
di alimentazione. Il cavo di alimentazione deve
sempre essere collegato ad una presa che soddi-
s le speciche di alimentazione indicate sull’ap-
parecchio. La linea di alimentazione del diusore
deve essere protetta tramite interruttore magne-
totermico di caratteristiche appropiate al carico.
MAINS OUT - Connettore di alimentazione in
uscita PowerCon® NAC3FCB (di colore grigio).
Collegamento in parallelo al connettore MAIN
IN; massimo carico collegabile 10A/230V~. Ruo-
tando il connettore in senso orario si attiva l’ali-
mentazione in uscita. Tirando il pulsante (push) e
ruotando in senso antiorario si disattiva l’alimen-
tazione in uscita.
NOTA - In caso di alimentazione di altri ampli-
catori con guasto o in caso di sostituzione dei
fusibili, scollegare denitivamente il connettore
di alimentazione in ingresso (MAINS IN) ed il con-
nettore di alimentazione di uscita (POWER OUT).
