DAD EVENT8 User manual

Manuale Utente
User Manual

EVENT8 - 8A
EVENT10 - 10A
EVENT12 - 12A
EVENT15 - 15A
EVENT Series
I GB

REV.002-12/10
Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti
istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata.
All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be
reproduced in any form or by any means for any commercial use.
Tutte le speciche possono essere variate senza alcuna notica.
Design and specications are subject to change without notice.

3
IGB
EVENT series
INTRODUCTION
DAD Event series is a new reference in the range
of PA systems for sound reinforcement, with new
models, amazing in terms of quality, performance and
technological prole. Event series includes 8 dierent
models, active and passive, full-range setup, featuring
8”, 10”, 12”and 15”woofers.
Event loudspeakers match eciently requirements
of professionals, musicians and end-users looking for
quality, power and versatility from their devices.
Event cabinets have been specically designed to be
compact and lightweight at the same time. Control
panel has been conceived for intuitive usage and easy
management, through XLR/JACK/Stereo AUX inputs,
volume and tone controls, LEDs for diagnostics.
Ideal for sound reinforcement and live applications
requiring ease of transport, Event speakers are
suitable as stage-monitors and for xed installations
as well, thanks to built-in hanging points.
EVENT series includes:
INTRODUZIONE
La serie Event DAD si pone come un nuovo riferimento
nel panorama dei diusori in polipropilene per sound
reinforcement, proponendo una nuova linea con mo-
delli interessanti per qualità, prestazioni e contenuto
tecnologico. La serie si compone di 8 diversi modelli,
amplicati e passivi, full-range da 8”, 10”, 12”, 15”.
Compatti e leggeri, i diusori Event risolvono in modo
ecace le richieste di professionisti, musicisti ed ap-
passionati che cercano diusori di qualità leggeri e
versatili. Il pannello di controllo è stato concepito per
consentire semplicità di utilizzo e immediatezza nella
gestione, prevedendo ingressi XLR/JACK/AUX Stereo,
controllo volume e toni e LED di diagnostica. Ideali per
applicazioni live e di sound reinforcement che richie-
dono facilità e comodità di trasporto, i diusori Event
sono indicati anche per installazioni sse, grazie ad
esempio alle predisposizioni per la sospensione pre-
senti nei cabinet, nonché come stage-monitor.
La serie EVENT, comprende:
INDEX
Safety
General instruction
Warning and precautions for xtures
General information
Description
Description
Layout
Installation
Installation
Wall mounting
Stand mounting
Suspended installation
Connections

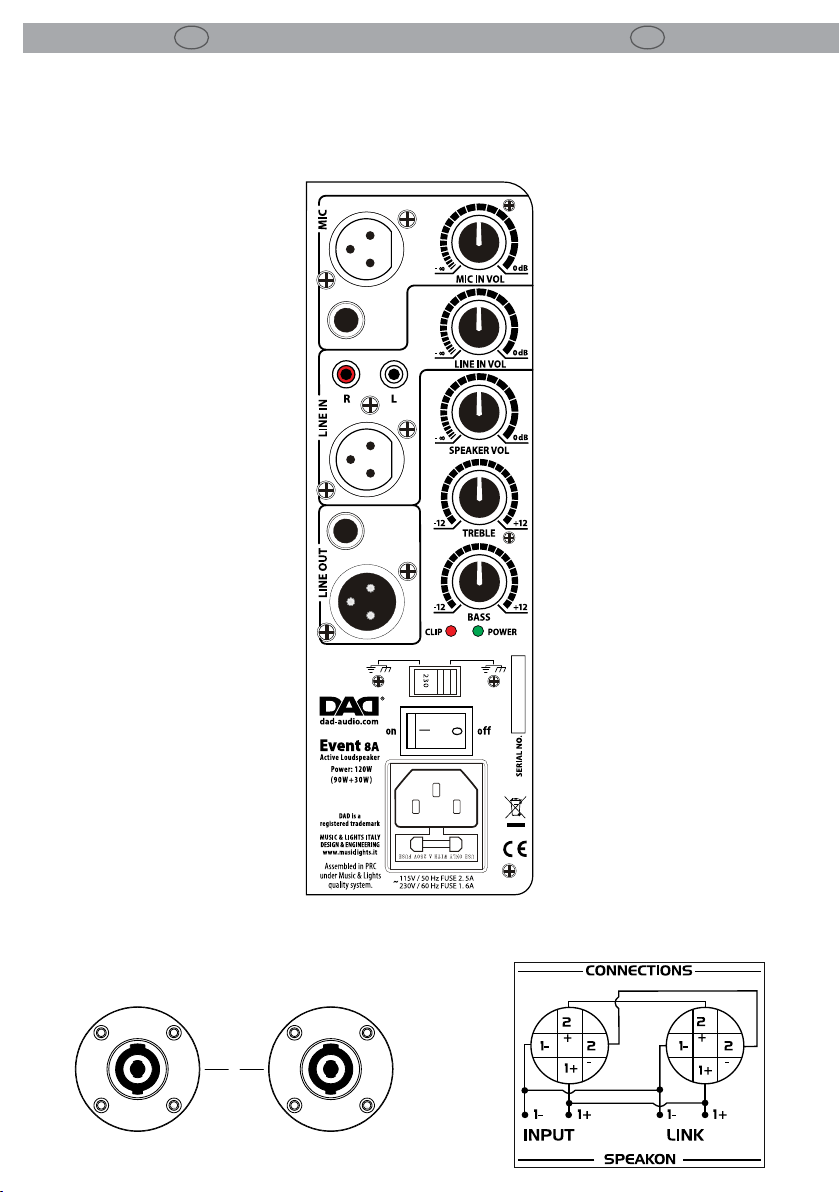

Connection panel
Technical specication
Accessories
Brief notes on acoustics
Warranty
4
5
6
7
10
12
13
13
13
14
18
20
21
Loudspeakers:
• EVENT8 - 8A
• EVENT10 - 10A
• EVENT12 - 12A
• EVENT15 - 15A
INDICE
Sicurezza
Avvertenze generali
Attenzioni e precauzioni per l’installazione
Informazioni generali
Descrizione
Descrizione
Layout
Installazione
Installazione
Installazione a muro
Installazione su stativo
Installazione sospesa
Connessioni
Pannelli di connessione
Speciche tecniche
Accessori
Brevi cenni di acustica
Certicato di garanzia
4
5
6
7
10
12
13
13
13
14
18
20
21

4IGB
EVENT series
SAFETY
General instructions
• The products referred to in this manual
conform to the European Community
Directives and are therefore marked with .
• The unit is supplied with hazardous
network voltage (230V~). Leave servicing
to skilled personnel only. Never make any
modications on the unit not described in
this instruction manual, otherwise you will
risk an electric shock.
• Connection must be made to a power supply
system tted with ecient earthing (Class I
appliance according to standard EN 60598-
1). It is, moreover, recommended to protect
the supply lines of the units from indirect
contact and/or shorting to earth by using
residual current devices appropriately sized.
• The connection to the main network of
electric distribution must be carried out by
a qualied electrical installer. Check that the
main frequency and voltage correspond to
those the unit is designed for, as given on the
electrical data label.
• This unit is not for home use, only professional
applications.
• Never use the xture under the following
conditions:
- in places subject to excessive humidity;
- in places subject to vibrations or bumps;
- in places with temperature above 45°C or
below 2°C.
• Make certain that no inammable liquids,
water or metal objects enter the xture.
• Do not dismantle or modify the xture.
• All work must always be carried out by
qualied technical personnel. Contact the
nearest sales point for inspection or contact
the manufacturer directly.
• If the unit has to be put out of operation
denitively, take it to a local recycling plant
for a environmentally safe disposal.
SICUREZZA
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono
conformi alle Direttive della Comunità Europea
e pertanto recano la sigla .
• Il dispositivo funziona con pericolosa tensione
di rete (230V~). Non intervenire mai al suo inter-
no al di fuori delle operazioni descritte nel pre-
sente manuale; esiste il pericolo di una scarica
elettrica.
• È obbligatorio eettuare il collegamento ad
un impianto di alimentazione dotato di una
eciente messa a terra (apparecchio di Classe
I secondo norma EN 60598-1). Si raccomanda,
inoltre, di proteggere le linee di alimentazione
dell’unità dai contatti indiretti e/o cortocircuiti
verso massa tramite l’uso di interruttori die-
renziali opportunamente dimensionati.
• Le operazioni di collegamento alla rete di di-
stribuzione dell’energia elettrica devono essere
eettuate da un installatore elettrico qualica-
to. Vericare che frequenza e tensione della rete
corrispondono alla frequenza ed alla tensione
per cui l’unità è predisposta, indicate sulla tar-
ghetta dei dati elettrici.
• L’unità non per uso domestico solo per uso pro-
fessionale.
• Evitare di utilizzare l’unità:
- in luoghi soggetti ad eccessiva umidità;
- in luoghi soggetti a vibrazioni, o a possibili
urti;
- in luoghi a temperatura superiore ai 45°C o
inferiori a 2°C.
• Evitare che nell’unità penetrino liquidi inam-
mabili, acqua o oggetti metallici.
• Non smontare e non apportare modiche
all’unità.
• Tutti gli interventi devono essere sempre e solo
eettuati da personale tecnico qualicato. Ri-
volgersi al più vicino centro di assistenza tecnica
autorizzato.
• Se si desidera eliminare il dispositivo denitiva-
mente, consegnarlo per lo smaltimento ad
un’istituzione locale per il riciclaggio.
WARNING!
Before carrying out any
operations with the unit, read
carefully this instruction manual.
It contains important information
about the installation, usage and
maintenance of the unit.
ATTENZIONE!
Prima di eettuare qualsiasi
operazione con l’unità, leggere
con attenzione questo manuale:
contiene informazioni importanti
riguardo l’installazione, l’uso e la
manutenzione dell’unità.

5
IGB
EVENT series
Attenzioni e precauzioni per l’installazione
• Questo prodotto in combinazione con
amplicatore può essere capace di produrre
livelli sonori che possono causare perdite
d’udito permanenti. Si raccomanda di evitare
l’esposizione ad alti livelli sonori o livelli non
confortevoli per periodi di tempo lunghi.
• Per le versioni con amplicatore incorporato:
- Collegare il prodotto ad una linea di
alimentazione adeguata facendo uso
del cavo rete in dotazione, controllando
sempre che sia in buono stato.
- Fare attenzione che il punto di
alimentazione sia dotato di una eciente
presa di terra.
- Disconnettere il cavo rete se non viene
usato per un lungo periodo di tempo.
• Evitare di installare l’unità in prossimità di
fonti di calore.
• Se il dispositivo dovesse trovarsi ad operare
in condizioni dierenti da quelle descritte
nel presente manuale, potrebbero vericarsi
dei danni; in tal caso la garanzia verrebbe
a decadere. Inoltre, ogni altra operazione
potrebbe provocare cortocircuiti, incendi,
scosse elettriche, rotture ect.
• L’installazione del prodotto è prevista a
pavimento o mediante appropriati ganci per
sospensione o su specici supporti adeguati
al peso da sopportare. Si raccomanda
di rispettare sempre le vigenti norme di
sicurezza.
• Posizionare l’unità al riparo dagli agenti
atmosferici e a distanza di sicurezza
dall’acqua.
• Non appoggiare l’unità su parti inammabili.
• Evitare di orientare i microfoni nella stessa
direzione degli altoparlanti; potrebbero
generare fastidiosi inneschi (eetto Larsen).
• Evitare di toccare il cono degli altoparlanti
con qualsiasi oggetto o con le mani per non
arrecare danneggiamenti irreparabili.
• Prima di iniziare qualsiasi operazione di
manutenzione o pulizia disconnettere l’unità
dalla rete di alimentazione.
• Per la pulizia del prodotto non usare solventi
tipo acetone o alcool per non danneggiare la
nitura esterna e le serigrae dei pannelli.
Warning and precautions for xtures
• This product in combination with amplier,
may be capable of producing dangerous
sound levels that could cause permanent
hearing loss. Do not operate for a long period
of time at high volume level or at a level that
is uncomfortable.
• The version with the built-in amplier needs
extra precautions:
- Connect the apparatus to a power supply
using only power cord included making
always sure it is in good conditions.
- Make sure that power supply has a proper
ground connection.
- Power supply cord should be unplugged
from the outlet when left unused for a long
period of time.
• Do not install the xture near sources of heat.
• If this device will be operated in any way
dierent to the one described in this manual,
it may suer damages and the guarantee
becomes void. Furthermore, any other
operation may lead to dangers like short
circuit, burns, electric shock, ect.
• The product is designed for suspended or
oor installation or installation on special
stands able to support its weight. It is
recommended to follow all applicable safety
regulations.
• Protect the xture from atmospheric agents
and keep it away from water.
• Do not place the unit on inammable parts
or material.
• Avoid pointing microphones in the direction
of the speakers, as this could result in
annoying feedbacks.
• Avoid touching thecones ofthe loudspeakers
with any object or with your hands, as this
could cause irreparable damage.
• Before starting any maintenance work or
cleaning the unit, cut o power from the
main supply.
• When cleaning loudspeakers, please do not
use solvents such as acetone or alcohol, since
they may damage the of the unit outer nish
and the printings on the panels.

6IGB
EVENT series
The information provided in this manual has been
carefully checked.
However Music & Lights is not responsible for any
possible inaccuracy.
GENERAL INFORMATION
Shipments and claims
The goods are sold “ex works” and always travel
at the risk and danger of the distributor.
Eventual damage will have to be claimed to the
freight forwarder. Every claim for broken packs
will have to be forwarded within 8 days from the
reception of the goods.
Warranty and returns
The guarantee covers all Event series
loudspeakers in compliance with existing
regulations. You can nd the full version of the
“General Guarantee Conditions” on our web
site www.musiclights.it. Please remember to
register the piece of equipment soon after you
purchase it, logging on www.musiclights.it. The
product can be also registered lling in and
sending the form available on your guarantee
certicate. For all purposes, the validity of the
guarantee is endorsed solely on presentation of
the guarantee certicate.
Music & Lights will verify the validity of the
claim through examination of the defect
in relation to proper use and the actual
validity of the guarantee. Music & Lights will
eventually provide replacement or repair of the
products declining, however, any obligation
of compensation for direct or indirect damage
resulting from faultiness.
INFORMAZIONI GENERALI
Spedizioni e reclami
Le merci sono vendute “franco nostra sede”
e viaggiano sempre a rischio e pericolo del
distributore/cliente. Eventuali avarie e danni
dovranno essere contestati al vettore. Ogni
reclamo per imballi manomessi dovrà essere
inoltrato entro 8 giorni dal ricevimento della
merce.
Garanzie e resi
Tutti i diusori della serie EVENT sono coperti da
garanzia in base alle vigenti normative.
Sul sito www.musiclights.it è possibile
consultare il testo integrale delle “Condizioni
Generali di Garanzia”. Si prega, dopo l’acquisto,
di procedere alla registrazione del prodotto sul
sito www.musiclights.it.
In alternativa il prodotto può essere registrato
compilando e inviando il modulo riportato alla
ne del manuale. A tutti gli eetti la validità
della garanzia è avallata unicamente dalla
presentazione del certicato di garanzia.
Music & Lights constata tramite verica sui resi
la difettosità dichiarata, correlata all’appropriato
utilizzo, e l’eettiva validità della garanzia;
provvede quindi alla riparazione dei prodotti,
declinando tuttavia ogni obbligo di risarcimento
per danni diretti o indiretti eventualmente
derivanti dalla difettosità.
Le informazioni riportate in questo manuale sono
state attentamente controllate.
Music & Lights non si assume, tuttavia, responsabi-
lità derivanti da eventuali inesattezze.

7
IGB
EVENT series
DESCRIZIONE
EVENT8
Diusore acustico passivo a due vie.
• Woofer da 8” con eccellente riproduzione della
gamma medio bassa insieme a una buona cor-
posità nei bassi.
• Driver a compressione da 1”, con innovativa cu-
pola da 1”in titanio.
• Tromba a direttività costante 110°x 60°.
• Cabinet in polipropilene per installazioni perma-
nenti o eventi live.
• Sistema di aggancio a 3 punti (tipo M8) per in-
stallazioni in sospensione.
• Connettori: 2 x Speakon 4 poli.
EVENT8A
Diusore acustico attivo.
• Diusore acustico 120W (rms) per applicazioni
Live e Playback.
• Sound brillante ed elevata pressione sonora no-
nostante le dimensioni ultra-compatte ed il peso
leggero.
• Woofer da 8”per la riproduzione della gamma di
frequenze medio-basse.
• Driver a compressione da 1”, montato su una
tromba con direttività 90°x 50°.
• Design del cabinet appositamente progettato
per uso monitor.
• Sistema di ancoraggio per sospensione tramite
supporto a vite, 4 piedini in gomma per posizio-
namento al pavimento o impilaggio di più diusori.
• Alloggiamento, per stand o piantana di suppor-
to, ricavato nel box con morsetto di ssaggi.
• Sezione Input: 1 microfonico (Jack 6,3 + XLR 3p),
1 line (RCA + XLR 3p).
• Sezione Output: 1 line OUT (Jack 6,3).
• Controllo Bass &Treble indipendenti sul pannello
controlli.
• Indicatori CLIP e POWER per diagnostica attra-
verso segnalatore luminoso LED.
EVENT10
Diusore acustico passivo a due vie.
• Woofer da 10” con eccellente riproduzione della
gamma medio bassa insieme a una buona cor-
posità nei bassi.
• Driver a compressione da 1”, con innovativa cu-
pola da 1,3”in titanio.
• Tromba a direttività costante 110°x60°.
• Cabinet in polipropilene per installazioni perma-
nenti o eventi live.
• Sistema di aggancio a 3 punti (tipo M8) per in-
stallazioni in sospensione.
DESCRIPTION
EVENT8
Passive 2-way acoustic loudspeaker.
• 8” woofer with an excellent reproduction of
the low-mid range and a good low thickness.
• 1” compression driver with an innovating 1”
titanium dome.
• Constant-directivity horn (110°x 60°).
• Cabinet made of polypropylene for perma-
nent installations or live events.
• 3 anchoring points (M8 type) for suspended
installations.
• Connections: 2 x 4 pin Speakon connectors.
EVENT8A
Active acoustic loudspeaker.
• Acoustic loudspeaker 120W (rms) for LIVE
and Playback applications.
• Excellent sound and high sound pressure
even though it is characterized by ultra com-
pact dimensions and the light weight.
• The 8” woofer for the reproduction of the
low-mid frequency range.
• The compression 1” driver is mounted on a
horn with dispersion angle 90°x 50°.
• Cabinet designed for a monitor use.
• Anchoring system for suspension by screw
support, 4 rubber feet to be positioned on
the oor or to stuck more loudspeakers.
• The cabinet is equipped with a building pole
mount adaptor for stand coupling.
• Input section: 1 microphone (Jack 6,3 + XLR
3p, 1 line (RCA + XLR 3p).
• Output section: 1 line OUT (Jack 6,3).
• Independent Bass and Treble controls.
• CLIP and POWER diagnostics indicators
trough LED signal system.
EVENT10
Passive 2-way acoustic loudspeaker.
• 10”woofer with an excellent reproduction of
the low-mid range and a good low thickness.
• 1” compression driver with an innovating
1,3”titanium dome.
• Constant-directivity horn (110°x 60°).
• Cabinet made of polypropylene for perma-
nent installations or live events.
• 3 anchoring points (M8 type) for suspended
installations.
• Connections: 2 x 4 pin Speakon connectors.

8IGB
EVENT series
• Connettori: 2 x Speakon 4 poli.
EVENT10A
Diusore acustico attivo.
• Diusore acustico 200W (rms) per applicazioni
Live e Playback.
• Sound brillante ed elevata pressione sonora no-
nostante le dimensioni ultra-compatte ed il peso
leggero.
• Woofer da 10” per la riproduzione della gamma
di frequenze medio-basse.
• Driver a compressione da 1”, montato su una
tromba con direttività 90°x 50°.
• Design del cabinet appositamente progettato
per uso monitor.
• Maniglia laterale per agevolare il trasporto.
• Sistema di ancoraggio per sospensione tramite
supporto a vite, 4 piedini in gomma per posizio-
namento al pavimento o impilaggio di più diusori.
• Alloggiamento, per stand o piantana di suppor-
to, ricavato nel box con morsetto di ssaggi.
• Sezione Input: 1 microfonico (Jack 6, 3 + XLR 3p),
1 line (RCA + XLR 3p).
• Controllo Bass &Treble indipendenti sul pannello
controlli.
• Indicatori CLIP e POWER per diagnostica attra-
verso segnalatori luminosi LEDs.
EVENT12
Diusore acustico passivo a due vie.
• Woofer da 12” con eccellente riproduzione della
gamma medio bassa insieme a una buona cor-
posità nei bassi.
• Driver a compressione da 1”, con innovativa cu-
pola da 1,3”in titanio.
• Tromba a direttività costante 110°x60°.
• Cabinet in polipropilene per installazioni perma-
nenti o eventi live.
• Sistema di aggancio a 3 punti (tipo M8) per in-
stallazioni in sospensione.
• Connettori: 2 x Speakon 4 poli.
EVENT12A
Diusore acustico attivo bi-amplicato.
• Diusore acustico 250W (rms) per applicazioni
Live e Playback.
• Sound brillante ed elevata pressione sonora
sull’intera gamma di frequenze.
• Woofer da 12” per la riproduzione della gamma
di frequenze medio-basse.
• Driver a compressione da 1”, montato su una
tromba con direttività 90°x 50°.
• Design del cabinet appositamente progettato
per uso monitor.
• Maniglia laterale per agevolare il trasporto.
EVENT10A
Active acoustic loudspeaker.
• Acoustic loundspeaker 200W (rms) for Live
and Playback applications.
• Excellent sound and high sound pressure
even though it is characterized by ultra com-
pact dimensions and the light weight.
• The 10” woofer for the reproduction of the
low- mid frequency range.
• The compression 1” driver is mounted on a
horn with dispersion angle 90° x 50°.
• Cabinet designed for a monitor use.
• Side handle to simplify the transport.
• Anchoring system for suspension by screw
support, 4 rubber feet to be positioned on
the oor or to stuck more loudspeakers.
• The cabinet is equipped with a building pole
mount adaptor for stand coupling.
• Input section. 1 microphone (Jack 6,3 + XLR
3p), 1 line (RCA + XLR 3p).
• Output section: 1 line OUT (Jack 6,3 + XLR
3p)
• Independent Bass and Treble controls.
• CLIP and POWER diagnostics indicators.
EVENT12
Passive 2-way acoustic loudspeaker.
• 12”woofer with an excellent reproduction of
the low-mid range and a good low thickness.
• 1” compression driver with an innovating
1,3”titanium dome.
• Constant-directivity horn (110°x 60°).
• Cabinet made of polypropylene for perma-
nent installations or live events.
• 3 anchoring points (M8 type) for suspended
installations.
• Connections: 2 x 4 pin Speakon connectors.
EVENT12A
Bi-amplied active acoustic loundspeaker.
• Acoustic loudspeaker 250W (rms) for LIVE
and Playback applications.
• Excellent sound and high sound pressure on
the whole frequency range.
• The 12” woofer for the reproduction of the
low-mid frequency range.
• The compression 1” driver is mounted on a
horn with dispersion angle 90°x 50°.
• Cabinet designed for a monitor use.
• Side handle to simplify the transport.
• Anchoring system for suspension by screw

9
IGB
EVENT series
• Sistema di ancoraggio per sospensione tramite
supporto a vite, 4 piedini in gomma per posizio-
namento al pavimento o impilaggio di più diusori.
• Alloggiamento, per stand o piantana di supporto,
ricavato nel box con morsetto di ssaggi.
• Sezione Input: 1 microfonico (Jack 6,3 + XLR 3p),
1 line (RCA + XLR 3p).
• Sezione Output: 1 line OUT (Jack 6,3 + XLR 3p).
• Controllo Bass &Treble indipendenti sul pannello
controlli.
• Indicatori CLIP, POWER e SIGNAL (frontale) per
diagnostica attraverso segnalatori luminosi LEDs.
EVENT15
Diusore acustico passivo a due vie.
• Woofer da 15” con eccellente riproduzione della
gamma medio bassa insieme a una buona cor-
posità nei bassi.
• Driver a compressione da 1”, con innovativa cu-
pola da 1,75”in titanio.
• Tromba a direttività costante 110°x60°.
• Cabinet in polipropilene per installazioni perma-
nenti o eventi live.
• Sistema di aggancio a 3 punti (tipo M8) per in-
stallazioni in sospensione.
• Connettori: 2 x Speakon 4 poli.
EVENT15A
Diusore acustico attivo biamplicato.
• Diusore acustico 350W (rms) per applicazioni
Live e Playback.
• Sound brillante ed elevata pressione sonora
sull’intera gamma frequenze.
• Woofer da 15” per la riproduzione della gamma
di frequenze medio-basse.
• Driver a compressione da 1”, montato su una
tromba con direttività 90°x 50°.
• Design del cabinet appositamente progettato
per uso monitor.
• Maniglia laterale per agevolare il trasporto.
• Sistema di ancoraggio per sospensione tramite
supporto a vite, 4 piedini in gomma per posizio-
namento al pavimento o impilaggio di più diusori.
• Alloggiamento, per stand o piantana di supporto
ricavato nel box con morsetto di ssaggi.
• Sezione Input: 2 microfonici (Jack 6,3 + XLR 3p), 1
line (RCA + XLR 3p).
• Sezione Output: 1 line OUT (Jack 6,3 + XLR 3p).
• Controllo Bass &Treble indipendenti sul pannello
controlli.
• Indicatori CLIP, POWER e SIGNAL (frontale) per
diagnostica attraverso segnalatori luminosi LEDs.
• support, 4 rubber feet to be positioned on
the oor or to stuck more loudspeakers.
• The cabinet is equipped with a building pole
mount adaptor for stand coupling.
• Input section: 1 microphone (Jack 6,3 + XLR
3p), line (RCA + XLR 3p).
• Output section: 1 line OUT (Jack 6,3 + XLR
3p).
• Independent Bass and Treble controls.
• CLIP, POWER and SIGNAL (frontal) diagnos-
tics indicators trough LED signal system.
EVENT15
Passive 2-way acoustic loudspeaker.
• 15”woofer with an excellent reproduction of
the low-mid range and a good low thickness.
• 1“ compression driver with an innovating
1,75”titanium dome.
• Constant-directivity horn (110°x 60°).
• Cabinet made of polypropylene for perma-
nent installations or live events.
• 3 anchoring points (M8 type) for suspended
installations.
• Connections: 2 x 4 pin Speakon connectors.
EVENT15A
• Bi-amplied active acoustic loudspeaker.
• Acoustic loudspeaker 350W (rms) for Live
and Playback applications.
• Excellent sound and high sound pressure on
the whole frequency range.
• The 15” woofer for the reproduction of the
low-mid frequency range.
• The compression 1” driver is mounted on a
horn with dispersion angle 90°x 50°.
• Cabinet designed for a monitor use.
• Side handle to simplify the transport.
• Anchoring system for suspension by screw
support, 4 rubber feet to be positioned on
the oor or to stuck more loudspeakers.
• The cabinet is equipped with a building pole
mount adaptor for stand coupling.
• Input section: 1 microphone (Jack 6,3 + XLR
3p), 1 line (RCA + XLR 3p).
• Output section: 1 line OUT (Jack 6,3 + XLR
3p).
• Independent Bass and Treble controls.
• CLIP, POWER and SIGNAL (frontal) diagnos-
tics indicators trough LED signal system.

10 IGB
EVENT series
LAYOUT
EVENT8 - 8A
EVENT10 - 10A
front side bottom
290 mm 225 mm
420 mm
front side bottom
360 mm 270 mm
515 mm
