DAD ARK Series User manual


MANUALE UTENTE
USER MANUAL
ARK series
ACTIVE-PASSIVE LOUDSPEAKERS
IT - EN
ARK
105MP
ARK
106MP
205MP
ARK
208SP
ARK
208SA
ARK
206MP
ARK

REV.002-06/16
Music & Lights S.r.l. si riserva ogni diritto di elaborazione in
qualsiasi forma delle presenti istruzioni per l’uso.
La riproduzione - anche parziale - per propri scopi commerciali
è vietata.
Al ne di migliorare la qualità dei prodotti, la Music&Lights
S.r.l. si riserva la facoltà di modicare, in qualunque momento
e senza preavviso, le speciche menzionate nel presente
manuale di istruzioni.
Tutte le revisioni e gli aggiornamenti sono disponibili nella
sezione 'Manuale' sul sito www.musiclights.it
All rights reserved by Music & Lights S.r.l. No part of this
instruction manual may be
reproduced in any form or by any means for any commercial
use.
In order to improve the quality of products, Music&Lights S.r.l.
reserves the right to modify the characteristics stated in this
instruction manual at any time and without prior notice.
All revisions and updates are available in the ‘user manual’
section on site www.musiclights.it

3
ARK series ENIT
CONTENTSINDICE
4
5
7
8
13
14
15
16
18
19
20
21
22
24
27
30
31
34
38
40
42
42
43
44
45
Safety
General instructions
Warnings and installation precautions
General information
1 Introduction
1. 1 Description
2 Wall mounting
2. 1 Installation with optional bracket
2. 2 Installation with standard bracket
3 Connections and controls
3. 1 ARK208SA rear panel
3. 2 Passive loudspeaker rear panel
4 Conguration examples
4. 1 Conguration 1
4. 2 Conguration 2
4. 3 Conguration 3
5 DSP module
5. 1 Hardware connection
5. 2 USB-RS485 converter: driver install.
5. 3 Editing software installation
5. 4 View the port COM value
5. 5 Software interface overview
5. 6 Software system instructions
5. 7 Setup le management
5. 8 Edit the ARK208SA address
Technical specication
6 Connection cables
6. 1 Input connection
6. 2 Output connection
7 Connectors
7. 1 Audio signal connectors
8 Troubleshooting
9 Brief notes on acoustics
Warranty
Sicurezza
Avvertenze generali
Attenzioni e precauzioni per l’installazione
Informazioni generali
1 Introduzione
1. 1 Descrizione
2 Installazione a muro
2. 1 Installazione con staa opzionale
2. 2 Installazione con staa di serie
3 Connessioni e controlli
3. 1 Pannello posteriore ARK208SA
3. 2 Pannello posteriore diusori passivi
4 Esempi di congurazione
4. 1 Congurazione 1
4. 2 Congurazione 2
4. 3 Congurazione 3
5 Modulo DSP
5. 1 Connessione hardware
5. 2 Convertitore USB-RS485: installaz. driver
5. 3 Installazione software di editing
5. 4 Verica valore porta COM
5. 5 Panoramica dell'interfaccia software
5. 6 Istruzioni per l'utilizzo del software
5. 7 Gestione le di setup
5. 8 Modicare l'indirizzo dell'ARK208SA
Speciche tecniche
6 Cavi di collegamento
6. 1 Collegamenti di ingresso
6. 2 Collegamenti di uscita
7 Connettori
7. 1 Connettori di segnale audio
8 Risoluzione dei problemi
9 Brevi cenni di acustica
Certicato di garanzia
4
5
7
8
13
14
15
16
18
19
20
21
22
24
27
29
31
34
38
40
42
42
43
44
45

4ARK series ENIT
SAFETY
General instruction
• The products referred to in this manual con-
form to the European Community Directives
and are therefore marked with .
• The unit is supplied with hazardous network
voltage (230V~). Leave servicing to skilled
personnel only. Never make any modica-
tions on the unit not described in this in-
struction manual, otherwise you will risk an
electric shock.
• Connection must be made to a power supply
system tted with ecient earthing (Class I
appliance according to standard EN 60598-
1). It is, moreover, recommended to protect
the supply lines of the units from indirect
contact and/or shorting to earth by using ap-
propriately sized residual current devices.
• The connection to the main network of elec-
tric distribution must be carried out by a
qualied electrical installer. Check that the
main frequency and voltage correspond to
those for which the unit is designed as given
on the electrical data label.
• This unit is not for home use, only profes-
sional applications.
• Make certain that no inammable liquids,
water or metal objects enter the xture.
• Do not dismantle or modify the xture.
• All work must always be carried out by quali-
ed technical personnel. Contact the nearest
sales point for an inspection or contact the
manufacturer directly.
• If the unit is to be put out of operation deni-
tively, take it to a local recycling plant for a
disposal which is not harmful to the environ-
ment.
Before carrying out any operations with the unit,
carefully read this instruction manual, and keep it
with cure for future reference.
It contains important information about the
installation, usage and maintenance of the unit.
SICUREZZA
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono
conformi alle Direttive della Comunità Euro-
pea e pertanto recano la sigla .
• Il dispositivo funziona con pericolosa tensione
di rete 230V~. Non intervenire mai al suo in-
terno al di fuori delle operazioni descritte nel
presente manuale; esiste il pericolo di una sca-
rica elettrica.
• È obbligatorio eettuare il collegamento ad
un impianto di alimentazione dotato di un’ef-
ciente messa a terra (apparecchio di Classe I
secondo norma EN 60598-1). Si raccomanda,
inoltre, di proteggere le linee di alimentazione
delle unità dai contatti indiretti e/o cortocircui-
ti verso massa tramite l’uso di interruttori die-
renziali opportunamente dimensionati.
• Le operazioni di collegamento alla rete di
distribuzione dell’energia elettrica devono
essere eettuate da un installatore elettrico
qualicato. Vericare che frequenza e tensione
della rete corrispondono alla frequenza ed alla
tensione per cui l’unità è predisposta, indicate
sulla targhetta dei dati elettrici.
• L’unità non per uso domestico, solo per uso
professionale.
• Evitare che nell’unità penetrino liquidi inam-
mabili, acqua o oggetti metallici.
• Non smontare e non apportare modiche
all’unità.
• Tutti gli interventi devono essere sempre e
solo eettuati da personale tecnico qualica-
to. Rivolgersi al più vicino centro di assistenza
tecnica autorizzato.
• Se si desidera eliminare il dispositivo deniti-
vamente, consegnarlo per lo smaltimento ad
un’istituzione locale per il riciclaggio.
WARNING!
Prima di eettuare qualsiasi operazione con
l’unità, leggere con attenzione questo manuale
e conservarlo accuratamente per riferimenti
futuri. Contiene informazioni importanti riguardo
l’installazione, l’uso e la manutenzione dell’unità.
ATTENZIONE!

5
ARK series ENIT
Attenzioni e precauzioni per l’installazione
• Questo prodotto da solo oppure in combina-
zione con amplicatore può essere capace di
produrre livelli sonori che possono causare
perdite d’udito permanenti. Si raccomanda di
evitare l’esposizione ad alti livelli sonori o livelli
non confortevoli per periodi di tempo lunghi.
• Vi sono numerosi fattori meccanici ed elettri-
cida considerare quando si installa un sistema
audio professionale (oltre a quelli prettamente
acustici, come la pressione sonora, gli angoli di
copertura, la risposta in frequenza, ecc.).
• Se il dispositivo dovesse trovarsi ad operare
in condizioni dierenti da quelle descritte nel
presente manuale, potrebbero vericarsi dei
danni; in tal caso la garanzia verrebbe a deca-
dere. Inoltre, ogni altra operazione potrebbe
provocare cortocircuiti, incendi, scosse elettri-
che, rotture ect.
• Per le versioni con amplicatore incorporato:
- Collegare il prodotto ad una linea di alimen-
tazione adeguata facendo uso del cavo rete
in dotazione, controllando sempre che sia
in buono stato.
- Fare attenzione che il punto di alimentazio-
ne sia dotato di una eciente presa di terra.
- Disconnettere il cavo rete se non viene usa-
to per un lungo periodo di tempo.
• Evitare di installare l’unità in prossimità di fonti
di calore.
• Posizionare l’unità al riparo dagli agenti atmo-
sferici e a distanza di sicurezza dall’acqua.
• Non appoggiare l’unità su parti inammabili.
• L’installazione del prodotto è prevista a pavi-
mento o mediante appropriati ganci per so-
spensione o su specici supporti adeguati al
peso da sopportare. Si raccomanda di rispetta-
re sempre le vigenti norme di sicurezza.
• Nel caso di installazione sospesa, questa deve
avvenire sotto la responsabilità dell’installato-
re, nel rispetto di tutte le precauzioni e le nor-
me di sicurezza applicabili nel caso specico.
Non è possibile fornire regole e consigli det-
tagliati e validi per i tutti i casi, ma ricordiamo
che, per la sicurezza dell’installazione, occorre
seguire alcune precauzioni importanti:
- Per la sospensione, utilizzare accessori (con-
formi alle norme di sicurezza applicabili nel
paese di impiego) il cui produttore ne di-
chiari e ne garantisca la portata.
- Non usare un solo accessorio per la sospen-
sione (ad esempio, una sola catena), ma al-
meno due, di portata adeguata. In caso di
Warnings and installation precautions
• This product in combination with ampli-
er, may be capable of producing dangerous
sound levels that could cause permanent
hearing loss. Do not operate for a long period
of time at high volume level or at a level that is
uncomfortable.
• There are numerous mechanical and electrical
factors to be considered when installing a profes-
sional audio system (in addition to those which
are strictly acoustic, such as sound pressure, an-
gles of coverage, frequency response, etc.).
• If this device will be operated in any way dier-
ent to the one described in this manual, it may
suer damages and the guarantee becomes
void. Furthermore, any other operation may
lead to dangers like short circuit, burns, elec-
tric shock, ect.
• The version with the built-in amplier needs
extra precautions:
- Connect the apparatus to a power supply
using only power cord included making al-
ways sure it is in good conditions.
- Make sure that power supply has a proper
ground connection.
- Power supply cord should be unplugged
from the outlet when left unused for a long
period of time.
• Do not install the xture near sources of heat.
• Protect the xture from atmospheric agents
and keep it away from water.
• Do not place the unit on inammable parts or
material.
• The product is designed for suspended or oor
installation or installation on special stands
able to support its weight. It is recommended
to follow all applicable safety regulations.
• All hanging installation jobs are carried out
under the sole responsibility of the person
doing the actual work and must be done in full
compliance with all the applicable safety rules
and regulations. We do not attempt to provide
detailed guidelines for all the potential ways
in which these extremely exible systems can
be installed, but do want to remind you that
to ensure a safe installation, it is necessary to
adhere to the following:
- When hanging the speakers, use only means
of suspension (in accordance with the safety
regulation valid in the country of use) having
a carrying capacity rated and guaranteed by
the manufacturer.
- Never depend on only one means of

6ARK series ENIT
rottura di uno di essi, l’altro sarà in grado
di sostenere il sistema.
- Vericare sempre che la struttura cui i
diusori sono sospesi sia in grado di sop-
portarne il peso, anche in condizioni av-
verse. Considerare l’eetto di altri carichi
(ad esempio, il vento nelle installazioni
all’aperto).
• Evitare di orientare i microfoni nella stessa
direzione degli altoparlanti; potrebbero ge-
nerare fastidiosi inneschi (eetto Larsen).
• Evitare di toccare il cono degli altoparlanti
con qualsiasi oggetto o con le mani per non
arrecare danneggiamenti irreparabili.
• Prima di iniziare qualsiasi operazione di ma-
nutenzione o pulizia disconnettere l’unità
dalla rete di alimentazione.
• Per la pulizia del prodotto non usare solventi
tipo acetone o alcool per non danneggiare
la nitura esterna e le serigrae dei pannelli.
suspensionforhangingspeakers(forexample
one chain); always use at least two of them
and make sure they are suciently strong. So,
if one fails the other will sustain the load.
- Always make sure that the truss structure
intended to support the speakers is sturdy
enough to hold their weight, even under
stressful, adverse conditions.
• Avoid pointing microphones in the direction
of the speakers, as this could result in annoy-
ing feedbacks.
• Avoid touching the cones of the loudspeak-
ers with any object or with your hands, as this
could cause irreparable damage.
• Before starting any maintenance work or clean-
ing the unit, cut o power from the main supply.
• When cleaning loudspeakers, please do not
use solvents such as acetone or alcohol, since
they may damage the of the unit outer nish
and the printings on the panels.

7
ARK series ENIT
INFORMAZIONI GENERALI
Spedizioni e reclami
Le merci sono vendute “franco nostra sede” e
viaggiano sempre a rischio e pericolo del distri-
butore/cliente. Eventuali avarie e danni dovran-
no essere contestati al vettore. Ogni reclamo
per imballi manomessi dovrà essere inoltrato
entro 8 giorni dal ricevimento della merce.
Garanzie e resi
Il prodotto è coperto da garanzia in base alle
vigenti normative.
Sul sito www.musiclights.it è possibile consul-
tare il testo integrale delle “Condizioni Generali
di Garanzia”. Si prega, dopo l’acquisto, di pro-
cedere alla registrazione del prodotto sul sito
www.musiclights.it. In alternativa il prodotto
può essere registrato compilando e inviando il
modulo riportato alla ne del manuale. A tut-
ti gli eetti la validità della garanzia è avallata
unicamente dalla presentazione del certicato
di garanzia. Music & Lights constata tramite ve-
rica sui resi la difettosità dichiarata, correlata
all’appropriato utilizzo, e l’eettiva validità della
garanzia; provvede quindi alla riparazione dei
prodotti, declinando tuttavia ogni obbligo di
risarcimento per danni diretti o indiretti even-
tualmente derivanti dalla difettosità.
GENERAL INFORMATION
Shipments and claims
The goods are sold“ex works”and always travel
at the risk and danger of the distributor. Even-
tual damage will have to be claimed to the
freight forwarder. Any claim for broken packs
will have to be forwarded within 8 days from
the reception of the goods.
Warranty and returns
The guarantee covers the xture in compliance
with existing regulations. You can nd the full
version of the “General Guarantee Conditions”
on our web site www.musiclights.it.
Please remember to register the piece of equip-
ment soon after you purchase it, logging on
www.musiclights.it. The product can be also
registered lling in and sending the form avail-
able on your guarantee certicate. For all pur-
poses, the validity of the guarantee is endorsed
solely on presentation of the guarantee cer-
ticate. Music & Lights will verify the validity of
the claim through examination of the defect in
relation to proper use and the actual validity of
the guarantee. Music & Lights will eventually
provide replacement or repair of the products
declining, however, any obligation of compen-
sation for direct or indirect damage resulting
from faultiness.

8ARK series ENIT
- 1 - INTRODUZIONE
1.1 DESCRIZIONE
ARK 105MP
Diusore passivo a 2 vie 80W AES, 114dB SPL
Componenti:
• Woofer da 5’’ con bobina da 1.5’’, HF driver a
compressione da 1”, membrana in mylar e bo-
bina da 1’’
• Guida d’onda conica 140°x140° (HxV)
• Impedenza: 16Ohm
• Amplicatore consigliato: no a 320W
RMS/16Ohm
• Sensibilità: 89dB @1W/1m
• Risposta in frequenza: 75-18000Hz (±3dB)
• Frequenza di crossover: 2300Hz
• Range consigliato per HPF esterno: 140/180Hz
• Filtro passivo con protezione sul driver
Connessioni:
• Connettori 4 poli in/out - morsetti
Costruzione cabinet:
• Prolo trapezoidale simmetrico con angola-
zione 7.5°
• Cabinet in legno multistrato da 12mm

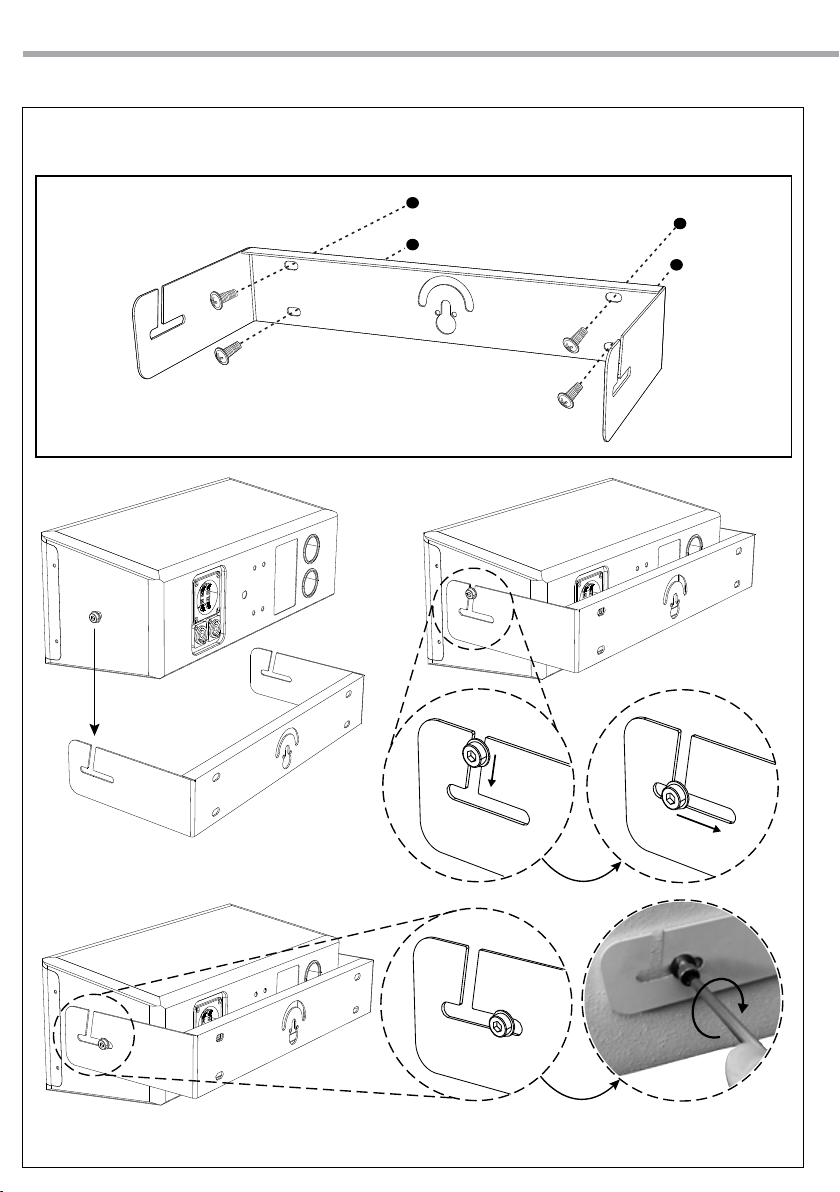

• Sistema di sospensione rapida mediante staf-
fa ad U (inclusa) - predisposizione per staa
snodata.
Applicazioni:
• Diusore ad elevata denizione ed ampia di-
spersione suggerito per la produzione vocale
e musicale
• Per sonorizzazione di qualità in ambienti dove
è richiesto un posizionamento non invasivo
• Per installazioni in teatri, sale congressi, club.
• Sezione medio-alti di sistemi multi-amplicati
in abbinamento al subwoofer amplicato/
passivo ARK208SA/ARK208SP
• Monitor
ARK 106MP
Diusore passivo a 2 vie 80W AES, 116dB SPL
Componenti:
• Woofer da 6’’ con bobina da 1.5’’, HF driver a
compressione da 1”, membrana in mylar e bo-
bina da 1’’
• Guida d’onda conica 140°x140° (HxV)
- 1 - INTRODUCTION
1.1 DESCRIPTION
ARK 105MP
2 way passive loudspeaker 80W AES, 114dB SPL
Components:
• 5’’ Woofer with 1.5’’ bobbin, 1” HF compres-
sion driver, membrane of mylar and 1’’bobbin
• Conical waveguide 140°x140° (HxV)
• Impedence: 16Ohm
• Advisedloudspeaker:tillto320W RMS/16Ohm
• Sensibility: 89dB @1W/1m
• Frequency response: 75-18000Hz (±3dB)
• Crossover Frequency: 2300Hz
• Range advised to external HPF: 140/180Hz
• Passive lter with protection on the driver
Connections:
• 4 poles connectors in/out - clips
Structure cabinet:
• Trapezoidal symmetric prole with 7.5° angu-
lation
• 12mm wood multilayer Cabinet
• Fast suspension system through “U” bracket
(included) - predisposition to jointed bracket
Application:
• High denition loudspeaker and broad dis-
persion suggested to music and vocal pro-
duction.
• To quality sonorization in place where it needs
a not invasive placement
• To theater, congress hall, club installation
• Medium-high section of multi-amplied com-
bined with the amplicatyed subwoofer/ pas-
sive ARK208SA/ARK208SP
• Monitor
ARK 106MP
2 way passive Loudspeaker 80W AES, 116dB SPL
Components:
• 6’’ Woofer with 1.5’’ bobbin, 1.5” HF compres-
sion driver, membrane of mylar and 1’’bobbin
• Conical waveguide 140°x140° (HxV)
• Impedence: 16Ohm

9
ARK series ENIT
Impedenza: 16Ohm
• Amplicatore consigliato: no a 320W
RMS/16Ohm
• Sensibilità: 92dB @1W/1m
• Risposta in frequenza: 65-18000Hz (±3dB)
• Frequenza di crossover: 2500Hz
• Range consigliato per HPF esterno: 120/160Hz
• Filtro passivo con protezione sul driver
Connessioni:
• Connettori 4 poli in/out - morsetti
Costruzione cabinet:
• Prolo trapezoidale simmetrico con angola-
zione 7.5°
• Cabinet in legno multistrato da 12mm
• Sistema di sospensione rapida mediante staf-
fa ad U (inclusa) - predisposizione per staa
snodata.
Applicazioni:
• Diusore ad elevata denizione ed ampia di-
spersione suggerito per la produzione vocale
e musicale
• Per sonorizzazione di qualità in ambienti dove
è richiesto un posizionamento non invasivo
• Per installazioni in teatri, sale congressi, club.
• Sezione medio-alti di sistemi multi-amplicati
in abbinamento al subwoofer amplicato/
passivo ARK208SA/ARK208SP
• Monitor
ARK 205MP
Diusore passivo a 2 vie 160W AES, 119dB SPL
Componenti:
• 2 woofer da 5’’ con bobina da 1.5’’, HF driver
a compressione da 1”, membrana in mylar e
bobina da 1’’
• Guida d’onda conica 140°x140° (HxV)
• Impedenza: 16Ohm
• Amplicatore consigliato: no a 640W
RMS/16Ohm
• Sensibilità: 92dB @1W/1m
• Risposta in frequenza: 75-18000Hz (±3dB)
• Frequenza di crossover: 2200Hz
• Range consigliato per HPF esterno: 140/180Hz
• Filtro passivo con protezione sul driver
Connessioni:
• Connettori 4 poli in/out - morsetti
• Advisedloudspeaker:tillto320W RMS/16Ohm
• Sensibility: 92dB @1W/1m
• Risposta in frequenza: 65-18000Hz (±3dB)
• Frequency response: 2500Hz
• Range advised to external HPF: 120/160Hz
• Passive lter with protection on the driver
Connections:
• 4 poles connectors in/out - clips
Structure cabinet:
• Trapezoidal symmetric prole with 7.5° angu-
lation
• 12mm wood multilayer Cabinet
• Fast suspension system through “U” bracket
(included) - predisposition to jointed bracket
Applications:
• High denition loudspeaker and broad di-
spersion suggested to music and vocal pro-
duction.
• To quality sonorization in place where it ne-
eds a not invasive placement
• To theater, congress hall, club installation
• Medium-high section of multi-amplied com-
bined with the amplicatyed subwoofer/ pas-
sive ARK208SA/ARK208SP
• Monitor
ARK 205MP
2 way passive loudspeaker 160W AES, 119dB SPL
Components:
• 2 x 5’’ Woofer with 1.5’’bobbin, 1”HF compres-
sion driver, membrane of mylar and 1’’bobbin
• Conical waveguide 140°x140° (HxV)
• Impedence: 16Ohm
• Advisedloudspeaker:tillto640W RMS/16Ohm
• Sensibility: 92dB @1W/1m
• Frequency response: 75-18000Hz (±3dB)
• Crossover Frequency: 2200Hz
• Range advised to outdoor HPF: 140/180Hz
• Passive lter with protection on the driver
Connections:
• 4 poles connectors in/out - clips

10 ARK series ENIT
Costruzione cabinet:
• Prolo trapezoidale simmetrico con angola-
zione 7.5°
• Cabinet in legno multistrato da 12mm
• Sistema di sospensione rapida mediante staf-
fa ad U (inclusa) - predisposizione per staa
snodata.
Applicazioni:
• Diusore ad elevata denizione ed ampia di-
spersione suggerito per la produzione vocale
e musicale
• Per sonorizzazione di qualità in ambienti dove
è richiesto un posizionamento non invasivo
• Per installazioni in teatri, sale congressi, club.
• Sezione medio-alti di sistemi multi-amplicati
in abbinamento al subwoofer amplicato/
passivo ARK208SA/ARK208SP
• Monitor
ARK 206MP
Diusore passivo a 2 vie 160W AES, 122dB SPL
Componenti:
• 2 woofer da 6’’ con bobina da 1.5’’, HF driver
a compressione da 1”, membrana in mylar e
bobina da 1’’
• Guida d’onda conica 140°x140° (HxV)
• Impedenza: 16Ohm
• Amplicatore consigliato: no a 640W
RMS/16Ohm
• Sensibilità: 95dB @1W/1m
• Risposta in frequenza: 65-18000Hz (±3dB)
• Frequenza di crossover: 2100Hz
• Range consigliato per HPF esterno: 120/160Hz
• Filtro passivo con protezione sul driver
Connessioni:
• Connettori 4 poli in/out - morsetti
Costruzione cabinet:
• Prolo trapezoidale simmetrico con angola-
zione 7.5°
• Cabinet in legno multistrato da 12mm
• Sistema di sospensione rapida mediante staf-
fa ad U (inclusa) - predisposizione per staa
snodata.
Applicazioni:
• Diusore ad elevata denizione ed ampia di-
Structure cabinet:
• Trapezoidal symmetric prole with 7.5° angu-
lation
• 12mm wood multilayer Cabinet
• Fast suspension system through “U” bracket
(included) - predisposition to jointed bracket
Applications:
• High denition loudspeaker and broad dis-
persion suggested to music and vocal pro-
duction.
• To quality sonorization in place where it needs
a not invasive placement
• To theater, congress hall, club installation
• Medium-high section of multi-amplied com-
bined with the amplicatyed subwoofer/ pas-
sive ARK208SA/ARK208SP
• Monitor
ARK 206MP
2 way passive loudspeaker 160W AES, 122dB SPL
Components:
• 2 x 6’’Woofer with 1.5’’bobbin, 1”HF compres-
sion driver, membrane of mylar and 1’’bobbin
• Conical waveguide 140°x140° (HxV)
• Impedence: 16Ohm
• Advisedloudspeaker:tillto640W RMS/16Ohm
• Sensibility: 95dB @1W/1m
• Frequency response: 65-18000Hz (±3dB)
• Crossover Frequency: 2100Hz
• Range advised to outdoor HPF: 120/160Hz
• Passive lter with protection on the driver
Connections
• 4 poles connectors in/out - clips
Structure cabinet:
• Trapezoidal symmetric prole with 7.5° angu-
lation
• 12mm wood multilayer Cabinet
• Fast suspension system through “U” bracket
(included) - predisposition to jointed bracket
Applications:
• High denition loudspeaker and broad di-

11
ARK series ENIT
spersione suggerito per la produzione vocale
e musicale
• Per sonorizzazione di qualità in ambienti dove
è richiesto un posizionamento non invasivo
• Per installazioni in teatri, sale congressi, club.
• Sezione medio-alti di sistemi multi-amplicati
in abbinamento al subwoofer amplicato/
passivo ARK208SA/ARK208SP
• Monitor
ARK 208SA
Diusore sub woofer attivo in classe D da 700W,
121dB SPL.
Uscita supplementare per aggiungere un sub
woofer passivo (ARK208SP).
Uscita indipendente da 700W/4Ohm per le sezio-
ni medio alti della serie ARK.
Componenti:
• 2 woofer da 8’’ con bobina da 2’’
• Elettronica
• 2 amplicatori indipendenti da
700+700W/4Ohm
• DSP integrato
• Interfaccia di collegamento USB/RS485 opzio-
nale (ARKU-SBRS485)
Connessioni:
• Connettori XLR in/out, 2x4 poli out; 2xRJ485
in/out; AC tipo powercon in/out
Costruzione cabinet:
• Cabinet in legno multistrato da 15mm
• Sistema di sospensione rapida mediante staf-
fa ad U (inclusa) - predisposizione per staa
snodata.
Applicazioni:
• Diusore sub woofer compatto e potente ad
elevata dinamica per la riproduzione delle
note basse.
• Per sonorizzazione di qualità in ambienti dove
è richiesto un posizionamento non invasivo
• Per installazioni in teatri, sale congressi, club.
ARK 208SP
Diusore passivo 200W AES, 122dB SPL
Componenti:
• 2 woofer da 8’’ con bobina da 2’’
• Impedenza: 8Ohm
• Amplicatore consigliato: no a 800W
spersion suggested to music and vocal pro-
duction.
• To quality sonorization in place where it ne-
eds a not invasive placement
• To theater, congress hall, club installation
• Medium-high section of multi-amplied com-
bined with the amplicatyed subwoofer/ pas-
sive ARK208SA/ARK208SP
• Monitor
ARK 208SA
2 way passive loudspeaker 700W AES, 121dB SPL.
Additional exit to add a passive subwoofer (AR-
K208SP).
700W/4Ohm independent exit for ARK series me-
dium/high sections
Components:
• 2 x 8’’Woofer with 2’’ bobbin
• Electronics
• 2 x 700+700W/4Ohm independent ampliers
• Integrated DSP
• Connection interface USB/RS485 optional
(ARKU-SBRS485)
Connections:
• XLR connectors in/out - 2x4 poles out;
2xRJ485 in/out; AC powercon type in/out
Structure cabinet:
• 15mm wood multilayer Cabinet
• Fast suspension system through “U” bracket
(included) - predisposition to jointed bracket
Application:
• Powerfull and compact sub woofer loud-
speaker of high dynamics to low notes repro-
duction
• To quality sonorization in place where it needs
a not invasive placement
• To theater, congress hall, club installation
ARK 208SP
Passive loudspeaker 200W AES, 122dB SPL.
Components:
• 2 x 8’’Woofer with 2’’ bobbin
• Impedence: 8Ohm
• Advised loudspeaker: till to 800W RMS/8Ohm

12 ARK series ENIT
RMS/8Ohm
• Sensibilità: 93dB @1W/1m
• Risposta in frequenza: 40-200Hz (±3dB)
• Range consigliato per HPF esterno: 120/200Hz
Connessioni:
• Connettori 4 poli in/out - morsetti
Costruzione cabinet:
• Cabinet in legno multistrato da 15mm
• Sistema di sospensione rapida mediante staf-
fa ad U (inclusa) - predisposizione per staa
snodata.
Applicazioni:
• Diusore sub woofer compatto e potente ad
elevata dinamica per la riproduzione delle
note basse.
• Per sonorizzazione di qualità in ambienti dove
è richiesto un posizionamento non invasivo
• Per installazioni in teatri, sale congressi, club.
• Sensibility: 93dB @1W/1m
• Frequency response: 40-200Hz (±3dB)
• Range advised to outdoor HPF: 120/2000Hz
Connections
• 4 poles connectors in/out - clips
Structure cabinet:
• 15mm wood multilayer Cabinet
• Fast suspension system through “U” bracket
(included) - predisposition to jointed bracket
Application:
• Powerfull and compact sub woofer loud-
speaker of high dynamics to low notes repro-
duction
• To quality sonorization in place where it needs
a not invasive placement
• To theater, congress hall, club installation

13
ARK series ENIT
Step 1
Step 4
Step 2 Step 3
Step 5
- 2 - INSTALLAZIONE A MURO
Attenzione! L’installazione deve avvenire sotto
la responsabilità dell’installatore, nel rispetto di
tutte le precauzioni e le norme di sicurezza appli-
cabili nel caso specico.
• Selezionare con cura l’area dove installare i
diusori.
• Assicurarsi che la struttura sia adeguata a sop-
portare il peso del diusore.
• Per il montaggio del diusore fare riferimento
alla gura riportata di seguito.
- 2 - WALL MOUNTING
Warning! All installation jobs are carried out
under the solo responsibility of the person the
actual work and must be done in full compliance
with all the applicable safety rules and regula-
tions.
• Take care when choosing the place for the
loudspeaker installation.
• Make sure that the structure is adequate to
with stand the weight of the loudspeaker.
• For the mounting refer to the gure below.
2.1 INSTALLAZIONE CON STAFFA OPZIONALE 2.1 INSTALLATION WITH OPTIONAL BRACKET
Fig.1 - Installation with optional bracket

14 ARK series ENIT
Step 2
Step 1
Step 4
Step 3
2.2 INSTALLAZIONE CON STAFFA DI SERIE 2.2 INSTALLATION WITH STANDARD BRACKET
Fig.2 - Installation with standard bracket

15
ARK series ENIT
- 3 - CONNESSIONI E CONTROLLI
3.1 PANNELLO POSTERIORE ARK208SA
- 3 - CONNECTIONS AND CONTROLS
3.1 ARK208SA REAR PANEL
Fig.3
ARK
2 0 8 SA
ARK208SA - Rear panel
CH1 700W - MIN. 4Ω
+1-1 High pass out
CH2 700W - MIN. 8Ω
+2-2 Sub out
Digital amplier with DSP
ARK208SA
7
8
55
12
3
9
21
4
10 11
6

16 ARK series ENIT
Fig.4
13
14 14
INPUT LINK
ARK
2 0 6 MP
ARK
2 0 6 MP
ARK
2 0 8 SP
ARK
2 0 5 MP
ARK
106MP
ARK
105MP
3.2 PANNELLO POSTERIORE DIFFUSORI PASSIVI
(ARK 105MP - 106MP - 205MP - 206MP -208SP)
3.2 PASSIVE LOUDSPEAKER REAR PANEL
(ARK 105MP - 106MP - 205MP - 206MP -208SP)
1 - LINE INPUT - Presa XLR 3p per il collegamen-
to in ingresso di un segnale line.
2 - LINK OUT - Spina XLR 3p per il collegamento
in uscita verso altri diusori amplicati.
1 - LINE INPUT - XLR 3p socket for input connec-
tion of line signals.
2 - LINK OUT - XLR 3p plug for output connec-
tion to other active loudspeakers.

17
ARK series ENIT
3 - NETWORK IN - Connettore RJ45 per l’ingres-
so del segnale proveniente dal convertitore USB
- RS485.
4 - NETWORK LINK - Connettore RJ45 per il col-
legamento di un ulteriore ARK208SA
5 - SIGNAL OUTPUT CONNECTOR - Connettore
4 poli, uscita del segnale
audio amplicato per il collegamento in parallelo
di ulteriori diusori passivi.
6 - ON - LED acceso quando il diusore è alimen-
tato.
7 - CLIP - LED accesso quando viene raggiunta
la soglia di saturazione nello stadio di amplica-
zione.
8 - LINE IN VOL - potenziometro per il controllo
del segnale del canale LINE INPUT.
9 - MAINS OUT - output alimentazione per con-
nessione di più unità in serie.
10 - MAINS IN - per il collegamento ad una presa
di rete (100-240V~/50-60Hz) tramite il cavo rete
in dotazione.
11 - GND POINT - usato per la messa a terra del
dispositivo.
12 - INTERRUTTORE ON/OFF - interruttore di ac-
censione/spegnimento del diusore.
13 - ATTACCHI A MORSETTO - Collegare il polo
positivo del cavo proveniente dall‘amplicatore
all‘attacco rosso a morsetto e il polo negativo del
cavo proveniente dall‘amplicatore all‘attacco
nero a morsetto.
14 - SIGNAL CONNECTOR - Connettore 4 poli in/
out per l’ingresso del segnale
audio amplicato e per il collegamento in paral-
lelo di un ulteriore diusore passivo.
3 - NETWORK IN - RJ45 connector, for signal in-
put from the USB - RS485 converter.
4 - NETWORK LINK - RJ45 connector, for output
connection to other ARK208SA.
5 - SIGNAL OUTPUT CONNECTOR - 4p connec-
tor, for audio output amplied and
paralleled connection to other passive loudspe-
akers.
6 - ON - This LED is ON when the loudspeaker
is connected to the main power supply and the
ON/OFF switch is turned ON.
7 - CLIP - Clip/limit indicator. If this LED keeps il-
luminating, turn down signal level.
8 - LINE IN VOL - Volume control for LINE INPUT
signal.
9 - MAINS OUT - connect to supply power to the
next unit.
10 - MAINS IN - for connection to a socket
(100-240V~/50-60Hz) via the supplied mains ca-
ble.
11 - GND POINT - grounding the xture to the
earth.
12 - ON/OFF SWITCH - mains on/o switch.
13 - TERMINAL CLAMPS - Connect the positive
pole coming
from the amplier to the red terminal clamp and
the negative pole coming from the amplier to
the black terminal clamp.
14 - SIGNAL CONNECTOR - 4p in/out connector,
for audio input amplied and
paralleled connection to other passive loudspe-
akers.

18 ARK series ENIT
- 4 - ESEMPI DI CONFIGURAZIONE
4.1 CONFIGURAZIONE 1
- 4 - CONFIGURATION EXAMPLES
4.1 CONFIGURATION 1
ARK
2 0 8 SA
ARK208SA - Rear panel
ARK
2 0 5 MP
ARK
1 0 5 MP
ARK
2 0 6 MP
ARK
1 0 6 MP
CH1 700W - MIN. 4Ω
+1-1 High pass out
CH2 700W - MIN. 8Ω
+2-2 Sub out
Digital amplier with DSP
ARK208SA
LINK
SIGNAL
ARK
2 0 8 SP
INPUT
SIGNAL
IN
IN
OUT
IN OUT
IN
OUT
IN
OUT
OUTPUT SIGNAL
Max 1 passive subwoofer and 4 passive speakers linked
Fig.5 - Conguration example 1

19
ARK series ENIT
4.2 CONFIGURAZIONE 2 4.2 CONFIGURATION 2
ARK
2 0 8 SA
ARK208SA - Rear panel
ARK
2 0 5 MP
ARK
1 0 5 MP
ARK
2 0 6 MP
ARK
1 0 6 MP
CH1 700W - MIN. 4Ω
+1-1 High pass out
CH2 700W - MIN. 8Ω
+2-2 Sub out
Digital amplier with DSP
ARK208SA
LINK
SIGNAL
ARK
2 0 8 SP
INPUT
SIGNAL
OUTPUT SIGNAL
IN
OUT
IN
IN
IN
OUT
IN
OUT
Max 4 passive speakers linked
OUTPUT SIGNAL
Max 1 passive subwoofer linked
Fig.6 - Conguration example 2

20 ARK series ENIT
4.3 CONFIGURAZIONE 3 4.3 CONFIGURATION 3
DSP1000
-5dB
DSP2000
DSP2000 - Rear panel
INPUT SIGNAL
ARK
2 0 8 SP
ARK
2 0 8 SP
IN
OUT
IN OUT
ARK
2 0 5 MP
ARK
1 0 5 MP
ARK
2 0 6 MP
ARK
1 0 6 MP
IN
OUT
IN
IN
IN OUT
OUT
OUTPUT SIGNAL
Max 2 passive subwoofer and 4 passive speakers linked
DSP2000:
PARALLEL MODE
CH1 High pass out +1 -1
CH2 Sub out +2 -2
Fig.7 - Conguration example 3
