DAD ARK15SA User manual


USER MANUAL
MANAULE UTENTE
ARK15SA
ARK216A
ARK416MP
ARK426A
ACTIVE-PASSIVE LOUDSPEAKERS
EN - IT

REV.01-03/20
Music & Lights S.r.l. si riserva ogni diritto di elaborazione in
qualsiasi forma delle presenti istruzioni per l’uso.
La riproduzione - anche parziale - per propri scopi commerciali
è vietata.
Al ne di migliorare la qualità dei prodotti, la Music&Lights
S.r.l. si riserva la facoltà di modicare, in qualunque momento
e senza preavviso, le speciche menzionate nel presente
manuale di istruzioni.
Tutte le revisioni e gli aggiornamenti sono disponibili nella
sezione 'Manuale' sul sito www.musiclights.it
All rights reserved by Music & Lights S.r.l. No part of this
instruction manual may be
reproduced in any form or by any means for any commercial
use.
In order to improve the quality of products, Music&Lights S.r.l.
reserves the right to modify the characteristics stated in this
instruction manual at any time and without prior notice.
All revisions and updates are available in the ‘user manual’
section on site www.musiclights.it

3
ARK15SA-216A-416MP-426A ENIT
CONTENTSINDICE
Safety
General instructionsGeneral instructions
Warnings and installation precautionsWarnings and installation precautions
1 Introduction
1. 1 ARK15SA1. 1 ARK15SA
1. 2 ARK216A1. 2 ARK216A
1. 3 ARK416MP1. 3 ARK416MP
1. 4 ARK426A1. 4 ARK426A
2 Installation
2. 1 Installation with ARKWMS20 bracket2. 1 Installation with ARKWMS20 bracket
2. 2 Installation with ARKUB1 bracket2. 2 Installation with ARKUB1 bracket
2. 3 Possible congurations2. 3 Possible congurations
3 Connections and controls
3. 1 ARK15SA rear panel3. 1 ARK15SA rear panel
3. 2 ARK216A rear panel3. 2 ARK216A rear panel
3. 3 ARK426A rear panel3. 3 ARK426A rear panel
3. 4 ARK416MP rear panel3. 4 ARK416MP rear panel
Technical specificationTechnical specification
4 Connection cables
4. 1 Input connection4. 1 Input connection
4. 2 Output connection4. 2 Output connection
5 Connectors
5. 1 Audio signal connectors5. 1 Audio signal connectors
6 Troubleshootingroubleshooting
No PowerNo Power
No SoundNo Sound
Distorted soundDistorted sound
Dierent channel levelDierent channel level
Noise/HumNoise/Hum
7 Brief notes on acousticBrief notes on acoustic
Sicurezza
Avvertenze generaliAvvertenze generali
Attenzioni e precauzioni per l’installazioneAttenzioni e precauzioni per l’installazione
1 Introduzione
1. 1 ARK15SA1. 1 ARK15SA
1. 2 ARK216A1. 2 ARK216A
1. 3 ARK416MP1. 3 ARK416MP
1. 4 ARK426A1. 4 ARK426A
2 Installazione
2. 1 Installazione con staa ARKWMS202. 1 Installazione con staa ARKWMS20
2. 2 Installazione con staa ARKUB12. 2 Installazione con staa ARKUB1
2. 32. 3 Congurazioni possibili
3 Connessioni e controlli
3. 1 Pannello posteriore ARK15SA3. 1 Pannello posteriore ARK15SA
3. 2 Pannello posteriore ARK216A3. 2 Pannello posteriore ARK216A
3. 2 Pannello posteriore ARK426A3. 2 Pannello posteriore ARK426A
3. 2 Pannello posteriore ARK416MP3. 2 Pannello posteriore ARK416MP
Specifiche tecnicheSpecifiche tecniche
4 Cavi di collegamento
4. 1 Collegamenti di ingresso4. 1 Collegamenti di ingresso
4. 2 Collegamenti di uscita4. 2 Collegamenti di uscita
5 Connettori
5. 1 Connettori di segnale audio5. 1 Connettori di segnale audio
66 Risoluzione dei problemiRisoluzione dei problemi
Assenza di alimentazioneAssenza di alimentazione
Nessun SuonoNessun Suono
Suono DistortoSuono Distorto
Livello dierente sui canaliLivello dierente sui canali
Rumore / RonzioRumore / Ronzio
7 Brevi cenni di acustica
4
5
7
9
11
13
15
16
17
20
21
22
24
25
26
26
27
28
28
28
28
28
29
4
5
7
9
11
13
15
16
17
20
21
22
24
25
26
26
27
28
28
28
28
28
29

4ARK15SA-216A-416MP-426A ENIT
SAFETY
General instruction
• The products referred to in this manual con-
form to the European Community Directives
and are therefore marked with .
• The unit is supplied with hazardous network
voltage (230V~). Leave servicing to skilled
personnel only. Never make any modica-
tions on the unit not described in this in-
struction manual, otherwise you will risk an
electric shock.
• Connection must be made to a power supply
system tted with ecient earthing (Class I
appliance according to standard EN 60598-
1). It is, moreover, recommended to protect
the supply lines of the units from indirect
contact and/or shorting to earth by using ap-
propriately sized residual current devices.
• The connection to the main network of elec-
tric distribution must be carried out by a
qualied electrical installer. Check that the
main frequency and voltage correspond to
those for which the unit is designed as given
on the electrical data label.
• This unit is not for home use, only profes-
sional applications.
• Make certain that no inammable liquids,
water or metal objects enter the xture.
• Do not dismantle or modify the xture.
• All work must always be carried out by quali-
ed technical personnel. Contact the nearest
sales point for an inspection or contact the
manufacturer directly.
• If the unit is to be put out of operation deni-
tively, take it to a local recycling plant for a
disposal which is not harmful to the environ-
ment.
Before carrying out any operations with the unit,
carefully read this instruction manual, and keep it
with cure for future reference.
It contains important information about the
installation, usage and maintenance of the unit.
SICUREZZA
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono
conformi alle Direttive della Comunità Euro-
pea e pertanto recano la sigla .
• Il dispositivo funziona con pericolosa tensione
di rete 230V~. Non intervenire mai al suo in-
terno al di fuori delle operazioni descritte nel
presente manuale; esiste il pericolo di una sca-
rica elettrica.
• È obbligatorio eettuare il collegamento ad
un impianto di alimentazione dotato di un’ef-
ciente messa a terra (apparecchio di Classe I
secondo norma EN 60598-1). Si raccomanda,
inoltre, di proteggere le linee di alimentazione
delle unità dai contatti indiretti e/o cortocircui-
ti verso massa tramite l’uso di interruttori die-
renziali opportunamente dimensionati.
• Le operazioni di collegamento alla rete di
distribuzione dell’energia elettrica devono
essere eettuate da un installatore elettrico
qualicato. Vericare che frequenza e tensione
della rete corrispondono alla frequenza ed alla
tensione per cui l’unità è predisposta, indicate
sulla targhetta dei dati elettrici.
• L’unità non per uso domestico, solo per uso
professionale.
• Evitare che nell’unità penetrino liquidi inam-
mabili, acqua o oggetti metallici.
• Non smontare e non apportare modiche
all’unità.
• Tutti gli interventi devono essere sempre e
solo eettuati da personale tecnico qualica-
to. Rivolgersi al più vicino centro di assistenza
tecnica autorizzato.
• Se si desidera eliminare il dispositivo deniti-
vamente, consegnarlo per lo smaltimento ad
un’istituzione locale per il riciclaggio.
WARNING!
Prima di effettuare qualsiasi operazione con
l’unità, leggere con attenzione questo manuale
e conservarlo accuratamente per riferimenti
futuri. Contiene informazioni importanti riguardo
l’installazione, l’uso e la manutenzione dell’unità.
ATTENZIONE!

5
ARK15SA-216A-416MP-426A ENIT
Attenzioni e precauzioni per l’installazione
• Questo prodotto da solo oppure in combina-
zione con amplicatore può essere capace di
produrre livelli sonori che possono causare
perdite d’udito permanenti. Si raccomanda di
evitare l’esposizione ad alti livelli sonori o livelli
non confortevoli per periodi di tempo lunghi.
• Vi sono numerosi fattori meccanici ed elettrici
da considerare quando si installa un sistema
audio professionale (oltre a quelli prettamente
acustici, come la pressione sonora, gli angoli di
copertura, la risposta in frequenza, ecc.).
• Se il dispositivo dovesse trovarsi ad operare
in condizioni dierenti da quelle descritte nel
presente manuale, potrebbero vericarsi dei
danni; in tal caso la garanzia verrebbe a deca-
dere. Inoltre, ogni altra operazione potrebbe
provocare cortocircuiti, incendi, scosse elettri-
che, rotture ect.
• Per le versioni con amplicatore incorporato:
- Collegare il prodotto ad una linea di alimen-
tazione adeguata facendo uso del cavo rete
in dotazione, controllando sempre che sia
in buono stato.
- Fare attenzione che il punto di alimentazio-
ne sia dotato di una eciente presa di terra.
- Disconnettere il cavo rete se non viene usa-
to per un lungo periodo di tempo.
• Evitare di installare l’unità in prossimità di fonti
di calore.
• Posizionare l’unità al riparo dagli agenti atmo-
sferici e a distanza di sicurezza dall’acqua.
• Non appoggiare l’unità su parti inammabili.
• L’installazione del prodotto è prevista a pavi-
mento o mediante appropriati ganci per so-
spensione o su specici supporti adeguati al
peso da sopportare. Si raccomanda di rispetta-
re sempre le vigenti norme di sicurezza.
• Nel caso di installazione sospesa, questa deve
avvenire sotto la responsabilità dell’installato-
re, nel rispetto di tutte le precauzioni e le nor-
me di sicurezza applicabili nel caso specico.
Non è possibile fornire regole e consigli det-
tagliati e validi per i tutti i casi, ma ricordiamo
che, per la sicurezza dell’installazione, occorre
seguire alcune precauzioni importanti:
- Per la sospensione, utilizzare accessori (con-
formi alle norme di sicurezza applicabili nel
paese di impiego) il cui produttore ne di-
chiari e ne garantisca la portata.
- Non usare un solo accessorio per la sospen-
sione (ad esempio, una sola catena), ma al-
meno due, di portata adeguata. In caso di
Warnings and installation precautions
• This product in combination with ampli-
er, may be capable of producing dangerous
sound levels that could cause permanent
hearing loss. Do not operate for a long period
of time at high volume level or at a level that is
uncomfortable.
• There are numerous mechanical and electrical
factors to be considered when installing a profes-
sional audio system (in addition to those which
are strictly acoustic, such as sound pressure, an-
gles of coverage, frequency response, etc.).
• If this device will be operated in any way dier-
ent to the one described in this manual, it may
suer damages and the guarantee becomes
void. Furthermore, any other operation may
lead to dangers like short circuit, burns, elec-
tric shock, ect.
• The version with the built-in amplier needs
extra precautions:
- Connect the apparatus to a power supply
using only power cord included making al-
ways sure it is in good conditions.
- Make sure that power supply has a proper
ground connection.
- Power supply cord should be unplugged
from the outlet when left unused for a long
period of time.
• Do not install the xture near sources of heat.
• Protect the xture from atmospheric agents
and keep it away from water.
• Do not place the unit on inammable parts or
material.
• The product is designed for suspended or oor
installation or installation on special stands
able to support its weight. It is recommended
to follow all applicable safety regulations.
• All hanging installation jobs are carried out
under the sole responsibility of the person
doing the actual work and must be done in full
compliance with all the applicable safety rules
and regulations. We do not attempt to provide
detailed guidelines for all the potential ways
in which these extremely exible systems can
be installed, but do want to remind you that
to ensure a safe installation, it is necessary to
adhere to the following:
- When hanging the speakers, use only means
of suspension (in accordance with the safety
regulation valid in the country of use) having
a carrying capacity rated and guaranteed by
the manufacturer.
- Never depend on only one means of

6ARK15SA-216A-416MP-426A ENIT
rottura di uno di essi, l’altro sarà in grado
di sostenere il sistema.
- Vericare sempre che la struttura cui i
diusori sono sospesi sia in grado di sop-
portarne il peso, anche in condizioni av-
verse. Considerare l’eetto di altri carichi
(ad esempio, il vento nelle installazioni
all’aperto).
• Evitare di orientare i microfoni nella stessa
direzione degli altoparlanti; potrebbero ge-
nerare fastidiosi inneschi (eetto Larsen).
• Evitare di toccare il cono degli altoparlanti
con qualsiasi oggetto o con le mani per non
arrecare danneggiamenti irreparabili.
• Prima di iniziare qualsiasi operazione di ma-
nutenzione o pulizia disconnettere l’unità
dalla rete di alimentazione.
• Per la pulizia del prodotto non usare solventi
tipo acetone o alcool per non danneggiare
la nitura esterna e le serigrae dei pannelli.
suspension for hanging speakers (for example
one chain); always use at least two of them
and make sure they are suciently strong. So,
if one fails the other will sustain the load.
- Always make sure that the truss structure
intended to support the speakers is sturdy
enough to hold their weight, even under
stressful, adverse conditions.
• Avoid pointing microphones in the direction
of the speakers, as this could result in annoy-
ing feedbacks.
• Avoid touching the cones of the loudspeak-
ers with any object or with your hands, as this
could cause irreparable damage.
• Before starting any maintenance work or clean-
ing the unit, cut o power from the main supply.
• When cleaning loudspeakers, please do not
use solvents such as acetone or alcohol, since
they may damage the of the unit outer nish
and the printings on the panels.

7
ARK15SA-216A-416MP-426A ENIT
- 1 - INTRODUZIONE
1.1 ARK15SA
DESCRIZIONE
Diusore sub woofer atti-
vo in classe D da 2x700W, 130dB SPL
Il diusore subwoofer amplicato ARK15SA è in
grado di pilotare no a 2 diusori a colonna ARK
416MP. Il peso è particolarmente ridotto grazie
all’impiego di un woofer a lunga escursione in neo-
dimio. Il logo DAD presente sulla griglia può essere
ruotato rapidamente per l’installazione sia in verti-
cale che in orizzontale.
CARATTERISTICHE
• Basse frequenze: 15‘’Nd woofer/3’’ v.c.
• Risposta in frequenza: 40-200 Hz (±3dB).
• Amplicatore in classe D 2 x 700 W.
• DSP con preset per diusore full range AR-
K416MP.
• Accessori per trasporto opzionali..
SPECIFICHE TECNICHE
DIFFUSORE
• Sistema: subwoofer attivo
COMPONENTI
• Basse frequenze: 15’’neodymium woofer / 4’’v.c.
CARATTERISTICHE
• SPL max: 130dB @1m (campo libero)
• Amplicatore installato LF/MF-HF: 700+700W
/4Ohm
SPECIFICHE ACUSTICHE
• SPL cont/peak: 124/130dB @1m (campo libero)
• Frequency response: 40-200Hz (±3dB)
• Dispersione HxV: ° omnidirezionale
ELETTRONICHE
• Amplicazione: digitale
• Potenza: 700 +700W /4Ohm
• Sensibilita di ingresso: +4 dBu (1,228Vrms) va-
riabile
• Protezioni: Limit. RMS, limit. veloce temp.
• Controlli utente: mic, line, bass boost
• DSP Installato: 28/56bit
• Tensione di lavoro: 220 V~240 V/50-60 Hz
- 1 - INTRODUCTION
1.1 ARK15SA
DESCRIPTION
Bass-reex active subwoofer, 2x700W D-class ampli-
er, 130dB SPL
The ARK15SA powered subwoofer loudspeaker can
drive up to 2 ARK 416MP column loudspeakers.The
weight is particularly reduced thanks to the use of
a neodymium woofer at a long excursion. The DAD
logo on the grille can be rotated quickly to perform
both vertically and horizontally.
FEATURES
• Low frequency: 15’’Nd woofer/3’’ v.c.
• Frequency response: 40-200 Hz (±3dB).
• 2 x 700 W Class-D Amplier
• DSP presets for ARK416MP full range speakers
• Optional transport accessories
TECHNICAL SPECIFICATIONS
LOUDSPEAKER
• System type: active subwoofer
COMPONENTS
• Low frequency: 15’’neodymium woofer / 4’’ v.c.
FEATURES
• SPL max: 130dB @1m (free eld)
• Built-in amp LF/MF-HF: 700+700W /4Ohm
ACOUSTICAL SPECIFICATIONS
• SPL cont/peak: 124/130dB @1m (free eld)
• Frequency response: 40-200Hz (±3dB)
• Coverage angle HxV: omnidirectional
ELECTRONICS
• Amplier: digital
• Power: 700 +700W /4Ohm
• Input sensitivity: 4 dBu (1,228Vrms) adjustable
• Protection: RMS limiter, fast limiter, temp.
• User controls: mic, line, bass boost
• Built-in DSP: 28/56bit
• Operating voltage/frequency: 220 V~240 V/50 Hz

8ARK15SA-216A-416MP-426A ENIT
CONNETTORI INGRESSI USCITE
• Segnale d’ingresso: XLR IN/OUT
• Segnale d’uscita: 2 x 4 poli
• Connessioni di alimentazione: powerCON IN/
OUT
COSTRUZIONE DEL CABINET
• Materiale cabinet: 15mm multistrato
• Sistema di sospensione: adattatore a vite M20
per stativo
CARATTERISTICHE FISICHE
• Dimensioni (LxAxP): 440x580x560mm
• Peso: 32kg
INPUT/OUTPUT CONNECTORS
• Input signal: XLR IN/OUT
• Output signal: 2 x 4 pole
• Power connection: powerCON IN/OUT
CABINET CONSTRUCTION
• Cabinet material: 15mm plywood
• Sospension system: M20 mounting pole
PHYSICAL
• Dimensions (WxHxD): 440x580x560 mm
• Weight: 32 kg
Fig.1 - Technical drawing
440 560
580

9
ARK15SA-216A-416MP-426A ENIT
1.2 ARK216A
DESCRIZIONE
Modulo a colonna attivo bi-amplicato in classe D,
2 vie 350W+50W, 124db SPL.
CARATTERISTICHE
• Basse frequenze: 2x6 ‘’ woofer in neodimio 1.5’’
v.c.
• Alte frequenze: 1‘’driver in neodimio 1.7’’ v.c.
• Risposta in frequenza: 80-18000 Hz (±3dB).
• Angolo di copertura HxV:90°x50°.
• Abbinabile ai subwoofer della serie BX.
• Accessori per trasporto e ssaggio opzionali.
SPECIFICHE TECNICHE
DIFFUSORE
• Sistema: Modulo a colonna attivo 2 vie
COMPONENTI
• Basse frequenze: 2x6’’ neodymium woofer / 1.5’’
v.c.
• Alte frequenze: 1’’ driver in neodimio / 1.7’’ v.c.
CARATTERISTICHE
• Ingresso: Line - Mic
• Built-in amp LF/HF: 350/50W
• SPL max: 124dB @1m (campo libero)
SPECIFICHE ACUSTICHE
• SPL cont/peak: 118/124dB @1m (campo libero)
• Frequency response: 80-18000Hz (±3dB)
• Dispersione HxV: 90x50°
• Frequenza di cross over: 1600Hz
• Frequenza di taglio consigliata: 120/150Hz
ELETTRONICHE
• Amplicazione: digitale + classe AB
• Sensibilita di ingresso: +4 dBu (1,228Vrms) va-
riabile
• Protezioni: Limit. RMS, limit. veloce temp.
• Controlli utente: mic, line, bass boost
• Processore: DSP
• Tensione di lavoro: 220 V~240 V/50-60 Hz
CONNETTORI INGRESSI USCITE
• Segnale d’ingresso: XLR IN/OUT
• Connessioni di alimentazione: powerCON IN/
OUT
1.2 ARK216A
DESCRIPTION
Active column loudspeaker, D-class bi-amp, 2-way
350W+50W, 124dB SPL
FEATURES
• Low frequency: 2x6’’Nd woofer/1.5’’ v.c.
• High frequency: 1’’Nd driver / 1.7’’ v.c.
• Frequency response: 80-18000 Hz (±3dB)
• Cover angle HxV: 90°x50°
• Can be combined with the BX series subwoofers
• Optional transport and xing accessories.
TECHNICAL SPECIFICATIONS
LOUDSPEAKER
• System type: 2-way active column module
COMPONENTS
• Low frequency: 2x6’’ neodymium woofer / 1.5’’
v.c.
• High frequency: 1’’neodymium driver / 1.7’’ v.c.
FEATURES
• Input: Line - Mic
• Built-in amp LF/HF: 350/50W
• SPL max: 124dB @1m (free eld)
ACOUSTICAL SPECIFICATIONS
• SPL cont/peak: 118/124dB @1m (free eld)
• Frequency response: 80-18000Hz (±3dB)
• Coverage angle HxV: 90x50°
• Cross over frequency: 1600Hz
• Suggest LPF range: 120/150Hz
ELECTRONICS
• Amplier: digital + AB class
• Input sensitivity: 4 dBu (1,228Vrms) adjustable
• Protection: RMS limiter, fast limiter, temp.
• User controls: mic, line, bass boost
• Processor: DSP
• Operating voltage/frequency: 220 V~240 V/50 Hz
INPUT/OUTPUT CONNECTORS
• Input signal: XLR IN/OUT
• Power connection: powerCON IN/OUT

10 ARK15SA-216A-416MP-426A ENIT
CABINET CONSTRUCTION
• Cabinet material: 12mm birchplywood
• Sospension system: 35 mm mounting pole
• Handles: 1 rear
PHYSICAL
• Dimensions (WxHxD): 180x540x278mm
• Weight: 10.5kg
COSTRUZIONE DEL CABINET
• Materiale cabinet: 12mm multistrato di betulla
• Sistema di sospensione: supporto per stativo 35
mm
• Maniglie: 1 posteriore
CARATTERISTICHE FISICHE
• Dimensioni (LxAxP): 180x540x278mm
• Peso: 10.5kg

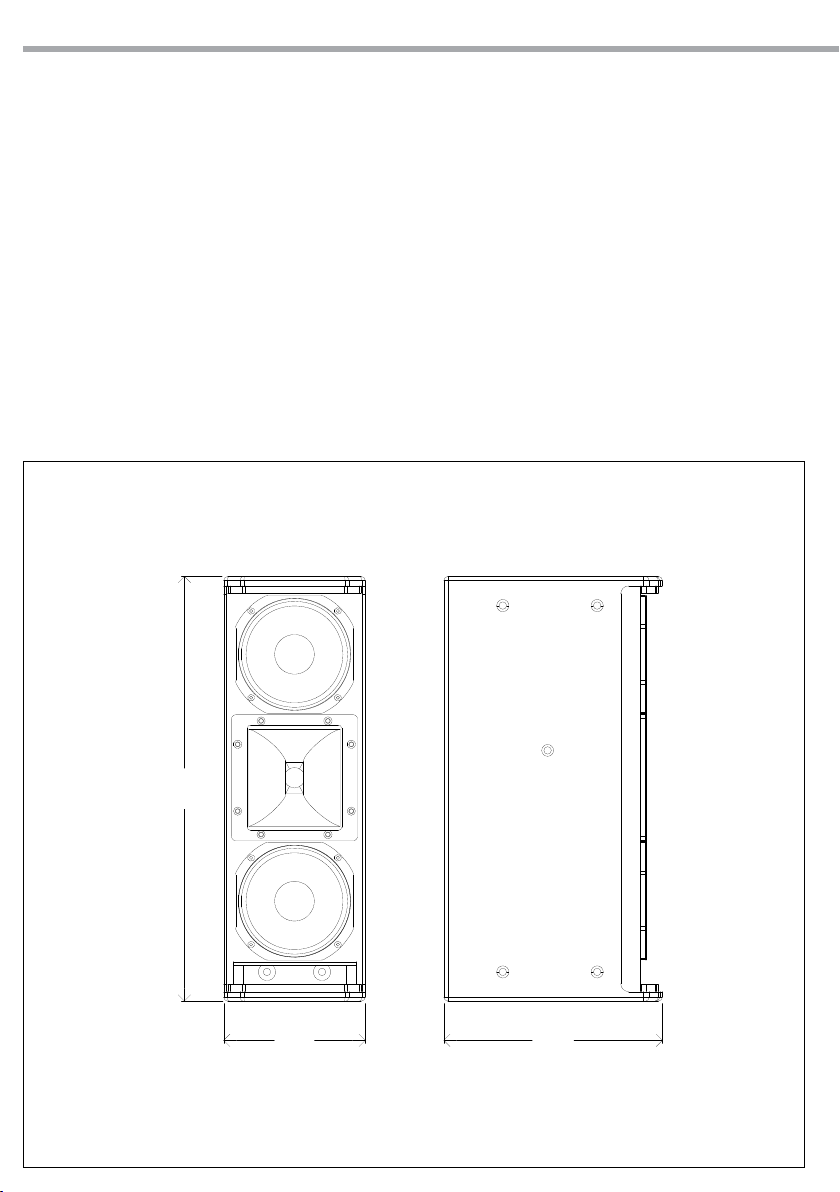

Fig.2 - Technical drawing
180
540
278

11
ARK15SA-216A-416MP-426A ENIT
1.3 ARK416MP
DESCRIZIONE
Modulo diusore a colonna passi-
vo 2,5 vie 450 W AES, 129 dB SPL.
ARK416MP è un diusore a 2.5 vie passivo a media
gittata per installazioni sse e mobili. Si compone
di un driver a compressione da 1”(bobina da 1,75”),
montato su una guida d’onda. La copertura nomina-
le (H x V) è di 90°x50°. La gamma di frequenza MF/
LF è coperta da 4 altoparlanti da 6”disposti in modo
simmetrico rispetto al driver HF. Il design a 2.5 vie con
il posizionamento dei woofer alle estremità del cabi-
net riduce la frequenza a partire dalla quale il diuso-
re incrementa il controllo della dispersione sul piano
verticale. Il risultato assicura la massima intelligibili-
tà del suono e del parlato in ambienti riverberanti.
L’ARK416MP è un diusore estremamente essibile,
puòessereutilizzatoinfullrangeocomesezioneMF/
HF(noadueunitasovrapposte)insistemiadelevata
pressione sonora. Il cabinet è costruito in multistra-
to di betulla da 12 mm con nitura nera in polyurea.
Il diusore ARK416MP può essere abbinato al
subwoofer ARK15SA. Il subwoofer dispone di un’u-
scita amplicata da 700 W. ARK416MP e ARK15SA
costituiscono un potente sistema portatile a colon-
na amplicato.
CARATTERISTICHE
• Basse frequenze: 4x6’’woofer neodimio 1.5’’ v.c.
• Alte frequenze: 1’’ driver in neodimio 1.7’’ v.c.
• Risposta in frequenza: 80-18000 Hz (±3dB)
• Angolo di copertura HxV:90°x50°
• In abbinamento al subwoofer ARK15SA
• Congurabile no a due unità sovrapposte
• Accessori per trasporto e ssaggio opzionali
SPECIFICHE TECNICHE
DIFFUSORE
• Sistema: Modulo a colonna passivo 2,5 vie
COMPONENTI
• Basse frequenze: 4x6’’ neodymium woofer / 1.5’’
v.c.
• Alte frequenze: 1’’ driver in neodimio / 1.7’’ v.c.
CARATTERISTICHE
• AES/program power: 450/900W
• SPL max: 129dB @1m (campo libero)
1.3 ARK416MP
DESCRIPTION
Passive 2.5-way 450 W AES column loudpseaker
module, 129 dB SPL.
ARK416MP is a 2.5 way passive medium throw
speaker for xed and mobile installations. It con-
sists of a 1” compression driver (1.75” v.c.), mounted
on a waveguide. The nominal coverage (H x V) is
90°x50°. The MF/LF frequency range is covered by 6”
4 units speakers placed symmetrically with respect
to the HF driver. The 2.5-way design with woofer
placement at the ends of the cabinet reduces the
frequency from which the speaker increases the
control of dispersion in the vertical plane. The re-
sult ensures maximum intelligibility of sound and
speech in reverberant environments.
The ARK416MP is an extremely exible speaker, it
can be used in full range or as an MF / HF section
(up to two overlapping units) in high sound pres-
sure systems The cabinet is made of 12 mm birch
plywood with a black polyurea nish.
The ARK416MP speaker can be combined with the
ARK15SA subwoofer.The subwoofer has a 700W am-
plied output. ARK416MP and ARK15SA constitute a
powerful portable system with amplied column.

FEATURES
• Low frequency: 4x6’’Nd woofer/1.5’’ v.c.
• High frequency: 1’’Nd driver / 1.7’’ v.c.
• Frequency response: 80-18000 Hz (±3dB)
• Cover angle HxV:90°x50°
• Combined with the ARK15SA subwoofer
• Congurable up two superimposed units
• Optional transport and xing accessories
TECHNICAL SPECIFICATIONS
LOUDSPEAKER
• System type: 2.5 way passive column module
COMPONENTS
• Low frequency: 4x6’’ neodymium woofer / 1.5’’
v.c.
• High frequency: 1’’neodymium driver / 1.7’’ v.c.
FEATURES
• AES/program power: 450/900W
• SPL max: 129dB @1m (free eld)

12 ARK15SA-216A-416MP-426A ENIT
Fig.3 - Technical drawing
180
813
253
SPECIFICHE ACUSTICHE
• Sensibilità: 98dB @1W/1m (campo libero)
• Impedenza: 8 Ohm
• SPL cont/peak: 123/129dB @1m (campo libero)
• Frequency response: 80-18000Hz (±3dB)
• Dispersione HxV: 90x50°
• Frequenza di cross over: 1600Hz passivo
• Frequenza di taglio consigliata: 120/150Hz
• Amplicatore raccomandato no a: 900W /8Ohm
CONNETTORI INGRESSI USCITE
• Segnale d’ingresso: Phoenix - NL4 IN/OUT
COSTRUZIONE DEL CABINET
• Materiale cabinet: 12mm multistrato di betulla
• Sistema di sospensione: adattatore 35 per stativo
- M20
CARATTERISTICHE FISICHE
• Dimensioni (LxAxP): 180x813x253mm
• Peso: 13.6kg
ACOUSTICAL SPECIFICATIONS
• Sensitivity: 98dB @1W/1m (free eld)
• Impedance: 8 Ohm
• SPL cont/peak: 123/129dB @1m (free eld)
• Frequency response: 80-18000Hz (±3dB)
• Coverage angle HxV: 90x50°
• Cross over frequency: 1600Hz passive
• Suggest LPF range: 120/150Hz
• Recommended amplier up to: 900W /8Ohm
INPUT/OUTPUT CONNECTORS
• Input signal: Phoenix - NL4 IN/OUT
CABINET CONSTRUCTION
• Cabinet material: 12mm birchplywood
• Sospension system: Under: 35 mm mounting
pole - Up: M20 screw
PHYSICAL
• Dimensions (WxHxD): 180x813x253mm
• Weight: 13.6kg

13
ARK15SA-216A-416MP-426A ENIT
1.4 ARK426A
DESCRIZIONE
Modulo a colonna attivo bi-amplica-
to in classe D, 2 vie 700W+350W, 131db SPL
Il diusore ARK426A rappresenta il top di gamma
nel segmento dei vertical array compatti. ARK426A
è un sistema a 2 vie amplicato a lunga gittata per
installazioni sse e mobili. Si compone di due driver
a compressione da 1 “(bobina da 1,75”), montati su
una guida d’onda. La copertura nominale comples-
siva(H x V) è di 110 ° x 25° (-17.5°/+7.5°). La gamma
di frequenza MF / LF è coperta da 4 altoparlanti da 6
“. L’ARK426A è un diusore estremamente essibile,
puo essere utilizzato in full range o come sezione
MF/HF (no a due unita sovrapposte) in sistemi di
elevata pressione sonora in abbinamento ai subwo-
fer della serie BX. Il cabinet è costruito in multistrato
di betulla da 12 mm con nitura nera in polyurea.
CARATTERISTICHE
• Basse frequenze: 4x6’’woofer neodimio 1.5’’ v.c.
• Alte frequenze: 2x1’’ driver in neodimio 1.7’’ v.c.
• Risposta in frequenza:80-18000 Hz (±3dB)
• Angolo di copertura HxV:110x25° (-17.5°/+7.5°)
• In abbinamento ai subwoofer della serie BX
• Congurabile no a due unità sovrapposte
• Accessori per trasporto e ssaggio opzionali
SPECIFICHE TECNICHE
DIFFUSORE
• Sistema: Modulo a colonna attivo 2 vie
COMPONENTI
• Basse frequenze: 4x6’’ neodymium woofer / 1.5’’
v.c.
• Alte frequenze: 2x1’’ driver in neodimio / 1.7’’ v.c.
CARATTERISTICHE
• Ingresso: Line - Mic
• Built-in amp LF/HF: 700/350W
• SPL max: 131dB @1m (campo libero)
SPECIFICHE ACUSTICHE
• SPL cont/peak: 125/131dB @1m (campo libero)
• Frequency response: 80-18000Hz (±3dB)
• Dispersione HxV: 110 ° x 25° (-17.5°/+7.5°)°
• Frequenza di cross over: 1500Hz
• Frequenza di taglio consigliata: 120/150Hz
1.4 ARK426A
DESCRIPTION
Active column loudspeaker, D-class bi-
amp, 2-way 700W+350W, 129dB SPL
The ARK426A speaker represents the top of the
range in the segment of compact vertical arrays.
ARK426A is a 2-way amplied long-range system
for xed and mobile installations. It consists of two
1 “compression drivers (1.75” v.c.), mounted on a
waveguide. The overall nominal coverage (H x V) is
110 ° x 25 ° (-17.5 ° / + 7.5 °). The MF / LF frequency
range is covered by 4 6 “speakers. The ARK426A is
an extremely exible speaker, it can be used in full
range or as an MF / HF section (up to two overlap-
ping units) in high sound pressure systems in com-
bination with the BX series subwofers The cabinet is
made of 12 mm birch plywood with a black polyurea
nish.
FEATURES
• Low frequency: 4x6’’Nd woofer/1.5’’ v.c.
• High frequency: 2x1’’Nd driver / 1.7’’ v.c.
• Frequency response:80-18000 Hz (±3dB)
• Cover angle HxV: 110x25° (-17.5°/+7.5°)
• Combined with the BX series subwoofers
• Congurable in two superimposed units
• Optional transport and xing accessories
TECHNICAL SPECIFICATIONS
LOUDSPEAKER
• System type: 2-way active column module
COMPONENTS
• Low frequency: 4x6’’ neodymium woofer / 1.5’’
v.c.
• High frequency: 2x1’’neodymium driver / 1.7’’v.c.
FEATURES
• Input: Line - Mic
• Built-in amp LF/HF: 700/350W
• SPL max: 131dB @1m (free eld)
ACOUSTICAL SPECIFICATIONS
• SPL cont/peak: 125/131dB @1m (free eld)
• Frequency response: 80-18000Hz (±3dB)
• Coverage angle HxV: 110 ° x 25° (-17.5°/+7.5°)°
• Cross over frequency: 1500Hz
• Suggest LPF range: 120/150Hz

14 ARK15SA-216A-416MP-426A ENIT
ELECTRONICS
• Amplier: digital
• Input sensitivity: 4 dBu (1,228Vrms) adjustable
• Protection: RMS limiter, fast limiter, temp.
• User controls: mic, line, bass boost
• Processor: DSP
• Operating voltage/frequency: 220 V~240 V/50
Hz
INPUT/OUTPUT CONNECTORS
• Input signal: XLR IN/OUT
• Power connection: powerCON IN/OUT
CABINET CONSTRUCTION
• Cabinet material: 12mm birchplywood
• Sospension system: Under: 35 mm mounting
pole - Up: M20 screw
• Handles: 1 rear
PHYSICAL
• Dimensions (WxHxD): 180x993x278mm
• Weight: 19kg
ELETTRONICHE
• Amplicazione: digitale
• Sensibilita di ingresso: +4 dBu (1,228Vrms) varia-
bile
• Protezioni: Limit. RMS, limit. veloce temp.
• Controlli utente: mic, line, bass boost
• Processore: DSP
• Tensione di lavoro: 220 V~240 V/50-60 Hz
CONNETTORI INGRESSI USCITE
• Segnale d’ingresso: XLR IN/OUT
• Connessioni di alimentazione: powerCON IN/
OUT
COSTRUZIONE DEL CABINET
• Materiale cabinet: 12mm multistrato di betulla
• Sistema di sospensione: adattatore 35 per stati-
vo - M20
• Maniglie: 1 posteriore
CARATTERISTICHE FISICHE
• Dimensioni (LxAxP): 180x993x278mm
• Peso: 19kg
Fig.4 - Technical drawing
180
993
278

15
ARK15SA-216A-416MP-426A ENIT
- 2 - INSTALLAZIONE
Attenzione! L’installazione deve avvenire sotto
la responsabilità dell’installatore, nel rispetto di
tutte le precauzioni e le norme di sicurezza appli-
cabili nel caso specico.
• Selezionare con cura l’area dove installare i
diusori.
• Assicurarsi che la struttura sia adeguata a sop-
portare il peso del diusore.
• Per il montaggio del diusore fare riferimento
alla gure riportate di seguito.
- 2 - INSTALLATION
Warning! All installation jobs are carried out
under the solo responsibility of the person the
actual work and must be done in full compliance
with all the applicable safety rules and regula-
tions.
• Take care when choosing the place for the
loudspeaker installation.
• Make sure that the structure is adequate to
with stand the weight of the loudspeaker.
• For the mounting refer to the gures below.

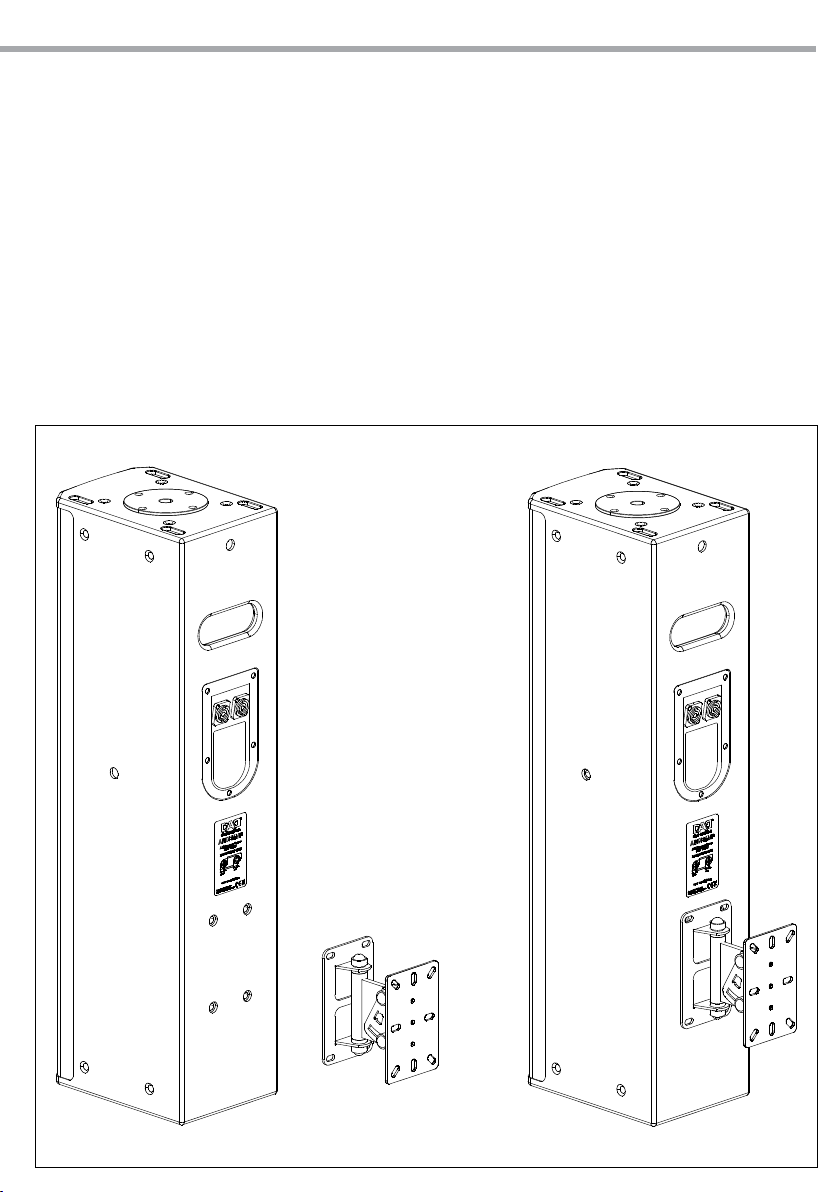

Fig.5 - Installation with optional bracket ARKWMS20
2.1 INSTALLAZIONE CON STAFFA OPZIONALE
ARKWMS20 (SOLO PER ARK416MP)
2.1 INSTALLATION WITH OPTIONAL BRACKET
ARKWMS20 (ONLY FOR ARK416MP)

16 ARK15SA-216A-416MP-426A ENIT
Step 2
Step 1
Step 3

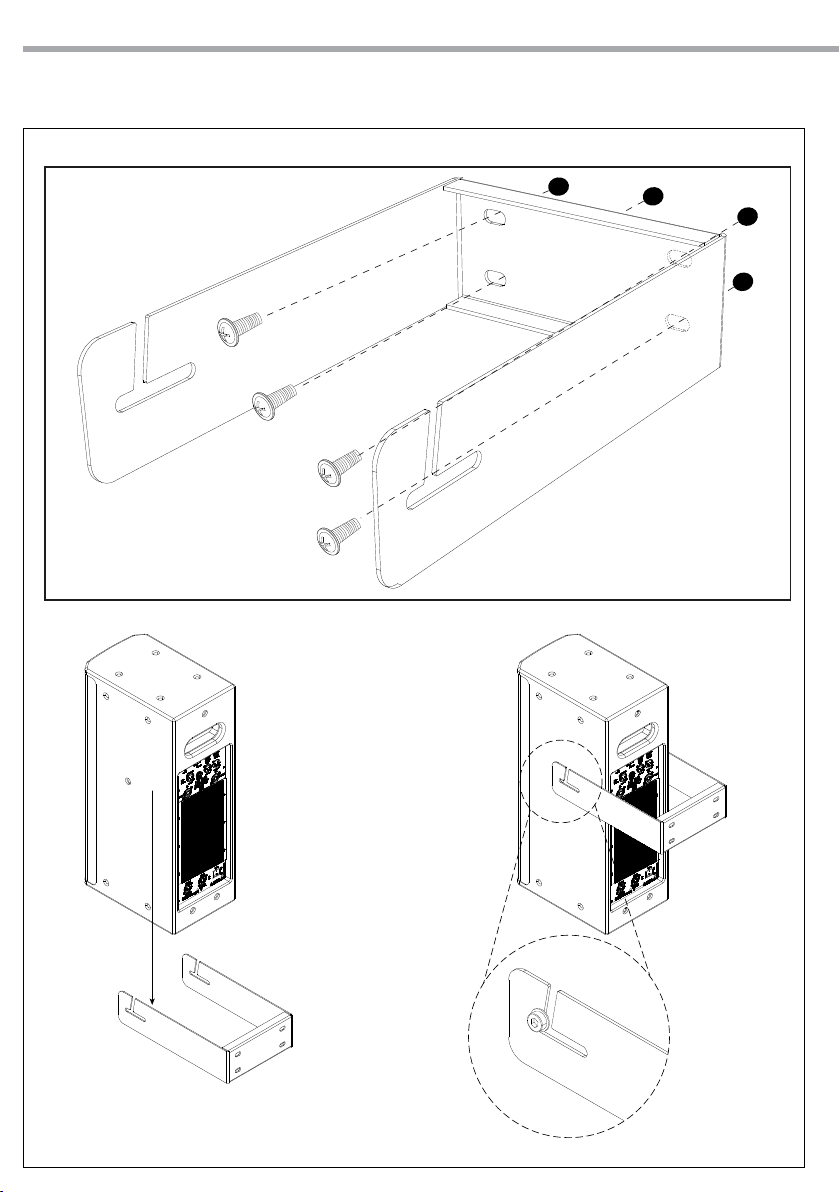

2.2 INSTALLAZIONE CON STAFFA OPZIONALE
ARKUB1 (ARK216A - ARK416MP - ARK426A)
2.2 INSTALLATION WITH OPTIONAL BRACKET
ARKUB1 (ARK216A - ARK416MP - ARK426A)
Fig.6 - Installation with optional bracket ARKUB1

17
ARK15SA-216A-416MP-426A ENIT
2200
2500
2180
2.3 COMBINAZIONI POSSIBILI 2.3 POSSIBLE COMBINATION
Fig.7 - Congurations
ARKBASIC1
ARK416MP
ARK416MP
ARK416MP
ARK416MP
ARK15SA ARK15SA
ARK15SA
ARKM20POLE
ARKM20POLE
ARKM20POLE
ARKM20POLE
ARKEXTENDED
ARK416MP
SM20
ARK15SA
ARKBASIC2

18 ARK15SA-216A-416MP-426A ENIT
1983
2109
1997
Fig.8 - Congurations
ARK216A ARK216A
SM20 SM20
ARK426A
BX12SA BX15SA BX12SA
BX12SA
ARKM20
POLE
ARKPRO1 ARKPRO2 ARKPRO3

19
ARK15SA-216A-416MP-426A ENIT
1867
1868
1997
2490
ARKPRO4
ARKPRO6
ARKPRO5
ARKPRO7
BX15SA BX15SA
BX15SA
BX18SA
BX18SA
SM2040
SM2040
ARKM20POLE
ARK426A
ARK426A
ARK426A
ARK426A
ARK426A
Fig.9 - Congurations
ARKM20POLE
ARKM20POLE

20 ARK15SA-216A-416MP-426A ENIT
- 3 - CONNESSIONI E CONTROLLI
3.1 PANNELLO POSTERIORE ARK15SA
- 3 - CONNECTIONS AND CONTROLS
3.1 ARK15SA REAR PANEL
ARK
15SA
OutMID HIGH OutMID HIGH
OUTMID HIGH 700 W - MIN. 4Ω
+2-2 LINK
Digitalamplifier with DSP
ARK15SA
+1-1 OUT
8
2
10
11
12
9
1
5
4
3
6
7
9
Assembled in PRC under Music & Lights quality system
Ω
15
Fig.10
