Daewoo XG-315 User manual

SAFETY PRECAUTIONS ..................................................................................... 2~3
ADJUSTMENTS ........................................................................................................ 4
EXPLODED VIEW AND PARTS LIST ......................................................... 5~6
WIRING DIAGRAM ................................................................................. 7
BLOCK DIAGRAM ............................................................................. 8
SCHEMATIC DIAGRAM ..................................................................................... 9~13
"
TUNER/TAPE/AMP/POWER .............................................................................. 9
"
MP3 CD ............................................................................................................. 10
"
FRONT .............................................................................................................. 11
PCB PATTERN LAYOUT ...................................................................................12~15
"
MAIN ................................................................................................................. 12
"
MP3 CD ............................................................................................................. 13
"
FRONT .............................................................................................................. 14
"
POWER ............................................................................................................. 15
ELECTRICAL PART LIST .......................................................................... Appendix
TableofContents
1
MINICOMPONENTSYSTEM
XG-315
Service Manual
S/N No. :
FEB. 2004
DAEWOO DAT CO., LTD.
Mini Component System
Model:
XG-315
9CD8302400
XG-315
APR. 2004

SafetyPrecautions
2
SafetyPrecautions
3
WARNING
: TO PREVENT FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE
THIS APPLIANCE TO RAIN OR MOISTURE.
CAUTION :
TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT
REMOVE COVER (OR BACK). NO USER SERVICEABLE PARTS
INSIDE.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
THIS SYMBOL IS INTENDED TO ALERT THE USER TO THE
PRESENCE OF UNINSULTED "DANGEROUS VOLTAGE"
WITHIN THE PRODUCT'S ENCLOSURE THAT MAY BE
SUFFICIENT MAGNITUDE TO CONSTITUTE A RISK OF
ELECTRIC SHOCK TO PERSONS.
THIS SYMBOL IS INTENDED TO ALERT THE USER TO THE
PRESENCE OF IMPORTANT OPERATING AND MAINTENANCE
(SERVICING) INSTRUCTIONS IN THE LITERATURE
ACCOMPANYING THE APPLIANCE.
CAUTION
TO PREVENT ELECTRIC SHOCK, DO NOT USE THIS POLARIZED AC
PLUG WITH AN EXTENSION CORD, RECEPTACLE OR OTHER OUTLET
UNLESS THE BLADES CAN BE FULLY INSERTED TO PREVENT BLADE
EXPOSURE.
LASER SAFETY
THIS UNIT EMPLOYS A LASER. ONLY QUALIFIED SERVICE PERSONNEL
SHOULD REMOVE THE COVER OR ATTEMPT TO SERVICE THIS DEVICE
DUE TO POSSIBLE EYE INJURY.
CAUTION:
USE OF ANY CONTROLS, ADJUSTMENTS, OR PROCEDURES
OTHER THAN THOSE SPECIFIED HEREIN MAY RESULT IN HAZARDOUS
RADIATION EXPOSURE.
CAUTION :
TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF
PLUG TO WIDE SLOT, FULLY INSERT.
ATTENTION :
POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE
LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPON-
DANTE DE LA PRISE ET POUSSER JUSQU'AU FOND.
Important Safety Instructions
- All the safety and operating instructions should be read before
the appliance is operated.
- The safety and operating instructions should be retained for
future reference.
- All warnings on the appliance and in the operating instructions
should be adhered to.
- All operating and use instructions should be followed.
1. Water and Moisture - The appliance should not be used near
water - for example, near a bathtub, washbowl, kitchen sink,
laundry tub, in a wet basement, or near a swimming pool,
and the like.
2. Carts and Stands - The appliance
should be used only with a cart or
stand that is recommended by th
manufacturer.
3. An appliance and cart combination
should be moved with care. Quick
stops, excessive force, and uneven
surfaces may cause the appliance
and cart combination to overturn.
4. Wall or Ceiling Mounting - The appli-
ance should be mounted to a wall or
ceiling only as recommended by the manufacturer.
5. Ventilation - The appliance should be situated so that its
location or position does not interfere with its proper
ventilation. For example, the appliance should not be situated
on a bed, sofa, rug, or similar surface that may block the
ventilation openings; or, placed in a built-in installation, such
as a bookcase or cabinet that may impede the flow of air
through the ventilation openings.
6. Heat - The appliance should be situated away from heat
sources such as radiators, heat registers, stoves, or other
appliances (including amplifiers) that produce heat.
7. Power Sources - The appliance should be connected to a
power supply only of the type described in the operating
instructions or as marked on the appliance.
8. Grounding or Polarization - The precautions that should be
taken so that the grounding or polarization means of an
appliance is not defeated.
9. Power - Cord Protection - Power-supply cords should be
routed so that they are not likely to be walked on or pinched
by items placed upon or against them, paying particular
attention to cords at plugs, convenience receptacles, and the
point where they exit from the appliance.
10.Protective Attachment Plug - If the appliance is equipped with
an attachment plug having overload protection. This is a
safety feature. See Instruction Manual for replacement or
resetting of protective device. If replacement of the plug is
required, be sure the service technician has used a
replacement plug specified by the manufacturer that has the
same overload protection as the original plug.
11.Cleaning - The appliance should be cleaned only as
recommended by the manufacturer.
12.Power Lines - An outdoor antenna should be located away
from power lines.
CAUTION
RISK OF ELECTRIC SHOCKS
DO NOT OPEN
PORTABLE CART
Figure 2
13.Outdoor Antenna Grounding - If an outside antenna is
connected to the receiver be sure the antenna system is
grounded so as to provide some protection against voltage
surges and built-up static charges. Article 810 of the National
Electrical Code, ANSI/NFPA 70, provides information with
regard to proper grounding of the mast and supporting
structure, grounding of the lead-in wire to an antenna-dis
charge unit, size of grounding conductors,location of antenna-
discharge unit, connection to grounding electrodes and
requirements for the grounding electrode. See Figure 1.
14.Non-use Periods - The power cord of the appliance should be
unplugged from the outlet when left unused for a long period
of time.
15.Object and Liquid Entry - Care should be taken so that objects
do not fall and liquids are not spilled into the enclosure through
openings.
16.Damage Requiring Service - The appliance should be
serviced by qualified service personnel when:
a) The power-supply cord or the plug has been damaged; or
b) Objects have fallen, or liquid has been spilled into the
appliance; or
c) The appliance has been exposed to rain; or
d) The appliance does not appear to operate normally or
exhibits a marked change in performance; or
e) The appliance has been dropped, or the enclosure
damaged.
17.Servicing - The user should not attempt to service the
appliance beyond that described in the operating instructions.
All other servicing should be referred to qualified service
personnel.
ANTENNA DISCHARGE UNIT
(NEC SECTION 810-20)
ANTENNA LEAD
IN WIRE
POWER SERVICE GROUNDING
ELECTRODE SYSTEM
(NEC ART 250 PART H)
GROUND CLAMP
ELECTRIC
SERVICE
EQUIPMENT
GROUNDING CONDUCTORS
(NEC SECTION 810-21)
GROUND CLAMPS
EXAMPLE OF ANTENNA
GROUNDING
NEC - NATIONAL ELECTRICAL CODE

Adjustments
4
1. TAPE SECTION
Test Tape be used
HEAD ADJUSTMENT (AZIMUTH)
1. 10KHz test tape(example: MTT-114N) must be used for this adjustment.
2. Connect to VTVM or oscilloscope to the headphone jack or speaker terminal.
3. Press the play button.
4. Adjust the azimuth by using a screw driver to maintain the max. L&R output voltage.
5. Adjust tape A(1), tape B(2) respectively, Please secure the azimuth position by using locking paint.
RECORDING BIAS OSCILLATOR FREQUENCY ADJUSTMENT
1. Connect the frequency counter to TP603, GND.
2. Press the REC button.
3. Adjust L600 to obtain 80 KHz
±
500Hz
Tape Contents Use
MTT-111N 3 KHz Tape Speed Adjustment
MTT-114N 10 KHz Head Azimuth Adjustment
MTT-5511 Blank Record Frequency Property
VTVM
Scope
R-CH
L-CH
47 kohm
47 kohm
Input Level
Measurement
Point
Input Point
Output Level
Measurement
Point
TAPE ALIGNMENT CHART
Step Item Reference Value Test Tape Adjust Point Test Point Note FIG.
1Tape Speed
Adjustment
Normal
3,015~3,025Hz MTT-111N RV600 Line Out L/R
Channel
Line Out L/R
Channel
Confirm Wow & Flut-
ter is within 0.35% FIG.1
3,000~3,010Hz MTT-111N RV600 Line Out L/R
Channel
Confirm Tape Speed
of end position after
adjustment at tape
start position
FIG.1
High 5,820~6,180Hz MTT-111N - - - - - -
Confirm High speed
after normal speed
adjustment FIG.1
2Azimuth Adjustment Maximum Level
Phase:Within90∞MTT-114N Head Screw Line Out L/R
Channel FIG.2,3,4
3
Recording Bias Oscilla-
tor Frequency Adjust-
ment 80 KHz
±0.5 MTT-5511 L600 TP603,GND Adjust with frequency
counter connected. FIG.1
FIG. 1 : Tape Speed & Record Bias Oscillator
Frequency Adjust Circuit
Test Tape MTT-111N(3kHz)
MTT-5511(Blank) Frequency Counter
Output Level
Measurement Point
Set
FIG. 2 : Tape Azimuth Adjust Location
(Record/Playback Head)
FIG. 3 : Tape Azimuth Adjust Head Screw & Waveform FIG. 4 : Tape Azimuth Adjust Circuit & Waveform
Forward
Side
Reverse
Side
Adjust with Frequency
Counter Connected
L-CH
Peak
R-CH
Peak
Screw
Angle
Output Level
within
1 dB
within
1 dB
L-CH
Peak
R-CH
Peak Screw Angle
VH
Oscilloscope
L-CH
Output Level
Measurement Point
Set
Test Tape
MTT-114N
(10kHz)
Screen Pattern
In Phase 45 90 135 180
Good Wrong

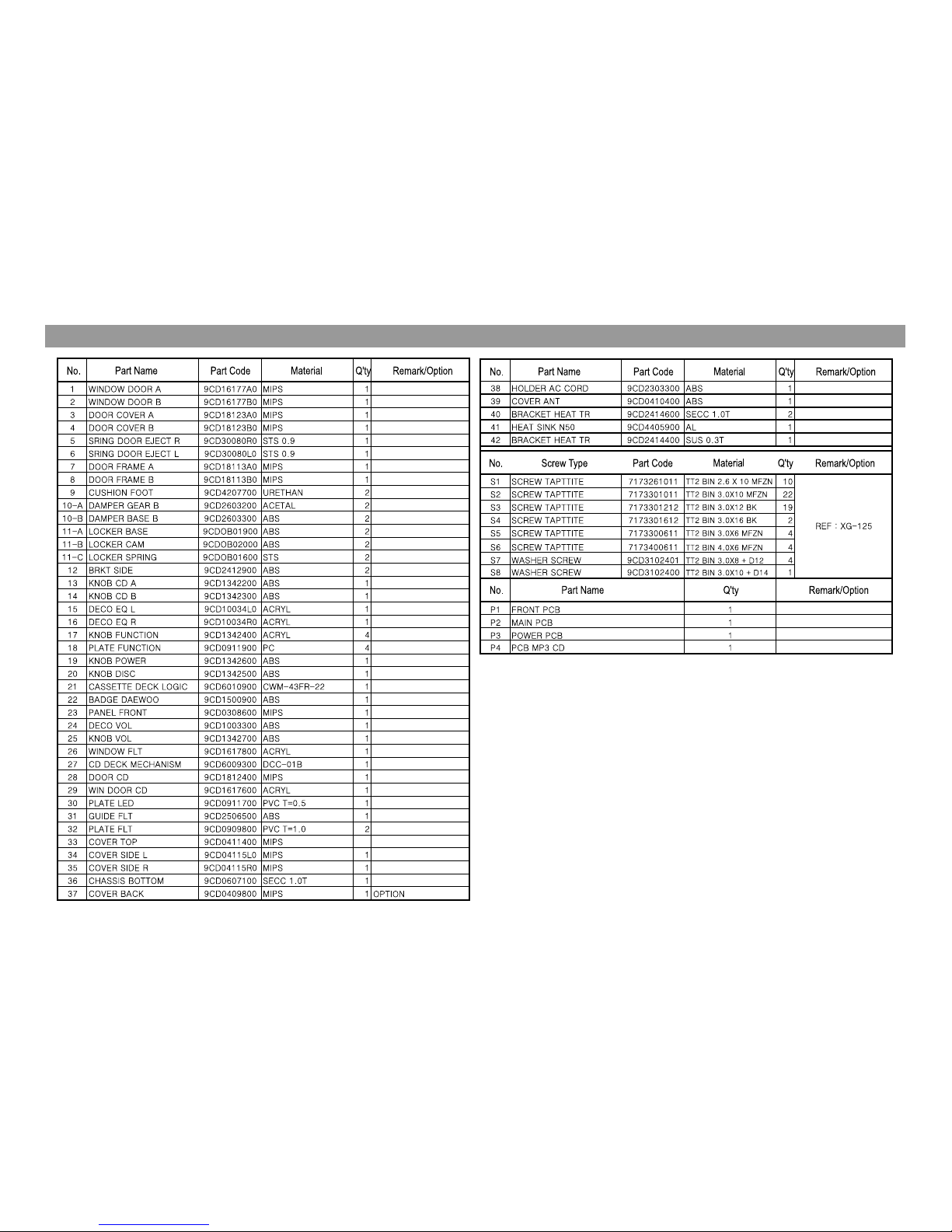

ExplodedViewandMechanicalPartsList
5

ExplodedViewandMechanicalPartsList
6

WiringDiagram
7

BlockDiagram
8

SchematicDiagram
"TUNER / TAPE / AMP / POWER
9

MP3 CD
10
SchematicDiagram

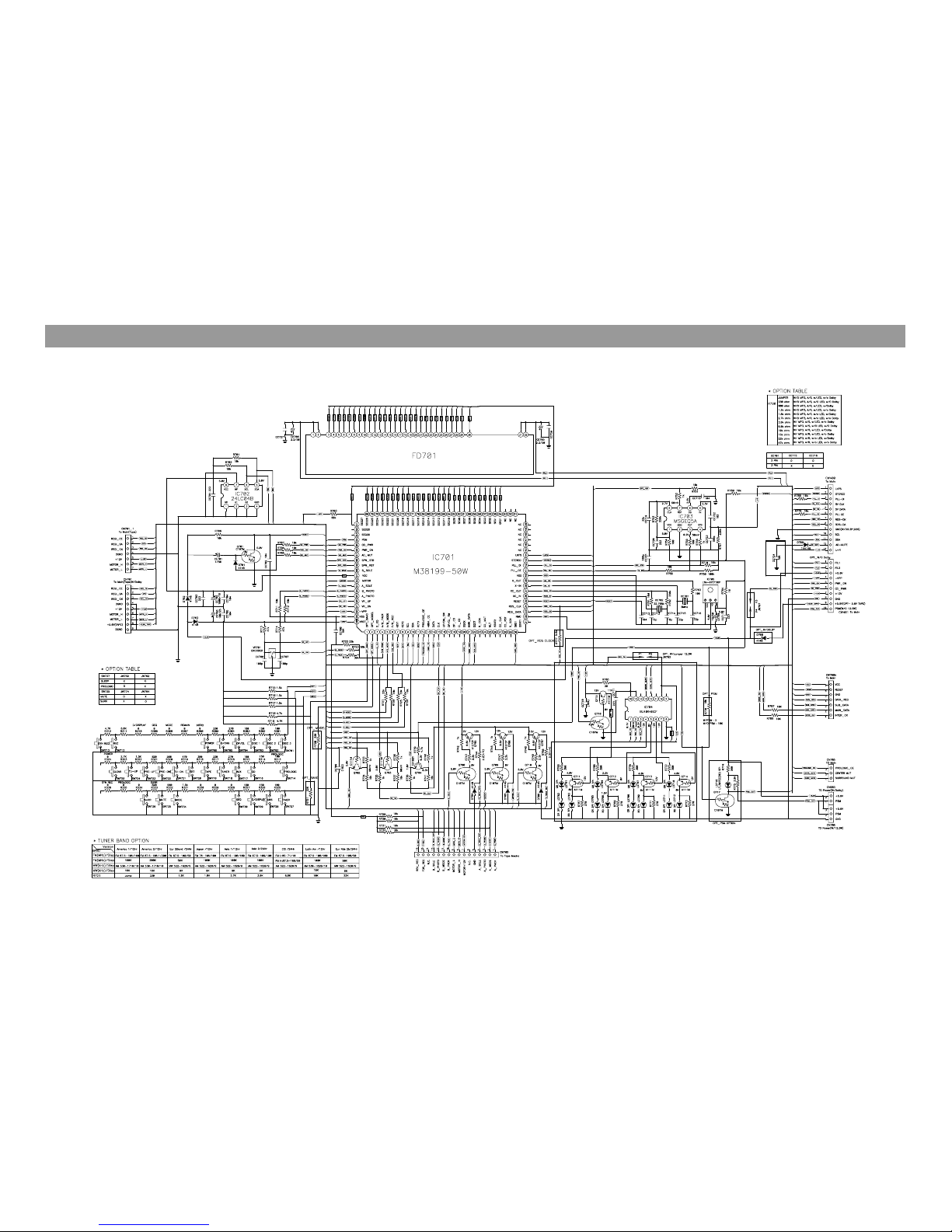

SchematicDiagram
"FRONT
11

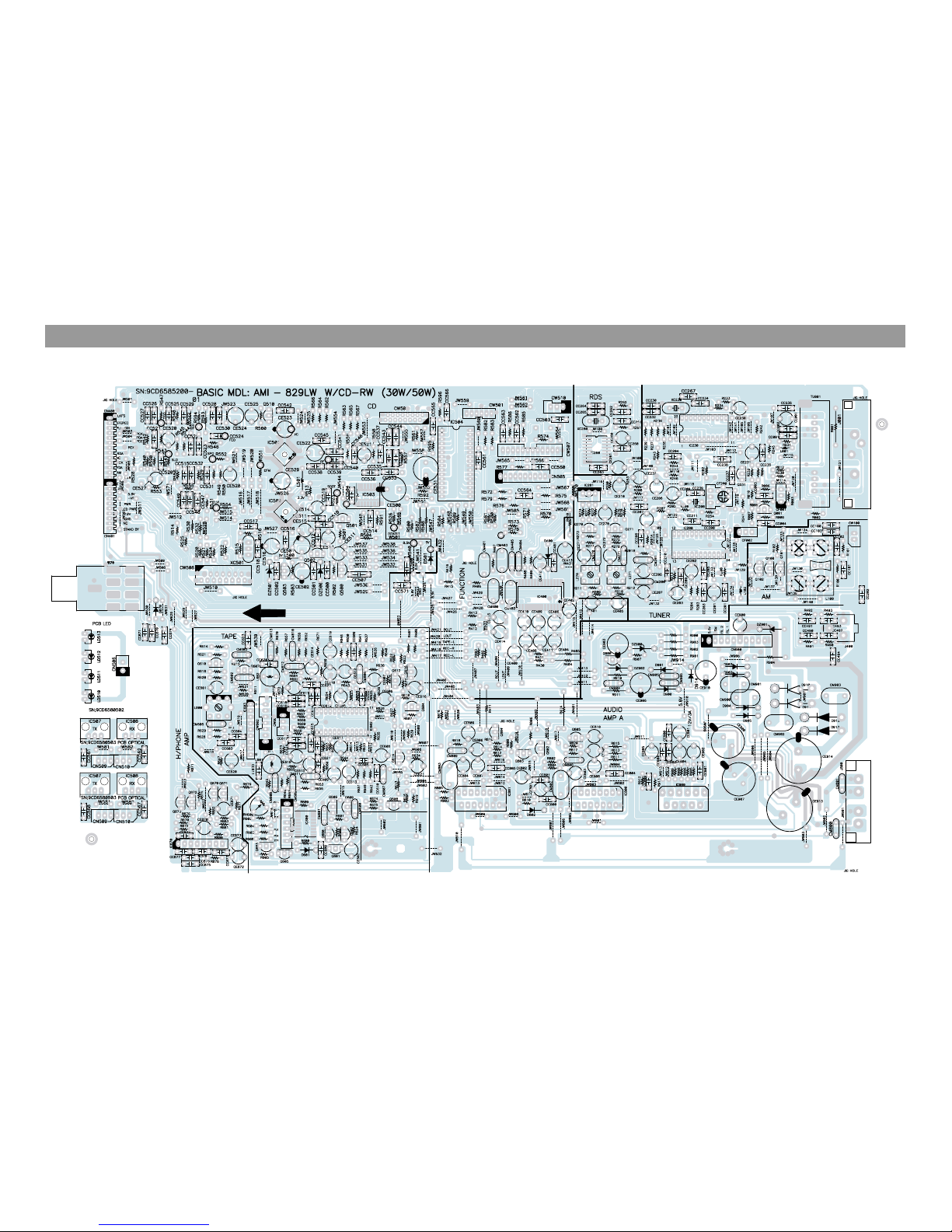

P.C.BPatternLayout
"Main
12

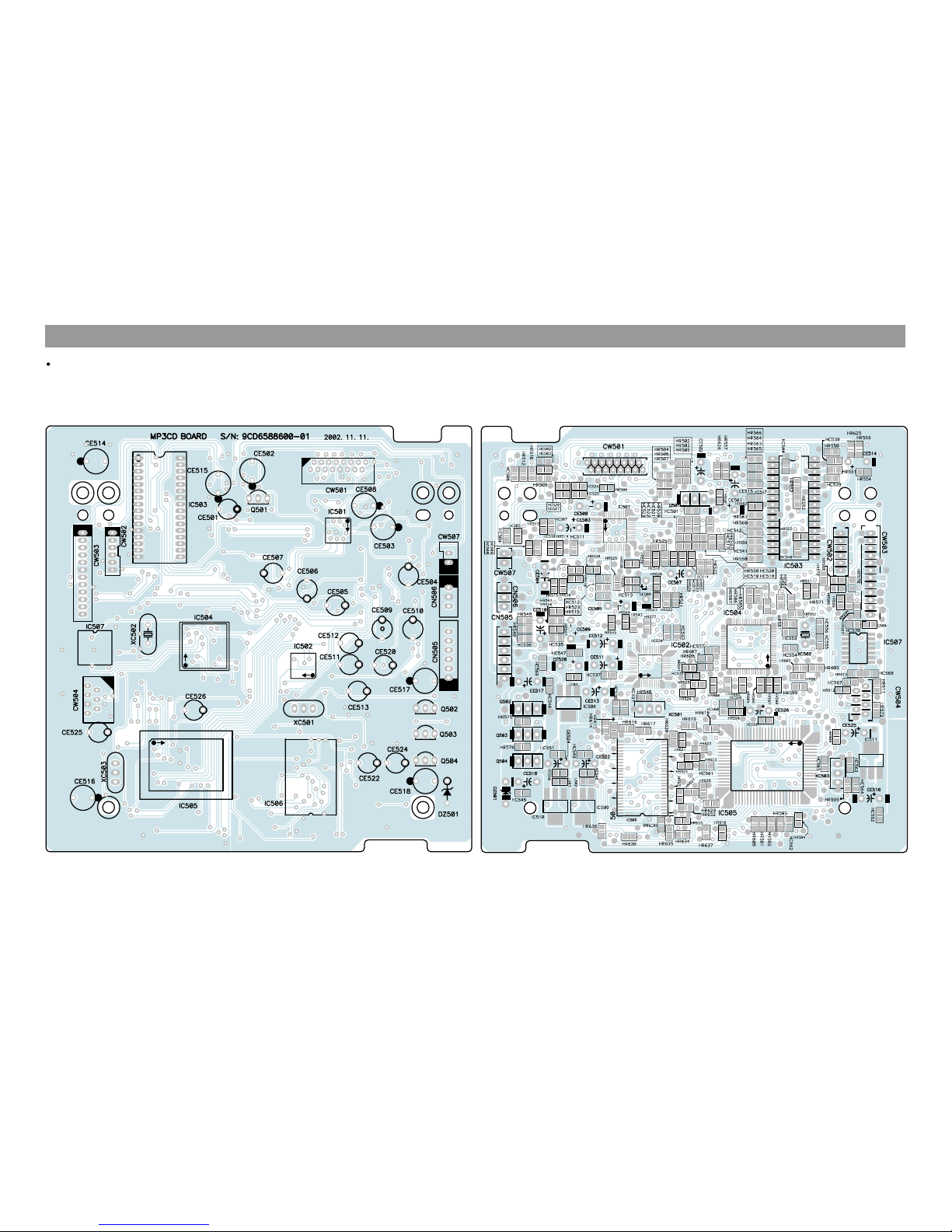

P.C.BPatternLayout
13
<TOP VIEW> <BOTTOM VIEW>
MP3 CD

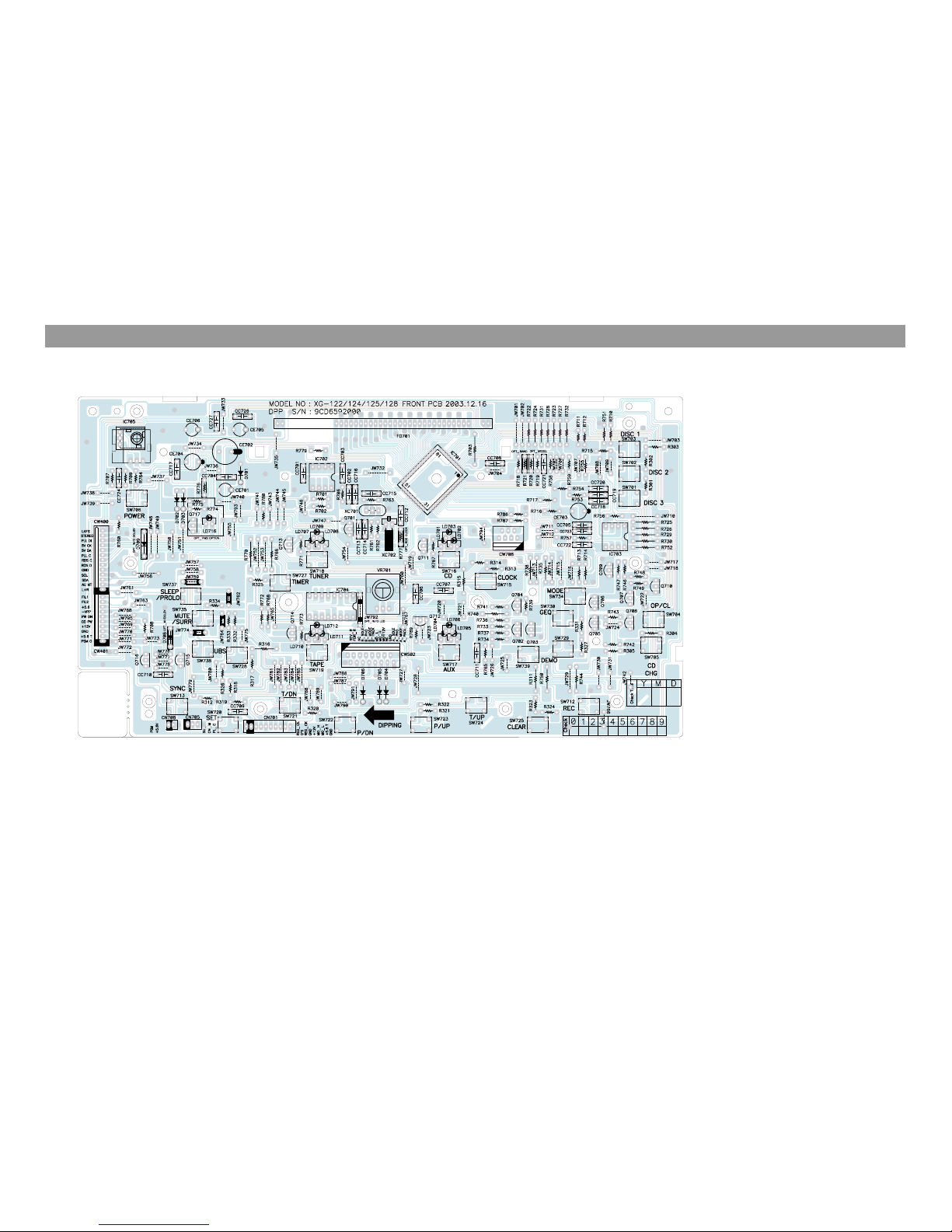

P.C.BPatternLayout
"FRONT
14

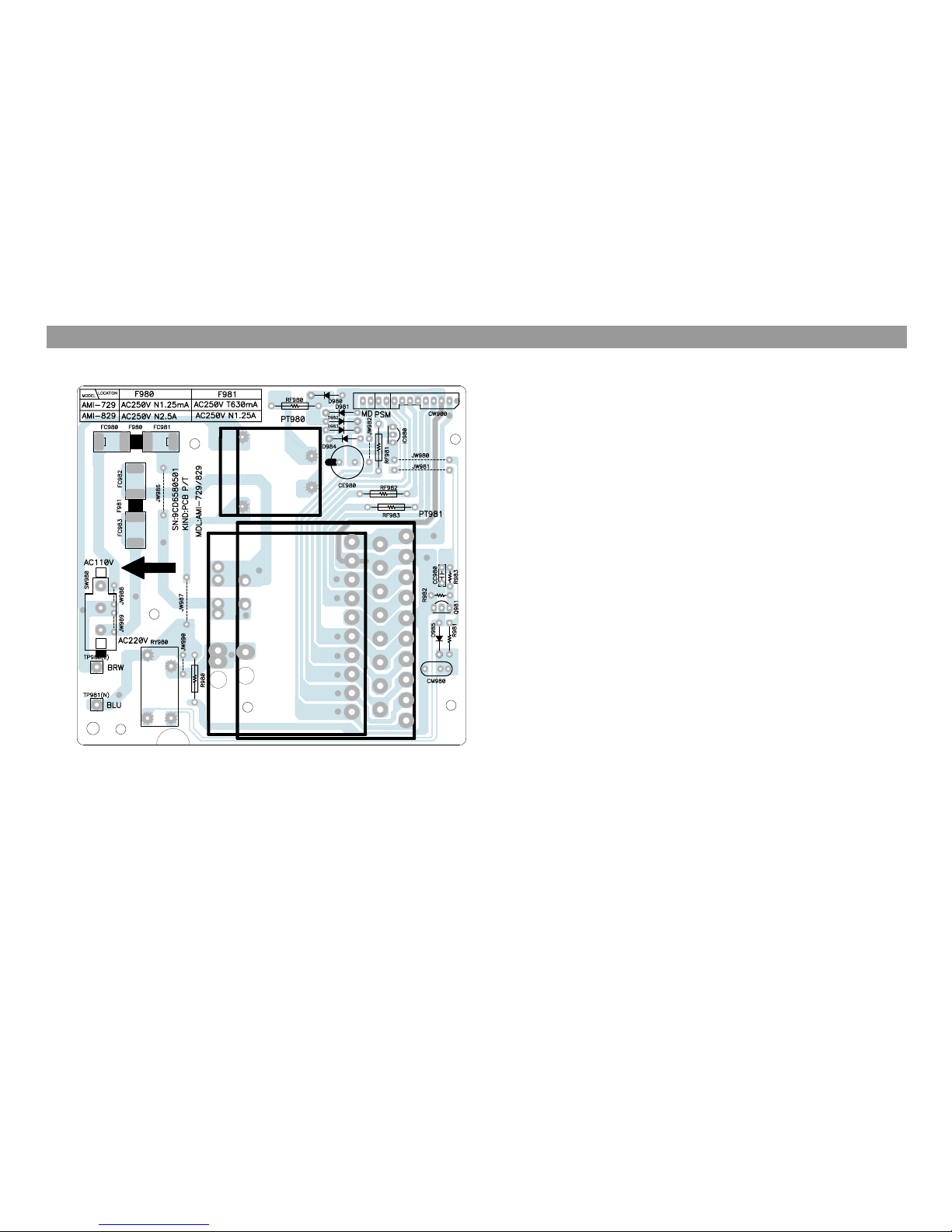

P.C.BPatternLayout
"POWER
15

Loc. Part Code Part Name Description Remark/Option
B1000 9CD6585200-06 PCB MAIN 330X197X1.6T
CC001 CCZF1E103Z C CERA HIKF 25V 0.01MF Z (AXIAL)
CC002 CCZF1E103Z C CERA HIKF 25V 0.01MF Z (AXIAL)
CC003 CCZF1E103Z C CERA HIKF 25V 0.01MF Z (AXIAL)
CC004 CCZF1E103Z C CERA HIKF 25V 0.01MF Z (AXIAL)
CC100 CCZF1E103Z C CERA HIKF 25V 0.01MF Z (AXIAL)
CC101 CCZF1H104Z C CERA HIKF 50V 0.1MF Z (AXIAL)
CC102 CZCH1H150J C CERA CH 50V 15PF J (AXIAL)
CC103 CZSL1H470J C CERA SL 50V 47PF J (AXIAL)
CC200 CCZF1E103Z C CERA HIKF 25V 0.01MF Z (AXIAL)
CC201 CCZF1H473Z C CERA HIKF 50V 0.047MF Z (AXIAL)
CC202 CCZF1H104Z C CERA HIKF 50V 0.1MF Z (AXIAL)
CC203 CCZF1H473Z C CERA HIKF 50V 0.047MF Z (AXIAL)
CC204 CCZF1E103Z C CERA HIKF 25V 0.01MF Z (AXIAL)
CC205 CCZF1E223Z C CERA HIKF 25V 0.022MF Z (AXIAL)
CCZB1H471K C CERA HIKB 50V 470PF K (AXIAL) CE only
CCZB1H821K C CERA HIKB 50V 820PF K (AXIAL) Asia/USA/Korea only
CC207 CCZF1E103Z C CERA HIKF 25V 0.01MF Z (AXIAL)
CC209 CCZF1E103Z C CERA HIKF 25V 0.01MF Z (AXIAL)
CC210 CCZF1E103Z C CERA HIKF 25V 0.01MF Z (AXIAL)
CC211 CCZF1E103Z C CERA HIKF 25V 0.01MF Z (AXIAL)
CC230 CZSL1H390J C CERA SL 50V 39PF J (AXIAL)
CC232 CZSL1H330J C CERA SL 50V 33PF J (AXIAL)
CC234 CCZF1E103Z C CERA HIKF 25V 0.01MF Z (AXIAL)
CC235 CCZF1E103Z C CERA HIKF 25V 0.01MF Z (AXIAL)
CC236 CCZF1E103Z C CERA HIKF 25V 0.01MF Z (AXIAL)
CC237 CCZF1E103Z C CERA HIKF 25V 0.01MF Z (AXIAL)
CC238 CCZF1E103Z C CERA HIKF 25V 0.01MF Z (AXIAL)
CC239 CZSL1H390J C CERA SL 50V 39PF J (AXIAL)
CC260 CCZB1H331K C CERA HIKB 50V 330PF K (AXIAL) RDS Only
CC261 CCZB1H331K C CERA HIKB 50V 330PF K (AXIAL) RDS only
CC262 CCZB1H331K C CERA HIKB 50V 330PF K (AXIAL) RDS only
CC263 CCZF1E103Z C CERA HIKF 25V 0.01MF Z (AXIAL) RDS only
CC264 CZSL1H820J C CERA SL 50V 82PF J (AXIAL) RDS only
CC265 CZSL1H470J C CERA SL 50V 47PF J (AXIAL) RDS only
CC267 CCZF1E103Z C CERA HIKF 25V 0.01MF Z (AXIAL)
CC401 CCZF1E103Z C CERA HIKF 25V 0.01MF Z (AXIAL)
CC490 CCZB1H101K C CERA HIKB 50V 100PF K (AXIAL)
CC491 CCZB1H101K C CERA HIKB 50V 100PF K (AXIAL)
CC492 CCZB1H101K C CERA HIKB 50V 100PF K (AXIAL)
CC493 CCZB1H101K C CERA HIKB 50V 100PF K (AXIAL)
CC494 CCZF1E103Z C CERA HIKF 25V 0.01MF Z (AXIAL)
CC600 CCZF1E103Z C CERA HIKF 25V 0.01MF Z (AXIAL)
CC603 CZSL1H470J C CERA SL 50V 47PF J (AXIAL)
CC604 CZSL1H470J C CERA SL 50V 47PF J (AXIAL)
CC605 CCZB1H221K C CERA HIKB 50V 220PF K (AXIAL)
CC606 CCZB1H221K C CERA HIKB 50V 220PF K (AXIAL)
CC609 CCZB1H101K C CERA HIKB 50V 100PF K (AXIAL)
CC610 CCZB1H101K C CERA HIKB 50V 100PF K (AXIAL)
CC611 CCZB1H101K C CERA HIKB 50V 100PF K (AXIAL)
CC612 CCZB1H221K C CERA HIKB 50V 220PF K (AXIAL)
CC613 CCZB1H221K C CERA HIKB 50V 220PF K (AXIAL)
CC614 CCZB1H221K C CERA HIKB 50V 220PF K (AXIAL)
CC615 CCZB1H221K C CERA HIKB 50V 220PF K (AXIAL)
CC616 CCZB1H821K C CERA HIKB 50V 820PF K (AXIAL)
CC617 CCZB1H821K C CERA HIKB 50V 820PF K (AXIAL)
PCB MAIN Ass'y [9CDC057256]
CC206
Page 1

Loc. Part Code Part Name Description Remark/Option
CC618 CCZB1H821K C CERA HIKB 50V 820PF K (AXIAL)
CC619 CCZB1H821K C CERA HIKB 50V 820PF K (AXIAL)
CC620 CCZB1H101K C CERA HIKB 50V 100PF K (AXIAL)
CC621 CCZB1H331K C CERA HIKB 50V 330PF K (AXIAL)
CC622 CCZB1H331K C CERA HIKB 50V 330PF K (AXIAL)
CC623 CCZF1H104Z C CERA HIKF 50V 0.1MF Z (AXIAL)
CC800 CCZF1E103Z C CERA HIKF 25V 0.01MF Z (AXIAL)
CC801 CCZF1E103Z C CERA HIKF 25V 0.01MF Z (AXIAL)
CC804 CCZB1H331K C CERA HIKB 50V 330PF K (AXIAL)
CC805 CCZB1H331K C CERA HIKB 50V 330PF K (AXIAL)
CC870 CCZF1H473Z C CERA HIKF 50V 0.047MF Z (AXIAL)
CC871 CCZF1H473Z C CERA HIKF 50V 0.047MF Z (AXIAL)
CC872 CCZB1H221K C CERA HIKB 50V 220PF K (AXIAL)
CC873 CCZB1H221K C CERA HIKB 50V 220PF K (AXIAL)
CC874 CCZF1H104Z C CERA HIKF 50V 0.1MF Z (AXIAL)
CC875 CCZF1H104Z C CERA HIKF 50V 0.1MF Z (AXIAL)
CC876 CCZF1H104Z C CERA HIKF 50V 0.1MF Z (AXIAL)
CC877 CCZB1H331K C CERA HIKB 50V 330PF K (AXIAL)
CC878 CCZB1H331K C CERA HIKB 50V 330PF K (AXIAL)
CC900 CCZF1E103Z C CERA HIKF 25V 0.01MF Z (AXIAL)
CC901 CCZF1E103Z C CERA HIKF 25V 0.01MF Z (AXIAL)
CC902 CCZF1E103Z C CERA HIKF 25V 0.01MF Z (AXIAL)
CC904 CCZF1E103Z C CERA HIKF 25V 0.01MF Z (AXIAL)
CC906 CCZF1E103Z C CERA HIKF 25V 0.01MF Z (AXIAL)
CE001 CEXF1E470V C ELECTRO 25V RSS 47MF (5X11) TP
CE201 CEXF1H479V C ELECTRO 50V RSS 4.7MF (5X11)
CE202 CEXF1H100V C ELECTRO 50V RSS 10MF (5X11) TP
CE203 CEXF1H100V C ELECTRO 50V RSS 10MF (5X11) TP
CE205 CEXF1H109V C ELECTRO 50V RSS 1MF (5X11) TP
CE206 CEXF1H478V C ELECTRO 50V RSS 0.47MF (5X11) TP
CE207 CEXF1H229V C ELECTRO 50V RSS 2.2MF (5X11) TP
CE208 CEXF1H229V C ELECTRO 50V RSS 2.2MF (5X11) TP
CE209 CEXF1H109V C ELECTRO 50V RSS 1MF (5X11) TP
CE210 CEXF1E470V C ELECTRO 25V RSS 47MF (5X11) TP
CE230 CEXF1H229V C ELECTRO 50V RSS 2.2MF (5X11) TP
CE231 CEXF1E470V C ELECTRO 25V RSS 47MF (5X11) TP
CE232 CEXF1H229V C ELECTRO 50V RSS 2.2MF (5X11) TP
CE260 CEXF1H229V C ELECTRO 50V RSS 2.2MF (5X11) TP RDS only
CE261 CEXF1E470V C ELECTRO 25V RSS 47MF (5X11) TP RDS only
CE270 CEXF1E470V C ELECTRO 25V RSS 47MF (5X11) TP
CE271 CEXF1H229V C ELECTRO 50V RSS 2.2MF (5X11) TP
CE272 CEXF1H229V C ELECTRO 50V RSS 2.2MF (5X11) TP
CE400 CEXF1H229V C ELECTRO 50V RSS 2.2MF (5X11) TP
CE401 CEXF1H229V C ELECTRO 50V RSS 2.2MF (5X11) TP
CE402 CEXF1H229V C ELECTRO 50V RSS 2.2MF (5X11) TP
CE404 CEXF1H229V C ELECTRO 50V RSS 2.2MF (5X11) TP
CE405 CEXF1H229V C ELECTRO 50V RSS 2.2MF (5X11) TP
CE406 CEXF1H229V C ELECTRO 50V RSS 2.2MF (5X11) TP
CE408 CEXF1H229V C ELECTRO 50V RSS 2.2MF (5X11) TP
CE409 CEXF1H229V C ELECTRO 50V RSS 2.2MF (5X11) TP
CE410 CEXF1H229V C ELECTRO 50V RSS 2.2MF (5X11) TP
CE411 CEXF1H229V C ELECTRO 50V RSS 2.2MF (5X11) TP
CE412 CEXF1E100V C ELECTRO 25V RSS 10MF (5X11) TP
CE413 CEXF1E101V C ELECTRO 25V RSS 100MF (6.3X11) TP
CE414 CEXF1H229V C ELECTRO 50V RSS 2.2MF (5X11) TP
CE415 CEXF1H229V C ELECTRO 50V RSS 2.2MF (5X11) TP
CE601 CEXF1E470V C ELECTRO 25V RSS 47MF (5X11) TP
Page 2

Loc. Part Code Part Name Description Remark/Option
CE602 CEXF1H479V C ELECTRO 50V RSS 4.7MF (5X11)
CE605 CEXF1E470V C ELECTRO 25V RSS 47MF (5X11) TP
CE606 CEXF1E470V C ELECTRO 25V RSS 47MF (5X11) TP
CE607 CEXF1H229V C ELECTRO 50V RSS 2.2MF (5X11) TP
CE608 CEXF1H229V C ELECTRO 50V RSS 2.2MF (5X11) TP
CE609 CEXF1H100V C ELECTRO 50V RSS 10MF (5X11) TP
CE610 CEXF1H229V C ELECTRO 50V RSS 2.2MF (5X11) TP
CE611 CEXF1H229V C ELECTRO 50V RSS 2.2MF (5X11) TP
CE612 CEXF1E470V C ELECTRO 25V RSS 47MF (5X11) TP
CE613 CEXF1E470V C ELECTRO 25V RSS 47MF (5X11) TP
CE614 CEXF1H100V C ELECTRO 50V RSS 10MF (5X11) TP
CE615 CEXF1H100V C ELECTRO 50V RSS 10MF (5X11) TP
CE616 CEXF1E339V C ELECTRO 25V RSS 3.3MF
CE617 CEXF1E470V C ELECTRO 25V RSS 47MF (5X11) TP
CE618 CEXF1E470V C ELECTRO 25V RSS 47MF (5X11) TP
CE619 CEXF1H100V C ELECTRO 50V RSS 10MF (5X11) TP
CE620 CEXF1E470V C ELECTRO 25V RSS 47MF (5X11) TP
CE621 CEXF1E470V C ELECTRO 25V RSS 47MF (5X11) TP
CE801 CEXF1H100V C ELECTRO 50V RSS 10MF (5X11) TP
CE802 CEXF1H109V C ELECTRO 50V RSS 1MF (5X11) TP
CE803 CEXF1H220V C ELECTRO 50V RSS 22MF (5X11) TP
CE804 CEXF1H220V C ELECTRO 50V RSS 22MF (5X11) TP
CE805 CEXF1H470V C ELECTRO 50V RSS 47MF (6.3X11) TP
CE806 CEXF1H470V C ELECTRO 50V RSS 47MF (6.3X11) TP
CE807 CEXF1H229V C ELECTRO 50V RSS 2.2MF (5X11) TP
CE808 CEXF1H229V C ELECTRO 50V RSS 2.2MF (5X11) TP
CE809 CEXF1H109V C ELECTRO 50V RSS 1MF (5X11) TP
CE810 CEXF1H109V C ELECTRO 50V RSS 1MF (5X11) TP
CE870 CEXF1E470V C ELECTRO 25V RSS 47MF (5X11) TP
CE871 CEXF1E470V C ELECTRO 25V RSS 47MF (5X11) TP
CE872 CEXF1H229V C ELECTRO 50V RSS 2.2MF (5X11) TP
CE873 CEXF1H229V C ELECTRO 50V RSS 2.2MF (5X11) TP
CE900 CEXF1E470V C ELECTRO 25V RSS 47MF (5X11) TP
CE901 CEXF1E470V C ELECTRO 25V RSS 47MF (5X11) TP
CE902 CEXF1E470V C ELECTRO 25V RSS 47MF (5X11) TP
CE903 CEXF1H101V C ELECTRO 50V RSS 100MF (8X11.5) TP
CE904 CEXF1E470V C ELECTRO 25V RSS 47MF (5X11) TP
CE905 CEXF1E470V C ELECTRO 25V RSS 47MF (5X11) TP
CE906 CEXF1H101V C ELECTRO 50V RSS 100MF (8X11.5) TP
CE907 CEXF1V222V-1 C ELECTRO 35V RSS 2200MF (13X32.5)
CE908 CEXF1V222V-1 C ELECTRO 35V RSS 2200MF (13X32.5)
CE910 CEXF1H101V C ELECTRO 50V RSS 100MF (8X11.5) TP
CE913 CEXF1H332V C ELECTRO 50V RSS 3300MF (26X41)
CE914 CEXF1H332V C ELECTRO 50V RSS 3300MF (26X41)
5PE107MJA- FILTER CERA SFE 10.7MHZ RED Full FTZ only
5PE107MS3A FILTER CERA SFE107MS3-A Non Full FTZ only
5PE107MA5- FILTER CERA SFE 10.7M5-A Asia/USA/Kore only
5PE107MJA- FILTER CERA SFE 10.7MHZ RED Full FTZ only
5PE107MS3A FILTER CERA SFE107MS3-A Non Full FTZ only
5PE107MA5- FILTER CERA SFE 10.7M5-A Asia/USA/Kore only
CF200 5PPCFAC016 FILTER PCFAC016
CMXM2A153J C MYLAR 100V 0.015MF J CE only
CMXM2A223J C MYLAR 100V 0.022MF J Asia/USA/Kore only
CMXM2A153J C MYLAR 100V 0.015MF J CE only
CMXM2A223J C MYLAR 100V 0.022MF J Asia/USA/Kore only
CM270 CMXM2A103J C MYLAR 100V 0.01MF J
CM271 CMXM2A103J C MYLAR 100V 0.01MF J
CF001
CF002
CM200
CM201
Page 3

Loc. Part Code Part Name Description Remark/Option
CM400 CMXM2A104J C MYLAR 100V 0.1MF J
CM401 CMXM2A104J C MYLAR 100V 0.1MF J
CM402 CMXM2A104J C MYLAR 100V 0.1MF J
CM403 CMXM2A104J C MYLAR 100V 0.1MF J
CM404 CMXM2A562J C MYLAR 100V 5600PF J
CM405 CMXM2A562J C MYLAR 100V 5600PF J
CM600 CMXM2A683J C MYLAR 100V 0.068MF J
CM601 CMXM2A683J C MYLAR 100V 0.068MF J
CM602 CMXM2A103J C MYLAR 100V 0.01MF J
CM603 CMXM2A332J C MYLAR 100V 3300PF J
CM605 CMXM2A392J C MYLAR 100V 3900PF J
CM606 CMXM2A123J C MYLAR 100V 0.012MF J
CM607 CMXM2A123J C MYLAR 100V 0.012MF J
CM608 CMXM2A102J C MYLAR 100V 1000PF J
CM609 CMXM2A682J C MYLAR 100V 6800PF J
CM610 CMXM2A682J C MYLAR 100V 6800PF J
CM611 CMXM2A223J C MYLAR 100V 0.022MF J
CM612 CMXM2A223J C MYLAR 100V 0.022MF J
CM613 CMXM2A102J C MYLAR 100V 1000PF J
CM802 CMXM2A104J C MYLAR 100V 0.1MF J
CM803 CMXM2A104J C MYLAR 100V 0.1MF J
CM808 CMXM2A392J C MYLAR 100V 3900PF J
CM809 CMXM2A392J C MYLAR 100V 3900PF J
CM900 CMXM2A104J C MYLAR 100V 0.1MF J
CM901 CMXM2A104J C MYLAR 100V 0.1MF J
CM902 CMXM2A104J C MYLAR 100V 0.1MF J
CM903 CMXM2A104J C MYLAR 100V 0.1MF J
CM904 CMXM2A103J C MYLAR 100V 0.01MF J
CM905 CMXM2A103J C MYLAR 100V 0.01MF J
CM906 CMXM2A103J C MYLAR 100V 0.01MF J
CN400 9736407600 CONN PIN 53095-1310 13PIN BASE
CN401 9736407800 CONN PIN 53095-1010 10PIN ANGLE
CN601 9738833300 CONN AS UL 2851 #28X2C0 3P 250MM
CN602 9728804301 CONN AS #26 7P SHIELD 250MM
CN900 9738833900 CONN AS #22 8P BOARD-IN 350MM
CW100 2503-WR-02 WAFER 2P S2B-XH-A
CW511 2503-WS-03 WAFER 3P 2.5MM
CW512 2503-WS-02 WAFER 2P 2.5MM
CW600 2503-WS-07 WAFER 7P 2.5MM
CW601 2503-WS-03 WAFER 3P 2.5MM
CW602 2503-WS-07 WAFER 7P 2.5MM
D400 DZN4148--- DIODE IN4148 AUTO 52MM
D601 DZN4148--- DIODE IN4148 AUTO 52MM
D802 DZN4148--- DIODE IN4148 AUTO 52MM
D870 DZN4148--- DIODE IN4148 AUTO 52MM
D900 DIN4001--- DIODE IN4001
D901 DIN4001--- DIODE IN4001
D902 DRL202---- DIODE RL202
D903 DRL202---- DIODE RL202
D904 DRL202---- DIODE RL202
D905 DRL202---- DIODE RL202
D910 DIN5402--- DIODE IN5402
D911 DIN5402--- DIODE IN5402
D912 DIN5402--- DIODE IN5402
D913 DIN5402--- DIODE IN5402
D914 W581GY7595 WIRE JUMPER AWG22 1/0.65 SN 7.5 AUTO
DZ900 DZTZ6R2B-- DIODE ZENER MTZ6.2B
Page 4

Loc. Part Code Part Name Description Remark/Option
DZ901 DZTZ12B--- DIODE ZENER MTZ 12V 26MM TAPPING
DZ902 DZTZ30B--- DIODE ZENER MTZ-30B
IC200 1LA1833N-- IC LA1833N
IC201 1KIA78L05B IC REGULATOR KIA78L05BP
IC230 1LC72131D- IC PLL LC72131D
IC260 1TDA7479D- IC TDA7479D RDS Only
IC400 1TDA7440D- IC TDA7440D
IC600 1F4094BM1T IC HCF4094M013TR
IC602 1TA8189N-- IC TA8189N
IC603 1BA3126N-- IC BA3126N--
IC800 1TDA7295-- IC TDA7295
IC801 1TDA7295-- IC TDA7295
IC870 1BA4560N-- IC BA4560N(H/P AMP)
IC900 1L4959---- IC L4959
9736321900 JACK ANT PAT-645 FCC & Simple CE & FTZ only
9736322201 JACK ANT PAT-646 Non FCC & Simple CE & FTZ only
J490 9CD6313700 JACK RCA S-436P
J800 9736320500 JACK SPEAKER CJ-9007-040
J870 9766319501 JACK HEADPHONE HTJ-064-05B GOLD
JW101 W581GY7595 WIRE JUMPER AWG22 1/0.65 SN 7.5 AUTO
JW102 W581GY7595 WIRE JUMPER AWG22 1/0.65 SN 7.5 AUTO
JW103 W581GY1505 WIRE JUMPER AWG22 1/0.65 GY 15 AUTO
JW105 W581GY7595 WIRE JUMPER AWG22 1/0.65 SN 7.5 AUTO
JW106 W581GY7595 WIRE JUMPER AWG22 1/0.65 SN 7.5 AUTO
JW107 W581GY7595 WIRE JUMPER AWG22 1/0.65 SN 7.5 AUTO
JW108 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO RDS Only
JW109 W581GY1005 WIRE JUMPER AWG22 1/0.65 SN 10 AUTO
JW110 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW111 W581GY7595 WIRE JUMPER AWG22 1/0.65 SN 7.5 AUTO
JW112 W581GY7595 WIRE JUMPER AWG22 1/0.65 SN 7.5 AUTO
JW114 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW115 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW116 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW117 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW118 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW119 W581GY7595 WIRE JUMPER AWG22 1/0.65 SN 7.5 AUTO
JW120 W581GY1005 WIRE JUMPER AWG22 1/0.65 SN 10 AUTO
JW121 W581GY1005 WIRE JUMPER AWG22 1/0.65 SN 10 AUTO FCC & Simple CE & FTZ only
JW122 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW123 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW124 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW125 W581GY7595 WIRE JUMPER AWG22 1/0.65 SN 7.5 AUTO
JW126 W581GY17J5 WIRE JUMPER AWG22 1/0.65 SN 17.5 AUTO
JW127 W581GY1005 WIRE JUMPER AWG22 1/0.65 SN 10 AUTO
JW128 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW129 RD-AZ220J- R CARBON FILM 1/6 22 OHM J
JW130 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW132 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW133 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW134 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW135 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW137 W581GY1005 WIRE JUMPER AWG22 1/0.65 SN 10 AUTO
JW138 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW139 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW140 W581GY1005 WIRE JUMPER AWG22 1/0.65 SN 10 AUTO
JW141 W581GY7595 WIRE JUMPER AWG22 1/0.65 SN 7.5 AUTO
JW142 W581GY7595 WIRE JUMPER AWG22 1/0.65 SN 7.5 AUTO
J001
Page 5

Loc. Part Code Part Name Description Remark/Option
JW401 W581GY12J5 WIRE JUMPER AWG22 1/0.65 SN 12.5 AUTO
JW402 W581GY12J5 WIRE JUMPER AWG22 1/0.65 SN 12.5 AUTO
JW403 W581GY17J5 WIRE JUMPER AWG22 1/0.65 SN 17.5 AUTO
JW404 W581GY17J5 WIRE JUMPER AWG22 1/0.65 SN 17.5 AUTO
JW405 W581GY12J5 WIRE JUMPER AWG22 1/0.65 SN 12.5 AUTO
JW406 W581GY17J5 WIRE JUMPER AWG22 1/0.65 SN 17.5 AUTO
JW407 W581GY1005 WIRE JUMPER AWG22 1/0.65 SN 10 AUTO
JW408 W581GY1505 WIRE JUMPER AWG22 1/0.65 GY 15 AUTO
JW409 W581GY12J5 WIRE JUMPER AWG22 1/0.65 SN 12.5 AUTO
JW410 W581GY1005 WIRE JUMPER AWG22 1/0.65 SN 10 AUTO
JW411 W581GY1005 WIRE JUMPER AWG22 1/0.65 SN 10 AUTO
JW412 W581GY1005 WIRE JUMPER AWG22 1/0.65 SN 10 AUTO
JW413 W581GY1005 WIRE JUMPER AWG22 1/0.65 SN 10 AUTO
JW414 W581GY1005 WIRE JUMPER AWG22 1/0.65 SN 10 AUTO
JW415 W581GY17J5 WIRE JUMPER AWG22 1/0.65 SN 17.5 AUTO
JW416 W581GY1505 WIRE JUMPER AWG22 1/0.65 GY 15 AUTO
JW417 W581GY17J5 WIRE JUMPER AWG22 1/0.65 SN 17.5 AUTO
JW418 W581GY17J5 WIRE JUMPER AWG22 1/0.65 SN 17.5 AUTO
JW419 W581GY17J5 WIRE JUMPER AWG22 1/0.65 SN 17.5 AUTO
JW420 W581GY17J5 WIRE JUMPER AWG22 1/0.65 SN 17.5 AUTO
JW421 W581GY17J5 WIRE JUMPER AWG22 1/0.65 SN 17.5 AUTO
JW422 W581GY17J5 WIRE JUMPER AWG22 1/0.65 SN 17.5 AUTO
JW423 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW424 W581GY1005 WIRE JUMPER AWG22 1/0.65 SN 10 AUTO
JW425 W581GY17J5 WIRE JUMPER AWG22 1/0.65 SN 17.5 AUTO
JW426 W581GY1005 WIRE JUMPER AWG22 1/0.65 SN 10 AUTO
JW427 W581GY1005 WIRE JUMPER AWG22 1/0.65 SN 10 AUTO
JW428 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW429 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW430 W581GY1005 WIRE JUMPER AWG22 1/0.65 SN 10 AUTO
JW431 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW432 W581GY7595 WIRE JUMPER AWG22 1/0.65 SN 7.5 AUTO
JW433 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW501 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW503 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW504 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW505 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW506 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW507 W581GY12J5 WIRE JUMPER AWG22 1/0.65 SN 12.5 AUTO
JW508 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW509 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW540 W581GY12J5 WIRE JUMPER AWG22 1/0.65 SN 12.5 AUTO
JW541 W581GY1005 WIRE JUMPER AWG22 1/0.65 SN 10 AUTO
JW561 W581GY7595 WIRE JUMPER AWG22 1/0.65 SN 7.5 AUTO
JW562 W581GY7595 WIRE JUMPER AWG22 1/0.65 SN 7.5 AUTO
JW570 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW601 W581GY7595 WIRE JUMPER AWG22 1/0.65 SN 7.5 AUTO
JW602 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW603 W581GY12J5 WIRE JUMPER AWG22 1/0.65 SN 12.5 AUTO
JW604 W581GY12J5 WIRE JUMPER AWG22 1/0.65 SN 12.5 AUTO
JW605 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW606 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
JW607 W581GY1005 WIRE JUMPER AWG22 1/0.65 SN 10 AUTO
JW608 W581GY7595 WIRE JUMPER AWG22 1/0.65 SN 7.5 AUTO
JW609 W581GY7595 WIRE JUMPER AWG22 1/0.65 SN 7.5 AUTO
JW610 W581GY7595 WIRE JUMPER AWG22 1/0.65 SN 7.5 AUTO
JW611 W581GY6095 WIRE JUMPER AWG22 1/0.65 SN 6 AUTO
Page 6
Table of contents
Other Daewoo Stereo System manuals

Daewoo
Daewoo RH-433G User manual

Daewoo
Daewoo AMI-V225M User manual

Daewoo
Daewoo XD-615 User manual

Daewoo
Daewoo RH-4353GU Quick start guide

Daewoo
Daewoo TR-654AG User manual

Daewoo
Daewoo AMI-910L User manual

Daewoo
Daewoo AMI-230 User manual

Daewoo
Daewoo AMI-329LW/RW User manual

Daewoo
Daewoo AXG-322 User manual

Daewoo
Daewoo AXW-217 User manual

Daewoo
Daewoo AXL-122W User manual

Daewoo
Daewoo AMI-917L User manual

Daewoo
Daewoo AMI-225M User manual

Daewoo
Daewoo RG-361 User manual

Daewoo
Daewoo AXG-322 User manual

Daewoo
Daewoo EKE User manual

Daewoo
Daewoo XG-318 User manual

Daewoo
Daewoo AXW-118 User manual

Daewoo
Daewoo AXW-117 User manual

Daewoo
Daewoo XG-332V User manual
