Daikin GS02 User manual

Руководство По Зксплуатации
Беспроводное Дистанционное Управление
Manuale Di Funzionamento
Ricevitore senza fili
T rkçe
Kullanım Kılavuzu
Kablosuz Kulaklık
English
Operating Manual
Handset Wireless
Français
Deutsch
Italiano
Español
Pycckий
Mode D’emploi
Combiné sans fil
Bedienungsanleitung
Drahtloses Handgerät
Manual De Instrucciones
Auricular Inalámbrico
TURBO
QUIET SLEEP
MODE
TIMER
CANCEL
ON OFF
SWING FAN
CANCEL CLOCK
OPERATING
MANUAL
OM-GS02-1011(2)-DAIKIN
Part No.: R08019037090B

i
TURBO
QUIET SLEEP
MODE
TIMER
CANCEL
ON OFF
SWING FAN
CANCEL CLOCK
3
5
12
7
11
9
6
1
2
4
8
10
13
GS02 Remote Control Indication / Indication De
Télécommande GS02 / GS02-Fernbedienungsanzeige /
Indicazioni Telecomando GS02 / Indicación Del Mando
A Distancia GS02 / Индикация пульта дистанционного
управления GS02 /GS02 Uzaktan Kumanda Göstergeleri

ii
TURBO
QUIET SLEEP
MODE
TIMER
CANCEL
ON OFF
SWING FAN
CANCEL CLOCK
TURBO
QUIET SLEEP
MODE
TIMER
CANCEL
ON OFF
SWING FAN
CANCEL CLOCK
21
3
R03 / AAA 1.5V
R03 / AAA 1.5V
Remove batteries if the air conditioner
is not in use for a long period of time.
Use 2 "AAA" 1.5V Batteries.

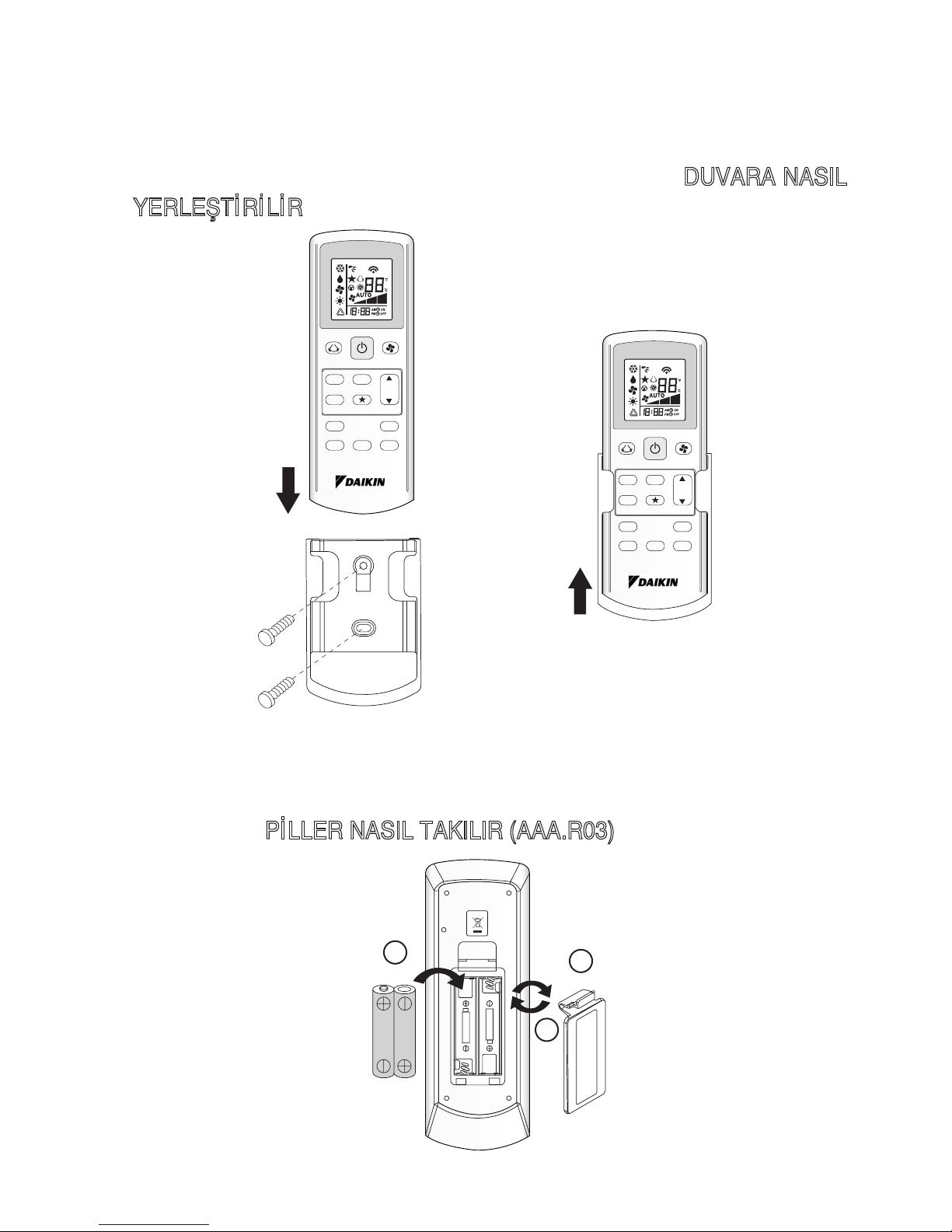

HOW TO MOUNT ONTO THE WALL / COMMENT INSTALLER SUR LE
MUR / ANBRINGEN DER FERNSTEUERUNG AN DER WAND / COME
FISSARE L’ASTUCCIO DEL TELECOMANDO ALLA PARETE / MONTAJE
SOBRE LA PARED / КАК УСТАНОВИТЬ НА СТЕНУ / DUVARA NASIL
YERLEfiT‹R‹L‹R
TO INSERT BATTERIES (AAA.R03) / INTRODUIRE LES PILES (AAA.R03) /
EINSETZEN DER BATTERIEN (AAA.R03)/ INSERIMENTO DELLE BATTERIE
(AAA.R03) / INSERTE LAS PILAS (AAA.R03) / УСТАНОВКА БАТАРЕЙ
(AAA.R03) / P‹LLER NASIL TAKILIR (AAA.R03)

iii
Installation
Match the ring at the end of the ball chain with the screw hole on the back of the remote
controller and secure it with the screw.
Attach the holder and the ball chain as above at the position where signals from the
remote controller can be received easily.
Pass the ball chain through the back of the holder and match the ring at the end of the
ball chain to the upper hole of the holder. Fix the holder to the wall by putting through
2 screws across it.
1.
2.
3.

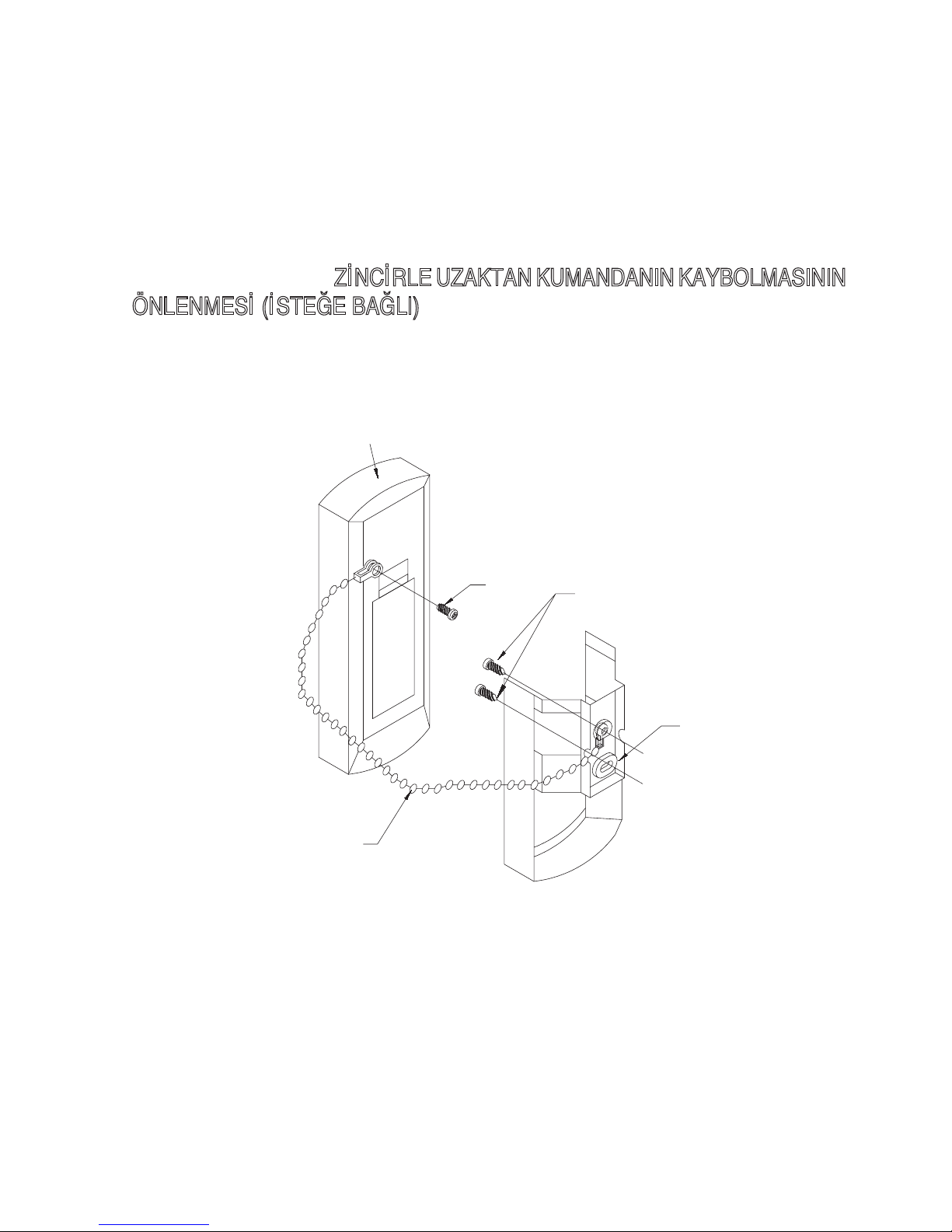

REMOTE CONTROLLER LOSS PREVENTION WITH BALL CHAIN (OPTIONAL) /
PRÉVENTION CONTRE LA PERTE DE LA TÉLÉCOMMANDE PAR CHAÎNETTE À
BOULES (FACULTATIF) / DIE FERNBEDIENUNG IST DURCH EINE KUGELKETTE VOR
VERLUST GESICHERT (OPTIONAL) / PREVENZIONE PERDITA TELECOMANDO
CONCATENAASFERA(OPZIONALE)/PREVENCIÓNDEPÉRDIDADELCONTROL
REMOTO CON CADENA DE BOLAS (OPCIONAL) / ПРЕДОТВРАЩЕНИЕ
ПОТЕРИ ПДУ С ПОМОЩЬЮ ШАРИКОВОЙ ЦЕПИ (ДОПОЛНИТЕЛЬНОЕ
ОБОРУДОВАНИЕ) / Z‹NC‹RLE UZAKTAN KUMANDANIN KAYBOLMASININ
ÖNLENMES‹ (‹STE⁄E BA⁄LI)
Remote controller
Télécommande
Fernbedienung
Telecomando
Control Remoto
Пульт дистанционного управления
Uzaktan kumanda
Screw
Vis
Schraube
Vite
Tornillo
Винт
Vida
Wall attachment screw
Vis de Þxation murale
Schraube für Wandbefestigung
Vite Þssaggio a parete
Tornillo de instalación en pared
Винт настенного крепления
Duvar ba¤lant› vidas›
Holder
Support
Halterung
Supporto
Soporte
Держатель
Tutucu
Ball chain (350mm)
Chaînette à boules (350mm)
Kugelkette (350mm)
Catena a sfera (350mm)
Cadena de bolas (350mm)
Шариковая цепь (350мм)
Zincir (350mm)

iv
Installation
Faites correspondre l’anneau de
l’extrémité de la chaînette à boules
avec le trou de vis situé au dos de
la télécommande et Þxez-le à l’aide
de la vis.
Fixezlesupportetlachaînetteà boules
comme ci-dessus, dans une position
permettant une réception facile des
signaux de la télécommande.
Passez la chaînette à boules à l’arrière
du support et faites correspondre
l’anneau de l’extrémité de la chaînette
à boules avec le trou supérieur du
support. Fixez le support au mur à
l’aide de 2 vis.
Installation
Legen Sie den Ring am Ende der
Kugelkette auf die Schraubbohrung
an der Rückseite der Fernbedienung
und befestigen Sie ihn mit der
Schraube.
Montieren Sie die Halterung und
die Kugelkette wie oben gezeigt
an der Stelle, an der Signale von
der Fernbedienung gut empfangen
werden können.
Führen Sie die Kugelkette durch die
Rückseite der Halterung und legen
Sie den Ring am Kettenende auf
das obere Loch in der Halterung.
Befestigen Sie die Halterung mit 2
Schrauben an der Wand.
Installazione
Far combaciare l’anello all’estremità
della catena a sfera con il foro della
vite sul retro del telecomando e Þssare
bene con la vite.
Fissare il supporto e la catena a sfera
al di sopra del punto in cui possono
essere ricevuti facilmente i segnali dal
telecomando.
Far passare la catena a sfera attraverso
il retro del supporto e far combaciare
l’anello all’estremità della catena con
il foro superiore del supporto. Fissare
il supporto alla parete mettendo 2 viti
attraverso di esso.
1.
2.
3.
1.
2.
3.
1.
2.
3.
Instalación
Una el anillo del Þnal de la cadena
de bolas con el agujero del tornillo
de la parte trasera del control remoto
y fíjelo con el tornillo.
Coloque el soporte y la cadena
de bolas, como indica la imagen
superior, en una posición en que las
señales del control remoto se puedan
recibir con facilidad.
Pase la cadena de bolas por la parte
trasera del soporte y una el anillo
del Þnal de la cadena de bolas con
el agujero superior del soporte. Fije
el soporte en la pared colocando 2
tornillos a través del soporte.
Монтаж
Соотнесите кольцо на конце
шариковой цепи с винтовым
отверстием в задней части
п у л ь та д и с та н ц и о н н о го
управления и закрепите его с
помощью винта.
Прикрепите держатель и
шариковую цепь, как показано
выше, в положении, где
обеспечивается легкий прием
сигнала ПДУ.
Проденьте шариковую цепь
через заднюю часть держателя
и соотнесите кольцо на конце
шариковой цепи с верхним
о т в е р с т и е м д е ржат е л я .
Прикрепите держатель к стене
с помощью 2 винтов.
Montaj
Zincirin sonundaki halkayla
uzaktan kumandan›n arkas›ndaki
vida deli¤ini efllefltirin ve vidayla
sabitleyin.
Tutucu ve zinciri uzaktan
kumandadan gelen sinyallerin
kolaycaal›nabilece¤iyerinüzerine
yerlefltirin.
Zinciri tutucunun arkas›ndan
geçirin ve zincirin sonundaki
halkay› tutucunun üst deli¤i
ile efllefltirin. Tutucuyu her iki
viday› içinden geçirerek duvara
sabitleyin.
1.
2.
3.
1.
2.
3.
1.
2.
3.

v

1

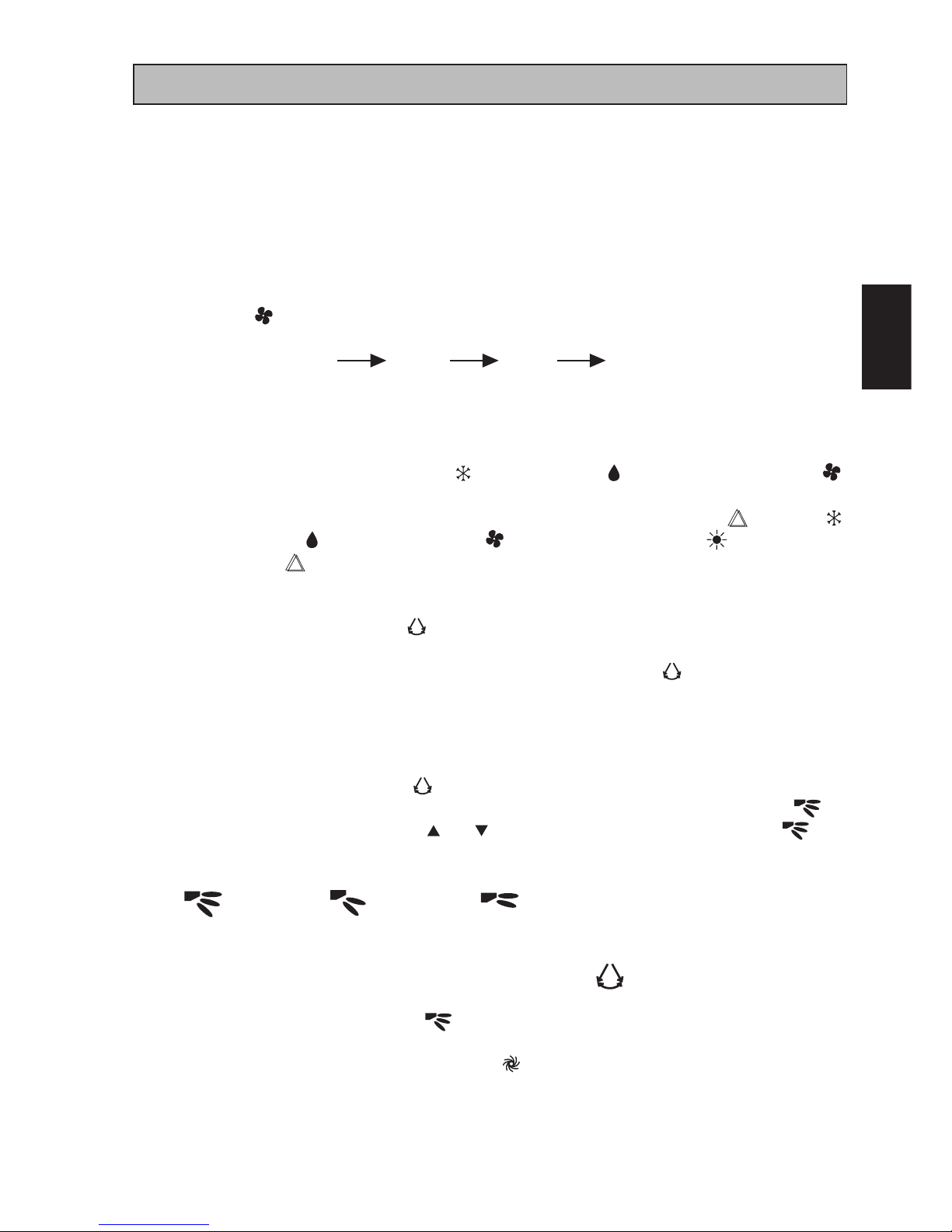

GEBRAUCHSANWEISUNG
Sendungsquelle
Die Ausgangsquelle des Signals.
Signal bertragungsanzeige
Blinkt auf, um anzuzeigen, dass das letzte Signal an das Gerät übertragen wurde.
“ ON/OFF ” („AN/AUS“) schalter
Einmal betätigen - das Gerät schaltet sich ein.
Nochmals betätigen - das Gerät schaltet sich aus.
Wahl der drehzahl-Stufe des k hlgebläses
Wird der
Knopf kontinuierlich betätigt, dann ändert sich jeweils die Drehzahlstufe des
Kühlgebläses in dieser Reihenfolge:
Niedrig Mittel Hoch Automatisch
Den Knopf nicht weiter betätigen, wenn die gewünschte Drehzahlstufe des Kühlgebläses
angezeigt wird.
Betrieb
Zur Wahl der verschiedenen Arten des Betriebs wird der MODE Knopf betätigt.
Für die Kühlung kann man COOL ( ) (KÜHL), DRY ( ) (TROCKEN) und FAN ( )
(GEBLÄSE) wählen.
Für den Betrieb der Wärmepumpe hat man die Wahl zwischen:
AUTO ( ), COOL ( )
(KÜHL), DRY ( ) (TROCKEN), FAN ( ) (GEBLÄSE) und HEAT ( ) (WARM).
Der AUTO ( ) Modus steht für das Kaltwassersystem nicht zur Verfügung. Eine
Ausnahme bildet das 4-Rohr-System.
Automatische Luftschwingung
Durch Betätigen des SWING Knopfs wird die automatische Luftschwingungsfunktion
aktiviert.
Damit die Luft in eine bestimmte Richtung bläst, wird der SWING Knopf betätigt, danach
warten, bis sich die Lüftungsschlitze in die gewünschte Richtung bewegen und dann den
Knopf nochmals betätigen.
Auswahlverfahren für Swing-Modus (Nicht zutreffend auf die Deckenkassetten
der A- und C-Serie.)
Drücken Sie die Taste SWING ( ) für 4 Sekunden lang, um in das Feld des Einstellmodus zu
gelangen. Im Feldeinstellungsmodus erscheint nur die Meldung SWING MODE ( ).
Drücken Sie die Temperaturtaste und um die Drehzahl von SWING MODE ( ) von
Swing-Modus 1 bis auf Swing-Modus 3 auszuwählen.
Folgende drei automatische Luftschwenkmodi (SWING MODE) stehen zur Verfügung:
Luftschwenkmodus 1 Luftschwenkmodus 2 Luftschwenkmodus 3
SWING MODE wird erst aktiviert, wenn SWING eingeschaltet ist.
Der Schwenkmodus wird durch dieses Logo angezeigt:
Falls sich keiner Modus innerhalb 4 Sekunden ändert, funktioniert das Gerät gemäß den
ausgewählten SWING MODE ( ).
Turbofunktion (von Model abhängig)
Zum schnellen Kühlen oder Erwärmen die Taste betätigen.
Gebläsedrehzahl wird auf Höchstgeachwindigkeit gebracht.
Drücken Sie erneut, um diese Funktion zu deaktivieren.
Erhältlich nur für HEAT (WÄRME) und COOL (KÜHL) betrieb.
Die Funktion wird durch eine Veränderung der Gebläsedrehzahl ausgeschaltet.
1.
•
2.
•
3.
•
•
4.
•
•
5.
•
•
•
•
6.
•
•
•
•
•
•
7.
•
•
•
•
•
Übersetzung der Original-Anleitungen
DEUTSCH

2
AUS - Zeitschalter-einstellung
Die Funktion des AUS - Zeitschalters wird durch Betätigen des OFF TIMER -Knopfes
aktiviert.
Den OFF TIMER -Knopf solange betätigen, bis die gewünschte Ausschaltungszeit
angezeigt und somit eingestellt ist.
Zum Löschen der Einstellung des AUS - Zeitschalters wird der CANCEL Knopf
betätigt.
Ruhefunktion (von Model abhängig)
Für leisen Betrieb
drücken.
Gebläsedrehzahl wird auf Mindestgeschwindigkeit gebracht.
Drücken Sie erneut, um diese Funktion zu deaktivieren.
Die Funktion wird durch eine Veränderung der Gebläsedrehzahl ausgeschaltet.
Einstellen der Uhrzeit
Drücken Sie zur Einstellung der Uhrzeit die -Taste und halten Sie sie gedrückt.
EIN - Zeitschalter-einstellung
Die Funktion des EIN - Zeitschalters wird durch Betätigen des ON TIMER -Knopfes
aktiviert.
Den ON TIMER -Knopf solange betätigen, bis die gewünschte Zeit angezeigt und somit
eingestellt wird. Ist der Zeitschalter auf 7.30 Uhr eingestellt, so schaltet sich die Klimaanlage
genau um diese Zeit ein.
Zum Löschen der Einstellung des EIN - Zeitschalters wird der CANCEL Knopf betätigt.

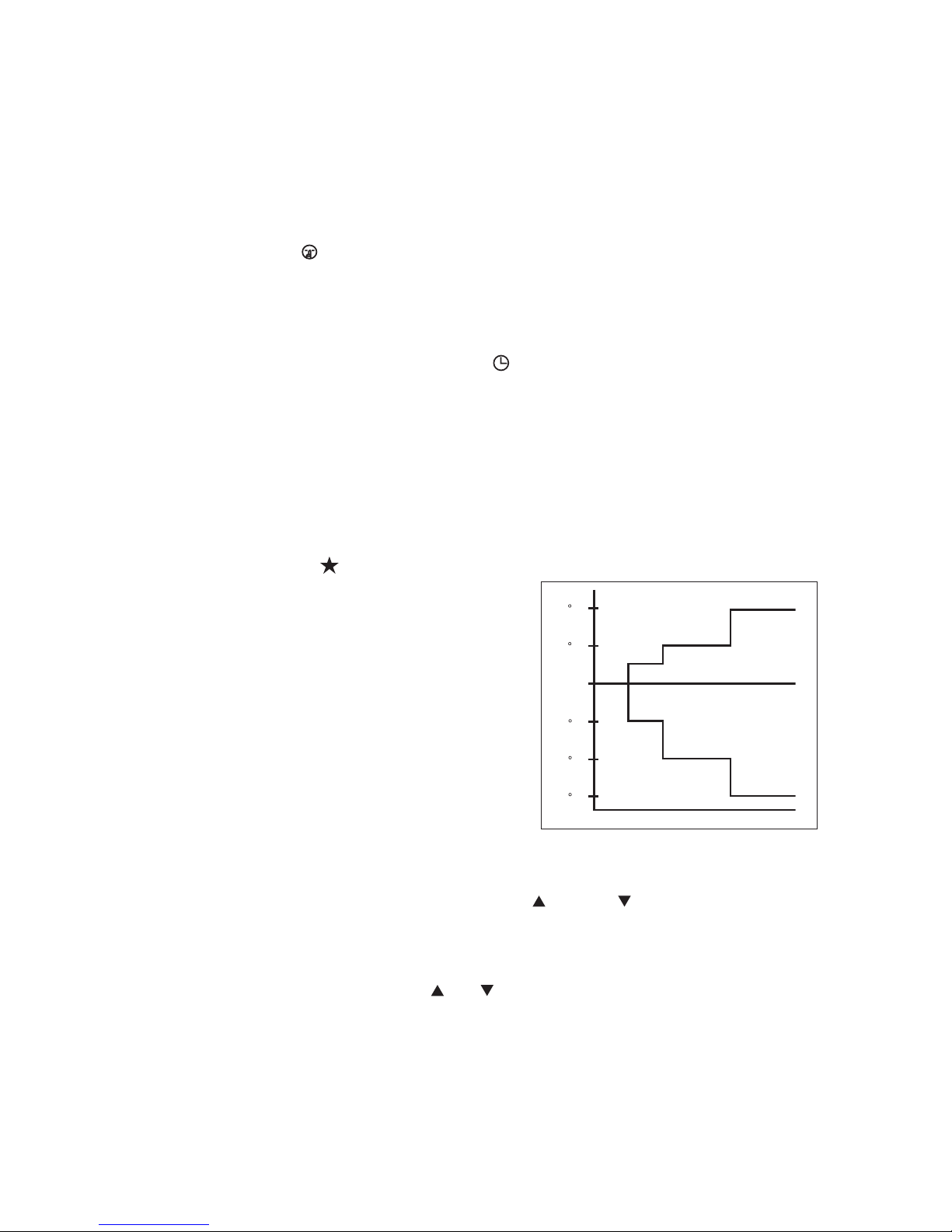

Einstellen des Nachtbetriebs
Durch Betätigen des Knopfs wird der Nachtbetrieb aktiviert.
Dabei kann man Energie sparen. BeÞndet sich
das Gerät im Kühlmodus, steigt die eingestellte
Temperatur nach der ersten halben Stunde um
0,5°C. Nach der zweiten halben Stunde steigt die
Temperatur um weitere 0,5°C und um 1°C nach der
folgenden Stunde.
BeÞndet sich das Gerät im Heizmodus, sinkt die
eingestellte Temperatur nach der ersten halben
Stunde um 1°C. Nach der zweiten halben Stunde
sinkt die Temperatur um weitere 1°C und um 1°C
nach der folgenden Stunde.
Diese Funktion gibt es bei COOL(KÜHL), HEAT
(WARM) und AUTO (AUTO) Betrieb.
Temperatureinstellung
Um die gewünschte Temperatur einzustellen, den oder den Knopf betätigen, so wird
die eingestellte Temperatur höher oder niedriger gestellt.
Der Temperatur-Einstellbereich liegt zwischen 16°C zu 30°C (Die optimale Einstellung
liegt zwischen 20°C zu 30°C).
Drücken Sie gleichzeitig die Tasten und , um von °C auf °F umzustellen.
8.
•
•
•
9.
•
•
•
•
10.
•
11.
•
•
•
12.
•
•
•
•
13.
•
•
•
+2 C
+1 C
- 1 C
- 2 C
0 0,5 1 1,5 2
- 3 C

3
FEHLERBEHANDLUNG ÜBER DIE FERNBEDIENUNG
Die Temperaturabschnitte auf dem Display zeigen entsprechende Codes an.
Wenn die ONTIMER CANCELTaste (TIMER EINABBRECHEN) oder die OFFTIMER CANCELTaste (TIMER
AUS ABBRECHEN) 5 Sekunden lang gedrückt wird, wird „
“ blinkend auf dem Temperaturabschnitt des
Displays angezeigt.
Drücken Sie die ON TIMER CANCELTaste (TIMER EIN ABBRECHEN) oder die OFF TIMER CANCEL Taste
(TIMER AUS ABBECHEN) so lange, bis ein Piepen ertönt.
Die Codeanzeige ändert sich wie unten, und es ertönt ein langes Piepen.
1.
2.
•
TURBO
QUIET SLEEP
MODE
TIMER
CANCEL
ON OFF
SWING FAN
CANCEL CLOCK
FEHLERBEHANDLUNG (Nur für Inverter)
ON TIMER CANCEL
(TIMER EIN ABBRECHEN)
OFF TIMER CANCEL
(TIMER AUS ABBRECHEN)
FEHLERMELDUNG BEDEUTUNG
00 NORMAL
A1 LEITERPLATTENFEHLER DER INNENEINHEIT
A3 ABLAUFPUMPE ANOMAL
A5 FROSTSCHUTZ (KÜHLUNG)/WÄRMEAUSTAUSCHER ÜBERHITZT (HEIZUNG)
A6 INNENLÜFTER, MOTOR ANOMAL
AH FEHLER AN ELEKTRO-LUFTREINIGER
C4 INNENRAUMWÄRMETAUSCHER (1) THERMISTOR, KURZSCHLUSS/UNTERBRECHUNG
C5 INNENRAUMWÄRMETAUSCHER (2) THERMISTOR, KURZSCHLUSS/UNTERBRECHUNG
C7 FEHLER AN ENDSCHALTER DER LUFTKLAPPE
C9 INNENRAUMTHERMISTOR, KURZSCHLUSS/UNTERBRECHUNG
E1 AUSSEN-PBC-FEHLER
E3 HOCHDRUCKSCHUTZ
E4 NIEDERDRUCKSCHUTZ
E5 KOMPRESSORMOTOR VERRIEGELT/KOMPRESSOR ÜBERLASTET
E6 KOMPRESSOR-ANLAUFFEHLER
E7 DC-AUSSENVENTILATORMOTOR VERRIEGELT
E8 AC-EINGANGSSTROM ZU HOCH
E9 EXV FEHLER
EA VIERWEGVENTILFEHLER
F3 AUSLASSROHR ÜBERHITZT
F6 WÄRMEAUSTAUSCHER ÜBERHITZT
HO KOMPRESSORENSENSOR-SYSTEMFEHLER
H3 FEHLER AN HOCHDRUCKSCHALTER
H6 KOMPRESSOR-FEEDBACK-ERFASSUNGSFEHLER
H7 VENTILATORMOTOR ÜBERLASTET/ÜBERSPANNUNG/SENSORFEHLER
H8 AC-STROM-SENSORFEHLER
DEUTSCH

4
Ein kurzer und zwei aufeinander folgende Pieptöne deuten auf nicht übereinstimmende Codes hin.
Tum das Code-Display zu verlassen, halten Sie die ON TIMER CANCELTaste (TIMER EIN ABBRECHEN) oder
die OFF TIMER CANCEL Taste (TIMER AUS ABBRECHEN) 5 Sekunden lang gedrückt. Das Code-Display
erlischt auch von selbst, wenn 1 Minute lang keine Tasten gedrückt werden.
1.
2.
ANMERKUNG
FEHLERMELDUNG BEDEUTUNG
H9 AUSSENLUFT-THERMISTOR KURZ/OFFEN
J1 FEHLER AN DRUCKFÜHLER
J3 KOMPRESSORABLUFTROHR-THERMISTOR KURZ/OFFEN/VERLEGT
J5 KURZSCHLUSS/UNTERBRECHUNG AN ANSAUGTHERMISTOR
J6 AUSSENTÜRWÄRMEAUSTAUSCHER KURZ/OFFEN
J7 KURZSCHLUSS/UNTERBRECHUNG AN UNTERKÜHLUNGSTHERMISTOR DES
WÄRMETAUSCHERS
J8 FLÜSSIGKEITSLEITUNGSROHR-THERMISTOR KURZ/OFFEN
J9 GASLEITUNGSROHR-THERMISTOR KURZ/OFFEN
L1 FEHLER AN LEITERPLATTE DES INVERTERS
L3 STEUERKASTEN AUSSEN ÜBERHITZT
L4 KÜHLKÖRPER ÜBERHEIZT
L5 IPM FEHLER/IGBT FEHLER
L8 ÜBERSPANNUNG AN INVERTERKOMPRESSOR
L9 ÜBERSPANNUNGSSCHUTZ AM KOMPRESSOR
LC ÜBERTRAGUNGSFEHLER (LEITERPLATTE AN AUSSENSTEUERUNG UND INVERTER)
P1 OFFENE PHASE ODER SPANNUNGSUNTERSCHIEDE
P4 KÜHLKÖRPER-THERMISTOR KURZ/OFFEN
PJ FEHLER BEI LEISTUNGSEINSTELLUNG
U0 GAS UNGENÜGEND
U2 DC-SPANNUNG NICHT IM NORMALBEREICH
U4 KOMMUNIKATION, FEHLER
U7 KOMMUNIKATIONSFEHLER (STEUER-PCB UND IPM-PCB AUSSEN)
UA INSTALLATIONSFEHLER
UF FEHLERHAFTE VERROHRUNG & VERDRAHTUNG/FALSCH VERKABELT/ZU WENIG GAS
UH FROSTSCHUTZ (ANDERE RÄUME)

MEMO / LE MÉMO / MITTEILUNG / PROMEMORIA /
EL MEMORÁNDUM / ПАМЯТКА /NOT

Zandvoordestraat 300, B-8400 Oostende,
Belgium
Importer for Turkey:
DAIKIN ISITMA VE SOGUTMA SISTEMLERI
SANAYI TICARET A.S.
Hurriyet Mah.E5 Yanyol, Uzeri No.57,
34876, Kartal Istanbul.
In the event that there is any conflict in the interpretation of this manual and any translation of the
same in any language, the English version of this manual shall prevail.
The manufacturer reserves the right to revise any of the specification and design contain herein
at any time without prior notification.
En cas de désaccord sur l’interprétation de ce manuel ou une de ses traductions, la version
anglaise fera autorité.
Le fabriquant se réserve le droit de modifier à tout moment et sans préavis la conception et les
caractéristiques techniques des appareils présentés dans ce manuel.
Im Falle einer widersprüchlichen Auslegung der vorliegenden Anleitung bzw. einer ihrer
Übersetzungen gilt die Ausführung in Englisch.
Änderungen von Design und technischen Merkmalen der in dieser Anleitung beschriebenen
Geräte bleiben dem Hersteller jederzeit vorbehalten.
Nel caso ci fossero conflitti nell’interpretazione di questo manuale o delle sue stesse traduzioni
in altre lingue, la versione in lingua inglese prevale.
Il fabbricante mantiene il diritto di cambiare qualsiasi specificazione e disegno contenuti qui
senza precedente notifica.
En caso de conflicto en la interpretación de este manual, y en su traducción a cualquier idioma,
prevalecerá la versión inglesa.
El fabricante se reserva el derecho a modificar cualquiera de las especificaciones y diseños
contenidos en el presente manual en cualquier momento y sin notificación previa.
В случае противоречия перевода данного руководства с другими переводами одного и
того же текста, английский вариант рассматривается как приоритетный.
Завод-изготовитель оставляет за собой право изменять характеристики и конструкцию
в любое время без предварительного уведомления.
Bu k›lavuzun anlafl›lmas›nda bir çat›flma oldu¤unda ve farkl› dillerdeki tercümeler farkl›l›k
gösterdi¤inde, bu k›lavuzun ‹ngilizce sürümü üstün tutulacakt›r.
Üretici burada bulunan herhangi teknik özellikleri ve tasar›mlar› herhangi bir zamanda ve önceden
haber vermeden de¤ifltirme hakk›n› sakl› tutar.
•
•
•
•
•
•
•
•
•
•
•
•
•
•
DAIKIN MCQUAY MIDDLE EAST FZE
P.O.Box 18674, Galleries 4, 11th Floor,
Downtown Jebel Ali, Dubai, UAE.
