Daikin MERCA User manual

Operating Manual
Handset Wireless
Användarmanual
Trådlöst handset
Events Togging
1. Override Function
2. Fan key lock
3. All keys lock function
Key Action
HOUR
DAY
MINUTE
- Press 1 time, 1 hour
- Press 2nd time, 2 hours
- Press 3rd time, 3 hours
- Press 3 times
- Press 3 times
OPERATING
MANUAL
Models
MERCA
English
Svenska
OM-NET3-0906(0)-DAIKIN
Part No.: R08019029230
0 CVR OM-NET3-0906-DAIKIN.indd 1 2/14/2018 2:03:28 PM

i
1 OM-NET3-0906-DAIKIN_EN.indd i 2/14/2018 2:04:20 PM

1
ENGLISH
1.0 OPERATING GUIDE

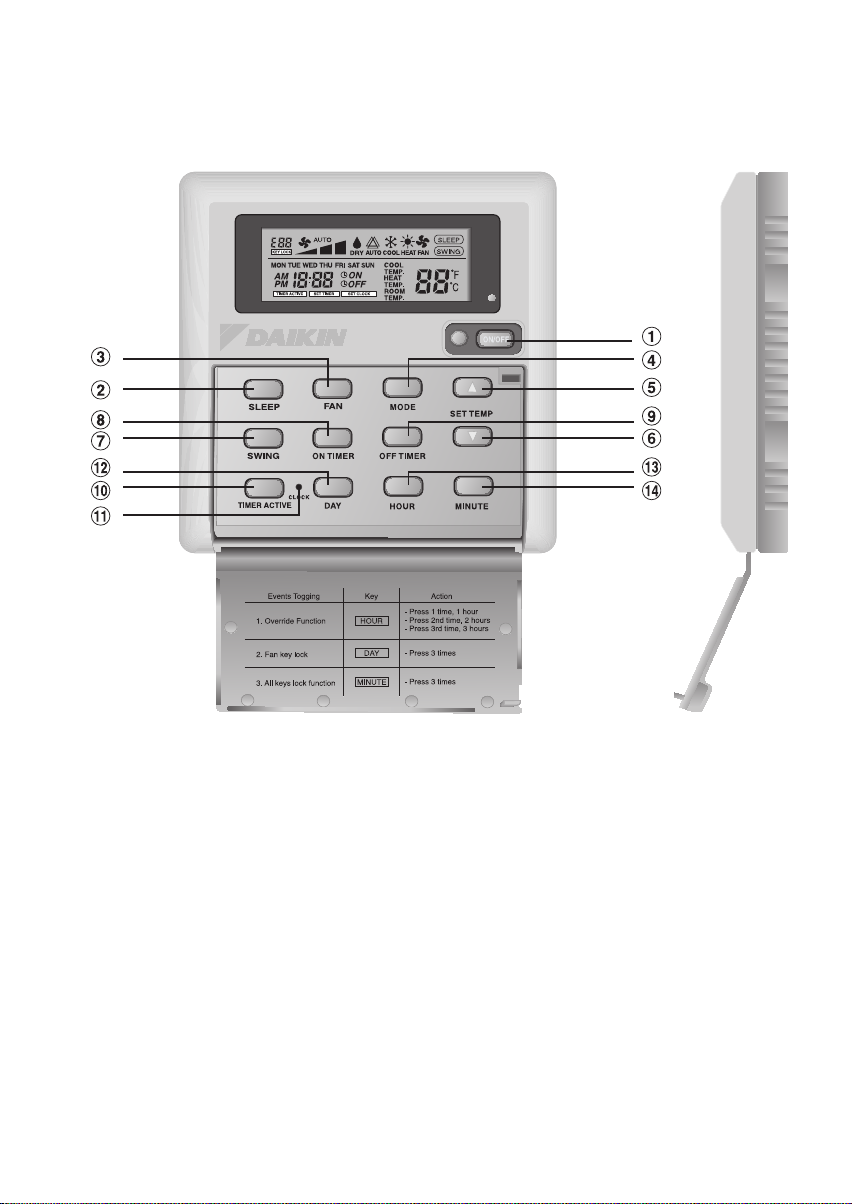

There are all together 14 keys on the wired controller.
Note : Override Function
Press the HOUR key once will activate the override function for 1 hour.An indicator “H1” will show
on the top left corner of the LCD. Press the same key again will increase the setting to 2 hours. An
indicator “H2”will be shown. Press the 3rd times increase the setting to 4 hours.An indicator “H4”
will be shown.Subsequent press will deactivate the override function.
When the Override function is activated, all the timers will bypassed and turn ON the unit for a fix
periods of 1 hour, 2 hours or 4 hours depends on the selection, after which it will turned off.
No KEY FUNCTION
1. ON/OFF On/Off the unit with overriding all the timer settings
2. SLEEP Activate/deactivate Sleep function
3. FAN Select Fan speeds control (Auto/High/Med/Low)
4. MODE Select operating Modes control (Cool/Heat/Auto/Dry/Fan)
5. SET TEMP UP Increase set temperature in °C or °F
6. SET TEMP DOWN Decrease set temperature in °C or °F
7. SWING Activate/deactivate Swing control
8. ON TIMER Enable/disable the Event 1, 2 and 3 ONTIMER setting mode
9. OFF TIMER Enable/disable the Event 1, 2 and 3 OFFTIMER setting mode
10. TIMER ACTIVE Activate/deactivate all set timers
11. CLOCK Enable/disable the Real Time Clock (RTC) setting mode
12. DAY a) Select the day for RTC or timer setting
b) Enable/disable FAN Key lock
13. HOUR a) Select the hour for RTC or timer settings
b) Set Override function for 1, 2 or 4 hours
14. MINUTE a) Select the minute for RTC or timer settings
b) Enable/disable key lock
Original Instruction
1 OM-NET3-0906-DAIKIN_EN.indd 1 2/14/2018 2:04:20 PM

2
1.1 ON/OFF Button
• Starting Operation:
When the unit is turned off, press the ON/OFF button.
The operation LED lights and the unit is turned on.
• Stopping Operation:
When the unit is turned on, press the ON/OFF button.The operation LED is extinguished
and control are turned off.
1.2 SLEEP Button
Press SLEEP button to activate the sleep mode or energy saving mode.
1.3 FAN Button
Press FAN button to select AUTO, HIGH, MEDIUM or LOW fan speed.
1.4 MODE Button
Press the MODE button to switch operation from COOL, HEAT, AUTO, DRY, FAN.
The Auto mode is unavailable for Chilled Water (CW) system.
The Auto mode is unavailable for Chilled Water (CW) 2 pipe system.
It is available for Chilled Water (CW) 4 pipe system.
Check the display to see in which mode the control is set.
1.5 ‘ ’or ‘ ’ Set Temperature Button
Press the temperature button and set the temperature of your choice. By pressing the‘ ’ or ‘
’button once, temperature changes by 1°C [or 1°F].
Temperature can be set within the range 16°C~30°C (61°F~86°F) or 20°C~30°C (68°F~86°F).
Therangecan beset byadjusting theshunt jumper behindthe LCDremote(refertablebelow).
During fan mode, temperature can not be set.
Ifpressing‘ ’and‘ ’together,the unitoftemperaturewill changefrom°C to°F andvice-versa.
Jumper 20 - 30 Application
SET Set temp range : 20°C ~ 30°C (68°F ~ 86°F)
OFF Set temp range : 16°C ~ 30°C (61°F ~ 86°F)
1.6 SWING button
Press SWING button to activate the air sweep function.
1.7 Time Setting
i) Set Real Time Clock Setting
Press CLOCK key one time will activate RTC setting mode.Pressing the same key again
will disable RTC setting mode.
Under RTC setting mode, “SET CLOCK” will be shown on LCD and it will blink at 0.5 sec
interval.The RTC and Day setting can be changed by pressing DAY key, HOUR key or
MINUTE key. If there is no further time related (DAY, HOUR and MINUTE) key is pressed
for 15 sec, the unit will quit from the CLOCK setting mode.
ii) 7-Day Programmable Timers
The unit has 3 event functions, each event has an ON TIMER and an OFF TIMER.
Press the timer key (ON TIMER or OFF TIMER) will enable Event 1 timer setting mode.
Press the same key again will enable Event 2 timer setting mode.Press the 3rd times will
enable the Event 3 (Event handset) timer- setting mode.Subsequent key pressed the unit
will quit from timer setting mode.
All timers are event triggered timers and can be overridden by the ON/OFF button and
Override function.
iii) Set Event 1 and Event 2 Timers
Undertimersetting mode,“SETTIMER”will beshown onLCD andblink at0.5 secinterval.
For Event 1 Timer setting, ‘ ON’ or ‘ OFF’ indication will appear and digit “1” will be
displayed on the top left corner of the LCD. ‘ ON’ or ‘ OFF’ indication and digit “2”
will be displayed during Event 2 timer setting.The timer setting can be changed through
pressing the DAY key, HOUR key or MINUTE key. If there is no further time related (DAY,
HOUR and MINUTE) key is pressed, the unit will quit from the timer setting mode.
1 OM-NET3-0906-DAIKIN_EN.indd 2 2/14/2018 2:04:20 PM

3
ENGLISH
iv) Set Event 3 Timer via remote control (Optional)
This timer can be controlled separately through remote control as well as ON TIMER or
OFFTIMER keys.Timer 3 can be set like timers 1 and 2 like above except the DAY setting
is not provided as this timer setting is valid everyday. An indicator ‘3’ will display during
the Event 3 timer setting mode.‘ ON’or ‘ OFF’will blink at 0.5 sec interval during the
timer setting.If there is no futher time related (DAY, HOUR and MINUTE) key is pressed,
the unit will quit from the timer setting mode.
The ON/OFF timer setting received from remote control will override the Event 3 timer
setting from the unit.
1.8 Activating and canceling timers
These timers will not triggered if the timer is not active.To activate the timers, press theTIMER
ACTIVE key unit “TIMER ACTIVE” appears on LCD.This symbol is to indicate Event 1, Event
2 and/or Event 3 timers are active. Pressing the same steps will deactivate the timers and
“TIMER ACTIVE”symbol will disappear.
Another method to cancel the timers setting is changed all the hour setting of the timers to
null one by one.When the setting is null, the LCD display --:--, then this respective timer will
be disable.
1.9 Key Lock
These key lock function to inhibit any setting change. Press the MINUTE key 3 times
consecutively will activate key lock function, “KEYLOCK” will be shown on LCD. Upon all the
keys are locked, only ON/OFF key and MINUTE key can be pressed.To cancel the key lock
function, press the MINUTE key 3 times consecutively, the word “KEYLOCK” disappear.
1.10 Fan Lock
When the DAY key is press 3 times consecutively within 1.5 sec, the fan symbol (shown
above) will disappear and fan key will be inhibited. Press the DAY key 3 times to cancel the
fan lock function.
1.11 Battery Backup
Battery backup is used to retain the RTC and 7-days programmable timer settings during
power down.For unit without battery backup, the default setting will be 12:00 am the timer will
clear during power up.
2.0 ERROR INDICATOR
If any abnormal condition detected, an error code will be shown.When the transmission line
between the main board and the unit line is opened, an error code ‘EOP’ will be shown. For
those errors detected from main board, the format of error code will be as following:
DX System:
CW System:
Error 7 Segments
Room sensor missing/short E1
Indoor coil sensor missing/short E2
Outdoor coil sensor missing/short E3
Compressor overload E4
Outdoor abnormal compressor overload trip or gas leak E5
Condensate water pump fault E6
Error 7 Segments
Room sensor error E1
Pipe water sensor error E2
Pipe water fault E5
Water pump error E6
1 OM-NET3-0906-DAIKIN_EN.indd 3 2/14/2018 2:04:20 PM

4

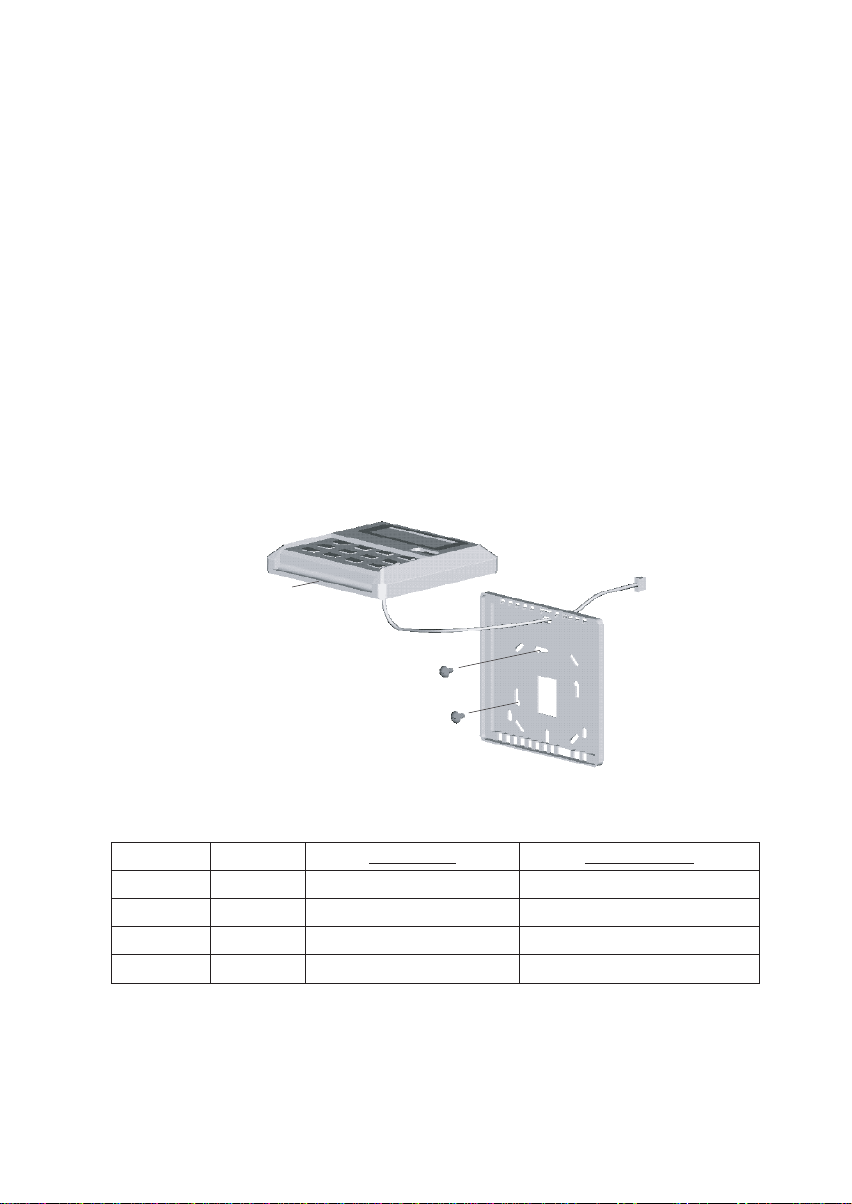

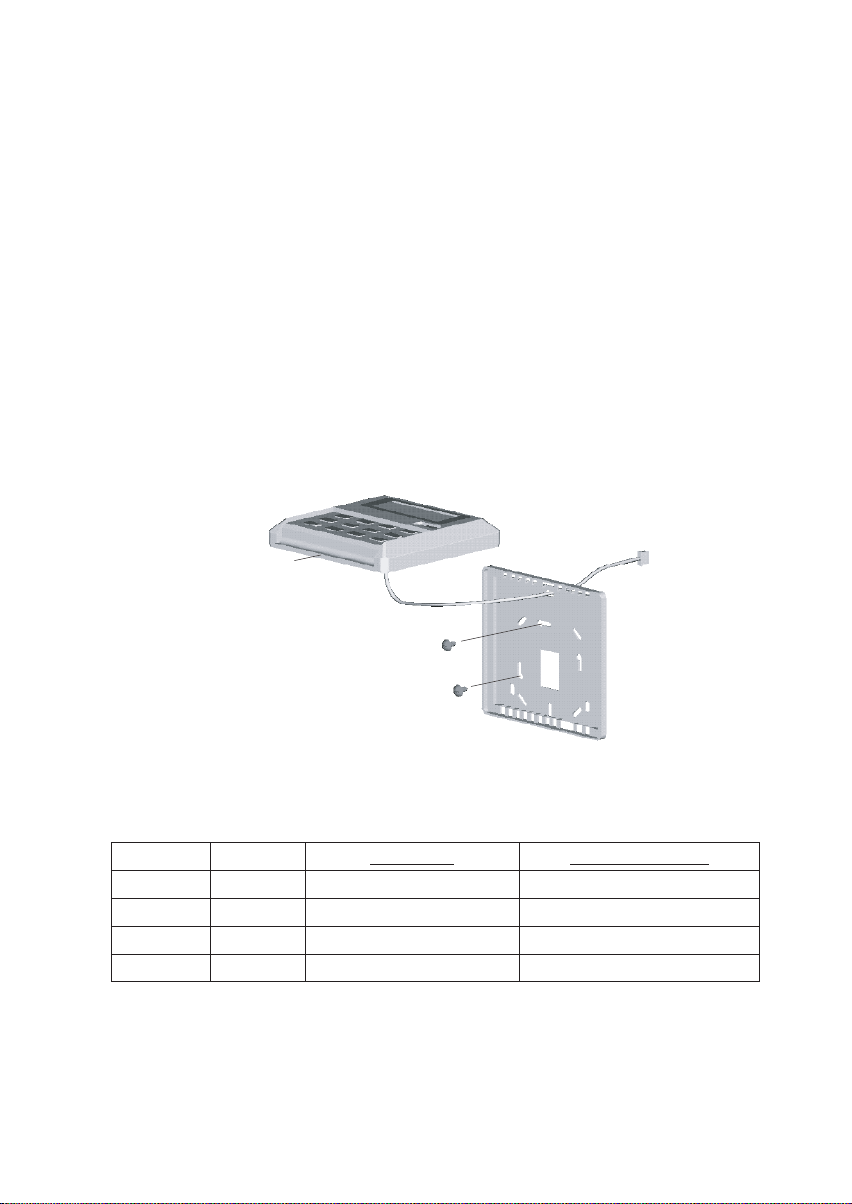

Lower slot for
opening LCD casing
LCD Remote
(Bottom case)
LCD Remote
(Top case)
2 x Wooden
screw
Connection
wires
3.0 INSTALLATION OF LCD REMOTE CONTROLLER
3.1 Accessories
The following accessories are included together with this manual. If any part is missing,
contact your dealer immediately.
1Remote controller
2Wooden screw 4.1 x 16 (2 pieces) & machine screw (2 pieces)
3Instruction manual
4Battery
5Connection wire
3.2 Step-by-step guide
i) First, open up the casing of the LCD remote controller into its top and bottom case
using a screwdriver.To do this, insert the screwdriver into the lower slot and slide it in
the outward direction.
ii) Fix the bottom case onto the wall with the 2 wooden screws provided.
Then, insert the 4-pin connection wires (from main board) through the slot on the upper
center of the case as shown below.
iii) To select cooling only model or heatpump model, some adjustment required in the
shunt jumper setting.
iv) Fasten back the top and bottom case into place. Hook the two upper claws into their
respective slots and snap the lower part shut.
SHUNT JUMPER SETTING FOR MODEL SELECTION
* The AUTO DETECT is unavailable for Chilled Water (CW) System.
JH JD Application Model/Remark
OFF OFF AUTO DETECT Depends on main board
OFF SET CW & DX system Export cool (EC)
SET OFF CW & DX system Heatpump (HP)
SET SET AUTO DETECT Auto heatpump (AP)
1 OM-NET3-0906-DAIKIN_EN.indd 4 2/14/2018 2:04:20 PM

MEMO
1 OM-NET3-0906-DAIKIN_EN.indd 5 2/14/2018 2:04:20 PM

i
2 OM-NET3-0906-DAIKIN_SV.indd i 2/14/2018 2:04:50 PM

1
SVENSKA
1.0 BRUKSANVISNING
Det finns totalt 14 knappar på den trådbundna fjärrkontrollen.
Observera: Override-funktion
Tryck på knappen HOUR en gång om du vill aktivera Override-funktionen i 1 timme. Indikatorn ”H1” visas
uppe i vänster hörn på LCD-skärmen. Tryck på samma knapp igen för att öka inställningen till 2 timmar.
Indikatorn ”H2” visas. Trycker du på knappen en tredje gång ökar du inställningen till 4 timmar. Indikatorn
”H4”visas. Flera knapptryckningar inaktiverar Override-funktionen.
När Override-funktionen är aktiverad kommer alla timers att åsidosättas och slå på enheten i en bestämd
period på 1 timme, 2 timmar eller 4 timmar beroende på ditt val, varefter den stängs av.
Nr KEY FUNCTION
1. ON/OFF Slå på/av enheten genom att kringgå alla tidinställningar
2. SLEEP Aktivera/inaktivera Sleep-funktion
3. FAN Välj fläktvarvtal (Auto/Hög/Med/Låg)
4. MODE Välj driftlägen (Cool/Heat/Auto/Dry/Fan)
5. SET TEMP UP Öka inställd temperatur i °C eller °F
6. SET TEMP DOWN Minska inställd temperatur i °C eller °F
7. SWING Aktivera/inaktivera Swing-kontroll
8. ON TIMER Aktivera/inaktivera inställningsläget Event 1, 2 och 3 ON TIMER
9. OFF TIMER Aktivera/inaktivera inställningsläget Event 1, 2 och 3 OFF TIMER
10. TIMER ACTIVE Aktivera/inaktivera alla inställda timers
11. CLOCK Aktivera/inaktivera inställningsläget Real Time Clock (RTC)
12. DAY a) Välj dagen för RTC eller timerinställningen
b) Aktivera/inaktivera FAN-knapplåset
13. HOUR a) Välj timmen för RTC eller timerinställningar
b) Ställ in Override-funktionen för 1, 2 eller 4 timmar
14. MINUTE a) Välj minuten för RTC eller timerinställningar
b) Aktivera/inaktivera knapplåset
Original Instruktion
2 OM-NET3-0906-DAIKIN_SV.indd 1 2/14/2018 2:04:51 PM

2
1.1 ON/OFF-knapp
• Starta:
När enheten är avstängd trycker du på ON/OFF-knappen.
LED-driftlamporna tänds och enheten slås på.
• Stoppa:
När enheten är påslagen trycker du på ON/OFF-knappen. LED-driftlampan släcks och kontrollerna
inaktiveras.
1.2 SLEEP-knapp
Tryck på knappen SLEEP om du vill aktivera viloläget eller energibesparingsläget.
1.3 FAN-knapp
Tryck på knappen FAN om du vill välja fläktvarvtal AUTO, HIGH, MEDIUM eller LOW.
1.4 MODE-knapp
Tryck på knappen MODE om du vill växla mellan COOL, HEAT, AUTO, DRY, FAN.
Läget Auto är inte tillgängligt för kylt vattensystem (CW).
Läget Auto är inte tillgängligt för kylt vattensystem (CW) med 2 rör.
Det är tillgängligt för kylt vattensystem (CW) med 4 rör.
Kontrollera displayen för att se vilket läge som är inställt.
1.5 ” ”eller ” ” Knappen Set Temperature
Tryck på temperaturknappen och ställ in önskad temperatur. Trycker du på knappen ” ” eller ” ” en
gång ökar temperaturen med 1°C [eller 1°F].
Temperaturen kan ställas in inom området 16°C~30°C (61°F~86°F) eller 20°C~30°C (68°F~86°F).
Du kan ställa in området genom att justera shuntkontakten bakom LCD-fjärrkontrollen (se tabellen
nedan).
Du kan inte ställa in temperaturen i Fan-läget.
Om du trycker på ” ” och ” ” samtidigt, ändrar enheten temperatur från °C till °F och vice versa.
Koppling 20–30 Applikation
SET Ställ in temp.område: 20°C ~ 30°C (68°F ~ 86°F)
OFF Ställ in temp.område: 16°C ~ 30°C (61°F ~ 86°F)
1.6 SWING-knapp
Tryck på knappen SWING om du vill aktivera luftsvepfunktionen.
1.7 Tidinställning
i) Ställ in inställningen för realtidsklockan
Tryck på knappen CLOCK en gång för att aktivera RTC-inställningsläget.Trycker du på samma knapp
igen inaktiveras RTC-inställningsläget.
I RTC-inställningsläget visas ”SET CLOCK”på LCD-skärmen och den blinkar i intervall på 0,5 sekunder.
RTC- och daginställningen kan ändras genom att du trycker på knappen DAY, HOUR eller MINUTE.
Om du inte trycker på någon annan tidsrelaterad (DAY, HOUR och MINUTE) knapp i 15 sekunder,
avslutar enheten klockinställningsläget.
ii) 7-dagarsprogrammerbara timers
Enheten har 3 händelsefunktioner. Varje händelse har en ON TIMER och en OFF TIMER.
Trycker du på timerknappen (ON TIMER eller OFF TIMER) aktiveras Event 1-timerinställningsläget.
Trycker du på samma knapp igen aktiveras Event 2-timerinställningsläget.Trycker du på knappen en
tredje gång aktiveras Event 3-timerinställningsläget (Event handset). Efterföljande knapptryckningar
avslutar enhetens timerinställningsläge.
Alla timers är händelseaktiverad och kan åsidosättas med ON/OFF-knappen och Override-funktionen.
iii) Ställ in timers för Event 1 och Event 2
I tidinställningsläget visas ”SET TIMER” på LCD-skärmen och blinkar i intervall på 0,5 sekunder.
För Event 1-timerinställning visas indikeringen ” ON” eller ” OFF” och siffran ”1” visas uppe i
vänster hörn på LCD-skärmen. Indikeringen ” ON” eller ” OFF” och siffran ”2” visas vid Event
2-timerinställning. Timerinställningen kan ändras genom att du trycker på knappen DAY, HOUR
eller MINUTE. Om du inte trycker på någon annan tidsrelaterad (DAY, HOUR och MINUTE) knapp,
avslutar enheten timerinställningsläget.
2 OM-NET3-0906-DAIKIN_SV.indd 2 2/14/2018 2:04:51 PM

3
SVENSKA
iv) Ställ in Event 3-timer via fjärrkontroll (valfritt)
Denna timer kan styras separat via fjärrkontrollen och knapparna ON TIMER eller OFF TIMER.
Timer 3 kan ställas in på samma sätt som timer 1 och 2 ovan, med skillnaden att inställningen
DAY inte är tillgänglig eftersom den här timerinställningen är giltig varje dag. Indikatorn ”3”visas
i Event 3-timerinställningsläget. ” ON” eller ” OFF” blinkar i intervall på 0,5 sekunder under
timerinställningen. Om du inte trycker på någon annan tidsrelaterad (DAY, HOUR och MINUTE)
knapp , avslutar enheten timerinställningsläget.
ON/OFF-timerinställningen som tas emot från fjärrkontrollen åsidosätter Event
3-timerinställningen från enheten.
1.8 Aktivera och inaktivera timers
Dessa timers kan inte aktiveras om timern inte är aktiv. Du aktiverar timers genom att trycka på
TIMER ACTIVE-knappenheten ”TIMER ACTIVE” som visas på LCD-skärmen. Denna symbol indikerar
att timers för Event 1, Event 2 och/eller att Event 3 är aktiva. Samma steg inaktiverar dessa timers
och symbolen ”TIMER ACTIVE” försvinner.
En annan metod för att avbryta timerinställningen är att ställa in timinställningar för alla dessa timers
till noll en efter en. När inställningen är noll visar LCD-skärmen --:--, och därefter inaktiveras denna
timer.
1.9 Knapplås
Dessa nyckellåsfunktioner förhindrar ändringar.
Tryck på knappen MINUTE 3 gånger om du vill aktivera
knapplåsfunktionen. ”KEYLOCK”visas på LCD-skärmen. När alla knappar är låsta kan du endast trycka
på ON/OFF och MINUTE. Du kan inaktivera knapplåsningsfunktionen genom att trycka på knappen
MINUTE 3 gånger. ”KEYLOCK”försvinner därefter från skärmen.
1.10 Fläktlås
När du trycker på knappen DAY 3 gånger inom 1,5 sekunder, kommer fläktsymbolen (visas
ovan) att försvinna och fläktknappen låses. Tryck på knappen DAY 3 gånger om du vill avbryta
fläktlåsningsfunktionen.
1.11 Batterireserv
Batterireserv används för att behålla RTC-inställningarna och 7 dagarsprogrammerbara
timerinställningarna vid avstängning. För enheter utan batterireserver är standardinställningen 12:00
am och timerrensning vid uppstart.
2.0 FELINDIKATOR
En felkod visas om ett onormalt tillstånd detekteras. När transmissionsledningen mellan huvudkortet
och enhetsledningen öppnas visas felkoden ”EOP”. För de fel som detekteras från huvudkortet kommer
formatet på felkoden att vara följande:
DX-system:
CW-system
Fel 7 segment
Rumsensor saknas/kortsluten E1
Inomhusspolsensor saknas/kortsluten E2
Utomhusspolsensor saknas/kortsluten E3
Kompressor överbelastad E4
Onormal överbelastning eller gasläckage för utomhuskompressor E5
Kondensatfel för vattenpump E6
Fel 7 segment
Rumsensorfel E1
Fel med rörvattensensor E2
Rörvattenfel E5
Vattenpumpfel E6
2 OM-NET3-0906-DAIKIN_SV.indd 3 2/14/2018 2:04:51 PM

4
Undre uttag för
att öppna LCD-hölje
LCD-fjärrkontroll
(Undre hölje)
LCD-fjärrkontroll
(Övre hölje)
2 x träskruvar
Anslutningsledningar
3.0 INSTALLATION AV LCD-FJÄRRKONTROLL
3.1 Tillbehör
Följande tillbehör medföljer handboken. Kontakta omedelbart återförsäljaren om delar saknas.
1Fjärrkontroll
2Träskruv 4,1 x 16 (2 delar) och maskinskruv (2 delar)
3Instruktionsmanual
4Batteri
5Anslutningsledningar
3.2 Steg-för-steg-guide
i)
Öppna LCD-fjärrkontrollen upptill och nedtill på dess hölje med en skruvmejsel. För in
skruvmejseln i det nedre uttaget och skjut den utåt.
ii) Fäst det undre höljet på väggen med de 2 medföljande träskruvarna.
För sedan in 4-stifts anslutningsledningarna (från huvudkortet) genom uttaget på den övre
mittdelen enligt bilden nedan.
iii)
Om du vill välja modell med endast kylning eller modell med värmepump, behöver du göra
vissa justeringar i inställningen för shuntkontakt.
iv)
Sätt tillbaka övre och undre hölje. Haka fast de två övre klorna i deras respektive uttag och stäng
den nedre delen.
INSTÄLLNING FÖR SHUNTKONTAKT FÖR VAL AV MODELL
* AUTO DETECT är inte tillgängligt för kylt vattensystem (CW).
JH JD Applikation Modell/kommentar
OFF OFF AUTO DETECT Beror på huvudkort
OFF SET CW- och DX-system Kylsystem (EC)
SET OFF CW- och DX-system Värmepump (HP)
SET SET AUTO DETECT Automatisk värmepump (AP)
2 OM-NET3-0906-DAIKIN_SV.indd 4 2/14/2018 2:04:51 PM

ANTECKNINGAR
2 OM-NET3-0906-DAIKIN_SV.indd 5 2/14/2018 2:04:51 PM

MEMO / ANTECKNINGAR
2 OM-NET3-0906-DAIKIN_SV.indd 6 2/14/2018 2:04:51 PM

0 CVR OM-NET3-0906-DAIKIN.indd 2 2/14/2018 2:03:28 PM

•In the event that there is any conflict in the interpretation of this manual and any translation of
the same in any language, the English version of this manual shall prevail.
•The manufacturer reserves the right to revise any of the specification and design contain herein
at any time without prior notification.
•I händelse av konflikt i tolkningen av denna handbok och eventuella översättningar av den, ska den
engelska versionen av denna handbok gälla.
•Tillverkaren förbehåller sig rätten att när som helst ändra någon av specifikationerna och utformningen
som finns här, utan föregående meddelande.
P.O.Box 18674, Jebel Ali Free Zone, Dubai-UAE
Email: [email protected]
Web: www.daikinmea.com
Zandvoordestraat 300, B-8400 Oostende,
Belgium
Importer for Turkey
Allianz Plaza-Kucukbakkalkoy Mah.Kayısdagi Cad.No:1 34750
Atasehir-ISTANBUL / TURKIYE
Head office:
Umeda Center Bldg., 2-4-12, Nakazaki-Nishi,
Kita-ku, Osaka, 530-8323 Japan
Tokyo office:
JR Shinagawa East Bldg., 2-18-1, Konan,
Minato-ku, Tokyo, 108-0075 Japan
http://www.daikin.com/global/
Lot 60334, Persiaran Bukit Rahman Putra 3,
Taman Perindustrian Bukit Rahman Putra,
47000 Sungai Buloh, Selangor Darul Ehsan,
Malaysia.
0 CVR OM-NET3-0906-DAIKIN.indd 3 2/14/2018 2:03:28 PM
Other manuals for MERCA
1
Table of contents
Languages:
Other Daikin Handset manuals
