Dell PowerEdge 6950 User manual

www.dell.com | support.dell.com
Dell™ PowerEdge™ 6950 Systems
Getting Started With
Your System
Guide de mise en route
Primeiros passos com o sistema
Procedimientos iniciales con el sistema
Model EMMA

www.dell.com | support.dell.com
Dell™ PowerEdge™ 6950 Systems
Getting Started With
Your System
Model EMMA

Notes, Notices, and Cautions
NOTE: A NOTE indicates important information that helps you make better use of your computer.
NOTICE: A NOTICE indicates either potential damage to hardware or loss of data and tells you how to avoid
the problem.
CAUTION: A CAUTION indicates a potential for property damage, personal injury, or death.
_________________
Information in this document is subject to change without notice.
© 2006 Dell Inc. All rights reserved.
Reproduction in any manner whatsoever without the written permission of Dell Inc. is strictly forbidden.
Trademarks used in this text: Dell, the DELL logo, PowerEdge, and Dell OpenManage are trademarks of Dell Inc.; AMD,AMD Opteron,
and combinationsthereofaretrademarksofAdvancedMicroDevices,Inc.;Microsoft,Windows,andWindowsServerare registeredtrademarks
of Microsoft Corporation; Red Hat is a registered trademark of Red Hat, Inc.; SUSE is a registered trademark of Novell, Inc. in the United
States and other countries.
Other trademarks and trade names may be used in this document to refer to either the entities claiming the marks and names or their products.
Dell Inc. disclaims any proprietary interest in trademarks and trade names other than its own.
Model EMMA
August 2006 P/N KU939 Rev. A00

Getting Started With Your System 3
System Features
The major hardware and software features of your system include:
• Two or four dual-core AMD Opteron™ 8000 Series processors.
• A minimum of 2 GB (dual-processor systems) or 4 GB (four-processor systems) of 667-MHz registered
DDR-II memory modules. Memory is upgradable to a maximum of 64 GB (four-processor systems)
by installing combinations of 512-MB, 1-GB, 2-GB, or 4-GB memory modules in the sixteen memory
module sockets on the system board. (128 GB of memory will be supported when 8 GB memory
modules are available.)
• Support for up to five 3.5-inch hot-plug SAS hard drives.
• An optional internal 1.44-MB, 3.5-inch diskette drive.
• An optional internal slim-line optical drive.
• An optional external USB diskette drive.
• An optional external USB optical drive.
• Two hot-pluggable, 1570-W power supplies in an 1 + 1 redundant configuration. The power supplies
support an input voltage range of 100 V to 208 V.
• Four hot-pluggable system cooling fans.
The system board includes the following features:
• Two x8 lane-width PCI-Express (PCIe) expansion slots and six x4 lane-width PCIe slots.
(One x4 lane-width slot is occupied by the SAS controller card.) Four expansion slots (two x8 slots
and two x4 slots) support full-length expansion cards.
• Two integrated Gb Ethernet NICs, capable of supporting 10-Mbps, 100-Mbps, and 1000-Mbps data
rates. Each NIC also supports TCP/IP offload engine (TOE) functionality.
• Four USB 2.0-compliant connectors (two on the front panel and two on the back panel), capable
of supporting a diskette drive, an optical drive, a keyboard, a mouse, or a USB flash drive.
• Systems management circuitry that monitors operation of the system fans as well as critical system
voltages and temperatures. The systems management circuitry works in conjunction with the systems
management software.
• Standard Baseboard Management Controller (BMC) with serial access.
• An optional remote access controller (RAC) card for remote systems management.
•
An integrated VGA-compatible video subsystem based on an integrated ATI RN50 33-MHz PCI
video controller. The video subsystem includes 16 MB of graphics memory and supports various 2D
graphics video modes. Maximum resolution is 1600x1280 with 65,536 colors. (
When the optional
RAC is installed, the integrated video subsystem is disabled and the video controller on the RAC is
used instead.)

4Getting Started With Your System
• Front-panel support for a video connector, two USB connectors, and a 1x5 LCD panel for system ID
and error messaging.
• Back-panel connectors including one serial, one video, two USB, and two NIC connectors.
• System ID button on the front and back panels.
For more information about specific features, see "Technical Specifications" on page 8.
Supported Operating Systems
Your system supports the following operating systems:
• Microsoft
®
Windows Server
®
2003 R2 Standard and Enterprise Editions
• Microsoft Windows Server 2003 Standard and Enterprise x64 Editions
•RedHat
®
Enterprise Linux AS for x86-64
•SUSE
®
Linux Enterprise Server 10 (when available)
Other Information You May Need
CAUTION: The Product Information Guide provides important safety and regulatory information. Warranty
information may be included within this document or as a separate document.
• The Rack Installation Guide or Rack Installation Instructions included with your rack solution
describes how to install your system into a rack.
• The
Hardware Owner’s Manual provides information about system features and describes how to
troubleshoot the system and install or replace system components. This document may be found on
the CDs that came with your system or at
support.dell.com .
• CDs included with your system provide documentation and tools for configuring and managing your
system.
• Updates are sometimes included with the system to describe changes to the system, software, and/or
documentation.
NOTE: Always check for updates on support.dell.com and read the updates first because they often
supersede information in other documents.
• Release notes or readme files may be included to provide last-minute updates to the system or
documentation or advanced technical reference material intended for experienced users or
technicians.
Obtaining Technical Assistance
If you do not understand a procedure in this guide or if the system does not perform as expected, see
your Hardware Owner’s Manual.
Dell Enterprise Training and Certification is available; see www.dell.com/training for more information.
This service may not be offered in all locations.

Getting Started With Your System 5
Installation and Configuration
CAUTION: Before performing the following procedure, read and follow the safety instructions and important
regulatory information in your Product Information Guide.
This section describes the steps to set up your system for the first time.
Unpacking the System
Unpack your system and identify each item.(Your system may not include the optional rack kit
and bezel shown here.)
Keep all shipping materials in case you need them later.

6Getting Started With Your System

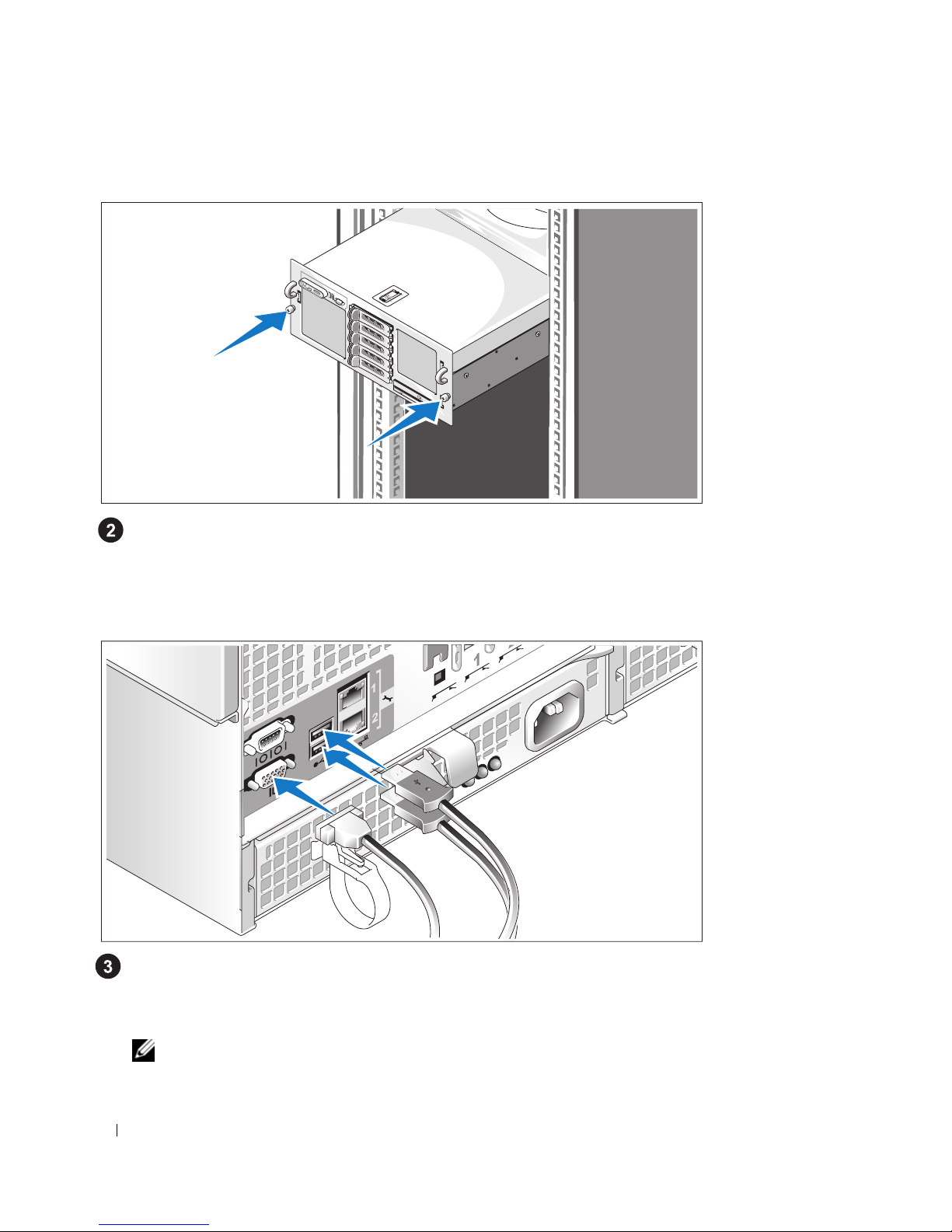

Installing the System in a Rack
Install the system in the rack once you have read the "Safety Instructions" located in the rack
installation documentation for your system.
See your rack installation documentation for instructions on installing your system in a rack.
Connecting the Keyboard, Mouse, and Monitor
Connect the keyboard, mouse, and monitor (optional).
The connectors on the back of your system have icons indicating which cable to plug into each
connector. Be sure to tighten the screws (if any) on the monitor's cable connector.
NOTE: If you simultaneously connect two monitors to the system, using the front and rear video connections,
the video will default to the front since only one display can operate at a time.

Getting Started With Your System 7
Connecting the System and Monitor Power Cables
Connect the monitor's power cable to the monitor (optional). Connect the system’s power cables
to the system.
Plug the other end of the power cables into a grounded electrical outlet or a separate power source
such as an uninterrupted power supply (UPS) or a power distribution unit (PDU). If possible, connect
the power supplies to two different 110V power sources or two different 220V power sources,
depending on the power supplies used.
Turning on the System and Monitor
Press the power button on the system and the monitor (optional). The power indicators should light.
Adjust the monitor's controls until the displayed image is satisfactory.
If you have purchased the optional system bezel, install it after turning on the system.

8Getting Started With Your System
Complete the 0perating System Setup
If you purchased a preinstalled operating system, see the operating system documentation that ships
with your system. To install an operating system for the first time, see the Quick Installation Guide.
Be sure the operating system is installed before installing hardware or software not purchased with
the system.
Technical Specifications
Processor
Processor type Either two or four dual-core AMD Opteron™ 8000 Series
processors
Expansion Bus
Bus type PCIe
Expansion slots
Bandwidth Two x8 lane-width slots, six x4 lane-width slots
(One x4 slot is reserved for use by the SAS controller card)
Size
Two full-length and four half-length x4 lane-width slots
Two full-length x8 lane-width slots
Memory
Architecture 667-MHz registered DDR-II memory modules
Memory module sockets Sixteen 240-pin
Memory module capacities 512 MB, 1 GB, 2 GB, 4 GB, (8 GB when available)
Minimum RAM 2 GB (two processors) or 4 GB (four processors)
Maximum RAM 32 GB (two processors) or 64 GB (four processors)
(128 GB when 8 GB memory modules are available)
Drives
Hard drives Up to five 3.5-inch hot-plug SAS internal drives
Optical drive One optional slimline CD-ROM, DVD-ROM/CD-RW
combination, or DVD-ROM
NOTE: DVD devices are data only

Getting Started With Your System 9
Connectors
Back Panel
NIC Two RJ-45 (for integrated 1-GB NICs)
Serial 9-pin, DTE, 16550-compatible
USB Two 4-pin, USB 2.0 compliant
Video 15-pin VGA
Front Panel
Video 15-pin VGA
USB Two 4-pin, USB 2.0 compliant
Video
Video type ATI RN50 video controller; VGA connector
Video memory 16 MB
Resolution Maximum 2D graphics resolution: 1600 x 1280,
65,536 colors
Power
AC power supply (per power supply)
Wattage 100-180VAC input: Output 12V/76.5A, 3.3Vsb/4A
Maximum 930W
180-264VAC input: Output 12V/129.5A, 3.3Vsb/5A
Maximum 1570W
Voltage Input 100-240VAC, 12-8A, 47-63Hz
Heat dissipation 3171 BTU/hr (maximum)
Maximum inrush current Under typical line conditions and over the entire system
ambient operating range, the inrush current may reach 55A
per power supply for 10 ms or less and 35A per power
supply for up to 150 ms.
Batteries
System battery CR 2032 3.0-V lithium coin cell

10 Getting Started With Your System
Physical
Height 17.3 cm (6.8 in)
Width 44.7 cm (17.6 in)
Depth 70.1 cm (27.6 in)
Weight (maximum configuration) 37 kg (82 lb)
Environmental
NOTE: For additional information about environmental measurements for specific system configurations,
see www.dell.com/environmental_datasheets
Temperature
Operating 10° to 35°C (50° to 95°F)
Storage –40° to 65°C (–40° to 149°F)
Relative humidity
Operating 20% to 80% (noncondensing) with a maximum humidity
gradation of 10% per hour
Storage 5% to 95% (noncondensing)
Maximum vibration
Operating 0.26 Grms (10 to 350 Hz)
Storage 1.54 Grms (10 to 250 Hz)
Maximum shock
Operating One shock pulse in the positive z axis (one pulse on each
side of the system) of 41 G for up to 2 ms
Storage Six consecutively executed shock pulses in the positive and
negative x, y, and z axes (one pulse on each side of the
system) of 71 G for up to 2 ms
Altitude
Operating –16 to 3048 m (–50 to 10,000 ft)
Storage –16 to 10,600 m (–50 to 35,000 ft)

www.dell.com | support.dell.com
Systèmes Dell™ PowerEdge™ 6950
Guide de mise en route
Modèle EMMA

Remarques, avis et précautions
REMARQUE : une REMARQUE indique des informations importantes qui peuvent vous aider à mieux utiliser votre
ordinateur.
AVIS : un AVIS vous avertit d'un risque de dommage matériel ou de perte de données et vous indique comment éviter
le problème.
PRÉCAUTION : une PRÉCAUTION indique un risque potentiel d'endommagement du matériel, de blessure corporelle
ou de mort.
_________________
Les informations contenues dans ce document peuvent être modifiées sans préavis.
© 2006 Dell Inc. Tous droits réservés.
La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc. est strictement interdite.
Marquesutiliséesdanscedocument :Dell, le logoDELL,PowerEdge et Dell OpenManagesontdes marques de Dell Inc. ;AMD,AMD Opteron
et les combinaisons de ces deux termes sont des marques d'Advanced Micro Devices, Inc. ; Microsoft, Windows et Windows Server sont des
marques déposées de Microsoft Corporation ; Red Hat est une marque déposée de Red Hat, Inc. ; SUSE est une marque déposée de Novell,
Inc. aux États-Unis et dans d'autres pays.
Tous les autres noms de marques et marques commerciales utilisés dans ce document se rapportent aux sociétés propriétaires des marques et
des noms de ces produits. Dell Inc. décline tout intérêt dans l'utilisation des marques déposées et des noms de marques ne lui appartenant pas.
Modèle EMMA
Août 2006 P/N KU939 Rev. A00

Guide de mise en route 13
Caractéristiques du système
Les principales caractéristiques du système sur le plan matériel et logiciel sont les suivantes :
• Deux ou quatre processeurs double cœur AMD Opteron™ série 8000.
• Barrettes de mémoire DDR-II à registres, représentant un minimum de 2 Go (système bi-processeur)
ou 4 Go (système quadri-processeur) et cadencées à 667 MHz. La mémoire est extensible à un
maximum de 64 Go (système quadri-processeur) via l'installation de combinaisons de barrettes
de 512 Mo, 1 Go, 2 Go ou 4 Go dans les seize emplacements mémoire de la carte système. Lorsque
des barrettes de mémoire de 8 Go seront disponibles, il sera possible de prendre en charge 128 Go
de mémoire.
• Prise en charge de cinq disques durs SAS de 3,5 pouce, enfichables à chaud.
• Un lecteur de disquette interne de 1,44 Mo/3,5 pouces, en option.
• Un lecteur optique slim interne, en option.
• Un lecteur de disquette USB externe, en option.
• Un lecteur optique USB externe, en option.
• Deux blocs d'alimentation de 1570 W enfichables à chaud dans une configuration redondante 1 + 1.
La tension en entrée prise en charge est de 100 à 208 V.
• Quatre ventilateurs de refroidissement enfichables à chaud.
La carte système offre les caractéristiques suivantes :
• Deux logements d'extension PCI Express (PCIe) x8 et six logements PCIe x4 (l'un des logements
x4 est occupé par la carte contrôleur SAS). Quatre logements d'extension (deux x8 et deux x4)
prennent en charge les cartes d'extension pleine longueur.
• Deux NIC Ethernet Gb intégrés pouvant prendre en charge des débits de données de 10, 100 et
1000 Mbps. Chaque NIC prend également en charge la fonctionnalité TOE (TCP/IP offload engine,
moteur de décentralisation TCP/IP).
• Quatre connecteurs USB compatibles 2.0 (deux à l'avant et deux à l'arrière) pour la connexion d'un
périphérique externe (lecteur de disquette ou lecteur optique, clavier, souris ou lecteur flash USB).
• Des circuits intégrés de gestion de systèmes surveillant le fonctionnement des ventilateurs, ainsi
que les tensions et les températures critiques. Ces circuits de surveillance fonctionnent de pair
avec les logiciels de gestion de systèmes.
• Un contrôleur BMC standard avec accès série.
• Une carte contrôleur d'accès à distance (en option), pour la gestion de systèmes à distance.
•
Un sous-système vidéo intégré compatible VGA, avec contrôleur vidéo PCI ATI RN50 intégré
à33MHz.
Ce sous-système dispose de 16 Mo de mémoire graphique avec prise en charge de
divers modes graphiques en 2D. La résolution maximale est de 1600 x 1200 avec 65 536 couleurs.
Lorsque la carte RAC en option est installée, son contrôleur vidéo est utilisé (le sous-système vidéo
intégré est désactivé).

14 Guide de mise en route
• Le panneau avant contient un connecteur vidéo, deux ports USB et un écran LCD 1 x 5 affichant l'ID
du système et les messages d'erreur.
• Le panneau arrière contient un connecteur vidéo, un port série, deux ports USB et deux connecteurs
de NIC.
• Un bouton d'ID du système sur les panneaux avant et arrière.
Pour plus d'informations sur des caractéristiques spécifiques, voir “Spécifications techniques”,
àlapage18.
Systèmes d'exploitation pris en charge
Le système prend en charge les systèmes d'exploitation suivants :
• Microsoft
®
Windows Server
®
2003 R2 Standard Edition et Enterprise Edition
• Microsoft Windows Server 2003 64 bits, Standard Edition et Enterprise Edition
•RedHat
®
Enterprise Linux AS pour x86-64
•SUSE
®
Linux Enterprise Server 10 (selon disponibilité)
Autres informations utiles
PRÉCAUTION : le document Product Information Guide (Guide d'informations sur le produit) contient
d'importantes informations se rapportant à la sécurité et aux réglementations. Les informations sur la garantie
se trouvent soit dans ce document, soit à part.
• Les documents Rack Installation Guide (Guide d'installation du rack) et Rack Installation Instructions
(Instructions d'installation du rack) fournis avec la solution rack décrivent l'installation du système.
• Le document
Hardware Owner's Manual (Manuel du propriétaire) contient des informations sur les
caractéristiques du système, ainsi que des instructions relatives au dépannage et à l'installation ou au
remplacement de composants. Il se trouve sur les CD fournis avec le système et sur le site
support.dell.com .
• Les CD fournis avec le système contiennent des documents et des outils relatifs à la configuration
et à la gestion du système.
• Des mises à jour sont parfois fournies avec le système. Elles décrivent les modifications apportées
au système, aux logiciels ou à la documentation.
REMARQUE : vérifiez toujours si des mises à jour sont disponibles sur le site support.dell.com et lisez-les
en premier, car elles remplacent souvent les informations contenues dans les autres documents.
• Des notes de version ou des fichiers lisez-moi (readme) sont parfois fournis ; ils contiennent des mises
à jour de dernière minute apportées au système ou à la documentation, ou des documents de référence
technique avancés destinés aux utilisateurs expérimentés ou aux techniciens.

Guide de mise en route 15
Obtention d'une assistance technique
Si vous ne comprenez pas une procédure décrite dans ce guide ou si le système ne réagit pas
comme prévu, consultez le document Hardware Owner's Manual (Manuel du propriétaire).
Des formations et certifications Dell Enterprise sont disponibles. Pour plus d'informations,
consultez le site www.dell.com/training. Ce service n'est disponible que dans certains pays.
Installation et configuration
PRÉCAUTION : avant de commencer la procédure suivante, lisez et appliquez les consignes concernant
la sécurité et les réglementations, que vous trouverez dans le document Product Information Guide
(Guide d'informations sur le produit).
Cette section décrit les étapes à exécuter lors de la configuration initiale du système.
Déballage du système
Déballez le système et identifiez chaque élément. Il est possible que le kit de rack
et le cadre représentés ici ne soient pas fournis, car ils sont disponibles en option.
Conservez les matériaux d'emballage au cas où vous en auriez besoin ultérieurement.

16 Guide de mise en route
Installation du système dans un rack
Commencez par lire les consignes de sécurité qui se trouvent dans la documentation
d'installation du rack, puis installez le système dans le rack.
Consultez la documentation d'installation du rack pour obtenir les instructions appropriées.
Connexion du clavier, de la souris et du moniteur
Connectez le clavier, la souris et le moniteur (facultatif).
Utilisez les icônes des connecteurs situés à l'arrière du système pour savoir où insérer chaque câble.
N'oubliez pas de serrer les vis situées sur le connecteur du câble du moniteur, s'il en est équipé.
REMARQUE : vous ne pouvez utiliser qu'un seul écran à la fois. Si vous connectez deux moniteurs au
système à l'aide des connecteurs vidéo avant et arrière, le système utilise par défaut le connecteur avant.

Guide de mise en route 17
Connexion des câbles d'alimentation du système et du moniteur
Branchez le câble d'alimentation sur le moniteur (en option). Branchez les câbles
d'alimentation sur le système.
Branchez ensuite l'autre extrémité des cordons sur une prise de courant mise à la
terre ou sur une source d'alimentation autonome (onduleur ou unité de distribution
de l'alimentation). Si possible, branchez les blocs d'alimentation sur deux prises
distinctes (220 V ou 110 V selon le type de bloc utilisé).
Mise sous tension du système et du moniteur
Appuyez sur le bouton d'alimentation du système et sur celui du moniteur
(en option). Les voyants d'alimentation doivent s'allumer. Réglez le moniteur
jusqu'à ce que l'image soit correctement affichée.
Si vous avez acheté le cadre en option, installez-le une fois le système mis sous tension.

18 Guide de mise en route
Finalisation de l'installation du système d'exploitation
Si vous avez acheté un système d'exploitation préinstallé, consultez tout d'abord la documentation du
système d'exploitation qui vous a été fournie avec l'ordinateur. Si vous installez un système d'exploitation
pour la première fois, consultez le document Quick Installation Guide (Guide d'installation rapide).
Veillez à installer le système d'exploitation avant tout élément matériel ou logiciel acheté séparément.
Spécifications techniques
Processeur
Type de processeur Deux ou quatre processeurs double cœur AMD Opteron™
série 8000
Bus d'extension
Type de bus PCIe
Logements d'extension
Bande passante Deux logements x8 , six logements x4
(un logement x4 est réservé à la carte contrôleur SAS)
Taille
Deux logements x4 pleine longueur et quatre logements
x4 demi-longueur
Deux logements x8 pleine longueur
Mémoire
Architecture Barrettes de mémoire DDR-II à registres - 667 MHz
Supports de barrette de mémoire Seize supports à 240 broches
Capacité des barrettes de mémoire 512 Mo, 1 Go, 2 Go ou 4 Go (8 Go possibles
ultérieurement)
RAM minimale 2 Go (deux processeurs) ou 4 Go (quatre processeurs)
RAM maximale 32 Go (deux processeurs) ou 64 Go (quatre processeurs)
(128 Go lorsque des barrettes de mémoire de 8 Go seront
disponibles)
Lecteurs
Disques durs Jusqu'à cinq lecteurs SAS internes de 3,5 pouce,
enfichables à chaud
Lecteur optique Un lecteur de CD-ROM ou de DVD-ROM slim, ou un
lecteur combo DVD-ROM/ CD-RW, tous deux en option
REMARQUE : les périphériques DVD sont uniquement des
périphériques de données.
