SERVICE MANUAL
MODEL SYS-57HT
SPEAKER SYSTEM PACK
For U.S.A. & Canada model
X0284 V.01 DE/CDM 0607
Some illustrations using in this service manual are
slightly different from the actual set.
●
Please use this service manual with referring to the
operating instructions without fail.
●
For purposes of improvement, specifications and
design are subject to change without notice.
●
●
本文中に使用しているイラストは、説明の都合上現物
と多少異なる場合があります。
●
修理の際は、必ず取扱説明書を参照の上、作業を行っ
てください。
サービスをおこなう前に、このサービスマニュアルを
必ずお読みください。本機は、火災、感電、けがなど
に対する安全性を確保するために、さまざまな配慮を
おこなっており、また法的には「電気用品安全法」に
もとづき、所定の許可を得て製造されております。
従ってサービスをおこなう際は、これらの安全性が維
持されるよう、このサービスマニュアルに記載されて
いる注意事項を必ずお守りください。
●
本機の仕様は性能改良のため、予告なく変更すること
があります。
●
補修用性能部品の保有期間は、製造打切後8年です。
注 意
TOKYO, JAPAN
Denon Brand Company, D&M Holdings Inc.
Ver. 1
w w w . x i a o y u 1 6 3 . c o m
Q Q
3
7
6 3
1 5 1 5
0 9 9
2
8 9
4 2
9 8
T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3
Q Q
TEL [phone] QQ 376315150 892498299 TEL [phone] QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com

2
SYS-57HT
Please heed the points listed below during servicing and inspection.
◎Heed the cautions!
Spots requiring particular attention when servicing, such as
the cabinet, parts, chassis, etc., have cautions indicated on
labels or seals. Be sure to heed these cautions and the cau-
tions indicated in the handling instructions.
◎Caution concerning electric shock!
(1) An AC voltage is impressed on this set, so touching inter-
nal metal parts when the set is energized could cause
electric shock. Take care to avoid electric shock, by for ex-
ample using an isolating transformer and gloves when
servicing while the set is energized, unplugging the power
cord when replacing parts, etc.
(2)There are high voltage parts inside. Handle with extra care
when the set is energized.
◎ Caution concerning disassembly and assembly!
Though great care is taken when manufacturing parts from
sheet metal, there may in some rare cases be burrs on the
edges of parts which could cause injury if fingers are moved
across them. Use gloves to protect your hands.
◎Only use designated parts!
The set's parts have specific safety properties (fire resis-
tance, voltage resistance, etc.). For replacement parts, be
sure to use parts which have the same properties. In particu-
lar, for the important safety parts that are marked ! on wiring
diagrams and parts lists, be sure to use the designated parts.
◎Be sure to mount parts and arrange the
wires as they were originally!
For safety reasons, some parts use tape, tubes or other insu-
lating materials, and some parts are mounted away from the
surface of printed circuit boards. Care is also taken with the
positions of the wires inside and clamps are used to keep
wires away from heating and high voltage parts, so be sure to
set everything back as it was originally.
◎Inspect for safety after servicing!
Check that all screws, parts and wires removed or discon-
nected for servicing have been put back in their original posi-
tions, inspect that no parts around the area that has been
serviced have been negatively affected, conduct an insulation
check on the external metal connectors and between the
blades of the power plug, and otherwise check that safety is
ensured.
(Insulation check procedure)
Unplug the power cord from the power outlet, disconnect the
antenna, plugs, etc., and turn the power switch on. Using a
500V insulation resistance tester, check that the insulation re-
sistance between the terminals of the power plug and the ex-
ternally exposed metal parts (antenna terminal, headphones
terminal, microphone terminal, input terminal, etc.) is 1MΩor
greater. If it is less, the set must be inspected and repaired.
Concerning important safety parts
Many of the electric and structural parts used in the set have
special safety properties. In most cases these properties are
difficult to distinguish by sight, and using replacement parts
with higher ratings (rated power and withstand voltage) does
not necessarily guarantee that safety performance will be pre-
served. Parts with safety properties are indicated as shown
below on the wiring diagrams and parts lists is this service
manual. Be sure to replace them with parts with the designat-
ed part number.
(1) Schematic diagrams ... Indicated by the ! mark.
(2) Parts lists ... Indicated by the ! mark.
Using parts other than the designated parts
could result in electric shock, fires or other
dangerous situations.
SAFETY PRECAUTIONS
The following check should be performed for the continued protection of the customer and service technician.
LEAKAGE CURRENT CHECK
Before returning the unit to the customer, make sure you make either (1) a leakage current check or (2) a line to chassis
resistance check. If the leakage current exceeds 0.5 milliamps, or if the resistance from chassis to either side of the power
cord is less than 460 kohms, the unit is defective.
CAUTION
CAUTION
サービス、点検時にはつぎのことにご注意願います。
◎注意事項をお守りください！
サービスのとき特に注意を必要とする個所についてはキャ
ビネット、部品、シャーシなどにラベルや捺印で注意事項を
表示しています。これらの注意書きおよび取扱説明書などの
注意事項を必ずお守りください。
◎感電に注意！
(1) このセットは、交流電圧が印加されていますので通電時
に内部金属部に触れると感電することがあります。従っ
て通電サービス時には、絶縁トランスの使用や手袋の着
用、部品交換には、電源プラグを抜くなどして感電にご
注意ください。
(2) 内部には高電圧の部分がありますので、通電時の取扱に
は十分ご注意ください。
◎分解、組み立て作業時のご注意！
板金部品の端面の『バリ』は、部品製造時に充分管理をして
おりますが、板金端面は鋭利となっている箇所が有りますの
で、部品端面に触れたまま指を動かすとまれに怪我をする場
合がありますので十分注意して作業して下さい。手の保護の
ために手袋を着用してください。
◎指定部品の使用！
セットの部品は難燃性や耐電圧など安全上の特性を持った
ものとなっています。従って交換部品は、使用されていたも
のと同じ特性の部品を使用してください。特に配線図、部品
表に!印で指定されている安全上重要な部品は必ず指定の
ものをご使用ください。
◎部品の取付けや配線の引きまわしは、
元どおりに！
安全上、テープやチューブなどの絶縁材料を使用したり、プ
リント基板から浮かして取付けた部品があります。また内部
配線は引きまわしやクランパーによって発熱部品や高圧部
品に接近しないように配慮されていますので、これらは必ず
元どおりにしてください。
◎サービス後は安全点検を！
サービスのために取り外したねじ、部品、配線などが元どお
りになっているか、またサービスした個所の周辺を劣化させ
てしまったところがないかなどを点検し、外部金属端子部
と、電源プラグの刃の間の絶縁チェックをおこなうなど、安
全性が確保されていることを確認してください。
（絶縁チェックの方法）
電源コンセントから電源プラグを抜き、アンテナやプラグな
どを外し、電源スイッチを入れます。500V 絶縁抵抗計を用
いて、電源プラグのそれぞれの端子と外部露出金属部［アン
テナ端子、ヘッドホン端子マイク端子、入力端子など］との
間で、絶縁抵抗値が１ MΩ 以上であること、この値以下の
ときはセットの点検修理が必要です。
安全上重要な部品について
本機に使用している多くの電気部品、および機構部品は安全
上、特別な特性を持っています。この特性はほとんどの場合、
外観では判別つきにくく、またもとの部品より高い定格（定
格電力、耐圧）を持ったものを使用しても安全性が維持され
るとは、限りません。安全上の特性を持った部品は、この
サービスマニュアルの配線図、部品表につぎのように表示し
ていますので必ず指定されている部品番号のものを使用願
います。
(1) 配線図…!マークで表示しています。
(2) 部品表…!マークで表示しています。
指定された部品と異なるものを使用した場合に
は、感電、火災などの危険を生じる恐れがあり
ます。
注 意
注 意
w w w . x i a o y u 1 6 3 . c o m
Q Q
3
7
6 3
1 5 1 5
0 9 9
2
8 9
4 2
9 8
T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3
Q Q
TEL [phone] QQ 376315150 892498299 TEL [phone] QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com

3
SYS-57HT
DSW-76(Black) Section
DSW-76(Black) BLOCK/LEVEL DIAGRAM
VOL
DIRECT MODE
ATT
CROSSOVER
CONTROL
HPF
DIRECT MODE SW
SW202
LINE INPUT
ALC
POWER AMPREVERSE PHASE
NORMAL
SPEAKER
U201
U203
U203
20
0
40
-
10
(dB)
20
0
40
-
10
(dB)
+20dB
+1.84dB
+4.34dB
+4.34dB
+27.2dB
+50.5dB 20V/4ohrm THD 0.7% (ALCON)
20V/4ohrm THD 0.7% (ALCON)
at 55Hz
at 55Hz
-1dB -1dB
830mV 75mV
w w w . x i a o y u 1 6 3 . c o m
Q Q
3
7
6 3
1 5 1 5
0 9 9
2
8 9
4 2
9 8
T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3
Q Q
TEL [phone] QQ 376315150 892498299 TEL [phone] QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com

4
SYS-57HT
DSW-76(Black) Section

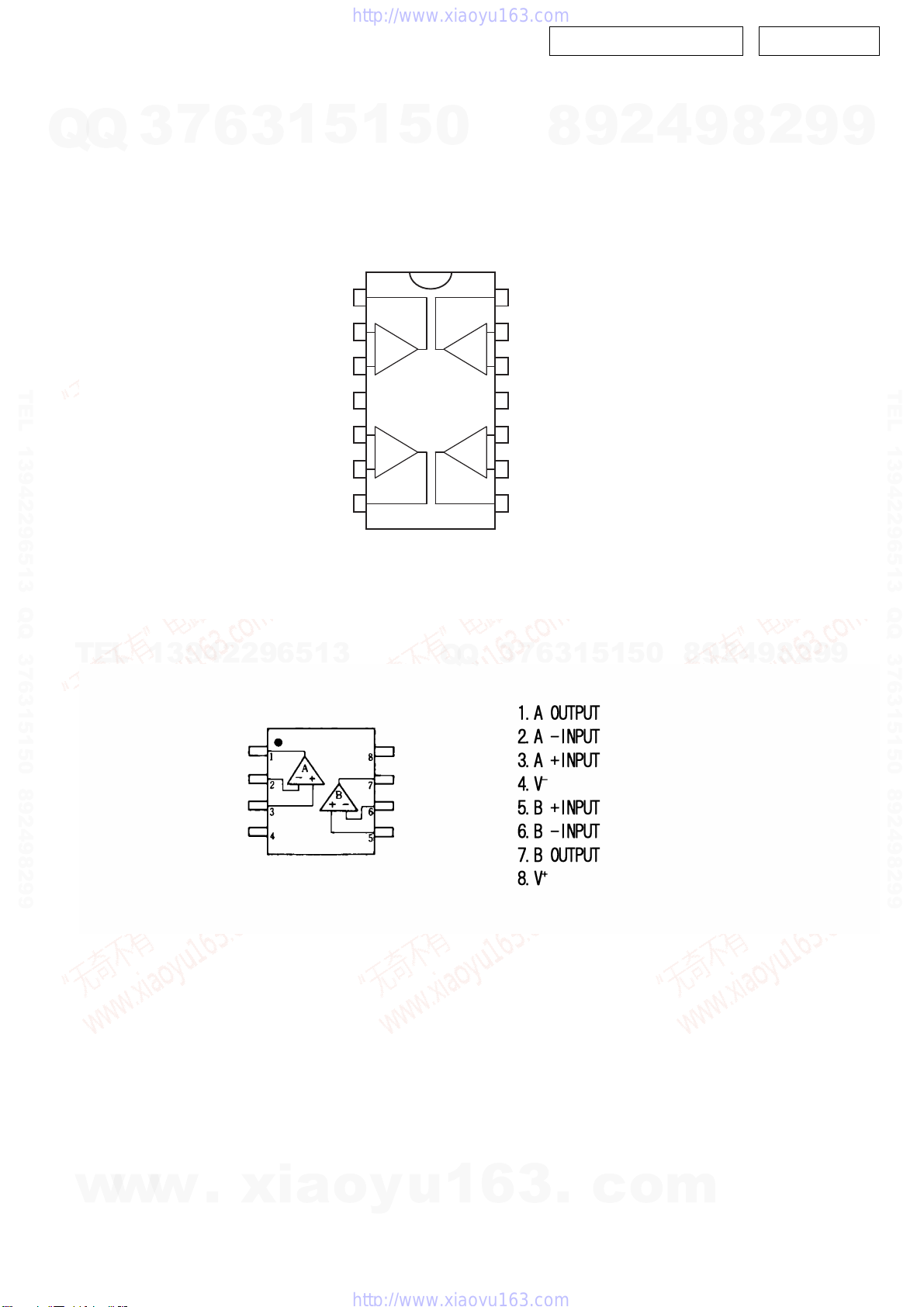

DSW-76(Black) SEMICONDUCTORS
Only major IC's are shown,generai IC's etc. are omitted to list.
主な半導体を記載しています。汎用の半導体は記載を省略しています。
IC's
TL074CN (U201-203) PRE-AMP P.W.B. UNIT
NJM4558D (U101) AMP P.W.B. UNIT
Inverting Input 2
Non-inverting Input 2
Non-inverting Input 1
CC
V-
CC
V
1
2
3
4
8
5
6
7
9
10
11
12
13
14
+
Output 3
Output 4
Non-inverting Input 4
Inverting Input 4
Non-inverting Input 3
Inverting Input 3
-
+
-
+
-
+
-
+
Output 1
Inverting Input 1
Output 2
w w w . x i a o y u 1 6 3 . c o m
Q Q
3
7
6 3
1 5 1 5
0 9 9
2
8 9
4 2
9 8
T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3
Q Q
TEL [phone] QQ 376315150 892498299 TEL [phone] QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com

5
SYS-57HT
DSW-76(Black) Section
DSW-76(Black) PRINTED WIRING BOARDS (1/2)
AMP P.W.B. UNIT
w w w . x i a o y u 1 6 3 . c o m
Q Q
3
7
6 3
1 5 1 5
0 9 9
2
8 9
4 2
9 8
T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3
Q Q
TEL [phone] QQ 376315150 892498299 TEL [phone] QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com

6
SYS-57HT
DSW-76(Black) Section
DSW-76(Black) PRINTED WIRING BOARDS (2/2)
PRE-AMP P.W.B. UNIT
POWER P.W.B. UNIT
w w w . x i a o y u 1 6 3 . c o m
Q Q
3
7
6 3
1 5 1 5
0 9 9
2
8 9
4 2
9 8
T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3
Q Q
TEL [phone] QQ 376315150 892498299 TEL [phone] QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com

7
SYS-57HTDSW-76(Black) Section
NOTE FOR PARTS LIST
•Part indicated with the mark "nsp" are not always in stock and possibly to
take a long period of time for supplying, or in some case supplying of part
may be refused.
•When ordering of part, clearly indicate "1" and "I" (i) to avoid mis-
supplying.
•Ordering part without stating its part number can not be supplied.
•Part indicated with the mark " ★" is not illustrated in the exploded view.
•Not including General-purpose Carbon Film Resistor in the P.W.Board
parts list. (Refer to the Schematic Diagram for those parts.)
•Not including General-purpose Carbon Chip Resistor in the P.W.Board
parts list. (Refer to the Schematic Diagram for those parts.)
WARNING:
Parts marked with this symbol !have critical characteristics.
Use ONLY replacement parts recommended by the manufacturer.
s
s
s
s
ss
ss
s
s
s
s
RD : 2B : 1/8 W F : ±1% P :
RC : 2E : 1/4 W G : ±2% NL :
RS : 2H : 1/2 W J : ±5% NB :
RW : 3A : 1 W K : ±10% FR :
RN : 3D : 2 W M : ±20% F :
RK : 3F : 3 W
3H : 5 W
RN 14K 2E 182 G FR
∗18 2 Ö1800 =1.8k
0
2
1R 2 Ö1.2
1
2 R
CE 04W 1H 2R2 M BP
CE : 0J : 6.3 V F : ±1% HS :
CA : 1A : 10 V G : ±2% BP :
CS : 1C : 16 V J : ±5% HR :
CQ : 1E : 25 V K : ±10% DL :
CK : 1V : 35 V M : ±20% HF :
CC : 1H : 50 V Z : +80% U : UL
CP : 2A : 100 V −20% C : CSA
CM : 2B : 125 V P : +100% W : UL-CSA
CF : 2C : 160 V −0% F :
CH : 2D : 200 V C : ±0.25pF
2E : 250 V D : ±0.5pF
2H : 500 V = :
2J : 630 V
∗
22 2 Ö2200µF
0
2
µF
22 2 Ö2200pF=0.0022µF
0
2
pFpF
22 1 Ö220pF
2
(0 2 )
0
(0 0 1 )
2R 2 Ö2.2µF
1
2 R
µF
AC
RD : Carbon 2B : 1/8W F : ±1% P : Pulse-resistant type
RC : Composition 2E : 1/4W G : ±2% NL : Low noise type
RS : Metal oxide film 2H : 1/2W J : ±5% NB : Non-burning type
RW : Winding 3A : 1W K : ±10% FR : Fuse-resistor
RN : Metal film 3D : 2W M : ±20% F : Lead wire forming
RK : Metal mixture 3F : 3W
3H : 5W
CE : Aluminum foil 0J : 6.3V F : ±1% HS : High stability type
electrolytic
CA : Aluminum solid 1A : 10V G : ±2% BP : Non-polar type
electrolytic
CS : Tantalum electrolytic 1C : 16V J : ±5% HR : Ripple-resistant type
CQ : Film 1E : 25V K : ±10% DL : For change and discharge
CK : Ceramic 1V : 35V M : ±20% HF : For assuring high
requency
CC : Ceramic 1H : 50V Z : +80% U : UL part
CP : Oil 2A : 100V –20% C : CSA part
CM : Mica 2B : 125V P : +100% W : UL-CSA type
CF : Metallized 2C : 160V –0% F : Lead wire forming
CH : Metallized 2D : 200V C : ±0.25pF
2E : 250V D : ±0.5pF
2H : 500V = : Others
2J : 630V
ll
ll
lResistors
Ex.:RN 14K 2E 182 GFR
Type Shape Power Resist- Allowable Others
and per- ance error
formance
]Resistance
1 8 2⇒1800 ohm = 1.8 kohm
Indicates number of zeros after effective number.
2-digit effective number.
•Units: ohm
1 R 2⇒1.2 ohm
1-digit effective number.
2-digit effective number, decimal point indicated by R.
•Units: ohm
ll
ll
lCapacitors
Ex.:CE 04W 1H 2R2 M BP
Type Shape Dielectric Capacity Allowable Others
and per- strength error
formance
]Capacity (electrolyte only)
2 2 2⇒2200µF
Indicates number of zeros after effective number.
2-digit effective number.
•Units: µF.
2 R 2⇒2.2µF
1-digit effective number.
2-digit effective number, decimal point indicated by R.
•Units: µF.
]Capacity (except electrolyte)
2 2 2⇒2200pF=0.0022µF
(More than 2) Indicates number of zeros after effective number.
2-digit effective number.
•Units: pF.
2 2 1⇒220pF
(0 or 1) Indicates number of zeros after effective number.
2-digit effective number.
•Units: pF.
•When the dielectric strength is indicated in AC, "AC" is included after the dieelectric
strength value.
部品表について
１．nsp 印の部品は常時在庫していませんので供給に長時間を要すること
があります。
場合によっては、供給をお断りすることがあります。
２．部品を発注する際は特に数字の " １ " と英字の "Ｉ" との区別をはっき
り記入してください。
３．部品番号を表示していない部品は供給できません。
４．!印の部品は安全上重要な部品です。交換するときは、安全および性
能維持のため必ず指定の部品をご使用ください。
５．★印のついている部品は分解図中には記載していません。
６．汎用カーボン抵抗器は記載していません。定数は回路図を参照願いま
す。
７．汎用カーボンチップ抵抗器は記載していません。定数は回路図を参照
願います。
８．部品表の抵抗器、コンデンサの品名記号の読み方は表を参照してくだ
さい。
w w w . x i a o y u 1 6 3 . c o m
Q Q
3
7
6 3
1 5 1 5
0 9 9
2
8 9
4 2
9 8
T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3
Q Q
TEL [phone] QQ 376315150 892498299 TEL [phone] QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com

8
SYS-57HT
DSW-76(Black) Section
DSW-76(Black) PARTS LIST OF P.W.B. UNIT ASS’Y
＊本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。
＊The parts listed below are for maintenance only, might differ from the parts used in the unit in appearances or dimensions.
＊"nsp" 印の部品は常時在庫していませんので供給に長時間を要することがあります。場合によっては、供給をお断りする場合があります。
＊Part indicated with the mark “nsp” are not always in stock and possibly to take a long period of time for supplying, or in some case supplying of part may be refused.
PRE-AMP P.W.B. UNIT ASS'Y
Ref. No nsp Part No. Part Name Remark Q'ty New
SEMICONDUCTORS GROUP
U201-203 00D DSW 7601 025 TL074CN 190-16t1074cn-e
Q201-203 00D DSW 7601 028 TR2SC1815GR 192-027c1815gr-e
Q205-209 00D DSW 7601 028 TR2SC1815GR 192-027c1815gr-e
Q214-215 00D DSW 7601 028 TR2SC1815GR 192-027c1815gr-e
Q210-213 00D DSW 7601 030 TR2SA1015GR 192-028a1015gr-e
D201-204 00D DSW 7601 043 D 1N4002 197-101n4002-e
D205-208 00D DSW 7601 042 D 100mA 1N4148/75V 197-031n4148-e
D211 00D DSW 7601 043 D 1N4002 197-101n4002-e
D212-220 00D DSW 7601 042 D 100mA 1N4148/75V 197-031n4148-e
D221-223 00D DSW 7601 043 D 1N4002 197-101n4002-e
DZ201 00D DSW 7601 048 ZD 1/2W/3.3V 199-15000335-e
DZ202,203 00D DSW 7601 046 ZD 1/2W/12V 199-05001203j-e
DZ204-206 00D DSW 7601 044 ZD 1/2W/2.4V 199-05000243j-e
LED201 00D DSW 7601 040 LED 195-10339evg-e
RESISTER GROUP
VR201 00D DSW 7601 010 VAR R 115-h203b214-e
VR202 00D DSW 7601 011 VAR R 115-h503a102-e
CAPACITORS GROUP
C201-204 - ERECTRIC C 10uF/16V 135-3106m16-e
C205,206 - ERECTRIC C 10uF/25V 135-3106m25-e
C207 - ERECTRIC C 10uF/16V 135-3106m16-e
C208 - ERECTRIC C 47U/25V 135-3476m25-e
C209-215 - CERAMIC C 220P/50V 130-2b221k503-e
C216 - CERAMIC C 47P/50V 130-2b470k503-e
C217 - ERECTRIC C 1UF/16V 135-3105m16-e
C218,219 - ERECTRIC C 220uF/25V 135-3227m25-e
C220-228 - CERAMIC C 0.1U/50V 130-3f104z503-e
C229,230 - ERECTRIC C 47U/25V 135-3476m25-e
C231,232 - ERECTRIC C 10uF/16V 135-3106m16-e
C233-235 - FILM C 0.1U/63V 129-a104j633-e
C236 - CERAMIC C 1000P/50V 130-2b102k503-e
C237 - FILM C 0.22uF/63V 129-a223j633-e
C238 - FILM C 0.047U/63V 129-a473j633-e
C239 - ERECTRIC C 100uF/16V 135-3107m16-e
C240 - ERECTRIC C 4.7U/16V 135-3475m16-e
C241,242 - ERECTRIC C 10uF/25V 135-3106m25-e
w w w . x i a o y u 1 6 3 . c o m
Q Q
3
7
6 3
1 5 1 5
0 9 9
2
8 9
4 2
9 8
T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3
Q Q
TEL [phone] QQ 376315150 892498299 TEL [phone] QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com

9
SYS-57HT
DSW-76(Black) Section
AMP P.W.B. UNIT ASS'Y
C243 - ERECTRIC C 100UF/25V 135-3107m25-e
C244,245 - FILM C 10NF/63V 129-a103j633-e
C246 - ERECTRIC C 47U/25V 135-3476m25-e
C247 - CERAMIC C 0.01U/50V 130-2b103k503-e
C248 - ERECTRIC C 47U/25V 135-3476m25-e
C249 - FILM C 0.15U/63V 129-a154j633-e
OTHER PARTS GROUP
P201 - 7PIN WIRE/BLK/WHT 162-5015d005-e *
P201 - 5PIN CONNECTOR 175-1c05v01-e
RCA1 - RCA-209A/BLK 174-0rca209u-e *
SW201-203 00D DSW 7601 023 MS7210V/6PIN 180-tms7210v-e *
- LED HOLDER7.5*7.1*8.25 361-NYL-05012-0BAE *
Ref. No nsp Part No. Part Name Remark Q'ty New
SEMICONDUCTORS GROUP
U101 00D DSW 7601 024 4558D 190-06m4558d-e
Q101,102 00D DSW 7601 028 TR2SC1815GR 192-027c1815gr-e
Q103 00D DSW 7601 032 TR2N5551 192-1572n5551-e
Q104 00D DSW 7601 033 TR2N5401 192-1582n5401-e
Q105 00D DSW 7601 039 TRHSB649T 192-992b649t-e
Q106 00D DSW 7601 038 TRHSD669A 192-991d669a-e
Q107 00D DSW 7601 026 TRTIP35C 192-021tip35c-e
Q108 00D DSW 7601 027 TRTIP36C 192-022tip36c-e
Q109 00D DSW 7601 032 TR2N5551 192-1572n5551-e
Q110 00D DSW 7601 033 TR2N5401 192-1582n5401-e
Q111-113 00D DSW 7601 028 TR2SC1815GR 192-027c1815gr-e
Q114 00D DSW 7601 030 TR2SA1015GR 192-028a1015gr-e
Q115 00D DSW 7601 028 TR2SC1815GR 192-027c1815gr-e
Q116 00D DSW 7601 030 TR2SA1015GR 192-028a1015gr-e
Q117 00D DSW 7601 034 TRTIP31C 192-161tip31c-e
Q118 00D DSW 7601 028 TR2SC1815GR 192-027c1815gr-e
Q119 00D DSW 7601 037 TRKSB772Y 192-202b772y-e
Q120 00D DSW 7601 036 TRTIP42C 192-162tip42c-e
Q121 00D DSW 7601 029 TR2SC2235Y 192-027c2235y-e
Q122 00D DSW 7601 030 TR2SA1015GR 192-028a1015gr-e
Q123 00D DSW 7601 028 TR2SC1815GR 192-027c1815gr-e
Q124 00D DSW 7601 035 TRTIP41C 192-161tip41c-e
Q125 00D DSW 7601 031 TR2SA965Y 192-028a965y-e
Q126 00D DSW 7601 028 TR2SC1815GR 192-027c1815gr-e
Q127 00D DSW 7601 030 TR2SA1015GR 192-028a1015gr-e
Q128 00D DSW 7601 030 TR2SA1015GR 192-028a1015gr-e
D101 00D DSW 7601 042 D 1N4148 197-031n4148-e
D102 00D DSW 7601 049 ZD 3.3V 199-15000335-e
Ref. No nsp Part No. Part Name Remark Q'ty New
w w w . x i a o y u 1 6 3 . c o m
Q Q
3
7
6 3
1 5 1 5
0 9 9
2
8 9
4 2
9 8
T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3
Q Q
TEL [phone] QQ 376315150 892498299 TEL [phone] QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com

10
SYS-57HT
DSW-76(Black) Section
D103 00D DSW 7601 042 D 1N4148 197-031n4148-e
D105 00D DSW 7601 042 D 1N4148 197-031n4148-e
D106,107 00D DSW 7601 050 ZD 6.2V 199-15000625-e
D108 00D DSW 7601 042 D 1N4148 197-031n4148-e
D109 00D DSW 7601 051 ZD 16V 199-15001605-e
D110 00D DSW 7601 041 D KBL405/500V 197-00kbl405-e
D111,112 00D DSW 7601 055 D 1N5402 97-101n5402-e
D113,114 00D DSW 7601 042 D 1N4148 197-031n4148-e
D115 00D DSW 7601 041 D KBL405/500V 197-00kbl405-e
D117,118 00D DSW 7601 042 D 1N4148 197-031n4148-e
D130 00D DSW 7601 047 D 500mW/24V 199-05002403j-e
RESISTER GROUP
R121,122 00D DSW 7601 008 R 0.1ohm/5W 113-500r1j10-e
R132 00D DSW 7601 006 R 1K/2W 110-20102jk2-e
R138 00D DSW 7601 009 SEMI VAR. R 3K/0.3W 114-03302m0-e
R167 00D DSW 7601 005 R TTC-802(JS)/NTC 109-1ttc802j0-e
CAPACITORS GROUP
C103 - ERECTRIC C 47U/25V 135-3476m25-e
C104 - CERAMIC C 100P/50V 130-sl101k503-e
C105 - ERECTRIC C 1U/50V 135-3105m50-e
C106 - CERAMIC C 0.047U/50V 130-3f473m503-e
C107 - FILM C 0.1U/50V 132-104j503-e
C108 - CERAMIC C 0.1U/50V 30-3f104z503-e
C109,110 - ERECTRIC C 100uF/16V 135-3107m16-e
C111 - ERECTRIC C 220U/16V 135-3227m16-e
C112 - ERECTRIC C 4.7U/50V 135-3475m50-e
C113 - CERAMIC C 0.1U/50V 30-3f104z503-e
C114 - ERECTRIC C 22U/50V 135-3226m50-e
C115 - CERAMIC C 0.1U/50V 30-3f104z503-e
C116 - CERAMIC C 1000P/50V 130-2b102k503-e
C117 - ERECTRIC C 100U/25V 135-3107m25-e
C118 - ERECTRIC C 22U/50V 135-3226m50-e
C119 - CERAMIC C 0.1U/50V 30-3f104z503-e
C120 - ERECTRIC C 100U/25V 135-3107m25-e
C121,122 00D DSW 7601 012 ERECTRIC C 4700uF/35V 135-4478m35-e
C123-128 - FILM C 0.022uF/100V 132-223ja03-e
C129,130 - ERECTRIC C 220U/10V 135-3227m10-e
C131,132 - FILM C 0.022uF/100V 132-223ja03-e
C133,134 00D DSW 7601 013 ERECTRIC C 4700uF/63V 135-4478m63-e
C135,136 - ERECTRIC C 100U/50V 135-3107m50-e
C137,138 - CERAMIC C 0.1U/50V 30-3f104z503-e
C139,140 - CERAMIC C 100P/50V 130-sl101k503-e
C141 - CERAMIC C 1000P/50V 130-2b102k503-e
OTHER PARTS GROUP
P101 - 7PIN CONNECTOR 175-1c07v01-e
P102 - 2PIN CONNECTOR 175-1d02v01-e
P103 - 5PIN CONNECTOR 175-1d05v01-e
P104 - 2PIN CONNECTOR 175-1c02v01-e
RY101 00D DSW 7601 054 RELAY/24V 71-udhss124d-e *
Ref. No nsp Part No. Part Name Remark Q'ty New
w w w . x i a o y u 1 6 3 . c o m
Q Q
3
7
6 3
1 5 1 5
0 9 9
2
8 9
4 2
9 8
T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3
Q Q
TEL [phone] QQ 376315150 892498299 TEL [phone] QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com

11
SYS-57HT
DSW-76(Black) Section
POWER P.W.B. UNIT ASS'Y
- TUBE 1M*10mm 156-h010010-e
- SHEET 361-NYL-00054-0LAE *
- TR BLACKET 361-FE-00051-0LAE *
- HEAT SINK 323-AL-00020-0LAE *
- M3*14 SCREW 351-AM03014A094-J
- M3*8 SCREW 352-AM03008D040-J *
Ref. No nsp Part No. Part Name Remark Q'ty New
SEMICONDUCTORS GROUP
D301 00D DSW 7601 045 D 1/2W/12V 199-05001200j-e
RESISTER GROUP
R301 00D DSW 7601 007 R 0.56K/2W 110-20561jk3-e
CAPACITORS GROUP
C301 - FILM C 0.01uF/275V 132-103kb74-e
OTHER PARTS GROUP
P301 - 3PIN CONNECTOR 175-1d03v04-e
P302 - 5PIN CONNECTOR WIRE 162-5026d001-e *
P303 - 3PIN CONNECTOR 175-1d03v02-e
RY301 00DDSW 7601 056 RELAY 171-cs112lmr-e *
! 00D DSW 7601 015 SUB TRANS 150-e0351201-e *
- TUBE 1M*10mm 156-h010010-e
Ref. No nsp Part No. Part Name Remark Q'ty New
w w w . x i a o y u 1 6 3 . c o m
Q Q
3
7
6 3
1 5 1 5
0 9 9
2
8 9
4 2
9 8
T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3
Q Q
TEL [phone] QQ 376315150 892498299 TEL [phone] QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com

12
SYS-57HT
DSW-76(Black) Section
DSW-76(Black) EXPLODED VIEW
28
30
104
103
101
29
101
26 8
7
102
31
32
17
11
15
16
14
19
18
12
101
20
27
21
13
101
25
24
23
35
34
33
22
105
102
3
5
6
4
2
1
Parts marked with this symbol have critical
characteristics.
Use ONLY replacement parts recommended by
the manufacturer.
WARNING:
印の部分は安全を維持するために重要
な部品です。従って交換時は必ず指定の
部品を使用してください。
w w w . x i a o y u 1 6 3 . c o m
Q Q
3
7
6 3
1 5 1 5
0 9 9
2
8 9
4 2
9 8
T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3
Q Q
TEL [phone] QQ 376315150 892498299 TEL [phone] QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com

13
SYS-57HTDSW-76(Black) Section
DSW-76(Black) PARTS LIST OF EXPLODED VIEW
＊本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。
＊The parts listed below are for maintenance only, might differ from the parts used in the unit in appearances or dimensions.
＊"nsp" 印の部品は常時在庫していませんので供給に長時間を要することがあります。場合によっては、供給をお断りする場合があります。
＊Part indicated with the mark “nsp” are not always in stock and possibly to take a long period of time for supplying, or in some case supplying of part may be refused.
Ref. No. nsp Part No. Part Name Remarks Q'ty New
1 nsp 00D DSW 76BK 001 Cabinet Ass'y BHQBDN155001 1 *
2 00D DSW 7600 002 Woofer LB7430400001 1
3 nsp 00D DSW 7600 003 Oak Feet JD5081000014 4
4 00D DSW 76BK 002 Spikes JZ0010000003 4 *
5 nsp 00D DSW 7600 005 Screw LS1215010004 8
6 nsp 00D DSW 7600 006 Screw LS1215B07002 4
7 - Rear Sticker YS0480610020 1 *
11 nsp 00D DSW 7601 001 PREAMP P.W.B. UNIT 051-A00432A-E 1
12 nsp 00D DSW 7601 002 AMP P.W.B. UNIT 051-A00432B-E 1
13 nsp 00D DSW 7601 004 POWER P.W.B. UNIT 051-A00434C-E 1
14 - EVA 333-EVA-00783-0BAE 2
15 - WIRE CLAMP 163-11009-e 2
16 - EVA 333-EVA-00807-0BAE 2
17 - CASE 306-ABS-00206-1BBE 1
18 - BRACKET Large-R 361-FE-05008-0LBE 1
19 - HEAT SINK 309-ABS-05003-0BAE 1
! 20 00D DSW 7601 015 SUB TRANS 150-e0351201-e 1
21 - BRACKET Small-L 361-FE-05010-0LAE 1
22 - BRACKET Small-R 361-FE-05011-0LAE 1
23 nsp 00D DSW 7601 053 BACK PANEL 302-AL-05021-2BBE 1
! 24 00D DSW 7601 022 POWER SWITCH 180-prf1003s-e 1
! 25 00D DSW 7601 018 AC COARD 152-u75201601-e 1
26 - COVER 309-ABS-05003-0BAE 1
27 - HEAT SINK 323-AL-00019-0BBE 1
28 - BUSH 335-NYL-00002-0BAE 2
29 - RUBBER SHEET 25*21*2T 336-RUB-00263-0BAE 4
! 30 00D DSW 7601 017 MAIN TRANS 150-e0865005-e 1
31 - M4 NUT 354-GM04002-J 4
32 - PWB HOLDER 61-FE-05013-0LAE 1
33 - EVA 333-EVA-00835-0BAE 2
34 - BRACKET Large-L 361-FE-05008-0LAE 1
35 - EVA 333-EVA-00826-0BAE 2
! 36 00D DSW 7601 020 FUSE 125V 154-u25002t0-e 1
! 37 - CERAMIC C 4700P 130-3f472md00-e 1
38 - FUSE HOLDER R3-11 155-520020-e 1
39 - TUBE 20mm*40mm 156-h200040-e 1
40 - TUBE 20mm*60mm 156-h200060-e 1
41 - TUBE 7mm*120mm 156-h070120-e 1
43 - LED HOLDER7.5*7.1*8.25 361-NYL-05012-0BAE 1
45 - EVA 333-EVA-00220-0BAE 6
46 - EVA 333-EVA-05052-0BAE 4
101 - M3*8 SCREW 351-AM03008A079-J 19
102 - M3*8 SCREW 352-AM03008D040-J 14
103 - M3*10 SCREW 352-BM03010D064-J 2
104 - M3*14 SCREW 351-BM03014A093-J 1
105 - M4*16 SCREW 351-HM04016A218-J 4
106 - M3*10 SCREW 352-AM03010D065-J 1
107 - M3*14 SCREW 351-BM03014A093-J 1
108 - 4M*12 SCREW 350-EM04012D024-J 10
w w w . x i a o y u 1 6 3 . c o m
Q Q
3
7
6 3
1 5 1 5
0 9 9
2
8 9
4 2
9 8
T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3
Q Q
TEL [phone] QQ 376315150 892498299 TEL [phone] QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com

14
SYS-57HT
DSW-76(Black) Section
DSW-76(Black) WIRING DIAGRAM
LI MIT
MUTE
-15V
AGND
+15V
PTC
OUT
STBY -12V AC1 PGND AC2 SIGNAL I N
PRE AMP P.W.B. UNIT
PGND
12VAC 12VAC
STBY
-12V
AC-ST
AC
AC AC
POWER P.W.B. UNIT
LI MIT MUTE -15V AGND +15V PTC in
AC2
AC4
PGND
AC3
AC1
PGND
PGND
AMP P.W.B. UNIT
12VAC 12VAC PGND
POW ER
SIGNAL IN
w w w . x i a o y u 1 6 3 . c o m
Q Q
3
7
6 3
1 5 1 5
0 9 9
2
8 9
4 2
9 8
T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3
Q Q
TEL [phone] QQ 376315150 892498299 TEL [phone] QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com

15
SYS-57HT
DSW-76(Black) Section
NOTE FOR SCHEMATIC DIAGRAM
WARNING:
Parts marked with this symbol have critical characteristics.
Use ONLY replacement parts recommended by the manufactur-
er.
CAUTION:
Before returning the unit to the customer, make sure you make
either (1) a leakage current check or (2) a line to chassis resis-
tance check. If the leakage current exceeds 0.5 milliamps, or if
the resistance from chassis to either side of the power cord is
less than 460 kohms, the unit is defective.
WARNING:
DO NOT return the unit to the customer until the problem is lo-
cated and corrected.
NOTICE:
ALL RESISTANCE VALUES IN OHM. k=1,000 OHM
M=1,000,000 OHM
ALL CAPACITANCE VALUES IN MICRO FARAD.
P=MICRO-MICRO FARAD
EACH VOLTAGE AND CURRENT ARE MEASURED AT
NO SIGNAL INPUT CONDITION.
CIRCUIT AND PARTS ARE SUBJECT TO CHANGE
WITHOUT PRIOR NOTICE.
!
配線図について
 印の部品は安全を維持するために重要な部品です。
従って交換時は必ず指定の部品を使用してください。
注）
(1) 指定なき抵抗値は Ω、ｋ は ｋΩ、M は MΩ を示す。
(2) 指定なきコンデンサーの値は µF、ｐ は ｐF を示す。
(3) 各部の電圧は無信号の値を示す。
(4) この配線図は基本配線図です。改良等のため変更する
ことがありますのでご了承ください。
!
w w w . x i a o y u 1 6 3 . c o m
Q Q
3
7
6 3
1 5 1 5
0 9 9
2
8 9
4 2
9 8
T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3
Q Q
TEL [phone] QQ 376315150 892498299 TEL [phone] QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com

16
SYS-57HT
12 345678
A
B
C
D
E
DSW-76(Black) Section
DSW-76(Black) SCHEMATIC DIAGRAMS (1/2)
SIGNAL LINE
R209
150
R212
33k
C217
1u/16V /20%
R210
47k
R226
150k
C216
47p/50v/10%
C212
220p/10%
C228
0.1u/10%
C239
100u/16V
C202
10u/16V /20%
C240
4.7u/16V
D207
1N4148
DZ201
1N4733/3.3V
R231
1k
R228
22k
R240
2M EG
R242
100k
R241
4.7k
R216
6.8k
R247
18k
R253
1M EG
R251
51K
R255
2k
R243
100k
R256
1.2k
R264
3.3k
R262
30k
R265
39K
C229
47u/25V
C230
47u/25V
D218
1N4148
D219
1N4148
D214
1N4148
D212
1N4148 R260
15k
R257
1.2k
R227
22k
R259
1k
C208
47u/16V
R244
10k 1%
R261
15k
D213
1N4148
2
3
1
411
U201A
TL074
R203
20k C203
10u/16V /20%
C210
220p/10%
R211
18K
C211
220p/10%
C201
10u/16V /20%
C220
0.1u
R204
20K
9
10
8
11 4
U202D
TL074
6
5
7
11 4
U202B
TL074
13
12
14
411
U202C
TL074
2
3
1
411
U202A
TL074
R217
10k
R248
18k
R252
27K
C238
0.047u/5%
C235
0.1u/5%
R207
20K
R258
5.1K
C207
10u/16V /20%
C215 220p/10%
R245
100k
R208
20k
C233
0.1u/5%
C234
0.1u/5% R235
135K/1%
R234
10.5K/1%
R205
20k
3 2 1
LED201
R2ED/GR2EEN
R219
10k
R218 10k
R206
20k
C213
220p/10%
R202
150R
1
2
3
4
5
6
sw201
SW-4
C221
0.1U
C222
0.1U
-12.3V
D205
1N4148
D206
1N4148
C204
10u/16V /20%
C223
0.1u
6
5
7
11 4
U201B
TL074
+12.3V
13
12
14
411
U201C
TL074
9
10
8
11 4
U201D
TL074
1
2
3
4
5
6
7
P202
*
LI M I T
MU TE
-15V
AGND
+15V
PTC
OUT
PTC
+15V
MU TE
+15V
-15V
C205
10u/16V /20%
C224
0.1u
+15V
C225
0.1u
C206
10u/16V /20%
-15V
R220
10k
1
2
3
4
5
6
sw203
SW-4
R238
20k
9
10
8
11 4
U203D
TL074
2
3
1
411
U203A
TL074
13
12
14
411
U203C
TL074
R223
10k
R249
18k
R221
10k
R213
33k
R222
10k
D216
1N4148
D217
1N4148
C243
22u/25V /20%
R225
10k
R239
470k
R263
12meg
R224
10k
R266
7.5K/1%
R268
750/1%
C244
0.01u/5%
R267 7.5k/1%
R269
750/1%
R246
100K
C245
0.01u/5%
C246
47u/25V /20%
1
2
3
4
5
6
sw202
SW-4
C237
0.022u/5%
R237
10k 1%
R215
10k
R236
7.5K C236
1000p/50v/10%
LI M I T
-15V
+15V
OUT
C214
220P/10%
st hi
play low
6
5
7
114
U203B
TL074
C241
10u/16v/20%
C226
0.1u
C227
0.1u
C242
10u/16v/20%
-15V
+15V
+12.3V
-12.3V
1
2
3
4
5
P201
*
C218
220u/25V
C219
220u/25V
D201
1N4001
D202
1N4001
D203
1N4001
D204
1N4001
Q207
C1815
Q208
C1815
Q206
C1815
C3
B
1
E
2
Q212
A1015
Q211
A1015
Q213
A1015
Q203
C1815
Q201
C1815
R232
1k
R233
1k
C231
10u/16v
C232
10u/16v
DZ202
12V
Q210
A 1015
DZ203
12V
STBY
STBY
VR201
20KB
1
2
3
R2CA 1*
VR202
50KA
Q202
C1815
D208
1N4148
R229
10K
DZ204
2.2v
DZ205
2.2v
R230
22K
D220
1N4148
R254
1M EG
Q209
C1815
+12.3V
R201
1.5k
C209
220p/10%
R214
220K
DZ206
2.2v
TO P302
TO P101
D222
1N4001
D221
1N4001
+15V
-15V
-V st
D211
1N4001
D223
1N4001
C247
0.01u
JUM P
TO P104
C249
0.15u/5%
C248
47u
R270
20k Q214
C1815
Q205
C1815
Q215
C1815
R 271
1k
+0.1V
+13.3V
-13.3V
AMP UNIT
w w w . x i a o y u 1 6 3 . c o m
Q Q
3
7
6 3
1 5 1 5
0 9 9
2
8 9
4 2
9 8
T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3
Q Q
TEL [phone] QQ 376315150 892498299 TEL [phone] QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com

17
SYS-57HT
12 345678
A
B
C
D
E
DSW-76(Black) Section
DSW-76(Black) SCHEMATIC DIAGRAMS (2/2)
SIGNAL LINE
TF301
1
2
3
4
5
P302
K1
12VDC RELAY R301
560R/2W
C301
0.01u/250V A C
A C10.5V
A C10.5V
GND
STBY
-V st
1
2 1
2
P301
F301
S1
1
2
P303
1
2
A
C303
4.7n/250V A C
TO P201
TO CON104
HI
L
N
D301
12V
TO P104
AC120V(60HZ)
AC230V (50HZ)
POWER INPUT: FUSE: TRANSFORMER:
1.25A 125VAC
1.25A 250VAC
INPUT 120VAC
INPUT 230AC
F301 TF301
+48.5V
+23.4V
-13.6V
+0.1V
+23.4V
-23.4V
+23.8V
-23.8V
+48.5V
-48.5V
-48.5V
-23.4V
E1 : 230V 50Hz
E1C : 220V 50Hz
E1T : 120V 60Hz
POWER UNIT
PRE-AMP UNIT
w w w . x i a o y u 1 6 3 . c o m
Q Q
3
7
6 3
1 5 1 5
0 9 9
2
8 9
4 2
9 8
T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3
Q Q
TEL [phone] QQ 376315150 892498299 TEL [phone] QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com

18
SYS-57HTSC-A76(Black) Section
SC-A76(Black) EXPLODED VIEW
SC-A76(Black) PARTS LIST OF EXPLODED VIEW
＊本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。
＊The parts listed below are for maintenance only, might differ from the parts used in the unit in appearances or dimensions.
＊"nsp" 印の部品は常時在庫していませんので供給に長時間を要することがあります。場合によっては、供給をお断りする場合があります。
＊Part indicated with the mark “nsp” are not always in stock and possibly to take a long period of time for supplying, or in some case supplying of part may be refused.
Ref. No. nsp Part No. Part Name Remarks Q'ty New
1 nsp 00D SCA 76BK 001 Cabinet Ass'y BHKXDN117000 1 *
2 00D SCA 76BK 002 Tweeter Ass'y BHXGDN117001 1 *
3 00D SCA 7600 001 Woofer LB0300610005 1
4 - Crossover Ass'y BHFYDN053000 1
5 00D SCA 76BK 003 Grille Ass'y BHBKDN117000 1 *
6 - Rear Sticker for FL YS0480610021 1 *
6 - Rear Sticker for FR YS0480610022 1 *
6 - Rear Sticker for SL YS0480610023 1 *
6 - Rear Sticker for SR YS0480610024 1 *
7 - Wall Bracket GG1510000006 1
8 nsp 00D SCA 76BK 004 Grille Catcher MK0014000001 4 *
101 nsp 00D SCC 7600 007 Screw 4X20 LS4212707001 8
102 - Screw 3.5X16 LS4211905001 4
1
2
3
4
5
6
7
8
101
101
102
w w w . x i a o y u 1 6 3 . c o m
Q Q
3
7
6 3
1 5 1 5
0 9 9
2
8 9
4 2
9 8
T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3
Q Q
TEL [phone] QQ 376315150 892498299 TEL [phone] QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com

19
SYS-57HTSC-C76(Black) Section
SC-C76(Black) EXPLODED VIEW
SC-C76(Black) PARTS LIST OF EXPLODED VIEW
＊本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。
＊The parts listed below are for maintenance only, might differ from the parts used in the unit in appearances or dimensions.
＊"nsp" 印の部品は常時在庫していませんので供給に長時間を要することがあります。場合によっては、供給をお断りする場合があります。
＊Part indicated with the mark “nsp” are not always in stock and possibly to take a long period of time for supplying, or in some case supplying of part may be refused.
Ref. No. nsp Part No. Part Name Remarks Q'ty New
1 nsp 00D SCC 76BK 001 Cabinet Ass'y BHKXDN124000 1 *
2 00D SCC 76BK 002 Tweeter Ass'y BHXGDN124001 1 *
3 00D SCC 7600 001 Woofer LB0301210005 2
4 - Crossover Ass'y BHFYDN054000 1
5 00D SCC 76BK 003 Grille Ass'y BHBKDN124001 1 *
6 - Rear Sticker YS0480610025 1 *
7 - Wall Bracket GG1510000006 2
8 nsp 00D SCA 76BK 004 Grille Catcher MK0014000001 4 *
101 nsp 00D SCC 7600 007 Screw 4X20 LS4212707001 12
102 - Screw 3.5X16 LS4211905001 8
1
2
3
3
4
5
6
7
7
8
101
101
102
w w w . x i a o y u 1 6 3 . c o m
Q Q
3
7
6 3
1 5 1 5
0 9 9
2
8 9
4 2
9 8
T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3
Q Q
TEL [phone] QQ 376315150 892498299 TEL [phone] QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com

20
SYS-57HT
PACKING VIEW
PARTS LIST OF PACKING & ACCESSORIES
＊本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。
＊The parts listed below are for maintenance only, might differ from the parts used in the unit in appearances or dimensions.
＊"nsp" 印の部品は常時在庫していませんので供給に長時間を要することがあります。場合によっては、供給をお断りする場合があります。
＊Part indicated with the mark “nsp” are not always in stock and possibly to take a long period of time for supplying, or in some case supplying of part may be refused.
Ref. No. nsp Part No. Part Name Remarks Q'ty New
201 nsp 00D SYS 57HT BK1 Microfoam 360X580 BHSHDN156001 4 *
202 nsp 00D SYS 57HT BK2 Microfoam 450X580 BHSHDN156002 1 *
203 nsp 00D SYS 57HT BK3 Microfoam 1300X690 BHSHDN156003 1 *
204 00D SYS 6500 005 Oak Feet JD5081000001 5
205 00D SYS 57HT BK4 Owner's Manual YS0170200213 1 *
206 nsp 00D SYS 6500 007 Service Station list YS1670210002 1
207 - Warranty Card TS0270200013 1
208 - PE Bag BZ1400000002 1
209 nsp 00D SYS 76HT 005 Polyfoam Ass'y BHBLDN056000 1
- Polyfoam (Top) BZ06DN056001 1
- Polyfoam (Mid) BZ06DN056002 1
- Polyfoam (Mid) BZ06DN056003 1
- Polyfoam (Bottom) BZ06DN056004 1
210 nsp 00D SYS 57HT BK5 Paper Oversleeve BZ10DN156001 1 *
211 nsp 00D SYS 57HT BK6 Carton Box BZ01DN156001 1 *
212 00D SYS 6500 013 Speaker Wire (L=10m) DX2022357001 2
213 00D SYS 6500 014 RCA Wire (L=3m) DX4000020002 1
214 00D SYS 76HT 003 Speaker Wire (L=3m) BHSJ00000018 3
215 - PE Bag BZ1400000002 1
216 - Bar Code Label YS1370210259 1 *
217 - Control Card YS0570210067 2 *
218 - Caution Label YS1770200005 1
219 - Microfoam 184X130 BHSHDN117001 4 *
220 - Microfoam 276X124 BHSHDN11701 1 *
202
210
209
209
217
211
209
209
216
201
220
219
SC-C76(Black)
SC-A76(Black)
DSW-76(Black)
FR
SR
SW
FL
SL
C
203
218
215212
208204
w w w . x i a o y u 1 6 3 . c o m
Q Q
3
7
6 3
1 5 1 5
0 9 9
2
8 9
4 2
9 8
T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3
Q Q
TEL [phone] QQ 376315150 892498299 TEL [phone] QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
