Denon SYS-65HT User manual

SERVICE MANUAL
SPEAKER SYSTEM PACK
SPEAKER SYSTEM
MODEL SYS-65HT
SYS-55HT
SC-C65/SC-A65
SUPER WOOFER
DSW-65
For U.S.A., Canada &
Europe model
TOKYO, JAPAN
X0211V.02 DE/CDM 0409
Some illustrations using in this service manual are
slightly different from the actual set.
●
Please use this service manual with referring to the
operating instructions without fail.
●
For purposes of improvement, specifications and
design are subject to change without notice.
●
●
本文中に使用しているイラストは、説明の都合上現物
と多少異なる場合があります。
●
修理の際は、必ず取扱説明書を参照の上、作業を行っ
てください。
サービスをおこなう前に、このサービスマニュアルを
必ずお読みください。本機は、火災、感電、けがなど
に対する安全性を確保するために、さまざまな配慮を
おこなっており、また法的には「電気用品安全法」に
もとづき、所定の許可を得て製造されております。
従ってサービスをおこなう際は、これらの安全性が維
持されるよう、このサービスマニュアルに記載されて
いる注意事項を必ずお守りください。
●
本機の仕様は性能改良のため、予告なく変更すること
があります。
●
補修用性能部品の保有期間は、製造打切後8年です。
注 意
Ver. 2

2
SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65
SAFETY PRECAUTIONS
The following check should be performed for the continued protection of the customer and service technician.
LEAKAGE CURRENT CHECK
Before returning the unit to the customer, make sure you make either (1) a leakage current check or (2) a line to chassis
resistance check. If the leakage current exceeds 0.5 milliamps, or if the resistance from chassis to either side of the
power cord is less than 460 kohms, the unit is defective.
注 意
注意事項をお守りください!
サービスのとき特に注意を必要とする個所について
は、キャビネット、部品、シャーシなどにラベルや
捺印で、注意事項を表示しています。これらの注意
書きおよび取扱説明書などの注意事項を必ずお守り
ください。
感電に注意!
(1)このセットは、交流電圧が印加されていますの
で、通電時に内部金属部に触れると感電するこ
とがあります。従って通電サービス時には、絶
縁トランスの使用や手袋の着用、部品交換に
は、電源プラグを抜くなどして、感電にご注意
ください。
(2)内部には、高電圧の部分がありますので、通電
時の取扱には、十分ご注意ください。
指定部品の使用!
セットの部品は難燃性や耐電圧など安全上の特性を
持ったものとなっています。従って交換部品は、使
用されていたものと同じ特性の部品を使用してくだ
さい。特に配線図、部品表に 印で指定されている
安全上重要な部品は必ず指定のものをご使用くださ
い。
部品の取付けや配線の引きまわしは、元どおりに!
安全上、テープやチューブなどの絶縁材料を使用し
たり、プリント基板から浮かして取付けた部品があ
ります。また内部配線は引きまわしやクランパーに
よって発熱部品や高圧部品に接近しないように配慮
されていますので、これらは必ず元どおりにしてく
ださい。
サービス後は安全点検を!
サービスのために取り外したねじ、部品、配線など
が元どおりになっているか、またサービスした個所
の周辺を劣化させてしまったところがないかなどを
点検し、外部金属端子部と、電源プラグの刃の間の
絶縁チェックをおこなうなど、安全性が確保されて
いることを確認してください。
サービス、点検時には次のことにご注意願います。
注 意
安全上重要な部品について
(絶縁チェックの方法)
電源コンセントから電源プラグを抜き、アンテナ
や、プラグなどを外し、電源スイッチを入れま
す。500V絶縁抵抗計を用いて、電源プラグのそれ
ぞれの端子と、外部露出金属部〔アンテナ端子、
ヘッドホン端子、マイク端子、入力端子など〕と
の間で、絶縁抵抗値が1MΩ以上であること、この
値以下のときは、セットの点検修理が必要です。
本機に使用している多くの電気部品、および機構部品
は安全上、特別な特性を持っています。この特性はほ
とんどの場合、外観では判別つきにくく、また、もと
の部品より高い定格(定格電力、耐圧)を持ったもの
を使用しても安全性が維持されるとは、限りません。
安全上の特性を持った部品は、このサービスマニュア
ルの配線図、部品表につぎのように表示していますの
で、必ず指定されている部品番号のものを使用願いま
す。
(1) 配線図…
(2) 部品表… マークで表示しています。
マークで表示しています。
指定された部品と異なるものを使用し
た場合には、感電、火災などの危険を
生じる恐れがあります。
注 意
安全上重要な部品について

3
SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65
NOTE FOR PARTS LIST
5% 1/4W
1/16W
s
s
s
s
ss
ss
s
s
s
s
RD : 2B : 1/8 W F : ±1% P :
RC : 2E : 1/4 W G : ±2% NL :
RS : 2H : 1/2 W J : ±5% NB :
RW : 3A : 1 W K : ±10% FR :
RN : 3D : 2 W M : ±20% F :
RK : 3F : 3 W
3H : 5 W
RN 14K 2E 182 G FR
∗18 2 Ö1800 =1.8k
0
2
1R 2 Ö1.2
1
2 R
CE 04W 1H 2R2 M BP
CE : 0J : 6.3 V F : ±1% HS :
CA : 1A : 10 V G : ±2% BP :
CS : 1C : 16 V J : ±5% HR :
CQ : 1E : 25 V K : ±10% DL :
CK : 1V : 35 V M : ±20% HF :
CC : 1H : 50 V Z : +80% U : UL
CP : 2A : 100 V −20% C : CSA
CM : 2B : 125 V P : +100% W : UL-CSA
CF : 2C : 160 V −0% F :
CH : 2D : 200 V C : ±0.25pF
2E : 250 V D : ±0.5pF
2H : 500 V = :
2J : 630 V
∗
22 2 Ö2200µF
0
2
µF
22 2 Ö2200pF=0.0022µF
0
2
pFpF
22 1 Ö220pF
2
(0 2 )
0
(0 0 1 )
2R 2 Ö2.2µF
1
2 R
µF
AC
RD : Carbon 2B : 1/8W F : ±1% P : Pulse-resistant type
RC : Composition 2E : 1/4W G : ±2% NL : Low noise type
RS : Metal oxide film 2H : 1/2W J : ±5% NB : Non-burning type
RW : Winding 3A : 1W K : ±10% FR : Fuse-resistor
RN : Metal film 3D : 2W M : ±20% F : Lead wire forming
RK : Metal mixture 3F : 3W
3H : 5W
CE : Aluminum foil 0J : 6.3V F : ±1% HS : High stability type
electrolytic
CA : Aluminum solid 1A : 10V G : ±2% BP : Non-polar type
electrolytic
CS : Tantalum electrolytic 1C : 16V J : ±5% HR : Ripple-resistant type
CQ : Film 1E : 25V K : ±10% DL : For change and discharge
CK : Ceramic 1V : 35V M : ±20% HF : For assuring high
requency
CC : Ceramic 1H : 50V Z : +80% U : UL part
CP : Oil 2A : 100V –20% C : CSA part
CM : Mica 2B : 125V P : +100% W : UL-CSA type
CF : Metallized 2C : 160V –0% F : Lead wire forming
CH : Metallized 2D : 200V C : ±0.25pF
2E : 250V D : ±0.5pF
2H : 500V = : Others
2J : 630V
lPart indicated with the mark "" are not always in stock and possibly to
take a long period of time for supplying, or in some case supplying of
part may be refused.
lWhen ordering of part, clearly indicate "1" and "I" (i) to avoid mis-
supplying.
lOrdering part without stating its part number can not be supplied.
lPart indicated with the mark " " is not illustrated in the exploded view.
lNot including Carbon Film Resister ±5%, 1/4W Type in the P.W.Board
parts list. (Refer to the Schematic Diagram for those parts.)
lNot including Carbon Chip Resister 1/16W Type in the P.W.Board parts
list. (Refer to the Schematic Diagram for those parts.)
WARNING:
Parts marked with this symbol have critical characteristics.
Use ONLY replacement parts recommended by the manufacturer.
ll
ll
lResistors
Ex.:RN 14K 2E 182 GFR
Type Shape Power Resist- Allowable Others
and per- ance error
formance
]Resistance
1 8 2⇒1800 ohm = 1.8 kohm
Indicates number of zeros after effective number.
2-digit effective number.
•Units: ohm
1 R 2⇒1.2 ohm
1-digit effective number.
2-digit effective number, decimal point indicated by R.
•Units: ohm
ll
ll
lCapacitors
Ex.:CE 04W 1H 2R2 M BP
Type Shape Dielectric Capacity Allowable Others
and per- strength error
formance
]Capacity (electrolyte only)
2 2 2⇒2200µF
Indicates number of zeros after effective number.
2-digit effective number.
•Units: µF.
2 R 2⇒2.2µF
1-digit effective number.
2-digit effective number, decimal point indicated by R.
•Units: µF.
]Capacity (except electrolyte)
2 2 2⇒2200pF=0.0022µF
(More than 2) Indicates number of zeros after effective number.
2-digit effective number.
•Units: pF.
2 2 1⇒220pF
(0 or 1) Indicates number of zeros after effective number.
2-digit effective number.
•Units: pF.
•When the dielectric strength is indicated in AC, "AC" is included after the dieelectric
strength value.

4
SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65

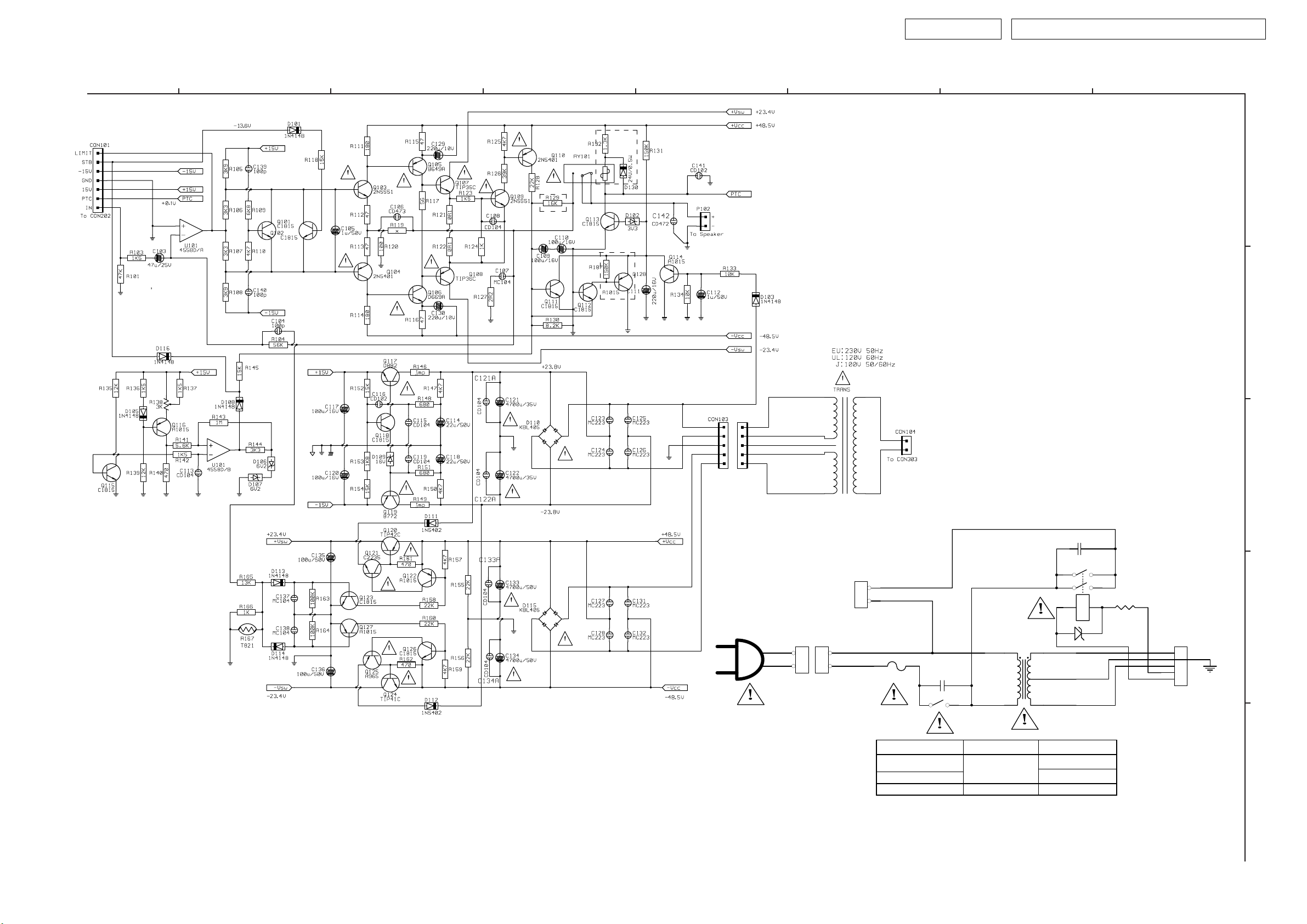

NOTE FOR SCHEMATIC DIAGRAM
WARNING:
Parts marked with this symbol have critical characteristics.
Use ONLY replacement parts recommended by the manufactur-
er.
CAUTION:
Before returning the unit to the customer, make sure you make
either (1) a leakage current check or (2) a line to chassis resis-
tance check. If the leakage current exceeds 0.5 milliamps, or if
the resistance from chassis to either side of the power cord is
less than 460 kohms, the unit is defective.
WARNING:
DO NOT return the unit to the customer until the problem is lo-
cated and corrected.
NOTICE:
ALL RESISTANCE VALUES IN OHM. k=1,000 OHM
M=1,000,000 OHM
ALL CAPACITANCE VALUES IN MICRO FARAD.
P=MICRO-MICRO FARAD
EACH VOLTAGE AND CURRENT ARE MEASURED AT
NO SIGNAL INPUT CONDITION.
CIRCUIT AND PARTS ARE SUBJECT TO CHANGE
WITHOUT PRIOR NOTICE.
配線図について
注)
(1) 指定なき抵抗値は Ω、k は kΩ、M は MΩ を示す。
(2) 指定なきコンデンサーの値は µF、p は pF を示す。
(3) 各部の電圧は無信号の値を示す。
(4) この配線図は基本配線図です。改良等のため変更するこ
とがありますのでご了承ください。
印の部品は安全を維持するために重要な部品です。
従って交換時は必ず指定の部品を使用してください。

5
SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65DSW-65 Section

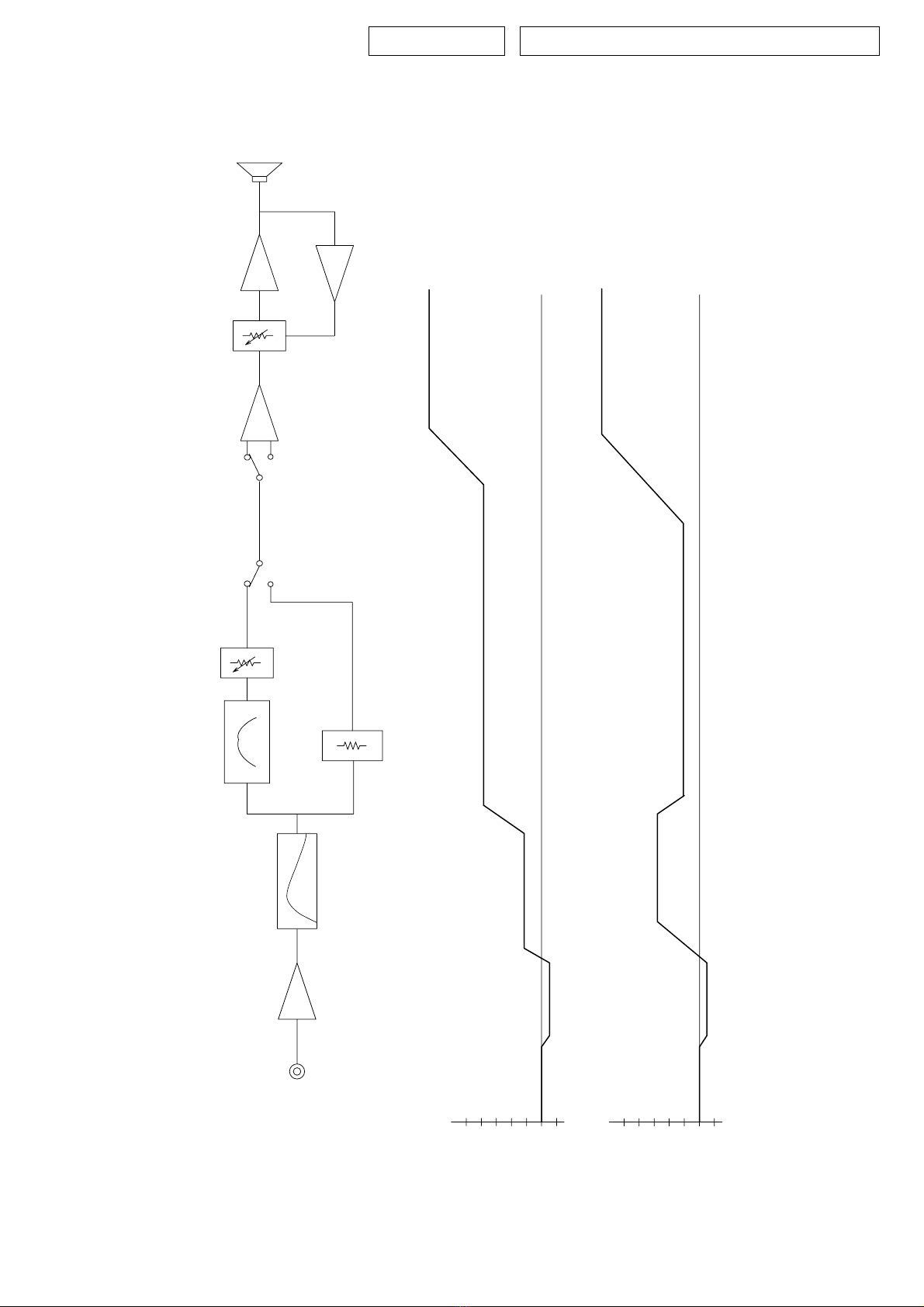

BLOCK / LEVEL DIAGRAM
VOL
DIRECT MODE
ATT
CROSSOVER
CONTROL
HPF
DIRECT
MODE SW
SW202
LINE INPUT
ALC
POWER AMPREVERSE PHASE
NORMAL
SPEAKER
U201
U203
U203
20
0
40
-
10
(dB)
20
0
40
-
10
(dB)
+20dB
+1.84dB
+4.34dB
+4.34dB
+27.2dB
LINE
INPUT
LINE
INPUT
DIRECT
MODE
+50.5dB 20V/4ohrm THD 0.7% (ALCON)
20V/4ohrm THD 0.7% (ALCON)
at 55Hz
at 55Hz
-1dB
-1dB
830mV
75mV

6
SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65DSW-65 Section
PRINTED WIRING BOARDS

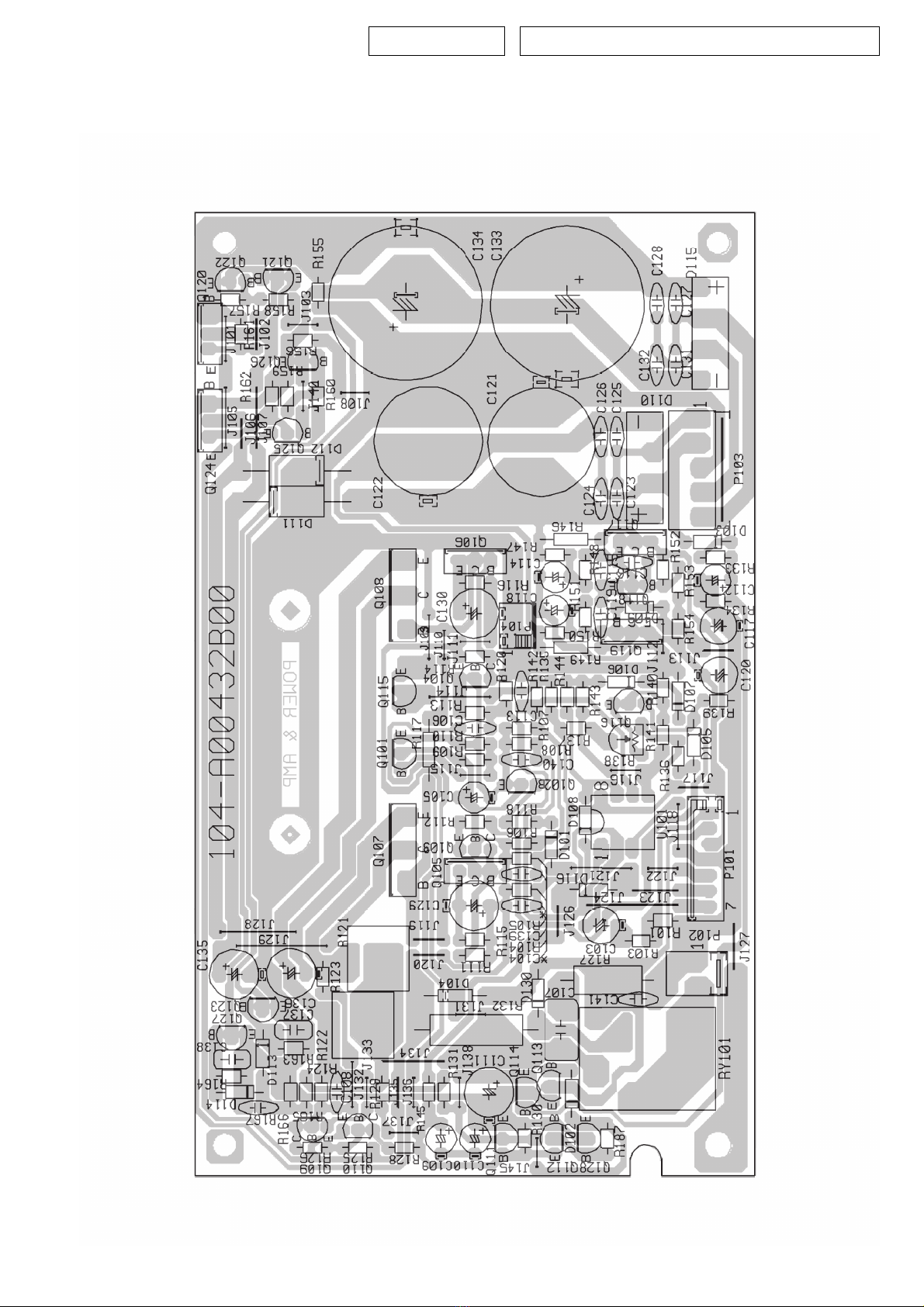

AMP P.W.B. UNIT

7
SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65DSW-65 Section
PREAMP P.W.B. UNIT
POWER P.W.B UNIT.

8
SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65DSW-65 Section
PARTS LIST OF P.W.B. UNIT
※ 本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。
Note: The symbols in the column "Remarks" indicate the following destinations.
E3: U.S.A. & Canada model E2: Europe model
PREAMP P.W.B. UNIT ASS’Y
Ref. No Part No. Part Name Remark Q'ty New
SEMICONDUCTORS GROUP
Q201-203 00D DSW 33XG 142 TR2SC1815GR 192-027c1815gr
Q205 00D DSW 33XG 144 TR2SA1015GR 192-028a1015gr
Q206-209 00D DSW 33XG 142 TR2SC1815GR 192-027c1815gr
Q210-213 00D DSW 33XG 144 TR2SA1015GR 192-028a1015gr
D201-204 00D DSW 33XG 157 D 1N4002 197-101n4002
D205-210 00D DSW 33XG 156 D 100mA 1N4148/75V 197-031n4148
D211 00D DSW 33XG 157 D 1N4002 197-101n4002
D212-220 00D DSW 33XG 156 D 100mA 1N4148/75V 197-031n4148
D221-223 00D DSW 33XG 157 D 1N4002 197-101n4002
DZ201 00D DSW 33XG 163 ZD 1/2W/3.3V 199-15000335
DZ202,203 00D DSW 33XG 161 ZD 1/2W/12V 199-05001203j
DZ204-206 00D DSW 33XG 159 ZD 1/2W/2.4V 199-05000243j
DZ207 00D DSW 33XG 163 ZD 1/2W/3.3V 199-15000335
CAPACITORS GROUP
C201-204 - ERECTRIC C 10uF/16V 135-3106m16
C205,206 - ERECTRIC C 10uF/25V 135-3106m25
C207,208 - ERECTRIC C 10uF/16V 135-3106m16
C209-215 - CERAMIC C 220P/50V 130-2b221k503
C216 - CERAMIC C 47P/50V 130-2b470k503
C217 - ERECTRIC C 1UF/16V 135-3105m16
C218,219 - ERECTRIC C 220uF/25V 135-3227m25
C220-228 - CERAMIC C 0.1U/50V 130-2f104z503
C229,230 - ERECTRIC C 47U/25V 135-3476m25
C231,232 - ERECTRIC C 10uF/16V 135-3106m16
C233-235 - FILM C 0.1U/63V 129-a104j633
C236 - CERAMIC C 1000P/50V 130-2b102k503
C237 - FILM C 0.22uF/63V 129-a224j633
C238 - FILM C 0.047U/63V 129-a473j633
C239 - ERECTRIC C 100uF/16V 135-3107m16
C240 - ERECTRIC C 4.7U/16V 135-3475m16
C241,242 - ERECTRIC C 10uF/25V 135-3106m25
C243 - ERECTRIC C 22UF/25V 135-3226m25
C244,245 - FILM C 10NF/63V 129-a103j633
C246 - ERECTRIC C 47U/25V 135-3476m25
C247 - CERAMIC C 0.1U/50V 130-2f104z503
OTHER PARTS DROUP
P201 00D DSW 33XG 131 7PIN WIRE/BLK/WHT 162-5015d005
P201 - 5PIN CONNECTOR 175-1c05v01
VR201 00D DSW 33XG 121 VAR R 115-h203b214
VR202 00D DSW 33XG 122 VAR R 115-h503a102
RCA1 00D DSW 33XG 135 RCA-209A/BLK 174-0rca209u
- Washer/t0.5 M5 for RCA1 395-fib-00002

9
SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65DSW-65 Section
SW201-203 00D DSW 33XG 137 MS7210V/6PIN 180-tms7210v
U201-203 00D DSW 33XG 139 TL074CN 190-16tl074cn
LED201 00D DSW 33XG 154 LED 195-10339evg
- LED HOLDER7.5*7.1*8.25 for LED201 361-NYL-05012-0BA
Ref. No Part No. Part Name Remark Q'ty New

10
SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65DSW-65 Section
AMP P.W.B. UNIT ASS’Y
Ref. No Part No. Part Name Remark Q'ty New
SEMICONDUCTORS GROUP
Q101,102 00D DSW 33XG 142 TR2SC1815GR 192-027c1815gr
Q103 00D DSW 33XG 149 TR2N5551 192-1672n5551
Q104 00D DSW 33XG 150 TR2N5401 192-1682n5401
Q105 00D DSW 33XG 153 TRHSB649T 192-992b649t
Q106 00D DSW 33XG 152 TRHSD669A 192-991d669a
Q107 00D DSW 33XG 140 TRTIP35C 192-021tip35c
Q108 00D DSW 33XG 141 TRTIP36C 192-022tip36c
Q109 00D DSW 33XG 149 TR2N5551 192-1672n5551
Q110 00D DSW 33XG 150 TR2N5401 192-1682n5401
Q111-113 00D DSW 33XG 142 TR2SC1815GR 192-027c1815gr
Q114 00D DSW 33XG 144 TR2SA1015GR 192-028a1015gr
Q115 00D DSW 33XG 142 TR2SC1815GR 192-027c1815gr
Q116 00D DSW 33XG 144 TR2SA1015GR 192-028a1015gr
Q117 00D DSW 33XG 146 TRTIP31C 192-161tip31c
Q118 00D DSW 33XG 142 TR2SC1815GR 192-027c1815gr
Q119 00D DSW 33XG 151 TRKSB772Y 192-202b772y
Q120 00D DSW 33XG 148 TRTIP42C 192-162tip42c
Q121 00D DSW 33XG 143 TR2SC2235Y 192-027c2235y
Q122 00D DSW 33XG 144 TR2SA1015GR 192-028a1015gr
Q123 00D DSW 33XG 142 TR2SC1815GR 192-027c1815gr
Q124 00D DSW 33XG 147 TRTIP41C 192-161tip41c
Q125 00D DSW 33XG 145 TR2SA965Y 192-028a965y
Q127 00D DSW 33XG 144 TR2SA1015GR 192-028a1015gr
D101 00D DSW 33XG 156 D 1N4148 197-031n4148
D102 00D DSW 33XG 163 ZD 3.3V 199-15000335
D103 00D DSW 33XG 156 D 1N4148 197-031n4148
D105 00D DSW 33XG 156 D 1N4148 197-031n4148
D106,107 00D DSW 33XG 164 ZD 6.2V 199-15000625
D108 00D DSW 33XG 156 D 1N4148 197-031n4148
D109 00D DSW 33XG 165 ZD 16V 199-15001605
D110 00D DSW 33XG 155 D KBL405/500V 197-00kbl405
D111,112 00D DSW 33XG 158 D 1N5402 197-101n5402
D113,114 00D DSW 33XG 156 D 1N4148 197-031n4148
D115 00D DSW 33XG 155 D KBL405/500V 197-00kbl405
D117,118 00D DSW 33XG 156 D 1N4148 197-031n4148
D130 00D DSW 33XG 162 D 500mW/24V 199-05002403j
RESISTER GROUP
R121,122 00D DSW 33XG 119 R 0.1Ω/5W113-500r1j10
R127 00D DSW 33XG 116 R 2.2Ω/1/2W 110-122r2j15
R132 00D DSW 33XG 117 R 1K/2W 110-20102jk2
R138 00D DSW 33XG 120 SEMI VAR. R 3K/0.3W 114-03302m0
R167 00D DSW 33XG 115 R TTC-802(JS)/NTC 109-1ttc802j0
CAPACITORS GROUP
C103 - ERECTRIC C 47U/25V 135-3476m25
C104 - CERAMIC C 100P/50V 130-sl101k503
C105 - ERECTRIC C 1U/50V 135-3105m50
C106 - CERAMIC C 0.047U/50V 130-3f473m503
C107 - FILM C 0.1U/50V 132-104j503
C108 - CERAMIC C 0.1U/50V 130-2f104z503
C109,110 - ERECTRIC C 100uF/16V 135-3107m16
C111 - ERECTRIC C 220U/16V 135-3227m16

11
SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65DSW-65 Section
C112 - ERECTRIC C 4.7U/50V 135-3475m50
C113 - CERAMIC C 0.1U/50V 130-2f104z503
C114 - ERECTRIC C 22U/50V 135-3226m50
C115 - CERAMIC C 0.1U/50V 130-2f104z503
C116 - CERAMIC C 1000P/50V 130-2b102k503
C117 - ERECTRIC C 100U/25V 135-3107m25
C118 - ERECTRIC C 22U/50V 135-3226m50
C119 - CERAMIC C 0.1U/50V 130-2f104z503
C120 - ERECTRIC C 100U/25V 135-3107m25
C121,122 00D DSW 33XG 126 ERECTRIC C 4700uF/35V 135-4478m35
C123-128 00D DSW 33XG 125 FILM C 0.022uF/100V 132-223ja03
C129,130 - ERECTRIC C 220U/10V 135-3227m10
C131,132 00D DSW 33XG 125 FILM C 0.022uF/100V 132-223ja03
C133,134 00D DSW 33XG 127 ERECTRIC C 4700uF/63V 135-4478m63
C135,136 - ERECTRIC C 100U/50V 135-3107m50
C137,138 - CERAMIC C 0.1U/50V 130-2f104z503
C139,140 - CERAMIC C 100P/50V 130-sl101k503
C141 - CERAMIC C 1000P/50V 130-2b102k503
OTHER PARTS DROUP
P101 - 7PIN CONNECTOR 175-1c07v01
P102 - 2PIN CONNECTOR 175-1d02v01
P103 - 5PIN CONNECTOR 175-1d05v01
P104 - 2PIN CONNECTOR 175-1c02v01
RY101 00D DSW 33XG 134 RELAY/24V 171-vudh124d
U101 00D DSW 33XG 138 4558D 190-06m4558d
- TUBE 1M*10mm 156-h010010
- SHEET 193-3m2520
- TR BLACKET 361-FE-00051
- HEAT SINK 323-AL-00020
- M3*14 SCREW 351-AM03014A094
- M3*8 SCREW 352-AM03008D040
Ref. No Part No. Part Name Remark Q'ty New

12
SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65DSW-65 Section
POWER P.W.B. UNIT ASS’Y
Ref. No Part No. Part Name Remark Q'ty New
SEMICONDUCTORS GROUP
D301 00D DSW 33XG 160 D 1/2W/12V 199-05001200j
RESISTER GROUP
R301 00D DSW 33XG 118 R 0.56K/2W 110-20561jk3
CAPACITORS GROUP
C301 00D DSW 33XG 124 FILM C 0.01uF/275V 132-103kb70
OTHER PARTS DROUP
P301 - 3PIN CONNECTOR 175-1d03v04
P302 00D DSW 33XG 132 5PIN CONNECTOR WIRE 162-5026d001
P303 - 3PIN CONNECTOR 175-1d03v02
RY301 00D DSW 33XG 133 RELAY 171-cs112lmr
00D UDS W651 02 SUB TRANS for E3 150-e0351201
00D UDS W651 01 SUB TRANS for E2 150-e0351200
- TUBE 1M*10mm 156-h010010

13
SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65DSW-65 Section

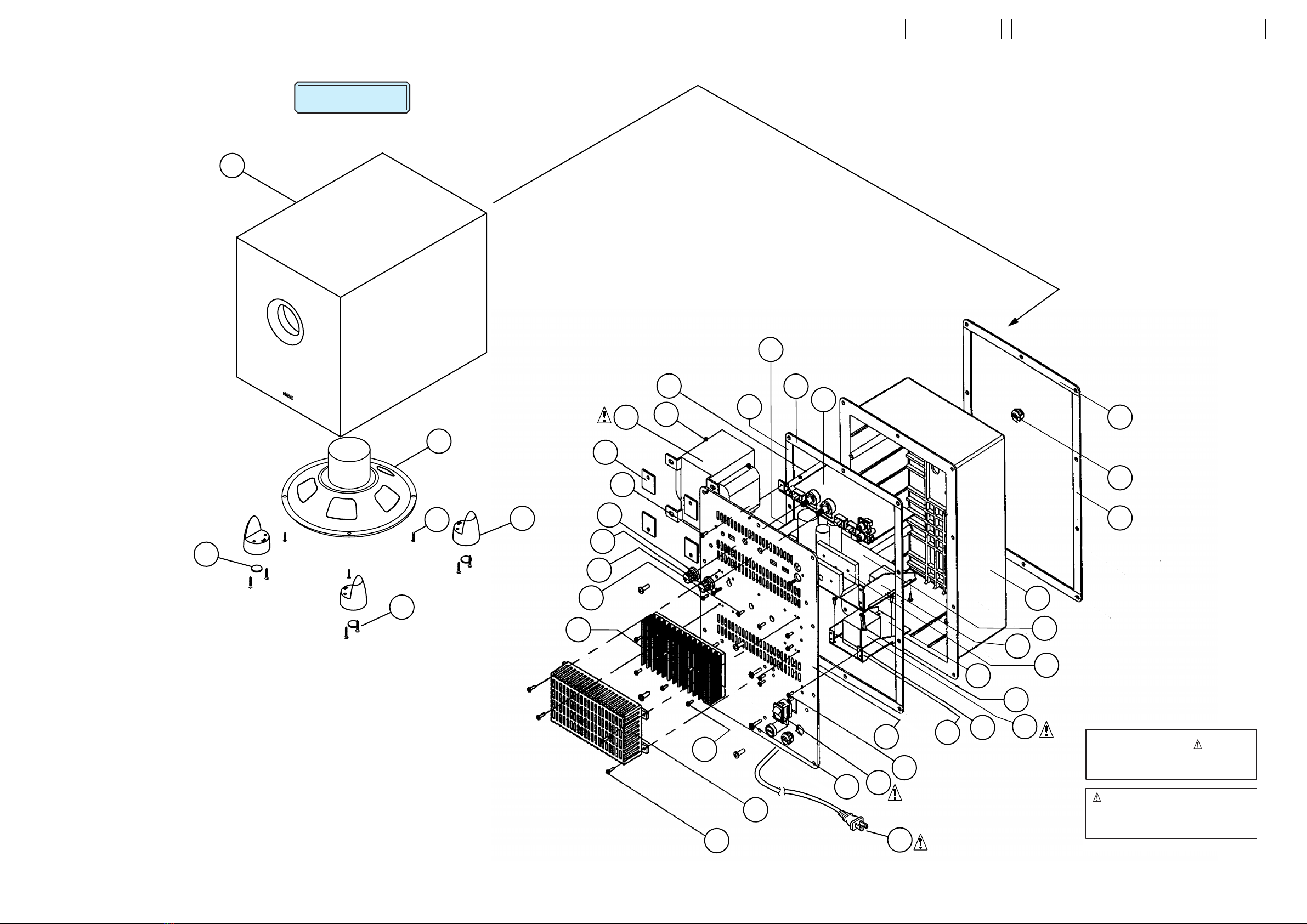

EXPLODED VIEW
28
30
104
103
101
29
101
26
102
31
32
17
11
15
16
14
19
18
12
101
20
27
21
13
101
25
24
23
35
34
33
22
105
102
3
5
64
2
1
Parts List
Parts marked with this symbol have critical
characteristics.
Use ONLY replacement parts recommended by
the manufacturer.
WARNING:
印の部分は安全を維持するために重要
な部品です。従って交換時は必ず指定の
部品を使用してください。

14
SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65DSW-65 Section
PARTS LIST OF EXPLODED VIEW
※ 本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。
Note: The symbols in the column "Remarks" indicate the following destinations.
E3: U.S.A. & Canada model E2: Europe model
Ref. No. Part No. Part Name Remark Q'ty New
1 00D UDS W650 001 Cabinet Ass'y for silver model BHKXDN131000 1
1 00D UDS W650 002 Cabinet Ass'y for black model BHKXDN085000 1
2 00D UDS W650 003 Woofer LB1000420001 1 *
3 00D UDS W650 004 Oak Feet JD5081000014 4 *
4 00D UDS W650 005 Spikes JZ0010000003 4 *
5 00D UDS W650 006 Screw LS1215010004 8 *
6 00D UDS W650 007 Screw LS1215B07002 10 *
11 00D UDS W651 10 PREAMP P.W.B. UNIT 051-A00432A 1
12 00D DSW 33XG 168 AMP P.W.B. UNIT 051-A00432B 1
13 00D UDS W651 12 POWER P.W.B. UNIT for E3 051-A00434C 1
13 00D UDS W651 11 POWER P.W.B. UNIT for E2 051-A00432C 1
14 - EVA 333-EVA-00783 2
15 - WIRE CLAMP 335-NYL-00002 2
16 - EVA 333-EVA-00807 2
17 - CASE 306-ABS-00206-1BB 1
18 - BRACKET Large-R 361-FE-05008-0LB 1
19 - HEAT SINK 323-AL-00020 1
20 00D UDS W651 02 SUB TRANS for E3 150-e0351201 1
20 00D UDS W651 01 SUB TRANS for E2 150-e0351200 1
21 - BRACKET Small-L 361-FE-05010-0LA 1
22 - BRACKET Small-R 361-FE-05011-0LA 1
23 00D UDS W651 09 BACK PANEL 302-AL-05021-0BB 1
23 00D UDS W651 08 BACK PANEL 302-AL-05021-0BA 1
24 00D DSW 33XG 136 POWER SWITCH 180-prf1003s 1
25 00D UDS W651 05 AC COARD for E3 152-u75201601 1
25 00D UDS W651 06 AC COARD for E2 152-v75202601 1
26 - COVER 309-ABS-05003-0BA 1
27 - HEAT SINK 323-AL-00019-0BB 1
28 00D DSW 33XG 166 BUSH 311-ABS-00028 2
29 - RUBBER SHEET 25*21*2T 336-RUB-00263 4
30 00D UDS W651 04 MAIN TRANS for E3 150-e0865005 1
30 00D UDS W651 03 MAIN TRANS for E2 150-e0865004 1
31 - M4 NUT 354-GM04002 4
32 - PWB HOLDER 361-FE-05013-0LA 1
33 - EVA 333-EVA-00835 2
34 - BRACKET Large-L 361-FE-05008-0LA 1
35 - EVA 333-EVA-00826 2
★ 36 00D DSW 33XG 129 FUSE 125V for E3 154-25006t0 1
★ 36 00D UDS W651 07 FUSE 250V for E2 154-v25006t0 1
★ 37 00D DSW 33XG 123 CERAMIC C 4700P for POWER SWITCH 130-3f472md00 1
★ 38 00D DSW 33XG 130 FUSE HOLDER R3-11 155-520020 1
★ 39 - TUBE 20mm*40mm for AC SW 156-h200040 1
★ 40 - TUBE 20mm*60mm for FUSE HOLDER 156-h200060 1
★ 41 - TUBE 7mm*120mm for AC WIRE 156-h070120
★ 42 - TR BLACKET 361-FE-00051 1
★ 43 - LED HOLDER7.5*7.1*8.25 for LED201 361-NYL-05012-0BA 1
★ 44 - PWB HOLDER 361-FE-00004 1
★ 45 - EVA 333-EVA-00220 6
★ 46 - EVA 333-EVA-05052-0BA 2

15
SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65DSW-65 Section
★ 47 - Washer for RCA1 395-fib-00002 1
SCREW
101 - M3*8 SCREW 351-AM03008A079 19
102 - M3*8 SCREW 352-AM03008D040 14
103 - M3*10 SCREW 352-BM03010D064 2
104 - M3*14 SCREW 351-BM03014A093 1
★ 105 - M4*16 SCREW 351-HM04016A218 4
★ 106 - M3*10 SCREW 352-AM03010D065 1
★ 107 - M3*14 SCREW 351-AM03014A094 1
★ 108 - 4M*12 SCREW 350-EM04012D024 4
Ref. No. Part No. Part Name Remark Q'ty New

16
SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65DSW-65 Section
WIRING DIAGRAM
LIMIT
MUTE
-15V
AGND
+15V
PTC
OUT
STBY
-12V
AC1
PGND
AC2
SIGNAL IN
FRONT
PGND
12VAC
12VAC
STBY
-12V
AC-ST
AC
AC
AC
STBY
LIMIT
MUTE
-15V
AGND
+15V
PTC
in
AC2
AC4
PGND
AC3
AC1
PGND
PGND
POWER AMP
12VAC
12VAC
PGND
POWER
SIGNAL IN

17
SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65DSW-65 Section
12 34567
8
A
B
C
D
E

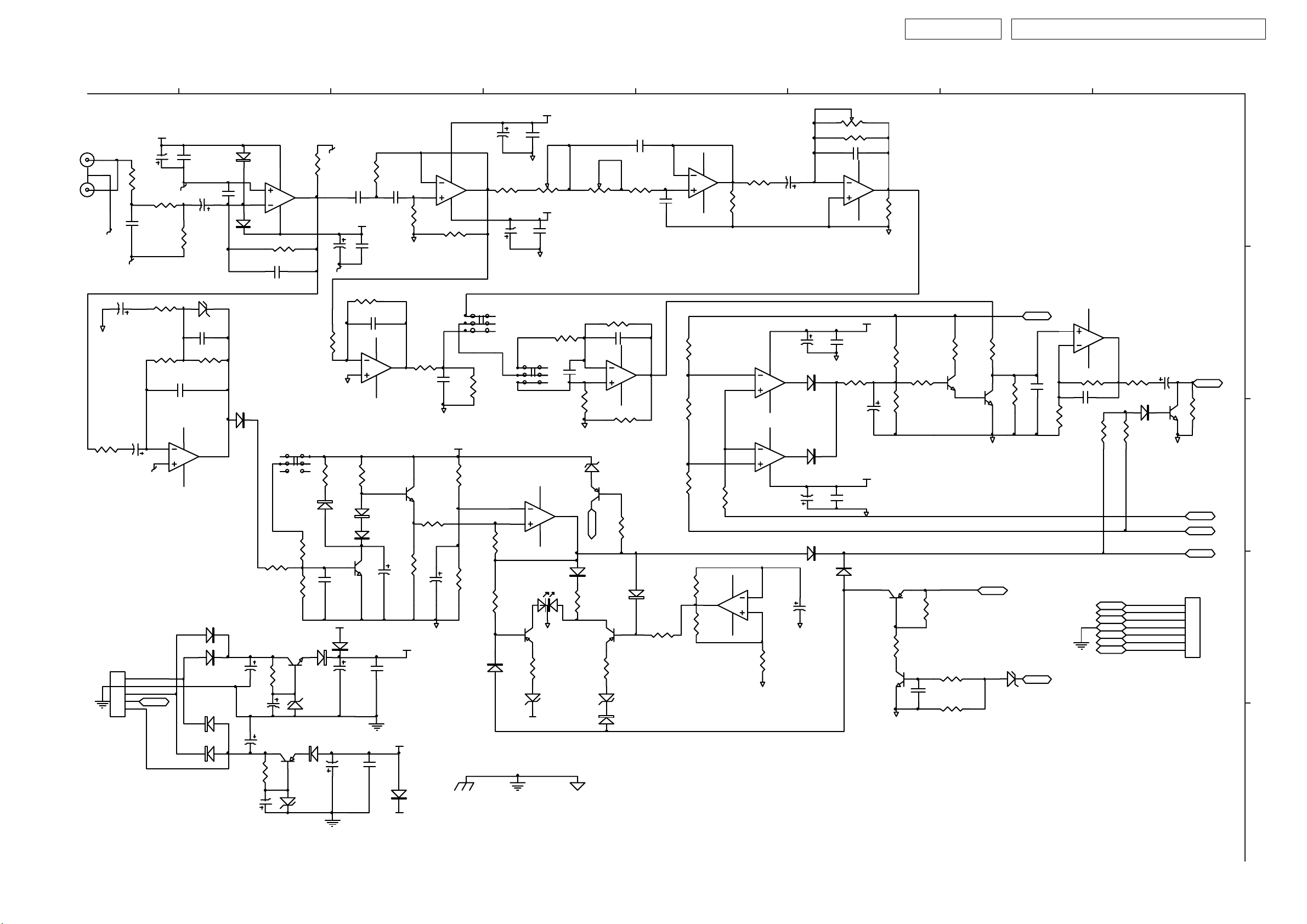

SCHEMATIC DIAGRAMS (1/2)
R209
150
R212
33k
GNDS
C217
1u/16V/20%
in
R210
47k
R226
150k
C216
47p/50v/10%
C212
220p/10%
C228
0.1u/10%
C239
100u/16V
C202
10u/16V/20%
C240
4.7u/16V
D209
1N4148
D207
1N4148
D210
1N4148
DZ201
1N4733/3.3V
R231
1k R228
22k
R240
2MEG
R242
100k
R241
4.7k
R216
6.8k
R247
18k
R253
1MEG
R251
51K
R255
2k
R243
100k
R256
1.2k
R264
3.3k
R262
30k
R265
39K
C229
47u/25V
C230
47u/25V
D218
1N4148 D219
1N4148
D214
1N4148
D212
1N4148
R260
100k
R257
1.2k
R227
22k
R259
68k
C208
10u/16V/20%
R244
100k
R261
30k
D213
1N4148
2
3
1
411
U201A
TL074
R203
20k C203
10u/16V/20%
C210
220p/10%GNDS
R211
18K
C211
220p/10%
C201
10u/16V/20%
C220
0.1u
R204
20K
9
10
8
11 4
U202D
TL074
6
5
7
11 4
U202B
TL074
13
12
14
411
U202C
TL074
2
3
1
411
U202A
TL074
R217
10k
R248
18k
R252
27K
C238
0.047u/5%
C235
0.1u/5%
R207
20K
GNDS
R258
5.1K
C207
10u/16V/20%
C215
220p/10%
R245
100k
R208
20k
C233
0.1u/5%
C234
0.1u/5% R235
220K/1%
R234
6.8K/1%
R205
20k
3
2
1
LED201
R2ED/GR2EEN
R219
10k
R218 10k
R206
20k
C213
220p/10%
GNDB
R202
150R
GNDB
1
2
3
4
5
6
sw201
SW-4
GNDS
C221
0.1U
C222
0.1U
-12.3V
D205
1N4148
D206
1N4148
+12.3V
C204
10u/16V/20%
C223
0.1u
GNDS
6
5
7
11 4
U201B
TL074
+12.3V
13
12
14
411
U201C
TL074
9
10
8
11 4
U201D
TL074
1
2
3
4
5
6
7
P202
LIMIT
MUTE
-15V
AGND
+15V
PTC
OUT
PTC
+15V
MUTE
+15V
-15V
C205
10u/16V/20%
C224
0.1u
GNDB
+15V
C225
0.1u
C206
10u/16V/20%
GNDB
-15V
R220
10k
1
2
3
4
5
6
sw203
SW-4
R238
470k
9
10
8
11 4
U203D
TL074
2
3
1
411
U203A
TL074
13
12
14
411
U203C
TL074
R223
10k
R249
18k
R221
10k
R213
33k
R222
10k
D216
1N4148
D217
1N4148
C243
22u/25V/20%
R225
10k
R239
470k
R263
12meg
R224
10k
R266
7.5K/1%
R268
750/1%
C244
0.01u/5%
R267 7.5k/1%
R269
750/1%
R246
100K
C245
0.01u/5%
C246
47u/25V/20%
GNDB
1
2
3
4
5
6
sw202
SW-4
C237
0.22u/5%
R237
5.6k 1%
R215
10k
R236
7.5K
GNDB
GNDB
C236
1000p/50v/10%
D215
1N4148
LIMIT
-15V
+15V
OUT
GNDB
C214
220P/10%
st hi
play low
6
5
7
114
U203B
TL074
C241
10u/16v/20% C226
0.1u
GNDB
C227
0.1u
C242
10u/16v/20%
GNDB
-15V
+15V
+0.1V
+12.3V
+13.5V
-12.3V
-13.0V
1
2
3
4
5
P201 C218
220u/25V
C219
220u/25V
D201
1N4001
D202
1N4001
D203
1N4001
D204
1N4001
Q207
C1815
Q208
C1815
Q206
C1815
C
3
B
1
E
2
Q212
A1015
Q211
A1015
Q213
A1015
Q203
C1815
Q201
C1815
R232
1k
R233
1k
C231
10u/16v
C232
10u/16v
DZ202
12V
Q210
A1015
DZ203
12V
STBY
STBY
VR201
20KB
1
2
3
R2CA1
VR202
50KA
GNDB
Q202
C1815
D208
1N4148
R229
10K
DZ204
2.2v
DZ205
2.2v
R230
22K
D220
1N4148
R254
1MEG
Q209
C1815
+12.3V
R201
1.5k
C209
220p/10%
GNDS
R214
220K
DZ206
2.2v
TO P302
TO P101
JUMP
D222
1N4001
D221
1N4001
+15V
-15V
-Vst
JUMP
Q205
A1015
DZ207
3.3v
D211
1N4001
D223
1N4001
0.1U
R247
GNDB
GNDB
GNDB
GNDBGNDBGNDB
TO P104
SCHEMATIC DIAGRAMS (1/2)
AMP UNIT

18
SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65DSW-65 Section
12 34567
8
A
B
C
D
E
SCHEMATIC DIAGRAMS (2/2)
TF301
1
2
3
4
5
P302
K1
12VDC RELAY R301
560R/2W
C301
0.01u/250VAC
AC10.5V
AC10.5V
GND
STBY
-Vst
1
2 1
2
P301
F301
S1
1
2
P303
1
2
A
1. AC100V(50HZ/60HZ)
C303
0.047U/250VAC
2. AC120V (60HZ)
3. AC230V (50HZ)
POWER INPUT: FUSE: T RANSFORMER:
1. 2.5A 125VAC
2. 1.25A 250VAC
1. INPUT 100VAC
2. INPUT 120VAC
3. INPUT 230VAC
F301 TF301
TO P201
TO CON104
HI
L
N
D301
12V
+11.4V
-12.5V
TO P104
SCHEMATIC DIAGRAMS (2/2)
PRE-AMP UNIT
POWER UNIT

19
SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65SC-A65 Section
SC-A65 EXPLODED VIEW
SC-A65 PARTS LIST OF EXPLODED VIEW
※ 本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。
Ref. No. Part No. Part Name Remark Q'ty New
1 00D SCA 65S0 001 Speaker Ass'y for silver/FL model CP10DN129001 1 *
1 00D SCA 65S0 002 Speaker Ass'y for silver/FR model CP10DN129002 1 *
1 00D SCA 65S0 003 Speaker Ass'y for silver/SL model CP10DN129003 1 *
1 00D SCA 65S0 004 Speaker Ass'y for silver/SR model CP10DN129004 1 *
1 00D SCA 65S0 005 Speaker Ass'y for silver/SB model CP10DN129005 1 *
1 00D SCA 65K0 001 Speaker Ass'y for black/FL model CP10DN082001 1 *
1 00D SCA 65K0 002 Speaker Ass'y for black/FR model CP10DN082002 1 *
1 00D SCA 65K0 003 Speaker Ass'y for black/SL model CP10DN082003 1 *
1 00D SCA 65K0 004 Speaker Ass'y for black/SR model CP10DN082004 1 *
1 00D SCA 65K0 005 Speaker Ass'y for black/SB model CP10DN082005 1 *
2 00D SCA 65S0 006 Grille Frame Ass'y for silver model BHBKDN129000 1 *
2 00D SCA 65K0 006 Grille Frame Ass'y for black model BHBKDN082000 1 *
2
1

20
SYS-65HT/SYS-55HT/SC-C65/SC-A65/DSW-65SC-C65 Section

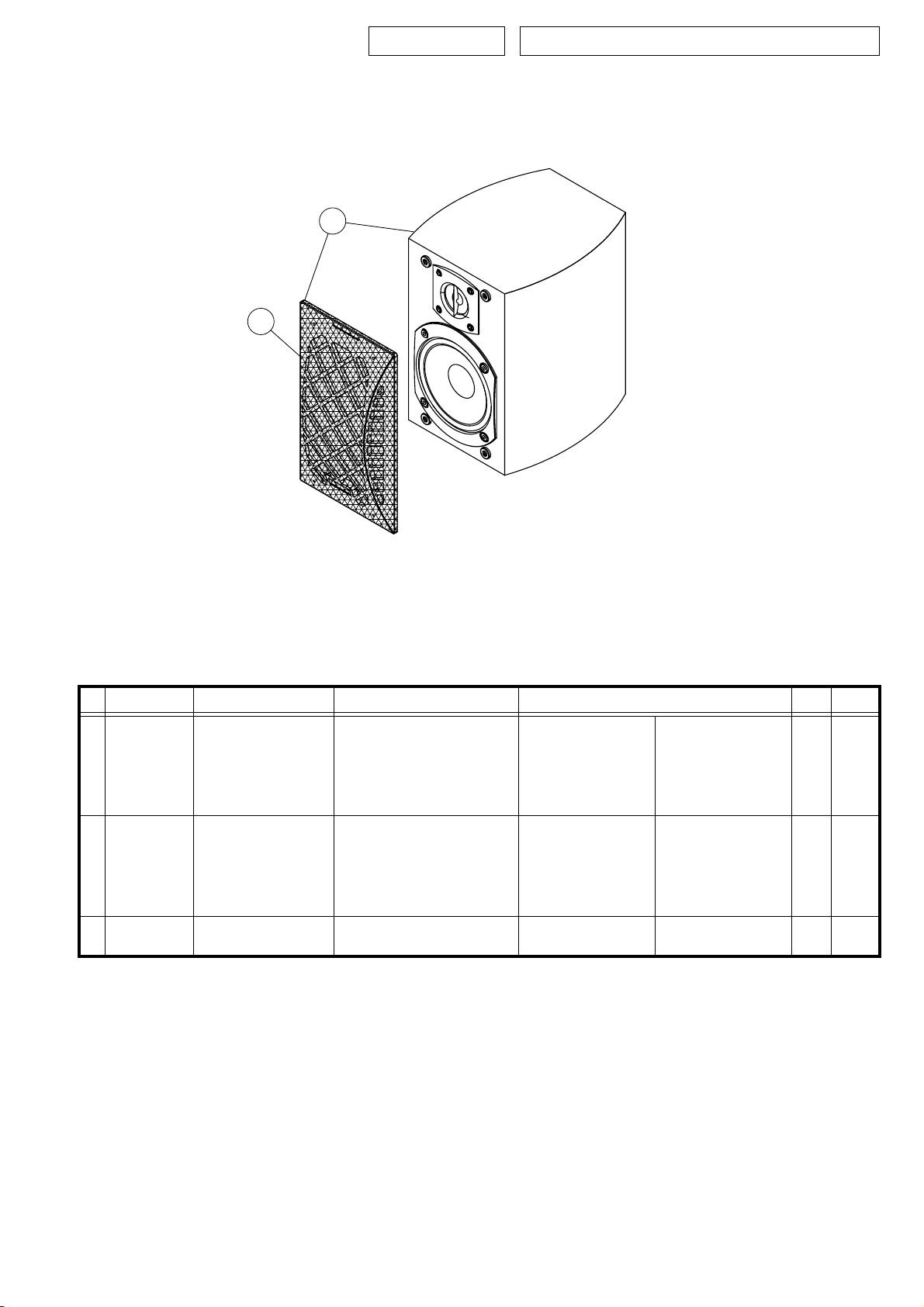

SC-C65 EXPLODED VIEW
SC-C65 PARTS LIST OF EXPLODED VIEW
※ 本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。
Ref. No. Part No. Part Name Remark Q'ty New
1 00D SCC 65S0 001 Speaker Ass'y for silver model CP10DN130001 1 *
1 00D SCC 65K0 001 Speaker Ass'y for black model CP10DN083001 1 *
2 00D SCC 65S0 002 Grille Frame Ass'y for silver model BHBKDN130000 1 *
2 00D SCC 65K0 002 Grille Frame Ass'y for black model BHBKDN083000 1 *
2
1
This manual suits for next models
4
Table of contents
Other Denon Speakers System manuals

Denon
Denon Envaya Mini DSB-100 User manual

Denon
Denon SYS-5.1 User manual

Denon
Denon SYS-76HT User manual

Denon
Denon DCD-F100 User manual

Denon
Denon DHT-S517 User manual

Denon
Denon DHT-S217 User manual

Denon
Denon DHT-S516 User manual

Denon
Denon HOME SOUND BAR 550 User manual

Denon
Denon UD-M30 User manual

Denon
Denon 550 User manual

Denon
Denon DHT-S517 User manual

Denon
Denon SYS-57HT User manual

Denon
Denon SC-A33XG User manual

Denon
Denon DHT-S216 User manual

Denon
Denon HEOS HS2 User manual

Denon
Denon DHT-S216 User manual

Denon
Denon SYS-391HT User manual

Denon
Denon SYS-1312 User manual

Denon
Denon Speaker SC-CX101 User manual

Denon
Denon SC-M53 User manual
