SERVICE MANUAL
FULLY AUTOMATIC TURNTABLE SYSTEM
MODEL DP-300F
For U.S.A.,Canada,Europe
& Japan model
TOKYO, JAPAN
X0267 V.03 DE/CDM 0609
Some illustrations using in this service manual are
slightly different from the actual set.
●
Please use this service manual with referring to the
operating instructions without fail.
●
For purposes of improvement, specifications and
design are subject to change without notice.
●
●
本文中に使用しているイラストは、説明の都合上現物
と多少異なる場合があります。
●
修理の際は、必ず取扱説明書を参照の上、作業を行っ
てください。
サービスをおこなう前に、このサービスマニュアルを
必ずお読みください。本機は、火災、感電、けがなど
に対する安全性を確保するために、さまざまな配慮を
おこなっており、また法的には「電気用品安全法」に
もとづき、所定の許可を得て製造されております。
従ってサービスをおこなう際は、これらの安全性が維
持されるよう、このサービスマニュアルに記載されて
いる注意事項を必ずお守りください。
●
本機の仕様は性能改良のため、予告なく変更すること
があります。
●
補修用性能部品の保有期間は、製造打切後8年です。
注 意
Denon Brand Company, D&M Holdings Inc.
Ver. 3
Please refer to the
MODIFICATION NOTICE.

2
DP-300F
Please heed the points listed below during servicing and inspection.
◎Heed the cautions!
Spots requiring particular attention when servicing, such as
the cabinet, parts, chassis, etc., have cautions indicated on
labels or seals. Be sure to heed these cautions and the cau-
tions indicated in the handling instructions.
◎Caution concerning electric shock!
(1) An AC voltage is impressed on this set, so touching inter-
nal metal parts when the set is energized could cause
electric shock. Take care to avoid electric shock, by for ex-
ample using an isolating transformer and gloves when
servicing while the set is energized, unplugging the power
cord when replacing parts, etc.
(2)There are high voltage parts inside. Handle with extra care
when the set is energized.
◎ Caution concerning disassembly and assembly!
Though great care is taken when manufacturing parts from
sheet metal, there may in some rare cases be burrs on the
edges of parts which could cause injury if fingers are moved
across them. Use gloves to protect your hands.
◎Only use designated parts!
The set's parts have specific safety properties (fire resis-
tance, voltage resistance, etc.). For replacement parts, be
sure to use parts which have the same properties. In particu-
lar, for the important safety parts that are marked ! on wiring
diagrams and parts lists, be sure to use the designated parts.
◎Be sure to mount parts and arrange the
wires as they were originally!
For safety reasons, some parts use tape, tubes or other insu-
lating materials, and some parts are mounted away from the
surface of printed circuit boards. Care is also taken with the
positions of the wires inside and clamps are used to keep
wires away from heating and high voltage parts, so be sure to
set everything back as it was originally.
◎Inspect for safety after servicing!
Check that all screws, parts and wires removed or discon-
nected for servicing have been put back in their original posi-
tions, inspect that no parts around the area that has been
serviced have been negatively affected, conduct an insulation
check on the external metal connectors and between the
blades of the power plug, and otherwise check that safety is
ensured.
(Insulation check procedure)
Unplug the power cord from the power outlet, disconnect the
antenna, plugs, etc., and turn the power switch on. Using a
500V insulation resistance tester, check that the insulation re-
sistance between the terminals of the power plug and the ex-
ternally exposed metal parts (antenna terminal, headphones
terminal, microphone terminal, input terminal, etc.) is 1MΩor
greater. If it is less, the set must be inspected and repaired.
Concerning important safety parts
Many of the electric and structural parts used in the set have
special safety properties. In most cases these properties are
difficult to distinguish by sight, and using replacement parts
with higher ratings (rated power and withstand voltage) does
not necessarily guarantee that safety performance will be pre-
served. Parts with safety properties are indicated as shown
below on the wiring diagrams and parts lists is this service
manual. Be sure to replace them with parts with the designat-
ed part number.
(1) Schematic diagrams ... Indicated by the ! mark.
(2) Parts lists ... Indicated by the ! mark.
Using parts other than the designated parts
could result in electric shock, fires or other
dangerous situations.
SAFETY PRECAUTIONS
The following check should be performed for the continued protection of the customer and service technician.
LEAKAGE CURRENT CHECK
Before returning the unit to the customer, make sure you make either (1) a leakage current check or (2) a line to chassis
resistance check. If the leakage current exceeds 0.5 milliamps, or if the resistance from chassis to either side of the power
cord is less than 460 kohms, the unit is defective.
CAUTION
CAUTION
サービス、点検時にはつぎのことにご注意願います。
◎注意事項をお守りください！
サービスのとき特に注意を必要とする個所についてはキャ
ビネット、部品、シャーシなどにラベルや捺印で注意事項を
表示しています。これらの注意書きおよび取扱説明書などの
注意事項を必ずお守りください。
◎感電に注意！
(1) このセットは、交流電圧が印加されていますので通電時
に内部金属部に触れると感電することがあります。従っ
て通電サービス時には、絶縁トランスの使用や手袋の着
用、部品交換には、電源プラグを抜くなどして感電にご
注意ください。
(2) 内部には高電圧の部分がありますので、通電時の取扱に
は十分ご注意ください。
◎分解、組み立て作業時のご注意！
板金部品の端面の『バリ』は、部品製造時に充分管理をして
おりますが、板金端面は鋭利となっている箇所が有りますの
で、部品端面に触れたまま指を動かすとまれに怪我をする場
合がありますので十分注意して作業して下さい。手の保護の
ために手袋を着用してください。
◎指定部品の使用！
セットの部品は難燃性や耐電圧など安全上の特性を持った
ものとなっています。従って交換部品は、使用されていたも
のと同じ特性の部品を使用してください。特に配線図、部品
表に!印で指定されている安全上重要な部品は必ず指定の
ものをご使用ください。
◎部品の取付けや配線の引きまわしは、
元どおりに！
安全上、テープやチューブなどの絶縁材料を使用したり、プ
リント基板から浮かして取付けた部品があります。また内部
配線は引きまわしやクランパーによって発熱部品や高圧部
品に接近しないように配慮されていますので、これらは必ず
元どおりにしてください。
◎サービス後は安全点検を！
サービスのために取り外したねじ、部品、配線などが元どお
りになっているか、またサービスした個所の周辺を劣化させ
てしまったところがないかなどを点検し、外部金属端子部
と、電源プラグの刃の間の絶縁チェックをおこなうなど、安
全性が確保されていることを確認してください。
（絶縁チェックの方法）
電源コンセントから電源プラグを抜き、アンテナやプラグな
どを外し、電源スイッチを入れます。500V 絶縁抵抗計を用
いて、電源プラグのそれぞれの端子と外部露出金属部［アン
テナ端子、ヘッドホン端子マイク端子、入力端子など］との
間で、絶縁抵抗値が１ MΩ 以上であること、この値以下の
ときはセットの点検修理が必要です。
安全上重要な部品について
本機に使用している多くの電気部品、および機構部品は安全
上、特別な特性を持っています。この特性はほとんどの場合、
外観では判別つきにくく、またもとの部品より高い定格（定
格電力、耐圧）を持ったものを使用しても安全性が維持され
るとは、限りません。安全上の特性を持った部品は、この
サービスマニュアルの配線図、部品表につぎのように表示し
ていますので必ず指定されている部品番号のものを使用願
います。
(1) 配線図…!マークで表示しています。
(2) 部品表…!マークで表示しています。
指定された部品と異なるものを使用した場合に
は、感電、火災などの危険を生じる恐れがあり
ます。
注 意
注 意

3
DP-300F
METHOD OF ADJUSTMENT
1. RELATIONSHIP BETWEEN BELT AND
PULLEY.
Check that the belt is not touching the collars (A) of the
motor pulley. If it is, remove the turntable and reattach
the belt at the center of the turntable skirt.
調整のしかた
1. ベルトとプーリーの関係
ベルトがモータープーリーのつば部分に触っていないか
を確認します。 A 面に触っている場合は、ターンテー
ブルを外してもう一度ベルトを T.T スカート部のセン
ターに取り付けて確認します。
2. SPEED ADJUSTMENT
If the speed is off, adjust it with the variable resistor on
the motor control board.
Adjust for 33 rpm first, then set at 45 rpm and check.
After adjusting, check the two speeds (33 and 45 rpm)
once again.
33
45
Adj. Hole for 45 rpm
This diagram shows the bottom panel.
Adj. Hole for 33 rpm
Foot
Motor
2. スピード調整
スピードが合わない場合は、モーターコントロール基板
の半固定ボリウムで調整します。
スピード調整は 33rpmを先におこない、45rpm 側にし
て確認します。
調整後は、33rpm、45rpm を再度確認します。
33
45
裏面から見た図です。
調整孔
調整孔
フット
モーター
45 rpm
33 rpm
Belt
Motor pulley
Should not touch
here (A)
モータープーリー
ベルト
この面に触って
いないこと（A）

4
DP-300F

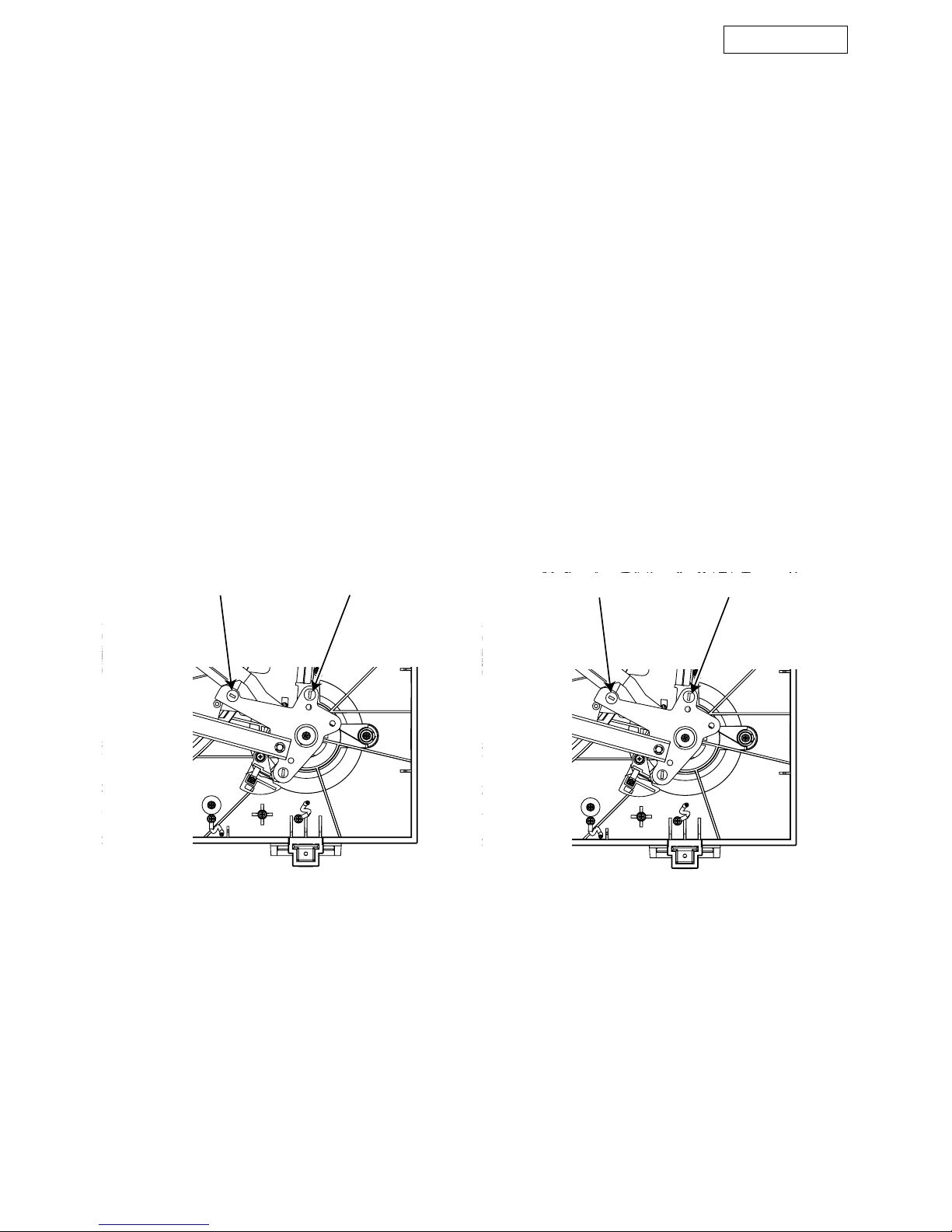

3. LEAD IN AND LEAD OUT ADJUSTMENT
(1) Lead in
(Test record: Hitachi HT-5 (30cm))
Check that the stylus lowers at 5 to 25 counts for both
17cm and 30cm records.
(2) Lead out
(Test record: Nippon Columbia EM-1001
(17cm))
Check that the pickup returns at 3 to 15 counts (3mm
pitch).
If the counts are off , adjust as follows:
(a) Fasten the pickup to the arm rest.
(b) Detach the Bottom board.
(c) Insert a screwdriver into the lead in or lead out
adjustment parts and adjust.
(d) After adjustment, fix it in Three Bond 1401B.
(e) Fix the Bottom board.
Lead in
• Count increases when turned clockwise
• Count decreases when turned counterclockwise
Lead out
• Count increases when turned clockwise
• Count decreases when turned counterclockwise
3. リードイン、リードアウトの調整
調整に際してはテストレコードの使用が望ましい。
(1) リードイン
［テストレコード：日立製 GES ｰ 3327 または HT ｰ５ (30cm
盤）］
17cm,30cm 共に 5 〜 25 カウントに落下すること。
(2) リードアウト
［テストレコード：コロムビア EM-1001(17cm 盤）］
3 〜 15 カウント（3mm ピッチ）でリターンすること。
上記でカウントを外れた場合は、次のように調整してく
ださい。
（イ）ピックアップをアームレストにのせ、固定します。
（ロ）ボトムをはずします。
（ハ）リードイン、リードアウト調整部に（ー）ドライ
バーを差し込み、リードイン、リードアウトの調整をお
こないます。
（ニ）調整後 スリーボンド製 1401B で固定します。
（ホ）ボトムを取り付けます。
リードイン
･ 時計方向に廻す（カウント大）
･ 反時計方向に廻す（カウント小）
リードアウト
･ 時計方向に廻す（カウント小）
･ 反時計方向に廻す（カウント大）
Lead in adjust part Lead out adjust part リードイン調整部 リードアウト調整部

5
DP-300F

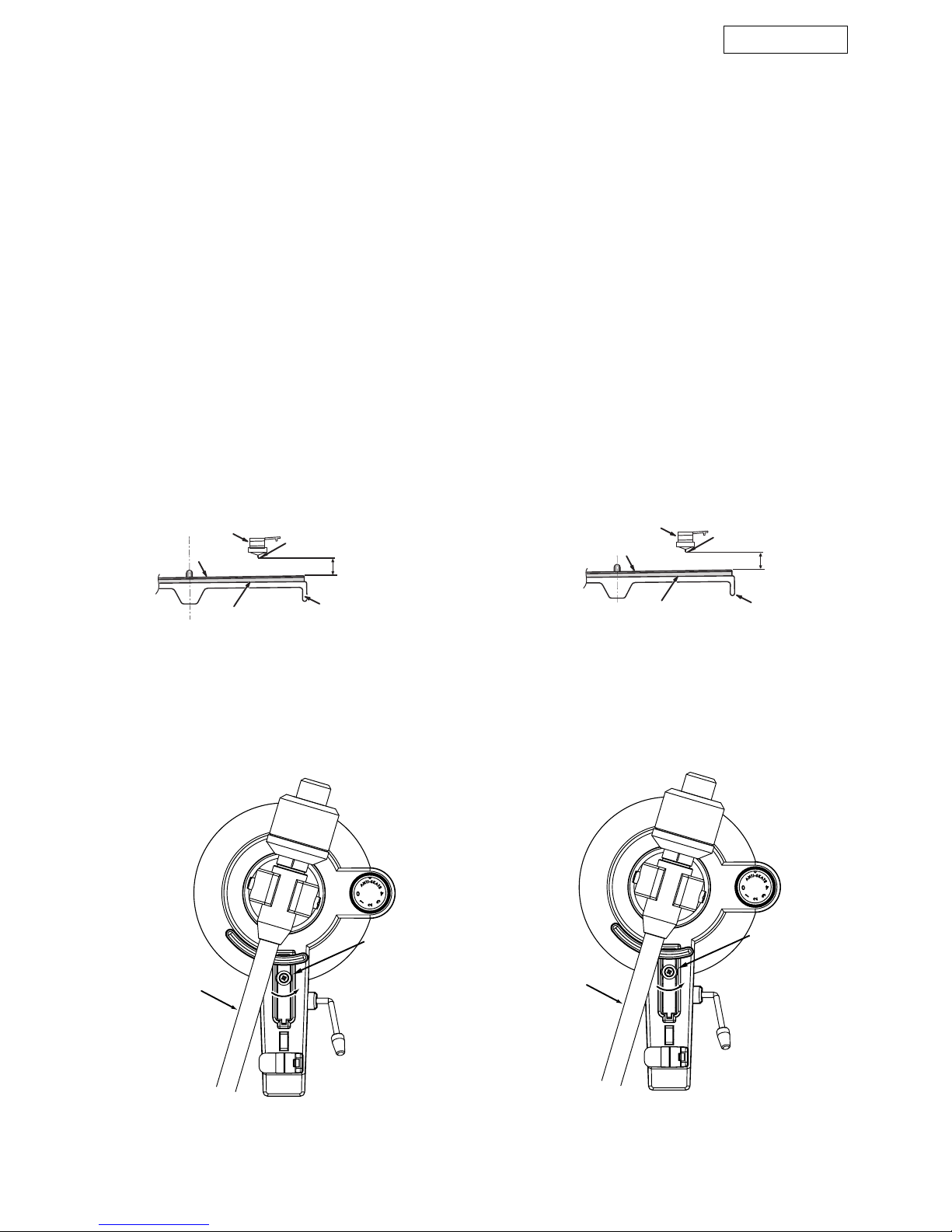

4. STYLUS TIP HEIGHT ADJUSTMENT
(1) Adjust the stylus tip height under standard
conditions.
(Standard conditions: with the turntable, turnta-
ble sheet, and record set)
(2) The stylus tip height should be adjusted to
about 6mm when returned (5-7mm at the out-
ermost position for 17cm records).
(3) If the stylus tip is too high, sound may be dis-
torted and the stylus may not advance. If it is
too low, it may scratch the record when return-
ing.
(4) Adjust using the lifter screw.
Turn clockwise to lower the stylus tip.
Turn counterclockwise to lift the stylus tip.
4. 針先高さの調整
(1) 針先の高さについては標準状態で調整を行ない
ます。
( 標準状態とは、ターンテーブル、ターンテーブ
ルシート、レコード盤をセットした状態です。)
(2) 針先高さの目標値としてリターン時を 6mm 程
度に調整をおこないます。（17cm レコード外周
位置で、5 〜 7mm）。
(3) 針先高さが高すぎると、演奏中に音歪みが発生
したり、針先が進まないことがあり、また低す
ぎると、リターン時、針先がレコード面を引っ
かいてしまうことがあります。
(4) 調整方法としては、リフタ−のねじで調整しま
す。
・時計方向に廻す → 針先が低くなります。
・反時計方向に廻す → 針先が高くなります。
Cartridge
Turntable sheet Turntable
Stylus tip
Stylus tip height
Record
カートリッジ
レコード盤
針先
針先高さ
ターンテーブル
ターンテーブルシート
Tip lifted when
turned this way
Adjust screw
Tone arm
矢印方向にまわすと
高くなる
調整用ねじ
トーンアーム

6
DP-300F
NOTE FOR PARTS LIST
•Part indicated with the mark "nsp" are not always in stock and possibly to
take a long period of time for supplying, or in some case supplying of part
may be refused.
•When ordering of part, clearly indicate "1" and "I" (i) to avoid mis-
supplying.
•Ordering part without stating its part number can not be supplied.
•Part indicated with the mark " ★" is not illustrated in the exploded view.
•Not including General-purpose Carbon Film Resistor in the P.W.Board
parts list. (Refer to the Schematic Diagram for those parts.)
•Not including General-purpose Carbon Chip Resistor in the P.W.Board
parts list. (Refer to the Schematic Diagram for those parts.)
WARNING:
Parts marked with this symbol !have critical characteristics.
Use ONLY replacement parts recommended by the manufacturer.
s
s
s
s
ss
ss
s
s
s
s
RD : 2B : 1/8 W F : ±1% P :
RC : 2E : 1/4 W G : ±2% NL :
RS : 2H : 1/2 W J : ±5% NB :
RW : 3A : 1 W K : ±10% FR :
RN : 3D : 2 W M : ±20% F :
RK : 3F : 3 W
3H : 5 W
RN 14K 2E 182 G FR
∗18 2 Ö1800 =1.8k
0
2
1R 2 Ö1.2
1
2 R
CE 04W 1H 2R2 M BP
CE : 0J : 6.3 V F : ±1% HS :
CA : 1A : 10 V G : ±2% BP :
CS : 1C : 16 V J : ±5% HR :
CQ : 1E : 25 V K : ±10% DL :
CK : 1V : 35 V M : ±20% HF :
CC : 1H : 50 V Z : +80% U : UL
CP : 2A : 100 V −20% C : CSA
CM : 2B : 125 V P : +100% W : UL-CSA
CF : 2C : 160 V −0% F :
CH : 2D : 200 V C : ±0.25pF
2E : 250 V D : ±0.5pF
2H : 500 V = :
2J : 630 V
∗
22 2 Ö2200µF
0
2
µF
22 2 Ö2200pF=0.0022µF
0
2
pFpF
22 1 Ö220pF
2
(0 2 )
0
(0 0 1 )
2R 2 Ö2.2µF
1
2 R
µF
AC
RD : Carbon 2B : 1/8W F : ±1% P : Pulse-resistant type
RC : Composition 2E : 1/4W G : ±2% NL : Low noise type
RS : Metal oxide film 2H : 1/2W J : ±5% NB : Non-burning type
RW : Winding 3A : 1W K : ±10% FR : Fuse-resistor
RN : Metal film 3D : 2W M : ±20% F : Lead wire forming
RK : Metal mixture 3F : 3W
3H : 5W
CE : Aluminum foil 0J : 6.3V F : ±1% HS : High stability type
electrolytic
CA : Aluminum solid 1A : 10V G : ±2% BP : Non-polar type
electrolytic
CS : Tantalum electrolytic 1C : 16V J : ±5% HR : Ripple-resistant type
CQ : Film 1E : 25V K : ±10% DL : For change and discharge
CK : Ceramic 1V : 35V M : ±20% HF : For assuring high
requency
CC : Ceramic 1H : 50V Z : +80% U : UL part
CP : Oil 2A : 100V –20% C : CSA part
CM : Mica 2B : 125V P : +100% W : UL-CSA type
CF : Metallized 2C : 160V –0% F : Lead wire forming
CH : Metallized 2D : 200V C : ±0.25pF
2E : 250V D : ±0.5pF
2H : 500V = : Others
2J : 630V
ll
ll
lResistors
Ex.:RN 14K 2E 182 GFR
Type Shape Power Resist- Allowable Others
and per- ance error
formance
]Resistance
1 8 2⇒1800 ohm = 1.8 kohm
Indicates number of zeros after effective number.
2-digit effective number.
•Units: ohm
1 R 2⇒1.2 ohm
1-digit effective number.
2-digit effective number, decimal point indicated by R.
•Units: ohm
ll
ll
lCapacitors
Ex.:CE 04W 1H 2R2 M BP
Type Shape Dielectric Capacity Allowable Others
and per- strength error
formance
]Capacity (electrolyte only)
2 2 2⇒2200µF
Indicates number of zeros after effective number.
2-digit effective number.
•Units: µF.
2 R 2⇒2.2µF
1-digit effective number.
2-digit effective number, decimal point indicated by R.
•Units: µF.
]Capacity (except electrolyte)
2 2 2⇒2200pF=0.0022µF
(More than 2) Indicates number of zeros after effective number.
2-digit effective number.
•Units: pF.
2 2 1⇒220pF
(0 or 1) Indicates number of zeros after effective number.
2-digit effective number.
•Units: pF.
•When the dielectric strength is indicated in AC, "AC" is included after the dieelectric
strength value.
部品表について
１．nsp 印の部品は常時在庫していませんので供給に長時間を要すること
があります。
場合によっては、供給をお断りすることがあります。
２．部品を発注する際は特に数字の " １ " と英字の "Ｉ" との区別をはっき
り記入してください。
３．部品番号を表示していない部品は供給できません。
４．!印の部品は安全上重要な部品です。交換するときは、安全および性
能維持のため必ず指定の部品をご使用ください。
５．★印のついている部品は分解図中には記載していません。
６．汎用カーボン抵抗器は記載していません。定数は回路図を参照願いま
す。
７．汎用カーボンチップ抵抗器は記載していません。定数は回路図を参照
願います。
８．部品表の抵抗器、コンデンサの品名記号の読み方は表を参照してくだ
さい。

7
DP-300F
PARTS LIST OF P.W.B. UNIT ASS’Y
＊本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。
＊The parts listed below are for maintenance only, might differ from the parts used in the unit in appearances or dimensions.
＊"nsp" 印の部品は常時在庫していませんので供給に長時間を要することがあります。場合によっては、供給をお断りする場合があります。
＊Part indicated with the mark “nsp” are not always in stock and possibly to take a long period of time for supplying, or in some case supplying of part may be refused.
EQ P.W.B. ASS'Y
RECTIFYER P.W.B. ASS'Y
MICRO SWITCH AND WIRE ASS'Y
Ref. No. nsp Part No. Part Name Remarks Q'ty New
SW101 00D 941 0014 001 Slide Sw(SBB-22-14) 1
- Elec. Capacitor(4.7uF/50V,M,Bulk 5*11) 1
IC101 00D 263 0434 002 IC(LA3161) 1
C108,208 - Ceramic Capacitor(4700pF/50V K Y5P Taping) 2
C102,107 - Elec. Capacitor(4.7uF/50V,M,Taping 5*11) 2
C202,207 - Elec. Capacitor(4.7uF/50V,M,Taping 5*11) 2
C104,204 - Elec. Capacitor(47uF/25V,M,Taping 5*11) 2
C105,205 - Polyester Capacitor(0.027uF/50V Taping) 2
C101,201 - Ceramic Capacitor(100pF/50V K SL Taping) 2
C103,203 - Ceramic Capacitor(330pF/50V K SL Taping) 2
C106,206 - Polyester Capacitor(0.0082uF/50V Taping) 2
C301,302 - Elec. Capacitor(100uF/16V,M,Taping 6.3*11) 2
R107,207 - Carbon Film Resistor(100K Ohm J 1/6W Taping 26mm) 2
R105,205 - Carbon Film Resistor(9.1K Ohm J 1/6W Taping 26mm) 2
R101,201 - Carbon Film Resistor(470 Ohm J 1/6W Taping 26mm) 2
R103,203 - Carbon Film Resistor(200 Ohm J 1/6W Taping 26mm) 2
R102,202 - Carbon Film Resistor(47K Ohm J 1/6W Taping 26mm) 2
R106,206 - Carbon Film Resistor(680 Ohm J 1/6W Taping 26mm) 2
R108,208 - Carbon Film Resistor(1K Ohm J 1/6W Taping 26mm) 2
R104,204 - Carbon Film Resistor(150K Ohm J 1/6W Taping 26mm) 2
R301 - Carbon Film Resistor(120 Ohm J 1/4W Taping 26mm) 1
L101,102 00D 958 0016 900 Bead Core (86-019-A TAPING) 2
J01 - Jumper 1
Ref. No. Part No. Part Name Remarks Q'ty New
C1 00D 254 4539 705 Elec. Capacitor(1000uF/16V,M,Bulk 13*21) 1
C3 00D 254 4538 971 Elec. Capacitor(470uF/16V,M,Bulk 10*12) 1
D1-D4 00D 941 0013 002 Diode(1N4002,1A/100V,Bulk) 4
Ref. No. Part No. Part Name Remarks Q'ty New
SW101 00D 212 0442 009 Speed Switch (SW101) 403-DP300F-255 1
2
2
2
2
2
2
2
2
2
2
2
2
2
2

8
DP-300F
EXPLODED VIEWS 2

9
DP-300F
PARTS LIST OF EXPLODED VIEW
＊本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。
＊The parts listed below are for maintenance only, might differ from the parts used in the unit in appearances or dimensions.
＊"nsp" 印の部品は常時在庫していませんので供給に長時間を要することがあります。場合によっては、供給をお断りする場合があります。
＊Part indicated with the mark “nsp” are not always in stock and possibly to take a long period of time for supplying, or in some case supplying of part may be refused.
Note: The symbols in the column "Remarks" indicate the following destinations.
E3 : U.S.A. & Canada model (Black) BKE2 : Europe model(Black) SPE2 : Europe model(P.Silver)
K(JP) : Japan model(Black) SP(JP) : Japan model(P.Silver)
Ref. No. nsp Part No. Part Name Remarks Q'ty New
1 00D 941 0012 401 Cam Gear Ass'y 701-SL24F-192 1
2 - Cam Gear control Assy 703-SL24F-050 1
3 - Cam Gear 100-SL24F-248 1
4 - Friction Link 300-SL24F-130 1
5 - Actuating Link 300-SL24F-131 1
6 nsp 00D 941 0008 208 Spring 603-SL24F-077 1
7 - Washer 606-F200-006 1
8 - CS Washer(3mm) 606-F200-013 2
9 - E-Ring(2mm) 606-B300-029 1
10 - Washer 606-SL24F-057 2
11 00D 941 0037 509 Hinge Ass'y 701-300-3708 2 *
12 - Speed Bracket Ass'y 701-300-3629 1 *
13 - Select Plate Ass'y 701-300-3630 1 *
14 00D 941 0037 606 Size Knob E3,BKE2,K(JP) 701-300-3631 1 *
14 00D 941 0037 703 Size Knob SPE2,SP(JP) 701-300S-3631 1 *
180 00D 941 0040 004 Tonearm Lifter Ass'y E3,BKE2,K(JP) 701-300-3702 1 *
180 00D 941 0040 703 Tonearm Lifter Ass'y SPE2,SP(JP) 701-300S-3702 1 *
147 - Rubber for Tonearm Lifter 604-300-366 1 *
15 - Tonearm Lifter Ass'y E3,BKE2,K(JP) 701-300-3632 1 *
15 - Tonearm Lifter Ass'y SPE2,SP(JP) 701-300S-3632 1 *
181 00D 941 0040 101 Handle Ass'y 701-300-3701 1 *
16 - Handle Ass'y 701-300-3633 1 *
113 - Handle Knob 200-300-494 1 *
17 - Pendulum Ass'y 701-300-3668 1 *
18 - Pendulum (S) 100-300-2394 1 *
19 - Spring 603-SL24F-066 1
21 00D 941 0037 800 Bottom Board 100-300-2378 1 *
22 - Bottom Plate 300-300-1359 1 *
23 - Screw 602-DJ3000-273 8
24 00D 941 0036 704 Counter Weight Adjustor Ass'y E3,BKE2,K(JP) 72-300-054 1 *
24 00D 941 0036 801 Counter Weight Adjustor Ass'y SPE2,SP(JP) 72-300S-055 1 *
25 - Indicator E3,BKE2,K(JP) 100-300-2404 1 *
25 - Indicator SPE2,SP(JP) 100-300S-2404 1 *
26 - Counterweight Ring E3,BKE2,K(JP) 200-300-502 1 *
26 - Counterweight Ring SPE2,SP(JP) 200-300S-502 1 *
27 00D 941 0037 907 Cartridge 402-300F-093 1 *
27-1 00D DSN85 Stylus DSN-85 1 *
178 00D 941 0039 701 Lifter Ass'y E3,BKE2,K(JP) 701-300-3694 1 *
178 00D 941 0039 808 Lifter Ass'y SPE2,SP(JP) 701-300S-3693 1 *
28 - Shaft 200-300-496 1 *
106 - Lifter E3,BKE2,K(JP) 100-300-2396 1 *
106 - Lifter SPE2,SP(JP) 100-300S-2396 1 *
127 nsp 00D 941 0007 209 Spring 603-MD26-059 1
160 - Screw(2*10,JMB BLACK) 602-MD26-081 1
30 00D 941 0012 304 Center & Pinion Ass'y 703-F703-253 1
31 - Shaf & Holder Ass'y 703-SL24F-051B 1
32 - Small Gear 100-SL24F-244 1
33 - Center shaft 200-SL24F-105A 1
34 - Spindle Ring 200-SL24F-123 1
35 - Screw 602-SL24F-093 1
36 - Steel Ball 607-B600-002 1
37 - Return Link Ass'y 703-300-992 1 *
2
2
2
2
2
2

10
DP-300F
38 - Shaft Ass'y 703-300-1011 1 *
39 - Cueing Lever Ass'y 703-300-993 1 *
40 - Shaft Holder 100-SL24F-241 1
41 - Locus Shaft 200-SL24F-112 1
42 - Shaft 200-SL24F-114 1
43 - Nut 601-A100-004 1
44 - Screw 602-SL24F-100 1
45 - Spring 603-SL24F-072 1
46 - Spring 603-300-350 1 *
47 - Rubber Cap 604-SL24F-039 1
48 - E-Ring(3mm) 606-F200-011 1
49 - Washer 606-B300-039 2
50 - Washer 606-SL24F-056 1
51 00D 941 0012 508 Motor Ass'y 704-F610-3335 1
52 - Pulley 200-SL24F-109 1
53 - Motor 401-H703-038A 1
54 - Leaf SW & Wire Ass'y 704-300F-6233 1 *
55 - EQ PCB Ass'y 704-300F-6235 1 *
56 - Rectifyer PCB Ass'y 704-300F-6239 1 *
57 00D 941 0038 003 Leaf SW & Set Ass'y 704-300F-6240 1 *
58 - Leaf Switch 403-SL24F-011 1
59 - Screw 602-K680-088 1
60 - Set Ass'y 701-SL24F-191 1
61 - Fixing Switch Set 100-SL24F-239 1
62 - Shaft 200-SL24F-113 1
63 - Nut 601-SL24F-010 1
64 - Washer 606-D200-051 1
65 - Washer 606-SL24F-058 1
66 00D 941 0038 100 Tone Arm Ass'y E3,BKE2,K(JP) 704-300-6232 1 *
66 00D 941 0038 207 Tone Arm Ass'y SPE2,SP(JP) 704-300S-6236 1 *
67 - Weight Shaft Ass'y E3,BKE2,K(JP) 701-300-3673 1 *
67 - Weight Shaft Ass'y SPE2,SP(JP) 701-300S-3681 1 *
68 - Tonearm Setting E3,BKE2,K(JP) 100-300-2392 1 *
68 - Tonearm Setting SPE2,SP(JP) 100-300S-2392 1 *
69 - Plate 300-ST150-947 1
70 - Screw 602-ST150-419 1
71 - Cushion 612-ST150-154 1
72 - Tonearm Bearing Ass'y 702-DJ3000-016 2
74 - Tonearm & Lug Terminal Ass'y 703-300-1012 1 *
75 - Guide Pipe 200-5500D-094FB 1
76 - Guide Pipe E3,BKE2,K(JP) 200-BJ2300E-198A 1
76 - Guide Pipe SPE2,SP(JP) 200-5500-198A 1
77 - Adapter 200-DJ3000-201A 2
78 - Tonearm Rest Shaft 200-300-491 1 *
79 - Shaft 200-300-492 1 *
80 - Tonearm Rest 200-300-498 1 *
81 - Arm Tube E3,BKE2,K(JP) 300-300-1358 1 *
81 - Arm Tube SPE2,SP(JP) 300-300S-1358 1 *
83 - 1P Signal Wire (Red) 407-300F-223 1 *
84 - 1P Signal Wire (White) 407-300F-224 1 *
85 - 1P Signal Wire (Blue) 407-300F-225 1 *
86 - 1P Signal Wire (Green) 407-300F-226 1 *
87 - Nut 601-BJ1000-025 1
88 - Screw 602-ST150-430 2
89 - Screw (Long) 602-ST150-443 2
90 - Screw 602-ST150-480 2
91 - Spring Washer 606-M400-048 2
92 - Spad 606-DJ3000-101 1
109 - Tonearm Shaft Set 200-300-506 1
150 - EC Type Washer 606-BJ1000-170 1
173 - Steel Ball 607-DJ3000-006 22
175 - PVC Tube(2*11) 605-F200-001 4
73 00D 941 0036 500 Headshall Ass'y E3,BKE2,K(JP) 703-300-1000 1 *
73 00D 941 0036 607 Headshall Ass'y SPE2,SP(JP) 703-300S-1001 1 *
Ref. No. nsp Part No. Part Name Remarks Q'ty New
2
2

11
DP-300F
82 00D 941 0040 800 Screw Ass'y 703-300F-1025 1 *
82-1 - Stylus Nut 601-300-030 2 *
82-2 - Stylus Screw 602-300-590 2 *
82-3 - Stylus Cushion 606-300-326 2 *
93 00D 941 0001 001 45 rpm Adaptor 100-H910-264 1
182 00D 941 0040 208 Micro Adjust Knob Ass'y E3,BKE2,K(JP) 701-300-3704 1 *
182 00D 941 0040 305 Micro Adjust Knob Ass'y SPE2,SP(JP) 701-300S-3704 1 *
94 - Micro Adjust Knob E3,BKE2,K(JP) 100-B300-117 1 *
94 - Micro Adjust Knob SPE2,SP(JP) 100-300S-117 1 *
122 - Decorative Plate For Rotating Knob E3,BKE2,K(JP) 501-300-037 1 *
122 - Decorative Plate For Rotating Knob SPE2,SP(JP) 501-300S-037 1 *
95 - Micro Adjust Lever 100-B300-118 1 *
96 nsp 00D 941 0001 108 Strain Relief 100-29FBKEU-144 1
97 nsp 00D 941 0001 603 Pendulum (L) 100-SL24F-234 1
98 nsp 00D 941 0001 700 Pendulum (M) 100-SL24F-235 1
99 00D 941 0038 304 Foot (ABS) 100-300-332 4 *
100 00D 941 0038 401 Chassis E3,BKE2,K(JP) 100-300-2377 1 *
100 00D 941 0038 508 Chassis SPE2,SP(JP) 100-300S-2377 1 *
179 00D 941 0039 905 Dust Cover Ass’y 701-300-3700 1 *
101 - Dust Cover 100-300-2379 1 *
145 - Bushing 604-1300-285 2
172 - Sheath Ass'y 701-300-3678 1 *
102 - Sheath 100-300-2389 1 *
104 - Control Base 100-300-2391 1 *
115 - Plate 300-300-1352 1 *
126 - Spring 603-300-349 1 *
139 - Iron hook 603-300-346 1 *
167 - Screw(WPTP,2.6*8 CAP6.5) 602-4-559 1
103 - Select Plate 100-300-2390 1 *
105 00D 941 0038 605 Play / Stop Knob E3,BKE2,K(JP) 100-300-2395 2 *
105 00D 941 0038 702 Play / Stop Knob SPE2,SP(JP) 100-300S-2395 2 *
107 00D 941 0038 809 33/45 Knob E3,BKE2,K(JP) 100-300-2397 1 *
107 00D 941 0038 906 33/45 Knob SPE2,SP(JP) 100-300S-2397 1 *
108 - Speed Support 100-300-2398 1 *
110 - Copper Washer 200-SL24F-117A 2
111 00D 941 0002 903 Turntable(AL) 200-F703-203 1
112 - Sleeve 200-300-490 2 *
114 - Grounding Shield 300-F202-001 1 *
116 - Fixed Plate 300-300-1353 1 *
117 - Control Plate 300-300-1355 1 *
118 00D 941 0039 002 Lever Sw 403-QMX2-099 1 *
119 00D 941 0014 302 Signal wire 408-STR880-039 1
! 120 00D 941 0039 109 AC Power Cord E3 409-HMD5000-053A 1 *
! 120 00D 941 0039 206 AC Power Cord BKE2,SPE2 409-3004-016F 1 *
! 120 00D 941 0039 303 AC Power Cord K(JP),SP(JP) 409-W02-007C 1 *
! 121 00D 941 0039 400 Transformer E3 411-300F-531 1 *
! 121 00D 941 0039 507 Transformer BKE2,SPE2 411-300F-532 1 *
! 121 00D 941 0039 604 Transformer K(JP),SP(JP) 411-300F-530 1 *
123 - Locking Cable Clip 504-HV3500K-033 1
124 - Nut 601-A100-004 1
125 - Nut 601-SL24F-011 1
128 nsp 00D 941 0007 403 Spring(SUS304WPB) 603-SL24F-067 1
129 nsp 00D 941 0007 500 Spring(SUS304WPB) 603-SL24F-068 1
130 nsp 00D 941 0007 607 Spring(SUS304WPB) 603-SL24F-069 1
131 nsp 00D 941 0008 101 Spring(SUS304WPB) 603-300-351 2 *
132 - Size Spring 603-300-339 1 *
133 - Stop Spring 603-300-340 1 *
134 - Play Spring 603-300-341 1 *
135 - Spring 603-300-342 1 *
136 - Lifter Spring 603-300-343 1 *
137 - Micro Adjust Spring 603-300-344 1 *
138 - Spring 603-300-345 1 *
140 - Transformer plate 603-300-347 1 *
141 nsp 00D 941 0008 703 Rubber 604-SL24F-036A 4
142 nsp 00D 941 0008 907 Motor Plastic Cushion 604-SL24F-038 3
143 00D 941 0008 800 Belt 604-PXE90-076 1
144 00D 941 0015 204 Slipmat 604-5500-266 1
Ref. No. nsp Part No. Part Name Remarks Q'ty New
2
2
2
2
2
2
2
2

12
DP-300F
146 - Cushion Rubber For Transformer 604-300-365 2 *
148 - Washer 606-F200-006 1
149 - E-Ring(3mm) 606-F200-011 5
151 - CS Washer(3mm) 606-F200-013 1
152 - Washer 606-H200-019 1
153 - Washer 606-B300-032 1 *
154 - Washer 300-300-1395 1
155 - Screw (TTP CAP 3*8) 602-B600-056 4
156 - Screw(SAE1018, PTP 3*8) 602-B600-057 7
157 - Screw(SAE1018,PTP 3*12) 602-B600-058 3
158 - Screw(3*16) 602-B600-059 2
159 - Screw 602-B600-072 8
160 - Screw (2*10,JMB BLACK) 602-MD26-081 1
161 - Screw(PTP) 602-SL24F-092 4
162 - Screw(PTP) 602-SL24F-094 2
163 - Screw 602-SL24F-095 1
164 - Screw(3*9,PTP) 602-SL24F-097 5
165 - Screw 602-SL24F-098 2
166 - Screw(SAE1018,PTP 2.6*8) 602-SL24F-099 4
168 - Screw(WPTP,2.6*7 CAP10) 602-DV300-5023 2
169 00D 941 0040 907 Caution Label 501-DP29F-823 1
170 - Rating Label E3 501-300FBKE3-1894 1
170 - Rating Label BKE2,SPE2 501-300FBKE2-1894 1
170 00D 941 0041 003 Rating Label K(JP),SP(JP) 501-300FSP-1894 1
171 - Label(BARE,36*8,t=1.2) 501-DV300-1067 1
174 - Washer(9.5*6*0.5t) 606-300-220 8 *
176 - Cushion 612-300-238 1 *
177 - Screw(SAE1018,PTP,3*11) 602-M400-055 2
183 00D 941 0040 402 Lead Wire Ass'y 704-300F-6292 1 *
184 - 1P Wire(L=190) 406-K769-130 1 *
185 - Ground Wire 406-300F-834 1 *
186 - Tube(2*10,Black) 605-CS7011-5009 1 *
187 - Grounding Metal Net(L=130) 407-DJ1900-094 1 *
188 - Shaft(L=17.3) 200-300-503 1 *
189 - Screw(ISOP,M4*10*P0.7,NI) 602-STR830-405 1
Ref. No. nsp Part No. Part Name Remarks Q'ty New
2
2
2
2
2
2
2
2
2
2
2
2

13
DP-300F

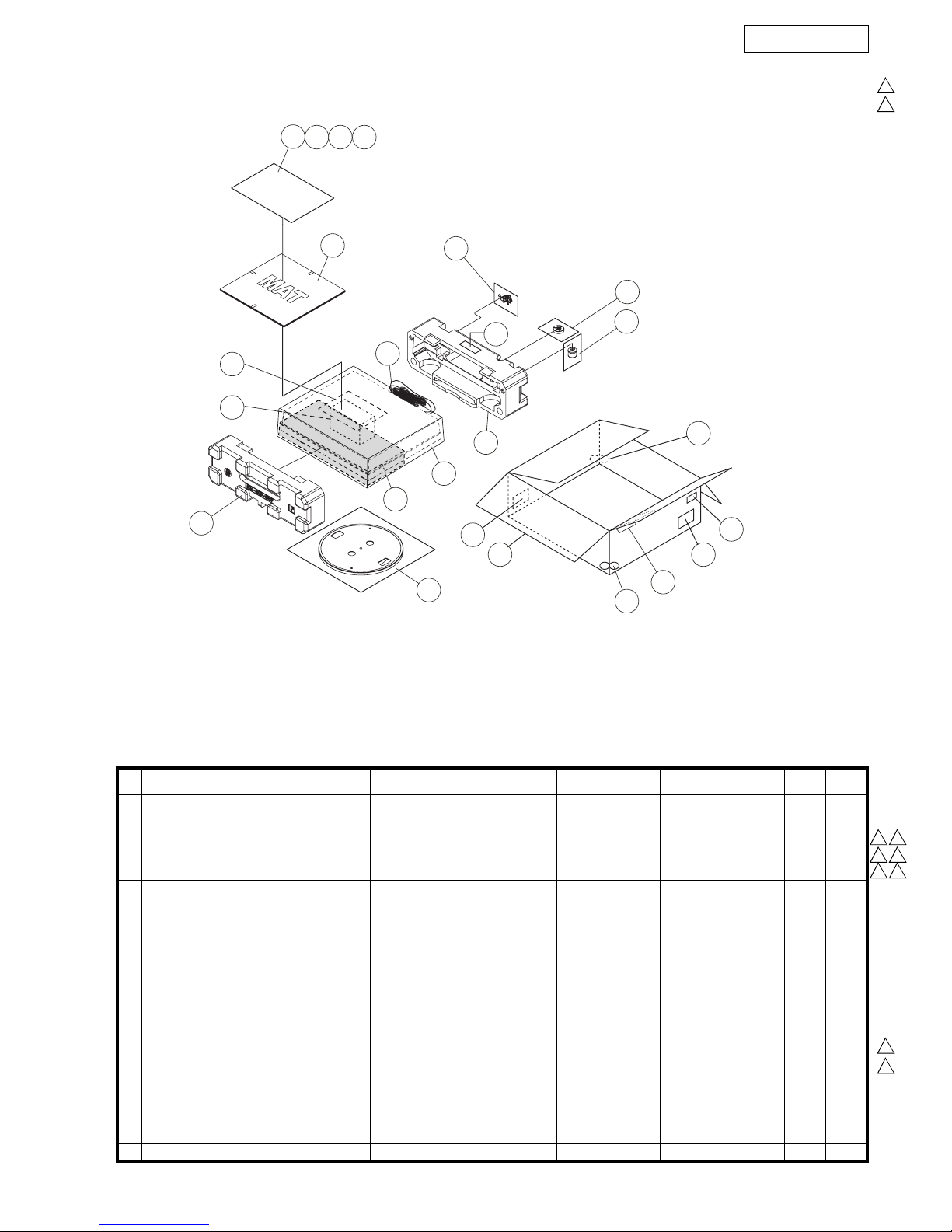

PACKING VIEW
PARTS LIST OF PACKING & ACCESSORIES
＊本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。
＊The parts listed below are for maintenance only, might differ from the parts used in the unit in appearances or dimensions.
＊"nsp" 印の部品は常時在庫していませんので供給に長時間を要することがあります。場合によっては、供給をお断りする場合があります。
＊Part indicated with the mark “nsp” are not always in stock and possibly to take a long period of time for supplying, or in some case supplying of part may be refused.
Note: The symbols in the column "Remarks" indicate the following destinations.
E3 : U.S.A. & Canada model (Black) BKE2 : Europe model(Black) SPE2 : Europe model(P.Silver)
K(JP) : Japan model(Black) SP(JP) : Japan model(P.Silver)
Ref. No. nsp Part No. Part Name Remarks Q'ty New
201 nsp 00D 941 0036 102 POLYFOAM F 506-300-448F 1 *
202 nsp 00D 941 0036 005 POLYFOAM B 506-300-448B 1 *
203 nsp 00D 941 0052 704 GIFT BOX (500X451X188.5) E3,BKE2,SPE2 507-300F-2659A 1 *
203 nsp 00D 941 0052 801 GIFT BOX (500X451X188.5) SP(JP) 507-300FSP-2659B 1 *
203 nsp 00D 941 0052 908 GIFT BOX (500X451X188.5) K(JP) 507-300FK-2659B 1 *
204 00D 941 0036 209 I/B ASSY (INSTRUCTION MANUAL) E3 701-300FBE3-3679 1 *
204 00D 941 0036 306 I/B ASSY (INSTRUCTION MANUAL) BKE2,SPE2 701-300FBE2-3674 1 *
204 00D 941 0036 403 I/B ASSY (INSTRUCTION MANUAL) K(JP),SP(JP) 701-300FSP-3680 1 *
205 nsp 00D 515 0944 008 WARRANTY (HOME) E3 1
206 nsp 00D 515 0921 500 S.S.LIST(EX) E3,BKE2,SPE2 1
206 nsp 00D 515 0918 403 SERVICE STATION LIST K(JP),SP(JP) 1
207 - POLYBAG 1
208 00D 941 0015 204 SLIPMAT PACKING ASSY 705-500-867 1
209 00D 941 0002 903 TURNTABLE(AL) 200-F703-203 1
210 00D 941 0052 500 SOFT BAG 509-300-181 1 *
211 00D 941 0052 607 SOFT BAG 509-300-183 1 *
212 - POLYBAG(120*250) 505-HM500A-049 1
213 - POLYBAG(70*95) 505-B300-007 3
214 nsp 00D 958 0024 109 APPENDAGE LABEL 501-BJ2300E-1190 1
215 - UPC LABEL E3 501-300FBKE3-1248 1 *
215 - E2 POS LABEL BKE2 501-300FBKE2-1248 1 *
201
220
219
212
202
216
215
203
216
214
218
218
217
208
SLIP MAT
205
204 206 207
INST. MANUAL
WARRANTY CARD
S/S LIST
213
HEAD SHELL
213
213
45 RPM ADAPTOR
COUNTER WEIGHT
ADJUST OR
209
210
TURN TABLE
211
2
2
2
2
2
2
3
3
3
3

14
DP-300F
215 - E2 POS LABEL SPE2 501-300FSPE2-1248 1 *
215 nsp 00D 941 0040 606 POS LABEL K(JP) 501-300FSP-1248 1 *
215 nsp 00D 941 0037 305 POS LABEL SP(JP) 501-300FSP-1248 1 *
216 - CONT. CARD (L) SUB ASS'Y E3 701-300FBKE3-3513 2 *
216 - CONT. CARD (L) SUB ASS'Y BKE2 701-300FBKE2-3513 2 *
216 - CONT. CARD (L) SUB ASS'Y SPE2 701-300FSPE2-3513 2 *
217 nsp 00D 515 0919 208 GUARANTEE CARD (S) K(JP),SP(JP) 1
218 nsp 00D 941 0037 402 COLOR LABEL SPE2 501-300FSPE2-1906 2 *
219 nsp 00D 941 0052 306 SPONGE(120X60X70) 612-300-250 1 *
220 nsp 00D 941 0052 209 SOFT SHEET(125X105) 509-300-187 1 *
Ref. No. nsp Part No. Part Name Remarks Q'ty New
2
2

15
DP-300F

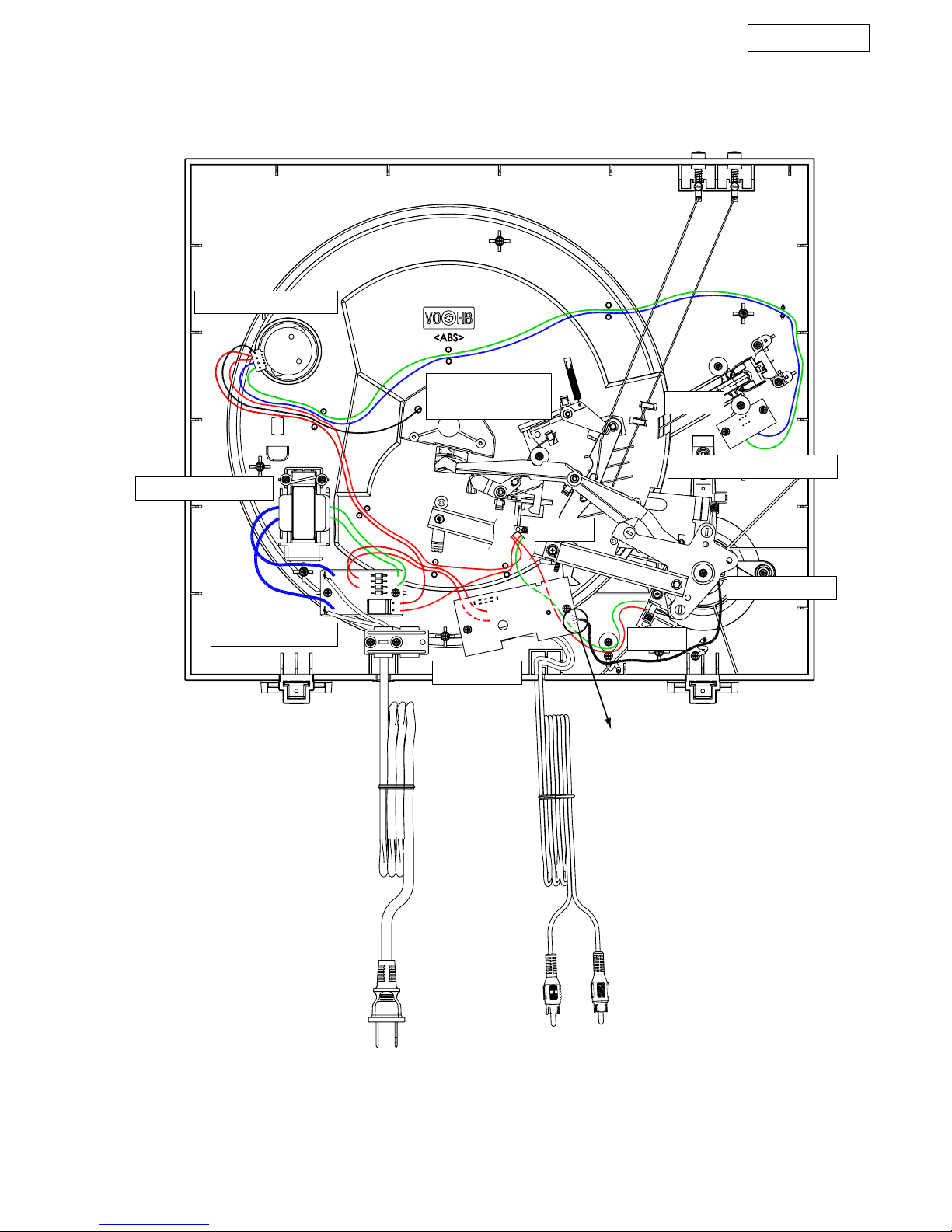

WIRING DIAGRAM
SPEED SELECT SW
SW 1
SW 2
SW 3
CARTRDGE
PHONO MOTOR
Fix to turn table
Shaft Earth
POWER TRANS
POWER P.W.B.
EQ P.W.B.
AC CORD PHONO OUTPUT
RED (R) (L) WHT
AC 100V 50/60Hz (Japan)
AC 120V 60Hz (U.S.A. & Canada)
AC 230V 50Hz (Europe)
L + : WHITE
L - : BLUE
GND : BLK
R- :GREEN
R+ :RED

16
DP-300F
NOTE FOR SCHEMATIC DIAGRAM
WARNING:
Parts marked with this symbol have critical characteristics.
Use ONLY replacement parts recommended by the manufactur-
er.
CAUTION:
Before returning the unit to the customer, make sure you make
either (1) a leakage current check or (2) a line to chassis resis-
tance check. If the leakage current exceeds 0.5 milliamps, or if
the resistance from chassis to either side of the power cord is
less than 460 kohms, the unit is defective.
WARNING:
DO NOT return the unit to the customer until the problem is lo-
cated and corrected.
NOTICE:
ALL RESISTANCE VALUES IN OHM. k=1,000 OHM
M=1,000,000 OHM
ALL CAPACITANCE VALUES IN MICRO FARAD.
P=MICRO-MICRO FARAD
EACH VOLTAGE AND CURRENT ARE MEASURED AT
NO SIGNAL INPUT CONDITION.
CIRCUIT AND PARTS ARE SUBJECT TO CHANGE
WITHOUT PRIOR NOTICE.
!
配線図について
 印の部品は安全を維持するために重要な部品です。
従って交換時は必ず指定の部品を使用してください。
注）
(1) 指定なき抵抗値は Ω、ｋ は ｋΩ、M は MΩ を示す。
(2) 指定なきコンデンサーの値は µF、ｐ は ｐF を示す。
(3) 各部の電圧は無信号の値を示す。
(4) この配線図は基本配線図です。改良等のため変更する
ことがありますのでご了承ください。
!

17
DP-300F
12 345678
A
B
C
D
E
RCH
LCH
EQ PWB ASSY
C301
100/16
0.022
R301
120
C302
100/16
R208
1K
R206
680
R205
9.1K
R204
150K
C208
4700P
C205
0.027u
C206
0.0082u
C207
4.7/50
R207
100K OUTPUT
C203
330P
C202
4.7/50
C201
100P
R203
200
C204
47/16
R202
47K
R201
470
R108
1K
R106
680
R105
9.1K
R104
150K
C108
4700P
C105
0.027u
C106
0.0082u
C107
4.7/50 R107
100K
R103
200
C104
47/16
C103
330P
C102
4.7/50
C101
100P
R102
47K
R101
470
BLK
WHITE
RED
CARTRIDGE
12
SW 3
12
SW 2
12
SW 1
SPEED SELEC T SW
M
-
+
DC MOTOR
45 33
C1
1000/16
D2
D4
D1
D3
PO
POWER PWB ASSY
WER
TRANSFORMER
D1-D4 1N 4002*4
2
1
3
SW101
SW101
2
1
3
+
1
-
2
3
45
IC101A
1/2 LA3161
+
8
-
7
6
45
IC101B
1/2 LA3161
R+
R-
L+
L- BLUE
GREEN
TRANS
AC IN
405-PXE90-091C
405-PXE90-090A
L101
FB
L102
FB
C3
470u/16V
SCHEMATIC DIAGRAMS
SCHEMATIC DIAGRAMS

18
DP-300F
DOCUMENTS FOR WEEE (Europe model)
Details of Recycle Parts
＊You have to remove the parts that marked “WEEE Mark ◆" when the recycling processing. (Europe model only)
REF. NO. WEEE
MARK DESCRIPTION MATERIAL Q'TY
1◆Cam Gear Ass'y COMPLEX 1
11 ◆Hinge Ass'y COMPLEX 2
12 ◆Speed Bracket Ass'y COMPLEX 1
13 ◆Select Plate Ass'y COMPLEX 1
14 ◆Size KnoÇÇ COMPLEX 1
18 Pendulum (S) POM 1
19 Spring SUS 1
21 Bottom Board ABS 1
22 Bottom Plate STEEL 1
23 Screw STEEL 8
25 Indicator ABS 1
26 Counterweight Ring COPPER 1
27 ◆Cartridge COMPLEX 1
28 Shaft COPPER 1
30 ◆Center & Pinion Ass'y COMPLEX 1
37 ◆Return Link Ass'y STEEL 1
38 ◆Shaft Ass'y COMPLEX 1
49 Washer PA66 1
51 ◆Motor Ass'y COMPLEX 1
54 ◆Leaf SW & Wire Ass'y COMPLEX 1
55 ◆EQ PWB Ass'y COMPLEX 1
56 ◆Rectifyer PWB Ass'y COMPLEX 1
57 ◆Leaf SW & Set Ass'y COMPLEX 1
66 ◆Tone Arm Ass'y COMPLEX 1
73 ◆Headshall Ass'y COMPLEX 1
82-1 Stylus Nut AL 2
82-2 Stylus Screw AL 2
82-3 Stylus Cushion PE 2
93 45 rpm Adaptor ABS 1
95 Micro Adjust Lever ABS 1
96 Strain Relief POM 1
97 Pendulum (L) POM 1
98 Pendulum (M) POM 1
99 Foot (ABS) ABS 4
100 Chassis ABS 1
101 Dust Cover PS 1
102 Sheath POM 1
103 Select Plate POM 1
104 Control Base POM 1
105 Play / Stop Knob ABS 2
106 Lifter ABS 1
107 33/45 Knob ABS 1
108 Speed Support POM 1
110 Copper Washer CU 2
111 Turntable(AL) AL 1
112 Sleeve SUS 2
114 ◆Grounding Shield COMPLEX 1
115 Plate STEEL 1
116 Fixed Plate STEEL 1
117 Control Plate STEEL 1
118 ◆Lever Sw COMPLEX 1
119 ◆Signal Wire COMPLEX 1
120B ◆AC Power Cord COMPLEX 1
121B Transformer COMPLEX 1
123 Locking Cable Clip PA66 1
124 Nut STEEL 1
125 Nut STEEL 1
126 Spring SUS 1
127 Spring SUS 1
128 Spring(SUS304WPB) SUS 1
2

19
DP-300F
129 Spring(SUS304WPB) SUS 1
130 Spring(SUS304WPB) SUS 1
131 Spring(SUS304WPB) SUS 2
132 Size Spring SUS 1
133 Stop Spring SUS 1
134 Play Spring SUS 1
135 Spring SUS 1
136 Lifter Spring SUS 1
137 Micro Adjust Spring SUS 1
138 Spring SUS 1
139 Iron hook SUS 1
140 Transformer plate STEEL 1
141 Rubber RUBBER 4
142 Motor Plastic Cushion RUBBER 3
143 Belt RUBBER 1
144 Slipmat RUBBER 1
145 Bushing RUBBER 2
146 Cushion Rubber For Transformer RUBBER 2
148 Washer STEEL 1
149 E-Ring(3mm) STEEL 5
151 CS Washer(3mm) STEEL 1
152 Washer STEEL 1
153 Washer STEEL 1
155 Screw STEEL 4
156 Screw STEEL 7
157 Screw STEEL 3
158 Screw STEEL 2
159 Screw STEEL 8
160 Screw STEEL 1
161 Screw STEEL 4
162 Screw STEEL 2
163 Screw STEEL 1
164 Screw STEEL 5
165 Screw STEEL 2
166 Screw STEEL 4
167 Screw STEEL 1
168 Screw STEEL 2
169 Caution Label PAPER 1
170 Rating Label POLYESTER 1
171 Label PAPER 1
174 Washer STEEL 8
176 Cushion RUBBER 1
177 Screw STEEL 2
180 ◆Tonearm Lifter Ass'y COMPLEX 1
181 ◆Handle Ass'y COMPLEX 1
182 ◆Micro Adjust Knob Ass'y COMPLEX 1
183 ◆Lead COMPLEX 1
184 ◆1P Wire COMPLEX 1
185 ◆Ground Wire COMPLEX 1
186 Tube PVC 1
187 Grounding Metal Net CU 1
188 Shaft BRASS 1
189 Screw STEEL 1
REF. NO. WEEE
MARK DESCRIPTION MATERIAL Q'TY
