Denver DVBT-42 User manual

KÄYTTÖOHJE
DVB-VASTAANOTIN
MPEG-2 DVB-T VASTAANOTIN
USB PORTTI VIDEONAUHURI
DVBT-42

Tärkeät turvallisuusohjeet tulee säilyttää laitteen mukana
Lue huolellisesti
Estääksesi tulipalon syttymisen ja sähköiskun, älä altista
laitetta sateelle tai kosteudelle. Välttyäksesi sähköiskun
vaaralta älä koskaan yritä avata laitetta. Jos laite rikkoutuu,
korjauksen saa tehdä vain valtuutettu korjaaja. Käyttäjä ei
saa yrittää korjata mitään tämän laitteen osaa.
VAROITUS!
Laitteen sisällä on vaarallinen jännite! Älä avaa. Sähköiskun vaara! Käyttäjä
ei saa yrittää korjata mitään tämän laitteen osaa. Laitteen huollon saa tehdä
vain valtuutettu korjaaja.
Jos virtajohto on vahingoittunut, sen saa korjata vain valmistaja, myyntipalvelu,
pätevä sähköasentaja tai vastaava henkilö, jotta vältytään vaaratilanteilta.
Laitteen asennus tulee tehdä noudattaen voimassaolevaa lainsäädäntöä.
Käytetyt paristot tulee hävittää asianmukaisesti. Niiden hävittäminen
kotitalousjätteen mukana on kiellettyä ympäristön suojelua koskevista syistä.
Kysy myyjältä lisätietoja.
Turvallinen asennus
- Aseta vastaanotin tasaiselle, kiinteälle ja tukevalle pinnalle. Älä laita sitä matolle
tai peiton päälle.
- Älä aseta laitetta toisen laitteen, esim vahvistimen, päälle, ettei laite
ylikuumene.
- Älä laita mitään laitteen päälle (esim. CD-levyjä tai lehtiä).
Riittävä ilmanvaihto
- Aseta vastaanotin hyvin ilmastoituun paikkaan estääksesi laitten sisäisen
lämmön muodostumisen. Jätä vähintään 10 cm väliä laitteen taakse ja päälle, ja
5 cm molemmille sivuille ylikuumenemisen välttämiseksi.
- Älä tuki ilmanvaihtoaukkoja millään, esim. sanomalehdillä, pöytäliinoilla,
verhoilla, jne.
Laitteen suojaaminen korkeilta lämpötiloilta, kosteudelta, vedeltä ja pölyltä
- Laitetta tulee suojata vesipisaroilta tai roiskeilta.
- Nestettä sisältäviä esineitä, kuten kukkavaaseja, ei saa asettaa laitteen päälle.
-Älä aseta mitään laitetta vahingoittavaa sen läheisyyteen (esim. vedellä täytetyt
esineet tai kynttilät).
- Älä aseta mitään palavaa, esim. kynttilöitä, vastaanottimen päälle.
1

- Tätä laitetta tulee käyttää leudossa ilmastossa, eikä sitä tulisi käyttää
trooppisissa olosuhteissa.
Sähkönsyöttö
- Irrota laitteen pistoke pistorasiasta, jos sitä ei käytetä pitkään aikaan.
- Jos virtajohto on vahingoittunut, sen saa korjata vai laitteen valmistaja,
myyntipalvelu, valtuutettu sähköasentaja tai vastaava, jotta vältytään
mahdollisilta vaaratilanteilta.
- Tämä laite liitetään 240V ~ 50Hz verkkojännitteeseen.
- Pistokkeen tulee olla helposti käsillä laitteen asennuksen jälkeen.
Tervetulo-osion pääkohdat:
Onnittelut DENVER –laitteen valitsemisesta. Voit olla varma, että olet hankkinut
luotettavan laitteen, joka on johtavan laitavalmistajan tekemä. Kaikki DENVER-
laitteet on valmistettu korkeimpien suorituskyvyn ja turvallisuusvaatimuksien
mukaisesti, ja asiakaspalvelu- ja –tyytyväisyysfilosofiamme mukaisesti laitteilla
on kattava 1 vuoden takuu.
Tärkeimmät ominaisuudet:
zOhut koko (130 mm)
zMPEG-2 dekoodaus
zUSB 2.0 ohjelmistopäivityksiä, musiikkia, kuvia ja tallenusta varten
zLCN-kanavanumerointi (Logical Channel Number) tuettu;
zLapsilukko
zSuosikkilistat
zAjastin
zEPG/TEXT/TEKSTITYS tuettu
zDigitaalinen ääni KOAKSAALI lähdön kautta (S/PDIF)
zVideonauhurivalmius tuettu
2

SISÄLTÖ
1.SOVITTIMEN ASENNUS
..........................................................................4
1.1 Etupaneli..........................................................................................4
1.2 Takapaneli........................................................................................4
1.3 Liitäntä.............................................................................................5
1.4 Kaukosäädin....................................................................................6
2 WELCOME PAGE (ALOITUSSIVU)..........................................................8
3 MAIN MENU (PÄÄVALIKKO)....................................................................9
4 CHANNEL (KANAVA)...............................................................................9
4.1 TV Channel list (TV-kanavalista).....................................................10
4.2 Radio Channel List (Radiokanavalista)...........................................11
4.3 Delete All Favorites (Poista kaikki suosikit).....................................11
4.4 Delete All (Poista kaikki).................................................................11
5. INSTALLATION (ASENNUS).................................................................12
5.1 Auto Scan (Automaattihaku)...........................................................12
5.2 Channel Scan (Kanavan haku).......................................................13
5.3 Tuner Setup (Virittimen asetus)......................................................13
6 SYSTEM SETUP (JÄRJESTELMÄN ASETUKSET)................................13
6.1 OSD Language (OSD-kieli) ...........................................................14
6.2 TV System (TV-järjestelmä)............................................................14
6.3 Region and Time (Alue ja aika).......................................................15
6.4 Timer setting (Ajastimen asetus).....................................................15
6.5 OSD Setting (OSD-valikon asetukset)............................................17
6.6 Parental Lock (Lapsilukko).............................................................17
7 TOOLS (TYÖKALUT).............................................................................18
7.1 Information (Tiedot)........................................................................18
7.2 Game (Peli)....................................................................................18
7.3 Load Factory Default (Lataa tehdasasetukset)................................19
7.4 Software Upgrade (Ohjelmistopäivitys)...........................................19
8 MEDIA+..................................................................................................21
8.1 Media player...................................................................................21
8.2 Record Manage (Tallenteiden hallinta)............................................27
8.3 Removable Disk Information (Ulkoisen muistin tiedot) ...................28
8.4 DVR Configuration (Videonauhurin asetukset)................................28
8.5 Safely Remove Storage Device (Tallennuslaitteen turvallinen poisto)29
9 DVR (VIDEONAUHURI).........................................................................29
9.1 REC (Record).................................................................................29
9.2 Timeshift (Ajansiirto).......................................................................31
10 TEKNISET TIEDOT..............................................................................32
11 ONGELMATILANTEET.........................................................................33
3

1.Sovittimen asennus
1.1 Etupaneli
(1) Power: Vaihtelee Standby- ja aktiivisen tilan välillä.
(2) On/off: Virtavalo, punainen Standby-tilassa, vihreä aktiivisessa tilassa
(3) Infrapunasensori:Vastaanottaa kaukosäätimen signaalin.
(4) USB
1.2 Takapaneli
1. ANT IN: Liitä antenni tähän.
2. LOOP OUT: Liitäntä televisioon.
3. S/PDIF: Digitaalinen audiosignaalin lähtö
4.TV SCART -liitin:
Käytä tätä liitintä liittäksesi vastaanottimen videonauhuriin käyttämällä
4

SCART-kaapelia. Videosignaali kierretään vastaanottimen läpi
televisiojärjestelmään.
5. Virtajohto
1.3 Liitäntä
Huomaa: Ennen kuin liität tämän sovittimen muihin laitteisiin, sulje kaikki laitteen
virrat.
Terrestrial Antenna or Cable TV Antenni- tai kaapelitelevisio
DIGITAL Audio Amplifier DIGITAALINEN äänenvahvistin
1.3.1 Antennikaapelin liittäminen
Lähetyssignaalin vastaanottamiseksi antennikaapeli tulisi liittää ANT IN- liitäntään
vastaanottimen taakse.
1.3.2 Liittäminen televisioon
Liitä Audio Left-, Right- ja VIDEO RCA -liittimet vastaanottimen takana televisiosi
vastaaviin liitäntäkohtiin.
Liitä HDMI-liitin vastaanottimen taakse television HDMI-liitäntään.
1.3.3 Liittäminen digitaaliseen äänenvahvistimeen
Liitä OPTINEN liitin vastaanottimen taakse oikeaan digitaaliseen audiotuloon
5

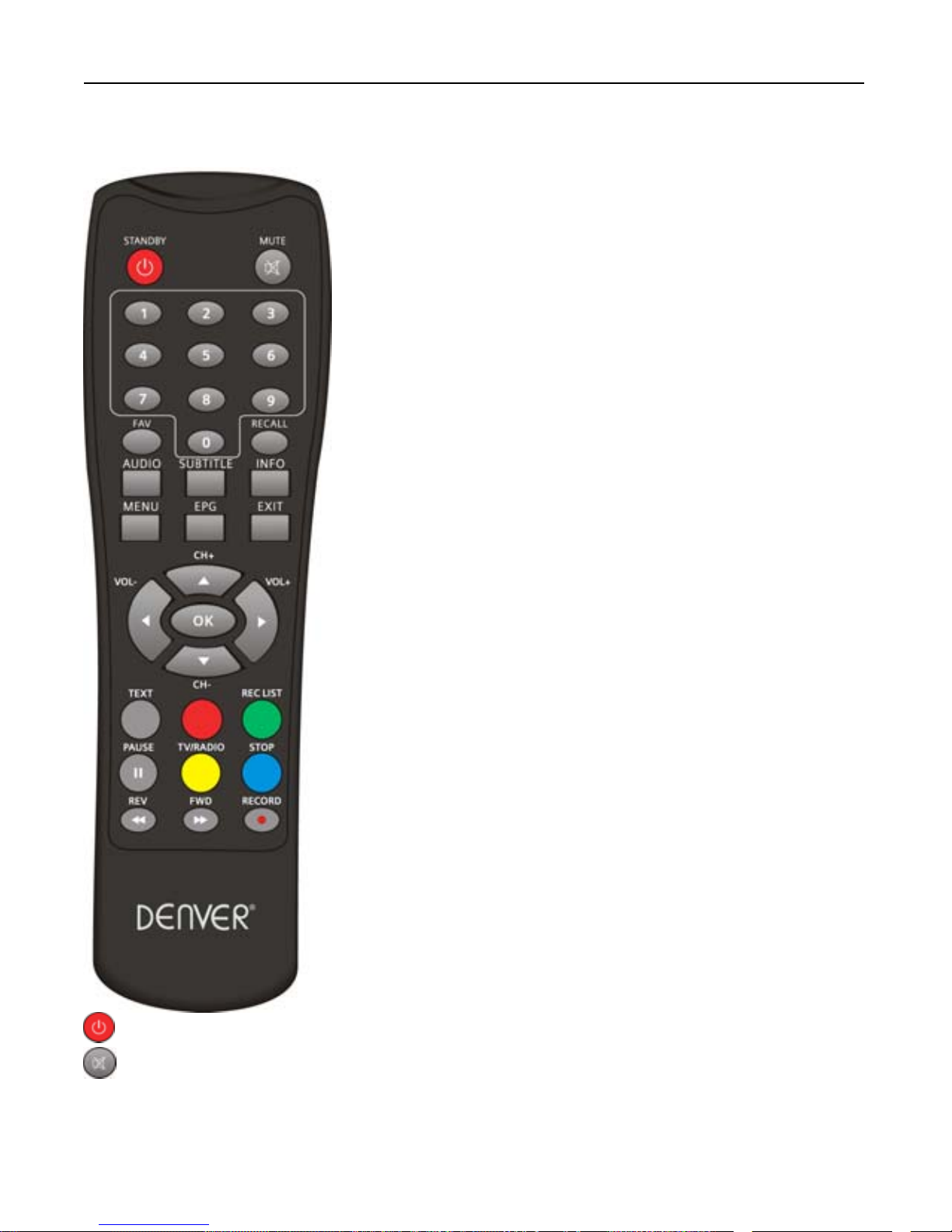

1.4 Kaukosäädin
: Vaihda toimintoa päällä ja standby-tilojen välillä.
: Paina tätä mykistääksesi äänen väliaikaisesti.
0-9: Syötä numero tai valitse katseltavan kanavan numero.
FAV: Paina nähdäksesi suosikkikanavalistan.
6

RECALL: Palaa aiemmin katsellulle kanavalle.
AUDIO: Näyttää Audio Select- ikkunan.
SUBTITLE: Näyttää listan tekstityskielistä, joita nykyinen kanava tukee.
INFO: Näyttää tiedot nykyisestä kanavasta.
MENU: Näyttää päävalikon.
EPG: Näyttää ohjelmatiedot vain kun valikko on pois päältä.
EXIT: Palaa edelliseen valikkoon tai poistuu valitusta kohdasta
: Siirrä kursori vasemmalle/oikealle tai ääni +/-.
: Liiku ylös/alas tai CH+/CH-
OK: Vahvista.
TEXT: Näyttää tekstitelevision OSD-valikossa.
REC LIST: Näyttää tallennettujen medioiden valikon.
PAUSE‖:Pysäytä/palauta kuva.
TV/RADIO: Vaihta tilaa television ja radion välillä.
STOP: Pysäytä median toisto tai tallennus.
REV FWD : Hidas/nopea median toisto tai käytetään valikoissa
navigointiin.
RECORD ●: Tallentaa live-ohjelmaa.
PUNAINEN/VIHREÄ/KELTAINEN/SININEN: Käytetään sivujen selaamiseen
teksti-tv-tilassa.
7

2 Welcome page (Aloitussivu)
1 Kun virta laitetaan päälle ensimmäistä kertaa, aloitussivu tulee näkyviin.
2 Paina [ylös/alas] -painiketta siirtyäksesi korostettuna näkyvään kohtaan.
3 Paina [vasemmalle/oikealle] -painiketta valitaksesi alueen ja OSD-näyttökielen.
4 Siirrä korostus [OK] –kohtaan ja paina [ENTER] aloittaaksesi automaattisen
haun.
5 Paina [Exit] -painiketta poistuaksesi valikosta.
8

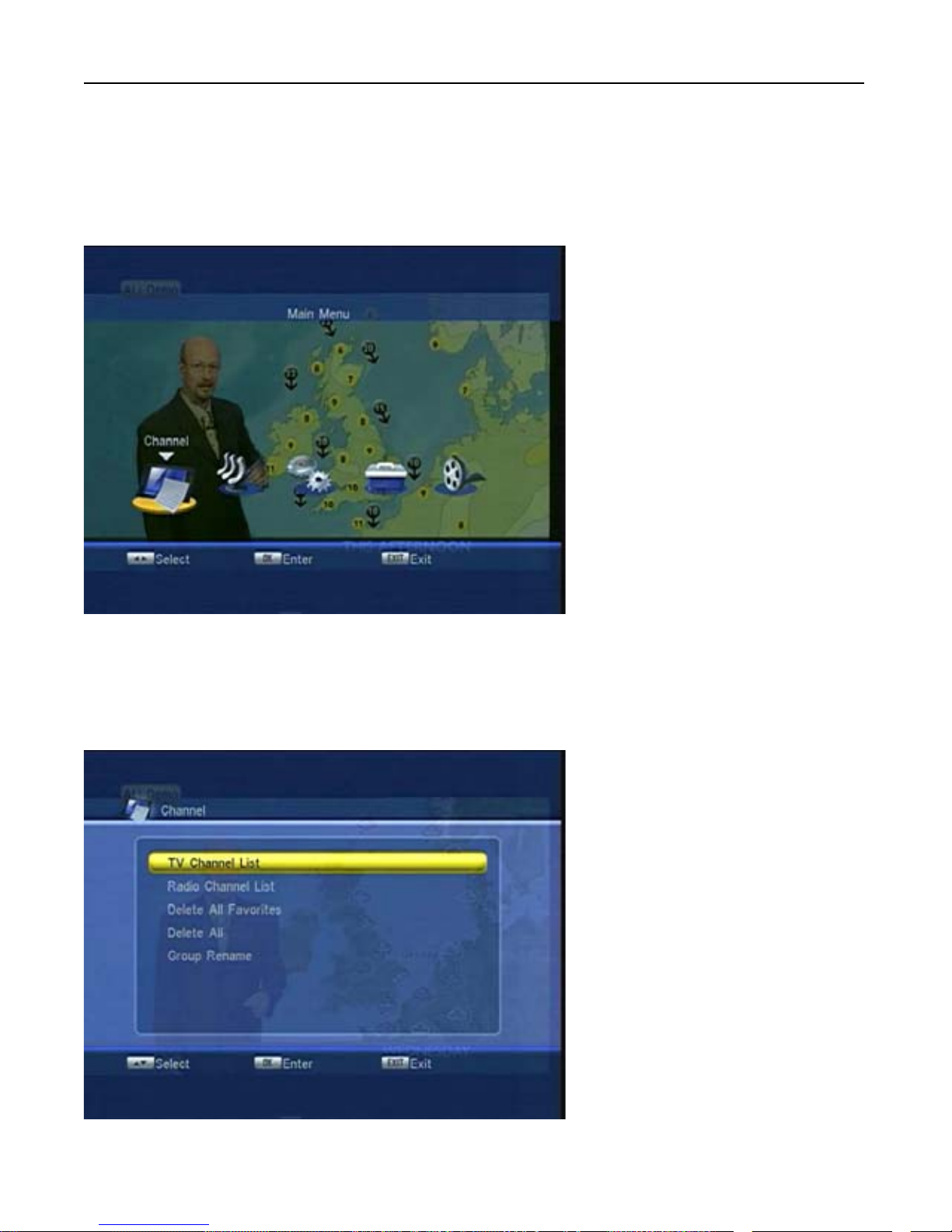

3 Main menu (Päävalikko)
Painamalla [Menu] –painiketta voit siirtyä päävalikkoon.
1 Paina [vasemmalle/oikealle] -painiketta valitaksesi valikon sivuja
2 Paina [OK] siirtyäksesi valittuun kohtaan
4 Channel (Kanava)
1 Paina [ylös/alas] -painiketta tehdäksesi valintoja
2 Paina [OK] siirtyäksesi valittuun kohtaan
9

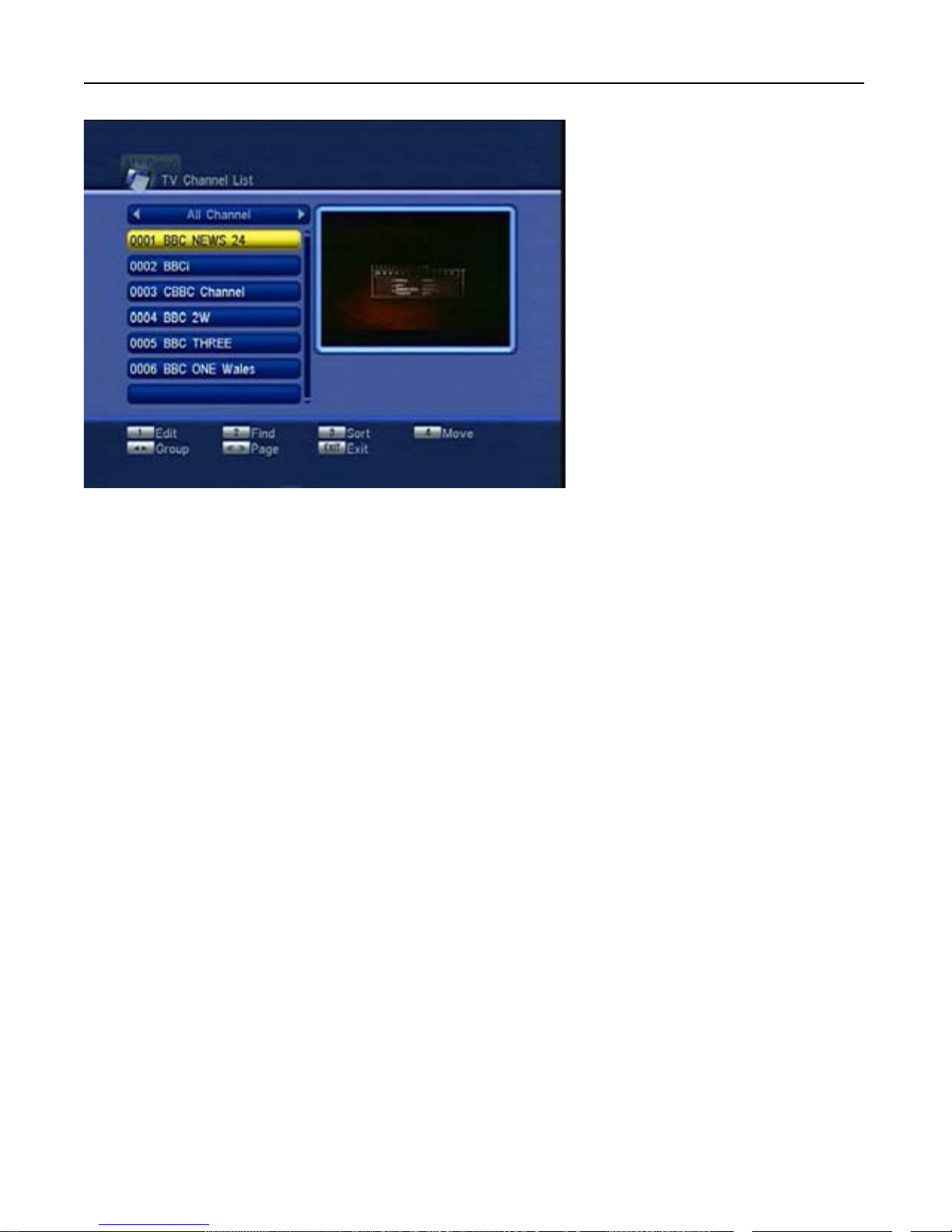

4.1 TV Channel list (TV-kanavalista)
1 Paina [ylös/alas] -painiketta esikatsellaksesi valittuna näkyvää ohjelmaa
oikealla puolella olevassa esikatseluikkunassa.
2 Paina [REV/FWD] -painiketta ottaaksesi käyttöön sivujen selaustoiminnon.
3 Paina [OK] siirtyäksesi koko ruudun näyttöön.
4 Paina [Menu] tai [Exit] -painiketta palataksesi valikkoon.
5 Painamalla numeroita [1] ~ [4] voidaan ottaa käyttää vastaavat toiminnot
kanavalistalla.
4.1.1 Edit (Muokkaa)
1 Paina [1] siirtyäksesi muokkaamaan kanavalistaa.
2 Paina [OK] ja numeroita [1] ~ [5] ottaaksesi käyttöön vastaavan toiminnon.
3 Paina [vasemmalle] tai [oikealle] -painiketta vaihtaaksesi ryhmää
4 Paina [REV] tai [FWD] siirtyäksesi eri sivuille.
5 Paina [Menu] tai [Exit] poistuaksesi.
Select (Valitse)
1 Paina [OK] valitaksesi korostettuna näkyvän kanavan.
Paina [OK] uudelleen peruuttaaksesi valinnan.
Select All (Valitse kaikki)
1 Paina [0] -painiketta valitaksesi kaikki kanavat.
Paina [0] uudelleen peruuttaaksesi kaikki valinnat.
Favorite (Suosikki)
1 Paina [1] -painiketta valitaksesi suosikkikanavan.
2 Paina [vasemmalle] tai [oikealle] -painiketta vaihtaaksesi suosikkiryhmään ja
paina [4] poistaaksesi kanavan suosikkiryhmässä.
Lock (Lukitse)
1 Paina [2] -painiketta lukitaksesi kanavan
2 Kun korostus on lukitun kanavan päällä, painamalla [2] -painiketta uudelleen
voit peruuttaa lukinnan.
10

Skip (Ohita)
1 Paina [3] tehdäksesi ohitusmerkin.
2 Paina [3] -painiketta uudelleen peruuttaaksesi ohitusmerkin.
Delete (Poista)
1 Paina [4] -painiketta poistaaksesi korostettuna näkyvän kanavan.
Rename (Nimeä uudelleen)
1 Paina [5] -painiketta nimetäksesi uudelleen korostettuna näkyvän kanavan.
2 Paina [ylös][alas][vasemmalle][oikealle] -painiketta siirtääksesi korostettua
kohtaa “Rename” -ikkunassa. Paina [OK] syöttääksesi merkkejä.
3 Siirrä korostettu kohta “OK” - kohtaan ja paina [OK] tallentaaksesi muutokset.
4 Siirrä korostus “ESC” - kohtaan ja paina [OK] peruuttaaksesi toiminnon.
4.1.2 Find (Etsi)
1 Paina [2] -painiketta nähdäksesi “Find”-ikkunan (etsi)
2 Paina [ylös][alas][vasemmalle][oikealle] -painiketta siirtyäksesi korostettuun
kohtaan ”Find”-ikkunassa.
Paina [OK] syöttääksesi merkkejä.
3 Siirrä korostus “OK”-kohtaan ja paina [OK] tallentaaksesi muokkauksen.
4 Paina [Exit] -painiketta peruuttaaksesi toiminnon.
4.1.3 Sort (Lajittele)
1 Paina [3] -painiketta lajitellaksesi kanavat
2 Paina [ylös] tai [oikealle] siirtyäksesi korostettuun kohtaan, ja paina [OK]
valitaksesi lajittelutavan kuten Default/Name(A-Z)/ Name(Z-A)/ FTA/ Lock.
4.1.4 Move (Siirry)
1 Paina [4] nähdäksesi “siirtymismerkin” valitun kanavan oikealla puolella.
2 Siirrä valittu kanava kohtaan, jonka haluat asettaa painamalla [ylös/alas] –
painiketta, ja paina [OK] vahvistaaksesi valinnan.
4.2 Radio Channel List (Radiokanavalista)
“Radio Channel List” -tilassa ei ole videotietoa, joten se näyttää aina radion logon
esikatseluikkunan oikealla puolella.
4.3 Delete All Favorites (Poista kaikki suosikit)
Tämä toiminto poistaa kaikki suosikkikanavat suosikkilistalta.
4.4 Delete All (Poista kaikki)
1 Paina [OK] “Delete All” - kohdassa, saat näkyviin salasanan syöttökohdan.
Oletussalasana on “0000”.
11

5. Installation (Asennus)
1 Paina [ylös/alas] -painiketta valitaksesi eri kohtia.
2 Paina [OK] siirtyäksesi valittuun kohtaan.
5.1 Auto Scan (Automaattihaku)
1 “Scan Mode” -kohdassa, paina [vasemmalle/oikealle] -painiketta valitaksesi
haun kaikille kanaville tai hae vain vapaat kanavat.
2 Siirrä korostus “Search” (Haku)- kohtaan, ja paina [OK] aloittaaksesi haun.
3 “Auto Scan” –valikossa paina [Exit] poistuaksesi hausta.
12

5.2 Channel Scan (Kanavan haku)
1 Voit hakea joko kanava kanavalta tai taajuuden mukaan.
2 Hakee UHF-ja VHF-kanavia.
3 Network Search (Verkkohaku): Valitse “ON” siirtyäksesi verkkohakuun.
4 Paina [Exit] poistuaksesi hausta.
5.3 Tuner Setup (Virittimen asetus)
1 Virittimen virta: On / Off
6 System Setup (Järjestelmän asetukset)
1Paina [ylös/alas] -painiketta valintojen tekemiseksi.
2 Paina [OK] siirtyäksesi valittuun kohtaan.
13

6.1 OSD Language (OSD-kieli)
1 Paina [vasemmalle], [oikealle] -painiketta vaihtaaksesi OSD-kielen.
2 Paina [Exit] poistuaksesi “OSD Language” -valikosta.
6.2 TV System (TV-järjestelmä)
1 Display mode (näyttötila): Auto / PAL / NTSC.
2 Aspect ratio (kuvasuhde): 4:3LB/4:3PS/16:9.
3 Video Output (videolähtö): CVBS+RGB, CVBS.
4 LCN Mode: Päällä / Pois.
5 Auto standby-toiminnolla voidaan asettaa viritin jäämään automaattisesti
valmiustilaan minkä tahansa toiminnon jälkeen 3 tunnin ajaksi.
6 Paina [Exit] poistuaksesi “TV-järjestelmä” -valikosta.
14

6.3 Region and Time (Alue ja aika)
Aluetta (region) käytetään sen maan valitsemiseksi, jossa olet.
GMT Usage (GMT:n käyttö): Tätä kohtaa käytetään GMT:n avoimeen käyttöön.
“GMT Offset” -kohta on voimassa vain kun “GMT Usage”-asetus on “User
Define”.
“Date” (päiväys) ja “Time” (aika) kohdat ovat voimassa vain kun “GMT Usage” –
asetus on pois päältä (off)
“Summer Time” (kesäaika) on voimassa vain, kun “GMT Usage”-asetus on “By
Region” (alueen mukaan).
Time display (ajannäyttö) -toiminnolla valitaan näytetäänkö aika ruudulla.
Paina [Exit] poistuaksesi aikavalikosta.
6.4 Timer setting (Ajastimen asetus)
15

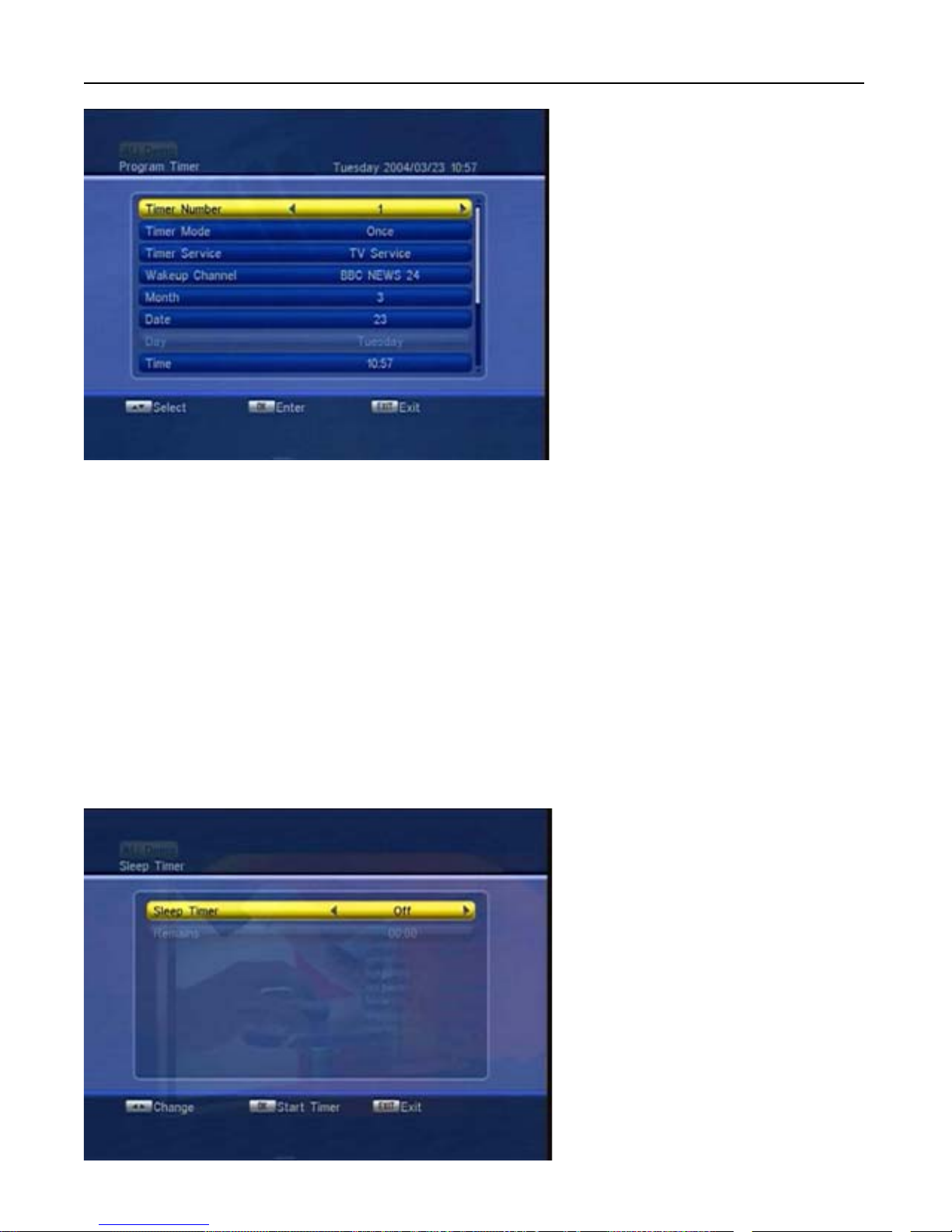

6.4.1 Program Timer (Ohjelma-ajastin)
1 Timer mode (ajastimen tila): Ajastimelle on useita eri tiloja, eli Off (pois), Once
(kerran), Daily (päivittäin), Weekly (viikoittain), Monthly (kuukausittain)
2 Wakeup Channel (herätyskanava): paina [OK] siirtyäksesi kanavalistaan, ja
valitse kanava, jonka haluat asentaa.
3 Month / Date (kuukausi / päivä): paina [vasemmalle/oikealle] -painiketta
valitaksesi herätysajan.
4 Day (päivä): Jos “Timer mode” (ajastimen tila) on “Weekly”(viikoittain)-
kohdassa, tämä kohta on voimassa. Voit valita jonkun päivän, kuten maanantain.
5 Aika: Paina [OK] ja numeroita syöttääksesi herätysajan.
7 Autosave (Automaattinen tallennus): Jos automaattinen tallennus on päällä,
ajastettu ohjelmatallennus on käytössä.
8 Record Duration (tallennuksen kesto): Automaattisen tallennuksen keston
asetus. Maksimiaika on 99,59 tunnin ajan.
6.4.2 Sleep Timer (Uniajastin)
Sleep Timer - uniajastimella voidaan asettaa järjestelmä siirtymään standby-
16

tilaan automaattisesti käyttäjän asettaman ajan jälkeen.
Valinnat ovat: Off / 10 min/30 min /60 min /90 min /120 min. Paina sitten [OK]
aloittaaksesi uniajastimen lähtölaskennan.
Paina [Exit] poistuaksesi nykyisestä valikosta.
6.5 OSD Setting (OSD-valikon asetukset)
1 Subtitle Display (tekstitykset): On / Off (päällä/pois)
2 OSD Transparency (OSD:n läpinäkyvyys): paina [vasemmalle/oikealle]
-painiketta valitaksesi arvot; 10%, 20%, 30%, 40%, 50%, ja “Off”
3 Load Default OSD Setting (Lataa oletus OSD-asetukset): Paina OK ladataksesi
oletus OSD-asetukset.
4 Paina [Exit] poistuaksesi “OSD Setting” -valikosta.
6.6 Parental Lock (Lapsilukko)
1 Paina [OK] , ja esiin tulee kysymysruutu, jotta voit syöttää salasanan “0000”.
2 Jos “Menu Lock” (Valikkolukko) on “ON”-asennossa , se tarkoittaa, että
17

käyttäjän täytyy antaa salasana.
3 Channel Lock (Kanavalukko) –toiminnolla voidaan asettaa kanava, jonka
käyttäjä haluaa lukita.
4 Voit painaa ensin [OK], ja sitten syöttää uuden salasanan
5 Paina [Exit] poistuaksesi “Lapsilukko” -valikosta.
7 Tools (Työkalut)
1 Paina [ylös/alas] -painiketta tehdäksesi valintoja.
2 Paina [OK] siirtyäksesi valittuun kohtaan.
7.1 Information (Tiedot)
1 Siirtyessäsi “information” (tiedot) - valikkoon näet laitteen tiedot.
2 Paina [Exit] poistuaksesi työkaluvalikosta.
7.2 Game (Peli)
1 Mato
Siirrä korostus “Setup” - kohtaan ja paina [vasemmalle/oikealle] -painiketta
valitaksesi pelin taso (nopeus).
Siirrä korostus “Start” –kohtaan ja paina [OK] aloittaaksesi pelin.
Siirrä korostus [Cancel] –kohtaan, ja paina [OK] poistuaksesi pelistä
Aloita peli:
 Käytä äänensäätö ja kanava ylös/alas –painikkeita madon ohjaamiseen.
[OK] — Pelitauko/pelaa peliä
[Exit] — Poistu pelistä ja siirry takaisin“Game” -valikkoon.
2 Othello
Siirrä korostus“Setup”-kohtaan ja paina [vasemmalle/oikealle] –painiketta
valitaksesi pelitason.
Siirrä korostus “Start”-kohtaan ja paina [OK] pelin aloittamiseksi.
Siirrä korostuskohta [Cancel] -kohtaan ja paina [OK] poistuaksesi pelistä
Pelin aloitus:
18
